Какие бывают плиты перекрытия, маркировки и отличительные свойства основные данные

Перекрытие — это несущий горизонтальный элемент строения, который выступает в роли ребер жесткости, обеспечивает устойчивость и предназначен для разделения этажей в жилых домах и на промышленных объектах. Нагрузка на перекрытие состоит из тяжести самого элемента, а также части строения, которая на нее ложится, и нагрузки при дальнейшей эксплуатации.

Железобетонные многопустотные плиты — это самый популярный, хоть и не единственный, элемент при создании перекрытий. При строительстве крупных объектов — многоэтажных зданий жилого и промышленного назначения — на долю этих конструкций приходится 30% всех используемых железобетонных изделий (ЖБИ). Для лучшей прочности и долговечности плиты армируются, для чего используется обычная и напряженная арматура. Стандартная армированная конструкция может выдержать нагрузку до 6 кПа. Основным материалом служит легкий или обычный бетон различных марок. Продольные пустоты повышают звукоизоляцию и снижают вес ЖБИ.

Перекрытия также делают из железобетонных балок, которые плотно подгоняют друг к другу, между балками устанавливаются вкладыши, а оставшиеся пустоты заполняют бетоном.

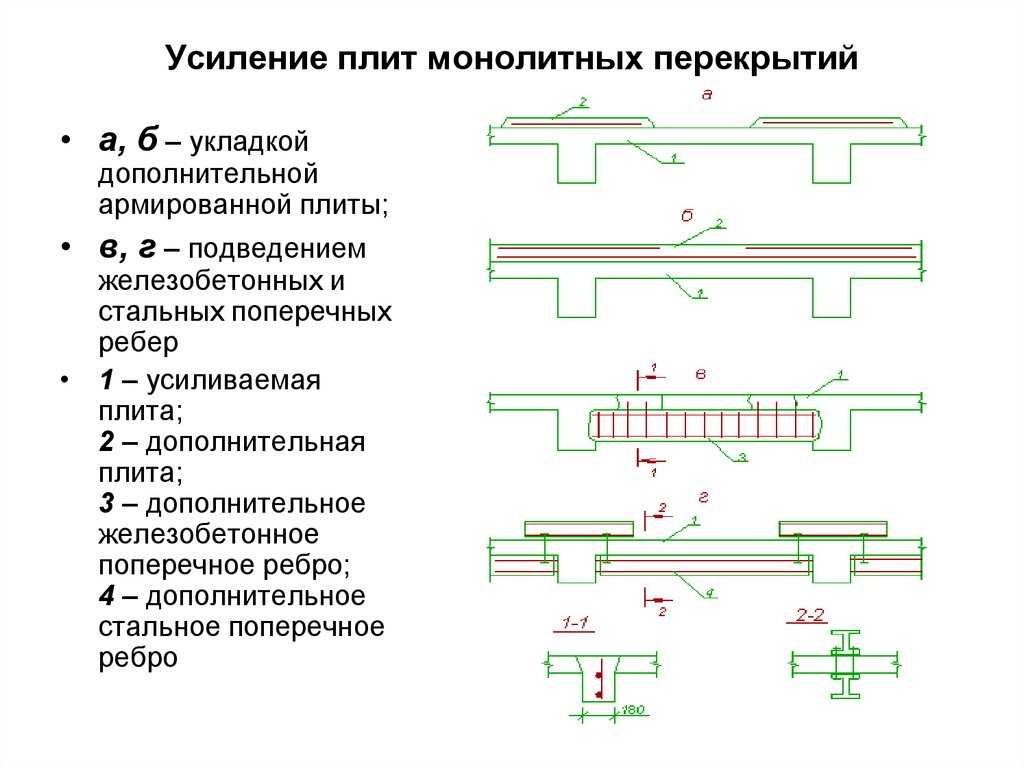

Монолитные перекрытия

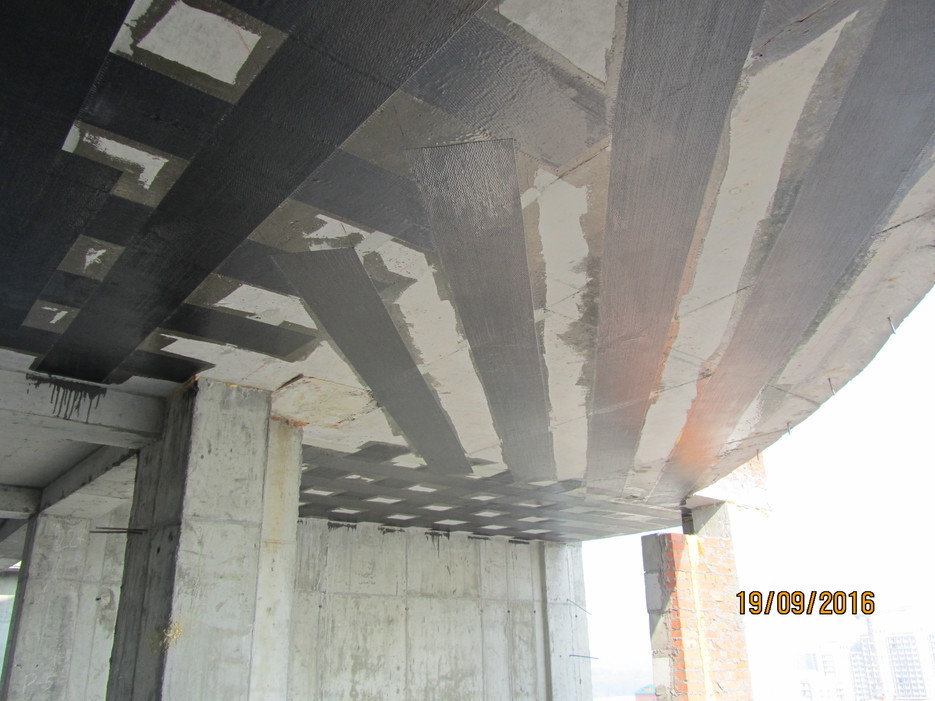

Монолитные перекрытия, они же монолитные плиты перекрытия, вы не найдете в продаже. Их делают на месте, для чего сперва делается опалубка, потом устанавливается арматурная сетка, которую заливают бетоном. Огромный плюс монолитной конструкции — в высокой несущей способности, так что подобные конструкции требуются в условиях повышенной нагрузки. Второе неоспоримое достоинство — возможность создания конструкции любой конфигурации, что важно в случае строительства зданий нестандартных форм. В малоэтажном строительстве все чаще встречается создание монолитного перекрытия по профнастилу. Однако есть у данного метода и минусы. Во-первых, создание любого монолитного объекта требует высокой квалификации рабочих из-за сложности работ, и не каждая бригада обладает достаточной квалификацией. Во-вторых, много времени требует создание опалубки. в холодное время года бетон будет сохнуть почти месяц.

Плиты перекрытия

Плиты перекрытия — это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:

— многопустотные,

— ребристые.

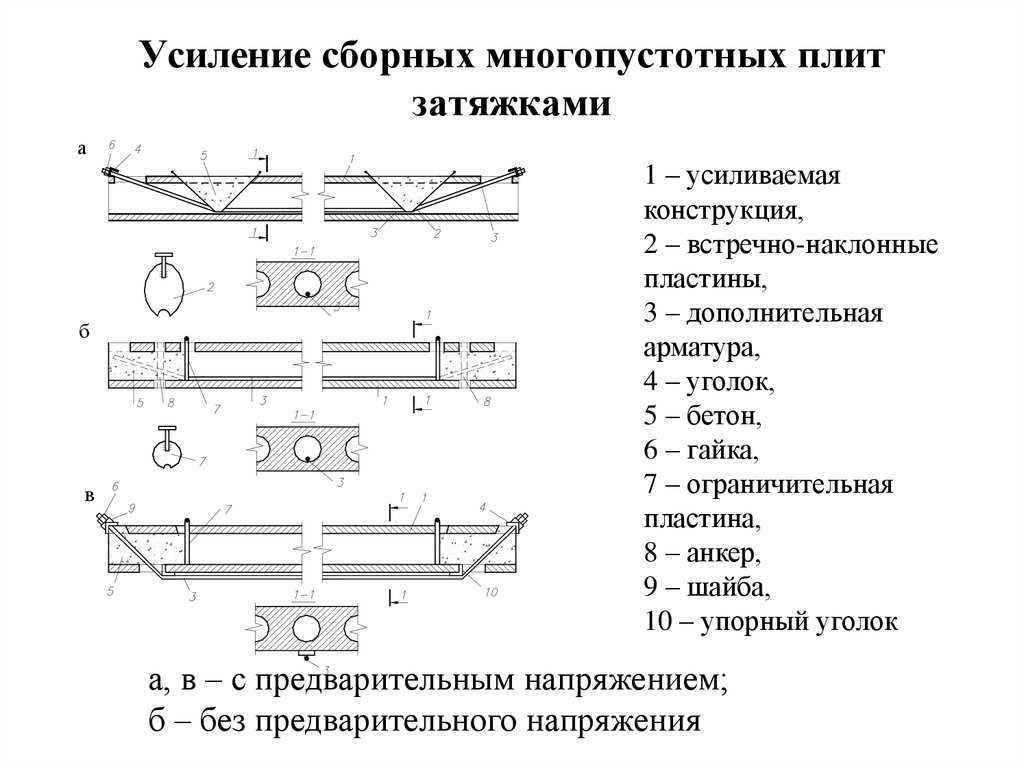

Многопустотные плиты

Многопустотные плиты — самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.

Основными плюсами пустотелой плиты являются:

• экономия бетона,
• высокая шумоизоляция,
• наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т. д.)
• демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.

Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит — ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом — и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.

Плиты ПК

Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности. Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота — 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.

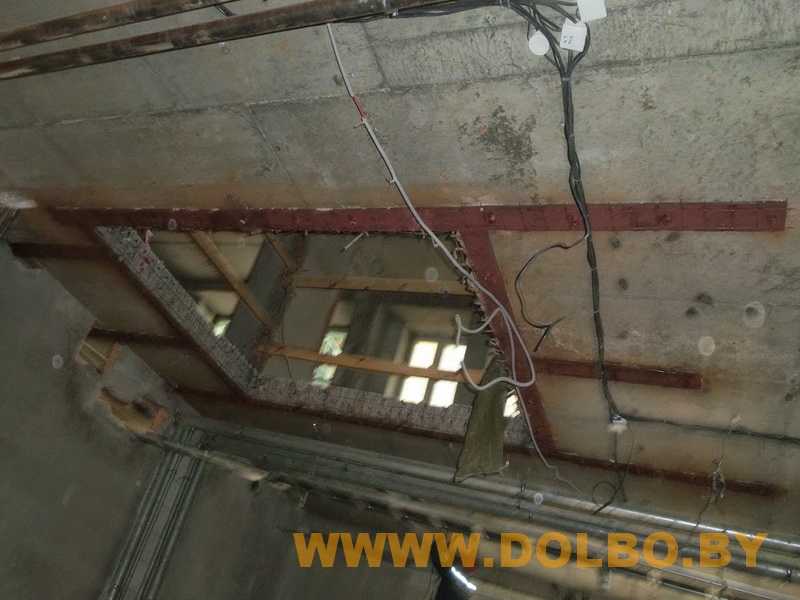

Металлический каркас внутри плиты выглядит следующим образом:

Плиты ПБ

Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота — 22см.

Плиты ПНО

Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота — 16см.

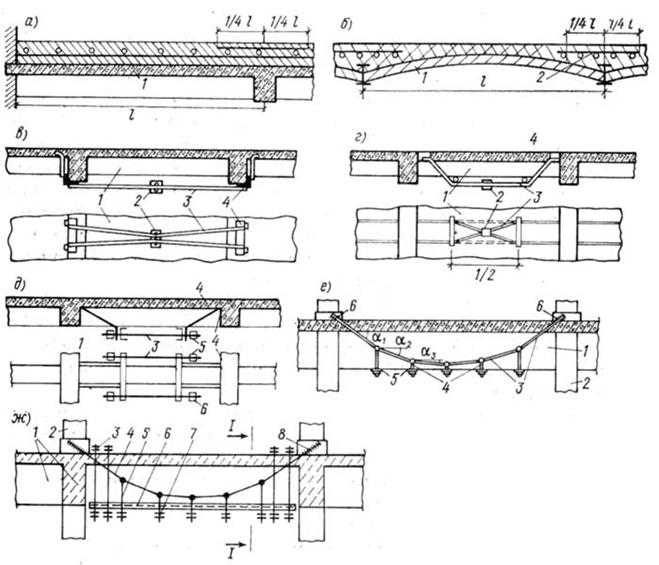

Ребристые П-образные плиты

П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют — форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот — аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.

Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ — 1,5-3т, ширина — 1,5-3м, длина — 6, 12 либо 18м.

Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

• по двум торцевым сторонам,
• по трем сторонам (две торцевых и одна боковая),
• по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.

Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.

Наличие дополнительной буквы — это повышение количества плоскостей опоры:

• 2ПКТ — по трем сторонам,
• 2ПКК — по четырем сторонам.

Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм.

Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм.

Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

• АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
• а — в торцах использованы уплотняющие вкладыши,
• т — изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Основные данные:

• Марка ЖБИ
• Название и товарный знак предприятия
• Штамп техконтроля

Информационные данные:

• Масса плиты
• Дата изготовления

Монтажные данные:

• Верх конструкции
• Место опоры
• Установочные риски
• Место строповки

Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.

ПК 48-12-6 АтVт c7а по стандарту: Серия 1.141.1-19с/85

увеличить изображение

Стандарт изготовления изделия: Серия 1.141.1-19с/85

Плита перекрытия ПК 48-12-6 АтVт c7а представляет собой прямоугольную конструкцию, выполненную из тяжелого бетона и усиленную эффективным армированием. Ее особенность — сквозные круглые отверстия, проходящие по всей длине. Основное предназначение данной плиты — перекрытия межэтажного пространства в жилых и общественных зданиях со стенами из кирпича и бетонных блоков.

В районах подверженных частым землетрясениям предъявляются особые требования к возведению сооружений и к строительным материалам. Изделия должны отличатся прочностью и стойкостью к сейсмическому воздействию. В Серии 1.141.19с/85 представлены плиты перекрытия для эксплуатации в областях с сейсмичностью 7,8 и 9 баллов.

Расшифровка маркировки

Марки железобетонных плит перекрытия состоят из нескольких групп обозначения, в которых содержится информация о геометрических размерах, несущей способности и отличительных особенностях изделий. Глядя на маркировку ПК 48-12-6 АтVт c7а можно узнать, что:

1. ПК — плита перекрытия круглопустотная;

2. 48 — длина;

3. 12 — ширина;

4. 6 — нагрузка;

5. АтV — класс напрягаемой рабочей арматуры;

6. т — бетон;

7. с7 — для областей с сейсмической активностью 7 баллов;

8. а — усиленные торцы.

На боковых гранях панелей кроме марки должны быть нанесены нестираемой краской: дата изготовления, товарный знак производителя, вес и печать технического контроля.

Материалы и производство

Изготовление многопустотных плит перекрытия ПК 48-12-6 АтVт c7а следует осуществлять заводами ЖБИ в соответствии с

Чтобы повысить несущую способность бетонного массива, сделать его более устойчивым к появлению трещин и разрушению, в него закладываются стальные элементы, называемые арматурой. Для плит перекрытия предусмотрено предварительное напряжение арматуры, которое повышает эффективность работы арматуры и всего железобетонного элемента. Рабочая арматура запроектирована из стали АтV, прочая — из стали классов АIII, АI и проволоки ВрI. Регламентировано натяжение рабочей арматуры выполнять электротермическим методом, который заключается в том, что стальные стержни разогреваются электротоком, удлиняются до определенных значений, затем фиксируются на упорах опалубки.

Показатели прочности, жесткости и трещиностойкости готовых круглопустотных плит устанавливает завод-изготовитель по итогам испытаний. Порядок их проведения определяется стандартами, техническими условиями и рабочими чертежами. Изделия, успешно прошедшие приемочный контроль, поставляются потребителю с соответствующими документами о качестве.

Транспортировка и хранение

Многопустотные плиты перекрытия ПК 48-12-6 АтVт c7а хранятся в штабелях на оборудованных складах и площадках. Между рядами изделий в штабеле устанавливаются прокладки с одинаковыми размерами по толщине и должны находиться в одной вертикальной плоскости, друг над другом. Прокладки под нижний ярус плит требуется укладывать по плотному тщательно выровненному основанию.

При перевозке плит к месту монтажа автомобильным, железнодорожным транспортом необходимо руководствоваться техническими условиями погрузки и крепежа грузов, установленными на этих видах транспорта.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Армирование для плит на земле | Concrete Construction Magazine

Существует множество мнений относительно преимуществ или недостатков армирования плит на грунте. Не все армирование работает одинаково. Чтобы иметь возможность понять потенциальные преимущества и недостатки любой конкретной системы подкрепления, нужно понимать, как эта система работает теоретически, а также то, что происходит в реальном мире. Цель этой статьи — обсудить некоторые из этих систем подкрепления, а также то, что они будут делать, а что нет.

Стальная арматура и арматура из сварной проволоки

Бетон очень прочен при сжатии, но очень слаб при растяжении. Хорошее эмпирическое правило заключается в том, что при сжатии он примерно в 10 раз прочнее, чем при прямом растяжении. Таким образом, всякий раз, когда вы видите трещину в плите на земле, это происходит из-за того, что к ней приложено большее растягивающее напряжение (от линейной усадки, ограничений до этой усадки, скручивания, нагрузок и т. д.), чем ее прочность на растяжение. Стальная арматура и сварная проволочная арматура очень прочны на растяжение, имеют характеристики теплового расширения и сжатия, аналогичные характеристикам бетона, и, таким образом, могут выдерживать высокие напряжения растяжения, в то время как бетон может выдерживать значительные напряжения сжатия.

Одна из важных концепций заключается в том, что обычно используемая арматура (исключением являются арматура после натяжения и компенсирующая усадку арматура бетона) не предотвратит растрескивание бетона. Причина этого в том, что арматура не может начать сопротивляться значительному растяжению до тех пор, пока бетон не растрескается. До этого момента он в основном неактивен внутри вашей плиты. Правильно подобранная и расположенная арматура будет удерживать трещины достаточно плотными и пригодными для использования, если они возникнут, но не предотвратит их. Кроме того, подавляющее большинство железобетонных конструкций, которые были рассмотрены для плит на грунте, не имеют достаточного армирования, чтобы фактически увеличить несущую способность плиты по сравнению с неармированной плитой. Таким образом, если армирование не используется для других целей (таких как концепция «длинного дюбеля/усиленной блокировки заполнителя», упомянутая далее в этой статье), обычно это довольно дорогая страховка от проблемы растрескивания, которая может никогда не возникнуть, если другие соответствующие процедуры соблюдаются, такие как правильное расстояние между швами, дюбели в швах, постоянный контроль допусков по толщине плиты, хороший контроль основания и состав смеси с низкой усадкой.

Многие люди считают, что плиты на земле обычно должны иметь некоторую арматуру, но большинство плит в Северной Америке изготовлены из неармированного бетона и хорошо работают. Если используется подкрепление, количество, которое следует использовать, зависит от того, что должно быть достигнуто. Процент армирования относится к площади поперечного сечения стали для данной ширины плиты, деленной на площадь поперечного сечения рассматриваемой площади плиты. Например, если плита толщиной 6 дюймов используется с арматурным стержнем № 3 с шагом 18 дюймов по центру, процент стали для плиты шириной 12 дюймов будет:

(0,11 дюйма2)(12 дюймов/18 дюймов)(100)/(6 дюймов) (12 дюймов) = 0,10% ACI) Комитет 360 «Проектирование плит на грунте» отметил, что конструкции, использующие 0,10% деформированной арматуры через деформационные швы, успешно используются. Количество армирования значительно меньше 0,10 % не обеспечивает надежной передачи нагрузки; и гораздо больше, чем это, вызвало чрезмерное растрескивание вне соединения. Эта деформированная арматура является альтернативой гладким стальным дюбелям, и эксперт по плитам Элдон Типпинг придумал термин «длинные дюбели» для этой концепции. При продолжении армирования через усадочный шов трещины, которые образуются под распилами, будут более плотными, чем они были бы в противном случае. Таким образом, армирование должно усилить сцепление заполнителя, на которое обычно нельзя полагаться при длительной передаче повторяющихся нагрузок, если трещина составляет от 0,025 до 0,035 дюйма или шире, согласно исследованию Portland Cement Association. Арматурные стержни № 3 с шагом 16 или 18 дюймов в центре являются наиболее распространенными схемами армирования, используемыми на плитах, построенных с помощью лазерной стяжки. Это связано с тем, что можно управлять бетоновозами и лазерной стяжкой по ним, когда они лежат на основании, а затем поднимать их прямо перед укладкой бетона, когда рабочие стоят между решетками. Как правило, арматуру располагают на расстоянии от трети до половины высоты плиты от верха, чтобы спил не перерезал арматуру. Доступность и использование пил с ранним входом сделали этот метод еще более надежным, потому что пропилы должны быть сделаны как можно скорее.

В некоторых ситуациях желательно исключить деформационные швы в больших местах и ​​использовать достаточно армирования, чтобы было много очень узких трещин, которые не раскалываются при движении колес и не представляют эстетической проблемы; типичным примером является истинное «суперплоское» размещение полосы плиты. Чтобы иметь такие характеристики, которые иногда называют «бесшовным» перекрытием, в верхней части плиты необходимо использовать армирование не менее 0,50–0,60 %. Эти трещины будут видны, поэтому эстетику этих трещин следует обсудить с владельцем. В большинстве крупных проектов для перехода на другой тип плиты потребуются некоторые конструкционные швы с дюбелями. Эти стыки обычно открываются больше, чем стыки с типичным расстоянием от 10 до 15 футов. Таким образом, если будет значительное движение колес, следует рассмотреть возможность использования очень хорошей системы дюбелей, например пластинчатых дюбелей, в строительном стыке и армировании стыка.

Для армирования 0,10% расстояние между швами плиты должно быть таким же, как и для неармированной плиты. Рекомендации по расстоянию между швами для минимизации растрескивания таких плит приведены в ACI 360 и, как правило, должны быть в диапазоне от 10 до 15 футов, указанном ранее. Следует проявлять особую осторожность, если принимается решение несколько увеличить расстояние между швами за счет увеличения армирования, но не до 0,50–0,60%, что соответствует требованиям для «бесшовных» полов. Основная причина дополнительной осторожности заключается в том, что скручивание значительно увеличивается с каждым увеличением расстояния между швами на 1 фут, что значительно увеличивает вероятность растрескивания вне швов неприемлемой ширины и проблем с швами.

Было высказано много мнений относительно наилучшего вертикального расположения одного слоя армирования плит на грунте.

Некоторые считают, что он должен быть в нижней части плиты из-за натяжения в нижней части плиты при приложении сосредоточенных нагрузок. Другие считают, что он должен быть посередине, чтобы обеспечить некоторое сопротивление растяжению при изгибном напряжении либо в верхней, либо в нижней части плиты. Однако лучше всего низ плиты сделать неармированным, а арматуру расположить в верхней части плиты.

Располагать арматуру в верхней части плиты лучше всего, если вы пытаетесь контролировать видимую ширину трещин из-за нагрузки, скручивания и трения основания. Скручивание плит создает значительное растягивающее напряжение в верхней части всех обычных бетонных плит; если трещины все же возникают, они имеют V-образную форму с самой широкой частью в верхней части плиты. Таким образом, чем выше арматура, тем плотнее она будет сдерживать любые трещины, идущие перпендикулярно направлению арматуры. Однако, если армирование слишком высокое, это может привести к пластическим усадочным трещинам, которые проходят прямо поверху и параллельно каждому стержню или проволоке. Таким образом, если стержни расположены на расстоянии 12 дюймов от центра и через каждые 12 дюймов наблюдаются относительно прямые трещины, то это тип растрескивания. Вероятность пластических усадочных трещин увеличивается при возникновении одного или нескольких из следующих факторов: увеличение диаметра армирования, уменьшение защитного слоя бетона, повышение температуры армирования, как правило, из-за солнечного света, увеличение скорости вытекания бетона, подвижность армирования, когда бетон все еще пластичен, или что-либо, что увеличивает влажность. скорость испарения с поверхности плиты, например, более высокая температура бетона или окружающей среды, более высокая скорость ветра или более низкая влажность.

Стальные волокна

Стальные волокна доступны в США с середины 1970-х годов. Волокна типа 1 изготавливаются из тянутой проволоки различной геометрии, а волокна типа 2 изготавливаются из листовой стали с прорезями. Как и в случае армирования стальным стержнем и проволокой, стальная фибра не предотвратит трещины, но может удерживать трещины, если они возникают, достаточно плотными, если используется достаточное количество фибры и соответствующее расстояние между стыками. Если имеется достаточное количество для конкретной ситуации — в зависимости от использования плиты, расстояния между швами, потенциальной усадки бетона и т. д. — способность стальной фибры выдерживать нагрузки после трещины может быть очень полезной. Однако, если трещины становятся достаточно широкими, чтобы расколоться, это может стать серьезной проблемой. Таким образом, как и в случае с другими типами армирования, дозировка волокна должна быть тщательно продумана в зависимости от конкретной ситуации.

Если стальная фибра должна использоваться для долговременного усиленного сцепления заполнителя, а расстояние между швами должно составлять от 10 до 15 футов, минимальное количество фибры, рассматриваемое для бетона с типичными свойствами усадки, составляет 40 фунтов на кубический ярд. Если ожидается, что бетон будет иметь высокую усадку, расстояние между швами должно быть в нижней части диапазона и/или дозировка фибры должна быть выше. Как и в случае армирования стальным стержнем или проволокой, необходимо соблюдать осторожность, если расстояние между стыками выходит за пределы этой спецификации. Для более длинных швов рекомендуется не менее 75 фунтов на кубический ярд.

Волокна уменьшают осадку бетона, но это можно компенсировать за счет правильного подбора материалов и пропорций. Как правило, те же самые вещества, которые составляют хорошую смесь без волокон, составят ее и с ними. При 40 фунтах на кубический ярд или более хороший понизитель воды среднего или высокого уровня (последний в низкой дозировке) может быть очень полезным и необходим по мере увеличения дозировки клетчатки.

• 1
• 2
• Следующий

Железобетон | Что такое железобетонная плита? | Бетонный подрядчик | Walnut Creek, CA

Железобетонная плита является ключевым конструктивным элементом и используется в зданиях для обеспечения плоских поверхностей (полов и потолков). В общем, плиты делятся на односторонние плиты и двусторонние плиты в зависимости от армирования с учетом поддержки балки и соотношения пролетов. С двух сторон поддерживается первый, а соотношение длинного и короткого пролета больше двух. Последний, однако, поддерживается с четырех сторон, а соотношение длинного и короткого пролета меньше двух.

Различные критерии и условия включают выбор подходящих и экономичных бетонных плит, рассмотрение формы здания, архитектурного стиля, эстетических характеристик и длины пролета. Таким образом, бетонные плиты далее подразделяются на плиты с односторонними балками, плоские плиты, плоские плиты, вафельные плиты, многопустотные плиты, сборные плиты, плиты с уклоном, прочные плиты и композитные плиты.

Метод монолитного монтажа используется для возведения односторонних плит на балках, требующих фиксации опалубки с последующей установкой арматуры и заливкой свежего бетона.

Односторонние плиты на балках идеально подходят для интервалов 3-6 м и временных нагрузок от 3 до 5 кН/м2. Их также можно использовать со сравнительно более высокой стоимостью и более высоким прогибом плиты для более широких пролетов. А вот для балок требуется дополнительная опалубка.

Состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, опирающейся на ребра (или балки) из железобетона. Обычно ребра скошены и расположены равномерно на расстоянии не более 750 мм. Ребра несут на колонных фермах.

Бетонная плита с односторонними балками идеально подходит для пролетов 6-9 м и временных нагрузок 4-6 кН/м2. Количество бетона и стали относительно невелико из-за глубоких ребер, но требуется дорогостоящая опалубка.

Она состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, поддерживаемой ребрами (или балками) из железобетона. Обычно ребра скошены и расположены равномерно на расстоянии не более 750 мм. Ребра несут на колонных фермах.

Бетонная плита с односторонними балками идеально подходит для пролетов 6-9 м и временных нагрузок 4-6 кН/м2. Количество бетона и стали относительно невелико из-за глубоких ребер, но требуется дорогостоящая опалубка.

Плоские плиты могут быть установлены как односторонние или двусторонние плиты и опираться непосредственно на колонны или стены. Он прост в разработке и требует простой формы.

Плоские плиты идеально подходят для пролетов от 6 до 8 м и временных нагрузок от 3 до 5 кН/м2. Кроме того, диапазон пролетов для предварительно напряженных плоских плит составляет от 8 до 12 м, и они также могут быть установлены как плиты с пост-напряжением.

Преимущества использования плоских плит включают недорогую опалубку, открытые плоские потолки и более быстрое строительство. Плоские пластины имеют низкую способность к сдвигу и относительно низкую жесткость, что может вызвать видимый прогиб.

Обычно это железобетон, непосредственно защищенный колоннами или колпаками, без использования балок.
