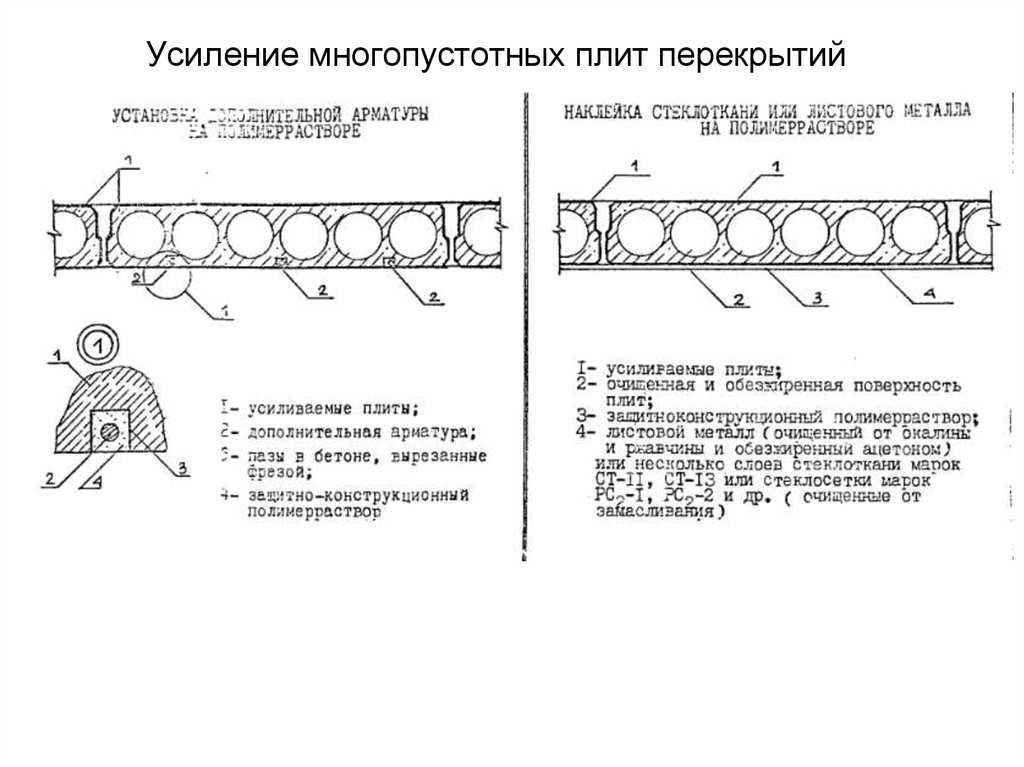

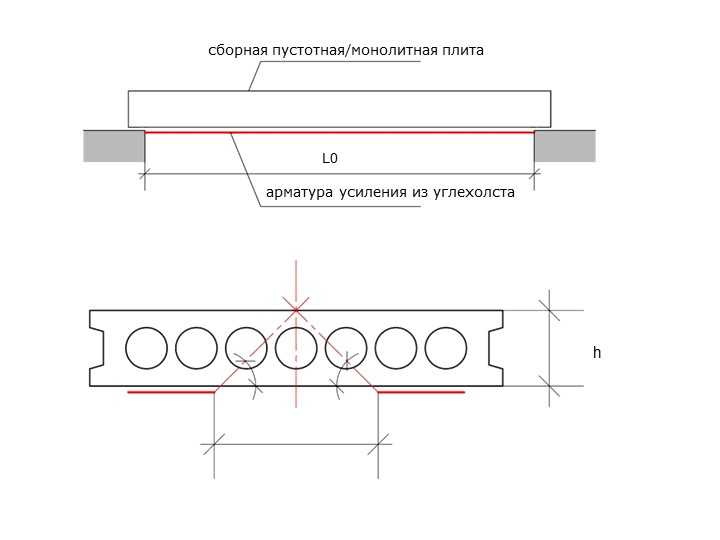

Усиленные плиты перекрытия: Плиты перекрытия (усиленные)

Какие бывают плиты перекрытия, маркировки и отличительные свойства основные данные

Перекрытие — это несущий горизонтальный элемент строения, который выступает в роли ребер жесткости, обеспечивает устойчивость и предназначен для разделения этажей в жилых домах и на промышленных объектах. Нагрузка на перекрытие состоит из тяжести самого элемента, а также части строения, которая на нее ложится, и нагрузки при дальнейшей эксплуатации.

Железобетонные многопустотные плиты — это самый популярный, хоть и не единственный, элемент при создании перекрытий. При строительстве крупных объектов — многоэтажных зданий жилого и промышленного назначения — на долю этих конструкций приходится 30% всех используемых железобетонных изделий (ЖБИ). Для лучшей прочности и долговечности плиты армируются, для чего используется обычная и напряженная арматура. Стандартная армированная конструкция может выдержать нагрузку до 6 кПа. Основным материалом служит легкий или обычный бетон различных марок. Продольные пустоты повышают звукоизоляцию и снижают вес ЖБИ.

Перекрытия также делают из железобетонных балок, которые плотно подгоняют друг к другу, между балками устанавливаются вкладыши, а оставшиеся пустоты заполняют бетоном.

Монолитные перекрытия

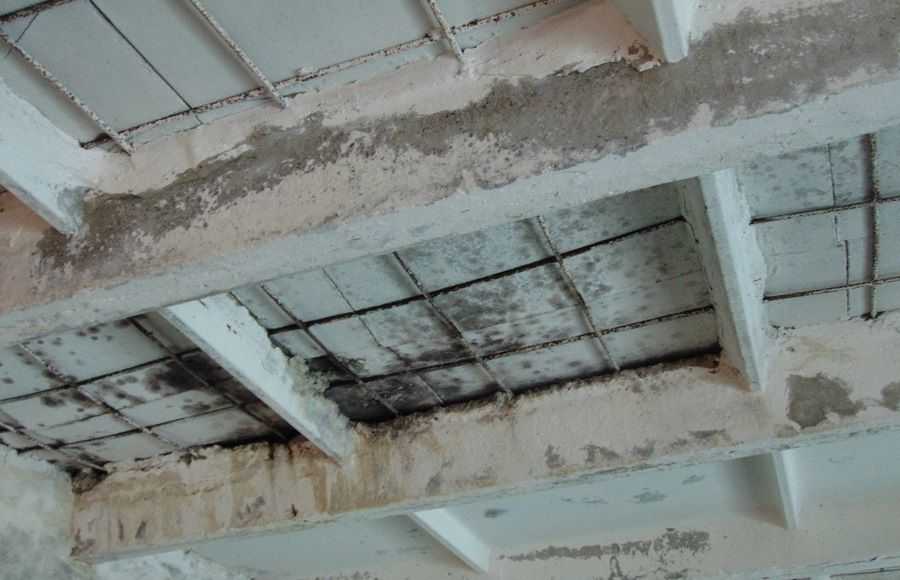

Монолитные перекрытия, они же монолитные плиты перекрытия, вы не найдете в продаже. Их делают на месте, для чего сперва делается опалубка, потом устанавливается арматурная сетка, которую заливают бетоном. Огромный плюс монолитной конструкции — в высокой несущей способности, так что подобные конструкции требуются в условиях повышенной нагрузки. Второе неоспоримое достоинство — возможность создания конструкции любой конфигурации, что важно в случае строительства зданий нестандартных форм. В малоэтажном строительстве все чаще встречается создание монолитного перекрытия по профнастилу. Однако есть у данного метода и минусы. Во-первых, создание любого монолитного объекта требует высокой квалификации рабочих из-за сложности работ, и не каждая бригада обладает достаточной квалификацией. Во-вторых, много времени требует создание опалубки. в холодное время года бетон будет сохнуть почти месяц.

Плиты перекрытия

Плиты перекрытия — это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:

— многопустотные,

— ребристые.

Многопустотные плиты

Многопустотные плиты — самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.

Основными плюсами пустотелой плиты являются:

• экономия бетона,
• высокая шумоизоляция,
• наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т. д.)
• демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.

Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит — ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом — и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.

Плиты ПК

Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности. Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота — 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.

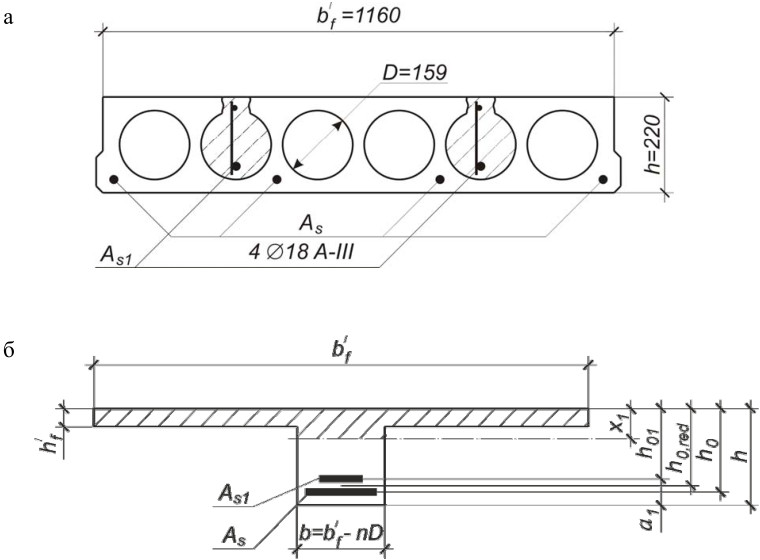

Металлический каркас внутри плиты выглядит следующим образом:

Плиты ПБ

Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота — 22см.

Плиты ПНО

Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота — 16см.

Ребристые П-образные плиты

П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют — форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот — аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.

Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ — 1,5-3т, ширина — 1,5-3м, длина — 6, 12 либо 18м.

Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

• по двум торцевым сторонам,
• по трем сторонам (две торцевых и одна боковая),
• по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.

Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.

Наличие дополнительной буквы — это повышение количества плоскостей опоры:

• 2ПКТ — по трем сторонам,
• 2ПКК — по четырем сторонам.

Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм.

Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм.

Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

• АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
• а — в торцах использованы уплотняющие вкладыши,
• т — изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Основные данные:

• Марка ЖБИ
• Название и товарный знак предприятия
• Штамп техконтроля

Информационные данные:

• Масса плиты
• Дата изготовления

Монтажные данные:

• Верх конструкции
• Место опоры
• Установочные риски
• Место строповки

Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.

Опора плиты перекрытия на стену — Статьи — Эскада

Одной из сложных строительных задач, требующей строгого соблюдения СНиП, является правильное прикрепление плит перекрытия к стенам. Точные расчеты важны в любом случае, так как характеристики перекрытия сильно зависят от материала стеновой конструкции, типа используемого бетонного покрытия и других условий. Несоблюдение правил может повредить несущие стены, снизить прочность здания и вызвать другие неблагоприятные последствия.

Назначение и использование плит

Для устройства межэтажных перекрытий используются различные виды железобетонных перекрытий. Их основная задача – перераспределить все нагрузки – от отделочных материалов и предметов быта на стены и фундаменты зданий. Они также используются для разделения этажей здания, разделения подвала и чердака.

Средняя и наиболее распространенная глубина опоры составляет 120 мм, что является самым распространенным значением в дизайнерских решениях, хотя точное значение зависит от многих факторов, таких как тип потолка и материал стен. увеличивать. В строительстве применяются следующие виды многопустотных листов, каждый из которых имеет свои особенности монтажа:

• плиты ПК с круглыми полостями,, обычно встречающаяся в малоэтажных конструкциях. Для их изготовления используется технология литья, создаются специальные формы.
• Современные полые листы PB изготавливаются с использованием безопасных методов формования.
• Легкая пустотелая плита является разновидностью ПБ. Толщина другая, 160мм вместо 220мм.
• Ребристый железобетон имеет продольные и поперечные ребра. Благодаря высокой прочности применяется в средах, где требуется высочайшая стойкость к механическим воздействиям.

В редких случаях для строительства зданий используют сплошные плиты без пустот. Они обладают очень высокой прочностью, но в то же время имеют большой вес, что затрудняет их использование в строительстве.

Методы поддержки ж/б плит

При выборе способа крепления учитывают назначение здания (жилое, общественное, промышленное), материал и толщину стен, нагрузки при эксплуатации здания, местные сейсмологические особенности. Один из трех основных способов устройства межэтажных перекрытий выбирается в зависимости от факторов:

• с обеих сторон. В этом случае в качестве опор используются две противоположные стены, на которые устанавливаются узкие боковые перекрытия. Это распространенный вариант в малоэтажном строительстве, обычно для этой цели используются железобетонные плиты ПК круглого сечения, типа 1шт, 2шт. Грузоподъемность достигает 800 кг/м2.
• Три стороны. В этом случае используются усиленные торцевые плиты, которые крепятся к П-образным конструкциям по углам здания. Для этого используются листы его типа РСТ грузоподъемностью 1600 кг/м2.
• со всех сторон. Этот метод используется, когда на потолок оказывается сильное давление, а края усиливаются по четырем углам. Если есть еще строения над основным существуют, этот метод также подходит. Четырехсторонняя установка не распространена в небольших зданиях.

Двухсторонний пол обычно подходит для небольших домов. В этом случае используются образцы округлого типа.

Оптимальная глубина погружения в опорную конструкцию

Его можно использовать для установки любых типов бетонных плит в качестве основания или для возведения стен из прочных материалов, таких как бетон, кирпич и крупные газобетонные блоки. Если материал стен имеет низкую плотность (например, пустотелые блоки из пенобетона или газоблоки), следует установить пояса.

Пластины следует укладывать по следующим правилам:

• При возведении сооружений глубина должна быть 50-90 мм. Если стены выполнены из крупных бетонных блоков прочностью М100 и выше, глубина помещения должна быть 50-90 мм.
• В зависимости от материала стен оптимальная глубина стен из кирпича или других видов колотого материала составляет 90-120 см.
• Стены, сложенные из материалов низкой плотности, прокатываются на глубину 100-150 мм.
• Для каменных поверхностей максимальная глубина составляет 150 мм.

Строительство может оказывать различное негативное воздействие на здания из-за нарушений норм и правил. В этом случае недостаточная глубина может привести к разрушению гипсового слоя, что неизбежно приведет к повреждению внутренних кирпичей и панелей. Отсутствие достаточной прочности и устойчивости к нагрузкам снижает несущую способность. Это может привести к разрушению конструкции.

Это может привести к чрезмерной глубине объекта и неблагоприятным последствиям для здоровья посетителей. Мостики холода возникают из-за ослабления внутренней стенки, что снижает энергоэффективность. При увеличении уровня крепи нарушается распределение нагрузок внутри стен, в результате чего здание начинает разрушаться.

Определением наилучшей глубины опоры должен заниматься профессионал. Без специальных знаний и опыта невозможно определить точные идеальные значения. Данные, полученные в ходе расчета, являются важными параметрами.

• Какие нагрузки воздействуют на конструкцию здания?
• Каковы размеры и вес железобетонных плит? Ширина несущей стены?
• Звукоизоляционный материал при возведении стен, используется для звукоизоляции и теплоизоляции.
• Особенности монтажа пустотелых бетонных изделий.

Особенности монтажа пустотных ЖБИ

Межэтажные перекрытия делятся на два основных вида опалубочного (ОП) и безопалубочного (ПБ) формования. Различные технологии изготовления влияют на эксплуатационные и конструктивные особенности железобетонных перекрытий, от этого зависит способ их крепления к стенам.

При возведении строительных конструкций торцы ПК подвергаются высоким нагрузкам. Чем глубже опора, тем больше риск раздавить край плиты. Для предотвращения этого используется специальная вертикальная армирующая сетка, воспринимающая нагрузки от конструкции здания. По этой причине на строительной площадке нельзя резать плиты и часто бывает сложно подобрать изделия строго заданной длины. Одним из способов повышения прочности кромки и способности выдерживать нагрузки является заделка технических зазоров от кромки. Их заливают бетонным раствором прочностью не менее М200 или заделывают кирпичами.

Плиты ПБ, изготовленные по безбортной технологии, отличаются высокой прочностью кромок и выдерживают высокие нагрузки. Если воздействие не превышает допустимого уровня, плиту можно использовать длительное время без повреждений. Благодаря функции армирующего каркаса такие железобетонные изделия можно резать под любым углом. Это значительное преимущество перед традиционными плитками для ПК.

Из-за особенностей плиты ПБ ее нельзя использовать для трехсторонней установки. Не существует жесткого правила для величины опоры, но мы рекомендуем не превышать рекомендуемый уровень в 120 мм. Легкие изделия с уменьшенной толщиной укладываются так же, как и стандартные доски.

Монтаж монолитного армопояса

Для стен из пенобетона, газобетонных блоков и других менее плотных материалов перед укладкой плит перекрытия следует выполнить монолитный армопояс. Он устанавливается по периметру капитальной стены и его ширина равна ширине стены. Его установка выполняется по стандартным методикам. Устанавливается опалубка, в нее помещается арматурный каркас и заливается бетонный раствор.

При установке армопояса важно соблюдать следующие требования:

• Оптимальная высота 20-40 см, но она не должна быть меньше высоты используемых для кладки газобетонных или пенобетонных блоков.

• Толщина ребер жесткости, используемых в каркасе, не менее 8 мм. Каркас можно зафиксировать с помощью сварки или плетения из жесткой проволоки.

• Самая высокая марка бетона для создания армирующего пояса – В15 или выше и должна соответствовать марке раствора, используемого для кладки.

Арматурные пояса предназначены для равномерного распределения нагрузок от уложенных плит на несущие конструкции и фундаменты. Добавляет прочности строящимся зданиям и уменьшает площадь стен, чтобы предотвратить преждевременное разрушение. Для надежной фиксации потолка устанавливаются армирующие крепления. Поскольку это холодное здание, требуется дополнительное утепление. Плиты можно устанавливать только после окончательного высыхания монолитного бетонного пояса.

Проектирование опорных узлов для плит перекрытия

Точки крепления находятся там, где пластина встречается с опорной конструкцией, и являются точками крепления вертикально и горизонтально расположенных опорных конструкций. От правильности ее выполнения во многом зависит прочность и надежность конструкции. Плиты перекрытий крепятся к стенам усиленными армированными швами и бетонным раствором.

При установке эталонных узлов важно соблюдать необходимые требования:

• Края плит не прилегают к кладке и неизбежно оставляют пустоты.

• Между потолком и кладкой укладывается слой утеплителя для предотвращения возникновения мостиков холода.

• Вкладыш прикреплен к полому отверстию, чтобы уменьшить потенциальные потери тепла.

• Арматура монолитного пояса приваривается к арматуре бетонной плиты для обеспечения прочного соединения.

Количество и расположение узлов зависит от того, как расположены пластины на несущей конструкции. Если они опираются с двух сторон, узлы размещают на поперечной стене, на которой находится узкая сторона плиты. Если монтаж осуществляется с трех или четырех сторон, опорные узлы выполняются из железобетонных изделий как в поперечном, так и в продольном направлении. При черчении здания сразу рассчитываются нагрузки, действующие соответственно на стены и потолок, и определяются все особенности установки опорных узлов. После установки конструкции тщательно загерметизируйте все швы, чтобы предотвратить потери тепла.

Пример правильного опирания

Соответствующие глубины опирания плит также рассчитываются на этапе проектирования в зависимости от используемых материалов, величины нагрузок и т. д. Глубина рассчитывается так, чтобы плита не ломалась и не оказывала отрицательного воздействия на несущую стену.

Например, если установить плиту перекрытия к стене из крупных керамических блоков, общая толщина несущей конструкции составит 380 мм. Пустотные плиты используются со стандартной глубиной опоры стены 120 мм. Убедитесь, что осталось пустое пространство с воздушным зазором.

Стена будет иметь следующую структуру:

Железобетонные плиты крепятся к бетонным арматурным поясам для обеспечения несущей прочности и равномерного распределения нагрузок. В результате перекрытие ложится на прочное основание, а глубина идеальна для использования как можно дольше без повреждений. Правильная установка потолков необходима для долговечности и надежности здания. условие.

Железобетон | Что такое железобетонная плита? | Бетонный подрядчик | Walnut Creek, CA

Железобетонная плита является ключевым конструктивным элементом и используется в зданиях для обеспечения плоских поверхностей (полов и потолков). В общем, плиты делятся на односторонние плиты и двусторонние плиты в зависимости от армирования с учетом поддержки балки и соотношения пролетов. С двух сторон поддерживается первый, а соотношение длинного и короткого пролета больше двух. Последний, однако, поддерживается с четырех сторон, а соотношение длинного и короткого пролета меньше двух.

Различные критерии и условия включают выбор подходящих и экономичных бетонных плит, рассмотрение формы здания, архитектурного стиля, эстетических характеристик и длины пролета. Таким образом, бетонные плиты далее подразделяются на плиты с односторонними балками, плоские плиты, плоские плиты, вафельные плиты, многопустотные плиты, сборные плиты, плиты с уклоном, прочные плиты и композитные плиты.

Метод монолитного монтажа используется для возведения односторонних плит на балках, требующих крепления опалубки с последующей установкой арматуры и заливкой свежего бетона.

Односторонние плиты на балках идеально подходят для интервалов 3-6 м и временных нагрузок от 3 до 5 кН/м2. Их также можно использовать со сравнительно более высокой стоимостью и более высоким прогибом плиты для более широких пролетов. А вот для балок требуется дополнительная опалубка.

Состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, поддерживаемой ребрами (или балками) из железобетона. Обычно ребра скошены и расположены равномерно на расстоянии не более 750 мм. Ребра несут на колонных фермах.

Бетонная плита с односторонними балками идеально подходит для пролетов 6-9 м и временных нагрузок 4-6 кН/м2. Количество бетона и стали относительно невелико из-за глубоких ребер, но требуется дорогостоящая опалубка.

Состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, опирающейся на ребра (или балки) из железобетона. Обычно ребра скошены и расположены равномерно на расстоянии не более 750 мм. Ребра несут на колонных фермах.

Бетонная плита с односторонними балками идеально подходит для пролетов 6-9 м и временных нагрузок 4-6 кН/м2. Количество бетона и стали относительно невелико из-за глубоких ребер, но требуется дорогостоящая опалубка.

Плоские плиты могут быть установлены как односторонние или двусторонние плиты и опираться непосредственно на колонны или стены. Он прост в разработке и требует простой формы.

Плоские плиты идеально подходят для пролетов от 6 до 8 м и временных нагрузок от 3 до 5 кН/м2. Кроме того, диапазон пролетов для предварительно напряженных плоских плит составляет от 8 до 12 м, и они также могут быть установлены как плиты с пост-напряжением.

Преимущества использования плоских плит включают недорогую опалубку, открытые плоские потолки и более быстрое строительство. Плоские пластины имеют низкую способность к сдвигу и относительно низкую жесткость, что может вызвать видимый прогиб.

Обычно это железобетон, непосредственно защищенный колоннами или колпаками, без использования балок. Этот тип плиты обычно прост в сборке и требует небольшой обработки. Нагрузки перемещаются прямо к колоннам.

Плоские плиты идеально подходят для 6-9м интервалы, и 4-7КН/м2 для временных нагрузок. Им требуется больше опалубки, чем плоских листов, особенно для капителей колонн. Просто откидные панели используются в большинстве случаев без капителей колонн. Это может быть построено в виде плоских плит с пост-напряжением.

Конструкция этого типа плит аналогична конструкции односторонних плит на балках, но может потребоваться больше опалубки, так как двусторонние плиты поддерживаются с обеих сторон. Балочные плиты идеально подходят для пролетов от 6 до 9 м и временных нагрузок 3-6 кН/м2. Балки увеличивают жесткость плит, что приводит к относительно малому прогибу. Для балок необходима дополнительная опалубка.

Twintec ‘Jointless’ — большие плиты перекрытия из железобетона, армированного стальным волокном (SFRC)

• Дом:
• Дизайн . Строить . Гарантия :
• Концепция Twintec

Дизайн . Строить . Гарантия

«Бесшовные» плиты перекрытий Twintec отличаются исключительной долговечностью и эксплуатационными характеристиками. Полы отлиты большими панелями из железобетона, армированного стальной фиброй. Они не требуют традиционных усадочных швов, вызванных пилением, которые являются основной причиной проблем с полом.

Из-за практических ограничений на площади, которые могут быть построены одновременно, Twintec использует стальные армированные конструкционные швы по краям каждой панели.

Благодаря проверенному опыту проектирования, поведения бетона и технологии SFRC, а также строгому мониторингу и контролю производства, Twintec может производить панели размером до 2500 м2, в зависимости от качества и доступности бетона.

Применение для бесшовных плит перекрытий

• Универсальные склады/распределительные центры
• Склады ВНА
• Холодильные склады
• Производственные помещения
• Выставочные/конференц-центры
• Ангары для самолетов
• Центры обработки данных
• Мощение снаружи
• Контейнерные площадки

Преимущества

Основные характеристики бесшовной плиты перекрытия

Снижение затрат на техническое обслуживание

Равномерно перемешанные стальные волокна устраняют необходимость в усадочных швах, вызванных распилом, которые являются основной причиной проблем с полом и самыми большими затратами на текущее обслуживание обоих полов. пол и оборудование.

Эффективность MHE

Без усадочных швов, вызванных пилением, и со стальными армированными конструкционными швами только по краям каждой панели оборудование MHE может работать с оптимальной эффективностью.

Более быстрое производство

Благодаря армированию из стальных волокон, включенных в бетон, нет необходимости размещать стальную арматуру перед бетонными работами, и достигается непрерывная заливка больших панелей, что обеспечивает более безопасную рабочую среду.

Улучшенные долговременные допуски на плоскостность

SFRC уменьшает пластическую осадку, что приводит к более достижимым допускам плоскостности и отсутствию восстановительного шлифования.

Повышенная устойчивость и долговечность

Уменьшенная толщина плиты, замена цемента и возможность использования переоцененных волокон. Стальная фибра, равномерно распределенная по всему бетону, обеспечивает повышенную ударопрочность.

Оптимизированная конструкция

Ряд экономических преимуществ за счет экономичных инженерных решений, включая повышение производительности, более тонкие плиты перекрытия, для которых требуется меньше бетона, а также оптимизированное расстояние между сваями и их размеры.
