Усиление ребристых плит перекрытия

В общем процентном соотношении немалой разновидности перекрытий, используемых на сегодняшний день в строительстве, преобладают конструкции из ребристых плит. И в этом для специалистов ничего удивительного. Именно ребристые перекрытия «умеют», как никакие другие, максимально равномерно распределять нагрузку от других элементов здания, какими бы тяжеловесными они не были.

Ребристое перекрытие представляет собой цельную плиту и ряд продольных элементов, выполняющих функцию балок. Эти фрагменты работают на изгиб. Если нагрузка на конструкцию слишком велика, к ней могут добавляться поперечные рёбра.

Другая характерная особенность ребристых плит в том, что удалённый из зоны растяжения бетон максимально концентрируется в зоне сжатия. Всё это вкупе со специальным армированием и ребристой поверхностью позволяют экономить непосредственно бетон. При этом без изменения прочности плиты уменьшается её толщина.

• объекты промышленного назначения;
• чердаки и мансарды больших по площади комплексов, например, крупных торговых центров.

Использование ребристых перекрытий в жилом фонде ограничено – их нижняя поверхность требует обшивки, что не всегда оправдывает трудозатраты при строительных работах.

Несмотря на свою завидную износостойкость, ребристые перекрытия, как и любые другие архитектурные конструкции, в силу ряда причин (от естественного износа до неблагоприятных погодных воздействий и дополнительных нагрузок после перепланировок) теряют свою проектную прочность. И тогда специалисты прибегают к их усилению.

Этот метод на сегодняшний день – самый распространённый. Главная особенность армирования ребристой плиты в том, что оно выполняется при помощи так называемого пространственного шпренгеля.

Шпренгельная рубашка образует на поверхности ребристых плит своеобразные пересекающиеся полости с полноценными функциями рёбер жесткости, собственно, благодаря чему перекрытие и усиливается.

Стоит отметить, что отдельные фрагменты усиливающей обрешетки свариваются между собой и устанавливаются на перекрытия только после того как конструкция подвергнется жёсткой проверке на прочность.

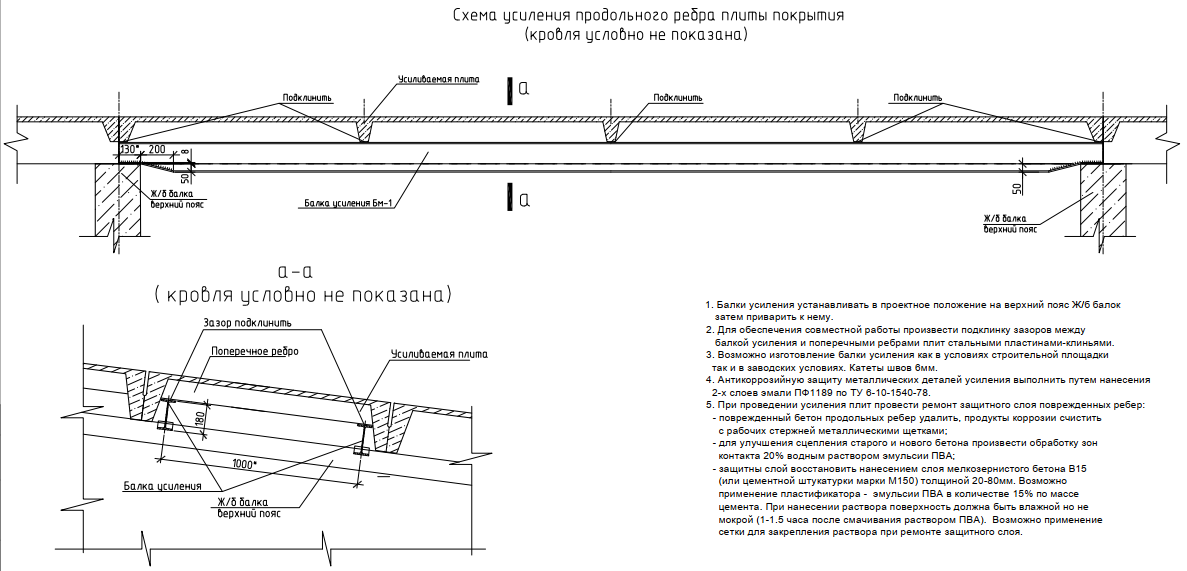

Иногда для полноценного укрепления плит стандартной процедуры армирования бывает недостаточно. В таких случаях специалисты рекомендуют монтировать дополнительные опоры.

Конструктивно, это – часто используемые при различного рода усилениях металлические фермы с треугольным сечением. Опоры необходимо надежно прикрепить к несущим элементам. При таком «раскладе» они берут на себя функцию строенных балок, частично снимающих нагрузку с перекрытий.

Этот способ используется в том случае, когда вам необходимо существенно увеличить несущую способность и прочность перекрытий. Для этого нужно провести утолщение плиты дополнительным слоем бетона.

Этот вид усиления предполагает некоторые подготовительные работы. Так, для улучшения адгезии перекрытия и нового бетонного раствора требуется предварительно очистить его поверхность от любых загрязнений.

Далее на поверхность плиты укладывают армированную обрешётку – для максимального удобства работ по приданию усиливающему бетонному слою требуемой жёсткости. И полученную смесь при помощи торкрет-машины заливают в подготовленную конструкцию.

Усиление плит перекрытия | Как производится и для чего нужно

Разграничения между этажами, их разделение выполняется простым способом — заливкой монолитной пластины или укладкой разрозненных плит. Первый способ более трудоемкий, к тому же из-за стыков между соседними деталями в процессе эксплуатации здания происходит естественный износ, который требуется вовремя устранять для сохранения несущих конструкций. Для этого усиливают плиты перекрытия.

Для чего нужны плиты перекрытия

В зданиях с несколькими этажами необходимо разграничивать их, для чего при строительстве возводятся перегородки. Каждая одновременно служит потолком для нижнего яруса и полом для верхнего. Конструкция укладывается на несущие стены, создавая дополнительные ребра жесткости. Это позволяет снизить нагрузку на другие поверхности, что увеличивает износостойкость, продлевает срок службы. Заливка монолитной конструкции считается более трудоемкой, требует специфической подготовки бригады, оборудования. Поэтому чаще выбирается более простой способ возведения — укладка плит. В процессе требуется только кран и строительный материал.

Оценка перекрытий перед их усилением

Перед тем, как усиление плит перекрытия будет запланировано, требуется оценка состояния конструкций. Она выясняется специалистами организации, несущей ответственность за техническое состояние здания. Степень жесткости перекрытия оценивается с помощью ультразвуковых и лазерных приборов, также применяется визуальный осмотр.

Значительное снижение характеристик происходит из-за разрушения армирующей конструкции, расположенной под слоем бетона. Подобное разрушение легко заметить по ржавым пятнам на поверхности потолка и пола, отслойкам штукатурки, трещинам. Каждое место измеряется, выясняется глубина проникновения коррозии.

Из-за ошибок в расчетах и неправильно выбранного размера может происходить провисание. Его также заметно при визуальной оценке, но степень определяется лазерным прибором, способным определить точные размеры дефекта.

Укрепление монолитных ЖБ плит

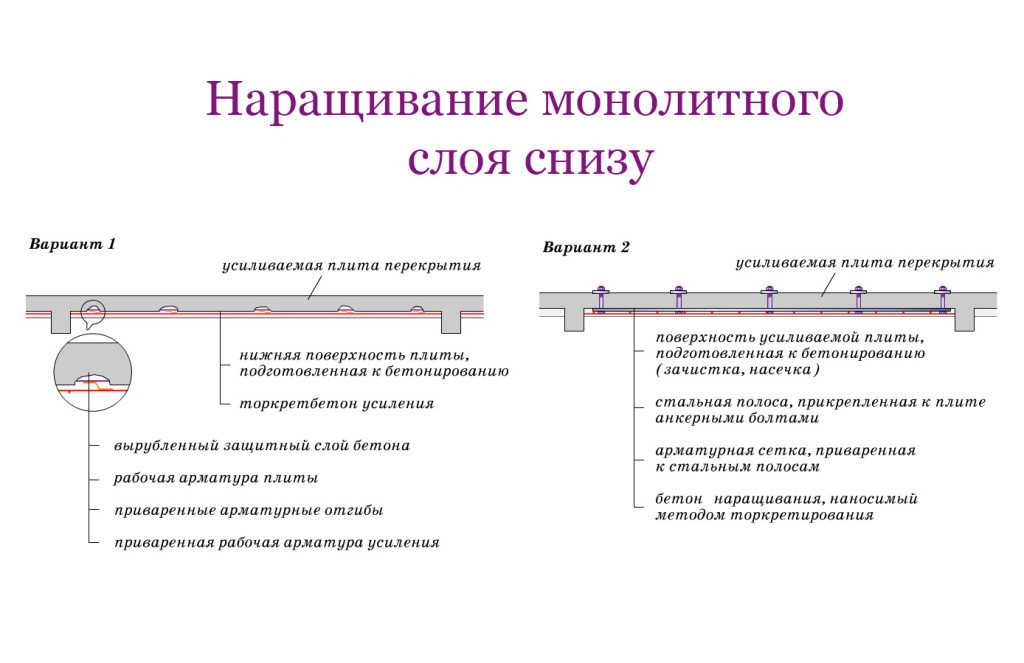

Усиление монолитной плиты перекрытия осложняется отсутствием полостей, которые можно было использовать для армирования. Поэтому единственным доступным способом остается нанесение дополнительного слоя на уложенную поверхность. Важно соблюдать правила:

• перед началом необходимы точные данные планируемого увеличения веса конструкции. Это требуется для расчета повышения нагрузки на несущие стены. В ряде случаев усиление монолитного перекрытия невозможно;
• армирование должно производиться на всей поверхности, а не частями. Иначе возникает опасность обвала;
• усиление плит перекрытий производится торкретированием — нанесением тонкого слоя бетона под давлением специальной пушкой.

После произведенных работ потребуется дополнительное косметическое вмешательство, так как поверхность нового слоя не будет гладкой из-за металлических ячеек внутри. Но созданное укрепление благодаря технологии нанесения будет иметь хорошее сцепление, что гарантирует качественный результат.

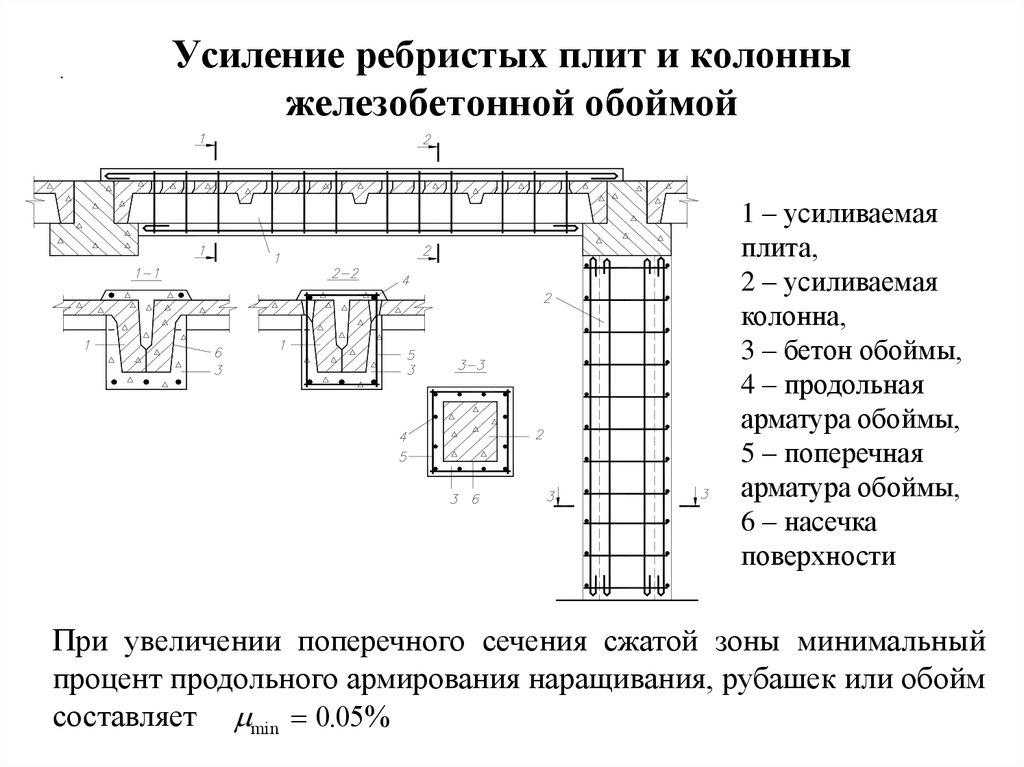

Как укрепить ребристые плиты перекрытия

Усиление ребристых плит перекрытия производится укладкой опалубки и заливкой дополнительного слоя бетона.

1. К соседним конструкциям крепятся уголки, на которые навешивается опалубка из доски.
2. Сооружается дополнительный армирующий слой.
3. Полученная полость заполняется бетоном.

Часто усиление ребристых плит перекрытия производится комплексно, с захватом соседних конструкций из-за характерного разрушения. Это позволяет остановить имеющееся разрушение, предотвратить дальнейшие трещины и сколы.

Укрепление пустотных плит перекрытия

Способов усиления пустотных плит перекрытия несколько. Выбрать определенный помогает характер имеющегося разрушения и причина, по которой оно возникло. В соответствии с этим выбираются и строительные материалы.

Разгружающие балки

Если при проектировании произошел просчет, и нагрузка на плиты и бордюр тротуарный не соответствует планируемой, перекрытие деформируется. Для снижения постоянных напряжений и исключения разрушений к основанию крепятся разгружающие балки. В зависимости от степени износа, конструкция располагается сверху или снизу, а также внутри, в имеющейся полости. Балка может находиться в границах одной плиты или захватывать соседние, если наиболее напряженным является стык.

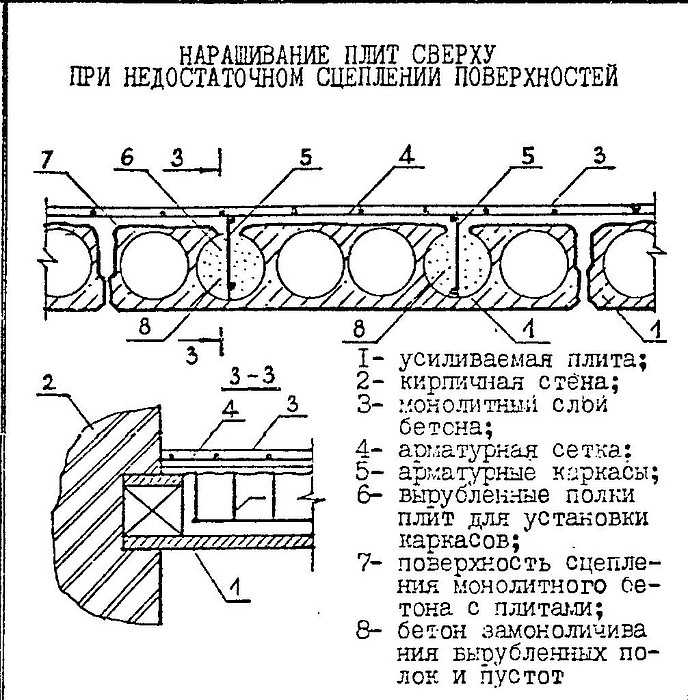

Наращивание имеющегося слоя

Производится с помощью нанесения дополнительного слоя бетона. При большом износе покрытие не всегда качественно сцепляется с изнашивающейся поверхностью, поэтому армирующие конструкции размещают также в пустотах. Если и это невозможно, применяется стеклоткань или листовой металл, который крепится полимерным раствором.

Сокращение пустот

Усиление пустотных плит может производиться заливкой бетона в полости с предварительным армированием. Это увеличивает нагрузку из-за веса, но обеспечивает большую прочность.

Усиленные плиты перекрытия могут обходиться без дополнительных ремонтных работ до 20 лет. Единственной опасностью восстановления является неверный расчет несущих способностей конструкции, поэтому подобные работы производятся квалифицированными бригадами с предварительной подготовкой.

О компании

ООО «Новотех-Строй» реализует широкий ассортимент материалов для капитального строительства: железобетонные изделия, нерудные материалы, керамзит, бетон, цементный раствор, стеновые блоки, тротуарная плитка и многое другое.

Ищете железобетонные изделия в Казани с доставкой в кратчайшие сроки? Тогда спешите оставить зявку по телефонам: +7 (843) 290-57-41, +7 (843) 226-77-00!

Гарантии оплата и прочее

«Новотех-Строй» гарантирует качество поставляемой продукции. С каждым клиентом мы заключаем договор, подтверждающий обязательства с обеих сторон.

Мы принимаем оплату как на рассчетный счет, так и наличными.

Мы производим доставку нашей продукции по Казани и Республике Татарстан.

Ознакомьтесь с нашим каталогом. Если Вы по какой-то причине не нашли того, что искали, обратитесь к менеджеру.

Заказать звонок

!

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

Конструктивное проектирование ребристых плит

Ребристая плита представляет собой тип железобетонной плиты, в которой часть объема бетона в зоне растяжения удалена и заменена пустотелыми блоками или оставлена ​​в виде пустот. Это уменьшение объема бетона в зоне растяжения (ниже нейтральной оси) основано на предположении, что прочность бетона на растяжение равна нулю, следовательно, все растягивающие напряжения ложатся на арматуру в зоне растяжения. Полученная конструкция значительно легче сплошного поперечного сечения.

Эта концепция проектирования и строительства полезна при возведении перекрытий с большими пролетами (скажем, с пролетами более 5 м), когда собственный вес становится чрезмерным по сравнению с приложенными стационарными и вынужденными нагрузками, что приводит к неэкономичности метода строительства. Одним из способов решения этой проблемы является использование ребристых плит, которые подходят для более длинных пролетов, выдерживающих небольшую нагрузку, например, в жилых или коммерческих зданиях.

Пример конструкции
Компоновка плиты перекрытия показана на рис. 1 ниже. Спроектируйте пол таким образом, чтобы он удовлетворял предельным требованиям по предельным состояниям и эксплуатационным требованиям. (Марка бетона = 30 МПа, предел текучести арматуры = 500 МПа, переменное воздействие на пол = 2,5 кПа, предел огнестойкости = 1 час 30 минут).

Расчет нагрузки
Для расстояния между ребрами 550 мм;

Постоянные действия
Вес покрытия: 0,050 × 25 × 0,55 = 0,6875 кН/м
Вес ребер: 0,15 × 0,2 × 25 = 0,75 кН/м 5/6 кН 0,2 0,6 0,2 0,6 Вес отделки: 1 м
Допуск на перегородки: 1,5 × 0,55 = 0,825 кН/м
Собственный вес полого глиняного горшка = 0,65 кН/м
Общая статическая нагрузка г _к = 3,572 кН/м

Переменное действие(я)
Переменное действие q _k = 2,5 кН/м ²
Переменное воздействие на ребристую балку = 2,5 × 0,55 = 1,375 кН0/м 2 При предельном предельном состоянии 900; 1,35G _K + 1,5Q _K = 1,35 (3,572) + 1,5 (1,375) = 6,8847 кН /м

Структурный анализ
Максимальный момент SPAN = M _ED = QL ² /89777 M _ED = QL ² /89779 /8 7 M _ED = QL ² /899 /8 /8 77777777777777777 гг. = (6,9 × 5 ² )/ 8 = 21,56 кНм
Перерезывающая сила на опоре, V _Ed = ql/2 = (6,9 x 5)/2 = 17,25 кН

Пролет должен быть выполнен в виде тавровой балки. Перейдите по этой ссылке, чтобы узнать, как рассчитать эффективную ширину полки балки в соответствии с Еврокодом 2. В этом случае ширина полки принимается как расстояние между центрами ребер.

Конструкция пролета тавровая;
M _Ed = 21,56 кН·м

Эффективная глубина (d) = h – C _{ном. бруски для стремян (звеньев)
d = 250 – 25 – (12/2) -8 = 211 мм}

k = M _Ed /(f _ck bd ² ) = (21,56 × 10 ^{3 9 0038 6 6 × 550 × 211 2 ) = 0,0293
Так как k < 0,167, усиление сжатия не требуется}

z = d[0,5+ √(0,25 – 0,882k)]
k = 5{d+0,0709 90 [0,25 – (0,882 × 0,0293)]} = 0,95d = 200,45 мм

Глубина до нейтральной оси x = 2,5( d – z ) = 2,5(211 – 200,45) = 26,375 мм h < 9,2,20027 f (62,5 мм)

Таким образом, ребро может иметь прямоугольное сечение;

Area of ​​tension reinforcement A _s1  = M _Ed /(0. 87f _yk  z)
A _s1  = M _Ed  / (0.87f _yk z) = (21.56 × 10 ⁶ ) / (0,87 × 500 × 0,95 × 211) = 247,26 мм ²

Предоставление 3H22 BOT (A _SPOV = 339 мм ² )

Проверка для отклонения
9.Trail = A _77.

. / bd = 247,25 / (550 × 211) = 0,00213
ρ ₀ = коэффициент референтного усиления = 10 ^-3 √ (F _CK ) = 10 ^-3 √ (30) = 0,00547 9009) с rTip ≤ р ₀ ;
L/d = k [11 + 1,5√(f _ck ) ρ ₀ /ρ + 3,2√(f _ck ) (ρ ₀  / ρ – 1) ^{(3⁄2) 9003 ]
k = 1,0
л/д = 1,0 [11 + 1,5√(30) × (0,00547/0,00213) + 3,2√(30) × [(0,00547/0,00213 – 1) (3/2) ]
л/ г = 1,0 [11 + 21,098 + 34,416] = 66,514}

β _s  = (500 As _prov )/(f _yk  As _req ) = (500 × 339) / (500 × 247.26) = 1. 371

b _eff / b _w = 550/150 = 3,66 > 3

Следовательно, умножьте отношение базовой длины к эффективной глубине на 0,8

Следовательно, ограничение L/d = 1,37 × 0,8 × 66,514 = 72,899
Фактическое значение L/d = 69 693/2

Так как Фактическая L/d (23,696) < Предельная L/d (72,899), отклонение удовлетворительное.

Дизайн сдвига
Максимальная сила сдвига в RIB V _ED = 17,25 кН

V _{RD, C} = [C _{RD, C} .K. К. ₁ 7777777777777777777777777777777777777777778 года, C . CK ) ^(1/3) + K ₁ . Re _CP ] B _W .D ≥ (V _MIN + K ₁ . R _CP ) B _W .

C _Rd,c  = 0,18/γ _c  = 0,18/1,5 = 0,12
k = 1 + √(200/d) = 1 + √(200/211) = 1,973 < 2.0, therefore, k = 1.973
V _min  = 0.035k ^(3/2)  f _ck ^{0. 5}
V _min = 0.035 × (1.973) ^1.5  × 30 ^0.5 = 0,53 Н/мм ²
ρ ₁ = As/bd = 339/(150 × 211) = 0,0107 < 0,02; Поэтому взять 0,0107

В _{RD, C} = [0,12 × 1,973 (100 × 0,0107 × 30) ^(1/3) ] × 150 × 211 = 23814,989 n = 23,815 кН

с V _{RD, C} 888888 кН

. (23,815 кН) > V _Ed (17,25 кН), поперечная арматура не требуется.

В соответствии с пунктом 6.2.1(4) в ребристых плитах, где возможно поперечное распределение нагрузок, арматуру минимального сдвига можно не использовать. Но для этой конструкции мы предусмотрим минимальное усилие на сдвиг.

Арматура с минимальным сдвигом;
A _sw  / S = ρ _w,min  × b _w  × sinα (α = 90° для вертикальных звеньев)
ρ _w,min  ck = (0,08 × √(f 90028 )) / f _yk = (0,08 × √30)/500 = 0,000876
A _sw /S _мин  = 0,000876 × 150 × 1 = 0,131
Максимальное расстояние между звеньями сдвига 0,131
= 158,75 мм
Обеспечьте H8 мм @ 150 мм c/c в качестве срезных звеньев.

Покрытие плиты
Можно заказать сетку A142 BRC или сетку H8 @ 250 мм c/c

Для получения дополнительной информации о проектировании и консультации по выполнению самого сложного задания на проектирование свяжитесь с автором по адресу [email protected]. Спасибо, и да благословит вас Бог.

Детали и конструкция вафельной или ребристой плиты, преимущества

БЕТОН, вафельная плита

20 ноября 2022 г. Винод Гопинатх Оставить комментарий

Плиты вафельные представляют собой ребристые железобетонные плиты. Вафельная плита, которую часто называют ребристой плитой, представляет собой конструктивный элемент, который является простым сверху и имеет сетчатый рисунок снизу. Вафельная плита, также называемая плитой с двусторонними балками, имеет ребра, идущие перпендикулярно друг другу в двух направлениях на нижней стороне. Эта плита напоминает карманы вафель из-за своего сетчатого рисунка.
