Усиление плиты перекрытия: Усиление железобетонных пустотных плит перекрытий

как укрепить монолитные и многопустотные плиты сверху

Со временем все несущие конструкции зданий и сооружений теряют свои технические характеристики. Это в первую очередь касается линейных опорных элементов, к которым относятся перекрытия. Причинами становятся неправильная эксплуатация объекта, землетрясения, пожары, усадка дома, негативное воздействие влажности и химических элементов. Поэтому, определив изменения в конструкции, проводят усиление перекрытий.

Содержание

1. Усиление плиты перекрытия – для чего необходимо
2. Подготовительные мероприятия
3. Какие способы применяются для укрепления
4. Пустотных
5. Монолитных
6. Ребристых
7. П-образных
8. Как выявить уязвимость плиты
9. Ремонт железобетонной плиты

Усиление плиты перекрытия – для чего необходимо

Основная причина – это потеря своей несущей способности, которая может привести к разрушению. Или меняется назначение помещения в виду установки в нем тяжелого оборудования. Во втором случае усиление производится даже тогда, когда перекрытие находится в технически исправном состоянии.

Подготовительные мероприятия

В первую очередь необходимо провести анализ конструкции – то есть устанавливается ее техническое состояние. Это может сделать специалист, в арсенале которого есть специализированное оборудование. Но иногда и невооруженным глазом видно, что она себя изжила:

• появились трещины, сколы;
• отслоилась стяжка на полу или обрушилась штукатурка с потолка;
• появились пятна темного цвета, говорящие о том, что арматура повреждена.

После чего составляется проектно-сметная документация, на основании которой будет проводиться усиление плит перекрытия. Проводятся расчеты, закупаются необходимые строительные материалы.

Какие способы применяются для укрепления

Сам процесс усиления зависит от того, какая конструкция была использована при строительстве здания. Но есть несколько операций, которые присутствуют в каждой технологии. От них зависит безопасность проводимых работ:

1. Устанавливаются распорки, поддерживающие плитную конструкцию. Здесь можно использовать трубы, бревна, брусы большого сечения.
2. Участки, где предполагается проводить ремонтные работы, полностью очищаются от отделочных материалов.
3. Если повреждена арматура, то ее зачищают от ржавчины и обрабатывают специальными растворами, которые предотвращают появление коррозии металла.
4. С пола удаляется стяжка, с потолка штукатурка или подвесная конструкция.
5. Поверхности тщательно очищаются от мусора и пыли.

Далее рассмотрим по отдельности, как правильно провести укрепление разных железобетонных перекрытий: монолитных, из пустотных, ребристых и П-образных плит.

Пустотных

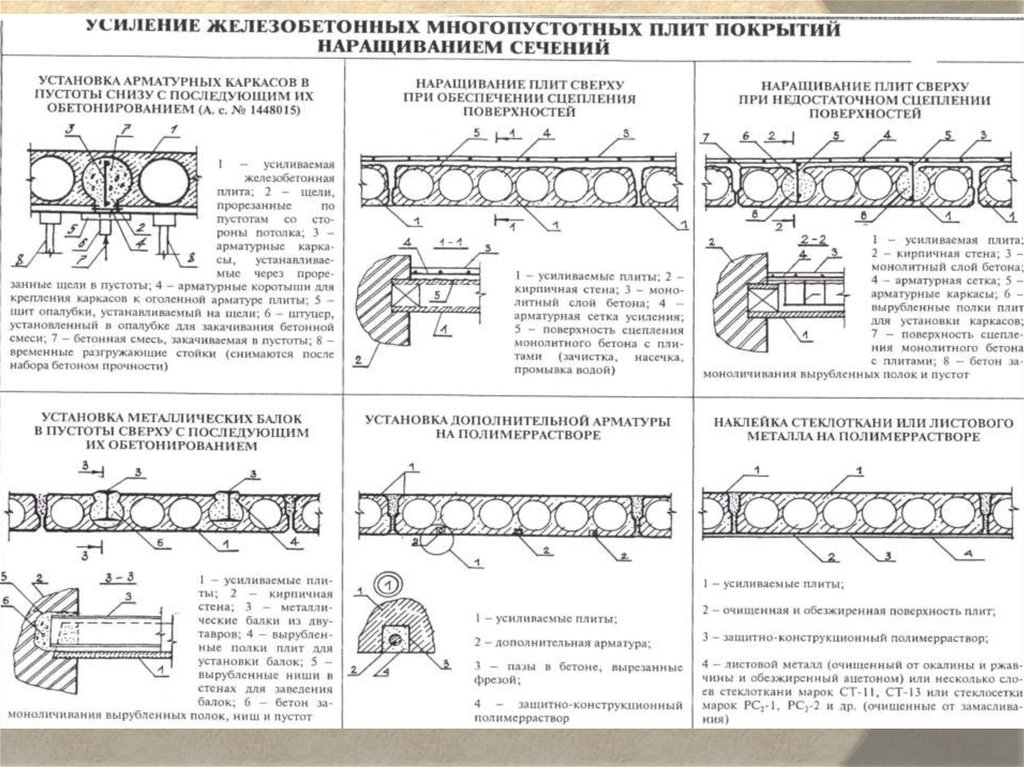

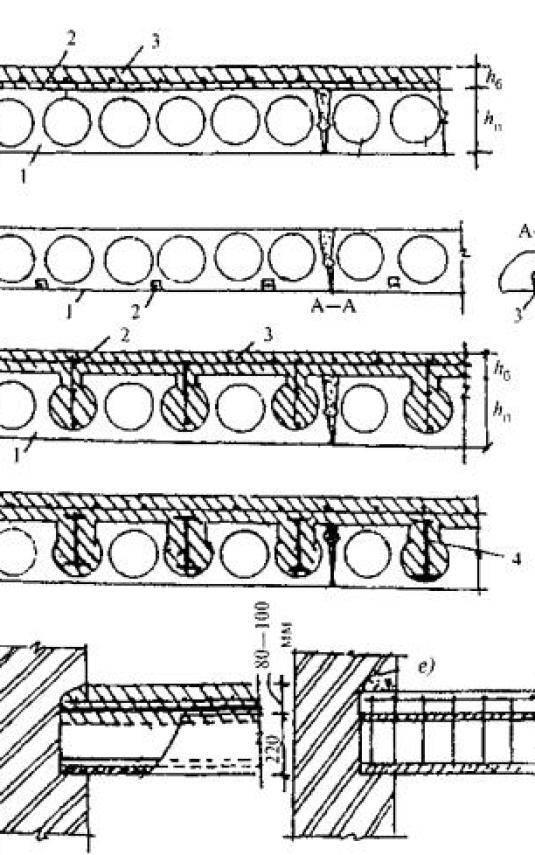

Это один из самых простых способов усиления перекрытий. Все дело в конструкции, а точнее, в пустотах. Их просто надо заполнить бетоном, усилив армирующим каркасом. Поэтому делается это все так:

1. Пустоты вскрываются.
2. В них укладывается стальная арматура.
3. Бетонный раствор подается под давлением, чтобы собой заполнить все пустое пространство до мелких трещин.

Внимание! Для проведения усиления многопустотных плит перекрытия используется только высокопрочный бетон.

Монолитных

Для усиления монолитного перекрытия применяют две разные технологии. Это когда дополнительную усиленную железобетонную конструкцию заливают сверху ремонтируемой плиты или снизу. Второй вариант применяется чаще, потому что именно так можно провести укрепление в зоне изгибающих нагрузок.

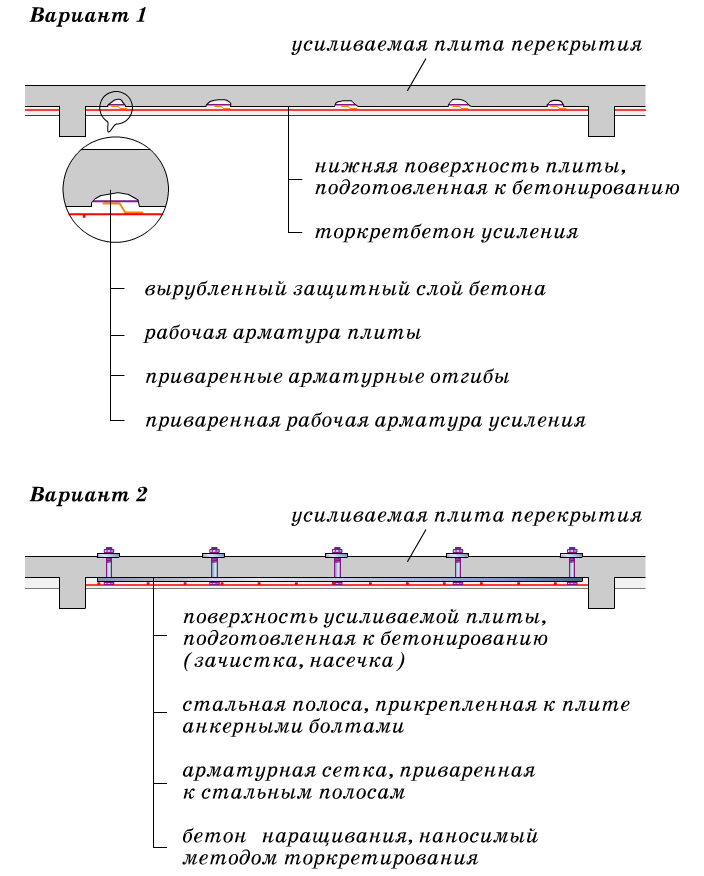

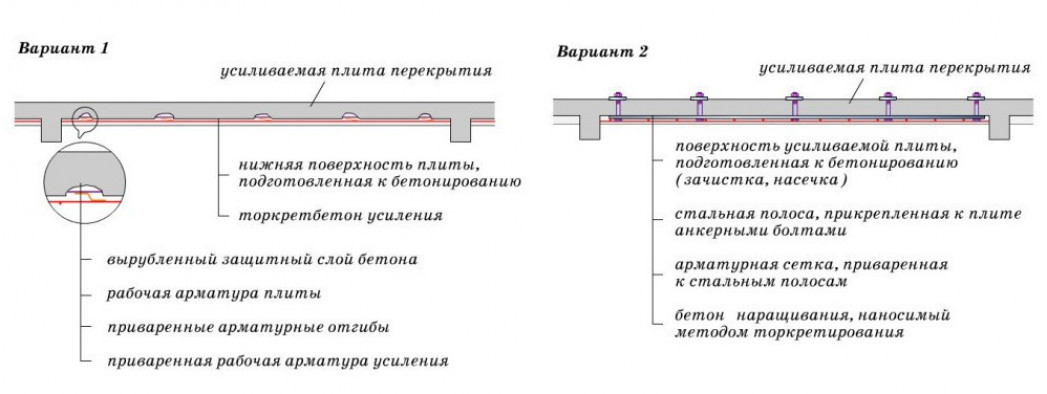

Для этого также применяют две технологии, в основе которых лежит торкретирование бетонного раствора. То есть последний «набрасывается» на армированную ремонтируемую поверхность. А вот монтаж армопояса может производиться по-разному.

1. Его крепят на крюки, которые сами прикреплены к армокаркасу ремонтируемой плиты.
2. На стальные пластины, которые прикреплены к плите через сквозные анкера.

Первый же вариант проще. Арматура укладывается поверх плиты перекрытия и крепится к ее армокаркасу вертикальными штырями с помощью сварки. После чего по периметру устанавливают опалубку, в которую заливают бетонный раствор. За последним ухаживают, как за обычной толстой стяжкой.

Ребристых

Здесь используются те же технологии, как в случае усиления монолитной конструкции. Но есть и другой способ. Для этого используется так называемая шпренгельная арматура. Это обычные арматурные стержни, уложенные по диагонали ремонтируемой плиты. Эта конструкция образует два дополнительных ребра жесткости, которые увеличивают несущую способность перекрытия.

И третий вариант – установка поддерживающих колон. Нередко два последних метода применяют сразу одновременно. Это гарантированно увеличение жесткости и прочности.

П-образных

Перекрытия этого типа отличаются от предыдущих тем, что они установлены на стены или ригеля не своей плоскостью, а выступающими ребрами (полками).

1. Заливка бетонного раствора на арматурный каркас. Процесс производится снизу ремонтируемой конструкции. Для этого арматурная сетка навешивается на крюки или кольца, которые крепятся к арматуре перекрытия. Снизу подвешивается или устанавливается на подпорки сплошная опалубка. После чего сверху плиты делается отверстие, куда заливается бетонный раствор.
2. Монтаж несущего металлопрофиля, обычно швеллера или двутавра. Этот стальной материал укладывается в виде решетки снизу, и опирается конструкция на несущие стены или ригеля.

Как выявить уязвимость плиты

К усилению железобетонных перекрытий надо подходить с позиции правильного определения дефективности. Но часто визуально изъяны и дефекты не определить, потому что они закрыты подвесными или натяжными потолками, штукатурками, обоями и другими отделочными материалами.

Первый звонок – звук упавшей штукатурки или бетона на подвесную потолочную конструкцию. Или глубокая трещина на оштукатуренной поверхности.

Специалист же, которого вызывают на дефектовку, замеряет параметры плиты: ширину, длину, диагонали и толщину. Если есть отклонения от стандартов, то вероятнее всего перекрытие выгнулось внутрь помещения. После этого необходимо добраться до конструкции сквозь отделку и взять кусок бетона на анализ, который покажет, насколько прочен материал.

Если анализ показал снижение характеристики, то дальнейшие действия:

• осмотр всего перекрытия;
• вскрытие и анализ арматурного каркаса.

Ремонт железобетонной плиты

Нередко встречаются случаи, когда плиты по итогам анализа не утратили своих технических и эксплуатационных характеристик. Тогда обращают внимание на балки и колоны, которые могут со временем потерять свои несущие способности. А значит, приходится проводить усиление железобетонной балки перекрытия или колоны.

Если причины в плитном изделии, то надо определиться, насколько конструкция утратила свои характеристики. Может есть вероятность, что она еще послужит без укрепления. Тогда надо провести ее ремонт.

Обычно это просто стяжка по верхней плоскости. Заделка трещин и сколов по нижней с установкой, если это необходимо, штукатурной сетки.

Усиление плит перекрытия

Современные здания имеют конструкцию, созданную на основе плит перекрытия из железобетона. Такой метод строительства придает сооружениям значительную прочность и надежность. Однако износ делает свое дело, и со временем перекрытия нуждаются в усилении. Если не выполнять эту процедуру, эксплуатация здания становится небезопасной. Со временем износ перекрытий может вызвать обрушение строения.

Перекрытие выполняют и в обычных многоквартирных домах. Необходимость в этом возникает из-за физического износа или необходимости проведения перепланировки здания. Упрочнение также производится в случае наличия монтажных дефектов или инженерных ошибок.

Как определяют износ?

Перед тем как проводить усиление плит, нужно определить состояние перекрытия. Это делают посредством визуального осмотра, а также его изучения с помощью специальных приборов.

Частая проблема — частичное или полное разрушение арматуры, возникающее из-за влияния коррозии. Как правило, это сопровождается разрушением бетонных слоев и проявлением ржавчины на каркасе из арматуры. Поврежденные плиты характеризуются слабой прочностью и обладают низкой несущей способностью.

Признаки износа перекрытий бывают следующими:

• наличие сколов и трещин;
• темные и светлые пятна на плитах;
• отслоение штукатурки.

С помощью инструментов можно измерить глубину и толщину трещин, уровень деформации перекрытий, а также динамику. Способы и технологии, применяемые для усиления перекрытий, определяются на основе полученных данных.

Как усиливают ребристые плиты?

При сооружении промышленных строений обычно используют сборно-ребристые плиты. Чаще всего их применяют при возведении кровли.

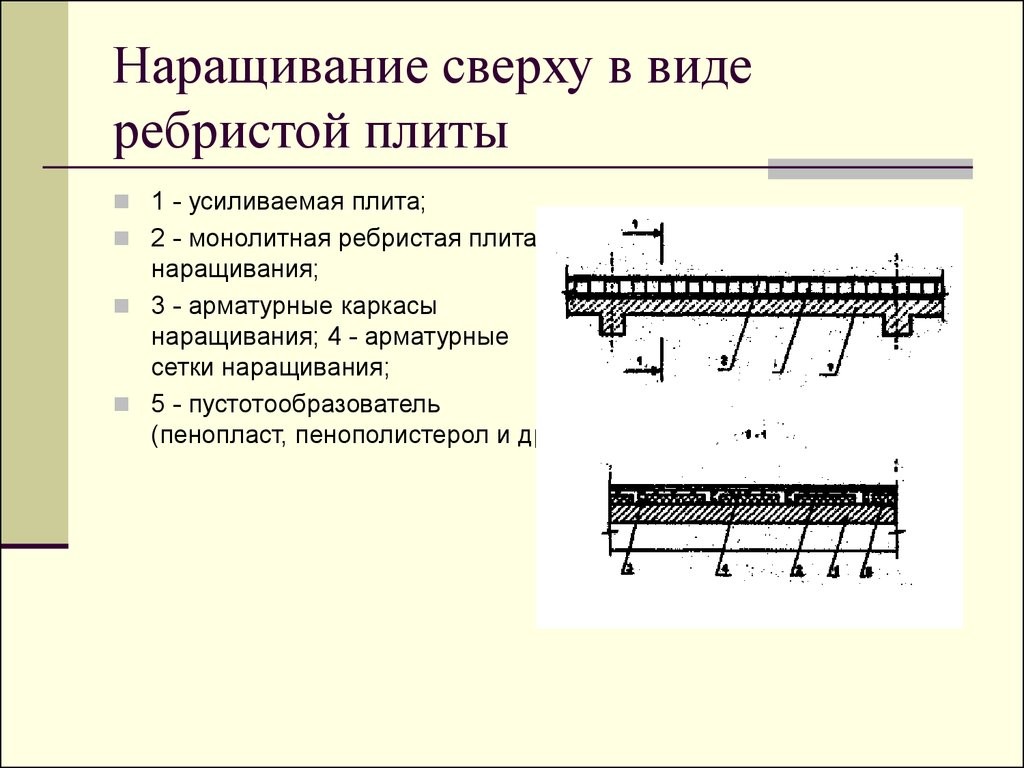

Усиление проводится посредством наклеивания композитной ленты. Количество слоев зависит от уровня необходимой прочности. Он рассчитывается на основе анализа износа конструкции. Опорные компоненты системы усиливаются посредством монтажа хомутов с болтовыми соединениями.

Реберные плиты конструкций из металла требуют особого подхода. Для их усиления используют балки из стали. В области разрушения или просадки ребер удобно применять уголок с габаритами 120х120 миллиметров или 100х100 миллиметров. Чтобы это сделать, нужно в опорных областях создать зазор. Его глубина должна быть от 100 до 120 миллиметров. В этом зазоре размещают нижнюю полку уголка.

Еще один способ усиления реберных плит — формирование каркаса из стальных балок. В основном для этого используют швеллер. Данный подход позволяет изменить распределение нагрузок, перенести часть из них на балочный каркас и стены. Посредством стяжек в виде шпилек на базе болтового соединения осуществляют закрепление поперечных планок.

Как укрепляют монолитные плиты?

Самые прочные — монолитные перекрытия. Они характеризуются высокой материалоемкостью и значительным весом. Стоимость таких конструкций высокая. Поэтому их применение часто невыгодно, исходя из экономических соображений.

Самый распространенный способ усиления заключается в формировании дополнительной плиты, располагаемой поверх старой. В некоторых ситуациях ее применение не будет эффективным, поскольку в итоге создается большая нагрузка на имеющееся перекрытие.

Следующий способ — использование поддерживающих компонентов из стали. Для этого применяют профили и балки. Из них создают опоры, способствующие изменению распределения нагрузки. Также допустимо применение шпренгельной арматуры и опор в виде колонн. Важно корректно оценить возможность установки таких конструкций в многоэтажных зданиях.

Как укрепляют пустотные плиты?

Пустотные плиты широко используются в строительстве. Они характеризуются малой массой в сочетании с достаточной жесткостью и прочностью. Эти конструкции обладают невысокой ценой. Они легко укладываются посредством крана, что гарантирует быстроту строительства.

Методы укрепления пустотных плит зависят от характеристик. Нужно учитывать их длину. Значение этого показателя зависит от марки плиты:

• ПНО — 6300 мм;
• ПК — 7200 мм;
• ПБ — 10800 мм.

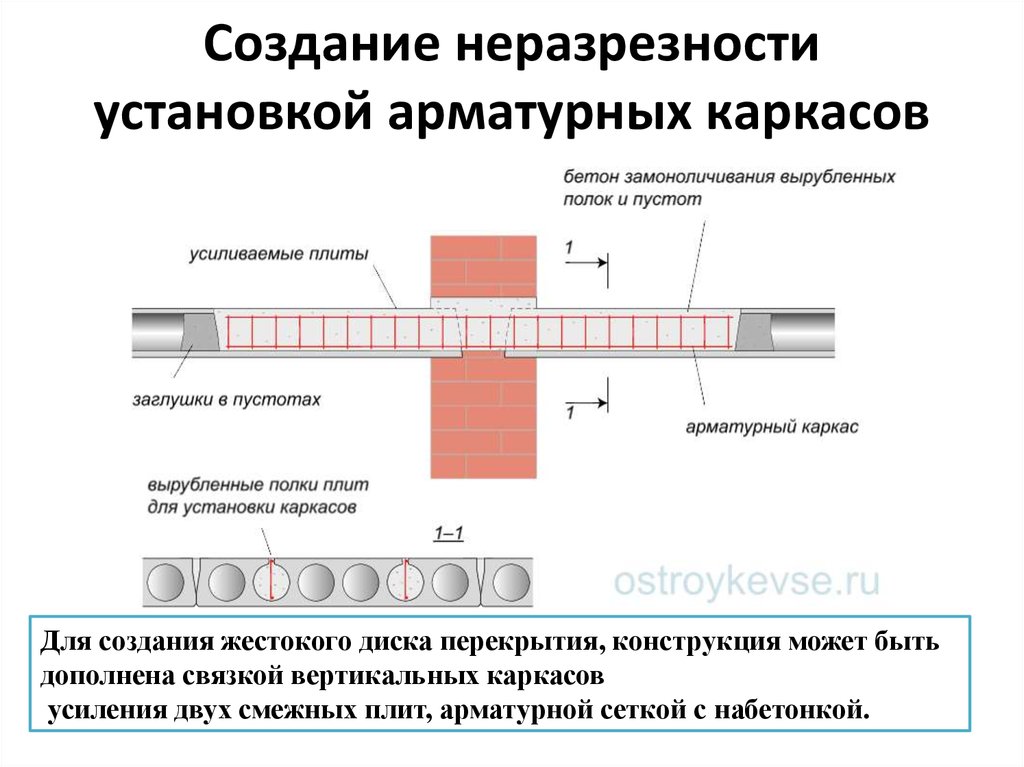

К методам укрепления таких перекрытий относят заливку пустот плит, которая предусмотрена их конструкцией. Способ является эффективным в случаях, когда нужно устранить трещины или небольшие дефекты поверхности. Метод подразумевает удаление стяжки и создание углублений над пустотами. Их ширина, как правило, не превышает 100 мм. В углубления выполняется укладка нового вертикального армирующего каркаса. Затем осуществляется заливка раствором.

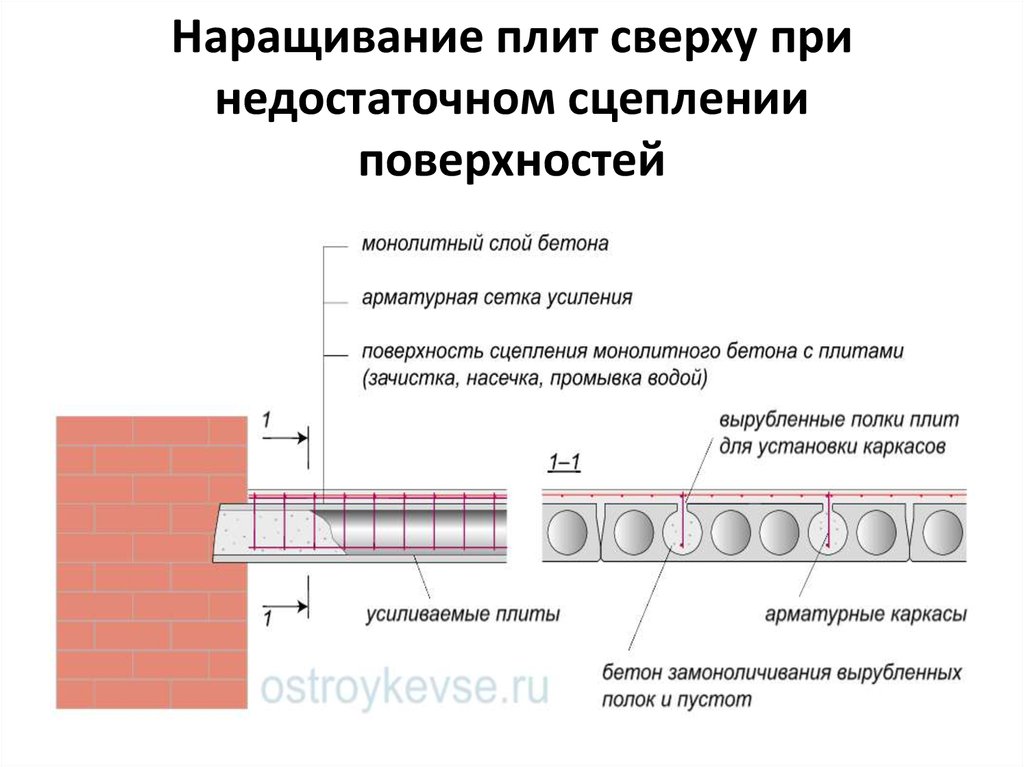

Укрепление пустотных плит также выполняют с помощью наращивания толщины стяжки. Данный метод называют «набетонкой». Показатель прочности укрепления прямо зависит от степени сцепки старой поверхности с новым слоем.

Плиты перекрытий – Основы для инженера-строителя

Минимальное армирование

В массивных железобетонных плитах армирование в любом направлении, выраженное в процентах от общей площади сечения бетона, должно быть не менее:

а) 0,15 % при использовании плоских стержней и

b) 0,12% при использовании деформированных прутков или сварной сетки с высоким пределом текучести (горячекатаные и холодноскрученные).

Расстояние, крышка и диаметр

Интервал

а) Шаг стержней основной напрягаемой арматуры в сплошной плите должен быть не более чем в три раза больше эффективной глубины такой плиты или 450 мм, в зависимости от того, что меньше.

b) Шаг распределительных стержней или шаг стержней, защищенных от усадки и температуры, не должен превышать 5-кратную эффективную глубину такой плиты или 450 мм, в зависимости от того, что меньше. В Таблице C-6 (см. Приложение C) приведены площади стержней для различных расстояний и диаметров стержней.

Покрытие

а) Покрытие на каждом конце арматурного стержня должно быть не менее 25 мм и не менее двойного диаметра такого стержня.

б) Минимальное покрытие арматуры (на растяжение, сжатие, сдвиг) должно быть не менее 15 мм, но не менее диаметра стержня.

Диаметры стержней

Основные стержни в плите должны быть не менее 8 мм (стержни с высоким пределом текучести) или 10 мм (простые стержни), а диаметр распределительной стали должен быть не менее 6 мм. Диаметр стержня также не должен превышать одной восьмой толщины плиты.

Свободно поддерживаемые плиты

Плиты, пролетающие в одном направлении

Плита, поддерживаемая с двух противоположных сторон только стенами или балками, называется пролетной в одном направлении. Плита считается пролетной в одном направлении, даже если плита опирается на все четыре стороны, если эффективная длина плиты в два раза превышает ее эффективную ширину. Более короткий пролет следует учитывать при проектировании.

На рис. 9.1 показаны общие детали перекрытия, пролетающего в одном направлении. Он четко указывает размер и толщину плиты и арматуры, покрытие и расстояние. Толщина плиты указывается как в плане, так и в разрезе. Там, где используются серии одинаковых полос, обычно отображается только одна полоса. Стержни в более коротком направлении (основные стержни) размещаются в нижнем слое. Не менее 50 процентов основной арматуры, предусмотренной в середине пролета, должны доходить до опор. Остальные 50 процентов должны простираться в пределах 0,1 x l от опоры.

Стержни в более длинном направлении плиты называются распределительными или поперечными стальными. Они способствуют распределению напряжений, вызванных дополнительной нагрузкой, изменениями температуры и усадкой в ​​процессе затвердевания. Эти стержни укладываются в верхний слой и связываются с основными стальными стержнями, чтобы удерживать их в правильном положении во время бетонирования.

Плиты, пролетающие в двух направлениях

Простая плита, пролетная в двух направлениях (ly/lx

Защемленные плиты

Когда углы плиты не поднимаются, могут применяться следующие упрощенные правила детализации, при условии, что плита рассчитана на преимущественно равномерно распределенные нагрузки.

Примечание 1. Анализ равномерно распределенной нагрузки и сосредоточенной нагрузки можно проводить отдельно и с использованием соответствующих теорий. Определенные таким образом количества армирования должны накладываться друг на друга.

Примечание 2 – Если в расчете предполагается, что концевая опора является свободной опорой, но если характер конструкции таков, что тем не менее на опоре может возникать защемление, может быть принят удерживающий момент, равный половине момента в середине пролета рассматриваемой полосы.

Плиты считаются разделенными в каждом направлении на средние полосы и краевые полосы, как показано на рис. 9.3, причем средняя полоса составляет три четверти ширины, а каждая краевая полоса — одну восьмую ширины.

Растянутая арматура, предусмотренная в середине пролета в средней полосе, должна проходить в нижней части плиты в пределах 0,25 x l от непрерывного края или 0,15 x l от прерывистого края.

По непрерывным краям средней полосы натяжная арматура должна проходить в верхней части плиты на расстоянии 0,15 x l от опоры, и не менее 50 процентов должны проходить на расстоянии 0,30 x l.

На прерывистой кромке могут возникать отрицательные моменты. Они зависят от фиксации на краю плиты, но, как правило, будет достаточно растянутой арматуры, равной 50 процентам от арматуры, предусмотренной в середине пролета, и выступающей на 0,1 x l в пролет.

Усиление при кручении

Усиление при кручении должно быть предусмотрено в любом углу, где плита просто опирается на оба края, сходящиеся в этом углу, и предотвращается ее подъем, за исключением случаев, когда последствия растрескивания пренебрежимо малы.

Он должен состоять из верхней и нижней арматуры, каждая из которых состоит из слоев стержней, расположенных параллельно сторонам плиты и отходящих от краев на минимальное расстояние, равное одной пятой меньшего пролета. Площадь арматуры на единицу ширины в каждом из этих четырех слоев должна составлять три четверти площади, необходимой для максимального момента в середине пролета на единицу ширины плиты (см. рис. 9.4А).

Арматура на кручение, равная половине указанной в 9.4.6, должна быть предусмотрена в углу, состоящем из ребер, только по одному из которых плита является непрерывной. (см. рис. 9.4B.)

Усиление на скручивание не требуется в любом углу, образованном ребрами, по обеим из которых плита является непрерывной.

Плиту следует рассматривать как пролет в одном направлении (в более коротком направлении), если отношение эффективного пролета в более длинном направлении к эффективному пролету в более коротком направлении больше 2.

На рис. 9.5 показано укорачивание стержней в защемленной плите, пролетающей в двух направлениях, на основе приведенных выше правил с использованием прямых стержней или изогнутых стержней.

Входящие углы — Диагональная арматура должна быть размещена во всех входящих углах, чтобы ширина трещин оставалась в пределах допустимых значений (см. рис. 9.6).

Консольные плиты

Основная арматура должна располагаться в верхней части консольной плиты, выступая на достаточную длину над опорой и обратно в нормальный пролет. Анкерный метод обрезки должен соответствовать требованиям, указанным в Разделе 4.

Опора к верху стальных консольных плит на промежутках — (для табуретов и стульев) предпочтительно должна быть указана в деталировочном чертеже. Изгиб основных стержней должен быть таким, чтобы они способствовали поддержке стали, то есть стержни, доходящие до конца, должны иметь вертикальные изгибы с фиксирующим стержнем на изгибе.

Вторичная сталь, расположенная под прямым углом к ​​опоре, может быть спроектирована и детализирована так, чтобы при необходимости нести нагрузку конструкции в подпертом состоянии.

Прогиб консольных плит может быть уменьшен за счет добавления в нижнюю часть прессованной стали. Это также было бы полезно для противодействия возможному реверсированию изгибающих моментов.

Упрощенные правила усечения, показанные на рис. 9.7, могут использоваться для консольных плит, когда они рассчитаны на преимущественно равномерно распределенные нагрузки.

Анкеры и контрмассы к консолям

Консоль в нижней части балки

Убедитесь, что когда консоль находится в нижней части балки, конструкция хомутов в балке обеспечивает момент, сдвиг, натяжение висячим и, при необходимости, кручение.

Если возможно, предусмотреть в детализации этой стали возможность размещения стальной балки без необходимости. продевание стальной балки главной балки через анкерные петли кантилевера. Детали должны соответствовать основным принципам, применимым к углам проема в подпорных стенах и балках. Рисунок 9.8 предусматривает три альтернативных способа крепления стержней к опорным балкам.

ПРИМЕЧАНИЕ. Обратите внимание на особые трудности, вызванные изогнутыми стержнями в стальной балке:

a) Свернутые стержни, идущие к задней части балки, могут сместиться во время заливки бетона.

b) Стержни типа шпильки должны быть связаны с горизонтальным расстоянием между хомутами, и это может вызвать трудности.

c) Петли 270° трудно согнуть и установить на место.

Консоль в верхней части балок

Если слой атмосферостойкости составляет 30 мм или менее, изогните стержни с наклоном, не превышающим 1 к 6 [см. рис. 9.9(A)]. Убедитесь, что комбинация верхних стержней и хомутов обеспечивает необходимое сдерживание. Обратите внимание, что если стержень зашнурован поверх и под стержнями балки, он полностью удерживается при условии, что верхние стержни балки достаточно тяжелые и хомут находится в пределах 50 мм от такого стержня. Если стержень не так зашнурован, детализируйте сталь, чтобы обеспечить анкерное крепление от разрыва (см. рис. 9)..9).

 Консоли вокруг углов

Убедитесь, что в углу консольной плиты детализация такова, что учитывается нагрузка от затяжки и возникающие из-за этого отклонения. Избегайте «веерной» детализации. Будьте особенно осторожны с дренажными отверстиями.

Отверстия в перекрытии

На чертеже должны быть указаны специальные детали отверстий для лифтовых шахт, больших служебных каналов и т. д. в перекрытиях. Такие проемы должны быть усилены специальными балками или дополнительной арматурой вокруг проемов. Должное внимание следует уделять возможности образования диагональных трещин в углах проемов.

Примечание. Количество, размер и положение обрезных стержней зависят от конструкции и должны определяться проектировщиком.

Если проемы малы и плита не подвергается какой-либо особой нагрузке или вибрации, вокруг проемов можно соблюдать следующие общие правила оформления (см. рис. 9.10 и 9.11):

а) По крайней мере, половина основной стали, пересекаемой проемом, должна располагаться параллельно основной стали с каждой стороны проема, продолжая Ld за края проема.

b) Поперек углов прямоугольных отверстий или так, чтобы они обрамляли круглые отверстия, накладывают диагональные швы. Их следует располагать как вверху, так и внизу, если толщина плиты превышает 150 мм. Диаметр этих стержней должен быть таким же, как и у, большего из стержней плиты, а их длина должна быть около 80 диаметров.

Примечание. Как правило, отверстия диаметром менее 250 мм или размером менее 200 x 200 мм могут рассматриваться как незначительные отверстия.

Плиты со сварной проволочной сеткой

Общие положения

Сварная проволочная сетка представляет собой продолговатую или квадратную сетку и поставляется либо в рулонах, либо в плоских листах. Подробная информация о материале, типах и назначении, размерах, размерах листов или рулонов, массе, допусках, механических свойствах и т. д. содержится в IS: 1566-1982 «Технические условия на жесткотянутую стальную проволочную сетку для армирования бетона (вторая редакция)» (см. также раздел 1).

Детализация

Чтобы убедиться, что ткань правильного размера уложена в правильном направлении, на плане должны быть вставлены небольшие эскизы, указывающие направление пролета ткани. Детали A и B на рис. 9.12 обозначают квадратную и продолговатую сварную сетку соответственно на виде плиты в плане.

Фактическое положение листа сварной сетки в панелях плиты может быть показано диагональной линией вместе с описанием используемой сетки. Нижние листы следует изображать по диагонали, проведенной из левого нижнего угла в правый верхний угол. Верхние листы должны быть показаны от верхнего левого угла к нижнему правому углу. График также может быть включен в структурный чертеж с указанием размеров ячеек, длины и ширины, а также деталей раскроя листов сварной сетки для различных панелей плит. Типовой план показан на рис. 9..13 (см. график в разделе 5).

Плоские плиты

Общие положения

Термин «плоская плита» означает железобетонную плиту с перепадами или без них, поддерживаемую, как правило, без балок, колоннами с раструбами или без них (см. рис. 9.14). Плоская плита может быть сплошной плитой или может иметь выемки, сформированные на потолке, так что потолочный перекрытие содержит ряд ребер (вафель) в двух направлениях. Углубления могут быть образованы съемными или постоянными блоками-наполнителями.

(см. рис. 9.15)

а) Лента колонны — Лентой колонны называется расчетная полоса шириной 0,25 х l2, но не более 0,25 х l1 с каждой стороны от осевой линии колонны, где l1 – пролет в направлении определяемых моментов, измеренный между центрами опор и l2 — пролет, поперечный l1, измеренный от центра к центру опор.

b) Средняя полоса – Средняя полоса означает дизайнерскую полосу, ограниченную с каждой из ее противоположных сторон полосой колонны.

c) Панель – Панель означает часть плиты, ограниченную с каждой из ее четырех сторон осевой линией колонны или осевой линией соседних пролетов.

Пропорционирование

Минимальная толщина плиты должна быть 125 мм.

Переливы

Переливы, если они предусмотрены, должны быть прямоугольными в плане и иметь длину в каждом направлении не менее одной трети длины панели в этом направлении. Для наружных панелей ширина капель под прямым углом к ​​прерывистому краю и измеренная от осевой линии колонн, должна быть равна половине ширины капель для внутренних панелей.

Оголовки колонн

Если предусмотрены оголовки колонн, то часть оголовка колонны, которая находится в пределах наибольшего прямого круглого конуса или пирамиды с углом вершины 90 градусов и может быть полностью включена в контуры колонны и оголовка колонны, должна учитываться для целей проектирования (см. 9.13).

Армирование плиты

Шаг

Расстояние между стержнями в плоской плите не должно превышать удвоенной толщины плиты, за исключением случаев, когда плита имеет ячеистую или ребристую конструкцию.

Площадь армирования

При использовании откидных панелей толщина откидной панели для определения площади армирования должна быть наименьшей из следующих величин:

a) Толщина откоса и

b) Толщина плиты плюс четверть расстояния между краем откоса и краем капители.

Минимальная длина арматуры

а) Арматура в плоских плитах должна иметь минимальную длину, указанную на рис. 9.16. Арматура большей длины должна быть предусмотрена, если этого требует расчет.

b) Если соседние пролеты неравны, удлинение отрицательной арматуры за каждую грань общей колонны должно основываться на более длинном пролете.

Анкерная арматура

а) Вся арматура плиты, перпендикулярная прерывистому краю, должна иметь анкерное крепление (прямое, изогнутое или закрепленное иным образом) за внутреннюю поверхность перемычки, стены или колонны в количестве:

при наличии полностью приваренной поперечной проволоки непосредственно над опорой допускается уменьшение этой длины до половины ширины опоры или 5 см, в зависимости от того, что больше;

2) для отрицательного армирования – таким образом, чтобы расчетное напряжение развивалось на внутренней поверхности в соответствии с разделом 4.

b) Если плита не опирается на перемычку или стену, или когда плита выступает за пределы опоры, анкерное крепление должно быть получено внутри плиты.

Когда проектирование основано на методе прямого проектирования, указанном в IS: 456-1978, можно следовать упрощенным правилам детализации, как указано на рис. 9.17. Типичное расположение стержней в плоской плите с откидными панелями показано на рис. 9..17.

Отверстия в плоских плитах

Отверстия любого размера могут быть предусмотрены в плоских плитах, если анализ показал, что требования прочности и эксплуатационной пригодности соблюдены. Однако для проемов, соответствующих следующим требованиям, специальный анализ не требуется (см. также 9.6):

а) Проемы любого размера могут быть размещены в средней половине пролета в каждом направлении при условии сохранения общего количества арматуры, необходимой для стекла1 без проема.

b) В области, общей для двух полос колонн, не более одной восьмой ширины полосы в каждом пролете должно прерываться отверстиями. Эквивалент прерванной арматуры должен быть добавлен со всех сторон проемов.

c) В области, общей для одной полосы колонны и одной средней полосы, не более одной четверти арматуры в каждой полосе должно прерываться отверстиями. Эквивалент прерванной арматуры должен быть добавлен со всех сторон проемов.

Армирование на сдвиг в оголовках колонн и откидных панелях. Наилучший метод обеспечения поперечной арматуры для плит в оголовках колонн состоит в использовании балочных каркасов в одном направлении и стержней в другом направлении, уложенных под и поверх стали в каркасах (см. рис. 9.18).

Другие методы, такие как следующие, также могут быть использованы в зависимости от их пригодности:
а) Половинные или открытые стремена, подвешенные к верхней стали;

b) Использование змеевиков (см. рис. 9.19А).

в) Крестовины из гнутых стержней (для глубоких плит) (см. рис. 9.19Б).

d) Каркасы из конструкционной стали из листового металла.

Еще несколько методов детализации поперечной арматуры в плоских плитах приведены на рис. 9.20–9.22.

Вафельные плиты

Определение

Вафельная плоская плита представляет собой двустороннюю балочную систему. Двусторонняя часть балки может быть объединена со сплошным оголовком колонны или со сплошными широкими секциями балки на осевых линиях колонны для равномерной конструкции по глубине.

Размер вафель

В целях экономии следует использовать многоразовые формы стандартного размера. Они должны обеспечивать ширину ребра не менее 10 см и расстояние между ними не более 100 см, а глубину не более 3,5-кратной минимальной ширины. Стандартный размер может быть принят для этих форм в размере 50 х 50 см, 60 x 60 см, 80 x 80 см и 100 x 100 см и глубины как 15, 20, 25, 30, 35, 40, 45 и 50 см

Детализация армирования в вафельной плите (с твердой головкой и квадратной панелью) 9)

0005

Убедитесь, что не менее 50 % всего основного натяжения в ребрах проходят снизу к опоре и закрепляются (см. рис. 9. 23).

Нравится:

Нравится Загрузка…

• R.C.C. .

10 шагов к устройству железобетонной плиты первого этажа высотного дома

Powered by Rank Math SEO

Знаете ли вы, что Бурдж-Халифа со 163 этажами является самым высоким высотным сооружением в мире?» Также известное как высотное, и в отличие от малоэтажного здания, высотное здание представляет собой очень высокое здание высотой более 21 метра (от 21 до 29 этажей), которое можно использовать для офисов, квартир или их комбинация.

Подъем высотного здания стал возможен благодаря появлению лифтов и качественных строительных материалов, таких как арматура и цемент. Собственно сочетание этих двух (цемента и стержня) в строительстве называется «железобетон цементный» (ЖБ) или железобетонный (ЖБ)

Он состоит из плоской горизонтальной поверхности, называемой балками, вертикальных элементов, известных как колонны, и плоских плоскостей, известных как плиты, которые представляют собой пол, по которому мы ступаем. Железобетонная плита первого этажа, опирающаяся непосредственно на грунт или фундамент, известна как опорная плита, в то время как другие плиты, находящиеся в здании, называются подвесными плитами.

Преимущества железобетонных плит первого этажа для любого здания: устойчивость к внутренним растягивающим усилиям, тепловой комфорт, долговечность, дизайн и т. д. Железобетонные плиты в немалой степени также повышают прочность здания и поэтому незаменимы при строительстве высотных зданий. Его можно построить на месте или собрать заранее.

Основные этапы строительства железобетонной плиты первого этажа:

Этапы строительства железобетонной плиты первого этажа высотного здания.

Ну, такое строение, как высотное, невозможно без разрешения на строительство. Это делается для того, чтобы гарантировать безопасность, контракты выполняются подрядчиком должным образом и предполагаемое здание соответствует стандарту или строительным нормам. Чтобы получить его, необходимо рассмотреть план строительства и заявку на получение разрешения, а также плату за разрешение.

Фактическое строительство начинается с проверки площадки почвоведом, чтобы определить, насколько глубоко должен быть заложен фундамент. После этого проводятся земляные работы, которые включают перемещение земли, камней или других материалов за пределы площадки. Проводится с целью создания фундамента здания. Раскопки также проводятся для удаления ненужных элементов с участка. Вы должны убедиться, что акт для раскопок утвержден до начала работ.

После выемки грунта и устройства фундамента возводятся железобетонные колонны, подпорные стены и ширмы, которые будут служить несущим каналом для вышележащих конструкций. Работы по МООС также следует учитывать при возведении колонн под цокольным этажом. Может быть, даже лучше, если вы прочитаете процедуру о том, как отлить бетонную колонну .

Опалубка перекрытий состоит из горизонтальной несущей конструкции, которая поддерживает футеровку опалубки и передает усилия на подпорку. Форма плиты может быть в виде деревянной конструкции или предварительно изготовленного металла, которые соединены или соединены вместе, чтобы выделить места и глубину плиты. В форме также указывается тип соединения, которое будет использоваться (конструктивное или усадочное).

Инженеры-опалубщики обязаны осмотреть и убедиться в надежности и исправности всех опалубок перед заливкой бетона.

После установки опалубки начинается укладка армированных плит. На этом этапе также выполняется установка стальных балок, подвесных балок и дополнительных стержней, чтобы обеспечить поддержку и прочность здания.

Механические, электрические и сантехнические работы начинаются с фундаментной плиты. MEP состоит из трех технических рабочих отделов, которые должны работать вместе для успеха проекта. Он включает в себя установку электроприборов, трубопроводов и т. д. Все это направлено на то, чтобы сделать внутреннее и внешнее пространство здания пригодным для жилья.

После укладки стальной арматуры и предварительных инженерных расчетов инженер или консультант должны провести инспекцию, чтобы проверить и подтвердить, что компоновка хороша и может выдержать нагрузку, которая будет на нее возложена. Проверка также распространяется на опалубку плит, чтобы убедиться, что они могут удерживать бетон при заливке. При работе по сооружению железобетонной плиты первого этажа следует строго выполнять чертеж, потому что он никогда не ускользнет от инспектора, если каких-то деталей или профессий не хватает.

8. Инспекция с инженером муниципалитета:

Муниципалитет помимо выдачи разрешения также проверяет проект, чтобы убедиться, что он соответствует стандарту, и убедиться, что проект идет так, как указано в поданном разрешении на строительство. Как инженер-строитель, муниципальный инженер также проверяет технические проблемы, эксплуатацию и политическое вмешательство в проект

9. Заливка бетона:

Если после серии проверок все признано пригодным, бетон заливается поверх стержней в уже уложенных опалубках плит. Обычно для смешивания и заливки бетона в плиту используются такие машины, как бетономешалки и дозаторы. Вы должны убедиться, что бетонные вибраторы доступны во время заливки бетона.

10. Отверждение плиты:

Отверждение помогает отсрочить усадку бетона до тех пор, пока бетон не станет достаточно прочным, чтобы сопротивляться растрескиванию при усадке. Особой обработке должна быть подвергнута железобетонная плита первого этажа для отверждения, потому что эта область, очевидно, несет надстройку над плитой. Это также помогает плите удерживать влагу, чтобы сделать бетон более прочным. Это является залогом достижения проектной прочности, долговечности, водонепроницаемости и износостойкости. Все желаемые свойства бетона улучшаются при надлежащем отверждении.

Минимальный размер железобетонной плиты ограничен 4-кратным номинальным размером заполнителя. Кроме того, на толщину плиты влияет расположение проекта, тип и пролет плиты. Железобетонная плита первого этажа незаменима при возведении любого здания не только из-за прочности, которую она придает зданию, но также из-за долговечности и дизайна. Неправильная плита приведет к обломкам и ущербу для безопасности людей.

Плиты помогают противостоять таким нагрузкам, как статическая нагрузка, динамическая нагрузка, динамическая нагрузка, ветровая нагрузка и сейсмическая нагрузка, путем передачи усилий на землю/почву.

Об авторе

Ноэль

Другие мои сообщения

Привет! Добро пожаловать в мой блог. Меня зовут Ноэль Мадес, я автор сайта qualityengineersguide.com. По профессии я инженер-строитель, но я специализировался и прошел путь в области инженерии качества.
