Усиление плиты перекрытия: пустотные, монолитные, ребристые

Плиты перекрытий зданий и сооружений работают в условиях высоких механических нагрузок и нередко подвергаются вредному воздействию ряда вредных факторов: взрыв, осадка, землетрясение, пожар, высокая влажность, промерзание, внезапная механическая нагрузка, воздействие химически агрессивных веществ и др.

СодержаниеСвернуть

• Особенности усиления плит перекрытия
• Усиление пустотных плит перекрытия
• Усиление монолитных плит перекрытия
• Усиление ребристых плит перекрытия
• Усиление П образных плит перекрытия
• Усиление железобетонных плит перекрытия углеволокном
• Заключение

Основной материал и армирование изделия частично разрушаются. Поэтому для возможности дальнейшей эксплуатации сооружения требуется усиление плиты перекрытия различными способами.

Особенности усиления плит перекрытия

При строительстве зданий и сооружений используются различные типы плит перекрытия: пустотные, монолитные и ребристые. В зависимости от типа плиты, условий эксплуатации и характера разрушения инженер-строитель принимает решение какой тип или типы усиления применить. Решение принимается в каждом конкретном случае, производится прочностной расчет усиления плиты перекрытия, а также оформляется и согласовывается технический проект.

На данный момент времени в арсенале конструктора есть следующие технологии усиления повреждённой плиты перекрытия: усиление плит перекрытия углеволокном, усиление плит перекрытия металлическими балками, а также усиление плиты перекрытия сверху или снизу наращиванием арматуры и слоя бетона. Рассмотрим технологии восстановления несущей способности плит перекрытия подробнее.

Усиление пустотных плит перекрытия

Технология усиления и ремонта пустотных плит перекрытия, является одной из самых простых и самых малозатратных. Суть технологии заключается в высвобождении плиты от всех механических нагрузок (оборудование, мебель и пр.). Далее производится механическое вскрытие пустот, установка арматуры и принудительное, под давлением, наполнение пустот высокопрочным бетонным раствором.

Усиление монолитных плит перекрытия

Вид усиления железобетонных изделий этого вида принимается конструктором на основании обследования конкурентного сооружения и расчета величины механических нагрузок. В подавляющем большинстве случаев принимается решение об усилении плиты перекрытия снизу, в зоне изгибающих нагрузок. Разработано и используется две технологии усиления монолитной плиты снизу.

В обоих вариантах присутствует дополнительный арматурный пояс, на который методом торкретирования «набрасывается» дополнительный бетонный материал. Разница заключается в том, что в первом варианте дополнительный арматурный пояс крепится к усиливаемой плите через специальные отгибы, приваренные к вскрытой арматуре усиливаемой плиты. А во втором случае армпояс крепится к стальной полосе, смонтированной на сквозных анкерных болтах.

В ряде случаев применяется технология усиления сверху с устройством железобетонных шпонок, верхнее наращивание в виде дополнительной монолитной армированной плиты и другие технологии. В любом случае при усилении монолитной плиты решаются задачи:

• Эффективное крепление арматурного пояса к ремонтируемой поверхности.
• Установка опалубки.
• Заливка бетонного раствора и уход за залитой конструкцией.

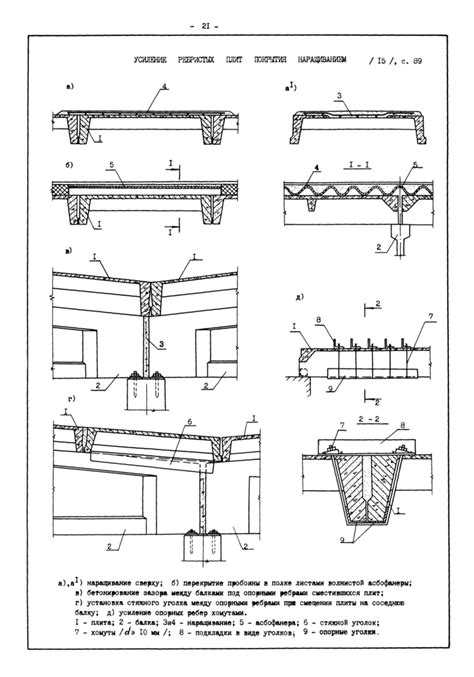

Усиление ребристых плит перекрытия

Ремонт ребристых плит перекрытия предусматривает использование трех технологий. Дополнительное армирование и бетонирование как в случае с монолитными плитами. Установка поддерживающих колонн и усиление несущей способности плиты с помощью шпренгельной арматуры.

Шпренгельная арматура обустраивается по диагоналям усиливаемой конструкции и образуя взаимно пересекающиеся плоскости (ребра жесткости) обеспечивают необходимое усиление и жёсткость усиливаемой плиты перекрытия

Усиление П образных плит перекрытия

Работы по увеличению несущей способности П-образных плит перекрытия могут осуществляться либо наращиванием нового массива армированного бетона, как в предыдущих случаях, так и усилением плит перекрытия швеллером. В этом варианте изгибающие нагрузки на плиту перераспределится на балки из швеллера и несущие стены. Ввиду неэстичности внешнего вида усиления, данный метод используется для ремонта и реконструкции производственных цехов и складских помещений.

Аналогичный эффект получается при усилении монолитных плит перекрытия сверху металлическими балками. Данная технология связывает аварийную плиту своеобразным «корсетом» из сварных швеллеров или двутавровых балок и не допускает ее разрушение.

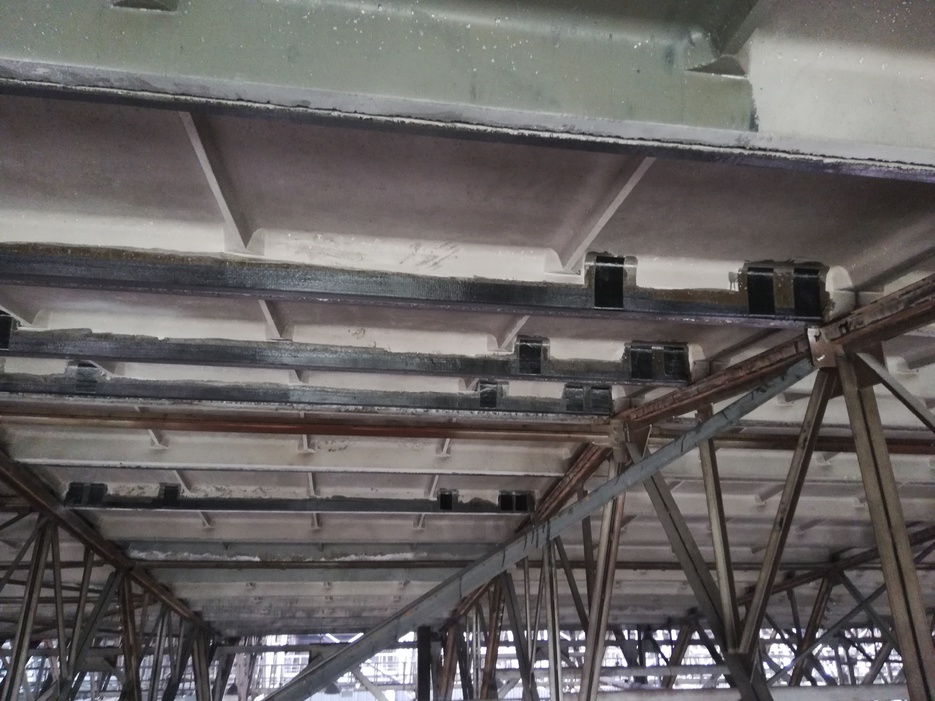

Усиление железобетонных плит перекрытия углеволокном

Это самая современная технология, позволяющая существенно увеличить несущую способность пииты перекрытия любого вида и типа конструкции. Суть и технический смысл технологии заключается в наклеивании на верхние или нижние поверхности плиты углеродной ленты и ламелей.

Углеродные волокна работают как дополнительное армирование и увеличивают несущую способность конструкции. Учитывая небольшую относительную прочность углеволокна можно говорить, что с помощью данного метода невозможно кардинально увеличить несущую способность плит перекрытия.

Заключение

Плиты перекрытия зданий и сооружений работают в тяжелых условиях эксплуатации. На данные конструкции воздействуют механические статические и динамические нагрузки, вредные атмосферные факторы, химические вещества. Поэтому расчет несущей способности плит перекрытия возможное ее усиление следует доверять профессиональным, опытным в этом вопросе компаниям.

Усиление плит перекрытия

Большинство современных зданий построенных в наши дни, а также в предыдущем столетии имеют конструкцию с применением железобетонных плит перекрытий. Несмотря на высокую надежность и прочность таких сооружений, с течением времени по причине износа или модернизации может потребоваться усиление плит перекрытий. В первую очередь это может быть вызвано физическим износом конструктивных строительных элементов, которые в результате воздействия времени и внешних факторов частично утратили свои первоначальные свойства в области несущей способности. Помимо этого усиление может потребоваться и в результате переоборудования и модернизации зданий и сооружений, в которых изменяются параметры в результате строительства дополнительных этажей или увеличения нагрузки. При этом эксплуатация объектов с утратившими свои прочностные характеристики перекрытиями или с элементами, подвергающимися высоким нагрузкам, выходящим за пределы расчетных, допустимых показателей, является недопустимой. Это может привести к обрушению здания или сооружения, гибели или травмированию людей, служить причиной для нанесения экономического ущерба в результате утраты имущества, основных средств, оборудования.

Нередко усиление перекрытий требуется и в обычных многоквартирных домах. Причиной тому может служить, как износ и влияние механических факторов, а также внешней среды, так и проведение незаконных перепланировок соседями. Разрушение несущих конструкций является причиной прогрессирующих разрушений, которые необходимо своевременно устранять для предотвращения аварий и их негативных последствий.

В ряде случаев усиление представляет собой плановое мероприятие, которое предусмотрено амортизационными сроками объектов, преследуя цель поддержания рабочих параметров прочности строительных конструкций, зданий и сооружений. Упрочнение может потребоваться и новым зданиям по причине наличия монтажных дефектов или необходимости проведения работ по устранению инженерных ошибок и просчетов, допущенных на стадии проектирования. Работы по реконструкции зданий служат обязательным этапом для всех видов сооружений и могут потребоваться досрочно при изменении условий эксплуатации сооружений. Дополнительные нагрузки и вибрации способствуют преждевременному износу строительных конструкций, которые нуждаются в своевременном ремонте.

При этом срок службы здания, как правило, указывается в паспорте, а периодичность осмотров и проверок целостности, запланированных ремонтов устанавливается лицами ответственными за состояние зданий и сооружений с составлением соответствующих актов и документов.

Критерии и этапы оценки износа

Перед проведением мероприятий по усилению зданий необходимо провести работы по оценке текущего состояния перекрытий. Для этого используют данные визуального осмотра, а также оценочные критерии, полученные при помощи специальных устройств.

Наиболее распространенным видом дефектов, которые появляются с течением времени, является полное или частичное разрушение арматуры плит в результате коррозионных процессов. Как правило, явление сопровождается разрушением прилегающих слоев бетона и заметным визуально ржавлением армирующего каркаса. Такие плиты могут иметь значительно более низкую прочность и, как следствие, сниженную несущую способность.

Помимо прямых признаков износа есть целый ряд косвенных критериев, по которым можно обнаружить и установить наличие дефекта. К ним относятся сколы и глубокие трещины в плитах, появление светлых или темных пятен на поверхности перекрытий, а также отслоение штукатурки на потолке или на полу.

Инструментальный контроль позволяет определять толщину и глубину трещин, уровень прогиба плит, наблюдать и отслеживать динамику изменения деформаций.

Технология и методы усиления перекрытий определяются специалистами исходя из конструкции плит и характера деформаций. При этом составляется проектно-техническая документация на работы по упрочнению, производятся необходимые расчеты.

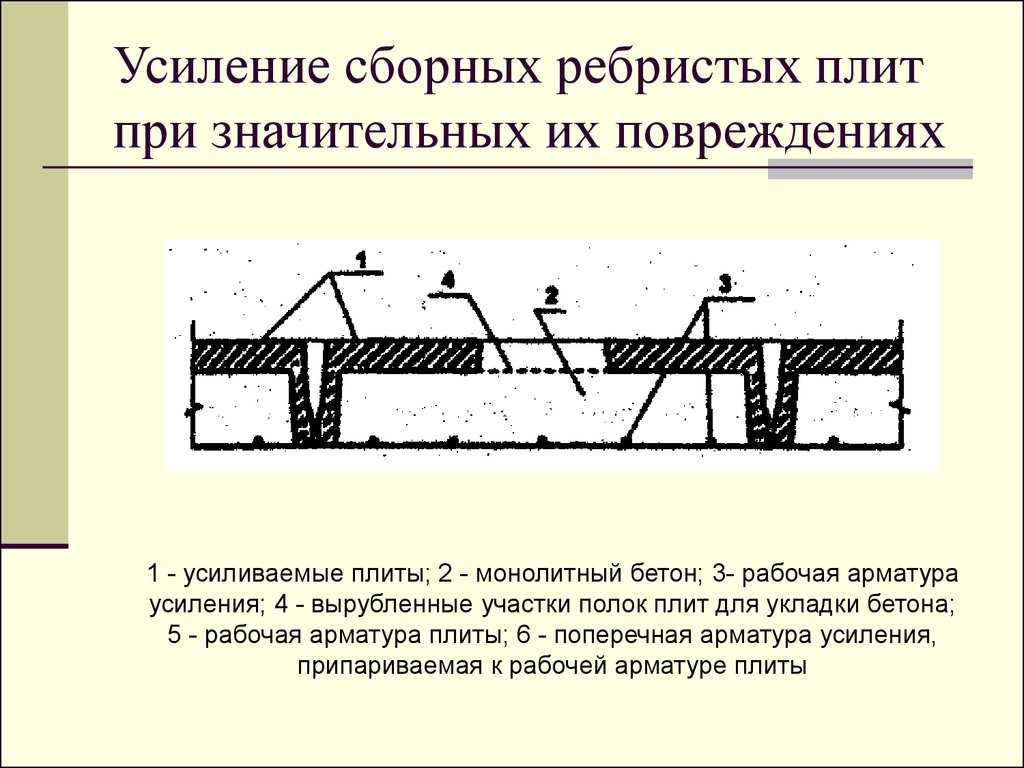

Усиление плит перекрытия ребристых

Сборно-ребристые плиты в большинстве случаев задействуются при возведении промышленных объектов, а именно возведении их кровли, в отдельных случаях могут выполнять функции перекрытий между этажами цехов и других строений.

При усилении ребристых плитных конструкций при помощи инновационной технологии наклеивания композитной ленты, необходимо наносить материал на нижнюю часть ребер изделий.

При использовании техники усиления реберных плит металлических конструкций задействуют стальные балки. Усиление в местах разрушения и просадки ребер наиболее рационально осуществлять посредством уголка размером 100х100 мм или 120х120мм. Для этой цели предварительно в опорных частях формируется зазор заданной глубиной 100 -120 мм, где впоследствии должна разместиться нижняя полка уголка.

Другой способ усиления — установка каркасного сооружения из стальных балок, в качестве которых находят применение швеллеры. Такой вариант укрепления позволяет в значительной мере перераспределить действующие нагрузки и сфокусировать их на стены и балочный каркас. Поперечные планки при этом крепятся при помощи стяжек в виде шпилек на болтовом соединении.

При значительном разрушении может проводиться замена фрагментов перекрытия или установка дополнительных поддерживающих колонн.

В отдельных случаях задействуется шпренгельная арматура, которая укладывается в направлении каждой из двух диагоналей плиты перекрытия, формируя дополнительные ребра жесткости внутри конструкции.

Усиление монолитных плит перекрытий

Монолитные перекрытия в строительстве по-праву считаются самыми прочными, обладая при этом повышенной материалоемкостью, массой и, как следствие, довольно высокой ценовой категорией. В связи с этим применение монолитных конструкций не всегда оправдано с экономической точки зрения и является необходимой и оправданной мерой при наличии высоких проектных нагрузок.

Наиболее популярным способом укрепления плит перекрытия монолитной конструкции является возведение еще одной сходной по структуре плиты, которая располагается на поверхности старой.

В альтернативном варианте применяются стальные поддерживающие конструкции из балок различных профилей. В их качестве применяются все виды профильного металлопроката, а именно: уголок и швеллер, тавровая и двутавровая балки. На их основе формируются опорные конструкции, предназначенные для перераспределения рабочей нагрузки. Также как в реберных плитах могут устанавливаться элементы в виде шпренгельной арматуры, а также при возможности дополнительные опоры в виде колонн. При этом необходимо правильно оценить возможность их инсталляции особенно в многоэтажных зданиях и сооружениях.

В случае необходимости усиления плит при повышении нагрузки или равномерном износе монолитных перекрытий, рационально использовать углекомпозитные материалы, в виде наносящихся слоями лентовых покрытий.

Усиление плит перекрытия пустотных

Многопустотные плиты перекрытий заслужили высокую популярность, благодаря сочетанию небольшого веса с высокими показателями прочности и жесткости.

Пустотные плиты изготавливаются по технологии опалубочного и безопалубочного производства. Изделия марки ПНО и ПК выполняются по опалубочной технологии, имея толщину 160 мм и 220 мм соответственно. Плиты серии ПБ относятся к изделиям, который выполнены по технологии непрерывного формирования, имея стандартную толщину 220 мм.

В зависимости от марки, габаритов и метода изготовления для плит, варьируются показатели предельной несущей способности. Допустимая нагрузка для ЖБИ, изготовленные по опалубочной методике производства составляет 800кг/м2. В ряде случаев реже встречаются экземпляры у которых показатель нагрузки достигает 1250/м2. Для безопалубочных изделий несущая способность находится в пределах от 300 до 1600 кг/м2.

При выборе варианта усиления плит в расчет необходимо принимать и рабочую длину таких изделий, которая достигает 10800 мм для марок ПБ, 6300 мм для ПНО и 7200 мм для ПК.

Одним из наиболее распространенных вариантов усиления пустотных плит перекрытия является метод заливки технологических пустот, предусмотренных их конструкцией. Такой вариант упрочнения эффективен при устранении таких дефектов как трещины и частичные разрушения поверхности. Технология реализации предусматривает удаление стяжки и формирование углублений над пустотами шириной до 100 мм. После этого в них укладывается новый вертикальный армирующий каркас и производится заливка пустот бетонным раствором.

В ряде случаев используется наращивание слоя перекрытия, которое осуществляется посредством увеличения толщины стяжки. Такую технологию принято называть набетонкой. Прочность усиления при этом зависит от степени сцепления нового слоя с поверхностью плиты.

В том случае, если усиливаемая плита в значительной мере потеряла свою несущую способность и подвергается провисанию, необходимо принять меры по ее выравниванию в горизонтальной плоскости. Для этого могут эффективно задействоваться стальные разгружающие балки с верхней, а также нижней конструкцией крепления. При этом металлический двутавр принимает на себя массу плиты, обеспечивая необходимую жесткость и прочность.

Для усиления пустотных плит применяют и ряд других способов, в числе которых установка шпренгельных затяжек с монтажом консольных разгружающих балок. В некоторых случаях необходимой является установка дополнительной арматуры, которая укрепляется посредством применения полимерных растворов.

Современные технологии позволяют производить усиление прочностных характеристик пустотных плит перекрытия за счет использования специальных лент, выполненных из композитных материалов. Технологически ленты наклеиваются на поверхность ЖБИ, образуя многослойный холст из углекомпозита. Степень упрочнения при этом регулируется числом наносимых слоев.

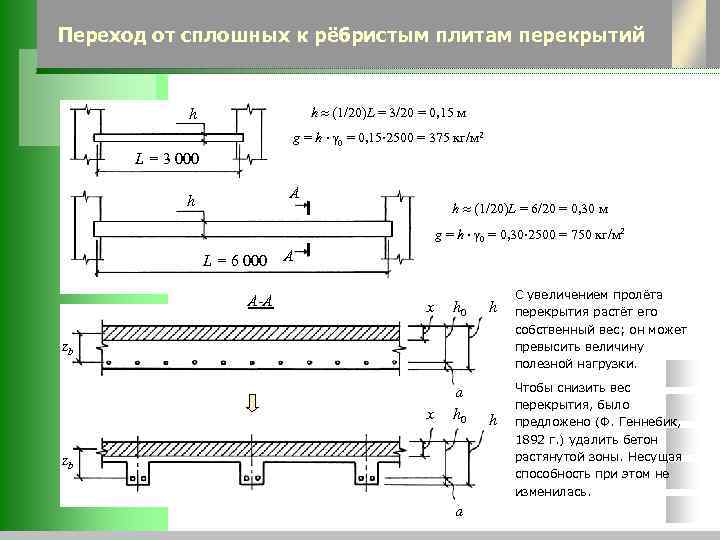

Проектирование ребристых плит из полистирола | EPS

Ребристые плиты включают пустоты в потолки плит или заменяют пустоты более легкими материалами. Как правило, когда требования к пролету сплошной плиты очень велики, так что требуемая толщина плиты превышает 200 мм, это считается неэкономичным. Помимо неэкономичности, когда плита находится в многоэтажном здании, совокупный вес плиты приводит к очень большим конструктивным элементам, которые, в свою очередь, значительно воздействуют на фундамент. Таким образом, ребристые плиты являются одним из наиболее близких, эффективных и возможных решений, доступных в таких сценариях.

Ребристые плиты изначально проектируются без учета объема бетона ниже нейтральной оси плиты. Это основано на одном из ключевых предположений при проектировании железобетона; что объем бетона ниже нейтральной оси почти бесполезен, поэтому все растягивающие напряжения полностью воспринимаются только арматурой. Таким образом, удаляя бетон ниже нейтральной оси или заменяя его более легкими материалами, можно значительно уменьшить собственные нагрузки плит и повысить эффективность бетонного участка.

Несколько легких материалов были введены в пустоты ребристых плит. Это включает в себя пенополистироловые (EPS) глиняные кирпичи, терракотовые блоки и другие. EPS в первую очередь выгоден с точки зрения стоимости, отличной огнестойкости, устойчивости, улучшения с точки зрения энергоэффективности и, как правило, легче. С другой стороны, он менее жесткий по сравнению с глиняными кирпичами и блоками. Однако предполагается, что эти материалы не способствуют структурной прочности плиты, поэтому жесткость не является проблемой.

Расчет и проектирование ребристых плит из EPS просты и выполняются так же, как и односторонние плиты. Это уже было описано в предыдущих постах, однако мы собираемся повторить процесс в этом посте. Основное отличие состоит в том, что вес полистирола рассчитывается и учитывается как воздействие на плиту.

См.: Проектирование желобчатого пола с обработанным примером

Рабочий пример

На приведенном ниже рисунке показана структурная схема ребристой плиты для офисного здания , пустоты должны быть заменены пенополистиролом высокой плотности. Спроектируйте арматуру на изгиб и сдвиг, необходимую в ребрах, и проверьте прогиб. Предполагается, что плита будет изготовлена ​​из бетона C30/37, стержней 460 МПа и пенополистирола плотностью 18 кг/м3.

Действия

Предварительный размер ребристой плиты был выполнен на основе рекомендаций по соотношению пролет: глубина в руководстве Бетонного центра « Экономичный бетонный элемент »

Постоянные воздействия включают вес начинки, ребра, отделки и пенополистирола

 начинка\quad =0,075\times 25\times 0,60\quad \\=1,125 кН/м/ребро

 переменное\четверное действие\четверное { q }_{ k }=1,8 кН/м/ребро

Проектные действия

Путем проверки постоянных воздействий менее чем в 4,5 раза превышают переменные действия. Таким образом, уравнение 6.10b стандарта BS EN 1990 более критично. \x 3,11 \right) +\left( 1,5\x 1,8 \right) \\=6,58kN/m

Расчет конструкции

Плита представляет собой одностороннюю сплошную ребристую плиту с одинаковым анализа с использованием простых коэффициентов. Поэтому для анализа плиты будут использоваться упрощенные коэффициенты для плиты с односторонним движением. 9{ 2 }\\=31,84 кН/ребро

Максимальное усилие сдвига возникает на внутренней панели. Таким образом, это будет использоваться для проектирования поперечной арматуры.

 { V }_{ max }=0,6{ w }_{ d }l=0,6\times 6,58\times 7,5\\=29,6kN

Расчет на изгиб

Средний пролет (1-2) и (2-3)

 { M }_{ Ed }=27,76 кН·м

При толщине покрытия 25 мм, продольной арматуры 12 мм и звеньев 8 мм. Эффективная глубина:

 d=h-\left( c+\frac { \phi }{ 2 } +links \right) \\=300-(25+12/2+8)=261мм 9{ 2 } ok

Поэтому используйте стержни из гибкой конструкции.

Расчетная поперечная сила

Расчетная поперечная сила берется на расстоянии d от внутренней опоры, отсюда:

 { V }_{ Ed }=29,6-\left( 0,261\times 6,58 \right) \\ =27,88kN

Сопротивление сдвигу бетона

 \rho =\frac { { A }_{ s } }{ bd } =\frac { 339 }{ 150\times 261 } =0,0087

 k=1+\sqrt { \frac { 200 }{ d } } =1+\sqrt { \frac { 200 }{ 261 } } =1,88

 { V }_{ Rd,c }=0,12k\left( 100\rho { f }_{ ck } \right) ^{ 1/3 }bd\ge\\ 0,035{ k }^{ 3/2 }\sqrt { { f }_{ ck } } bd 9{ 3 } }{ 234,9\times 2,5\times \frac { 410 }{ 1,15 } } \\=0,13

 мин. \квадратный интервал =0,75d\\ =0,75\times 261=195,75 мм

Использовать T8 -175 мм @ Центры (Asprov /Sv- 0,57)

Проверка прогиба

Прогиб проверяется путем сравнения отношения фактического пролета: эффективной глубины с предельным отношением пролета: эффективной глубины.

Предельное отношение глубины пролета

 { \left[ \frac { l }{ d } \right] }_{ limit }=N\cdot K\cdot F1\cdot F2\cdot F3 9{ 3/2 } \\ =25,5

 \frac { { b }_{ eff } }{ b } =\frac { 600 }{ 150 } =4>3\quad ;\quad F1\quad =0,8

 F2\quad =\frac { 7 }{ { l }_{ eff } } =\frac { 7 }{ 7.5 } =0.933\quad \\ K=1.3\quad (конец\quad spans)

 F3=\frac { 310 }{ { \sigma }_{ s } } \le 1.5

 { \sigma }_{ s }=\frac { { f }_{ yk } }{ { \gamma }_{ s } } \left [ \frac { { g }_{ k }+{ \varphi }_{ 2 }{ q }_{ k } }{ { w }_{ d } } \right] \left( \frac { { A }_ { s, req } }{ { A }_{ s, pro } } \right)

 =\frac { 460 }{ 1,15 } \left[ \frac { 3,11+0,3(1,8) }{ 6,58 } \right] \ frac { 279,8 }{ 339 } \\=183,1 МПа

 F3=\frac { 310 }{ 183,1 } =1,69\le 1,5

 \left[ \frac { l }{ d } \right] _{предел }=25,5\times 1,3\times 0,8\times 0,933\times 1,5\\ =37,11

Фактическое отношение пролета к глубине

 { \left[ \frac { l }{ d } \right] }_{ Actual }=\frac { span }{ эффективная\четверная глубина }\\= \frac { 7500 }{ 261 } =28,74

Поскольку фактическое отношение эффективной глубины размаха меньше, чем предельное отношение эффективной глубины размаха, отклонение считается удовлетворительным.

Покрытие плиты

Используйте проволочную сетку или легкое армирование покрытия, чтобы избежать трещин и усадки.

Спасибо за просмотр этого поста! Поделись, пожалуйста.

Нравится:

Нравится Загрузка…

Преданный, увлеченный своим делом и высококвалифицированный инженер с обширными знаниями в области исследований, строительства и проектирования конструкций гражданских инженерных сооружений в соответствии с несколькими сводами правил Просмотреть все сообщения пользователя Омоториогун Виктор

Вафельная или ребристая плита Процедура изготовления и преимущества

🕑 Время чтения: 1 минута

Содержание:

• Что такое вафельная или ребристая плита?
• Характеристики вафельных плит
• Процедура изготовления вафельных плит
• Преимущества конструкции вафельных плит
  • Недостатки вафельных плит

Что такое вафельная плита или ребристая плита?

Вафельная плита или ребристая плита представляет собой конструктивный элемент, который является гладким сверху и содержит решетчатую систему на своей нижней поверхности. Верхняя часть ребристой плиты обычно тонкая, а нижние линии сетки обычно представляют собой ребра, уложенные перпендикулярно друг другу с одинаковой глубиной. Вафельная плита имеет двухнаправленное армирование.

Все ребра направлены от оголовков колонн или балок. Глубина сохраняемых ребер такая же, как и глубина оголовка колонны или балки. Из-за ребер и двойного армирования он более стабилен и рекомендуется для плит или фундаментов с большим пролетом.

Характеристики вафельных плит

• Вафельные плиты обычно подходят для плоских поверхностей.
• Объем используемого бетона очень мал по сравнению с другими.
• Армирование вафельной плиты выполняется в виде сетки или отдельных стержней.
• В случае вафельной плиты отдельные котлованы для балок не требуются.
• Нижняя поверхность плиты похожа на вафельную, которая получается при использовании картонных панелей или коробок и т.п.
• Рекомендуемая толщина вафельной плиты составляет от 85 до 100 мм, а общая глубина плиты ограничена от 300 до 600 мм.
• Ширина балок или ребер в вафельных плитах обычно составляет от 110 до 200 мм.
• Рекомендуемое расстояние ребер от 600 до 1500 мм.
• Армированные вафельные плиты могут быть изготовлены для пролета до 16 метров, а за пределами этой длины предпочтительны сборные вафельные плиты.
• Вафельная плита хорошо сопротивляется усадке и ниже, чем усиленные стропила и фундаментные плиты.
• Для вафельной плиты требуется только 70 % бетона и 80 % стали из бетона и стали, используемой для жесткого каркаса.

Процедура изготовления вафельных плит

Изготовление вафельных плит можно осуществить тремя способами, как показано ниже.

• Монолитные
• Сборные
• Сборные

Вафельные плиты монолитные изготавливаются путем заливки бетона на строительной площадке или в полевых условиях с соблюдением соответствующих условий. В случае сборной вафельной плиты панели плиты где-то отливаются, соединяются вместе с соответствующей арматурой и заливаются бетоном.

Третий случай, сборная вафельная плита, является самым дорогостоящим, чем два других метода. В этом случае в панелях плиты предусмотрено армирование при заливке с некоторым натяжением. Следовательно, они не нуждаются во внутреннем армировании на участке.

Для возведения вафельной плиты на месте необходима опалубка для поддержки плиты. Но для работы с формой в случае вафельной плиты требуются специальные инструменты.

Инструменты для опалубки, необходимые при строительстве вафельных плит:

• Waffle pods
• Horizontal supports
• Vertical supports
• Wall connectors
• Cube junctions
• Hole plates
• Clits
• Steel bars

Horizontal support and vertical supports are arranged first and they are fixed in position по разъемам. На краях стеновые соединители используются для обеспечения соединения между стеной и плитой. Горизонтальные балочные опоры соединены небольшими балочными соединителями, которые образуют квадратную форму, в которой будут размещаться контейнеры.

Капсулы обычно изготавливаются из пластика и доступны в различных размерах и формах. Выбор размера стручка зависит от требований и длины пролета. Для более длинных пролетов требуется большое количество стручков. Один и тот же размер должен использоваться для одной полной плиты.

Аналогично, балочные соединители и кубические соединения также доступны в различных размерах в зависимости от размеров контейнеров.

Кубические соединения используются для крепления углов коробов к раме. После закрепления опалубки в двух направлениях плиты укладывают арматуру, а затем заливают бетоном зазоры, которые после затвердевания называются ребрами.

Сверху укладывается тонкая бетонная плита, а снизу после ее затвердевания снимаются гондолы и каркасы. Таким образом, на нижней поверхности появляется вафельная форма.

Преимущества конструкции из вафельных плит

• Вафельные плиты используются для перекрытий или перекрытий с большими пролетами и используются при ограниченном количестве колонн.
• Грузоподъемность вафельных плит выше, чем у плит других типов.
• Наряду с эстетичным внешним видом они обеспечивают хорошую структурную стабильность. Следовательно, он строится для аэропортов, больниц, храмов, церквей и т. д.
• Вафельная плита может быть изготовлена ​​из бетона, дерева или стали. Бетонная вафельная плита предпочтительнее для коммерческих зданий, а две других предпочтительны для гаражей, декоративных холлов и т. д. Таким образом, для общественных зданий полезно контролировать вибрации, создаваемые движением толпы.
• Вафельные плиты легкие и требуют меньшего количества бетона, поэтому они экономичны.
• Изготовление вафельной плиты выполняется легко и быстро при хорошем контроле.
• Требуемый объем бетона и стали небольшой, поэтому для вафельной плиты достаточно легкого каркаса.
• Некоторые услуги, такие как освещение, водопроводные трубы, электропроводка, кондиционирование воздуха, изоляционные материалы и т.
