Усиление перекрытий: виды, способы и факторы

Содержание

1. Усиление перекрытий – необходимое мероприятие
2. Усиление плиты перекрытия – распространенные виды панелей
3. Какие факторы свидетельствуют о необходимости усиления
4. Усиление перекрытий – подготовительные мероприятия
5. Распространенные схемы усиления монолитных перекрытий
6. Способ усиления перекрытия многопустотной конструкции
7. Как повысить несущую способность монолитного перекрытия
8. Подводим итоги
9. Похожие статьи:

Все части строительных конструкций в процессе эксплуатации теряют прочность. Не являются исключением панели перекрытия и опорные балки. В результате повышения нагрузки на перекрытия, а также при частичном разрушении армирования плиты возникают трещины на поверхности сборных плит, а также внутри бетонного массива монолитных перекрытий. Для повышения нагрузочной способности и увеличения продолжительности эксплуатации выполняется усиление перекрытий. Выбор оптимального способа укрепления панелей определяется их конструктивными особенностями.

Усиление перекрытий – необходимое мероприятие

Необходимость осуществления восстановительных работ, направленных на увеличение прочности перекрытий, возникает достаточно часто:

• при выполнении планового ремонта обычной квартиры, расположенной в многоэтажном доме;
• при осуществлении ремонтных работ внутри помещений производственного или складского назначения;
• в процессе реставрации архитектурных памятников и восстановления межэтажных конструкций старых зданий;
• при производстве ремонтных мероприятий, связанных с серьезной перепланировкой различных видов помещений.

Причины разрушения несущих конструкций различные:

• несоблюдение требований технологии при выполнении строительных работ;
• использование низкокачественных строительных материалов;
• значительное повышение нагрузки на несущие стены и потолки;
• арматурная коррозия, связанная с нарушением защитного слоя.

Кроме того, иногда возникает потребность в укреплении межэтажных панелей, состояние которых вполне удовлетворительное. Такая ситуация связана с изменением функционального назначения помещений. Ведь новые владельцы зданий достаточно часто размещают массивное оборудование, выполняют существенную реконструкцию, а также повышают этажность строения.

В зависимости от характерных особенностей разрушения, ремонтные работы предусматривают:

• удаление разрушающихся элементов и локальную их замену новыми;
• восстановление бетонного массива или наращивание толщины плит;
• усиление панелей стальной сеткой или дополнительными прутками арматуры;

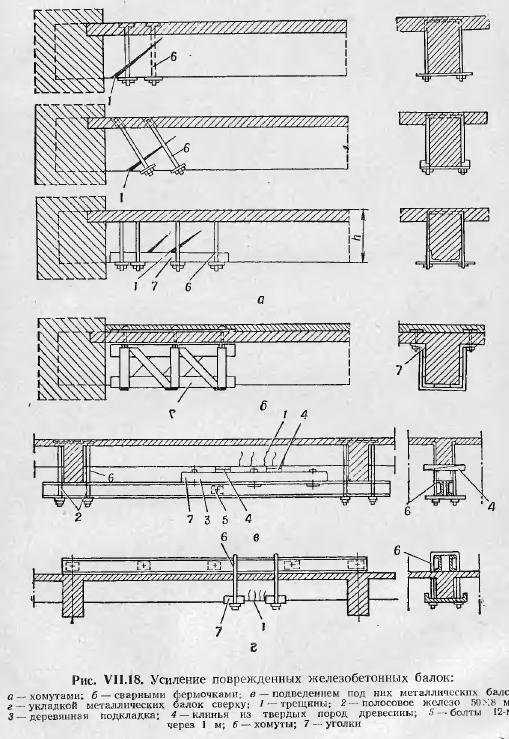

• установку в участках стыковки балок стальных накладок и мощных хомутов.

Выбор оптимального метода усиления определяется строителями в зависимости от материала перекрывающих конструкций. В качестве материала перекрытий используется:

• древесина;
• металлопрофиль;
• железобетон.

В одних случаях для увеличения нагрузочной способности применяется бетон, усиленный стальной арматурой, в других производится установка опорных элементов или используются металлические хомуты. Допускается установка на проблемном участке опорных стоек, изготовленных из металлопроката или деревянных брусьев. При выполнении восстановительных мероприятий и установке перекрытий следует придерживаться требований технологии и использовать качественное сырье.

Выполнение указанных рекомендаций позволит избежать проблемных ситуаций в процессе эксплуатации строения.

Усиление плиты перекрытия – распространенные виды панелей

[adsense1]

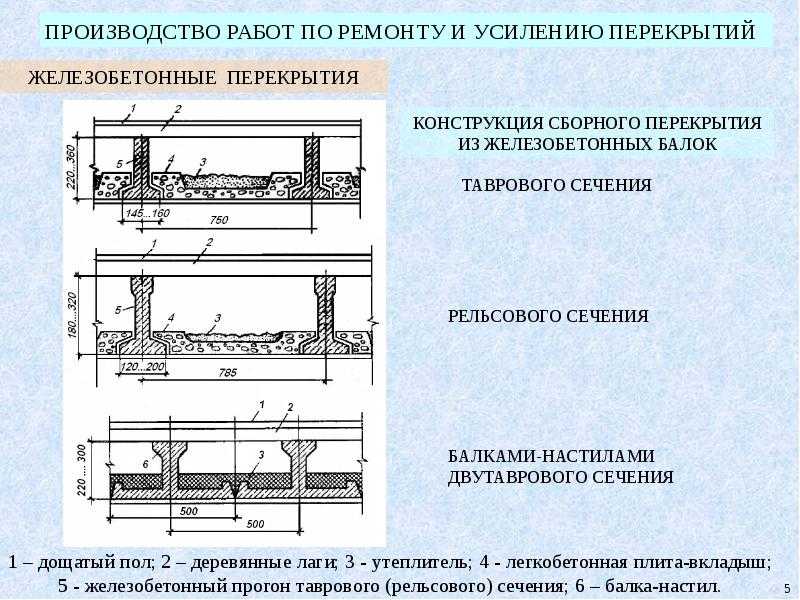

Усиление железобетонных перекрытий выполняется различными методами в зависимости от конструктивных особенностей плит. Применяются следующие разновидности плит:

• составные. Они широко используются в железобетонных перекрытиях жилых, производственных и коммерческих объектов. Сборные панели из бетона ложатся на несущие стены, а также продольно расположенные ригельные балки или железобетонные фермы;
• цельные. Они формируются путем непрерывной заливки марочного бетона в предварительно установленную опалубку с арматурным каркасом. Монолитная конструкция также собирается из стандартных железобетонных элементов, которые после монтажа плит перекрытия заливаются толстым слоем бетонного раствора.

Для сооружения перекрытий применяют различные виды панелей:

[adsense2]

• полнотелые. В них отсутствуют внутренние полости. Цельные плиты в основном применяют для нижних этажей строений, а также на производственных объектах. Характерными разновидностями полнотелых панелей являются ребристые, кессонные, а также безбалочные плиты. Ребристые плиты легко отличить по трапецеидальному сечению и наличию продольно расположенных ребер. Длина элементов достигает 12 м, что позволяет использовать их для формирования перекрытий на различных строительных объектах;
• пустотелые. Они отличаются наличием шести продольно расположенных каналов круглого или овального сечения. Длина пустотных плит составляет от 3 до 6 м. Пустотные изделия, имеющие уменьшенный вес, востребованы при возведении жилых и административных многоэтажных зданий. Конструктивные особенности панелей, связанные с наличием внутренних полостей, отрицательно сказываются на прочностных свойствах. Для повышения надежности строительных конструкций изделия нуждаются в усилении.

Наряду с указанными видами перекрытий применяется следующие конструкции:

• сформированные каркасом из деревянных брусьев;
• выполненные из металлических балок двутаврового сечения.

Строительные конструкции из деревянных и стальных балок применялись в зданиях, построенных в 19-20 веках. Свободное пространство между горизонтально расположенными элементами из древесины и металла армировалось и заполнялось бетоном. В результате формировалась монолитная поверхность. Перекрытия на базе деревянных и металлических балок хорошо сохранились до нашего времени, однако нуждаются в дополнительном усилении.

Какие факторы свидетельствуют о необходимости усиления

[adsense3]

Необходимость укрепления плит связана в основном с временным факторам:

• в процессе длительной эксплуатации снижается способность перекрытий воспринимать нагрузки;
• при продолжительном использовании перекрытий ухудшается их техническое состояние;
• при постепенном нарушении целостности кровли и проникновении влаги внутрь помещения возникает коррозия арматуры.

Не всегда удается обнаружить прослабленные места перекрытия. Поврежденные участки, расположенные в нижней части монолитного или сборного перекрытия, бывает проблематично визуально определить. Достаточно часто они расположены под слоем декоративной штукатурки, находятся под подвесным потолком или покрыты слоем краски.

При осмотре важно обращать внимание на следующие моменты:

• отслаивание бетона от верхней или нижней поверхности панелей;
• глубокие и поверхностные трещины на поверхности плит;
• отслоение цементной стяжки от железобетонной основы;
• нарушение целостности напольного покрытия;
• коррозионное разрушение арматурного каркаса;
• появление на бетонной поверхности светлых или темных пятен;
• образование на поверхности плит ржавых разводов;
• разрушение защитного слоя бетона и обнажение арматуры;
• повышенную величину прогиба элементов перекрытий;
• неравномерность поперечного сечения элементов несущих конструкций;
• значительное разрушение деревянных и железобетонных балок перекрытия.

В зависимости от вида дефектов специалисты принимают решение выполнить усиление плиты перекрытия снизу или усилить поверхность новым арматурным каркасом и забетонировать сверху.

Усиление перекрытий – подготовительные мероприятия

[adsense4]

Правильный подход к осуществлению мероприятий по ремонту влияет на надежность и долговечность восстанавливаемых конструкций.

Ремонтные работы требуют подготовки и выполняются в следующей последовательности:

1. Выявляются уязвимые участки.
2. Определяется фронт строительных работ.
3. Разрабатывается проектная документация по усилению перекрытия.
4. Выполняются необходимые для реставрационных работ расчеты.
5. Выбирается подходящий метод восстановления.
6. Подготавливаются строительные инструменты.
7. Приобретаются стройматериалы, предусмотренные проектом.

Остановимся на особенностях выполнения отдельных этапов.

Для оценки реального состояния железобетонного перекрытия и определения его фактической нагрузочной способности проводится обследование одним из указанных методов:

[adsense5]

• путем визуального контроля определяется правильность геометрии, целостность армирования, степень воздействия повышенных нагрузок от технологического оборудования, наличие локальных дефектов бетонного массива;
• методом инструментального контроля определяется запас прочности бетона, размер поперечного сечения арматурных прутков, ширина и толщина трещин, величина прогиба панелей перекрытия, толщина цементной стяжки или защитного слоя бетона.

Завершив мероприятия по обследованию, определяются с методикой выполнения работ, предусматривающей решение следующих задач:

• восстановление нагрузочной способности железобетонных плит;
• выполнение работ по дополнительному укреплению панелей;
• устранение факторов, вызвавших дефекты железобетонной основы.

Независимо от вида перекрытия, до начала восстановительных мероприятий выполняют следующие работы:

• монтируют под укрепляемой конструкцией вертикально расположенные опоры, изготовленные из стальных труб или деревянных бревен. Фиксация опорных элементов, предназначенных для перераспределения усилий, осуществляется с помощью распорок или подкладок;
• удаляют остатки старой краски, слой штукатурки и побелки. Важно удалить отслоения бетона, а также тщательно очистить элементы арматурного каркаса от коррозии с помощью металлической щетки;
• очищают поверхность от напольного покрытия и старой стяжки, а также производят демонтаж находящегося в помещении технологического оборудования.

На участках, где планируется локальное восстановление, следует удалить пыль и обезжирить поверхность бетонного массива и арматуры.

Распространенные схемы усиления монолитных перекрытий

[adsense6]

Профессиональные строители используют различные схемы укрепления перекрытий:

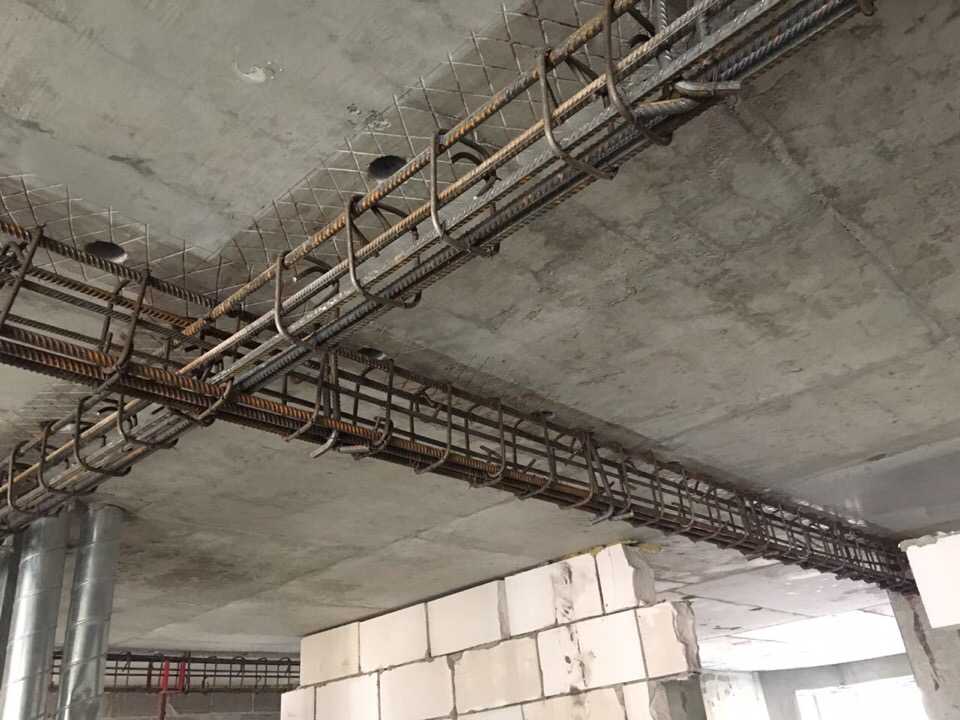

• дополнительное армирование поврежденного участка с последующим бетонированием;
• увеличение толщины плит за счет формирования дополнительного слоя железобетона;
• торкретирование поверхности железобетонной основы марочным бетонным раствором.

Выбор оптимальной схемы укрепления производится индивидуально в зависимости от конструктивных особенностей перекрытия.

Способ усиления перекрытия многопустотной конструкции

[adsense7]

Для укрепления конструкции из пустотных панелей применяются различные строительные приемы:

• формирование на поверхности дополнительного слоя бетона, усиленного стальной арматурой;
• усиление плит с нижней стороны железобетонного массива с помощью стальной арматуры и бетонирование;
• локальное армирование поврежденных участков и заливка полостей бетонным раствором;
• укрепление железобетонных панелей арматурой и бетоном в местах контакта с поверхностью стен.

Какой способ выбрать для конкретной ситуации, решают специалисты.

Как повысить несущую способность монолитного перекрытия

[adsense8]

Для повышения нагрузочной способности цельного перекрытия из железобетона используют различные методы:

• сооружают на проблемных участках опорные конструкции, предназначенные для усиления. Это позволяет перераспределить действующие нагрузки;
• повышают несущие характеристики имеющейся строительной конструкции. Для этого производят полную замену устаревшего перекрытия или его частичное восстановление.

Установка дополнительных опор под проблемными участками позволит обеспечить неподвижность конструкций.

Подводим итоги

Усиление плиты перекрытия – серьезная строительная операция, требующая профессионального подхода. Важно выполнить анализ фактического состояния конструкций с учетом реальных нагрузок, а также правильно подобрать способ усиления и изучить технологию восстановительных работ. Воспользуйтесь услугами профессионалов, в совершенстве владеющих технологией укрепления плит.

Как вам статья?

для чего нужно и как правильно сделать

Дата: 12 июня 2018

Просмотров: 2332

Содержание

• Для чего необходимо усиливать перекрытия – актуальность и методы решения задачи
• Что необходимо сделать перед началом работ
• Собираемся усилить перекрытие из древесины – важные моменты
• Усиление плиты перекрытия Клейна
• Как укрепить монолитные плиты из железобетона
• Усиление перекрытий ребристой конструкции
• Повышение прочностных свойств плит – заключительные моменты

В процессе длительной эксплуатации зданий постепенно снижаются прочностные характеристики частей строения. Стены и фундамент дома отличаются повышенным ресурсом эксплуатации по сравнению с расположенными под кровлей, а также между этажей элементами перекрытия. Для увеличения их нагрузочной способности и повышения долговечности осуществляется усиление перекрытий. В зависимости от особенностей проекта, в качестве перекрытия применяются бетонная плита, металлический профиль или деревянные брусья. Рассмотрим основные методы усиления различных конструкций.

Для чего необходимо усиливать перекрытия – актуальность и методы решения задачи

Выполнение мероприятий по повышению нагрузочной способности перекрытий из различных материалов осуществляется в следующих ситуациях:

• при ремонте квартиры, частного дома, офиса, гаражного, складского или производственного помещения;
• при производстве реставрационных работ, связанных с восстановлением и повышением прочности памятников архитектуры;
• при масштабной перепланировке помещений в жилых зданиях, а также перестройке объектов коммерческого и производственного назначения.

Ремонт перекрытия чаще всего предполагает замену элементов или фрагментов перекрытия, а также его усиления

О необходимости усиления свидетельствуют следующие факторы:

• значительное коррозионное разрушение арматурного каркаса в железобетоне;
• снижение сечения несущего элемента при продолжительном использовании;
• уменьшение способности балок воспринимать действующие на них нагрузки;
• существенные дефекты балок перекрытия, резко снижающие их прочность;
• разрушение армирования плиты и образование глубоких трещин в бетоне;
• локальное или полное разрушение балки перекрытия, сделанной из древесины.

В процессе ремонтных и восстановительных мероприятий осуществляется:

• частичная замена пришедших в негодность элементов;
• восстановление части плиты или увеличение толщины перекрытия;
• армирование поверхности плиты с помощью арматуры или металлической сетки;
• установка в месте соединения балок дополнительных опор или хомутов из стали.

Одной из вероятных причин снижения прочности перекрытий также является:

• нарушение технологии строительства;
• применение некачественных стройматериалов;
• резкое повышение нагрузки на потолки, стены.

Можно усилить конструкцию перекрытия путем установки опор или стальных хомутов, а также используя новую арматуру и бетон.

Строителям нужно будет применять индивидуальный метод усиления для каждого типа перекрытия:

• деревянного;
• металлического;
• железобетонного;
• ребристого.

Также причиной усиления перекрытий может стать нерациональный подбор строительных материалов

Выполнение работ по повышению нагрузочных характеристик различных перекрытий имеет нюансы. Независимо от материала, из которого изготовлено перекрытие, на ремонтируемом участке монтируются опорные стойки из древесины или металла. В этом месте также может устанавливаться колонна коробчатого сечения, обладающая повышенной прочностью. В процессе реставрационных работ и монтажа перекрытий важно соблюдать технологию и применять соответствующие материалы. Соблюдение указанных требований позволит не допустить непредвиденных ситуаций во время эксплуатации здания.

Что необходимо сделать перед началом работ

Правильная подготовка к выполнению ремонтных мероприятий влияет на конечный результат. К работам следует тщательно подготовиться:

• разработать проект усиления и выполнить комплекс расчетов;
• подготовить необходимые для выполнения работ инструменты;
• приобрести предусмотренные проектной документацией материалы.

Перечень используемых стройматериалов и необходимых инструментов отличается для различных видов перекрытий. Разберем детально технологические особенности усиления различных конструкций.

Собираемся усилить перекрытие из древесины – важные моменты

Необходимость ремонта перекрытий из древесины связана со следующими моментами:

• частичным или полным повреждением деревянных балок;
• разрушением других элементов деревянного перекрытия;
• уменьшением площади поперечного сечения несущих брусьев.

Необходимость усиления деревянных балок возникает чаще всего в связи с их разрушением или частичным повреждением

Для восстановления деревянной конструкции потребуются следующие материалы и инструменты:

• доски или балки с минимальной толщиной 4 см;
• листовой рубероид для гидроизоляционных работ;
• саморезы или гвозди для крепления накладок;
• молоток или профильная отвертка;
• состав для антисептической обработки.

Усиление перекрытий из древесины выполняется различными способами:

• заменой поврежденных брусьев. Данный метод применяется при значительных повреждениях деревянных конструкций по всей их длине. Технология предусматривает демонтаж пришедших в негодность балок и установку новых брусьев из древесины или металла в имеющиеся на капитальных стенах гнезда. Процесс замены брусьев связан с локальным восстановлением перекрытия между ними. В процессе демонтажа поврежденных балок несложно сформировать часторебристую конструкцию, располагая элементы на равном расстоянии друг от друга;
• увеличением общего количества опорных брусьев. Для уменьшения величины нагрузки, действующей на горизонтально расположенную балку, следует между имеющимися брусьями установить дополнительные опорные элементы. Уменьшив интервал между ними, и увеличив количество брусьев, профессиональные строители обеспечивают повышение несущей способности деревянного перекрытия. Наряду с изменением количества опорных элементов целесообразно использовать балки увеличенного поперечного сечения, повышающие прочность конструкции;
• усилением деревянных брусьев перекрытия. Повышение прочности балок в опасных сечениях и поврежденных участках обеспечивается путем установки специальных накладок. В качестве накладок применяют бруски или доски толщиной от 4 см, а также металлические пластины, размещенные с противоположных сторон балки. Фиксация накладок осуществляется как на поврежденном участке, так и по всей длине брусьев. Важно обеспечить надежность крепления накладок, гарантирующих жесткость поврежденного участка.

Замена деревянных балок, которая необходима только в том случае, если они подверглись повреждению по всей своей длине

При выполнении работ обратите внимание на следующие моменты:

• антисептическую обработку имеющихся и добавляемых деревянных элементов;
• изоляцию деревянных брусьев в местах контакта со стенами с помощью рубероида.

Обратите внимание, что древесина, к которой должна крепиться подшивка, не должна быть трухлявой. Завершив усиление деревянного перекрытия, надежно закрепите потолок и пол к брусьям.

Усиление плиты перекрытия Клейна

Несмотря на былую популярность, данный вид перекрытия в настоящее время встречается редко. Однако некоторые застройщики при возведении объектов применяют проверенную временем конструкцию.

Конструктивные особенности перекрытия:

• использование металлических балок двутаврового профиля, уложенных с интервалом 1-1,6 м;
• применение профильного металлопроката с высотой сечения от 8 до 24 см в зависимости от величины нагрузки;
• формирование плиты из керамического кирпича, опорной поверхностью для которой служат нижние полки двутавра.

Для выполнения работ подготовьте:

• материалы для бетонного раствора;
• арматурную проволоку или готовую сетку;
• фиксирующие хомуты или стальные полосы;
• бетоносмеситель;
• электросварочный аппарат;
• отбойный молоток или лом.

Для его монтажа используются двутавровые балки из стали

Обеспечение требуемой нагрузочной способности перекрытия Клейна и повышение прочности достигается различными способами:

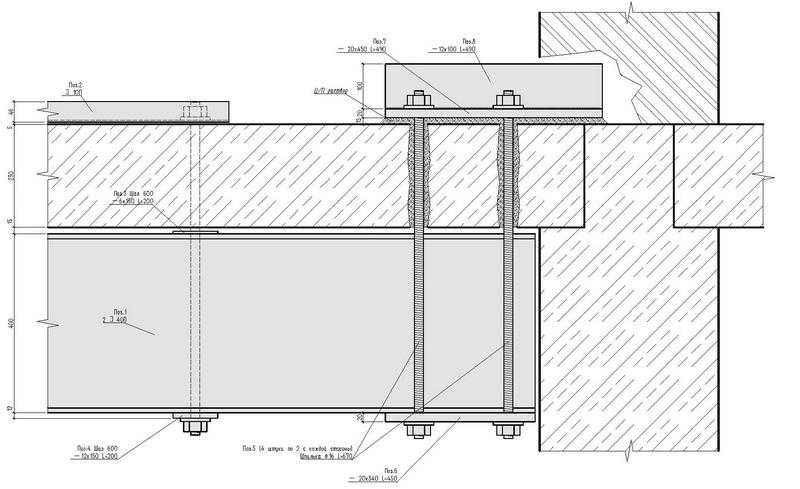

• усилением ранее установленного двутаврового профиля с помощью стальных накладок или металлических хомутов. Для фиксации металлических элементов усиления используется электросварка или резьбовой крепеж;
• восстановлением прочностных характеристик кирпичной плиты путем армирования поверхности с последующей заливкой бетонного раствора. Толщина укладываемого на кирпичную основу слоя бетона составляет 3-5 см.

При невозможности частичного восстановления кирпичной плиты, следует демонтировать ослабленный участок основы, установить арматуру и залить бетон.

Как укрепить монолитные плиты из железобетона

Усиление железобетонных перекрытий – ответственная операция, выполняемая в строгом соответствии с предварительно разработанным планом. Важно не только повысить прочностные характеристики, но и обеспечить соответствующий внешний вид. Главной причиной уменьшения сечения в арматурных стержнях является коррозия. Ослабление железобетонной основы связано не только с разрушительным влиянием коррозии на арматурную решетку, но и с уменьшением толщины и разрушением бетонного слоя вокруг прутков.

Для укрепления основы из железобетона потребуется:

• электрический перфоратор или отбойный молоток;
• электрическая сварка;
• бетоносмеситель;
• металлопрофиль;
• древесина для опалубки;
• бетонная смесь.

Зачастую необходимость восстановления железобетонных перекрытий возникает в связи с коррозийными процессами, приводящими в негодность армирующие стержни

Технология предусматривает повышение прочностных характеристик монолитной плиты различными методами:

• усилением арматурного каркаса за счет приварки дополнительных стержней;
• наращиванием толщины монолитной основы после заливки нового раствора бетона;
• удалением поврежденного участка железобетонной основы с последующим восстановлением.

Внешние проявления ослабления железобетонной плиты:

• наличие полос ржавчины на бетонной поверхности;
• выступание незащищенных бетоном арматурных прутков;
• глубокие трещины и локальные выкрашивания на поверхности бетона.

Комплекс мероприятий по защите стальной арматуры предусматривает выполнение следующих работ:

1. Тщательную очистку нижней и верхней части железобетонного перекрытия.
2. Отбивку выкрашивающегося бетона вокруг выступающих прутков.
3. Нанесение на арматурные стержни антикоррозионного покрытия.
4. Заделку имеющихся трещин и полостей в бетонном массиве.
5. Грунтование поверхности бетона и нанесение известково-цементной штукатурки.
6. Установку разборной опалубки, приготовление раствора и бетонирование.

До усиления монолитных конструкций из железобетона важно установить надежную конструкцию из опорных элементов. При выполнении бетонных работ обратите внимание, насколько старый бетон перекрыт новым раствором. Толщина дополнительного слоя бетона составляет 5-8 см. После застывания бетона временные опоры следует демонтировать, а опалубку разобрать.

Усиление перекрытий ребристой конструкции

Перекрытие ребристого типа укрепляют аналогично плите из железобетона, используя указанные в предыдущем разделе стройматериалы и инструменты.

Для усиления необходимо выполнить следующие работы:

1. Удалить отслоившиеся куски бетона между ребрами плит.
2. Обеспечить доступ к элементам арматурного каркаса.
3. Усилить решетку стержнями увеличенного диаметра.
4. Покрыть стальную арматуру антикоррозионной смесью.
5. Заделать трещины и дефекты в бетонной поверхности.
6. Забетонировать перекрытие, обеспечив расстояние 5 см до поверхности арматуры.

Технологический процесс допускает формирование дополнительных ребер, повышающих прочность конструкции перекрытия. При этом новые элементы усиления формируются параллельно имеющимся ребрам с помощью разборной опалубки.

Бетонирование дополнительных ребер позволяет снизить нагрузку на каждое ребро жесткости и соответственно повысить прочностные характеристики всей конструкции.

Повышение прочностных свойств плит – заключительные моменты

Планируя выполнить усиление плиты перекрытия снизу или в ее верхней части, важно проанализировать состояние имеющейся конструкции и рассчитать величину действующих нагрузок. При повышенной величине нагрузки, в зависимости от конструктивных особенностей перекрытия, следует определиться с сортаментом элементов усиления и тщательно изучить технологию осуществления реставрационных мероприятий. Предварительно разработанный проект облегчит выполнение строительных работ. Консультация профессиональных строителей позволит избежать серьезных ошибок.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony. ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Бетонная плита на металлическом перекрытии — Архитектура — Структурная инженерия — Дизайн интерьера

BY ДЖАСТИН ПЕЧАР, ЧП, ЮВ ,
HHA Директор по проектированию конструкций

Бетонная плита на металлическом перекрытии является одной из самых популярных систем перекрытий в стране, особенно здесь, на северо-востоке, где здания из конструкционной стали преобладают над железобетонными. В сочетании с составными балками и фермами эти системы перекрытий экономичны, прочны и жестки, устраняя большинство проблем с вибрацией, вызванной ходьбой.

Почти все эти системы перекрытий построены без опор, что означает, что балки перекрытий и фермы не подпираются снизу во время укладки бетона. Большинство подрядчиков и монтажников плоских конструкций не настроены на обеспечение такого большого количества опор. Кроме того, крепление добавляет дополнительные расходы и мешает строительным работам ниже. Поэтому стальные балки и фермы обычно рассчитаны на то, чтобы выдерживать вес влажного бетона и оставаться достаточно жесткими, поэтому они не прогибаются чрезмерно во время укладки бетона. Если балки и фермы недостаточно жесткие, это может привести к проблемам во время укладки бетона, таким как застой бетона в заливе, чрезмерное использование бетона для компенсации прогиба конструкции или возможное обрушение из-за перегрузки.

Большое эмпирическое правило для балок и ферм состоит в том, чтобы ограничить их прогиб только во время укладки бетона максимум ¾ дюйма. Это предел прогиба, который проверяется при так называемом условии предварительной нагрузки и включает вес пластичного бетона (т.

Еще одна проверка, которую следует выполнить в связи с этим, — это прогиб по диагонали отсека. Эта проверка учитывает сложный или комбинированный прогиб балок и балок, действующих вместе как система. Это отклонение должно быть меньше, чем длина диагонали, деленная на 360. Важно убедиться, что используемое вами компьютерное программное обеспечение учитывает комбинированное отклонение фермы и балки, чтобы сделать эту проверку точной. Если становится слишком сложно соблюдать эти ограничения и удерживать глубину балки в пределах, разрешенных для проекта, тогда проектировщик может использовать изогнутые балки для компенсации прогибов.

Однако наш опыт использования изогнутых балок показывает, что они могут привести к множеству других проблем, таких как чрезмерный или недостаточный изгиб. Кривизна не является точной наукой, и балки имеют тенденцию терять часть своей выпуклости или расслабляться с момента, когда они покидают цех изготовителя, до момента, когда они прибывают на место, поэтому кривизну следует использовать в крайнем случае.

Хорошая часть, которая может сопровождать все это, заключается в том, что, когда балка или ферма рассчитана на жесткость в соответствии с этими предварительно составными критериями прогиба (а также проверяется, что балки или фермы также должным образом защищены от поперечного выпячивания при кручении), проектировщик часто обнаруживает что они получают силу бесплатно. Другими словами, толщина и вес балки или фермы, выбранные для обеспечения требуемой жесткости, обычно приводят к тому, что балка достаточно прочная, чтобы выдерживать постоянные и временные нагрузки на пол (или крышу). Однако наиболее важно то, что в сочетании с правильным выбором и дизайном металлического настила конструкция приведет к более безопасному и эффективному размещению плиты на настиле и конечному объему бетона, который очень близок к тому, что подрядчик по плоскостным работам оценил в своем предложении.

Джастин Печар, PE, SE, директор по проектированию конструкций в Hyman Hayes Associates. Обладая более чем 20-летним опытом работы в области проектирования конструкций, Джастин имеет опыт проектирования и детализации стальных и кирпичных зданий, судебно-медицинской экспертизы конструкций и устранения неполадок в существующих конструкциях. У него разнообразный проектный опыт, включая работу в сфере здравоохранения, высшего образования, K-12, технологий и муниципальных проектов. Джастин увлечен продвижением области проектирования конструкций и ее инноваций посредством практики, наставничества и возможностей для презентаций.

Вернуться к новостям/статьям

SMD | Конструкционные металлические настилы

Праздничные даты закрытия сезона!

Мы будем закрыты с 23 декабря 2022 года

и вернемся 4 января 2023 года

Желаем вам счастливого Рождества и Нового года!

Закрыть

СИСТЕМЫ ЗАЩИТЫ ОТ ПАДЕНИЯ

УЗНАТЬ

ПОЛ

УЗНАТЬ

Сварка шпильки с ножом

Discover

Бетон

Discover

Roof

Discover

voidsafe®

voidsafe®

.

• Имя
• Фамилия
• Адрес электронной почты

• CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCabo VerdeCambodiaCameroonCanadaCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos IslandsColombiaComorosCongoCongo, Democratic Republic of theCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island and McDonald IslandsHoly SeeHondurasHon g KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, State ofPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRomaniaRussian FederationRwandaRéunionSaint BarthélemySaint Helena, Ascension and Tristan da CunhaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-Лео neSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan MayenSwedenSwitzerlandSyria Arab RepublicTaiwanTajikistanTanzania, the United Republic ofThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkmenistanTurks and Caicos IslandsTuvaluTürkiyeUS Minor Outlying IslandsUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVenezuelaViet NamVirgin Islands, BritishVirgin Islands, U.
