Ушп устройство: Технология устройства фундамента — «УШП»

Check list застройщика: 8 этапов устройства УШП

Фундамент «утепленная шведская плита» – главный фаворит частных застройщиков. Технологичный, современный, избавленный от рисков морозного пучения, он монтируется быстрее, чем любой другой фундамент, и обходится на 20-30% дешевле, если учитывать встроенные коммуникации и теплый пол. На выходе вы получаете долговечное и надежное основание для дома вашей мечты, плюс готовую к чистовой отделке стяжку и аккумулятор тепла. Наймите квалифицированную бригаду, закупите рекомендованные материалы и вооружитесь нашим чек-листом, который поможет вам проконтролировать все этапы процесса – и вперед!

1. Геологическая проверка
Если вы решили ставить дом на скальном грунте, дальше можете не читать: вам не нужен ни УШП, ни любой другой фундамент. Стройте прямо на скале и будет вам счастье. Если же скалы нет, но вокруг полно соседей, у которых лопнули ленточные фундаменты, потрескались стены домов или через несколько сезонов перекосились сваи – добро пожаловать в клуб УШП.

2. Подготовка основания
Если в пятне застройки находится почвенно-растительный, заторфованный или илистый грунт, его полностью снимают.

Обратите внимание: непосредственным основанием для УШП служит подушка из песка средней крупности (размер фракции – от 0,25 до 0,5 мм). Использование для этой цели щебня не рационально: этот материал существенно дороже, но он не добавит никаких плюсов к эксплуатационным характеристикам вашего фундамента.

Основание котлована должно быть строго горизонтальным, в случае перепада высот на участке стандартную толщину песчаной подушки (400 мм) можно увеличивать.
По периметру будущего фундамента производится монтаж дренажной системы.
По дну основания укладывают геотекстиль с перехлестом в местах стыка не менее 15 см.
Затем производится поэтапная засыпка песком с уплотнением по заданной проектной отметке. Толщина каждого слоя песка должна быть не более 15 см – каждый такой слой проливают водой и уплотняют виброплитами.

Под всей поверхностью будущего фундамента проводится отсыпка щебнем средней фракции (20-40 мм) слоем 100 мм в отметке, заданной проектной документацией.

4. Устройство фундаментной плиты
Создание формы плиты и ее утепление – наиболее ответственная часть работы по устройству УШП. Качество этих работ непосредственно влияет на прочность фундамента, его способность противостоять капризам погоды и на энергоэффективность дома.
Задача этого этапа – создать форму плиты и утеплить ее XPS. Это можно делать несколькими способами: либо установить деревянную опалубку и утеплить ее на месте, устанавливая по периметру боковые элементы из XPS толщиной не менее 100 мм и склеивая их; либо воспользоваться специальными L-блоками для УШП; или собрать на месте при помощи специального углового крепежа. Готовые конструктивные элементы для торцевых и угловых участков УШП избавляют от необходимости устанавливать деревянную опалубку и склеивать отдельные элементы утеплителя. Внешняя поверхность L-блоков отделана цементно-стружечной плитой, которая не только повышает жесткость блока, но и защищает XPS от солнечных лучей и является готовой поверхностью для финишной отделки камнем, кирпичом или плиткой, но такой вариант менее удобен для транспортировки. В случае сборки L-блока непосредственно на месте используют угловой крепеж ТЕХНОНИКОЛЬ и клей-пену для пенополистирола.

По всей поверхности будущего фундамента укладывают плиты XPS толщиной не менее 100 мм.
Торцевые элементы укрепляют торцевой доской и упорами (подготовка к бетонированию).
Затем укладывают второй слой XPS — на этот раз только под жилыми помещениями, за вычетом тех участков, на которые будут опираться несущие конструкции вашего дома.

Обратите внимание: под ребра плиты следует сделать уширение, в которое будет уложен арматурный каркас.

На этом этапе вы оцените скорость монтажа, которая возможна только при использовании XPS плит c L-образной кромкой. Они соединяются между собой так, что исключается возникновение мостиков холода. После завершения этого этапа общая толщина утепления под помещениями составляет не менее 200 мм. Этого достаточно для того, чтобы УШП стала настоящим аккумулятором тепла для вашего дома.

Армирование будущих ребер жесткости производится объемными конструкциями, собранными из четырех стержней арматуры сечением 12 мм, которые располагают в продольном направлении и через каждые 300 мм скрепляют распределительными хомутами из арматуры 6-го или 8-го сечения.

Армирование остальной части фундамента производится одним рядом стержней арматуры сечением 10 мм, расположенных с шагом и связанных в сетку 150х150 мм.
Продольную стыковку стержней и привязки осуществляют с перехлестом не менее 24 см.
Обратите внимание: для обеспечения нижнего защитного слоя не менее 30 мм каркасы и стержни следует устанавливать на специальные ПВХ-фиксаторы.

6. Устройство теплого пола
Раскладка труб теплого пола. Как правило, при длине петли менее 70 м рекомендуют использовать трубы теплого пола сечением 16 мм. Если длина петли превышает 70 м, выбирайте трубы сечением 20 мм.

Обратите внимание: в местах, где будут располагаться несущие перегородки или дверные проемы, трубы теплого пола необходимо защитить специальными гильзами из специальной гофрозащиты или ПНД-трубы длиной 400-500 мм.

Для монтажа коллекторов на местах, определенных проектом, вбивают 2 или 4 стержня арматуры сечением 12 мм и длиной около 1,5 м, к которым крепят доску под монтаж. Места подъема труб к коллекторам также необходимо защитить специальной гофрозащитой.

Обратите внимание: время на выгрузку и укладку смеси в нормальных условиях не должно превышать одного часа.

В случае перерыва выгрузки бетона в одну форму СНиПом допускается возобновление бетонирования с организацией рабочих швов до момента набора бетоном прочности 1,5Мпа. Перед продолжением укладки смеси поверхность необходимо смочить водой и прогрунтовать цементным молочком.

8. Утепление отмостки

В большинстве случаев для УШП нужно провести несложную процедуру устройства утепленной отмостки – она создаст дополнительную защиту вашего дома от морозного пучения.
По периметру фундамента снимается плодородный слой и производится отсыпка песка не менее 10 см с последующей трамбовкой.
Обратите внимание: при устройстве песчаной подушки под отмостку необходимо задать уклон от фундамента не менее 1,5%.

Результат
По окончании монтажа УШП вы получаете прочный и долговечный фундамент для вашего дома, а также теплый пол, поверхность которого полностью готова к чистовой финишной отделке.

Понравилась статья?

Подписывайтесь на наш канал в Telegram, и группу vk.com. Будьте в курсе наших новых материалов, строительных новостей и лайфхаков.

Теги:

технология, устройство, плюсы и минусы

Фундамент шведская плита позволяет обеспечить совокупность минимальных затрат с высоким качеством и длительным сроком эксплуатации. По технологии его монтажа не предусматривается использование обычной железобетонной плиты.

Таким образом, можно получить только пол по грунту с встроенным обогревом. Монтаж фундамента можно выполнить без использования специальной техники, что позволяет существенно снизить финансовые затраты на строительство.

Содержание

• Что это такое?
  • Устройство УШП
• Преимущества и недостатки
• Где используется такая технология?

Что это такое?

Что такое УШП – это утеплённая монолитная железобетонная конструкция, внутри которой прокладываются коммуникации и водяной тёплый пол.

Фундаментная плита в этом случае практически не заглубляется в грунт (малозаглубленная), потому идеально подходит для строительства малоэтажного дома из бруса и пеноблока.

Главный принцип конструкции заключается в том, что утеплитель изолирует бетонную плиту от грунта, не допуская его промерзания с наступлением холодов.

Если сделать шведский фундамент за счёт использования пенополистирола толщиной не менее 20 см, можно получить несколько положительных характеристик, позволяющих говорить об уникальности данной конструкции.

В первую очередь будет равномерно распределена нагрузка на грунт, что не позволит одному из углов провалиться под весом строения. Кроме этого, осуществляется утепление самого фундамента. Третьим отличительным фактором можно назвать амортизацию сил морозных движений грунта (пучения).

Благодаря равномерному распределению нагрузок, плита фундамента способна выдержать на себе более 10 тонн веса без особых искажений.

Устройство УШП

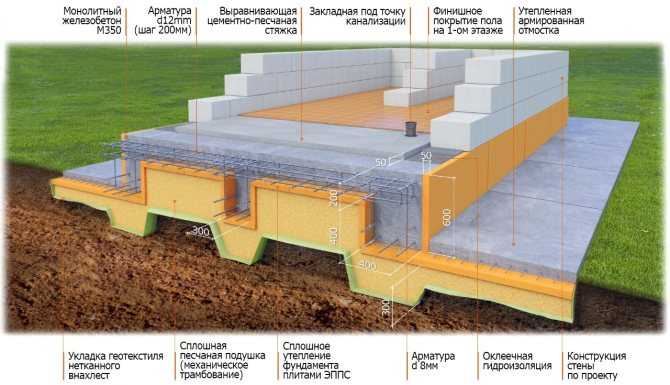

Как говорилось ранее, УШП фундамент представляет собой основание строения, состоящее из нескольких чередующихся слоёв.

При этом каждый из них накладывается в определённое время и выполняет отдельную функцию.

Периодичность монтажа согласно шведской системе следующая:

1. Подушка из песчано-гравийной смеси толщиной не менее 15 – 20 см.
2. Геомембрана.

   Геомембрана защитит основание от воздейтсвия влаги

3. Дренаж, осуществляющий отвод подземных и талых вод от фундамента.
4. Слой мелкозернистого песка.
5. Экструдированный пенополистирол толщиной 10 см. Укладывается по всему периметру опалубки и под отмостку.
6. Щебень или гравий.
7. Экструдированный пенополистирол толщиной 20 см. Устанавливается везде, кроме мест, предназначенных для установки стен.
8. Монолитный армированный железобетонный слой в местах установки стен и по всему периметру строения.

Преимущества и недостатки

Как любое строительство, УШП фундамент имеет свои плюсы и минусы, поэтому, прежде чем начинать его возведение, необходимо взвесить все доводы и сделать полный анализ положительных и отрицательных характеристик.

Только после этого можно принимать решение, делать такое основание для своего дома или воспользоваться другой технологией монтажа фундамента. Для облегчения поставленной задачи рекомендуется воспользоваться таблицей, приведённой ниже.

№	Преимущества УШП	Недостатки УШП
1	С его помощью можно получить очень тёплый дом с уникальными энергосберегающими показателями. Утеплённая фундаментная плита позволит всегда иметь обогреваемые полы.	При возникновении проблем с тёплым полом (утечка) найти проблему, когда трубопровод спрятан в железобетоне будет проблематично. Кроме этого, вода в этом случае будет размывать основание до устранения причины.
2	Практически все коммуникации, прокладываемые на этапе строительства, укладываются в плиту фундамента.	Ситуация аналогичная с трубопроводом тёплых полов.
3	Конструкция не имеет усадочных и температурных швов. Это позволяет утверждать о длительном сроке эксплуатации фундамента УШП.	Максимальная высота конструкции, построенной на таком основании, 3-этажный дом.
4	При заливке бетонной смеси по уровню результатом станет идеально ровный пол, на котором можно сразу делать финишное напольное покрытие.	Фундамент утеплённая шведская плита желательно укладывать на ровных участках. Если имеет место даже незначительный перепад высот, сумма, затраченная на работу и материал, может увеличиться в несколько раз.

Принимаясь за строительство такой конструкции, нужно использовать только качественные материалы, это позволит избежать многих ошибок.

Где используется такая технология?

Технология возведения фундамента УШП применяется при строительстве объектов, в которых не предусмотрено наличие подвальных, цокольных этажей.

Кроме этого, проектирование таких систем рекомендуется для строительства зданий, имеющих размер сторон 15 м.

Помимо этого, есть ещё ряд характеристик, свойственных использованию данного метода:

• регионы, расположенные в северной части страны;
• участки с высоким уровнем прохождения грунтовых вод;
• в подготовленном проекте предусмотрена конструкция технологии обогрева помещения с помощью системы водного теплого пола;
• при строительстве дома на пучинистом или слабом грунте. Обхзор данного основания смотрите в этом видео:

На участках со сложными рельефными особенностями данную технологию желательно не применять.

Если рассматривать вложения на период строительства, назвать УШП фундамент (утеплённая шведская плита) выгодным с точки зрения финансовых вложений нельзя. Разница начнёт проявляться лишь спустя некоторое время, после того, как начнут приносить счета за отопление, поэтому принимать решение в пользу данного метода или против него остаётся собственнику будущего строения.
