Ушп технология строительства: Фундамент УШП — технология строительства пошагово с коммуникациями

Плюсы и минусы строительства УШП (утепленной шведской плиты)

УШП (утепленная шведская плита) – достаточно новая для Санкт-Петербурга технология строительства фундамента, которая постепенно набирает популярность. Объективности ради расскажем историю выбора данного варианта фундамента от одного из наших клиентов.

Муки выбора типа фундамента при строительстве дома

Недавно решил построить небольшой дом в Ленинградской области. Знакомые строители сказали, что сейчас есть передовые технологии, которыми пользуются очень многие. Это фундамент УШП. Как они утверждают, этот вариант фундамента, хоть и появился сравнительно недавно, уже себя хорошо зарекомендовал. И в мой проект строительства загородного дома тоже была предложена УШП.

Почему УШП?

Несмотря на популярность такого типа фундамента, нет однозначности в суждениях. Многие строители недовольны такой технологией.  Я решил разобраться сам, прежде чем остановиться на этом варианте фундамента.

Утепленная шведская плита – это вариант фундамента, который имеет небольшое заглубление. Состоит такой фундамент из песчаной подушки, грунта, геотекстиля,  коммуникационных труб, утеплителя (экструдированного пенополистерола), армирующей сетки, щебня, системы теплого пола, бетона.

При выборе проекта фундамента моего дома я постарался остановиться на наиболее оптимальном по технологии и цене варианте. Рассматривая ленточный  фундамент и сравнивая его с плитой, отметим, при строительстве  ленточного фундамента сначала возводится вертикальный фундамент, который перекрывается бетонной плитой.  А если мы берем  УШП, то плита лежит на утеплителе, который располагается на грунте. Надо отметить, что стоимость утеплителя значительно ниже стоимости земляных работ,  бетона, арматуры, входящих в ленточный фундамент. Это плюс.

При заливке УШП все коммуникации заводятся в необходимые места, предусмотренные проектом, и дальнейшая их коррекция возможна только по верху, либо связана с частичным демонтажем УШП. Обслуживать и  менять месторасположения  коммуникаций сложно. Т.е. перенести канализацию, водопровод в новые места, если мы захотим что-то поменять, будет сопряжено с определенными трудностями. Это минус.

А с другой стороны, все необходимые инженерные точки уже на месте. Вся разводка проведена. Это положительная сторона.

Надо отметить, что заложенные в плиту теплые водяные полы и идеально ровная поверхность УШП дает финансовое преимущество перед другой технологией, когда теплые полы укладываются на плиту перекрытия и заливаются песчано-цементной стяжкой. В УШП – готовая поверхность для напольных покрытий. Можно располагать ламинат, линолеум, паркет. Я это рассматриваю как плюс.

.

Проектировщики отметили, что под УШП подойдет любой грунт, поэтому мне не надо тщательно исследовать грунты моего участка. Это несомненный плюс.

Утеплитель, уложенный под плиту, не пускает холод в дом и надежно защищает от плесени и сырости в будущем доме. Это тоже положительный момент.

За счет утепления не происходит промерзания грунта под домом, вследствие этого не будет пучения грунта.  Это плюс.

Но моя мечта о винном погребе и полочках с огурчиками,  помидорчиками, грибочками и квашеной капустой не сбудется при выборе УШП. Тут не предусмотрено подвальное помещение. Придется строить погребок отдельно. Это досадный минус.

Плита УШП находиться над поверхностью земли невысоко. Если в наших краях случится подъем воды, она окажется внутри дома. Это относится к отрицательным моментам.

Строительство УШП можно доверить  только профессионалам.  Нельзя обращаться к  услугам шабашников.  Для строительства УШП нужна специальная техника, профессионализм, контроль  и умелые руки. Это ведет к удорожанию строительства  и является условным минусом, поскольку профессионализм означает качественное исполнение проекта. Такой дом не придется переделывать.

Одним из основных отрицательных сторон использования в Вашем проекте УШП является невозможность строительства многоэтажного тяжелого дома. Но в шведские дома –  обычно это каркасные облегчённые строения. Поэтому можно на таком фундаменте построить одноэтажный загородный дом и это будет отличным вариантом теплого дома.

Таким образом, проанализировав полученную информацию, я понял, что технология строительства и использования УШП имеет и плюсы и минусы. При условии грамотного и профессионального подхода дом, построенный на утепленной шведской плите, может стать надежным, теплым жилищем.

Утепленная шведская плита | Конструкция и технология возведения

Если в планах проекта построить надежный и технологичный дом, а также сэкономить на поддержке комфорта и безопасности в помещении – часто выбор останавливают на технологии строительства фундамента «УШП».

УШП – это Утепленная Шведская Плита. Вид фундамента, в котором коммуникации, например, система теплого пола, канализация уже заранее встроены в основание. Такой метод сокращает время работы над объектом, сокращает расходы на отопление, потому что основание выступает в роли теплоаккумулятора. Энергоэффективно и функционально.

В сравнении с ленточным фундаментом, где в стоимость будет входить только строительство его самого. Не включаем в итоговую цену утепление, дренаж, инженерные системы. Список можно продолжать бесконечно.

В случае же с УШП, клиент получает комплекс услуг, с установкой необходимых дополнений сразу. А цена при этом либо такая же, как при установке ленточного фундамента, либо меньше.

Специфика строительства УШП

При установке фундамента по скандинавской технологии одного бетона будет недостаточно. Понадобятся прочные и современные теплоизоляционные материалы.

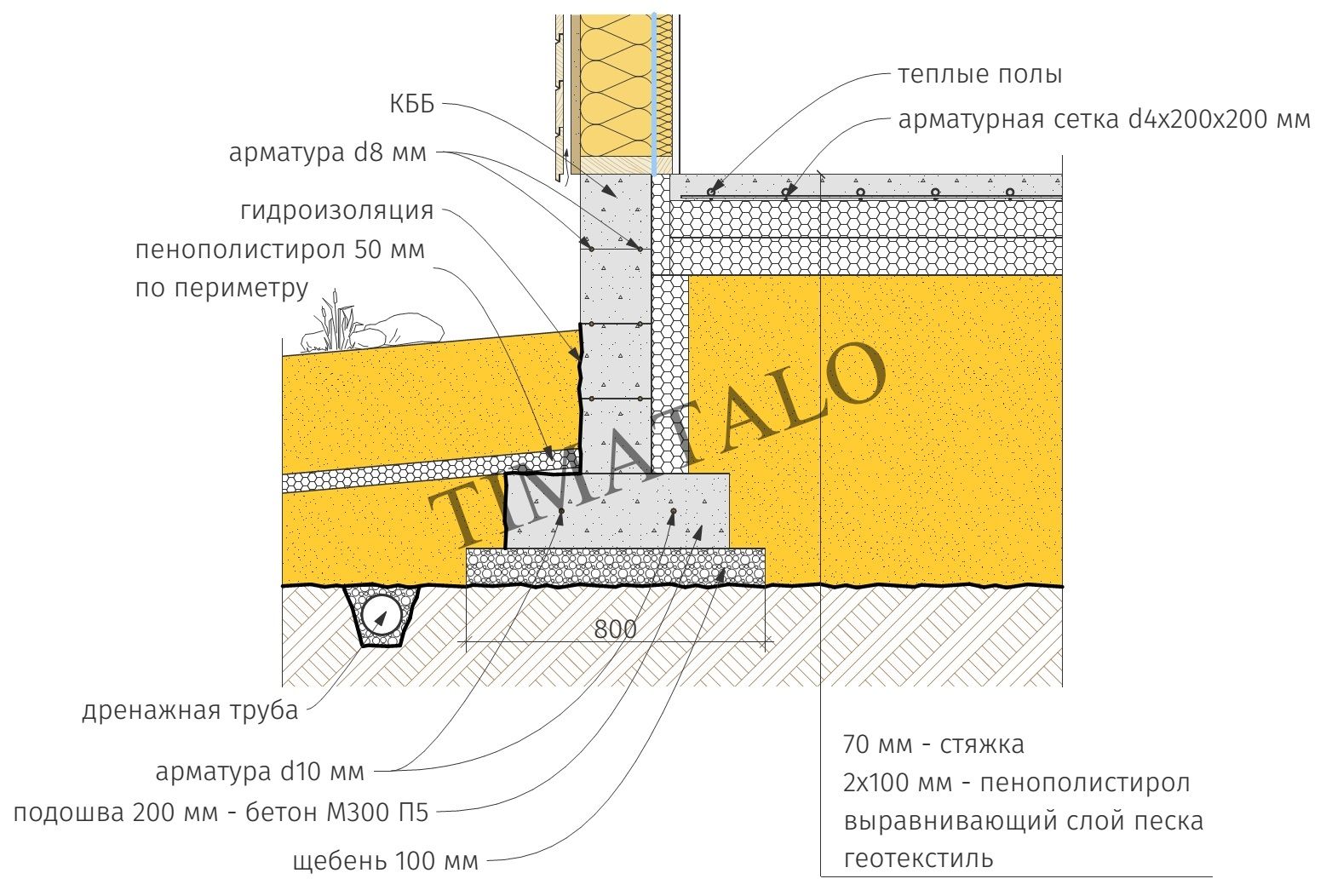

Фундамент состоит из:

• подготовленного основания, с небольшими 1% уклонами от центра во все углы;
• отводов дождевых, талых вод вокруг здания по отмостке из бетона или асфальта;
• утепленной отмостки;
• теплоизоляционного слоя;
• армированного каркаса;
• коммуникаций: системы теплого пола, места для выводов под радиаторы, канализации, места захода воды и вводы для электричества;
• основания из бетона.

Конструкция передает вес, эксплуатационные нагрузки от здания на слой утеплителя. Поэтому материалы для утепления должны быть прочными и тщательно подобранными.

Такой вид фундамента подходит для грунтов:

• с высоким уровнем грунтовых вод;
• с сыпучими и рыхлыми почвами;
• которые подвержены пучению и сдвигам.

Преимущество шведской плиты – жесткость и монолитность конструкции, которая справится с погодными факторами при подвижках грунта.

Утеплитель, который расположен под фундаментом, предотвратит промерзание почвы и снизит риски по причине вспучивания и осадков.

Поэтому при эксплуатации не стоит волноваться, что фундамент будет деформироваться и трескаться при отрицательных температурах.

Утепленная шведская плита: преимущества и недостатки

Технология строительства УШП несложная и позволяет построить основание своими руками. Единственная сложность возникает в подборе материалов, т.к. подбирать нужно качественные и прочные. А в марках строительных материалов лучше разбираются профессионалы, т.к. каждый раз пробуют их на практике.

Преимущества УШП

1. В работе не используется тяжелая и землеройная техника. Большинство видов работ выполняются «руками», что экономит деньги на работу строителей.

2. Слой утеплителя располагается не только под подошвой фундамента, но и с боков. Сохранение постоянной температуры по площади фундамента влияет на увеличение срока службы.

3. Монтаж инженерных коммуникаций осуществляется в начале строительства. Это снижает цену на объект и ускоряет работу. Больше не нужно достраивать технический этаж, где устанавливаются канализационные трубы и водоснабжение.

4. Такой фундамент подходит для строительства объекта на любых видах грунта. Плиту располагают на поверхности земли, из-за чего на нее не воздействуют грунтовые воды. Поэтому несущая способность дома возрастает.

5. УШП строят как для деревянных домов, так и для трехэтажных коттеджей.

6. Основание герметично. Отсутствуют мостики, поэтому сырость не распространяется по помещению, в результате чего не появляется плесень.

7. Фундамент ровный и плоский, за счет чего основание уже готово, чтобы укладывать чистовые напольные покрытия. За счет этого сокращается время и снижается цена на отделочные работы.

8. Устанавливается отличная теплоизоляция. Проложена система теплого пола, что сокращает расходы на отопление дома в будущем.

В качестве недостатков этого вида фундамента приводят следующие аргументы:

1. Высокая цена строительства

2. В фундаменте не предусмотрен подвал

3. Основание недостаточно жесткое и провоцирует усадку здания

4. Риск повреждения пенополистирола грызунами

5. Нет информации о сроке службы

6. Ограничение к этажности сооружений

Стоит опровергнуть некоторые из них:

— утверждение о высокой цене строительства УШП преувеличено. Многие виды работ выполняют, не применяя строительную технику и не проводя земляные работы.

— экономия на обустройстве чернового пола, т.к. шведская плита уже сразу готова к укладке напольных покрытий.

— затраты на строительство такого фундамента будут возвращаться косвенно: экономия на отоплении, не укладывается канализационная система после возведения фундамента.

— УШП прослужит долго, если выполняются 3 условия:

• проект дома продуман до мелочей, а план строительства выполнен без отклонений;
• использовались материалы должного качества;
• работу выполняла команда профессионалов.

Технология возведения

Чтобы построить здание с высотой до 3 этажей, несущая способность основания должна быть 1 кг/см2. При этом материалы дома могут быть любыми – кирпич, газоблоки, каркасный клей, клееный брус и так далее. УШП в принципе может выдерживать здание только до 3х этажей.

Значительный этап проектирования фундамента – определение толщины плиты. Ее размеры нужно правильно рассчитать, иначе основание подвергается трещинам уже при первой зиме или окажется слишком большим, что будет вызывать дополнительные расходы на его обслуживание.

Пока что в ГОСТ и СНиП сделать полный расчет не получится, по причине нехватки информации об этой технологии в России. Нет никаких регламентирующих документов и федеральных выкладок.

Методика расчета толщины основания имеется, но не детальная. Ее разработала компания «Dorocell». Благодаря ей стало возможно определить параметры конструкций для прокладки УШП.

При возведении фундамента обязательно учитывают давление, которое основание оказывает на грунт:

Поэтому так важно определить тип почвы участка и ее несущей способности.

Толщину основания рассчитывают так:

1. Определяют вес здания без учета фундамента.

2. Суммируют вес здания с нагрузками, которые оказываются на него. Учитывают эксплуатационное давление: мебель, техника и так далее.

3. Рассчитывают площадь фундамента, ориентируясь на размер и назначение здания

4. Массу здания делят на площадь плиты и получают число удельной нагрузки на грунт.

5. Определяют разницу между расчетной и необходимой нагрузкой

6. Разницу нагрузок умножают на площадь фундамента. Получают нужную массу плиты.

7. Объем основания определяют делением веса фундамента на плотность железобетона, которая обычно составляет 2500-2700 кг/ м3.

8. Толщина плиты определяется делением ее объема на ее площадь.

Полученное число округляют до 5 см в ближайшую сторону. После этого также пересчитывают вес фундамента. А далее сложив его с весом здания, пересчитывают удельное давление на грунт. Если от оптимального значения есть отклонение, то оно не должно превышать 25%.

Если по результатам расчет толщина фундамента превышает 15-35 см, то его строительство нецелесообразно.

Этапы строительства утепленной шведской плиты

• Участок строительства очищают от мусора и нежелательных растений.
• Делает разметку на фундаменте с помощью уровня или нивелира.
• Внутри разметку делают выемку грунта глубиной 0,3-0,4 м.
• Дно ямы засыпают слоем песка в 15 см, а затем поливают его водой и утрамбовывают.
• Укладывают геотекстиль на подушку из песка. Края полотен выступают на 20-30 см от плиты.
• Наверх засыпают подушку из гравия или щебня в 10-15 см. Края оборачивают геотекстилем.

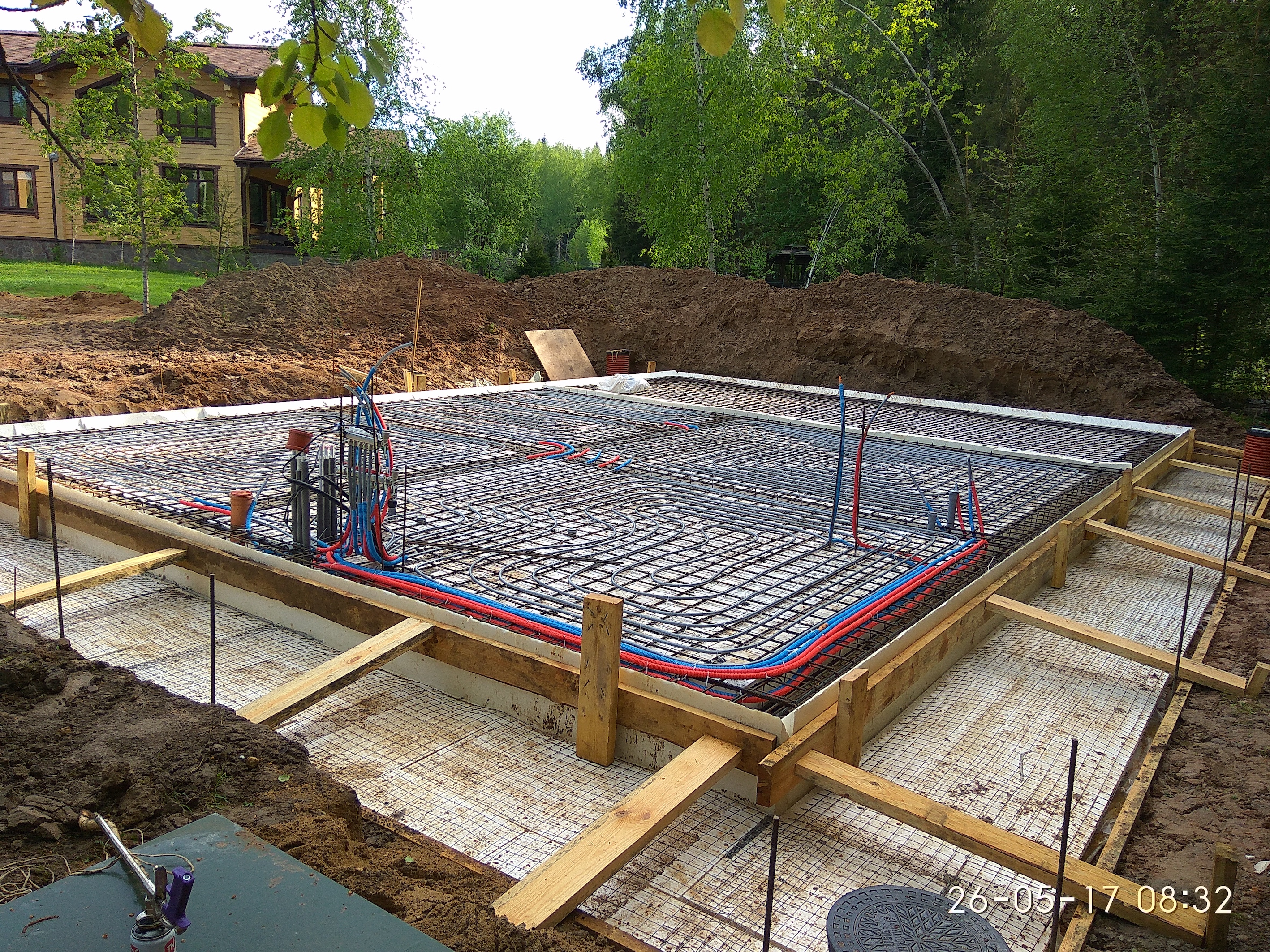

• Прокладывают коммуникации – канализация, водоснабжение, электричество.
• Конструируется опалубка из утеплителя в 5-10 см по бокам плиты. Используют пенополистирол экструдированный или фибролитовые плиты.
• Монтируют гидроизоляцию. Используют рулонные материалы или рубероид.
• Прокладка первого слоя теплоизоляции. Плиты из пенопласта длиной 10 см прокладывают сверху.
• Прокладывают второй слой утеплителя в соответствии с документацией по проекту.
• Выполняют армирование ростверков.
• Выполняют армирование зон эксплуатационной нагрузки.

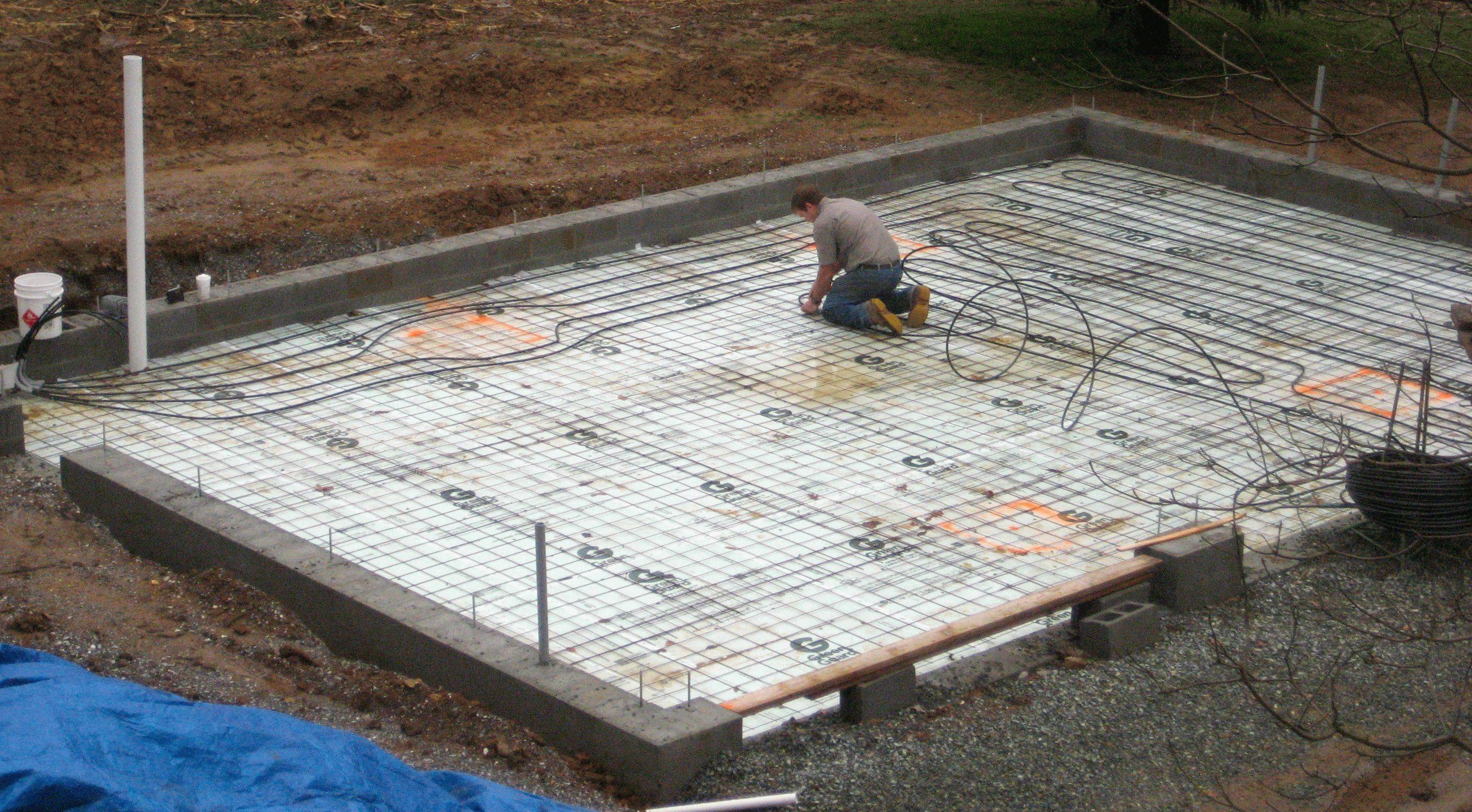

• Укладывают пластиковые трубы напольного обогрева.
• В стыках с ростверком ставят защиту гильзами из ПНД-труб длиной 40-50 см.
• Напольный обогрев наполняют теплоносителем, проводят испытания.
• Подготавливают форму для бетонирования.
• Заполняют форму бетоном и распределяют по поверхности, уплотняют.

Бетон приобретет ожидаемую прочность только в случае соблюдения режима температуры и влажности.

Если фундамент монтируется в жаркие дни, то через 2-3 часа стоит полить его водой. А при умеренном температурном режиме – через 10-12 часов.

После увлажнения, основание накрывают и повторяют процедуру неделю по несколько раз за день.

На фундаменте по технологии УШП чаще строят дома в один или два этажа. Но если разработать точный план строительства, то подойдут и тяжелые строения, содержащие более двух этажей, а также дома с различающимися уровнями нагрузки. Например, когда одна часть дома составляет три этажа, а другая два.

Что важно учесть при строительстве

— если плита будет большой в сравнении с конструкцией дома, то здание будет давать усадку;

— строительство на участке с грунтовыми водами проблематично в межсезонье;

— заливать плиту стараются в один прием, чтобы не нарушить монолитность структуры фундамента;

— при строительстве армирующего каркаса нужно следить за покрытием металлических стержней слоем бетона, где толщина 3 см.

При применении УШП не стоит пренебрегать подробным планом строительства. Насколько правильно будет составлен план здания, рассчитана ширина фундамента, правильно ли выбраны материалы для работы, зависит качество объекта, а также дальнейшего применения.

Результаты работы радуют глаз. Основание дома прочное, утепленное и уже готовое к строительству самого здания. Вы сэкономили деньги, время работы и получили современное и энергоэффективное решение в пользу будущего возведения дома.

Чтобы построить утепленную шведскую плиту, нужен немалый опыт сотрудников в строительстве и уверенность в своих силах.

Обращаясь в «КБК-Фундамент», вы обеспечиваете качественные материалы при строительстве, которые мы производим и доставляем сами. А также быструю и профессиональную работу команды и расчет по факту выполненных работ.

Заказать услугу можно по телефону или оставив свой номер в боковом поле на сайте. Приблизьтесь еще на шаг к дому вашей мечты!
