Обзор одноэтажного каркасник 11*14 в Полянах, УШП на склоне

Одноэтажный каркасный дом с 3 спальнями на УШП в Полянах:

Проект с двухуровневой двускатной крышей (угол 19°), металлочерепица Grand Line, профиль Classic, покрытие Safari Twincolor Orange:

Обратите внимание, что участок расположен на склоне, при строительстве УШП пришлось иметь дело с перепадом около 2 метров. Подушка была выведена в уровень, сделана подпорная стенка из покупных камней. Работы по благоустройству и укреплению склонов ещё предстоят, но общий облик участка уже сформирован:

У дома большая терраса, которая не планировалась изначально и была добавлена уже на III этапе — заказчик захотел пристроить открытую часть. Террасу сделали, но ЛОС Астра-5 оказалась под ней. Впрочем, из-за склона места для обслуживания получилось предостаточно:

Ещё фото дома:

Отделка фасада деревянная, имитация бруса окрашена на производстве:

Потолок террасы и свесы крыши подшиты коричневой доской:

У крыльца сделана двускатная крыша, угол 25°:

Входная финская дверь:

Отделка цоколя бетонными панелями Биоп:

Общий вид дома получился довольно строгий и стильный:

Обратите внимание, что на террасе обычная строганая доска, пропитанная антисептиком (также местами видно наледь):

Часть террасы под крышей, что актуально для плохой погоды:

Вход в дом:

На момент фото уже закончен III этап стройки и началась чистовая отделка, занимается которой приглашённый заказчиком мастер.

Внутри дома:

Планировка:

И видео-обзор:

Если вам понравился этот дом, посмотрите ещё похожий проект в Белоострове, у него такая же форма крыши.

Другие интересные записи:

comments powered by HyperComments

Заказать УШП фундамент — утеплённая шведская плита для основания дома

Компания ТеплоСтрой специализируется на монолитных работах по возведению оснований, в т.ч. современных видов фундаментов, например, УШП фундаментов. Нами производится полный цикл работ от проекта фундамента до его монтажа под ключ. Также строительная компания ТеплоСтрой выполняет все виды работы, в том числе монтаж инженерных систем с автоматикой.

Заказать

Рассмотрим монтажную схему и план фундамента утеплённая шведская плита (УШП).

Список проверенных и хорошо знакомых способов закладки фундамента в последние годы пополнил фундамент УШП – утепленная шведская плита. Он был разработан в Германии на основе скандинавского опыта строительства.

Заказать расчет сметы

Особенности и преимущества УШП

По сути своей такой утепленная шведская плита является мелкозаглубленным монолитным фундаментом, но с некоторыми особенностями. Во-первых, еще до заливки он утепляется экструдированным пенополистиролом. А во-вторых, на этом же этапе закладываются все необходимые коммуникации: водопровод, канализация и так далее. Он рекомендован для строительства на пучинистых и сильно увлажненных грунтах.

Причин постоянно растущей популярности УШП несколько:

  • сокращение длительности строительства;
  • устранение рисков просадки на пучинистых грунтах;
  • высокая энергоэффективность;
  • возможность обойтись без тяжелой землеройной техники;
  • отсутствие необходимости в монтаже чернового пола;
  • возможность укладки коммуникаций тёплого пола, что значительно сэкономит время строительства.

Нельзя не отметить и некоторые недостатки технологии.

  • Она практически недоступна для реализации собственными силами. Для правильной укладки коммуникаций и монтажа армировки необходимо привлечение профессионалов, обладающих опытом в этой сфере. Переделать то, что «не получилось» будет весьма проблематично.
  • Использование технологии целесообразно только на ровных участках. На склонах такой УШП фундамент залить можно, но обойдется это значительно дороже.
  • Существуют ограничения по весу здания. Как правило, на таком фундаменте строятся легкие одно- двухэтажные дома.

Технология строительства УШП фундамент

Технология обустройства такого фундамента на первый взгляд достаточно проста. Но для получения ожидаемого эффекта каждый ее этап должен быть выполнен на высоком профессиональном уровне. При необходимости сэкономить владелец участка может взять на себя подготовительные работы, но закладку коммуникаций и заливку лучше доверить специалистам.

Подготовительные работы

Для начала необходимо извлечь плодородный грунта на глубину около 45 см. Дно «котлована» нужно выровнять и утрамбовать. Очень желательно уложить на дно слой глины, который сформирует своеобразный гидрозамок и защитит утеплитель и бетонные конструкции от избытка влаги.

Для формирования «подушки» используются традиционные материалы, но в особой последовательности. Сначала необходимо засыпать щебень или гравий и только потом речной или карьерный песок. Между слоями нужно проложить геотекстиль. По тем же причинам следует сразу обустроить по всему периметру будущего здания кольцевой дренаж.

Коммуникации и утепление

После отсыпки и выравнивания слоя песка необходимо приступить к монтажу коммуникаций. Для удобства работы специалисты рекомендуют «вынести дом в натуру» — произвести разметку внешних и внутренних стен, как при разработке ленточного фундамента. Затем на слой песка укладывается первый слой экструдированного пенополистирола и устанавливается опалубка для заливки фундамента. На этом этапе можно задаться вопросом, как будет устроен цоколь. Для ускорения процесса строительства снаружи утеплителя устанавливается цементно-стружечная плита ЦСП. Толщина бетонного основания под несущими стенами должна быть несколько больше. Поэтому второй слой утеплителя укладывается, минуя эти участки.

Поверх утеплителя производится разводка низкотемпературной водяной системы отопления. Схема ее укладки определяется необходимой мощностью и определяется путем предварительных расчетов. В остальном технология укладки труб ничем не отличается от стандартной для этого типа отопления.

Устанавливается пространственный армировочный каркас на участках под несущими стенами. Остальная поверхность плиты тоже укрепляется. Диаметр прута и «шаг» каркаса определяются специалистами исходя из веса будущего здания.

Фундамент типа УШП на участке со склоном

Фундамент УШП (утепленная шведская плита) – одно из самых целесообразных решений для участков со сложным грунтом. Он позволяет избежать перекоса здания из-за пучения и влияния высоко расположенного подземного водного горизонта.

Несмотря на то, что технология появилась относительно недавно, она получила широкую популярность среди частных застройщиков, поскольку при относительно небольшом увеличении строительной сметы позволяет значительно увеличить эксплуатационный ресурс здания.

Задача по строительству фундамента УШП сильно осложняется, если на участке есть перепад высот более 1 метра. Возведение этого конструктивного элемента на склоне требует серьезных расчетов и профессионального подхода. Специалисты нашей компании готовы взять на себя работы по проектированию и строительству такого фундамента на любом участке.

Заливка плиты

Заливка бетона УШП фундамент производится по всей площади одновременно. Это позволяет получить совершенно ровную поверхность, которая сможет служить полом первого этажа. Без дополнительной подготовки на нее можно укладывать финишное напольное покрытие.

Остались вопросы

Check list застройщика: Основные этапы обустройства УШП



Разновидность фундамента «утепленная шведская плита» выступает в качестве одного из наиболее распространенных вариантов в частном домостроительстве. Подобный вариант обустройства фундамента отличается технологичностью, невосприимчивостью к вспучиванию грунта, отличается высокой скоростью возведения, а также оказывается дешевле на 20-30% дешевле, чем другие варианты фундаментов.



Использование подобного фундамента позволяет не только обзавестись надежным фундаментом, но и теплым полом, обладающим готовой стяжкой под укладку чистовых покрытий. Остается только приобрести необходимые стройматериалы, нанять специалистов, а также ознакомится с нашим Check list, чтобы иметь возможность полноценно контролировать процесс строительства.



Геологические изыскания

Укладке любого фундамента предшествует изучение геологии участка. В случае, если строительство осуществляется на скальном грунте, потребности в УШП нет, и можно использовать куда более легкие конструкции, можно не сомневаться, что неустойчивость вашему дому не грозит. Если же строительство осуществляется на сложных грунтах, а ленточные фундаменты соседей дали трещины через пару лет эксплуатации, универсальная шведская плита является оптимальным решением.



Рассчитывая сроки строительства необходимо исходить из того, что для четверых квалифицированных работников на обустройство подобного фундамента уйдет около двух недель.



Подготовка на местности

Весь слой растительно-почвенного или илистого грунта полностью убирается, после чего формируется песчаная подушка из песка средних фракций. Использование для этих целей щебня не способно дать никаких практических преимуществ, за исключением увеличения стоимости работ.



В процессе формирования подушки требуется выдержать толщину не меньше 400мм, а также обеспечить наличие выровненной по горизонту готовой поверхности. В результате на склонах толщина подушки в различных частях может быть не одинаковой.



По периметру будущей фундаментной плиты создается дренажная система, а само основание перед засыпкой песка покрывается геотекстилем. Для обеспечения необходимой надежности требуется обеспечить на стыках рулонного материала покрытие внахлест на 150мм. Сама засыпка ведется послойно с утрамбовкой через каждые 150мм (проливка, виброплиты).



Прокладка коммуникаций

В песчаной подушке в соответствии с разработанной схемой укладываются коммуникационные трубы  выводом закладных на поверхность. В процессе выполнения работ необходимо посредством арматуры и хомутов обеспечить надежность фиксации труб в пространстве, чтобы исключить возможность их смещения в процессе заливки бетона и другие операций по укладке УШП.



Под будущим фундаментом формируется щебневая отсыпка высотой слоя в 100мм. Щебень целесообразно использовать средней фракции, с размером элементом в пределах 20-40мм.



Обустройство фундаментной плиты

Создание фундаментной плиты выступает наиболее важным и ответственным этапом, от качества проведения которого зависит успешность дальнейшей эксплуатации всего дома. Именно здесь закладывается прочность фундамента, и его способность противостоять естественным силам.



В процессе выполнения работ требуется не только создать бетонную плиту, но и провести ее утепление посредством экструзионного пенополистирола XPS. Вариантов провести утепление несколько. Во-первых, можно сформировать деревянную опалубки, и заранее провести утепление плитами толщиной 100мм. Во-вторых, можно воспользоваться специальным угловым крепежом, позволяющим не использовать деревянную опалубку. В-третьих, специальные блоки для УШП, обладающие L-образной формой.



Стоит отметить, что внешняя поверхность L-блоков выполняется из цементно-стружечных плит, обеспечивающих защиту XPS от негативного воздействия ультрафиолетового излучения. При этом сама поверхность полностью готова для дальнейшей отделки, например, при помощи кирпича или камня. Недостатком подобных L-блоков выступают неудобства транспортировки.



В случае, если сборка данных элементов проводится непосредственно на строительной площадке, понадобится специальный угловой крепеж производства Технониколь и клей-пена для работы с пенополистиролом. Подобная технология удобна тем, что позволяет отказаться от подпорок из дерева, существенно экономя время на обустройство фундамента и расходы на материалы.



Плиты XPS при обустройстве теплоизоляции должны иметь толщину не меньше 100мм. При этом вслед за первым слоем, покрывающем всю поверхность фундаментной плиты, укладывается второй слой изоляции XPS, но на этот раз исключительно в местах, над которыми в будущем будут находиться жилые помещения.



Заметим, что максимальная скорость выполнения работ обеспечивается в случае, если применяются изоляционные плиты XPS, обладающие L-образной кромкой. Надежность соединения обеспечивает формирование цельного защитного покрытия, не имеющего мостков холода, выступающих в качестве слабых мест в любой теплоизоляционной защите. С учетом двухслойной укладки XPS суммарная толщина защиты достигает 200мм, что является более чем достаточным вариантом для аккумуляции тепла даже в холодную зиму.



Армирование основания

Для ребер жесткости при армировании необходимо использовать готовые конструкции квадратного сечения, собранные из арматуры толщиной 12мм. Располагаются подобные конструкции продольно, с креплением тонкой арматурой (6-8мм) на удалении 300мм.



Стоит напомнить, что связку арматуры необходимо проводить отдельно, укладывая на месте будущей плиты уже готовые элементы. За счет этого исключается возможность повреждения плит XPS в процессе выполнения строительных работ.



Остальная часть УШП армируется при помощи арматуры толщиной 10мм с укладкой в один ряд. Шаг укладки 150мм, при этом между собой арматура связывается с формированием общей сетки. Продольная стыковка требует перехлеста элементов не менее, чем на 240мм.



Отметить, что для придания нижнему слою дополнительной степени защищенности установка осуществляется на ПВХ-фиксаторы, обеспечивающие подъем конструкции на 30мм, предотвращая возможность их непосредственного контакта с основанием.



Теплые полы

Диаметр труб, используемых для обустройства теплого пола, составляет 16-20мм. При этом меньший диаметр применяется в случаях, когда общая протяженность создаваемой петли не превышает 70 метров. Если ее длина больше, то требуется переход на более широкие трубы.



В местах, где в будущем будут располагаться несущие конструкции стен, трубы помещаются в специальные гильзы, обладающие длиной около 400-500мм.



Одновременно проводится подготовка под установку коллекторов согласно существующему плану домостроения. Для этого в нужном месте проводится забивка арматуры диаметром 12мм (2-4 стержня), выпущенной на поверхности на 1,5 метра. К арматуре для выполнения последующих монтажных работ прикрепляется доска. Места стыка с подводящими трубопроводами требуют дополнительной установки защитной гофры.



После формирование контура теплого пола необходимо заполнить его водой и провести полноценное тестирование. В случае, если дефектов не обнаружено, и теплый пол работает в штатном режиме, проводится его опрессовка.



Заливка плиты

Заказ бетона для заливки осуществляется после завершения всех подготовительных работ, в том числе по созданию подъездных путей, позволяющих доставлять бетон непосредственно к месту укладки.



В процессе заливки распределение бетонной смеси производится лопатами, уделяя особое внимание труднодоступным местам, например, под армирующими конструкциями и в углах. Для обеспечения необходимой плотности проводится глубинное вибрирование, выгоняющее из бетона остатки воздуха.



Отметим, что для обеспечения необходимого качества создаваемой бетонной поверхности вся процедура укладки бетона должна укладываться в один час.



В случаях, когда бетонирование осуществляется в несколько приемов со значительными перерывами, возобновление работ допускается до момента, пока залитая часть не набрала прочность в 1,5МПа, причем основание обязательно смачивается водой и цементным молочком.



Утепление отмостки

Для УШП рекомендуется дополнительно делать небольшую отмостку, выполняя ее в утепленном варианте. Для этого требуется:



Убрать грунт по периметру плиты (плодородный слой), после чего создать песчаную подушку с обязательной трамбовкой. Толщина слоя около 100мм или больше. После этого на подушку укладываются плиты XPS, укладывается дренажная мембрана, после чего засыпается слой щебня. Дальнейшая работа ограничивается выбором владельца. Это может быть бетонирование или укладка тротуарной плитки.



Стоит помнить, что главная задача отмостки отведение воды от фундамента, поэтому она должна иметь угол склона не меньше 1,5 градусов в сторону от фундамента.



После того, как все работы завершены, в вашем распоряжении окажется надежный фундамент, способный сделать дом теплым и комфортабельным.

Утепленная шведская плита: разбираем все тонкости

Легкий, прочный и теплый фундамент с коммуникациями, на сооружение которого уйдут не месяцы, а считанные недели – всеми этими преимуществами обладает утепленная шведская плита. Узнаем, как обустроить такое основание.

Что такое утепленная шведская плита

Есть разные типы фундаментов. При их проектировании основной упор делается на прочность и надежность основания, его способности без деформации держать несущие перекрытия. При этом теплоизоляционные свойства фундамента считаются вторичными, а зря. В регионах с суровым климатом это качество очень востребовано. Утепленная шведская плита (УШП) – это энергосберегающее утепленное основание, созданное по особым технологиям. Такой фундамент обладает вескими преимуществами, которые уже оценили многие россияне, которые решили сделать основание из УШП для своих загородных коттеджей.

Достоинства утепленной шведской плиты

К плюсам подобной конструкции можно отнести следующие факторы:

— Быстроту и простоту сооружения. Не нужно рыть глубокий котлован. Фундамент на основе УШП сооружается за несколько недель, включая прокладку коммуникаций и заливку бетона. Справиться с возведением основания может бригада из 4 – 5 человек.

— УШП обладает отличными теплоизоляционными характеристиками. Невзирая на небольшую глубину залегания, основание дома не подвергается морозному вспучиванию грунтов, которое может деформировать другие разновидности фундаментов.

— В основание интегрированы все коммуникации и система теплого водяного пола. Фундамент – это полы первого этажа в черновом варианте. На них сразу, без предварительного выравнивания и подготовки, можно настилать покрытие – плитку, ламинат, линолеум, паркет.

— При обустройстве УШП расходуется меньшее количество бетона, чем при закладке ленточного или сплошного основания.

— Не нужно прокладывать трубы, устанавливать радиаторы отопления. Система теплых полов эффективно согреет дом.

— Обустройство УШП поможет сэкономить на отдельной подводке водопроводных, канализационных сетей, прокладке теплых полов.

— УШП – это комплексное основание, которое одновременно сочетает обустройство фундамента и прокладку инженерных коммуникаций.

Недостатки утепленной шведской плиты

Нет идеальных конструкций, любое основание имеет свои недостатки. Не исключением является и УШП. К минусам утепленной плиты можно отнести такие факторы:

— Обустраивать фундамент можно только на идеально ровном и гладком участке. Если предполагается возводить дом на основе УШП на склоне, то придется выравнивать рельеф местности, а это повлечет дополнительные затраты.

— На илистых и болотистых почвах, а также грунтах с низкой несущей способностью придется снимать верхний слой и делать песчаную подсыпку для упрочнения конструкции.

— Монтаж УШП не трудоемкий, но требует высокой квалификации исполнителей, умения строителей разбираться в чертежах, обустраивать систему теплых полов, делать разводку канализационных и водопроводных сетей.

— УШП нельзя делать «на ровном месте». Проект дома должен быть детально разработан, установлены все точки входа инженерных коммуникаций.

— В доме с УШП не будет подвала, а цоколь расположен непривычно низко, почти «на земле». Фундамент поднимается от поверхности не более, чем на 20 см.

— Большие затраты на этапе обустройства основания. Этот недостаток относителен – подводка коммуникаций по отдельности обойдется дороже на 20 – 30%.

— Заменить и убрать пришедшие в негодность трубы будет невозможно – они «намертво» замурованы в основание. Поэтому экономить на материалах нельзя – нужно приобретать самые долговечные и прочные детали коммуникаций.

Отдельным недостатком можно считать то, что УШП обустраивается в основном для коттеджей в 1 – 2 этажа, стены которых возведены из легких материалов – бруса, газо- и пенобетонных блоков. Есть удачные примеры возведения каменных и кирпичных домов на основе УШП, но многие строители считают, что лучше не рисковать и делать несущие конструкции максимально легкими.

Порядок создания фундамента УШП

Процесс создания основания проходит в несколько этапов. Сначала подготавливается участок. Проводятся геологические изыскания. Если грунт плотный, то можно не обустраивать дополнительную песчаную подсыпку. На илистых или болотистых почвах снимается верхний слой земли на глубину до 40 см, поверхность котлована выравнивается под уровень и засыпается слоем песка толщиной 10 см. По дну и откосам укладывается геотекстиль с нахлестом на краях 15 см. Габариты котлована должны быть немного больше будущего фундамента. Если близко залегают грунтовые воды, то придется обустроить систему дренажа. Это поможет отвести влагу от основания, защитить его от деформации и разрушения.

Далее обустраивается подушка из слоя песка высотой 15 см. Он увлажняется и уплотняется при помощи строительных вибраторов. На него настилается слой щебня толщиной 10 см, который также утрамбовывается. При обустройстве песчано-щебеночной подушки просчитываются точки входа инженерных коммуникаций. Трубы устанавливаются поверх слоя утрамбованного песка, на расстоянии 10 см друг от друга. Далее монтируется теплоизоляционный слой УШП. Устанавливается несъемная опалубка по периметру основания из обрезной доски. Она укрепляется гвоздями или саморезами, чтобы впоследствии щиты не деформировались под тяжестью бетона.

В качестве теплоизоляционного материала используются плиты из экструдированного пенополистирола. Этот материал обладает отличными тепло-, звукоизоляционными свойствами, нечувствителен к бактериям и грызунам, отличается высокой прочностью. По всей площади дома плиты укладываются в два слоя, исключением служат места закладки несущих конструкций. Там пенополистриол настилается в 1 слой. Проводится разметка ребер жесткости. Чтобы не допустить проникновения бетона под слой теплоизолятора, поверх плит настилается прочная пленка.

Созданная конструкция армируется металлической сеткой. На ребра жесткости монтируются арматурные прутья, которые устанавливаются на особые фиксаторы. Они должны быть расположены на расстоянии не более 10 см друг от друга. Все стыки сетки прочно перевязываются между собой специальными хомутами.

Поверх установленного каркаса монтируется система теплых полов согласно проекту. Соединения элементов укладываются в прочные кожухи. Между трубами должно быть расстояние 10 – 25 см. Такой интервал позволяет сохранять комфортную температуру в доме и равномерно прогревать полы. Элементы выводятся к наружному коллектору, с помощью которого можно управлять системой обогрева дома. Лучше использовать трубы из долговечных и прочных материалов – меди, полиобутана, нержавеющей стали, металлопластика.

После монтажа теплых полов и подключения труб к коллектору проводится опрессовка системы с целью выявления вероятных протечек. Проверка проходит двое суток, в течение которых по трубам циркулирует теплая вода под давлением 5 атмосфер. Если про

Утепленная шведская плита УШП фундамента, проведение работ по установке своими руками

Среди инновационных строительных фундаментных конструкций в последнее время все большую популярность приобретает так называемая утепленная шведская плита. Причем уже есть масса положительных отзывов о преимуществах такого основания для малоэтажного частного строительства. В чем секрет УШП, какие преимущества и недостатки, как построить такой фундамент своими руками?

Что такое УШП?

Итак, среди множества видов фундаментных конструкций (ленточного, свайного, столбчатого и других) особое место занимает плитный вариант. Плита как основание для дома в строительстве используется уже много десятилетий, но сравнительно недавно, в Скандинавии, стали сочетать плиту с интеграцией в нее инженерных коммуникаций и утеплением.

Другими словами, утепленная шведская плита представляет собой плитное, малозаглубленное основание с использованием технологии «теплый пол», установленное на теплоизоляционное основание.

Из чего состоит

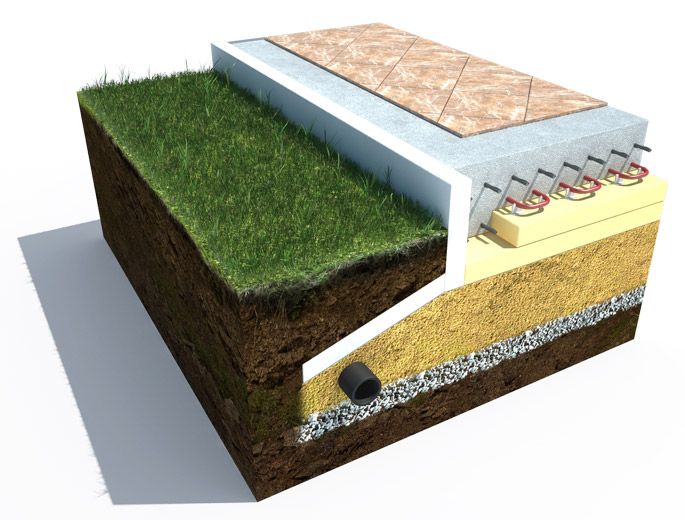

Если рассматривать УШП снизу вверх в разрезе, то конструкцию можно разделить на:

  • подготовленное основание под фундамент. Это котлован с дренажем по периметру и насыпной подушкой из песка и щебня;
  • систему из твердого, но пластичного утеплителя — экструдированного полистирола, который уложен в два слоя (единый первый слой — под всей плитой и с торцов, а второй, дополнительный — ближе к центру). Этот элемент конструкции не только снижает уровень промерзания почвы, но и исполняет функцию распределения нагрузки от здания. Ввиду своей пластичности, пенополистирол нивелирует небольшие неровности и пучения грунтов;
  • основной элемент — бетонная плита, в разрезе П-образной формы. Плита укладывается на утеплитель и армируется металлическими прутьями диаметром не менее 12-14 мм;
  • систему инженерных коммуникаций и теплого пола, элементы которой укладываются среди арматуры до заливки плиты. После затвердевания бетона, все коммуникационные сети и отопление оказываются встроенными в плиту.

Плюсы и минусы конструкции

Решение о типе фундамента основывается на анализе преимуществ и недостатков.

К преимуществам УШП относятся:

  • такой фундамент подходит для любого типа грунта, выдерживает строительство домов с тяжелыми стенами из кирпича или бетонных конструкций;
  • интеграция теплого пола позволяет уменьшить расходы на монтаж полноценной системы отопления, а при должном утеплении строения, в зонах с умеренным климатом и вовсе отказаться от нее;
  • использование изоляторов на основе пенополистирола высокой плотности предотвращает пучение глинистых, слабых грунтов и подвижку плиты.

Кроме того, конструкция этого фундамента такова, что при одинаковой прочности с обычной бетонной стяжкой, на устройство УШП требуется меньшее количество бетона, что снижает общие расходы. А после шлифовки плита сразу представляет собой черновой пол первого этажа, который не требуется дополнительно выравнивания или утепления.

Минусы

Имеются и недостатки. Во-первых, для устройства необходимо значительно детальней разрабатывать проект будущего дома. Особенно в части инженерных коммуникаций, так как после заливки плиты доступ к интегрированным трубам водоснабжения, отопления и канализации будет невозможен.

Во-вторых, относительная сложность самой конструкции требует использования более квалифицированного персонала и качественных материалов.

Пренебрежение точностью геометрических размеров, экономия на марке бетона и сечении арматуры сведет преимущества УШП к нулю и потребует дополнительных финансовых вложений на ремонт фундамента.

В-третьих, при строительстве домов на склонах, придется дополнительно потратиться на полное горизонтальное выравнивание площадки под плиту. В домах, построенных на УШП, невозможно устройство подвалов и погребов.

Как возвести УШП самостоятельно

Несмотря на непростую конструкцию, сделать такой фундамент можно без привлечения подрядных организаций, своими руками. Лучше всего работать не в одиночку, а бригадой из 2-3 человек. Качество плиты будет в большой степени зависеть от детальности проработки проекта и степени его соблюдения при монтаже. Всю работу по монтажу УШП можно разделить на несколько этапов.

Подготовка местности

Для этого возьмите измерительный инструмент, например, рулетку и отметьте на местности периметр будущего фундамента. Для контроля перпендикулярности углов под прямоугольную плиту используйте метод диагоналей — шнуром измерьте их длину. Они должны быть одинаковы. Отметьте периметр на местности колышками.

Затем снимите верхний слой почвы (гумус) на глубину около 50 см. Для этих работ лучше использовать строительную технику — бульдозер или грейдер. После горизонтального выравнивания, восстановите разметку периметра и натяните на колышки шнур. Отступив от периметра на 2-3 метра, выкопайте канавы глубиной около 1 метра от уровня грунта.

Далее засыпьте весь котлован и канавы песком, слоем около 15-20 см. Песок необходимо увлажнить водой, распыляя ее из шланга, и утрамбовать специальными приспособлениями — виброплитой, ручным электрическим вибратором. При небольших площадях застройки можно обойтись самодельным приспособлением — отрезком бревна диаметром 25-30 см с приделанными к нему в торцах ручками. Бревно прокатывают по слою песка. Операцию трамбовки следует повторить 2-3 раза.

После трамбовки уложите на песок и в канавы слой гидроизоляционного материала (например, марки Технониколь), а поверх уложенного материала насыпьте слой гравия, фракции 20-30 мм, толщиной 15-20 см. Этот слой также выравнивается и уплотняется, но уже без увлажнения. Наконец, в канавы уложите дренажные трубы и засыпьте гравием до уровня котлована.

ВАЖНО! Дренажные трубы должны иметь небольшой уклон и соединяться с водосборным колодцем или сточными канавами.

Укладка утеплителя и установка опалубки

Утеплитель (листы экструдированного полистирола, толщиной не менее 10 см) уложите плотно, без щелей, используя замки шип-паз на боковых гранях. По периметру первого слоя из таких же листов утеплителя смонтируйте бортик, высотой по размерам толщины будущей плиты. Для укрепления бортика, снаружи установите опалубку из дощатых щитов, скрепленных между собой шурупами-саморезами. Опалубка удаляется после застывания бетона.

Затем по поверхности первого слоя уложите и укрепите второй слой листового утеплителя, площадью меньше первого. По краю утепленного вторым слоем пространства должна остаться своеобразная канавка шириной не менее 30-40 см. Такие же канавки необходимо сформировать внутри площадки, там, где планируется устройство несущих стен дома. Это будущие ребра жесткости плиты.

Монтаж арматуры и установка элементов инженерных коммуникаций

Арматуру следует укладывать, начиная с канавок. Армирование производите железным прутом диаметром 12 мм, укладывая его в виде решетки с ячейкой не меньше 30-40 см. Связку лучше производить стальной проволокой или прихватывать элементы сваркой. Пруток должен находиться в толще бетона, поэтому для укладки используйте металлические или пластиковые подставки.

После укладки первого слоя арматурной решетки, установите системы теплого пола и смонтируйте трубы водоснабжения, канализации, отопления и ввода кабелей электроснабжения и связи. Для предупреждения деформации, трубы теплого пола соедините с коллектором, заполните водой и герметично перекройте вентилями. Поверх коммуникаций уложите второй слой арматуры. Утепленная шведская плита должна обладать повышенной прочностью, поэтому обеспечьте расстояние между слоями арматурных решеток не более 10-15 см.

Заливка плиты

Для заливки лучше всего готовить бетон марки не ниже 300. Можно заказать доставку готового бетона или изготовить его своими руками с помощью бетономешалки. В этом случае для получения качественной смеси необходимо соблюдать пропорции: цемент М400 1 часть, щебня (фракция 10-20 мм) — 3,2, а строительного песка — 1,7 части. Для цемента М500 эти пропорции будут 1:4,3:2,4 соответственно. Бетоносмеситель следует выбирать объемом не менее 200 литров.

Всю заливку выполняйте непрерывно, вынужденные интервалы между заливками не должны превышать суток. В жаркую солнечную погоду залитые участки плиты укройте полиэтиленовой пленкой на 12-24 часа. Выравнивать участки следует правилами.

Через 12-18 часов после заливки, поверхность плиты отшлифуйте, затирая ровной плоскостью силикатного кирпича или тротуарной плитки. Опалубку удалите через 1-2 дня. Время окончательного отвердевания бетона — около 30 суток.

Конечно, такой монтаж самостоятельно будет под силу при небольших объемах работ, поэтому принимая решение, трезво оцените свои возможности.

10 причин выбрать УШП — Построим фундамент УШП. 7500 руб/м2 за 2 недели

1 Причина

Вы получаете готовую монолитную плиту с рёбрами жесткости под несущими стенами.

2 Причина

Утеплённая опалубка и утепление под плитой. Толстый слой ПСБ или ЭППС. Утеплитель отсекает холод из грунта от бетонной подушки и не даёт теплу уходить в землю. Таким образом тепло задерживается в плите и передаётся внутрь дома, а не обогревает грунт под собой.

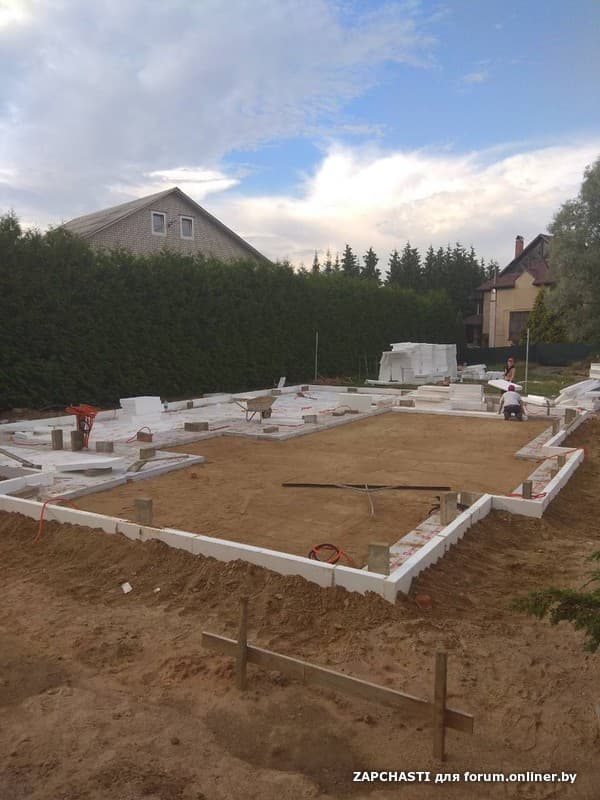

На фото установка несъемной опалубки из L-блоков:

На фото готовая утеплённая поверхность плиты под бетонную подушку:

3 Причина

Разведённые коммуникации внутри плиты. ЭЛЕКТРИКА, КАНАЛИЗАЦИЯ, ВОДОСНАБЖЕНИЕ.Не нужно делать многометровые штрабы в бетоне для проводки кабеля или трубы водоснабжения. Вся эта работа уже будет сделана до заливки плиты. Причем кабель и трубы будут проложены по кратчайшим расстояниям до точек и в разы быстрее.

                                   Коммуникации в УШП                                                          Коммуникации в штрабе


4 Причина

Комфортное отопление тёплым полом. Трубы тёплого поля прокладываются поверх арматуры и крепятся к арматуре пластиковыми стяжками. После происходит заливка бетона в 1 этап .

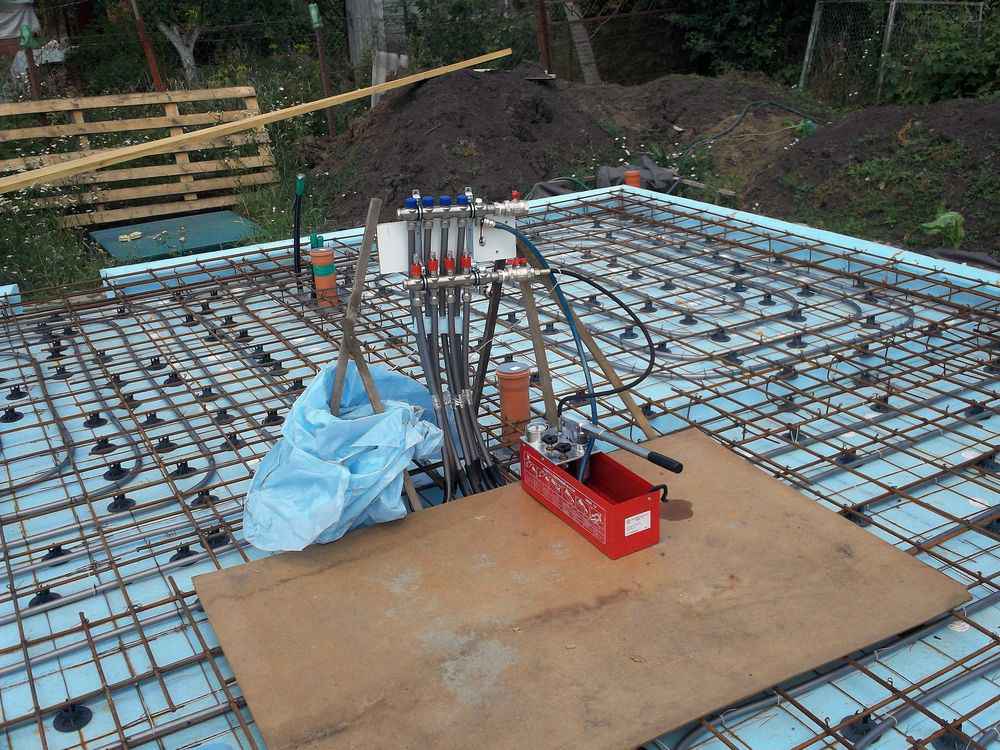

Перед заливкой обязательно проверяется герметичность труб теплого пола под давлением. И устанавливается коллектор теплого пола. Дом делится на зоны: гостиная, спальня, с/у и пр. В каждой зоне возможно регулировать уровень тепла с помощью коллектора.

                             Коллектор тёплого пола                                               Трубы тёплого пола разложены по зонам


Мы получаем комфортную температуру в доме: на уровне пола +25С и на уровне головы +22С.

5 Причина

Утеплённая отмостка, которая не позволяет промерзать грунту вокруг плиты, таким образом защищая фундамент и дом от сил морозного пучения. По периметру УШП раскладываются листы пенопласта и накрываются плёнкой для защиты от влаги сверху. Потом отмостку можно засыпать песком, забетонировать или выложить камнем.

                  Утепленная отмостка по периметру                                           Деформация стены от морозного пучения


6 Причина

Дренаж по периметру фундамента. Дренаж обычно применяют при высоком уровне грунтовых вод (УГВ). Как показывает практика высокий УГВ встречается на 85% участков. Особенно это видно весной, когда уровень грунтовых вод поднимается. Дренаж позволяет отводить грунтовую воду от дома в дренажную канаву или в коллектор для сбора воды.

Подготовлена дренажная канава под укладку дренажной трубы

Для обслуживания дренажа на каждом 2-м повороте фундамента устанавливают дренажные колодцы.

на фото изготовление и установка дренажных колодцев

7 Причина

Установка ливнёвой канализации – очень удобная опция. Вся дождевая вода отводится в дождеприёмники и удаляется в канаву или колодец, не насыщая грунт или отмостку влагой.

                     Установлена ливнёвая канализация                                                     Сток воды на отмостку


8 Причина

Готовый черновой пол, на который можно сразу укладывать ламинат, плитку или камень. Дополнительную стяжку заливать уже не нужно. Ровность пола по всей плите колеблется +-0,5см. Такая ровность достигается при помощи работы виброрейкой и затирочной машиной (вертолётом).

Работа виброрейкой

Работа «вертолётом»

9 Причина

Установка септика или станции локальной очистки ЛОС. Установка септика позволяет завершить полный этап работ. В итоге вы можете продолжать строительство дома, не думая о коммуникациях, канализации и отоплении, это всё уже готово и интегрированно в фундамент.

10 Причина

Это сроки и удобство. Все вышеперечисленные этапы можно выполнить за 2-3 недели. Если дом тяжелый или имеет необычную форму, то работы длятся чуть дольше – примерно 4 недели. Удобство состоит в том, что работы выполняет одна команда. Когда разные организации выполняют разные работы, одни валят на других, другие на третьих и так далее. Заказчик начинает нервничать, звонить предыдущим исполнителям и всё выяснять. Мы все этапы делаем сами и аккуратно, чтобы дальше самим же удобнее было работать, ведь свалить вину будет не на кого.

Можете посчитать все виды работ отдельно и сравнить с нашими ценами.

5 способов исправить неисправное USB-устройство или порт в Linux

Вы подключили USB-накопитель, клавиатуру или мышь к своему компьютеру с Linux. Но ничего не происходит.

В чем дело? Почему ваш компьютер с Linux не обнаруживает устройство? Это Linux, или ваше USB-устройство перестало работать?

USB не работает в Ubuntu?

Дисковые накопители, устройства чтения карт, телефоны, медиаплееры и периферийные устройства мультимедиа… все они полезны, но если есть проблема с USB-портом или драйверами вашей системы, они не будут работать. Это может быть особенно неприятно, если вы используете клавиатуру Bluetooth (вот почему вам не следует) или мышь (с USB-ключом), поскольку это означает поиск проводных альтернатив USB.

Однако это может быть не тот порт, который не работает. Возможно, используемое USB-устройство неисправно и не может быть обнаружено.

Решение проблем с USB может быть непростым делом, но возможно диагностировать неисправность и внести необходимые исправления.

Чтобы исправить проблемы с USB в Linux, необходимо выполнить пять шагов:

  1. Подтвердите, что порт USB обнаружен
  2. Произвести необходимый ремонт порта.
  3. Починить или отремонтировать USB-устройства
  4. Перезагрузите операционную систему Linux.
  5. Подтвердите наличие драйверов устройств

Давайте рассмотрим каждый из них по очереди и узнаем, как бороться с изворотливыми USB-устройствами в Linux.

1. Обнаруживает ли ваше устройство Linux?

Первое, что нужно проверить, вставив USB-устройство в компьютер с Linux, — это обнаружено ли оно. Обнаружение USB-устройства обычно не такое словесное или слышимое, как в Windows или macOS, а это означает, что часто вам нужно проверять, было ли устройство обнаружено операционной системой.

К счастью, это просто.

Сначала отключите запрошенное USB-устройство. Затем откройте окно терминала и введите команду «list USB»:

  LSUSB

Запишите результаты, затем подключите USB-устройство и снова запустите lsusb.

На этот раз вы должны увидеть в списке дополнительное устройство с идентификатором шины, идентификатором устройства, идентификатором USB и описанием.Если вы не можете определить, что это за дополнительное устройство (у вас может быть внутреннее USB-устройство, например, Ethernet), попробуйте другую команду.

  dmesg | grep -i USB

Команда dmesg выведет список подключенных USB-устройств в вашей системе.Он также будет включать оборудование, отличное от USB, и, к сожалению, предлагает огромное количество информации. Чтобы противостоять этому, вы можете попробовать

  dmesg | менее

Наконец, вы можете просто положиться на более удобный

  usb-устройства

Это похоже на нечто среднее между командами dmesg и lsusb, перечисляющее подключенное USB-оборудование с достаточной информацией для их идентификации.

Итак, здесь перечислены подключенные USB-устройства? Если нет, то, возможно, порт поврежден или есть проблема с устройством.Точно так же устройство может быть несовместимо с Linux.

2.Как проверить свой USB-порт

Если USB-устройство не отображается, это может быть связано с проблемой с USB-портом.

Лучший способ быстро это проверить — просто использовать другой порт USB на том же компьютере.Если теперь USB-оборудование обнаружено, значит, у вас проблема с другим USB-портом.

Если другой USB-порт недоступен, вам нужно попробовать USB-устройство на другом ПК или ноутбуке.Однако это может быть не идеально, поскольку в качестве альтернативы у вас может быть только компьютер с Windows или macOS. Поскольку некоторые USB-устройства нельзя использовать в Linux, будет сложно определить, является ли это USB-устройством или USB-портом, который вызывает у вас проблемы.

Для достижения наилучших результатов при устранении неполадок USB-устройств по возможности используйте Linux-совместимое оборудование.Нет времени устанавливать Linux на другой компьютер? Вместо этого рассмотрите возможность подтверждения состояния вашего USB-оборудования с помощью недорогой Raspberry Pi Zero.

3.Ремонт сломанного USB-оборудования

Если ваше оборудование USB неисправно, у вас есть два варианта: исправить или вернуть.

Исправление обычно включает проверку порта USB, а также устройства, которое в настоящее время не работает.Исправления почти всегда связаны с кабелем USB и портом на вашем компьютере. Однако USB-кабели обычно можно заменить, а порты — отремонтировать.

Физическая проверка USB-оборудования — хорошая идея.Кабели должны быть прочными, без разрывов; заглушки должны быть прочными, с прочно прикрепленной металлической секцией.

Между тем, USB-порты следует проверять, выключив компьютер и отключив его от электросети.Убедитесь, что порты надежно закреплены; шаткие порты USB указывают на износ оборудования.

Если порт USB отключается, его можно припаять на место.Конечно, вы уже должны знать, как паять; никогда не пытайтесь сделать самодельные работы без предварительного опыта.

Кроме того, проверьте наличие пыли и грязи в портах USB, особенно на задней панели компьютера, где регулярно собирается пыль.Пыль — враг ПК, поэтому для повышения производительности стоит хранить систему в защищенной от пыли среде. Поскольку пыль может попадать на ваш компьютер через USB-разъемы, не торопитесь, чтобы содержать эти порты в чистоте. Используйте баллончик со сжатым воздухом для рассеивания пыли и грязи.

Можете ли вы вернуть свое USB-устройство? Если новый, то наверное.Проблема в том, что, если он явно не обозначен как работающий под Linux, продавец вряд ли примет возврат. Возможно, вам придется быть немного избирательным в отношении фактов, которыми вы делитесь с ними …

4.Перезапуск Linux для исправления USB-порта

В некоторых случаях — например, если вы используете ноутбук — проблемы с питанием могут влиять на его способность обнаруживать USB-устройства.Параметр автозапуска предназначен для снижения энергопотребления ноутбуков с Linux, но может оказаться контрпродуктивным.

Так что ты можешь сделать?

Сначала проверьте, не вызывает ли проблема автоподдержка.Вы можете сделать это, перезагрузив компьютер; если устройство USB работает, значит, на этот порт USB подается питание.

Следующий шаг — убедиться, что это больше не повторится.Следующие приемы командной строки предназначены для Ubuntu 18.10, поэтому проверьте правильность процедуры в предпочитаемом вами дистрибутиве Linux.

Откройте окно терминала и введите:

  cat / sys / module / usbcore / parameters / autosuspend

Это должно вернуть значение 2 , что означает, что автозапуск включен.Вы можете исправить это, отредактировав файл grub. Войти:

  Судо нано / и т. Д. / По умолчанию / grub

Здесь ищите

  GRUB_CMDLINE_LINUX_DEFAULT = "тихий всплеск"

Измените это на

  GRUB_CMDLINE_LINUX_DEFAULT = "тихий всплеск usbcore.autosuspend = -1 "

Нажмите Ctrl + X , чтобы сохранить файл, и выйдите.Затем обновите grub:

  обновление sudo-grub

Когда это завершится, перезапустите Ubuntu.

После перезагрузки войдите в свою учетную запись и снова введите команду cat:

  cat / sys / module / usbcore / parameters / autosuspend

На этот раз возвращаемое значение должно быть -1 .Вы отключили автозапуск, поэтому USB-устройства, подключенные к вашему ноутбуку, не должны выходить из строя из-за проблем с питанием.

5.Проверка драйверов USB-устройств в Linux

Когда-то USB-устройства не часто работали в Linux.Только устройства, произведенные OEM-производителями, заинтересованными в Linux (возможно, они использовали его для разработки), будут предлагать драйвер для Linux.

В наши дни все по-другому, большинство производителей предлагают драйверы для Linux.В большинстве случаев это уже будет доступно в вашей операционной системе Linux через ядро. Вам не нужно устанавливать какие-либо драйверы USB.

Если драйвер недоступен, вы, вероятно, сможете найти его, связавшись с производителем USB-устройства.

Устранение проблем с USB в Linux: исправлено!

Благодаря встроенным драйверам и широкой поддержке многих типов USB-устройств вы легко сможете диагностировать проблемы с USB-оборудованием вашего компьютера.

Хотя сломанное оборудование может нуждаться в ремонте или замене, также доступны программные исправления.

Если вы недавно перешли с Windows, проблемы с USB в Linux могут быть проблемой.К счастью, эти проблемы обычно легко решаются, что упрощает переход на Linux!

Загрузите БЕСПЛАТНУЮ копию Office 365 All-in-One для чайников (стоит 24 доллара США)

Разберитесь с каждым из приложений Microsoft Office в пакете и узнайте все, от основ до более сложных предлагаемых функций.

Об авторе Кристиан Коули (Опубликовано 1418 статей)

Заместитель редактора по безопасности, Linux, DIY, программированию и техническим вопросам.Он также выпускает The Really Useful Podcast и имеет большой опыт в поддержке настольных компьютеров и программного обеспечения. Автор статьи в журнале Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Ещё от Christian Cawley
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Ошибка 404: страница не найдена

Применение продукта

Пожалуйста, выберитеАксессуары для корпусовКорпуса для настольных ПК / клавиатур Корпуса на DIN-рейкуКорпуса для систем с рычагами подвескиАлюминиевые корпуса из экструдированного алюминияКомплекты для утопленного монтажаКомплекты для портативных устройств IIoT / корпуса датчиков IP65 / IP66 / IP67 корпусаПортативные корпуса для приборов

Класс защиты

Пожалуйста, выберите IP 68IP 67IP 66IP 65 opt.IP 65IP 56IP 55 опцион IP 54 опцион IP 54IP 42IP 41IP 40IK 08IK 07 Удерживая нажатой клавишу CTRL, щелкните, чтобы выбрать несколько записей.

Материал

Пожалуйста, выберитеАлюминиевые корпусаПластиковые корпуса

Внешние размеры в

ммч

ПРИМЕЧАНИЕ. Размеры печатной платы предназначены для облегчения ориентации при выборе корпуса.Вырезы столбов не учитываются. Для получения подробной информации обратитесь к чертежу или попросите образец. Модульные корпуса DIN, герметичные коробки и корпуса Railtec типа C не включены в поиск по печатным платам.

Подача

10.16 мм 5,0 мм 5,08 мм 7,5 мм и 7,62 мм

Поляки

2345≤ 56789≤ 910≤ 1012≤ 12 1516≤ 18≤ 24≤ 26≤ 32≤ 36≤ 48≤ 52≤ 54≤ 64≤ 72≤ 108≤ 144

USB Made Simple — Часть 4


Управление устройством

Прежде чем мы углубимся в детали, нам нужно посмотреть, как хост распознает и устанавливает устройство когда вы его подключаете.Нам нужно сделать это в общих чертах без увязнуть в деталях.

При подключении USB-устройства в, хост становится осведомленным (из-за подтягивающего резистора на одном линия передачи данных), что устройство подключено.

Хост сейчас сигнализирует Сброс USB на устройство, чтобы оно запустилось в известном состояние в конце сброса.В этом состоянии устройство отвечает на адрес по умолчанию 0. Пока устройство не будет перезагружено, хост предотвращает отправку данных из порта в нисходящий поток. Это будет сбрасывать только одно устройство за раз, поэтому нет опасности для двух устройств отвечает на адрес 0.

Хост теперь отправит запрос к конечной точке 0 адреса устройства 0, чтобы узнать его максимум размер пакета.Это можно обнаружить с помощью Get Descriptor (Device). команда. Это тот запрос, на который устройство должно ответить даже по адресу 0.

Обычно (т.е. с Windows) хост снова перезагрузит устройство. Затем он отправляет запрос Set Address с уникальным адресом устройства по адресу 0. После завершения запроса устройство принимает новый адрес. (И на этом этапе хост теперь может сбросить другие недавно подключенные устройства.)

Обычно хост Теперь начните проверять устройство на столько деталей, сколько он чувствует потребности. Здесь задействованы следующие запросы:

  • Получить дескриптор устройства
  • Получить конфигурацию Дескриптор
  • Получить дескриптор строки

На данный момент устройство находится в адресуемом, но ненастроенном состоянии, и ему разрешено только отвечать на стандартные запросы.

Как только хозяин это почувствует имеет достаточно четкое представление о том, что это за устройство, он загрузит подходящий драйвер устройства.

Драйвер устройства будет затем выберите конфигурацию для устройства, отправив Set Configuration запрос к устройству.

Устройство сейчас в настроенное состояние, и может начать работать как устройство разработан, чтобы быть.Отныне он может отвечать на запросы конкретных устройств, в дополнение к стандартным запросам, которые он должен поддерживать.

Теперь мы видим, что там представляет собой набор запросов, на которые устройство должно отвечать и которые необходимо посмотрите на подробные средства, с помощью которых передаются запросы.

Мы видели в предыдущей главе данные передаются в 4 различных типах передачи:

  • Передача управления
  • Прерывание передачи
  • Массовые переводы
  • Изохронные передачи

Единственный вид передачи Перед настройкой устройства доступна передача управления.Единственная доступная конечная точка — двунаправленная конечная точка. 0.

Конфигурации, интерфейсы, и конечные точки.

Устройство содержит количество дескрипторов (как показано справа), которые помогают определить на что способно устройство.Мы рассмотрим эти дескрипторы дальше по странице. На данный момент нам нужно понять, что конфигурации, интерфейсы и конечные точки и как они подходят все вместе.

А устройство может иметь более одной конфигурации , но только по одному, и для изменения конфигурации все устройство будет должны перестать функционировать. Могут использоваться разные конфигурации, например, чтобы указать различные текущие требования, так как текущие required определяется в дескрипторе конфигурации.

Однако это не часто иметь более одной конфигурации. Стандартные драйверы Windows будут всегда выбирайте первую конфигурацию, чтобы не было много смысла.

Устройство может иметь один или несколько интерфейсов. Каждый интерфейс может иметь несколько конечных точек и представляет собой функциональную единицу, принадлежащую к определенному классу.

Каждая конечная точка источник или приемник данных.

Например, телефон VOIP может иметь один интерфейс аудио класса с двумя конечными точками для передачи аудио в каждом направлении, плюс HID-интерфейс с одним прерыванием IN конечная точка, для встроенной клавиатуры.

Также возможно есть альтернативные версии интерфейса, и это более распространено чем несколько конфигураций. В примере с VOIP-телефоном звук интерфейс класса может предложить альтернативу с другим звуком показатель.Можно переключить интерфейс на альтернативный, пока устройство остается настроенным.


Пакет SETUP

Стандартные запросы все передаются с использованием передачи управления в конечную точку 0.Помнить что передача управления начинается с транзакции SETUP, которая передает 8 байт. Эти 8 байтов определяют запрос от хоста.

Структура bmRequestType позволяет легко использовать его для включения, когда ваша прошивка пытается интерпретировать запрос на настройку. По сути, когда приходит НАСТРОЙКА, вам нужно перейти к обработчику для конкретного запроса, поэтому например биты 6: 5 позволяют различать обязательный стандарт команды из любого класса или команды поставщика, которые вы, возможно, реализовали для вашего конкретного устройства.

Включение бита 7 позволяет вы должны обрабатывать запросы направления IN и OUT в отдельных областях кода.

Смещение

Поле

Размер

Значение

Описание

0

bmRequestType

1

Растровое изображение

D7 Направление данных
0 — Хост-устройство
1 — Устройство-хост
D6: 5 Тип
0 = Стандартный
1 = Класс
2 = Поставщик
3 = Зарезервировано
D4: 0 Получатель
0 = Устройство
1 = Интерфейс
2 = Конечная точка
3 = Другое
4-31 = Зарезервировано

1

b Запрос

1

Значение

Особый Запрос

2

w Значение

2

Значение

Использование варьируется по запросу

4

Индекс

2

Индекс или Offset

Использование варьируется по запросу

6

ширина

2

Граф

Номер байтов для передачи, если есть этап данных

Значение восьмерки байтов данных транзакции SETUP, которые делятся на пять именованные поля.

Вот таблица, содержит все стандартные запросы, которые может отправлять хост. Первое 5 столбцов — это поля транзакции SETUP по порядку, а последний столбец описывает любые сопутствующие данные этапа данных, которые будут иметь длина ширина .

bmRequestType

b Запрос

w Значение

Индекс

ширина

Данные

00000000b
00000001b
00000010b

CLEAR_FEATURE
(1)

Особенность Селектор

Ноль
Интерфейс
Конечная точка

Ноль

Нет

10000000b

GET_CONFIGURATION
(8)

Ноль

Ноль

Один

Конфигурация Стоимость

10000000b

GET_DESCRIPTOR
(6)

Дескриптор Тип (H) и индекс дескриптора (L)

Ноль или идентификатор языка

Дескриптор Длина

Дескриптор

10000001b

GET_INTERFACE
(10)

Ноль

Интерфейс

Один

Альтернативный Интерфейс

10000000b
10000001b
10000010b

GET_STATUS
(0)

Ноль

Ноль
Интерфейс
Конечная точка

Два

Устройство, Статус интерфейса или конечной точки

00000000b

УСТАНОВИТЬ АДРЕС
(5)

Устройство Адрес

Ноль

Ноль

Нет

00000000b

НАБОР_КОНФИГУРАЦИЯ
(9)

Конфигурация Стоимость

Ноль

Ноль

Нет

00000000b

SET_DESCRIPTOR
(7)

Дескриптор Тип (H) и индекс дескриптора (L)

Ноль или идентификатор языка

Дескриптор Длина

Дескриптор

00000000b
00000001b
00000010b

SET_FEATURE
(3)

Особенность Селектор

Ноль
Интерфейс
Конечная точка

Ноль

Нет

00000001b

SET_INTERFACE
(11)

Альтернативный Настройка

Интерфейс

Ноль

Нет

10000010b

SYNCH_FRAME
(12)

Ноль

Конечная точка

Два

Рама Число

GET_DESCRIPTOR

Вероятно, что это запрос (с типом дескриптора, установленным на Устройство ) будет первое, что будет получено после сброса USB.Хозяину нужны чтобы узнать максимальную длину пакета, используемого контрольной конечной точкой и эта информация доступна в 8-м байте дескриптора устройства.

Обычно, когда хост Windows, устройство получит запрос с требуемым length wLength установлен на 64. Затем хост вводит 1 пакет, а затем снова перезагрузите устройство. Независимо от значения максимального пакета length, хост теперь имеет значение 8-го байта и знает, что размер пакета предназначен для всех будущих передач управления.

Второй сброс наверно чтобы гарантировать, что устройство не запутается после того, как разрешено завершить передачу всех 18 байт устройства дескриптор.

Дескриптор Типы

Значение

Комментарии

Устройство

1

Конфигурация

2

Запрос для этого также возвращает дескрипторы OTG, интерфейса и конечной точки

Строка

3

Квалифицированный по индексу, чтобы указать, какая строка требуется

Интерфейс

4

Нет прямой доступ

Конечная точка

5

Нет прямой доступ

Устройство Квалификация

6

Только

для высокоскоростных устройств

Другое Конфигурация скорости

7

Только

для высокоскоростных устройств

Интерфейс Мощность

8

Устарело

На ходу (OTG)

9

Нет прямой доступ

Стол использования wValues ​​в запросах Get Descriptor для выбора необходимого дескриптор.
Дескриптор устройства

Этот дескриптор будет скорее всего, будет первым, который получит хост. Мы должны указать из некоторых важных функций.

bLength и bDescriptorType

Начало всех дескрипторов с одним байтом, определяющим длину дескриптора, и это всегда следует один байт, определяющий тип дескриптора.

разъем USB

Единственная действующая версия номера: 0x0100 (USB1.0), 0x0110 (USB1.1) и 0x0200 (USB2.0). Если вы разрабатываете новое устройство, оно должно обозначаться как USB2.0, потому что это текущая спецификация.

bDeviceClass, bDeviceSubClass и bDeviceProtocol

Эта тройка ценностей используется для описания класса устройства различными способами, как определено в различных документах спецификации классов из USB-IF.

idVendor, idProduct и bcdDevice

Комбинация idVendor и idProduct (также известный как VID и PID) должен быть уникальным для Устройство. Это означает, что используемый вами VID должен быть выпущен USB-IF, который вы имеете право использовать. Вы можете купить VID из USB-IF, или вы можете получить право на использовать VID от другого производителя вместе с конкретным PID которые они вам выдали.Если вы используете комбинацию VID / PID который уже используется, то у вас, вероятно, возникнут серьезные проблемы с вашим продуктом в поле.

Смещение

Поле

Размер

Значение

Описание

0

b Длина

1

Номер

Размер этого дескриптора в байтах

1

bDescriptorType

1

Константа

УСТРОЙСТВО тип дескриптора (= 1)

2

бит USB

2

BCD

USB Номер выпуска спецификации

4

bDeviceClass

1

Класс

Класс код, присвоенный USB-IF
00ч означает, что каждый интерфейс определяет свой собственный класс
FFh означает определяемый поставщиком класс
Любые другое значение должно быть кодом класса

5

bDeviceSubClass

1

Подкласс

Подкласс Код, присвоенный USB-IF

6

bDeviceProtocol

1

Протокол

Протокол Код, присвоенный USB-IF

7

bMaxPacketSize0

1

Номер

Макс размер пакета для конечной точки 0.
Должно быть 8, 16, 32 или 64

8

idVendor

2

ID

Продавец ID — необходимо получить из USB-IF

10

id товара

2

ID

Товар ID — присвоено производителем

12

bcd Устройство

2

BCD

Устройство номер выпуска в десятичном двоичном коде

14

iManufacturer

1

Индекс

Индекс строкового дескриптора, описывающего производителя — устанавливается в 0, если без строки

15

iProduct

1

Индекс

Индекс строкового дескриптора, описывающего продукт — устанавливается в 0, если нет строки

16

iSerialNumber

1

Индекс

Индекс строкового дескриптора, описывающего серийный номер устройства — установить в 0, если нет строки

17

b Число конфигураций

1

Номер

Номер возможных конфигураций

Устройство Дескриптор
SET_ADDRESS

После того, как хост определил максимальный размер пакета для конечной точки 0, он может начать нормальная связь с устройством.Как уже упоминалось выше, там может быть второй сброс с хоста. Хосту теперь нужно выдать запрос SET_ADDRESS к устройству, чтобы каждое устройство на bus имеет уникальный адрес для ответа.

SET_ADDRESS — простой, запрос внешнего направления в передаче управления без стадии данных. Единственная полезная информация, содержащаяся в пакете SETUP, — это необходимая адрес.

При реализации этого запроса в прошивке, следует отметить следующее. Все остальные запросы должны быть выполнены до того, как этап статуса будет завершен. Но в в случае SET_ADDRESS, вы не должны изменять адрес устройства, пока после стадии статуса. Статусный этап не удастся если устройство по-прежнему не отвечает на адрес 0, пока принимает место.Затем устройству дается 2 мс, чтобы подготовиться к ответу на новый адрес.

Когда запросы действительны?

Устройство может находиться в одном из трех состояний, определяющих, запрос действителен на данный момент.

Штаты являются:

По умолчанию

После сбросить, но до получения Set Address.

В Состояние по умолчанию, единственные допустимые запросы: Get Descriptor, и установите адрес.

Адрес

После устройству был назначен адрес через Set Address.

Теперь устройство должно распознавать следующие дополнительные запросы:

  • набор Конфигурация
  • Получить Конфигурация
  • комплект Функция
  • Прозрачный Функция
  • Получить Статус
  • комплект Дескриптор (необязательно)
Сконфигурировано

После хост отправил Set Configuration с ненулевым значением, для выбора конфигурации.Теперь устройство готово к работе.

В Сконфигурированное состояние, только Set Address не является допустимым запросом. Еще три запроса ограничены состоянием «Настроено». только:

  • Получить Интерфейс
  • комплект Интерфейс
  • синхронизация Рама
Примечание что это был лишь краткий обзор.Спецификация дает более подробная информация, с которой следует ознакомиться при внедрении USB-устройство.

Сбор другой информации Команды

Хост, скорее всего, начните использовать упомянутый выше запрос GET_DESCRIPTOR, чтобы получить другая информация, описывающая устройство.Основная часть этой информации — дескриптор конфигурации.

Фактический дескриптор который выбирается запросом GET_DESCRIPTOR, определяется старшим байтом слова wValue в данных SETUP.

Так просьба мы называем здесь «Получить дескриптор (конфигурацию)» — это просто Получить запрос дескриптора со старшим байтом wValue установлен на 2.

Получить дескриптор (конфигурация)

Дескриптор Get (конфигурация) требует специального объяснения, потому что запрос не дает возвращается только дескриптор конфигурации, но также некоторые или все из ряда других дескрипторов:

  • Дескриптор интерфейса
  • Дескриптор конечной точки
  • Дескриптор OTG
  • Дескрипторы класса
  • Дескрипторы, зависящие от поставщика

A Получить дескриптор конфигурации получает дескрипторы только для одной конфигурации в зависимости от индекс дескриптора в wValue пакета SETUP.Большинство устройств иметь только одну конфигурацию, потому что встроенные драйверы Windows всегда выберите первую конфигурацию.

Диаграмма напротив показывает типичный набор извлекаемых дескрипторов. Это начинается с дескриптор конфигурации, а вертикальное положение показывает правильная последовательность, с интерфейсами, которые обрабатываются по очереди, за каждой следует свои конечные точки.

Позиция класса дескрипторы определены в соответствующей спецификации класса, и конечно, позиции дескриптора поставщиков будут зависеть от поставщика обеспокоен.

Позиция дескриптора OTG не определен, но обычно появляется сразу после конфигурации дескриптор.

Дескриптор конфигурации

Дескриптор конфигурации формат показан справа.

Значение wTotalLegth важно, потому что он сообщает хосту, сколько байтов содержится в этом дескрипторе и во всех последующих дескрипторах.

bNumInterfaces описывает сколько интерфейсов поддерживает эта конфигурация.

Смещение

Поле

Размер

Значение

Описание

0

b Длина

1

Номер

Размер этого дескриптора в байтах

1

bDescriptorType

1

Константа

КОНФИГУРАЦИЯ тип дескриптора (= 2)

2

w Общая длина

2

Номер

Всего количество байтов в этом дескрипторе и во всех следующих дескрипторах.

4

b Количество интерфейсов

1

Номер

Номер интерфейсов, поддерживаемых данной конфигурацией

5

bConfigurationValue

1

Номер

Стоимость используется программой Set Configuration для выбора этой конфигурации

6

iConfiguration

1

Индекс

Индекс строкового дескриптора, описывающего конфигурацию — устанавливается в 0, если без строки

7

bmA Атрибуты

1

Растровое изображение

D7: Должен быть установлен на 1
D6: Автономный
D5: Удаленное пробуждение
D4…D0: Установить на 0

8

bMaxPower

1

мА

Максимум ток, потребляемый устройством в этой конфигурации.В единицах 2 мА. Итак, 50 означает 100 мА.

Конфигурация Дескриптор
Дескриптор интерфейса

Дескриптор интерфейса формат показан справа.

bAlternateНастройка какое-то объяснение. У интерфейса может быть более одного варианта, и эти варианты можно переключать, в то время как другие интерфейсы все еще в эксплуатации.

Для первого (и по умолчанию) альтернативный параметр bAlternateSetting всегда равен 0.

Иметь второй интерфейс вариант, за дескриптором интерфейса по умолчанию будет следовать его дескрипторы конечных точек, за которыми будет следовать альтернативный дескриптор интерфейса, а затем его дескриптора конечной точки .

bInterfaceClass, bInterfaceSubClass и bInterfaceProtocol

Определив класс, подкласс и протокол в интерфейсе, возможно наличие интерфейсов с разными классами в одном устройстве.Это называется составное устройство .

Смещение

Поле

Размер

Значение

Описание

0

b Длина

1

Номер

Размер этого дескриптора в байтах

1

bDescriptorType

1

Константа

ИНТЕРФЕЙС тип дескриптора (= 4)

2

b Номер интерфейса

1

Номер

Номер идентификация этого интерфейса.Отсчитываемое от нуля значение.

3

bAlternateSetting

1

Номер

Стоимость используется для выбора этой альтернативной настройки для этого интерфейса.

4

bNumEndpoints

1

Номер

Номер конечных точек, используемых этим интерфейсом.Не включает контроль конечная точка 0.

5

b Интерфейс Класс

1

Класс

Класс код, присвоенный USB-IF
00ч зарезервированное значение
FFh означает определяемый поставщиком класс
Любые другое значение должно быть кодом класса

6

b Интерфейс Подкласс

1

Подкласс

Подкласс Код, присвоенный USB-IF

7

b Протокол интерфейса

1

Протокол

Протокол Код, присвоенный USB-IF

8

iInterface

1

Индекс

Индекс строкового дескриптора, описывающего интерфейс — устанавливается в 0, если нет строки
Интерфейс Дескриптор
Дескриптор конечной точки

Дескриптор конечной точки формат показан справа.

Смещение

Поле

Размер

Значение

Описание

0

b Длина

1

Номер

Размер этого дескриптора в байтах

1

bDescriptorType

1

Константа

КОНЕЧНАЯ ТОЧКА тип дескриптора (= 5)

2

bEndpointAddress

1

Конечная точка

Адрес этой конечной точки в устройстве.

D7: направление
0 = ВЫХ, 1 = ВХОД

D6-D4: Установить на 0

D3-D0: Номер конечной точки

3

bmA Атрибуты

1

Растровое изображение

D1: 0 Тип передачи
00 = Контроль
01 = изохронный
10 = Массовая
11 = Прерывание
The следующее относится только к изохронным конечным точкам.Другой набор до 0.
D3: 2 Тип синхронизации
00 = Нет синхронизации
01 = Асинхронный
10 = Адаптивный
11 = синхронный
D5: 4 Тип использования
00 = Конечная точка данных
01 = конечная точка обратной связи
10 = Неявная обратная связь Конечная точка данных
11 = Зарезервировано
D7: 6 Зарезервировано
Набор на 0

4

wMaxPacketSize

2

Номер

Максимум размер пакета, который эта конечная точка может отправлять или получать, когда эта конфигурация выбрано

6

b Интервал

1

Номер

Интервал для опроса конечной точки для передачи данных.Выражено в кадрах (мс) для низкой / полной скорости или микрофреймов (125us) для высокой скорости.
Конечная точка Дескриптор
Получить дескриптор (строка)

Есть несколько строк который может запросить хост. Строки, определенные в дескрипторе устройства являются:

  • Строка производителя
  • Строка продукта
  • Строка серийного номера

Эти строки необязательны.Если не поддерживается, соответствующий индекс в дескрипторе устройства будет 0. В противном случае хост может использовать указанный индекс в Get Запрос дескриптора (строка) для получения дескриптора.

Получить дескриптор (строка), с индексом дескриптора 0 в младшем байте wValue, используется для получения дескриптора специального строкового языка. Это содержит серию спецификаторов языка размером 2 байта.Теоретически, если язык по вашему выбору поддерживается в этом списке, вы можете использовать индекс к этому идентификатору языка для доступа к строковым дескрипторам на этом языке указав это в wIndex запроса Get Descriptor (String). На практике с Windows у вас будут трудности, если вы сделаете не гарантируйте, что первым выбранным языком является английский (США).

Смещение

Поле

Размер

Значение

Описание

0

b Длина

1

Номер

Размер этого дескриптора в байтах

1

bDescriptorType

1

Константа

СТРОКА тип дескриптора (= 3)

2

WLANGID [0]

2

Номер

LANGID Код 0

2 + х * 2

WLANGID [x]

2

Номер

LANGID Код x

Строка Нулевой дескриптор
(указывает поддерживаемые строковые языки)

Смещение

Поле

Размер

Значение

Описание

0

b Длина

1

Номер

Размер этого дескриптора в байтах

1

bDescriptorType

1

Константа

СТРОКА тип дескриптора (= 3)

2

bString

2

Номер

UNICODE закодированная строка

Строка Дескриптор

НАБОР_КОНФИГУРАЦИЯ

Когда хост получил вся необходимая информация загружает драйвер для устройства на основе комбинации VID / PID в дескрипторе устройства или на стандартный класс, определенный там или в дескрипторе интерфейса.

Также водитель может спросить для той же или другой информации с помощью запросов Get Descriptor.

В конце концов решит на настройте устройство с помощью запроса SET_CONFIGURATION. Обычно (при наличии одной конфигурации) Set Configuration В запросе wValue будет установлено значение 1, что выберет первую конфигурацию.

Установить конфигурацию можно также может использоваться с параметром wValue, равным 0, для деконфигурирования устройства.

Настроенное устройство

После того, как устройство настроен, разрешено отвечать на другой перевод типы, чем контрольные передачи.

Как мы видели, остальные типы переводов —

  • Прерывание передачи
  • Массовые переводы
  • Изохронный Трансферы

В результате информацию в дескрипторах, хост теперь будет знать какие конкретно передачи на каких конкретных конечных точках устройство готово к поддержке.Теперь может быть и новый класс или запросы конкретных поставщиков, которые теперь могут поддерживаться на конечная точка управления в дополнение к стандартным запросам.

Это все эти дополнительные переводы, которые выполняют функции, которые устройство было разработано для.

GET_CONFIGURATION

Этот запрос соответствует Установите конфигурацию и просто позволяет хосту определять, какой конфигурация, установленная ранее.

НАБОР_ФУНКЦИЯ
ОЧИСТКА_ФУНКЦИИ

Эта пара запросов используется для управления небольшим количеством функций включения-выключения на устройстве, интерфейс или конечная точка.

Устройство имеет 5 возможных функции, конечная точка имеет один, а интерфейс фактически не имеет совсем.

Затененные черты Показанные в таблице относятся только к устройствам OTG.

ENDPOINT_HALT

Настройка этой функции заставит конечную точку ОСТАНОВИТЬ любые транзакции IN или OUT.

DEVICE_REMOTE_WAKEUP

Настройка этой функции позволяет устройству, которое затем приостановлено, использовать сигнализацию возобновить чтобы привлечь внимание хозяина.

Особенность Селектор

Получатель

Значение

ENDPOINT_HALT

Конечная точка

0

DEVICE_REMOTE_WAKEUP

Устройство

1

РЕЖИМ ТЕСТА

Устройство

2

B_HNP_ENABLE

Устройство

3

A_HNP_SUPPORT

Устройство

4

A_ALT_HNP_SUPPORT

Устройство

5

Стол значений wValues, используемых в запросах Set Feature и Clear Feature.
GET_STATUS

Этот запрос используется для получения битов состояния от устройства, интерфейса или конечной точки. В каждом случае запрос выбирает 16 бит (2 байта). Таблицы для справа показаны биты состояния, которые реализованы в настоящее время.

Обратите внимание, что удаленное пробуждение И биты состояния останова могут управляться хостом с помощью Set.Очистить Запросы функций, но бит автономного питания контролируется только Устройство.

Статус Бит Цель Комментарий

D0

Самостоятельная Работает

Набор к 1 устройством при автономном питании

D1

Пульт Пробуждение

Набор на 1, если устройство было включено для удаленного пробуждения.

D2 — D15

зарезервировано

Должен установить на 0
Устройство Биты состояния
Статус Бит Цель Комментарий

D0 — D15

зарезервировано

Должен установить на 0
Интерфейс Биты состояния
Статус Бит Цель Комментарий

D0

Остановка

Набор в 1, когда конечная точка остановлена ​​

D1 — D15

зарезервировано

Должен установить на 0
Конечная точка Биты состояния
SET_INTERFACE
GET_INTERFACE

После того, как устройство настроенный хост может использовать Set Interface для выбора альтернативы интерфейс к определенному интерфейсу по умолчанию.Он может использовать Get Интерфейс для определения альтернативы интерфейса, установленной ранее для конкретного интерфейса.

SYNCH_FRAME

Используется с некоторыми изохронная передача, при которой размер передачи зависит от кадра. См. Более подробную информацию в спецификации USB 2.0.

SET_DESCRIPTOR

Это стандартный запрос не является обязательным и используется не часто. Это позволяет хосту указать новый набор значений для данного дескриптора. Трудно себе представить когда это может быть полезно.

Сводка

Мы рассмотрели набор стандартных запросов, которые устройство должно поддерживать, чтобы стать работоспособным.

Скоро …

Далее рассмотрим полный перебор и начало работы конкретного устройства.

Вперед

Авторские права © 2006-2008 ООО «МКП Электроникс»

РЕКЛАМА

Мастер пакетов Анализаторы и генераторы шин USB от MQP Electronics
  • Радикально сократить время разработки
  • Интуитивно понятный графический интерфейс
  • Подробный информация о времени
  • Полный анализ всех стандартных событий
  • Результаты можно распечатать
  • Дополнительно модули анализа классов

Примеры скользкой дороги в реальной жизни

Аргумент о скользкой дорожке берет исходную предпосылку и рассматривает ее через цепочку последствий, пока вы не придете к неприемлемому, нежелательному или катастрофическому исходу.Предпосылка A ведет к B, что ведет к C, что ведет к D, и так далее. Конечный результат затем используется для утверждения, почему исходная посылка («А») плохая. Чтобы лучше понять этот тип логической ошибки, рассмотрите приведенные ниже примеры скользкой дорожки. От развлечений до повседневной жизни — везде скользкие трассы.

Выполняйте домашнее задание

Многие молодые студенты, вероятно, слышали от своих родителей некоторые вариации этого аргумента о скользкой дорожке.

  • Если вы не сделаете домашнее задание, вы проиграете урок.
  • Если вы провалите этот класс, вы не окончите школу.
  • Если вы не закончите школу, вы не пойдете в институт.
  • Если ты не учишься в хорошем колледже, ты не найдешь хорошей работы.
  • Если у тебя не будет хорошей работы, ты будешь бедным и бездомным.
  • Вы же не хотите быть бедным и бездомным?

На самом деле, как бы важно не было прилежания, вы, вероятно, не обречены на улицу только потому, что пропустили или плохо выполнили одно задание.

Безопасные места для инъекций

Для людей, зависимых от героина и других инъекционных наркотиков, наибольший риск действительно связан с использованием грязных игл. Вот почему безопасные места инъекции иногда рассматриваются как реальная стратегия снижения вреда.

Однако один из самых распространенных аргументов против безопасных мест инъекций звучит так:

  • Открытие безопасных мест инъекций приведет к катастрофическому росту злоупотребления наркотиками в этом районе.
  • Рост злоупотребления наркотиками неизбежно ведет к росту преступности, особенно насильственных преступлений.
  • Район наводнен преступниками и развалится по швам.

В конечном итоге это похоже на заблуждение соломенного человека, атакующее теоретические последствия роста преступности и злоупотребления наркотиками, а не обсуждение достоинств или недостатков самого безопасного места инъекции.

Путь к темной стороне

«Страх — это путь к темной стороне. Страх ведет к гневу, гнев ведет к ненависти, а ненависть ведет к страданию. Я чувствую в вас много страха.

В Звездных войнах: Эпизод I — Призрачная угроза , мастер-джедай Йода произнес известные выше слова. Он разговаривал с Энакином Скайуокером, который впоследствии стал печально известным Дартом Вейдером.

Это классика пример скользкой дорожки, которая действительно осуществилась:

  • Страх Анакина потерять свою мать и других, о которых он заботился, действительно приводил к припадкам гнева.
  • Это привело к ненависти к Совету джедаев и другим учреждениям, которые сдерживали его .
  • С возвышением Дарта Вейдера по всей галактике пришли невероятные страдания.

Опять поздно в класс

Вот еще один пример заблуждения о скользкой дорожке из школьного контекста. Одна из причин, по которой некоторые учителя так строги в отношении учеников, приходящих на занятия вовремя, заключается в том, что они считают, что опоздания могут стать скользкой дорогой.

  • Если у вас нет строгих правил относительно того, чтобы приходить на занятия вовремя, студенты будут приходить поздно.
  • Если ученики, опоздавшие на занятия, не будут наказаны, они будут приходить на занятия поздно.
  • Если они будут опаздывать, они будут приходить на занятия все позже и позже, пока не пропустят занятия вообще.
  • Если они пропускают один урок, они пропускают еще один и еще один, пока не проваливают все курсы.

Брак Равенство

Тема «однополых браков» или однополых браков может быть спорным, и вы будете часто видеть скользкий склон аргумент вступает в игру здесь.

  • Люди могут сказать, что если однополые браки законны, то скоро люди потребуют жениться на несовершеннолетних.
  • Если станет законным вступать в брак с детьми, это может открыть шлюзы для других договоренностей, таких как женитьба на животных или неодушевленных предметах.
  • Брак больше не будет иметь того значения и значения, которое он имел на протяжении веков.

В течение многих лет некоторые люди приводили аналогичный аргумент против межрасовых браков, которые не были полностью легализованы в Соединенных Штатах до 1967 года!

Проблема с Apu

Многие популярные телешоу и фильмы из прошлого были бы сочтены неуместными или оскорбительными, если бы они транслировались сегодня.Ярким примером этого является Симпсоны , шоу, которое существует уже 30 лет. Когда Симпсоны впервые дебютировали, персонаж Апу считался забавным. Сегодня многие люди считают расовый стереотип нечувствительным к культуре (или того хуже).

В статье PR Week Стивен Масиас из PR-фирмы MWW сказал, что пришло время «уложить персонажа Апу в постель», а директор по маркетингу The Value Брайан Талбот указал на следующее:

«Если вы собираетесь чтобы устранить Апу или всех персонажей, которые могут быть оскорбительными, они могут в конечном итоге уничтожить шоу.»

Это очень скользкий аргумент:

  • Талбот считает, что удаление Апу приведет к удалению других потенциально оскорбительных персонажей из шоу.
  • Это, в свою очередь, сделает шоу слишком» однородным «без разнообразие персонажей.
  • Окончательная кончина Симпсоны неизбежна.

Диеты и чит-дни

Допустим, вы сидите на диете и пытаетесь похудеть. Один из самых распространенных реальных — Примеры жизненного скользкого пути — это когда вас соблазняет нездоровое угощение.Типичный мыслительный процесс выглядит примерно так:

  • Если я съем этот пончик сегодня, я, вероятно, съем еще один пончик завтра.
  • Если я съем один пончик завтра, я могу съесть несколько пончиков на следующий день.
  • Если я съем несколько пончиков, скоро я буду есть печенье и шоколадный торт каждый день.
  • Моя диета быстро исчезнет, ​​и я заболею болезненным ожирением.

От одного пончика вы не станете ожирением. Однако, если вы проследите эту последовательность событий до конца, вы вполне можете набрать значительный вес.

Не продавайте волосы в парикмахерскую

Когда у вас есть кабель, и вы не можете найти что-нибудь хорошее для просмотра, вы впадаете в депрессию.

В серии телевизионных рекламных роликов, призывающих клиентов «отказаться от кабеля и перейти на DIRECTV», поставщик спутниковых услуг пародировал аргумент о скользкой дорожке. Например, было одно объявление DIRECTV, которое начинается с строки выше. Это запускает серию последствий:

  • Когда вы впадаете в депрессию, вы посещаете семинары.
  • Посещая семинары, чувствуешь себя победителем.
  • Когда чувствуешь себя победителем, отправляешься в Вегас.
  • Когда вы едете в Вегас, вы теряете все.
  • Когда вы теряете все, вы продаете свои волосы в магазин париков.
  • Не продавайте волосы в магазин париков.

Итак, в рекламе утверждается, что выбор кабеля вместо DIRECTV приведет к тому, что вы продадите свои волосы в магазин париков. Это возмутительный вывод, который ясно показывает, насколько абсурдными могут быть скользкие дорожки.

The Crying Baby

Младенцы и малыши много плачут, например, во время тренировки сна. Метод «крикнуть» может быть спорным, но он популярен. Стратегия опирается на психологию аргумента о скользкой дорожке.

  • Если вы всегда приходите сразу же, чтобы успокоить ребенка, когда он плачет, он будет продолжать плакать чаще.
  • Вмешательство родителей означает, что они никогда не научатся успокаивать себя, чтобы заснуть.
  • Более частый плач и неспособность себя успокоить могут привести к дальнейшим проблемам со сном, отношениями и привязанностью по мере взросления ребенка.
  • Таким образом, вы должны позволить ребенку «выкрикнуть» сейчас.

Картофельные чипсы с оборками

Что ж, если я дам тебе одну, то придется отдать остальным.

В рекламном ролике 1994 года двое мужчин сидят снаружи. Один из них ест пакетик картофельных чипсов Ruffles. Другой мужчина спрашивает, может ли он его получить. На это первый человек отвечает строчкой выше. Камера разворачивается, показывая, что они — единственные два человека среди огромной замерзшей тундры.Вдали воет одинокий волк.

Примеры скользких спусков обычно включают несколько ступенек. Однако они также могут состоять из резкого скачка всего за два шага, как показано в этой рекламе.

Скольжение по скользкой дорожке

Аргумент о скользкой дорожке переключает внимание с рассматриваемой проблемы на гипотетический исход, предлагая мало или совсем не доказывая, что исход вероятен. Это заблуждение, которое часто обращается к эмоциям или страхам людей. Теперь, когда вы изучили эти примеры скользкого пути, логично, что вы продолжите этот путь с другими формальными примерами ошибок.От апелляций до незнания до априорных ошибок — мы вам поможем.

Майкл Кван

B.A. Психология и английский

Расчет уклона и общих склонов в архитектуре

Архитекторы постоянно предоставляют информацию об уклоне на своих чертежах, используя градиенты, градусы или проценты в зависимости от приложения. Например, крыши обозначаются градиентами, а поперечные уклоны тротуаров обычно указываются в градусах. Полезно понять, как рассчитать каждый метод.

Есть три различных способа указать наклон поверхности относительно горизонтальной плоскости: градусы, уклон и процент.

Расчет градиента уклона

Градиенты уклона записываются как Y: X, где Y — это единичный подъем, а X — пробег. Оба числа должны использовать одни и те же единицы измерения. Например, если вы путешествуете на 3 дюйма по вертикали и 3 фута (36 дюймов) по горизонтали, наклон будет 3:36 или 1:12. Это читается как «один из двенадцати».«

Расчет процента уклона

Процент уклона рассчитывается так же, как и уклон. Преобразуйте приближение и бег в те же единицы, а затем разделите приближение на разбег. Умножьте это число на 100, и вы получите наклон в процентах. Например, подъем 3 дюйма, разделенный на 36 дюймов = 0,083 x 100 = уклон 8,3%.

Расчет уклона в градусах

Самый сложный способ вычисления наклона — в градусах, и для этого требуется немного математики средней школы.Тангенс данного угла (в градусах) равен подъему, деленному на пробег. Следовательно, величина, обратная тангенсу подъема, деленная на длину пробега, даст угол.

Таблица общих наклонов в архитектуре

В таблице ниже показаны некоторые распространенные уклоны. Для полов с уклоном 1:20 поручни не требуются, но все, что круче 1:20, считается пандусом и требует поручней. Пандусы с уклоном 1:12 — это максимальный уклон, разрешенный правилами ADA, и для них требуются поручни. Федеральные коды ADA указывают, что максимальный поперечный уклон доступного маршрута составляет 1:48, что чуть больше 2%.Однако мы видели некоторые юрисдикции, которые допускают максимальный поперечный уклон 1:50.

9022 9022
,72 : 50 1433
902 : 4 1.73 90,6233 90 ° : 0,2
Градусы Градиент Процент
0,6 ° 1: 95,49 1,0%
1 ° 1: 57.293 2%
1,19 ° 1: 48 2,08%
2,86 ° 1: 20 5%
4.76 ° 1: 12 8,3%
7,13 ° 1: 8 12,5%
10 ° 1: 5,67 17,6%
25%
15 ° 1: 3,73 26,8%
26,57 ° 1: 2 50%
30 ° %
45 ° 1: 1 100%
56.31 ° 1: 0,67 150%
60 ° 1: 0,6 173,2%
63,43 ° 1: 0,5 200%
500%
89,43 ° 1: 0,1 1000%
90 ° 1: 0 инф.

Скаты крыши

Наклоны крыши идентифицируются с помощью описанного выше градиентного метода, где подъем меняется, но обычно длина спуска составляет 12.На некоторых очень крутых крышах вы можете увидеть инвертированный градиент, так что длина пролета меняется, но подъем сохраняется как 12.

Кровля с малым уклоном

Кровли с низким уклоном имеют уклон 3:12 или меньше. У них должна быть мембранная кровельная система для обеспечения водонепроницаемости.

17%%
Градиент крыши Градусов Процент
1/4: 12 1,19 ° 2,08%
1/2: 12 2.3933 °
1: 12 4,76 ° 8,3%
2: 12 9,46 ° 16,67%
3: 1285 1433 ° 2532 °

Крутые крыши

Все, что выше 3:12, считается крутой крышей и может быть покрыто металлическими панелями, черепицей или черепицей — эти крыши проливают воду и не считаются водонепроницаемыми.

11: 12
Градиент крыши Градусов Процент
4: 12 18.43 ° 33,33%
5: 12 22,62 ° 41,67%
6: 12 26,57 ° 50%
902
902 902 902 902 902 %
8: 12 33,69 ° 66,67%
9: 12 36,87 ° 75%
10: 12 39,8233
42.51 ° 91,67%
12:12 45 ° 100%

Найдите наклон секущей линии

Авторизоваться зарегистрироваться Спросить

Найти репетитора

Поиск репетиторов Запросить репетитора Онлайн-репетиторство

Как это работает

Для студентов Для высшего образования часто задаваемые вопросы Что говорят клиенты

Ресурсы

Спросите эксперта Поиск вопросов Задайте вопрос Уроки Блог Wyzant

Начать обучение

Применить сейчас О работе репетиторов Найти работу репетитора Как это работает для репетиторов часто задаваемые вопросы

О нас

Насчет нас Наша команда Карьера Свяжитесь с нами Все вопросы Искать вопрос Найдите онлайн-репетитора сейчас Задайте вопрос бесплатно Авторизоваться

WYZANT TUTORING

Авторизоваться .

LEAVE A REPLY

Ваш адрес email не будет опубликован.
