Ушп или плита с теплым полом: Фундамент утеплённая шведская плита (УШП). Советы от строительной компании StoneHut.
УШП (утепленная шведская плита) — фундамент с теплым полом Rehau для дома и дачи
Технологии устройства надежного фундамента не стоят на месте. Если совсем недавно в малоэтажном строительстве применялись в основном ленточные и столбчатые основания, то сегодня к ним «присоединилась УШП или утепленная шведская плита.
Это один из видов плитных фундаментов малого заглубления. Почему шведская? Здесь все просто. Данное основание было придумано и активно применялось в странах Скандинавии, где климат достаточно суровый. Однако УШП показала себя с исключительно положительной стороны и ее высокие эксплуатационные характеристики проверены годами.
Содержание
- Что такое УШП?
- Утепленный фундамент: делаем сами УШП
- Пошаговое устройство УШП
- Подготовка котлована
- На дно раскладывается геотекстиль
- Прокладка дренажа и систем коммуникаций
- Засыпка песчаной подушки и ее трамбовка
- Слой щебня
- Монтаж опалубки
- Укладка профилированной мембраны и монтаж утеплителя
- Армирование ушп
- На арматурную сетку укладывается «теплый пол» REHAU
- Фундамент заливается бетоном
Что такое УШП?
Шведский фундамент – инновационный продукт. В многослойную конструкцию плиты интегрированы: системы дренажа, канализации, водоснабжения, утеплитель, «теплый пол». В результате это не просто фундамент. УШП – идеальный пол первого этажа, утепленный, с коммуникациями, готовый под финишное декорирование, например плиткой.
Читайте также Теплый пол под деревянным полом

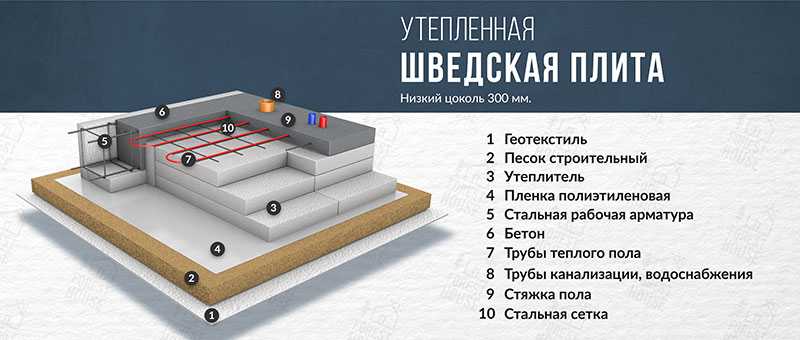

Конструктивно фундамент выглядит следующим образом (разрез)
Преимущественные характеристики:
- Подходит для различных грунтов, в том числе сложных, таких как водянистые и пучинистые.
- Основание под строительство домов из любых материалов, начиная от легких каркасных, до кирпичных.
- Интегрированные коммуникации (остается только подключить сантехнику или сделать внутреннюю разводку) и система водяного «теплого пола».
- Великолепные теплосберегающие свойства.
- Отсутствие монтажных швов, защита от плесени и сырости.
Устройство фундамента УШП не займет более двух недель, учитывая начало работ с нулевого цикла. При этом не потребуется тяжелая специальная техника (кроме бетононасоса), нет необходимости в объемных земляных работах.
Утепленный фундамент: делаем сами УШП
Возможно ли подготовить УШП самостоятельно? Это вполне по силам каждому, достаточно соблюдать технологию и порядок выполнения работ.
Первое с чего необходимо начать – составление проекта. В данном случае это самый важный этап. Следует заранее знать, где и какие коммуникации будут проложены, интенсивность отопления для каждого помещения, места установки сантехники, бытового оборудования, отопительного коллектора.
Пошаговое устройство УШП
Если разбирать технологию изготовления плитного утепленного фундамента, то необходимо выделить следующие основные моменты.
Подготовка котлована
удаляется верхний слой почвы. Если есть желание сэкономить, то можно выполнить эту работу лопатами. В противном случае нанимается экскаватор. Дно котлована выравнивается в горизонте.
На дно раскладывается геотекстиль
он отлично справляется с функцией разделительной прослойки. В процессе эксплуатации не гниет, не разрушается. О геотекстиле мы подробно рассказывали в статье, посвященной этому вопросу.
Прокладка дренажа и систем коммуникаций
водопровод, канализация, в зависимости от проекта может быть электричество.
Засыпка песчаной подушки и ее трамбовка
Желательно осуществлять прессовку мокрого песка слоями, чтобы добиться максимальной плотности подушки. Толщина песчаного слоя около 15 см.
Слой щебня
Аналогично песчаной подушке, его толщина также составляет около 15 см. Щебень тщательно разравнивается по всей площади будущего фундамента.
Монтаж опалубки
По периметру фундамента собирается опалубка. Есть два варианта ее устройства: из специальных пенополистирольных блоков или традиционных деревянных щитов. Следует отметить, что блоки гораздо надежнее, плюс выполняют функции теплоизоляции.
Укладка профилированной мембраны и монтаж утеплителя
В качестве утеплителя активно используются плиты экструдированного пенополистирола. Они укладываются в два слоя, таким образом, что его общая толщина составляла 20 см. Между слоями – пароизоляционная пленка.
Армирование ушп
На специальные подставки крепится арматурный каркас. Используются пруты рифленые диаметром 12 мм.
На арматурную сетку укладывается «теплый пол» REHAU
Материалом служат специальные полиэтиленовые трубы, максимально устойчивые к нагрузкам, не подверженные химической реакции при соприкосновении с растворными смесями. Раскладка осуществляется отдельными контурами по помещениям будущего строения. В этом случае можно легко регулировать температуру в каждой комнате, открывая/закрывая соответствующий клапан коллектора. Раскладывают «теплый пол» змейкой или улиткой. Концы труб подсоединяют к коллектору и заполняют воздухом или незамерзающей жидкостью. Под давлением трубки легко перенесут нагрузки от слоя бетона и не повредятся.
Фундамент заливается бетоном
Необходимо отметить, лучше использовать заводскую смесь доставленную машинами. С помощью бетононасоса раствор равномерно распределяется по всему основанию. Глубинными вибраторами удаляются воздушные пузырьки, и бетон разравнивается по горизонтальному уровню. Устройство плиты «в одну заливку», позволяет избежать швов, делая фундамент монолитным. Толщина бетонного слоя 10 см. Далее поверхность плиты шлифуется до идеального состояния.
Когда бетонная плита высохнет, то воздух стравливается из системы «теплого пола», а выход коллектора консервируется. Опалубка разбирается, если использовались пенополистирольные блоки, то убираются поддерживающие опоры. Утепленный шведский фундамент готов! Теперь можно переходить к строительству стен, кровли и т.д. Но уже не придется думать о прокладке инженерных коммуникаций, отоплении первого этажа и выравнивании чернового пола под отделку декоративными материалами.
УШП станет надежным и главное теплым основанием вашего дома!
У вас тоже фундамент УШП? Расскажите как вы его делали в комментариях.
Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.
Фундамент с тёплым полом, утеплённая шведская плита
Вступление
При проектировании и строительстве частного дома нужно решать массу разнообразных задач. Одна из них, выбор системы отопления дома. Выбор сложный, причём осложнён разнообразием предложений и способов отопления частного дома. В этой статье рассмотрим один из интересных и технологичных вариантов отопления дома, утеплённый фундамент с теплым полом. Часто его называют фундамент УШП — утеплённая шведская плита.
Утеплённый фундамент с тёплым полом
Часто выбор системы отопления дома откладывают до завершения постройки самого дома. Когда дом уже стоит, выбирают тип отопления, подбирают оборудование и прорисовывают схему отопления по планировке.
Из-за широкого распространения, такой подход можно назвать традиционным. Проектирование таких домов упрощено, проект дома можно даже купить в готовом варианте. Затраты на строительство разбиты на этапы, что тоже удобно. Однако общая сумма завершённого строительства больше некоторых вариантов современных технологий строительства. Речь идёт о технологии утеплённого плитного фундамента с вмонтированной системой водяной тёплый пол.
По конструкции утеплённый фундамент с тёплым полом это бетонная плита, уложенная и обложенная со всех сторон плотным утеплителем. При строительстве фундамента, сразу делается дренажная система участка и дома. Это позволяет использовать его при высоком залегании грунтовых вод.
Также при устройстве фундамента в него укладывается система водяных тёплых полов. То есть уже на этапе строительства фундамента решаются две важные задачи комфортного проживания: отопление дома и его дренаж. Это снижает время полного строительного цикла, хотя, несколько увеличивает стоимость постройки.
Сразу обратим внимание, что УШП фундамент с тёплым полом требует индивидуального проектирования, на основе состояния почвы, глубины залегания грунтовых вод и нагрузки дома на фундамент. Кроме этого тёплый пол требует отдельного проектирования.
Этапы устройства УШП фундамента
Технология устройства фундамента с тёплым полом значительно отличается от традиционных ленточных фундаментов и тем более от современных свайных фундаментах.
Большое значение в устройстве УШП фундамента имеют подготовительные работы на грунте. Чтобы понять весь цикл строительства перечислим его этапы, основываясь на технологию строительства специализирующей компании ООО Реконст.
Этап 1.
Участок должен быть ровным. Верхний слой грунта, 300-400 мм нужно снять. В результате должна получиться ровная площадка для дальнейшего строительства.
Этап 2.
Разметка участка по проекту строительства.
Этап 3.
Участок строительства должен быть несколько выше прилегающей территории. Для этого на участок подсыпается и выравнивает слой песка.
Этап 4.
На участке по проекту проводится устройство канализации дома и дренажа участка. Точки вывода канализации в доме и точки ливневой канализации должны быть готовы.
Этап 5.
Теперь специфический этап устройства плитного фундамента. Специальной трамбовочной машиной производится трамбовка песка с его шлифовкой. Трамбовка проводится в виброрежиме с поливкой песка водой.
Этап 6.
По проекту устанавливается опалубка, съёмная и несъемная. Делается обратная засыпка опалубки.
Этап 7.
По площадке строительства укладываются слои: геотекстиля, гидроизоляции и жёсткого утеплителя из экструдированного полипропилена. Последний не вступает в реакцию с цементным растворами.
Этап 8.
Поверх утеплителя производится укладка армирующей сетки или арматуры, ячейками 100 на 100 мм.
Этап 9.
Уложенная арматура будет служить базой для укладки труб водяного тёплого пола. Трубы укладываются по проекту с выводом труб к местам установки коллекторов тёплого пола. В местах прохода труб через перегородки ставятся гильзы. Коллекторов может быть несколько.
Этап 10.
Завершающим этапом, заливается бетон на подготовленную площадку, создавая фундамент с тёплым полом.
В итоге получается готовый фундамент под дальнейшее строительство. В фундаменте уже сделана система отопления дома. Также завершены этапы устройства внутридомовой и ливневой канализации.
Вывод
Утеплённый фундамент с тёплым полом несомненно является технологией быстрого и комфортного строительства. Однако делать Утеплённый фундамент нужно только по индивидуальному проекту с учётом всех особенностей участка и будущего дома.
