Ушп фундамент технология — что это такое и в чём её особенности

Выбор типа фундамента обусловлен состоянием грунта и гидрогеологическими особенностями участка. Существуют надёжные и проверенные варианты, пригодные для строительства основания в сложных условиях, одним их которых является УШП.

В чём особенность технологии

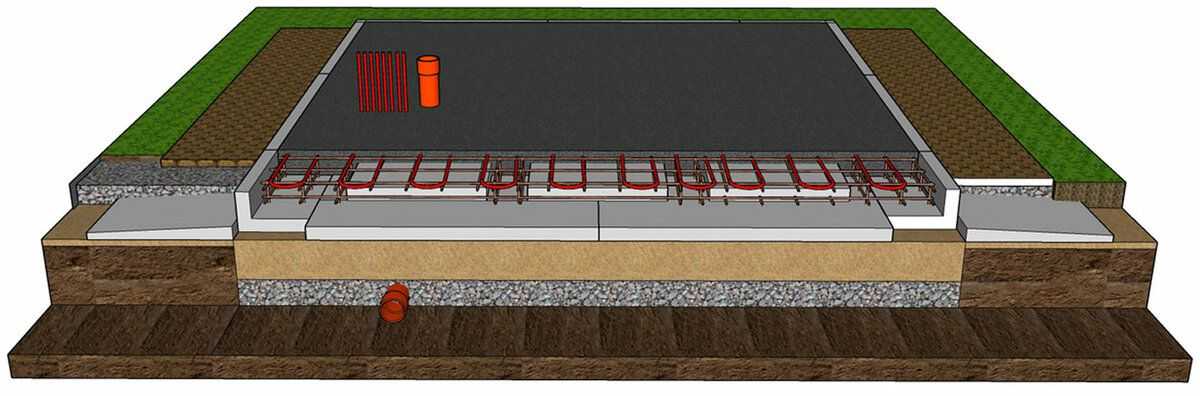

УШП — это аббревиатура, означающая «утеплённая шведская плита». Она представляет собой разновидность монолитного или плитного фундамента. Традиционная конструкция состоит из сплошной бетонной плиты, залитой прямо на площадке на поверхности дренажного слоя, состоящего из слоя песка. Такая плита свободно перемещается при сезонных подвижках почвы вместе с домом, построенным на ней, не испытывая никаких проблем, связанных с неустойчивостью грунта.

Благодаря такой технологии верхний слой грунта становится более устойчивым, неподвижным

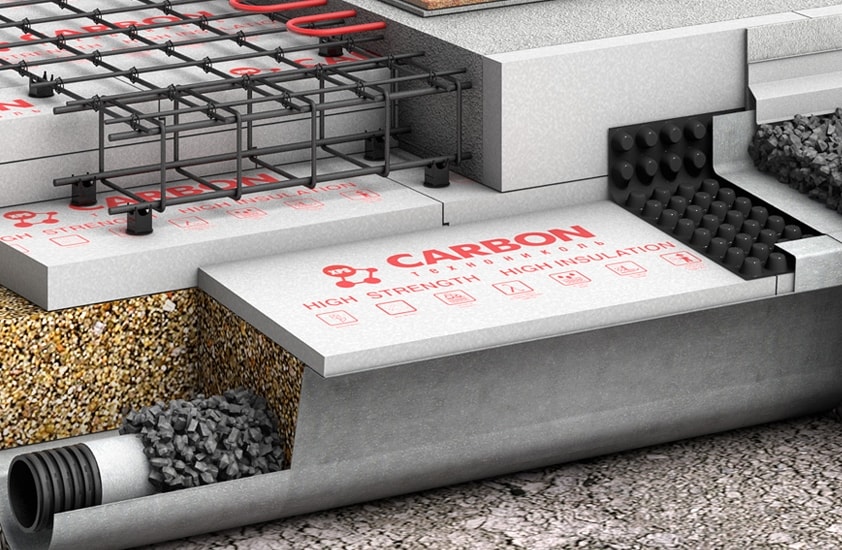

Отличие конструкции УШП состоит в установке под бетон и по боковым стенкам плиты слоя утеплителя (экструдированного пенополистирола). Такая прокладка отсекает контакт нагретой плиты с грунтом, что значительно сокращает теплопотери здания и увеличивает глубину промерзания почвы.

Где применяется

Основание, выполненное по технологии УШП, предназначено для слабонесущих и пучинистых грунтов с высоким уровнем почвенных вод или со значительными сезонными подвижками. Состав грунта может быть разным:

Глина и суглинок.
Песок и супесь.
Водонасыщенные слабонесущие грунты (например, торф).

Многоэтажные и тяжёлые постройки на подобных основаниях не возводят

Основные варианты возможных конструкций домов:

Брусовой.
Бревенчатый.
Каркасный.
Дом из СИП-панелей.

УШП допускается применять на уклонах, не превышающих 0,25 м на длину дома. На более крутых склонах необходимо под нижнюю сторону подводить свайные опоры.

Плюсы и минусы

Одним из главных плюсов технологии является то, что время строительства заметно сокращается

УШП имеет определённые достоинства и недостатки. К плюсам технологии можно отнести:

Независимость от подвижек грунта, возможность строительства на участках с проблемными почвами.
Качественная теплоизоляция позволяет значительно экономить на системе обогрева.
Конструкция плиты обеспечивает полноценное создание пола, оборудованного системой «тёплый пол» и сразу пригодного к укладке финишного напольного покрытия.

К недостаткам относятся:

Фундамент обходится в значительную сумму.
Нет возможности построить подвал.
Все коммуникации залиты в бетон, в случае аварии ремонт невозможен.
Существует возможность допущения ошибок при проектировании фундамента, угрожающих разрушениями через несколько лет эксплуатации.

В странах, где технология УШП впервые была опробована на практике, уже сотни домов стоят на таких основаниях. При грамотном подходе и отсутствии ошибок, допущенных на стадии расчётов или строительства, никаких проблем с фундаментом не возникает.

Автор: Anycaster

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения. Тип основания выбирают в зависимости от грунта, наличия грунтовых вод, материала, из которого будет возводиться строение и прочих составляющих. В большинстве случаев необходимо устраивать монолитную плиту, но не всегда заказчики готовы устанавливать именно ее. Но выход есть – это фундамент УШП. Что это такое, каковы преимущества и недостатки фундамент и по какой технологии происходит закладывание такой плиты, мы расскажем в данной статье.

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом. Фундамент содержит в себе уже готовые коммуникации, поэтому перед последним слоем обязательно должны быть канализация, водопровод, отопление и другие коммуникации.

Плиты при закладке располагают по размеру в зависимости от месторасположения. Например, в районе несущих стен плиты укладываются более толстые, а более тонкие там, где нагрузка значительно меньше. Перед тем, как укладывать плиты обязательно производятся расчеты необходимой толщины фундамента в зависимости от типа грунта, размера стен и типа коммуникаций.

Бетонная заливка (монолит). Обычный монолитный фундамент имеет очень толстый слой бетона, а УШП, в отличие от него, таким слоем не располагает, а имеет толщину бетона всего лишь 10 см. Но этого достаточно, чтобы придать основе жесткости. В этом есть свой плюс – фундамент сохнет за 1 день, и нет той слоистости, какая получается у обычной монолитной плиты. К тому же затраты на возведение фундамента значительно снижаются.

Армированный слой. Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов. Армированная сетка связана очень крепко, что предотвращает порчу фундамента при естественных движениях грунта, а также исключает растрескивание бетона.
Слой амортизации.

В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной, которая становится препятствием на пути влаге и геотекстилем, который укладывается между минеральными слоями. Дополнительный слой гидроизоляционного материала в фундаменте нужен для того, чтобы уберечь фундамент от грунтовых вод, так как они могут вплотную подступить к другим слоям и просто их размыть.
Слои изоляции. Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить. Делается это с помощью производных стиролов, которые увеличивают срок эксплуатации в несколько раз.

Сложность при монтаже фундамента. Даже, несмотря на то, что строительство такого фундамента проходит быстро, все-таки для правильной установки нужна помощь специалиста, так как самостоятельно рассчитать все нюансы очень сложно.

Нельзя использовать такой фундамент при постройке в рельефных местностях, так как грунт не обладает такой высокой несущей способностью, которая необходима в этих условиях. В таком случае придется возводить усиление фундамента буронабивными или винтовыми сваями.

Эта технология закладки фундамента уже давно используется во множестве европейских стран. Благодаря этому, все работы производятся с помощью качественных европейских гидроизоляционных и теплоизоляционных материалов.

Родиной этой технологии является Южная Корея, где люди в большинстве своем спят на полу, а устройство такого фундамента помогает им не мерзнуть. Уже из Кореи технология перешла в другие страны и была усовершенствована. В России о таком фундаменте узнали недавно, поэтому стоимость его несколько завышается.

В первую очередь проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность. Для этого уточняется уровень грунтовых вод, возможные сдвиги почвы, ее состав. Для создания прочного фундамента эти показатели должны быть максимально точными и правильными, поэтому без специалиста здесь не обойтись.
Подготовка площадки. УШП нельзя устанавливать на плодородный слой, поэтому его нужно полностью снять. После производится разметка участка, проецируются контуры будущего фундамента непосредственно на грунте. Также на этом этапе нужно уточнить, возможна ли будет прокладка ливневой канализации, которая поможет отвести грунтовые воды от фундамента. Оси капитальных стен разбиваются шнуром по диагонали, для большего удобства шнур красят в яркий цвет, чтобы лучше его видеть и не ошибиться. Далее размечается котлован и вырывается, но его размер должен быть на 1 метр больше по периметру, чем по месторасположение стен. Дно котлована укрывается геотекстилем или дормитом, при илистом грунте, но так, чтобы был запуск на боковые стенки.

Важно! Покрытие геотекстилем обязательно для исключения усадки фундамента.
Устройство дренажа. Основание обязательно должно быть сухим, поэтому от УШП отводятся все талые и грунтовые воды путем выкапывания по периметру траншеи и укладывания в нее гофротруб под небольшим уклоном с целью обеспечения самотека воды. Смотровые колодцы в углах помогут прочистить при необходимости всю систему.
Создание дренажной системы происходит по такому алгоритму:
На дно готовой траншеи сверху на геотекстиль укладывается щебень.
Вертикальная установка колодцев из гофрированных труб или гладких.
Между колодцами укладываются гофрированные трубы по периметру. Они входят в колодец, разрываясь внутри него, и выходят наружу.
Траншея поверх труб засыпается щебнем и укрывается геотекстилем.
Установка коммуникаций. Все коммуникации укладываются на шведскую плиту еще до заливки. На случай проблем с системой, создается ее дублер, то есть, если водопровод или канализация засорятся, то можно будет переключиться на запасную систему, а не производить ремонт старой.
Все трубы необходимо заглублять ниже отметки промерзания, а стояки от них вести в нужное место дома, чтобы впоследствии подключить к системе. Укладка производится на песчаную подушку с уплотнением.
Установка теплоизоляции. Для того чтобы провести качественную теплоизоляцию, нужно следовать следующей схеме:
Первым слоем укладывается пенополистирол, который идет по всему периметру.
Второй слой утеплителя смещается на расстояние, равное 45 см от края для того, чтобы создать ребра по периметру. В середине слоя делаются канавки с шириной 20 – 30 см. Для этого используется материал XPS шириной 10 см таких производителей, как «Стирэкс», «Технониколь», «Пеноплэкс», «Техноплекс».
Важно! Плиты ПСБ-С не подойдут, так как в их производстве не происходит прессования.
Работы по армированию и монтажу теплого пола. Шведская плита будет многофункциональным основанием, только при добавлении в него теплого пола. Укладывается он слоем на поверхность арматуры или между армирующими решетками на специальные пластиковые подставки. Для правильного расположения нужно четко знать будущую планировку дома, вплоть до расположения мебели в комнатах.

В зависимости от того, какая нагрузка будет производиться на фундамент, армирование нужно производить сеткой с сечением от 12 до 16 мм. Одного слоя, по словам специалистов, будет мало. Армированный пояс должен быть с шагом сетки 15*15 см, с периодичностью перемычек 25-30 см, с используемой арматурой для перемычек и хомутов с сечение 6-8 см.
Заливка бетонного слоя. Фундамент такого вида заливается в один прием, с обязательной обработкой вибратором для устранения воздушных камер внутри слоя. При этом можно использовать глубинные вибраторы, которые имеют специальную насадку и опускаются в слой бетона каждый 20-30 минут.
Важно! Ни в коем случае не соприкасать вибратор с арматурой и теплым полом во избежание их порчи.

Опалубку убирают только после того, как слой бетона окреп, а это занимает 3 суток. В жару весь фундамент накрывается пленкой, а также несколько раз в сутки увлажняется обычной водой.
После того, как основа высохла, ее верхний слой в обязательно порядке шлифуют специальной машинкой.
Важно! Возведение такого фундамента лучше всего производить в конце лета, когда уровень грунтовых вод понижен.

Установка на участке шведской плиты – это не дело, которое можно оформить своими руками. Для соблюдения технологии требуются обширные знания и умения, которые приведут к правильному результату. Поэтому обязательно УШП должен укладывать специалист со знанием дела. В России таких мастеров пока немного, поэтому придется, во-первых, хорошо поискать, а во-вторых, прилично потратиться.
