Usb размеры: OSB плита размеры, вес, толщина: характеристики и расчет

Какие размеры ОСБ бывают: какой толщины ОСБ стелить на пол, крышу, стены

Под листами ОСБ плиты принято рассматривать ориентированно-стружечную плиту, которая выполнена из дерева (многослойный материал), который был создан за счет процедуры прессования щепок древесины. Такой универсальный стройматериал активно применяют в процессе выполнения отделки, при подшивке потолков, поверхности стен.

Прежде чем купить ОСБ плиты на современном рынке, изначально важно поинтересоваться, какую толщину ОСБ выбрать для пола, стен, кровли и прочее. Все это положительно сказывается на дальнейших процессах эксплуатации материала.

Какую толщину ОСБ выбрать?

Разбираясь с вопросом, какой толщины бывает ОСБ плита, необходимо обратить внимание на сферу ее эксплуатации, как на один из самых важных факторов. От этого параметра зависят основные характеристики прочности, влагостойкости и шумоизоляции.

Поэтому в продаже доступна следующая продукция:

• панели 6 миллиметров (мм) – для подшивки потолка;
• модели 8 и 9 мм, ОСБ 10 мм и 12мм – применяют при монтаже кровли;
• модели толщиной 12 и 15мм — для кровли и стен;
• модели 18 и 22 мм – для пола.

При покупке стоит учитывать стандартные размеры продукции от разных производителей.

Какая толщина OSB подходит для пола?

Существует определенная классификация конструкций, исходя из их показателей толщины. Они связаны с тем, где именно будет происходить монтаж (основной настил или выравнивание пола). Рассмотрим, какой толщины ОСБ положить на пол:

• Для мелкофракционной керамзитовой/песчаной засыпки применяют ОСБ толщиной 6-8 мм.
• Для бетонных поверхностей и выравнивания пола потребуется толщина 10 мм.
• При работе с деревянным напольным покрытием используют – от 15 до 18 мм.

Когда осуществляется монтаж лагами используются плиты толщиной 15 или 18 мм с шагом 40 см. При увеличении шага потребуется увеличить и толщину: для шага 60 см нужна толщина 22 мм.

Какой толщины ОСБ стелят на крышу?

Толщина ОСБ на крышу зависит от типа определенного материала, а также от используемых стандартов:

• Согласно американским стандартам, между стропилами или прогонами обрешетки должно быть расстояние в 300-400 мм, поэтому толщина материала варьируется от 16 мм и больше.
  Если пролеты на скатной крыше 500-600 мм, тогда толщина OSB – от 20 до 24 мм.
• Согласно европейским стандартам, при пролете на скатной крыше 600 мм минимальная толщина OSB-3 должна быть 12 мм, а при шаге стропил 800 мм – листы от 15 мм и больше. Если стропильные ноги расположены на расстоянии 1200 мм, тогда минимальные показатели толщины от 18 мм.

Для создания качественной и надежной несущей обрешетки потребуется использование ОСБ толщиной от 18 мм и более.

Какой толщины ОСБ выбрать для стен?

Чтобы получить надежные, крепкие внешние стены, потребуется учесть не только содержание материала, но и также помнить о таком важном параметре, как толщина OSB на стены:

• При расстоянии между стойками каркаса в 40 см, толщина ОСБ должна быть 9 мм.
• При расстоянии в 60 см, оптимальные показатели плиты – 12 мм.
• При расстоянии в 80 см, толщина листа – 15 мм.

Такая зависимость является крайне важным условием при самостоятельном выполнении всех запланированных монтажных работ.

Какой толщиной OSB лучше монтировать перегородки?

Учитывая свойства панелей для перегородок, можно подобрать оптимальное решение для создания качественных конструкций с высокой степенью защиты от влажности.  При этом не стоит игнорировать оптимальные показатели толщины:

• Для стеновых перегородок лучше всего выбирать конструкции толщиной 12 мм.
• Для создания высокопрочных перегородок, что в дальнейшем будут подвергаться незначительным нагрузкам, выбирают панели толщиной 15-25 мм.

Это базовые рекомендации компаний-производителей, что особенно важны еще на этапе осуществления покупки товара.

Какие размеры ОСБ от известных производителей

Стандартные размеры OSB от производителей из Европы составляют 1250х2500 мм, а от североамериканских – 1220х2440 мм. Активное развитие современного производства позволило разнообразить ассортимент продукции разнообразными видами, а потому размеры ОСБ плиты могут быть от 3000 мм и даже больше. Под заказ некоторые компании-производители предлагают плиты длиной до 7 м.

Самыми востребованными, узнаваемыми производителями считаются: швейцарская компания Swiss Krono, белорусская компания Kronospan, российская компания ДОК «Калевала», немецкая компания GLUNZ и румынская компания EGGER.

Swiss Krono

Swiss Krono – это швейцарское качество продукции, известной во всем мире. Компания включена в холдинг Swiss Krono Group, который является известным мировым лидером по производству деревянной продукции. В 2011 году украинский филиал компании Swiss Krono одним из первых освоил производство плит OSB-3.

Все материалы отличаются наличием стабильных размеров, они устойчивы к вибрациям, всевозможным ударам и с легкостью справляются с различными вариантами обработки. На складах компании все плиты предложены в трех возможных модификациях:

• толщиной 10 мм;
• 12 мм;
• 25 мм.

Под заказ можно приобрести ОСБ плиты толщиной 15, 18 и 22 мм с габаритами 2500х1250 мм. В результате удается использовать материал для выполнения широкого спектра задач.

Kronospan

Австрийский бренд Kronospan имеет достаточно разветвленную сеть предприятий, которые находятся в разных странах, а также в Беларуси. Могилевская продукция соответствует всем европейским нормам качества и отличается бюджетной стоимостью.

Какие бывают размеры ОСБ от данного бренда:

ДОК «Калевала»

Представленный крупный производитель плит предлагает в продажу ассортимент, что отличается высокими экологическими свойствами и безопасностью.

Размер ОСБ листа зависит от его марки:

GLUNZ

Немецкий бренд GLUNZ включен в список одного из самых востребованных во всем мире за счет применения высококачественного сырья и безопасных разновидностей клея, что используются в работе. На заводе производятся в продажу OSB-3 с минимальным уровнем формальдегида Е0.

Чтобы узнать, какой вес выдерживает ОСБ плита, потребуется ознакомиться с актуальными размерами продукции данного бренда:

EGGER

Представленная компания из Румынии предлагает в продажу продукцию, которая считается эталоном качества и отличается бюджетной ценой.

Для удобного и быстрого поиска производитель предложил своим потребителям таблицу со всеми актуальными размерами:

Какой вес ОСБ плиты и сколько выдерживает?

Разобраться с тем, какой толщины ОСБ стелить на крышу можно, если учесть не только длину в метрах, но и вес каждого листа. Рассмотрим вес листов на примере самого востребованного формата 1220х2240 мм:

• OSB 6 мм – весят 12,5 кг;
• OSB 8 мм – весят 16 кг;
• OSB 9 мм – весят 18 кг;
• OSB 10 мм – весят 20 кг
• OSB 11 мм – весят 23,1 кг;
• OSB 12 мм – весят 25 кг;
• OSB 15 мм – весят 31 кг;
• OSB 18 мм – весят 35 кг
• OSB 22 мм – весят 41 кг.

При этом показатели плотности составляют порядка 650 кг/м3. Такие показатели соответствуют плотности хвойных пород дерева. В зависимости от используемого сырья при производстве плит, вес готовой продукции может отличаться.

Преимущества покупки OSB плит от Venbud

Интернет-магазин стройматериалов Venbud поможет каждому покупателю подобрать и купить стройматериалы в Киеве от проверенных компаний-производителей по демократичным ценам. Наши менеджеры помогут осуществить оперативную покупку в режиме онлайн, учитывая, какая толщина ОСБ на стены каркасного дома потребуется или, какие листы необходимы для напольного покрытия.

Кроме того, на сайте магазина можно осуществить оптовую закупку материалов с доставкой по всей территории Украины. Жители Киева и области могут воспользоваться срочной доставкой товара в ближайшие районы и населенные пункты. Точная стоимость доставки по городу и области зависит от выбранного района, веса и объема заказанных материалов. На сайте есть все необходимое для самостоятельного монтажа OSB плит, что поможет сэкономить ваше время в процессе подготовки к проведению строительных работ.

Также интересно почитать:

• Монтаж ОСБ плит на потолок, стену, пол, крышу
• Пол из ОСБ – укладка ОСБ на пол
• Что такое OSB: как делают, преимущества?

Размеры ОСБ плиты, их отличия и свойства ➤ Budpartner.com.ua

ОСБ плиты (OSB) зарекомендовали себя как отличный материал, применение которого не ограничивается только строительной сферой. Благодаря своим основным характеристикам и качествам, плиты широко используются для облицовочных работ, и не только. Ориентированно-стружечные, или же сокращено ОСБ плиты, применяются для монтажа перегородок, стен и возведения обрешетки под битумную кровлю. В то время как привычные материалы, например ДСП И ДВП, значительно уступают с точки зрения технических характеристик и не только. Это и стало основной причиной столь широкого применения ОСБ плит, они также часто являются прекрасной заменой обычному дереву.

ОСБ размеры листа

Если говорить о размерах, то стоит сказать что одного, единого и универсального стандарта для всех ОСБ панелей, попросту не существует. Сейчас есть два самых основных, линейных, стандарта ОСБ панелей — европейский и североамериканский.

Ниже вы сможете проследить краткий обзор стандартов ОСБ панелей:

1220*2240 — это самый распространённый американский стандарт ОСБ панелей, который выпускают почти все североамериканские и канадские фабрики. Хотя иногда встречается размер ОСБ плиты 1215*2435.

 1250*2500 — это стандартный формат, который имеет самое большое распространение и в нашей стране, но все таки, данному стандарту следуют далеко не все европейские компании. В подтверждение этих слов можно обратить внимание на бельгийскую компанию Norbord и на латвийскую OCB Bolderaja Superfinish

 1200*700 — как раз данный размер листа и использует только бельгийская компания Norbord

1200*2440 — этот размер также достаточно нестандартный, и является малораспространенным, но все же его производит латвийская компания OSB Bolderaja Superfinish, и у него тоже есть свое место на рынке.

Некоторые компании говорят что они могут производить на заказ лист ОСБ длиной до 6 метров, но к сожалению только при большом объеме производства. И хоть данный тип листа не входит в стандарт, его наличие также стоит учитывать при проектировки дома.

В свою очередь толщина ОСБ панелей не имеет каких-то конкретных стандартов и типов, она просто варьируется от 6 и аж до 22 мм, в зависимости от задач для которых ОСБ будет использоваться. Хоть выбор и действительно очень велик, наибольшим спросом пользуются плиты толщиной 10, 12, 15, 18, 22 мм.

Чем отличаются американский и европейские стандарты  ОСБ?

Некоторые специалисты утверждают что все данные типы отличаются только лишь размерами, и ничем больше, но стоит отметить, что конечно, размерные отличия хоть и являются самыми очевидными, все же это далеко не единственные свойства которые их отличают.

Прежде всего они отличаются своими прочностными характеристикам, ведь североамериканские листы ОСБ, имеют намного большие стандарты прочности, нежели европейские, также они имеют высокую точность в размерах и несколько экологичнее чем европейские. К примеру содержание фенолформальдегидна в североамериканских листах ОСБ, настолько мало, что даже приборы которые должны улавливать их содержание, попросту не могут ничего обнаружить.

Еще одно из отличий которое стоит упомянуть, это наличие рифленой поверхности на одной из сторон ОСБ панели. Например плиты Кроноспан, имеют одну гладкую поверхность, а вторую шершавую, плиты же КроноУкраина имеют две матовых поверхности.

Зачем нужны такие различия в покрытии? Все дело в том что при установке ОСБ панелей на крыше, строители ходят по глянцевой поверхности, и довольно сильно рискуют поскользнутся и упасть, поэтому дабы этого избежать, используется цепкая рифлёная поверхность которая не даёт этому случится.

Безусловно, у любого строительного материала есть как свои плюсы, так и свои минусы, в том числе, и у североамериканских OSB плит. И этот основной недостаток заключается в их сильном набухании, после попадании на них воды, которое более чем в два раза больше нежели у европейского типа.

И хоть как способы монтажа, так и климатические условия, у нас примерно одинаковые, все таки, при выборе типа материала, эти различия лучше иметь ввиду.

После вашего ознакомления с размерами и типами ОСБ панелей, мы уверены  что вы непременно сможете сделать выбор в пользу именного того типа, который вам подходит лучше всего, что позволит вам провести самый лучший монтаж ОСБ панелей в своем доме, на долгие годы.

На фото показаны основные характеристики влагостойкой ОСБ-3

Цены на плиты устанавливаются в м2, или реже в м3, поэтому Осб размеры на влияют на цену, неважно ее габарите, производитель скорее всего будет выставлять стоимость в м2.

ОСБ плиты для кровли

Нужно еще сказать что не так давно компания Egger создала совершенно новую плиту RoofBoard TegoDeck 12 мм для кровли со своим размером 240х60 см. Такой размер продиктован тем, чтобы рабочему было удобно поднимать и переносить ее на кровле. Эта влагостойкая ОСБ плита имеет крепление паз-шип, который также облегчает монтаж, получается один рабочий может взять лист ОСБ размеры которого позволяют удобно это делать одному человеку, и переместить его по кровле и самостоятельно, закрепить его также самостоятельно, и это очень удобно и практично.

Фото: ОСБ плита размеры 2,4*0,6 метров с замком шип-паз

Классификация ОСБ плит

В основе классификации плит лежат тонкости производства и свойства, полученные в результате этого процесса. Это в основном и определяет дальнейшее использование полученного материала, который делится на четыре основные группы:

• плиты ОСБ-1 в основном используются для производства изделий, которые будут эксплуатироваться исключительно в условиях с пониженной влажностью, как например, мебельная продукция или упаковка.

• плиты ОСБ-2 широко применяются для сооружения внутренних конструкций (включая и несущие). Главным условием использования данной группы будет исключительно сухие помещения.

• плиты ОСБ-3 обладают высокой влагоустойчивостью. Поэтому на них стоит остановить выбор при монтаже конструкций, когда одно из главных требований – стойкость стройматериала к повышенной влажности.

• плиты ОСБ-4 отличаются от трех предыдущих групп исключительно высокой влагоустойчивостью и прочностью. Это делает данную группу уже специализированным строительным материалом, способным выдерживать существенную весовую нагрузку.

Необходимо отметить, что около 90% всего количества ОСБ плит отечественного рынка стройматериалов представлены третьей группой. Широкие и универсальные характеристики этой продукции делают их максимально применимыми в большом диапазоне строительных работ. Поэтому этот материал по достоинству удерживает пальму первенства среди всех остальных типов.

КУПИТЬ ОСБ можно перейдя в наш каталог…

Выделение пропускной способности USB — Windows drivers

• Статья
• 03/02/2023
• Чтение занимает 8 мин

В этой статье содержатся рекомендации по тщательному управлению пропускной способностью USB. Каждый драйвер USB-клиента несет ответственность за минимизацию пропускной способности USB, которую он использует, и как можно быстрее вернуть неиспользуемую пропускную способность в пул свободной пропускной способности.

Почему мой USB-драйвер выходит из-за ошибок пропускной способности?

Конкуренция за пропускную способность usb-шины исходит из нескольких источников, как оборудования, так и программного обеспечения. Трудно точно предсказать, какая пропускная способность доступна для драйвера USB-клиента. Контроллеру узла USB требуется определенная пропускная способность для операций. Требуемая сумма зависит от того, работает ли контроллер с высокой скоростью. Он зависит от системы. USB-концентраторы, работающие на высокой скорости, иногда должны преобразовывать транзакции между высокоскоростными вышестоящими портами и низкоскоростными устройствами, и этот процесс преобразования потребляет пропускную способность. Но требуется ли пропускная способность для преобразования транзакций, зависит от типа подключенных устройств и топологии дерева устройств.

Наиболее серьезной нагрузкой на ресурс пропускной способности обычно являются драйверы USB-клиента, которые монополизируют пропускную способность. Система выделяет пропускную способность в порядке очереди. Если первый загруженный USB-драйвер запрашивает всю доступную пропускную способность, USB-драйвер, который загружается позже, не будет иметь никакой пропускной способности для своего устройства. Система не может настроить устройство и не сможет перечислить его. Так как не очевидно, почему перечисление завершилось сбоем, пользователь имеет плохой опыт работы.

Иногда драйвер клиента исчерпывает доступную пропускную способность с помощью высокоскоростной передачи прерываний. Но наиболее распространенным случаем, безусловно, является драйвер клиента, который выделяет слишком много пропускной способности для изохронной передачи, а затем не может освободить пропускную способность своевременно. Система резервирует выделенную пропускную способность до тех пор, пока драйвер, запросивший ее, не закроет свою конечную точку (открыв другую конечную точку) или устройство, для которого была выделена пропускная способность, не будет удалено. Система не выделяет гарантированную пропускную способность для массовой передачи, поэтому массовые передачи никогда не являются причиной сбоев перечисления. Однако производительность устройств массовой передачи зависит от объема пропускной способности, выделенной для устройств, которые выполняют периодические (изохронные и прерывающие) передачи данных.

Спецификация USB 2.0 требует, чтобы изохронное устройство должно иметь конечные точки с нулевой пропускной способностью в параметре интерфейса по умолчанию. Это гарантирует, что пропускная способность устройства не будет зарезервирована до тех пор, пока драйвер функции не откроет интерфейс, отличный от интерфейса по умолчанию, что помогает предотвратить сбои перечисления, вызванные чрезмерной пропускной способностью запросов во время настройки устройства. Это не мешает драйверу клиента выделять слишком много пропускной способности после настройки устройства, тем самым предотвращая правильную работу других устройств.

Ключ к правильному управлению пропускной способностью заключается в том, что каждое USB-устройство в системе, которое выполняет изохронную передачу данных, должно предлагать несколько альтернативных параметров (ALT) для каждого интерфейса, содержащего изохронные конечные точки, а клиентские драйверы должны разумно использовать эти параметры Alt. Клиентские драйверы должны начать с запроса параметра интерфейса с максимальной пропускной способностью. Если запрос завершается ошибкой, драйвер клиента должен запрашивать параметры интерфейса с меньшей и меньшей пропускной способностью до тех пор, пока запрос не завершится успешно.

Например, предположим, что устройство веб-камеры имеет следующие интерфейсы:

Интерфейс 0 (параметр интерфейса по умолчанию: нет конечных точек с ненулевой изохронной пропускной способностью в параметре по умолчанию)

Изохронная конечная точка 1: максимальный размер пакета = 0 байт

Изохронная конечная точка 2: максимальный размер пакета = 0 байт

Интерфейс 0, alt параметр 1

Изохронная конечная точка 1: максимальный размер пакета = 256 байт

Изохронная конечная точка 2: максимальный размер пакета = 256 байт

Интерфейс 0, alt параметр 2

Изохронная конечная точка 1: максимальный размер пакета = 512 байт

Изохронная конечная точка 2: максимальный размер пакета = 512 байт

Драйвер веб-камеры настраивает веб-камеру на использование параметра интерфейса по умолчанию при ее инициализации. Параметр по умолчанию не имеет изохронной пропускной способности, поэтому использование параметра по умолчанию во время инициализации позволяет избежать опасности, которую веб-камера может не перечислить из-за неудачного запроса на изохронную пропускную способность.

Когда драйвер клиента будет готов к выполнению изохронной передачи, он должен попытаться использовать параметр Alt 2, так как параметр Alt 2 имеет наибольший размер пакета. Если запрос завершается ошибкой, драйвер может предпринять вторую попытку, используя параметр Alt 1. Так как для параметра Alt 1 требуется меньшая пропускная способность, этот запрос может завершиться успешно, даже если первый запрос завершился ошибкой. Несколько параметров ALT позволяют драйверу выполнить несколько попыток, прежде чем отказаться от выполнения.

После того как веб-камера бездействует, она может вернуть выделенную пропускную способность в пул бесплатной пропускной способности, выбрав параметр по умолчанию еще раз.

Пользователи могут узнать, сколько пропускной способности выделил USB-контроллер, проверив свойства контроллера в Windows диспетчер устройств. Выберите свойства контроллера и перейдите на вкладку Дополнительно. Это чтение не указывает, сколько пропускной способности USB-концентраторы выделили для преобразования транзакций.

Функция диспетчер устройств, которая сообщает об использовании пропускной способности USB-контроллера, не работает должным образом в Windows XP.

Перенос ПО USB и размеры пакетов

В этой статье описываются размеры usb-передачи, разрешенные в различных версиях операционной системы Windows.

• Максимальный размер передачи
• Максимальный размер пакета
• Ограничение максимального размера пакета для буферов передачи считывания
• Разделение передачи записи короткими пакетами

Максимальный размер передачи

Максимальный размер передачи определяет жестко заданные ограничения в стеке драйверов USB. Возможно, размер передачи ниже этих ограничений может завершиться ошибкой из-за ограничений системных ресурсов. Чтобы избежать таких сбоев и обеспечить совместимость во всех версиях Windows, не используйте большие размеры передачи для передачи по USB.

Примечание

Элемент MaximumTransferSize структуры USBD_PIPE_INFORMATION устарел. Стек драйверов USB игнорирует значение в Параметре MaximumTransferSize как для составных, так и для не составных устройств.

В Windows 2000 стек драйверов USB инициализирует MaximumTransferSize для USBD_DEFAULT_MAXIMUM_TRANSFER_SIZE. Драйвер клиента может задать меньшее значение при настройке устройства. Для составного устройства драйвер клиента для каждой функции может изменять значение MaximumTransferSize только для каналов в параметре интерфейса, отличном от используемого по умолчанию.

На размеры usb-передачи распространяются следующие ограничения:

Канал передачи	Windows 8.1, Windows 8	Windows 7, Windows Vista	Windows XP, Windows Server 2003	Windows 2000
Control	64K для SuperSpeed и высокой скорости (xHCI) 4K для полной и низкой скорости (xHCI, EHCI, UHCI, OHCI) Для UHCI — 4 КБ на конечной точке по умолчанию; 64 КБ на управляющих трубах, отличных от каналов управления по умолчанию	64K для высокой скорости (EHCI) 4K для полной и низкой скорости (EHCI, UHCI, OHCI) Для UHCI — 4 КБ на конечной точке по умолчанию; 64 КБ на нестандартных управляющих трубах (UHCI)	64K для высокой скорости (EHCI) 4K для полной и низкой скорости (EHCI, UHCI, OHCI) Для UHCI — 4 КБ на конечной точке по умолчанию; 64 КБ на нестандартных управляющих трубах (UHCI)	4 КБ на конечной точке по умолчанию; 64 КБ на нестандартных управляющих трубах (OHCI)
Прервать	4 МБ для superSpeed, high, full и low speed (xHCI, EHCI, UHCI, OHCI)	4 МБ для высокой, полной и низкой скорости (EHCI, UHCI, OHCI)	Неограниченно	Не определено (OHCI)
Массовость	32 МБ для SuperSpeed (xHCI) 4 МБ для высокой и полной скорости (xHCI) 4 МБ для высокой и полной скорости (EHCI и UHCI) 256K full speed (OHCI)	4 МБ для высокой и полной скорости (EHCI, UHCI) 256K для полной скорости (OHCI)	3 МБ для высокой и полной скорости (EHCI) Не определено (UHCI) 256K для полной скорости (OHCI)	Не определено (OHCI)
Изохронный	1024 * wBytesPerInterval для SuperSpeed (xHCI) (см . USB_SUPERSPEED_ENDPOINT_COMPANION_DESCRIPTOR) 1024 * MaximumPacketSize для высокой скорости (xHCI, EHCI) 256 * MaximumPacketSize для полной скорости (xHCI, EHCI) 64K для полной скорости (UHCI, OHCI)	1024 * MaximumPacketSize для высокой скорости (EHCI) 256 * MaximumPacketSize для полной скорости (EHCI) 64K для полной скорости (UHCI, OHCI)	1024 * MaximumPacketSize для высокоскоростных (EHCI) 256 * MaximumPacketSize для полной скорости (EHCI) 64K для полной скорости (UHCI, OHCI)	64K для полной скорости (OHCI)

Ограничение размера передачи с помощью Параметра MaximumTransferSize напрямую не влияет на пропускную способность, используемую устройством. Драйвер клиента должен либо изменить параметр интерфейса, либо ограничить максимальный размер пакета, заданный в элементе MaximumPacketSizeUSBD_PIPE_INFORMATION.

Максимальный размер пакета

Максимальный размер пакета определяется полем wMaxPacketSize дескриптора конечной точки. Драйвер клиента может регулировать размер ПАКЕТА USB в запросе интерфейса выбора к устройству. Изменение этого значения не приводит к изменению wMaxPacketSize на устройстве.

В URB для запроса находится USBD_PIPE_INFORMATION структура для канала. В этой структуре:

• Измените элемент MaximumPacketSizeструктуры USBD_PIPE_INFORMATION . Присвойте ему значение меньше или равное значению wMaxPacketSize , определенному в встроенном ПО устройства для текущего параметра интерфейса.
• Установите флаг USBD_PF_CHANGE_MAX_PACKET в структуре элемента PipeFlagsUSBD_PIPE_INFORMATION .

Сведения о выборе параметра интерфейса см. в разделе How to Select a Configuration for a USB Device.

Ограничение максимального размера пакета для буферов передачи считывания

Когда драйвер клиента выполняет запрос на чтение, буфер передачи должен быть кратным максимальному размеру пакета. Даже если драйвер ожидает данные меньше максимального размера пакета, он должен запрашивать весь пакет. Если устройство отправляет пакет меньше максимального размера (короткий пакет), это означает, что передача завершена.

На старых контроллерах драйвер клиента может переопределить поведение. В элементе TransferFlagsurb для передачи данных драйвер клиента должен установить флаг USBD_SHORT_TRANSFER_OK. Этот флаг позволяет устройству отправлять пакеты меньше , чем wMaxPacketSize.

На контроллерах узла xHCI USBD_SHORT_TRANSFER_OK игнорироваться для конечных точек массовых операций и прерываний. Передача коротких пакетов на контроллеры EHCI не приводит к возникновению ошибки.

На контроллерах узла EHCI USBD_SHORT_TRANSFER_OK игнорируются для конечных точек массовых операций и прерываний.

На контроллерах узла UHCI и OHCI, если USBD_SHORT_TRANSFER_OK не задан для массовой передачи или прерывания, короткая передача пакетов останавливает конечную точку и возвращается код ошибки для передачи.

Разделение передачи записи короткими пакетами

Драйвер стека USB-драйвера не накладывает те же ограничения на размер пакета при записи на устройство, которые он накладывает при чтении с устройства. Некоторые клиентские драйверы должны часто передавать небольшие объемы контрольных данных для управления своими устройствами. В таких случаях нецелесообразно ограничивать передачу данных пакетами одинакового размера. Таким образом, стек драйверов не присваивает особого значения пакетам размером меньше максимального размера конечной точки во время записи данных. Это позволяет драйверу клиента разбить большой объем передачи на устройство на несколько URI любого размера, меньшего или равного максимальному.

Драйвер должен либо завершить передачу пакетом меньше максимального размера, либо разделять конец передачи пакетом нулевой длины. Передача не будет завершена, пока драйвер не отправит пакет меньше wMaxPacketSize. Если размер передачи точно кратен максимальному, драйвер должен отправить пакет с разделителями нулевой длины, чтобы явным образом завершить передачу.

Драйвер клиента отвечает за разделение передачи данных пакетами нулевой длины, как того требует спецификация USB. Стек драйверов USB не создает эти пакеты автоматически.

Разделение передачи данных USB пакетами меньше wMaxPacketSize

Совместимые драйверы USB 2.0 и USB 1.1 должны передавать пакеты максимального размера (wMaxPacketSize), а затем заканчивать передачу пакетом меньше максимального размера или разделять конец передачи пакетом нулевой длины. Передача не будет завершена, пока драйвер не отправит пакет меньше wMaxPacketSize. Если размер передачи точно кратен максимальному, драйвер должен отправить пакет с разделителями нулевой длины, чтобы явным образом завершить передачу.

Драйвер устройства отвечает за разделение передачи данных пакетами нулевой длины, как того требует спецификация USB. Системный USB-стек не создает эти пакеты автоматически.

USB 3.1 Type-C в деталях.

 Что же нам обещает очередное обновление старого доброго USB интерфейса?

·         Скорость передачи данных до 10 GBps

·         Возможность запитывания от порта устройств с потребляемой мощностью вплоть до 100Вт

·         Размеры коннектора сравнимые с micro-USB

·         Симметричность разъёма — у него не существует верха и низа, а значит нет ключа, который часто приводит к повреждениям как самих разъёмов, так и подключаемых через них гаджетов

·         С помощью данного интерфейса можно запитывать устройства с напряжением вплоть до 20 вольт

·         Больше не существует разных типов коннекторов — А и В. На обоих концах кабеля стоят совершенно одинаковые разъёмы. Как данные так и питающее напряжение могут передаваться через один и тот же разъём в обоих направлениях. В зависимости от ситуации каждый разъём может выступать в роли ведущего или ведомого

·         Нам обещают, что конструкция разъёма способна выдерживать до 10 000 подключений

·         Возможно использование этого интерфейса для непосредственного подключения вместо некоторых других широко распространённых интерфейсов для быстрого обмена данными.

·         Стандарт совместим сверху вниз как c обычным USB 3 интерфейсом, так и с его младшими братьями. Конечно не на прямую, но с помощью переходника через него возможно подключение скажем USB 2.0 диска.

Коннектор USB Type-C немного крупнее привычного USB 2.0 Micro-B, однако заметно компактнее сдвоенного USB 3.0 Micro-B, не говоря уже о классическом USB Type-A.

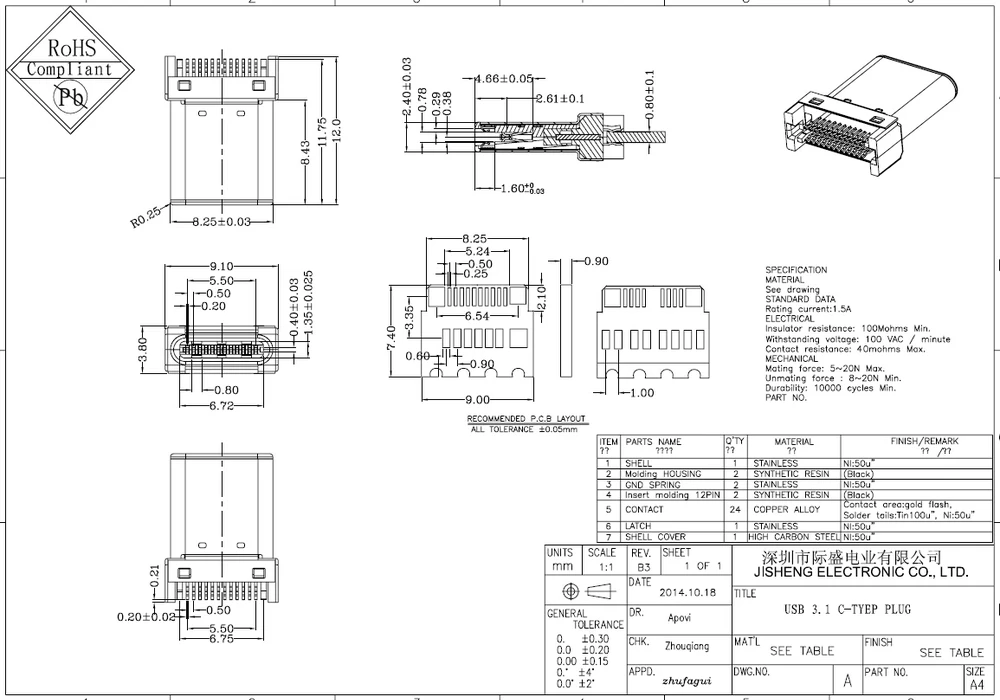

Габариты разъема (8,34×2,56 мм) позволяют без особых сложностей использовать его для устройств любого класса, включая смартфоны и планшеты.

Сигнальные и силовые выводы размещены на пластиковой вставке пожалуй это самое слабое его место в центральной части разъёма. Контактная группа USB Type-C содержит 24 вывода. Напомню, что у USB 1.0/2.0 имелось всего 4 контакта, а разъемам USB 3.0 потребовалось уже 9 выводов.

 Если внимательно присмотреться к рисунку сверху, то видно, что контакты имеют разную длину. Это обеспечивает их замыкание в определённой последовательности. На рисунке в центре мы видим наличие защёлок, которые должны удерживать воткнутый кабель и обеспечивать тактильный щелчок в процессе соединения-разъединения. На правом графике изображена зависимость усилия в процессе вставки-вынимания разъёма.

Пики, которые мы видим на нём — это моменты срабатывания защёлки.

Можно констатировать, что разработчики стандарта сделали если не всё, то почти всё, чтобы разъём стал максимально удобным и надёжным: он вставляется любым концом и любой стороной с ощутимым щелчком. По их мнению, он способен пережить эту процедуру более 10 тысяч раз.

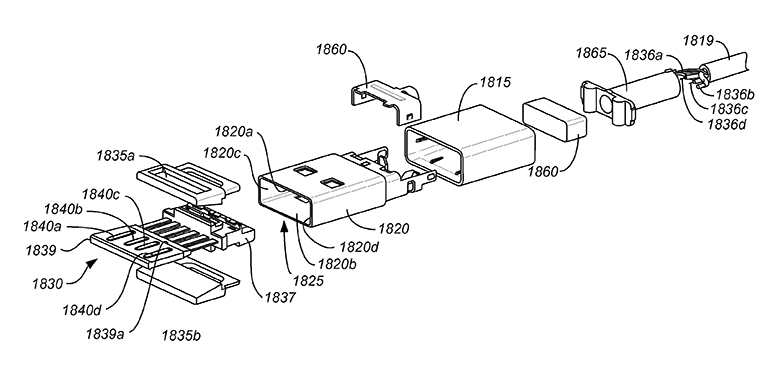

Многоликий симметричный янус

Крайне приятной и полезной особенностью USB-C стал симметричный дизайн разъёма, позволяющий подключать его к порту любой стороной. Достигается это благодаря симметричному расположению его выводов.

По краям расположены выводы земли. Плюсовые контакты питания также расположены симметрично. В центре находятся контакты, отвечающие за совместимость с интерфейсом USB2 и младше. Им повезло больше всего — они дублируются и поэтому поворот на 180 градусов при соединении не страшен. Синим цветом помечены выводы, отвечающие за высокоскоростной обмен данными. Как мы видим тут всё хитрее. Если мы повернём разъём, то к примеру, выход TX1 поменяется местами с TX2, но одновременно и место входа RX1 займёт RX2.

Выводы Secondary Bus и USB Power Delivery Communication служебные и предназначены для общения между собой двух соединяемых устройств. Ведь им необходимо очень о многом друг другу рассказать, прежде чем начать обмен, но об этом позже.

А пока ещё об одной особенности. Порт USB Type-C изначально разрабатывался в качестве универсального решения. Помимо непосредственной передачи данных по USB, он может также использоваться в альтернативном режиме (Alternate Mode) для реализации сторонних интерфейсов. Такую гибкость USB Type-C использовала ассоциация VESA, внедрив возможность передачи видео-потока посредством DisplayPort Alt Mode.

USB Type-C располагает четырьмя высокоскоростными линиями (парами) Super Speed USB. Если две из них выделяются на нужды DisplayPort, этого достаточно для получения картинки с разрешением 3840×2160. При этом не страдает скорость передачи данных по USB. На пике это все те же 10 Гб/с (для USB 3.1 Gen2). Также передача видео-потока никак не влияет на энергетические способности порта. На нужды DisplayPort может быть выделено даже 4 скоростные линии. В этом случае будут доступны разрешения вплоть до 5120×2880. В таком режиме остаются не задействованы линии USB 2.0, потому USB Type-C все еще сможет параллельно передавать данные, хотя уже с ограниченной скоростью.

В альтернативном режиме для передачи аудио-потока используются контакты SBU1/SBU2, которые преобразуются в каналы AUX+/AUX-. Для протокола USB они не используются, потому здесь тоже никаких дополнительных функциональных потерь.

При использовании интерфейса DisplayPort, коннектор USB Type-C по-прежнему можно подключать любой стороной. Необходимое сигнальное согласование предусмотрено изначально.

Подключение устройств с помощью HDMI, DVI и даже D-Sub (VGA) также возможно, но для этого понадобятся отдельные переходники, однако это должны быть активные адаптеры, так как для DisplayPort Alt Mode, не поддерживается режим Dual-Mode Display Port (DP++).

Альтернативный режим USB Type-C может быть использован отнюдь не только для протокола DisplayPort. Возможно, вскоре мы узнаем о том, что данный порт научился, например, передавать данные с помощью PCI Express или Ethernet.

И этому дала, и тому дала. В общем… о питании.

Еще одна важная особенность, которую привносит USB Type-C – возможность передачи по нему энергии мощностью до 100 Вт. Этого хватит не только для питания/зарядки мобильных устройств, но и для работы ноутбуков, мониторов, а если пофантазировать, то и небольшого лабораторного источника питания.

При появлении шины USB, передача энергии была важной, но всё же второстепенной её функцией. Порт USB 1.0 обеспечивал всего 0,75 Вт (0,15 А, 5 В). Достаточно для работы мыши и клавиатуры, но не более того. Для USB 2.0 номинальная сила тока была увеличена до 0,5 А, что позволило получать от неё уже 2,5 Ватта для питания, например, внешних жестких дисков формата 2,5”. Для USB 3.0 номинально предусмотрена сила тока в 0,9 А, что при неизменном напряжении питания в 5В гарантирует мощность в 4,5 Вт. Специальные усиленные разъемы на материнских платах или ноутбуках способны были выдавать до 1,5 А для ускорения зарядки подключенных мобильных устройств, но и это “всего лишь” 7,5 Вт. На фоне этих цифр возможность передачи 100 Вт выглядит чем-то фантастическим.

Для того чтобы наполнить такой энергией порт USB Type-C служит поддержка спецификации USB Power Delivery 2.0 (USB PD). Если таковой нет, порт USB Type-C штатно сможет выдать на гора 7,5 Вт (1,5 А, 5 В) или 15 Вт (3А, 5 В) в зависимости от конфигурации. Для подробного описания этой спецификации в данной статье недостаточно места.

Однако, совсем обойти эту архиважную тему не получится.

Для того, чтобы обеспечить мощность в 100 ватт при напряжении пять вольт потребуется ток в 20 ампер! Такое при габаритах кабеля USB Type-C возможно пожалуй только если изготовить его из сверхпроводника! Боюсь, что сегодня это будет обходиться пользователям дороговато, поэтому разработчики стандарта пошли по другому пути. Они увеличили напряжение питания до 20 Вольт. “Позвольте, но ведь оно выжжет напрочь мой любимый планшет” — воскликните вы, и будете совершенно правы. Для того, чтобы не пасть жертвой разъярённых пользователей, инженеры задумали хитрый трюк — они ввели систему силовых профилей. Перед соединением любое устройство находится в стандартном режиме. Напряжение в нём ограничено пятью вольтами, а ток двумя амперами. Для соединения с устройствами старого типа этим режимом всё и закончится, а вот для более продвинутых случаев, после обмена данными, устройства переходят в другой согласованный режим работы с расширенными возможностями. Чтобы познакомиться с основными существующими режимами глянем на таблицу.

Профиль 1 гарантирует возможность передачи 10 Вт энергии, второй уже – 18 Вт, третий – 36 Вт, четвёртый целых – 60 Вт, ну а пятый нашу заветную сотню! Порт, соответствующий профилю более высокого уровня, поддерживает все состояния предыдущих по нисходящей. В качестве опорных напряжений выбраны 5В, 12В и 20В. Использование 5В необходимо для совместимости с огромным парком имеющейся USB-периферии. 12В – стандартное напряжение питания различных компонентов систем. 20В предложено с учетом того, что для зарядки аккумуляторов большинства ноутбуков используются внешние БП на 19–20В.

Пара слов о кабелях!

Поддержка описываемого в статье формата в полном объёме потребует огромной работы не только программистов, но и производителей электроники. Потребуется разработать и развернуть производство очень большого количества компонентов. Самое очевидное это разъёмы. Для того, чтобы выдерживать высокие токи питающего напряжения, не оказывать помех передаче сигналов очень высокой частоты, да ещё при этом не выходить из строя после второго коннекта и не вываливаться в самый неподходящий момент, качество их изготовления должно быть радикально выше по сравнению с форматом USB 2.

Для совмещения передачи энергии большой мощности и сигналом с гигабитным трафиком, производителям кабелей придётся серьёзно напрячься.

Полюбуйтесь, как выглядит подходящий для нашей задачи кабель в разрезе.

Кстати, об ограничениях на длину кабелей при использовании интерфейса USB 3.1. Для передачи данных без существенных потерь на скоростях до 10 Гб/c (Gen 2) длина кабеля c разъемами USB Type-C не должна превышать 1 метр, для соединения на скорости до 5 Гб/c (Gen 1) – 2 метра.

Схемотехники производителей материнских плат, докстанций и ноутбуков долго будут ломать голову, как сгенерировать мощность порядка сотни ватт, а трассировщики, как подвести её к разъёму USB Type-C.

Симметричное подсоединение и работа сигнальных линий в разных режимах потребует применения микросхем высокоскоростных коммутаторов сигналов. Сегодня уже появились первые ласточки. Вот, например, коммутатор от фирмы Texas Instruments, который поддерживает работу в устройствах как в режиме хоста так и ведомого устройства. Он способен коммутировать линии дифференциальных пар с частотой сигнала вплоть до 5ГГц.

При этом размеры чипа HDC3SS460 3. 5 на 5.5 мм и в режиме покоя он потребляет ток порядка 1 микроампера. В активном же режиме — меньше миллиампера. Существуют и более продвинутые решения, например чипы производства NXP поддерживают частоту обмена до 10 ГГц.

Стали появляться и менеджеры питания, совмещённые с цепями защиты сигнальных линий от статики, например вот такое изделие от NXP

Оно предназначено для корректной обработки момента подключения разъёма, а так же размыкания цепи питания в случае неполадок. Данный чип уже поддерживает напряжение на VBUS до 30 вольт, а вот с максимальным коммутируемым током всё много хуже — он не должен превышать 1 ампера, что и понятно, учитывая габариты — 1.4 на 1.7 мм!

Безусловным лидером в этой области выступила Cypress, которая выпустила специализированный микроконтроллер с ядром ARM Cortex M0 поддерживающий все пять возможных для стандарта профилей питания.

Типичная схема включения для использования в ноутбуке даёт о нём некоторое представление, а подробнее с ним можно будет ознакомиться скачав datasheet.

В отличие от чипа NXP он ориентирован на управление внешними силовыми ключами и поэтому может обеспечить коммутацию требуемых токов и напряжений, не смотря на свои малые размеры.

Внимание, важная особенность — микроконтроллер не имеет USB интерфейса и не является полным и законченным решением. Он может служить только в качестве менеджера питания. В данный момент открыт предзаказ на поставку образцов и демонстрационных плат. Судьба этого микроконтроллера видимо будет во многом зависеть от того, снабдит ли фирма — производитель разработчиков референсными библиотеками для его использования в разных режимах.

Тот факт, что уже для него уже создано несколько демокитов сильно повышает вероятность последнего.

Итак сегодня полностью сложилась революционная ситуация. Верхи не могут, а низы не хотят жить по старому. Всем надоела неразбериха с огромным количеством кабелей, зарядных устройств, блоков питания и их низкая надёжность.

Новый стандарт породил невиданную активность. Флагманы электронной индустрии — Apple, Nokia, Asus готовят к выпуску свои первые гаджеты с поддержкой USB Type-C. Китайцы уже штампуют кабели и переходники. На подходе докстанции и хабы с поддержкой высокой нагрузки по мощности. Производители чипов разрабатывают новые микросхемы и думают как бы запихнуть драйвер нового порта в микроконтроллер. Маркетологи решают куда воткнуть новый разъём, а инженеры чешут репу пытаясь реализовать многопрофильные устройства из уже имеющихся электронных компонентов.

Пока не ясно только одно. Что мы получим в результате? Удобный и надёжный разъём, который заменит львиную долю интерфейсов и найдёт повседневное применение, или вавилонское столпотворение, ведь ситуация может начать развиваться по не самому благоприятному сценарию.

P.S. Новый стандарт уже приводит к появлению весьма экзотических устройств. Так анонсирован кабель 100 метровой длины, который вроде бы никак не вписывается в стандарты. Вся фишка в том, что он активный. На обоих своих концах кабель имеет преобразователь сигналов USB3 интерфейса в оптический. Сигнал передаётся по оптике и на выходе конвертируется назад. Естественно он не передают энергию, а только данные. При этом каждый из преобразователей на его концах питается от разъёма к которому подключен.
Думаю, что в скором времени для подтверждения подлинности уважающие себя фирмы начнут вставлять в кабели активные метки. Проблема хабов породит невиданную активность у разработчиков и производителей DC-DC преобразователей. Как справедливо заметил уважаемый пользователь TimsTims может возникнуть например ситуация, что устройство, которое питает способно выдать только 12 вольт, а подключенные к нему устройства начнут затребовать скажем одно 5, другое 18.
В общем, этот стандарт обещает прокормить не одного разработчика, да и производители в накладе не останутся.

Обзор последних версий USB

С каждой новой версией USB-порты и ответные разъемы становились все более функциональными, открывая путь более компактным, легким и портативным устройствам. Однако по мере того, как новые стандарты приносят скорость, мощность и универсальность, они предоставляют также сложный набор функций и возможностей, которые необходимо учитывать при принятии решения, какой кабель или периферийное устройство подходит для вашего конкретного случая.

Что такое USB?

С появлением в конце 90х годов универсальной последовательной шины (USB) значительно упростилось подключение к компьютеру с помощью небольшого недорогого интерфейса: порта / разъема USB тип A (USB-A). В настоящее время используются миллиарды USB-устройств, поэтому USB является доминирующим проводным интерфейсом для ноутбуков, планшетов и телефонов.

USB эволюционировал через серию стандартов (см. таблицу), определяющих тип кабельных подключений, обмен данными и обеспечения питания компьютеров, мобильных и периферийных устройств. Последний стандарт — USB4, как и предыдущие версии, представляет собой еще один шаг вперед в скорости передачи данных, видео разрешений и мощности питания.

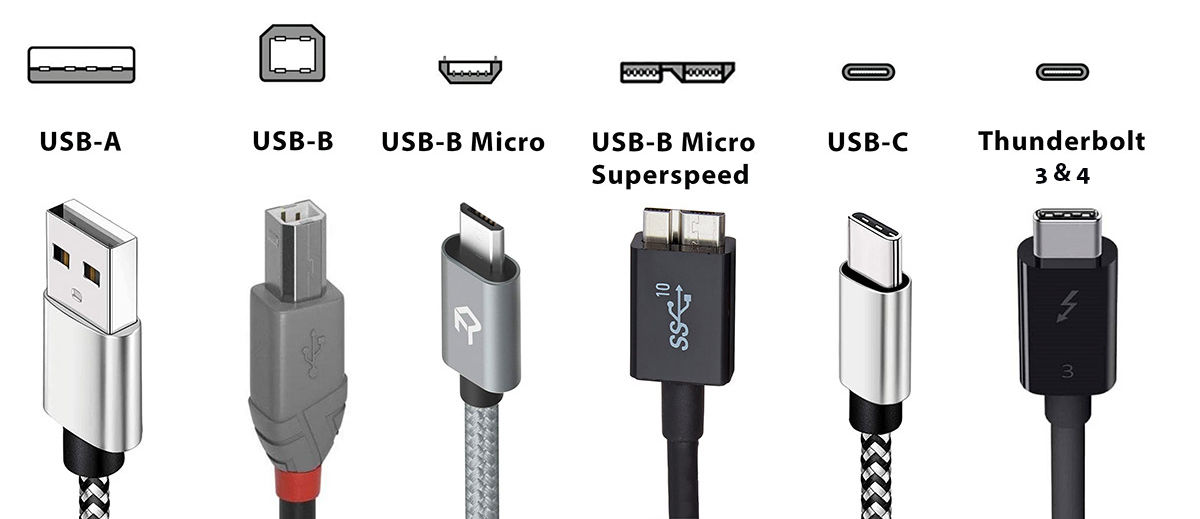

Типы USB-портов и разъемов

На любом компьютере, планшете или периферийном устройстве обычно есть один из этих трех различных типов USB-портов. На новых устройствах вероятнее найдётся USB тип C из-за небольшого размера, высокой скорости передачи данных и способности выдерживать до 100 Вт энергии. Кабели USB тип C также могут передавать видео высокого разрешения 4K и 8K. Интерфейс Lightning по функциям аналогичен USB тип C, но использует другой разъем.

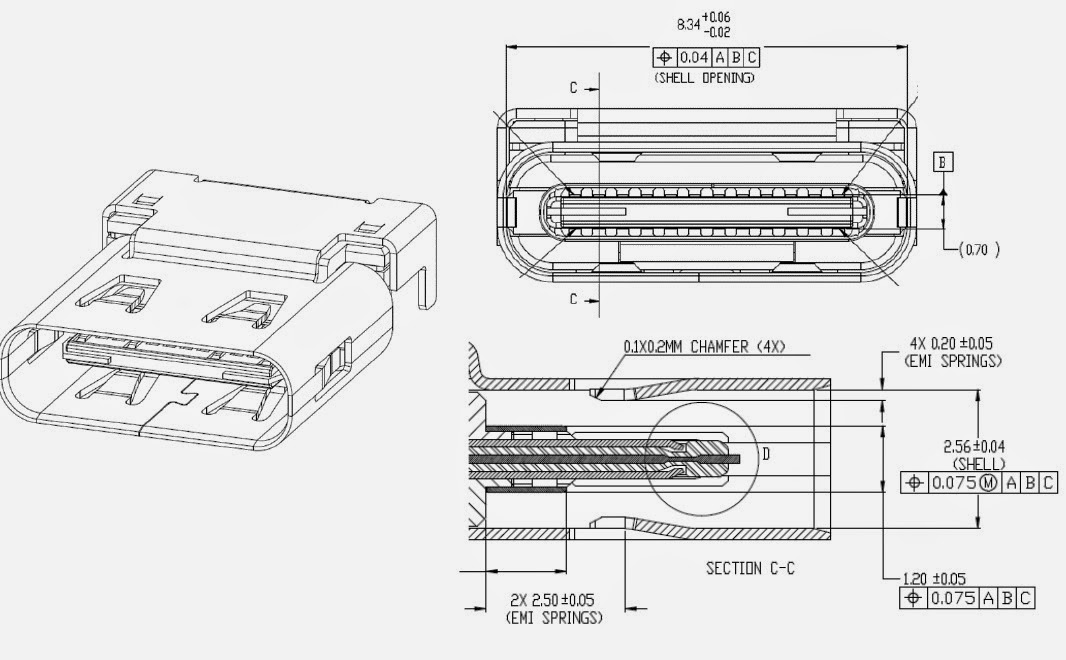

USB-C конструкция и скорость

Чтобы разобраться в скорости передачи данных USB, нужно узнать о конструкции разъема USB-C. Разъем USB тип C имеет четыре пары контактов, известных как «дорожки», которые передают (TX) и принимают (RX) данные (см. отмеченные контакты на Рисунке 1 ниже). USB 3.0 (5 Гбит/с) и USB 3.1 (10 Гбит/с) используют одну полосу передачи и одну полосу приема, в зависимости от ориентации разъема. USB 3.2 использует все четыре полосы для достижения скорости передачи данных 20 Гбит/с.

Соглашение о терминах, принятое для USB 3.2, включает полосу скорости x. Например, USB 3.2 Gen 1×2 означает 5 Гбит/с x 2 полосы для скорости соединения 10 Гбит/с.

Спецификация USB4 Gen 2×2 (известная под своим маркетинговым названием, USB4 20 Гбит/с) и USB 3.2 Gen 2×2 предлагают соединение со скоростью 20 Гбит/с. USB4 Gen 3×2 (USB4 40 Гбит/с) использует другую схему кодирования данных для достижения 20 Гбит/с на полосу и 40 Гбит/с в двухполосном режиме.

Что нового в USB4?

USB 4 (официально «USB4» без пробела) является важным обновлением не только из-за новых возможностей, но также из-за устранения путаницы, связанную с именованием USB 3. x, что дает пользователям предсказуемое и понимание. Для протокола USB4 требуется кабель USB-C USB-C.

Скорость передачи данных до 40 Гбит/с: устройства USB4 должны поддерживать 20 Гбит/с (2.4 ГБ/сек). Возможно дополнительно поддерживать 40 Гбит/с (4.8 ГБ/сек), если устройства используют более короткий кабель 0.8 метра Gen 3.

Несколько протоколов данных и отображения: USB4 поддерживает USB 3.2, PCIe и DisplayPort 1.4a с помощью метода, называемого туннелированием протокола. DisplayPort и Thunderbolt 3 также поддерживаются в альтернативном режиме.

Обратная совместимость с USB 3.2, USB 2.0 и Thunderbolt 3: USB4 поддерживает совместимость с предыдущими версиями спецификации USB и, благодаря своей основе Thunderbolt 3, также поддерживает альтернативный режим TB3.

Оптимизация полосы пропускания видео и данных: USB 3.2 выделил фиксированную полосу пропускания для данных или видеосигнала, а в альтернативном режиме DP, предоставил 100% полосы для видео. USB4 динамически распределяет полосу пропускания для видео и данных в зависимости от реальных потребностей.

Зарядка 100 Вт: все устройства USB4 поддерживают подачу питания через USB. Когда устройство подключено к порту USB4, USB PD заключает «контракт» на поставку мощности, безопасно обеспечивая до 100 Вт (5A / 20V).

Что такое туннелирование протокола?Когда устройства взаимодействуют друг с другом, они делают это по определенному протоколу. Если оба устройства могут взаимодействовать и понимать один и тот же протокол, соединение будет установлено. По сути, туннелирование протоколов создает «канал» с одним протоколом и использует его для отправки данных в другом протоколе. Туннелирование протокола USB4 создает туннель USB-C, через который можно отправлять данные DisplayPort или PCIe. Туннелирование протокола USB4 похоже на альтернативный режим, но не требует контроллера DP или PCIe.

Что такое USB4 Fabric?Слово «ткань» — это метафора, используемая для описания сети взаимосвязанных устройств, таких как коммутаторы. На рисунке пересекающиеся устройства напоминают структуру ткани. Этот термин был принят Форумом разработчиков USB (USB-IF) для описания того, как туннельная архитектура USB4 динамически управляет подключением между маршрутизаторами USB4, чтобы несколько протоколов могли одновременно использовать ресурсы коммутаторов.

Будет ли Apple поддерживать USB4?Новые MacBook и Mac Mini от Apple будут первыми, в которых будут использоваться собственные процессоры Apple Silicon на базе Arm, поэтому возникли некоторые сомнения в отношении поддержки USB4. Однако Apple смогла реализовать поддержку как USB4, так и Thunderbolt 3 к моменту выпуска продукта.

Стандарты USB

Скоро все USB-соединения станут быстрее! На рынок вышли продукты, совместимые со стандартом Thunderbolt ™ 3. Это последнее поколение интерфейса обеспечивает как подачу питания, так и двунаправленную передачу данных со скоростью, в 4 раза превышающей скорость USB 3.2 Gen 2, и может создавать невиданные ранее вычислительные возможности для персональных устройств.

Таблица 1: Типы, стандарты и скорости USB-кабелей

* USB-C более широко известен как тип C или USB Type C

** Длина кабеля — длина, указанная в спецификации. Более длинные кабели можно получить, используя активные кабели, а в некоторых случаях — более длинные пассивные кабели.

Стандарты USB-разъемов

Цветовая кодировка порта USB

Порты и разъемы USB иногда имеют цветовую маркировку для обозначения спецификации USB и поддерживаемых ими функций. Эти цвета не определены спецификацией USB и не совпадают между производителями оборудования. Например, Intel использует оранжевый цвет для обозначения порта зарядки, тогда как производитель компонентов для промышленного оборудования выбрал оранжевый, чтобы обозначить порт USB с надежным механизмом удержания.

Таблица 2: Типы портов USB

Функции USB

На базовом уровне стандарты USB просто позволяют хосту, например компьютеру или планшету, связываться с периферийными или другими устройствами. Но по мере развития технических характеристик USB стал больше, чем просто интерфейсом передачи данных. Ниже приведены последние функции USB, доступные на многих современных устройствах. Устройство может поддерживать одну или несколько из этих функций:

Подача питанияПо одному кабелю USB-C может передаваться до 100 Вт мощности, что устраняет необходимость в отдельном блоке питания. Это особенно полезно для периферийных устройств, потребляющих много энергии, таких как внешний жесткий диск. Однако не все устройства или порты поддерживают USB Power Delivery; если вы не уверены, посмотрите технические характеристики вашего устройства или руководство пользователя.

Примеры USB-питания

Устройства с аккумуляторным питанием можно заряжать через USB-порт ноутбука.	Док-станция может питать или заряжать ноутбук, без его подключения к розетке переменного тока.	Энергозатратное устройство, такое как жесткий диск, можно заряжать непосредственно от ноутбука.	Монитор, подключенный к розетке, может питать или заряжать ноутбук во время работы.

Battery Charging 1.2Если вы заряжали свой телефон от порта USB вашего ПК, вы знаете, насколько полезной может быть эта функция. Спецификация BC 1.2 определяет новый тип порта, порт зарядки, который соответствует стандартам, гарантирующим, что батарея будет заряжаться безопасно и стабильно. Это также позволит устройству потреблять больше энергии, чем стандартный порт USB, для более быстрой зарядки. Обычный порт USB 2.0 обеспечивает до 500 мА (0.5 А), а порт USB 3.0 — до 900 мА (0.9 А). Порт, совместимый с BC 1.2, обеспечивает ток до 1.5 А даже при одновременной передаче данных. Это также позволяет заряжаемому устройству передавать требования по питанию USB зарядному устройству, обеспечивая оптимальную зарядку.

USB On-the-GoUSB OTG позволяет мобильным устройствам, таким как смартфон или планшет, выступать в качестве хоста для других USB-устройств, таких как флэш-накопители, клавиатуры и мыши. С USB OTG мобильное устройство может использовать функциональные возможности периферийных устройств, сохраняя при этом возможность подключения к компьютеру и выступать в качестве запоминающего устройства большой емкости, которое будет использоваться на компьютере. Для устройств, совместимых с USB OTG, потребуется адаптер OTG для подключения периферийных устройств.

DisplayPort Alt ModeВ альтернативном режиме DisplayPort разъемы и кабели USB-C могут передавать как данные USB, так и видео и/или аудио VGA, DVI, HDMI или DisplayPort. Доступны адаптеры для подключения DisplayPort через USB-C к мониторам VGA, DVI, HDMI и DisplayPort. Альтернативный режим DisplayPort не требует использования драйверов, поэтому он работает по принципу plug-and-play.

Технология Thunderbolt ™ 3 поддерживает разрешение видео 4K на двух мониторах DisplayPort одновременно, что идеально подходит для цифровой рекламы и высокопроизводительных игр.

USB док-станция

С помощью портативной док-станции USB размером со смартфон возможно увеличить функциональность порта USB или Thunderbolt ™ на MacBook или другом ноутбуке. Новейшие док-станции Thunderbolt ™ 3 обеспечивают невероятную скорость двунаправленной передачи данных до 40 Гбит/с, что идеально для быстрой передачи больших медиафайлов между устройствами. Когда Wi-Fi слабый или недоступен, они могут предоставить доступ к проводной сети Ethernet. Док-станции предлагают простой способ добавить на устройство надежную функциональность Thunderbolt ™ в HDMI или Thunderbolt ™ в DisplayPort и поддерживают воспроизведение видео высокого разрешения 4K и цифрового звука на двух больших мониторах одновременно.

Товары, упомянутые в статье

MacBook Pro 14 и 16 дюймов – Спецификации – Apple (RU)

Серебристый «Серый космос»

8‑ядерный процессор с 6 ядрами произво­ди­тель­ности и 2 ядрами эффективности

14‑ядерный графический процессор

16‑ядерная система Neural Engine

Пропускная способность памяти: 200 ГБ/с

H. 264, HEVC, ProRes и ProRes RAW с аппаратным ускорением

Медиапроцессор для декодиро­вания видео

Медиапроцессор для кодирования видео

Медиапроцессор для кодирования и декодирования ProRes

Чип M1 Pro с 10‑ядерным процессором и 14‑ядерным графическим процессором, чип M1 Pro с 10‑ядерным процессором и 16‑ядерным графическим процессором, чип M1 Max с 10‑ядерным процессором и 24‑ядерным графическим процессором или чип M1 Max с 10‑ядерным процессором и 32‑ядерным графическим процессором

10‑ядерный процессор с 8 ядрами произво­ди­тель­ности и 2 ядрами эффективности

16‑ядерный графический процессор

16‑ядерная система Neural Engine

Пропускная способность памяти: 200 ГБ/с

H.264, HEVC, ProRes и ProRes RAW с аппаратным ускорением

Медиапроцессор для декодиро­вания видео

Медиапроцессор для кодирования видео

Медиапроцессор для кодирования и декодирования ProRes

Чип M1 Max с 10‑ядерным процессором и 24‑ядерным графическим процессором или чип M1 Max с 10‑ядерным процессором и 32‑ядерным графическим процессором

Дисплей Liquid Retina XDR с диагональю 14,2 дюйма¹; штатное разрешение 3024×1964 пикселя (254 пикселя на дюйм)

Яркость: до 1000 кд/м² на всём пространстве экрана и 1600 кд/м² в пиковом режиме

Контрастность: 1 000 000:1

1 миллиард цветов

Широкий цветовой охват (P3)

Технология True Tone

Технология ProMotion с адаптивной частотой обновления до 120 Гц

Постоянная частота обновления: 47,95 Гц, 48,00 Гц, 50,00 Гц, 59,94 Гц, 60,00 Гц

16 ГБ объединённой памяти

32 ГБ (M1 Pro или M1 Max) или 64 ГБ (M1 Max)

До 17 часов при воспроизведении фильмов из приложения Apple TV

До 11 часов работы в интернете по беспроводной сети

Литий‑полимерный аккумулятор ёмкостью 70 Вт∙ч²

Адаптер питания USB‑C мощностью 67 Вт (в комплекте для моделей, оснащённых чипом M1 Pro с 8‑ядерным процессором)

Адаптер питания USB‑C мощностью 96 Вт (в комплекте для моделей, оснащённых чипом M1 Pro с 10‑ядерным процессором, и моделей с чипом M1 Max; доступен в качестве опции для моделей, оснащённых чипом M1 Pro с 8‑ядерным процессором)

Кабель USB‑C/MagSafe 3

Возможность быстрой зарядки при использовании
адаптера питания USB‑C мощностью 96 Вт

SSD‑накопитель 512 ГБ

1 ТБ, 2 ТБ, 4 ТБ или 8 ТБ

SSD‑накопитель 1 ТБ

2 ТБ, 4 ТБ или 8 ТБ

Слот для карт SDXC

Порт HDMI

Выход 3,5 мм для наушников

Разъём питания MagSafe 3

Три порта Thunderbolt 4 (USB‑C) с поддержкой:

Зарядки

DisplayPort

Thunderbolt 4 (до 40 Гбит/с)

USB 4 (до 40 Гбит/с)

До двух мониторов с разрешением до 6K, высоким качеством цветопередачи (более миллиарда цветов) и частотой 60 Гц (для моделей с чипом M1 Pro) или
До трёх мониторов с разрешением до 6K и один монитор с разрешением до 4K, с высоким качеством цветопередачи (более миллиарда цветов) и частотой 60 Гц (для моделей с чипом M1 Max)

Штатный видеовывод по стандарту DisplayPort через интерфейс USB‑C

Видеовывод на устройства с портами VGA, HDMI, DVI и Thunderbolt 2 через дополнительные адаптеры (продаются отдельно)

Поддержка одного монитора с разрешением до 4K и частотой 60 Гц

Видеовывод на устройства с портом DVI через адаптер HDMI/DVI (продаётся отдельно)

78 (США) или 79 (ISO) клавиш, включая 12 функциональ­ных клавиш и 4 клавиши со стрелками (располагаются в виде перевёрнутой буквы «T»)

Touch ID

Датчик внешней освещённости

Трекпад Force Touch для точного управления курсором и распознавания давления; поддерживает нажатия с усилием, ускорение действий, рисование с учётом силы нажатия и жесты Multi‑Touch

Подключение к сетям Wi‑Fi 6 802. 11ax
Совместимость со стандартами IEEE 802.11a/b/g/n/ac

Беспроводная технология Bluetooth 5.0

Камера FaceTime HD 1080p
Передовой процессор обработки сигнала изображения с технологиями вычислительного видео

Система из шести динамиков Hi‑Fi, включая низкочастотные с подавлением резонанса

Широкое стерео

Поддержка пространственного аудио при воспроизведении музыки и видео в формате Dolby Atmos через встроенные динамики

Пространственное аудио с функцией динамического отслеживания движений головы при использовании AirPods (3‑го поколения), AirPods Pro или AirPods Max

Система из трёх направленных микрофонов с высоким коэффициентом сигнал/шум и поддержкой записи аудио студийного качества

Выход 3,5 мм для наушников (расширенная поддержка наушников с высоким импедансом)

от 100 до 240 В ~

от 50 до 60 Гц

от 10 до 35 °C

от −25 до 45 °C

от 0 до 90% без конденсации

протестировано до 3000 м

4500 м

10 500 м

1,55 см

31,26 см

22,12 см

1,61 кг⁴

Система macOS Monterey наделена мощными функциями, которые помогают вам общаться, делиться, творить и создавать — на новом уровне.

Подробнее

Функции универсального доступа помогают людям с особыми потребностями максимально эффективно пользоваться новым MacBook Pro. Благодаря встроенной поддержке специальных функций люди с нарушениями зрения, слуха, моторики и обучаемости могут создавать удивительные вещи.

Подробнее

• Управление голосом
• VoiceOver
• Увеличение
• Увеличение контрастности
• Уменьшение движения
• Siri и Диктовка
• Виртуальный контроллер
• Скрытые субтитры
• Преобразование текста в речь

MacBook Pro 14 дюймов

Адаптер питания USB‑C мощностью 67 Вт (для моделей, оснащённых чипом M1 Pro с 8‑ядерным процессором) или адаптер питания USB‑C мощностью 96 Вт (для моделей, оснащённых чипом M1 Pro с 10‑ядерным процессором или чипом M1 Max)

Кабель USB‑C/MagSafe 3 (2 м)

В России обслуживание, включённое в AppleCare+, дополняет право покупателя на бесплатный ремонт, возмещение расходов на ремонт, бесплатную замену, снижение цены и возврат стоимости товара со стороны продавца, производителя или импортёра в случае, если продукт Apple не соответст­вовал условиям договора купли‑продажи на момент покупки. Это условие действует в течение двух лет с момента передачи товара в соответствии с Федеральным законом Российской Федерации «О защите прав потребителей». Нажмите здесь, чтобы узнать подробности.

Для каждого MacBook Pro предоставляется ограниченная годовая гарантия и до 90 дней бесплатной технической поддержки. Нажмите здесь, чтобы узнать подробности.

Приобретите программу AppleCare+, которая позволяет продлить срок профессиональ­ной технической поддержки и сервисного обслуживания до трёх лет, а также каждые 12 месяцев включает до двух дополнительных случаев ремонта при механическом повреждении, за каждый из которых взимается плата. Нажмите здесь, чтобы узнать подробности.

Варианты конфигурации MacBook Pro:

Чип M1 Pro с 10‑ядерным процессором
и 14‑ядерным графическим процессором

Чип M1 Pro с 10‑ядерным процессором
и 16‑ядерным графическим процессором

Чип M1 Max с 10‑ядерным процессором
и 24‑ядерным графическим процессором

Чип M1 Max с 10‑ядерным процессором
и 32‑ядерным графическим процессором

32 ГБ объединённой памяти (M1 Pro и M1 Max)

64 ГБ объединённой памяти (M1 Max)

SSD‑накопитель 1 ТБ, 2 ТБ, 4 ТБ или 8 ТБ

Адаптер питания USB‑C мощностью 96 Вт (в комплекте для моделей, оснащённых чипом M1 Pro с 10‑ядерным процессором или чипом M1 Max)

Отчёт о воздействии
MacBook Pro 14 дюймов
на окружающую среду

Весь алюминий, используемый для производства корпуса, является переработанным

Все редкоземельные элементы в магнитах являются перерабо­танными — и это 98% от общего количества редкоземельных элементов, используемых при изготовлении устройства

Всё олово, используемое для пайки материнской платы, является переработанным

Пластик, используемый для производства различных компонентов, как минимум на 35% является переработанным

Устройство отвечает стандарту ENERGY STAR®⁷

Стекло дисплея не содержит мышьяка

Устройство не содержит ртути, бромированных огнестойких добавок, ПВХ и бериллия

Программа нулевого уровня отходов Apple помогает поставщикам работать без захоронения отходов

Все заводы по сборке готовых устройств переходят на использование исключительно возобновляемых источников энергии при производстве продукции Apple

Используемое первичное древесное волокно поступает только из рационально управляемых лесных хозяйств

Упаковка на 90% или более состоит из древесного волокна

Мы стремимся производить свои продукты без дополнительной добычи полезных ископаемых, а к 2030 году — стать полностью углеродно нейтральной компанией, включая все производственные процессы.

Ознакомьтесь с позицией Apple

Final Cut Pro

Logic Pro

Монитор Pro Display XDR

AppleCare+ для Mac

Серебристый «Серый космос»

10‑ядерный процессор с 8 ядрами произво­ди­тель­ности и 2 ядрами эффективности

16‑ядерный графический процессор

16‑ядерная система Neural Engine

Пропускная способность памяти: 200 ГБ/с

H.264, HEVC, ProRes и ProRes RAW с аппаратным ускорением

Медиапроцессор для декодиро­вания видео

Медиапроцессор для кодирования видео

Медиапроцессор для кодирования и декодирования ProRes

Чип M1 Max с 10‑ядерным процессором и 24‑ядерным графическим процессором или чип M1 Max с 10‑ядерным процессором и 32‑ядерным графическим процессором

10‑ядерный процессор с 8 ядрами произво­ди­тель­ности и 2 ядрами эффективности

16‑ядерный графический процессор

16‑ядерная система Neural Engine

Пропускная способность памяти: 200 ГБ/с

H. 264, HEVC, ProRes и ProRes RAW с аппаратным ускорением

Медиапроцессор для декодиро­вания видео

Медиапроцессор для кодирования видео

Медиапроцессор для кодирования и декодирования ProRes

Чип M1 Max с 10‑ядерным процессором и 24‑ядерным графическим процессором или чип M1 Max с 10‑ядерным процессором и 32‑ядерным графическим процессором

10‑ядерный процессор с 8 ядрами произво­ди­тель­ности и 2 ядрами эффективности

32‑ядерный графический процессор

16‑ядерная система Neural Engine

Пропускная способность памяти: 400 ГБ/с

H.264, HEVC, ProRes и ProRes RAW с аппаратным ускорением

Медиапроцессор для декодирования видео

Два медиа­процессора для кодирования видео

Два медиа­процессора для кодирования и декодирования ProRes

Дисплей Liquid Retina XDR с диагональю 16,2 дюйма¹; штатное разрешение 3456×2234 пикселя (254 пикселя на дюйм)

Яркость: до 1000 кд/м² на всём пространстве экрана и 1600 кд/м² в пиковом режиме

Контрастность: 1 000 000:1

1 миллиард цветов

Широкий цветовой охват (P3)

Технология True Tone

Технология ProMotion с адаптивной частотой обновления до 120 Гц

Постоянная частота обновления: 47,95 Гц, 48,00 Гц, 50,00 Гц, 59,94 Гц, 60,00 Гц

16 ГБ объединённой памяти

32 ГБ (M1 Pro или M1 Max) или 64 ГБ (M1 Max)

16 ГБ объединённой памяти

32 ГБ (M1 Pro или M1 Max) или 64 ГБ (M1 Max)

32 ГБ объединённой памяти

64 ГБ

До 21 часа при воспроизведении фильмов из приложения Apple TV

До 14 часов работы в интернете по беспроводной сети

Литий‑полимерный аккумулятор ёмкостью 100 Вт∙ч²

Адаптер питания USB‑C мощностью 140 Вт

Кабель USB‑C/MagSafe 3

Возможность быстрой зарядки при использовании
адаптера питания USB‑C мощностью 140 Вт

SSD‑накопитель 512 ГБ

1 ТБ, 2 ТБ, 4 ТБ или 8 ТБ

SSD‑накопитель 1 ТБ

2 ТБ, 4 ТБ или 8 ТБ

SSD‑накопитель 1 ТБ

2 ТБ, 4 ТБ или 8 ТБ

Слот для карт SDXC

Порт HDMI

Выход 3,5 мм для наушников

Разъём питания MagSafe 3

Три порта Thunderbolt 4 (USB‑C) с поддержкой:

Зарядки

DisplayPort

Thunderbolt 4 (до 40 Гбит/с)

USB 4 (до 40 Гбит/с)

До двух мониторов с разрешением до 6K, высоким качеством цветопередачи (более миллиарда цветов) и частотой 60 Гц (для моделей с чипом M1 Pro) или
До трёх мониторов с разрешением до 6K и один монитор с разрешением до 4K, с высоким качеством цветопередачи (более миллиарда цветов) и частотой 60 Гц (для моделей с чипом M1 Max)

Штатный видеовывод по стандарту DisplayPort через интерфейс USB‑C

Видеовывод на устройства с портами VGA, HDMI, DVI и Thunderbolt 2 через дополнительные адаптеры (продаются отдельно)

Поддержка одного монитора с разрешением до 4K и частотой 60 Гц

Видеовывод на устройства с портом DVI через адаптер HDMI/DVI (продаётся отдельно)

78 (США) или 79 (ISO) клавиш, включая 12 функциональ­ных клавиш и 4 клавиши со стрелками (располагаются в виде перевёрнутой буквы «T»)

Touch ID

Датчик внешней освещённости

Трекпад Force Touch для точного управления курсором и распознавания давления; поддерживает нажатия с усилием, ускорение действий, рисование с учётом силы нажатия и жесты Multi‑Touch

Подключение к сетям Wi‑Fi 6 802. 11ax
Совместимость со стандартами IEEE 802.11a/b/g/n/ac

Беспроводная технология Bluetooth 5.0

Камера FaceTime HD 1080p
Передовой процессор обработки сигнала изображения с технологиями вычислительного видео

Система из шести динамиков Hi‑Fi, включая низкочастотные с подавлением резонанса

Широкое стерео

Поддержка пространственного аудио при воспроизведении музыки и видео в формате Dolby Atmos через встроенные динамики

Пространственное аудио с функцией динамического отслеживания движений головы при использовании AirPods (3‑го поколения), AirPods Pro или AirPods Max

Система из трёх направленных микрофонов с высоким коэффициентом сигнал/шум и поддержкой записи аудио студийного качества

Выход 3,5 мм для наушников (расширенная поддержка наушников с высоким импедансом)

от 100 до 240 В ~

от 50 до 60 Гц

от 10 до 35 °C

от −25 до 45 °C

от 0 до 90%
без конденсации

протестировано до 3000 м

4500 м

10 500 м

1,68 см

35,57 см

24,81 см

2,15 кг⁴

2,17 кг⁴

Система macOS Monterey наделена мощными функциями, которые помогают вам общаться, делиться, творить и создавать — на новом уровне.

Подробнее

Функции универсального доступа помогают людям с особыми потребностями максимально эффективно пользоваться новым MacBook Pro. Благодаря встроенной поддержке специальных функций люди с нарушениями зрения, слуха, моторики и обучаемости могут создавать удивительные вещи.

Подробнее

• Управление голосом
• VoiceOver
• Увеличение
• Увеличение контрастности
• Уменьшение движения
• Siri и Диктовка
• Виртуальный контроллер
• Скрытые субтитры
• Преобразование текста в речь

MacBook Pro 16 дюймов

Адаптер питания USB‑C мощностью 140 Вт

Кабель USB‑C/MagSafe 3 (2 м)

В России обслуживание, включённое в AppleCare+, дополняет право покупателя на бесплатный ремонт, возмещение расходов на ремонт, бесплатную замену, снижение цены и возврат стоимости товара со стороны продавца, производителя или импортёра в случае, если продукт Apple не соответст­вовал условиям договора купли‑продажи на момент покупки. Это условие действует в течение двух лет с момента передачи товара в соответствии с Федеральным законом Российской Федерации «О защите прав потребителей». Нажмите здесь, чтобы узнать подробности.

Для каждого MacBook Pro предоставляется ограниченная годовая гарантия и до 90 дней бесплатной технической поддержки. Нажмите здесь, чтобы узнать подробности.

Приобретите программу AppleCare+, которая позволяет продлить срок профессиональ­ной технической поддержки и сервисного обслуживания до трёх лет, а также каждые 12 месяцев включает до двух дополнительных случаев ремонта при механическом повреждении, за каждый из которых взимается плата. Нажмите здесь, чтобы узнать подробности.

Варианты конфигурации MacBook Pro:

Чип M1 Max с 10‑ядерным процессором
и 24‑ядерным графическим процессором

Чип M1 Max с 10‑ядерным процессором
и 32‑ядерным графическим процессором

32 ГБ объединённой памяти (M1 Pro и M1 Max)

64 ГБ объединённой памяти (M1 Max)

SSD‑накопитель 1 ТБ, 2 ТБ, 4 ТБ или 8 ТБ

Отчёт о воздействии
MacBook Pro 16 дюймов
на окружающую среду

Весь алюминий, используемый для производства корпуса, является переработанным

Все редкоземельные элементы в магнитах являются перерабо­танными — и это 98% от общего количества редкоземельных элементов, используемых при изготовлении устройства

Всё олово, используемое для пайки материнской платы, является переработанным

Пластик, используемый для производства различных компонентов, как минимум на 35% является переработанным

Устройство отвечает стандарту ENERGY STAR®⁷

Стекло дисплея не содержит мышьяка

Устройство не содержит ртути, бромированных огнестойких добавок, ПВХ и бериллия

Программа нулевого уровня отходов Apple помогает поставщикам работать без захоронения отходов

Все заводы по сборке готовых устройств переходят на использование исключительно возобновляемых источников энергии при производстве продукции Apple

Используемое первичное древесное волокно поступает только из рационально управляемых лесных хозяйств

Упаковка на 90% или более состоит из древесного волокна

Мы стремимся производить свои продукты без дополнительной добычи полезных ископаемых, а к 2030 году — стать полностью углеродно нейтральной компанией, включая все производственные процессы.

Ознакомьтесь с позицией Apple

Final Cut Pro

Logic Pro

Монитор Pro Display XDR

AppleCare+ для Mac

Сравните все модели Mac

Что такое USB? USB, Micro и Mini USB | Руководство по разъемам

Что такое разъемы USB?

Выберите разъем USB, о котором вы хотите узнать больше:

USB Micro-A

USB Micro-B

USB Mini-B (5-контактный)

USB Mini-B (4 контакта)

USB 3. 0 А

USB 3.0 В

USB 3.0 Micro B

USB Micro-AB

USB Mini-B (Fuji)

Информация о USB-A

USB-A Изображения

USB-A

На хост-контроллерах в компьютерах и концентраторах разъем типа A представляет собой плоский прямоугольный интерфейс. Этот интерфейс удерживает соединение за счет трения, что позволяет пользователям очень легко подключаться и отключаться. Вместо круглых контактов в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное подключение и удаление. Разъем A-socket обеспечивает «нисходящее» соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах. Он не предназначался для использования в качестве восходящего разъема на периферийном устройстве.

Примечание. Как правило, кабель A-A не предназначен для соединения двух компьютеров или для подключения концентратора USB между двумя компьютерами. Это может нанести непоправимый ущерб вашим компьютерам и даже может привести к пожару. Прежде чем использовать кабель A-A для передачи данных, проконсультируйтесь с производителем.

USB-A, вилка, Iso

USB-A, вилка, передняя часть

USB-A, вилка, верхняя часть

USB-A, розетка, Iso

USB-A, розетка, передняя часть

Верхняя часть USB-A, гнездо

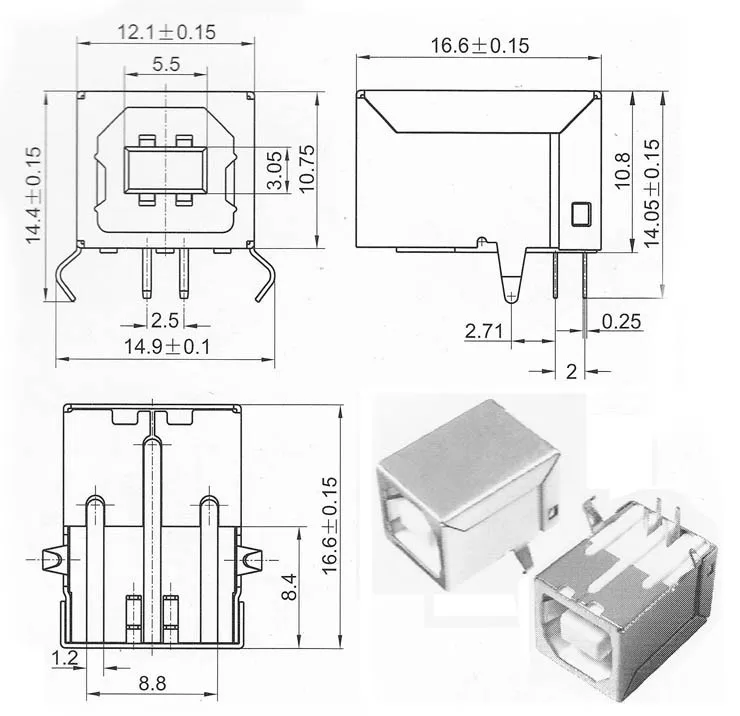

Информация о USB-B

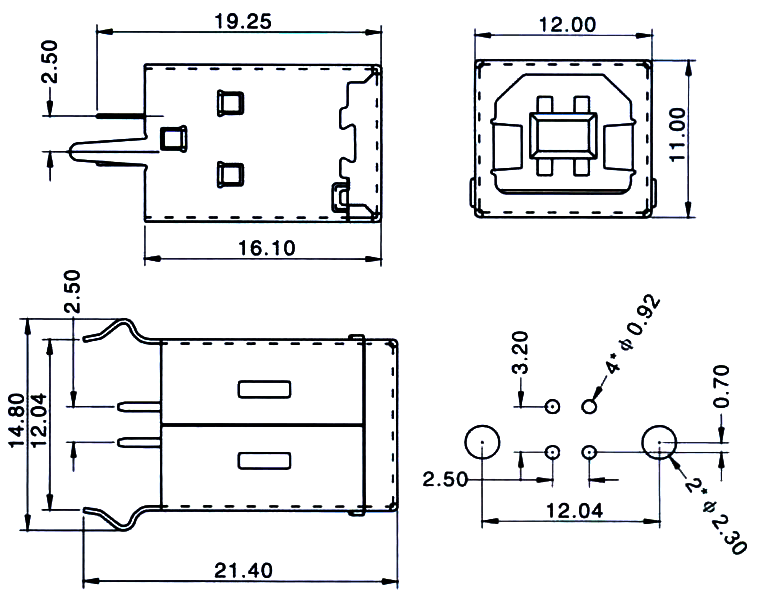

USB-B Изображения

USB-B

Разъем типа B предназначен для использования с периферийными устройствами USB.

USB-B, вилка, Iso

USB-B, вилка, передняя часть

USB-B, вилка, верхняя часть

USB-B, розетка, Iso

USB-B, розетка, передняя часть

USB-B, розетка, верхняя часть

Информация о USB-C

USB-C Изображения

USB-C

Разъем USB-C или USB Type-C имеет двусторонний/симметричный дизайн и на 60 % меньше, чем разъем USB-A. Его можно подключить к любому устройству USB-C любым концом. Он был протестирован с использованием до 10 000 способов подключения и в 6 раз более надежен, чем USB-A.

USB-C, вилка Iso

USB-C, вилка, передняя часть

USB-C, вилка, верхняя часть

Информация о USB Micro-A

Изображения USB Micro-A

USB Micro-A

Признанный USB-IF, этот разъем можно найти на мобильных устройствах, таких как сотовые телефоны, устройства GPS и цифровые камеры.

USB Micro-A, вилка Iso

USB Micro-A, вилка, передняя часть

USB Micro-A, вилка, верхняя часть

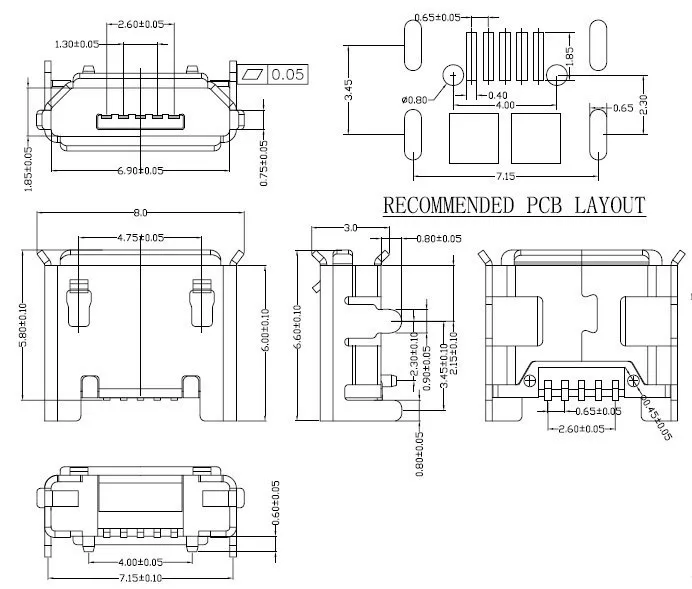

Информация о USB Micro-B

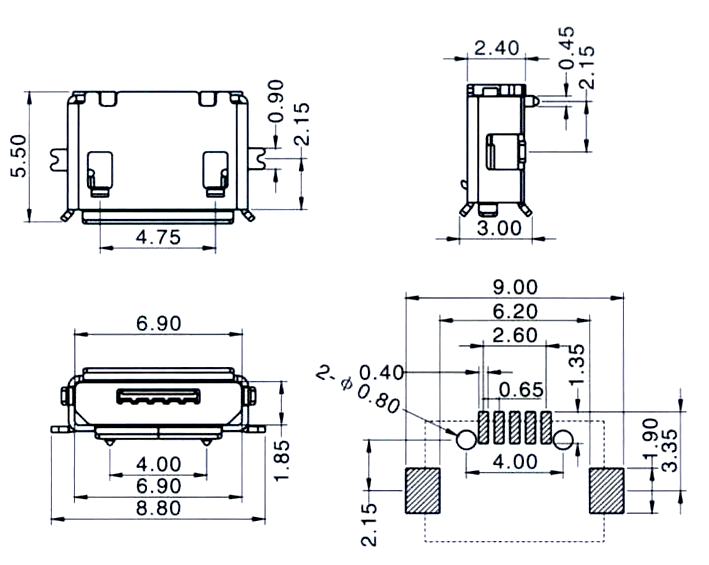

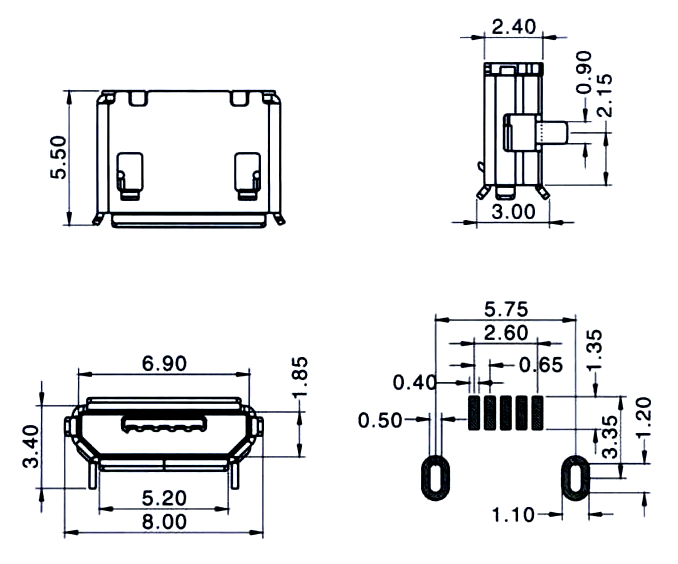

Изображения USB Micro-B

USB Micro-B

Признанный USB-IF, этот разъем можно найти на мобильных устройствах, таких как сотовые телефоны, устройства GPS и цифровые камеры. Micro-USB B обеспечивает подключение физически меньшего размера по сравнению с USB Mini-B, но при этом поддерживает высокую скорость передачи данных 480 Мбит/с. Соединение можно легко узнать по черной розетке и компактному 5-контактному дизайну.

Разъем USB Micro-B Iso

Разъем USB Micro-B спереди

Разъем USB Micro-B сверху

USB Mini-B (5-контактный) Информация

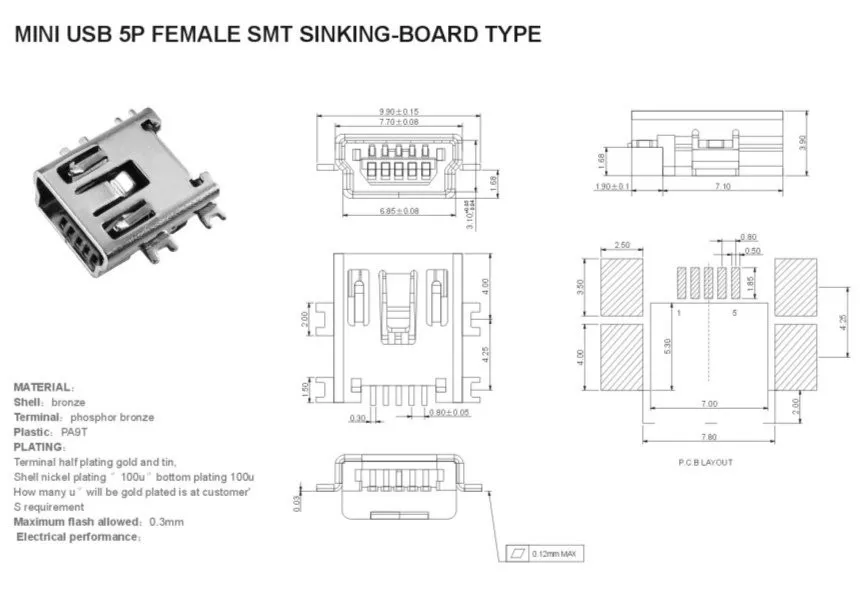

USB Mini-B (5-контактный) Изображения

Одним из недостатков разъема типа B является его размер, который составляет почти полдюйма с каждой стороны.

USB Mini-B (5-контактный), штекер Iso

USB Mini-B (5-контактный), штекер спереди

USB Mini-B (5-контактный), штекер сверху

USB Mini-B (4 контакта) Информация

USB Mini-B (4-контактный) Изображения

Вместо стандартного 5-контактного разъема Mini-b этот неофициальный разъем используется во многих цифровых камерах, особенно в некоторых моделях Kodak®. Он напоминает форму стандартного разъема B-типа со скошенными углами; однако он намного меньше по размеру.

USB Mini-B (4-контактный), штекер Iso

USB Mini-B (4-контактный), штекер спереди

USB Mini-B (4-контактный), штекер сверху

USB 3. 0 A Info

Известный как «SuperSpeed», этот разъем типа A обычно используется на хост-контроллерах в компьютерах и концентраторах. Разъем типа A представляет собой плоский прямоугольный интерфейс. Этот интерфейс удерживает соединение за счет трения, что позволяет пользователям очень легко подключаться и отключаться. Вместо круглых контактов в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное подключение и удаление. Разъем A-socket обеспечивает «нисходящее» соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах. Этот разъем похож по размеру и форме на разъем A-типа, используемый в приложениях USB 2.0 и USB 1.1. Однако USB 3.0 типа A имеет дополнительные контакты, которых нет в USB 2.0 и USB 1.1 типа A. Разъем USB 3.0 предназначен для приложений USB SuperSpeed; однако он будет передавать данные из более медленных соединений и обратно совместим с портами USB 2.0. Разъемы USB 3.0 A часто имеют синий цвет, чтобы их можно было отличить от предыдущих версий.

Информация о USB 3.0 B

Разъем USB 3.0 B имеется на устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания в приложениях USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1; однако устройства USB 3.0 с этим типом подключения могут принимать предыдущие кабели USB 2.0 и 1.1.

USB 3.0 Micro B Информация

Разъем USB 3.0 Micro-B встречается на устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания в приложениях USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1.

Информация о USB Micro-AB

USB-A на Micro-B

Этот универсальный разъем, разработанный исключительно для устройств USB On-The-Go, может подключаться с помощью кабеля Micro-USB A или Micro-USB B.

USB Mini-B Fuji Info

USB Mini-B (Fuji®)

Это еще один неофициальный разъем, также широко используемый в цифровых камерах, особенно в некоторых моделях производства Fuji®. Он больше напоминает разъем A-типа своей плоской прямоугольной формой.

Предлагаемые ссылки

• Форум разработчиков USB
• Википедия — USB
• How Stuff Works — USB

More Products

• USB Adatpers
• USB 2.0 Cables
• USB 3.0 Cables
• USB-C Cables & Adatpers
• USB Extenders
• USB Hubs

Popular USB Products

Переходник USB-C® «мама» на USB-A «папа» SuperSpeed ​​USB 5Gbps Adapter Converter

54427 | C2G

Адаптация устройства USB-C к порту USB-A на ноутбуке, настольном компьютере или планшете

$9,99

Преобразователь HDMI® в DisplayPort™ — 4K 30 Гц

22323 | C2G

Подключение ноутбука HDMI к дисплею DisplayPort для аудио и видео

52,99 $

Концентратор USB-C® с USB-A, USB-C и подачей питания до 100 Вт

26914 | C2G

Передача данных на устройство USB-C при одновременной зарядке устройства

44,99 $

1,5 фута (0,46 м) Кабель-переходник с USB на DB9 Serial RS232

26886 | C2G

Преобразование последовательного устройства DB9 RS232 в USB

19,99 $

Mini DisplayPort™ 1. 2 — двойной концентратор HDMI® MST — 4K

54292 | C2G

Подключение двух дисплеев HDMI с поддержкой MST к устройству с одним выходом Mini DisplayPort 1.2

82,99 $

Многопортовый аудио-/видеоадаптер USB-C® на HDMI® с подачей питания до 60 Вт — 4K 30 Гц — черный

29531 | C2G

Передача видео- и аудиоконтента 4K на дисплей с интерфейсом HDMI с устройства USB-C с одновременной зарядкой устройства

29,99 $

Док-станция MST с двумя дисплеями USB-C® 7-в-1 с HDMI®, DisplayPort™, VGA и подачей питания до 100 Вт — 4K 30 Гц

54439 | C2G

Подключение устройства с поддержкой USB-C для расширения видео и передачи данных при одновременной зарядке

212,99 $

Переходник USB 3.0 (USB 3.1 Gen 1) USB-C® на USB-A Адаптер M/F — черный

28868 | C2G

Подключите устройство USB-A к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.

$11,99

Руководство по типам USB-разъемов и кабелей

1. Домашний
2. Руководство по типам разъемов USB

Широко распространенная в современном обществе технология USB используется как минимум в одном или нескольких устройствах, которые люди используют ежедневно. Тем не менее, USB-кабели поставляются с различными соединениями, большинство из которых несовместимы с другими. Это делает замену USB-кабеля сложной задачей, особенно когда различия между ними могут показаться неопытным неопытным пользователям.

Например, хотя термины micro B и mini USB могут использоваться как синонимы, вы не можете просто использовать один штекер для подключения к другому порту. Еще больше запутывает ситуацию то, что индустрия USB-технологий постоянно развивается, и даже один и тот же тип штекера может различаться в каждой версии USB, одновременно влияя на производительность штекера.

Мы составили это исчерпывающее руководство, чтобы помочь вам разобраться во всех тонкостях различий между различными типами USB-кабелей, представленных на рынке.

Также известный как стандартный разъем USB A, разъем USB A в основном используется на хост-контроллерах в компьютерах и концентраторах. Разъем USB-A предназначен для обеспечения «нисходящего» соединения, предназначенного для хост-контроллеров и концентраторов, редко реализуемого как «восходящий» разъем на периферийном устройстве. Это связано с тем, что USB-хост подает питание 5 В постоянного тока на контакт VBUS. Таким образом, важно помнить, что при покупке USB-кабелей безопаснее всего убедиться, что хотя бы один из штекеров является USB A.

Хотя это и не так распространено, некоторые разработчики используют кабели USB A «папа» на «папа» для соединения двух разъемов типа «мама» USB A. Имейте в виду, что типичные кабели A-A не предназначены для соединения двух хост-компьютеров или компьютера с концентратором.

Сопутствующие товары:

• Кабели USB 2.0 A-A с гнездами
• Кабели USB 2.0 A-B
• Кабели USB 2.0 A — Mini B
• Кабели USB 2. 0 A — Micro B

• Угловые кабели USB 2.0 A-A
• Угловые кабели USB 2.0 A-B
• Угловые кабели USB 2.0 A — Mini B
• Угловые кабели USB 2.0 A — Micro B

• Фиксирующие кабели USB 2.0 A-B
• Угловые кабели USB 2.0 A — Mini B

• Кабели USB 2.0 A «мама» — «A»
• Гнездо USB 2.0 A для обжима кабелей корпуса

• Гибкие кабели USB 2.0 A-B

Также известный как разъем USB стандарта B, разъем типа B предназначен для периферийных устройств USB, таких как принтер, входной порт на концентраторе или другие более крупные периферийные устройства. Основной причиной разработки разъемов USB B было обеспечение возможности подключения периферийных устройств без риска подключения двух хост-компьютеров друг к другу. Разъем USB типа B все еще используется сегодня, хотя он постепенно заменяется более совершенными типами разъемов USB.

Сопутствующие товары:

• Кабели USB 2. 0 A-B

• Кабели USB 2.0 A-B под углом

• Фиксирующие кабели USB 2.0 A-B
• Угловые кабели USB 2.0 A — Mini B

• USB 2.0 B, розетка к B
• Кабель USB 2.0 B «мама» на 5 контактов

Разъем USB-C или USB Type-C — новейший интерфейс USB, появившийся на рынке вместе с новым стандартом USB 3.1. В отличие от ранее упомянутых разъемов USB типа A и типа B, разъем USB типа C можно использовать как на портах хост-контроллера, так и на устройствах, которые используют восходящие разъемы. За последние несколько лет на рынке появилось множество ноутбуков и мобильных телефонов с USB-разъемами типа C.

Разъем USB типа C совместим с сигналами USB 2.0, 3.0, 3.1 Gen 1 и Gen 2. Полнофункциональный кабель USB 3.1 Gen 2 C-C способен передавать данные со скоростью до 10 Гбит/с с улучшенной подачей питания до 20 В, 5 А (100 Вт) и поддерживать альтернативный режим DisplayPort и HDMI для передачи видео- и аудиосигнала.

Сопутствующие товары:

• Кабели USB-C — USB-C
• Кабели USB 3.0 — USB-C

Подобно разъему USB типа B, разъемы USB mini B используются на периферийных устройствах USB, но имеют меньший форм-фактор. Штекер mini B по умолчанию имеет 5 контактов, включая дополнительный идентификационный контакт для поддержки USB On-The-Go (OTG), что позволяет мобильным устройствам и другим периферийным устройствам выступать в качестве USB-хоста.

Первоначально этот штекер был разработан для более ранних моделей смартфонов, но по мере того, как смартфоны становились более компактными и изящными, штекер Mini USB был заменен на micro USB. Теперь Mini-B предназначен для некоторых цифровых камер, в то время как остальные серии мини-штекеров стали скорее устаревшими разъемами, поскольку они больше не сертифицированы для новых продуктов.

Сопутствующие товары:

• Кабели USB 2.0 A — Mini B
• Кабели USB 2.0 Mini A — Mini B
• Кабели USB 2. 0 Mini B — Mini B
• Кабель-розетка USB 2.0 Mini B — Mini B

• Угловые кабели USB 2.0 Mini A — Mini B

• Фиксирующие кабели USB 2.0 A — Mini B

• Гибкие кабели USB 2.0 A — Mini B

• Гибкие кабели USB 2.0 Mini B — Mini B

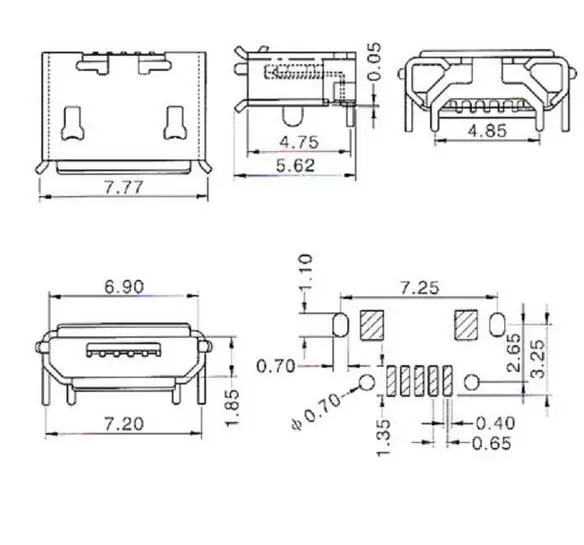

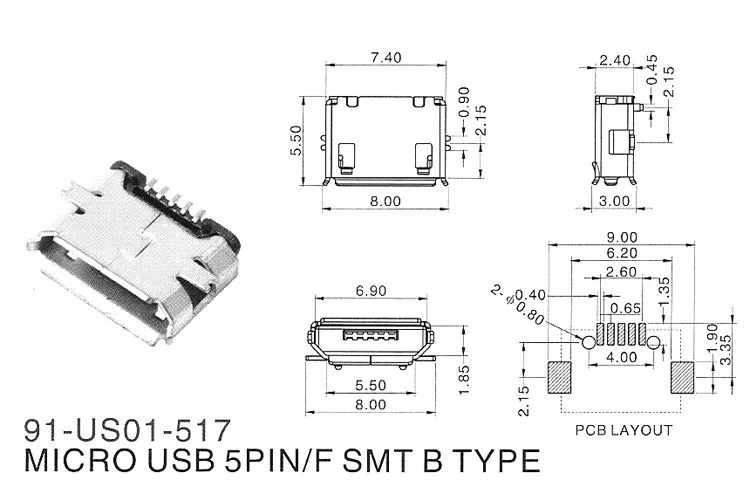

Разъем micro USB B, по сути, представляет собой уменьшенную форму mini USB, которая позволяет мобильным устройствам становиться тоньше, сохраняя при этом возможность подключения к компьютерам и другим концентраторам.

Разъем типа micro B содержит 5 контактов для поддержки USB OTG, что позволяет смартфонам и другим аналогичным мобильным устройствам считывать внешние диски, цифровые камеры или другие периферийные устройства, как компьютер. Обратите внимание, что для включения функции OTG в кабельной сборке необходимо выполнить специальное подключение проводов.

22 октября 2009 г. Международный союз электросвязи (МСЭ) объявил о включении интерфейса Micro-USB в универсальное решение для зарядки (UCS), которое широко используется в отрасли.

Сопутствующие товары:

• Кабели USB 2.0 A — Micro B
• Угловые кабели USB 2.0 A — Micro B

Унаследовав тот же дизайн от разъема A-типа, который используется в приложениях USB 2.0 и USB 1.1, USB 3.0 A также обеспечивает «нисходящее» соединение, которое предназначено для использования только на хост-контроллерах и концентраторах.

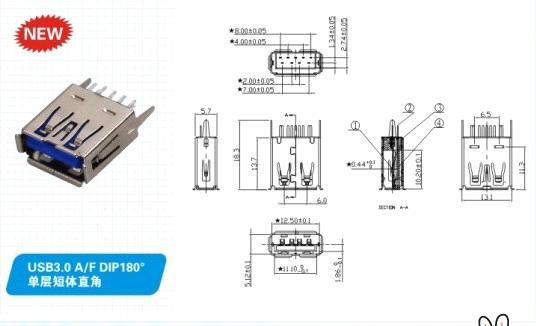

Однако USB 3.0 типа A обрабатывает дополнительные контакты, которых нет в USB 2.0 типа A. Разъем USB 3.0 предназначен для поддержки сверхскоростной передачи данных с пропускной способностью 5 Гбит/с, в то время как более низкая скорость передачи данных может передаваться с обратной совместимостью на порты USB 2.0. Разъемы USB 3.0 часто имеют синий цвет или имеют логотип «SS», чтобы отличить их от предыдущих поколений.

Сопутствующие товары:

• Активные кабели USB 3.0 A-B
• Активные кабели USB 3.0 A-A, гнездо
• Активные кабели USB 3.0 A — Micro B

• Кабели USB 3. 0 A — Micro B
• Кабели USB 3.0 A-B
• Кабели USB 3.0 A-A с розетками
• Кабели USB 3.0 A-A

• Угловые кабели USB 3.0 A — Micro B
• Угловые кабели USB 3.0 A-B

• Фиксирующие кабели USB 3.0 A — Micro B
• Фиксирующие кабели USB 3.0 A-B
• Кабели USB 3.0 A-A с фиксатором

• Кабели USB 3.0 A-A для монтажа на панели
• USB 3.0 A — 20-контактные кабели для монтажа на панели
• Кабели USB 3.0 A — Micro B для монтажа на панели

• Гибкие кабели USB 3.0 A-B
• Гибкие кабели USB 3.0 A — Micro B

• Сверхтонкие кабели USB 3.0 A — Micro B

• Водонепроницаемые кабели USB 3.0 A-A

Разъем USB 3.0 типа B предназначен для периферийных устройств USB, таких как принтер, входной порт на концентраторе или другие более крупные периферийные устройства. Этот разъем может поддерживать приложение USB 3. 0 SuperSpeed, а также одновременно передавать низкоскоростные данные USB 2.0.

Вилку USB 3.0 B нельзя вставить в розетку USB 2.0 B из-за изменения формы вилки. Однако устройства с разъемами USB 3.0 типа B могут работать с предыдущими штекерами USB 2.0 типа B.

Сопутствующие товары:

• Кабели USB 3.0 A–B

• Кабели USB 3.0 A-B под углом

• Фиксирующие кабели USB 3.0 A-B

• Кабели USB 3.0 B-B для монтажа на панели

• Гибкие кабели USB 3.0 A-B

Также называемый разъемом SuperSpeed ​​Micro USB B, этот разъем имеет еще пять контактов сбоку от разъема USB 2.0 Micro B для достижения полной стандартной скорости передачи данных USB 3.0. Разъемы USB 3.0 Micro B можно найти на жестких дисках, цифровых камерах, мобильных телефонах и других устройствах USB 3.0.

Штыревой разъем USB 3.0 Micro B нельзя подключить к разъему USB 2.0 B из-за изменения формы штекера. Однако устройства с разъемом USB 3. 0 Micro B могут быть подключены к предыдущему разъему USB 2.0 Micro B.

В связи с растущей потребностью в более высоких скоростях передачи данных все больше промышленных приложений, таких как машинное зрение и трехмерное изображение, начинают внедрять USB 3.0 Micro B в свои конструкции систем. Разъемы Micro B с винтовым замком часто используются в кабелях для обеспечения надежного соединения.

Сопутствующие товары:

• Активные кабели USB 3.0 A — Micro B

• Кабели USB 3.0 A — Micro B

• Угловые кабели USB 3.0 A — Micro B

• Фиксирующие кабели USB 3.0 A — Micro B

• Кабели USB 3.0 A — Micro B для монтажа на панели

• Гибкие кабели USB 3.0 A — Micro B

• Сверхтонкие кабели USB 3.0 A — Micro B

Кабели внутреннего разъема USB 3.0, разработанные Intel, обычно используются для подключения внешних портов USB SS на передней панели к материнской плате. 20-контактный внутренний разъем содержит две линии сигнальных каналов USB 3.0, что позволяет использовать максимум два отдельных порта USB 3.0 без совместного использования полосы пропускания одного канала.

Сопутствующие товары:

• Кабели USB 3.0 A на 20 контактов для монтажа на панели

Кабели с внутренним разъемом USB 3.1, разработанные Intel, предназначены для подключения материнской платы к портам USB на передней панели.

Подобно предыдущему внутреннему разъему USB 3.0, внутренний разъем нового поколения также имеет версию с 20-контактным разъемом, которая поддерживает один порт типа C или два разъема типа A, но с уменьшенным форм-фактором и более прочной механической защелкой. Также был представлен внутренний разъем с 40-контактным разъемом для поддержки двух полнофункциональных портов Type-C.

Библиотека документов | USB-IF

Подробнее

VifEditorRelease_v3.4.5.0.zip1.09 Генератор файлов с информацией о поставщике MBUSB Подробнее	Инструменты	Тестовый инструмент		14. 02.2023
Установщик USB4CV 0.9.10.2 — x64 Release.exe33.1 MBUSB4CV Подробнее	Инструменты	Тестовый инструмент	USB4	08.02.2023
PD3_CTS_r1.p4_v6.zip5.68 MBUSB Power Delivery Спецификация испытаний на соответствие требованиям Подробнее		Спецификация испытаний	Питание через USB	03. 02.2023
hut1_4.pdf4.22 Таблицы использования MBHID 1.4 Подробнее		Спецификация класса устройства		27.01.2023
Программа установки XHCICV 2.2.12.0 — x64 Release.exe32.28 MBXHCICV x64bit Tool Подробнее	Инструменты	Тестовый инструмент	USB 3. 2	26.01.2023
Программа установки USB3CV 2.3.0.0 — x64 Release.exe41.72 Инструмент MBUSB3CV_x64 Подробнее	Инструменты	Тестовый инструмент	USB 3.2	26.01.2023
Установщик USB3CV 2. 3.0.0 — x86 Release.exe29.28 MBUSB3CV Подробнее	Инструменты	Тестовый инструмент	USB 3.2	26.01.2023
USB4ETT V.1.1.2.zip62.04 MBUSB4ETT Подробнее	Инструменты	Тестовый инструмент	USB4	25. 01.2023
USB PD R3.1 V1.7_0.zip49.71 MBUSB Power Delivery 1. Спецификация USB Power Delivery, редакция 2.0, версия 1.3 и соответствующее Соглашение для пользователей Соглашение Подробнее	Спецификация	Базовая спецификация	Питание через USB	23.01.2023
Список интеграторов USB-IF Маркетинговое название Guidance_January 2023. pdf146.76 KBUSB-IF Список интеграторов Маркетинговое название Guidance Подробнее				12.01.2023
USB 80G PHY background.pdf1.33 MBUSB 80G PHY Layer Analysis Подробнее	Презентации		USB4	10. 01.2023
Спецификация электрического_соответствия_испытания_Linear_Re_Driver_Active_Cable_LRD_rev1p0.pdf1.92 MB Спецификация испытания на электрическое соответствие Активный кабель линейного повторного драйвера (LRD) Подробнее	Спецификация	Спецификация испытаний	USB Type-C, USB4	10.01.2023
USB4_CTSs_for_USB4CV_0.9.10.0.zip13. 56 Спецификация теста на соответствие MBUSB4CV Подробнее	Спецификация	Спецификация испытаний	USB4	05.01.2023
Адаптеры USB4_0.pdf56.08 KBLСписок адаптеров USB4 Подробнее			USB4	14. 12.2022
Адаптеры USB 2.0_0.pdf100.33 KBLСписок адаптеров USB 2.0 Подробнее			USB 2.0	14.12.2022
USB 3.0 Adopters_0.pdf66.58 KBLСписок USB 3.0 Adopters Подробнее			USB 3. 2	14.12.2022
Тестирование совместимости USB4 v1.02_0.pdf709.09 Процедуры проверки совместимости KBUSB4 Подробнее	Спецификация	Спецификация испытаний	USB4	28.11.2022
USB-IF Duty of Care_1. pdf92.26 KBUSB-IF Duty of Care Подробнее				21.11.2022
COVID Waiver и Release_CW#129.pdf100.39 KBUSB-IF Соглашение о COVID и инфекционных заболеваниях и отказ/освобождение Подробнее	Юридический			21. 11.2022
Спецификация USB4 Октябрь 2022 г._1.zip42.06 Спецификация MBUSB4® v2.0 Подробнее	Спецификация	Базовая спецификация	USB4	28.10.2022
USB Type-C 2.2, версия 202210_0.zip29.61 Спецификация кабеля и разъема MBUSB Type-C®, версия 2.2 Подробнее	Спецификация		USB-C	18. 10.2022
UCSI Revision 2.1.zip3.92 MBUSB Type-C® Connector System Software Interface (UCSI) Спецификация Подробнее	Спецификация	Технические характеристики кабелей и разъемов	USB-C	14.10.2022
USB4 TBT3-Compatibility CTS Rev 1.1.zip1.28 MBUSB4™ Thunderbolt3™ Compatibility Test Specification Подробнее	Спецификация	Спецификация испытаний	USB4	29. 09.2022
USBDevDaysSeoul 2022SponsorApplication.pdf197,46 КБUSB DevDays Seoul Sponsor Application Подробнее				21.09.2022
COVID Waiver and Release_3.pdf142.33 KBUSB-IF Соглашение о COVID и инфекционных заболеваниях и отказ/освобождение — Сеул Подробнее				21. 09.2022
USBDevDaysSeoul2022ExhibitorApplication.pdf195.44 Приложение KBUSB DevDays Seoul Exhibitor Application Подробнее				21.09.2022
USB4 SigTest Rev 0p75.zip7.44 MBUSB4 SigTest Подробнее	Инструменты	Тестовый инструмент	USB4	08. 09.2022
Таблица тестирования продукта USB4 — V3.pdf65.56 KBМатрица тестирования продукта USB4 Подробнее		Тестовая матрица	USB4	09/02/2022
Документ о соответствии разъемов USB Type-C и кабельных сборок, ред. 2.1b.zip4.58 MBРазъемы USB Type-C и кабельные сборки, документ о соответствии Подробнее	Спецификация	Спецификация испытаний	USB Type-C	22. 08.2022
SetupGuide_xHCI_SSUSB_PDK_Ver2.4.pdf289.92 KBTechGuide xHCI PDK, версия 2.4 Подробнее	Инструменты	Инструкция по тестированию	USB 3.2	18.08.2022
Таблица продуктов USB-C 2022 08 03.pdf186.73 KBМатрица тестирования продуктов USB Type-C Подробнее	Спецификация	Тестовая матрица	USB Type-C	16. 08.2022
CTSs_USB2CV_USB3CV.zip13.99 Спецификации испытаний на соответствие MBUSB3CV и USB2CV Подробнее	Спецификация	Спецификация испытаний	USB 2.0, USB 3.2	04.08.2022
Процедура проверки системного уровня RFI Rev1.5 08012022.pdf1.34 MBUSB Процедура проверки уровня системы RFI Подробнее	Спецификация	Спецификация испытаний	USB 3. 2, USB Type-C	01.08.2022
Спецификации электрических испытаний USB4.zip6.42 Спецификации испытаний на электрическое соответствие MBUSB4 Спецификации испытаний на электрическое соответствие USB4 Ver. 1.03 Электрические характеристики USB4 — спецификация испытаний на соответствие подключаемым устройствам, версия 1.02 Подробнее	Спецификация	Спецификация испытаний	USB4	21. 06.2022
usb_32_202206_0.zip23.84 MBUSB 3.2, редакция 1.1 — июнь 2022 г. Подробнее	Спецификация	Базовая спецификация	USB 3.2	03.06.2022
Установщик DualHostUSB3CV 0.7.6.0 — x64 Release.exe31.73 MBDualHostUSB3CV 64-разрядная версия Подробнее	Инструменты	Тестовый инструмент	USB 3. 2	20.05.2022
USBET2_20.zip13.18 MBUSBET20 Подробнее	Инструменты	Тестовый инструмент	USB 2.0	25.03.2022
USB_TCPCI_R2_V1p3_30122_CLEAN.pdf4.02 Спецификация интерфейса контроллера порта USB Type-C® Подробнее	Спецификация		USB-C	16. 03.2022
eUSB2.zip2.02 Дополнение физического уровня MBE Embedded USB2 (eUSB2) к спецификации USB Revision 2.0, Rev. 1.2 Дополнение физического уровня Embedded USB2 (eUSB2) к спецификации USB Revision 2.0, Rev. 1.2 и соответствующий ECN Подробнее	Спецификация		USB 2.0	07.02.2022
Установщик USB2CV 1. 5.15.0 — x86 Release.exe20.51 MBUSB20CV x32-bit Подробнее	Инструменты	Тестовый инструмент	USB 2.0	02.02.2022
Установщик USB2CV 1.5.15.0 — x64 Release.exe31.79 MBUSB20CV x64-bit Подробнее	Инструменты	Тестовый инструмент	USB 2. 0	02.02.2022
3.2 Проверка совместимости v0.99 w USB Type-C.pdf2.32 MBxHCI Процедуры проверки совместимости для периферийных устройств, концентраторов и хостов Подробнее	Спецификация	Спецификация испытаний	USB 2.0, USB 3.2, USB Power Delivery, USB Type-C	24. 01.2022
Класс устройств USB I3C, редакция 1.0.pdf1.31 Спецификация класса устройств MBUSB I3C Подробнее	Спецификация	Спецификация класса устройства		07.01.2022
usb_20_20230224.zip13.28 MB Спецификация USB 2.0 Исходная спецификация USB 2.0, выпущенная 27 апреля 2000 г. Соглашение с переходниками USB 2.0 Исправления в спецификации USB 2. 0 от 7 декабря 2000 г. Разъем Mini-B Уведомление об техническом изменении спецификации USB 2.0 Подтягивающие/подтягивающие резисторы Уведомление о технических изменениях спецификации USB 2.0 Исправления в спецификации USB 2.0 от 28 мая 2002 г. Уведомление об инженерных изменениях дескриптора ассоциации интерфейса к спецификации USB 2.0 Закругленная фаска Уведомление об техническом изменении спецификации USB 2.0 от 8 октября 2003 г. Уведомление об инженерных изменениях Unicode в спецификации USB 2.0 от 21 февраля 2005 г. Inter-Chip USB Supplement, редакция 1.0 от 13 марта 2006 г. Спецификация кабелей и разъемов Micro-USB, редакция 1.01 от 4 апреля 2007 г. и соответствующее Соглашение с пользователями Дополнение по управлению питанием канала USB 2.0 Уведомление об инженерных изменениях к спецификации USB 2.0 от 16 июля 2007 г. Электрические характеристики высокоскоростного интерфейса USB Inter-Chip, редакция 1. 0 от 23 сентября 2007 г. Suspend Current Limit Changes Уведомление о технических изменениях спецификации USB 2.0 от 9 апреля, 2008 Изменение требований к стойкости к короткому замыканию 5 В Уведомление о технических изменениях в спецификации USB 2.0 от 22 декабря 2008 г. Уведомление об инженерных изменениях емкости устройства в спецификации USB 2.0 от 22 декабря 2008 г. Уведомление о технических изменениях в отношении существенных изменений в спецификации USB 2.0 от 22 декабря 2008 г. USB 2.0 SOF с фазовой синхронизацией Уведомление об техническом изменении спецификации USB 2.0 от 22 декабря 2008 г. Micro-USB Micro-B ID Сопротивление контакта и допуск между D+ и D- Уведомление о технических изменениях спецификации MicroUSB к спецификации USB 2.0, редакция 1.01 от 22 декабря 2008 г. Дополнительный кабель Quad Type для Micro USB ECN от 29 декабря 2009 г. Разъяснение по фаске на микроразъемах USB 2.0 ECN от 23 марта 2010 г. Определение максимального значения силы разъединения для микроразъемов USB 2.0 ECN по состоянию на 23 марта 2010 г. «Дополнение к спецификации USB 2.0, доступное на ходу» Соглашение для пользователей Значения селектора USB TEST_MODE ECN по состоянию на 26 июля 2010 г. Errata for USB 2.0 ECN: Link Power Management (LPM) — 7/2007 от 11 октября 2011 г. On-The-Go и Embedded Host Дополнение к спецификации USB Revision 2.0, Revision 2.0 версии 1.1a от 27 июля 2012 г. HSIC ECN от 21 мая 2012 г. USB 2.0 Connect Timing ECN Обновление от 4 апреля 2013 г. Дополнение HSIC по отключению ECN от 18 сентября 2013 г. USB 2.0 VBUS Max Limit ECN по состоянию на 11 августа 2014 г. USB OTG EH ECN Максимальное напряжение Vbus от 26 ноября 2014 г. USB 2.0 Сопротивление постоянному току по состоянию на 8 октября 2021 г. Подробнее	Спецификация	Базовая спецификация	USB 2. 0	08.10.2021
Инструменты	Инструкция по тестированию	Питание через USB	21.09.2021
USB_Upstream_Facing_Port_Powered_Hub_White_Paper_Rev 0. 8.pdf216.66 KBИнформационный документ USB с восходящим портом с питанием от концентратора Подробнее	Белая книга		USB 2.0, USB 3.2, USB Type-C	20.08.2021
Спецификация требований совместимости USB4™ Thunderbolt3™ Ред. 1.0 — 20210129_0.pdf397.71 Спецификация требований совместимости KBUSB4™ Thunderbolt3™ Подробнее	Спецификация	Спецификация испытаний	USB4	18. 08.2021
IntelUSB4EvaluationDockBKCFilesInstallerWW1	.exe1.08 MBIntel USB4 Evaluation Dock BKC Files Installer Подробнее	Инструменты	Тестовый инструмент	USB4	09.08.2021
Прошивка SuperMUTT версии 57 с процедурой обновления.zip1.83 MBПрошивка SuperMUTT Подробнее	Инструменты	Тестовый инструмент		27. 07.2021
Оборудование для измерения времени — процедура настройки Ред. 1.01.pdf3.03 MBПроцедура настройки оборудования для измерения времени Подробнее	Инструменты	Инструкция по тестированию	USB4	08.07.2021

USB-декодирование: все спецификации и номера версий

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

Универсальная последовательная шина (USB), которую можно найти повсюду, от зарядных концентраторов до ПК, бытовой техники и Raspberry Pi, оправдывает свое название. Но с более чем 10 различными версиями, множеством разъемов и различными скоростями передачи и возможностями зарядки, USB также представляет собой широкий набор стандартов, которые могут сбивать с толку, если вы не знаете, что вам нужно.

Если вы посмотрите на спецификацию одного из лучших игровых ноутбуков или лучших игровых ПК вы можете увидеть его в списке с портом USB4, портом USB 3.2 Gen 2 и двумя портами USB 2. Но что все это значит и что вы можете ожидать от каждого из них? У нас есть ответы, которые помогут вам узнать, на что способен каждый тип USB.

Версии USB, названия версий и скорости

Если вы используете USB для передачи данных, а не только для зарядки, самое важное, что нужно знать, — это максимальная скорость вашего соединения. Потому что для копирования файлов на внешний SSD со скоростью до 10 Гбит/с вам потребуется, чтобы каждое звено в цепочке поддерживало эту скорость: хост-компьютер, кабель и сам накопитель.

Было бы неплохо, если бы на каждом USB-порте и продукте была указана его максимальная скорость или, по крайней мере, в спецификации. И, собственно, этого хотел бы и USB-IF (Форум разработчиков USB), на котором работает USB. Недавно организация ввела новое соглашение об именах, согласно которому каждый порт со скоростью 5 Гбит/с или быстрее обозначается как USB 5 Гбит/с, USB 10 Гбит/с, USB 20 Гбит/с или USB 40 Гбит/с без использования номеров версий. Производители, сертифицированные USB-IF для своих USB-продуктов, получают логотипы с номерами скорости USB, которые они могут использовать на своей упаковке.

Однако большинство USB-устройств не проходят официальную сертификацию. Даже если что-то сертифицировано, есть большая вероятность, что вы увидите рекламу с числовым номером версии — например, USB 3. 2 — вместо скорости. Вы также можете увидеть продукты USB, перечисленные как Hi-Speed ​​USB, SuperSpeed ​​USB, SuperSpeed ​​USB 10 Gbps или SuperSpeed ​​USB 20 Gbps. Имена SuperSpeed ​​устарели, но все еще появляются на некоторых упаковках и маркетинговых материалах.

Swipe to scroll horizontally

Version	Speed ​​	SuperSpeed ​​Name	Speed ​​Name	Connectors
1.1 / 1.0	12 Mbps	—	—	Type- A, Type-B
2.0	480 Мбит/с	Hi-Speed ​​USB	—	Type-A, Type-B, Type-C, Mini, Micro
5 Гбит / с	SUPERSPEED USB	USB 5 GPBS	Тип-A, тип-C, Micro
3,1 Gen 2 / 2,2 Gen 2	10. 10. 10. 10. 9057 10. 10157 10. 101057 10. 10157 10. 10157 10. 10157 10. 10157 10. 10. 10. 10. 10. 10. 10. 10. 10157 10. 10157 10. 10. 10. 10. 10. 10. 10157 10. 10157 10. 10. 10. 10. 10. 10. 2 Gen 2	10. 10147.	USB 10 Gbps	Type-A, Type-C
3.2 Gen 2×2	20 Gbps	SuperSpeed ​​USB 20 Gbps	USB 20 Gbps	Type-C
USB4 (aka USB 4)	20/40 Гбит/с		USB 20 Гбит / с / USB 40 Гбит / с	Тип-C
USB4 Версия 2	80 Гбит / с			wite-c		wite-c		. что мы сделали специальное объяснение USB 3. 2 и USB 3.1, чтобы помочь вам разобраться в этом более подробно. Однако важно знать, что USB 3, 3.1 и 3.2 — это одно и то же соединение 5 Гбит/с, которое увеличивается до 10 Гбит/с, когда вы видите Gen 2 после версии, и до 20 Гбит/с, когда вы видите Gen 2×2 в названии. USB-разъемы На устройстве можно встретить более полудюжины обычных USB-разъемов. Некоторые из этих разъемов чаще встречаются на определенных типах устройств. (Изображение предоставлено Shutterstock) USB Type-A Появившийся еще в 1990-х годах разъем USB-A был первым и до сих пор остается наиболее широко используемым разъемом USB. Он прямоугольный, плоский и предназначен для подключения к компьютеру только в одном направлении, что может быть проблемой, если вы подключаетесь к порту, который не видите. Вы найдете порты USB Type-A на большинстве периферийных устройств и компьютеров, за исключением некоторых ультрабуков, которые слишком тонкие, чтобы их поддерживать. Разъемы USB Type-A могут поддерживать USB 1. 1, USB 2 или USB 3.x со скоростью 5 или 10 Гбит/с, но все зависит от того, что поддерживает устройство или кабель. Порты USB 3.x иногда синие, а те, которые достигают 10 Гбит/с, иногда красные. USB Type-B USB-B в основном используется с самыми крупными периферийными устройствами, такими как принтеры. Его также можно найти на USB-концентраторах или мониторах, в которые встроены USB-концентраторы, хотя порт B всегда является частью провода, соединяющего этот концентратор/монитор с вашим ПК. Мини-USB Мини-USB впервые появились на рубеже веков вместе со спецификацией USB 2.0 и в настоящее время в основном ушли в прошлое, будучи заменены микро-USB. Вы все еще можете увидеть мини-USB на некоторых старых игровых контроллерах или цифровых камерах. Технически, есть как mini USB Type-A, так и mini USB Type-B, но вы, скорее всего, увидите только mini USB Type-B в дикой природе. Micro USB Хотя USB-C является более новым и лучшим разъемом примерно того же размера, вы все равно увидите micro USB на множестве устройств, от бюджетных планшетов Android до Raspberry Pi, микроконтроллеров, цифровых камер, источников питания. банки и умные домашние устройства. С технической точки зрения, есть как micro USB Type-A, так и Type-B, но вы, скорее всего, увидите только Type-B. USB Type-C Большинство новых компьютеров, поставляемых сегодня, имеют как минимум один порт USB-C (а некоторые имеют гораздо больше). Вилки на этих кабелях имеют продолговатую форму, и, в отличие от любого другого USB-разъема, не имеет значения, какую ориентацию вы используете для их подключения. Кабели USB-C могут передавать данные, видео и питание (до 240 Вт), хотя не каждый кабель поддерживает все эти функции, поэтому вам необходимо проверить спецификации. Многие новые клавиатуры, мыши и почти все новые смартфоны и планшеты оснащены встроенным разъемом USB-C. Стандарты питания USB За исключением iPhone от Apple, почти каждое мобильное устройство заряжается через USB. Вы также можете подключить любой из лучших ультрабуков или лучших портативных мониторов к USB-подключению. Но не все USB-порты и кабели обеспечивают одинаковое количество сока. Swipe to scroll horizontally Standard Port Type Max Watts Max Amps Volts USB 3.2 / 3.1 / 3.0 USB-A, USB-B 4.5W 900mA 5V USB Power Delivery (PD) USB-C Only 240W 5A 5V, 9V, 15V, 20V, 28V, 36V, 48V Зарядка аккумулятора через USB (BC) USB-A, USB-C 7.5W 1.5A 5V USB-C (non PD) USB-C 15W 3A 5V USB 2. 0 USB-A, USB-B, micro USB 2,5 Вт 500 мА 5 В На упаковке некоторых из новейших USB-устройств может быть написано, сколько они могут потреблять выход, но это не очень распространено прямо сейчас. Большинство современных зарядных устройств для телефонов и всех зарядных устройств для ноутбуков используют какой-либо вид USB PD, но не все устройства USB-PD имеют одинаковую максимальную мощность, поэтому обязательно проверяйте зарядные устройства и кабели. Для ноутбуков 60 Вт является наиболее распространенным минимумом, а те, которые превышают 100 Вт, менее распространены, поскольку это более новый стандарт. Видео через USB Альтернативный режим DisplayPort (альтернативный режим) — это еще один способ упростить подключение кабелей к современным ПК, особенно к ноутбукам. В альтернативном режиме DisplayPort кабель USB-C может передавать сигналы, отличные от USB. В альтернативном режиме DisplayPort компьютер может передавать сигнал DisplayPort по кабелю USB-C. Хотя для настольных компьютеров это не так уж важно, для ноутбуков это большое преимущество. Порт USB-C физически меньше, чем HDMI или DisplayPort, поэтому возможность передавать сигнал DisplayPort при сохранении небольших размеров ноутбука является благом для OEM-производителей ПК. К сожалению, обычно вы не можете сказать, может ли порт USB-C ноутбука передавать видео, просто взглянув на него. Вам нужно будет прочитать руководство по эксплуатации компьютера или технические характеристики, или вы можете просто поэкспериментировать. Новейшие порты USB4 на ноутбуках могут использовать альтернативный режим DisplayPort 2.0, который может работать с разрешением до 8K при частоте 60 Гц и использовать цвет HDR10. Хотя сам USB4 может передавать данные только со скоростью 40 Гбит/с, порт может передавать данные DisplayPort со скоростью 80 Гбит/с, поскольку он отправляет все данные только в одном направлении и, следовательно, может занимать все 8 полос. Вы также можете выводить видео через порт USB 3.x или даже 2.0 Type-A. Хотя альтернативного режима USB вместо Type-A не существует, существует ряд док-станций и портативных мониторов, использующих технологию DisplayLink. При установке правильных драйверов ваш компьютер будет сжимать видео и отправлять его на док-станцию ​​через стандартный сигнал USB. USB-кабели и обратная совместимость Одна из лучших особенностей USB — его обратная совместимость. Вы можете взять новый твердотельный накопитель USB 20 Гбит/с и подключить его к порту USB 1.1 от 1999, и это, вероятно, будет работать. Однако скорость любого соединения зависит от его самой медленной части. Поэтому, если у вас есть накопитель USB 40 Гбит/с, подключенный к порту USB 40 Гбит/с на вашем компьютере, но вы используете кабель, поддерживающий только USB 5 Гбит/с, вы получите только 5 Гбит/с. При покупке кабелей USB особенно важно обращать внимание на максимальную номинальную скорость. Вы можете найти много кабелей, которые используют USB-C на обоих концах и обеспечивают 60-ваттную зарядку, но могут передавать данные только со скоростью USB 2. 0 (480 Мбит/с). История USB Сейчас трудно в это поверить, но универсальная последовательная шина (USB) существует уже более двух десятилетий. Истоки USB восходят к середине 1990-х годов, начиная со спецификации USB 1.0, представленной в 1996 году. За ней последовали USB 1.1 в 1998 году, USB 2.0 в 2001 году и USB 3.0 в 2008 году. Через два десятилетия после выпуска USB 2.0, В конце 2022 года было объявлено о версии 2.0 USB4, которая еще больше увеличивает скорость подключенных периферийных устройств. USB 1.0/1.1 (1996 — 1998) USB появился в то время, когда различные порты соперничали за наше внимание на задней панели компьютеров. Было не только несколько последовательных портов, но и параллельный порт (для принтеров) и разъемы PS/2 для мышей и клавиатур. Если вы играли, вам нужен был игровой порт для вашего контроллера, и в бизнес-средах часто можно было увидеть разъем SCSI для внешнего хранилища. USB был разработан как «универсальная» замена всех этих портов, упрощающая подключение устройств за счет использования общего разъема. USB 1.0 дебютировал в 1996 году со знакомым разъемом Type-A, который все еще с нами сегодня. Стандарт USB 1.0 предлагал скорость передачи сигналов «Низкая скорость» 1,5 Мбит / с или «Полная скорость» передачи сигналов 12 Мбит / с. Первая версия зарождающегося стандарта USB 1.1 появилась в 1998 году. USB 2.0 (2000) (Изображение предоставлено USB.org) , что резко увеличило максимальную скорость передачи данных до 480 Мбит/с и получило прозвище «Высокая скорость». Мы также увидели введение спецификации USB On-The-Go с USB 2.0, которая позволяет смартфонам и планшетам с USB-разъемами подключать другие USB-устройства. Например, вы можете подключить мышь, флэш-накопитель USB или цифровую камеру к порту USB на планшете Samsung или телефоне Google Pixel. USB 3.0 / 3.1 / 3.2 (2008 / 2013 / 2017) В 2008 году USB-IF представила USB 3.0, который работал на скорости 5 Гбит/с, обеспечивая примерно 10-кратное увеличение пропускной способности по сравнению с предыдущим USB 2. 0. Даже сегодня это максимальная скорость, которую поддерживает большинство устройств. На самом деле большинству периферийных устройств нужны только скорости USB 2.0. Однако в 2013 году USB-IF поднял скорость еще на одну ступеньку, когда в 2013 году был представлен USB 3.1, снова удвоивший скорость передачи данных до 10 Гбит/с. Первоначальная скорость 5 Гбит/с была переименована в USB 3.1, а USB 3.1 Gen 2 относится к скорости 10 Гбит/с. USB-C был представлен в 2014 году, но этот разъем имеет разные версии, поскольку вы можете иметь порт USB-C, работающий только на скорости 2.0, или порт, работающий на скорости 20 или даже 40 Гбит/с. С введением USB 3.2 в 2017 году мы увидели еще один уровень 10 Гбит/с и более быстрый уровень 20 Гбит/с, оба с возможностью двухполосной связи. Именно в это время USB-IF решил объединить все спецификации 3.x с USB 3.2, поэтому USB 3.2 (без Gen или Gen 1) — 5 Гбит/с, USB 3.2 Gen 2 — 10 Гбит/с, а USB 3.2 Gen 2×2 — 20 Гбит/с. . Он называется Gen 2×2, потому что использует две полосы 10 Гбит/с. USB4 (Изображение предоставлено USB.org) USB4 был анонсирован в 2019 году как следующая эволюция стандарта USB и доступен исключительно с использованием разъема USB-C (а не устаревшего разъема USB-A). Он может работать на скорости 20 или 40 Гбит/с, последняя из которых эквивалентна Thunderbolt 3 или Thunderbolt 4, поскольку USB4 может быть совместим с Thunderbolt. Данные передаются по двум наборам из четырех двунаправленных каналов. Добавлен альтернативный режим DisplayPort 2.0, обеспечивающий поддержку разрешения 8K при частоте 60 Гц с цветом HDR10. DisplayPort 2.0 может использовать до 80 Гбит/с, так как все восемь линий передачи данных могут использоваться для передачи направления на монитор в одном направлении. Версия USB4 2.0 была впервые анонсирована летом 2022 года. Как и в случае с предыдущим скачком поколений, пропускная способность USB4 версии 2.0 снова удваивается, на этот раз с 40 Гбит/с до 80 Гбит/с. Это в два раза больше, чем даже у Thunderbolt 4, скорость которого ограничена 40 Гбит/с. Эти скорости 80 Гбит/с достигаются с помощью существующих пассивных кабелей 40 Гбит/с или новых активных кабелей USB Type-C, специально предназначенных для более высоких скоростей. Туннелирование данных USB 3.2 теперь может превышать 20 Гбит/с, а USB4 версии 2.0 также совместим с самыми последними стандартами PCIe и DisplayPort. Учитывая, что обратная совместимость всегда была отличительной чертой интерфейса USB, USB4 версии 2.0 совместим со всеми предыдущими версиями, относящимися к USB 2.0, в дополнение к Thunderbolt 3. Получите мгновенный доступ к последним новостям, подробным обзорам и полезным советам. Свяжитесь со мной, чтобы сообщить новости и предложения от других брендов FutureПолучайте электронные письма от нас от имени наших надежных партнеров или спонсоров Брэндон Хилл — старший редактор Tom’s Hardware. Он писал о технологиях для ПК и Mac с конца 1990-х годов под подписями AnandTech, DailyTech и Hot Hardware. Когда он не поглощает огромное количество технических новостей, его можно застать наслаждающимся горами Северной Каролины или пляжем с женой и двумя сыновьями. Темы USB Объяснение различий между Mini USB, Micro USB и USB-C – Поставщики памяти USB-кабели, шнуры и порты в настоящее время широко распространены. Вы, вероятно, знакомы с различными функциями USB, поскольку USB-разъемы необходимы для зарядки большинства телефонов. Они также часто используются в других приложениях, таких как USB-накопители. Возможно, вы не знали, что существует много других типов USB, кроме традиционного прямоугольного. Разъемы Mini USB, micro USB и USB «Type C» используются по разным причинам. Будь то зарядка или подключение устройств или просто загрузка данных, вам нужно знать, какой из них использовать. Вы также, вероятно, сталкивались с этими типами USB в тот или иной момент. Вы, вероятно, даже не распознали их как связанные с USB. Но как отличить микро- и мини-USB (и разъемы типа C) и какие функции они предлагают? Какие бывают типы разъемов USB? Прежде всего, важно понять, что такое тип разъема USB. Многие люди, возможно, читая это, задаются вопросом: «Действительно ли существует больше типов USB-разъемов?» Ответ, конечно же, да. Самый узнаваемый тип разъема USB (прямоугольный, упомянутый выше) известен как «Тип A». Он существует с 90-х годов, и вы, несомненно, сталкивались с этими USB в тот или иной момент. Как следует из названия, мини- и микро-USB меньше, чем обычный USB-разъем типа A. Они были представлены на рынке в 2005 и 2007 годах соответственно. Оба в основном использовались для зарядки мобильных телефонов и других устройств, таких как камеры, но их также можно использовать для передачи данных. Разъемы типа C также меньше, чем их стандартные аналоги типа A, но по существу они представляют собой обновленную версию разъема типа A. Соединители типа C могут загружать и скачивать данные одновременно, что отсутствует у соединителей типа A. Возможно, вы также заметили, что мы пропустили обсуждение разъемов типа B. Эти разъемы квадратной формы существуют, но в основном они используются для подключения устройств, таких как принтеры или копировальные машины, к компьютерам или другим устройствам. Также для ясности стоит упомянуть кабель «Lightning». Разъемы Lightning — это собственный вариант зарядки Apple, хотя они не относятся к категории USB. Они тонкие и маленькие, как разъемы micro и mini USB, но это не одно и то же, и они совместимы только с устройствами Apple. Теперь, когда мы разобрались с этим, давайте взглянем на некоторые особенности. Micro USB и Mini USB В чем разница между micro USB и mini USB? Давайте сначала обсудим самую раннюю версию: мини-USB. Мини-USB был представлен в 2005 году и стал одной из первых миниатюрных форм USB, выпущенных на рынок. Он примерно в форме наковальни и имеет 5-контактный разъем. Сначала мини-USB использовался для различных устройств, включая mp3-плееры, цифровые камеры и мобильные телефоны (включая устройства Blackberry, Motorola и HTC). Хотя он не был таким мощным, как оригинальный разъем типа A, мини-USB хвалили за его удобно небольшой размер около 3 x 7 мм. Он также имеет 5000 циклов подключения-отключения, то есть его можно подключать и отключать 5000 раз, прежде чем он изнашивается. Микро-USB, напротив, был выпущен двумя годами позже и улучшил как функциональность, так и удобство мини-USB. Начнем с того, что micro USB также имеет пять контактов, но его пятый контакт (названный «идентификационным контактом») функционирует как разъем типа A и B, обеспечивая более широкое значение. Идентификационный контакт мини-USB, напротив, практически не выполняет никаких функций. Micro USB также меньше, примерно 6,85 x 1,8 мм, и имеет другую форму: закругленный верх и плоское дно. Он более надежен, выдерживает 10 000 циклов подключения-отключения и обеспечивает более высокую скорость передачи данных — около 480 мегабит в секунду. Порты Micro USB часто можно увидеть на мобильных телефонах и планшетах Android, а также на многих других устройствах, включая: Цифровые камеры GPS-устройства Контроллеры для видеоигр В дополнение ко всему этому, микро-USB поддерживают функцию USB On The Go (USB OTG), позволяющую использовать смартфоны или планшеты в качестве хоста для таких аксессуаров, как мышь, клавиатура или USB-накопитель. По сути, вы можете подключаться и использовать внешние устройства на своем смартфоне или планшете. У mini USB такой опции нет. После всего этого вы можете подумать, что споры о микро- и мини-USB несколько односторонние, и вы не ошибетесь. Технология Mini USB технически считается «устаревшей». Это причудливый способ сказать, что его все еще можно использовать, но производители не рекомендуют его, потому что он функционально устарел по сравнению с технологией micro USB. Тем не менее, некоторые продукты по-прежнему оснащены портом и разъемом мини-USB, что не позволяет этой опции полностью устареть. Что насчет USB Type C? USB Type C (также называемый просто USB-C) считается прямым наследником оригинального USB Type A. Большинство прогнозистов считают, что USB Type A, который мы все знаем и любим, будет практически выведен из употребления в следующем году. от 5 до 10 лет. Однако на данный момент разъемы USB Type C все еще относительно редки. Вы можете найти их на тонких ноутбуках, некоторых телефонах Android, игровых контроллерах и многих других устройствах. Но большинство людей по-прежнему признают Type A действующим чемпионом USB. Итак, есть ли сравнение, когда дело доходит до соответствия «микро USB против USB C»? В некотором смысле, есть. Оба кабеля часто оснащены одним и тем же разъемом на обеих сторонах кабеля, что означает, что вам больше не нужно возиться со шнурами. Форма разъема выглядит несколько похожей, но USB Type C более овальный и может подключаться в любом направлении. На этом большинство сравнений заканчиваются. USB Type C считается вундеркиндом технологии USB. Теоретически он может заменить целый ряд соединительных кабелей, включая: Кабели для принтера Кабели для зарядки ноутбука Кабели для цифровых камер Кабели HDMI Кабели для зарядки смартфонов Кабели для игровой консоли Кабели сканера и факса Хотя кабели micro USB могут многое, они не могут зайти так далеко. С технической точки зрения, разъемы USB-C имеют скорость передачи от 5 до 10 гигабит в секунду и могут обеспечивать мощность зарядки 100 Вт в любой момент времени. Многие телефоны Android уже используют USB Type C в качестве метода зарядки. Конечно, многие смартфоны и другие устройства по-прежнему используют порты micro USB. Также справедливо сказать, что USB Type C не так быстро прижился, как ожидали некоторые эксперты. Итак, очевидно, что у обоих есть свои преимущества. Рекламная продукция, связанная с USB Возможно, вам интересно, какое отношение все это имеет к вам. Есть много рекламных продуктов, в которых используются USB-порты или разъемы. Если вы хотите произвести впечатление на свою целевую аудиторию, вы можете выбрать наиболее подходящий для них вариант. Вот несколько предметов, связанных с USB, которые вы можете использовать в качестве рекламных продуктов. Блоки питания Безусловно, блоки питания являются одними из самых актуальных рекламных товаров на рынке. По данным исследования Advertising Specialty Institute, проведенного в 2019 году, они обеспечивают около 900 показов на протяжении всей своей жизни. Банки питания просто обеспечивают решение для мобильной зарядки, в котором отчаянно нуждается большинство людей. В iPromo также есть множество различных моделей. Например, портативное зарядное устройство Volta Power Bank обеспечивает мощность 10 000 мАч и имеет два стандартных порта USB и порт micro USB. Если у вас есть аудитория, которой может потребоваться зарядка через порт USB Type C, у нас есть еще одна модель емкостью 4000 мАч с портами USB-C и micro USB 9.0006 Кроме того, если вы хотите полностью избавиться от путаницы с типами USB, вы можете просто использовать портативное зарядное устройство Flip 4000 мАч 4-в-1. Он имеет стандартный порт USB, порт типа C, порт micro USB и порт для кабеля Lightning. Кабели для зарядки Что делает банк питания (или любое зарядное устройство в этом отношении) функциональным? Зарядные кабели. Если вы не уверены, какой тип телефонов или устройств есть у вашей целевой аудитории, используйте кабели для зарядки. У наших друзей из iPromo есть вариант 4-в-1, в котором даже есть кабель мини-USB, а также вариант 3-в-1. Кабели для зарядки всегда изнашиваются или теряются, и вы, безусловно, можете помочь своим потенциальным клиентам в этом отношении. USB-накопители Флэш-накопители — удобный маркетинговый инструмент и просто отличный подарок. Большинство флэш-накопителей поставляются со стандартным прямоугольным USB-разъемом, но есть модели, в которых есть и то, и другое. Поскольку разъемы USB Type C не достигли такой популярности, как их предшественники, всегда полезно предлагать оба варианта с флэш-накопителями. Флэш-накопители USB типа A/типа C обычно представляют собой двухголовых монстров. Например, USB-накопитель C-Spin Type-C имеет разъем типа A с одной стороны и разъем типа C с другой, и вы можете просто повернуть устройство, чтобы выбрать нужный тип разъема. В заключение Если вы хотите подарить своим клиентам бесплатные подарки, связанные с USB, полезно знать, какую версию USB они будут использовать чаще всего. Если у вас есть какие-либо вопросы или вы хотите заказать какие-либо устройства mini USB, micro USB или Type C USB, свяжитесь со специалистом по рекламным акциям сегодня. USB-подключения и характеристики — Cambrionix Узнайте больше о характеристиках USB, разъемах и скорости передачи данных. Узнайте больше о различных типах USB-подключений: USB Type-A (2.0 и 3.2) USB Type-C (USB C) USB 4 Thunderbolt Стандарты и спецификации USB
Также известен как	Максимальная скорость передачи данных	Типы разъемов	Максимальная длина кабеля	Максимальная мощность зарядки
USB 2. 0	Высокоскоростной порт USB	480 Мбит/с	USB 2.0 поддерживается всеми разъемами USB.	5 м	Обычно до 15 Вт
USB 3.2, поколение 1	Суперскоростной USB	5 Гбит/с	USB 3 USB-A (тип A) USB 3 USB-B USB-C Серия USB Micro (макс. длина кабеля 1 м с микроразъемом	3 м	Обычно до 15 Вт
USB 3.2, поколение 2	Суперскорость 10 Гбит/с	10 Гбит/с	USB 3 USB-A (тип A) USB 3 USB-B USB-C	1м	До 100 Вт при использовании совместимого кабеля/концентратора/устройства USB-C. Кабели без внутренних электронных маркеров ограничены 3 А/20 В (60 Вт)
USB 3.2 Gen 2×2	Суперскорость 20 Гбит/с	20 Гбит/с	USB C	1м	До 100 Вт при использовании совместимого кабеля/концентратора/устройства USB-C. Кабели без внутренних электронных маркеров ограничены 3 А/20 В (60 Вт)
Удар молнии 3	Удар молнии	До 40 Гбит/с	USB С	0,8 м для пассивного кабеля 2 м для активных кабелей	До 100 Вт при использовании совместимого кабеля/концентратора/устройства USB-C. Кабели без внутренних электронных маркеров ограничены 3 А/20 В (60 Вт)
USB 4 / Thunderbolt 4	уточняется	До 40 Гбит/с	USB C	уточняется	До 100 Вт при использовании совместимого кабеля/концентратора/устройства USB-C. Кабели без внутренних электронных маркеров ограничены 3 А/20 В (60 Вт)

Разъемы USB

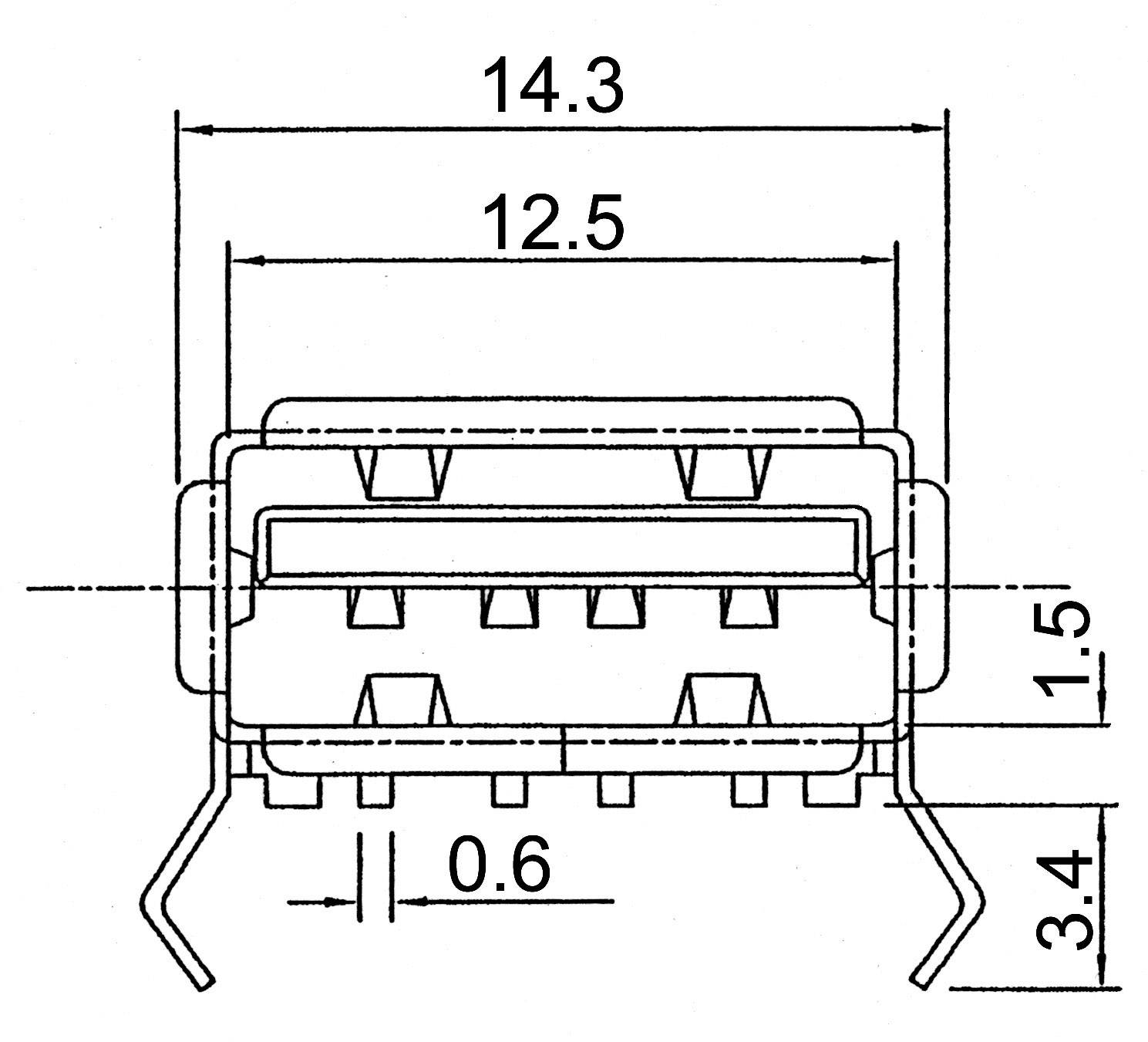

Тип A

Стандартные большие прямоугольные разъемы USB известны как разъемы типа A. Они доступны в белом цвете для USB 2. 0 и синем цвете для USB 3.2.

Существуют различные версии разъемов USB, в том числе Mini и Micro.

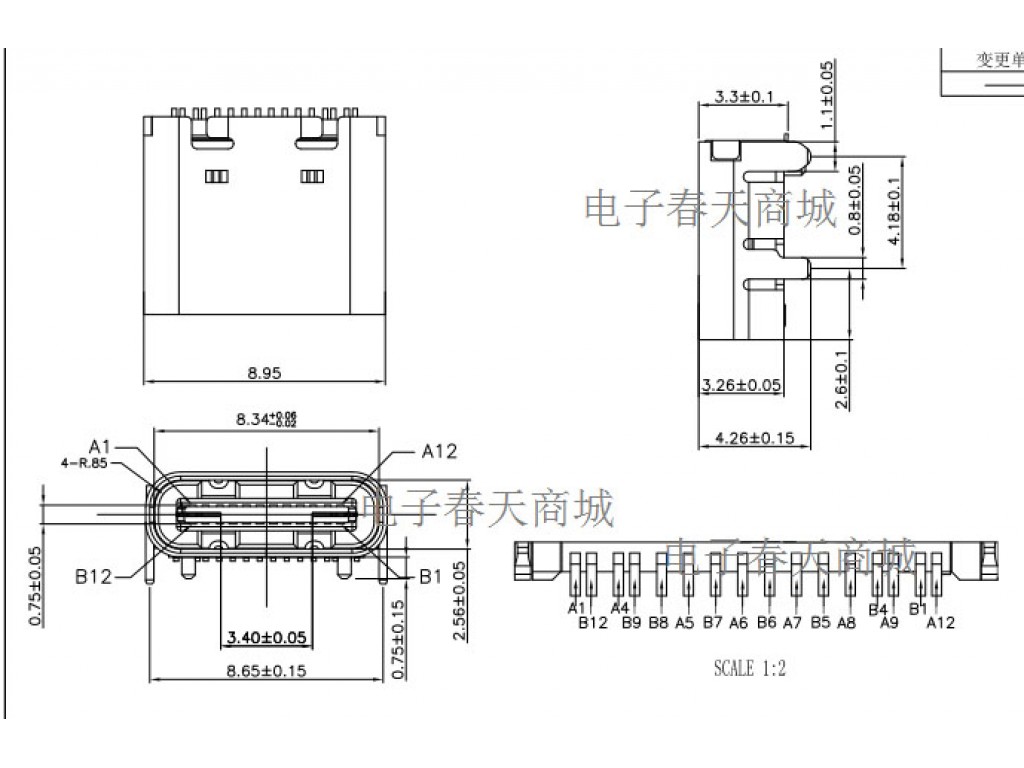

Тип С

Исключительно универсальный с двусторонним дизайном.

Порт USB-C позволяет собрать все необходимое в одном месте.

Разъем Type-C описан как обеспечивающий SuperSpeed ​​(до двух 5 Гбит/с), хотя разъем USB-C поддерживает все текущие скорости передачи данных USB и Thunderbolt до 40 Гбит/с.

Разъем Type-C можно вставлять любым способом и он совместим с устройствами USB 2 и USB 3. Он также совместим со спецификацией USB Power Delivery (PD) и может использоваться для зарядки мобильных устройств, включая ноутбуки и Chromebook.

Что насчет Thunderbolt?

Thunderbolt

Thunderbolt 2 и Thunderbolt 3 не имеют общего типа разъема. Это не только вызывает путаницу, но и может увеличить стоимость решения, если потребуются адаптеры TB2-TB3.

Thunderbolt 2 широко использовался на старых компьютерах Apple MacBook, но Thunderbolt 3 является последним стандартом.
