Уклон тротуарной плитки — назначение и способы обустройства, технология укладки
Обновлено: canisloki 4 мин.
Для получения качественного тротуарного покрытия, необходимо соблюдать технологический процесс, который имеет ряд особенностей. Одно из его требований — это уклон тротуарной плитки, который формируется для стока воды.
Уклон тротуарной плиткиДля чего нужен уклон при укладке тротуарной плитки
При укладке тротуарной плитки должен быть определенный уклон поверхности, который создается для стока талой или дождевой воды.
Как правило, он обозначается в процентах, например, тротуарный уклон поверхности в 1% составляет 1 см на 1 метр покрытия.
Выбор необходимого уклона дорожки производится в зависимости от климатических условий и некоторых особенностей покрываемой поверхности. Так, наиболее оптимальным вариантом считается уклон в 1%, его достаточно для схода воды и он довольно удобный для передвижения по дорожке.
Технология укладки тротуарной плитки с уклоном
Важно! При отсутствии лотков для стока воды возможно образование на дорожке наледи в зимний период.
Высотная отметка определяется при помощи нивелира При отсутствии такового вполне подойдет и гидроуровень.
Уровень для монтажных работМежду двумя элементами натягивается шпагат или леска. После чего к нему подносится уровень(параллельно шпагату, практически его не касаясь)и выводится необходимый уклон. В качестве отметочных элементов используются деревянные колышки, установка которых производится в нескольких местах, особенно на поворотах.

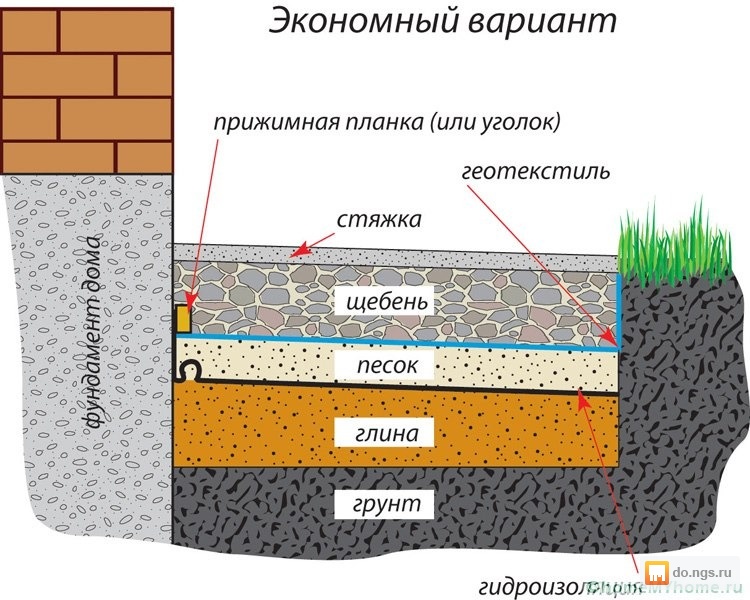

Выбрав высотные точки можно переходить к подготовке подстилающих слоев основания, которые также влияют на длительность использования покрытия из тротуарной плитки.
Этапы создания основания
Любой строительный процесс делится на этапы и подготовка подстилающего основания под плитку не исключение.
С учетом будущего уклона дорожки и сделанной разметки выкапывается грунт, а в полученное углубление укладывается дренажный слой или бетонное основание. Глубина его зависит от возлагаемой нагрузки на плитку, чем она больше, тем толще нужно сделать подстилающую подушку. В среднем достаточно 25 см.
Первый слой — это гравий или щебень, он составляет 2/3 от общей толщины будущей дорожки. Подстилать его нужно с утрамбовкой всех элементов, для устойчивости подушки и предотвращения усадки основания.
Для заполнения пустот укладывается слой песка, не более 2 см. Для получения плотного слоя, во время трамбовки песок сбрызгивается водой.
Последний слой подушки — это гидроизоляционный материал, который предотвращает вымывание основания в процессе дождевых осадков.
Финишный слой
После выполнения базовых работ производится засыпка финального слоя, состоящего из песка или бетонного раствора.
Песок нужно подстилать в соответствии с элементами разметки, чтобы укладка плитки производилась легко.
Бетонное основание также предусматривает укладку дренажной подушки из гравия и песка. Следующий слой — это бетонный раствор.
Его можно готовить по разным методикам, но самой распространенной является смесь из песка, цемента и извести.
Консистенция бетонного раствора должна быть не слишком жидкой, а такой, чтобы можно было разровнять его правилом и создать необходимый уклон.
Бетонное основаниеЧто лучше бетонный раствор или песочное основание определить трудно, все зависит от особенностей покрываемой поверхности.
Подводя итог, можно сказать, что уклон тротуарной дорожки играет большую роль для длительной эксплуатации плитки. Чтобы правильно ее уложить, нужно сделать разметку и подготовить основание, которое состоит из нескольких элементов, выбор которых производится в зависимости от особенностей будущего покрытия.
Средняя оценка
Поделиться ссылкой
Особенности уклона при укладке тротуарной плитки
Разместите заявку
Обратный звонок Отправить заявку
Важной характеристикой ландшафта, прилегающего к жилому дому, является рельеф. Именно он определяет расположение беседки, летнего домика, искусственного водоема, цветника, сада или детской площадки.
Все это будет «связано» между собой садовыми дорожками, выложенными тротуарной плиткой. Возникает вопрос: что делать, если есть уклон при укладке тротуарной плитки? Разберемся в статье.
Содержание
- 1 Классификация уклонов рельефа
- 2 Технология укладки тротуарной плитки
- 3 Особенности укладки брусчатки на склонах
- 3.1 Небольшая крутизна
- 3.2 Средний градус уклона
Классификация уклонов рельефа
Технология укладки плитки на склоне имеет некоторые особенности.
Чтобы определиться с ними, представим классификацию неровностей местности:
- участок ровный – уклон до 3°;
- малый уклон – от 3° до 8°;
- средний – от 8° до 20°;
- крутой – свыше 20°.
Первые два типа рельефа предусматривают проведение работ по обустройству территории плиткой стандартными методами; последующие – требуют особых подходов.
Технология укладки тротуарной плитки
Брусчатка – один из видов тротуарной плитки. Как правило, имеет прямоугольную форму, иногда с незначительной волной кромок.
Ее отличительные черты: прочность на сжатие, устойчивость поверхности к истиранию, водонепроницаемость, довольно широкая гамма расцветок. Кроме того, эти элементы мощения технологичны: простота формы подразумевает и дальнейший процесс несложной укладки, минимум отходов.
Прежде чем приступить к работе, необходимо определиться с функцией, которую будет выполнять замощение: садовая дорожка, благоустройство прилегающей территории к дому, или обустройство подъезда для автомобиля.
Все это предопределит в дальнейшем особенности подстилающих слоев для плитки.
Рассмотрим обычную технологию устройства замощения, безотносительно к уклону местности. Сначала проводится разметка территории, где будет укладываться плитка. Границы обозначаются колышками, между которыми натягивается строительная нить.
Далее, нужно вырыть траншеи для установки бордюров. Глубина копания определяется толщиной подстилающих слоев и высотой брусчатки.
Следует помнить, что бордюр – это не граница замощения, а упор от расползания.
Для обеспечения хорошего стока воды установка бордюра тротуарной плитки на склоне должна быть ниже уровня замощения, отсутствие уклона даст образовавшимся лужам привести к замоканиям и нарушению водонепроницаемости плитки. Посадка бордюров осуществляется на цементно-песчаный раствор.
Затем производится выемка земли в границах бордюров. Глубина зависит от толщины подстилающих слоев и типа грунтов. На глинистых почвах выемка может достигать 40-45 см, поскольку необходимо предусмотреть дренаж.
Проводится устройство подстилающих слоев. Главное условие для них – хорошая планировка и трамбовка. Для обеспечения лучшего уплотнения применяется увлажнение водой. Для глинистых грунтов выполняется дренажный слой из щебня средних фракций толщиной 15-20 см, который хорошо трамбуется с помощью катка.
Засыпается слой крупнозернистого песка на высоту 15 см, выравнивается и утрамбовывается, увлажняется, и снова устраняются неровности поверхности. Песок может быть частично заменен гравием или песчано-гравийной смесью.
Для «подушки» под плитку готовится сухая цементно-песчаная смесь по стандартному соотношению (на 1 часть цемента 3 части речного песка). Смесь хорошо перемешивается до однородности и ровного цвета.
Засыпается «подушка». Ее высота должна составлять 3/4 высоты брусчатки.

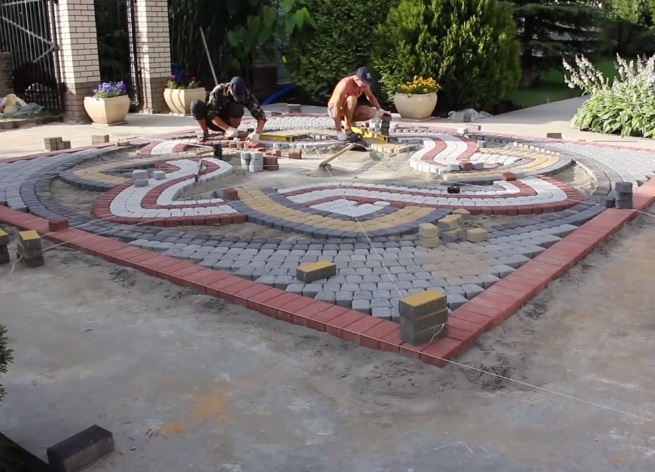

Производится укладка элементов мощения. Особое внимание следует уделить первому ряду, поскольку он может обусловить в дальнейшем «заваливание» остальных. Плитки выравниваются как в ряду, так и по высоте с помощью легких ударов резинового молотка.
Для водостока боковые части замощения должны иметь небольшой уклон по отношению к центру.
Важное правило: укладку делают «от себя», чтобы не нарушить ровность планировки.
После монтажа плитки расстояние между элементами засыпается цементно-песчаной смесью, а остатки сметаются с поверхности.
Территория поливается спокойной струей воды, которая должна попасть в каждый промежуток между плитками. Через 1-2 дня раствор между ними «станет» и получим ровное, красивое покрытие из плитки, выполненное своими руками.
Особенности укладки брусчатки на склонах
Рассмотрим особенности укладки тротуарной плитки на участке с уклоном разной крутизны: малым и средним. Что касается крутосклонных участков, брусчатка для них может выступать как элемент декора подпорных стен или элемент облицовки ступеней лестниц.
Небольшая крутизна

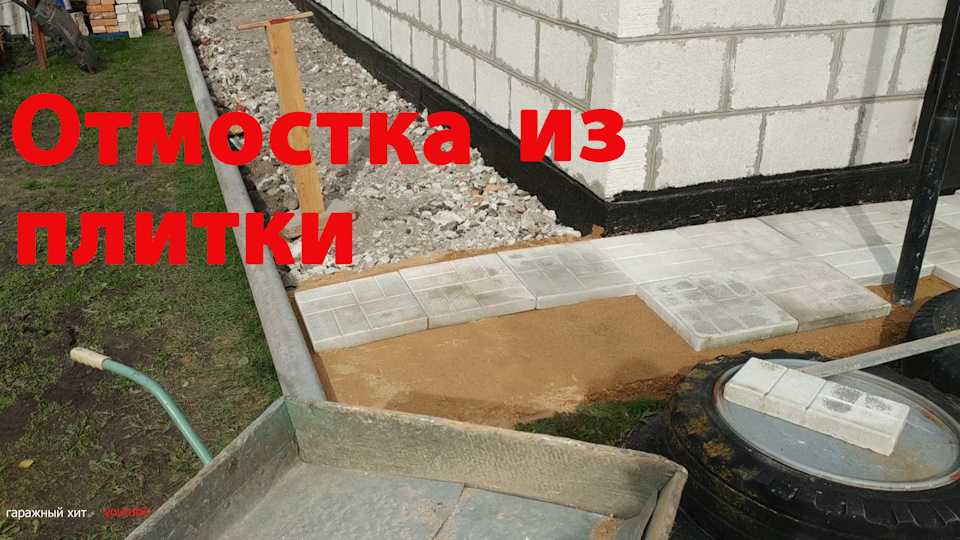

Малые склоны образуются естественным рельефом местности и, как правило, характерны для отмосток у жилых домов или приусадебных участков.
На малом склоне может обустраиваться заезд в гараж для автомобиля.
Укладка тротуарной плитки на склоне небольшой крутизны ничем не отличается от обычного замощения. Действуем по тем же правилам: разметка территории, установка бордюров, проведение земляных работ с учетом толщины подстилающих слоев, их устройство, формирование подушки, укладка плитки, засыпка промежутков цементно-песчаной смесью и поливание водой готового замощения.
Если обустраивается заезд под автомобиль, то могут быть отличия в подготовке подстилающих слоев: утрамбованный щебеночный дренаж становится обязательным, на него укладывается цементно-песчаный раствор (М150), которому дают схватиться. Такая подготовка будет препятствовать образованию горизонтальных неровностей под тяжестью автотранспорта. И только потом следуют уплотненный слой песка и цементно-песчаная подушка для укладки брусчатки.
Средний градус уклона
Если укладка плитки на малых склонах имеет практическое значение, то на средних – это больше декоративный элемент: речь идет о садовых дорожках.
И здесь есть некоторые особенности в проведении земляных работ, а также в самом процессе устройства.
Чем больше крутизна уклона, тем больше вероятность «сползания» замощения. Поэтому нужно укрепить почву под брусчаткой от оползня. Для решения проблемы рекомендуется воспользоваться специальным нетканым рулонным материалом, изготовленным из полипропилена – геотекстилем (или геосеткой).
Свойства геотекстиля:
- водопроницаемость;
- высокая прочность;
- препятствует смещению слоев почвы при сходе воды;
- высокая морозоустойчивость;
- асептичен: не поражается грибком, не гниет, не разлагается;
- экологичен: при укреплении грунта хорошо соседствует с любой растительностью;
- препятствует ветровой эрозии почвы.
При укладке тротуарной плитки на склонах с применением геотекстиля земляные работы производятся на глубину, учитывающую толщину подстилающих слоев и высоту плитки.
Нужно сделать запас, чтобы края плитки возвышались над поверхностью земли.
Это примерно 20-50 см.
Дно и стены выемки застилаются геотекстилем, на который укладывается щебень мелких фракций или гравий, уплотняется и снова застилается геосеткой. Боковые края материала перекрываются бордюрами.
Далее, укладываются подстилающие слои (песок или песчано-гравийная смесь), которые нужно уплотнять и увлажнять.
Укладка тротуарной плитки под уклоном осуществляется с нижней точки замощения (против движения воды). В нижней части замощения предусматривают бетонный водосток, который будет играть роль лежневого камня, т.е. первые ряды плитки будут опираться на него.
В остальном укладка тротуарной плитки на склоне осуществляется с применением такой же техники, как и на ровной поверхности. Для лучшего закрепления элементов мощения вместо цементно-песчаной смеси можно использовать раствор.
[contact-form-7 title=»Обратный звонок»]
Какой уклон должен иметь патио из брусчатки?
Тротуарная плитка
Внутренний дворик — прекрасное дополнение к дому, поскольку позволяет проводить время на свежем воздухе. Это идеальное место, где можно отдохнуть с семьей и друзьями. Внутренний дворик с неправильным уклоном может принести больше вреда, чем пользы, поскольку вы можете столкнуться со стоячей водой, которая повредит ваш фундамент или привлечет комаров и жуков. Большинство внутренних двориков полагаются на свой уклон, чтобы обеспечить надлежащий сток дождевой воды. Изменение уклона между дренажной трубой и патио обеспечивает движение воды в правильном направлении. В этой статье обсуждается, какой уклон должен иметь внутренний дворик из асфальтоукладчика и как исправить внутренний дворик с неправильным уклоном.
Правильный уклон для патио из брусчатки
При проектировании патио из брусчатки крайне важно учитывать надлежащий дренаж по всей конструкции.
Существует стандартная формула для определения правильного уклона патио.
Как измерить уклон патио из брусчатки
Чтобы измерить уклон патио из брусчатки, вам понадобятся колышек, молоток, веревка и линейный уровень. Сначала вставьте один колышек в верхнюю часть патио, а другой — в нижнюю часть, где вода будет стекать с патио. Отбейте каждую стойку молотком, чтобы они были прочными и устойчивыми. Плотно обвяжите веревку вокруг каждого столба, а затем наденьте на веревку уровень лески. Отрегулируйте струну, перемещая ее вверх и вниз по мере необходимости, чтобы она находилась на одном уровне между кольями.
После того, как все будет на месте, определите требуемую величину уклона в зависимости от размера вашего внутреннего дворика.
Имейте в виду, что уклон должен составлять не менее 1 дюйма на каждые 8 футов внутреннего дворика. Например, для 16-футового патио потребуется 2 дюйма уклона, а для 12-футового патио потребуется 1 1/2 дюйма уклона. Вам необходимо измерить рассчитанный уклон от веревки, привязанной к дренажному концу патио. Используйте карандаш, чтобы отметить это место, а затем переместите веревку вниз к отметке, которую вы сделали на колышке.
Укладка тротуарной плитки с неправильным уклоном
Более вероятно, что ваш внутренний дворик может иметь неправильный уклон, если в нем есть проблемы со стоячей водой. Есть несколько способов решить эту проблему, но лучший способ сделать ее привлекательной и долговременной — это разрушить существующую настройку и начать все сначала. Решение отремонтировать или построить новый внутренний дворик зависит от того, насколько «плоским» является текущий внутренний дворик.
Однако это исправление хорошо работает только для тех, у кого есть бетонная площадка для патио. Вам может быть трудно, если ваш внутренний дворик сделан из брусчатки или штампованного бетона. Лучший способ отремонтировать внутренний дворик из асфальтоукладчика — начать все сначала, поскольку вы примете все необходимые меры предосторожности, чтобы обеспечить правильный уклон. Прежде чем начать, вам необходимо удалить мягкую почву, растительность или камни. Рассмотрите возможность установки французского водостока на краю или проложите трубу под патио, чтобы обеспечить надлежащий дренаж. Вы можете укладывать свой внутренний дворик только тогда, когда земля однородна как по материалам, так и по уровням.
В дождливые дни вероятность того, что на террасе будет стоять вода, выше, если она не имеет надлежащего уклона. Это может не только повредить ваш фундамент, но и создать опасную среду для вас и вашей семьи. Использование правильных измерений при определении уклона вашего патио обеспечивает надлежащий отвод дождевой воды от фундамента. Внутренние дворики из брусчатки требуют тщательного планирования, чтобы создать красивое и полезное открытое пространство, которое прослужит вам всю жизнь.
Как установить брусчатку на склоне
Поделиться
По большей части укладка брусчатки на склоне очень похожа на укладку брусчатки на ровной поверхности. Процесс почти такой же, как подготовка основания и шаги, необходимые для успешной установки. Однако есть пара важных отличий, на которые мы укажем по мере прохождения этих шагов.
Если ваша дорожка находится на ровной поверхности, вы можете выбрать любое место, которое подходит к остальной части вашего ландшафта. Когда вы планируете установить дорожку на склоне, лучше всего выбрать участок с наименьшим уклоном, который по-прежнему будет служить вашей цели. Это облегчит выравнивание земли и укладку тротуарной плитки, не создавая опасности споткнуться или некрасивой установки.
Шаг 2: Отметьте свой путьИспользуйте садовый шланг, веревки и колья, аэрозольную краску или аналогичный метод демаркации, чтобы обозначить края дорожки. Это позволит вам подтвердить расположение и ширину, а также измерить площадь, чтобы определить количество материалов, необходимых для завершения проекта.
Шаг 3: Сбор инструментов и материалов Необходимые материалы включают асфальтоукладчики, дорожное основание класса II, песок для подсыпки, песок для швов, бетон и герметик.
Скорее всего, у вас уже есть большинство необходимых инструментов. Возможно, вам придется арендовать или купить трамбовку или диск по бетону для циркулярной пилы, но большая часть того, что вам нужно, скорее всего, есть в вашем сарае или гараже.
Вот необходимые инструменты:
- Рулетка
- Уровень
- Квадрат скорости
- Струнная линия
- Ставки
- Садовый шланг
- Толкающая метла
- Тачка
- Молоток
- Резиновый молоток
- Грабли
- Лопата
- Циркулярная пила
- Диски по бетону
- Трамбовка или виброплита
- Защитное снаряжение (перчатки, средства защиты слуха, средства защиты глаз)
После того, как вы собрали инструменты и материалы, пора приступать к работе.
Первым шагом в подготовке основания для укладки тротуарной плитки на склоне является удаление любых жестких ландшафтов или озеленения, которые находятся в области, которая вскоре станет вашей дорожкой. Это также возможность максимально уменьшить уклон, выровняв землю везде, где это возможно. Всегда звоните по номеру 811 перед копанием, чтобы не задеть инженерные коммуникации.
При укладке тротуарной плитки на плоской поверхности используйте нити и уровень, чтобы выровнять участок, чтобы обеспечить двухпроцентный уклон для дренажа. Поскольку вы готовитесь к укладке брусчатки на склоне, вам, скорее всего, не нужно об этом беспокоиться, так как уклон будет уже больше двух процентов. Используйте свой уровень, чтобы проверить свой уровень и сделать землю как можно более ровной.
Дренаж чрезвычайно важен при работе со склоном, потому что, когда идет дождь, вода должна где-то существовать и набирать больше силы при движении вниз по склону.
Обязательно примите во внимание дренаж, независимо от того, нужно ли вам включить дренажные каналы, всплывающие окна, дренажный насос, систему дренажных бассейнов или комплексную дренажную систему, которая связывает все ваши водосточные трубы и поверхностные стоки с различными основными выходами на улицу, ведущими к ливневая канализация.
Уплотнение подстилающего слоя является важным этапом при укладке любой брусчатки и является неотъемлемой частью долговечности и целостности вашей дорожки. Это еще более важно при установке на склоне, поскольку вам необходимо принять дополнительные меры предосторожности для ограничения эрозии. Используйте трамбовку, чтобы утрамбовать почву и создать прочную основу для брусчатки.
Необязательный шаг 7: Установка геотекстильной ткани Опять же, некоторые люди пропускают этот шаг, чтобы сэкономить немного денег, но мы не рекомендуем это делать. Чтобы установить ткань, разверните ее, обрежьте по размеру и закрепите кольями или скобами.
Абсолютно рекомендуется для условий глинистой почвы.
Для пешеходной дорожки около четырех дюймов дорожного основания класса II будет достаточным основанием для брусчатки. Насыпьте первые два дюйма основания дороги по всей дорожке, а затем используйте трамбовку, чтобы максимально ее уплотнить. Добавьте еще два дюйма основания дороги поверх этого, используйте садовый шланг, чтобы намочить участок, и используйте трамбовку, чтобы уплотнить его. Продолжайте этот процесс смачивания и уплотнения, пока не уплотните основание настолько, насколько это возможно.
Шаг 9: Добавление и засыпка песка для подсыпки Важно, чтобы на этом этапе вы использовали песок для подсыпки, а не какой-либо другой тип песка. Песок для подсыпки состоит из зерен с острыми углами, что делает его более эффективным для фиксации брусчатки. Установите направляющие для стяжки, насыпьте песок на место установки, используйте грабли, чтобы выровнять его, и используйте 2 × 4, чтобы равномерно выровнять песок на глубину один дюйм.
Для укладки тротуарной плитки на склоне этот шаг займет больше времени, чем при укладке на ровной поверхности. Однако ваше терпение окупится, поскольку правильная установка поможет вам избежать опасности споткнуться или некрасивого законченного проекта.
Следуя выбранному шаблону, начните укладывать брусчатку в нижней части дорожки. Начните с брусчатки в середине дорожки и продвигайтесь к границам. Таким же образом продвигайтесь от нижней части дорожки к верхней. Используйте лезвия по бетону на циркулярной пиле, чтобы разрезать брусчатку, чтобы приспособиться к уклону склона, когда вы продвигаетесь вверх по дорожке. Например, вам может потребоваться сделать асфальтоукладчики более узкими, чтобы ваша укладка плавно поднималась по склону, сохраняя при этом ровную поверхность для ходьбы.
Опционально Шаг 11. Установка дополнительных связующих балок Бетонные связующие балки обычно устанавливаются по внешнему периметру, где брусчатка упирается в любые мягкие поверхности, такие как трава, гравий, грязь и т.
д., и их назначение заключается в том, чтобы предотвратить боковое смещение асфальтоукладчиков. Для дополнительной уверенности вы можете включить/вставить бетонную связующую балку через каждые 10-15 футов. Что это делает, так это добавляет еще один слой поддержки и по существу блокирует и/или удерживает асфальтоукладчики в пределах каждого пролета в 10-15 футов, что рассеивает давление/нагрузку.
Чтобы обеспечить долговечность ваших инвестиций, важно установить бордюр. Это может быть деревянный или пластиковый ландшафтный бордюр, или вы можете установить бордюр из брусчатки, что требует больше усилий, но выглядит гораздо лучше.
Этап 13: Финишная обработка швов Насыпьте на укладку песок для швов, чтобы заполнить швы между брусчаткой. Утрамбуйте песок трамбовкой или виброплитой и обязательно используйте подушку, чтобы не повредить брусчатку. Используйте метлу, чтобы удалить лишний песок с тротуарной плитки.
