Уклон отмостки по снип: Уклон отмостки на 1м СНИП

что это такое, сколько составляют, нормы к ширине, минимальной толщине, какой должна быть высота, оптимальная глубина?

Отмостка является элементом здания, с помощью которого уменьшается нагрузка на гидроизоляцию основания объекта.

Она служит для отвода воды за границы периметра строения, тем самым защищает опорные части постройки от затопления атмосферными осадками, особенно в период осенне-весеннего максимума.

Это дает возможность сократить объем влаги рядом с фундаментом и избежать процессов приводящих к преждевременному выходу гидроизоляции из эксплуатации.

В этой статье поговорим о размерах отмостки: угле уклона, ширине и высоте, толщине и глубине конструкции, от чего они зависят.

Содержание

• 1 Какими нормами регулируются размеры конструкции?
• 2 Угол наклона — что это такое?
  • 2.1 Для чего он нужен?
  • 2.2 Можно ли обойтись без него?
  • 2.3 Сколько составляет?
• 3 Требования к другим параметрам
  • 3. 1 Ширина
  • 3.2 Толщина
  • 3.3 Какой должна быть высота?
  • 3.4 Оптимальная глубина
• 4 Как правильно рассчитать?
• 5 Площадь
  • 5.1 Как ее посчитать?
• 6 Важность соблюдения
• 7 Заключение

Какими нормами регулируются размеры конструкции?

Требования к строительству отмостки разрозненны и указаны в нескольких директивных документах СНиП, СП и ГОСТ, которые требуют от застройщика создавать конструктивную защиту для дома в виде отмостки. Кроме того параметры и технология ее строительства предусматривается в «Рабочей Документации» строительного проекта.

Нормативы, предусматривающие параметры возведения отмостки здания:

• СНиП 2.02.01-83,
• СП 82.13330.2016,
• ГОСТ 9128-97,
• ГОСТ 7473-94.

Данными нормами предусмотрено, что при строительстве здания вокруг периметра должна устанавливаться водонепроницаемая отмостка с замкнутым контуром. Для ее обустройства выполняют основу из местного утрамбованного грунта 15 см.

Пирог ее зависит от ее конструкции, климатических и географических особенностей района строительства. Характеристика бетона по морозостойкости должна соответствовать условиям, которые предъявляются к дорожному бетону, конструкция должна иметь уклон в поперечном направлении.

Угол наклона — что это такое?

Уклон отмостки — это отношение разницы по высоте 2-х точек, верхней и нижней, к расстоянию между ними.

Уклон может устанавливаться в градусах или измеряться в процентах. При разработке проекта отмостки обычно уклон обозначается в процентах, чтобы не делать ошибок в расчетах и монтаже.

При проверке уклона, с тем чтобы не выполнять трудоемкие математические подсчеты разработали особый инструмент — уклономер. На рейку укрепляется особая рамка, с маятником внутри, на котором расположен груз и указатель.

Рейку ставят на горизонтальном участке конструкции и по указателю на шкале устанавливают числовое значение в градусах, что позволяет легко перевести градусы в % по таблицам от 1 до 10.

Для чего он нужен?

Уклон отмостки — очень существенная характеристика, от которой зависит функциональность защитного элемента. При обильных природных осадках, если вода не будет отводиться, она сможет поступать к фундаменту через рядом расположенный грунт, что постепенно приведет его и цоколь к деформации.

Уклон планируется от фундамента здания, с тем, чтобы жидкая среда отводилась в почву. В соответствии с требованиями СНиП, он устанавливается исходя из размера ширины отмостки и вида строительного материала.

Можно ли обойтись без него?

Очень маленький уклон выполнять запрещено, в особенности на мягких отмостках, а большой угол зимой будет аварийным из-за обледенения. Огромные негативные последствия будут у дома с отмосткой без уклона, возведенного на пучинистом грунте.

В зимнее время грунт пропитается водой, которая будет расширяться при замерзании, что создаст неравномерно распределенное давление на конструкционных элементах.

Наиболее распространенные последствия в нарушении функциональности дома при отсутствии уклона отмостки:

• подтопление цоколей и техподполий;
• появление на стенах биозагрязнений, повреждающих несущие конструкции и вызывающих серьезные болезни у людей;
• повреждение внешней и внутренней отделки помещений;
• разрушение опор строения, с последующим снижением несущей способности, с возникновением недопустимых деформаций.

Сколько составляет?

Уклон конструкции устанавливают в зависимости от принятого стройматериала:

1. Для щебеночных разновидностей в пределах от 5 до 10%, к примеру, при ширине основания в 1 м уклон устанавливается от 5 до 10 градусов.
2. При укладке наружного слоя из асфальтобетонных материалов этот показатель уменьшается от 3 до 5%.

Застройщик должен понимать, что значит принятый уклон. К примеру, уклон для конструкции, имеющей бетонное финальное покрытие 5%, значит, что на 1 метр ширины высота изменяется на 0,05 м.

Требования к другим параметрам

Кроме уклона, значимым показателями являются при возведении защитной конструкции ее ширина, глубина и высота, которые зависят от типа и уровня промерзания почвы и дополнительной функциональной принадлежности конструкции, например, предназначенной для передвижения только людей или транспорта.

Ширина

Ширина конструкции устанавливается с учетом разновидности грунтов. Для глиняных почв двух типов:

• первый устойчивый и не проседающий под своей весовой нагрузки либо его проседание не превышает 0.05 м и вызвано внешними факторами;
• второй — проседающая под собственным весом глина.

Практическими измерения установлено, что минимальная ширина конструкции для 1-го типа грунтов принимают свыше 0.700 м, а для 2-го – свыше 1.0 м.

Она будет достаточной, если будет выступать на 0.20 м больше выхода кровли над внешними стеновыми конструкциями при расположении на стандартных грунтах и 60 см — для глиняных почв 2-го типа.

Решение по ширине конструкции также зависит от предназначения, которое на нее возлагает застройщик:

• только защитные для основания и цоколя;
• комбинированная для защиты и активного перемещения пешеходов к садовым павильонам и вспомогательным помещениям;
• для защиты и движения транспорта, например, к гаражу.

Толщина

Не менее важной характеристикой, которая учитывается при возведении такого элемента, считается ее толщина.

Она напрямую связана с размерами слоев пирога и ее суммой:

1. Подушка из песка по нормативу составляет от 100 до 150 мм.
2. Щебеночный слой либо засыпка гравием от 60 до 100 мм.
3. Бетон либо иное финишное покрытие от 70 до 120 мм.

Таким образом, минимальная толщина конструкции может быть 230 мм, а наибольшая от 370 мм.

В том случае если застройщик планирует дополнительно возвести конструкцию, как пешеходную дорожку около строения, то строительные нормы предъявляют серьезные требования к этому показателю: одностороннее движение для инвалидов-колясочников -1,2 м, для двухстороннего перемещения — 2 м.

Толщина слоев пирога обязана соответствовать нормам СНиП 2.05.02.85 для дорожек с пешеходно-транспортным назначением:

• бетон низких марок, 16 см;
• щебень/гравий, с обработкой вяжущими растворами,18 см;
• щебень, укатанный по принципу заклинки, 19 см.

Какой должна быть высота?

Высота отмостки диагностируется не от начала укладки пирога, а от нулевого показателя уровня земли. Ее размер ограничен минимальным показателем — 5 сантиметров над уровнем почвы. Для пешеходной дорожки требования более строгие в отношении высоты, которая связана с устройством усиленной подушки.

При применении бетонированной отмостки, высота по наружной кромке принимается — 10 см при небольшой нагрузке, а высота у стены объекта вычисляется по принятому уклону.

Оптимальная глубина

Глубина этого защитного элемента напрямую связана с типами грунта в районе строительства. При пучинистых грунтах по строительным нормам рекомендуется выполнять выемку глубиной не менее 0. 4 м. Для этого убирают верхний плодородную землю и некоторую часть пучинистого слоя.

На подготовленное по периметру основание траншеи утрамбовывают песчаную подушку с формированием уклона от строения от 2 до 5%. Песок укладывается слоями по 50-100 мм, каждый слой тщательно увлажняют и трамбуют.

Очень важно застройщику проконтролировать, чтобы уровень заглубления ее не превышал 1/2 от глубины промерзания почвы. Этот показатель можно уточнить в таблице либо получить такую информацию в местном органе архитектуры.

Как правильно рассчитать?

Перед тем как начинать строительство, тщательно измеряют дом по длине и ширине и прорисовывают схему, чтобы точно рассчитать размеры отмостки.

Поскольку она имеет уклон, для определения площади и периметра недостаточно будет знать только габариты дома. К ним потребуется применить расчеты стороны треугольника по углу наклона и сторонам.

Пример расчета отмостки шириной в 1 м, уклоне 5 град при плане дома 10х10 м. По формулам для прямоугольного треугольника, имеющего соответственно углы: 90, 5 и 85 град, формула внешней Д будет равна:

• 1/sin85 = Д/sin 90;
• Д = 1* sin90/sin85=1.004 м.

По формулам для прямоугольного треугольника рассчитывают ее сторону, которая является толщиной отмостки около стенки постройки, в данном случае она будет равна 0.087 м

Площадь

Площадь отмостки — это площадь конструкции в горизонтальном сечении по внешней границе. Если периметр дома имеет форму прямоугольника, площадь отмостки можно получить путем умножения стороны Д на его периметр: 1.004*(2*10+2*10) = 40,16 м2.

В том случае, когда строение обладает нестандартной конфигурацией, при определении ее разбивают на несколько элементарных фигур и с учетом допустимого уклона по вышеуказанному порядку производят расчеты.

Одновременно с этим визуальное сечение прокладывается по цоколю с учетом всех выступающих частей: крыльцо, веранда, галерея, пандус и другие элементы здания, которые опираются на несущие конструкции фундамента.

Точное знание площади отмостки относится к важному показателю строительства, от которого зависит правильный выбор технологии и строительных материалов, а также определения количества и стоимости.

Для жилых домов данный размер ложится в основу раздела по благоустройству территории, в котором определяются все необходимые характеристики конструкции. На основании проекта, типовых технологических карт, расценок на СМР, норм затрат труда и расхода материалов определяется технология, трудозатраты и стоимость строительства отмостки.

Как ее посчитать?

Для того чтобы посчитать площадь, необходимо знать уклон отмостки, ширину и периметр дома. Прорисовывают схему дома и отмостки и разбивают на простейшие фигуры. В простейшем случае, дома в плане 10х10м, это будет 1 прямоугольник со сторонами — 10Х10м и 4 прямоугольника со сторонами 1Х1 м.

Пример расчета для дома прямоугольного сечения с размерами в плане АхВ= 10х10 м:

• периметр дома , 40 м;
• количество внешних углов , 4 шт. ;
• ширина S, 1 м.

Слои пирога:

1. Брусчатка, 100 мм.
2. Гидроизоляция, 10 мм.
3. Бетон, 100 мм.
4. Утеплитель, 10 мм.
5. Гравий/щебень, 300 мм.
6. Песок, 200 мм.
7. Общая ширина, 720 мм.

Результаты расчета:

1. Площадь: ((2*10+2*10)+4*(2*1 +2*1))*1.004= 44.176 м2, с учетом уклона и 44 м2 без уклона.
2. Объем: 44* 0.72=31.8 м3.
3. Геотекстиль: 44,176 м2.
4. Арматурная сетка: 44,176 м2.
5. Гидроизоляция: 72.4 м2.
6. Брусчатка: 44,176 м2.
7. Бетон: 4.4176 м3.
8. Утеплитель: 2.2 м3.
9. Гравий: 13.25 м3.
10. Песок: 8.831 м3.
11. Длина опалубки: 48 м.
12. Площадь опалубки: 34.08 м2.

Важность соблюдения

Надежно защитить фундамент и гарантировать продолжительный срок эксплуатации дома может только качественная отмостка.

Правильное соблюдение ее главных размеров по СНИП/ГОСТ/СП обеспечит защиту:

• цоколя от влияния атмосферной влаги;
• целостности основания дома;
• термоизоляции подпольного помещения;
• грунта от замерзания;
• фундамента от уничтожения корнями деревьев;
• вспучивания слоя грунта.

Застройщик должен следить, чтобы конструкция выступала за крышу на 200 мм, что обеспечит качественное водоотведение, если выдержать условие уровня наклона в сторону противоположную от цоколя сооружения.

Нарушение глубины может вызвать разрушение фундамента и цоколя дома из-за зимнего пучения грунта, опасного неравномерным боковым напряжением, способным создать перекос в несущей конструкции.

Самая важная и полезная информация по строительству отмосток собрана в этом разделе.

Заключение

Как и к каждой конструктивной части дома, к отмостке предъявляются высокие требования, которые должны соблюдаться всеми застройщиками. Особенно важны ширина, высота и угол наклона, зависящие от конструктивных особенностей дома, климатических условий и состояния грунта.

Зная, как профессионально выполнить отмостку, можно не только обеспечить продолжительный срок эксплуатации дома и основных его элементов, но и сохранить значительные средства, выполняя технологию ее возведения своими силами.

Как правильно и из каких материалов делается отмостка вокруг дома

Высота нижнего слоя не должна превышать 0,2 м. Плодородный пласт перед его укладкой удаляется. Песчаную подушку формируют на хорошо утрамбованной глинистой основе.

Верхний край дорожки должен быть у фундамента, тогда вода будет стекать на грунт. По нормам его толщина зависит от материала и ширины отмостки:

Важно! Отмостка вокруг дома не должна быть слишком пологой. При большем наклоне вода лучше отводится от фундамента и цоколя.

• Плотная основа – нижний слой.
• Дренирующий слой, для которого используется галька или щебень.
• Слой гидроизоляции из качественных пленочных материалов.
• Теплоизоляционный слой, который не позволит отмостке промерзать. Также он защищает от вспучивания грунта, расположенного рядом с фундаментом.
• Верхнее покрытие, которое, как правило, выполняется из бетона. Оно не только защищает постройку, но еще и дополнительно выполняет декоративную роль. За счет верхнего слоя вода не проникает в подвальные помещения и не вредит цоколю.

Во время изготовления конструкции вокруг дома очень важно соблюдать определенные требования и правила. Также стоит учитывать соответствующие нормы, которые прописываются в СНИП.

Требование СНИП к уклонам отмостки

Согласно СНИП отмостка должна иметь ширину в 1 метр.

В том случае, если на участке присутствуют глинистые грунты, которые могут навредить состоянию дома, то тогда стоит увеличить толщину песчаной подушки вплоть до 30 сантиметров.

Очень важно в данной ситуации учитывать еще и свес крыши. Ширина конструкции во многом будет зависеть от этого показателя. Ее ширина должна быть как минимум на 20 сантиметров больше, чем свес кровли.

Уклон отмостки должен начинаться непосредственно от фундамента здания. Это позволит воде без каких-либо препятствий стекать и впитываться в почву. Уклон отмостки будет зависеть от того, какую она имеет ширину и какой именно материал использовался для ее создания.

• Если использовался щебень или булыжник, а ширина отмостки не превышает 1 метр, то ее уклон должен составлять примерно 5-10 градусов.
• В случае с бетоном или асфальтом, уклон будет составлять 3-5% от ширины отмостки.

Защита бетонной отмостки

Данная конструкция предусматривает плотное прилегание к цоколю дома. Малейшие щели способны нарушить герметичность покрытия и привести к проникновению воды к фундаменту здания. Для исключения разрушения бетонного покрытия при температурных перепадах, выполняются деформационные швы с шагом 0,170-0,20 м и по углам.

Для этих целей применяют ламинированную фанеру либо деревянные рейки, которые перед установкой покрывают отработанным маслом или битумной мастикой.

Внутренняя гидроизоляция производится обмазочными или рулонными материалами, создающими под стяжкой дополнительную прослойку.

Самым эффективным методом упрочнения покрытия из бетона считается железнение, выполняемое 2-мя способами:

1. Поверхность свежезалитого бетона покрывают сухим цементом М400 либо М300 и выполняют затирку с полировкой.
2. Через 2-3 недели после заливки на бетон наносят жидкий раствор цемента и заглаживают.

Утепление отмостки теплоизоляционным материалом между слоями обеспечивает дополнительную защиту от промерзания грунта. Следует учесть, что ширина отмостки при этом увеличивается.

Отмостка это часть здания снип 111 10

› Юридические советы

Отмостка — это многофункциональная защитная конструкция, опоясывающая любое здание вне зависимости от его функционального назначения, шириной 0,8-3м, зачастую утепленная, непременно с водоотталкивающим покрытием. Разберёмся с функциональностью этого элемента.

Самой важной функцией отмостки является защита фундамента или цоколя здания от прямого контакта с водой(осадками). Таким образом, отмостка должна плотно прилегать к стенкам фундамента или цоколя здания.

В нашем регионе(Санкт-Петербурге и Ленобласти) отмостка — самый актуальный конструктивный элемент для защиты зданий, учитывая наши погодные условия и затяжные дождливые сезоны. Чтобы вода не застраивалась, отмостку в обязательном порядке делают с уклоном для стока воды от дома не менее 15-20 мм на 1 м.

По старым нормам(в СССР) отмостку делали с уклоном 50-100 мм на 1 м. Т.е. возле фундамента отмостка выше, а край для стока гораздо ниже. Конечно, такой уклон очень хорош для стока воды, но ходить по такой дорожке крайне неудобно, т.е. теряется функция пешеходной зоны вокруг здания.

Для того чтобы сохранить эту функцию, уклон для отмостки делается с учётом норм для укладки тротуара, например, по СНиП II-К.3-62: 3.15. Поперечные уклоны тротуаров и пешеходных дорожек принимают от 10 до 15%. Данный уклон является достаточным для стока воды и наиболее удобным для передвижения по отмостке, как по пешеходной дорожке.

Несомненно, отмостка играет и эстетическую роль, но это уже второстепенно. Поскольку отмостка совмещается с пешеходной дорожкой, то стоит подумать и насчёт оптимальной ширины. Согласно СНиП 3.04.01-87 табл. 20, СНиП III-10-75 п. 3.26: Ширина отмостки должна быть: при глинистых грунтах — не менее 100 см; при песчаных грунтах — не менее 70 см.

Но данная ширина отмостки делает её узкой для комфортного передвижения по ней, поэтому оптимальной шириной будет значение в 1,25 м. Важно! Ширина отмостки также должна быть установлена так, чтобы отмостка выступала на 20-30 см от края свеса крыши, чтобы осадки, стекающие с крыши, попадали на отмостку, а не на местные грунты, размывая их.

Для продления срока службы отмостки необходимо оборудовать карнизы крыши надёжной водосточной системой для организованного сбора осадков и локального водостока по встроенному в отмостку желобу.

Далее для устройства отмостки выбирается тип покрытия. Основным требование к покрытию является его водонепроницаемость.

Для этих целей используется мелкий булыжник, бетон, асфальт, тротуарные плиты, глина.

Наша компания предлагает обустройство отмостки из асфальтобетона. Множество построек в России оснащено именно асфальтобетонными отмостками.

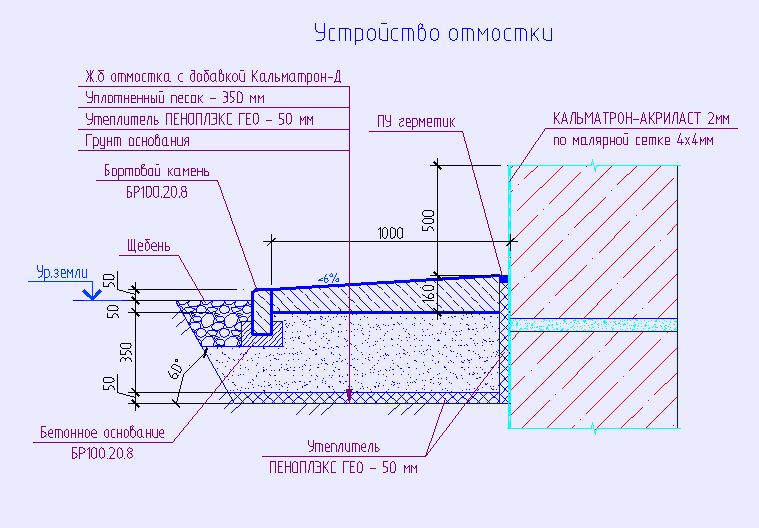

Устройство отмостки: ширина, высота, уклон согласно СНиП

Впользу данного покрытия говорит его финансовая рентабельность, ремонтопригодность и несомненно долгосрочность. Как и все работы связанные с асфальтированием, устройство отмостки должно быть выполнено в строгом соответствии технологии. Все отмостки состоят из двух конструктивных слоёв: подстилающего и покрывающего. Работы начинаются с устройства подстилающей слоя.

Для асфальтобетонного покрытия его выполняют в следующем порядке: 1. По периметру здания вырывается траншея глубиной не более 30 см. Ширина траншеи должна соответствовать нормативам обустройства отмостки и выбранной функциональности. 2.

Утрамбовываем местные грунты для создания ровного и уплотненного основания для укладки оставшихся слоёв отмостки. 3. Далее делаем слой из песка или глины, чтобы сыпучие материалы не проникали глубоко в почву, разравниваем, при необходимости трамбуем. 4.

По краям траншеи устанавливаем бортовые камни. 5. Для предотвращения роста корневищ крупных растений(деревьев или кустарников) под отмосткой и вследствие этого её разрушения, наша компания рекомендует использование геотекстиля.

Кроме того, геотекстильный материал предотвращает вдавливание щебня в основание, защищая отмостку от проседания. 6. После укладки геотекстиля засыпается слой гравия или щебня среднего по крупности, разравниваем. Толщина слоя должна составлять порядка 15см. 7.

Завершающим этапом идёт укладка асфальтобетонного полотна толщиной в 5 см.

Подводя итог, хотелось бы ещё раз напомнить о необходимости обустройства отмостки.

Наша компания советует не пренебрегать этим важным конструктивным элементом здания для защиты его фундамента и цоколя от быстрого износа.

Помните, действия, направленные на сохранение целостности фундамента, в будущем экономят немалую сумму денег на его ремонт! В свою очередь, мы гарантирует качество выполняемых работ.

Отмостка СНиП

Правила устройства отмостки

регулируются целым рядом нормативных документов, в каждом из которых прописано множество требований. Поэтому искать СНиП на отмостку как единственные нормы нет смысла: если хотите делать все с соблюдением требований, то придется соблюдать их все.

В свое время я собрал довольно большой ряд выдержек из требований к устройству отмосток для подачи в суд на службу заказчика, ибо ее представители грубо нарушили правила составления сметной документации, отразив в ней как неверные, так и несуществующие значения. Разберем все последовательно.

Источник: https://yutika.ru/otmostka-jeto-chast-zdanija-snip-111-10/

Отмостка по ТИСЭ

Финальная отделка основания типа ТИСЭ производится следующими способами:

• бетонирование;
• обшивка цокольной части сайдингом или камнем.

Главное в этом деле –правильно выбрать листовой материал, который должен иметь хорошую влагостойкость, обеспечивая в зимнее время скольжение поднимающейся отмостки без разрушения облицовки цоколя.

Оптимальный вариант –плиты ПСП, керамогранит, листовой шифер и другие влагостойкие материалы, которые будут подниматься и скользить вместе с отмосткой по ростверку, закрывая зазор между ним и грунтом. По своему верхнему уровню дорожка может быть на несколько сантиметров выше нижней кромки ростверка и подниматься выше.

Общие требования к отмостке по СНиП

Перед тем как вводить в поисковую систему «отмостка фото», нужно знать, что существует целый свод норм и стандартов, которым должна соответствовать эта конструкция. Правильное устройство, уклон отмостки и другие важные моменты регулируются целым перечнем нормативных документов.

СНиП – это множество требований по укладке, которые собраны в единый документ. Рассмотрим основные требования и правила, которым должна соответствовать конструкция отмостки:

1. Должна плотно примыкать к зданию по периметру.
2. Уклон должен быть не более 10%, но не менее 1% и направление его должно быть от стены здания.
3. Наружная кромка не должна иметь искривлений.
4. Качество бетона должно соответствовать стандартам, предъявленным к дорожному бетону, не допускается наличие трещин, впадин, искривлений.
5. Нижним слоем отмостки должен быть уплотненный грунт.
6. На стыке стены дома и отмостки должен оставаться компенсационный слой.

Должна соответствовать отмостка СНиП и своей толщиной – не менее 15 см. При использовании отмостки в качестве пешеходной зоны, для стоянки автомобиля она также должна полностью соответствовать нормам СНиП. В этом случае желательно соорудить тротуар.

К тому, как должна укладываться отмостка, СНиП тоже предусмотрены. Слишком крутой уклон может постепенно разрушать внешний край, поэтому его стоит избегать.

Стоимость работ и затраты на приобретения строительных материалов можно рассчитать в смете. Это поможет сэкономить и предотвратить приобретение лишнего материала, который в дальнейшем не понадобится или будет использован лишь частично.

Все, что вам нужно знать о требованиях к рампе ADA | ADA Solutions

Требования Закона об американцах-инвалидах (ADA) продолжают обновляться более чем через три десятилетия после принятия закона, при этом по-прежнему действуют мандаты на то, чтобы сделать общественные места доступными для инвалидных колясок, ходунков и мотороллеров с помощью пандусов. ¹

Это означает, что ваше учреждение должно иметь пандус, соответствующий требованиям ADA, к 2021 г., если он обслуживает общественность, и придерживаться требуемого типа пандуса. Расположение, размер и уклон — вот лишь некоторые факторы, которые следует учитывать. Действуют те же требования, только с некоторыми предложенными изменениями в языке; они включают параллельное выполнение таких конструкций, как циклы, блоки и итерация контейнера, а также параллельное сокращение. ²

Важность бордюрного пандуса ADA

Для людей с ограниченными возможностями края бордюра и другие опасности могут быть весьма опасными. Требования ADA к бордюрным пандусам помогают предотвратить такие ситуации, как падение людей с инвалидных колясок или скутеров или спотыкание при использовании трости или ходунков. Доступность также является важным фактором, поскольку федеральные законы рассматривают ограничение доступа в общественные места как форму дискриминации. ³

Чтобы помочь вам лучше понять последние спецификации и требования к пандусам ADA, мы ответим на некоторые вопросы, которые мы часто получаем от владельцев бизнеса, управляющих зданиями и строительных компаний.

Где бордюрные пандусы и пандусы требуются ADA?

ADA требует, чтобы бордюрные пандусы и пандусы были установлены вдоль любого доступного маршрута в общественном месте, вдоль пути, где перепад высоты превышает ½ дюйма. В качестве альтернативы объект может использовать лифты или платформенные/кресельные подъемники для обеспечения доступности. ¹ Кроме того, маршруты доступности с уклоном 5 % или более должны быть оборудованы пандусами, отвечающими требованиям ADA.

Раздел §405 требований к бордюрным пандусам ADA на 2021 год охватывает следующие стандарты проектирования бордюрных пандусов ADA:

• Ширина в свету: Ширина рампы между поручнями рампы должна быть не менее 36 дюймов.
• Подъем: максимум 30 дюймов за прогон, без ограничения количества прогонов.
• Беговой уклон: максимальный уклон 1:12 или изменение высоты на один фут каждые 12 футов.
• Поперечный уклон: ADA допускает максимальное соотношение 1:48.
• Изменения: разрешены на беговых дорожках с ограниченным пространством, например:
  • Максимум 1:10 с максимальным подъемом 6 дюймов
  • Максимум 1:8 с максимальным подъемом 3 дюйма
  • Уклон не более 1:12

Какие дополнительные требования к размерам бордюрного пандуса?

Бордюрный пандус должен занимать пространство шириной 36 дюймов, не включая поручни. Перила необходимы, если пандус поднимается более чем на 6 дюймов. Его ширина не должна уменьшаться за счет углублений, расклешенных сторон или других конструктивных особенностей. Единственным исключением является использование оборудования, необходимого для любой выполняемой работы. ¹

На слишком длинном пандусе может быть трудно передвигаться в инвалидной коляске или с ходунками. Однако ADA не ограничивает длину, если бордюрный пандус или пандус не превышает 30 дюймов в высоту. Большие пандусы можно сконфигурировать как серию небольших подъемов, или вместо них можно использовать кресельный или платформенный подъемник.

Что означают требования к уклону бордюрных пандусов и пандусов?

Уклон – это отношение высоты пандуса к его длине. Бордюрный пандус ADA должен иметь соотношение не более 1:12 или уклон не более 8,33%. ADA также требует, чтобы уклоны были одинаковыми от начала до конца; пандус должен иметь равномерный уклон. Есть только несколько исключений из этого правила, которые зависят от строительных материалов.

Пандусы с поперечным уклоном являются единственным исключением. Максимальное соотношение поперечного уклона здесь составляет 1:48. Боковые раструбы, используемые с определенными конструкциями бордюрных пандусов, имеют соотношение только 1:10. ¹

Каковы последние требования ADA к посадкам?

Площадка, которая должна быть установлена ​​вверху и внизу пандуса (между отдельными секциями), должна иметь длину не менее 60 дюймов и ширину 36 дюймов. ¹ Его уровень не должен превышать соотношение 1:48. ¹ Для промежуточных площадок между проходами должна быть не менее 60 дюймов ширины в чистоте и минимальной длины 60 дюймов. Поручни, вертикальные стойки, краевые протекторы или другие элементы не могут загораживать путь.

Удлинители поручней также необходимы в верхней и нижней части прогона. Их длина должна быть не менее 12 дюймов. Хотя удлинитель должен двигаться в том же направлении, что и пандус, он может поворачиваться или обхватывать поручни, если он является непрерывным, или следует внутреннему повороту пандуса с изгибом или обратным ходом. Конструкция бордюрных пандусов и пандусов, площадок и днища бордюрных переходов также должна препятствовать скоплению воды.

Дверные проемы могут быть установлены на лестничных площадках. В таких случаях пандусы могут перекрывать дверные проемы, но дверь не может открываться на посадочную площадку. Иногда сложно избежать дублирования. Если этого нельзя избежать, ADA рекомендует настроить дверь так, чтобы она открывалась в направлении, противоположном лестничной площадке.

Нужны ли боковые расширители?

Боковые расширители уменьшают риск споткнуться. Они не требуются на бордюрных пандусах, но необходимы, когда недостаточно места для верхней площадки. Пользователю инвалидной коляски может понадобиться боковой расширитель для маневрирования, если пространство для посадки ограничено. Для облегчения маневрирования в таком случае можно установить бордюрные пандусы параллельного типа.

Однако боковые расширители, как правило, не обеспечивают места для размещения инвалидных колясок. Это можно решить, соответствующим образом изменив бордюрный пандус. Площадка должна быть не менее 36 дюймов в длину и иметь место для человека, использующего инвалидную коляску, чтобы подойти, выйти или повернуть на пандусе, не касаясь расширяющейся стороны составного склона.

Где можно использовать сборные бордюрные пандусы?

ADA разрешает застроенные бордюрные пандусы. Они добавляются к бордюру, чтобы обеспечить доступ, и могут быть либо пристроены к бордюру на улице, либо прорезать его. Их также можно использовать на парковках. Однако застроенные пандусы не могут выступать на парковочные места, полосы движения или подъездные проходы.

Встроенные бордюрные пандусы могут иметь боковые расширители с максимальным уклоном 1:10 с каждой стороны. Альтернативные конструкции могут использоваться, когда застроенный бордюрный пандус невозможен. Альтернативный пандус должен проходить параллельно тротуару с площадками не менее 48 дюймов или шире у основания. ¹

Может ли пандус или пандус быть изогнутым или круглым?

Изогнутый или круглый пандус не соответствует стандартам ADA, поскольку он небезопасен и непрактичен для пользователя в инвалидной коляске. Его радиус должен быть достаточно большим, чтобы обеспечить соответствующий поперечный уклон. Составные уклоны нарушают требования ADA к бордюрным пандусам, если поперечный уклон не соответствует требованиям. Пандус должен иметь ровную площадку везде, где есть изменения направления, иначе поверхность будет неровной.

Можно ли сделать пандус переносным или добавить его позже?

Только если он обслуживает временную постройку. В противном случае все бордюрные пандусы и пандусы должны быть установлены при первоначальном строительстве или при выполнении переделок. Единственное исключение — когда требуется доступ к приподнятому рабочему месту или залу суда.

Можно ли использовать приподнятые переходы вместо бордюрных пандусов?

Это разрешено, если весь переход находится на той же высоте, что и бордюр. При установке фальш-перехода исключается срез бордюра, а установка может способствовать снижению скорости движения. Однако требования к высоте, ширине и маркировке могут различаться в зависимости от местного законодательства.

Каковы требования к пандусам на островах?

Тротуарные пандусы, соответствующие требованиям ADA, с обеих сторон острова должны быть разделены расстоянием не менее 48 дюймов. Таким образом, у людей, использующих инвалидные коляски, есть место, чтобы пройти один пандус, прежде чем добраться до второго. Если остров недостаточно широк, можно использовать ровный проход.

Каковы требования к пандусам на перекрестках?

В соответствии со стандартами проектирования бордюрных пандусов ADA, пандусы, используемые на отмеченном пешеходном переходе, должны полностью находиться в пределах этого пешеходного перехода. В то время как пересечения не должны быть отмечены, пандусы должны быть размещены перпендикулярно углам в пределах отведенного пространства. Расклешенные стороны исключены из этих требований. Проем пандуса может быть совмещен с линией бордюра или ориентирован в сторону пешеходного перехода. ¹

Разрешены ли диагональные пандусы?

На пешеходном переходе можно использовать диагональный пандус. Это устраняет необходимость в двух отдельных пандусах. Должен быть зазор 48 дюймов внизу и сегменты по обеим сторонам, за раструбами, длиной 24 дюйма. Переход съезда на улицу должен находиться в пределах отмеченных пересечений обоих пешеходных переходов.

Обнаруживаемые системы оповещения, пандусы и пандусы

Помимо конкретных требований к пандусам и пандусам, ADA также включает раздел, касающийся использования обнаруживаемых систем оповещения на доступных маршрутах. Использование тактильных приподнятых куполов, также называемых усеченными куполами, вверху и внизу пандусов не всегда требуется. Тем не менее, они обязательны в метро, ​​​​на вокзалах и автобусных станциях, а также в других местах общественного транспорта.

Где требуются обнаруживаемые предупреждения на бордюрных пандусах?

Бордюрные пандусы с тактильными предупреждениями, соответствующие требованиям ADA, необходимы на автобусных, железнодорожных и других объектах, находящихся в ведении федеральных агентств, а также на междугородных и пригородных железнодорожных станциях. Обнаруживаемые предупреждения должны быть предусмотрены на посадочных платформах с открытой высадкой (включая объекты частного сектора). Министерство юстиции (DOJ) и Министерство транспорта (DOT) также требуют использования обнаруживаемых тактильных систем предупреждения. Их требования могут быть добавлены к требованиям ADA.

Министерство юстиции и Министерство транспорта требуют, чтобы приподнятые купола для бордюрных пандусов использовались в районах, получающих финансирование от Федерального управления автомобильных дорог, а также в федеральных, государственных и местных государственных учреждениях.

ADA также рекомендует другим учреждениям устанавливать панели с усеченными куполами, чтобы предупреждать людей с нарушениями зрения об изменениях поверхностей. Это включает в себя верх и низ пандусов. Это связано с тем, что люди используют пандусы и пандусы даже в тех областях, где федеральные, государственные или местные требования не требуют их использования.

Почему тактильные предупреждения не требуются для всех пандусов?

Совет по доступу имеет особые критерии для проезда по дорогам общего пользования, особенно по улицам и тротуарам, используемым людьми с нарушениями зрения. Тактильные предупреждающие поверхности также не требуются во всех опасных зонах транспортных средств, особенно там, где целесообразно снижение скорости транспортных средств, установка лежачих полицейских и использование обозначенных переходов.

Однако, если в соответствии с федеральными законами, законами штата или местными законами требуются тактильные предупредительные пандусы, они должны соответствовать специальным рекомендациям по расстоянию, размеру и контрасту с обычной поверхностью тротуара. Например, законы Калифорнии приняли желтый цвет как единственный разрешенный цвет, за некоторыми исключениями. В целом, ADA требует, чтобы усеченный купол имел определенные размеры:

• Высота: 0,2 дюйма
• Диаметр основания: от 0,9 до 1,4 дюйма
• Размер: от 50% до 65% диаметра основания
• Расстояние между куполами: не менее 0,65 дюйма от края до края и расстояние от 1,6 до 2,4 дюйма от середины одного купола до середины другого. ¹

В зависимости от расположения предупреждающих поверхностей их размещение может различаться. Хотя в некоторых районах тактильные поверхности необходимы только в переходных зонах, они должны проходить по всей длине платформы метро и железнодорожной станции.

Компания ADA Solutions предлагает монолитные заменяемые, накладные и радиусные системы различных цветов. Также доступны чугунные и фотолюминесцентные системы. Для получения дополнительной информации о требованиях ADA к бордюрным пандусам на 2021 год и помощи в выборе подходящих систем тактильного оповещения для вашего объекта, пожалуйста, свяжитесь с ADA Solutions по телефону (888) 927-2043 сегодня!

Источники:

1. https://www.access-board.gov/ada/guides/chapter-4-ramps-and-curb-ramps/
2. http://www.ada-auth.org/standards/2xrm/html/RM-0-2.html
3. https://www.ada.gov/pcatoolkit/chap6toolkit.htm
4. https://www.ada.gov/regs2010/titleII_2010/titleII_2010_regulations.htm#subpartd

3 правила безопасного рытья траншей: скатываться, укрепляться, защищаться!

27
дек, 2018 Джо Аббоницио, консультант по управлению рисками

• Претензии и управление рисками
• 4 комментария

Склонить его, укрепить его, защитить его — это слова, которыми нужно жить, если вы или ваши сотрудники подвергаются раскопкам. Управление по охране труда и здоровья определяет раскопки как любой искусственный разрез, полость, траншею или углубление на поверхности земли, образованное удалением земли. Выемка траншей и земляных работ подвергают рабочих чрезвычайно опасным опасностям. Обвалы представляют наибольший риск и гораздо чаще, чем другие несчастные случаи, связанные с земляными работами, приводят к гибели рабочих. Другие потенциальные опасности включают падения, падающие грузы, опасные атмосферы и инциденты, связанные с мобильным оборудованием. Обрушение траншей ежегодно приводит к десяткам смертей и сотням травм.

Согласно данным переписи смертельных производственных травм (CFOI), опубликованным Бюро статистики труда (BLS), в период с 2011 по 2016 год было зарегистрировано 130 смертельных случаев при рытье траншей и земляных работах. На частное строительство приходилось 80%, или 104 из этих погибших. В период с 2015 по 2016 год произошло тревожное событие: 49 % несчастных случаев при строительстве произошли в период с 2015 по 2016 год. Рост числа погибших в последние годы является верным признаком того, что для спасения жизней необходимо повышать осведомленность о безопасности при копании траншей.

Стандарты OSHA по рытью траншей и земляным работам можно найти в следующих документах: 29 CFR 1926.650, 29 CFR 1926.651 и 29 CFR 1926.652.

Требования включают:

• Траншеи глубиной 5 футов (1,5 метра) или более требуют защитной системы , если выемка грунта полностью не производится в устойчивой породе.
• Траншеи глубиной 20 футов (6,1 метра) или более требуют, чтобы защитная система была спроектирована зарегистрированным профессиональным инженером или основывалась на табличных данных, подготовленных и/или утвержденных зарегистрированным профессиональным инженером.
• Ежедневный осмотр траншей компетентным лицом перед входом рабочих и по мере изменения условий для устранения опасности земляных работ.
• Безопасный доступ и выход ко всем земляным работам, включая лестницы, ступени, пандусы или другие безопасные средства выхода для сотрудников, работающих при раскопках траншей глубиной 4 фута (1,22 метра) или глубже. Они должны быть расположены в пределах 25 футов (7,6 метра) от всех рабочих.

Защитные системы : Существуют различные типы защитных систем. Наклон включает в себя вырезание стены траншеи под углом, наклоненным в сторону от котлована. Укрепление требует установки алюминиевых гидравлических или других типов опор для предотвращения движения грунта и обвалов. Экранирование защищает рабочих за счет использования траншейных ящиков или других типов опор для предотвращения обвалов грунта. Проектирование защитной системы может быть сложным, поскольку необходимо учитывать множество факторов: классификацию почвы, глубину резания, содержание воды в почве, изменения, связанные с погодой или климатом, дополнительные нагрузки и другие операции поблизости.

Компетентное лицо: Компетентное лицо — это лицо, которое может определить существующие и предсказуемые опасности или условия труда, которые являются опасными, антисанитарными или опасными для сотрудников; и кто уполномочен принимать незамедлительные корректирующие меры для устранения или контроля этих опасностей и условий.

Общие правила копания и земляных работ

• Держите тяжелое оборудование вдали от краев траншей.
• Держите дополнительные грузы на расстоянии не менее 2 футов (0,6 метра) от краев траншеи.
• Знать, где расположены подземные коммуникации.
• Тест на низкое содержание кислорода, опасные пары и токсичные газы.
• Осматривайте траншеи в начале каждой смены.
• Осмотрите траншеи после ливня.
• Не работайте под поднятым грузом.

Работодатели, занимающиеся земляными работами, должны выявлять опасности, связанные с рытьем траншей, и обучать своих рабочих устранять или контролировать эти опасности. OSHA сделает приоритетной проверку открытых траншей, чтобы уменьшить количество травм и смертельных случаев. Они просят работодателей сделать то же самое. Для получения учебных материалов и дополнительной информации посетите веб-страницу OSHA «Темы безопасности и охраны здоровья», посвященную рытью траншей и земляным работам, по адресу http://www.
