Уклон дренажа: как рассчитать (инструкция) + примеры
как рассчитать (инструкция) + примеры
Вода – основа жизни, без нее не обойтись. Но во всем должна быть мера. Избыточность влаги на приусадебном участке может привести к серьезным неприятностям. Происходит заболачивание почвы. Корни растений начинают загнивать, насаждения гибнут. Застоявшаяся вода подмывает фундамент дома, проникает в подвальные отсеки, приводит к его преждевременному разрушению.
Содержание
- Как рассчитать какой уклон дренажа
- Способы закладки дрен
- Схема и порядок устройства
- Расчет угла наклона дренажа
- Уклон дренажной трубы на 1 метр
Единственное эффективное решение проблемы – установка дренажной системы. Владельцы участков, расположенных на склонах, могут подумать, что эти озабоченности не для них. Вода и так стечет сама по себе.
По теме: Дренаж участка за 5 шагов: как сделать своими руками
Опасное заблуждение. Если горизонт уклона меньше 8%, необходимость дренажа безусловна. Как, впрочем, и при более крутом расположении земельного участка. Однако в последнем варианте можно обойтись без смотровых колодцев. Стандарты позволяют.
Чтобы сбор и отвод воды с участка производился эффективно, необходимо предварительно провести гидравлические исследования. По их результатам выстраивается алгоритм действий, подбираются нужные материалы и конструкции.
Способы закладки дрен
Дренажные системы бывают двух видов – поверхностные и глубинные. В первом варианте дрены укладываются в небольшие (30-40 см) рвы. Второй метод установки более затратный, так как приходиться выкапывать глубокие траншеи.
Важно! На участке, расположенном на возвышенности, целесообразно устанавливать дренажную систему поверхностного типа. Это упросит перехват сточной воды.
Все зависит от состояния грунта и уровня закладки фундамента главного строения на участке. Нужно узнать, на какую глубину промерзает земля в данном регионе. Этой информацией наверняка располагает каждая местная строительная организация.
Нельзя прокладывать трубопровод над уровнем промерзания почвы. Иначе дренажная система в зимнее время года замерзнет и выйдет из строя. Нужно утеплить дрены или закопать их глубже, в незамерзающий грунт.
Поверхностный тип дренажной системы.Избыточная влага вредит не только растениям, но и постройкам, в том числе, основательным. В периоды весенних паводков грунтовые воды поднимаются, подмывая и разрушая фундаменты даже капитальных домов. Чтобы избежать подобных неприятностей, дренажную систему следует закладывать на полметра глубже фундамента.
Схема и порядок устройстваПосле того, как проведены необходимые геологические изыскания и установлен уровень местонахождения грунтовых вод, можно приступать к строительству дренажа на участке, находящегося на возвышенности.
Прежде всего, нужно исключить размыв грунта самопроизвольным водоотводом, спровоцированным крутизной склона. Для этого следует произвести следующие строительные работы:
- На самой высокой точке участка установить горизонтальную дрену.
- В нижней части склона создать аналогичную дренажную систему.
- Оба этих сооружения соединить перпендикулярными каналами.
- От дренажа, расположенного на нижнем уровне, провести отвод к дренажному колодцу.
Устройство дренажной системы во многом зависит от рельефа местности, на которой находится участок. Возможно, придется устанавливать для переходных площадок и подпорных лестниц точечные водоотводы, которые затем перейдут в линейную систему дрен.
Важно! Еще до начала строительных работ следует определить место, куда будет сливаться жидкость. Отвести с участка воду можно в близлежащий водоем или овраг.
Следуя указаниям СНиП, параметры уклона дрены соотносятся с показателями движения сточных вод. Минимальный уклон дренажных труб диаметром 150-200 мм равняется 8-7 мм соответственно.
При использовании лотков для отведения воды, уклон устанавливается так, чтобы жидкость могла естественным образом самоочищаться. Наполняемость лотка шириной 20 и более миллиметров не должна превышать 80%.
Расчет угла наклона дренажа

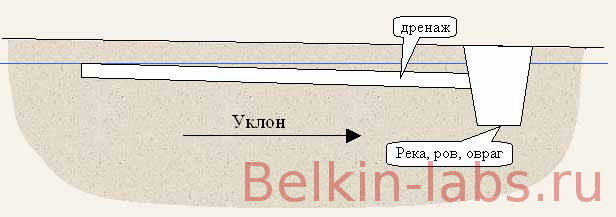

Безнапорный принцип работы дренажной системы основывается на расположении водоотводных труб под определенным наклоном друг к другу. Размер имеет значение. Трубы большого диаметра не приветствуются. По ним слишком быстро отходят воды, на стенках со временем образуются толстые слои ила, приводящие к засорам и необходимости затратной процедуры прочистки трубопровода.
Важно! Для каждой конкретной ситуации рассчитывается и подбирается свой оптимальный вариант дренажа.
Оптимальные решения по строительству дренажа на участке, расчету его уклона, глубины и длины траншей находятся в нормативных документах СНиП. Чтобы правильно рассчитать уклон дренажной трубы, необходимо учесть следующие обязательные параметры:
- рельеф местности, на котором расположен земельный участок, степень перепадов высот;
- размер сечения трубы – чем рыхлее почва, тем больше диаметр;
- вид применяемых дрен, для песчаного грунта – с геотекстилем;
- глубину залегания дрен;
- тип почвенного слоя участка;
- координаты расположения подземных вод.
На основании полученных данных можно приступать к монтированию дренажной системы на склоне. Для выбора правильного наклона дрены необходимо пользоваться установленными нормативными стандартами:
Диаметр трубопровода в миллиметрах | Уклон в сантиметрах на метр длины |
50 | 3 |
110 | 2 |
160 | 0,8 |
200 | 0,7 |
Если длина веток отвода не превышает полутора метров, то допустимы отличия их наклонов относительно друг друга.
Ливневые лотки.Кроме угла уклона дрены, важно рассчитать высоту и ширину лотка. Делается это довольно просто. Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой. По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см.

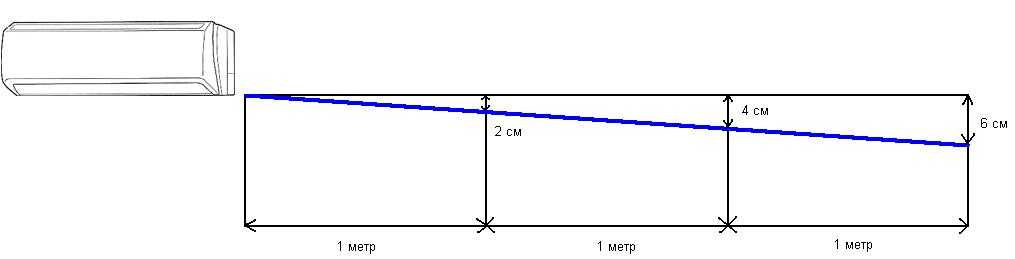

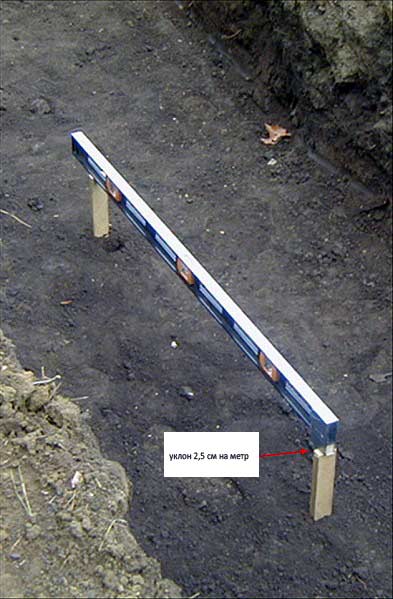

Уклон дренажной трубы на 1 метр
Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.
Важно! Эффективное отведение грунтовых вод за пределы участка гарантируют стандарты и нормативные документы: СНиП, ГОСТ, СанПин.
Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.
С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.
Правильный уклон водоотводной трубы.Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:
- механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
- гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.
Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.
Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.
По теме: 4 схемы дренажа участка: ошибки + как правильно
как рассчитать дренаж на склоне
Безупречно спроектированный и грамотно рассчитанный дренаж соберет и отведет грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурным растениям. Для того чтобы обеспечить самопроизвольный сток собранной системой воды, необходимо обеспечить уклон дренажной трубы. А для его устройства нужны точные сведения, верно?
Все о том, под каким углом укладываются трубы дренажа и как правильно организовать осушающую систему, вы узнаете из предложенной нами статьи. Следуя представленным нами техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для приведенных данных являются строительные нормативы.
В помощь самостоятельным мастерам детально изложена технология устройства системы отвода воды, досконально разобрана специфика расчета и укладки ее составляющих. Для наглядного восприятия информации прилагаются фото и видеоролики.
Содержание статьи:
- Конструктивные особенности дренажа
- Поверхностные и глубинные схемы
- Расчёты и стандарты строительства дренажа
- Величина #1 — расчётный диаметр трубопроводов
- Величина #2 — глубина закладки системы
- Величина #3 — уклон дренажных труб
- Величина #4 — необходимая плотность геотекстиля
- Особенности монтажа дренажа на склоне
- Схема и порядок устройства системы
- Выводы и полезное видео по теме
Конструктивные особенности дренажа
Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности: горизонтальная, вертикальная, комбинированная.
Рабочими элементами горизонтального дренажа могут выступать:
- трубчатые дрены;
- галерейные дрены;
- лотки и траншеи.
Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.
Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается .
Для организации дренажной системы строительного объекта (участка) могут использоваться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности выпадения атмосферных осадков и прочих факторов
В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков.
Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.

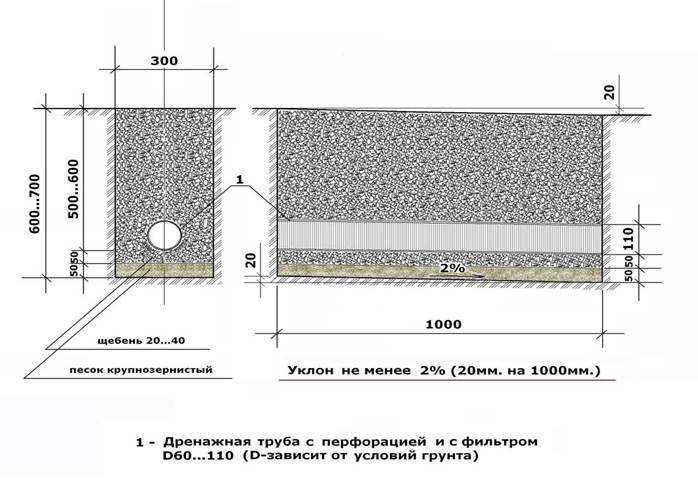

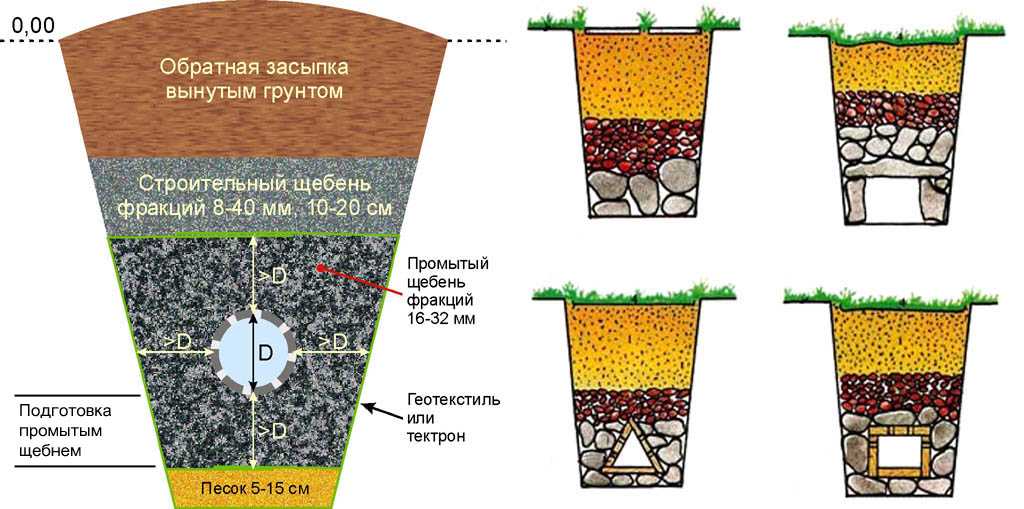

Трубчатая дрена в разрезе. Именно по такому принципу осуществляется устройство трубчатых и галерейных дрен в современных проектах домостроения. Соблюдение стандартов и точность расчётов гарантируют высокую эффективность дренажных систем
Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.
Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.
Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.
Галерея изображений
Фото из
Уклон дренажной трубе, как и любой другой канализационной ветке, необходим для обеспечения самопроизвольного стока собранной воды к пункту утилизации или вывода за пределы участка

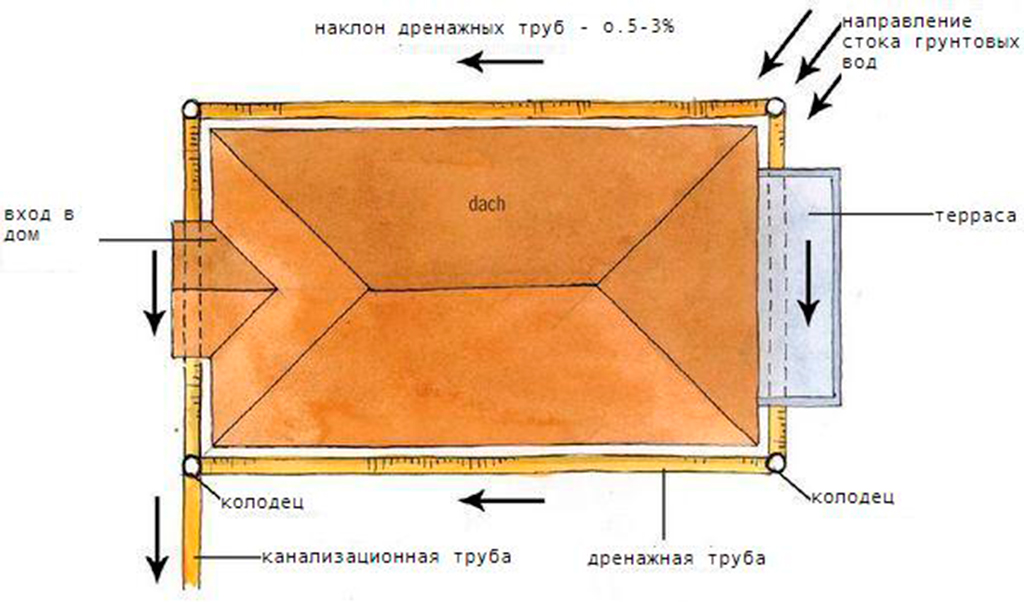

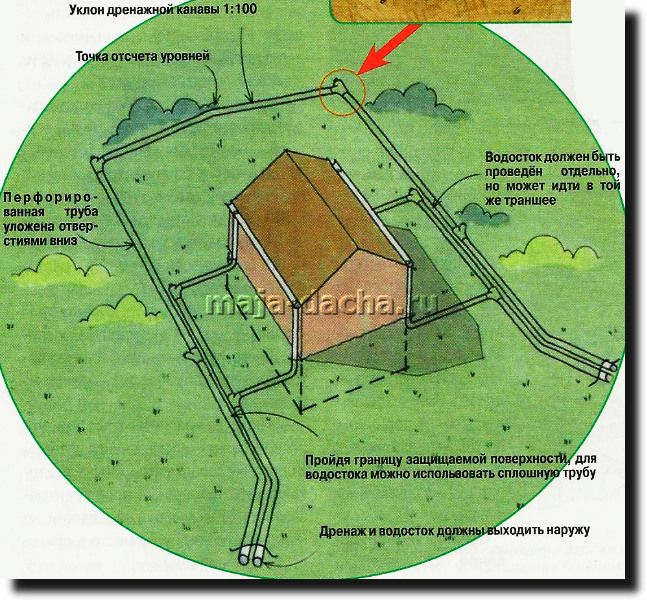

При устройстве дренажной системы вокруг фундамента дома уклон формируют в сторону коллекторного или углового колодца, перенаправляющего собранную грунтовую воду к месту разгрузки
Каналы ливневой канализации и дренажной системы могут подключаться к одному коллектору, иметь общие смотровые и поворотные колодцы. Их нельзя совмещать с пунктами обычной канализации
Дренажные трубы на всех участках системы прокладываются с уклоном, но нужно точно соблюдать величину наклона. Как превышение его, так и недостаток негативно отразятся на транспортировке стоков

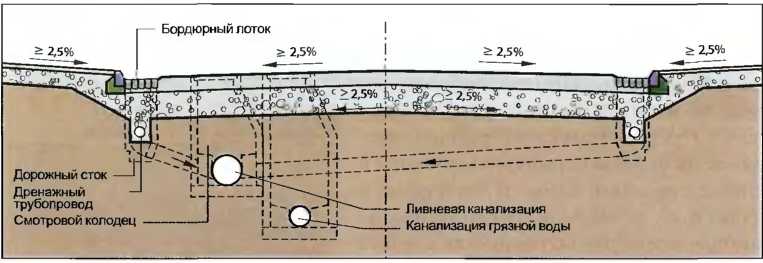

Прокладка дренажной и канализационной трубы

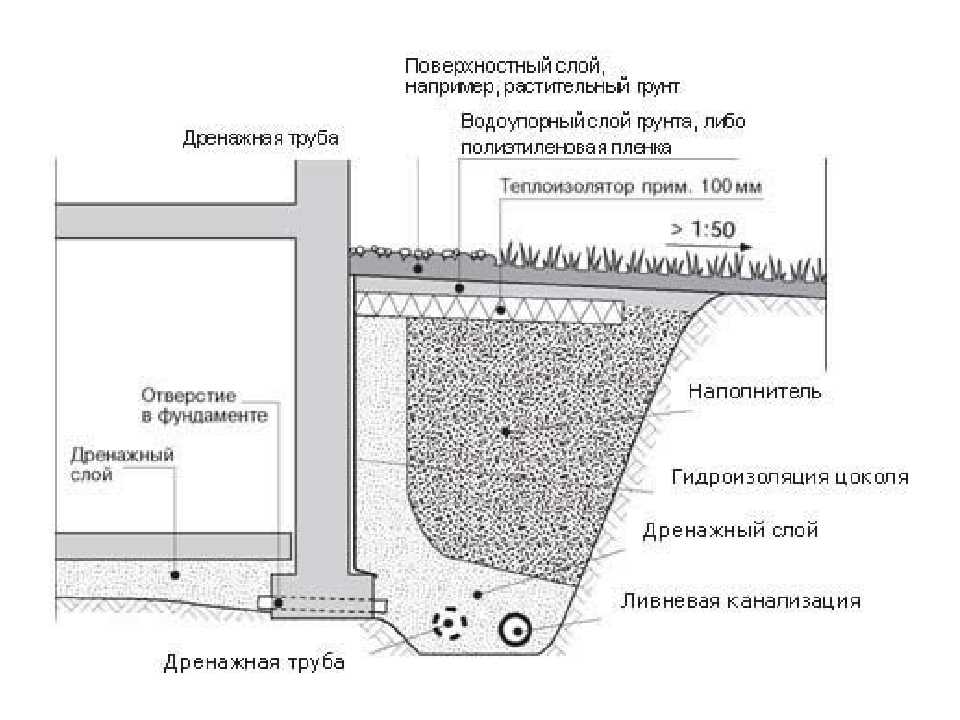

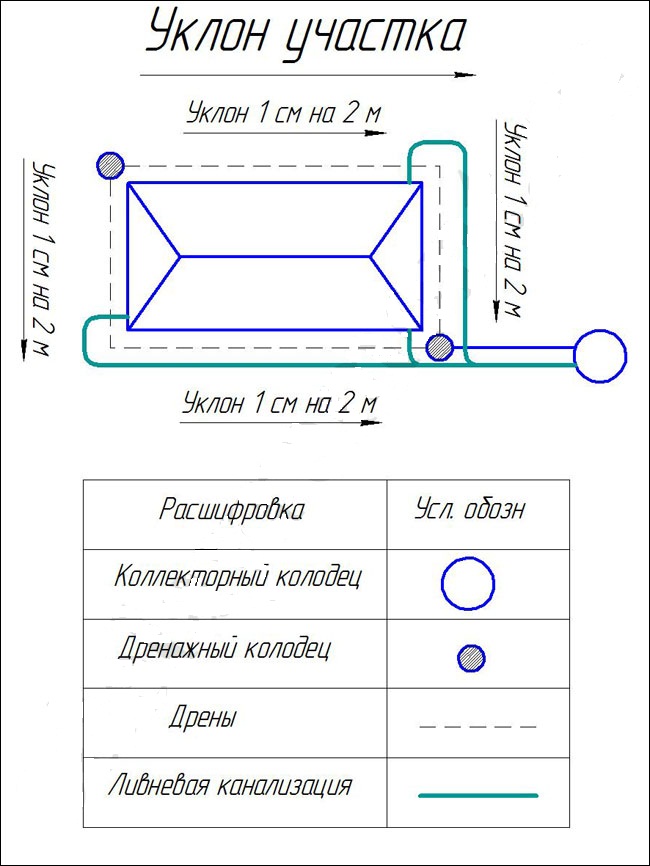

Дренажная система вокруг фундамента дома
Смотровые колодцы канализационных систем
Прокладка дрен к поглощающему колодцу
Поверхностные и глубинные схемы
Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.
Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.
Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов
Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).
Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.
Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).
Исключить сооружение глубинного дренажа допустимо на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.
Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров
Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.
Практика монтажа таких схем часто указывает на распространенную ошибку — неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.
На нашем сайте есть другие статьи, где мы подробно рассмотрели сооружение различных вариантов дренажа. Рекомендуем вам ознакомиться с ними:
Расчёты и стандарты строительства дренажа
Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:
- размер диаметра трубопроводов;
- уровень закладки трубопроводов;
- значения уклона труб;
- плотность геотекстильного фильтра.
И подробнее о каждом пункте.
Величина #1 — расчётный диаметр трубопроводов
Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.
Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.
Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.
Величина #2 — глубина закладки системы
Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:
- Уровень промерзания грунта.
- Глубина заложения фундамента.
Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.
Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.
Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен
По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.
Величина #3 — уклон дренажных труб
Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.
При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.
Допустимое максимальное значение уклона труб дренажа на один метр длины — 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.
На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.
Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка
Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.
Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.
Галерея изображений
Фото из
Формирование уклона — обязательное условие в сооружении самотечных подземных систем, дренирующих грунтовую и атмосферную воду, а также очищенные в септиках жидкие стоки
Уклон необходимо устраивать на всем протяжении самотечной безнапорной системы: как на участке сбора воды, так и на участке ее транспортировки к пунктам разгрузки
Трубам ливневой канализации, транспортирующим дождевую воду к коллектору или поглощающему колодцу, также необходимо придать уклон
Выбор наклона, создаваемого дренажной трассе, зависит от диаметра трубопровода и типа грунта
Если дренаж устраивают для осушения почвенно-растительного слоя, мощность которого обычно не превышает 40 см, уклон должен быть минимум 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений
Для устройства дренажной системы в суглинистых грунтах уклон должен быть 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащие пласты
При прокладке трассы дренажной системы в песчаных грунтах уклон должен составлять 0,003, в супесчаных 0,002
Глубина ввода дренажных труб в коллекторный и поглощающий колодец определяется на участке строительства по факту. Отверстия для заведения труб бурят согласно с фактическим вводом

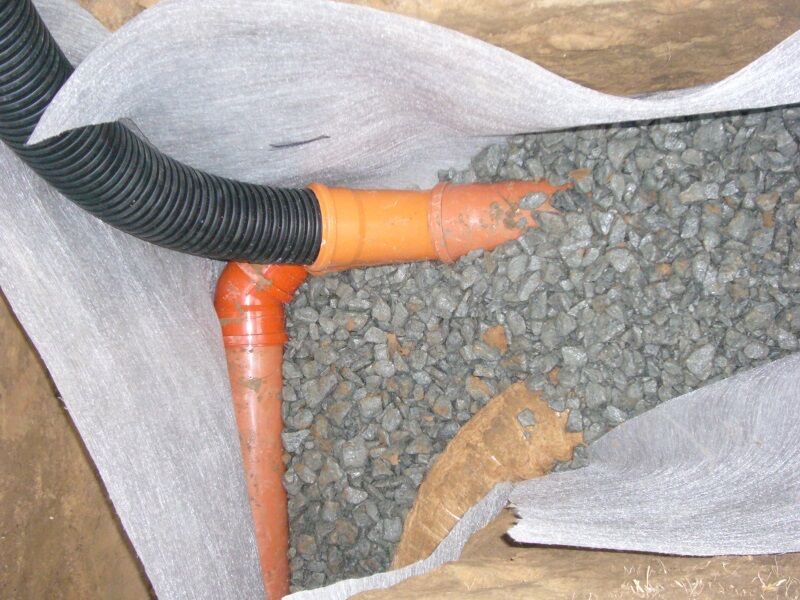

Дренажная труба с оболочкой из геотекстиля
Поглощающий колодец для ливневки и дренажа
Точечный дождеприемник ливневой канализации
Подключение дренажной трубы к поворотному колодцу
Поверхностный дренаж для осушения почвы
Траншея для дренажа в суглинистом грунте
Сооружение дренажа в песчаном пласте
Глубина ввода дренажных труб в коллектор
Величина #4 — необходимая плотность геотекстиля
Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).
Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.
Особенности монтажа дренажа на склоне
Дренажные системы обеспечивают отвод стоков за счёт уклона дрен. Казалось бы, при условии расположения участка на склоне вода должна отводиться с участка естественным образом, а в устройстве дренажной системы попросту нет необходимости.
Однако дело в таких случаях обстоит совсем иначе, и дренирование участка на склоне становится таким же актуальным мероприятием, как для участков с горизонтом уклона менее 8%.
Строительство частных жилых домов на крутых склонах – обыденная практика. На склонах вода не задерживается, но этот факт нельзя считать причиной для отказа от сооружения дренажной системы
Конечно же, дренирование территорий на склонах сопровождают свои особенности. Зачастую грунт на крутых склонах имеет неоднородную структуру. На разных горизонтах может отмечаться разный уровень грунтовых вод.
Поэтому нередко приходится применять комбинированные типы дренажа, чтобы обеспечить необходимую степень осушения всей территории участка.
Между тем, при строительстве водоотводящих систем на склонах с уровнем более 8% стандарты допускают отсутствие дренажных смотровых колодцев.
Схема и порядок устройства системы
Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.
В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.
В простом варианте делается это, примерно, так:
- На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
- На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
- Обе дрены соединяются перпендикулярными траншеями.
- От горизонтальной дрены нижнего уровня делают отвод в .
Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.
Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».
Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в .
Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

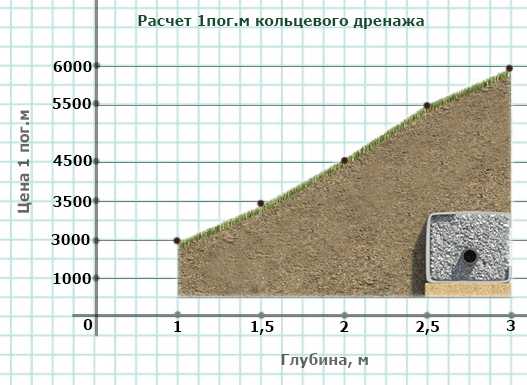

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.
Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.
Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:
- уровень заглубления труб;
- уровень заглубления галерей;
- уровень заглубления скважин (если такие есть).
На эффективность защиты оказывают также влияние размеры контура.
Выводы и полезное видео по теме
Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.

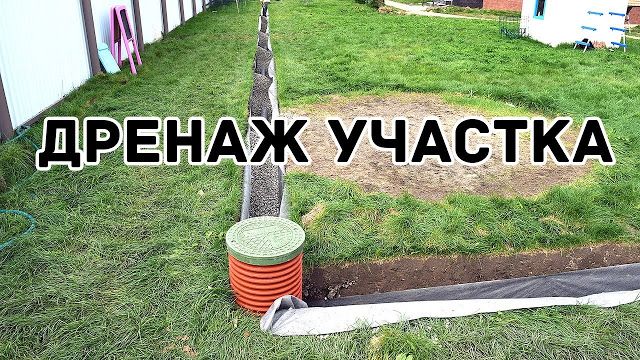

youtube.com/embed/ZbAhUPcJIEQ» allowfullscreen=»allowfullscreen»/>Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.
Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.
Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев — мы постараемся вам помочь.
Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей — многим пользователям пригодится ваш опыт.
Наклонный дренаж
Наклонный дренаж НАКЛОННЫЙ ДРЕНАЖ | |
1. Категория
4.0 — Стабилизация наклона
2. Статус проектирования
Уровень II
3. Также известный как
Гибкий дренаж, дренаж с трубным склоном, глянец.
4. ОПИСАНИЕ
Сливная канализация представляет собой дренажную систему, используемую для сбора и отвода ливневых вод. сток по поверхности склона. Эта система обычно состоит из бермы на вершина склона (или берега ручья) и гибкая труба с концевыми участками и защита на выходе. Откосный водосток изготавливается из гофрированного трубы (полимерные или металлические) и могут быть временными или постоянными. Бордюры, бордюры или земляные дамбы используются для направления стока в дренаж на склоне.
5. НАЗНАЧЕНИЕ
Наклонный водосток отводит концентрированный сток сверху вниз
крутой склон, не вызывая эрозии в пути. Концентрированный поверхностный сток
может быть основной причиной овражной эрозии, особенно вдоль глубоко врезанных каналов. Концентрированный сток, сбрасываемый на склон, также может способствовать развитию
поровых вод и фильтрационных давлений, которые могут привести к массовому обрушению откосов. Склон
дрены обычно используются для: 1) временного отвода стока вниз по поверхности
крутой склон до тех пор, пока не будет установлена постоянная защита и/или укрытие (серый
и Сотир, 1996), 2) предотвращают дальнейшую прорезку оврага и 3) служат
постоянный водоотвод вниз по крутому склону, где внешний вид не является
фактор.
6. ПЛАНИРОВАНИЕ
Подходит для эрозионных процессов:
Эрозия зацепа с разрушением верхнего берега Размыв среднего и верхнего берегов течениями Местная чистка Эрозия местных линз или слоев несвязных отложений Эрозия береговым стоком Общая деградация кровати Вырубка Трубопровод Эрозия навигационными волнами Эрозия ветровыми волнами Эрозия из-за выпахивания льдом и обломками Общая неустойчивость берега или склонность к массовому обрушению склона
Пространственное приложение:
Инстрим Носок Мидбанк Верхняя часть банка Гидрологические/геоморфологические условия
Резистивный Перенаправление Непрерывный Прерывистый Внешний изгиб Внутренний изгиб Разрез Боковая миграция Аградация Условия, в которых применяется практика:
Наклонные трапы, изготовленные из гофрированных полиэтиленовых труб, обычно являются временными мерами, которые используются во время операций по сортировке пока не будут установлены постоянные дренажные сооружения.
Дренажи труб ограничены до максимальной площади дренажа 2 га (5 акров) на трубу и должны быть размещены на устойчивых склонах. Желоба мощеные, открытые, постоянный отвод ливневых вод. конструкции, которые обычно используются для больших площадей дренажа, а именно, вверх до 15 га (36 акров) на трубу. Сложность:
От низкой до средней. Откосные водостоки, особенно гибкие водосточные трубы из полимерных материалов, относительно просты в проектировании и установке. Не требуется тяжелое оборудование и требования к материалам минимальны.
Руководство по проектированию/типовые чертежи:
Наклонные стоки должны быть спроектированы для сбора и отвода ливневых стоков. от двухлетнего шторма. Важные аспекты дизайна (Goldman et ал., 1986) для трубных откосных дрен включают размер трубы водовода, конструкция входной секции и защита на выходе для предотвращения эрозии/размыва в момент разряда.
Сама труба должна иметь такой размер, чтобы передавать ожидаемые выделения. Прилагаемая таблица была разработана Министерством сельского хозяйства США. Служба сохранения ресурсов (1975 г.) как руководство по определению уклона трубы. стоки в Мэриленде, где годовое количество осадков составляет примерно 102 см (40 дюймов). Размеры труб для таких дренажей следует рассчитывать по квалифицированный инженер с учетом местных условий на реальных объектах.
ТАБЛИЦА 1: Размеры дренажных труб с уклоном
Диаметр трубы см (дюйм)
Максимальная площадь водосбора, га (акров)
30 (12)
46 (18)
53 (21)
61 (24)
76 (30)0,2 (0,5)
0,6 (1,5)
1,0 (2,5)
1,4 (3,5)
5,0 (2,0)Вход в слив на склоне должен быть спроектирован и изготовлен с осторожностью.
Склоновые стоки должны быть сооружены с бермами, которые не перекрываются. На входе в трубу высота бермы должна быть не менее 300 мм (12 д) выше верха трубы. Вход или вход состоит стандартной расширяющейся концевой секции для водопропускных труб шириной не менее 15 см (6 дюймов) металлическая пластина, вкопанная в землю. Эта пластинка для пальцев действует как отсечной барьер, который не позволяет стоку подрезать входное отверстие трубы. Для защиты выпускного отверстия можно использовать фартук из каменной наброски. Для заданного диаметра трубы (D), фартук должен быть 3D в ширину и 6D в длину, и он должен состоять из Камень диаметром 15 см (6 дюймов), помещенный на глубину не менее 30 см (12 дюймов). Выход защита имеет важное значение, поскольку стоки на склонах несут концентрированный сток. Дополнительные технические характеристики конструкции можно найти у Goldman et al., (1986).
Рис.1. Схематическое изображение компоновки и размещение наклонного дренажа.
Рис. 2. Схематический чертеж, показывающий типичный размеры составных частей трубы откосного водостока
Наклонный слив с двунаправленным Вход Типичный Рисунок
.чертеж
.dgn
Наклонный слив с раструбом Вход Типичный Чертеж
.чертеж
.dgn
7. ЭКОЛОГИЧЕСКИЕ ВОПРОСЫ / ПРЕИМУЩЕСТВА
Концентрированный поверхностный сток является одной из основных причин деградации берегов ручья. и действует в значительной степени независимо от процессов размыва бокового потока. Концентрированный
сброс вниз по крутому берегу может привести к вырубке и образованию оврага
сеть, которая возвращается в соседний прибрежный коридор. Этот
овраги приводят к потере почвы и земли за гребнем берега ручья.
эродированная почва перемещается по сети оврагов и откладывается в виде наносов
в месте слияния основного оврага и ручья. Мелкий осадок может увеличиться
мутность в ручье и чрезмерное осаждение могут разрушить водную среду обитания.
Правильно спроектированный и построенный дренаж на склоне может предотвратить эту последовательность.
событий.
8. ГИДРАВЛИЧЕСКАЯ НАГРУЗКА
Дренажные трубы, используемые в качестве временных дренажных мер, не предназначены и не
предназначены для защиты от течений рек во время паводков. Их основное назначение и функции
предназначен для передачи стока вниз по течению в периоды низкого стока. Анкеровка трубы
система может быть использована для надежного крепления трубы к склону и предотвращения вытягивания
или разделение; однако это крепление не предназначено для сопротивления гидравлическому
силы сопротивления от набегающего потока. Некоторое внимание следует уделить
места выхода армирующих труб для предотвращения местного размыва.
9. ВОЗМОЖНОСТИ КОМБИНИРОВАНИЯ
Склоновые дрены полностью совместимы с растительной обработкой берегов ручьев. Их можно эффективно использовать вместе с непрерывным или прерывистым защита пальцев ног или броня. Последние обеспечивают защиту от местного поноса. от концентрированных стоков из труб. Наклонные трапы также можно использовать в комбинации с канавами и дренами, которые перехватывают местный сухопутный сток и направляют его к наклонному водостоку (см. Техника: Диверсия Дайке ).
10. ПРЕИМУЩЕСТВА
Наклонные трапы относительно не бросаются в глаза. Гибкие водосточные желоба могут
быть размещены и удалены легко при использовании в качестве временной дренажной меры. Тяжелый
подъемное оборудование не требуется, а требования к материалам минимальны.
11. ОГРАНИЧЕНИЯ
Склоновые дрены могут быть сорваны или сорваны с берега во время высокого стока или события наводнения. Откосный водосток должен располагаться на устойчивой, относительно ровной поверхности с уклоном не более 1В:1Н. Если происходит неконтролируемая эрозия в зоне водосбора за гребнем склона сток может нести большие объемы осадка. Наклонный дренаж может направить этот сток с наносами непосредственно в соседний поток.
12. МАТЕРИАЛЫ И ОБОРУДОВАНИЕ
Основные требования к материалам для труб откосных водостоков гофрированные высокие
трубы из полиэтилена высокой плотности (HDPE). Металлические стержни и кабельная проволока обычно
используется для анкеровки или крепления труб к склону. Нет тяжелой техники
требуется для целей установки.
13. КОНСТРУКЦИЯ / МОНТАЖ
Откосные водостоки, сооруженные из труб, предпочтительнее открытых желобов, потому что вода не может вылиться и размыть склон. Входная часть должна быть хорошо закреплён, а труба надёжно закреплена на склоне, чтобы обеспечить что дренаж работает по назначению. Если эрозия обширная, дренаж сам может засориться и потерять значительную часть своей емкости. В этих случаях необходимо предотвратить попадание осадка в канализацию путем обеспечения некоторый тип защиты на входе, например, фильтрующая ткань, гравий и проволочная сетка или блок и гравийный барьер от наносов. Голдман и др. др. (1986) предоставить подробное руководство по проектированию и установке этих входные защитные системы. Следующие меры предосторожности следует соблюдать при установка трубных откосов:
Разместите уклонные дренажи на ненарушенном или хорошо утрамбованном материале в указанном месте.
места.
Вручную утрамбуйте почву под и вокруг водозаборного устройства (входа) толщиной 150 мм (6 в) подъемники.
904:00Используйте водонепроницаемые фитинги на всех соединениях дренажа на склоне.
Закрепите трубу на откосе на расстоянии 3 м (10 футов).
Удлините слив за пределы подошвы склона и обеспечьте защиту выпускного отверстия.
Соорудить берму на высоте 300 мм (12 дюймов) над верхней частью трубы у трубы. вход.
Уплотнение и стабилизация бермы.
Разделение или отрыв трубы в верхней части склона
это возможная проблема с наклонными стоками. Эту проблему можно предотвратить с помощью кабеля.
трубу к неподвижной опоре вверху, как показано на фотографиях ниже. Прокладка кабеля
к неподвижной опоре наверху позволит гибкому откосному водостоку прогибаться во время
высокие потоки в канале. Гибкие водосточные желоба можно отнести к типу «жертвенных» водосточных желобов.
защита откосов. Замена их после повреждения или утери при больших потоках в
канал может быть более рентабельным, чем пытаться защитить их от мусора
и ущерб от ударов во время экстремальных наводнений.
Рисунки 3 и 4. Фотографии закрепленного кабеля слив трубы наклонный. |
14. СТОИМОСТЬ
Стоимость наклонных дренажей зависит от типа и диаметра используемой трубы. Ед. изм
затраты на материалы для диаметра от 375 до 750 мм (от 15 до 30 дюймов) без подкладки, гофрированные
трубы из полиэтилена высокой плотности (HDPE) варьируются от 10,50 до 27,9 долларов США.0 за
м (от 3,20 до 8,50 долларов за фут). Рифленый профиль диаметром 750 мм (30 дюймов) с облицовкой
Труба из полиэтилена высокой плотности стоит примерно 44,25 доллара за м (13,50 доллара за фут). Камень
для перрона и земляных работ для откоса и бермы являются дополнительными факторами стоимости,
но, вероятно, зависит от конкретного места, особенно земляных работ.
15. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ / МОНИТОРИНГ
Сливы на склонах следует проверять еженедельно и после каждого дождя. Любая эрозия склона, бермы или выхода должна быть немедленно устранена. После постоянной стабилизации склона и постоянного дренажа система на месте, временные дренажи склона могут быть удалены. Забит дренажи следует промыть или заменить.
16. РАСПРОСТРАНЕННЫЕ ПРИЧИНЫ / ОБСТОЯТЕЛЬСТВА НЕИСПРАВНОСТИ
Наиболее вероятные причины выхода из строя склоновых дрен:
Перекрытие бермы, потому что:
Абразивная эрозия на выходе из-за неправильной или неадекватной защиты на выходе против концентрированного потока.
Отсоединение или отделение трубы из-за неправильного крепления или боковое перемещение во время паводков.
1. трубы имеют неправильный размер и не могут вести потоки,
2. берма слишком низкая, и
3. трубы забиты мусором и осадком.
17. КОНКРЕТНЫЕ ИЗМЕРЕНИЯ И ПРИМЕРЫ
Наклонные дренажи использовались для защиты поверхности высокой крутой земляной дороги
набережная, поддерживающая межгосударственное шоссе (I-275) недалеко от Джонсон-Сити, Теннесси.
Мульча из соломы и обработка гидросемянами обеспечили достаточную защиту от
прямая дождевая эрозия, но не против стока, создаваемого дорожным покрытием
до установки бордюров и постоянных водостоков. Наклонные стоки транспортируются
этот сток безопасно доходит до основания склона и предотвращает эрозию
наносы от попадания в водоток, расположенный рядом с подошвой насыпи.
Откосные водостоки состояли из 225 мм (9в) диаметр, полимерный, гофрированный
трубы расположены на расстоянии примерно 61 м (200 футов) вдоль склона, как показано на фотографиях. внизу:
для защиты насыпи земляной дороги. | Рис. 6. Берма и вход для гофрированной трубы наклонные дрены показаны на фото слева. |
18. ИССЛЕДОВАТЕЛЬСКИЕ ВОЗМОЖНОСТИ
Совместное использование заглубленных, гибких откосных дрен с Live Gully Fill
Ремонт. Этот подход повлечет за собой размещение гибкой дренажной трубы в овраге.
дно, окружая (покрывая) его защитным зернистым фильтрующим слоем,
а затем установить ремонт Live Gully Fill поверх заглубленного откоса.
Пример такого решения показан на фотографиях ниже, где гибкий,
Гофрированная труба была прикреплена к водопропускной трубе, расположенной рядом с
вершине высокого берега реки. Сток из водопропускной трубы высоко на склоне
вызвало образование крупного притока на берегу, как показано на фотографиях. Гибкий наклонный дренаж теперь безопасно передает этот сток в русло ручья.
ниже и позволит разместить ремонтную засыпку оврага поверх трубы.
(См. Технику: В прямом эфире
Ремонт заполнения оврага )
Рисунок 7 и 8. Фотографии, демонстрирующие использование гибкого трубного откосного водостока используется для отвода стока из водопропускной трубы, которая ранее вызвало образование большого притока на берегу ручья. |
19. ССЫЛКИ
Goldman, S.J., Jackson, K., & Bursztynsky, T.A. (1986). Эрозия и справочник по борьбе с отложениями . Макгроу Хилл, Нью-Йорк.
Грей, Д. Х. и Сотир, Р. (1996). Биотехнические и почвенные
Биоинженерная стабилизация склонов . Джон Уайли и сыновья, Нью-Йорк, Н.
Y.
Служба охраны природных ресурсов Министерства сельского хозяйства США (1975 г.). Стандарты и спецификации по борьбе с эрозией почв и отложениями в развивающихся районах, МСХ, СКС, Колледж Парк.
Каков правильный уклон дренажной трубы?
Существует множество факторов, влияющих на то, какой уклон требуется для канализационной линии. Вам нужно будет установить трубы с правильным уклоном слива, чтобы оставаться в норме и гарантировать, что все будет работать правильно.
Как люди выживали до водопровода? Если учесть, насколько сложна внутренняя сантехника, удивительно, что она вообще существует.
Есть множество домовладельцев, которые любят делать дома своими руками. Это может быть отличным способом освоить новый навык или просто почувствовать себя продуктивным. Однако с сантехникой это может стать настоящей головной болью.
Одной из важных частей любой водопроводной системы является сливная труба. Чтобы ваши дренажные трубы работали, необходимо рассчитать точный уклон дренажа.
Хотя это важная работа только для профессионала, полезно знать, как она работает.
Во-первых: Измерьте
Узнайте, какое расстояние должны пройти отходы, прежде чем вы сможете принять во внимание уклон слива.
Для этого ваш сантехник находится во дворе с кольями и веревкой. Струна очерчивает систему труб, и от них снимаются измерения. Это определяет, насколько глубокой должна быть ваша труба, какой длины она должна быть и на какую глубину вам нужно копать.
Второе: План
Это идет рука об руку с измерением. Ваш сантехник может корректировать направления и измерения по мере того, как все собирается вместе.
Ваша дренажная труба должна быть как можно короче. Более длинные сливные трубы увеличивают вероятность засорения.
Идеально, если дренаж будет проходить по прямой линии. Но если у вас во дворе есть деревья, это может быть невозможно. Подобная кривая может привести к перерасчету необходимой длины дренажной трубы.
Третье: вычисление уклона
Если вы увлекаетесь математикой, этот шаг будет вам полезен, хотя эту рутинную работу лучше всего разделить с водопроводчиком.
Чтобы отходы перемещались по канализационной линии, необходим правильный уклон слива. Это точный расчет, потому что слишком пологий склон не будет перемещать отходы, а слишком крутой склон будет перемещать их слишком быстро.
Рекомендуется уклон 1/4 дюйма на фут. Однако, если ваша труба находится на более длинной стороне, то лучше, чтобы она составляла около 3 дюймов на фут. Посоветуйтесь со своим сантехником
Если планировка вашего двора требует, чтобы дренажная труба крутилась и поворачивалась, измерения усложняются. Вам необходимо рассчитать уклон слива для каждой части трубы.
Если вы гений математики, просто вычтите высоту и разделите ее на длину трубы, и готово.
