Укладка стропил: схема конструкции, установка своими руками, простая сборка, устройство висячих стропил

как правильно крепить своими руками, как ставить крышу дома, монтировать ровно

Содержание:

Правильный расчет стропил
Подготовка материалов
Виды стропил для крыши
Установка верхнего края стропил
Как поставить нижние части стропил своими руками

Стропильная система – это один из обязательных компонентов любой крыши. Чтобы данная система могла выполнять возложенные на нее функции, необходимо заранее продумать ее конструкцию и провести грамотный монтаж. О том, как своими руками поставить стропила, и пойдет речь в этой статье.

Правильный расчет стропил

Перед тем, как поставить стропила, нужно еще на этапе проектирования конструкции определить два параметра:

• Толщина стропильных ног;
• Шаг установки стропил.

В первую очередь стоит рассчитать шаг установки стропил – расстояние между отдельными ногами. Минимально допустимый шаг стропил составляет 60 см, а максимальное значение может превышать 1 м.

Чтобы упростить себе задачу, можно воспользоваться следующими данными:

1. Длина стропил – 3 м. При сечении 8х10 см оптимальный шаг стропил составляет 120 см, а для брусков сечением 9х10 см шаг стоит увеличить до 180 см.
2. Длина стропил – 4 м. Сечение 8х16 см – шаг 100 см, 8х18 – шаг 140 см, 9х18 – шаг равен 180 см.
3. Длина стропил – 6 м. Если используются брусы сечением 8х20 см, то шаг между ними должен составлять 100 см, а для брусов сечением 10х20 см лучше всего подойдет шаг в 140 см.

Для определения количества стропил на один скат нужно выполнить следующее: сначала длина ската по карнизу делится на шаг стропил, полученное значение увеличивается на один и округляется до целых чисел в большую сторону. Разделив длину ската на рассчитанное количество стропил, можно узнать межосевое расстояние между стропильными ногами.

Описанная выше технология расчетов не является универсальной – например, она не учитывает особенности выбранного кровельного покрытия и теплоизоляционного материала. При использовании плитных или рулонных утеплителей шаг стропил стоит подогнать под стандартные габариты материала. Для материалов на основе минеральной ваты нужно уменьшить расстояние между стропилами на 1-1,5 см – такие материалы держатся между стропилами за счет распирающей силы.

Подготовка материалов

Чтобы стропильный каркас был достаточно качественным и надежным, необходимо не только правильно провести его монтаж, но и грамотно подойти к вопросу выбора материалов для его обустройства. Обычно стропила изготавливаются из обрезных досок или брусов с заранее рассчитанной толщиной. Зная, как правильно поставить крышу на дом, и подобрав качественный материал, вы сможете самостоятельно выполнить монтаж стропильной системы.

Подбирая пиломатериалы, нужно обратить внимание на их качество – древесина не должна иметь заметных повреждений структуры, вроде щелей или глубоких царапин. Кроме того, хорошее дерево должно быть достаточно просушенным, чтобы избыток влаги в дальнейшем не ускорил процесс разрушения стропильной системы.

Перед тем, как монтировать стропила, нужно пропитать их антисептическими и огнезащитными составами для повышения защиты. Следующий шаг, который косвенно касается технологии монтажа стропил – выбор способа их крепления.

В качестве крепежных элементов для установки стропил могут выступать следующие материалы:

• Металлические или деревянные пластины;
• Болты или шпильки в комплекте с гайками и шайбами;
• Саморезы, гвозди или скобы;
• Катаная проволока.

Виды стропил для крыши

Существует два основных вида стропильных систем – висячая и наслонная. Используемые в них стропила называются точно так же, а в некоторых ситуациях оба вида стропил комбинируются для создания максимально эффективной конструкции.

Особенности разных видов стропил можно описать следующим образом:

1. Висячие. Стропила висячего типа опираются исключительно на стены здания. Выполняя крепление стропил к стене, как правило, для снижения нагрузки на верхней части стен монтируется мауэрлат, выступающий в качестве опорного элемента для стропильных ног. Впрочем, без него можно обойтись, если есть надежные балки перекрытия, выступающие за периметр здания. Уменьшение распирающих нагрузок в висячих стропилах обеспечивается различными вариантами перемычек. В случае с большими пролетами стропильный каркас может дополнительно усиливаться для повышения жесткости.
2. Наслонные. Наслонные стропила, в отличие от предыдущих, устанавливаются с использованием дополнительных опор, что накладывает определенные ограничения – такую конструкцию можно создать только в том случае, если внутри здания есть несущая стена или иные опорные элементы. Нижняя часть наслонных стропил, тем не менее, опирается на мауэрлат, поэтому стены должны иметь достаточную для его монтажа толщину. Верхней частью данный вид стропил крепится к коньковому прогону, установленному на вертикальных стойках.

Установка верхнего края стропил

Продумывая конструкцию стропильной системы, нужно обязательно иметь в виду ее общий вес и сложность монтажа. Если каркас в итоге получается не очень тяжелым, то его будет намного проще собрать на земле, а потом поднять на крышу самостоятельно или при помощи специального оборудования. Конструкцию, имеющую большой вес, будет гораздо целесообразнее собирать непосредственно на крыше.

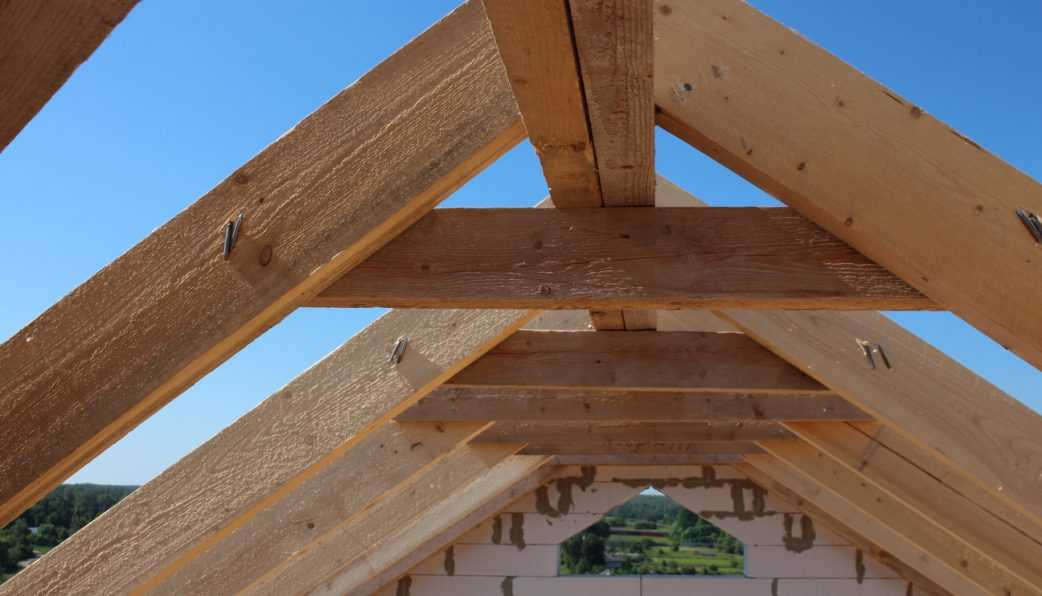

Соединять верхние части стропил можно следующими способами:

1. Крепление встык. Данный метод крепления предполагает наличие надрезов на соединяемых краях стропил. Стропильные ноги соединяются в этих надрезах и фиксируются при помощи двух гвоздей. В дальнейшем соединение необходимо усилить пластиной.
2. Крепление внахлест. Такое соединение осуществляется посредством болтов или шпилек, которые затягиваются гайками и широкими шайбами. Стропила сходятся в одной точке и подводятся друг к другу краями, чтобы можно было выполнить их крепление.
3. Скользящее крепление. Данный способ крепления используется в деревянных домах. Дело в том, что здания из бревен или брусов дают усадку, а скользящий крепеж позволяет компенсировать ее без повреждений и перекосов стропильной системы. Стропила в верхней части устанавливаются с небольшим зазором и соединяются подвижным металлическим крепежом.
4. Крепеж к коньку. Если на здании уже смонтирован коньковый прогон, то собирать цельный каркас не нужно – процесс монтажа стропил в данном случае сводится к их поочередному креплению к коньку. Коньковый брус должен располагаться горизонтально, чтобы имеющиеся нагрузки распределялись равномерно.

Как поставить нижние части стропил своими руками

Нижние края стропильных ног устанавливаются на балки или мауэрлат. Согласно технологии монтажа деревянных зданий, собранный каркас затаскивается на крышу и устанавливается, причем в первую очередь нужно крепить фермы, расположенные по краям здания. Чтобы стропила можно было прикрепить к расположенным на стенах здания балкам, затяжку придется просверлить в нескольких точках.

При обустройстве крыши на каменном доме для крепления стропил потребуются специальные металлические крепления, так называемые «ерши». Эти крепления забиваются в каждый четвертый ряд кирпичной кладки, после чего их можно использовать для монтажа стропильных ног.

Если же здание выполнено из материалов, которые не дают усадку, то стропила должны крепиться жестким образом. Перед тем, как поставить стропила ровно, в каждой стропилине делается вырез, благодаря которому все они будут надежно опираться на мауэрлат. Фиксация стропил осуществляется тремя гвоздями и проволокой. Чтобы стропильные ноги не сдвигались в дальнейшем, можно воспользоваться соединением из уголков и опорного бруса.

Все нюансы того, как правильно крепить стропила крыши, должны быть рассмотрены и учтены еще на этапе проектирования. Например, при наличии дымовой трубы нужно позаботиться о том, чтобы она не проходила в непосредственной близости от стропильного каркаса. Иногда в таком случае используются укороченные стропильные ноги, находящиеся между мауэрлатом и дымоходом. Минимальное расстояние от деревянных элементов конструкции до трубы составляет 13 см.

Заключение

Монтаж стропильной системы – задача вполне посильная, но только в том случае, если будут учтены все нюансы. Именно поэтому перед тем, как ставить крышу дома, нужно тщательно продумать будущую конструкцию, подобрать качественные материалы и изучить технологию монтажа. Грамотное выполнение каждого этапа работы позволит создать надежный и прочный стропильный каркас.

Правила установки стропил: конструкция, виды, порядок монтажа

Срок службы кровельных конструкций определяется характеристиками стропил, поэтому к их установке нужно подойти со всей серьезностью. Работа по изготовлению и монтажу каркаса будущей крыши не настолько сложная, чтобы требовалось приглашать специалистов. Всё это можно выполнить самостоятельно, главное — в точности соблюдать технологические особенности кровель различных конфигураций.

• Элементы стропильной конструкции
• Материалы для изготовления стропил
• Как выбирать стропильную систему?
• Правила изготовления стропил в зависимости от типа крыши
  • Двускатная крыша
  • Шатровая крыша
  • Вальмовая крыша
  • Ломаная крыша
• Монтаж стропил своими руками
• Заключение

И чтобы вам было проще справиться с этой задачей, вам не помешает вначале ознакомиться с правилами по разработке, расчету и выбору стропильной конструкции. Также вы должны соблюдать последовательность этапов монтажа «скелета» крыши.

Элементы стропильной конструкции

Строительные нормы требуют использования в конструкции стропильной системы определенных элементов, каждый из которых выполняет свою функцию:

• Мауэрлат. Главный элемент кровли. Он выполняет функцию фундамента крыши, устанавливается по периметру стен и равномерно распределяет нагрузку, не позволяя строению опрокинуться. Чаще всего для создания мауэрлата используется брус. Если стропила изготавливают в деревянном доме, то в качестве него используют верхнюю обвязку стены.
• Стропильные ноги. Важный элемент конструкции, который помогает поддерживать вес кровельного пирога. Пространство между стропилами должно быть заполнено теплоизолятором, а сверху на него устанавливается обрешетка.
• Прогоны. Это обычные брусья, которые укладывают горизонтально вдоль кровли. Они выполняют функцию опоры для стропильных ног. В строительстве используют несколько типов прогонов: коньковый, который располагается на самом верху кровли и помогает стропилам сохранять устойчивость, и боковые, которые располагаются в самом центре стропильных ног.
• Стойки. Выглядят как дополнительные упоры для конька и стропил. Их главная задача — взять на себя часть веса конструкции.
• Подкосы. Представляют собой наклонные брусья, которые служат подпорками для стропильных ног. Они помогают повысить жесткость и прочность сооружения.

Материалы для изготовления стропил

Обычно для создания стропил используют древесину хвойных пород — сосны, ели, лиственницы. Но это должен быть материал, обладающий определенными характеристиками. Особенно это касается влажности, уровень которой не должен быть выше 25%.

Работая с деревянной конструкцией, нужно помнить о ее серьезном недостатке — с годами стропила начинают терять свою форму, поэтому во избежание этого обязательно на несущую систему устанавливают металлические элементы.

Благодаря металлу конструкция стропил приобретает повышенную жесткость, но в то же время это уменьшает период эксплуатации деревянных деталей. Площадки и опоры из металла дают накапливаться конденсату, а это вызывает гниение и порчу древесины.

В процессе монтажа стропильной системы из металла и дерева необходимо сделать все возможное, чтобы избежать прямого контакта материалов друг с другом. Для этого часто применяют влагозащитные составы или же пленочную изоляцию.

При возведении промышленных объектов часто строители используют металлические стропила, изготовленные из стального проката. Эта конструкция, которую поставляют в готовом виде, отличается от деревянной более компактными размерами, хотя она и не так хорошо держит тепло, но эту проблему легко решить при помощи дополнительной теплоизоляции.

Как выбирать стропильную систему?

При изготовлении каркаса крыши можно использовать несколько видов стропильных конструкций: висячие и наслонные. Чтобы понять, какой из вариантов будет наиболее оптимальным, нужно учесть тип кровли, материал перекрытия и природные условия региона.

Из особенностей висячих стропил стоит отметить то, что поддержку им обеспечивают внешние стены дома, промежуточные опоры здесь не используют. Стропильные ноги подобного типа в процессе эксплуатации подвергаются деформации на сжатие и изгиб. Благодаря этой конструкции возникает горизонтальное распирающее усилие, которое распространяется на стены. Для уменьшения этой нагрузки используют деревянные и металлические затяжки. Эти элементы устанавливаются непосредственно у основания стропильной конструкции.

Часто сооружать висячую стропильную систему приходится при возведении мансард, а также тогда, когда пролеты на крыше имеют размер 8-12 м, а проектом дополнительные опоры не предусмотрены.

Установка наслонных стропил чаще всего производится в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижними краями конструкция крепится к внешним стенам, а их средние элементы — к внутреннему простенку или несущему столбу.

В случае монтажа единой кровельной системы, которая будет захватывать несколько пролетов, обязательно нужно использовать распорные и наслонные стропильные фермы. Наслонные стропила выбирают для тех участков, где имеются промежуточные опоры, а висячие применяют там, где отсутствуют эти поддерживающие элементы.

Правила изготовления стропил в зависимости от типа крыши

Двускатная крыша

По действующим в строительстве правилам, угол наклона двускатной крыши не должен быть больше 90 градусов. При определении оптимального наклона необходимо учитывать погодные условия местности. В регионах, где выпадают сильные осадки, рекомендуется устанавливать крутые скаты. Для регионов с преобладанием сильных ветров больше подходят пологие кровли, которые помогут свести к минимуму давление на постройку.

Чаще всего для объектов выбирают конструкцию двускатной крыши, имеющей угол наклона 35-45 градусов. Это оптимальный вариант с точки зрения расхода стройматериалов и распределения нагрузки по периметру строения. Но нужно учесть, что в чердачном помещении воздух будет оставаться холодным, поэтому при всем желании не получится превратить его в жилую комнату.

При изготовлении двускатной крыши используют наклонную и висячую стропильную систему.

Шатровая крыша

У этой конструкции крыши площадь каждого ската одинакова, как и угол наклона. Одна из особенностей конструкции состоит в том, что здесь не предусмотрен коньковый прогон, крепление стропил осуществляется в одной точке. Из-за этого изготовить такую кровлю под силу только опытным строителям.

Решение о создании шатровой крыши будет правильным, если соблюдаются два условия:

• Объект имеет форму квадрата;
• В центре постройки находится несущая опора или стена, которую можно использовать в качестве опоры для стойки, выполняющей роль поддержки для стыков стропильных ног.

В принципе при изготовлении шатровой крышей можно обойтись и без стойки. Однако в этом случае придется укрепить ее при помощи дополнительных модулей, функцию которых возлагают на стойки затяжки.

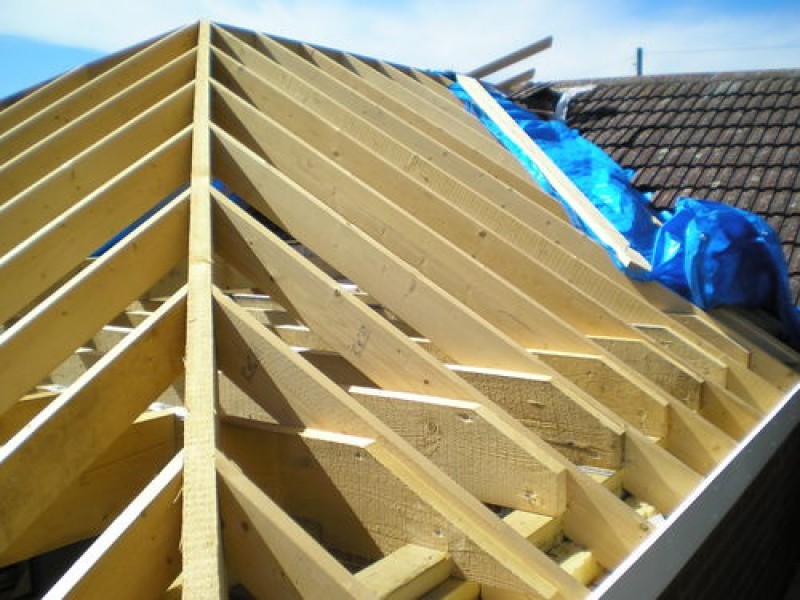

Вальмовая крыша

Стандартный вариант кровель этого типа включает в себя накосные стропила, которые монтируют к углам постройки. У этой крыши скаты должны иметь угол наклона не более 40 градусов. При изготовлении прогонов они должны устанавливаться с усилением, поскольку им приходится подвергаться серьезным нагрузкам. Для создания подобных элементов чаще всего используют сдвоенные доски и прочный брус.

В тех местах, где будут стыковаться детали, необходимо установить опору в виде стойки, которая поможет повысить надежность сооружения. Перед установкой опоры необходимо сделать отступ, равный 1/4 длины больших стропил от конька. Там, где располагаются фронтоны двускатной крыши, монтируют укороченные стропила.

При изготовлении стропил для четырехскатной кровли могут использоваться длинные и диагональные элементы. Тогда под стропила придется установить вертикальную стойку, которая будет выполнять роль опоры для балки перекрытия. Это может быть и шпренгель — балка, которую устанавливают в углу крыши и закрепляют на смежных стенах. При изготовлении шпренгельной фермы ее обязательно нужно укрепить при помощи подкосов.

Ломаная крыша

Подобный тип кровли выбирается в тех случаях, когда изготавливается просторная мансарда. В этом случае процесс монтажа стропил можно провести в три этапа:

1. Установка П-образной конструкции. Ее делают из опор для прогонов, которые будут служить поддержкой для стропильных ног. В качестве основания конструкции используют балки перекрытия.
2. Монтаж прогонов в количестве не менее 3 штук. Из них 2 элемента нужно закрепить по углам П-образного каркаса, а оставшийся прогон фиксируют по центру мансардного перекрытия.
3. Заключительным этапом является установка стропильных ног.

Монтаж стропил своими руками

Расчёт угла наклона нагрузок

В принципе любой владелец может сам рассчитать необходимые параметры двускатной крыши, однако желательно поручить эту работу профессионалам. Тогда вы будете уверены в точности результатов, а это даст гарантию, что конструкция получится надежной.

Когда вы будете определять угол наклона, вам необходимо обратить внимание на следующие моменты:

• Для некоторых кровельных материалов угол 15 градусов может оказаться неподходящим. Поэтому прежде чем приступать к расчету стропильной системы, вы должны решить, какой тип покрытия будете использовать.
• Если вы выбрали угол наклона более 45 градусов, то имейте в виду, что это приведет к увеличению затрат на приобретение элементов кровельного пирога.

Рассчитывая конструкцию, необходимо закладывать максимальную нагрузку от воздействия снега на уровне 80-320 кг/м². Если для крыши был выбран угол наклона до 25 градусов, то расчётный коэффициент будет равен 1, а для конструкции с уклоном от 25 до 60 градусов — 0,7. На практике это будет означать, что, если 1 квадратный метр покрытия рассчитан на нагрузку 140 кг снежного покрова, то для крыши, у которой угол наклона ската составляет 40 градусов, нагрузка будет равна 140*0,7=98 кг/м².

Определить ветровую нагрузку можно при помощи коэффициента аэродинамического влияния и колебания ветрового давления. Расчёт показателя постоянной нагрузки производится путем сложения веса всех элементов кровельного пирога, который в среднем не превышает 40-50 кг/м².

Основываясь на полученных результатах, можно определить показатель общей нагрузки на кровлю, а уже по этим данным можно рассчитать число стропильных ног, их размеры и сечение.

Монтаж мауэрлата и стропил

Первым этапом установки стропил своими руками является монтаж мауэрлата. Он в обязательном порядке должен быть закреплен анкерными болтами к продольным стенам.

После этого переходят к следующим этапам, которые должны быть выполнены в определенной последовательности:

Вначале нужно изготовить шаблон, который потребуется для изготовления стропильной системы. Просто берем две доски и скрепляем их друг с другом гвоздями.

Эти ножницы нужно установить двумя краями там, где вы будете крепить стропильные ноги. Для фиксации угла между балками устанавливают поперечную перекладину.

Теперь нужно изготовить другой шаблон: на этот раз для него нам потребуется фанера, с его помощью мы сможем сделать монтажные запилы на стропилах.

Используя шаблон, нужно вырезать на стропилах монтажные запилы, после чего их скрепляют друг с другом под заранее рассчитанным углом наклона ската. По завершении этих действий у нас должна получиться стропильная ферма.

Готовые фермы переносят на крышу и фиксируют к мауэрлату:

• Сначала нужно закрепить фронтальные фермы;
• Между верхними точками фронтальных ферм придётся натянуть шпагат. По нему мы будем знать место, где должен проходить конек, также он послужит нам подсказкой, когда мы начнем устанавливать остальные стропильные ноги.

Теперь можно установить оставшиеся фермы, помня о том, что стропильные элементы нужно размещать на расстоянии не менее 0,6 м друг от друга.

В некоторых случаях может понадобиться усилить конструкцию ферм. Для этого используют подпоры, ригели или подкосы.

Заключительным этапом является монтаж конькового прогона. Его устанавливают на специальные опоры, после чего к нему крепят короткие, диагональные и промежуточные стропила.

Заключение

Монтаж стропил является не менее важным этапом, чем остальные операции, которые приходится выполнять в процессе строительства объекта. Учитывая роль этого элемента, работу необходимо начинать с выполнения необходимых расчетов, чтобы подобрать наиболее оптимальную конструкцию. Поскольку здесь приходится учитывать тип используемого кровельного материала, а также характеристики будущей кровли, лучше всего, если вы поручите эту работу профессионалам. Так у вас не будет сомнений, что по завершении установки стропил крыша будет надежно защищать здание от внешних воздействий на протяжении многих лет.

Разметка обычного стропила

Руководства по проектам изящного домостроения

Обрамление

How-To

Для простых двускатных или односкатных крыш вам необходимо изучить этот базовый строительный блок каркаса крыши.

Джим Андерсон Выпуск 165

Разметка вальмовых, ендовных, и нарожных стропил требует опыта и навыков, но если вы строите простую двускатную или односкатную крышу, все, что вам нужно, это обычное стропило, основной строительный блок каркаса крыши.

Чтобы выложить рядовое стропило , вам потребуется уклон крыши, выраженный в единицах подъема на фут прогона. В примере с двускатной крышей , показанном здесь, стропила с шагом 6 дюймов 12 поднимаются на 6 дюймов на каждый фут прогона. Прогон – это расстояние по горизонтали, которое преодолевает стропило. Для двускатной крыши прогон измеряется от центральной линии коньковой доски до внешнего края верхней части стены.

Как только вы узнаете шаг и общую длину , вы можете разметить срезы стропил несколькими способами. Самый простой способ — «отойти» от макета на 1 фут. приращения с помощью обрамляющего квадрата.

Спуск со стропила

Шаг 1: Начните с конька. Прикрепите лестничные упоры к угольнику , чтобы совместить размеры подъема и прогона с верхним краем стропила. Отметьте первую линию отвеса рядом с концом стропила, чтобы определить место среза конька. Затем отметьте первый 1-фут. приращение пробега. Теперь вы можете «опустить» стропило, чтобы завершить полный прогон.

Этап 2: Вырезы по вертикали и седлу завершают рот птицы. Прямоугольная выемка, расположенная над верхней частью стены, называется птичьим ртом. Измеряя от вертикального среза, сделайте ровный срез, равный толщине стенового узла.

Шаг 3: Переверните квадрат, чтобы отметить выступ. Многие рамщики предпочитают оставлять концы длинными, а затем обрезать их на месте. Но простой отвес стропильного хвоста совсем несложно разметить заранее: переверните квадрат на 180° (язычком вниз) и сделайте шаг от нужного размера от линии отвеса «птичий рот» до конца хвоста стропила.

Шаг 4: Обрежьте отвес с учетом коньковой доски. Если стропила должны быть прикреплены к коньковой доске, половина толщины коньковой доски должна быть снята с верхнего конца стропила. Измерьте разницу на теле стропила, затем отметьте линию разреза.

Лестничные упоры уменьшают вероятность ошибки

Наиболее полезными аксессуарами для укладки стропил являются пара крошечных приспособлений, похожих на зажимы, называемые лестничными упорами (Общие инструменты; 212-431-6100; www. generaltools.com). Каждый датчик представляет собой небольшую шестигранную гайку с прорезью посередине и винтом с накатанной головкой для крепления к квадрату. Прикрепляемые к ножкам квадрата каркаса в точках подъема и прогона, ступенчатые датчики действуют как упоры, гарантируя, что настройки подъема и пролета остаются неизменными на протяжении всего процесса компоновки. Как следует из названия, эти маленькие приспособления также удобны для укладки косоуров.

Первое стропило является шаблоном для остальных

Шаг 5: Аккуратно вырежьте первый лист. Это стропило будет служить образцом для всех остальных, поэтому важно сделать точные разрезы. Убедитесь, что лезвие острое и установлено перпендикулярно основанию циркулярной пилы .

Шаг 6: Ручной пилой завершите рот птицы. Вам понадобится пила, чтобы разрезать угол с обеих сторон.

Шаг 7: Держите коронки поднятыми при обведении узора. Пиломатериалы для каркаса не будут одинаково прямыми и ровными, поэтому рекомендуется ориентировать стропила так, чтобы их вершины были обращены вверх при установке. Поместите выкройку поверх каждого нового куска стропильной заготовки, затем отметьте разрезы. Если у вас нет помощника, используйте зажим Quik-Grip, чтобы удерживать шаблонное стропило на месте.

Фото: Том О’Брайен; рисунок: Дэн Торнтон

Подробнее о стропилах крыши:

Стропила Perfect Roof – Сосредоточьтесь на шаблоне стропил, и остальная часть крыши легко встанет на место.

Предыдущий: Разметка и обрезка общих стропил Следующий: Идеальные стропила крыши

Направляющая

Каркас

Глава

Каркасные крыши

Обрамление

Каркас

Надежное подробное руководство от профессионалов по созданию прочного дома, соответствующего нормам

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по каркасному проекту.

Начать бесплатную пробную версию

Введение в каркас

• Концепции каркаса дома, советы и многое другое

Инструменты, методы и материалы для обрамления

• Инструменты
• Техники
• Обрамление пиломатериалов
• Стали

Каркасные полы

Каркасные стены

Каркас лестницы

• План лестницы
• Строительные лестницы

Каркас крыши

Эффективные методы кадрирования

• Расширенное кадрирование
• Двойные стены

Деревянный каркас

• Деревянно-каркасное строительство
• Деревянно-каркасный дизайн

Стропила — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последнее редактирование 23 Авг 2021

См. вся история

Стропила — это конструктивный элемент, который используется как часть конструкции крыши. Как правило, она проходит от конька или вальмы крыши до стеновой плиты наружной стены. Стропила , как правило, укладываются последовательно, бок о бок, обеспечивая основу для поддержки настилов крыши, кровельных покрытий и т.д.

Стропила обычно изготавливаются из дерева или стали и могут быть скрыты внутри конструкции крыши или могут быть оставлены открытыми в пространстве под ними. Поверх них и перпендикулярно им могут быть уложены рейки для крепления кровельного покрытия.

Стропила могут использоваться в качестве ключевого компонента различных типов конструкции крыши. Двухскатная крыша состоит из двух стропил , опирающихся друг на друга и связанных вверху в месте их соединения. Стропила сидят на стеновой пластине, которая является эффективным средством распределения нагрузки, создаваемой конструкцией крыши, вниз по стенам, не создавая точек давления там, где каждая стропило упирается в стену.

Замкнутая парная крыша добавляет потолочные балки, идущие горизонтально между стропилами футов, чтобы поддерживать потолок и сделать конструкцию намного более жесткой.

Для увеличения потенциальных пролетов крыши без ущерба для устойчивости стен, увеличения размеров стропил или привлечения дополнительных затрат были введены прогоны. Они проходят перпендикулярно стропилам , обеспечивая дополнительную жесткость. Установив прогон в конструкцию крыши, 9Стропила 0013 больше не должны были быть такими толстыми и тяжелыми, что позволяло увеличить потенциальные пролеты.

В современном домостроении наиболее распространенная форма стропил известна как финк или стропило с фермой типа «w». Он состоит из стропила , включающего растягивающие и сжимающие элементы в форме буквы W. Он может иметь пролеты до 12 м и может быть спроектирован с учетом различных углов наклона.

Для получения дополнительной информации см.: Стропильные фермы

К наиболее распространенным типам стропил относятся:

• Основное стропило : Обычно самый большой тип стропил , расположенный на концах конструкции крыши.
• Простое стропило: меньшие стропила, расположенные между основными с обеих сторон.
• Вспомогательное стропило: встречается реже, но может использоваться для поддержки и усиления основного стропила .
• Компас Стропила : Изогнутые или изогнутые вверху или как на верхней, так и на нижней поверхностях.
• Бордюр стропила : Верхние стропила в вальмовой или мансардной крыше.
• Вальмовое стропило: Меньшие стропила, используемые для углов вальмовой крыши.
• Королевское стропило: со стороны вальмовой крыши королевское стропило является самым длинным и находится на одной линии с коньком.
• Стропила ендовы: Основная стропилина, которая находится в самой нижней точке крыши ендовы.
• Нарожное стропило: стропило, укороченное за счет посадки на вальмовое стропило или прерываемое слуховым окном.
• Стропила баржи: На фронтоне это самое внешнее стропило , которое иногда используется для формирования свеса крыши.
• Раскосная рама.
• Домашние крыши.
• Крыша-молот.
• Длиннопролетная крыша.
• Скатная крыша.
