Укладка стропил: схема конструкции, установка своими руками, простая сборка, устройство висячих стропил

как правильно крепить своими руками, как ставить крышу дома, монтировать ровно

Содержание:

Правильный расчет стропил
Подготовка материалов
Виды стропил для крыши
Установка верхнего края стропил
Как поставить нижние части стропил своими руками

Стропильная система – это один из обязательных компонентов любой крыши. Чтобы данная система могла выполнять возложенные на нее функции, необходимо заранее продумать ее конструкцию и провести грамотный монтаж. О том, как своими руками поставить стропила, и пойдет речь в этой статье.

Правильный расчет стропил

Перед тем, как поставить стропила, нужно еще на этапе проектирования конструкции определить два параметра:

• Толщина стропильных ног;
• Шаг установки стропил.

В первую очередь стоит рассчитать шаг установки стропил – расстояние между отдельными ногами. Минимально допустимый шаг стропил составляет 60 см, а максимальное значение может превышать 1 м.

Чтобы упростить себе задачу, можно воспользоваться следующими данными:

1. Длина стропил – 3 м. При сечении 8х10 см оптимальный шаг стропил составляет 120 см, а для брусков сечением 9х10 см шаг стоит увеличить до 180 см.
2. Длина стропил – 4 м. Сечение 8х16 см – шаг 100 см, 8х18 – шаг 140 см, 9х18 – шаг равен 180 см.
3. Длина стропил – 6 м. Если используются брусы сечением 8х20 см, то шаг между ними должен составлять 100 см, а для брусов сечением 10х20 см лучше всего подойдет шаг в 140 см.

Для определения количества стропил на один скат нужно выполнить следующее: сначала длина ската по карнизу делится на шаг стропил, полученное значение увеличивается на один и округляется до целых чисел в большую сторону. Разделив длину ската на рассчитанное количество стропил, можно узнать межосевое расстояние между стропильными ногами.

Описанная выше технология расчетов не является универсальной – например, она не учитывает особенности выбранного кровельного покрытия и теплоизоляционного материала. При использовании плитных или рулонных утеплителей шаг стропил стоит подогнать под стандартные габариты материала. Для материалов на основе минеральной ваты нужно уменьшить расстояние между стропилами на 1-1,5 см – такие материалы держатся между стропилами за счет распирающей силы.

Подготовка материалов

Чтобы стропильный каркас был достаточно качественным и надежным, необходимо не только правильно провести его монтаж, но и грамотно подойти к вопросу выбора материалов для его обустройства. Обычно стропила изготавливаются из обрезных досок или брусов с заранее рассчитанной толщиной. Зная, как правильно поставить крышу на дом, и подобрав качественный материал, вы сможете самостоятельно выполнить монтаж стропильной системы.

Подбирая пиломатериалы, нужно обратить внимание на их качество – древесина не должна иметь заметных повреждений структуры, вроде щелей или глубоких царапин. Кроме того, хорошее дерево должно быть достаточно просушенным, чтобы избыток влаги в дальнейшем не ускорил процесс разрушения стропильной системы.

Перед тем, как монтировать стропила, нужно пропитать их антисептическими и огнезащитными составами для повышения защиты. Следующий шаг, который косвенно касается технологии монтажа стропил – выбор способа их крепления.

В качестве крепежных элементов для установки стропил могут выступать следующие материалы:

• Металлические или деревянные пластины;
• Болты или шпильки в комплекте с гайками и шайбами;
• Саморезы, гвозди или скобы;
• Катаная проволока.

Виды стропил для крыши

Существует два основных вида стропильных систем – висячая и наслонная. Используемые в них стропила называются точно так же, а в некоторых ситуациях оба вида стропил комбинируются для создания максимально эффективной конструкции.

Особенности разных видов стропил можно описать следующим образом:

1. Висячие. Стропила висячего типа опираются исключительно на стены здания. Выполняя крепление стропил к стене, как правило, для снижения нагрузки на верхней части стен монтируется мауэрлат, выступающий в качестве опорного элемента для стропильных ног. Впрочем, без него можно обойтись, если есть надежные балки перекрытия, выступающие за периметр здания. Уменьшение распирающих нагрузок в висячих стропилах обеспечивается различными вариантами перемычек. В случае с большими пролетами стропильный каркас может дополнительно усиливаться для повышения жесткости.
2. Наслонные. Наслонные стропила, в отличие от предыдущих, устанавливаются с использованием дополнительных опор, что накладывает определенные ограничения – такую конструкцию можно создать только в том случае, если внутри здания есть несущая стена или иные опорные элементы. Нижняя часть наслонных стропил, тем не менее, опирается на мауэрлат, поэтому стены должны иметь достаточную для его монтажа толщину. Верхней частью данный вид стропил крепится к коньковому прогону, установленному на вертикальных стойках.

Установка верхнего края стропил

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Продумывая конструкцию стропильной системы, нужно обязательно иметь в виду ее общий вес и сложность монтажа. Если каркас в итоге получается не очень тяжелым, то его будет намного проще собрать на земле, а потом поднять на крышу самостоятельно или при помощи специального оборудования. Конструкцию, имеющую большой вес, будет гораздо целесообразнее собирать непосредственно на крыше.

Соединять верхние части стропил можно следующими способами:

1. Крепление встык. Данный метод крепления предполагает наличие надрезов на соединяемых краях стропил. Стропильные ноги соединяются в этих надрезах и фиксируются при помощи двух гвоздей. В дальнейшем соединение необходимо усилить пластиной.
2. Крепление внахлест. Такое соединение осуществляется посредством болтов или шпилек, которые затягиваются гайками и широкими шайбами. Стропила сходятся в одной точке и подводятся друг к другу краями, чтобы можно было выполнить их крепление.
3. Скользящее крепление. Данный способ крепления используется в деревянных домах. Дело в том, что здания из бревен или брусов дают усадку, а скользящий крепеж позволяет компенсировать ее без повреждений и перекосов стропильной системы. Стропила в верхней части устанавливаются с небольшим зазором и соединяются подвижным металлическим крепежом.
4. Крепеж к коньку. Если на здании уже смонтирован коньковый прогон, то собирать цельный каркас не нужно – процесс монтажа стропил в данном случае сводится к их поочередному креплению к коньку. Коньковый брус должен располагаться горизонтально, чтобы имеющиеся нагрузки распределялись равномерно.

Как поставить нижние части стропил своими руками

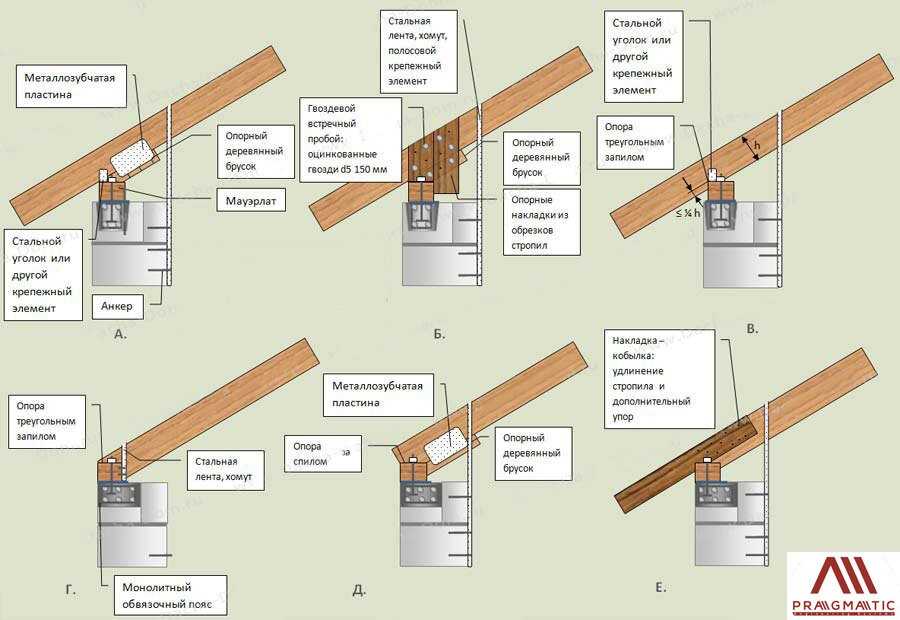

Нижние края стропильных ног устанавливаются на балки или мауэрлат. Согласно технологии монтажа деревянных зданий, собранный каркас затаскивается на крышу и устанавливается, причем в первую очередь нужно крепить фермы, расположенные по краям здания. Чтобы стропила можно было прикрепить к расположенным на стенах здания балкам, затяжку придется просверлить в нескольких точках.

При обустройстве крыши на каменном доме для крепления стропил потребуются специальные металлические крепления, так называемые «ерши». Эти крепления забиваются в каждый четвертый ряд кирпичной кладки, после чего их можно использовать для монтажа стропильных ног.

Если же здание выполнено из материалов, которые не дают усадку, то стропила должны крепиться жестким образом. Перед тем, как поставить стропила ровно, в каждой стропилине делается вырез, благодаря которому все они будут надежно опираться на мауэрлат. Фиксация стропил осуществляется тремя гвоздями и проволокой. Чтобы стропильные ноги не сдвигались в дальнейшем, можно воспользоваться соединением из уголков и опорного бруса.

Все нюансы того, как правильно крепить стропила крыши, должны быть рассмотрены и учтены еще на этапе проектирования. Например, при наличии дымовой трубы нужно позаботиться о том, чтобы она не проходила в непосредственной близости от стропильного каркаса. Иногда в таком случае используются укороченные стропильные ноги, находящиеся между мауэрлатом и дымоходом. Минимальное расстояние от деревянных элементов конструкции до трубы составляет 13 см.

Заключение

Монтаж стропильной системы – задача вполне посильная, но только в том случае, если будут учтены все нюансы. Именно поэтому перед тем, как ставить крышу дома, нужно тщательно продумать будущую конструкцию, подобрать качественные материалы и изучить технологию монтажа. Грамотное выполнение каждого этапа работы позволит создать надежный и прочный стропильный каркас. Читайте также: «Как сделать стропильную систему своими руками».

Монтаж стропил | Монтаж кровли

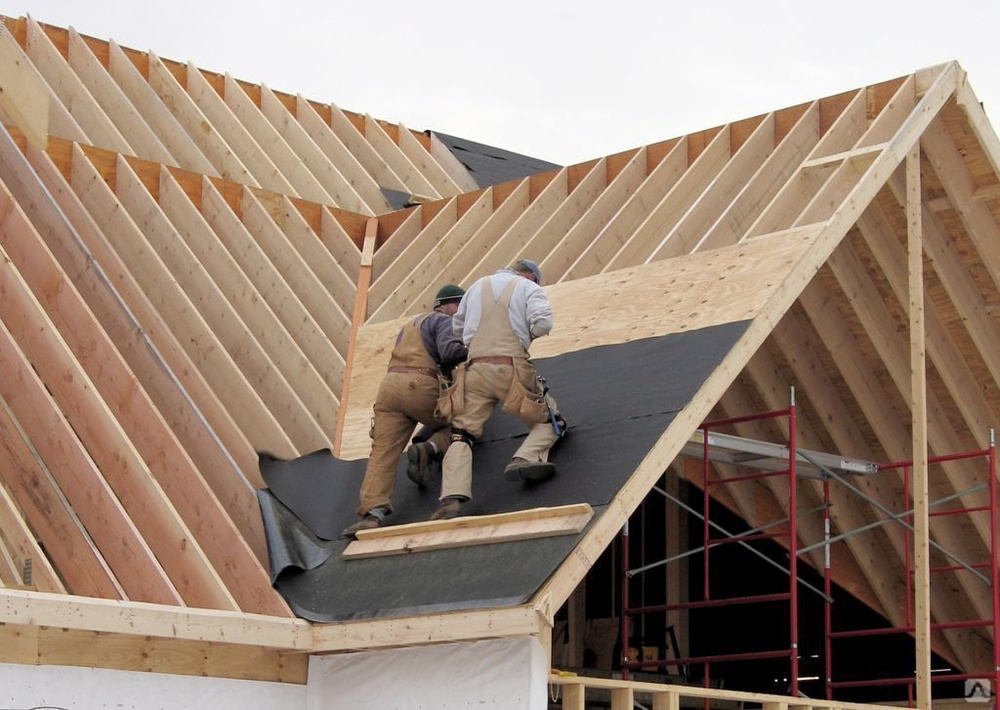

Монтаж стропил

С расценками на монтаж стропил можно ознакомиться в разделе Монтаж кровли — цены.

Наша компания осуществляет профессиональный и качественный монтаж стропил для любого сооружения (коттеджи, дачи, таунхаусы). Стропильная система, сделанная специалистами компании Мастер Крофф (Master Kroff), прослужит вам многие десятилетия.

Монтаж стропил – трудоемкий процесс, требующий специальных знаний. Без соответствующих навыков и профессионального опыта построить стропила самостоятельно практически невозможно. Монтаж стропил – один из наиболее ответственных этапов кровельных работ

Основными несущими конструкциями, выдерживающими нагрузки от кровли, снега и ветра, являются стропила, составные балки и фермы.

При монтаже стропил следует уделять особе внимание отбору материалов. Детали стропил — стропильные ноги, подкосы, ригели — должны быть изготовлены из добротной древесины, из пиломатериалов 1-го и 2-го сортов, без гнили и червоточины.

Стропила в зависимости от типов бывают наклонные и висячие. Выбор вида стропил и принцип монтажа стропил зависит от уклона кровли, нагрузки, а также от типа финишного кровельного покрытия.

Наклонные стропила имеют две или три опоры. В зданиях с небольшими пролетами применяют преимущественно наклонные односкатные стропила. Двускатные наклонные стропила устраивают в жилых и общественных зданиях, имеющих внутренние несущие стены, колонны или несущие перегородки.

Монтаж стропил начинают с установки мауэрлатов, которые укладывают по гидроизоляционному слою. На мауэрлат опираются стропильные ноги.

В деревянном доме мауэрлатом обычно служит верхний венец сруба. Если же стены кирпичные, необходимо устанавливать специальный брус. Элементы стропильной конструкции, соприкасающиеся с кирпичной кладкой, необходимо защитить от гниения, обработав антисептиком.

Устанавливая мауэрлаты, нужно следить, чтобы их верхняя плоскость была строго горизонтальной. По мауэрлату размечают положение стропил и готовят гнезда для их установки.

Мауэрлат крепят к кладке при помощи штырей. Стропило упирается в мауэрлат и жестко притягивается при помощи скрутки из проволоки диаметром 6 мм. При монтаже стропил сначала устанавливают крайние пары стропильных ног. Между ними натягивается шнур (вдоль конка). И уже по коньку стропильной конструкции устанавливаются промежуточные пары стропильных ног.  Если стропильная нога попадает на место установки мансардного окна или дымохода, допускается врезка в стропильной конструкции, место врезки усиливается поперечинами.

Для равномерной передачи нагрузки от стропил к стенам для мауэрлатов отбирают бревна с диаметром не менее 18 см. Крепят их к стене сруба при помощи заершенных металлических скоб, а при других конструкциях стен предусматривают для этого специальные анкера.

Монтаж стропил висячего типа. Висячие стропила обычно подают на перекрытие дома в собранном виде с затяжками и ригелями, выверяют их и крепят к мауэрлату (стропила из бревен крепят обратными скобами, а дощатые — скрутками из обожженной проволоки диаметром 3-4 мм к костылю, забитому в стену ниже мауэрлата). Для устройства карнизного свеса к стропильным ногам прибивают кобылки. Размеры и сечение стропил зависят от предполагаемых нагрузок и подбирают.

Соединения элементов стропильной фермы устраивают с помощью врубок, нагелей, болтов, гвоздей, скоб и т.д. см. Самое надежное и прочное соединение при монтаже стропил получают креплением болтами. Чтобы избежать скольжения стропильной ноги по затяжке и раскола крайней верхней части затяжки, врубку выполняют зубом, шипом или одновременно и тем и другим на расстоянии не менее 250-300 мм от края. Врубка двойным зубом значительно увеличит площадь опоры стропильной ноги.

При монтаже стропильной конструкции ригель соединяют со стропильной ногой сковороднем «вполдерева» и крепят болтами и нагелем. Для усиления этот узел скрепляют скобами. Бабки и подкосы висячих стропил соединяют врубкой и укрепляют скобами и хомутами.

Обрешетка стропил необходима для настила кровли и представляет собой совокупность брусьев (досок). Эти элементы кладываютперпендикулярно стропильным ногам. В зависимости от вида кровли обрешетку выполняют из досок, теса, брусков и т.д., укладываемых вплотную или вразрядку.

Если обрешетка сплошная, то доски надо укладывать параллельно коньку. Но лучше, если сначала на стропильную конструкцию параллельно коньку уложить через 500-1000 мм бруски или доски, а на них настелить доски или тес вдоль спуска, сплошным слоем от конька к свесу.

Поскольку доски коробятся, образуя с одной стороны выпуклость, а с другой — вогнутый лоток, обрешетку следует настилать так, чтобы лотки были сверху. Это позволить избежать намокания подкровельного пространства —  в этом случае протекшая через кровлю вода попадет в лоток и стечет по нему.

Обрешетка непосредственно воспринимает нагрузку кровельного материала и в свою очередь давит на стропила, которые передают тяжесть крыши (и снежного покрова на ней) несущим стенам.

Подрезку досок можно выполнять и в процессе укладки кровли.

Доверьте монтаж стропил и установку стропильной системы компании Master Kroff!

Стропила — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 23 Авг 2021

См. вся история

Стропила — это конструктивный элемент, который используется как часть конструкции крыши. Как правило, она проходит от конька или вальмы крыши до стеновой плиты наружной стены. Стропила , как правило, укладываются последовательно, бок о бок, обеспечивая основу для поддержки настилов крыши, кровельных покрытий и т. д.

Стропила обычно изготавливаются из дерева или стали и могут быть скрыты внутри конструкции крыши или оставлены открытыми в пространстве под ней. Поверх них и перпендикулярно им могут быть уложены рейки для крепления кровельного покрытия.

Стропила могут использоваться в качестве ключевого компонента различных типов конструкции крыши. Парная крыша состоит из двух стропила , прислоненные друг к другу, привязанные вверху в месте их соединения. Стропила сидят на стеновой плите, которая является эффективным средством распределения нагрузки, создаваемой конструкцией крыши, вниз по стенам, не создавая точек давления там, где каждое стропило соприкасается со стеной.

Замкнутая парная крыша добавляет потолочные балки, идущие горизонтально между стропилами футов, чтобы поддерживать потолок и сделать конструкцию намного более жесткой.

Для увеличения потенциальных пролетов крыши без ущерба для устойчивости стен, увеличение стропил размеров или привлекающих дополнительные расходы, были введены прогоны. Они проходят перпендикулярно стропилам , обеспечивая дополнительную жесткость. Благодаря установке прогона в конструкцию крыши стропила больше не должны быть такими толстыми и тяжелыми, что позволяет увеличить потенциальные пролеты.

В современном домостроении наиболее распространенная форма стропил известна как финк или стропило с фермой типа «w». Он состоит из стропила , включающего растягивающие и сжимающие элементы в форме буквы W. Он может иметь пролеты до 12 м и может быть спроектирован с учетом различных углов наклона.

Дополнительную информацию см.: Стропильные фермы

К наиболее распространенным типам стропил относятся:

• Основное стропило : Обычно самый большой тип стропил , расположенный на концах конструкции крыши.
• Простое стропило: Меньшие стропила, расположенные между основными с обеих сторон.
• Вспомогательное стропило: встречается реже, но может использоваться для поддержки и усиления основного стропила .
• Компас стропило : изогнутое или изогнутое вверху или как на верхней, так и на нижней поверхностях.
• Бордюр стропила : Верхние стропила в вальмовой или мансардной крыше.
• Вальмовое стропило: Меньшие стропила, используемые для углов вальмовой крыши.
• Королевское стропило: со стороны вальмовой крыши королевское стропило является самым длинным и находится на одной линии с коньком.
• Стропила ендовы: Основная стропилина, которая находится в самой нижней точке крыши ендовы.
• Нарожное стропило: стропило, укороченное путем посадки на вальму стропила или прерывается слуховым окном.
• Стропила баржи: На фронтоне это самое внешнее стропило , которое иногда используется для формирования свеса крыши.

• Раскосная рама.
• Домашние крыши.
• Крыша Hammerbeam.
• Длиннопролетная крыша.
• Скатная крыша.
• Каркас портала.
• Пост.
• Прогоны.
• Дефекты кровли.
• Обшивка.
• Виды луча.
• Типы крыш.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Что такое стропила крыши? Как работают стропила в каркасе крыши

При строительстве крыш важно понимать структуру здания и то, как каждый компонент обеспечивает поддержку. Стропила являются ключевой частью каркаса крыши и требуют точных измерений и разрезов, чтобы правильно распределить вес и обеспечить безопасность здания.

В дополнение к стропилам, в некоторых конструкциях крыш используется система ферм, которая использует сжатие, чтобы выдерживать больший вес. Однако внутренний дизайн потолка становится более ограниченным. Узнайте основные различия между стропилами и фермами, плюсы и минусы каждого из них.

В этой статье

• 1 Что такое стропила?
• 2 Типы стропил
• 3 Стропила и фермы: в чем разница?
• 4 Преимущества стропил
• 5 Недостатки стропил

Что такое стропила?

Стропила – это конструктивный элемент крыши здания. Традиционные стропила обрамляют крышу и соединяются с внешними стенами. Эта система также называется каркасом из палочек. Обычно строятся на месте, стропила разрезаются на 2 x 10 частей и приземляются на коньковую доску, которая проходит по всей длине здания. Затем потолочные балки используются для соединения стропил и наружных стен. В результате получается сводчатый потолок, который можно заполнить изоляцией и гипсокартоном, чтобы закончить пространство. Как вариант, его можно оставить как открытое пространство на чердаке.

Типы стропил

При строительстве стропильной крыши обычно используются два основных типа стропил: основные и обычные стропила. Основные стропила — это самые большие части, используемые с каждой стороны конструкции крыши. Обычные стропила меньше по размеру и размещаются между основными стропилами. Вместе они обеспечивают достаточную структурную поддержку, чтобы служить каркасом крыши.

Существуют также некоторые менее используемые стропила, в том числе:

• Вспомогательные стропила. Иногда используются для поддержки основного стропила.
• Вальмовые стропила. Они проходят от внешних углов здания до коньковой доски под углом 45 градусов.
• Стропила ендовы. Эти стропила расположены на внутренних углах здания под углом 45 градусов.
• Стропила компаса. Они изогнуты вверху (а иногда и внизу) и обычно используются для украшения.

Даже если вы не используете каждый из этих типов стропил в своих проектах регулярно, полезно ознакомиться с ними в тех редких случаях, когда они понадобятся.

Стропила и фермы: в чем разница?

Альтернативным методом строительства крыши является использование стропильной системы. Вместо того, чтобы укладывать стропильные доски в форме А-образной рамы, конструкция ферменной крыши выглядит как сеть опорных балок, которые перекрещиваются для лучшего распределения веса дерева. Внизу стропила соединяются балками, перекрывающими длину помещения.

Фермы используют сжатие и растяжение для обеспечения прочности и устойчивости. Кроме того, они изготавливаются вне производственной площадки на заводе, а затем доставляются на рабочую площадку. Доставка увеличивает общую стоимость проекта, но фермы обычно дешевле, чем стропила, поскольку они изготавливаются оптом. Единственным недостатком является то, что любые ошибки на заводе могут замедлить проект, поскольку вы не контролируете выполнение разрезов на месте. Для установки ферм также требуется несколько человек, часто для подъема тяжелых грузов требуется вилочный погрузчик.

Другим возможным недостатком ферм является то, что они не оставляют места для сводчатых потолков, поскольку нижняя часть должна обеспечивать структурную поддержку, а это означает, что в доме должны быть плоские потолки. Также невозможно включить просторный чердак, который может ограничить возможности хранения для домовладельца.

Преимущества стропил

Использование стропил вместо стропильной крыши имеет несколько преимуществ.

• Больше места. Использование стропил позволяет использовать чердачное пространство или соборные потолки, потому что есть открытое пространство, которое можно развивать по своему усмотрению. Верхняя часть может быть даже преобразована в дополнительную жилую площадь.
• Обеспечивает изоляцию. Изоляцию , которую можно оставить как есть или закрыть гипсокартоном, можно закатать между стропильными балками для повышения энергоэффективности.
• Построен на месте. Стропила обрезаются на месте, что означает, что их можно обрезать по размеру и отрегулировать по мере необходимости.
• Меньше времени выполнения заказа. Поскольку стропила обрезаются по размеру на строительной площадке, вам не нужно полагаться на сторонние фабрики для резки и доставки материалов. Это также может сэкономить на доставке тяжелых грузов.

В целом, стропила — это проверенное временем решение, обеспечивающее гибкость в процессе проектирования.

Недостатки стропил

Использование стропил имеет несколько недостатков:

• Дороже. В конечном счете, стропила дороже, чем фермы, потому что они изготавливаются мастерами на месте, а не на заводе.
• Увеличивает время строительства. Фактор стоимости зависит от времени, необходимого для обрезки стропил до нужного размера на месте, по сравнению с фермами, которые производятся оптом.
• Требуется специалист. Для выполнения столярных работ, связанных с обрезкой стропил, требуются навыки. С фермами вы просто доставите предварительно нарезанные материалы на рабочую площадку.
• Слабее ферм. В то время как стропила конструктивно прочны, фермы прочнее. Фермы могут не только выдерживать больший вес, но и выдерживать большее расстояние между ними.
