Укладка по фермам прогонов из брусьев. Деревянные стропильные фермы. Плюсы и минусы ферм

Ферма металлическая, минусы и преимущества. Укладка по фермам прогонов из брусьев

Деревянные стропильные фермы. Плюсы и минусы ферм

Ферма или не ферма, вот в чем вопрос

Свой каркасный дом я проектировал на протяжении более года, поэтому и многие его элементы часто менялись: размеры, планировка, узлы каркасного дома. На одном из этапов я решил делать деревянные стропильные фермы вместо стропильной системы.

Технические требования к моей крыше следующие:Пролет 8,75 метров.Снеговая нагрузка 240 кг на м2

Угол кровли мне хотелось 25-26 градусов, поэтому ветровая нагрузка минимальна около 25 кг на м2.

Изначально мы рассчитали обычную стропильную наслоенную систему, она выглядела так:

Чем мне не нравится эта стропильная система:Доска 200 на 50 тяжеловата (а в ферме используются доски 100 на 50 и 150 на 50). Но нет ничего невозможного!

В итоге от ферм я отказался, так как крыша оказалось очень простой. Поэтому решили поставить стропильную ферму товарищу. Выглядит она вот так:

Что такое ферма?

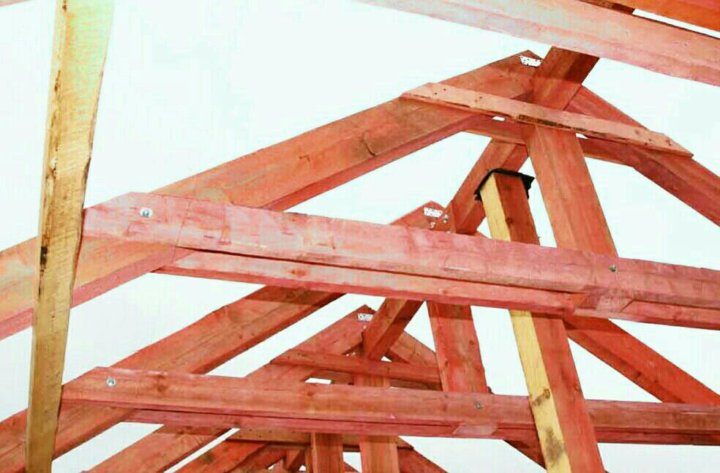

Деревянная ферма в каркасном доме — это такая стропильная конструкция, когда вся нагрузка магическим образом распределяется внутри самой конструкции, что позволяет перекрывать большие пролеты без каких-либо опор. Разрабатывается хорошими проектировщиками каркасных домов, такими, как у нас.

Плюсы ферм:Ферма не требует пятой опорной стены, а значит, я могу сделать планировку более свободнойМожно поставить внутренние стены уже после наружных под крышей и не тянуть с закрытием контураФермы удобно и быстро монтироватьФермы собираются на полу, не нужно лишнего прыгать по крышеФермы можно демонтировать, надстроить второй этаж и снова смонтироватьФермы требуют меньше трат материалаНет проблем с утеплением (даже в углах фермы высота утеплителя 400 мм)

Минусы ферм:Нужны фанерные накладкиНужно много крепежа — около 10 тысяч гвоздейНеобходим расчет специалиста ( но можно найти похожий вариант)Нужны как минимум два человека, а лучше четыре для установки ферм

Фото производства ферм (не мое, с форумхауса)

Видео подъема деревянных ферм на каркасный дом:

Видео монтажа деревянных ферм на каркасный дом:

Поскольку я очень много менял решений на протяжении строительства моего дома, менял размеры и планировку бессчетное количество раз, в итоге я принял итоговое решение для себя не делать ферму, а самую обычную стропилку, о чем вы и можете прочитать в следующих постах.

Однако с удовольствием познакомлю вас с компанией, которая производит деревянные фермы для любых домов, обращайтесь за контактами.

Ферма металлическая, минусы и преимущества

Стропила, выполненные из металла (ферма металлическая) намного прочней и надежнее, чем деревянные, потому что выносят очень большие нагрузки. Здесь вы получите информацию о достоинствах и недостатках металлических стропил, о том, как выбрать для них материал, а также узнаете о монтаже таких конструкций.

Предпочтение металлической системе стропил отдают потому, что она повышает жесткость кровли. Именно металлическая ферма используется в том случае, когда требуется монтаж бруса длиной свыше 10 м, тогда меняют не только стропильную систему, но мауэрлатный брус, прогоны и опору конька: укладывается стальной швеллер, а монтаж металлических ферм производят с помощью приварки уголков.

Зачастую практикуется применение комбинированных систем – металлические фермы комбинируют с деревянными конструкциями, но они имеют свои минусы. Очень важно не допустить взаимодействия металлических и деревянных деталей, так как при перепадах температур металл покрывается конденсатом, древесина, соприкасаясь с ним, начинает гнить. В таких случаях необходимо сделать изоляцию из рубероида и обработать деревянные поверхности конструкции влагоотталкивающими средствами.

Утепление кровли

Отдельно рассмотрим вопрос об утеплении помещения под кровлей. Если вы остановились на металлической стропильной системе, то утеплитель укладывается над- или под стропилами, а не между, как в случае со стропильными конструкциями из дерева. А для того, чтобы на материале не образовывался конденсат, между конструкцией и утеплителем оставляют просвет.

Если утеплитель кладется под металлической фермой, то изоляционный материал, внутренняя обшивка, непосредственно само покрытие кровли и вентиляционный просвет располагаются над утеплителем. Благодаря такой укладке слоев сохраняется тепло в помещении чердака и предотвращается образование прослоек из холодного воздуха.

Преимущества фермы металлической

Другое дело фермы кровельные – если вы устанавливаете только металлическую конструкцию, без деревянных элементов, опасаться гниения не стоит. Этот вариант крыши долговечен, при его монтаже можно применять стропила длиной от 7 до 30 метров.

Металлические фермы можно купить, а можно изготовить самостоятельно, с помощью парных уголков и классических профилей. Узлы металлических ферм соединены наклонно, образуя треугольник. С помощью таких конструкций можно перекрывать помещения большой площади с высокими потолками, поэтому их активно используют при строительстве промышленных сооружений и ангаров.

Стропильные системы из металла используются при строительстве жилых сооружений с металлическим каркасом крыши – в этом случае они делаются под заказ и доставляются непосредственно к объекту строительства. Монтаж таких конструкций производится вместе с основой.

Минусы стропильных ферм из металла

Говоря о достоинствах стропильной конструкции из металла нужно упомянуть и их недостатки.

В первую очередь – это сложность доставки и монтажа конструкций ферм металлических:

  • фермы стропильные из металла обладают большой массой, соответственно, для того чтобы их поднять на необходимую высоту, а затем установить, требуется специальная техника;
  • металлические фермы плохо сопротивляются повышенным температурам, поэтому в случае пожара, кровля провиснет, а затем обрушится уже в течение 15-30 минут;
  • возведение стропильной металлической конструкции обходится далеко недешево.

Как подобрать материал для фермы металлической

При изготовлении элементов составляющих конструкцию фермы стропильной, как правило, применяют парный профиль, совмещение узлов делают с помощью косынки. Все элементы соединяются путем клепки или сварки. До того, как приступить к изготовлению стропильной металлической системы, нужно сделать строгие расчеты сечения деталей, количество швов сварки, нужное количество заклепок и прочее.

Процесс изготовления металлических ферм

Изготовление металлических ферм выполняется в несколько этапов:

  • стыковка уголков с поперечным сечением, которые используются для изготовления верхнего пояса фермы, выполняется по их меньшей стороне;
  • при изготовлении нижнего пояса используются равнобокие уголки;
  • парные швеллеры применяются в случае переноса нагрузки фермы на панель;
  • уголки с равными сторонами с тавровым или крестообразным сечением используют при изготовлении стоек и раскосов;
  • полностью сварные металлические стропильные конструкции изготавливают, применяя тавровое сечение.

Изготовление стальных кровельных системы устройство фермы крыши

При изготовлении такой системы, как металлические фермы – гост и его соблюдение -обязательное требование. Стропильные фермы для стальных конструкций кровли имеют длинные пролеты. Изготавливаются металлические фермы пролетом 12 м, некоторые- до 30 м.

Ферма для односкатной крыши сделана из профиля с периодическим сечением или трубы квадратного и прямоугольного сечения, такой же профиль используют и для фермы из двух скатов, с углом ската меньше 20 градусов.Опорой им служат подушки или колонны из железобетона.

Прогонная балка, на уголки которой крепится обрешетка, монтируется путем сварки к стропилам из металла. Для повышения жесткости конструкции по поясу нижних ферм проходят связи из уголка.

Наиболее распространено применение металлических стропильных систем в строительстве общественных и промышленных объектов:

  • складов;
  • ангаров;
  • производств;
  • офисных многоэтажек.

При возведении индивидуальных построек используется легкий модульный каркас. Процесс производства стальных систем несложный, изготовить конструкцию можно на любом заводе.

Преимущества стальных модулей:

  • прочность и надежность;
  • перекрытие больших пролетов;
  • жесткость.

Минусы стальных ферм:

  • большая масса – до 30 килограммов на один квадратный метр, что требует использования спецтехники в процессе монтажа;
  • слабые огнеупорные качества, деформируется примерно через 20 минут при пожаре;
  • при отсутствии специальной обработки покрывается коррозией.

Монтаж фермы металлической

При строительстве объекта промышленного назначения фермы стропильные металлические возводятся на подстропильных системах, которые соединяют опорные балки и являются основой при монтаже стропильных ферм.

В зданиях такого плана длина пролетов не бывает меньше 25 – 35 метров, поэтому целесообразней всего использовать определенные металлические конструкции (см. фото). Эти конструкции смонтированы путем соединения двух треугольных каркасов, которые соединяются с помощью затяжки. Такой монтаж дает возможность убрать длинные распорки, потому что их сечение приходится увеличивать для повышения сопротивления изгибу в длину, а это добавит вес всей системе фермы металлической.

Как изготовить ферму с помощью домкрата, подробно на видео:

Верхний пояс нужно разделить на панели, их должно быть 12 либо 16, длина каждой панели должна составлять от 2 до 2.75 метров. Если к ферме подшивается потолок, то узлы верхнего пояса крепятся затяжкой, длина затяжки колеблется от 4 до 6 панелей по их длине.

И хотя стропильные металлические конструкции сами по себе очень надежны и обладают высокой степенью жесткости по сравнению с деревянными, при возведении коттеджей, дачных домиков и загородных домов их применяют редко. Возведение таких конструкций не считается целесообразным по некоторым объективным причинам. Применение фермы из стропил металлических популярно при возведении строительных и промышленных объектов, так как в таких зданиях перекрытие монтируется из длинных пролетов. Читайте также: “Устройство металлической кровли: установка и монтаж”.

Установка прогонов крыши

После того как возведены стены здания, установлены балки перекрытия, и устроено само чердачное перекрытие, фаза строительных работ переходит к монтажу стропильной системы и кровли здания. Установка прогонов крыши, как силовых несущих элементов, производится в соответствии с расчетной нагрузкой от веса самой кровли. Для прогонов могут использоваться калиброванные бревна или брус нужного сечения.

Существует несколько типов кровли — от простой двускатной до сложной ломаной. Выбранный тип кровли и определяет особенности ее монтажа.

Установка прогонов крыши своими руками

Простая односкатная крыша может иметь только коньковый прогон. А более сложные конструкции нуждаются в установке дополнительных боковых прогонах. Если конструкция кровли спроектирована с коньковым прогоном, то его установка производится на специальные несущие стойки. Последовательность монтажа кровли с коньковым прогоном начинается с установки вертикальных стоек. Стойки должны устанавливаться строго вертикально в двух плоскостях и закрепляться вспомогательными элементами.

Между стойками устанавливаются распорные элементы из обрезной доски толщиной пять сантиметров, или из бруса толщиной до десяти сантиметров. Один конец распорной доски (бруса) крепится к нижней чести первой стойка, а второй конец этой же доски (бруса) крепится к верхней части второй стойки, и так далее. В результате получается очень жесткая конструкция, состоящая их треугольников, где коньковый прогон и стойка являются катетами этого треугольника, а распорная доска – гипотенузой.

Если высота стоек более двух метров, то для их установки и установки конькового прогона рекомендуется сооружать леса. При наличии лесов монтажные работы будут более удобны и безопасны. К тому же к лесам можно будет временно крепить несущие стойки и, по не необходимости, другие элементы кровли. По завершению монтажа леса и закрепленные на них технологические элементы демонтируются. Установка прогонов крыши должна производиться с особой тщательностью и строго горизонтально, так как прогоны по своему назначению являются несущими элементами для всей кровельной системы. Так же при расчетах нагрузки на прогоны необходимо учитывать не только вес кровли, но и вес снежных масс, которые могут скапливаться на крыше в зимнее время года.

После установки прогона можно приступать к монтажу стропильной системы. Стропила могут предварительно собираться на земле, а затем в собранном виде подниматься и устанавливаться. Такой способ установки стропил может использоваться при наличии подъемного крана или достаточного количества рабочих. Если нет возможности поднять собранные стропила к месту их установки, то можно осуществлять их сбору на месте. При таком способе монтажа стропильные ноги устанавливаются попарно и стазу же крепятся к коньковому прогону болтами или саморезами. Затем монтируются остальные элементы кровельной системы.

Стропила небольших двускатных крыш могут собираться и устанавливаться без прогонов. Если скат крыши не более шести метров, то при монтаже вначале устанавливаются уже собранные крайние стропила. Затем они надежно закрепляются временными вспомогательными элементами и, между ними, от каждого края к середине, устанавливаются остальные стропила. Недостатком такого способа монтажа является то, что сначала стропила закрепляются вспомогательными элементами, а после того, как будут прибиты бруски обрешетки, которые и свяжут все стропила между собой, эти элементы нужно будет удалить.

Установка прогонов крыши и стропильной системы и монтажа кровли требует кропотливых расчетов и точности выполнения работ. Особенно не допустимы погрешности, если в качестве кровельного материала используется металлочерепица.

Фермы или стропильная система? Что выгоднее

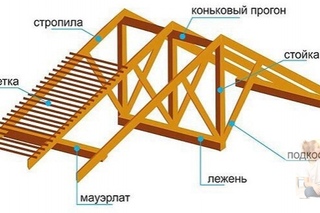

Проектирование кровли частного дома с учетом классической стропильной системы
  • конькового прогона;
  • мауэрлата;
  • конструкций, придающих системе прочность и жесткость: ригелей, распорок, подкосов и стоек;
  • самих стропил, висячих и/или наслонных.

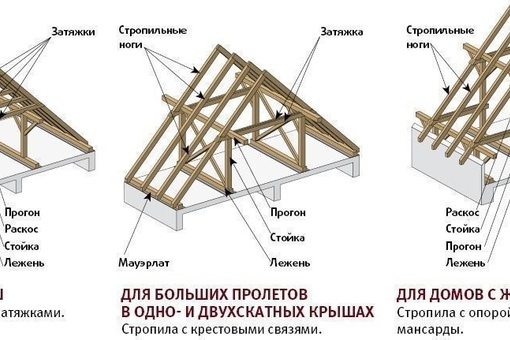

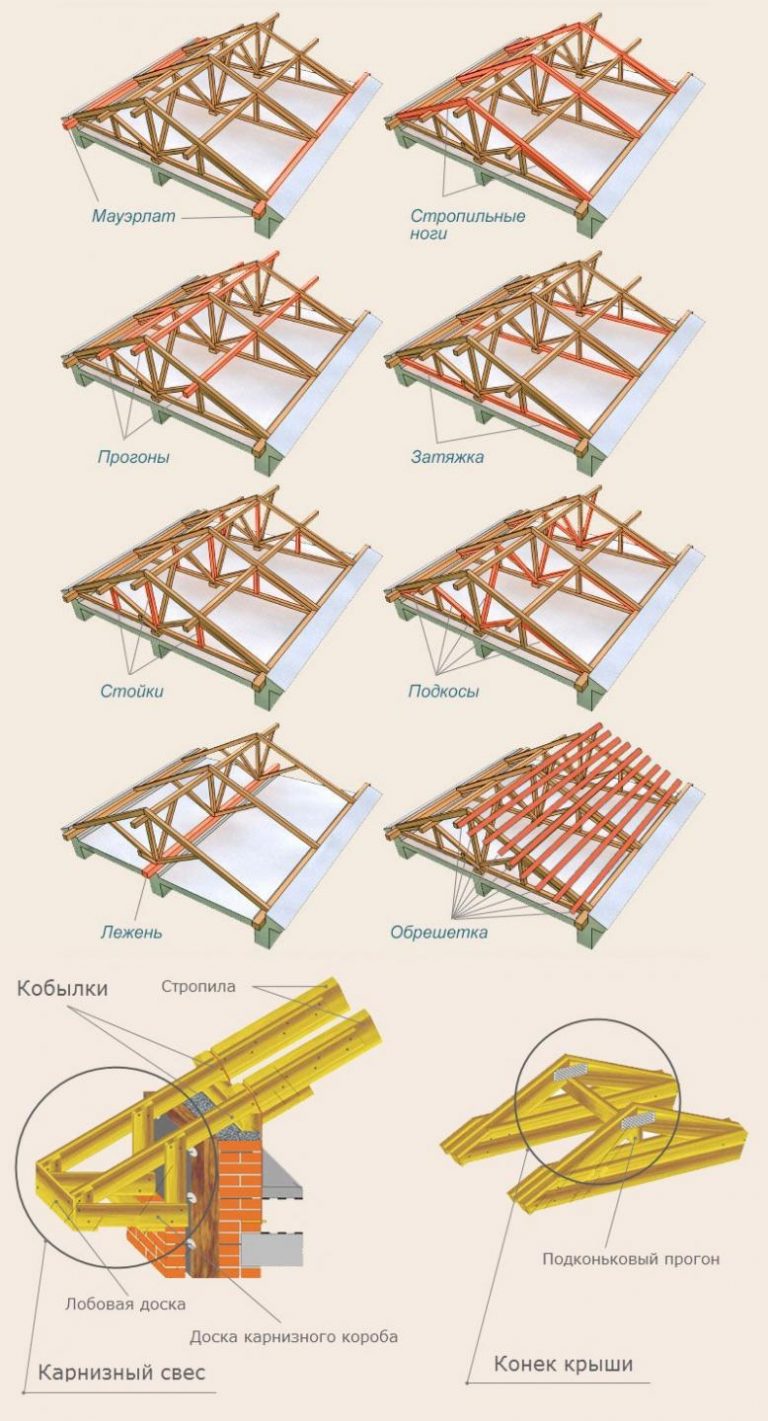

Кровельная система стропил: детали

2. Стропила
  • Висячими называют конструкцию стропил треугольной формы, имеющую опирание на стены дома в нижних точках. Нагрузки на изгиб и сжатие, испытываемые стропильными ногами, и приводящие к распиранию стен, компенсируются с помощи крепления к стропилам нижних и верхних затяжек.
  • Наслонными являются такие стропила, которые опираются не только на конечную, но и на среднюю точки опоры. Такими опорами служат межкомнатные стены дома или столбчатые опоры. С помощью наслонных стропил можно выполнить каркас кровли пролетом более 6 м.

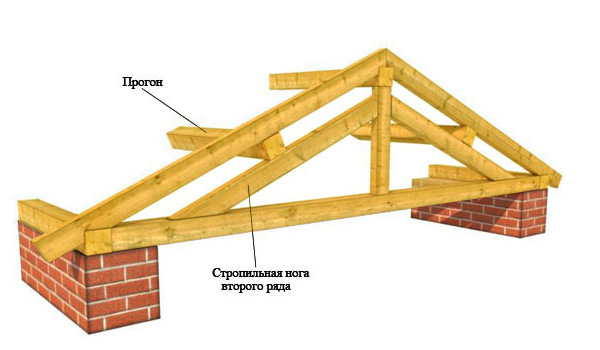

3. Коньковые прогоны стропильной системы

4.Конструкции, обеспечивающие устойчивость кровельного каркаса

Проекты крыш загородных домов: технология монтажа

Первым этапом является подготовка основания – создание армированного пояса по стенам здания для выравнивания поверхности. Это основание подвергается двойной гидроизоляции, поверх которой монтируется мауэрлат. С помощью детально прорисованных чертежей стропильной системы, основанных на расчетах, производится подсчет материалоемкости системы стропил и покрытия кровли. Монтаж системы начинается с краев, на которых устанавливают две конструкции, связывая их коньковым прогоном между собой. Затем монтируют рядовые стропила. Соединение элементов системы между собой происходит посредством железных скоб, вырубок, гвоздей и металлических уголков. Прочность соединений обеспечивается использованием дополнительных скоб, болтов и нагелей. Элементы затяжки соединяются между собой способом в «зуб».

Проектирование крыши частного дома, предусматривающее усиленную систему

Шпренгель – это конструкция в виде бруса, являющаяся опорой для стойки, служащей основанием для диагонального стропила. Укладку шпренгеля производят на мауэрлат или угол двух наружных стен. Шпренгельные фермы применяются в целях усиления диагональных стропил в местах, значительно удаленных от углов.

Проекты домов с простой крышей и сложной кровлей: тонкости современного подхода

На рисунке сверху: 1 — нижний пояс фермы, 2 — мауэрлат, 3 — прогон и связь.

Новые принципы создания ферм, отличные от традиционного подхода

  1. Классическая система стропил имеет подкосы, затяжки, схватки и стойки, не дающие ногам стропил давить на стены и распирать их.

Но стропильные фермы нельзя назвать универсальным решением, к сожалению.
Их использование имеет ряд ограничений:

  • Создание каркаса из ферм выполняется с помощью профессионального программного обеспечения специалистами, прошедшими обучение работе с такими программами.
  • Производят фермы в условиях завода на высокотехнологичном оборудовании.
  • Только те металлозубчатые пластины, которые были закуплены у официальных поставщиков, смогут обеспечить соответствие изделий требованиям проекта.
  • Совокупность этих условий приемлема не для каждой области нашей страны. Таким образом территориальное расположение производителей определяет географию использования ферм.

Дома с ломаной крышей, проекты которых предполагают сложную архитектуру кровли, иногда нецелесообразно возводить с применением ферм для кровли. Ввиду сложности формы кровли могут серьезно возрасти потребности в материалах так, что затраты на создание обычной стропильной системы и ферм будут равнозначными. Иногда же ситуация вовсе не позволяет запроектировать фермы. Именно такие ситуации идеальны для использования стропильных систем.

Как бы то ни было, если ситуация позволяет мы р екоммендуем вам использовать выгодные современные решения для крыши домов! Чертежи, проекты для таких решений мы сможем разработать для вас с помощью нашей услуги “ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ПРОЕКТ

КОНСТРУКТИВНЫЕ ЧАСТИ СТРОПИЛ И ИХ НАЗНАЧЕНИЕ

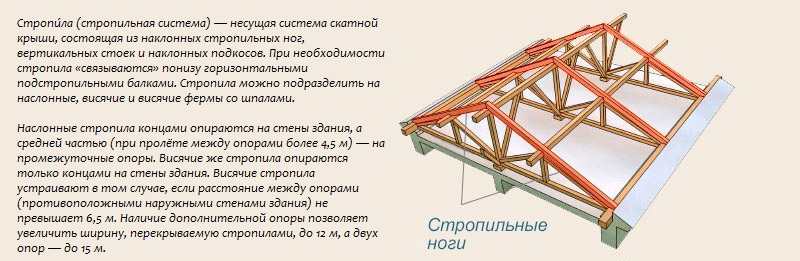

Понятие о наслонных стропилах.

Конструкция стропил зависит от формы крыши, наличия и расположения внутренних опор, величины пролёта и расположения чердачного перекрытия.

В огромном большинстве гражданских зданий имеются внутренние опоры, расположенные через 4 – 7м (рис. 138, слева), на которые и опирается чердачное перекрытие. В этих случаях, как правило, применяются наиболее простые, так называемые насланные стропила (рис. 138, слева), элементы которых работают, как балки. Наслонные стропила выполняются исключительно из дерева. Основным элементом их являются стропильные ноги, укладываемые вдоль ската и поддерживающие обрешётку.

Нижние концы стропильных ног опираются на наружные стены через укладываемый по стене продольный брус, называемый мауэрлатом (рис. 141, фиг. 1). Верхние концы стропильных ног поддерживаются системой стоек и подкосов (рис. 138, слева и рис. 141, фиг. 1), передающих нагрузку на внутренние стены и столбы. Подкосы и стойки, кроме того, должны обеспечивать жёсткость всей крыши. Расстояние между стропильными ногами обычно назначается от 1,5 до 2,0 м, соответственно применяемым типам обрешётки. Чтобы избежать большого числа подкосов и стоек, часто стропильные ноги опирают на продольные балки – прогоны, которые через 3,0 – 4,5 м поддерживаются подкосами и стойками (рис. 141, фиг. 2). Такое решение неизбежно, если здание не имеет внутренних стен, столбы же расставлены редко. Прогоны могут быть расположены или только под коньком крыши (фиг. 1), или сбоку под стропильными ногами (боковые прогоны). При пролётах более 5,0 – 8,0 м боковые прогоны поддерживаются стропильными фермами К (шпренгелями) (фиг. 3).

Стропильные фермы и их элементы.

Стропильные фермы представляют собой геометтрически неизменяемую систему стержней, расположенных в одной плоскости и соединённых между собой по концам. Стержни фермы, расположенные по верхнему контуру, называются верхним поясом, по нижнему контуру – нижним поясом. Внутренние вертикальные стержни называются стойками, наклонные – раскосами. Внутренние стержни фермы в совокупности образуют решётку.

Лочки, в которых сходятся стержни и пояса фермы, называются узлами. Те узлы фермы, которыми она опирается на стены или столбы, носят название опорных. Расстояния между узлами как верхнего, так и нижнего пояса называ-ваются панелями.

В гражданских зданиях применяются главным обцазом балочные однопро-лётные фермы.

Верхний пояс таких ферм при действии вертикальной нагрузки подвергается сжимающим усилиям и должен быть рассчитан на продольный изгиб. Чтобы уменьшить влияние продольного изгиба, узлы верхнего пояса должны быть закреплены так, чтобы они не могли смещаться в направлении, перпендикулярном плоскости ферм. Это достигается креплением узлов верхнего пояса к продольным элементам, поддерживающим кровлю, и устройством специальных горизонтальных связей по верхнему поясу фермы (рис. 169). Чтобы обеспечить устойчивость ферм против опрокидывания перпендикулярно их плоскости при действии ветра на торцы здания, фермы раскрепляются ещё вертикальными связями (рис. 169, фиг. 6).

Стропильные фермы могут быть: 1) деревянными, 2) стальными и 3) смешанной конструкции (дерево со сталью).

Фермы деревянные и смешанной конструкции следует применять при пролётах до 20 – 25 м. По степени огнестойкости такие фермы причисляются к сгораемым, чем ограничивается область их применения.

Стальные фермы применяются при пролётах более 10 – 25 м, а также во всех тех случаях, когда стропила должны быть огнестойкими.

Для перекрытия прямоугольного помещения наиболее целесообразно располагать фермы в направлении меньшего пролёта.

Деревянные фермы часто располагают через 2,0 – 2,5 м. В этих случаях обрешётка под кровлю (рис. 138) может быть уложена непосредственно по верхнему поясу фермы. Это упрощает укладку кровли, но зато нагрузка от неё передается по всему верхнему поясу, чем вызывается местный изгиб его и, как следствие, утяжеление фермы. Поэтому частая расстановка ферм уместна только при сравнительно небольших пролётах (8 – 12 м). При больших же пролётах целесообразнее располагать фермы реже и укладывать по верхним узлам их продольные балки – прогоны (рис. 138, справа).

Для поддержания кровли по прогонам вдоль по скату через 1,0-1,5 м укладывают стропильные ноги, несущие обрешётку кровли.

Прогоны могут быть деревянными (по деревянным и стальным фермам) и стальными (только по стальным фермам).

При наличии прогонов фермы выгодно располагать на максимальных расстояниях, допускаемых для принятой конструкции прогонов. При этом уменьшается количество ферм, облегчается монтаж, а самые фермы могут быть запроектированы более экономно по затрате материала. В настоящее время для деревянных и стальных прокатных прогонов оптимальным считается пролёт в 5,0 – 6,0 м.

При сравнительно небольших пролётах (до 8 – 10м) чердачное перекрытие может быть выполнено независимым от ферм, на самостоятельных балках. При пролётах свыше 10 м оно большей частью подвешивается к нижнему поясу фермы. Такое перекрытие называется подвесным потолком г. Потолок может быть подвешен непосредственно к нижним узлам ферм (рис. 166 и рис. 171, фиг. 6) или укреплён на подвесках большей или меньшей длины (фиг. 8 и 9). На таких же подвесках укрепляются потолки сводчатого и иного криволинейного очертания, которое может потребоваться для архитектурного оформления интерьера помещения, по акустическим соображениям и т. д.

В некоторых случаях перекрытия располагают по верхнему поясу ферм, оставляя фермы внутри помещения открытыми (рис. 138, справа). При этом верхнее тёплое перекрытие оказывается совмещенным с кровлей, образуя так называемую теплую крышу.

Данные о нагрузках на стропила.

Стропила воспринимают постоянные и временные нагрузки.

К постоянным нагрузкам относятся: собственный вес кровли, обрешётки прогонов и стропил, к временным – снег, ветер и в некоторых случаях полезная нагрузка.

Снеговая нагрузка и колеблется в пределах от 25 до 150 кг/м2 горизонтальной проекции крыши, в зависимости от климатических условий и угла наклона кровли.

При уклоне кровли свыше 50° снеговая нагрузка в расчёт не принимается. Ветровая нагрузка учитывается при расчёте стропил только при уклоне кровли более 30°.

Ветровая нагрузка принимается 15 – 20 кг/м2 в обычных условиях застройки в городах, в зависимости от угла наклона кровли, а для строительства на побережье морей и в низовьях больших рек 35- 50 кг/м2.

Для зданий, возводимых среди густых древесных насаждений, эти цифры должны быть понижены на 25%, а для строительств на открытом месте – повышены на 67%.

Полезная нагрузка на стропила учитывается только при устройстве подвесных потолков. При установке на чердачном перекрытии баков с водой, вентиляционных камер и т. д. в расчёт вводится фактическая временная нагрузка, в остальных случаях она принимается 75 – 125 кг/м2.

Собственный вес кровли указан на (табл. 47), вес чердачного перекрытия определяется в соответствии с конструкцией его. Собственный вес стропил и прогонов определяется по размерам элементов.

Ориентировочно можно принимать:

вес деревянной обрешётки 10-12 кг/м2

>> наслонных стропил и деревянных прогонов по фермам 5-10кг/м2

>> висячих деревянных стропил, несущих только холодную кровлю 5-15 кг/м2

>> висячих деревянных стропил, несущих тёплую кровлю или кровлю и потолок 10-40кг/м2

>> стальных прогонов 10-15 кг/м2

>> стальных стропильных ферм 20-30кг/м2

Деревянные прогоны.

Обычно деревянные прогоны делают из брусьев прямоугольного сечениях или из кругляка, отёсанного на два канта. Прогоны могут проектироваться однопро лётными и многопролётными. Однопролётные прогоны, перекрывающие независимо каждый пролёт между фермами, применяются для пролетов от 2,5 до 6,5 м и должны иметь высоту в 1/20 – 1/30 пролёта. Однопролётные прогоны просты в монтаже, но имеют два основных недостатка: 1) при пролётах свыше 4 м они требуют значительного расхода древесины и 2) стык прогонов над фермами несколько затрудняет присоединение прогонов к фермам.

Поэтому деревянные прогоны чаще проектируют в виде многопролётных шарнирных балок, стыки которых (шарниры) располагают не над фермами, а в пролётах на расстоянии 0,15 – 0,21 l от опор. При расстоянии между фермами в 3,0 – 5,0 м шарниры располагают через пролёт попарно в пролёте на расстоянии 0,15 l от опор (рис. 142, фиг. 4). В таких балках при равномерно распределённой нагрузке изгибающие моменты во всех пролетах как на опорах, так и в пролётах получаются равными и каждый составляет 50% от момента однопролетной балки, что позволяет соответственно уменьшить сечение. Высоту таких пророков делают в 1/20 пролёта. При расстоянии между фермами в 5,0 м полная длина балки с двумя консолями равна 6,5 м, т. е. максимальной стандартной длине деревянных брусьев. Этим пролётом (5,0 м) и ограничивается применение равномоментных балок.

При пролётах 4,0 – 6,5 м шарниры располагают по одному на каждом пролёте на расстоянии 0,21 l. Длина каждого элемента такого прогона равна пролёту, высота их принимается в 1/25 пролёта. Такие прогоны делают спаренными, располагая шарниры вразбежку и сбивая между собой гвоздями два расположенных рядом прогона. Это создаёт непрерывность прогона на всём протяжении.

При небольших уклонах (6 – 15°) верхнего пояса фермы прогоны располагают большей частью перпендикулярно в поясу. При больших уклонах верхнего пояса такое расположение вызывает значительный дополнительный изгиб прогонов в направлении ската, что приводит к увеличению их сечения. Чтобы избежать утяжеления прогонов, их часто с помощью специальных прокладок располагают вертикально (рис. 158, фиг. 2 и рис. 171, фиг. 5).

Стальные прогоны.

Стальные прогоны выполняют обычно из прокатных профилей-двутавров и швеллеров (рис. 171, фиг. 2), а в тех случаях, когда утепление кровли укладывается по нижней полке, – из углотавров (рис. 171, фиг. 4). Они могут быть как однопролётными, так и консольно-шарнирными. Однако удобство монтажа заставляет в большинстве случаев предпочесть однопролётные прогоны. Для однопролётных прогонов оптимальный пролёт 5,5 – 6,0 м. При необходимости более редкой расстановки ферм прогоны проектируют сквозными 2. Стальные прогоны применяют исключительно при стальных фермах. На рис. 171 (фиг. 1 -4) показана конструкция прикрепления прогонов к верхнему поясу фермы. Если прогоны перпендикулярны верхнему поясу фермы, они, как указывалось выше, получают изгиб в направлении ската фермы. Чтобы уменьшить влияние этого изгиба, прогоны в третях пролёта подтягиваются тяжами из круглого железа к коньку фермы (рис. 169, фиг. 3). При монолитной плите можно тяжей не делать, так как плита сама по себе препятствует изгибу прогонов в направлении ската кровли.

Расчет и монтаж деревянных стропильных ферм

Стропильная ферма включает в себя несколько конструктивных элементов, представленных раскосами, стойками и обрешётками. Жёсткость такой конструкции обуславливает надёжность кровельного скелета и позволяет передавать общую нагрузку от любого вида крыши на стены сооружения. Чаще всего стропильные фермы выполняются из древесины, а основа такой конструкции базируется на использовании деревянных досок, леса-кругляка или бруса.

Разнообразие видов конструкций

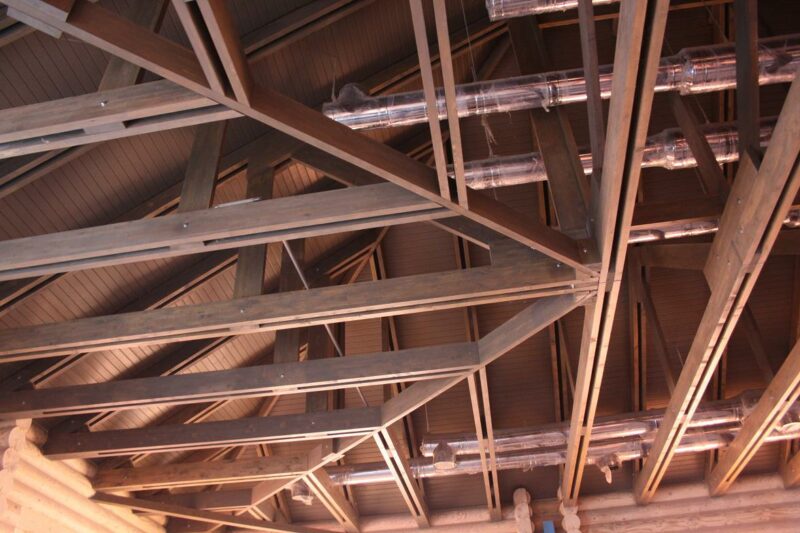

Деревянные стропильные фермы долгие годы пользуются заслуженной популярностью. Экологически чистый материал отличается лёгкостью, прочностью и относительной дешевизной, а выполнение технологии возведения позволяет получить долговечный и качественный каркас. Кроме того, есть возможность выбрать конструкцию, которая будет сочетать в себе внешнюю эстетику и функциональность.

Сегодня существует два основных вида стропильных деревянных ферм, которые имеют конструктивные отличия:

Фермы на основе наслонных стропил.

Деревянные наслонные стропила относятся к категории распорных конструкций, которые используются при обустройстве перекрытий пролётов и обладают незначительными размерами. Наличие средней несущей стены позволяет установить стропильную ферму такого вида при длине перекрытия пролёта не более восемнадцати метров.

Смонтированная при таких условиях ферма обладает необходимым запасом конструкционной прочности и устойчивости, что позволяет беспроблемно выдержать не только снеговую и ветровую нагрузки, но и вес самой кровли.

Фермы на основе висячих стропил

Висячая стропильная конструкция представляет собой систему, которая состоит из нескольких стропил и обладает узлами, соединёнными при помощи врубки или гвоздей.

Она имеет несколько вариантов исполнения. Они могут быть симметричными и несимметричными, а также двускатными или односкатными. Такие фермы базируются на наличии пары стропильных ног, объединённых посредством затяжки, которая позволяет нейтрализовать все образующиеся в процессе эксплуатации распорные силы.

Классификация стропильных ферм

При выборе конструкции и материала для стропил учитывается материал стен. Опоры для стропильных ферм могут быть представлены железобетонными или металлическими типами колонн, а также стенами из кирпича и подстропильными фермами.

Конструктивные особенности обуславливают классификацию таких конструкций на основе следующих признаков:

  • очертание поясов;
  • конструктивное оформление;
  • статическая схема;
  • тип решётки.

Варианты конструкции деревянных ферм

Самый значимый критерий, на основании которого производится разделение ферм на различные типы, представлен очертанием поясов, что обуславливается не только различными кровельными конструкциями и параметрами перекрываемых пролётов, но и величиной нагрузки.

Область промышленного строительства характеризуется обустройством кровель плоского вида и применением стропильных ферм с параллельным вариантом поясов. Оптимальным вариантом под кровельный материал из асбестоцемента или стали является трапециевидные разновидности несущих конструкций. В области жилого домостроения наиболее востребовано использование стропильных ферм с треугольной формой.

Любая разновидность требует применения оптимального варианта системы решёток. Обустройство ферм с наличием параллельных поясов или обладающих трапециевидной формой нуждается в выполнении решётки треугольной формы с укреплением дополнительными стойками. Кроме того, довольно популярны разрезной тип балочной схемы или решётки, оснащённые шпренгелями.

Устройство и узлы деревянных ферм

Основной задачей для качественного закрепления любых узлов в стропильной ферме является надёжная фиксация стыков двух и более брусьев. В стандартных условиях используются следующие варианты крепления узлов в стропильных фермах:

  • узлы соединений ног с мауэрлатом;
  • узлы соединений ног с элементами деревянной фермы при необходимости увеличить жёсткость и прочность конструкций;
  • узлы соединений стропил с целью их удлинения.

Кроме того, в зависимости от способа соединения есть возможность получить жёсткое или скользящее крепление. Следует помнить, что жёсткое крепление требует внимательного подхода. Погодные условия могут спровоцировать расширение или сжимание древесины, что опасно образованием деформационных изменений несущих стен.

Жёсткие узлы соединений

  • врубка на стропильной ноге. Глубина врубки не должна превышать треть по высоте доски, а стропила должны упираться в мауэрлат и фиксироваться парой гвоздей под углом и одним крепежом, вбитым вертикально.
  • выполнение нашивки подпорных брусов на стропильные ноги. Подшивка метрового бруска к стропильной ноге с упором в мауэрлат и боковым закреплением посредством металлических уголков.

Скользящие узлы соединений

Скользящее соединение узлов применяется для конструкций наслонных стропил. Висячий тип стропил обладает упором на коньковый прогон, а несущие стены не испытывают распорных нагрузок. Именно по этой причине такая стропильная система не нуждается в скользящем закреплении узлов.

Как правильно произвести расчёт

Непосредственно перед расчётом следует определиться с эксплуатационными нагрузками:

  • постоянными, включающими суммарный вес предполагаемого кровельного покрытия, кровельного пирога и обрешётки;
  • переменными, зависящими от погодных и других условий;
  • особыми, предполагающими установку любого оборудования на кровле.

Основные этапы расчётов производятся с учётом следующих правил:

  • расчёт нагрузок выполняется на каждый квадратный метр монтируемой кровли;
  • для расчёта деревянных стропильных ферм необходимо учитывать тип и породу древесины;
  • параметры сечения и размеров стропильной конструкции зависят от угла кровельного уклона и размеров строения;
  • следует учитывать разницу в расчётах для наслонных и висячих стропильных систем.

Для пролётов более шести метров конструкцию требуется усилить посредством подкосов и стоек. Их количество, а также параметры сечения и место монтажа также следует учитывать при расчётах.

Для получения качественных расчётов с минимальным уровнем погрешности рекомендуется использовать специальные компьютерные программ.

Изготовление своими руками

Чтобы правильно изготовить, необходимо обратить особое внимание на разметку стропил. Все без исключения детали будущей кровельной конструкции изготавливаются на земле, для удобства формирования фермы целесообразно использовать специальные козлы.

Стропильные фермы рекомендуется предварительно собирать «наживую». Это правило в первую очередь касается торцевых ферм. Готовая конструкция должна устанавливаться параллельно устанавливаемой стене и иметь строго вертикальное положение. Правильность сборки и установки проверяется временным креплением и натягиванием шнура от нижнего угла каждой фермы к вершине противоположной конструкции.

Технология проведения монтажа

Монтаж деревянных стропильных ферм имеет некоторые особенности и выполняется в соответствии с определённой технологией:

  • концы ног деревянных ферм должны опираться на мауэрлат, который расположен сверху несущих наружных стен;
  • при показателях ширины пролёта между стенами меньше шести метров для монтажа систем наслонного типа допускается не выполнять установку промежуточных подпорок;

    Крепление каркаса к стенам и возведение

    Установка ферм завершается монтажом подпорок и обрешётки. Следует помнить, что эксплуатационные и технические характеристики готовой кровли полностью зависят от типа деревянных ферм и качества их монтажа.

    Подробнее о монтаже и креплении своими руками смотрите в видео.

    Укладка по фермам прогонов из брусьев. Деревянные стропильные фермы. Плюсы и минусы ферм

    Расценки на монтаж всегда по карману нашим клиентам. Они полностью уверены, что здесь их не обманут и посоветуют правильное решение. Доверие – вот залог успеха нашей компании! А качественные материалы от известных производителей и умелые руки наших профессионалов не оставляют ни единого сомнения, что монтаж будет выполнен в срок!

    Еще один плюс – при заключении договора вы получаете смету, в которой учтены цены на кровельные работы и материалы, а также стоимость доставки по Москве и Московской области с точностью до рубля!

    Преимущества использования стропильных ферм чердачных кровель жилых домов

    Деревянные и металлодеревянные стропильные фермы становятся все более популярными в частном домостроении благодаря множеству положительных качеств. Рассмотрим их подробнее.

    Достоинства стропильных ферм при использовании их в коттеджном строительстве

    Возможность уменьшить трудоемкость работ

    Очень ценный момент: имеется возможность большую часть работы делать не на высоте, а на земле. То есть изготавливать стропильные конструкции непосредственно вблизи возводимого объекта. Стропильные фермы достаточно просто собираются (как детский конструктор «Лего») из отдельных, заранее заготовленных элементов, а затем, их в сжатые сроки (обычно за 3…4 часа) монтируют в проектное положение при помощи автокрана. Такой подход дает возможность снизить общую трудоемкость работ, уменьшить срок ее выполнения и более тщательно подходить к изготовлению несущих конструкций дома.

    Указанное выше особенность имеет еще большую ценность, если работы по изготовлению и монтажу строительных конструкций выполняются либо летом в плохую погоду или зимой при сильном морозе и ветре. Все трудоемкие работы можно выполнять под укрытием – навесом, либо стропильные фермы могут быть изготовлены в цеховых условиях, а затем доставлены автотранспортом и быстро смонтированы в проектное положение.

    Возможность отказаться от внутренних несущих капитальных стен

    Применение висячих стропильных систем, составной частью которых являются фермы покрытия, позволяет перекрывать пролеты (в среднем до 12 м). Поэтому в несущих конструкциях, расположенных внутри дома нет необходимости. При строительстве бескаркасного дома благодаря этому толстые внутренние капитальные стены можно заменить тонкими перегородками и увеличить либо минимизировать общую площадь дома.

    Если возводится двухэтажный дом, то при применении ферм его конструктивно можно реализовать таким образом, что бы все капитальные стены были несущими. То есть конструкции междуэтажного перекрытия опираются на стены, идущие в одном направлении, а стропильные конструкции уложены на стены в другом направлении. Такое решение позволяет более равномерно загрузить капитальные стены и уменьшить расходы на фундамент. Например, это принцип использовался нами при проектировании жилого двухэтажного дома «Семейный».

    Две конструкции в одной

    Фактически стропильная ферма — это конструкция несущая не только кровлю, но также ее нижние пояса образуют чердачное перекрытие. Поэтому ферма заменяет собой сразу две конструкции:

    • стропила;
    • и чердачное перекрытие.

    Во-первых, уменьшается расход древесины. Для того чтобы в этом убедится, можно рассмотреть сравнительную таблицу в этой публикации: средний расход древесины на изготовление деревянных конструкций.

    Во-вторых, срок возведение двух конструктивных частей дома будет больше на несколько недель по сравнению с изготовлением и монтажом стропильных ферм, т.е. трудоемкость этого варианта ниже.

    Использование принципа концентрации материала

    Этот принцип хорошо известен инженерам-конструкторам. Его суть в том, что при работе конструктива только в одном направлении (в данном случае основные конструкции – стропильные фермы изгибаются действия нагрузок в одном направлении, только в своей плоскости), снижение расхода материала достигается путем увеличения шага между конструкциями при увеличении концентрации материала в них. Иными словами необходимо между фермами делать большее расстояние (шаг ферм от 1,3 м до 2,5…3 м), но при этом фермы делать более массивными.

    Этот принцип позволяет уменьшить количество стропильных конструкций и общий расход материалов на их изготовление. По нашей оценке этот принцип начинает работать при увеличении шага стропил в два и более раз.

    Также, при более редком шаге стропил отпадает необходимость использовать настенный брус – мауэрлат, который можно в данном случае заменить монолитным поясом или локальными подушками под опорные участки стропильных ферм.

Таблица 10-01-082 Укладка по фермам прогонов «ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ РАБОТЫ. СБОРНИК N 10. ДЕРЕВЯННЫЕ КОНСТРУКЦИИ. ГЭСН-2001-10» (утв. Госстроем РФ 01.01.2002)

действует Редакция от 01.01.1970 Подробная информация
Наименование документ«ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ РАБОТЫ. СБОРНИК N 10. ДЕРЕВЯННЫЕ КОНСТРУКЦИИ. ГЭСН-2001-10» (утв. Госстроем РФ 01.01.2002)
Вид документанормы
Принявший органгосстрой рф
Номер документаГЭСН-2001-10
Дата принятия01. 01.1970
Дата редакции01.01.1970
Дата регистрации в Минюсте01.01.1970
Статусдействует
Публикация
  • На момент включения в базу документ опубликован не был
НавигаторПримечания

Таблица 10-01-082 Укладка по фермам прогонов

Состав работ:

01. Укладка элементов покрытия с прирезкой, пригонкой и креплением.

02. Антисептирование верхних кромок прогонов.

Измеритель: 1 м3 древесины в конструкции

Укладка по фермам прогонов:

10-01-082-1из досок
10-01-082-2из брусьев
Шифр ресурсаНаименование элементов затратЕд.
измер.
10-01-082-110-01-082-2
1Затраты труда рабочих-строителейчел.-ч14,3915,04
1.1Средний разряд работы3,94
2Затраты труда машинистовчел.-ч
0,36
0,36
3 МАШИНЫ И МЕХАНИЗМЫ
400001Автомобили бортовые грузоподъемностью до 5 тмаш.0,210,21
021141Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 тмаш.-ч0,150,15
331531Пилы дисковые электрическиемаш.-ч0,130,14
4 МАТЕРИАЛЫ
101-0181Гвозди строительные с плоской головкой 1,8ґ60 ммт0,00750,0007
101-0783Поковки из квадратных заготовок массой 2,825 кгт0,0020,001
102-0059Пиломатериалы хвойных пород. Доски обрезные длиной 4-6,5 м, шириной 75-150 мм, толщиной 44 мм и более, I сорта
м3
1,01
102-0061Пиломатериалы хвойных пород. Доски обрезные длиной 4-6,5 м, шириной 75-150 мм, толщиной 44 мм и более, III сортам30,040,03
101-1777Паста антисептическаят0,00120,0015
102-0023Пиломатериалы хвойных пород. Бруски обрезные длиной 4-6,5 м, шириной 75-150 мм, толщиной 40-75 мм, I сортам31,02

Конструкции прогонов.

Прогоны Укладка по фермам прогонов из брусьев

Специализированная программа выдает индивидуальный расчет с учетом всех нагрузок

Стропильные фермы с гарантией качества: надежность и прочность дома зависят не только от фундамента

Многие будущие домовладельцы, затевая загородное строительство, думают, что основное внимание надо уделить фундаменту, а все остальное приложится. Это не так. Надежность крыши не менее важна. Махнуть на нее рукой и положиться на авось? Вряд ли это приведет к позитивным результатам. Стропильные фермы: качество и надежность необходимое условие Основа крыши — несущие конструкции, которые называют стропильными фермами. Они должны быть надежными по умолчанию, потому что стропильной системе придется принять на себя вес:

  • кровельных материалов;
  • обрешетки;
  • утеплителя и отделки;
  • снега и прочих атмосферных осадков.

В конструкцию закладывается максимальная прочность. Очевидно: важен не только грамотный монтаж стропильных ферм, но и качество самого изделия. Если оно выпущено с нарушением технологий и несоблюдением проектных расчетов, крыша продержится недолго.

Многие наши клиенты полагают, что цены на качественные и надежные стропильные фермы очень высоки, и пытаются выбрать более дешевые изделия с целью удешевления общей сметной стоимости. Инженеры, технологи, производственники и руководство компании «Мера-Строй» предлагают рассмотреть другой вариант экономии не в ущерб качеству и надежности.

Стропильные фермы и другие изделия собственного производства

Уже сегодня на наших собственных производственных мощностях мы выпускаем окна ПВХ и алюминиевые конструкции, профилированный брус, а также качественные и прочные стропильные фермы. Мы уверены, что в ближайшем будущем сможем предложить вам еще больший список изделий по привлекательным ценам и со скидками при объемах работ.

Помимо развития производства мы предлагаем:

  • очень выгодные условия кредитования нашим клиентам;
  • вариант поэтапного строительства, которое позволяет не зависеть от кредитов, но при этом увеличивает сроки;
  • услугу бесплатного проектирования, которым занимается наш проектный отдел.

Качество, доступная цена, наличие приятных скидок и бонусов для наших клиентов — приоритеты деятельности «Мера-Строй». Оптимизация ваших расходов не в ущерб надежности возводимых строений – основа репутации и главный приоритет компании.

Ответим на ваши вопросы по телефону или в режиме онлайн. Вы можете отправить запрос или оформить заявку прямо на нашем сайте.

Основные виды ферм

В современном строительстве используют фермы двух типов – стропильные и подстропильные. В работе с фермами самым важным этапом считается проектирование – правильные расчеты обеспечат качество монтажа и способность конструкции выдерживать установленные нагрузки, а вот просчеты в проекте нередко приводят к обрушению зданий.

Стропильные конструкции

Стропильная ферма железобетонная – самый сложный вариант. На рынке можно найти и стропильные конструкции, сделанные из металла, бруса (дерева), которые пользуются большей популярностью. Железобетонные конструкции обычно используют лишь там, где другой материал не подходит ввиду недостаточности характеристик и показателей по устойчивости, защите.

Для стропильных конструкций из дерева основным параметром является площадь, на которой планируется размещать объект. Для обеспечения прочности и жесткости строения, исключения риска его обвала под своим весом, важно верно рассчитать площадь, определить устойчивость ферм. Деревянные фермы нужно правильно крепить – для этой задачи обычно привлекают специалистов, не рискуя реализовывать самостоятельно.

Подстропильные конструкции

Эти конструкции применяются не так часто, как стропильные. Они актуальны в строительстве мансард при условии, что величина колонн превышает размер несущей конструкции. В данном случае основой фермы выступает подстропильная балка, длина которой составляет от 12 до 24 метров.

Этот тип ферм выполняется с арматурой пучковой формы, что значительно уменьшает вес, повышает надежность всей конструкции. Фермы устанавливают непосредственно на колонны стропильного типа, соединяют выбранными инструментами. Для железобетонных и металлических конструкций понадобится дополнительно обустроить сварные соединения.

Данные типы ферм применяют там, где внутри здания идут поперечные несущие стены или же все стены поперечные. Только балки подстропильные могут использоваться в возведении мансардных крыш. Стойки вводят непосредственно под ноги (колонны) и тогда конструкция дает меньше давления на здание, оставаясь устойчивой и надежной по максимуму.

5. 4Анкета Участника запроса предложений (форма 5) 38

__________________ Ю. В. Смирнова

Документация по запросу предложений
ЗАПРОС ПРЕДЛОЖЕНИЙ НА ПРАВО ЗАКЛЮЧЕНИЯ ДОГОВОРА НА РАБОТЫ ПО РЕКОНСТРУКЦИИ И КАПИТАЛЬНОМУ РЕМОНТУ АДМИНИСТРАТИВНОГО ЗДАНИЯ ПО АДРЕСУ КРАСНОЯРСКИЙ КРАЙ, П. КУРАГИНО, УЛ. СТАСОВОЙ, 3 ДЛЯ НУЖД ОАО «КРАСНОЯРСКЭНЕРГОСБЫТ»
(ЛОТ № 2-ИП(СЗ)-2015-КЭС)

г. Красноярск


1.Общие положения 4

1.1Общие сведения о запросе предложений 4

1.2Правовой статус документов 4

1.3Обжалование 5

1.4Прочие положения 5

2.Порядок проведения запроса предложений. Инструкции по подготовке Предложений 7

2.1Общий порядок проведения запроса предложений 7

2.2Размещение Извещения о проведении запроса предложений 7

2.3Предоставление документации по запросу предложений Участникам 7

2.4Подготовка Предложений 7

2.5Требования к Участникам запроса предложений. Подтверждение соответствия предъявляемым требованиям 11

2.6Подача Предложений и их прием 17

2.7Вскрытие поступивших на запрос предложений конвертов 18

2.8Рассмотрение Предложений 18

2.9Переторжка (регулирование цены) 19

2. 10Определение Победителя запроса предложений 22

2.11Подписание Договора 23

2.12Уведомление Участников запроса предложений о результатах запроса предложений 23

3.Дополнительные условия проведения запроса предложений. Дополнительные инструкции по подготовке Предложений 24

3.1Статус настоящего раздела 24

3.2Изменение и отзыв Предложений 24

3.3Обеспечение исполнения обязательств Участника запроса предложений 24

4.ОСНОВНЫЕ СВЕДЕНИЯ О ЗАКУПКЕ 25

4.1Статус настоящего раздела 25

4.2Информация о проводимом запросе предложений 25

5.Образцы основных форм документов, включаемых в Предложение 29

5.1Письмо о подаче оферты (форма 1) 29

5.2Техническое предложение (форма 2) 32

1.2График выполнения работ (форма 3) 34

5.3Протокол разногласий по проекту Договора (форма 4) 36

5.4Анкета Участника запроса предложений (форма 5) 38

5. 5Справка о перечне и годовых объемах выполнения аналогичных договоров (форма 6) 41

5.6Справка о материально-технических ресурсах (форма 7) 43

5.7Справка о кадровых ресурсах (форма 8) 45

5.8Информационное письмо о наличии у Участника запроса предложений связей, носящих характер аффилированности с Организатором запроса предложений (в том числе и сотрудниками Организатора) (форма 9) 47

1.3Справка о принадлежности участника запроса предложений к субъектам малого и среднего предпринимательства (форма 10) 49

1.4План распределения объемов исполнения договора внутри коллективного участника (форма 11) 51

1.5План распределения объемов выполнения работ между генеральным подрядчиком и субподрядчиками (форма 12) 53

1.6Гарантийное письмо (форма 13) 55

1.7Справка Участника «Сведения о цепочке собственников, включая бенефициаров (в том числе конечных)» 57

Приложение № 1 к документации по открытому запросу предложений 62

Приложение № 2 к документации по открытому запросу предложений 107

Приложение № 3 к документации по открытому запросу предложений 125

Приложение № 4 к документации по открытому запросу предложений 126

Группа 52 Устройство цоколей с установкой забирки

Состав работ: 1. Рытье траншей. 2. Выборка паза в стульях. 3. Заготовка и антисептирование элементов забирки и обшивки. 4. Установка забирки. 5. Обшивка цоколя [норма 1]. 6. Устройство продухов с заглушками. 7. Утепление засыпкой с внутренней стороны [норма 1]. 8. Установка сливной доски.

Измеритель: 100 м2 вертикальной проекции цоколя

Устройство цоколей с установкой забирки:

10-52-1 из горбыля с обшивкой досками и утеплением

10-52-2 из досок

Таблица 67 — Группа 52 Нормы с 1 по 2

Шифр ресурса

Наименование ресурса

Единица измер.

10-52

1

10-52

2

1

2

3

4

5

1

Затраты труда рабочих-строителей

чел-ч

519,82

317,58

2

Средний разряд работ

2,5

2,9

3

Затраты труда машинистов

чел-ч

26,54

6,07

Машины и механизмы

200-0002

Автомобили бортовые, грузоподъемность до 5 т

маш-ч

26,54

6,07

234-0101

Агрегаты окрасочные высокого давления для окраски поверхностей конструкций, мощность 1 кВт

маш-ч

5,97

0,16

270-0108

Котлы битумные передвижные, емкость 400 л

маш-ч

1,63

0,58

270-0120

Рубанки электрические

маш-ч

7,23

12,47

Материалы

111-0181

Гвозди строительные с плоской головкой 1,8х60 мм

т

0,01

111-1591

Смола каменноугольная для дорожного строительства

т

0,146

0,052

112-0010

Лесоматериалы круглые хвойных пород для выработки пиломатериалов и заготовок [пластины], толщина 20-24 см, длина 3-6,5 м, II сорт

мЗ

1,74

1,74

112-0025

Бруски обрезные из хвойных пород, длина 4-6,5 м, ширина 75-150 мм, толщина 40-75 мм, III сорт

мЗ

0,25

112-0057

Доски обрезные из хвойных пород, длина 4-6,5 м, ширина 75-150 мм, толщина 32,40 мм, III сорт

мЗ

2,69

0,63

112-0061

Доски обрезные из хвойных пород, длина 4-6,5 м, ширина 75-150 мм, толщина 44 мм и более, III сорт

мЗ

5,2

112-0143

Горбыль деловой неокоренный из хвойных пород, длина от 0,8 до 2 м

мЗ

6,5

1113-0292

Паста антисептическая

т

0,174

0,062

По проекту

Утеплитель

мЗ

44

Группа 53 Укладка по фермам прогонов

Состав работ: 1. Укладка элементов покрытия с прирезкой, пригонкой и креплением. 2. Антисептирование верхних кромок прогонов.

Измеритель: 1 м3 древесины в конструкции

Укладка по фермам прогонов:

10-53-1 из досок

10-53-2 из брусьев

Таблица 68 — Группа 53 Нормы с 1 по 2

Шифр ресурса

Наименование ресурса

Единица измер.

10-53

1

10-53

2

1

2

3

4

5

1

Затраты труда рабочих-строителей

чел-ч

20,86

21,8

2

Средний разряд работ

3,9

4

3

Затраты труда машинистов

чел-ч

0,9

0,9

Машины и механизмы

200-0002

Автомобили бортовые, грузоподъемность до 5 т

маш-ч

0,9

0,9

Материалы

111-0181

Гвозди строительные с плоской головкой 1,8х60 мм

т

0,0075

0,0007

111-0783

Поковки из квадратных заготовок, масса 2,825 кг

т

0,002

0,001

112-0023

Бруски обрезные из хвойных пород, длина 4-6,5 м, ширина 75-150 мм, толщина 40-75 мм, I сорт

мЗ

1,02

112-0059

Доски обрезные из хвойных пород, длина 4-6,5 м, ширина 75-150 мм, толщина 44 мм и более, I сорт

мЗ

1,01

112-0061

Доски обрезные из хвойных пород, длина 4-6,5 м, ширина 75-150 мм, толщина 44 мм и более, III сорт

мЗ

0,04

0,03

1113-0292

Паста антисептическая

т

0,00343

0,00343

Территориальные сметные нормативы для Москвы.

Глава 3. Строительные работы. Сборник 10. Деревянные конструкции

Техническая часть

Отдел 1. Деревянные конструкции

Раздел 1. Конструкции кровельных покрытий

Таблица 10-1. Сборка и установка конструкций кровельных покрытий

Раздел 2. Стены

Таблица 10-2. Рубка стен

Таблица 10-3. Дополнительные работы по стенам

Таблица 10-4. Установка сжимов для рубленых стен

Таблица 10-5. Установка элементов каркаса

Таблица 10-6. Обшивка каркасных стен

Раздел 3. Перегородки

Таблица 10-7. Устройство чистых перегородок

Таблица 10-8. Устройство каркасно-филенчатых перегородок и барьеров

Раздел 4. Перекрытия

Таблица 10-9. Устройство перекрытий с укладкой балок

Таблица 10-10. Подшивка потолков

Таблица 10-11. Укладка ходовых досок, устройство переходного мостика, ходов по чердаку из щитов

Таблица 10-13. Устройство слуховых окон

Раздел 6. Окна

Таблица 10-14. Установка в жилых и общественных зданиях блоков оконных с переплетами

Таблица 10-15. Установка в каменных стенах промышленных зданий блоков оконных с одинарными и спаренными переплетами

Таблица 10-16. Установка приборов

Таблица 10-17. Заполнение ленточных оконных проемов в стенах промышленных зданий

Таблица 10-18. Заполнение оконных проемов отдельными элементами в каменных стенах промышленных зданий

Таблица 10-19. Заполнение оконных проемов отдельными элементами в деревянных рубленых стенах

Таблица 10-20. Установка деревянных подоконных досок в каменных стенах

Таблица 10-75. Заполнение оконных проемов в железобетонных стенах теплошумозащитными оконными блоками типа «Евростандарт» со стеклопакетами

Раздел 7. Двери

Таблица 10-21. Установка блоков

Таблица 10-22. Заполнение наружных и внутренних дверных проемов отдельными элементами в деревянных рубленых стенах

Таблица 10-23. Заполнение балконных проемов в каменных стенах жилых и общественных зданий блоками

Таблица 10-24. Заполнение балконных проемов в деревянных рубленых стенах блоками

Таблица 10-25. Установка коробок в деревянных стенах

Таблица 10-26. Обивка дверей

Таблица 10-27. Конопатка дверных коробок паклей в наружных стенах

Таблица 10-76. Заполнение наружных и внутренних проемов в монолитных стенах

Таблица 10-77. Установка рейки-добора

Таблица 10-78. Установка дверного доводчика к дверям из древесины

Таблица 10-79. Установка врезных дверных замков с ручками в готовые гнезда

Таблица 10-80. Бескоробочная навеска входных в квартиру однопольных дверных полотен

Таблица 10-81. Установка противопожарных, усиленных деревянных дверных блоков, входных в квартиру

Таблица 10-82. Установка дверного доводчика к металлическим дверям

Раздел 8. Ворота

Таблица 10-28. Установка ворот

Раздел 9. Лестницы внутриквартирные, крыльца, козырьки

Таблица 10-29. Устройство лестниц внутриквартирных, крылец и козырьков

Раздел 10. Каркас из брусьев для навесов и крылец

Таблица 10-30. Установка каркаса из брусьев

Раздел 11. Встроенные шкафы, антресольные полки, штучные изделия

Таблица 10-31. Установка по месту шкафных и антресольных стенок, полок. Изготовление комплекта деталей встроенных шкафов в построечных условиях

Таблица 10-32. Установка дверных блоков, шкафных замков

Таблица 10-33. Установка штучных изделий

Таблица 10-34. Установка и крепление наличников, раскладок

Раздел 12. Ограждение площадок и участков предприятий, зданий и сооружений

Таблица 10-35. Устройство заборов

Таблица 10-36. Устройство калиток

Таблица 10-37. Устройство ворот

Таблица 10-38. Устройство заборов из щитов

Таблица 10-39. Устройство калиток из готовых полотен

Таблица 10-40. Устройство ворот из готовых полотен

Раздел 13. Прочие конструкции

Таблица 10-41. Установка стульев на лежнях

Таблица 10-42. Устройство ростверков

Таблица 10-43. Устройство цоколей с установкой забирки

Таблица 10-44. Укладка по фермам прогонов

Таблица 10-45. Устройство по фермам настила

Раздел 14. Огнезащита конструкций

Таблица 10-46. Огнезащита деревянных конструкций

Таблица 10-47. Огнезащита обрешетки под кровлю, покрытия и настилы по фермам

Раздел 15. Антисептирование

Таблица 10-48. Антисептирование водными растворами

Таблица 10-49. Антисептирование пастами

Отдел 2. Сборки жилых и общественных зданий из деталей заводского изготовления комплектной поставки

Раздел 1. Щиты дощатые подпольных каналов

Таблица 10-50. Укладка щитов над подпольными каналами

Раздел 2. Перекрытия цокольн


Все страницы Постраничный просмотр:
1 2 3 4 5 6 7 8 9 10 11 >>

Устройство деревянного каркаса кровли

Перечень работ

Материалы

Ед. изм.

Расход

100 м2 кровли

Сборка кровли с установкой стропил,

Листы асбестоцементные волнистые

м2

128

прогонов, устройством обрешетки

Рубероид

м2

11

и покрытием волнистыми асбесто-

Раствор

м3

0,03

цементными листами

Сталь кровельная оцинкованная

кг

10,9



Шаблоны коньковые асбестоцементные

шт.

20



Шурупы оцинкованные

кг

10,9



Гвозди 60-100 мм

кг

1,4

И с покрытием черепицей

Черепица пазовая штампованная

шт.

1730



Раствор

м3

0,27



Шаблоны коньковые из черепицы

шт.

40



Сталь кровельная оцинкованная

кг

10,9



Гвозди 70-120 мм

кг

76

1 ячейка

Монтаж облегченных абестоцементных







плит покрытий ячеек в сельскохозяй-







ственных зданиях из гнутоклеенных рам







пролетом: 12 м

Плиты покрытий АКД

шт.

8



Изделия металлические соединительные

кг

10



Гвозди 70 мм

кг

0,31



Шурупы

кг

0,09

18 м

Плиты покрытий АКД

шт.

12



Изделия металлические соединительные

кг

12,28



Гвозди 70 мм

кг

0,474



Шурупы

кг

0,09

21 м

Плиты покрытий АКД

шт.

14



Изделия металлические соединительные

кг

12,88



Гвозди 70 мм

кг

0,555



Шурупы

кг

0,09

Монтаж торцевых ячеек пролетом:







12 м

Плиты покрытий АКД

шт..

8



Изделия металлические соединительные

кг

24,92



Гвозди 70 мм

кг

0,375



Шурупы

кг

0,084



Гайки

шт..

8

18 м 21 м

Плиты покрытий АКД

Изделия металлические соединительные

Гвозди 70 мм

 Шурупы

Гайки

шт.

кг

 кг

 кг шт.

12

33,04

0,538

0,084

12

Плиты покрытий АКД

Изделия металлические соединительные

Гвозди 70 мм

Шурупы

Гайки

шт.

 кг

 кг

 кг

шт.

14

37,1

0,619

0,084

14

100 м2 обрешетки

Устройство сплошной обрешетки под кровлю: из досок

из горбылей

Доски 25 мм

Гвозди 80 мм

м3

кг

2,64

8,8

Горбыль

Гвозди 100 мм

м3

кг

3,2

 9

Устройство обрешетки с прозорами под кровлю: из досок и брусков

из горбылей

Доски 50 мм

Гвозди 125 мм

м3

кг

1,2

 6

Горбыль

Гвозди 125 мм

м3

 кг

1,5

7,2

Устройство обрешетки из брусков с прозорами под кровлю: из асбестоцементных листов

из черепицы

Доски 50 мм

Бруски 50×50 мм

Гвозди 125 мм

м3

 м3

 кг

0,48

0,54

5,6

Бруски 50×50 мм

Гвозди 125 мм

м3

 кг

0,9

4,2

100 м2 развернутой поверхности карниза

Устройство карнизов при относе его: до 500 мм

более 500 мм

Доски 19-22 мм

Бруски 50×70 мм

Гвозди 60-100 мм

м3

м3

 кг

3

0,4

26

Доски 19-22 мм

Бруски 50×70 мм

Гвозди 60-100 мм

м3

 м3

кг

2 2

0,3 20

Что такое прогон? Все, что вы должны знать перед покупкой! S

В архитектуре, строительном проектировании или строительстве прогон (или исторически прогон, прогон, прогон, перлинг) представляет собой горизонтальную балку или перекладину, используемую для несущей конструкции в зданиях, чаще всего в крыше. . Прогоны опираются либо на стропила, либо на стены здания. Чаще всего они используются в металлических зданиях, хотя иногда заменяют близко расположенные стропила в деревянных каркасных конструкциях.

Стропила крыши выдерживает вес настила крыши.Настил крыши представляет собой деревянную панель, фанеру или металлическое покрытие, образующее поверхность крыши. Когда он сделан из дерева, он обычно покрывается каким-либо атмосферостойким, а иногда и изоляционным материалом.

Существует несколько видов прогонов. Они делятся на категории в зависимости от материала, из которого они сделаны, и их формы. Различные прогоны используются для разных целей, в том числе для структурной поддержки стен или полов. Прогон важен, потому что без него на крыше не будет рамы, на которую можно опираться обшивкой, что делает прогоны критически важными для конструкции крыши.

Purlin Материал

Wood Purlin

Wood Purlin хорош для использования с листами из фиброцемента. Деревянная обрешетка и защитная пленка хорошо сочетаются, чтобы обеспечить воздухопроницаемость помещения внизу и безопасно хранить все, что вам нужно, от домашнего скота до зерна или других органических материалов.

Однако, будучи деревянными, прогоны могут гнить. Кроме того, основная проблема с деревом — это высыхание при подъеме вверх. Поэтому перед установкой его лучше просушить.Кроме того, влага может значительно увеличить вес, что приведет к провисанию.

Стальная обрешетка

Стальная обрешетка является прямой заменой деревянной обрешетки. Они легкие, стабильные, точные и прямые. Они разумно расширяются и сжимаются при резких перепадах температуры.

Стальная обрешетка обычно изготавливается из стали холодной штамповки, достаточно тонкой, чтобы пропустить винты. Холодногнутую сталь получают путем прокатки или прессования тонких листов стали в желаемую форму.Для производителя он дешевле горячекатаного проката и к тому же с ним проще работать. Хотя холоднокатаная сталь прочнее, чем горячекатаная, под давлением она скорее сломается, чем изогнется.

Purlins производятся из горячеоцинкованной стали с покрытием, как и другие обычные легкие стальные строительные конструкции. Это обеспечивает хорошую защиту в большинстве открытых внутренних сред. Следует избегать стекания материалов, несовместимых с цинком, или контакта с ними.

Чтобы защитить прогоны, они также наносят слой краски снаружи. Комбинация цинка и краски (синергетический эффект) обеспечивает защиту от коррозии, примерно в 2 раза превышающую сумму защиты от коррозии, которую может обеспечить каждый по отдельности.

В следующем разделе будет представлено подробное введение и сравнение прогонов. Понимая, что прогоны имеют растущее значение в строительных работах, Chinh Dai Steel совершенствует нашу технологию, чтобы поставлять прогоны c каналом и z самого высокого качества.

Purlin and Girt

Вторичный каркас — важный компонент многих сборных металлических зданий. Этот тип каркаса, также называемый «вторичными конструкциями», проходит между основными элементами каркаса, создавая структуру внутри конструкции, очень похожую на поперечные балки в деревянном здании.

Назначение вторичного каркаса — распределение нагрузок от поверхностей здания на основной каркас и фундамент. Вторичный каркас может добавить продольную поддержку, которая помогает противостоять ветру и землетрясениям.Кроме того, он может обеспечивать боковые распорки для компрессионных фланцев, которые являются частью первичного каркаса, увеличивая общую грузоподъемность каркаса.

Компоненты вторичного каркаса, известные как балки и прогоны, работают следующим образом:

Балки обеспечивают дополнительную поддержку стен: они работают вместе с колоннами и стеновыми панелями для поддержки вертикальной нагрузки, повышая как прочность, так и устойчивость. Они также помогают прикреплять и поддерживать облицовку стен.

Purlins обеспечивают дополнительную поддержку крыши: они создают горизонтальную «диафрагму», которая выдерживает вес настила крыши вашего здания — независимо от того, какой материал вы используете для самой крыши.Они также помогают сделать всю конструкцию крыши более жесткой. Поскольку они добавляют опору в середине, прогоны позволяют использовать более длинные пролеты, позволяя создавать более широкое здание.

Стойки карниза — это еще один вид вторичного обрамления. Также называемые балками карниза или прогонами карниза, они по существу представляют собой комбинацию этих двух элементов. Они используются там, где боковые стенки пересекаются с крышей, с использованием верхнего фланца, который помогает поддерживать крышу, и «паутины», которая помогает поддерживать стены.

Вторичный каркас бывает двух конфигураций: CEE и ZED.На гибочном прессе им придают форму полотна с двумя фланцами. Они бывают разных размеров; например, прогоны могут иметь длину более 30 футов.

Балки, прогоны и стойки карнизов почти всегда изготавливаются из стали холодной штамповки. Он более доступен по цене и с ним проще работать, но он также представляет некоторые проблемы структурной устойчивости, которые необходимо учитывать как часть вариантов каркаса вашего металлического здания и общего дизайна. В частности, может происходить местное или деформационное продольное изгибание или боковое смещение, при котором части сжатого фланца, перемычки или соединителей могут изгибаться или смещаться из своего исходного положения.

Проблемы могут возникать при экстремальных нагрузках или даже при относительно небольших нагрузках, если условия подходящие. Однако не следует рассматривать эти инженерные вопросы как оскорбления, если вы рассматриваете строительство металлического здания. Дополнительную устойчивость или поддержку могут обеспечить не только балки, прогоны и карнизы, но и дополнительные ребра жесткости.

Точное количество и размер вторичных элементов каркаса, которые могут потребоваться вашему зданию, будет зависеть от его размеров, основной системы каркаса и того, как вы планируете использовать здание, а также от других факторов.Ваша компания, занимающаяся строительством металлоконструкций, подробно объяснит вам все нюансы и поможет принять правильное решение.

Прочная крыша

Прочная крыша не нуждается в представлении никому в строительной отрасли. В течение своего расчетного срока службы прогоны подвергаются статической нагрузке (например, собственный вес листовых материалов и принадлежностей), динамической нагрузке (например, во время технического обслуживания и ремонта) и нагрузкам окружающей среды (например, ветровой и снеговой нагрузке). Следовательно, прогон должен быть достаточно прочным, чтобы выдерживать нагрузки, с которыми он может столкнуться в течение его расчетного срока службы, и не должен явным образом провисать, что придает кровельному покрытию волнистый и / или неприятный вид.Этот пост будет посвящен проектированию стальных прогонов с использованием холодногнутых профилей.

Пролет прогона

Упомянутый пролет — это расстояние между центрами болтов планки на каждом конце прогона. Каждый тип пролета представляет собой полную систему прогона прогона и признает, что использование отдельных составных частей (например, внутреннего пролета, конечного пролета) не является допустимой процедурой.

Пролет прогона с одинарным пролетом

Пролет прогона с одинарным пролетом — это пролет, который просто поддерживается посредством болтового крепления стенки прогона к шипу или другой жесткой конструкции.В этих условиях перемычка не влияет на внутреннюю пропускную способность, но внешняя пропускная способность варьируется в зависимости от количества рядов перемычки.

Пролет двойных прогонов

Пролет двойных прогонов просто поддерживаются с каждого конца и в центре. Они могут состоять только из одного прогона по всей длине или двух прогонов, соединенных вместе по центральной опоре для обеспечения непрерывности. На внутреннюю и внешнюю пропускную способность влияет перемычка в двойных пролетах.

Пролет сплошных прогонов

Пролет сплошных прогонов просто опирается на каждый конец и на серию равноудаленных промежуточных опор.Эти таблицы предназначены для пролетов, в которых прогоны перекрывают каждую опору, где длина нахлеста составляет 15% от пролета. Таблицы приведены для 5 и более пролетов. Для внешних нагрузок на равные непрерывные пролеты в концевых пролетах требуется показанная перемычка. Для внутренних пролетов можно использовать на один ряд меньше перемычек, если это позволяют внутренние возможности, рекомендуемые минимальные требования к перемычке и практические требования к расстоянию. Для внутренних нагрузок требуемая перемычка в таблице относится ко всем пролетам.

Принадлежности для прогонов

Внахлестки для прогонов

Обычно рекомендуется, чтобы длина нахлеста составляла 15% от пролета.Если длина пролета неодинакова (например, уменьшенные конечные пролеты) к каждому прогону должно быть добавлено 7,5% каждого соседнего пролета, а не 7,5% пролета этого прогона.

Длина нахлеста менее 10% (или 5% на любой стороне опоры) может не обеспечивать полную целостность конструкции, а также может иметь место локальные отказы, не учитываемые этим методом. Поэтому их следует рассматривать как выходящие за рамки данного руководства.

Шипы для прогонов

В большинстве ситуаций используются одинарные шипы, включая Z-образные прогоны с перекрытием.Двойные планки обычно используются только тогда, когда последовательные прогоны (обычно без перехлеста) стыкуются вместе. Двойные шипы также могут использоваться в приложениях с высокой реакционной нагрузкой для уменьшения напряжения болта. В этой ситуации потребуется дополнительная осторожность при детализации отверстий.

Конструкция прогонов

Расстояние между прогонами

По умолчанию секции прогонов предполагают наклон крыши, которую они поддерживают. Расстояние между прогонами обычно требует тщательной расстановки в том смысле, что оно должно соответствовать узлам расположения опорных ферм.В этой связи я имею в виду, что прогоны следует размещать в узлах ферм, а не на самих элементах, чтобы не вызывать вторичные изгибающие и поперечные силы в элементах фермы. Более того, если ручной анализ используется для анализа фермы, нагруженной таким образом, такие вторичные напряжения не могут быть зафиксированы, поскольку мы обычно предполагаем штифтовые соединения. Холодногнутые профили Z (Zed) и C (Cee) обычно используются для прогонов стальных конструкций (см. Их форму на изображении ниже).

По сравнению с более толстыми горячекатаными профилями, они обычно обладают такими преимуществами, как легкость, высокая прочность и жесткость, простота изготовления и установки, легкая упаковка и транспортировка и т. Д. Соединение прогонов может осуществляться с помощью рукавов или стыков в зависимости от используемого метода строительства.

С точки зрения компоновки, у нас могут быть одинарные пролеты с шахматным расположением рукавов / стыков, одинарные / двойные пролеты с шахматным расположением втулок, двухпролетная система стыкового соединения и однопролетная система стыкового соединения.Выбор компоновки может зависеть от поставляемой длины секций, имеющихся на рынке, необходимости избегать расточительных обрезков, нагрузки и пролета крыши, расположения стропил и т. Д. Следовательно, крыша дизайнер должен планировать от начала до конца. Однако однопролетные и двухпролетные системы стыковых соединений являются наиболее популярными в Нигерии из-за их простоты и культуры принятия более коротких пролетов крыши в стране. Однако они менее конструктивно эффективны, чем муфтовые соединения.

Перемычка обрешетки

Перемычка обеспечивает сопротивление вращению прогона во время установки обшивки крыши и стен. По этой причине рекомендуется максимальное расстояние между перемычками (или перемычками с планкой) 20 x глубина прогона, но не более 4000. Несоблюдение этого правила может привести к перекосу креплений, что приведет к дополнительным нагрузкам на крепеж и кровельное покрытие. Чрезмерное вращение прогонов может быть угрозой безопасности во время строительства. Поэтому рекомендуется использовать по крайней мере один ряд перемычек в каждом пролете прогона.Конфигурации участка / моста, которые превышают эти рекомендации, показаны слева от красной линии или над ней. Однако в случаях, когда защитное покрытие успешно установлено вне этой рекомендации, опубликованные значения действительны для структурных целей.

Установка прогонов

Прогоны устанавливаются горизонтально под металлическими крышами. Их устанавливают поверх стропил крыши с установленной сверху войлочной подкладкой или пароизоляцией. Прогоны размером 2 на 4 фута устанавливаются так же, как металлическая кровля.Они обеспечивают дополнительную поддержку крыши, а также обеспечивают поверхность для крепления концевых панелей и водосточного края.

Перехлесты обрешетки

Перекрытия обрешетки должны быть закреплены болтами в отверстии верхней стенки и отверстиях нижнего фланца на обоих концах перехлеста, как показано ниже. Болтовое соединение только в стенке прогонов внахлест не обеспечивает полной целостности конструкции, и на кровельные винты, которые проникают в обе прогоны в зоне внахлест, могут быть приложены чрезмерные нагрузки.

Летающая распорка обрешетки

Если нижнее отверстие перемычки в прихлесте используется для крепления маховой распорки, убедитесь, что используется дополнительный болт.

Перемычка обрешетки

Перемычка Design Station может быть установлена ​​как вверх, так и вниз по скату крыши, но не может быть смешана в рамках перемычки. Однако, поскольку начальный и конечный компоненты будут разными, направление крепления должно быть определено на этапе проектирования / поставки. Перемычка сетки не должна превышать ее сжимающую способность. Если необходимо установить более одного ряда, всегда завершайте перемычку для каждой балки перед тем, как приступить к следующей (т. Е. Не завершайте один ряд перемычки до начала следующей).

Сварка

Сварка или горячая резка прогонов, перемычек или перемычек не рекомендуется. Тепло, выделяемое при сварке, влияет на свойства материала холодногнутой стали с высоким пределом текучести, используемой в прогонах. Во многих случаях вероятно возникновение значительных концентраций напряжения даже при сварке хорошего качества. Кроме того, сварка приведет к локальному удалению защитного покрытия, что потенциально снизит срок службы.

Транспортировка и хранение прогонов

Кровельные прогоны должны быть сухими во время хранения, так как вода, присутствующая между близко расположенными друг к другу секциями, вызовет преждевременную коррозию.Если они намокнут, их следует разделить и сложить открыто, чтобы обеспечить вентиляцию для сушки поверхности.

Установка Purlins может быть опасной и потребует наличия соответствующего плана безопасности до обращения или установки этих продуктов. Все такелажные работы, строительные леса и защитное оборудование должны соответствовать применимым нормам, австралийским стандартам и законодательным требованиям. Рекомендуется придерживаться надлежащей торговой практики, такой как изложенная в австралийских стандартах AS3828-1998 (Руководящие указания по возведению строительных металлоконструкций) и HB39 (Правила установки металлических крыш и облицовки стен).Обычно прогоны не предназначены для ходьбы, если они полностью не покрыты правильно установленными кровельными материалами или защитной сеткой правильного класса. Процесс производства или доставки может привести к прилипанию масла или смазки к этим прогонам, что может увеличить потенциальную опасность. Транспортировка этого продукта должна производиться с помощью правильно контролируемого крана или подходящего подъемного устройства. При установке прогонов при работе над землей всегда необходимо использовать ремни безопасности, и ни при каких обстоятельствах нельзя класть вес тела на мосты, прогоны или балки, которые не были полностью прикручены на место и с установленными правильными мостами.Болты должны быть подходящего размера и класса, все постепенно полностью затягиваются во время установки. Перекрытия должны быть закреплены болтами во внешнем отверстии перемычки (ближайшем к листу), а также во внутренних отверстиях фланца.

Purlin Supplier

И последнее, но не менее важное: вы должны выбрать лучшего поставщика, чтобы заказать прогон. Авторитетный поставщик с сильной клиентской базой может в определенной степени гарантировать качество обрешетки. Помимо репутации, есть некоторые элементы, которые делают лучшего поставщика прогонов.

Производственная мощность

Производственная мощность производителя решает, сколько времени вам потребуется, чтобы получить прогон. Чем выше производственная мощность, тем короче время ожидания. Это зависит от размера их завода и применяемой технологии. Как правило, крупные производители имеют более высокие производственные мощности.

В случае стальных прогонов важно найти производителя, производственная мощность которого составляет около 500 МТС в день.

Производственный процесс

Производство рекомендуется закрывать от сырья до конечного продукта.В таком случае производитель может полностью контролировать качество прогона. Если они не являются производителями стали и им нужен другой поставщик стали, они не могут быть уверены в точном материале и производственном процессе. Что произойдет, если ваша обрешетка заржавела после 3 месяцев использования, и когда вы обратитесь к своему поставщику, они возложат вину за это на производителя стали. Более того, это приводит к более высокой цене, потому что цены на продукцию включают больше транспортных затрат и выгод.

Технологии

На каждом этапе производства должны использоваться отдельные современные производственные технологии.Применение современного оборудования и передовых технологий позволит сэкономить энергию и снизить производственные затраты. Существуют мировые стандарты для системы менеджмента качества и качества продукции, такие как ISO, Австралийские стандарты, ASTM, JIS G,… Убедитесь, что вы спросили поставщика об их сертификации качества, прежде чем что-либо заказывать.

Консультации

Профессиональные консультации очень важны, когда вы просто знаете о прогонах и стали. Они помогут вам выбрать размеры и пролет прогонов в соответствии с погодными условиями вашего дома.Им лучше предоставить бесплатную консультацию, и это удобно с круглосуточным обслуживанием.

Профессиональный персонал

Если вы ищете иностранного поставщика, он должен быть знаком с экспортной деятельностью. Вам лучше работать со знающими и динамичными сотрудниками, что ускорит процесс.

Сервисное обслуживание

После покупки прогона вам по-прежнему требуется помощь в настройке и обслуживании. У вас будут проблемы, если ваш поставщик исчезнет сразу после продажи, потому что некому будет гарантировать качество продукции и нести ответственность, если она неисправна.

Пурлин Chinh Dai Steel

Chinh Dai Steel — профессиональный поставщик, специализирующийся на производстве прогонов. Наши продукты популярны на многих международных рынках, таких как Австралия, Индия, Мьянма, Индонезия, Лаос… Мы сотрудничаем со многими уважаемыми партнерами: Samsung, Toyota, Thyssenkrupp, Mitsubishi…

Качество

Система менеджмента качества: ISO 9001: 2008 Международный стандарт.

Качество продукции: стандарт JIS G, международный стандарт ASTM, международный стандарт AS / NZS.

Технология: семь технологических шагов, современное оборудование и передовые технологии применяются для экономии энергии и снижения производственных затрат.

Производственный процесс: закрыт от сырья до конечного продукта. На каждом этапе производства используется отдельная современная производственная линия.

Производственная мощность: 500 МТС в день.

Долговечность

Срок службы изделия: более 20 лет.

Обработка поверхности: хромированный слой. Гарантированно блестящие изделия с красивым рисунком.Слой цинка и хромата толстый, устойчивый к коррозии и способен защищать внутренний слой в течение более длительного периода.

Сервис

Оплата: Аккредитив, Т / Т.

Упаковка: Стальной поддон для Purlin

Срок поставки: 30-60 дней после сдачи на хранение (зависит от расстояния).

Связь: круглосуточная горячая линия, круглосуточная электронная почта, факс, веб-сайт. На ваш запрос ответят в течение 24 часов.

Консультации: бесплатные консультации 24/7. Ваша личная информация будет защищена.

Узнайте больше об экспортном канале Чинь Дая.

Соединение обрешетки на крыше сарая: шурупы против гвоздей

Вы уже какое-то время копите деньги на сарай своей мечты, и теперь вы официально готовы начать процесс строительства . Может быть, вам приходилось работать несколько дополнительных часов в неделю или вам приходилось меньше ходить в рестораны, но вы достигли своей цели бюджета и с нетерпением ждете возможности сдвинуть дело с мертвой точки.

Мы понимаем, что строительство каркаса столбов — не маленькое предприятие. Полюсные амбары — это крупная инвестиция, но ее хватит на многие-многие годы. . По крайней мере, вы надеетесь, что ваш амбар прослужит достаточно долго, чтобы вы могли максимально эффективно использовать его стоимость.

Вы всегда можете построить амбар с шестом из полукачественных материалов, что в конечном итоге даст вам посредственное здание, , но является ли это разумным вложением в долгосрочную перспективу ? Мы согласны с тем, что меньшая цена выглядит заманчиво заранее, но поверьте нам, когда мы говорим, что ценник со временем изменится, когда цвет вашего сарая с шестом начнет исчезать или ваша крыша начнет протекать.

Используя только лучшие материалы, которые может предложить индустрия опор для столбов, вы обеспечиваете структурную целостность своего сарая и увеличиваете его долговечность. . Поговорим о деньгах, потраченных не зря.

В этом блоге мы рассказываем вам о важности крепежных элементов прогонов для столбов с точки зрения структурной целостности вашего почтового каркаса. Продолжайте читать, чтобы узнать больше о разнице между винтами и гвоздями при креплении прогонов крыши сарая к вашим фермам .

Почему структурная целостность важна при строительстве опор?

Что такое структурная целостность?

Определение структурной целостности — это способность здания с опорным каркасом выдерживать нагрузки на конструкцию без нарушения . Каждое возводимое здание с опорными стойками проектируется с учетом структурной целостности, независимо от стиля, размера или местоположения здания. Конструкция амбара для столбов позволяет безопасно выдерживать вертикальные и боковые нагрузки.

Есть много компонентов, которые играют решающую роль в структурной целостности вашего сарая, но некоторые из наиболее важных:

  1. Фермы
  2. Purlins
  3. Соединения фермы с колонной
  4. Крепежные системы
  5. Фундамент
Убедившись, что эти пять компонентов изготовлены из качественных материалов и правильно установлены, вы можете отдыхать спокойно, зная, что целостность вашего амбара для столбов не нарушена.

Структурная целостность также играет важную роль в пути нагрузки вашего коровника с столбами и пути непрерывной нагрузки .Это означает, что все нагрузки на конструкцию должны передаваться из областей, в которых действует нагрузка. Непрерывный путь нагрузки передает все вертикальные и поперечные нагрузки от одного компонента здания к другому, пока они не достигнут земли. .

Вертикальные нагрузки действуют в направлении вверх и вниз . Примеры вертикальных нагрузок:

  • Вторые рассказы
  • Снежная нагрузка
  • Лофты
  • Деки
  • Вес самого здания

Боковые нагрузки действуют в направлении, параллельном земле .Примеры боковых нагрузок:

Если в каком-либо из вышеперечисленных компонентов имеется слабое звено, структурная целостность вашего сарая может серьезно пострадать. . Это может привести к повреждению вашего здания или, что еще хуже, к разрушению.

Какую роль играет Pole Barn Purlins в структурной целостности вашего Pole Barn?

Что такое прогоны для сараев? Прогоны — это горизонтальные балки, которые проходят между каждой из ферм и служат каркасом для крепления материала обшивки .Их обязанность — противостоять гравитации и противостоять восходящим ветровым нагрузкам . Мало того, что прогоны делают все это, они также укрепляют стропила по бокам или то, что известно как верхняя часть ферм.

Прогоны должны быть правильно разнесены, чтобы выдерживать нагрузку на конструкцию, а расстояние между прогонами и ориентация прогонов зависят от того, насколько далеко друг от друга расположены фермы . В типичном здании с каркасом столбов прогоны должны располагаться не более чем на 24 дюйма по центру.

Не только прогоны жизненно важны для структурной целостности вашего каркасного здания, но и то, как они крепятся, также имеет важное значение .Давайте посмотрим на разницу между использованием шурупов и гвоздей для прикрепления прогонов к фермам.

3 совета по креплению опор для крыши сарая

Когда вы представляете строящуюся конструкцию, вы, вероятно, думаете о компонентах, скрепляемых вместе гвоздями. Эта практика является стандартной в индустрии почтовых рам на протяжении десятилетий.

Но задумывались ли вы, что бы произошло, если бы компоненты вместо этого скрепили винтами? В связи с развитием индустрии стойл для столбов винты становятся все более популярным вариантом.

В конструкции стоек шурупы более эффективны, чем гвозди . Гвозди делают свою работу, но винты делают ее лучше.

В FBi Buildings мы тестировали преимущества крепления прогонов винтами. Мы обнаружили преимущества использования шурупов вместо гвоздей и подробно описали это в параграфах ниже.

Что в зданиях FBi используется для креплений прогонов на крыше?

Здесь, в FBi Buildings, мы используем 6-дюймовые винты FastenMaster HeadLOK в их стандартной детали соединения для наших проектов опор.Этот крепеж — это то, что мы используем, чтобы заменить стандартные гвозди 60d, которые используют другие строители сараев с столбами.

Испытания подтвердили повышенное сопротивление поднятию соединения прогона с фермой за счет использования винтов вместо стандартного гвоздя, что гарантирует конструктивную прочность строительного амбара на столбах.

1. Гвоздь с кольцевым хвостовиком и винт с резьбой (вытягивание)

Представьте, что надвигается довольно сильная летняя буря.Этот шторм приносит с собой много дождя, немного града, сильные ветры и порывы ветра. Сильные ветры известны тем, что наносят ущерб , например, срывают крыши домов и амбары с столбами. Поскольку мы живем на Среднем Западе, где это обычное явление, что мы можем сделать, чтобы уменьшить ущерб, причиненный такими экстремальными погодными явлениями?

Используя винты для крепления прогонов к фермам вместо традиционного гвоздя, значительно снижает вероятность свертывания прогонов и разрушения крыши .Это связано с тем, что винты имеют резьбу, также известную как захват, которая значительно затрудняет вытягивание крепежа из доски под действием подъемной силы, такой как ветер.

Эта дополнительная структурная безопасность может потенциально уменьшить любой ущерб, нанесенный зданию почтовой рамы, облегчая ваш разум, когда вы видите такие штормы днем ​​или ночью.

2. Размер головки (сквозной)

Поскольку винты имеют большую головку, чем гвозди, вероятность того, что крепежный элемент будет полностью протянут через доску, меньше.Мало того, винт удерживает силу намного тяжелее гвоздя и составляет 700 фунтов. Удерживающая сила гвоздя составляет всего 250 фунтов ( фунтов), что означает, что он не такой прочный, как винт, и это потенциально может привести к некоторому повреждению здания почтовой рамы в будущем.

Древесные волокна имеют тенденцию возвращаться к своей первоначальной форме после вбивания шурупа или гвоздя внутрь плиты. Гвоздь будет толкать древесные волокна только вниз, в то время как винт будет тянуть древесные волокна вверх.Когда волокна возвращаются в исходное положение, гвоздь выталкивается наружу, а винт затягивается еще сильнее.

Этот метод строительства с использованием шурупов вместо гвоздей оказывается гораздо более надежным вариантом, когда речь идет о системе крепления. По этой причине в наши дни вы все чаще будете видеть качественных конструкторов почтовых рам, использующих винты.

3. Усилие сдвига

Прочность на сдвиг определяется как прочность материала или компонента по отношению к типу текучести или структурного разрушения, когда материал или компонент разрушается при сдвиге .

Под сдвигом понимается боковая нагрузка или сила, прикладываемая во время сильного ветра или землетрясения . Вообще говоря, он используется для описания нагрузки на стеновую систему, возникающую из-за приложенной нагрузки.

Когда ваш амбар с столбами сталкивается с такими явлениями, как сильный ветер или землетрясение, вам понадобится надежный компонент, например винт, который сможет выдерживать срезную нагрузку, которую ваше здание будет выдерживать. Винты только увеличивают структурную целостность вашего сарая с опорой , уменьшая вероятность того, что ваше здание может выйти из строя.

Подумав о таких вещах заранее, вы можете сэкономить много денег в будущем, избавившись от необходимости ремонтировать сараи с столбами, если ваше здание с опорой на столб не может противостоять элементам, которые бросаются ему на пути.

Вы предпочтете винты вместо гвоздей при строительстве амбара для столбов?

Винты

— это жизнеспособный вариант при строительстве амбаров с столбами, гарантирующий, что структурная целостность вашего здания не будет подвергнута опасности. Поскольку их невозможно вытащить из доски или сквозь доску почти так же легко, как гвозди, и они имеют гораздо более высокую прочность на сдвиг, вы можете отдыхать спокойно, зная, что ваше здание стойки имеет больше шансов остаться неповрежденным во время экстремальных погодных явлений или различных аварий. .

FBi Buildings предпочитает использовать винты вместо гвоздей, поэтому, когда вы будете готовы построить сарай своей мечты, просто позвоните нам по телефону . Наши специалисты по почтовым каркасам готовы помочь вам, предоставив информацию и ответив на любые вопросы, которые могут у вас возникнуть об использовании шурупов вместо гвоздей для надежного строительства здания с почтовыми каркасами.

Теперь, когда вы узнали о важности структурной целостности и о жизненно важной роли, которую играют винты, решите ли вы использовать винты для крепления здания каркаса столба? Независимо от того, какой путь вы выберете, всегда не забывайте строить уверенно.


У вас есть еще вопросы о креплении прогонов амбара на столбах винтами, которые не рассматриваются в этой статье? Если вам нужна помощь в проектировании и планировании, свяжитесь с FBi Buildings по телефону 800.552.2981 или нажмите здесь, чтобы написать нам по электронной почте. Если вы готовы узнать цену, нажмите здесь, чтобы запросить расценки, и член нашей группы по работе с клиентами поможет вам определить следующие шаги вашего проекта

Пять хитростей для создания сверхпрочного каркаса

Дон Фаллик

Выпуск № 49 • Январь / Февраль 1998 г.

Я стоял на краю навеса крыши, держа в руках две связки асфальтовой черепицы, когда подъехал сын моего начальника.Он посмотрел на меня, а затем внимательно посмотрел на пустое пространство под неподдерживаемой пристройкой крыши. Я заметил его дискомфорт и стал подпрыгивать вверх и вниз прямо на углу, в четырех футах от ближайшей опоры. Крыша не прогибалась.

«Хотите построить для меня сарай?» он спросил.

Не каждое здание нужно строить как Гибралтарская скала, но бывают моменты и места, когда жесткость действительно имеет значение. В том сарае, который я построил, нужен был встроенный свес на крыше, чтобы прикрыть случайный переполнение поленницы.Постоянные опоры крыши будут мешать, когда не будет поленницы, и это будет выглядеть липким. Я построил сарай прямо перед домом моего босса и хотел, чтобы он выглядел красиво. Жесткая крыша стоила всего на несколько долларов больше, чем традиционная конструкция, и решала сложную проблему. Применение одного или нескольких из следующих пяти принципов может значительно повысить прочность и жесткость конструкции каркаса.

Фермы

Древесина не является однородным материалом.В одном направлении он намного сильнее, чем в другом. Самая большая сила дерева — сопротивление сжатию по всей длине. Древесина также неплохо сопротивляется растяжению, но хуже всего сопротивляется изгибу (сгибанию) и скручиванию (кручению). Один из способов сделать деревянное здание максимально прочным и жестким — это расположить дерево так, чтобы оно использовалось в самых сильных размерах.

Консольная ферма в зажимном приспособлении из двух листов фанеры и ломовых блоков.Некоторые вставки из фанеры не показаны, чтобы раскрыть детали стыков. Вырежьте и установите все элементы фермы. Затяните прокладку, затем приклейте и прикрутите косынки с верхней стороны. Вытяните прокладки и снимите ферму с зажимного приспособления. Переверните ферму на ровной поверхности, а с другой стороны приклейте и прикрутите косынки
.

Вот пример. Типичный остроконечный каркас крыши состоит из двух стропил с поперечиной для предотвращения расползания верхних частей стен. Шпала проявляет свою прочность при растяжении, поэтому ее можно изготовить из пиломатериалов меньшего размера, например, два на четыре.Но стропила должны противостоять изгибу (сгибанию) там, где они относительно слабее. Таким образом, стропила должны быть сделаны из балок два на шесть, два на восемь или даже большего размера. Такой пиломатериал стоит дорого. Давным-давно инженеры узнали, что они могут значительно увеличить прочность крыши, вставив элементы сжатия в рамы.

Такие фермы изготовить несложно. Единственная сложная часть — это обрезать точные углы на концах элементов, чтобы они плотно прилегали друг к другу. Здесь вам пригодятся торцовочная пила или моторизованная «колочная пила».Практическое правило при проектировании фермы заключается в том, чтобы площадь, содержащаяся в пределах каждого из треугольников, была одинаковой. Для всех зданий, кроме самых больших, используйте стропила и центральную стойку размером два на шесть, а для поперечных связей и других элементов сжатия — два на четыре. Закрепите их приклеенными и привинченными фанерными косынками.

Не используйте пластины для ремонта листового металла, даже если они выглядят как пластины, скрепляющие коммерческие фермы. Они не выдержат. Плиты коммерческой фермы прижимаются к месту с помощью пресса 30 000 фунтов на квадратный дюйм.Их нельзя забить на место. Те, которые вы покупаете в строительном магазине, достаточно слабы, чтобы их можно было забить, и они не выдержат напряжения сжатия на крыше.

Ламинированный заголовок

Косынка хорошо подойдет, и ее можно легко вырезать из обычной фанеры для наружных работ. Сделайте косынки достаточно большими, чтобы покрывать не менее восьми дюймов каждого элемента рамы на каждом стыке. Приклейте их на место с помощью Liquid Nails® или другого строительного клея и закрепите с помощью гвоздей 3d или 4d на расстоянии двух дюймов друг от друга волнистыми линиями по обоим краям каждого элемента фермы.

Прибейте противоположную косынку гвоздями противоположным образом, чтобы гвозди с противоположных сторон были разделены. Коробчатые гвозди достаточно тонкие, чтобы не раскалывать дерево. Если вам необходимо использовать обычные гвозди, поставьте их на три дюйма друг от друга и увеличьте косынку, чтобы в нее поместилось такое же количество гвоздей. Не используйте шурупы для гипсокартона. Они не поддаются, и они лопнут, если клей не держится.

Схема для склейки клееного бруса

Дайте клею высохнуть в течение ночи перед монтажом фермы.Сделайте одну ферму, затем сделайте из фанеры кондуктор, чтобы все ваши фермы были одинаковыми. Приспособление может быть изготовлено из фанеры, которую вы планируете использовать для обшивки кровли, так что фактически ничего не будет стоить.

Балка двутавровая

Иногда нужно сделать ровную ровную поверхность, например пол, очень жесткой и прочной. Один из способов — сделать «двутавровые балки». Они получили такое название, потому что поперечное сечение стального двутавра выглядит как печатная заглавная I. Вертикальная часть балки сопротивляется изгибу по вертикали, но может сгибаться и прогибаться по горизонтали, что снижает ее прочность.Верхняя и нижняя полки устойчивы к изгибу, позволяя балке проявлять полную прочность. Двутавры не обязательно изготавливать из стали. Торговые деревянные балки изготавливаются из фанеры, верхняя и нижняя заглушки — из фрезерованного бруса. Вы можете сделать свой собственный, если у вас есть настольная пила и режущее лезвие с пазами, но есть способ добиться того же эффекта с помощью простых технологий. Прочность двутавровой балки пропорциональна высоте вертикального элемента, но также и ширине полок. Приклеивая и прикручивая фанерный черновой пол к верху и низу обычных балок пола, вы превращаете каждую балку в двутавровую балку с очень широкими полками.Черновой пол из фанеры стоит немного дороже, чем обычный черновой пол, и не такой жесткий, но он намного прочнее.

Если вам нужна жесткость больше, чем прочность, вы можете сэкономить много времени и денег, отказавшись от нижней фанеры и используя черновой пол из ДСП наверху. Это превратит ваши перекрытия в тавровые балки, которые по прочности почти не уступают двутаврам. ДСП даже жестче и дешевле, но растворяется при намокании. Если есть вероятность, что пол намокнет, используйте ДСП.Он стоит дороже, но не растворяется.

Балка клееная

Один из способов повысить прочность каркасной стены — это сделать ламинированные балки и перекрытия. На несущих стенах заглушки обязательны для всех оконных и дверных проемов. Для ненесущих стен обычно не требуются коллекторы, а нужна только верхняя пластина, соединяющая секции стены на противоположных сторонах проема. В стене, обрамленной двумя на четыре, типичный грубый проем шириной 32 дюйма для двери или окна требует заглушки, сделанной из пары двух на шесть, с куском фанеры толщиной 1/2 дюйма, зажатым между ними. между.Фанера обеспечивает прочность и жесткость, а размеры два на шесть не дают фанере гнуться.

Ламинируйте балку, склеив детали вместе строительным клеем, а затем скрепив винтами для настила на расстоянии шести дюймов по ромбовидной схеме с обеих сторон балки. Эта ламинированная перегородка не только намного прочнее, чем та, которая состоит всего из двух на шесть, но также имеет правильную толщину, соответствующую остальной части стены.

Шаблон для крепления фанерной косынки.Используйте гвозди 3d или 4d на расстоянии двух дюймов друг от друга. Измените рисунок на другой стороне фермы, чтобы гвозди не разделялись.

Для больших окон могут потребоваться заголовки, состоящие из двух восьмерок или двух десятков. Но как быть, если вы хотите установить балку вместо несущей стены? Так называемые «клеевые балки» продаются на линейных ножках, и они недешевы. Но клееной балки из фанеры недостаточно. Одно из решений — поместить кусок стали (не алюминия) в центр ламинированной балки.Сталь невероятно прочная, если пиломатериал не дает ей коробиться. Если требуется еще большая прочность, используйте два стальных листа, по одному с каждой стороны от центральной ламели фанеры. Нанесите полоски строительного клея на дюйм от каждого края каждого элемента балки, а затем сделайте зигзагообразно в центре. Склейте все части балки одновременно и скрепите их болтами ромбовидным узором на расстоянии 30 см друг от друга. Болты стоят дороже, но винты могут вырываться, и даже небольшое изгибание сводит на нет все преимущества листового металла.

Панельное строительство

Общим фактором всех этих стратегий является строительный клей. Не упускайте это. Его цель — связать все части стены, крыши или пола в одно целое. Все современные автомобили используют этот принцип модульной конструкции, а не тяжелые рамы былых времен. Тем не менее, современные автомобили на самом деле сильнее, хотя и намного легче. Там, где кузова автомобилей свариваются точечной сваркой, каркас дома можно склеить, чтобы получить более легкую, но более прочную крышу или стеновую панель.Построенные таким образом полы и лестницы никогда не скрипят. Уловка состоит в том, чтобы создавать единые панели, которые образуют полные стены, крыши, полы и так далее.

В Канаде и некоторых северных штатах дома строятся из панелей из пенопласта с облицовкой из ДСП. Облицовка немного выходит за пределы пенопласта, образуя фланцы для прибивания или завинчивания гвоздей или винтов два на шесть или два на восемь по всем четырем краям. Пиломатериалы этого размера очень помогают при креплении панелей, но большая часть их прочности обеспечивается облицовкой.Пенопласт предотвращает коробление. Вы можете сделать каркасные стены такими же прочными, обшив их изнутри и снаружи. Приклейте и прикрутите ДСП к внутренним краям всех стоек и пластин, и вы почти удвоите прочность стены.

Можно установить проводку и сантехнику до того, как обшить интерьер, что является преимуществом перед облицованными панелями пенопластом. Просто убедитесь, что инспекторы хорошо разглядывают, прежде чем утеплять и закрывать стены.

Консоли

Чертеж навеса

в трех видах

Если ваша крыша достаточно прочная, она может выходить за пределы опорных стен без внешних распорок.Консоль — это любая конструкция, например свес крыши или пола, которая имеет внутреннюю подпорку. Если вы строите фермы, часть крыши легко превратить в консольную пристройку. Просто сделайте так, чтобы одна из стропил выступала за шпильку. Когда вся крыша склеена и привинчена к одной единичной панели, консольное расширение становится чрезвычайно прочным. Это фактически превращает всю крышу в рычаг, с точкой опоры на опорной стене. Любая мыслимая нагрузка на краю более чем уравновешивается весом всей крыши на другом конце рычага.Нужно только адекватно укрепить край крыши.

Это легко сделать с помощью подрезных стропил один на четыре или двух на что угодно. Оставьте достаточно обшивки, выступающей за концы стропил, чтобы покрыть кромку. Нанесите клей на обшивку, прибейте к концам настоящих стропил, затем прикрутите к ней обшивку. Приклейте и прикрутите фальш-балки конька и фальш-прогоны — горизонтальные ребра жесткости — под двускатные концы крыши. Они добавляют немного жесткости крыше, но их реальная задача — дать вам место для прибивания ложных стропил или торцевой обшивки фронтона.

Так как же мне удалось сделать крышу этого сарая такой прочной? Я использовал консольные фермы два на четыре, две ноги по центру. Я приклеил и прикрутил фанерную обшивку крыши к фермам. Наконец, я поддержал края фанеры приклеенной и привинченной накладкой, чтобы фанера не прогибалась. Я мог бы использовать нижнюю обшивку, но в этом не было необходимости.

39 Части фермы крыши с иллюстрированными схемами и определениями

Невероятная серия иллюстрированных диаграмм ферм крыши, показывающих множество различных частей фермы крыши, включая фермы типа «король» и «королева».Каждая часть подробно объяснена.

Конструкция и конструкция фермы крыши являются неотъемлемой частью структурной целостности и формы крыши. Есть много типов кровельных ферм (как стеновые, так и многие типы крыш)… типов больше, чем частей.

В этой статье и в серии иллюстрированных диаграмм показаны все части базовой фермы крыши, фермы королевы и фермы фермы. Смотрите нашу подробную схему, показывающую части крыши здесь.

Связано: Типы черепицы | Варианты ремонта крыши своими руками | Стили вальмовой крыши | Типы вентиляционных отверстий на крыше

1.Анатомия основной фермы крыши

Объяснение деталей кровельной фермы

Стропила: Один из серии диагональных элементов фермы, которые встречаются в вершине, чтобы выдерживать настил крыши и ее нагрузки.

Underpurlin: Горизонтальные балки, поддерживаемые стойками и используемые для поддержки среднего пролета стропил для перекрытия более длинных пролетов. Они используются в больших зданиях, таких как традиционные большие старые амбары в США.

Стойка: Диагональный элемент фермы, на который действует сжимающая сила, используемый для сохранения жесткости и увеличения прочности конструкции.

Коньковая балка: Так называется, потому что это горизонтальная балка, которая поддерживает концы стропил на коньке.

Стяжка воротника: Горизонтальная балка, соединяющая два стропила у конька крыши. Его часто используют для предотвращения расслоения стропил во время сильного ветра, но также можно использовать просто для обрамления потолка.

Отрезок по отвесу: Направленный наружу вертикальный разрез стропила, предназначенный для упора в коньковую доску.

Поперечная балка: Горизонтальная балка, которая поддерживает нагрузки крыши и передает их непосредственно на несущие стены.

Отрезок «Птичий пасть»: Также разрез рта птицы или разрез птичьего клюва, это называется так, потому что выемка сустава напоминает разрез рта птицы. Применяется для соединения стропила с несущей стеной.

Консольная верхняя пластина: Выступающая балка, которая переносит нагрузку на несущую опору.

Балка перекрытия: Горизонтальное основание, поддерживающее стропила.

Верхняя плита: Горизонтальная балка, которая поддерживает крышу, поддерживая стропила к стойкам стены.

2. Анатомия традиционной фермы крыши с цоколем

a. Что такое ферма крыши королевской стойки?

Кровельная ферма King Post — самая простая из ферм благодаря своей простой конструкции. Вкратце, он состоит из центральной вертикальной стойки, называемой королевской стойкой, двух стропил, соединяющихся в вершине, и поперечной балки или горизонтального основания. Он часто используется в простых стропильных фермах, таких как сарай, крыльцо и гараж.

г. Объяснение частей фермы королевской стойки:

Коньковая доска: Не являющийся конструктивным элементом фермы, к которому стропила могут прислоняться и соединяться.

Обычное стропило: Также называется второстепенным стропилом, потому что оно меньше основного стропила / основного стропила.

Основные стропила: Стропила большего размера, которые устанавливаются непосредственно на поперечной балке и используются для крепления прогонов.

Стеновая плита: Брус, уложенный горизонтально на стене для поддержки стропила.

Несущая стена: Главный конструктивный элемент, так как он является несущей стеной.

King Post: Центральная вертикальная стойка в ферме крыши King Post.

Стойка: Диагональный элемент фермы, на который действует сжимающая сила, используемый для сохранения жесткости и увеличения прочности конструкции.

Анкерная балка: Горизонтальная балка, соединяющая два стропила.

Шпилька для прогона: Железная полоса, прикрепленная к прогону.

Пурлин: Продольная горизонтальная балка, которая устанавливается на стойку или основное стропило фермы и используется для поддержки общих стропил. В деревянных конструкциях есть три типа прогонов: плиты прогонов (под прогонами), основные прогоны и общие прогоны.

3. Части традиционной фермы крыши стойки фермы

a. Что такое ферма крыши со столбом королевы?

Ферма крыши Queen Post по сути является модификацией фермы King Post. В отличие от поста короля, на посту королевы есть две деревянные вертикальные стойки, называемые стойкой королевы. Он также более легкий и может использоваться для покрытия больших площадей.

г. Объяснение частей фермы фермы:

Доска конька: Неструктурный элемент фермы, к которому стропила могут прислоняться и соединяться.

Натяжная балка: Короткий кусок бруса, который удерживает концы распорок и стропил на месте.

Обычное стропило: Также называется второстепенным стропилом, потому что оно меньше основного стропила / основного стропила.

Шпилька для прогона: Железная полоса, прикрепленная к прогону.

Стеновая плита: Брус, уложенный горизонтально на стене для поддержки стропила.

Несущая стена: Главный конструктивный элемент, так как он является несущей стеной.

Натяжной порог: Горизонтальный сжимающий элемент опирается на поперечную балку и удерживает концы стоек отдельно.

Queen Post: Две вертикальные стойки в ферме крыши Queen Post.

Анкерная балка: Горизонтальная балка, соединяющая два стропила.

Стойка: Диагональный элемент фермы, на который действует сжимающая сила, используемый для сохранения жесткости и увеличения прочности конструкции.

Пурлин: Продольная горизонтальная балка, которая устанавливается на стойку или основное стропило фермы и используется для поддержки общих стропил. В деревянных конструкциях есть три типа прогонов: плиты прогонов (под прогонами), основные прогоны и общие прогоны.

Связанные:

Фермы деревянного каркаса | Каролина Тимберворкс

ферма , н.Набор бревен или элементов, образующих одну из основных опор, например, крыши или моста, и соединенных вместе таким образом, чтобы обеспечивать взаимную поддержку и предотвращать деформацию, например, под действием сил тяжести и ветровых нагрузок .

Фермы, структурные или декоративные, обычно имеют одно из пяти названий: 1. в зависимости от конструкции, в которой они используются; например, ферма крыши или ферма моста и т.д .; 2. от их формы; например, линзовидная ферма , и т. д.; 3. по сходству с определенными предметами; например, ножницы фермы и т.д .; 4. от какой-то характерной особенности в их конструкции; например, ферма с цапфой , ферма с молотковой балкой и т.д .; 5. от человека, которым они были изобретены; например, Howe truss , и т. д. (адаптировано из стандартного словаря английского языка Funk & Wagnalls Company 1943 года )

Ферма King Post

Ферма для королевских столбов со стойками — популярная, вневременная, очень прочная и элегантно простая ферма.Этот стиль может быть украшен радиусными вырезами на стойках и сквозным шипом у основания стойки короля (как на фото выше). Эта ферма легко адаптируется к желаемому пролету и уклону крыши.

Ферма King Post со стойками и стойками

Ферма для королевских столбов со стойками и стойками для балок основана на популярной конструкции фермы для королевских столбов, но с добавлением двух стержней (на фото выше). Эта ферма также очень прочная и может адаптироваться к желаемому пролету и уклону крыши.Такая компоновка особенно хороша для более длинных пролетов фермы (более 24 футов).

Ферма King Post с дополнительными подпорками

Ферма для королевских столбов с дополнительными подпорками основана на любимой конструкции фермы с деревянным каркасом с двумя добавленными подпорками на нижней стороне нижнего горизонтального пояса для более крупного вида. Эти зеркальные элементы, добавленные к нижней стороне нижнего пояса, могут обеспечить ступенчатый переход к вертикальной плоскости стены. У валиков может быть широкий выбор декоративных профилей, вырезанных на их видимых концах.Двойные металлические ремешки также могут быть обвязаны вокруг валика и нижней пояса для создания ручной работы.

Ферма King Post Arch Chord

Ферма для королевских столбов — еще одна вариация классического стиля королевских столбов, на этот раз с изогнутым нижним поясом. Такая конструкция добавляет в потолочное пространство криволинейный элемент вместо стандартного горизонтального бруса, несколько приподнимая конструкцию и придавая дополнительный объем внизу. Некоторые из наших клиентов отмечали, как изгибы этой деревянной фермы с каркасом смягчают линии и передают естественную эстетику (в конце концов, прямых линий в природе очень мало).Радиус выреза арки должен быть неглубоким, чтобы ее можно было вырезать из массивных пиломатериалов. Однако можно разместить больше полукруглых арок, используя клееный ламинированный арочный материал с согласованным зерном (это значительно дороже, чем цельные пиломатериалы).

Арочный пояс с опорными стойками Деревянная ферма

Арочный пояс с деревянным каркасом со стойками королевы — еще одна вариация классического стиля королевской стойки, на этот раз с двумя вертикальными стойками фермы.Этот дизайн добавляет больше вертикальных элементов над арочным нижним поясом с дополнительным объемом ниже. Радиус выреза арки должен быть неглубоким, чтобы ее можно было вырезать из массивных пиломатериалов. Нам нравится использовать шлицевый шип для соединения двух половин арок с основанием центральной стойки. На больших пролетах эта конфигурация часто требует скрытых стальных соединителей, чтобы противостоять растяжению и растяжению вдоль самой арки.

Ножничная ферма

Ферма с ножницами — это ферма традиционного стиля с множеством вариаций, эта конструкция может использоваться как для малых, так и для больших пролетов.Ножничные фермы не рекомендуются для пологих кровель (уклон менее 8/12). Нам нравится добавлять стойки королевы по обе стороны от центральных столбов короля. Эти фермы имеют более сложную геометрию с множеством угловых пересечений и более высоким центром для дополнительного пространства.

Деревянная каркасная ферма с молотковой балкой

Ферма деревянного каркаса молотковой балки основана на более сложной конструкции гнутого деревянного каркаса ударной балки. Комбинация тяжелых деревянных и металлических стяжек и стяжной муфты не только привлекательна, но и часто требуется, чтобы справиться с растягивающими усилиями, возникающими в этой конфигурации.Если вам интересно, молотковая балка — это короткая балка, выступающая сбоку изнутри стены и служащая в качестве связующей балки.

Гнутая деревянная рама для молотковой балки

Деревянная рама из гнутой деревянной балки , изображенная выше, представляет собой красивый и более сложный дизайн, создающий эффектные сводчатые пространства. Есть много способов украсить этот дизайн, от сквозных шипов и закруглений до декоративных подвесок или наконечников. Изогнутая балка часто ассоциируется с религиозными сооружениями, большими залами или большими комнатами.Без металлической стяжной тяги и стяжной муфты необходимы глубокие стеновые стойки и / или скрытые стальные соединители, чтобы справиться с усилиями, которые могут возникнуть в этой конфигурации.

Ферма и прогоны деревянного каркаса

Ферма и прогоны деревянного каркаса : добавление прогонов между тяжелыми деревянными фермами — это элегантный способ снизить стоимость крыши из деревянного каркаса, поскольку прогоны позволяют увеличить межцентровое расстояние между фермами (так что вы приобретаете меньше ферм). Дополнительным преимуществом являются сильные линии, которые создают прогоны, проходя параллельно балкам конька.(Еще одно преимущество — прогоны — отличное место для размещения светодиодных осветительных приборов). Прогоны часто располагаются в карманах, прорезанных в стропилах фермы (как показано на рисунке), но также могут располагаться поверх стропил фермы, чтобы создать дополнительный слой к конструкции крыши. Существуют некоторые ограничения пролета в зависимости от размера прогона (ширина балки x глубина) и того, насколько близко они расположены. Это очень традиционная концепция тяжелого деревянного каркаса крыш. (прогоны представляют собой серию горизонтальных деревянных балок, уложенных поперек (или соединенных, как показано выше), основных стропил и поддерживающих кровельное покрытие — как правило, шпунтованные доски 2 × 6, обычные или структурные изолированные панели (SIP) и кровельное покрытие )

Крыша с деревянным каркасом с коньковыми балками и общими стропилами

Крыша с деревянным каркасом с коньковыми балками и общими стропилами может обеспечить большее пространство между каждой фермой.Нам нравятся общие стропила между каждой фермой, что придает ритм конструкции крыши. Обычные стропила часто меньше, чем балки фермы, чтобы различать первичные и второстепенные элементы деревянного каркаса.

Крыша фермы деревянного каркаса с коньковой балкой, прогонами и общими стропилами

Крыша с деревянным каркасом с коньковой балкой, прогонами и общими стропилами представляет собой потрясающую комбинацию, которая создает визуальный интерес и структурную сложность. Здесь действует иерархия деревянного каркаса с фермами, поддерживающими коньки и балки прогонов.Над этими элементами находится стойка из обычных стропил. Обычно фермы изготавливаются из самых больших бревен, за ними следуют гребень и прогоны среднего размера, за которыми следуют обычные стропила как самые маленькие бруски. Одна из наших любимых комбинаций!

Мостовые фермы

Фермы Howe, Warren и Queen Post Parallel Chord , иногда называемые балками моста , представляют собой относительно простые конструкции, используемые при строительстве всего, от современных мостов начала XIX века до ангаров для самолетов Второй мировой войны.Они эффективны, прочны и характеризуются объединением множества более мелких элементов в серию взаимосвязанных треугольников. Мы считаем, что помимо того, что они являются проверенным способом решения инженерной проблемы, связанной с большими пролетами, они отлично смотрятся в современном деревянном каркасе (см. Пример) и являются одним из лучших примеров функции, следующей за формой.

Авторские права 2019 Carolina Timberworks. Все права защищены. Иллюстрации Эрика Лубсена.

Как устанавливаются стальные прогоны и ограждения?

Балки и прогоны, те второстепенные элементы каркаса, которые прикреплены болтами к основной стальной раме или закреплены на месте, являются элементами, которые крепят стеновые и кровельные панели.Стеновые панели поддерживают стеновые панели, а прогоны поддерживают панели крыши.

Характеристики

Стандартизованные структурные соединения Американского института стальных конструкций (AISC) регулируют формирование планок, прогонов, отверстий или перфорации. Большинство производителей используют стандарты AISC и знакомы с ними. Болты, используемые для крепления прогонов к зажимам и рамам, как правило, представляют собой машинные болты с шестигранной головкой класса A307. Поставщики прогонов и балок, вероятно, будут иметь правильные болты, указанные в технических чертежах.

Осторожно

Некоторые балки и прогоны, особенно из холоднокатаной стали, могут быть тонкими. Следует соблюдать осторожность, чтобы не деформировать и не перекрутить их в процессе возведения стального здания. Вы не должны позволять использовать их для поддержки лестниц, ящиков с инструментами, связок крышных панелей или другого оборудования или оборудования. Перед установкой кровельных панелей все прогоны или распорки должны быть на месте. При необходимости прогоны можно укрепить деревом, пока вы не будете готовы завершить установку распорок прогонов и крыши.Тем не менее, возможно, лучше будет закрепить прогоны по ходу движения.

Установка

Прогоны бывают двух основных форм: C и Z. Оба они соединяются с каркасом путем прикрепления перемычки C или Z прогона к зажиму, который приваривается к колонне или стропилам. Это сводит к минимуму скручивание или вращение прогонов, которые могут ослабить конструкцию. Z-образные прогоны являются предпочтительной формой, потому что они могут легко накладываться друг на друга (или вкладываться), создавая условие нескольких пролетов.Условие множественности пролета намного сильнее, чем условие простого пролета, которое вы получаете с формой C.

Purlins следует загружать связками на крышу, чтобы свести к минимуму затраты на их перемещение. После размещения возле карниза связки прогонов можно открыть, а отдельные прогоны можно отнести вручную туда, где они необходимы. Отверстия часто предварительно просверливаются или пробиваются в прогонах и балках, а также в колоннах и стропилах. Отверстия обычно делают немного больше, чем необходимо, чтобы облегчить выравнивание и притирку Z-образных прогонов.

После того, как все прогоны, балки и распорки будут на своих местах, можно приступить к установке кровли и стеновых панелей. Ваша стальная конструкция станет выглядеть как настоящее здание.

Welders Universe — Учебное пособие по стальному каркасу и конструкции

> Стальной каркас < Команда ЧПУ

Будь то проект муниципальной инфраструктуры, многоэтажное здание или небольшая модель (как показано выше), стальной каркас обычно включает множество сварных соединений.Как сварщик, вы обязательно будете работать с компонентами каркаса в какой-то момент, будь то в магазине или в поле. Если вы знакомы с принципами и терминологией построения, эта страница знакомит с основами:

Колонны

Фермы

— — —

Ферма — это каркас, используемый для строительства мостов, зданий и самолетов. Есть много разных типов, но в целом он состоит из верхнего пояса, нижнего пояса и диагональной перепонки.Мост на фото выше имеет фермы с обеих сторон. Как видите, диагональные элементы образуют распорку треугольной формы. Ферма сопротивляется силам сжатия (вдавливания) и растяжения (разрыва).

Два типа конструктивных элементов, распорки и связи, связаны с раскосами в фермах. Стойки вставлены, чтобы противостоять сжатию. Галстуки сопротивляются натяжению. (Стяжки иногда называют соединителями.) При правильной конструкции ферма считается идеальным средством выдерживать нагрузки в течение длительного периода времени без деформации, деформации и разрушения.В случае мостов фермы также могут охватывать большие расстояния, поскольку они могут быть построены или изготовлены заранее по частям.

Посмотрите анимированное руководство, чтобы узнать, как работают сжатие и растяжение.

Балки

Строительная балка имеет много названий, например, двутавровая балка, двутавровая балка, балка, катаная стальная балка или «RSJ». Он определяется как горизонтальный элемент конструкции, который выдерживает вертикальные нагрузки.Длинный центральный компонент балки называется стенкой. Два коротких конца называются фланцами. Эта особая форма была разработана, чтобы максимизировать несущие способности стали без необходимости использования строителем тяжелых массивных металлических блоков. Несмотря на то, что фланцы кажутся легко сгибаемыми, а полотно слишком тонким, чтобы выдерживать большой вес, испытания на сжатие показывают, что конструкция работает хорошо.

косынки

—-

Вставка соединяет два или более элемента конструкции вдоль одной плоскости, как показано выше.В мостовых фермах обычно используются косынки для нескольких пересекающихся компонентов. Пластины сконструированы таким образом, чтобы минимизировать изгиб в соединениях, что позволяет элементам выполнять свою работу, сопротивляясь растяжению или сжатию. Точки, которые вы видите на этой пластине, являются заклепками.

Балки

Балки — это серия длинных конструкций, поддерживающих крышу или пол. Треугольные связи внутри двух балок основаны на тех же принципах, что и ферма, поэтому эти два типа структурных компонентов иногда могут быть перепутаны.Просто помните, что балка поддерживает настил, крышу или пол, и их много, как показано выше, в горизонтальной плоскости. Каждая балка обеспечивает жесткость и исключительную несущую способность, а вместе они не дают настилу или крыше проваливаться внутрь или ломаться в любой точке. Более того, силы растяжения и сжатия равномерно распределяются по всему пространству, что является ключевой задачей при проектировании конструкций.

Purlins

Это второстепенные горизонтальные элементы, расположенные для удержания листового материала, который будет уложен на крыше.На схеме выше обратите внимание на самый внешний элемент, который называется карнизной стойкой.

Прогоны изготовлены из стали меньшей толщины, чем балки, поскольку они не используются для выдерживания тяжелых грузов. Они могут быть оцинкованы, чтобы лучше противостоять коррозии, особенно от повреждения водой. Однако они не особенно устойчивы к сильным ветрам. Вот почему коммерческие здания часто получают дорогостоящие повреждения во время торнадо и ураганов.

Стойки карниза

В архитектурной терминологии карниз — это линия или пересечение кровельных и стеновых панелей.Следовательно, карнизные стойки представляют собой длинные тонкостенные элементы, установленные в этом месте для поддержки панелей крыши и стен.

Рельсы / пояса для настила

— —

Профильные планки, также известные как балки, обычно представляют собой легкие стальные элементы, используемые для удержания облицовки стен на месте. Как и прогоны, они не предназначены для поддержки нагрузки самого здания. Как видно выше, красная двутавровая балка является основным элементом конструкции.

Профнастил

Профнастил — это плоская поверхность, которая располагается на перекрытии и балках крыши здания или другой конструкции. Несколько листов металла, обычно гофрированного, сцепляются друг с другом и скрепляются или свариваются. На фото внизу слева сварщик сваривает сегменты настила.

— — —

Причал

Опалубка обычно представляет собой бетонную конструкцию, предназначенную для передачи вертикальной нагрузки от основания колонны на основание.Как вы можете видеть в дальнем правом углу фотографии выше, бетон залит вокруг прочной стальной коробки. Во время землетрясения, даже если бетон начинает крошиться, стальная рама все равно должна удерживать шоссе или другую горизонтальную конструкцию на месте.

Сваи

— — —

Свая — это длинная колонна, вбитая глубоко в землю, чтобы сформировать часть фундамента или основания. Сваи могут быть стальными, бетонными или деревянными.Тип стали может иметь форму трубы или балки, такой как популярная двутавровая свая на фотографии справа вверху.

Чтение диаграмм и схем Новому сварщику требуется практика, чтобы интерпретировать чертежи, схемы и рабочие чертежи, но чем раньше вы освоитесь с этими документами, тем лучше. Один из способов облегчить процесс обучения — начать с трехмерных архитектурных представлений и простых структурных диаграмм. Оттуда вы можете перейти к более сложным линейным чертежам и спецификациям.Вот несколько примеров и видеоурок:

— — — —

— — — — —

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Далее: Строительство трубопроводов, монтаж трубопроводов и сантехника

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Если у вас есть предложения или проблемы с веб-сайтом, напишите сварщику [at] thecityedition [dot] com.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
