Наиболее рациональный способ устройства перекрытий фундамента — применение железобетонных плит. Это позволяет существенно сократить время строительства, получить распределение нагрузок от всех внутренних перегородок.

Укладка плит перекрытия на фундамент осуществляется при помощи подъемной техники, при этом следует придерживаться определенных рекомендаций.

Подготовка фундамента

Для того чтобы перекрытие работало наиболее эффективно, оно должно быть уложено на выровненную по уровню поверхность. Поэтому, перед тем как положить плиты перекрытия на фундамент необходимо проверить этот параметр. Лучше всего это выполнить при помощи лазерного нивелира, хотя и обычные оптические модели данного инструмента отличаются хорошей точностью.

• Определяются самые высокие и низкие точки фундамента. Исходя из величины перепада, определяется способ выравнивания поверхности.
• При небольшой разнице (до 5 см) применяют цементно-песчаную стяжку с армированием специальной сеткой.
• При больших перепадах выравнивание выполняется кирпичной кладкой или доливается бетонный пояс.
• Для сборных фундаментов из блоков устанавливается железобетонный пояс (монолитный или составной из стандартных элементов).

Чтобы избежать данного этапа работы, старайтесь выполнять возведение фундамента с максимальной точностью, это поможет избежать множества проблем.

Опирание плит на фундамент и их раскладка

В зависимости от материала, из которого сделан фундамент и верхний выравнивающий пояс, определяется глубина опирания плит. Все стандартные элементы могут опираться как на 2, так и на 3 стороны или по контуру.

Опирание плит перекрытия на фундамент должно составлять:

• Для кирпичных стен не менее 12,5 см.
• Для железобетонных конструкций не менее 6 см.

Все эти величины должны определяться проектом. Все плиты имеют стандартные размеры, при этом по ширине иногда не удается перекрыть всю площадь целым числом плит.

Первая и крайняя плита ложиться с опиранием только на две стороны, при этом отступ от 3 стены может достигать 25 см, образовавшиеся пустоты можно будет заделать несколькими способами.

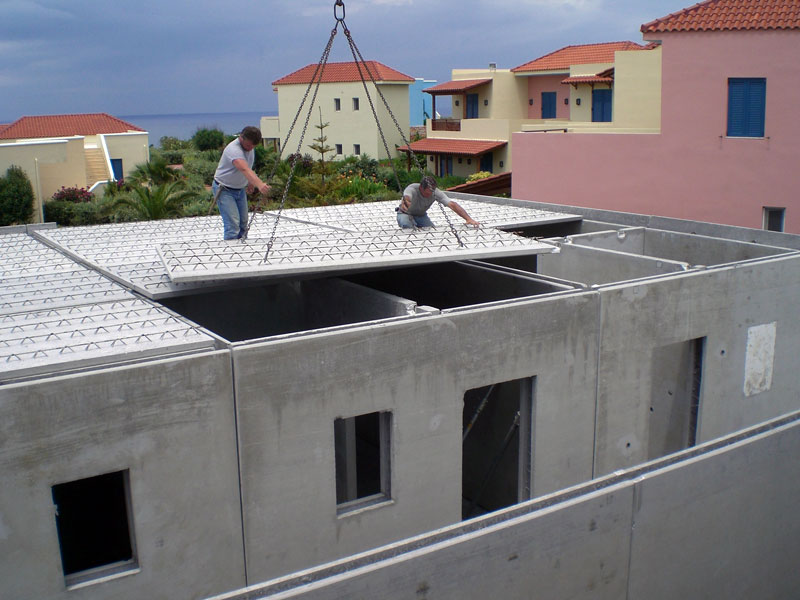

Монтаж плит перекрытия

После того как ленточный фундамент окончательно выровнен, можно приступать к монтажу. Все работы необходимо выполнять при помощи подъемной техники, при этом необходимо выбирать автокран с подходящей грузоподъемностью и вылетом стрелы. Это поможет сократить количество его переустановок, а значит, уменьшит время аренды и ее стоимость.

Укладывать плиты на фундамент можно как на сухую, так и на цементный раствор марки не менее М100. Предпочтение стоит отдавать именно второму варианту, экономить на небольшом количестве раствора бессмысленно.

• На опорные стены наносится слой раствора толщиной около 20 мм, при этом рекомендуется уложить в его толщу прут арматуры (диаметр 10-12 мм). Данный прием позволит обеспечить один уровень плит по стыкам, предупредит полное выдавливание раствора из стыка.
• Перед началом монтажа следует заделать пустоты в плитах. Лучше всего для этой цели использовать утеплитель (250-300 мм) и закрыть торец цементным раствором.
• Плита укладывается гладкой стороной внутрь (потолок подвала), в этом случае между ними останется шов, который будет удобно заделать.
• Для монтажа перекрытия необходима бригада из 3-4 человек (один крепит стропы на плитах, остальные укладывают их на фундамент и ровняют).
• Плиты должны укладываться как можно плотнее друг к другу. Установка плит перекрытия на фундамент (окончательная регулировка положения) выполняется при помощи ломов. При этом выполнять данную операцию можно на протяжении 5-10 минут после укладки.
• В некоторых случаях применяется анкерование плит перекрытия к фундаменту, но данная процедура необязательна. Нередко применяется и связка плит между собой арматурой, это придает конструкции дополнительную устойчивость. Для этого арматура приваривается к каркасу плиты (места крепления крюков строп при подъеме). Таким образом, все плиты соединяются в единое целое.

Несколько слов о приготовлении цементного раствора.

Все компоненты цементного раствора перед смешиванием должны быть просеяны, в песке не должно быть ни малейших камней. Дело в том, что они могут не дать плите лечь на фундамент равномерно всей поверхностью.

Заделка швов и закладка пустот

Особо тщательно необходимо выполнять заделку швов между плитами, в противном случае может возникнуть промерзание конструкции или ненужная потеря тепла через такие пустоты в конструкции. Рекомендуется заполнять швы цементным раствором или бетонной смесью из щебня мелких фракций (при значительной ширине шва).

При этом иногда под стык изнутри приходится крепить доску в качестве опалубки. Закрепить ее можно при помощи проволоки, которая подвязывается к уложенному поперек шва обрезку арматуры. Нередко прибегают к дополнительному утеплению стыков пенопластом.

Заделку швов необходимо выполнять сразу после монтажа плит, в противном случае они забиваются строительным мусором, вычистить который практически невозможно. А это может привести к ухудшению изоляции стыков.

Для закладки оставшихся пустот так же можно применять бетонную смесь с установкой опалубки. Небольшие проемы можно заложить кирпичом или шлакоблоком (другими типами блоков). При этом одна часть кирпича должна опираться на фундамент, вторая на плиту перекрытия.

Армопояс

Практически во всех случаях фундамент из плит перекрытия должен быть усилен армопоясом (сейсмопоясом). Он применяется для увеличения устойчивости конструкции, повышает ее жесткость, препятствует образованию трещин в конструкциях.

Армопояс представляет собой монолитную железобетонную конструкцию, которая выливается по периметру фундамент вокруг плит перекрытия. Устанавливается опалубка, укладывается арматура и выполняется заливка бетона.

Если проектом такое усиление не требуется, весь периметр можно выложить кирпичом. При этом нередко прибегают к дополнительному утеплению пенопластом, который укладывается между плитой и кирпичной кладкой. Поверх кирпичной кладки укладывается армирующая сетка и повторно наносится слой цементного раствора, это дополнительно повысит прочность конструкции.

Выполненное таким образом перекрытие считается самым надежным и долговечным, в отличие от деревянных конструкций оно практически не подвержено разрушению, что увеличивает срок службы всего здания.

ГЭСН-2020. Таблица 07-01-006. Укладка ригелей, плит перекрытий, установка стеновых панелей

ФГИС ЦС

Вход/Регистрация

Номер расценки	Наименование и характеристика работ и конструкций	чел./ч	маш./ч
ГЭСН07-01-006-01	Укладка ригелей массой: до 5 т при наибольшей массе монтажных элементов в здании до 5 т — 100 шт	364	94. 68
ГЭСН07-01-006-02	Укладка ригелей массой: до 5 т при наибольшей массе монтажных элементов в здании более 5 т — 100 шт	364	94.68
ГЭСН07-01-006-03	Укладка ригелей массой: более 5 т при наибольшей массе монтажных элементов более 5 т — 100 шт	487	123.95
ГЭСН07-01-006-04	Укладка плит перекрытий площадью: до 5 м2 при наибольшей массе монтажных элементов до 5 т — 100 шт	153	32.56
ГЭСН07-01-006-05	Укладка плит перекрытий площадью: до 5 м2 при наибольшей массе монтажных элементов более 5 т — 100 шт	153	32.56
ГЭСН07-01-006-06	Укладка плит перекрытий площадью: более 5 м2 при наибольшей массе монтажных элементов до 5 т — 100 шт	201	43.33
ГЭСН07-01-006-07	Укладка плит перекрытий площадью: более 5 м2 при наибольшей массе монтажных элементов более 5 т — 100 шт	201	43. 33
ГЭСН07-01-006-08	Установка стеновых панелей площадью: до 8 м2 при наибольшей массе монтажных элементов до 5 т — 100 шт	413	97.26
ГЭСН07-01-006-09	Установка стеновых панелей площадью: до 8 м2 при наибольшей массе монтажных элементов более 5 т — 100 шт	413	97.26
ГЭСН07-01-006-10	Установка стеновых панелей площадью: более 8 м2 при наибольшей массе монтажных элементов до 5 т — 100 шт	500	113.12
ГЭСН07-01-006-11	Установка стеновых панелей площадью: более 8 м2 при наибольшей массе монтажных элементов более 5 т — 100 шт	500	113.12

91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т
91.05.05-015	Краны на автомобильном ходу, грузоподъемность 16 т
91.05.01-017	Краны башенные, грузоподъемность 8 т
91. 01.01-035	Бульдозеры, мощность 79 кВт (108 л.с.)
91.06.06-048	Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м

Тестируем ФСНБ-2022

API расценок ФГИС ЦС

ФСНБ-2020 включая дополнение №9 (приказы Минстроя России от 20.12.2021 № 961/пр, 962/пр) действует с 01.02.2022

Нашли ошибку? Напишите в Техподдержку

Процесс строительства бетонной плиты перекрытия

Чтобы избавиться от распространенных ошибок при строительстве бетонной плиты перекрытия, необходимо предпринять различные шаги, такие как идеальная подготовка основания, расчет смеси, укладка, отделка и отверждение.

Типичная толщина бетонной плиты перекрытия в жилых домах должна составлять 4 дюйма. В случае, если бетон должен выдерживать экстремальные нагрузки неравномерно, толщина должна быть от пяти до шести дюймов; например, дома на колесах или мусоровозы.

Для устройства основания необходимо выкопать уровень земли на идеальную глубину, чтобы обеспечить толщину плиты. Выньте все органические материалы и крупные твердые предметы, такие как камни и корни деревьев, на глубину не менее 4 дюймов. Если требуется разработать уклон, насыпьте гравий или песчаный грунт и уплотните окончательное основание виброплитой или аналогичным устройством.

Край изготовлен из любого прямого материала, который можно зафиксировать на месте. В случае постоянного отсутствия прямых пиломатериалов следует использовать пластиковые или металлические формы. Перед тем, как установить опалубку, зафиксируйте струнную линию рейками или досками для обрешетки, чтобы обеспечить ровную плоскость.

Бетонная смесь должна удовлетворять требованиям прочности на сжатие (обычно 3000 фунтов на квадратный дюйм) без мер, которые приводят к чрезмерной усадке. Усадка и растрескивание увеличиваются из-за присутствия воды, для достижения необходимой осадки следует использовать пластификатор.

Также предоставьте волокна для предотвращения образования трещин при усадке пластика. Для наружных плит, чувствительных к морозу или химикатам против обледенения, требуется большая прочность и вовлеченный воздух.

Не рекомендуется доливать воду на рабочей площадке более чем на 1–2 галлона на кубический ярд. В случае, если необходима дополнительная осадка, посоветуйтесь с водителем автобетоносмесителя относительно количества воды, которое следует добавить, не допуская выхода бетона за пределы спецификации.

Распределите бетон по площади плиты как можно ближе к ее конечному положению, а затем забетонируйте в точном месте. Упрочняет слабоусадочные смеси вручную с помощью вибратора или с помощью виброрейки. В комплекте с наименьшими усилиями и движениями поплавка, необходимыми для получения гладкой поверхности.

Выполняйте контрольные швы не дальше, чем в 24-30 раз от толщины плиты, и не превышая 15 футов по ширине и длине плиты, вдавливая в поверхность инструмент для нарезки канавок глубиной 1 дюйм.

Чтобы расстояние между стыками оставалось более 15 футов, следует использовать различные типы устройств для передачи нагрузки, в том числе дюбеля или дюбельные пластины. Для плит с большим расстоянием между швами или без швов подойдет стальная арматура.

Повышает вероятность случайного растрескивания, но надежно удерживает трещины, обеспечивая превосходные структурные характеристики.

Процесс отверждения следует начинать, когда готовая поверхность может противостоять повреждениям. Бетон не должен замерзать или высыхать. Нанесите отвердитель на поверхность или нанесите соответствующее влажное отверждение.

В случае замерзания плита должна быть обернута изолятором, например, изоляционными одеялами или слоем соломы толщиной 4 дюйма, который утяжелен, чтобы его не сдуло. Если бетон не достигает прочности минимум 500 фунтов на квадратный дюйм, установите изолятор на место. Обычно это происходит в течение нескольких дней.

Укладка инженерного пола на бетонную плиту

Краткий обзор: Часть серии FHB Master Craftsman, эта статья представляет собой подробный обзор процесса приклеивания инженерного пола к плите. Установщик Кевин Уорд начинает с тщательного изучения подготовки плиты, которая должна быть ровной, чистой и гладкой. Используя 10-фут. линейкой, он проверяет пол на наличие высоких и низких мест, отмечает их и либо заполняет их шпатлевкой, либо шлифует. После подметания пола он наносит на бетон герметик. Чтобы уложить напольное покрытие, Уорд щелкает мелом в качестве ориентира, а затем зубчатым шпателем наносит уретановый клей. Работая с шагом в три-четыре ширины доски, он наносит клей, затем укладывает пол вдоль меловой линии. Ведра, наполненные песком, используются для утяжеления пола, пока клей не высохнет. В статье также представлены методы, используемые для разметки пола в дверных проемах и стенах.

Родом из Олимпии, штат Вашингтон, Кевин Уорд вырос в семье, занимавшейся напольными покрытиями. Его отец был продавцом напольных покрытий, и ему нравилось работать в собственном доме. После колледжа Кевин устроился на пару строительных работ, которые привели его к следующей работе, где он научился укладывать плитку, простыни, ковры и паркетные полы.

Здесь, в Техасе, как и на большей части Юга и Запада, дома строятся на бетонных плитах. Для подрядчика по напольным покрытиям, такого как я, плита может быть смешанным благословением. Бетон стабилен, не подпрыгивает, не расширяется и не сжимается в зависимости от сезона, как дерево. Тем не менее, это ограничивает выбор клиентов для установки деревянных полов. Очевидно, что вы не можете использовать гвозди для крепления настила. Появление инженерных полов (шпон из твердой древесины, приклеенный к фанерной основе) упростило выбор древесины для плиты. Приклеенный уретановым клеем инженерный паркет не двигается в процессе эксплуатации так сильно, как массивная древесина, его легко укладывать при правильной подготовке, и он прекрасно выглядит долгие годы.

Есть несколько приемов для успешной установки, и в этом случае подготовка — это больше половины дела. Недавно моя компания получила контракт на установку более 1000 кв. футов паркетной доски из восстановленного дуба произвольной ширины в новом доме за пределами Остина, и эта работа послужила хорошим примером того, как мы работаем.

Убедитесь, что основание ровное и сухое

Перед началом работы я выезжаю на место и проверяю влажность плиты. Для этого есть несколько разных способов, но самый простой и точный — использовать влагомер. Влажность плиты должна быть не более 4%. Если вы работаете с новой плитой, рекомендуется дать ей высохнуть не менее 90 дней до проверки содержания влаги. Если плита слишком влажная, клей для пола не приклеится должным образом. В качестве альтернативы вы можете использовать либо влагозащитную мембрану, которая наносится перед клеем, либо комбинацию влагозащиты и клея. (Эти альтернативы доступны от многих производителей, но они стоят в два раза дороже, чем простой процесс склеивания.
