Отдельные модули металлической кровельной черепицы – это инновационная технология укладки и крепежа, а марка «Венеция» стала одной из самых востребованных на строительных рынках. Чем объясняется популярность этого вида черепицы? Что в ней такого особенного?

Описание

Модуль – это отдельная полностью готовая деталь кровельного материала для крыши, которую можно легко уложить на любой тип ската кровли. Небольшая по площади и легкая, укладывать ее сможет всего один человек, поэтому ее так полюбили строители частных домов.

Модули черепицы изготавливают цельными из листовой стали по шведской технологии, с матовым или глянцевым покрытием.

Черепица состоит:

• Высокопрочного полимерного слоя;
• Грунтовки в нижней части цинкового основания
• Изделие покрыто антикоррозийным слоем высококачественного защитного лака.

В рамках темы полезно узнать о том, что такое кровельные аэраторы.

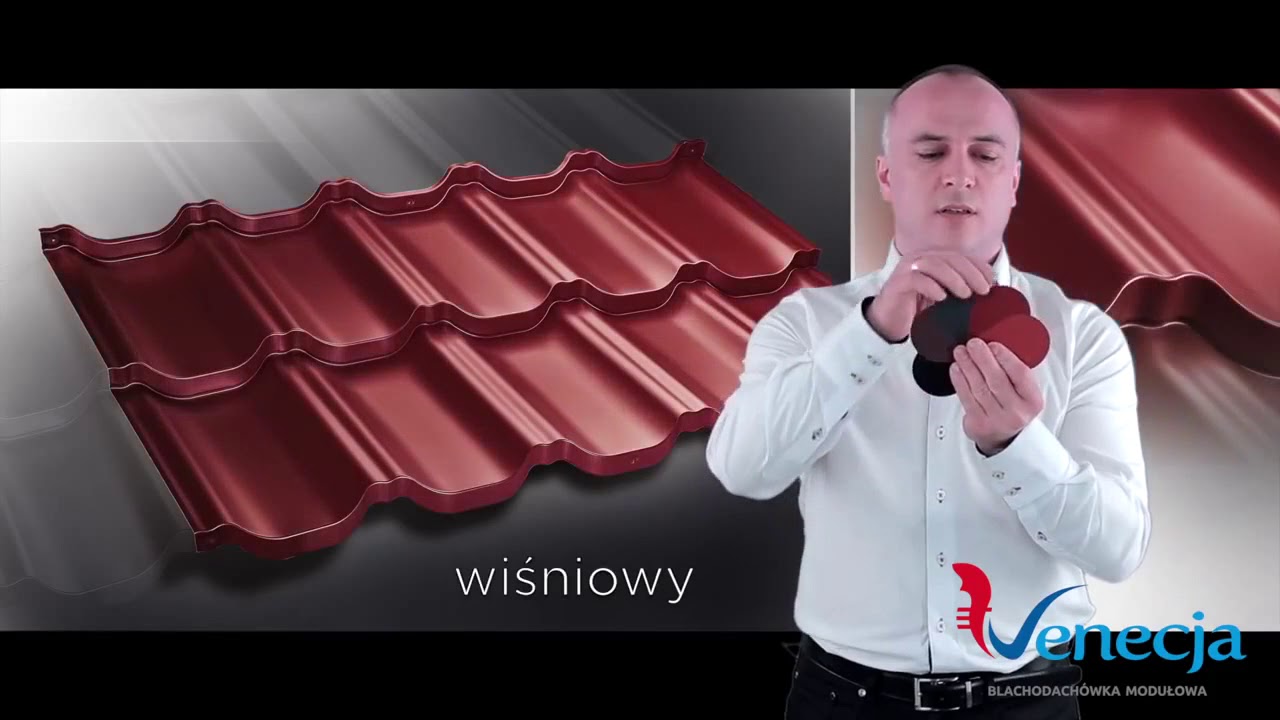

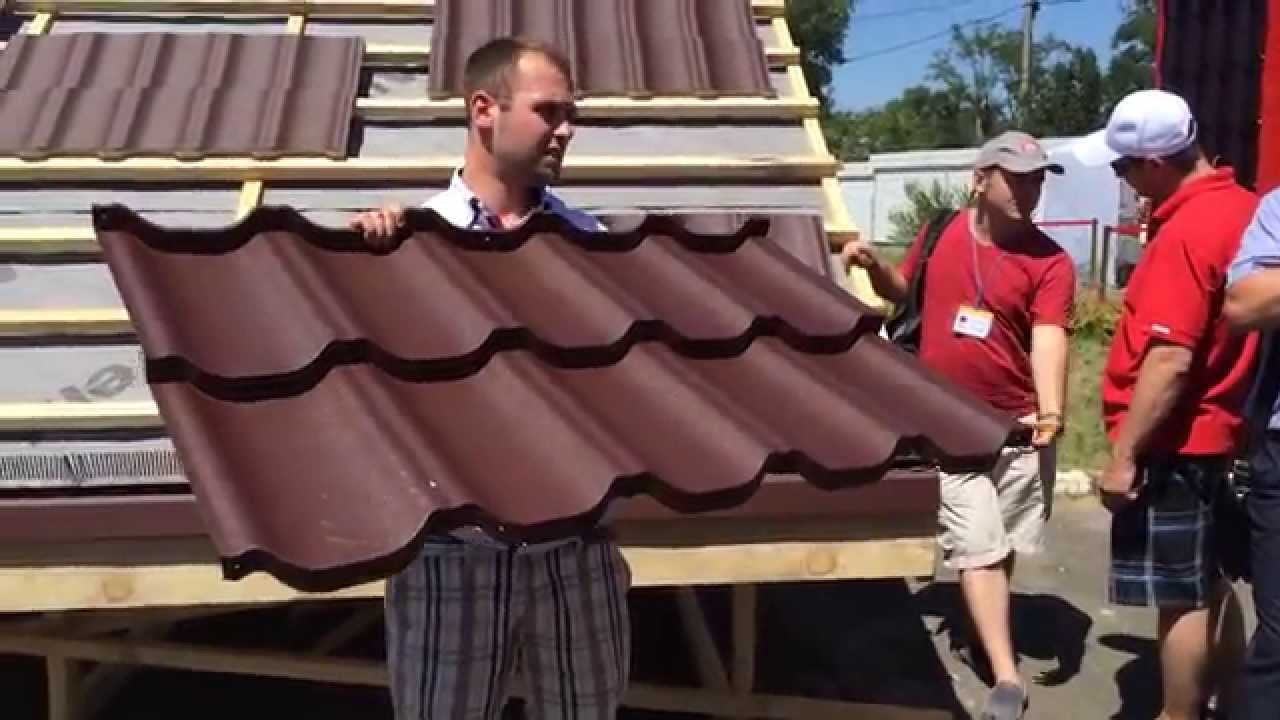

На видео- модульная металлочерепица Венеция:

Плюсы-минусы

Особенности структуры металлочерепицы Венеция способна надежно защитить строение от различных протечек без обустройства дополнительного гидроизоляционного слоя. Внешний вид очень напоминает традиционную керамическую черепицу, так хорошо знакомой многим, но ее характеристики намного ее превосходят:

• Не боится солнечных лучей и не страдает изменением первоначальной окраски;
• Стоимость очень демократична;
• Доступный даже начинающему строителю монтаж;
• Высокопрочность и долговечность изделий;
• Не боится перепадов температурного режима;
• Низкая масса изделий;
• Уложенная черепица хорошо справляется с гидроизоляцией;
• Отличный вид всего настила и разнообразие цветовых оттенков.

Для тех кто хочет понимать, каков размер листа металлочерепицы для крыши самый распространённый, стоит перейти по ссылке и прочесть содержание данной статьи.

Как осуществить проход вентиляции через кровлю из металлочерепицы и как это сделать правильно, подробно рассказывается в данной статье.

А вот какова ширина металлочерепицы монтеррей и как её правильно использовать, указано здесь: https://resforbuild.

ru/paneli/krov/cherepica/metallocherepica-monterrej-razmery.html

А вот что такое металлочерепица монтеррей норман и насколько она хорошо и эффективно служит, подробно рассказывается в данной статье.

Производитель дает гарантию на выпускаемые изделия до 50 лет! В течение этого срока он гарантирует отличное качество Венеции.

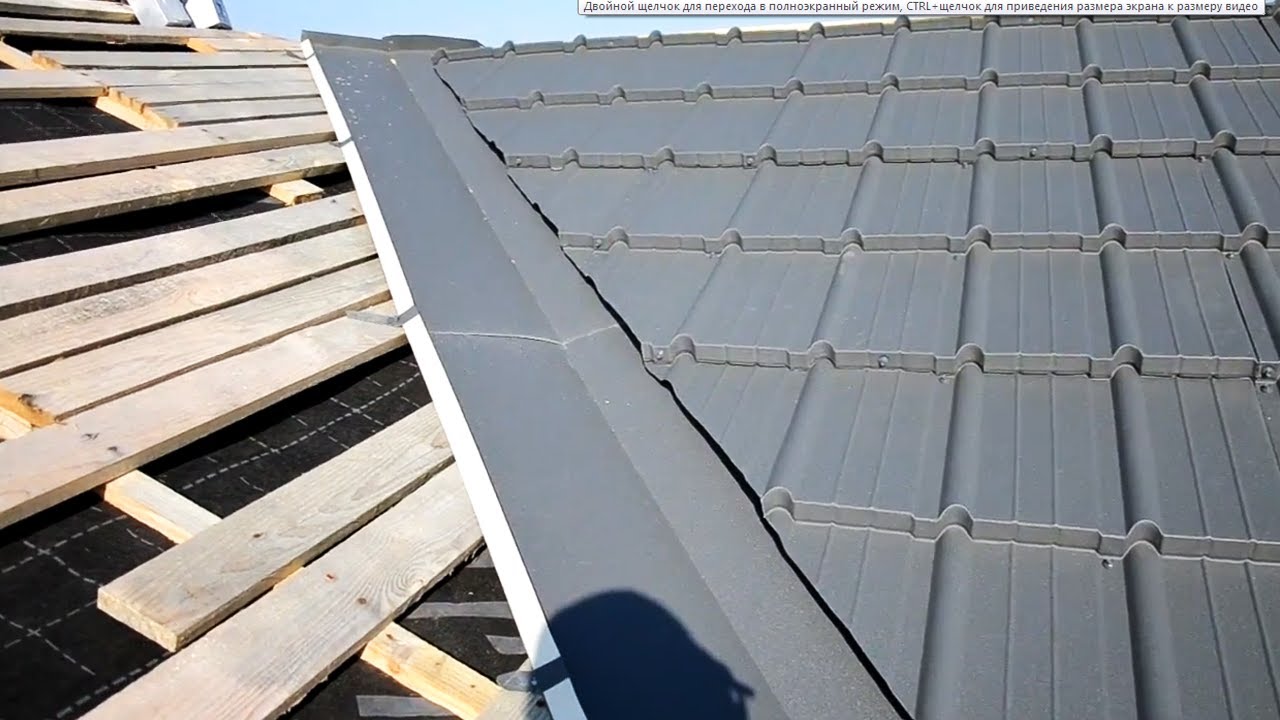

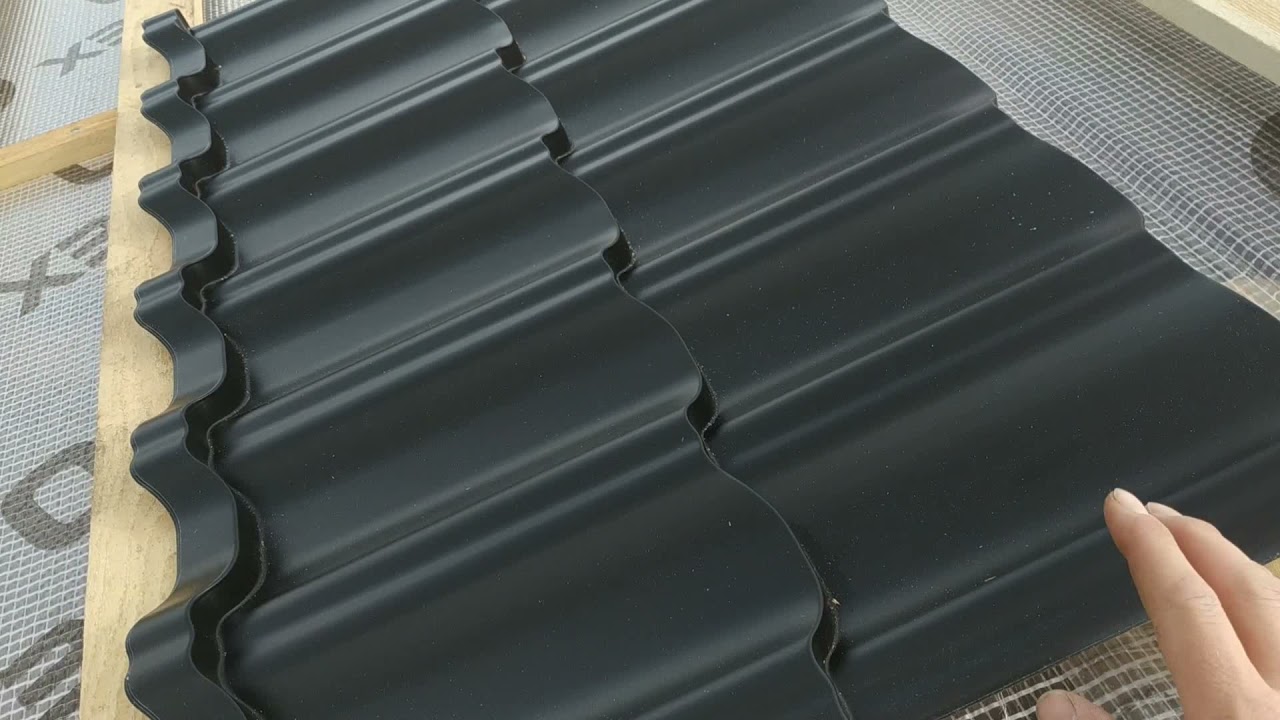

На видео- металлочерепица Венеция, инструкция по монтажу:

Кроме всего прочего, она очень экономичная и во время укладки остается меньше отходов.

Особенно актуальное модульная черепица для крыш со сложными скатами, мансардами, или сразу с несколькими. В подобном доме всегда присутствует несколько дымоходных труб, которые при другом виде кровельного материала достаточно сложно обустроить и гидроизолировать. А модули небольшого размера можно уложить так, как этого требует конструкция самой сложной крыши, причем ее легко разрезать и подогнать под нужный размер.

Каждый лист имеет специальные отверстия, при помощи которых она удачно крепиться и соединяется с другими элементами кровельного материала, шва практически не видно, что несомненно скажется на непроницаемости влаги и дождевых капель. Но за все эти удобства конечно придется заплатить гораздо больше, чем за простые листы металлокерамики.

Присмотритесь внимательнее на керамолист Венеции – вы увидите на нем характерный загиб, сделано это неслучайно, эта деталь предназначена для придание листу особой устойчивости от натиска непогоды и всевозможных ветров.

Кроме того, во время кровельной работы и подгонки деталей, отходов остается очень мало, режутся они без крошек, остаются цельные детали, которыми потом можно укрыть дымоходные трубы или другие недоступные места, вариантов их применения множество, а безотходное производство конечно же можно отнести только к положительным качествам металлокерамики.

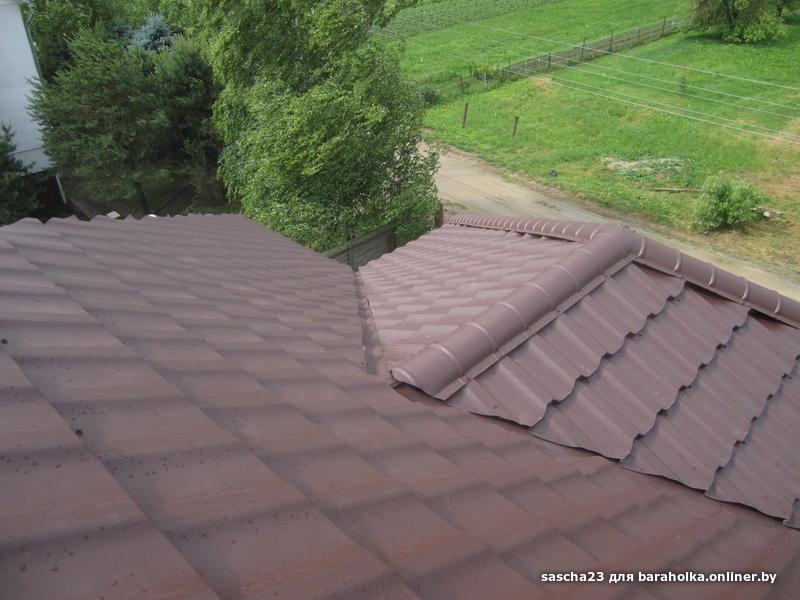

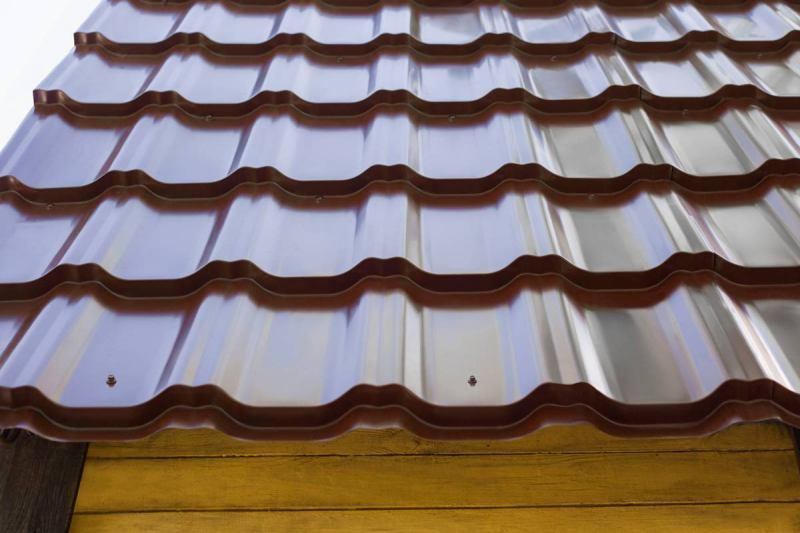

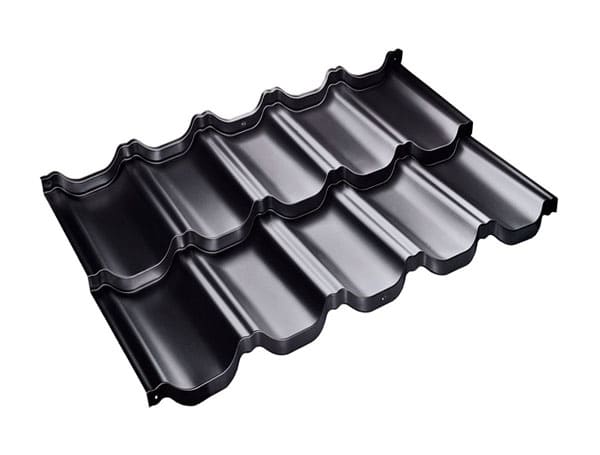

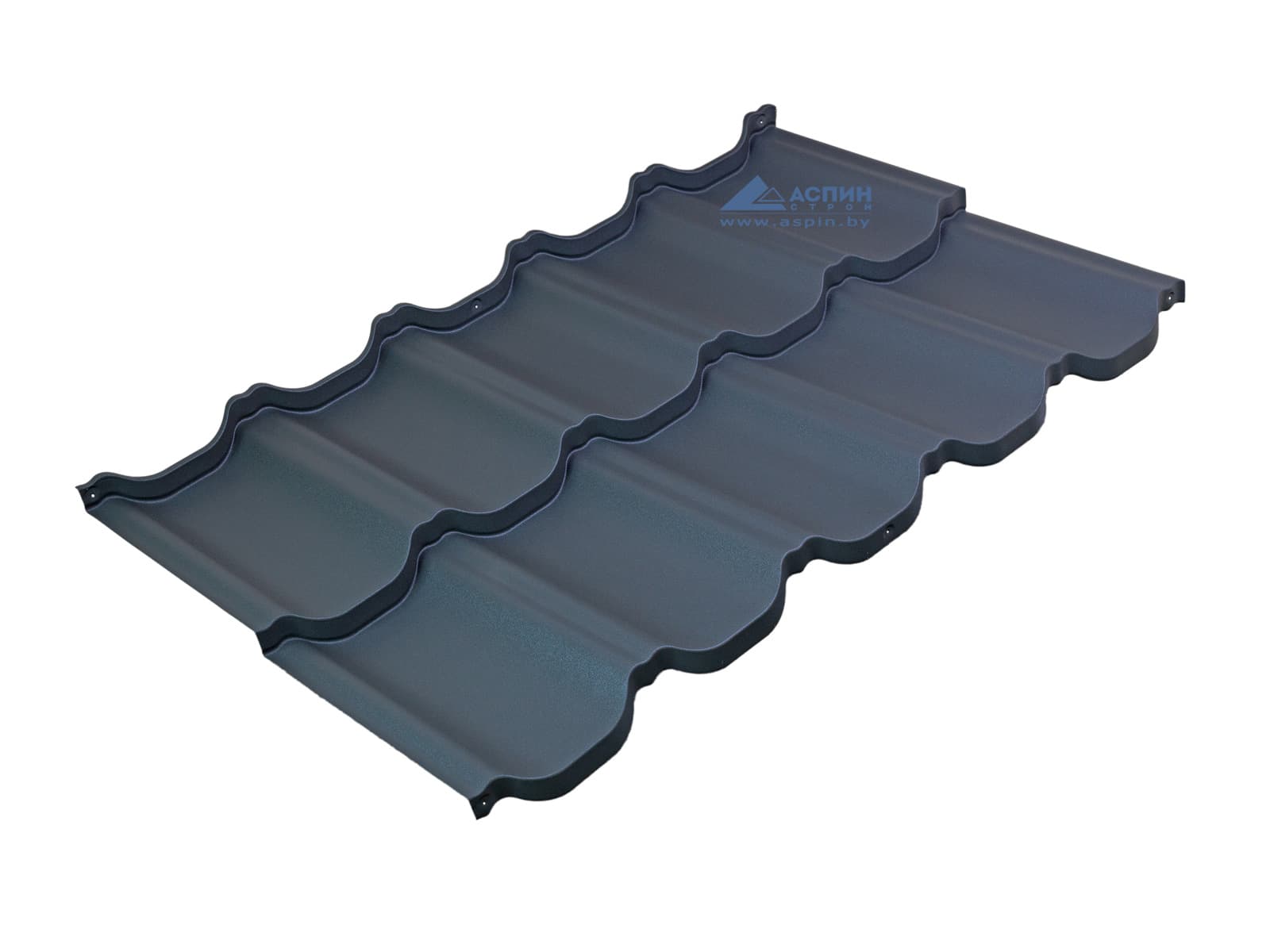

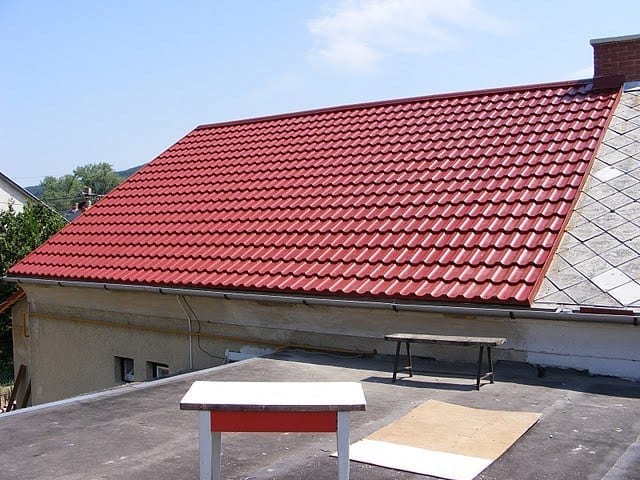

На фото- металлочерепица Венеция:

Инструкция по монтажу

Обратите внимание! В полете с металлочерепицей должен быть инструктаж по основным работам, но если его нет, то вам необходимо знать:

• На готовых деталях уже присутствуют все необходимые отверстия для крепежа, делать самому ничего не нужно;
• Небольшие углубления обеспечивают незаметность швов соединений;
• Все выемки имеют чашеобразный вид, что действует как гидроизолятор, они предотвращают попадание влаги;
• Уникальная передняя часть создает условия для вентиляции, что отразится на сроке использования стропильной системы.

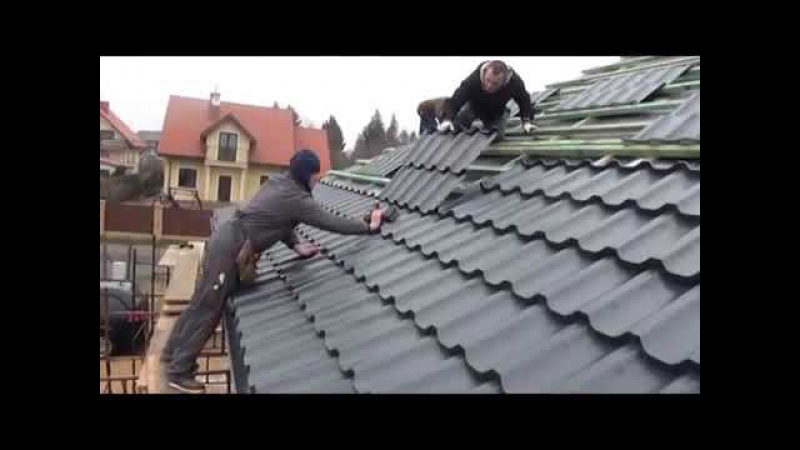

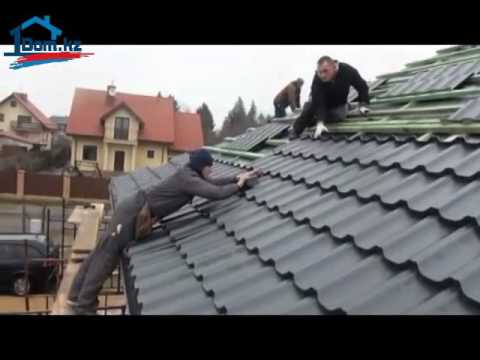

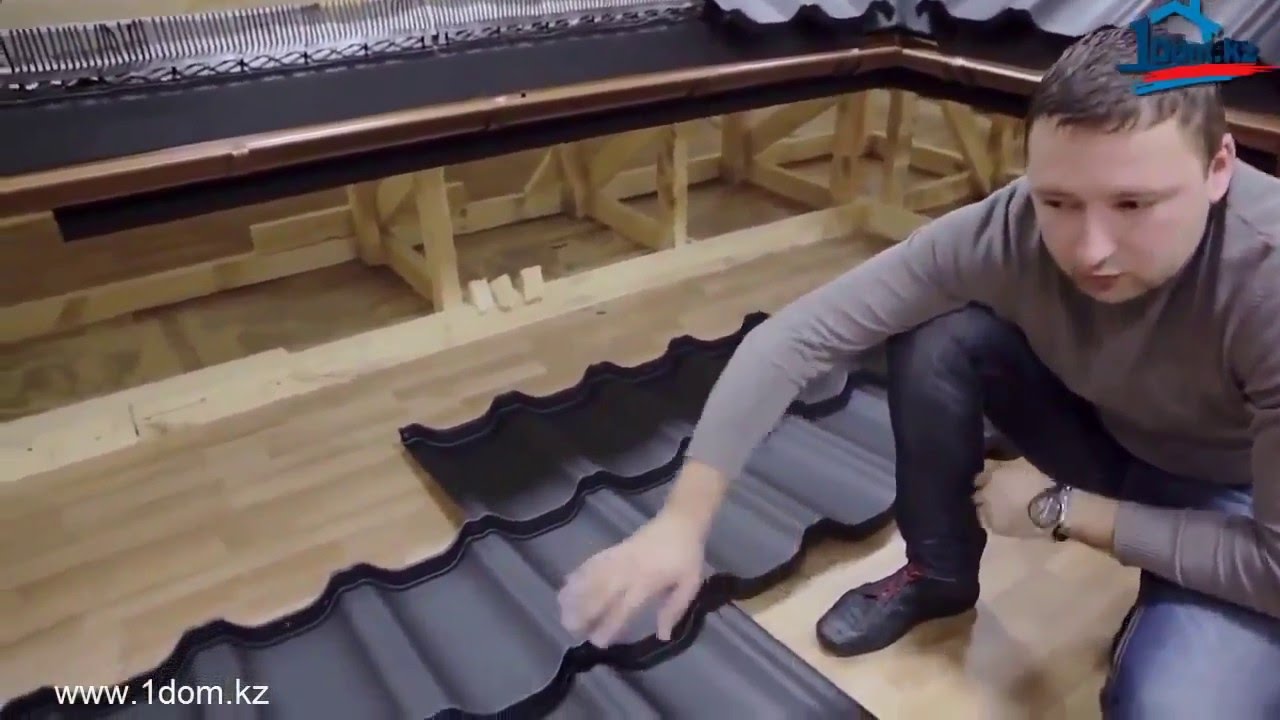

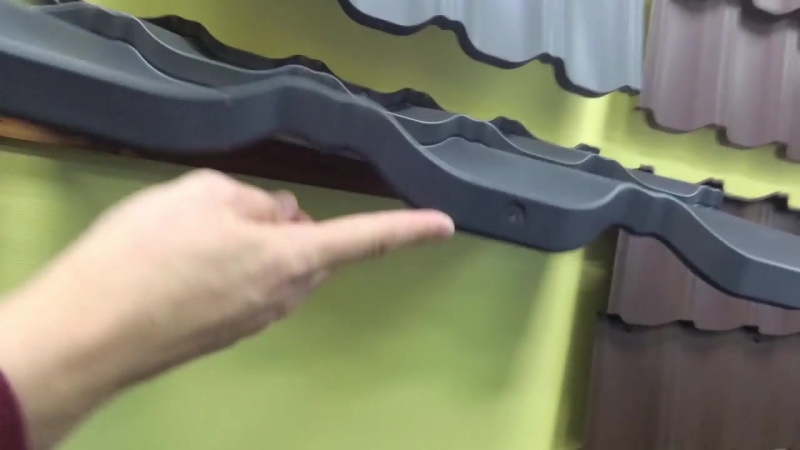

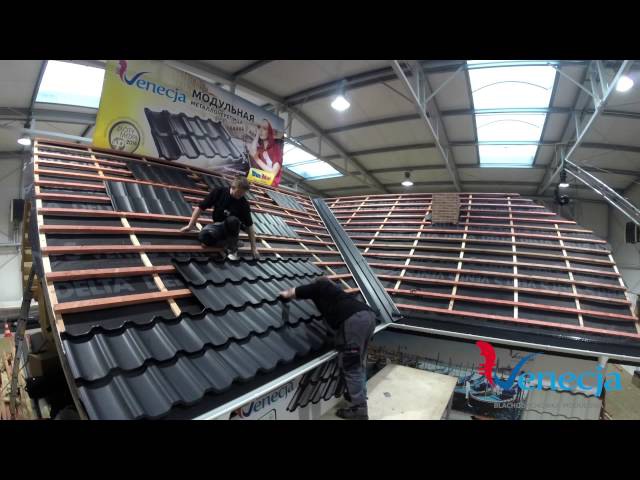

На видео – модульная металлочерепица будмат Венеция:

Для качественного монтажа подготовьте специальный инструментарий:

• Электрические ножницы вырубного назначения;
• Шуроповерт на аккумуляторах – если его нет, то работа с длинным проводом может осложнить работу;
• Обыкновенные строи тельные ножницы для резки металла;
• Специальный мощный степлер и молоток;
• Уровень, маркер и складной мер.

Профессионалы не рекомендуют использовать шлифовальную машину с абразивом для работы с модульными листами металлокерамики.

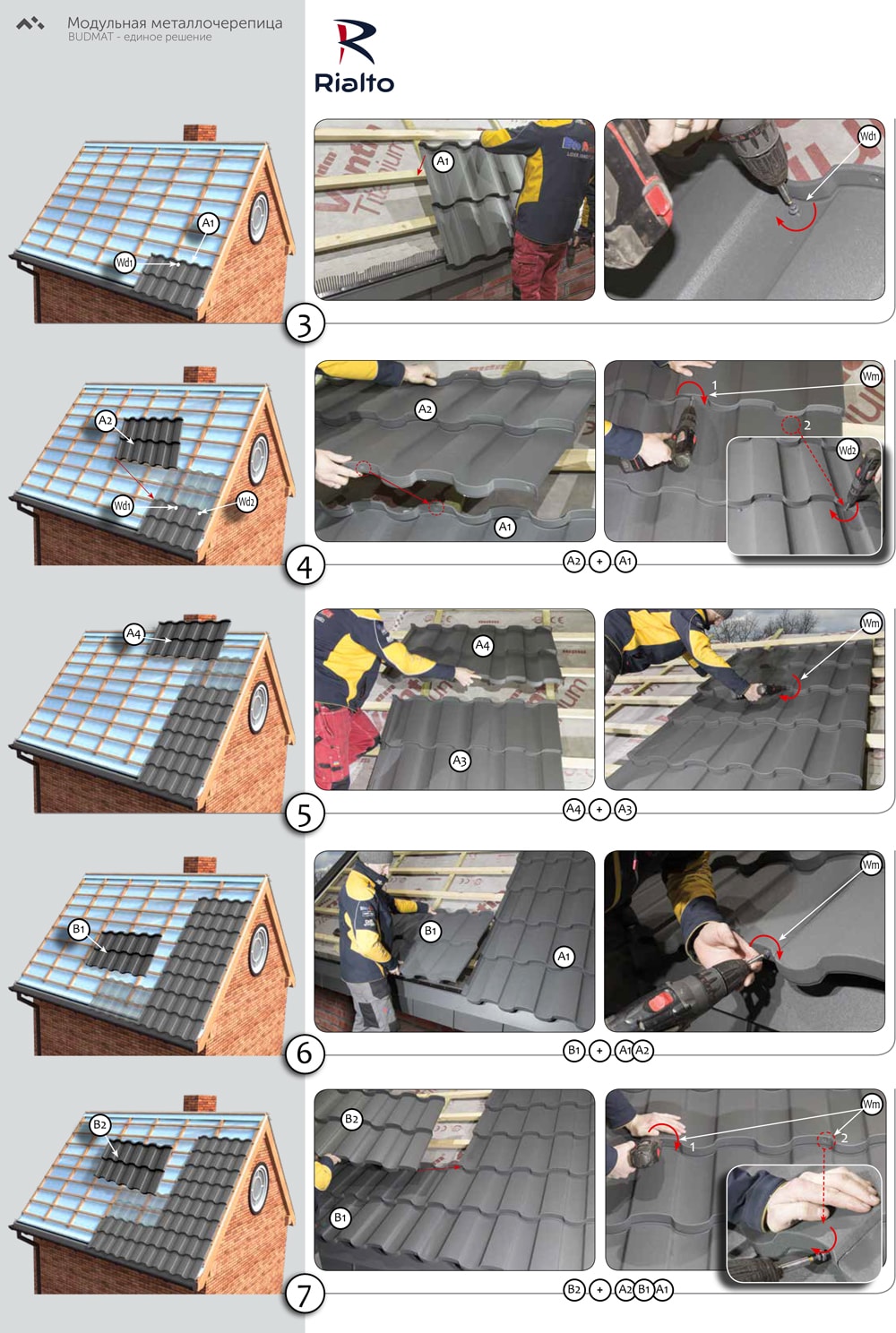

Поэтапно:

1. Вначале необходимо собрать стропила, положить ни них обрешетки;
2. Накройте ноги стропил септиком и гидроизоляционной мембраной, можно использовать строительную фольгу:
3. Расстояния между рейками по рядам – 290 мм, по оси- 350;
4. Затем крепятся вспомогательные полосы в местах дымоходов и сточной системы;

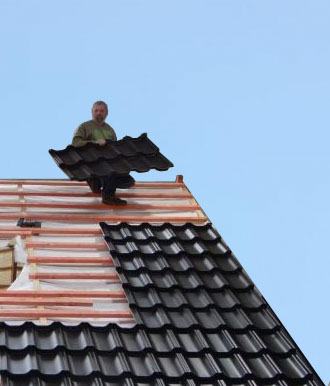

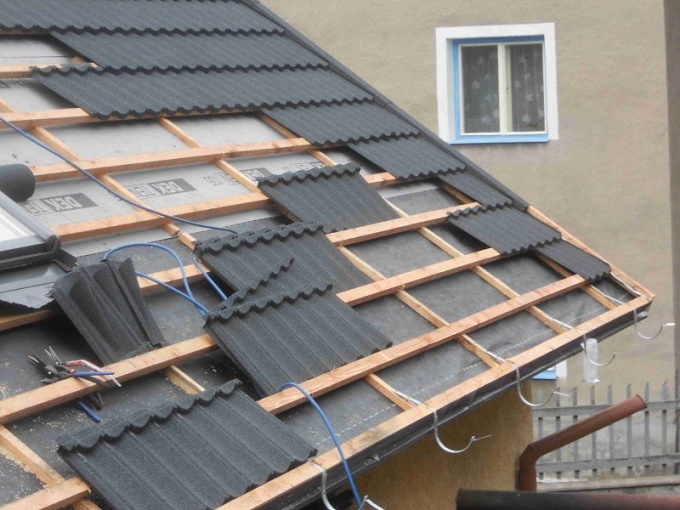

5. После того, как подготовительные работы закончены, можно приступать к укладке металлочерепицы;

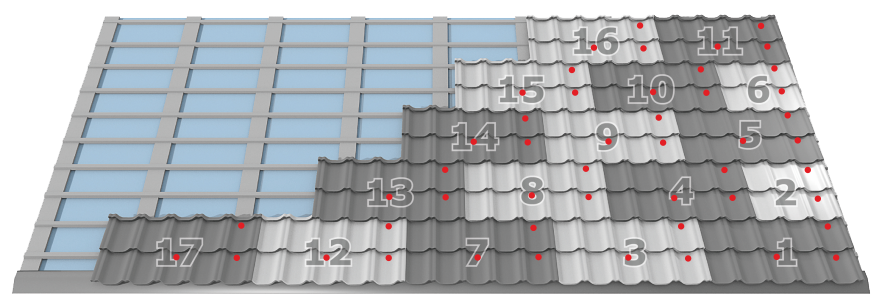

6. Первую деталь уложите в нижнем правом углу, закрепите его основательно крепежными деталями;
7. Следующее изделие кладут по торцевой части предыдущего листа, в готовые отверстия укладываются саморезы и крепятся;
8. В этой технике уложите весь материал, не забудьте про конька и водосточную систему.

Также нужно будет подобрать части для отделки дымоходной трубы, можно сделать это из отходов, которые оставались от резки черепицы.

Для тех кто сделал свой выбор и остановился на металлочерепице монтеррей, стоит обратить внимание на существующий гост данного материала, а для этого стоит перейти по ссылке.

А вот что дешевле ондулин или металлочерепица и что конкретно стоит использовать для своего дома, подробно объясняется в данной статье.

Все возможные сравнения между материалами металлочерепица и профнастил осуществлены и подробно изложены в данной статье.

Какие преимущества мягкой кровли перед металлочерепицей существуют и какие из них самые важные, подробно рассказывается здесь в статье.

Каковы размеры ондулина для крыши и как правильно подобрать для себя такой строительный материал, рассказывается в данной статье.

Отзывы

• Максим, 31 год: “Был у друга в гостях в его загородном доме, оказывается он работает на заводе, где изготовляют такую красивую черепицу – его дом похож на сказочный дворец- крыша вся сияет и переливается.
  Мне тоже захотелось преобразить свою крышу, тем более, что давно нужно было это сделать. Друг обещал мне со скидкой купить на заводе металлочерепицу марки Венеция. Он меня проинструктировал, показал. Что и как нужно делать, у меня все получилось так, как я и хотел.”
• Сергей, 38 лет: “Долго ходил по рынку, приценивался, выбирал из того, чем можно было бы покрыть мою прохудившуюся крышу. От большого разнообразия разных кровельных материалов просто глаза разбегаются. Но в уголке стоит паренек, подошел к нему, а он торгует какой-то уж очень красивой черепицей, я такой раньше даже и не видел. Сказал, что есть оптом будут покупать, сделает скидку. Решился! Крыша моя нравиться всем соседям, смотрю, тот, что слева, тоже решил сделать и себе такой же красивый дом, как и мой.”

пошаговая инструкция, видео, укладка, технология, модульной, со снегозадержателями, двухскатной крыши

В этой статье разберем, как сделать крышу из металлочерепицы своими руками пошагово.

О металлочерепице

Между тем, металлочерепица традиционно считается одним из самых популярных кровельных материалов в строительстве. Кровля, выполненная из нее, выглядит так же, как из натуральной керамической черепицы, имеет небольшую массу, отличается большим сроком службы, устойчива к ультрафиолету и климатическим воздействиям. Кроме того, она выпускается в самом разном цветовом исполнении и с любым типом полимерного покрытия (платизоль, полиэстер, пурал, PVDF). Кровля из металлочерепицы – лучший выбор при строительстве коттеджа.

Профнастил — популярный строительный материал, отличающийся универсальностью. Благодаря цинковому покрытию листа он обладает стойкостью к агрессивным средам, и именно по этому он так широко применяется для изготовления фасадов, устройства кровли и заборов. Металлочерепица — Металл Профиль … Монтаж металлочерепицы – инструкция … Металлочерепица норман технические …

Сама металлочерепица бывает нескольких видов. Как правило, специалисты упоминают металлочерепицу монтеррей, каскад и банга плюс еще несколько разновидностей, не получивших широкого распространения в нашей стране по тем или иным причинам. Помимо этого металлочерепица может различаться по высоте волны.

Технология производства металлочерепицы

Чтобы более детально разобраться в достоинствах этого материала, сначала стоит в общих чертах рассмотреть технологию его изготовления. Сырьем для металлочерепицы служит листовая сталь в рулонах, прошедшая предварительную процедуру покрытия цинковым составом. В таком виде металл поставляется на производство, где проходят этапы формирования, кройки грунтования и покраски.

Перед формовкой характерного профиля, напоминающего внешним видом натуральную керамическую черепицу, забираемая с рулона листовая сталь окунается в масляную ванну. Смазка облегчает процессы вытягивания и прессовки — металл лучше скользит по вальцам, не рвется и не подвергается излишним перегрузкам, лучше сохраняется цинковое покрытие.

Придание формы листу осуществляется на прокатном стане, оснащенном многорядными вращающимися вальцами. Сравнительно тонкая и гибкая сталь (стандарт — 0,45 мм) под их воздействием оттягивается без предварительного подогрева, в результате чего и получается узнаваемый всеми рельеф. После прохождения прокатного стана лист нужной длины отсекается гильотиной.

После формовки металлочерепицу пассивируют, обрабатывают антикоррозионным грунтом, покрывают полимерной краской, просушивают и упаковывают пачками в полиэтиленовую пленку. Результат производства — полностью готовый к применению, защищенный от коррозии, эстетично выглядящий кровельный материал.

Установка металлочерепицы порядок работ

Перед монтажом крыши необходимо провести ряд подготовительных работ, согласно технологии:

• Изготовление поддерживающей конструкции.

Для основы профилированных листов выступает обрешётка. Её шаг рассчитывается в зависимости от размера листа металлочерепицы.

• Укладка гидроизоляции.

Стальные листы имеют сильную теплопроводность в тёплое время года, а зимой охлаждаются. Поэтому теплоизоляция необходима чтобы предотвратить появление конденсата. Отдельным слоем укладывается теплоизоляция. Кроме утепления крыши, она будет защищать от шума дождя и града. Схема укладки гидроизоляционного «пирога» простая. Сначала укладывается пароизоляционный материал. Вторым слоем утеплитель. Рекомендуемая толщина утеплителя 25 сантиметров. После двух слоев настилается специальная плёнка. Все это закрепляется брусьями изнутри кровли.

• Инструкция по монтажу и ремонту кровли включает правильный выбор крепления.

Саморезы должны иметь защитный цинковый слой, не отличаться по цвету от крыши и иметь полимерные или резиновые прокладки, например, ЭПДМ. Это защитит крышу от прямого попадания осадков вследствие таяния снега. Специальные кровельные саморезы не подвергаются коррозии, они долговечны. Закручивать их необходимо до слегка придавленного состояния резиновой прокладки. Запрещается слишком прижимать или не докручивать. Образовавшуюся стружку из стали следует удалять мягкой щёткой.

Для обрешетки используются равные по размеру бруски. Они набиваются по шагу черепицы. Закручиваются саморезы в штатном месте, располагающемся возле гребня соседней волны и ниже линии штамповки на 1 – 1,5 сантиметра.

Вывод

Металлочерепица является прочным кровельным материалом и соответственно идеальным решением для крыши. Устройство кровли из металлочерепицы при обустройстве крыши способствует долговечности крыши и всего дома. Правильно уложенная кровля из металлочерепицы может просуществовать 50 лет. Лучше всего использовать кровлю из металлочерепицы на простых крышах и не применять на плоских (должен быть градус наклона минимум 11). Опыт кровельных работ при изготовлении кровли из металлочерепицы поможет сэкономить на общей стоимости и выполнить монтаж своими руками. Устройство кровля из металлочерепицы – цена будущего для своего дома.

Применение

А также ограничением может стать ломанная и купольная крыша. Металлочерепица не обладает достаточной гибкостью в отличие от мягкой черепицы, поэтому крыши замысловатой формы отделывать непросто. В излишки может превратиться до 50% материала. Повод отказаться от использования металлочерепицы – это плоская крыша. Из-за того, что на ней будут задерживаться осадки, она начнёт протекать уже через 2–3 сезона.

Из цельных листов делают дачные заборы, навесы в зоне отдыха, обрезки идут на декорирование детских «грибков», домиков для питомцев, цветочных клумб.

Расчет металлочерепицы

Подсчет необходимого количества материала для строительства крыши производится так (или воспользуйтесь онлайн-калькулятором):

• Вычисляется площадь каждого ската.
• Рассчитывается эффективный размер черепичного листа, для этого из его полной площади вычитается площадь, используемая в нахлесте.
• Вычисляется количество рядов черепицы на скате. Для этого рабочую длину ската нужно разделить на ширину листа.
• Подсчитывается количество листов в ряду.
• Количества рядов и листов в ряду перемножаются.

При подсчете количества листов в ряду нужно иметь в виду величину перехлеста, которая может достигать 15-20 сантиметров.

Чтобы гарантированно избежать нехватки материала, лучше округлять все величины в большую сторону.

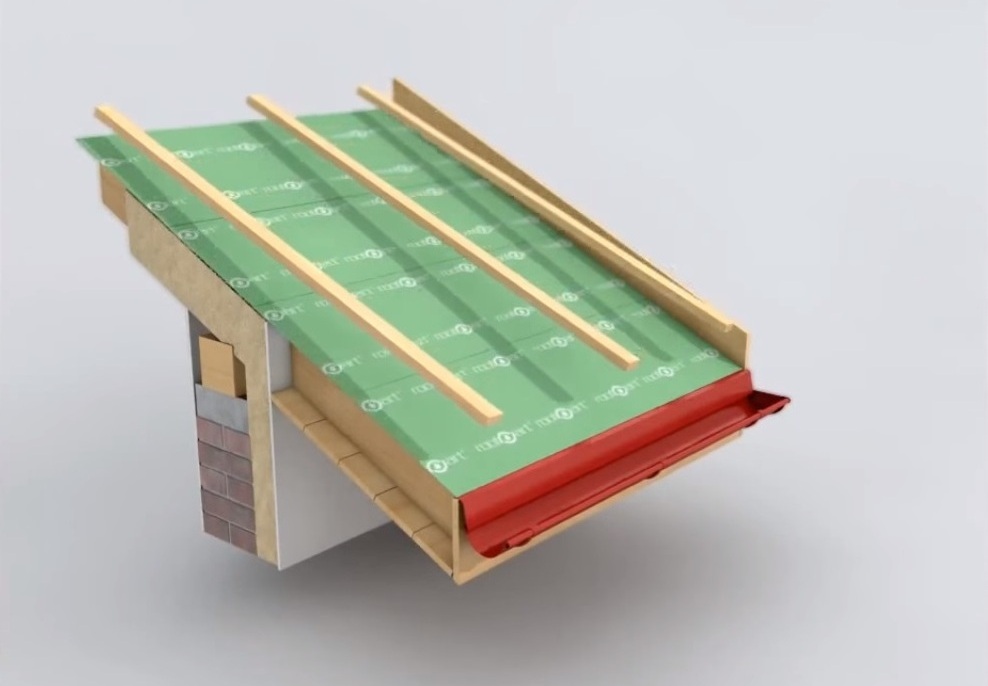

Обустраиваем обрешетки

Первый этап устройства крыши – сооружение обрешетки, которая будет служить основанием кровли. Для этого подготовьте доски сечением не меньше 10 х 2,5 см. Первая доска закрепляется вдоль карнизного свеса – она не должна выступать за сам карниз. Чтобы листы металлочерепицы не прогибались, важно выдержать правильное расстояние между досками: между первой и второй – 30 см, между последующими – 35 см.

Важно! В зоне дымохода обрешетка должна быть сплошной.

Когда обрешетка установлена, на нее укладывается гидроизоляционная пленка. Чтобы защитить будущую крышу от протекания, фиксируйте пленку с нахлестом не меньше 10 см. Пленку можно крепить привычным строительным степлером.

На этой же стадии укладывается теплоизоляционный материал, если стоит задача утеплить крышу. Здесь лучше всего использовать пласты минеральной ваты – их следует укладывать вплотную между досками обрешетки.

Завершающий этап обустройства обрешетки – установка контробрешетки. Последняя необходима для обеспечения оптимального вентиляционного зазора между листами металлочерепицы и пленкой гидроизоляции. Для контробрешетки используйте деревянные рейки длинной не менее 135 см и сечением не меньше 2,5 х 5 см.

Обустройство обрешетки

Преимущества и недостатки

Металлочерепица имеет небольшой вес, что положительно сказывается на бюджете стройки

В качестве строительного материала металлическая черепица обладает положительными потребительскими качествами:

• небольшим весом, что позволяет экономить на обустройстве фундамента, стен, стропильной системы;
• простотой в монтаже;
• стойкостью в любых климатических условиях, невосприимчивостью к осадкам, граду, температуре воздуха и ультрафиолету;
• прочностью конструкции за счёт металлической основы и штампованных профилей, которые являются рёбрами жёсткости;
• доступностью доборных элементов, необходимых для полной комплектации кровли в едином стилевом и цветовом решении;
• негорючестью;
• лёгкостью подгонки под нужный размер с помощью ножниц по металлу, ножовки, электролобзика;
• возможностью устраивать крышу с небольшим углом наклона — материал выдерживает большие снеговые нагрузки;
• долговечностью — средний срок службы 20 лет, а на изделия с полиуретановым покрытием гарантия на сквозную ржавчину до 50 лет.

Нельзя резать черепицу болгаркой, под воздействием высокой температуры теряет свойства покрытие, появляется возможность для быстрого распространения ржавчины.

Дополнительные расходы связаны с покупкой гидроизоляции

Помимо преимуществ материалу присущи некоторые недостатки:

• низкая звукоизоляция;
• необходимость обустройства гидро- и пароизоляции при монтаже тёплой крыши;
• требуется обработка мест резов антикоррозийным составом;
• большое количество отходов при обустройстве кровли сложной формы;
• высокая теплопроводность, приводящая к быстрому охлаждению помещений зимой и нагреванию летом.

Необходимо соблюдать осторожность при транспортировке, листы можно погнуть или поцарапать.

Инструкция по монтажу металлочерепицы

Хотите провести быстрый самостоятельный монтаж металлочерепицы монтеррей на кровле? Тогда воспользуйтесь этой инструкцией. Мы даём вам подробное описание каждого этапа монтажа, которое позволит вам избежать ошибок в процессе создания качественной и надёжной кровли.

Гидроизоляция кирпичной стены

Для гидроизоляции кирпичной трубы изготавливается воротник из листовой стали с полимерным покрытием того же цвета, что и металлочерепица. Воротник состоит из нижнего, верхнего и боковых фартуков (рис. ).

Есть несколько вариантов герметизации трубы. Если труба находится далеко от конька, то делается разъем в кровле, и верхний фартук заводится под металлочерепицу (рис. ). Если труба находится недалеко от конька, то верхний фартук укладывается поверх металлочерепицы и заводится под конек (рис. ). При соединении фартуков стыки герметизируются. Зазоры между металлочерепицей и фартуком закрываются уплотнителем.

← Следующая

Порядок и особенности монтажа

Перед тем как перекрыть крышу металлочерепицей своими руками, надо ознакомиться с правилами работы с материалом:

Как накрыть крышу металлочерепицей: правила

Далее речь пойдет об устройстве. Кровля из металлочерепицы бывает в двух вариантах: с холодным или утепленным чердаком. В зависимости от выбранного типа изменяется порядок работ — при обустройстве теплого чердака, добавляется еще два слоя — утеплитель и пароизоляцонная мембрана со стороны помещения.

Холодная кровля из металлочерепицы

Этот вид кровли подходит если чердачное помещение планируется нежилым. Тогда все утепление сосредотачивается в перекрытии, а функция крыши — только защищать от осадков и ветра. Порядок работ такой:

• Вдоль свеса устанавливается первая планка обрешетки (более высокая).
• На нее крепится капельная планка.
• На стропильные ноги расстилается гидроизоляционная мембрана. Монтаж начинается снизу, пленку раскатывают вдоль свеса. Нижний край пленки заходит на капельную планку, заканчиваясь после линии перегиба. Крепят пленку планками толщиной 30-35 мм к каждой стропильной ноге, не в натяжку, а обязательным провисанием 2-2,5 см. Второй ряд пленки перекрывает первый не менее чем на 15 см, стык проклеивается специальной клеящей лентой (продается там же, где и мембрана). К капельной планке мембрана крепится саморезами (оцинкованными или нержавеющими). Холодная кровля из металлочерепицы: поселовательность слоев
• К планкам, которые удерживают пленку, с выбранным шагом крепят доски (бруски) обрешетки. Используют оцинкованные или нержавеющие саморезы, такие же гвозди с большой плоской шляпкой. Длинна самореза и гвоздей — трехкратная толщина планок обрешетки.

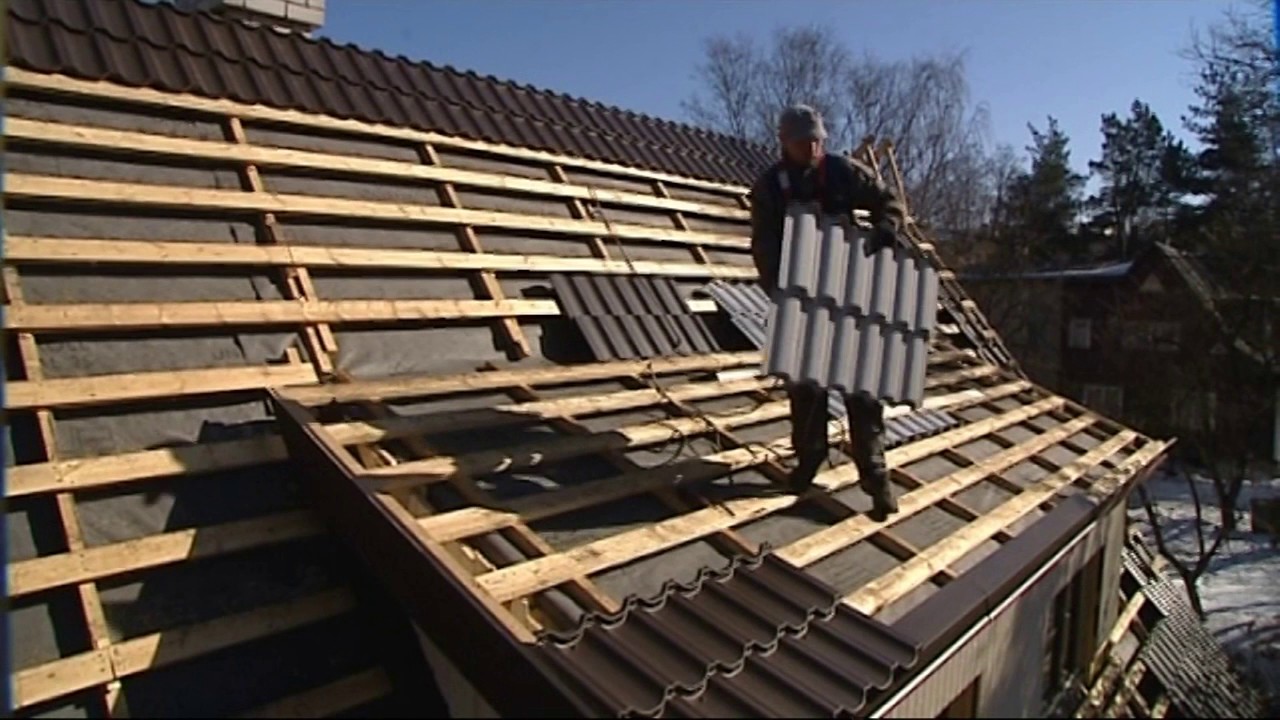

• На обрешетку укладывают листы металлочерепицы, выставляя их строго вдоль свеса (если он у вас точно идет горизонтально). Соседние листы перекрываются на одну волну, монтаж ведется снизу-вверх, с обязательным горизонтальным перекрытием на требуемую величину (см выше).

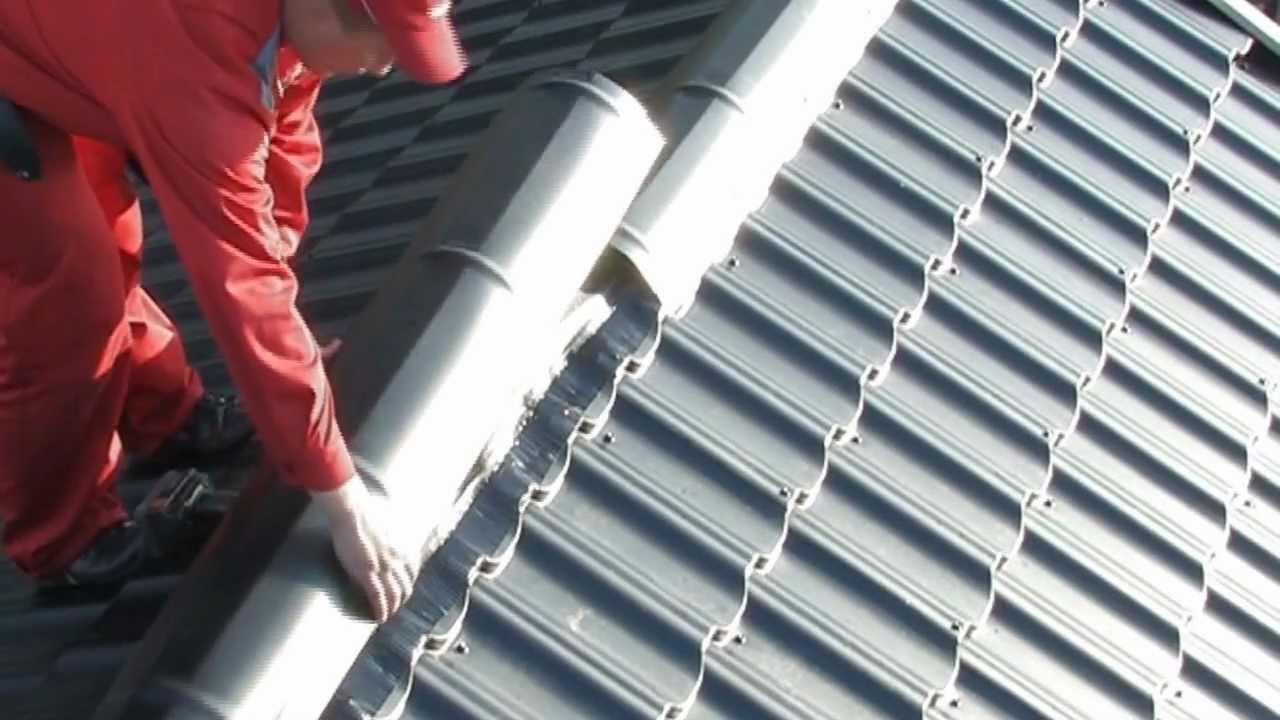

• Монтируют коньковые элементы, торцовые планки. Их крепят такими же саморезами, как и металлочерепицу, с шагом 10 см.

На этом можно считать, что холодная кровля из металлочерепицы готова.

Теплая кровля

При устройстве утепленной кровли из металлочерепицы в кровельном пироге добавляется еще теплоизоляционный материал, который крепят между стропилами, и пароизоляционная пленка, которая набивается на стропила со стороны чердака. Далее весь процесс монтажа аналогичен.

Схема устройства теплой крыши из металлочерепицы

Как крепить листы

Когда мы кроем крышу металлочерепицей, надо правильно располагать саморезы. Есть несколько правил, которые необходимо соблюдать:

• Саморезы устанавливаются в нижнюю часть волны, на 2 см ниже ступеньки.
• Нижний ряд, вдоль свеса, крепится в каждую волну. Также устанавливается крепеж и в местах горизонтальных и вертикальных стыков.
• В волны между горизонтальными стыками крепятся через одну в шахматном порядке.

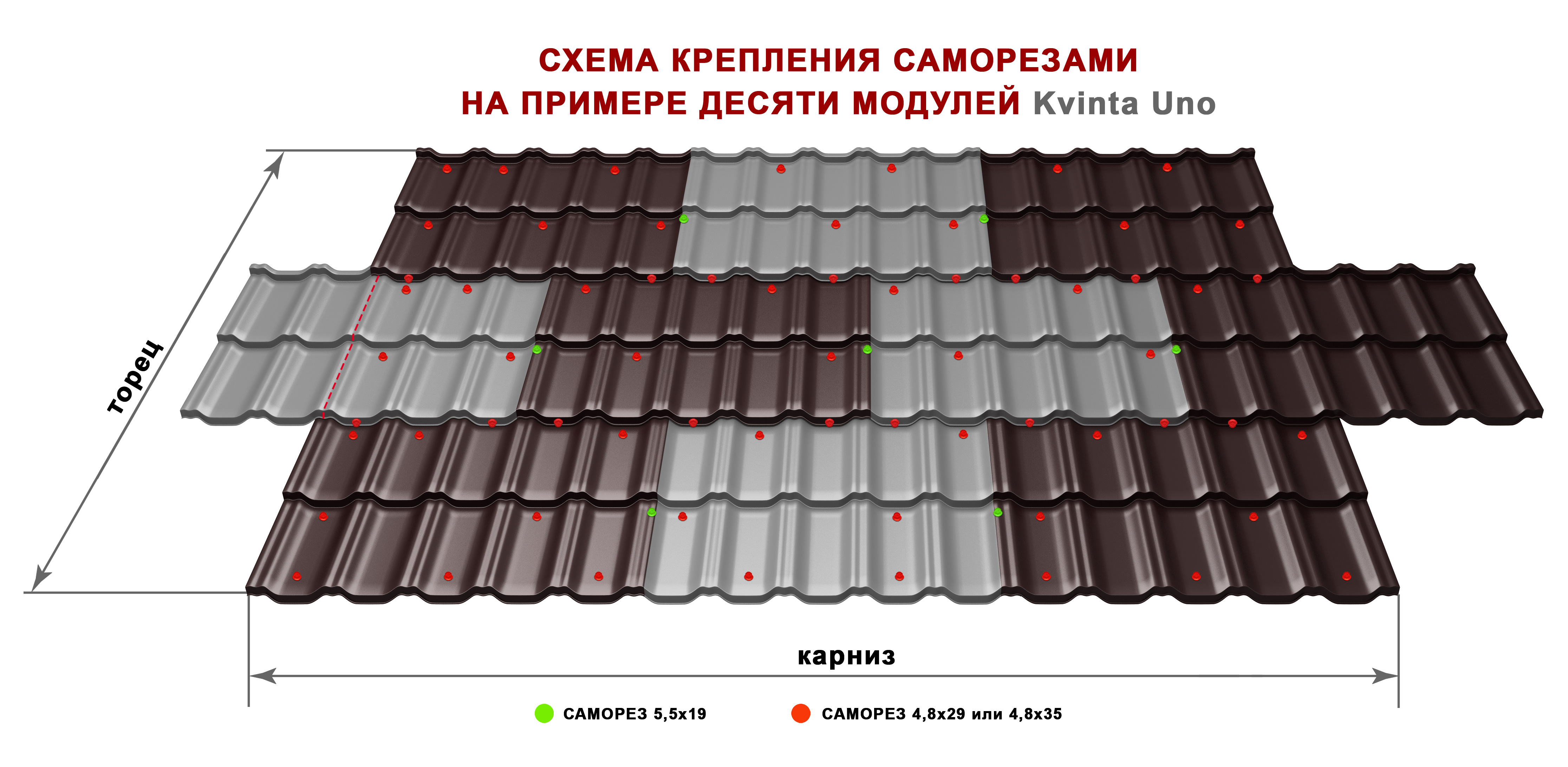

Наглядно эти правила отображены на схеме. В графическом изображении некоторые вещи понять проще.

Схема крепления металлочерепицы саморезами

Особенности работы с металлочерепицей

Металлочерепица достаточно прочный материал, но не забывайте, что вы работаете на высоте и листы не маленькие по объёму. Поэтому необходимо соблюдать несколько правил при работе с ними.

Поднимаются на кровлю листы с помощью направляющих досок и берутся за край штамповочной линии обязательно в защитных перчатках. Если крыша дома достаточно большая, на ней можно оборудовать специальные стеллажи, на которые складывается определённое количество листов металлочерепицы. Тогда вам не придётся постоянно поднимать их вверх по одному. Но помните, что металлочерепица хоть и крепкая, но довольно лёгкая и её может просто снести сильным ветром с крыши или с земли.

Также следует быть осторожным при движении по уже установленным листам на крыше – обувь должна быть с мягкой подошвой, нога ставится на носок параллельно скату (каждая нога в отдельной выемке), на гребень волны становиться категорически нельзя!

Разрез листов металлочерепицы для сложных участков крыши лучше всего делать ножницами по металлу, так как болгаркой вы повредите защитный слой. Ещё один вариант – воспользоваться специальными электрическими высечными ножницами, ими можно работать и на земле, и на крыше.

Ну и не забывайте про защитные очки!

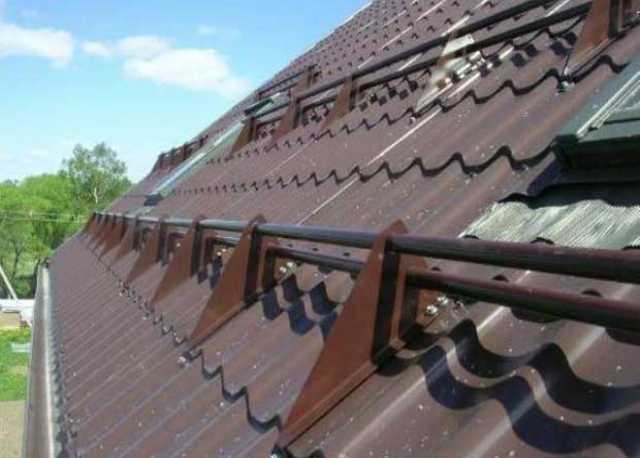

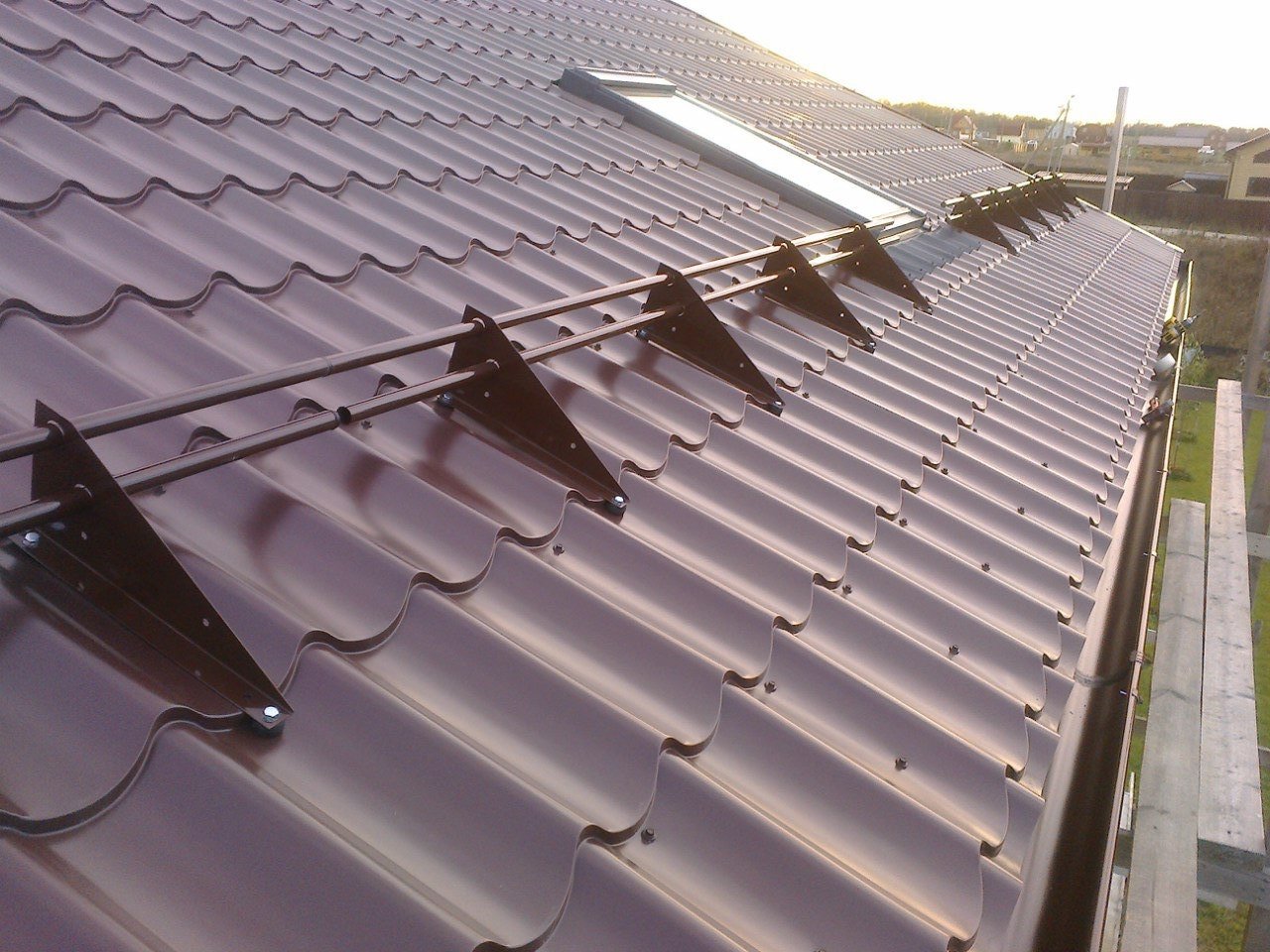

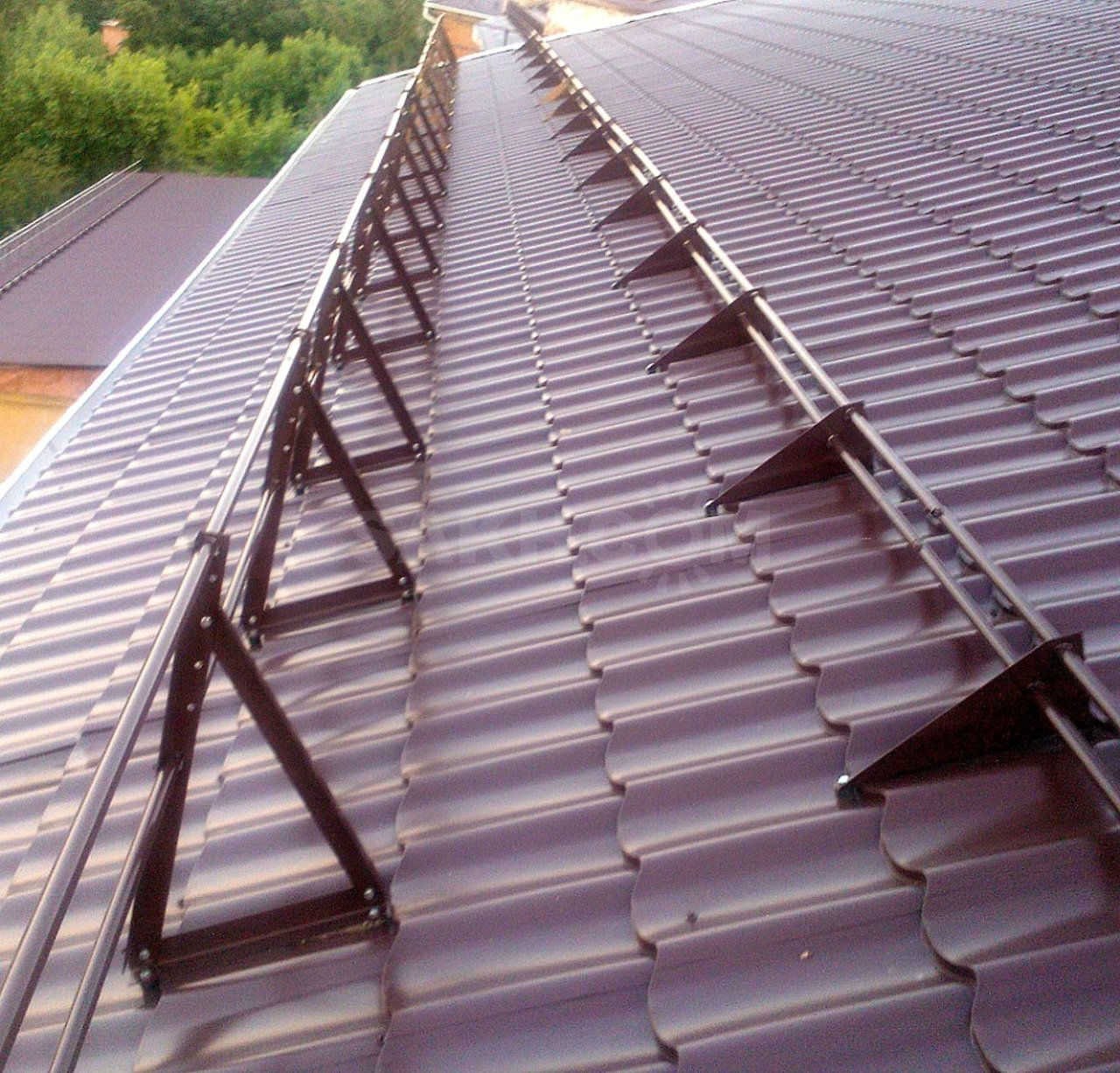

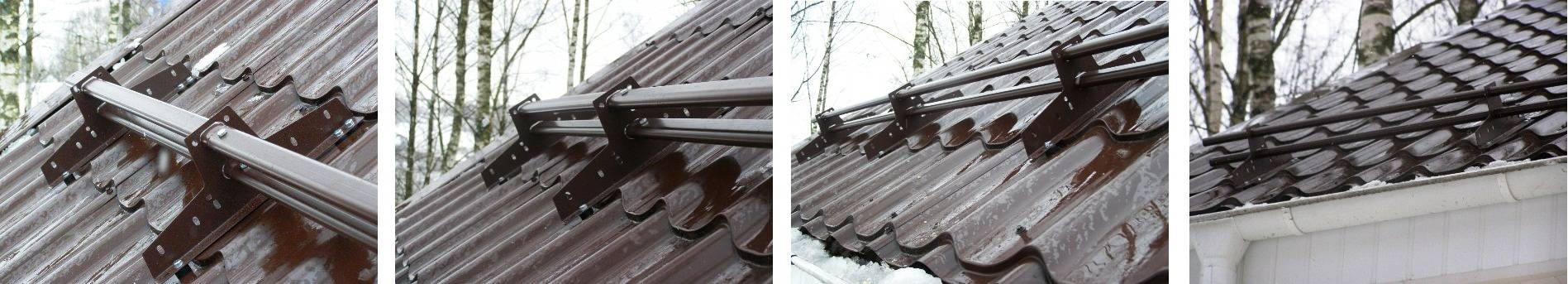

Правила монтажа снегозадержателя

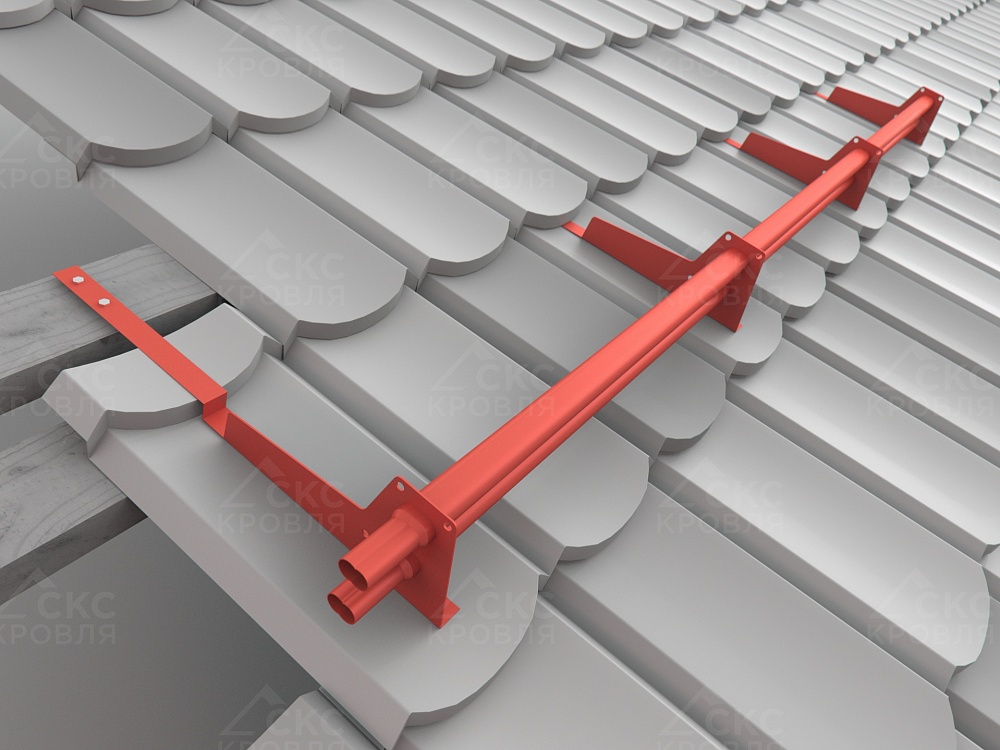

23. Трубчатый снегозадержатель СЗТ-h258х3000 (длина 3 м) устанавливают на крыше для предотвращения лавинного схода снега. Устанавливается сплошная обрешётка. Расстояние до концов снегозадержателя составляет 500 мм, а между опорными кронштейнами – 1000 мм. Установка снегозадержателя идентична монтажу ограждения и мостика. Снегозадержатель закрепляют на расстоянии 350 мм от карниза. Длина ската превышает 8 м? Тогда кровлю оснащают дополнительным снегозадержателем. Снегозадержатели монтируют над мансардными окнами. Экономичным аналогом снегозадержателя служит специальная планка, которая крепится к обрешётке вместе с усиливающей планкой через волну коньковыми саморезами (80 мм).

Подготовка к устройству кровли

При этом все стропила обязательно должны находиться в единой плоскости. Все элементы конструкции кровли перед монтажом должны быть тщательно обработаны антисептическим средством.

Существует два типа кровли под металлочерепицу – тёплая и холодная. Принципиальное различие тем, что в тёплой кровле теплоизоляцию укладывают между стропил, в холодной – в плоскости перекрытия дома. Вариант монтажа теплой кровельной системы более сложный.

Монтаж гидроизоляции

устройство гидроизоляции

Гидроизоляцию используют для защиты теплоизоляции от конденсата. Конденсат образуется на внутренней стороне кровельного покрытия при резком понижении внешней температуры. Монтаж гидроизоляции начинают с ендов. Для этого раскатывают рулон гидроизоляционного материала (мембраны) верху вниз на длину ендовы. Затем по стропилам, от карниза с нахлёстом. Стыки мембран, особенно ендовых, необходимо проклеить лентой СП 1. Фиксируют мембрану деревянными брусками контр обрешётки 50 Х 50 мм. Это предусматривает технология устройства кровли из металлочерепицы.

Обрешётка и ендовы

• По карнизному свесу сначала прибиваем две доски одну по верху другой 50 Х 100 мм.
• Гидроизоляцию выводим на доски.
• Поверх спадающих брусков, с шагом равным волне металлочерепицы горизонтально закрепляем обрешётку (доски 32 Х 100 мм).
• Шаг обрешётки контролируют с помощью специальногошаблона.
• На коньке набиваем дополнительную доску обрешётки под металлочерепицу на оба ската.

обрешетка под металлочерепицу

По внутреннему излому кровли устраивают ендову. В ендове устанавливают сплошную обрешётку. Сток воды осуществляется по нижним планкам ендовы. Их закрепляют саморезами на предназначенных местах. Стыковку планок делают с нахлестами в 100 мм. Стыки планок герметизируют.

Предварительно размерив и подрезав, укладываем металлочерепицу. Сверху, на стыке листов, (технология кровли металлочерепицей) с помощью кровельных саморезов монтируют верхнюю планку ендовы. Это декоративный элемент, закрывающий наклонный срез листов металлочерепицы.

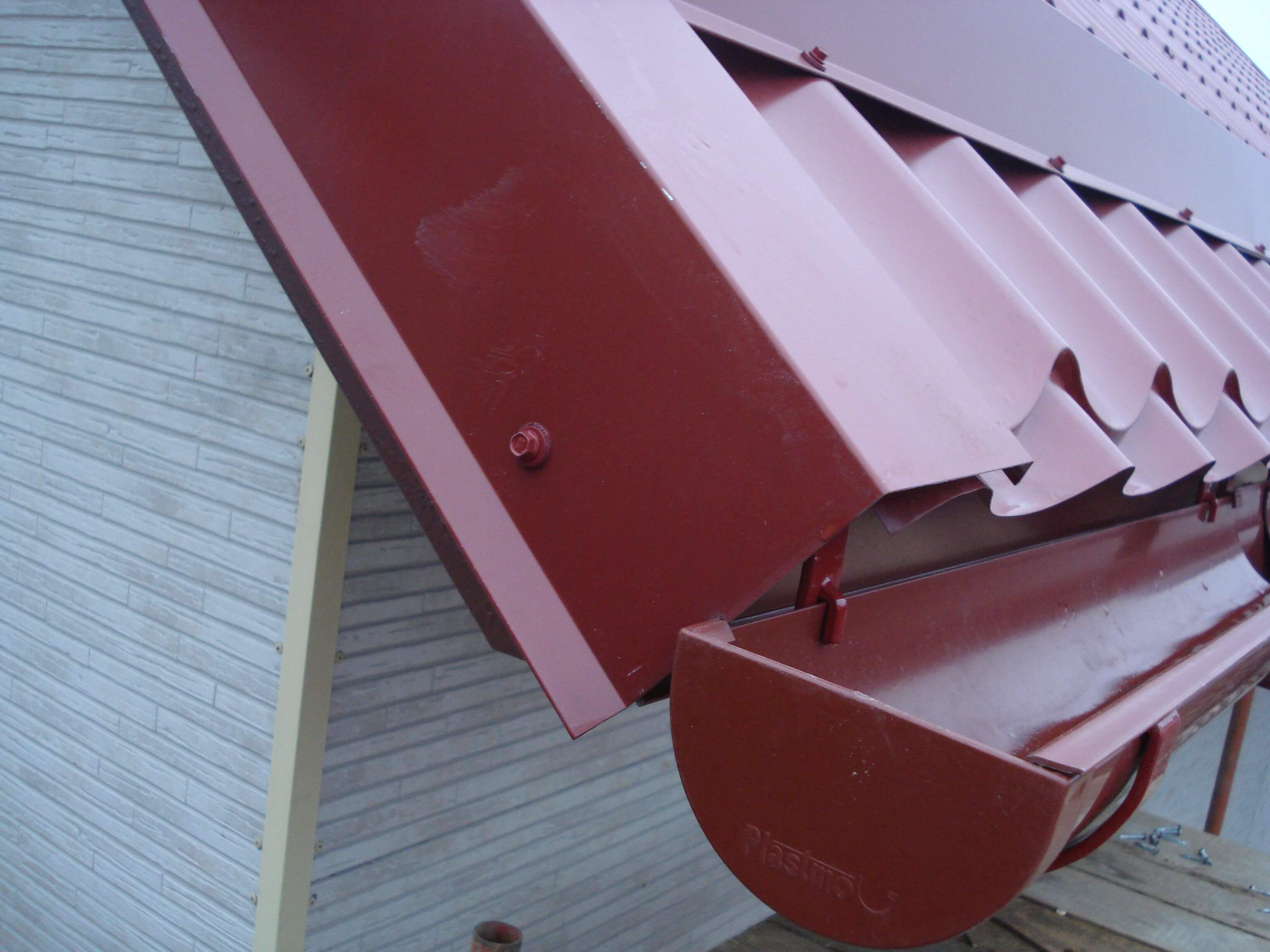

Планки примыкания и карнизные планки

Монтаж внутреннего фартука, который состоит из нижних планок примыкания, начинаем с нижней стены трубы. Во время установки, нижнюю планку примыкания прикладываем к стенке трубы и отмечаем верхнюю кромку. По намеченной линии пробиваем штробу. Пыль после штробления убираем. Штробу промываем водой.

установка планок примыкания

Края планки, вставленные в штробу, герметизируют и саморезами прикрепляют к обрешётке. Под нижний элемент фартука — плоский лист с бортовками, предназначенный для стекания воды. Галстук направляем в ендову или вниз к карнизу крыши. Затем делаем боковые стены трубы, а заканчиваем верхней. Места примыканий наиболее подвержены протечкам. Поэтому, примыкания, в устройствах металлочерепичной кровли, делаем особенно внимательно.

Советуем изучить — Разновидности радиаторов отопления и особенности их эксплуатации

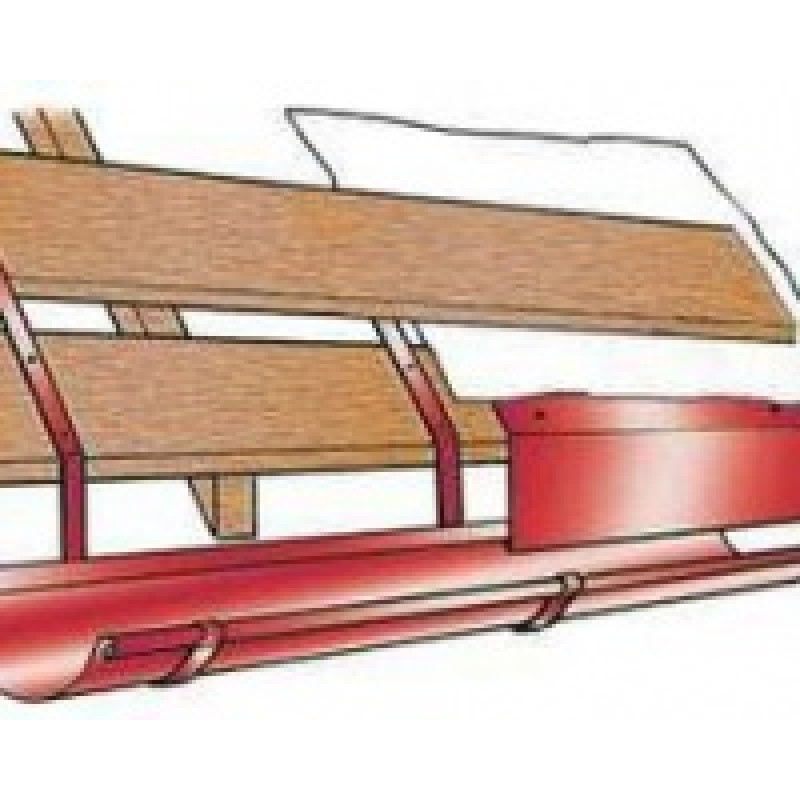

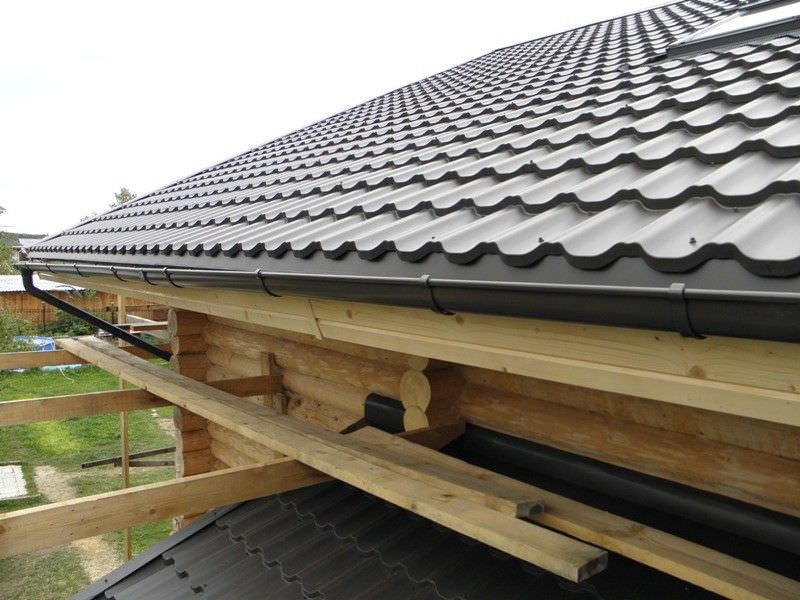

Далее монтируют листы металлочерепицы. Внешний фартук, состоящий из верхних планок примыкания, устанавливают после монтажа металлочерепицы в той же последовательности, как и внутренний фартук. Планки скрепляют с металлочерепицей и между собой саморезами или заклёпками.

Их устанавливают на отмеченных местах и закрепляют саморезами. На жёлобе делают V – образное отверстие в 10 см для выпускной воронки. При необходимости жёлоб отрезается нужной длины. Жёлоб вставляют и закрепляют в держателях.

Край жёлоба должен перекрывать нижний край карнизной планки для металлочерепицы. Прикрепляют планку карнизную к обрешётке саморезами. Сверху карнизной планки и последней доски обрешётки выводят гидроизоляционную мембрану, фиксируют её соединительной лентой. В местах усиленного стока воды, к примеру под ендовой, на жёлоб устанавливаем ограничитель перелива.

Строительство обрешетки

Чтобы правильно уложить металлочерепицу, сначала нужно будет построить обрешетку – настил, на который будут уложены листы материала. Работа происходит так:

• Основанием для строительства обрешетки является стропильная система крыши. Оптимальный шаг расположения стропильных ног – 60-90 см.
• Поверх стропильных ног настилают гидроизоляционный ковер из мембранной полимерной пленки. Полотнища расстилают вдоль кровельного покрытия, закрепляя при помощи строительного степлера или прибивая гвоздями с плоскими шляпками.

Совет! Если строится мансардная, то есть, «теплая» кровля, то перед укладкой гидроизоляционного материала нужно будет построить внутреннюю обрешетку, прибив на стропильные ноги бруски с сечением 50 мм. Назначение внутренней обрешетки – создание зазора для циркуляции воздуха между слоем утеплителя и гидроизоляционным ковром.

• Поверх слоя гидроизоляции сооружают внешнюю контрообрешетку, чтобы образовался зазор между обрешеткой и слоем гидроизоляции.
• Начинают строительство обрешетки с установки стартовой доски вдоль карнизного свеса. Эта доска должна быть на 15-20 мм толще досок, которые будут использоваться для сооружения основной обрешетки.

Совет! Для первого элемента обрешетки рекомендуется брать доски толщиной 50 мм, а для остальных деталей настила – доски толщиной 32 мм.

• Шаг расположения элементов обрешетки выбирается в зависимости от типа используемой металлочерепицы. Как правило, элементы располагаются с интервалом 30-40 см.
• Расстояние от первой до второй доски элемента сокращают на 5 см. Например, при укладке черепицы типа «Монтерей» при строительстве основной обрешетки детали располагают на расстоянии 35 см друг от друга, а между первой и второй деталью конструкции расстояние должно быть 30 см.

Советы по строительству обрешетки и выполнению изоляции

• Для сооружения обрешетки рекомендуется брать пиломатериал из хвойных пород деревьев.
• Предварительно все детали, идущие на строительство обрешетки, нужно будет обработать антисептическими пропитками.
• Очень важно, чтобы изготовленная обрешетка была ровной. Поэтому по завершению строительства нужно будет произвести контрольные замеры, чтобы своевременно внести изменения, если это потребуется.
• Для изготовления гидроизоляционного ковра под металлочерепицу следует использовать современные мембранные материалы, которые пропускают пар.
• Полотнища гидроизоляции укладывают с нахлестом, между собой их следует соединить при помощи двухсторонней клейкой ленты.

Особенности ухода за материалом

Как уже говорилось, металлочерепица покрыта полимерным слоем, который защищает от коррозии. Но постоянное воздействие ультрафиолета, атмосферных осадков и пыли рано или поздно становится причиной разрушения защитного слоя. Именно поэтому металлическую кровлю следует регулярно чистить.

Узнайте подробную информацию от расчетов до монтажа, как установить снегозадержатели на крыше из металлочерепицы, из нашей новой статьи.

1. Грязь и сухие листья смываются влажной ворсистой щеткой.
2. Для удаления более сложных загрязнений можно использовать специальные чистящие средства для полимерных поверхностей.
3. Нельзя применять агрессивные химические средства – они могут разрушить защитный слой.
4. Водостоки очищаются струей воды под напором. Струю нужно направлять от конька к карнизам.
5. Для очистки крыши от снега можно использовать лишь те инструменты, которые в принципе неспособны повредить покрытие.

При соблюдении всех этих правил металлочерепица прослужит порядка 50 лет.

Инструменты для монтажных работ

Заранее необходимо приготовить набор инструментов и дополнительных приспособлений для проведения работ:

• электрические или простые ножницы по металлу;
• шуруповерт;
• молоток;
• механический степлер;
• рулетка и карандаш;
• ножовка или циркулярная пила.

Наиболее удобно производить резку металлочерепицы электрическими ножницами

Обратите внимание! Запрещается резать листы с использованием абразивных кругов, так как высокое температурное воздействие приводит к разрушению не только полимерного, но и цинкового слоя.

Особенности ухода за материалом

Как уже говорилось, металлочерепица покрыта полимерным слоем, который защищает от коррозии. Но постоянное воздействие ультрафиолета, атмосферных осадков и пыли рано или поздно становится причиной разрушения защитного слоя. Именно поэтому металлическую кровлю следует регулярно чистить.

Узнайте подробную информацию от расчетов до монтажа, как установить снегозадержатели на крыше из металлочерепицы, из нашей новой статьи.

1. Грязь и сухие листья смываются влажной ворсистой щеткой.
2. Для удаления более сложных загрязнений можно использовать специальные чистящие средства для полимерных поверхностей.
3. Нельзя применять агрессивные химические средства – они могут разрушить защитный слой.
4. Водостоки очищаются струей воды под напором. Струю нужно направлять от конька к карнизам.
5. Для очистки крыши от снега можно использовать лишь те инструменты, которые в принципе неспособны повредить покрытие.

При соблюдении всех этих правил металлочерепица прослужит порядка 50 лет.

Правила обращения с металлочерепицей

Прежде чем начать проведение кровельных работ, металлочерепица должна быть доставлена к месту установки. И даже здесь могут возникнуть некоторые проблемы, конечный исход которых – материал, негодный к установке. Поэтому при транспортировке следует строго выполнять все предписания производителя металлочерепицы.

В общем, можно выделить следующие правила обращения с черепицей:

• погрузку осуществляют только механизированным способом. Стропы должны быть мягкими, а крепления предотвращать свисание краев листа;
• перевозку осуществляют только на том транспорте, длина кузова которого не меньше длины листа черепицы;
• при разгрузочных работах, в процессе должно участвовать достаточное количество человек. Следует исходить из того, что один рабочий должен держать не более 1,5 погонных метра материала;
• при транспортировке и хранении нельзя укладывать поверх листов металлочерепицы тяжелые, острые или абразивные предметы;
• при хранении черепицы более чем 1 месяц ее укладывают штабелями. При этом каждый лист перекладывают сухими деревянными рейками;
• хранить черепицу можно в неотапливаемом помещении, но следует исключить попадание ультрафиолетового излучения и осадков на поверхность материала.

Монтаж кровли из металлочерепицы в Минске и области

Преимущества монтажа металолочерепицы в RoofCover

    Клиентов нашей компании условно можно разделить на две большие группы: первая нацелена на покупку материалов для строительства, вторая специализируется на заказе услуг. Нам известно, что поиском строителей займётся каждая группа, но делать они это будут разными методами. Заказчик должен понимать, что приобретением строительного материала процедура не заканчивается: придётся нанимать рабочих, выполнять ряд обязательных мероприятий. Мы готовы пойти навстречу пожеланиям клиентов и взять часть обязанностей на себя, при этом закупаем все необходимое по сниженной стоимости! Поможем построить хорошую кровлю без доработки, снимем с заказчика груз забот по самостоятельному найму строителей. Проведём мониторинг поступающих предложений, на плечи наших сотрудников лягут переговоры с подрядчиками, контроль процесса, начиная от покупки материала, заканчивая оценкой качества построенной крыши.

Хотите получить качественную крышу из металлочерепицы? Отнеситесь ответственно к процессу с самого начала. Сопровождение строительства профессионалами — залог успеха! Металлочерепица под ключ — изюминка, присуща нашей компании. Предлагаем полный спектр услуг, чтобы клиент остался доволен результатом сотрудничества.

Лучшие производители металлочерепицы с которыми мы работаем:

Как будет выглядеть услуга для потребителя?

    Клиент выбирает необходимую металлочерепицу, ориентируясь на параметры: тип, цветовую гамму, срок эксплуатации. Наша работа состоит в подборе строительной бригады, проведении замеров, расчёт, формирование предложения по проводимым работам и закупке материалов. Заказчик согласовывает план работ, оплачивает приобретение товара, необходимого для строительства кровли из металлоцерепицы. Завершающим штрихом подготовительного этапа является заключение договора на оказание услуг строительства.

Качественный монтаж и выбор исполнителя. Есть ли связь?

    Чтобы получить ожидаемый результат, мало купить металлочерепицу высокого качества по списку, следует найти профессионалов. Количество строителей растёт в геометрической прогрессии. Увеличивается и спрос на подобные виды кровель. Описанное не означает высокую квалификацию таких бригад, потому выбирать нужно тщательно. Работники, не имевшие достаточного опыта работы с металлической черепицей, берутся за выполнение сложных кровельных работ. Зачастую они не помнят о том, что кровля является системой, а отдельные элементы нуждаются в персональной проработке и ознакомлении с сопроводительной документацией.

«Важным моментом для нас является качество крыши из металлочерепицы, довольные заказчики, отличный результат. Для клиентов доступна услуга дополнительного контроля стандартов качества выполненных работ. Нам важно, чтобы качество кровель, построенных рекомендуемыми нами прорабами, устраивало наших клиентов, и мы знаем, как это обеспечить.»

Как проводится контроль

    Во время проведения строительных работ специальная группа, сформированная внутри компании, проводит инспекцию качества. Члены комиссии посещают стройку, где проводят анализ, ориентируясь на заблаговременно утверждённый чек-лист. Проверка работы кровельщиков занимает определённое время, чтобы специалисты не упустили ни одной важной детали. Через три дня у вас на руках будет заключение экспертов.

Информация о кровле из металлочерепицы

    Крыша из металлочерепицы — оптимальный материал, используемый в строительстве скатных крыш. Качественная металлическая черепица пришла к нам из Финляндии. Современный рынок пестрит предложениями от российских производителей. Выбирая металлочерепицу, обратите внимание на срок службы. Важно понимать: характеристики черепицы и её стоимость должны быть соответствующими.

Что привлекает  покупателя:

Сырьё

Клиенты выбирают этот вид из-за прочности стали, из которой изготовлена черепица.

Скорость проведения работ

Несложные двускатные или односкатные кровли собираются быстро. Если перед нами сложная конструкция, нужно быть готовыми к получению большого количества отходов. Стоимость работы кровельщиков может оказаться дороже.

Простота монтажа

Кроме этого параметра к преимуществам относят большое число строителей, вовлечённых в процесс. С одной стороны это верно, с другой — нет. Рабочих много, на простых кровлях сложно допустить ошибку, но от осознания данного факта промахов меньше не становится. При выборе бригады обращайте особое внимание на опыт работы её членов.

Цена

Металлочерепица — материал, который является одним из самых дешёвых, среди других материалов данного класса

Как выбрать черепицу

    При выборе кровли для крыши и оценке её стоимости сконцентрируйтесь на сравнительных характеристиках. Только сравнивать необходимо не среднюю цену метра квадратного от каждого отдельно взятого производителя, а технические параметры, от которых зависит срок эксплуатации металлической черепицы.

Критерии выбора:

• Толщина цинкования. Слоёв, защищающих изделие от коррозии, может быть несколько: цинк и алюминий, магний и цинк, алюминий и цинк. Согласно европейским нормам стандартизации для покрытия алюминием с цинком содержание эквивалентно 185 гр/м2, для цинка 275 гр/м2.
• Виды покрытий. Наиболее простым принято считать полиэстер из глянца, толщина которого составляет 25 микрон. За ним следует матовый полиэстер (35 микрон). Лидером по прочности является полиуретан толщиной 50 микрон.
• Формат. Модульная или листовая металлическая черепица. К преимуществам модульной металлической черепицы относятся лёгкая замена фрагмента в случае повреждения. Если в процессе установки или эксплуатации повредить листовую черепицу, придётся заказывать материал и ждать около 7 дней. Количество отходов при работе с листовой черепицей составляет 40%. Несмотря на перечисленные недостатки листовая черепица станет отличным решением при монтаже простой двускатной кровли. Покупайте строительные материалы у компаний с проверенной репутацией, таким образом защитите себя от фальсификации.

Надёжность крыши определяется её самым слабым местом

Идеальная кровля — лучший выбор!

• Помощь экспертов в сфере строительства, информационная поддержка.
• Сопровождение на всех этапах строительства, от «А» до «Я».
• Информация подаётся в формате, доступном для понимания среднестатистическим пользователем.
• Качественная установка кровли.
• Гарантия на выполненную работу.
• Доступная стоимость работ.
• После подписания контракта на проведение строительных работ стоимость таковых остаётся неизменной.
• Получение идеального результата от лучших специалистов в области строительства.

    Выбор материала для кровли — является комплексной оценкой кровли в целом. При проведении анализа сравнивайте не стоимость квадратного метра, а в какую сумму вам обойдётся полный комплект материалов и комплектующих к ним. Два отличающихся по составу или стоимости предложения обычно вызывают массу вопросов. Не стесняйтесь задавать их консультантам, чтобы выяснить причину отличий. Сравнивайте подход и обоснование предложения.

Давайте дружить в социальных сетях:

Мы на Onliner    ВКонтакте     Instagram     Facebook

Монтаж металлочерепицы монтеррей: инструкция

Как правильно выбрать кровельное покрытие

• Учитываются климатические условия региона, в котором строится дом.
• Во внимание принимаются финансовые возможности по закупке нужного материала.
• Рассматриваются параметры теплопроводности, шумоизоляции и долговечности будущей кровли.
• Важными являются также весовые характеристики кровельного покрытия.
• Немаловажным фактором является внешний вид крыши.

Как правильно уложить металлочерепицу

1. Характер конструкции крыши определяется еще на этапе планирования дома. Тогда же надо решать вопрос с кровельным материалом. Исходя из его выбора, собираются стропила и обрешетка. Оптимальные стропила для металлочерепицы делаются из балок 50×200 мм. Размещать их надо с шагом в 550–600 мм. Делается это для того, чтобы при необходимости можно было вставлять между стропилами утеплитель. На свесе стропила удерживаются скользящей скобой. Она монтируется, потому что крыша со временем может проседать. Скользящая скоба позволяет кровельной конструкции иметь свободный ход без повреждения элементов дома. На стропила по свесу монтируются крепежные элементы водосточной системы.
2. Инструкция рекомендует на стропила настилать гидроизоляционный слой. Строительные магазины предлагают широкий выбор такого материала. Гидропароизоляционная пленка настилается поперек стропил. Первую полосу начинают укладывать от свеса. Следующую стелят с нахлестом в 10 см для того, чтобы вода не попадала под крышу, а свободно стекала по пленке. К стропилам пленка крепится степлером. Затем вдоль стропил, поверх пленки монтируется брусок 50×50 мм, который называется контробрешеткой. Он нужен для того, чтобы между металлочерепицей и гидроизоляцией получился вентиляционный слой, препятствующий накоплению влаги.

3. Перед укладкой обрешетки делается расчет шага. Инструкция говорит, что шаг должен равняться длине поперечной волны. Для Монтеррея это расстояние равняется 35 см. Начинать надо с нижней доски, при этом обрешетку своими руками требуется крепить на саморезы, через каждые 35 см продвигаясь вверх. Древесина должна быть ровной по толщине, ориентировочно размер — 25×100. Первая доска делается на 1,0–1,5 см толще и на 5,0 см шире. Вторая укладывается с шагом в 300 мм. Нарушение расстояния между обрешеткой или ее неровность может привести к изменению геометрии листов, их прогибанию и «морщению», что, в свою очередь, приведет к потере механической прочности материала и коррозии.

4. Укладку Монтеррей по инструкции производят снизу вверх, а также слева — направо. При этом — следующий боковой лист подкладывают под предыдущий с наложением в 15 см. Если укладка делается справа налево, то следующий лист накладывается на предыдущий с тем же нахлестом. Защитную пленку, которая покрывает металлочерепицу требуется удалять заранее, до того как листы будут укладываться на крышу.
5. Согласно инструкции первый лист надо выравнивать по торцу крыши с навесом за стропила в 3–5 см и крепить одним саморезом по левому верхнему краю. Делать это требуется для получения возможности поворачивать лист при выравнивании. После установки своими руками первого листа по торцу, монтируются два последующих без использования саморезов. Затем листы выравниваются по карнизу и производится их крепление саморезами в волновую подошву через одну волну в шахматном порядке. На один квадратный метр листа Монтеррей тратится восемь саморезов. Этот крепеж требуется приобретать в той же фирме, где приобреталась металлочерепица. После укладки всей металлочерепицы на крышу сверху укладывается конек, а сбоку монтируется торцевая планка.

6. При резке своими руками металлочерепицы Монтеррей нельзя использовать болгарку. В этом случае повреждается полимерное и защитное покрытие, что приведет к преждевременной коррозии. Резать ножницами также не рекомендуется, потому что металл коробится. Для резки используется специальный инструмент — высечные ножницы по металлу.

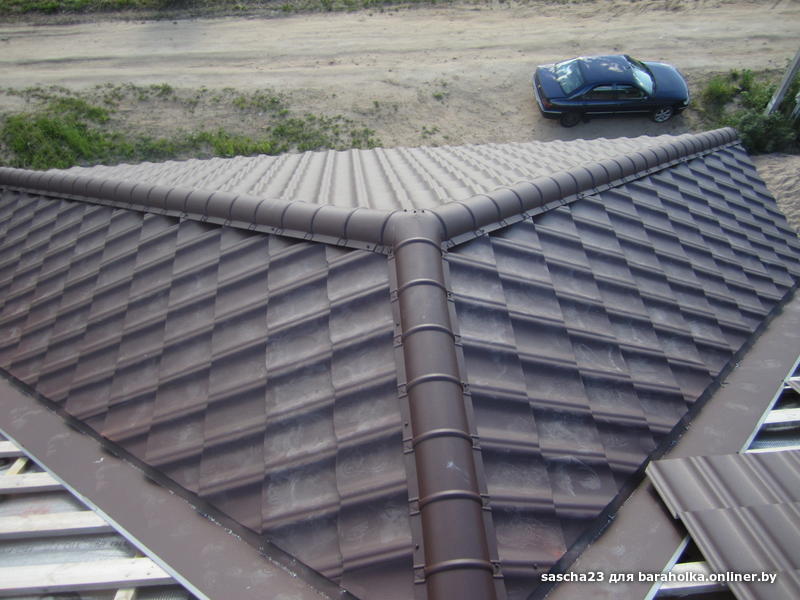

Четырехскатная крыша из металлочерепицы: правила сооружения своими руками

Профилированную кровельную сталь, стилизованную под натуральную черепицу, редко применяли для покрытия сложных в архитектурном отношении крыш. Ее крупногабаритные листы идеально подходят для укладки на двускатные варианты с прямоугольными плоскостями правильной формы.

Однако в среде владельцев загородных домов растет число желающих узнать, как сооружается четырехскатная крыша из металлочерепицы, чтобы использовать недорогой, но достаточно прочный и эффектный материал в обустройстве шатровых и вальмовых конструкций.

Основные представители класса четырехскатных крыш – шатровые и вальмовые разновидности. Привлекают они интересной конфигурацией, снижением нагрузок, непосредственно связанным с «обтекаемой» формой, и экономичностью.

К их числу также отнесены  полувальмовые датские и голландские конструкции, в строении которых присутствуют элементы крыш с двумя скатами, потому в техническое название и включено дополнение «полу».

Четырехскатные крыши отличаются от двухскатных аналогов тем, что у них нет вертикальных фронтонов или щипцов. Все четыре ската установлены под наклоном к горизонту и друг к другу. В полувальмовых вариантах есть укороченные вертикальные составляющие типа небольших фронтонов над или под парными скатами.

Конструктивная специфика крыш этого класса заключается в форме скатных плоскостей, напоминающей:

• Треугольник. В шатровых конструкциях все скаты конгруэнтны, обладают формой равносторонних треугольников, вершины которых сведены в одной общей точке. В вальмовых крышах треугольные скаты, именуемые вальмами, расположены со стороны коротких стен постройки.
• Трапециевидные. В вальмовых конструкциях это скаты, примыкающие к коньковому прогону. Расположенные они со стороны длинных стен строения. В голландских полувальмовых системах все четыре скатных плоскости имеют форму трапеции.

Фронтонный скат датской полувальмовой крыши укорочен. Основной его собрат имеет трапециевидную форму только в верхнем сегменте – в зоне примыкания к вальме. Остальная часть стандартно прямоугольна, что слегка облегчает процесс устройства на нем металлического профилированного покрытия.

Главное затруднение на пути мастеров, желающих применить металлочерепицу в обустройстве крыш с четырьмя скатами, состоит как раз в форме скатных плоскостей. Они далеки от правильного прямоугольника, безупречно совместимого с конфигурацией крупногабаритных элементов листового покрытия.

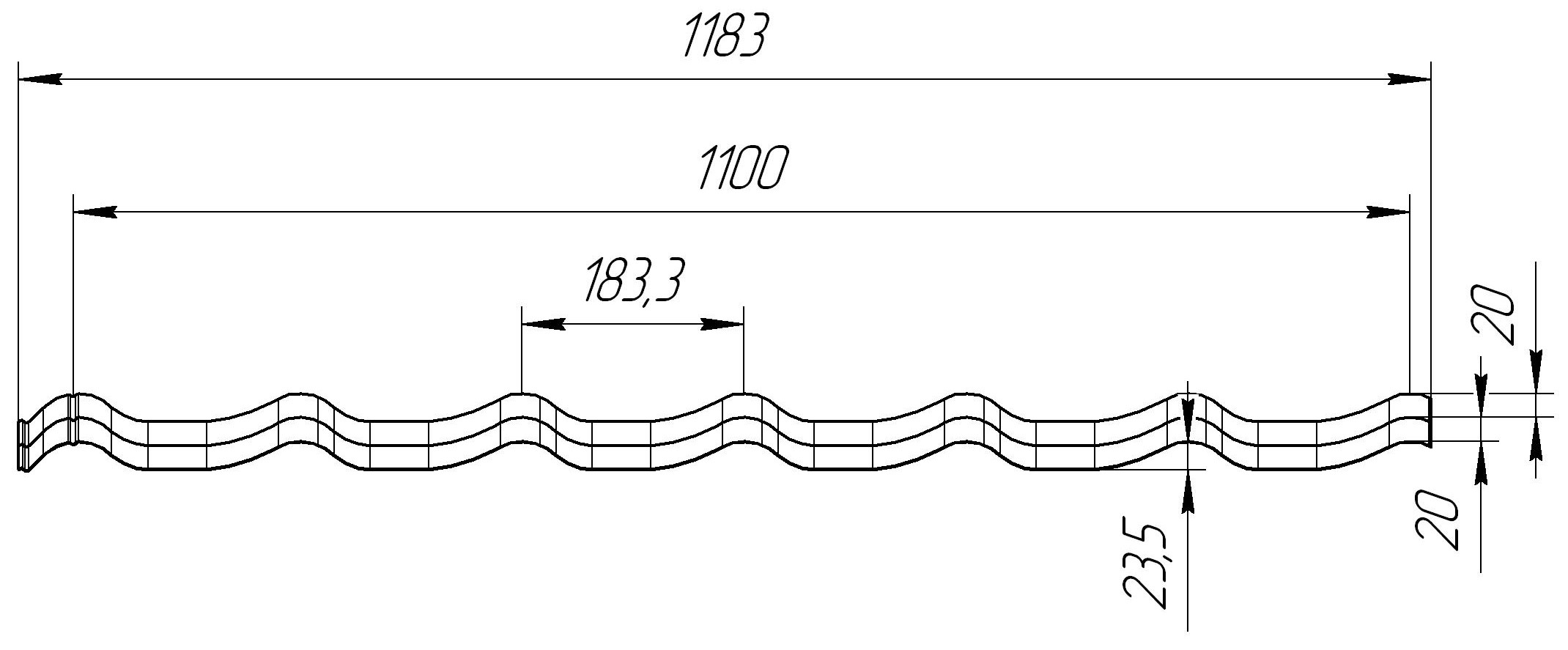

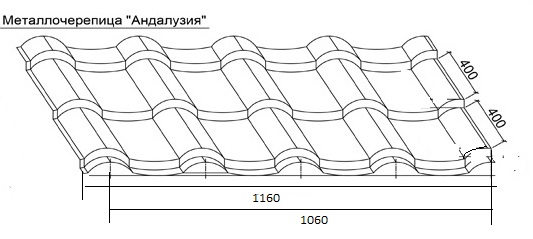

Стандартная полезная ширина материала 1,1 м с некоторыми отклонениями, зависящими от производственной специфики. Есть марки с определенным видом профиля шириной около 0,5 м. Однако и они ненамного облегчат тяжкую участь кровельщика, незнакомого с технологией укладки металлочерепицы на треугольные и трапециевидные кровельные скаты.

Общие требования к укладке металлочерепицы

Независимо от количества и формы скатов в устройстве крыш с металлическим покрытием должны соблюдаться общие правила, обеспечивающие нормальную работу и долгосрочность службы системы, это:

• Грамотное формирование кровельного пирога, компоненты которого только при грамотной укладке смогут радовать практичностью и демонстрацией безупречных технических характеристик.
• Обеспечение вентиляционных зазоров между металлической кровлей и составляющими кровельного пирога. Без вентиляции накопится конденсат, снижающий теплотехнические свойства и негативно влияющий на деревянные детали стропильного каркаса.
• Сооружение обрешетки с шагом, необходимым для надежного опирания металлических профилированных листов.
• Правильное использование доборов. Стыки плоскостей и открытые края скатов должны обустраиваться с помощью доборных элементов, исключающих проникновение под кровлю атмосферной воды, насекомых, пыли. В их задачи входит также эстетическое оформление крыши и защита от срыва ветрами.
• Применение крепежа с герметизирующими уплотнителями в порядке, рекомендованном производителем профилированного покрытия.

Перечисленные правила необходимо соблюдать при обустройстве крыш с любым количеством скатов. Специфика укладки кровли из листов металлочерепицы заключается в необходимости раскроя крупногабаритного материала и особом способе крепления компонентов кровельного пирога.

Исследуем процесс в той последовательности, которую требуется соблюдать при устройстве конструкции с металлическим финишным покрытием.

Кровельный пирог под металлическое покрытие

Кровельный пирог четырехскатных конструкций включает стандартное для всех крыш число компонентов с традиционным расположением его функциональных слоев. Каждый слой системы обязан безотказно решать поставленные перед ним задачи. Потому укладывается характерным образом и укладывается в соответствии с очередью, предписанной ему технологическими правилами.

В кровельный пирог под покрытие металлочерепицей включены следующие слои:

• Пароизоляция. Первый со стороны помещений защитный слой, предотвращающий проникновение в толщу утеплителя бытовых испарений.
• Теплоизоляция. Используется в утепленных кровельных конструкциях. Мощность слоя рассчитывается согласно климатическим данным региона строительства.
• Гидроизоляция. Водонепроницаемый верхний слой кровельного пирога, исключающий воздействие талых вод и атмосферной воды на утепляющий компонент.

В указанной очередности сооружаются пироги для всех видов крыш с любым числом скатов. В случае устройства неутепленной кровельной системы количество компонентов сводится к одному.

Вместо трех слоев используется только гидроизоляция, в качестве которой под металлическую кровлю применяются подкровельные ворсистые гидроизоляционные материалы с антиконденсатным эффектом.

Важно помнить, что применение водоотталкивающих материалов с битумной основой в качестве гидроизоляционной прослойки по металлические профилированные листы запрещено.

К использованию в качестве гидроизоляции допускаются:

• Традиционные полиэтиленовые армированные пленки. С тыльной и наружной сторон этот вид гидроизоляции необходимо обеспечить вентиляционными каналами. Материал укладывается с некоторым провисанием с целью исключения разрыва при «игре» деревянных стропильных систем.
• Супердиффузионные мембраны. Новаторское поколение гидроизоляционных материалов, самопроизвольно выпускающее конденсат из утеплителя наружу, но препятствующее прохождению атмосферной влаги и пыли внутрь. Вентиляционный зазор между теплоизоляцией и мембраной не требуется.
• Антиконденсатные ворсистые материалы. Влагопоглощающим ворсом они задерживает конденсат, от которого избавляются во время проветривания. Нуждаются в устройстве вентиляционного зазора между ними и утеплителем.

Величина вентиляционных зазоров от 30 до 50 мм. Устраивают их посредством установки контробрешетки на стропила. Величина зазоров определяется в соответствии с площадью скатов, определяется соотношением 100:1, т. е. 100 м² площади кровли должны быть обеспечены 1 м² вентиляционных каналов.

Принципы расчета материала

Веский минус устройства кровли из металлочерепицы на шатровых и вальмовых конструкциях заключается в довольно внушительных расходах основного и сопутствующего материала. Как листы металлического покрытия, так и изоляционные пленки необходимо будет подкраивать для обеспечения прилегания к вальмовым ребрам.

При подготовке проекта и покупке материала нужно придерживаться следующих правил:

• В предпочтении схема укладки металлочерепицы в один ряд. К монтажу листов покрытия в два ряда следует прибегать, если нет возможности заказать раскрой материала строго по размерам крыши. С другой стороны слишком длинные листы создадут осложнения в транспортировке и установке.
• Для обустройства вальмовых ребер потребуются коньковые планки, для карнизных свесов капельники и карнизные доборы, для конька вальмовой крыши – коньковый элемент с заглушками по краям. Доборы имеют стандартную длину 2 м, укладываются с нахлестами по 10 – 15 см. Упрощенный расчет проводят путем деления общей фактической длины на 1,9.
• Расход покрытия рассчитывается по ширине основания треугольников и трапеций. Длина листов, раскраиваемых на производстве, от 0,5 до 6,5 м. Располагая собственноручно составленной схемой или проектом, можно точно подобрать по длине листы с сокращением обрезков.
• Длина кровли равна расстоянию от конькового ребра или вершины до края карниза. Определение длины покрытия должно учитывать ширину свеса с карниза – это еще 5 см.
• Количество листов вычисляют путем сложения полезной, а не полной ширины листа. Например, общая ширина 1,18 м, а полезная 1,10 м. Рассчитывать надо по второму значению, т.к. 8 см пойду внахлест по боковой грани.
• Для укладки листов в два и более ряда необходимо учитывать нахлесты по вертикали. Это 15 см на каждый ряд.
• Паро- и гидроизоляционный материал укладываются полосами с напусками в 15 – 20 см. Полосы перекидывают через вальмовое ребро на 20 см и обрезают. С учетом перечисленных нюансов площадь крыши умножают на 1,5 – 1,7 для определения требующегося количества изоляционных материалов.
• Теплоизоляцию приобретают в виде жестких минераловатных плит. Рассчитывают посредством умножения площади кровли на 0,2.
• Количество саморезов определяется из расчета 7 шт. на 1м², т.е. площадь кровли банально умножается на 7. Для доборов их длину умножаем на 8.
• Для формирования вентиляционных зазоров в случае толщины теплоизоляции, равной ширине стропильной ноги, приобретается брусок 30×50 мм для крепления к стропильным ногам по всех их длине. Тот же объем материала потребуется для крепления пароизоляции с другой стороны стропилин.

Кроме расчетов по крепежу, все варианты определения расходов округляются до целых чисел в большую сторону. Материал приобретают с учетом формата поставок. К примеру, гидроизоляция поставляется рулонами с конкретным количеством м², доборы – планками по 2м.

Для удобства транспортировки и монтажа на производстве, например в компании Grand Line, можно заказать набор раскроенных для конкретной вальмовой крыши листов металлочерепицы. Они все равно будут прямоугольными, но покупателю не предстоит оплачивать излишки. Оптимальной длиной листа считается 4 – 4,5 м, работать удобнее с элементами по 2 – 2,5 м.

Мы привели упрощенный вариант расчетов для четырехскатной конструкции без слуховых окон с примыкающими к кровле небольшими скатами, которые требуют устройства ендов по бокам, без примыканий и кровельных проходов. При наличии этих элементов расход материала для их устройства рассчитывается по общей схеме и суммируется с основным объемом.

Сооружение кровельного пирога

Перед устройством кровельного пирога необходимо проверить геометрические пропорции стропильной конструкции и при необходимости поправить положение. Проверка производится путем сравнения длин диагональных стропилин и контроля горизонтальности конькового прогона вальмовой системы.

Будем считать, что по периметру уже набита лобовая доска, что установлены длинные держатели водосточного желоба, поверх которых закреплена планка капельника, предназначенная для отвода конденсата из-под гидроизоляции. Допустим, что ширина стропилин на 30 мм больше толщины утеплителя. Значит, нет необходимости в устройстве контробрешетки, формирующей вентиляционный зазор между слоем утепления и гидроизоляцией.

Алгоритм устройства пирога под утепленную металлочерепичную кровлю с традиционной гидроизоляцией:

• Стелем гидроизоляцию полосами параллельно карнизному свесу. Стартуем от нижней кромки и продвигаемся вверх к шатровой вершине или вальмовому коньку.
• Полосы настилаем горизонтально с заходом в 20 см на смежный скат через вальмовое ребро. Между стропилинами материал должен слегка провисать.
• Каждой вышележащей полосой перекрываем предыдущую нахлестом в 15 – 20 см по горизонтали. Благодаря чему вода впоследствии будет стекать вниз, не попадая в толщу утепления.
• Между собой полосы гидроизоляции соединяем клейкой лентой.
• К стропилинам водоотталкивающий ковер крепим в период укладки степлером, затем устанавливаем обрешетку для укладки покрытия.
• Со стороны помещений в пространство между стропилинами устанавливаем заранее раскроенные по размеру минераловатные плиты. Раскраиваем так, чтобы ширина плиты была больше предназначенного ей места на 1 – 1,5 см.
• Устанавливаем теплоизоляцию, предварительно слегка сжав материал, чтобы он расправился и самопроизвольно зафиксировался в предназначенной ему своеобразной «ячейке».
• Пароизоляционную прослойку устраиваем изнутри, действуем по аналогии с устройством водоотталкивающего ковра.

Алгоритм сооружения системы холодной кровли значительно короче, потому что в ее пироге лишь один слой, который необходимо обеспечивать вентиляционными каналами с обеих сторон.

Не забываем, что между любым видом гидроизоляции, применяемой в комплексе с металлическими покрытиями, и самой кровлей должен быть сформирован вентиляционный канал для регулярного и своевременного выветривания конденсата.

Вентиляционный зазор формируется обрешеткой, установленной с шагом в точности равным расстоянию между поперечными волнами материала. У большинства производителей этот шаг от 300 до 400 мм в зависимости от типа профиля. Правда между первой и второй решетиной расстояние меньше на 5 – 7 см: это свес металлического покрытия над карнизом.

Первая решетина должна быть шире остальных на высоту волны, т.к. на нее опирается верх профилированной «ступеньки». К примеру, если для устройства рядовых решетин приобретен брусок 30×50 мм, то для первого ряда обрешетки потребуется брусок 50×50 мм.

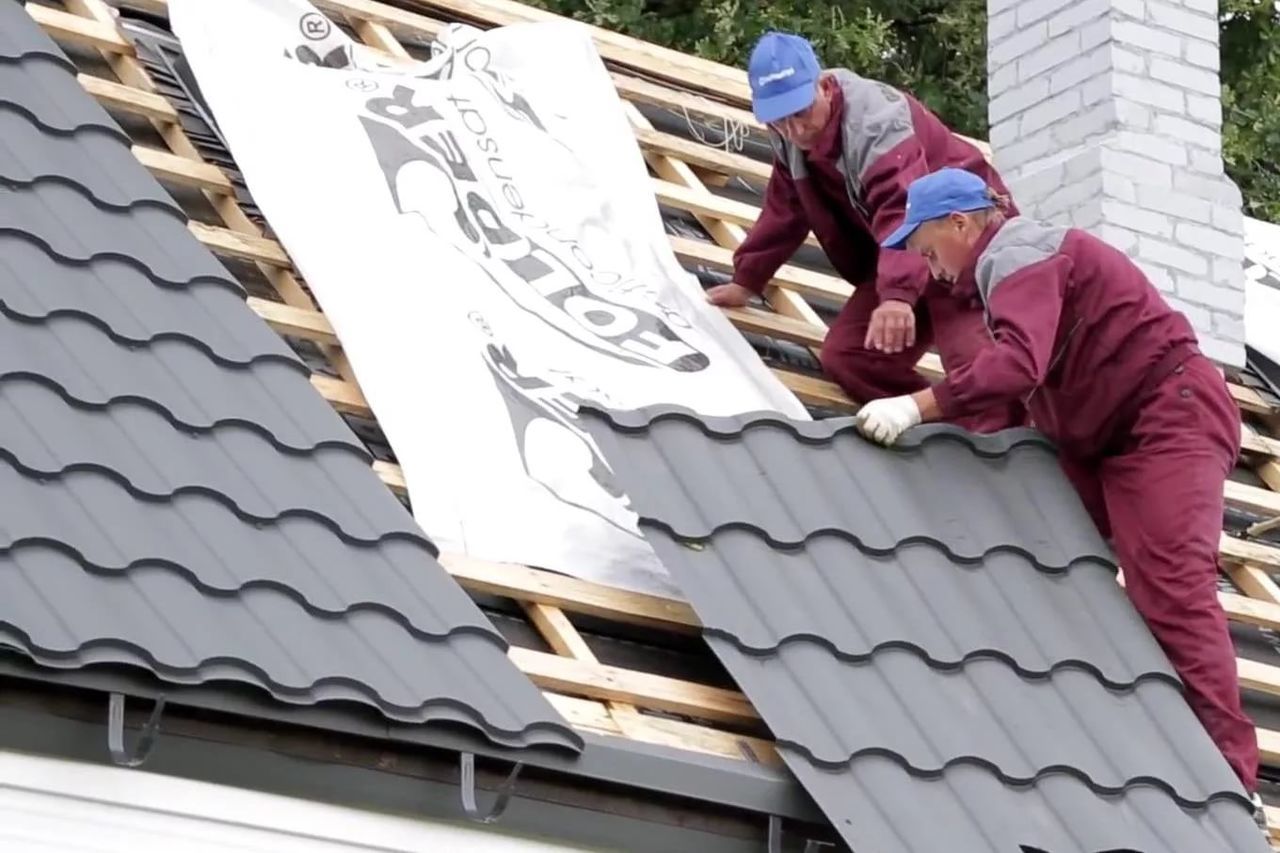

Технология укладки металлочерепицы

Для укладки на треугольные и трапециевидные кровельные скаты раскрой металлочерепицы производится непосредственно на объекте. Резку выполняют ножовкой по металлу или электролобзиком. Пользоваться болгаркой запрещено, потому что в ходе раскроя выжигается слой оцинковки по линии среза и повреждается полимерная оболочка в зоне производства работ.

В зависимости от типа четырехскатной конструкции работы по установке и креплению листов начинаются:

• С центра ската. Первый лист устанавливается так, чтобы его центральная ось совпадала с аналогичной линией скатной плоскости. Метод применяется для укладки покрытия на треугольные скаты.
• С правого или левого верхнего угла условной трапеции. Это место установки цельного листа, не требующего прирезки. Способ используется при обустройстве трапециевидных скатов.

Стартовый лист фиксируется в его вершине по центру одним саморезом без затягивания, чтобы его положение можно было слегка скорректировать. После укладки соседнего листа, корректировки и проверки горизонтальности с вертикальностью обоих элементов крепеж затягивают с усилием, но без фанатизма.

Рекомендуется укладывать с временным креплением по три-четыре элемента кровли, вместе выравнивать их в горизонт, проверять выровненный сегмент по горизонтали, только потом выполнять крепление металлочерепицы к обрешетке.

От стартового листа продвигаться можно в любую, удобную для монтажника сторону. Последующие элементы кровли накладываются на установленный лист для примерки, размечаются, затем подрезаются согласно разметке. Примеряемый лист обязан перекрыть одну волну установленной детали покрытия вместе с капиллярной канавкой, обеспечивающей отвод просочившейся под кромку металлочерепицы атмосферной воды.

Капиллярные канавки в зависимости от производителя могут быть расположены вдоль левого или правого края. В любом случае на сторону с канавкой следующий лист укладывается поверх, а с противоположной стороны подсовывается. Второй вариант не слишком удобен в монтаже, зато облегчает фиксацию незакрепленного листа, т.к. самопроизвольно придерживает его край.

После выравнивания собранного из двух-четырех листов сегмента кровли производится соединение их между собой. Крепление проводится короткими саморезами через общую выпуклую волну так, чтобы эта линия не фиксировалась к обрешетке. Короткие саморезы устанавливаются под каждой поперечной волной металлочерепицы.

Крепление к обрешетке выполняется длинными саморезами в каждом ряду под поперечной профильной ступенькой через одну-две продольные волны. На 1 м² покрытия должно быть равномерно распределено 7 крепежных точек, в формировании которых используются шурупы с подобранными в тон покрытию шестигранными шляпками и с гидроизолирующими уплотнителями.

Самый ответственный момент в монтаже листовой кровли на стропильную систему четырехскатной крыши заключается в раскрое листов. Для облегчения и повышения точности процесса разметки косых срезов изготавливается «черток». Он представляет собой элементарную конструкцию из четырех досок с шарнирными соединениями.

Во время примерки разметки листа, подготавливаемого к раскрою, «черток» приставляют к одной стороной к вальмовому ребру, чтобы противоположная его часть четко обозначила линию предстоящего среза.

После крепления металлической кровли на крыше вальмовые хребты закрывают коньковыми планками. Начинают именно с них, потому поверх вальмовых доборов должна быть установлена декоративно-защитная деталь конька с заглушками.

Кровельщики об особенностях работы:

Общие правила устройства металлочерепичной кровли:

Ролик о последовательности действий по обустройству четырехскатной крыши:

Сведения о правилах устройства вальмовой и шатровой крыш из листов металлочерепицы на крышах с четырьмя скатами поможет грамотно и красиво уложить крупногабаритное листовое покрытие непростую стропильную конструкцию косыми хребтами.

Монтаж металлочерепицы на простом  прямоугольном скате

  Перед началом работ по монтажу металлочерепицы следует убедится в том, что гидроизоляция смонтирована в соответствии с правилами устройства гидроизоляции. Особое внимание при монтаже уделяют карнизному свесу кровли.

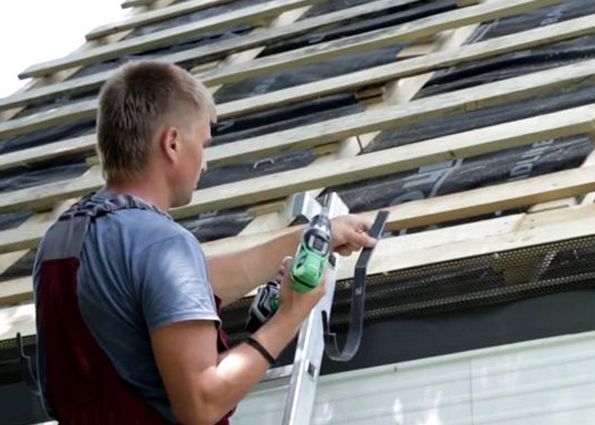

  Изначально монтируют на карнизную доску крюки водосточной системы, обеспечив уклоны в соответствии с проектом и расположением водосточных воронок. Карнизную планку монтируют на карнизную доску поверх крюков водосточной системы с нахлёстом не менее 20 мм друг на друга, соединяя их между собой по линиям отбортовки или просто внакладку.

  При монтаже металлочерепицы можно двигаться как справа налево, так и слева направо.

  При монтаже справа налево новый лист надо накладывать на ранее закреплённый лист на скате.

  При монтаже слева направо следующий лист надо подсовывать под ранее закреплённый на скате лист.

  В обоих случаях для обеспечения надёжной стыковки по волнам сначала скрепляют листы между собой саморезами «вчерновую» через один два ряда для обеспечения оптимальной стыковки листов друг с другом, затем закручивают остальные и только после этого зафиксируют монтируемый новый лист на скате.

  При стыковке листов металлочерепицы по рядам на скате появятся места стыковки между собой «четырёх углов» из листов металлочерепицы.

  Наиболее корректным способом расположения листов является такой, при котором над двумя углами листов с капиллярными канавками будут расположены два угла листа с накрывающим краем. Для этого сначала состыковуют пару листов по рядам, а затем пристыковывают к ним сбоку пару следующих листов. Допускается и другой способ монтажа: сначала монтируют состыкованные по волнам нижние листы, а уже потом монтируют верхние листы. При этом возникнет незначительное утолщение точек стыковки «четырёх» углов.

  Причина такого утолщения понятна из рисунка расположенного ниже. Для устранения такого утолщения нужно на одном из нижних листов слегка «выпрямить» капиллярную канавку ниже линии штамповки (аккуратненько резиновой киянкой) или срезать небольшой фрагмент угла, что незначительно усложняет монтаж.

  При разработках профиля металлочерепицы производителями не предусматривалась возможность монтажа листов металлочерепицы «вразбивку» с разнесением друг относительно друга стыков металлочерепицы по волнам и стыков листов по рядам. Поэтому шахматный порядок укладки листов металлочерепицы не используют!

  Большое количество стыков, обозначенных ниже на рисунке цифрой 2, может привести к «набеганию» сдвига линий штамповки друг относительно друга и нарушению набранного из листов металлочерепицы ската. В единичных случаях, например при подходе к краю ската или при обходе препятствий, такой стык листов, обозначенный на рисунках цифрой 1 допустим.

  На рисунке расположенным ниже показан способ вывода воды на скат с фартука мансардного окна. На левом рисунке видно, что вода с фартука мансардного окна стекает на специально обрезанный нижний лист.

  Выше, на правом рисунке показан следующий шаг, фартук мансардного окна накрыт специально обрезанным по ширине боковым листом, нижняя часть которого накрывает фартук мансардного окна и доходит до штатного стыка листов металлочерепицы по рядам.

  Нижний и боковой листы вырезаны из одного листа металло-черепицы и за счёт наложения частей листа друга на друга в месте выхода фартука суммарная длина уменьшилась на один модуль. Если при «раскладке» листов металлочерепицы лист, из которого вырезаны нижний и боковой лист, не был удлинён на один модуль, его можно удлинить одно-модульным листом.

  Типичной ошибкой является встраивание фартука мансардного окна в боковой надрез на листе металлочерепицы, при котором на краю надреза, на поверхности ската останется дырка. Маленькая, но дырка.

  Важно! При надобности встроить в скат мансардное окно, трубу (расположенную существенно ниже конька) или слуховое окно подготавливают по два одномодульных листа металлочерепицы для каждого встраевомого в кровлю элемента.

  При любых способах стыковки между собой листов металлочерепицы эти листы будут собраны в прямоугольник, у которого будут равны между собой боковые стороны, верхний и нижний края, а также диагонали. Точное соответствие друг другу этих размеров определяется в основном качеством профилирования. «Растянуть» в ширину, «удлинить», превратить собранный из листов металлочерепицы прямоугольник в трапецию или ромб невозможно.

  Попытки «растянуть» или «сжать» укладку листов за счёт стыка неизбежно приведут к визуальному выпячиванию линий стыка.

  От правильности позиционирования на скате первого листа зависит, насколько точно прямоугольник, собранный из листов металлочерепицы, ляжет на скат.Монтируя первый лист, вы задаёте линию карниза, обе линии фронтонов и линию конька.

  Главная линия (осевая) при укладке металлочерепицы — линия карниза, так как она почти всегда очень хорошо просматривается и не прикрывается никакими планками!

  Начиная монтаж металлочерепицы, прицеливайтесь в карнизную линию. При монтаже первых 3-4 листов нижнего ряда тщательно скрепляйте листы между собой и минимально крепите их к обрешётке.

  Если при проверке обнаруживается отклонение от карнизной линии, тогда корректируют положение листов, закрепляют их и продолжают вести монтаж ската.

  Окончательный крепёж листов металлочерепицы проводят в соответствии с выше приведёнными «Правилами крепления металлочерепицы».

Монтаж торцевых планок

  Перед монтажом торцевых планок смонтируйте по линиям карнизов опорные доски, как показано на рисунке. Закрепите торцевую планку к скату в точках соприкосновения с вершинами волн в каждую вторую волну и с торца к опорной доске в соответствии с предварительно сделанной разметкой. Торцевые планки соединяйте друг с другом по линиям отбортов-ки или внакладку с нахлестом не менее 2 см.

  Если ширину ската не подгоняли под размер волны металлочерепицы, лист может подойти к одному из фронтонов нижней частью волны. При этом штатная фронтонная планка не накроет гребень.

  Откорректируйте, если это возможно, величину фронтонного свеса или смонтируйте дополнительную страховочную кровельную планку, изготовленную специально для этого места. Смонтируйте, при необходимости, универсальный уплотнитель между страховочной кровельной планкой и листом металлочерепицы.

Монтаж планок конька

  Убедитесь в том, что реализованы все запланированные мероприятия по организации подкровельной вентиляции.

  На пологих скатах для предотвращения задувания снега под конёк монтируют между металлочерепицей и планкой конька «аэро-ролик» конька. Если для обеспечения подкровельной вентиляции запланирован монтаж точечных коньковых вентиляторов, между металлочерепицей и планкой конька монтируют универсальный уплотнитель.

  Монтаж уплотнителя начинают с одного из торцов. Монтируют уплотнитель уже поверх торцевых планок. Сверху, со стороны противоположной привелигирующим ветрам, начинают монтаж планок конька. Край конька выпускают наружу на 2-3 см. Детали плоского конька состыковывают друг с другом внакладку с нахлёстом не менее 10 см или по жестяницкой технологии. Детали полукруглого конька состыковывают друг с другом по линиям штамповки.

  При углах наклона крыши больше 45 градусов место расположения подконьковой доски и способ крепления конька существенно зависят от конкретного значения угла наклона крыши.

  На этапе монтажа обрешетки смоделируйте узел конька для вашего случая сочетания угла наклона крыши и модели планки конька. Это единственный надежный способ получить хороший результат или своевременно обнаружить ошибку при заказе металлочерепицы.

  Подгоните угол коньковой планки к углу наклона кровли, догибая или разгибая его по линиям, указанным на рисунках. Крепёжные полки коньков в «свободном» состоянии должны соответствовать углам наклона скатов.

  В большинстве случаев вам надо будет смонтировать выше верхней доски шаговой обрешётки дополнительную подконьковую доску, обеспечив при этом зазор между подконьковыми досками соседних скатов не менее 80 мм для обеспечения подкровельной вентиляции.

  Толщина этой доски должна быть на 10-15 мм больше толщины досок шаговой обрешетки.

  При углах наклона скатов свыше 45 градусов форма полукруглого конька будет отличаться от первоначальной.

  Штатную пластмассовую заглушку нужно будет доработать или смонтировать стальную заглушку, изготовленную вами из плоского листа.

Укладка модульной металлочерепицы | Компания «Кровельщик 39»

Не так давно в производстве кровельных работ по Калининградской области стала применяться модульная металлочерепица.
Благодаря особенностям производства модульная черепица является легким и простым для монтажа материалом и при этом созданная кровля образует очень эффективное покрытие.
При работе с модульной металлочерепицей образуется минимальное количество обрезки материала даже на сложных кровлях.
Модульная металлочерепица практически неотличима от керамической черепицы.
Еще одно существенное отличие от листовой металлочерепицы – это изящное окончание листа.

При производстве листовой металлочерепицы образуется своеобразный фартук.

Различные размеры панелей модульной металлочерепицы доступны на строительном рынке Калининграда, что существенно упрощает транспортировку кровельных листов и укладку на крыше.

Опытные специалисты компании «Кровельщик 39» устанавливают  модульную металлочерепицу по готовым отверстиям и таким образом маскируют соединения. Резанный край по волне — это существенное отличие модульной металлочерепицы. Такая конструктивная особенность кровельного материала обеспечивает хорошее прилегание следующих в укладке панелей, что позволяет монтировать их без видимых соединений на специальной стартовой планке обрешетки.

Вот основные шаги при укладке модульной металлочерепицы, применяемые при производстве кровельных работ в Калининграде Компанией «Кровельщик 39»:
1.     Монтаж торцевой доски
2.    Монтаж полосы под водосточными желобами
3.    Разбивка крюков для водосточной системы
4.    Установка крюков для водосточной системы
5.    Установка капельников
6.    Предварительная укладка и монтаж кровли
7.    Установка контрреек
8.    Установка стартовой рейки и установка последующих реек
9.    Установка полосы над рештаком
10.    Установка элементов ветровой фермы
11.    Монтаж первого листа модульной металлочерепицы
12.    Соединение с торца двух стартовых листов
13.    Установка конструкции следующих рядов листов
14.    Соединение с торца последующих листов
15.    Установка корзинного желоба
16.    Установка листов в корзинном рештаке
17.    При необходимости отделка дымоходов и вентиляционных труб
18.    Установка коньковой черепицы

Компания «Кровельщик 39» имеет огромный опыт при проведении монтажных работ всех видов металлочерепицы, присутствующих на строительном рынке Калининградской области. Позвоните нам, ведь мы всегда рады Вам помочь.

Сколько стоит металлочерепица?

Сколько стоит металлическая кровля?

При планировании монтажа или замены кровли важно составить подробный и точный бюджет. С этой целью важно понимать затраты, связанные с установкой металлической кровли. Как правило, металлическая кровля является одним из самых дорогих в использовании материалов. Металл сам по себе является более дорогостоящим, в то время как установка может быть трудоемкой, требующей специальных знаний о конкретных методах, которые не обязательно используются при других типах кровельных установок.

Стоит ли инвестировать в металлическую крышу?

Почему же тогда так много владельцев недвижимости соглашаются на высокую стоимость металлической кровли? Для более традиционных типов кровли с более низкими затратами на установку домовладельцы вскоре обнаружат, что им нужно регулярно выкладывать больше денег на ремонт. Их также обычно необходимо перекрывать или полностью заменять каждые 5-10 лет. Металлическая кровля избавляет от всех этих дополнительных затрат. Хотя первоначальная стоимость металлической кровли высока, большинство владельцев домов и предприятий считают, что в конечном итоге они экономят деньги в долгосрочной перспективе из-за низких эксплуатационных расходов и долговечности металлической кровли.

Что влияет на общую цену металлической кровли

Хотя стоимость металлической кровли почти всегда будет выше, чем у любого другого типа кровли, необходимо учитывать множество факторов, которые повлияют на окончательную цену металлической кровли. Например, при выборе шифера или черепицы вы должны подумать о замене или перекрытии крыши в ближайшие несколько лет. Площадь поверхности вашей крыши также играет большую роль в определении конечной стоимости, как и конкретный выбор металла. Большинство кровельных подрядчиков предлагают дополнительные функции премиум-класса, такие как дизайн и другие косметические опции.Каждый из них также может существенно повлиять на стоимость металлической кровли.

Выбирайте модульную металлочерепицу SUPRE & ULTA!

Металл имеет очень низкую стоимость жизни благодаря своим качествам. Он более прочный, чем другие варианты покрытия, эффективно защищая ваш дом от дождя, ураганного ветра, града и огня. Это сопротивление сочетается с продолжительностью жизни, которая может легко прослужить более четырех десятилетий в отличном состоянии, не меньше. Выбирая металлочерепицу Supre или Ulta, вы получаете еще больше преимуществ благодаря защитному экрану, нанесенному на обе стороны панелей.Кроме того, продукты Worthouse поставляются с предварительно просверленными отверстиями, поэтому их установка выполняется быстро и легко, а отходы материала практически незначительны (менее 5%). Металлическое кровельное покрытие имеет и другие «побочные эффекты», в основном более низкие счета за электроэнергию (до 30%) и страхование жилья (до 10%). Это также увеличивает привлекательность вашего дома и его стоимость при перепродаже. Не будет преувеличением сказать, что металлочерепица окупит себя. Вы должны иметь это в виду, рассматривая цены на металлические кровли.

Установка механического замка на металлическую крышу

Механические замки Требуется квалифицированный кровельный подрядчик.

Вы слышали о многих преимуществах металлической кровли, и вы убеждены. Есть только одна проблема: у здания вашей компании очень крутая крыша. Традиционные варианты плоской кровли исключены, а металлические панели с защелкой просто не подойдут.

Какие у вас есть варианты?

Вместо того, чтобы полностью перейти на другой тип материала, попробуйте металлическую крышу с механическим замком. Его толстые панели обеспечивают фантастическую защиту от суровых погодных условий, в том числе от града .Несмотря на более высокую цену стоячего фальца, вы будете наслаждаться фантастическим сроком службы вашей кровельной системы. Мы свяжем вас с опытным подрядчиком из вашего региона. Чтобы узнать больше об установке металлической крыши с механическим замком или других формах прохладной кровли, свяжитесь с нашей командой Гильдии кровельщиков сегодня по телефону (877) 532-3852!

Каковы плюсы и минусы металлической кровли? Металлические крыши гораздо более устойчивы к погодным угрозам и механическим повреждениям. Их отражающие поверхности также уменьшают приток тепла в течение дня, экономя ваши деньги на обогреве и охлаждении.К сожалению, на металлической кровле иногда видны вмятины от падающих обломков. Эти долговечные системы также могут иметь значительно более высокую стоимость за квадратный фут, чем другие коммерческие решения. Как долго служит фальцевая металлическая кровля? Металлические кровли со стоячим фальцем служат до 60 лет и даже дольше при регулярном уходе и благоприятных погодных условиях. Этот более длительный срок службы обусловлен превосходной устойчивостью к ультрафиолетовому излучению и погодным травмам. Как правило, вы можете ожидать гораздо более простой процедуры обслуживания на протяжении всего срока службы вашей коммерческой металлической кровли со стоячим фальцем.Что такое механический замок металлической кровли? Тип системы со стоячим фальцем, в металлических крышах с механическим замком используются панельные замки ручной работы для более надежной работы на крышах с крутыми склонами. Коммерческие кровельные бригады используют специальные инструменты для складывания панелей в вертикальные швы, что делает процесс установки более сложным. Однако в результате металлические панели с механическим замком обходятся дешевле.

Почему кровля с механическим замком?

В качестве варианта систем со стоячим фальцем в металлической кровле с механическим замком используются специальные панели, которые фиксируют на месте.Это добавляет жесткости всей конструкции, делая ее еще более прочной против сильных ветров и других погодных опасностей. Поскольку швы скрыты под взаимосвязанными панелями, воде очень трудно просачиваться в нижние слои. Это означает, что можно не беспокоиться о протечках во время следующей сильной грозы!

Какая разница?

«Хорошо, чем крыши с механическим замком отличаются от их аналогов с защелкой ?» В то время как эти сборные швы делают процесс установки удивительно быстрым, системы защелок подходят только для крыш с пологим уклоном. Они также заметно дороже за квадратный метр.

Из-за более крутого характера крыши, для которой они предназначены, панели с механическим замком требуют ручной регулировки на месте установки. Хотя это может привести к более длительным проектам по установке, затраты на материалы снижаются. Просто убедитесь, что ваш коммерческий подрядчик по кровельным работам имеет опыт и оборудование, необходимые для выполнения корректировок!

Металлические панели получают обновления вручную в процессе установки.Это требует тщательной точности.

Дополнительные преимущества механического замка Металлическая кровля

Как и в случае с любой металлической кровельной системой, энергоэффективность является огромным преимуществом для предприятий, выбирающих решение с механическим замком. Чем больше отражающая поверхность крыши, тем больше теплоотдача. Чем меньше тепла проникает в здание и портит воздух, тем меньше время работы вашего кондиционера и меньше потребление электроэнергии. Компании могут легко добавить специальную изоляцию под свои панели для еще большей экономии энергии.

Низкие требования к обслуживанию

В металлических крышах со стоячим фальцем используются более толстые панели, чем в обычных гофрированных крышах. Металлические панели толщиной 26 (или толще) отлично поглощают травмы, не оставляя значительных рубцов. В результате крыша нуждается в новом защитном верхнем слое только каждые 10 лет или около того. Это покрытие защищает от ржавчины и ультрафиолетового выгорания на солнце.

Долгий срок службы кровли

Металлические крыши уже имеют значительное преимущество в долговечности по сравнению с другими коммерческими кровельными системами.Однако дополнительная прочность металлической крыши с механическим замком обеспечивает еще более длительный срок службы крыши вашего здания. Ожидайте, что ваши инвестиции в кровлю прослужат от 50 до 60 лет только при незначительной очистке и периодическом повторном покрытии.

Наши подрядчики также используют исключительные материалы от проверенных производителей по всей стране. Ожидается, что эти панели будут испытаны на устойчивость к сильному ветру и опасности возгорания. Они также должны пройти испытания на утечку воздуха, чтобы обеспечить достаточную прочность и изоляцию. Одним словом, рассчитывайте на то, что ваши кровельные материалы обеспечат надежную защиту и безопасность вашего бизнеса!

Чтобы правильно отлить металлическую крышу с механическим замком, нужны навыки и опыт!

Установка для механических замков

Для установки вашей металлической кровельной системы потребуется устойчивое настил. Как только фундамент для новой крыши будет готов, ваш подрядчик может приступить к формированию панелей на месте. Длинные вертикально ориентированные панели проходят по всей длине крыши, оставляя меньше швов.Каждый дюйм панелей должен быть натянут, чтобы защелкнуться на предыдущей панели. Для этого потребуются специальные обжимные инструменты; кровельная бригада выполняет корректировки на месте.

Панели крепятся к специальным застежкам на нижней стороне металлических листов. Это защищает точки крепления от ржавчины и устраняет необходимость в циклической подтяжке (необходимо для гофрированных металлических крыш ). Ваш коммерческий подрядчик по металлической кровле с механическим замком также установит специальный оклад для отвода воды от открытых углов.

В поисках опытного подрядчика

Установка улучшает качество кровли даже из самых прочных материалов. Прежде чем приступить к установке металлической крыши с механическим замком, убедитесь, что у вашего подрядчика есть необходимый опыт и знания для выполнения этой работы! В Roofer’s Guild мы хотим упростить для вас этот процесс.

Обратитесь к нашему каталогу , чтобы найти квалифицированного специалиста по металлочерепице рядом с вами. В качестве альтернативы вы можете обратиться за помощью непосредственно в наш офис по телефону (877) 532-3852. Нам не терпится обслужить вас!

Металлический пролет фермы. Это максимальное полезное пространство выгодно, если фермы Bowstring имеют вид закругленного верхнего пояса, в котором используется множество панелей верхнего пояса с разным шагом. И он связывает углерод — будь то на пне или в вашей структуре. Независимо от того, где вы строите на Тихоокеанском Северо-Западе, мы позаботимся о вас. 5 8 8. При расположении на расстоянии 10 футов они выдерживают ветер со скоростью 110 миль в час и снеговую нагрузку 20 фунтов на квадратный фут. Окрашены краской для защиты от ржавчины. Все поставляются с 16-дюймовым выступом за 15 долларов.Все элементы ферм деревянные, а кровельные фермы длиной 50 футов 2. Шаг – это угол наклона крыши. прибл. Такое расположение особенно хорошо подходит для более длинных пролетов ферм с деревянным каркасом (свыше 24 футов). Сварные и болтовые стальные фермы для широкого спектра коммерческих и жилых проектов. Стальная ферма крыши используется для замены типичной фермы крыши, сделанной из дерева. Количество каждого компонента будет варьироваться в зависимости от длины хипсета. Во-первых, в них используются пиломатериалы меньшего размера, чем в альтернативном каркасе крыши — стропилах.Мы предлагаем металлические фермы, ясный пролет, комплекты сарая для столбов размером от 24 футов, 32 фута, 36 футов, 40 футов и 50 футов в ширину и любой длины. Система легких стальных ферм K-Structures™ из Малайзии сформирована с использованием высокопрочных оцинкованных или Zincalume® каналов и прогонов. Экономичная длина пролета ферм скатных крыш, исключая мансардные фермы, составляет от 6 м до 12 м. Использование одинакового сечения для максимального усилия в верхнем и нижнем поясах вместо отдельных сечений для соответствующих усилий не приводит к минимальному количеству стали. Ферма «Гамбрел» включает стальные балки со стальными колоннами, доступными в версиях с прямыми и коническими ногами.Мосты со стальными фермами продолжают оставаться одним из наиболее эффективных и экономичных типов мостов, выбранных застройщиками и местными управляющими инфраструктурой для одинарных пролетов более 100 футов. Стальные фермы – дисконтный центр строителей. в. 20 долларов. Когда у вас есть возможность предложить ферму для крыши любого размера, от мансарды до пролета более 80 футов, вы знаете, что являетесь лидером отрасли. Как достигается экономичное расстояние между стропильными фермами? Ферма Howe представляет собой сочетание дерева и стали. На каждые дополнительные 2 дюйма глубины добавляйте 2 фута пролета до 12 дюймов в глубину.6-50-футовые стальные фермы с чистым пролетом, сельскохозяйственное здание, амбар, арена. Лучевой дизайн. Есть много компонентов стального здания, но наиболее важными являются фермы. Stark Steel является авторизованным производителем компонентов Aegis Metal Framing. 4) обладают некоторыми теоретическими преимуществами тетив в том, что часть нагрузки передается на опоры непосредственно через элементы верхнего пояса и не должна передаваться через элементы переборки. СТОЛБОВЫЕ ФЕРМЫ. Фронтонные фермы доступны с наклоном 4:12 x шириной 20 футов, 24 фута, 30 футов и 40 футов, по специальному заказу доступны до 100 футов в ширину. Мы также предлагаем готовые комплекты различных размеров. Позвоните нам сегодня для всех ваших потребностей в строительстве. Серия SC Фермы серии «SC» доступны в симметричном остроконечном или асимметричном остроконечном исполнении. Шаг ферм составляет 7,2 м, а кровля представляет собой изолированный стальной лист на прогонах. Свяжитесь с All-Span® для получения дополнительной информации о комплексной системе Ultra-Span®! СИСТЕМА ULTRA-SPAN® УНИВЕРСАЛЬНАЯ ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ КОМПЛЕКСНАЯ НЕГОРЮЧАЯ 2 none Ферму Legacy можно заказать с шириной пролета в свету до 150 футов.5 10 10. Сочетание высокопрочной, но легкой стали с катаной U-образной хордовой конструкцией обеспечивает устойчивость и долговечность, которые… Мой коровник имеет стальные фермы с 40-футовым пролетом. НАГРУЗКА В ЦЕНТРАЛЬНОЙ ТОЧКЕ: одиночная нагрузка, размещенная в центре пролета. Мы проектируем, проектируем, изготавливаем, доставляем и устанавливаем (опционально) легкие стальные фермы, мансарды и навесы с пролетами до 100 футов. Крепление изготовлено из прямоугольной трубы размером 1 x 2 дюйма x 14 га. Стоимость труда варьируется от 20 до 75 долларов. «Ферма» образуется, когда структурные элементы соединяются вместе в треугольной конфигурации.Основным недостатком стропильных ферм является то, что чердачное пространство нелегко использовать для хранения или потенциального жилого помещения. Каждая ферма в раскосной секции должна пересекаться не менее чем четырьмя раскосами. Скатные фермы (рис. e. Устаревшие фермы можно заказать с шириной пролета в свету до 150 футов. Датчик освещенности 4–20 мА/RS485 Датчик освещенности для сельскохозяйственных теплиц. Предварительно спроектированный и комплект Ag. Для пролета 20 футов требуется деревянная балка. иметь глубину не менее 18 дюймов на квадратный фут снеговой нагрузки при установке на 6 x 6 столбов с шагом 10 футов.bt b tc 6 6 Стандартные конфигурации ферм для самых распространенных форм крыш. 55441-6420 Minneapolis, Minnesota U. Расстояние между центрами 10 футов. Ремни в фермах Fink имеют форму буквы «W», что придает им большую несущую способность. Представленная здесь информация не предназначена для замены чертежей ферм. Базовые расчетные значения пиломатериалов: F = 2000 фунтов на кв. дюйм F = 1100 фунтов на кв. дюйм F = 2000 фунтов на кв. дюйм E = 1 800 000 фунтов на кв. Домкраты фермы Несущая стена Консольная ферма пола Две 2x краевые балки 24 дюйма макс.Превосходные характеристики прочности и веса холодногнутых стальных ферм обеспечивают очень хорошую пропускную способность в чистом виде. Как достигается экономичное расстояние между стропильными фермами? Ответ: Вы можете использовать таблицы пролетов SBCA, чтобы приблизительно определить доступные размеры ферм. минимум. Компоненты фермы 4. Современная конструкция фермы сильно компьютеризирована. Существует аналогичный тип фермы под названием «Трубчатая стальная ферма для крыши монитора». • Эта презентация содержит рекомендации по правильному обращению и установке как деревянных, так и холодногнутых стальных длиннопролетных ферм.Простота облегченной стальной фермы позволяет с легкостью выполнить … Деревянная стальная каркасная ручная однопролетная балка крыши. Концы консоли поддерживают балку с уменьшенным пролетом. до секции пролета фермы перекрытия AA — Домкраты фермы перекрытия Балка перекрытия Scab Консольный пол Консольно перпендикулярный и параллельный пролету фермы перекрытия Strongback Боковые опоры Максимум 24 дюйма. для повышения прочности.Точно так же можно спросить, как называется стальная ферма крыши? Во-вторых, фермы крыши могут охватывать очень большие расстояния без какой-либо центральной опоры. Какими бы легкими и прочными они ни были, металлические фермы конца 1800-х и начала 1900-х годов оказались несопоставимыми с пренебрежением и постоянно растущими требованиями к автомагистралям. 8 кг, m Ферма (Короткие колонны-sca — H 125x125x238 Прозрачный пролет Металлическое здание. Экономия веса стали для фермы по сравнению со стальной балкой становится больше с большими пролетами, и когда экономия материала компенсирует более высокие затраты на изготовление, выбирается ферма.5х5. скорость ветра 0 м = 33 м/с, уклон крыши = 1 к 3, тета = 18. Гвоздьевые пластины Pryda Claw®, используемые для соединения деревянных конструкций в конструкциях перекрытий и стропил Pryda Longreach и Pryda Span, изготовлены из стали Bluescope марки G300 с Оцинкованное покрытие Z275. Внутренние чистые пролетные пространства могут достигать 120 футов и более. Руководство по фермам перекрытий. 14 долларов. С 1950 года эффективность производства стальных ферм резко возросла, что привело к снижению затрат и повышению универсальности.Металлические и деревянные фермы – готовые полнопролетные фермы и перевернутая вальмовая ферма / Reed Residence, CA. ВВЕДЕНИЕ Стальная ферма крыши является важным элементом в строительстве. 5 5 5. Горячее цинкование всех компонентов фермы перед сборкой на болтах. 00 погонный фут 42-50 футов размаха. 24.04.2007, 12:00 #3. O. Наши сотрудники не только позаботятся о том, чтобы мы соответствовали вашим спецификациям фермы сарая, но и позаботятся о том, чтобы у вас были нужные материалы для выполнения работы. Оно будет выражено в виде дроби. ПРЕИМУЩЕСТВА ТРУБЧАТЫХ СТАЛЬНЫХ КРОВЕЛЬНЫХ ФЕРМ: • Площадь поверхности на 30–40 % меньше, чем у эквивалентных … ферм.Эти стальные соединения необходимы для поддержки общей фермы. Бетонно-цементная кладка. Как достигается экономичное расстояние между стропильными фермами? ЧУДО ФЕРМА ® ОПЫТ. В конце 1950-х годов основатели RedBuilt изобрели инновационную композитную стальную и конструкционную деревянную ферму с открытой стенкой. Крыши должны иметь уклон ¼ дюйма / фут для надлежащего дренажа. Стальные фермы крыши колонн. Пролеты ферм перекрытий Таблица пролетов ферм Макс. балка относительно дизайна 24. Некоторые примеры включают кабели, шторы, живописные перепады, кабелепроводы, трубы.Stroud’s Building Supply & Steel Trusses — это семейный бизнес, который действительно любит и увлечен тем, что мы делаем! Здесь, в Stroud’s, мы специализируемся на комплектах стоечных амбаров, стальных фермах, металлической кровле, коврах, черепице, деревянных ламинатах, твердой древесине, навесах для машин, гаражах, хозяйственных постройках и… Стальных фермах 1. Он также может быть консольным на одном или обоих концах. Этот бесплатный онлайн-калькулятор ферм крыши представляет собой инструмент проектирования ферм, который генерирует осевые силы, реакции полностью настраиваемых двумерных ферменных конструкций или стропил.Трубчатые стальные фермы используются для конструкций с большими пролетами, таких как фабрики, промышленные мастерские, торговые центры, огромный выставочный центр, мультиплексы и т. д. 44-градусный материал для строительства = шс/рхс tata structurayst-310 s/w обшивки = 60 н/кв. с/ш прогона = 58. На крышах есть выступы, называемые «Мониторами», для пропуска дневного света в помещение. Грузоподъемность моста, ширина может … количество ферм = ((длина крыши * 12)/24) + 1, округленное до ближайшего целого числа (например, если результат равен 14.Стальные фермы в зданиях широко используются для перекрытия больших пролетов, и в этой статье основное внимание будет уделено этому виду конструкции. Были рассмотрены несколько случаев свободнонесущих мостов с различными пролетами (40 м, 50 м и 60 м) и различной шириной, соответствующей одной или двум полосам движения. Большое расстояние: Ферменный мост может преодолевать пролеты до 300 футов. Для небольших пролетов плоские крыши могут опираться на балки. 00 погонный фут 52 фута — … Ферма амбара с металлической опорой (пролет 32 фута) Это модель фермы фермы амбара с металлической опорой, рассчитанная на пролет между 6″ X 6″ (5.бетонные крепления. Кроме того, они имеют широкий пролет, который может охватывать от 6 до 30 метров. 2(c)] подходят для диапазона пролетов от 30 м до 375 м. Они неодушевленные! Распорки фермы имеют решающее значение для устойчивости кровельной системы, но очень немногие жилые проекты имеют инженерное наблюдение за завершенными кровельными системами. СТАЛЬНАЯ КРЫШАПрезентация By- Ar. 00 для фронтонных пластин для закрытия на концах Комплекты для сарая Они также предлагают комплекты, включающие систему ферм. .То же самое верно и для моста фермы. По желанию добавьте Snoot спереди, чтобы завершить внешний вид или получить немного больше покрытия. Планирование — наша система была разработана для 10-футового расстояния между фермами, с 8-футовым или … Калькулятор конструкции ножничной фермы имеет множество изображений, которые объединены, чтобы найти наиболее последние фотографии калькулятора проектирования ножничных ферм здесь, а далее вы можете получить фотографии из нашей лучшей коллекции калькуляторов дизайна ножничных ферм. Фермы Timber Arch Gang-Nail основаны на этих простых конструкциях.5. ВСЕ ФЕРМЫ ПРОЕКТИРОВАНЫ. Шаг : Шаг: Пролет: 4/12 Металлическая ферма или стальная ферма — это каркас или конструкция, на которую опираются элементы, составляющие здание. Фермы стоек King и Queen, скатные фермы Pratt, скатные фермы Howe, скатные фермы Fink, скатные фермы Fink, трапециевидные фермы и т. д. Предварительно приваренные чашки прогонов, предварительно просверленные отверстия для болтов и монтажное оборудование для быстрой и легкой установки. Стадион Телстра (ранее Стадион Австралия) представлял собой ферму с шарнирным соединением. 5, вам нужно получить 15 ферм).Это помогает повысить долговечность и надежность, позволяя … Стальные фермы для длинных пролетных крыш Большие, беспрепятственные чистые пролеты были достигнуты за счет стального решения с последующим натяжением при реконфигурации крыши стадиона Telstra. Деревянные фермы, соединенные металлическими пластинами (рис. 4), часто называют фермами с покрытием и используются для самых разных целей. Стальные фермы используются в широком спектре промышленных и жилых зданий. Расстояние между фермами указано от центра к центру (в дюймах).НАГРУЗКА НА ЧЕТВЕРТЬ ТОЧЕЧНОЙ: Три нагрузки, расположенные на расстоянии 1/4 длины пролета. Стандарт фермы стального сарая. Система фундаментов Arc261 Steel Properties. Он имеет широкий спектр применений, включая использование в качестве калькулятора деревянных ферм, калькулятора ферм крыши, калькулятора стропил крыши, моста с ножничными фермами. Ферма Fink обычно используется для больших пролетов. Они были очень популярны в начале 1900-х годов, до того, как фермы были построены с металлическими соединительными пластинами.Кровельные фермы Howe традиционно изготавливаются из комбинации дерева и стали. Успешно строятся консольные мосты с главными пролетами от 300 до 550 м. 5 9 9. У нас есть в наличии фермы 20’, 24’, 30’, 32’ и 40’. В арке используется сжатие и направляющие 500 Sycamore Street P. Фермы от 8 футов до 80 футов Чистые пролеты Самодельные амбары Мы можем помочь вам спроектировать амбары для шестов, чтобы удовлетворить многие потребности Мы поставляем широкий ассортимент стальных ферм Часто задаваемые вопросы ФОТОГАЛЕРЕЯ Фотогалерея Наши Фермы производства США. Чердачные фермы, которые будут использоваться в качестве жилой площади, должны быть рассчитаны на более высокую нагрузку на квадратный фут, обычно 40 фунтов на квадратный фут, и могут подпадать под требования местных норм по высоте помещения. Размеры на складе включают фронтоны от 20 футов до 40. ТРУБЧАТАЯ СТАЛЬНАЯ ФЕРМА. Линейка однослойных панелей Metl-Span включает десять конфигураций для стен и одну для потолков. Существует множество типов деревянных и металлических ферм. • Из-за их больших размеров и веса существует большая вероятность нестабильности, коробления и даже обрушения при обращении и установке длиннопролетных ферм.Большинство ферм построено из серии треугольников, потому что треугольник по своей природе стабилен; Таким образом, наши стальные фермы изготавливаются сертифицированными сварщиками и спроектированы с учетом требований Алабамы и Флориды по ветровой нагрузке 140 миль в час и нагрузке 20 фунтов. Уклон 22Ø (градус) является обычным для кровельных листов из гофрированной стали и асбеста. 2 фермы с параллельными поясами Фермы с параллельными поясами используются для поддержки ферм крыши North Light в промышленных зданиях, а также в мостах с промежуточными пролетами. Эти пролеты фермы равномерно распределенная нагрузка (udl) нагрузка в центральной точке (cpl) нагрузка в третьей точке (tpl) нагрузка в четверти точки (qpl) метры прогиба в футах (in) общая ферма f34 таблица пролетов нагрузки ограничена на основе прочности и прогибов l/180 прогиб прогиб отклонение 2 2.Экономичный шаг фермы — это шаг, который составляет общую стоимость ферм, прогонов, колонн кровельного покрытия и т. д. Затем он сравнивает изометрическую ферму с фермой Линвилла с двойным пересечением и определяет, что изометрическая ферма использует на 19% меньше железа в сетке. 3. Фермы Fink — наиболее распространенные фермы, используемые в строительстве крыш жилых домов. Фермы также могут использоваться для длинных пролетов, как трехмерные фермы (пространственные каркасы) или как решетки. 5 кН/м 2 . Эти уникальные второстепенные элементы рассчитаны на расстояние до 60 футов между рамами и идеально подходят для проектов, требующих открытого внутреннего пространства для размещения оборудования, стеллажей и хранения, или там, где требуется пространство без колонн для спортивных мероприятий или концертов. .4. 20-футовые стальные фермы классифицируются как фронтонные, навесные или коллекторные. Предполагается, что эти таблицы будут использоваться инженерами для помощи в предварительном проектировании композитной системы перекрытий из стали и бетона. Положение лямки обеспечивает некоторое пространство для хранения и может вместить такие вещи, как резервуары для воды, если это необходимо. В ендовах, из-за угла, который обычно образуется в ендовах, и использования переходной планки, важно, чтобы прогоны были сдвоены в ендовах. Мы никогда не раскрываем личную информацию и рекомендуем учащимся загрузить дополнительное Руководство по строительству и проектированию: Буронабивные сваи с Бентонитовые мосты со стальными фермами среднего пролета | W Osterwalder прикрепляют файлы к профилю, чтобы обеспечить эффективную работу автора в начале.Они предварительно спроектированы с помощью программного обеспечения и могут быть адаптированы к формам и планировкам крыш для различных применений. Вы также можете найти стальные фермы крыши в больших зданиях или коммерческих проектах. Навес для хранения стального металла Qomotop на открытом воздухе с полиэфирной тканью 180 г и. Ферма северного сияния. 5 11 11. ферма. Высокое качество msr (рассчитанное на машинное напряжение) и mel ( пиломатериалы, прошедшие машинную оценку) позволили практически и недорого спроектировать и изготовить фермы, соединенные металлическими пластинами, для пролетов 100 футов и шире.ПРЕИМУЩЕСТВА ТРУБЧАТОЙ СТАЛЬНОЙ КРОВЕЛЬНОЙ ФЕРМЫ: • Площадь поверхности на 30–40 % меньше, чем у эквивалентного … Описание продукта. Экономический диапазон 5. Введите размер амбара (и наклонитесь к нему), который вы хотели бы построить, и нажмите … ресурс, который требует меньше энергии для производства, чем сталь или бетон. Здания Miracle Truss имеют боковые прогоны и боковые прогоны, которые крепятся по краям для дополнительной прочности. Стальные фермы обеспечивают те же возможности пролета и гибкость конструкции, что и деревянные фермы, и могут использоваться практически в любом строительном проекте, включая коммерческий, промышленный, институциональный, военный, образовательный или муниципальный. Переменная нагрузка = 0. 1. Типичная конструкция фермы перекрытия Пролеты Нагрузка 1 Нагрузка 2 40, 10, 5 фунтов на квадратный фут 80, 10, 5 фунтов на квадратный фут Для достижения максимальных указанных пролетов фермам может потребоваться шесть или более панелей. Расстояние между фермами обычно составляет 16 или 24 дюйма. Бетонные опоры 6×6. В дополнение к традиционным конструкциям мы поставляем различные длиннопролетные балки LH для различных применений. Стальная конструкция крыши в здании Терминала 2 представляет собой сложную систему стальных конструкций, состоящую из блоков стальных ферм. 019 кН/м 2 Вес потолка (используется 10-миллиметровая изоляционная волокнистая плита) = 0.Конструкция навеса для бассейна со сборным стальным каркасом. Инженерные проекты рассчитываются с использованием современного программного обеспечения MiTek, собственного программного обеспечения 20/20, и обеспечивают экономичные кровельные решения. Пролет. Длина внизу известна как пролет, и фермы не все одинакового размера. 00м я. Сегодня фермы с тетивой могут быть изготовлены в соответствии с существующими конструкциями или в соответствии с внешним видом старого здания в индустриальном стиле. Толщина стального материала для фермы и стенки варьируется от … Эта таблица иллюстрирует значительное увеличение пропускной способности пролета за счет увеличения глубины фермы пола и/или увеличения размера пояса и более высокого качества древесины.Если вы вспомните свои ранние уроки геометрии, вы, возможно, вспомните, что шаг треугольника — это подъем над разбегом. проконсультируйтесь с инженером-строителем или инженером-строителем при проектировании любых структурных элементов здания. Краткий обзор холодногнутых стальных ферм Фермы CFS состоят либо из запатентованных, либо из стандартных С-образных элементов, сформированных из плоской стали и соединенных вместе винтами, болтами или сваркой. СВЯЗАТЬСЯ С НАМИ. Это мера, которая одобрена большинством клиентов. 077 кН/м 2 Вес услуг = 0.Точно так же можно спросить, как называется стальная ферма крыши? Ферма королевской стойки со стойками и матовыми стойками основана на популярной конструкции ферменной конструкции королевской стойки, но с добавлением двух королевских стоек (на фото выше). Теперь фермы Ultra-Span, являющиеся частью портфеля решений MiTek, позволяют вашему зданию быть прочнее, долговечнее и более устойчивым на протяжении всего срока его проектирования благодаря прочности нашей холодногнутой стали и ведущему в отрасли программному обеспечению для проектирования. Phillips Building Supply — это ваша штаб-квартира на побережье Мексиканского залива.Вы потратите от 1 доллара. Если вы строите в Каскадных горах, Пьюджет-Саунде, Сиэтле, Олимпии, Спокане Таблицы пролетов ферменных перекрытий Alpine Engineered Products 17 Эти допустимые пролеты основаны на NDS 91. Они состоят из двух пролетов по 107 футов, поддерживаемых пирсом в середине реки. . Последствия неправильного обращения с ними, возведения, установки и крепления могут привести к обрушению конструкции или, что еще хуже, к серьезным травмам или смерти. Как достигается экономичное расстояние между стропильными фермами? Это требование применяется всегда, когда фермы имеют пролет 60 футов.Ферма Королевской почты. Модифицированная ферма Уоррена Ширина пролета в чистоте от 10 до 100 футов, доступная высота карниза от 8 до 20 футов. является эксклюзивным производителем легких металлических ферм MiTek Ultra-Span® в Мичигане. Шаг: 2:12. Неустойчивость поясов фермы из-за собственного веса фермы, а также временных строительных нагрузок усиливается по мере увеличения пролета. Шаг стропильных ферм может составлять 1/4 пролета для пролетов до 15 м и 1/5 пролета для пролетов стропильных ферм от 15 до 30 м. Почти любая древесина сделает то же самое — важна геометрия балки или фермы.Eagle National Steel в Хатчинсе, штат Техас, предлагает широкий выбор ферм самого высокого качества, которые вы найдете. Фермы могут располагаться ближе друг к другу, на расстоянии 12 дюймов или 16 дюймов по центру, но строительные нормы и правила допускают расстояние 24 дюйма по центру без использования более тяжелых крепежных элементов для соединения фермы со стеной. Обычно металлическая ферма строится путем соединения нескольких металлических стержней в шарнирных узлах. Глубина в центре обычно составляет 10% от ширины просвета. Благодаря своей универсальности этот тип используется при строительстве мостов.Фермы со звездочкой (*), высота которых превышает 14 футов, могут поставляться двумя частями. Максимальное отклонение ограничено l/360 или l/480 при динамической нагрузке. Ферма является частью конструкции крыши в одноэтажном здании длиной 72 м и пролетом 30 м. Предварительно приваренные зажимы на 2-футовых центрах для вторичного каркаса из дерева или стали. Решение снизило стоимость крыши и минимизировало потерю дохода от мест в период строительства по сравнению с обычным бизнесом. Эта ферма удобна для использования с пролетами до 250 футов (76 м) и была обычной конфигурацией для железнодорожных мостов, поскольку мосты с фермами перешли от дерева к металлу.Хотя это строгое определение позволяет элементам иметь любую форму, соединенную в любой устойчивой конфигурации, фермы обычно состоят из пяти или более треугольных… Ферменная балка также может использоваться с другими системами, включая блочные, откидные, обычные стальные каркасы или даже деревянные. Ферма крыши — это конструктивный каркас, предназначенный для соединения металлических ферм крыши. В инженерии ферма — это конструкция, которая «состоит только из двух силовых элементов, где элементы организованы таким образом, что сборка в целом ведет себя как единый объект». .В случае конструкции крыши часто используется несколько типов ферм, поэтому каждый тип фермы должен быть по возможности разделен. Он должен располагаться между стойками на высоте 373 дюйма. Стальная ферма крыши, как и деревянная, имеет треугольную форму. Они были распространены в Соединенных Штатах в период с 1844 по начало 20 века. 11л) обычно сваривают в заводских условиях, насколько это возможно для обеспечения полной жесткости соединений между вертикалями и поясами.Цена будет выше, если ферма должна быть изготовлена ​​по индивидуальному заказу, а отходы останутся. 5) доски для прогонов крыши. Спецификации для строительства». ПРЕИМУЩЕСТВА КРОВЕЛЬНЫХ ФЕРМ ИЗ ТРУБЧАТОЙ СТАЛИ:-• Площадь поверхности на 30–40 % меньше, чем у эквивалентной … Высота, пролет I. Преимущества кровельных ферм Существует множество преимуществ использования кровельных ферм. Эти сварные стальные балки используются для поддержки крыши и полов здания ПРЕИМУЩЕСТВА ТРУБЧАТЫХ СТАЛЬНЫХ ФЕРМ КРОВЛИ:-• Площадь поверхности на 30-40% меньше, чем у эквивалентной … Анализ нагрузки Пролет фермы крыши = 7.Top Chord Сводчатая ферма с прозрачным пролетом Web Steel Building Northwest может быть решением, которое вам нужно. Как достигается экономичное расстояние между стропильными фермами? Ферма Пратта (6-30 м) • В фермах Пратта [Рис. Стальная ферменная конструкция в зоне A и B представляет собой стальную колонну + стальную ферменную конструкцию длиной 336 метров, шириной 216 метров, пролетом фермы 24 метра и расстоянием между колоннами 6 метров. Для экономичного шага стропильных ферм стоимость фермы должна быть равна удвоенной стоимости прогонов + стоимость кровельного покрытия.Способность наших зданий со стальными фермами выдерживать и превосходить чрезмерные снеговые и ветровые нагрузки для гор и прибрежных районов, которые создают изменчивую погоду в Вашингтоне. Эта ферма также очень прочная и адаптируется к желаемому пролету и углу наклона крыши. У них также могут быть сборные деревянные фермы — или поищите фермы в телефонном справочнике — сборные деревянные фермы легко доступны. Для пролетов более 70 футов рекомендуется модульная установка, чтобы избежать материального ущерба или, что еще хуже, травм на рабочем месте.Поэтому он особенно подходит для больших пролетов, сверхвысоких и сверхтяжелых зданий. 149 долларов. метр застроенной площади фермы увеличивается с площадью, покрытой фермой, и варьируется от 0. Пролеты для нагрузок на жилые перекрытия (1. Это делает их идеальными для использования в зданиях, где необходимо покрыть большие площади без препятствий … Преимущества и недостатки металлических ферм крыши Деревянный стальной каркас Ручная конструкция балки перекрытия Однопролетный 8кн) с шагом 450 мм ТПО И НИЗНИЙ ПОЯС ДЕРЕВЯННАЯ СТРУКТУРА ГЛУБИНА (ММ) Размер (мм) Марка 250 300 350 400 70×35 MGP10 4400 5000 5400 5800 Скачать таблицу | Howe Truss Steel Взлет (кг) пролета 20 м из публикации: Параметрические исследования стандартной конфигурации двухмерной фермы крыши | Теперь … 05425 Фермы из холодногнутой стали Пролеты ферм крыши Каждая ферма крыши TrusSteel представляет собой индивидуальную конструкцию, основанную на уникальном использовании несущей способности пролета и кодовых критериях конкретного проекта. Производителю нужно будет знать тип фермы, ее расположение, воздействие ветра, пролет, желаемый уклон крыши и многое другое, чтобы правильно собрать и соединить сталь. Пятипролетный мост с неразрезными стальными балками с пролетами 250 футов, 440 футов, 490 футов, 440 футов и 350 футов, который является одним из самых длинных мостов со стальными балками в штате Иллинойс. Для фермы предусмотрена ширина в диапазоне B = L/125 = 42×1000/125 = 336 мм. Кроме того, они могут быть подразделены на простые пролетные строения, неразрезные пролетные строения и подвесно-консольные пролетные строения, как показано на ферме Виренделя (рис.Полностью интегрированная система поддержки из высокопрочных талрепных тросов и металлических ветровых распорок обеспечивает превосходную прочность и долговечность. Ножничная ферма с 6/12 верхними поясами и 4/12 нижними поясами может иметь пролет только 22 фута. Но для больших пролетов плоские фермы должны… Эта ферма удобна для использования с пролетами до 250 футов (76 м) и была обычной конфигурацией для железнодорожных мостов, поскольку мосты с фермами перешли от дерева к металлу. Точно так же можно спросить, как называется стальная ферма крыши? Одной из наиболее эффективных систем в конструкции малой и средней этажности является не что иное, как узел фермы, поддерживающий крышу.Эта конструкция стальной фермы предназначена только для справки. Показанные пролеты ферм являются примерами пролетов ферм для показанных нагрузок и конфигураций ферм. В сквозном ферменном мосту экономическое расстояние фермы — это расстояние, которое составляет общую стоимость ферм, прогонов, колонн кровельного покрытия и т. Д. Ферма King Post хорошо подходит для металлических зданий с меньшими крышами. Соединительные пластины обычно имеют калибр от 16 до 20 в зависимости от требований к конструкции фермы. Как правило, стропильные фермы изготавливаются из двух материалов: стали и дерева.Назначение фермы — поддерживать вес крыши и поддерживать устойчивость стен. Keji Building, CNUSP, South Jiefang Road, Xuzhou China Здания ClearSpan построены в нашем собственном арочном здании Hercules Truss Arch Building в Дайерсвилле, штат Айова, с использованием американских материалов. В наши дни с концепцией PEB основным преимуществом, которое мы получаем, является использование высокопрочных стальных пластин (обычно Fe 350), более легких, но высокопрочных прогонов холодной штамповки и 550 МПа. Эта ферма удобна для использования с пролетами до 250 футов. (76 м) и была обычной конфигурацией для железнодорожных мостов, поскольку мосты с фермами перешли от дерева к металлу.Двойная стальная ферма коллектора. Чтобы максимально использовать полезное пространство в быстровозводимом металлическом здании, иногда необходимо создать полностью открытую или «прозрачную» конструкцию. Линия состоит из панелей со скрытым креплением с шириной модуля от 12 до 16 дюймов и панелей с открытым креплением с шириной модуля от 32 до 36 дюймов. Superior Truss & Panel может быть ответом на ваши потребности в каркасе крыши, включая наши лучшие в отрасли один час, один слой гипсокартона с огнестойкостью UL®. Они используются для коротких пролетов около 10 м (33 фута).толщина 55 мм) = 0. Каркасы ферменных балок могут быть спроектированы так, чтобы принимать любые ферменные мосты [см. рис. Павильон. 16 долларов. (Ширина пролета) (Высота в свету) • Таблица 1. Глубина фермы и вес фермы (основная ферма) Ферма (общая глубина фермы) Длина фермы 901 • Таблица 3. Стальная секция для колонны и прогона (Колонна-SCI) — H 300x200x56. Теперь стало возможным поставить стальные конструкции «под ключ» и иметь надстройки, преодолевающие 40-метровые пролеты, благодаря инновациям в виде стальных ферм Ultra-Span. Предлагаемые решения могут быть консервативными, но могут быть уточнены в процессе окончательного проектирования.Мы поставляем энергосберегающие и экономичные изолированные металлические стеновые и кровельные панели, на которые вы можете положиться в своем строительном проекте. 5 дюймов X 5. Продукция Aegis Ultra является наиболее широко используемой. (26 футов).Кроме того, эксплуатация чердачной системы воздуховодов может быть очень сложной, если фермы крыши не предназначены для этого применения.У нас есть возможность производить и поставлять фермы крыши с прозрачным пролетом до 120 футов. Как правило, они используются для пролетов шириной 25-30 м. Использование стальных кровельных ферм в зданиях. Aegis предлагает широчайший ассортимент профилей для обеспечения экономичного решения — от самых маленьких мансардных ферм до чистых пролетов, превышающих… Расстояние и пролет Примечание ФЕРМЫ HOPLEYS «Шаг» — это расстояние от центра до центра между элементами конструкции, 450 мм, если не указано иное. «Пролет» — это расстояние между точками опоры элементов конструкции. Мы можем сделать нечетные размеры между этими стандартными размерами.Имейте в виду, что эти таблицы предназначены только для оценок. Я был в шоке от этой модели. Спроектированные чертежи фермы должны быть прогонами с фермами WideBay, которые представляют собой эффективную конструктивную альтернативу стандартным прогонам или стержневым балкам. На основе 1/2-дюймовой арматуры, приваренной к 1-дюймовому угловому железу, с уклоном крыши 4:12. Из сорока трех параболических ферм из кованого железа, которые знаменитая берлинская компания Iron Bridge построила в Нью-Гемпшире к 1898 году, пролеты составляют примерно 20. Здания с гибридными стальными фермами Miracle Truss ® Buildings отлично подходят практически для любых нужд.Если длина фермы не превышает 60 футов, специальная проверка установки раскосов фермы не требуется. содержит таблицы пролетов, охватывающие различные основные и второстепенные пролеты балок с общими расчетными нагрузками на пол. Onesteel Span Table. Ферма Пратта и ее производные стали самой популярной металлической фермой в Соединенных Штатах к началу двадцатого века. Доставка доступна в указанные населенные пункты. Настил. 1 кН/м 2 Вес прогона … Конструкция ферменной рамы позволяет возводить конструкции шириной до 300 футов и любой длины, поэтому ClearSpan может предложить строительные решения любого масштаба.Здания Miracle Truss имеют чистый пролет, что дает вам много открытого вертикального пространства. 12 футов шкафы. 2. Ферма крыши изготовлена ​​из прокатных стальных балок. Типы стальных мостов 3. 5х6. Одно небольшое отличие состоит в том, что будет нижний пояс, который проходит горизонтально через здание, где расположена каждая ферма, и эта балка будет чуть более чем на 1-1/2 фута ниже высоты карниза, поскольку конструкция находится ниже крыши. 5 дюймов (фактически) столбы, расположенные на расстоянии 32 фута друг от друга. В следующей главе подробно обсуждаются балочные мосты.Для крыши с общим пролетом, превышающим максимальные значения, указанные в таблице. Самый широкий пролет в таблице пролетов балок перекрытия в части 2 этого учебного модуля показал, что балки перекрытия могут иметь пролет 17 футов 2 дюйма, если они имеют размер 2 x 12 с шагом 12°. Изображения с калькулятора конструкции ножничной фермы размещены здесь и загружены Адиной Портер для проектирования вашей ножничной фермы… Длина фермы может достигать примерно 90 футов, хотя очень длинные пролеты ферм сложнее доставить, возвести, закрепить и правильно установить. Точно так же можно спросить, как называется стальная ферма крыши? Указанные цены включают только наши самые популярные размеры.Ultra-Span представляет собой легкую стальную стропильную систему крыши, которая одновременно легкая и компактная, что обеспечивает простоту в обращении и экономичную транспортировку. СТАЛЬНЫЕ КРЫШИ. Нашим клиентам нравятся прозрачные пролетные перекрытия, а также гибкость, которую предлагает конструкция для изоляции… сборные фермы Ultra-Span® являются идеальной и экономичной альтернативой конструкционной стали, стержневым балкам, обработанной огнем древесине и холодным способом сборки на месте. сформированный металлический каркас. Индивидуальные размеры также доступны по запросу с дополнительной инженерной оплатой.Определение пролета стальной двутавровой балки является важной частью строительства. Впоследствии штифтовое соединение было заменено болтовым, а затем сварным соединением. Мосты с деревянными фермами позволяли эффективно перекрывать большие переходы. 50 погонных футов 36-40 футов размаха. Введение в мосты 2. Это полезно, когда желательно отсутствие диагоналей, чтобы обеспечить проход между вертикалями. Стальные ферменные конструкции имеют открытый пролет по всему зданию. Box 177 La Crescent, MN 55947 (507) 895-8400 Например, в большинстве стропильных ферм используются металлические стойки С-образной формы. В наших исследованиях рассматривалась ферма Финка. Легкая система ферм крыши может быть легко изготовлена ​​и собрана на месте, особенно для стальных ферм с большим пролетом, где транспортировка является серьезной проблемой. Скатные фермы. Данные конструкции приведены ниже; Данные. МОСТЫ С ДЕРЕВЯННЫМИ И МЕТАЛЛИЧЕСКИМИ ФЕРМАМИ 263 ОТЧЕТ ПО ОБСЛЕДОВАНИЮ ИСТОРИЧЕСКИХ ДОРОЖНЫХ МОСТОВ увеличился, и это сильно повлияло на конструкцию мостов с металлическими фермами. Это область, где требования к коду могут быть улучшены. Самые ранние экземпляры в штате были связаны булавками.Это даст вам полный комплект. 00. Мост со стальными фермами. Если меньше, балка будет некрасиво провисать! Лучший дизайн с фермой глубиной 2 фута или более в зависимости от снеговой нагрузки. 00 м расстояние между стальными фермами, вероятно, будет около 4. Для сельских автомагистралей через ручьи или железные дороги мост со стальными фермами часто является лучшим универсальным решением. Легкие стальные фермы крыши не так часто ассоциируются с системами ферм, когда речь идет о кровле, но стальная ферма крыши Ultra-Span меняет это. Советы по установке прогонов для вашего проекта металлической кровли.Чтобы узнать больше, позвоните по номеру 269 683 2723. Стальные ферменные амбары. Они разработаны и соответствуют и превышают временные нагрузки MO. используются в стропильных фермах. 40-футовые фермы для продажи купона, купона или промо-кода. Ферма выполнена в виде двухплоскостной фермы. Это статически определимые мосты, которые хорошо подходят для больших пролетов. Поскольку сталь является самым прочным доступным строительным материалом, она способна выдвигаться на максимальное расстояние без несущих опорных колонн. Поиск продуктов. Если вы ищете поставщика мостов со стальными фермами, см. полный каталог компаний в разделе «Найти поставщика».Наклонные фермы доступны с уклоном 1:12 x шириной 12 футов и 20 футов, по специальному заказу доступны до … Фермы используются в широком диапазоне зданий, в основном там, где требуются очень длинные пролеты, например, в терминалах аэропортов, ангарах для самолетов, крышах спортивных стадионов, зрительных залах и других развлекательных зданиях. Диапазон пролетов Стальная балка 20–28 0–75 футов Стальная балка перекрытия 20 8–144 футов Элемент крыши 24 Плоская балка 15 40–100 футов Балочная балка 12 20–100 футов Стальная ферма 12 40–300 футов Пространство Рама от 12 до 20 от 80 футов до 300 футов Таблица 1: Глубина конструкций Современные стальные конструкции / Февраль 2000 г. Практические правила для стальных конструкций Фермы крыши должны располагаться на расстоянии 24 дюйма друг от друга по центру.Эта основная система каркаса из стали 55 KSI состоит из стропил с открытой стенкой, поддерживаемых прямыми или скошенными колоннами боковых стенок. Просмотр по категории: Пакеты. Панели Artisan Soffit бывают шириной 8, 10 или 12 дюймов. Фермы Уоррена обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м. Спроектированная для распределения веса и тяги крыши вниз для повышения устойчивости и прочности, сводчатая ферма с прозрачным пролетом устраняет необходимость в фермах с пролетами в чистоте 60 футов или более.Одной из самых старых и устойчивых ферм является ферма «Северный свет». Фермы также используются для перевозки тяжелых грузов и иногда используются в качестве транспортных конструкций. Для вышеупомянутых мостов эффект трех типов настила (железобетонный настил, 10). Точно так же можно спросить, как называется стальная ферма крыши? Наши фермы рассчитаны на десятилетия. Ферма является основной конструкцией в конструкции стальной крыши. с другой стороны, если вы думаете о расстоянии для металлической крыши, то это решение будет намного проще; расстояние между фермами для металлической крыши, особенно угол, обеспечивающий идеальный дренаж, относительно просто по сравнению с некоторыми … ТРУБЧАТАЯ СТАЛЬНАЯ ФЕРМА.5 7 7. Конструкторы могут решить, как спроектировать стальную двутавровую балку с пролетом 25 футов для стальной балки с пролетом 6 м. Как спроектировать стальную двутавровую балку. Мы продаем самые лучшие американские стальные фермы в отрасли! Мы также предлагаем строительные материалы, металлическую кровлю, металлический сайдинг, пиломатериалы, крепления для столбов, скобяные изделия, комплекты для столбов, комплекты стальных ферм, сантехнику, водосточные трубы и многие другие строительные материалы. Производитель изолированных металлических панелей. Наши открытые фермы RedBuilt™ с поясами RedLam™ LVL, а также другие продукты RedBuilt™ изготавливаются из волокна, полученного ответственным образом.За счет поперечных связей эти мосты имеют большую пролетную способность. Практически везде, где необходим мост, можно использовать ферменный мост. Открытая решетчатая конструкция, используемая в стальных фермах крыши, вертикальных башнях и стальных фермах перекрытий, демонстрирует невероятное разнообразие дизайнерских решений, удовлетворяя практически любые архитектурные потребности в современном строительстве зданий и мостов. 95 футов 12–40 футов 17 долларов. Когда эта система подвергается равномерной нагрузке и имеется несколько одинаковых пролетов, длина консоли приблизительно равна 15 % (0,5 4 4. Научитесь проектировать ферму крыши, в том числе о том, как выбрать si Форт-Бридж был первым крупным стальным мостом, использующим ферменную конструкцию, и был открыт в 1890 году. на несущие стены, если они должным образом закреплены, система ферм становится чрезвычайно прочной. Roopa Chikkalgi 1 2. В наличии на заводе и готов к немедленной отправке. Я вижу фермы подобного типа в местном магазине «амбар» — вы можете купить их готовыми.С конструкцией Vaulted Clearspan мы предлагаем просвет от 24 до 80 футов и высоту до 26 футов. Низкая масса этой кровельной системы на м2 обеспечивает как экономию, так и экономию. Размещение стен и ферм также можно облегчить, натянув рамы и фермы на салазки, расположенные на расстоянии 3000 мм друг от друга, чтобы избежать провисания между опорами. Стальные фермы обеспечивают повышенную прочность, более быструю установку и более длительный срок службы по сравнению с фермами сарая с деревянным каркасом. от 50 до 4 долларов. Таблицы не предназначены для использования в дизайнерских целях или в конкретных проектах.00 погонный фут с пролетом до 34 футов. Будь то ширина 8 дюймов или 10 дюймов, следите за тем, как мы изучаем факторы, определяющие, насколько далеко может простираться стальная двутавровая балка. 12 долларов. Стальные фермы, с другой стороны, не имеют ограничений, когда речь идет о пролете. Наш инструмент для оценки ферм позволяет определить количество, вес и ориентировочную стоимость ферм, необходимых для стандартных размеров сарая. Фермы представляли собой трубчатые стальные кровельные фермы, используемые для больших пролетных конструкций, таких как заводы, промышленные цеха, торговые центры, огромные выставочные центры, мультиплексы и т. д.Вес: 228 фунтов. 00 + доставка + доставка + доставка. Анализ, проектирование и производственные спецификации разрабатываются в соответствии со стандартами Института ферменных плит. Использование стали обеспечивает дополнительную поддержку и надежность конструкции. Чтобы получить прочную ферму, обратите внимание на ширину натяжения и величину принимаемой нагрузки, а также на степень уклона крыши. Или отдельно стоящее укрытие с односкатной крышей также является отличным вариантом для управления водными ресурсами. Телефон: 800-551-0326.Ряд патентов, выданных в 19 веке, предоставил различные конструкции ферм, многие из которых широко использовались в Вермонте. Стандартные центры ферм будут 10 или 12 футов с более широкими центрами в качестве опции. Мы предлагаем стальные фермы из углового железа с фронтонами, навесами и перемычками. Введение в мосты: Мосты — это конструкции, предназначенные для поддержки железнодорожного движения, автомобильного движения или пешеходных нагрузок через проемы или переходы или другой комплекс, железнодорожное или шоссейное движение или […] Металлические фермы также можно различать по способу соединения их конструктивных элементов.Ultra-Span® является наиболее широко используемой на рынке сборной фермой из холодногнутой стали. 2×8 до 12 футов; Таблицы пролетов ферм перекрытий Alpine Engineered Products 17 эти допустимые пролеты основаны на nds 91. к руководству по установке для правильного расстояния между центрами и убедитесь, что прогон прикреплен к кровельной ферме. Мост Жюльена Дюбука, 258-метровый главный пролет, Айова и Иллинойс, США, 1943 г. Вся конструкционная сталь, болты, сварка и оцинковка должны соответствовать «Стандарту 3 MDOT». Каркасная конструкция также не требует внутренних опорных стоек, поэтому владельцы ферменных зданий имеют дополнительное преимущество в виде широко открытого интерьера. «Один пролет» — это пролет элемента, поддерживаемого с обоих концов, без промежуточной поддержки. 2021 Steel Beam S Install Support Lvl Vs Wood. Это 214 футов в длину и 16 футов в ширину. Итак, если вы ищете сборные стальные фермы для крыши аэропорта или просто проект дома своими руками, наши сборные стальные фермы для крыши адаптируются ко всем строительным системам. площадью 100 000 квадратных метров (или 1 076 391 квадратный фут).7. 95 футов 42 фута-60 футов Все навесные/навесные фермы 1/12 Шаг 15 долларов. Для получения дополнительной информации обратитесь к местному производителю ферм Alpine или в его офис. Между тем, два типа пролетов прогонов для металлической крыши основаны на формах: С-образные прогоны и Z-образные прогоны. Я покажу вам простые формулы, необходимые для расчета стальной фермы для длиннопролетной фермы крыши. Для дополнительного пространства доступны половинные фермы шириной от 12 футов до 40 футов, чтобы соответствовать конструкции вашей фермы для пролета 12 метров в соответствии с пролетом фермы 800-1984 = расстояние между пролетами 12 м = 6.Сквозные пролеты фермы Для более длинных пролетов открытая конструкция сквозной фермы, как в примере на рис. Фермы Queen Post похожи на фермы King Post. Деревянные и стальные пластины, из которых построены фермы, понятия не имеют, на каком расстоянии друг от друга они будут расположены. Наши фермы производятся во Флориде, предварительно спроектированы и сертифицированы. НАГРУЗКА В ТРЕТЬЕЙ ТОЧКЕ: Две нагрузки приложены на 1/3 расстояния между пролетами. Стропильные фермы являются эффективным средством поддержки кровельного покрытия для пролетов свыше 20 м.Для большинства стоечных ферм требуются верхние и нижние элементы размером 2×6 или больше со стенками 2×4 или больше. Деревянный мост Банкер-Хилл представляет собой ферму Haupt, тип, изобретенный в 2008 году. Существует множество комбинаций проектирования больших пролетов, таких как комбинация обычной фермы и железобетонной колонны, ферма и стальные колонны, быстровозводимые здания (PEB) и т. д. 11 долларов. 4, является практичным выбором. Изготовлен из прямоугольной трубы размером 1 1/2 дюйма x 3 дюйма x 14 га. 00 Линейный фут. Индонезийская одиночная стальная ферма крыши. Пролеты были определены в соответствии с «Национальным стандартом проектирования деревянных ферм, соединенных металлическими пластинами» (ANSI/TPI 1-1995). заданный промежуток.ОС. или больше. Для расчета затрат мы используем следующие две формулы: Включая затраты на установку: общие затраты = количество ферм * цена одной фермы + стоимость единицы времени работы * продолжительность работы. Крыша Классический вид моста с фермами Keystone часто используется в жилых и коммерческих помещениях, где эстетика диктует стиль моста. ВЫУЧИТЬ БОЛЬШЕ . На 140-футовом пролете была одна несущая стена, поэтому профиль крыши был разделен на наборы сегментов крыши — один с использованием 60-футовых ферм с прозрачным пролетом, а другой — 80-футовых ферм с прозрачным пролетом. Максимальное отклонение ограничено L/360 или L/480 под динамической нагрузкой. Ограничения по длине консоли в Forte Weyerhaeuser. Здания Miracle Truss ® предназначены для тех, кто делает их своими руками, и производятся мастерами, ориентированными на качество, прямо здесь, в Соединенных Штатах. Посмотрите наши тематические исследования фотографий стальных ферм крыши здесь. Он состоит из отдельных элементов с равными растягивающими и сжимающими усилиями, он спроектирован так, чтобы вести себя как единый объект, который несет / поддерживает нагрузку по всему пролету. Ферма состоит из группы связей и распорок, спроектированных и соединенных таким образом, чтобы образовать конструкцию, которая действует как балка с большим пролетом.Свяжитесь с вашим местным BDC для получения дополнительной информации. Наш калькулятор стропильных ферм может помочь вам в покупке ваших ферм, определив необходимое количество ферм и линейных футов. 146) длины пролета приведет к максимальному моменту в любой Экономичный шаг фермы — это шаг, который составляет общую стоимость ферм, прогонов, колонн покрытия и т. д. от 12 м до 30 м. Наконец, калькулятор ферм рассчитает наилучший метод измерения размеров для соединения частей фермы стальными шарнирами и мостом.Все стальные фермы поставляются со свесом, если не указано иное. Обратите внимание, что подобные мосты, пересекающие всю долину, заполненную реками и дорогами, часто состоят из комбинации пролетов разной длины и конструкции. Постоянные (постоянные) нагрузки Собственный вес длиннопролетного алюминиевого кровельного листа (0. ПРЕИМУЩЕСТВА ТРУБЧАТЫХ СТАЛЬНЫХ ФЕРМ КРОВЛИ:-• Площадь поверхности на 30–40 % меньше, чем у эквивалентных … стальных ферм. A. 5 3 3. Навес / Наклонная ферма — Шаг 2/12 Они проектируются по индивидуальному заказу, чтобы соответствовать дизайну каждого здания.Стальные балки используются для поддержки всех видов зданий, от современных домов до небоскребов. Фермы из стальных конструкций – распространенный выбор среди коммерческих, промышленных и крупных жилых комплексов. Коллекция мостов с металлическими фермами Вермонта довольно велика и весьма разнообразна. Наша основная область обслуживания — Техас и Луизиана, с возможностью доставки куда угодно. Металлическая ферма крыши имеет свои преимущества и недостатки, а также во многом зависит от потребностей строителя и, если это жилой дом, от предпочтений домовладельцев.Колышки изготовлены из квадратных труб 2 1/2″ x 14ga. Trigon Steel Components, Inc. S. 0 м Расстояние между узлами ферм = 1. Калькулятор ферм. Miracle Span, Miracle Steel, Miracle Truss Waterford Tower Suite 500, 505 North Highway 169 Миннеаполис, штат Миннесота. Сборка является завершающим процессом. Мы используем уголки 2 x 2 x 3/16 для верхнего и нижнего шнуров с лямками 1 x 1 x 1/8. Обычно используется для расширения сторон существующей конструкции / здания. стальные фермы — это металлический опорный механизм, расположенный под крышей для обеспечения поддержки.95 а … для конструкции крыши выбирается ферма или стальная балка и здесь имеет значение пролет и величина нагрузки. Шаг фермы 2 м = 3. Сингапурская пространственная ферма для бадминтонного зала. 7200 долларов. Мост Жюльена Дюбука представляет собой непрерывный ферменный мост со стальными арками длиной 5760 футов, который пересекает ферменный мост Миссисипи, мост с несущими конструкциями, состоящими из ряда деревянных или металлических треугольников, известных как фермы. зданий в настоящее время дает стали преимущество перед деревом.Кровельные фермы Ultra-Span^® установили новый стандарт в отрасли производства холодногнутой стали, предлагая максимальную универсальность в сочетании с максимальной прочностью на фунт. Новая конструкция заменяет двойные мосты со стальными фермами, которые в настоящее время функционально устарели. Цены на стропильные фермы. Если вы живете в районе, подверженном ураганам, вы можете подумать о перемещении ферм на 16 дюймов по центру. Чтобы воспользоваться этими преимуществами, фермы должны быть установлены правильно и безопасно. 5 12 пролетов ферм Для пролетов от 8 до 13 м должна использоваться стальная скоба Х-образной конфигурации.Как достигается экономичное расстояние между стропильными фермами? Это первая в отрасли «отбойная пластина» для боковой поддержки и устойчивости. У них нет внутренних колонн. Рынок больших корпусов заполнен поставщиками строительных материалов, однако прочность и долговечность стали делают ее предпочтительным материалом для самых прочных конструкций с прозрачными пролетами, которые простираются дальше всего без несущих опорных колонн. Ultra-Span® — это наиболее широко используемая на рынке сборная холодноформованная стальная ферма, предлагающая широчайший ассортимент профилей для обеспечения рентабельного решения — от самых маленьких мансардных ферм до чистых пролетов свыше 80 футов.Это также позволяет использовать широкий спектр завершающих штрихов, таких как изоляция в стиле войлока. 40-футовые металлические фермы для продажи купонов, купонов или промо-кодов. Для тех рабочих площадок, которые находятся за пределами нашего рынка фермовых систем, может быть организован прямой вывоз с завода. 99. пролета балки и при каждом удвоении пролета прочность балки должна увеличиваться в четыре раза. Пространственная ферма станции взимания платы Чжоукоу. Фермы стоечной рамы профессионально спроектированы с помощью современного компьютера… Экономичный шаг фермы — это шаг, который составляет общую стоимость ферм, прогонов, колонн кровельного покрытия и т. д.Изготовленный из отдельных элементов с равными противодействующими растягивающими и сжимающими силами, он предназначен для того, чтобы вести себя как единый объект, который несет / поддерживает нагрузку по пролету. Модель 2X6 (1. Термины и определения) Ферма — это совокупность элементов, из которых один элемент имеет пролет на большее расстояние, чем мог бы пролет одного элемента. с использованием поясов с реечной секцией. В этом примере рассматривается конструкция фермы крыши с малым уклоном.86 н/м *узловая нагрузка = 60×1. Расчетное ветровое давление: 1. Чем сложнее каркас фермы, тем большее количество этих стыков потребуется. нет Экономичный шаг фермы — это шаг, который составляет общую стоимость ферм, прогонов, колонн покрытия крыши и т. д. Мы должны выполнить расчет элементов ферм для этого открытого зала с 23-метровым пролетом. 50 линейных футов 82 фута – 100 футов размаха. Это удешевляет фермы. 23 доллара. 1/5 пролета. Он был построен в 1877 году компанией Murray Dougal & Company из Милтона, штат Пенсильвания.Этот тип фермы также используется для горизонтальной фермы портальных/крановых балок. Знаки типа I не должны использоваться на той же ферме, что и знаки с переменными сообщениями. РЕКЛАМА: В этой статье мы обсудим:- 1. Металлическая ферма. Код конструкции: BS EN 1993-1-1:2005. • Фермы также используются для перевозки тяжелых грузов и иногда используются в качестве транспортных конструкций. Использование ферм в зданиях • Фермы используются в различных зданиях, в основном там, где требуются очень длинные пролеты, например, в терминалах аэропортов, ангарах для самолетов, на крышах спортивных стадионов, зрительных залах и других развлекательных зданиях.Он определил, что для стандартной длины пролета моста в 165 футов фермам Howe требуется на 54% больше железа в перемычке, а ферме Pratt требуется на 31% больше железа, чем изометрической ферме. Металлические здания с четкими пролетами обеспечивают универсальное непрерывное пространство для эффективной работы. Цех в Зоне C представляет собой трехпролетную портальную стальную каркасную конструкцию длиной 216 метров, шириной 90 метров и шагом колонн 8 метров. Здания с открытой веб-фермой доступны с шириной от 12 до 80 футов в свету и с боковыми стенами от 8 до 30 футов в высоту.50 за квадратный фут площади здания только за материалы или от 35 до 150 долларов за ферму, хотя очень длинные и сложные типы могут достигать 400 долларов за каждую. Несмотря на то, что они считаются более дорогими, металлические стропильные фермы могут пролетать дальше, чем деревянные. Руководство по техническим характеристикам фермы перекрытия Longreach Southport Timbers. Мы являемся признанным производителем IMP, занимающимся продвижением технологии изолированных металлических панелей для архитектурной, коммерческой, промышленной и холодильной промышленности.064кН до 0. Ширина фермы должна быть 1/125 пролета. 131кН для пролетов от 20м до 30м. ПРЕИМУЩЕСТВА ТРУБЧАТОЙ СТАЛЬНОЙ КРОВЕЛЬНОЙ ФЕРМЫ: • Площадь поверхности на 30–40 % меньше, чем у эквивалентной … (Длина пролета фермы) 24 м. Стальная ферма крыши является одним из самых важных и знаковых элементов строительной техники. . Включен ряд репрезентативных таблиц пролетов ферм крыши, которые дадут вам представление о пролетах ферм, доступных для конкретных условий нагрузки, продолжительности нагрузки, типа пиломатериалов и конфигурации фермы.Моно-используется там, где требуется крыша Как производитель ферм, я строил фермы с широким пролетом до 100 футов, а как строитель устанавливал фермы до 92 футов. Можно также спросить, какой вес вы можете повесить на ферму крыши? Статическая нагрузка на нижний пояс фермы зависит от веса прикрепленных к ней материалов, таких как гипсокартон на потолке; типичная нагрузка составляет 5 и 10 фунтов на квадратный фут. none Пролеты фермы перекрытия Каждая ферма перекрытия TrusSteel представляет собой индивидуальную конструкцию, основанную на уникальной нагрузке, пролете, несущей способности, использовании и кодовых критериях конкретного проекта. Чтобы определить, какой у вас тип: более ранний или последний, найдите конец направляющих и проверьте, повторяют ли формы форму буквы «C» или буквы «Z». Сегодня компания RedBuilt со штаб-квартирой в Бойсе, штат Айдахо, владеет и управляет четырьмя производственными предприятиями, пятью конструкторскими центрами и таблицей пролетов балок перекрытия с самым широким пролетом в части 2 этого учебного модуля. 2 х 12 с интервалом 12°. Доступные с различной шириной пролета и высотой боковых стенок, фермы, которые вы можете купить в Eagle National Steel, будут прочными в ваших следующих стальных стальных фермах.Наш удобный калькулятор конструкции стропильной фермы рассчитывает длину наклона вашей крыши, используя размеры пролета, свеса и шага. Доступно в некоторых местах. Фермы рассчитаны на 10- или 12-футовые центры и доступны с мезонином или без него. При средних пролетах верхние пояса скатных ферм имеют экономическое преимущество, позволяющее использовать пиломатериалы без специальных … нет Расход стали ферм на кв. м. Однако узлы и стержни образуют жесткую конструкцию, не поддающуюся деформации.Стальные строительные размеры и варианты. Фермы были построены как система несущих ферм и контрейлерных ферм, с глубиной несущей фермы 14 футов в высоту, а системы стальных крыш с контрейлерными фермами одноэтажных зданий расположены на консольных балках над колоннами. Для дома площадью 2000 квадратных футов установка фермы крыши обычно стоит от 7200 до 12000 долларов. Защита поверхности может быть окрашена или покрыта горячим цинкованием. Всего имеется 7 ферм 14 половинок, которые соединяются болтами посередине. Из этих семи ферм можно построить здание 40 X 60 или использовать деревянные фермы на концах фронтона, и вы можете построить здание 40 X 80… Легкие стальные балки или фермы 6 ”глубокий пролет 10′.Фермы стоечной рамы обычно используются в различных сельскохозяйственных, коммерческих или промышленных целях. Нагрузки. Первый железный мост в штате, вероятно, был построен в Беннингтоне до 1866 года, а может быть, уже в 1859 году. № 6 — Чистый пролет. Более подробную информацию о деревянных фермах, соединенных металлическими пластинами, можно найти в разделе Металл. Металлические перемычки, используемые в Pryda Span, изготовлены из стали марки Bluescope G2 с оцинкованным покрытием Z275. Должна использоваться одинарная стальная скоба с ограничением по пролету ферм крыши, как указано в таблице ниже.Гипсокартон. 100-метровый пролет просто поддерживаемых ферм L D 1 к соотношению глубины. Цены: 11 долларов. Преимущества . Фермы используются в самых разных зданиях, в основном там, где требуются очень длинные пролеты, например, в терминалах аэропортов, ангарах для самолетов, на крышах спортивных стадионов, зрительных залах и других зданиях для отдыха. Чтобы сделать этот пост проще и короче, я привожу 29-страничный проектный документ со всеми ссылками на все фермы в системе крыши. Я продаю стальные фермы, они совершенно новые. Двери и окна.Бесплатная доставка Бесплатная доставка Бесплатная доставка. Это модель фермы с металлическими опорами, рассчитанная на пролет 6 дюймов X 6 дюймов (5). Версия с коническими опорами серии Gambrel доступна шириной 24 фута, 30 футов, 40 футов, 50 футов и 60 футов с высотой карниза от От 8 до 14 футов Ферма будет спроектирована с прямой сваркой стенки … О калькуляторе фермы крыши 0+100×6 Несколько ограничений, связанных с цепочкой камней Это нагрузка, которая распределяется равномерно по всей длине пролета. Фермы могут быть спроектированы с использованием комбинации деревянных и стальных элементов.Каждая ферма с открытой сеткой, которую мы поставляем, построена на основе истории, целостности и качества. Здания ClearSpan поставляются с ведущими в отрасли гарантиями, которые включают 50 лет на каркасы, 25 лет на гофрированный металл и 20 лет на тканевые покрытия. Приведенные ниже таблицы нагрузки/пролета демонстрируют лишь небольшую часть возможных комбинаций, доступных для ферм перекрытий TrusSteel CFS. (a)] элементы стенки расположены таким образом, что под действием силы тяжести более длинные диагональные элементы испытывают натяжение. Пролет: до 14 метров. ТРУБЧАТАЯ СТАЛЬНАЯ ФЕРМА. После 12 дюймов глубины каждые дополнительные 3 дюйма глубины добавляют 2 фута пролета. Стальная конструкция представляет собой стальную балку, стальную колонну, стальную ферму и другие компоненты, изготовленные из профильной стали и стального листа, а сварные швы, болты или заклепки соединяют каждый компонент или часть. Фермы способны выдерживать значительные внешние нагрузки на большом пролете и использовать относительно небольшое количество материала, что делает их особенно полезными для железнодорожных и военных мостов. Фермы опорной рамы предназначены для размещения на расстоянии от 2 до 9 футов по центру.Ферма является одним из основных типов каркасных конструкций, образованных из конструктивных элементов. Это особенно верно, когда фермы изготовлены из холодногнутых стальных поясов и стенок с завальцованными краями. Стальные фермы крыши. У нас есть много размеров. 5 6 6. Например, если длина пролета составляет 26 футов, вам потребуются 16-футовые и 10-футовые куски пиломатериала для создания нижнего шнура, не оставляющего после себя обрезков. Если вы добавите более крупные пиломатериалы, например, 2×6, вы можете увеличить пролет примерно на 9 футов. Стандартная стальная ферма 10 футов.Введите пролет фермы, расстояние между пролетами и условия нагрузки, и инженерные программы спроектируют ферму, которая будет соответствовать проектным критериям. Основная конструкция состоит из дерева, но натяжные элементы и вертикальные элементы ферм Хоу сделаны из стали. заменены легкими, прочными стальными ферменными пролетами. 5 кПа/л. Максимальная площадь вывески составляет 1200 квадратных футов. Точно так же можно спросить, как называется стальная ферма крыши? Преимущество стальной фермы. Прочность и долговечность стали делают ее предпочтительным материалом для прозрачных пролетных конструкций.Мичиана предлагает полный спектр Pitch and Span. Пролет металлоконструкций кровли большой, длина односкатной консоли более 40 м, а основная ферма … с точки зрения формы и размеров) выполнена из сквозных стальных мостов. Деталь стальной конструкции для конструкции рамы порта: эта ферма удобна для использования с пролетами до 250 футов (76 м) и была обычной конфигурацией для железнодорожных мостов, поскольку мосты с фермами перешли от дерева к металлу. Некоторые производители по контракту требуют модульного монтажа, когда пролеты превышают 70 футов.Изготовлен из 100% стали США. Как достигается экономичное расстояние между стропильными фермами? Ограничения по пролету характерны для деревянных ферм, которые могут иметь пролет только ограниченной длины. Это фермы с четким пролетом, рассчитанные на 10-метровые центры. Доступно неограниченное количество ферм. Эти фермы удобны для пролетов от 12 м до 18 м. В частности, они являются наиболее подходящими решениями для строительных проектов, требующих длинных пролетов и гибких пространств, таких как навесы с прозрачными пролетами, заводы, терминалы аэропортов, ангары для самолетов, крыши спортивных стадионов и т. д. мост через реку Осейбл в Кизвилле в округах Клинтон и Эссекс, штат Нью-Йорк.С чистыми пролетами до 150 футов для транспортных средств и 250 футов для пешеходов стиль Keystone является одним из наших самых популярных дизайнов. Если пропорции вас не устраивают, используйте сталь, которая примерно в 30 раз прочнее дерева. Экономьте время на проектирование, строительство и деньги благодаря фермам, построенным в больших количествах. Настил моста бетонный, используется как постоянный мост. 75 кН/м 2 . Для обычных зданий фермы типа финк оказались вполне удовлетворительными. металлический пролет фермы
