Укладка металлочерепицы инструкция: Монтаж металлочерепицы: Инструкция, Ошибки, Фото

Содержание

Монтаж металлочерепицы: Инструкция, Ошибки, Фото

Чтобы кровля получилась прочной, долговечной, не протекающей, лишенной царапин и вмятин, в процессе ее обустройства необходимо соблюдать правила монтажа металлочерепицы, доборных элементов и фурнитуры.

Существующие инструкции, которые выработаны производителями и профессиональными кровельщиками. Их изучение и соблюдение позволяет выполнять монтажные работа самостоятельно, хотя рекомендуется поручать их специалистам.

Металлочерепица – популярный кровельный материал, поставляемый в листах большой площади. Он долговечен, прочен, эстетичен, удобен в монтаже. При соблюдении требований к установке кровля прослужит не менее 25-35 лет. Но допущенные ошибки могут привести к появлению протечек, других дефектов, снижающих продолжительность эксплуатации конструкции. Поэтому их следует избегать.



Типовые ошибки при монтаже металлочерепицы



  • Несоблюдение правил раскладки металлочерепицы, порядка ее крепления.
  • Использование неподходящих саморезов.
  • Неправильное крепление внутренних доборных элементов.
  • Вкручивание саморезов не под прямым углом, с недостаточным или избыточным усилием.
  • Отказ от ветровых, карнизных планок.
  • Крепление карнизной планки после завершения основных кровельных работ.
  • Неправильно рассчитанный выпуск черепицы над карнизом.





Схема монтажа металлочерепицы

Технология правильного монтажа металлочерепицы подразумевает соблюдение ряда правил, рекомендаций, разработанных производителями, профессиональными строителями. Придерживаясь их, удастся получить прочную, долговечную кровлю, устойчивую к ветровым, снеговым, механическим нагрузкам. Базовые, обязательные для соблюдения требования:



  • Рекомендуется приобретение металлочерепицы, доборных элементов, фурнитуры одного производителя, что гарантирует их взаимную совместимость.
  • Укладывать металлочерепицу нужно на обрешетку из ровного сухого деревянного бруса, расположенного горизонтально с шагом 250-300 мм.
  • Карнизные планки, нижние планки ендовы и фартука устанавливаются до начала монтажа кровельных листов.
  • Если длина листа металлочерепицы соответствует длине ската, укладка начинается от любого края, осуществляется последовательно.
  • Если длина листа кровельного материала меньше длины ската, монтаж начинается с правого или левого нижнего листа. Укладка выполняется порядно со сдвигом вверх.
  • Фиксируется металлочерепица к обрешетке специальными кровельными саморезами, размером 4,8х28 или 4,8х35 мм, имеющими уплотнительные резинки.
  • Крепление выполняется в шахматном порядке. Норма расхода саморезов – 6-8 шт. на 1 кв. м.



Саморезы вкручиваются в подошву волны – место соприкосновения металла с обрешеткой.



Придерживаясь рекомендованной схемы монтажа металлочерепицы удастся добиться прочного крепления, полноценной гидроизоляции, обеспечить эстетичный внешний вид кровли. Технические нюансы могут зависеть от производителя, выпущенных им рекомендаций по монтажу выпускаемых изделий. С ними необходимо ознакомиться до начала работ.



Пошаговый монтаж металлочерепицы

Монтаж кровельного материала начинается после завершения работ по укладке теплоизоляции, обрешетки, паро- и гидроизоляции. В работе используется ограниченный набор инструментов: шуруповерт, резиновая киянка, молоток, тканевая рулетка, просечные ножницы, строительный уровень, маркер. Выполняется пошаговый монтаж металлочерепицы в такой последовательности:



  1. Устанавливаются опоры для водосточных желобов с шагом 70 см.
  2. С нахлестом 10-15 см фиксируются карнизные планки. Точки крепления – через каждые 30 см.
  3. Укладываются, герметизируются внутренние доборные элементы.
  4. С соблюдением правил раскладки последовательно монтируются листы кровельного материала. Выравниваются относительно карниза и между собой. Оставляется свес длиной 40 см.
  5. Сначала листы металлочерепицы крепятся в 3-4 точках. Убедившись, что 3 соседних листа расположены правильно, можно выполнять постоянную фиксацию, закручивая саморезы в шахматном порядке. Правильное усилие вкручивания – когда уплотняющий материал выступает из-за шляпки на 1 мм. Вкручивать саморезы нужно строго под прямым углом к плоскости обрешетки.
  6. После завершения установки металлочерепицы крепится конек. Величина нахлеста его планок – от 100 мм, шаг крепления саморезами – 30-60 см.
  7. Монтируются фронтонные планки. Располагаются так, чтобы перекрывать верхнюю часть волны кровли. Нахлест – 5-10 см, шаг крепления – 30-60 см.
  8. Устанавливаются наружные части доборных элементов – ендовы, фартуков для труб, проч.
  9. Фиксируются кровельные снегозадержатели, если их наличие предусмотрено проектом. Способ, шаг крепления указываются производителем.



Работы выполняются бригадой из 3-6 человек. Кровельный материал поставляется в листах большой площади, поэтому при условии выполненной подготовки монтажные операции выполнятся за 1-2 дня для особняка средней площади. Приведенная выше инструкция стандартная, подходит для укладки металлочерепицы большинства производителей.







Полезные советы по монтажу металлочерепицы

Рекомендуется по возможности закупать металлочерепицу, добор и фурнитуру одного производителя, чтобы избежать проблем со стыковкой. Стыки в местах расположения добора, сложных конструктивных элементов желательно дополнительно гидроизолировать, используя специализированные составы. Не следует фиксировать листы избыточным количеством саморезов – это не окажет положительного влияния на общую прочность конструкции, а повысит риск появления протечек.

Важно использовать специальные кровельные саморезы для металлочерепицы. Важно в точности соблюдать требования к обрешетке, чтобы получить в итоге надежную конструкцию. Нужно обязательно соблюдать правила монтажа металлочерепицы и последовательность выполнения работ.





Заключение

Монтаж кровли на основе металлочерепицы – технологически несложный процесс, требующий использования минимального количества инструментов. Выполнить работы можно самостоятельно, строго соблюдая правила монтажа и рекомендации производителя. Но для обеспечения 100% результата касаемо эстетичности, прочности, долговечности и гидроизоляции лучше привлечь профессиональных кровельщиков. Такой подход позволит избежать конструктивных ошибок.

Инструкция по монтажу металлочерепицы Монтеррей

Инструкция по монтажу металлочерепицы Монтеррей — в этом тексте, пошагово:

1. Карнизная планка
2. Доска обрешетки
3. Спадающий брус контробрешетки
4. Гидроизоляционная пленка
5. Стропило
6. Конек
7. Листы металлочерепицы
8. Уплотнитель конька
9. Заглушка конька
10. Ветровая доска
11. Водосточная труба
12. Водосточный желоб
13. Держатель трубы
14. Держатель желоба
15. Снеговой барьер
16. Ендова внешняя
17. Ендова внутренняя







Замер и расчет кровли

Металлочерепица изготавливается или режется по длине заказчика. Как правило, при расчете кровли длина листа равна длине ската кровли. При монтаже лист металлочерепицы монтируется так, чтобы край листа выступал на 40 мм от карниза, для того, чтобы на коньке было пространство для вентиляции. Расчеты производятся по чертежу, но все-таки измерьте подготовленную конструкцию обрешетки. Так же проведите замеры кровли по диагонали, чтобы убедится, что она прямоугольная.

Количество листов легко рассчитывается по формуле: длина карниза делится на полезную ширину одного листа.
ВНИМАНИЕ! Каждый скат рассчитывается индивидуально.



Выступающий скат

Поперечный рисунок профиля карниза всегда должен образовывать единую линию. И в случае, если на скат требуется листы разной длины, то они должны быть кратны шагу волны.



Проектирование кровли и расчет

Потребность в проветривании пространства между кровельным основанием в основном зависит от:

— влажности внутреннего и наружного воздуха;
— перепада температуры между конструкциями и наружным воздухом;
— герметичности кровли и основания;
— толщины слоя теплоизоляции основания;

Чтобы избежать накопления конденсата и влаги на внутренней поверхности металла, необходимо выполнить гидроизоляцию чердачных помещений, тщательно смонтировать гидроизоляцию под обрешеткой, обеспечить хорошую вентиляцию.

Гидроизоляционный ковер укладывают внахлест от карниза к коньку, при этом под коньком, должен быть зазор не менее 50 мм для беспрепятственного испарения влаги (если чердачное помещение теплое). Обрешетка должна быть выполнена так, чтобы воздух беспрепятственно проникал от карниза под конек крыши.

Вентиляционные отверстия устанавливаются в самом высоком месте кровли.

Складские помещения и неотапливаемые чердаки проветриваются через торцевые окошки. В особо важных помещениях вентиляция должна быть принудительной.



Хранение

Если монтаж кровли будет производится не сразу, то рекомендуется проложить листы металлочерепицы рейками. Листы нужно переносить, взяв за края по длине листа. При переноске не порежьте руки об острые края листов.







Дополнительная обработка

При монтаже кровли листы приходится резать в ручную. Металлочерепицу можно резать только специальным инструментом или ножницами по металлу. Если же необходимо сделать косой разрез, то для этого применяют ручную дисковую электро пилу с твердосплавными режущими элементами или высечные ножницы. ВНИМАНИЕ! Категорически запрещено использовать абразивные отрезные диски .

Уход за покрытием листа

При обрезке и сверлении металлочерепицы образуются опилки, которые нужно аккуратно смести, иначе металлическая крошка будет ржаветь и испортит покрытие. Если при монтаже кровли поверхность испачкалась, грязь смывается водой (можно с использование мягкого моющего средства.

Окраска

Если во время монтажа пластиковый слой покрытия поврежден, то защитный цинковый слой под покрытием предохранит лист от ржавчины. Царапины легко закрасить одноцветной краской. Тщательно проверьте, все ли срезы и царапины Вы защитили.

Обрешетка

Для обрешетки используются доски 30х100 мм. Их нужно устанавливать с определенным шагом, в зависимости от того, с каким видом черепицы ведутся работы. Этот шаг обычно составляет 350 мм. При монтаже обрешетки следует не забывать, что выходящая на карниз доска должна быть на 10-15 мм толще других. При монтаже обрешетки необходимо предусмотреть крепления для проходных элементов (вентиляционные трубы и проч.).



Обрешетка и подкровельные пленки

ВНИМАНИЕ! Сначала укладывается гидроизоляционный материал, а только потом монтируется обрешетка.

Если есть вероятность, что вентиляция под черепицей будет недостаточна, то при монтаже обрешетки рекомендуется использовать гидроизоляционный материал. Это делается для предотвращения возникновения конденсата с нижней стороны кровельного листа. Гидроизоляционный материал должен поглощать влагу со стороны теплоизоляции и предотвращать попадание влаги в виде конденсата, образующегося на нижней стороне кровельного покрытия в связи с атмосферными колебаниями.

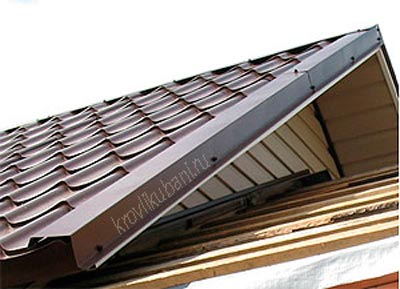

Торцевая планка

Торцевая планка должна быть выше обрешетки на высоту волны профильного листа. Доски должны прибиваться к стропилам оцинкованными гвоздями.

Карнизная планка

Карнизная планки должна крепиться перед кровельными листами. Нахлест выполняется 100 мм. Карнизную планку крепят оцинкованными гвоздями на расстоянии 300 мм друг от друга. Лист обрезают ножницами по металлу.





Коньковая планка

Для надежного крепления коньковой планки, под нее нужно прибить две дополнительные доски.


Монтаж кровельных листов

Монтаж проводится в следующей последовательности:

  • Двухскатная крыша — с торца
  • Шатровая крыша — листы начинают крепить с самой высокой точки ската по обе стороны.

Замок волны каждого кровельного листа должен быть накрыт следующим листом. В то же время монтаж кровельных листов можно начинать как с левого, так и с правого торцов. Если монтаж начат с левого края, то каждый следующий лист устанавливается под последнюю волну предыдущего листа. Этот прием облегчает работу при монтаже.



Край листа устанавливается по карнизу, и крепится с выступом от карниза на 40-60 мм. Рекомендуем сначала скрепить три-четыре листа между собой, затем закрепить из одним шурупом на коньке, выровнять строго по карнизу, затем крепить по всей длине.

Установив и прикрепив одним шурупом первый кровельный листу конька, второй укладывают так, чтобы нижние края составляли ровную линию. Нахлест скрепляют одним шурупом по верху волны под первой поперечной складкой. Затем плотно состыкуйте листы. Скрепите 3-4 листа между собой и получившийся ровный нижний край выровняйте строго по карнизу. И только после этого крепите листы окончательно к обрешетке.

Крепление металлочерепицы к обрешетке

Самонарезающиеся шурупы с уплотнительной шайбой ввинчивают в прогиб волны профиля под поперечной волной, перпендикулярно к листам. На один м кв профиля требуется 8 шурупов, с учетов того, что по краям лист крепится только в каждой второй волне.


Места нахлеста по длине

В местах нахлеста листы устанавливаются по поперечному рисунку (для нахлеста достаточно 250 мм) и крепятся как указанно выше. В местах нахлеста крепление производится в каждую вторую волну под поперечным рисунком.





Правила передвижения по кровле

По профилю нужно ходить аккуратно, в обуви с мягкой подошвой, и наступать только в местах прохождения обрешетки и в прогиб волны.

Уплотнительные ленты

Обычно при монтаже кровли уплотнительные ленты используют только под коньком и на стыках крыш шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков.

В местах нахлестов и сквозных отверстий для уплотнения используют силиконовую массу или другой подобный герметик.

Уплотнительные ленты аккуратно прибиваются небольшими гвоздями к профилю, и только после этого конек или стык покрывается планкой.


Внутренний стык

Для внутренних стыков на крышах, применяется стандартная планка для разжелобки. Нахлест планок должен составлять не менее 150 мм, а герметизация шва выполняется уплотнительной массой.

На внутренний стык можно смонтировать накладку ендовы. Ее крепят без уплотнителей, заклепками или шурупами по верх волны профиля с расстоянием 300-500 мм.






Ветровая планка

Торцевая (ветровая) планка крепится к деревянному основанию шурупами. Если обрешетка выполнена согласно инструкции, то торцевая планка легко покрывает торец поверх волны профиля.

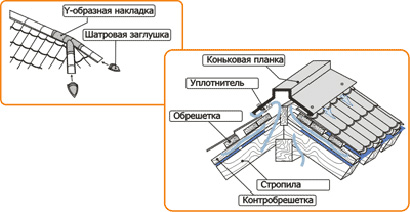

Установка коньковой планки

Коньковая планка монтируется только после полной установки и крепежа всех кровельных листов. Не забудьте закрепить уплотнительную ленту под конек. Все шурупы и уплотнительная лента должны накрываться коньковой планкой. Коньковая планка крепится на каждой второй профильной волне шурупами, а торцы к коньку крепятся или шурупами или заклепками.

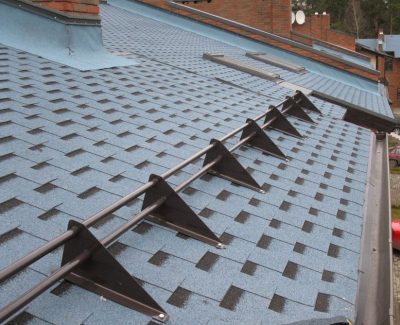

Снегозадержание

Чтобы избежать несчастного случая или ущерба имуществу, необходимо предусмотреть установку снегозадержателя. Его крепят под вторым поперечным рисунком от карниза, т.е. с расстоянием около 350 мм от карниза. Крепление устанавливается под снегозадержатель на профиле, и крепится сквозь лист к обрешетке большими шурупами. Нижний край снегозадержателя крепится к профильному листу по каждой второй волне шурупами обычного размеры.









 Сквозные отверстия

Монтаж элементов сквозных отверстий, различных выходов и коммуникаций, а также пожарного люка производится по инструкции, приложенной к набору для установки элемента. Все зазоры между элементами и кровельными листами необходимо тщательно загерметизировать. Тяжелые элементы (такие как вентиляционная труба, крепятся сквозь сквозное отверстие к обрешетке.



Инструкция по монтажу металлочерепицы

Содержание:

1. Типы металлочерепицы

2. Обрешётка, гидро- и пароизоляция

В качестве обрешётки для металлочерепицы используются профили из оцинкованной стали производства «ИНСИ» (ПШ-28-0,7, ПШ-28-1,0, ПШ-61-1,5), либо дерево (доски 25×100, 32×100 или брус 50×50), которые крепятся к стропилам снизу вверх (от карниза к коньку) с шагом, соответствующим шагу металлочерепицы. Пароизоляционная плёнка устанавливается со стороны тёплого помещения. Гидроизоляция монтируется по стропильным конструкциям.

Инструкция по монтажу металлочерепицы. Обрешётка, гидро- и пароизоляция.

Супердиффузионные мембраны укладываются на утеплитель без зазора, обращая внимание на расположение стороны, которая должна примыкать к утеплителю. Антиконденсатные плёнки должны устанавливаться с зазором между плёнкой и утеплителем. Необходимо строго следовать рекомендациям производителя плёнки по её применению и способу установки. При устройстве холодного чердака возможно не устанавливать гидроизоляцию, при гарантии надлежащей вентиляции подкровельного пространства.

Инструкция по монтажу металлочерепицы. Обрешётка, гидро- и пароизоляция.

Подкровельные плёнки укладываются по стропилам, снизу вверх поперёк ската, параллельно карнизу. Стык плёнки делается по ширине ската, с нахлёстом не менее 100 мм. По длине полотнища плёнки стыкуются на стропилах с перехлёстом 100 мм. Допустимый провис плёнки между стропилами 2 см. Максимальное расстояние при монтаже плёнок между стропильными конструкциями 1,2 м. При монтаже с использованием деревянной обрешётки антиконденсатная плёнка устанавливается под контробрешётку, для улучшения вентиляции между листом черепицы и плёнкой.

Инструкция по монтажу металлочерепицы. Обрешётка, гидро- и пароизоляция.

3. Карниз

Карниз крепится до монтажа листов металлочерепицы вдоль нижнего края ската. Если предусмотрено устройство организованного водостока, держатели желоба устанавливаются до монтажа карниза.

Инструкция по монтажу металлочерепицы. Карниз.

Карниз выравнивается по нижнему обрезу ската с помощью шнурки. Крепится к обрешётке с помощью самосверлящих винтов с плоской головкой. Стык карнизов осуществляется с нахлёстом 50-100 мм.

Подшивка карнизного свеса кровли выполняется различными способами. Для подшивки используют: профлист, металлосайдинг, фасадную панель. Возможны два варианта расположения материалов: вдоль или перпендикулярно стене.

4. Монтаж листов металлочерепицы

Укладку листов металлочерепицы производить справа налево. Монтаж начинается с установки первых двух листов. Первый лист металлочерепицы крепится само-резом в нижнем правом углу так, чтобы нижний край листа приходился по краю обрешётки. Второй лист металлочерепицы накладывается сверху, закрывая капиллярную канавку. Края листов выравниваются по карнизу и плоскости фронтона ската. Выполнив выравнивание, листы закрепляются. Далее приступают к монтажу последующих листов металлочерепицы.

При длине ската более 6 м рекомендуется выполнять его составным, из-за неудобства транспортировки и монтажа листов. При устройстве составного ската листы металлочерепицы монтируются снизу вверх, справа налево, по схеме. Важно при таком монтаже совместить капиллярные канавки нижнего и верхнего листов. В противном случае образуется зазор между листами металлочерепицы. Листы всех видов металлочерепицы укладываются с нахлёстом по длине 200 мм. Для правильной организации нахлёста длина нижнего листа металлочерепицы должна удовлетворять формуле:

Lн.л.=0,2+b*Nш
b — величина шага черепицы; Nш — число шагов черепицы по скату

Например, этой формуле подчиняются листы длиной 3,0; 3,4; 3,8; 4,2; 4,6; 5,0 м.

Для монтажа металлочерепицы используются кровельные саморезы 4,8×35 или 4,8×20 мм. Крепление листов металлочерепицы произво¬дится в нижний прогиб профиля (рис. 12), саморезы располагаются на листах в шахматном порядке, вблизи края ската (карниз, конёк, фронтон, ендова) в каждую волну. Продольный стык листов скрепляется саморезами или заклёпками. В случаях, когда уклон кровли меньше 14° необходимо герметизировать продольные и поперечные стыки листов.

Крепление металлочерепицы в верхний прогиб волны категорически запрещается!

Крепление металлочерепицы гвоздями или саморезами без уплотняющих прокладок категорически запрещается!

Забивание кровельных саморезов молотком категорически запрещается!

По металлочерепице надо ходить аккуратно, в обуви с мягкой подошвой и наступать только в нижний прогиб волны в местах обрешётки.

Инструкция по монтажу металлочерепицы. Монтаж листов металлочерепицы.
Инструкция по монтажу металлочерепицы

Самосверлящий винт с уплотнительной прокладкой устанавливается в прогиб волны металлочерепицы под поперечной волной(в низ волны), перпендикулярно листам. Винт закручивается до момента выпрямления прокладки в горизонтальную линию. Излишнее закручивание ведёт к выгибанию прокладки и отрыву её от плоскости листа.

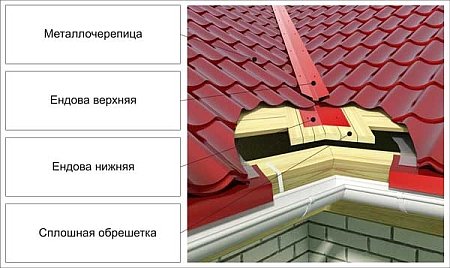

5. Ендова

Инструкция по монтажу металлочерепицы. Ендова.

Обрешётка в месте стыков скатов выполняется сплошной на расстоянии 400…500 мм от середины. Нижняя ендова крепится к обрешётке с помощью кляммеров. Листы металлочерепицы укладываются таким образом, чтобы от края листа до низа ендовы оставалось не менее 100 мм.

Верхняя ендова устанавливается после укладки листов металлочерепицы и крепится кровельными саморезами через 200…300 мм в верх волны металлочерепицы. Саморезы не должны нарушать целостность нижней ендовы.

6. Фронтон

Фронтон крепится таким образом, чтобы накрыть верхний прогиб волны металлочерепицы. На показана подшивка выступающего со стороны фронтона свеса кровли профилем стеновым С-13, рас¬положенным поперёк ската кровли. С-13, в этом случае, заказывается заранее или нарезается на месте в соответствии с размером выноса.

Инструкция по монтажу металлочерепицы. Фронтон.

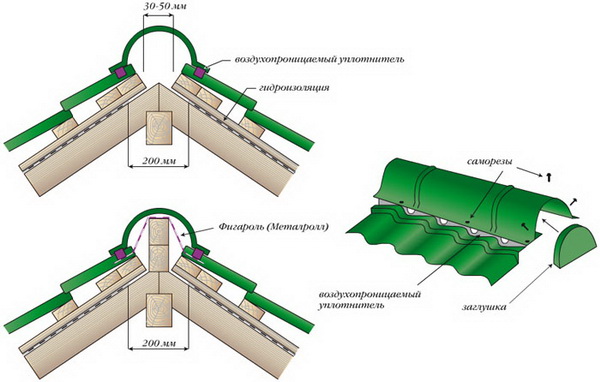

7. Конек

Стыкуются коньковые элементы с нахлёстом 100 мм. Конёк крепится кровельными саморезами 4,8 х 80 мм к обрешётке, к вершине каждой второй волны. Конёк плоский крепится кровельными саморезами 4,8 х 80 к обрешётке или 4,8 х 35 к листам металлочерепицы, к вершине каждой второй волны.

Между коньком и металлочерепицей укладывается уплотнитель пено-полиуретановый. Торцы фасонного конька закрываются декоративной заглушкой.

Для вентиляции подкровельного пространства используется вентилятор конька, который крепится кровельными саморезами к коньку. Стык обрабатывается герметиком.

Укладка металлочерепицы на крышу — изучаем технологию и схемы

Большинство застройщиков предпочитают перекрывать крышу металлочерепицей. Технология выполнения укладки металлочерепицы на крыше достаточно простая, поэтому укладку данного материала можно осуществлять самостоятельно. Если нет свободного времени, для выполнения кровельных работ нанимаются специалисты.

Но все-таки намного дешевле выполнить кровельные работы самостоятельно. Для этого просто нужно внимательно изучить пошаговую инструкцию монтажа, которая часто прилагается при покупке кровельного материала.

Используемый инструмент для выполнения кровельных работ

Для самостоятельного монтажа металлочерепицы понадобятся инструменты:

  • Стремянка
  • Деревянная лестница (укладывается непосредственно на крышу)
  • Рулетку
  • Рейку
  • Мел, маркер, простой карандаш (для нанесения разметки)
  • Молоток
  • Прочную веревку
  • Ножницы по металлу
  • Доски для подъема листов профиля на крышу
  • Шуруповерт (по возможности на аккумуляторе)

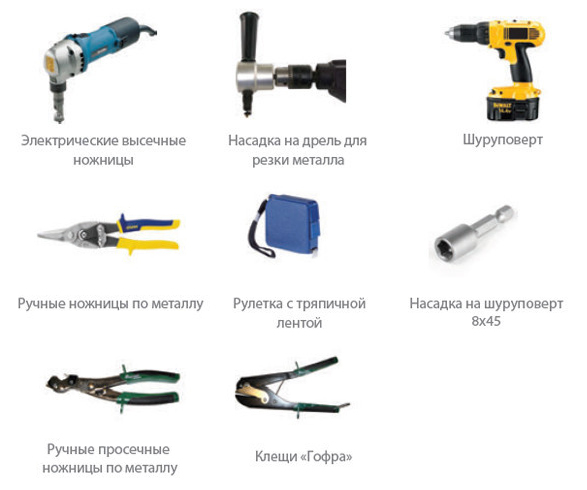

Набор инструментов для монтажа металлочерепицы

Расчет необходимого количества кровельного материала

Схема укладки металлочерепицы предполагает точный расчет количества стройматериала для перекрытия крыши. Листы металлочерепицы являются несимметричными, расчет их количества имеет свои особенности. Нельзя подменить один лист другим.

Завод-изготовитель указывает размеры листа металлочерепицы по горизонтали, вертикали, но, кроме этого, для данного материала предусматриваются эффективные размеры листа, при расчете которых учитывается перехлест листов, в результате определяется эффективная площадь перекрытия. Также нужно учитывать несимметричность кровли.

Подготовка крыши

Технология укладки металлочерепицы на крышу предусматривает предварительную подготовку. Чтобы металлочерепицу уложить правильно, обязательно необходимо выполнить обрешетку кровли, смонтировать желоба для стока воды, карнизные планки. Предварительно рекомендуется проверить кровлю на ровность, а именно: горизонтальность расположения конька, длину кровельных скатов по горизонтали. В том случае, если кровля пошла на перекос, ее обязательно нужно выровнять.

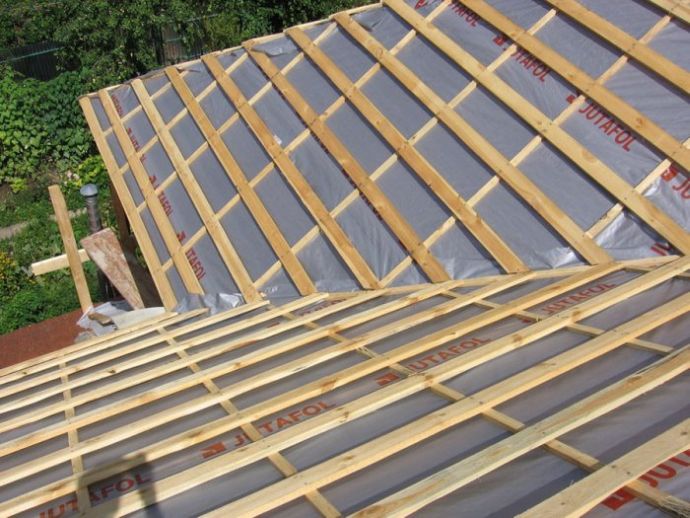

Контробрешетка

На крыше возводится контробрешетка: бруски (50 мм сечение) набиваются на стропильные доски.kontrobreshetka

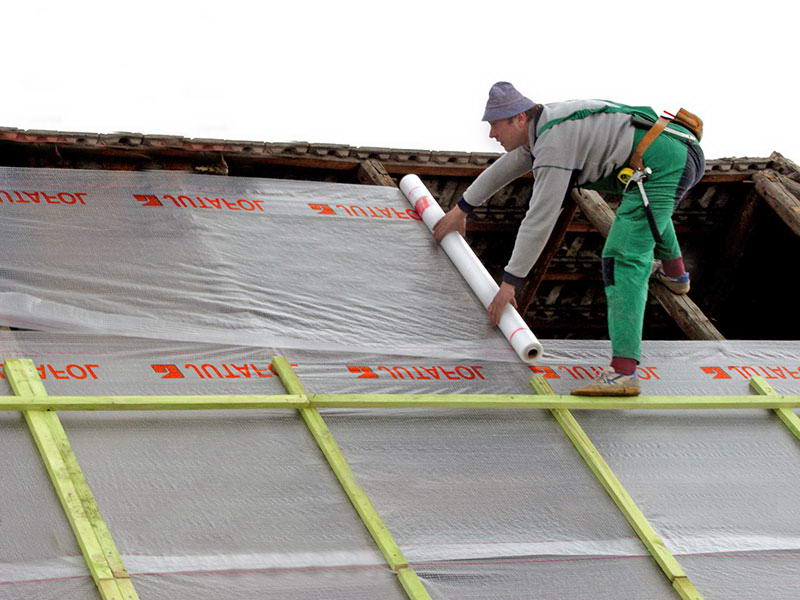

Гидроизоляционный материал

Далее укладывается гидроизоляционный материал: пленка закрепляется не внатяжку, с припусками (лучше одним целостным полотном, но если невозможно, тогда внахлест, который должен составлять минимум 15 см). Нельзя применять гидроизоляционный материал, изготовленный на основе битума. Он через некоторое время провиснет на брусках контробрешетки. В результате будет собираться конденсат.82

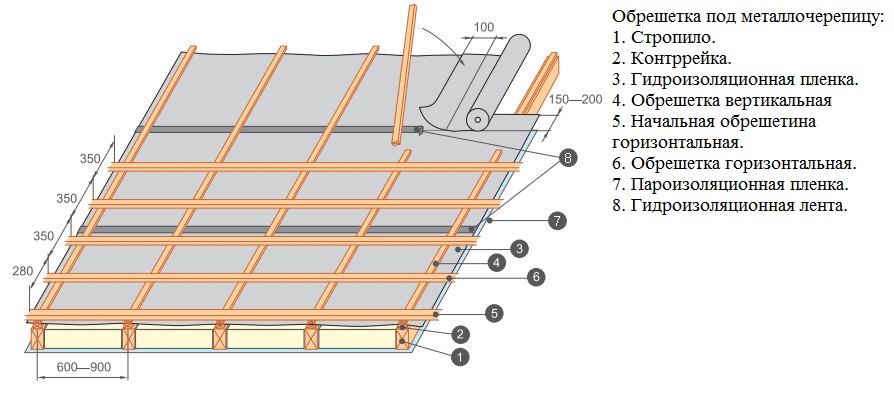

Обрешетка

После укладки гидроизоляционного слоя из досок сечением 3,2х10 см обустраивается обрешетка с шагом равным шагу волны металлопрофиля, который производитель указывает в инструкции. Доска обрешетки нижняя должна быть выше остальных приблизительно на 15 мм.obreshetka-pod-proflist-profnastil-vybor-shaga-i-montazh

Параллельность закрепления доски к карнизу проверяется при помощи отвеса (это важный момент, так как эта доска будет размещаться под ступенькой металлочерепицы). Выполненная небрежно обрешетка в дальнейшем приведет к множеству проблем, к примеру, листы материала не будут стыковаться, некачественное крепление и прочие нюансы.

Если шаг волны листа профиля 30 мм, дистанция между первыми двумя брусками обрешетки должна составлять 23 мм, а уже между остальными – 35 мм. Шаг волны 35 мм, тогда расстояния между брусками будут составлять 28 мм, 35 мм соответственно. Шаг волны 40 мм, расстояния между брусками – 33 мм, 40 мм.

Выравнивание кровельных скатов

Далее осуществляется выравнивание кровельных скатов.

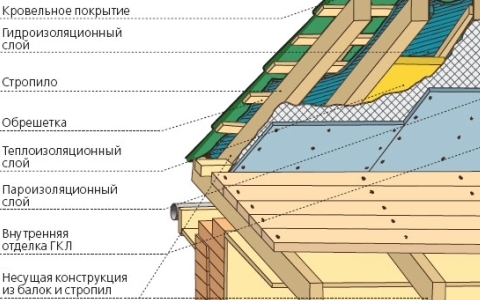

Устройство кровли под укладку металлочерепицы

Также при подготовке крыши для укладки металлочерепицы стоит уделить отдельное внимание дымоходу, внутренним углам. На этих участках монтируется сплошная обрешетка, если необходимо дополнительно обустраиваются фартуки.

Рекомендации по креплению листов металлочерепицы

Элементы конструкции перед началом их установки подвергаются обработке антисептическими средствами. Для начала необходимо кровельный материал поднять на крышу (подъем металлочерепицы осуществляется по одному листу стройматериала). Для этого могут быть использованы лаги, крепкие ремни, специально предназначенные для выполнения подъемных работ (технология подъема подбирается зависимо от высоты постройки).

  1. Если длина листов покрытия аналогична длине кровельного ската, тогда производится выравнивание первого листа покрытия по кровельному торцу, карнизу. Для крепления профиля используются специальные саморезы с прокладкой (для металлической обрешетки берутся саморезы – 0,48х2 см, для деревянной – 0,48×28 см). Длина саморезов определяется производителем металлочерепицы и типом используемого профиля.
  2. На участках примыкания профиля к обрешетке, крепление осуществляется шахматным порядком при помощи саморезов, расход которых приблизительно составит до 8 штук на м².
  3. Когда монтаж листов черепицы осуществляется слева направо, край укладываемого листа профиля заводится под край предыдущего. Монтаж листов черепицы осуществляется справа налево – профлист нужно укладывать внахлест на предыдущий.
  4. Первый лист материала должен выходить за край кровельного карниза на 5 см, он временно крепится к обрешетке саморезом возле карниза, края конька.
  5. Далее укладывается следующий профлист. Листы должны стыковаться между собой максимально плотно и точно продольным боковым перехлестом без перекосов, зазоров. Для их соединения используются саморезы 0,48×2 см, само скрепление осуществляется через верх волны от кровельного карниза к коньку.
  6. Подобным образом производится соединение 3-4 листов профиля и после этого можно убирать временный саморез, который использовался первоначально для крепления первого листа металлочерепицы. Целый блок выравнивается относительно кровельного карниза.
  7. С обеих сторон уложенного блока осуществляется окончательный замер выноса. В случае правильного выравнивания все размеры должны совпасть, тогда лист нужно и можно закреплять к обрешетке при помощи самореза. Остальные листы профиля крепятся к обрешетке, соединяются на стыках.
  8. После окончания строительных работ необходимо убрать всю стружку, которая образовалась в результате подрезания стройматериала, сверления отверстий. Для этого используется мягкая щетка. Поврежденные участки подкрашиваются специальной краской.
  9. Если скат ломаной крыши имеет несколько рядов, тогда монтаж металлочерепицы осуществляется по иной методике: выполняется наращивание листов в определенном порядке, который определяется канавками для отвода воды, расположенными на продольных краях материала. При использовании данной технологии укладки, соединение листов производится вдоль кровельного ската внахлест 15 см и более.
  10. Крепление поперечного профиля выполняется в торец поперечной волны саморезами 0,48×2 см, предназначенными для металлических поверхностей.
  11. На вальме установка металлочерепицы осуществляется с верхней точки, опускаясь вниз равномерно с обеих сторон. Схема монтажа аналогична ранее описанной схеме.
  12. Капиллярная канавка профиля перекрывается предыдущим листом металлочерепицы.

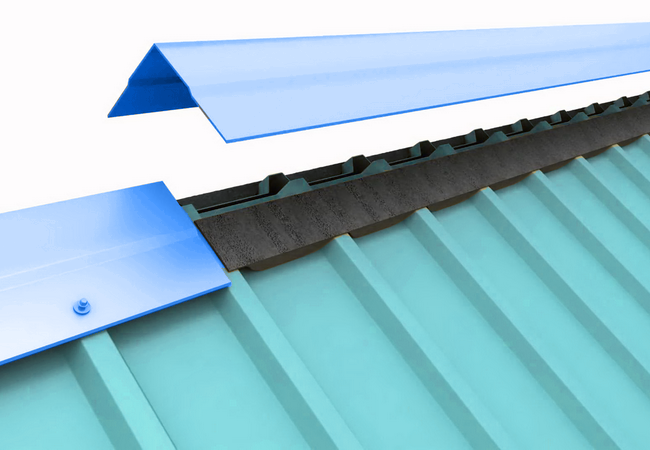

Фиксация кровельного конька

На чердаке обязательно должна быть обеспечена вентиляция, поэтому профлисты не должны сходиться под коньковой планкой. Конек крепится саморезами к кровельному покрытию через волну.montazh-konka

Нахлест планок при этом должен быть 10 см и более. Обустройство конька полукруглой конфигурации вальмовой кровли выполняется с применением специальных накладок, заглушек.

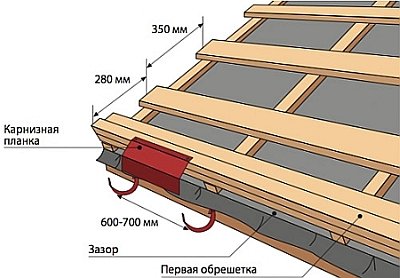

Монтаж карнизной планки

Планка карниза кровли из металлочерепицы обеспечивает доскам защиту от воздействия атмосферных осадков, соответственно предотвращает их разрушение. Монтаж планок с нахлестом 5 см, шагом 30 см. Для крепления используются гвозди оцинкованные.1393199341_6kreplenie-karniznoj-planki

Монтаж ендовы

Планки под ендову монтируются на уровне обрешетки. Между ними нужно оставлять двух сантиметровый вентиляционный зазор. Планка карниза обрезается, монтируется на углы ендовы.montazh-endovy-2

После этого осуществляется монтаж профиля нижней ендовы, который подрезается по форме планки карниза. Вдоль планки ендовы наносится разметка направляющих, с дистанцией между ними не меньше 20 см.

После завершения укладки кровельного покрытия, вдоль планки ендовы к металлочерепице крепится декоративная накладка с шагом 0,5 м.

Устройство ендовы для кровли из металлочерепицы

Монтаж торцевой планки

Этот элемент кровельной конструкции закрепляется саморезами к торцевой доске, при этом берется шаг – 1 метр, и обрешетке (шаг — 40-80 см).torzevaya-planka

Установка уплотнителя

Уплотнительный материал крепится непосредственно перед укладкой планки конька. Он клеится по направлению к середине на расстоянии 0,25 м от края конька.kreplenie-konka-profnastila

Установка конька

Крепится саморезами к металлопрофилю через три волны профиля. Минимальный нахлест — 10 см.

Схема монтажа конька на крыше

Обустройство снегозадержателей

Для повышения срока службы стоков воды предусматривается установка дополнительных элементов – снегозадержателей. Их размещают на участках, где схождение снега с крыши нежелательно. Планка снегозадержателя закрепляется под вторым поперечным рисунком профлиста. Нижняя кромка планки снегозадержателя крепится к металлочерепице, опорный уголок к обрешетке.snegozaderjateli_4

Вывод

Использование для перекрытия крыши листов металлочерепицы предоставляет возможность создавать для любого здания крепкую надежную крышу с достаточно продолжительным сроком эксплуатации. Данный стройматериал отличается легкостью, удобством проведения монтажных работ, поэтому с его помощью можно перекрыть крышу собственного дома самостоятельно, без привлечения профессионалов.

Полная инструкция по монтажу модульной металлочерепицы «Венеция» — Элиос-Трейд

01. Монтаж до торцевой доски
В случае представленного решения конструкции крыши, предшествующего дорезания на соответствующую длину стропильных ног, к их торцу устанавливаем доторцевую доску именуему также навесовой.

02. Монтаж полосы под желобами
Полоса под нестандартной размеров доски навеса) с мелкими кровельными работами. Основная задача — защита и маскирование доски навеса. Наиболее часто имеет форму буквы L (Г) с возможным сформированным слезником.

03. Трасирование монтажа крюков водосточной системы
В зависимости от применения водо- сточной системы, прежде всего вида использования крюков для желоба, трасирование можно выполнять в полосе под желобами или на стропильных ногах.

04. Установка крюков

05. Установка слезника
Навес является очень важным контсрукционным элементом кпыши, ответственным за вентиляцию, а также отвод конденсата из-под листов металла в рештачную систему. В связи с тем роль навеса не до переоценения и правильность выполнения этого элемента крыши в большой степени решает о прочности, жизнеспособности крыши как общего.

По норме DIN 4108 размер вентиляционного разреза при навесе (поскольку производитель материала для входной кровли не рекомендует больший) должен составлять не менее 0,2% принадлежащей поверхности крыши, однако не менее 200 см2 на 1 метр ширины крыши.

06. Предварительная укладка и монтаж кровли
Монтаж кровли крыши совместно с окончательной кровлей определяет герметичность и наде?жность крыши как строительной системы. Монтаж кровли может выполняться различным способом в зависимости от используемого материала:
• низко паропропускаемая фольга,
• высоко паропропускаемая фольга, устанавливаемая на стропильных ногах,
• высоко паропропускаемая фольга, устанавливаемая на полной опалубке,
• толь, устанавливаемая на полной опалубке,
• барьеры СБС.

07. Установка контрреек
Для повышения безопасности на крыше без полной опалубки, установка кровли, а также фермы должна выполняться поэтапно, перемещаясь в направлении навеса к коньку полосами ровными эффективной ширине фольги или барьера СБС.

08. Установка стартовой рейки
Первая рейка, именуемая также стартовой, выше на 30 мм остальных. Расстановка в оси между стартовой рейкой и следующей должна составлять 290 мм.

09. Установка других реек
Расстановка между осями реек под металочерепицу должна составлять около 350 мм.
УКАЗАНИЕ: Для облегчения установки металочерепицы вместе с коньковой черепицей на новосозданных скатах крыши, рекомендуется подготовка длины стропильных ног со ската по коне?к к полной длине модулей 350 мм.

10. Установка полосы над рештаком
Полоса над рештаком выполняет функцию направления воды из осадков, воды из тающего снега и льда, залегающего на скате крыши, в желоб. В предложении фирмы Budmat находятся стандартные полосы на желоб PN-15 и PN- 17 стандартной длины 2 м.

11. Установка элементов ветровой фермы
В зависимости от применяемой ветровой фермы устанавливаем верхнюю часть ветровой фермы WZR-150V или жолоба ветровой фермы WZN-150V.

12. Установка первого листа
В случае выбора металочерепицы Венеция снизу вверх в первой линии навеса устанавливаем первый лист именуемый стартовым и крепим его к подконструкции двумя фермерскими винтами 4.8 х 35 мм.

13. Соединение с торца двух стартовых листов
Затем следующий стартовый лист соединяем с предшествующим к торцу самонарезающими винтами для крепления листового металла 4,9х19 мм (шаг резьбы 2 мм, диаметр сверла меньший или равный 3 мм). Для этого металочерепица Венеция имеет специально спроектированные и выполненные мисочки и монтажные отверстия. Благодаря чему облегчает работу подрядчиков исключая тяжелое и трудоемкое сверление 2 или 4 листов металла.

НЕОБЫКНОВЕННО ВАЖНЫМ ЯВЛЯЕТСЯ СООТВЕТСТВУЮЩАЯ УСТАНОВКА МУФТЫ ДРЕЛИ, ТАК ЧТОБЫ НЕ СОРВАТЬ СОЕДИНЕНИЕ.

14. Установку подконтсрукции последующего стартового листа
После правильного выполнения соединения с торца, лист устанавливаем к подконструкции фермерским винтом 4,8х35 мм.

15. Последовательность укладки листов в узле
Для правильной установки листов в узле, а также для использования технологических монтажных отверстий спроектированных для подрядчиков необходимо безусловно соблюдать правильную последовательность листов. В случае монтажа листов слева направо по скату крыши надо помнить о подкладке листов.

16. Соединение с торца последующих листов
Затем соединяем последующие листы по направлению от навеса к коньку помня всегда, что сперва соединяем последующие листы с торца, а только тогда устанавливаем листок подконструкции при использовании соответствующих фермерских винтов 4,8х35 мм. В случае металочерепицы Венеция особенно ценится подрядчиками при использовании монтажных отверстий. Благодаря этому монтаж на много быстрее, менее трудоемкий и ограничивает до минимума количество опилков (особенно при просверливании узла 4 листов).

17. Одно из правильных решений для входа вентиляции под скатом
На снимке выше представлен один из способов выполнения вентиляции под скатом. Надо помнить, что одно из наиболее часто применяемых решений это заворачивание уплотняющих прокладок на надрештачной полосой в значительной мере блокируют эту вентиляцию, а тем же самым уменьшает период эксплуатации крыши.

18. Дорезание листа метaлочерепицы под наклоном при применении необходимого инструмента
Для прорезания стальных листов, защищенныхслоемцинкаиорганическими лаками, необходимо применять соответствующие инструменты, такие как ручные ножницы или механические скачковые ножницы. Запрещается применять угловые шлифовальные станки, которые вследствие термического процесса во время нарезания повреждают слой цинка, а также повреждают лак на резанных краях

19. Установка корзинного желоба
Корзинный желоб должен иметь такую ширину, чтобы вода могла свободно протекать по нему. В предложении фирмы Budmat доступный корзинный желоб RK-30. Из-за минимального перемещения по отношению друг к другу отдельных соприкасающихся скатов крыши надо избегать установки с помошью фермерских винтов. Значительно лучшим решением является установка с помощью закрепов (кляммер), благодаря чему желоб остается герметичным. Чтобы дополнительно уплотнить корзинныйжелоб необходимо применять самоклейкие клиновые уплотняющие прокладки, устанавливая их таки образом, чтобы гипотенуза уплотняющей прокладки была от края желоба. gu rynny.

20. Установка листов в корзинном рештаке
Похоже как на торцевых краях, так и в корзинной зоне, необходимо дорезать листы металочерепицы Венеция с помощью соответствующих инструментов, так чтобы оставить щель около 200 мм между краями листов.

21. Примерный монтаж отделки дымохода
Снимок выше показывает решение отделки дымохода похожее на фланцы применяемые при крышевых окнах. Из-за различных размеров, расположения, а также наклона ската обработку дымоходов надо считать нестандартной. Из-за термической работы дымохода, а также работы скатов крыши под напором ветра и снега, отделка дымохода должна быть разделена на две части: одну взаимодействующую с кровлей и вторую взаимодействующую с дымоходом.

22. Установка листов вокруг дымохода и на всем скате крыши
Ниже приведена схема рекомендуемого размещения винтов на скате крыши.

Винты зеле?ного цвета 4,8 х 19 мм для соединения листов друг с другом (лист- лист), винты красного цвета 4,8 х 35 мм для соединения листов для подконструкции крыши (лист-древесина).

23. Установка коньковой черепицы
Перед установкой коньковой черепицы необходимо предохранить крышу от проникания воды и снега под скат крыши, и одновременно обеспечить вентиляцию под скатом. Необходимо помнить, что на 1 метр ширины конька вентиляционные разрезы выходных отверстий должны составлять 0,05% поверхности крыши (одного ската), но не менее 50 см2. Это означает, что применение популярных уплотняющих прокладок под коньковую черепицу, решительно блокирует вентиляцию под скатом крыши и одновременно уменьшает время эксплуатации крыши.

24. Коньковая черепица GSV
Для использования исключительного вида металочерепицы Венеция фирма Budmat создала коньковую черепицу GSV. Ее? исключительным свойством и одновременно превосходством является приспособление расстановки перештамповки к ширине волны.

25. Правильное перемещение листа
На снимке рядом показано правильное перемещение листа металлочерепицы Венеция. Таким образом, во время перемещения сохраняем заводскую форму накладки листа. Благодаря этому соединение необыкновенно герметичное и эстетическое.

26. Неправильное перемещение листа
На снимке рядом показано неправильное перемещение листов металочерепицы Венеция.



На готовом скате крыши металлочерепицы ВЕНЕЦИЯ позволяет выполнять очень легко демонтаж и монтаж листов, в случае необходимости их замены, установки или замены окон, люков и пр. Ее? можно устанавливать: справа, слева, снизу и сверху ската крыши.

Уход и обслуживание стеклянной и металлической плитки

  • Свяжитесь с нами
  • Локации
  • Корзина
  • Мой аккаунт
    Новый посетитель?
    Создайте новую учетную запись на сайте Daltile, чтобы заказывать образцы онлайн.Адрес электронной почты пароль

    Запомните меня

    Забыл пароль?

    представить

  • ProExchange
английский
  • ТОВАРЫ
    • Выглядит
      • Дерево
      • Мрамор
      • Камень
      • Природный камень
      • Бетон
      • Ткань
      • Металлический
      • Мозаика
      • Декоративные
      • Стены
        • Текстура
        • Шаблон
        • Подземка
        • Большой прямоугольный
      • Крыша
        • Фарфор
    • Популярные стили
      • Гостиная на открытом воздухе / Xteriors ™
      • Что в тренде
      • Душ на полу
      • Бесшовная плита XL
      • Избранные фигуры
      • Избранные стили
      • Плитка для бассейна
      • Отчет о тенденции плитки
    • Столешницы / плита
      • Американский резерв ™
      • ONE Quartz Surfaces®
      • Panoramic Porcelain Surfaces ™
      • Природный кварцит
      • Плита из натурального камня
    • Особенности и преимущества
      • Сопротивление скольжению / StepWise ™
      • Индивидуальный крой по размеру / FlexFit ™
    • Просмотр

      • новые продукты
      • Все серии
      • Все продукты
      • Таблицы продаж
    • RevoTile
    • Цвета

      • Unknown Мульти
      • Unknown Коричневый
      • Unknown Красный
      • Unknown

Монтаж металлических зданий своими руками

Build your own metal building

Вы убедитесь, что эта работа без проблем сочетается с строительной системой Absolute Steel.В Absolute Steel все упрощается:

  • Полные и хорошо иллюстрированные инструкции.
  • Простые в обращении детали для меньшего износа пользователя.
  • Инструменты для сборки найти несложно.
  • На большинстве типоразмеров нет громоздкого и большого подъемного оборудования.
  • Полная серия пошаговых видеороликов, доступ к которой можно получить со смартфона на рабочем месте.

How-To Videos : Building a Metal Building Мы проектируем все наши системы комплектов стальных конструкций и навесов так, чтобы они были удобны для самостоятельной работы.Каждый структурный комплект поставляется с полными инструкциями. Наши инструкции просты для выполнения и хорошо иллюстрированы, поэтому легко увидеть, о чем идет речь, на каждом этапе пути.

В большинстве случаев покупка новых инструментов не является проблемой. Конструкции Absolute Steel идут вместе с инструментами, которые у многих строителей DIY уже есть под рукой или которые могут легко арендовать или купить; ни один из них не является специализированным дорогостоящим инструментом.

Мы поставили наши строительные системы людям со всего этого континента и в пять стран за границу, и ни у кого не было проблем с процессом сборки — от матери-одиночки и ее 12-летнего сына до мужей и жен, государственных компаний по техническому обслуживанию / управлению объектами. , рядовой — список обширный.Тысячи раз доказано, что неквалифицированный персонал может легко собрать нашу продукцию.

Если вы хотите увидеть какие-то здания, построенные нашими клиентами, загляните в нашу галерею DIY. Вам также могут быть интересны отзывы клиентов.

Или, если вы решите, чтобы кто-то собирал его для вас, у хорошего мастера более чем достаточно знаний для выполнения этой работы. Таким образом, независимо от того, будете ли вы делать это самостоятельно, наняв помощника или подрядчика, вы сэкономите время и деньги, и это имеет хороший экономический смысл.

Пошаговая инструкция

На приведенных ниже рисунках показана сокращенная версия этапов установки, связанных с самостоятельной сборкой. Если вам нужна помощь в принятии решения, позвоните одному из наших представителей по производству металлических конструкций по телефону 1-877-833-3237. Если вам больше нравится «покажи мне», взгляните на нашу серию видеоинсталляций.

Шаг 1

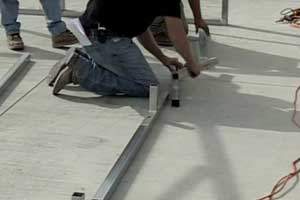

Step 1 - Base Rail Assembly

Базовая установка рельса

Шаг 2

Step 2 - Roof and Wall Assembly

Крыша и стенки рамы в сборе и размещение

Шаг 3

Step 3 - Install Horizontal Supports

Установите горизонтальные опоры (некоторые модели)

Step 4

Step 4 - Window and Door Frameouts

Оконные и дверные коробки

Step 5

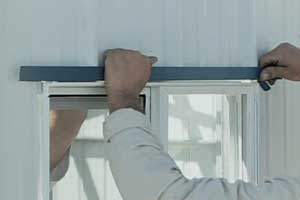

Step 5 - Install Exterior Panels and Trim

Установите панели и обшивку

Step 6

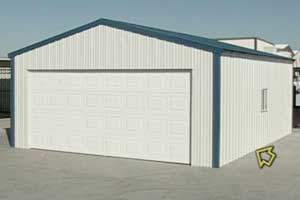

Step 6 - Enjoy Your Finished Building

Добавьте двери и наслаждайтесь своей новостройкой!

Отзыв одного из наших счастливых клиентов:

Привет Дин,

Мы собрали наше первое здание Absolute Steel.Когда мы впервые начали наши разговоры и понимание ваших продуктов, я должен признать, что мы были немного скептически настроены, не имея возможности увидеть возведенное здание, живущее так далеко. Все решения нам приходилось принимать на основе фотографий и переписки.

Я занимаюсь строительством стальных конструкций почти 30 лет, и мне всегда приходилось вносить некоторые исправления или монтаж на месте в предварительно спроектированных зданиях.

Получив наши строительные пакеты от вашей компании, я был приятно удивлен, увидев заботу и качество, которые проявились в упаковке и маркировке каждого здания, но настоящее испытание еще не наступило.

Мы начали со сборки стандартного навеса 20 x 20; мы не нарушили инструкции, так как это был очень ветреный день. Сборка прошла очень хорошо, настолько хорошо, что парень, помогавший мне, пошел позвонить, и когда он вернулся через 25 минут, я собрал весь каркас и был готов к работе. Мы построили это здание, и все сказали, что это легко! Я сказал, что да, но сейчас мы полностью строим — тогда посмотрим.

Затем мы построили целое здание и обшили его.

НУ, я должен сказать, все здание собрано вместе, как ваши видео-шоу, ЭТО ДЕЙСТВИТЕЛЬНО ПРОСТО.

Поздравляем вас и вашу компанию, работать с Absolute Steel было действительно приятно. Вы доставили товар, который был таким же, как показано. Товар отличного качества, профессионально доставлен от корреспонденции до заказа до доставки.

Продолжайте в том же духе, я хочу, чтобы все компании могли делать то, что они проповедуют!

С уважением

Дуг Уэббер
Scotia Metal Products
Burnside, NS
Canada

«Сделай сам» — это сэкономленные деньги и хороший повод насладиться барбекю с вашими помощниками и полюбоваться своим новым гаражом, когда он будет закончен!

Simple Construction

Click for 6 minute video


Нажмите здесь, чтобы получить мгновенную цену СЕЙЧАС!

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237
с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по аризонскому времени с понедельника по пятницу.

Save

Часто задаваемые вопросы по установке — The Tile Shop

Арт. Цена за каждый Цена
ИТОГО

ВАША ТОРГОВАЯ КОРЗИНА ПУСТА.

Металлическая плитка и акценты — линии плитки

  • Дом
  • Идеи дизайна
    • Консультации по дизайну
    • Шаблоны и макет
    • Кухни
      • Столешницы
      • Бокалы
      • Полы
    • Ванные комнаты
      • Ванны
      • Ванны
      • Ванны
      • Ванны
      • Ванны
      • Полы
      • Специализированные проекты
      • Облицовка
      • Камины
      • Проекты на открытом воздухе
    • Плитка
      • Фарфор и керамика
        • HDP
      • 9000 Limeble
      • Натуральный камень
      • 0003 Гранит
      • Сланец и кварцит
    • Акценты и аксессуары
    • Стекло
    • Металл
    • Мозаика
    • Галька
    • Фрески
    • Бордюры и листеллы
    • Скидки и продажи
    • 0003
    3 rtops
    • Столешницы из плитки
    • Столешницы из гранита и кварцита
    • Столешницы из кварца
      • Cambria
      • Информация о гарантии
    • Склады плит
    • Мойки
  • Подрядчики
  • Подрядчики по установке
    • Инструменты для аренды
    • Гидроизоляция
      • Wedi
      • HydroBlok
      • Schluter Kerdi
    • Аксессуары для ванной
    • Стеклянные двери для душа
    • Полы под плитку
      • Ditra
      • Металлический обогрев полов И установочные материалы
      • Затирка и герметик
        • Стеклянная затирка
        • CBP Fusion Pro
        • Bostik Trucolor
        • Эпоксидная затирка
        • Цементная затирка
    • Очистители и герметики
      • Проблемные средства
      • Очистители Solvers
        • Anti-Slip
      • Как чистить плитку
      • Как чистить натуральный камень
      • Как чистить раствор
    • Интернет-магазин
      • Пользовательские формы плитки
        • Белые деревянные медведи
        • Бурые деревянные медведи
        • Бурые мраморные медведи
        • Черные мраморные медведи
        • Черные сланцевые медведи
        • Серебряная рыбка 4 дюйма
        • Серебряная рыбка 6 дюймов
        • Сланцевая рыба 4 дюйма
        • Сланцевая рыба 6 дюймов
        • Рыба из красного травертина 6 дюймов
      • Крышки выходных
        • Темный одиночный переключатель
        • Темный двойной переключатель
        • Светлый двойной переключатель
        • Темный двойной переключатель
        • Темный тройной переключатель
        • Комбинированный выход переключателя света
        • Комбинированный выход переключателя темного цвета
        • Комбинированный переключатель переключателя темного цвета
        • Винты на задней панели 900
        • Deco Dots
          • Серый Белый
          • Ясень
          • Темно-серый
          • Темно-серебристый
          • 2×2 «Silver Nickel
          • Медальон из латуни
          • Pewter Daisy
          • Pewter Shell
        • Заказные тепловые регистры
          • Регистр без воздушной заслонки
          • Регистр с воздушной заслонкой
        • Наборы для душа Wedi

          Проектирование фасадной плитки: применение от спецификации до укладки

          Photo courtesy TEC/H.B. Fuller Construction Products Фото любезно предоставлено TEC / H.B. Продукты Fuller Construction

          Том Пласкота, CDT
          Плиточные стены, патио и пешеходные дорожки производят сильное первое впечатление. Грамотно выполненный внешний вид может привлечь клиентов в бизнес или завершить общественное пространство. Несмотря на свою целесообразность, установка снаружи представляет собой потенциальные осложнения, требующие рассмотрения многих факторов.

          Совет Северной Америки по плитке (TCNA) рекомендует учитывать различные условия размещения проекта, в том числе:

          • местный климат;
          • температурных колебаний;
          • колебаний влажности; и
          • цикл замораживания-оттаивания. 1

          Эти факторы необходимо учитывать на каждом этапе проекта — от спецификации продукта до установки. Правильные материалы для укладки — эффективно установленные для работы как единая система от основания до герметика — помогают укладке плитки на открытом воздухе выдерживать элементы и защищать владельцев зданий от проблем в будущем.

          Выбор плитки
          Для наружной установки очень важен тщательный выбор плитки. Исторически фарфор был наиболее рекомендуемым материалом для наружных работ.Однако можно использовать любую плитку в пределах допустимого диапазона пористости, если она соответствует другим требованиям для наружной установки. Неглазурованные материалы часто идеальны для напольных покрытий на открытом воздухе, поскольку они обычно обладают нескользящими свойствами. Фактурная плитка также может минимизировать вероятность поскользнуться. На стенах можно использовать практически любую плитку, включая керамическую, стеклянную или каменную.

          Проблемы, связанные с климатом, также следует учитывать на протяжении всего процесса спецификации. Например, если установка будет работать в условиях замораживания-оттаивания, плитка должна быть морозостойкой.Более плотные материалы с пористостью менее 0,5 процента, такие как фарфор, как правило, обладают большей морозостойкостью, в то время как некоторые керамические плитки пострадают на открытом воздухе. 2 ASTM C1026, Стандартный метод испытаний для измерения устойчивости керамической и стеклянной плитки к циклическому замораживанию-оттаиванию — это стандарт испытаний для плитки, используемой в условиях замораживания / оттаивания.

          Цели устойчивого развития также могут повлиять на выбор внешней плитки. Плитка светлого цвета для упрочнения территории может снизить поглощение тепла или эффект теплового острова.Плитка с индексом солнечного отражения (SRI) 29 или выше может способствовать соблюдению требований Leadership in Energy and Environmental Design (LEED) за счет соблюдения требований 7.1, сертификата Sustainable Sites (SS) New Construction (NC), Эффект теплового острова — не крыша . 3

          Подготовка основания
          Независимо от того, предполагает ли проект реконструкцию облицованной плиткой внешней поверхности или начинать с нуля, подготовка основы является ключевым моментом. Бетон является идеальным основанием для установки полов снаружи, в то время как другие твердые основания, в том числе подкладная плита или бетонные блоки (CMU), могут использоваться для настенного монтажа.При укладке плитки на существующий бетон необходимо учитывать любые жидкие отвердители для мембран. Эти продукты могут препятствовать надлежащему сцеплению раствора с бетонной поверхностью, поэтому их следует удалить механической очисткой и профилированием или покрыть соответствующей грунтовкой.

          The restaurant’s exterior is covered in solid porcelain tile, giving it a travertine look. It was installed with a lightweight, latex-modifi ed mortar and high-performance grout. Photo courtesy Lightshape Studios Внешний вид ресторана облицован массивной фарфоровой плиткой, что придает ему вид травертина. Он был установлен с помощью легкого, модифицированного латексом раствора и высокоэффективного раствора. Фото любезно предоставлено Lightshape Studios

          Цементное молоко — тонкий слой затвердевшего, но непрочного цемента — также может повлиять на склеивающий потенциал основы.Если присутствует цементное молочко, поверхностный слой бетона может казаться прочным и стабильным, но существует риск разрушения склеивания. Цементное молоко можно определить, поцарапав бетон бритвенным ножом. Если бетон царапается или покрывается порошком, может присутствовать цементное молоко. Затем можно провести формальные испытания путем измерения прочности бетонной поверхности на разрыв с помощью специального оборудования. Средство от слабого слоя цементного молока — удаление, которое часто выполняется пескоструйной очисткой.

          После этих предварительных действий любые отклонения в основе должны быть исправлены.Для выравнивания поверхности субстрата следует использовать соответствующий герметик. Для плитки размером менее 381 мм (15 дюймов) это требование составляет 6,3 мм на 3,05 м (1/4 дюйма на 10 футов). Для плитки с хотя бы одним краем более 381 мм (15 дюймов) в любом направлении требуется 3,2 мм на 3,05 м. (1/8 дюйма в 10 футов). Наружные полы, настилы или патио должны иметь уклон, чтобы обеспечить дренаж. Бетон на грунте также должен иметь подстилку из гравия или другие средства дренажа под плитой. Дренаж особенно важен для установок, подверженных циклическим замораживания-оттаивания, накоплению снега и льда или там, где используются химические вещества для таяния снега, поскольку эти условия могут со временем вызвать деградацию.

          Гидроизоляционные мембраны и мембраны для изоляции трещин могут снизить требования, предъявляемые к укладке наружной плитки. Расширение и сжатие, вызванные циклом замораживания-оттаивания, создают механическую нагрузку на основу во внешней среде, что может вызвать растрескивание основы.

          Гидроизоляционные и изолирующие трещины мембраны не только помогают изолировать трещины в основании, но и предотвращают попадание плоских трещин в основание на плитку. Гидроизоляционные мембраны и мембраны, изолирующие трещины, также предотвращают проникновение воды в основание и могут предотвратить попадание воды в слой раствора.Они помогают предотвратить проблемы, связанные с насыщением и расширением влаги, наносятся на поверхность основания и оставляются для отверждения перед началом укладки плитки. Изоляционные свойства трещин особенно важны в условиях замораживания / оттаивания. Следует указать мембрану, позволяющую прямое приклеивание плитки для эффективной укладки. В соответствии с местными строительными нормами могут потребоваться водостойкий барьер (WRB), водонепроницаемая мембрана или мембрана, замедляющая образование пара.

          Any variation in the substrate should be corrected with an appropriate patching. Photo courtesy TEC/H.B. Fuller Construction Products Любые отклонения в субстрате должны быть исправлены соответствующими заплатами. Фото любезно предоставлено TEC / H.B. Fuller Construction Products

          Чрезмерно пористые основания могут препятствовать образованию прочной связи. Чрезмерную пористость основания можно определить по разбрызгиванию воды на бетон. Если вода исчезнет в считанные секунды, субстрат пористый. Нанесение грунтовки может минимизировать попадание влаги из раствора в основание, обеспечивая надлежащее отверждение и сцепление.

          Выбор строительного раствора
          Ключевым элементом обеспечения правильной работы установки и длительного срока службы является выбор подходящих материалов для закрепления.Крайне важно выбирать растворы и растворы, специально разработанные для защиты от природных элементов при установке в суровых внешних условиях.

          Лучшие строительные растворы для плитки для наружных работ сочетают в себе прочность сцепления с гибкостью, что позволяет учитывать сдвиги основания, вызванные изменением уровня влажности и температуры. Тонкие растворы, модифицированные латексом / полимером, часто лучше всего подходят для этих условий. Эти строительные растворы предназначены для улучшения адгезии, уменьшения водопоглощения и обеспечения большей прочности сцепления и устойчивости к ударам и ударам.Строительный раствор, соответствующий требованиям Американского национального института стандартов (ANSI) A118.15, Американских национальных стандартных спецификаций для улучшенного модифицированного цементного раствора сухого схватывания , будет в этой категории. Никогда не используйте органические клеи для наружных работ. 4

          Согласно справочному руководству Национальной ассоциации подрядчиков по производству плитки (NTCA), модификация полимера требуется для всех внешних строительных работ, если другие требования не указаны производителями других компонентов системы. 5 Большинство современных строительных смесей имеют сухую форму полимера, уже замешанного в мешке, для смешивания с которой требуется только вода, но латексные добавки могут позволить немодифицированным тонко схватывающимся растворам соответствовать требованиям ANSI A118.4, Американского национального стандарта для Модифицированный цементный раствор сухого схватывания . Этот стандарт обозначает строительные растворы, разработанные для наружных условий или для использования с трудно склеиваемыми основаниями. Новое обозначение ANSI A118.15, которое указывает на приложения с повышенными требованиями к прочности сцепления, помогает определить лучшие типы растворов для наружных работ.

          Выбор раствора
          Затирка также является неотъемлемой частью долговечности установки. Высокопроизводительные растворы обеспечивают повышенную прочность сцепления, прочность на изгиб и более низкое водопоглощение, чтобы противостоять морозам. 6 Некоторые растворы полностью погружаются в воду и обладают химической стойкостью, что делает их пригодными практически для любого типа наружной установки, которую только можно представить. Устойчивость к плесени и грибку помогает наружным растворам выдерживать частое воздействие влаги.

          В особо сложных условиях, добавки для затирки часто смешиваются с цементными растворами вместо воды для создания устойчивых к пятнам, более прочных и плотных растворов, более устойчивых к повреждениям от замерзания / оттаивания и проникновению воды.Добавки также могут повысить гибкость раствора, обеспечивая устойчивость к растрескиванию. Опять же, существуют также высокоэффективные растворы с полимерами в сухой форме, уже смешанные в пакете, в которые нужно добавлять только воду. Для наружных работ рекомендуются продукты, соответствующие стандарту ANSI A118.7, «Затирки для плитки, модифицированные полимером, для установки плитки ».

          The best tile mortars for exterior installations like this mural combine bond strength with fl exibility to allow for shifts in the substrate caused by changing moisture and temperature levels. Photo courtesy Hohn & Hohn Inc. Лучшие растворы для плитки для наружных работ
          , подобные этой фреске, сочетают в себе прочность сцепления с гибкостью
          , чтобы учесть сдвиги в основании, вызванные изменением уровня влажности и температуры. Фото любезно предоставлено Hohn & Hohn Inc.

          Выбор плитки может повлиять на выбор раствора для наружного монтажа. Например, некоторая стеклянная плитка — например, та, что используется для бассейнов или стен — может быть легко поцарапана, и поэтому потребуется затирка без шлифовки, поскольку отшлифованный раствор может повредить хрупкие поверхности. Кроме того, для укладки каменной плитки часто предпочтительны узкие швы от 1,6 мм (1/16 дюйма) до 3,2 мм (1/8 дюйма), которые требуют затирки без шлифовки. Если царапины не вызывают беспокойства, отшлифованный раствор может добавить стабильности швам между 3.2 мм (1/8 дюйма) и 12 мм (1/2 дюйма), так как его состав предотвращает усадку раствора.

          Высокопроизводительные универсальные растворы, которые можно использовать как без шлифовки, так и без шлифовки, доступны в различных цветах. Эстетические цели определяют цвет используемой затирки. Соответствие затирки цвету плитки позволит визуально минимизировать шов затирки для более непрерывного дизайна. Чтобы создать эффектный вид и привлечь внимание к отдельным плиткам, можно выбрать оттенок затирки, контрастирующий с оттенком плитки. Однако контрастный цвет затирки также подчеркнет любую неровность укладки.

          Выцветание, беловатый кристаллический или порошкообразный налет на линиях затирки и поверхностях плитки, может испортить даже самые тщательно продуманные комбинации затирки и плитки для наружных работ. При наружных установках высолы часто возникают в результате попадания влаги под поверхность плитки. В некоторых редких случаях продолжительное пребывание под дождем может вызвать высолы, особенно в случае пористого раствора. Тщательный выбор раствора может предотвратить появление высолов на внешнем виде установки.

          Герметики и герметики могут предотвратить проникновение внешней влаги в установку, дополнительно защищая ее от внешних элементов.При необходимости проникающий герметик может уменьшить проникновение влаги без изменения внешнего вида раствора. 7 Эти герметики предназначены для полного проникновения в пористую поверхность без изменения ее внешнего вида. Их рекомендуют для всех видов пористой плитки, камня и затирки. 8

          Прежде всего, материалы должны работать вместе, как система, чтобы противостоять сложным внешним условиям. Все продукты для подготовки основания, строительный раствор и растворы должны быть совместимы.По этой причине следует подумать об использовании одного источника для всех материалов для установки. Это также упрощает рассмотрение гарантийных обязательств.

          Установка стратегий
          Чтобы определить наиболее эффективные стратегии установки для конкретного проекта, TCNA рекомендует заранее оценить внешние места установки. Команде необходимо определить, будет ли установка подвергаться воздействию прямых солнечных лучей весь день или часть дня, будет ли она подвергаться воздействию резких ветров и можно ли защитить установку от солнца с помощью временного укрытия.Влага может улетучиваться в атмосферу при укладке или ее отверждении под прямыми солнечными лучами в жаркие и сухие дни. Избыточное нагревание может помешать правильному отверждению свежего раствора и развитию необходимой прочности для долговременной укладки. Так, в жаркие дни установку следует защищать от прямых солнечных лучей навесом. Это помогает сохранить безопасность и прохладу как материалов, так и монтажников. Если это невозможно, бригаде установки, возможно, придется работать ночью.

          Since effl orescence occurs when watersoluble minerals dissolve and migrate to the installation surface, interrupting this process with waterproof membranes and setting materials with low absorption rates can help prevent it. Photo courtesy TEC/H.B. Fuller Construction Products Поскольку выцветание возникает, когда водорастворимые минералы растворяются и мигрируют на поверхность установки, прерывание этого процесса с помощью водонепроницаемых мембран
          и установка материалов с низкой степенью поглощения могут помочь предотвратить это. Фото любезно предоставлено TEC / H.B. Fuller Construction Products

          Низкие температуры представляют собой противоположную проблему. Оптимальный диапазон температур для укладки плитки — от 10 до 21 ° C (от 50 до 70 F) до укладки и в течение 48 часов после нее. Не следует планировать проект на открытом воздухе, если есть вероятность, что температура упадет ниже нуля.

          Если установка снаружи должна производиться при очень низких температурах, установщики должны позаботиться о поддержании температуры в помещении в приемлемом диапазоне, используя такой метод, как обогреваемые палатки.В разных частях страны существуют разные способы борьбы с окружающей средой, но все методы должны соответствовать основным требованиям к свойствам используемых материалов для установки.

          Также следует отметить, что более низкие температуры увеличивают время отверждения. Это означает, что если температура упадет, установке потребуется дополнительное время для отверждения, прежде чем она станет безопасной для пешеходов

          Бригада по установке должна понимать уникальные требования к покрытию внешних установок. Для наружных установок требуется 95-процентное покрытие, а при использовании натурального камня это требование возрастает до 100 процентов.Вариации основания, связующий материал, выбор шпателя и техника затирки являются критическими факторами, которые следует учитывать при попытке добиться надлежащего покрытия. Если количество пустот в растворе под плиткой превышает промышленные требования, они могут накапливать влагу. В морозно-оттаявшем климате эта вода может замерзнуть и расшириться, что приведет к ухудшению качества и нарушению сцепления тонкого материала.

          Точечный метод никогда не следует использовать с цементными растворами для стен. Используя этот метод, установщик наносит капли или точки раствора на обратную сторону плитки, а не тщательно затирает ее.Хотя может показаться, что это экономит время и снижает материальные затраты, возникающие пустоты в покрытии делают плитку чувствительной к захвату влаги, что может вызвать расслоение или нарушить сцепление.

          Даже самые тщательно смонтированные внешние проекты могут страдать от выступов — состояния, возникающего, когда плитки уложены неравномерно, так что один край или угол плитки выше, чем края или углы соседней плитки. Некоторая степень выступа нормальна для наружной установки.Однако условия освещения могут значительно ухудшить его внешний вид. Свет, падающий на внешние объекты под прямым углом, параллельно поверхности, может подчеркнуть нормальные и допустимые несоответствия. 9 Наличие временного освещения, имитирующего запланированную схему освещения, или осведомленность об этих чрезмерно открытых областях помогает обеспечить совместную работу освещения и плиточной укладки.

          Заключение
          Выбор и эффективное использование высококачественной продукции для наружных проектов требует тщательного учета различных факторов.Нет двух абсолютно одинаковых внешних проектов, но всестороннее понимание условий, которые должны определять выбор продукта, всегда будет способствовать более успешной установке. Обеспечение соответствия материалов спецификации не только для наружного использования, но и для совместной работы в качестве системы, окупается в создании красивой и прочной установки.

          Примечания
          1 Для получения дополнительной информации см. «Классификация условий окружающей среды» в Руководстве по установке керамической, стеклянной и каменной плитки .(наверх)
          2 См. статью Дэвида М. Гобиса «Плиточные террасы, патио и балконы» в TileLetter на сайте www.tileletter.com/2011/10/tile-decks-patios-and-balconies. (наверх)
          3 См. «Стандарты экологичного строительства и руководство по выбору экологически чистой продукции» в Руководстве TCNA по установке керамической, стеклянной и каменной плитки . (вверх)
          4 См. «Руководство по выбору материалов для укладки» в Руководстве по установке керамической, стеклянной и каменной плитки. (обратно вверх)
          5 Для получения дополнительной информации см. «Метод установки в тонком слое» в Справочном руководстве NTCA . (наверх)
          6 См. «Руководство по выбору затирки» в Руководстве по укладке керамической, стеклянной и каменной плитки. (наверх)
          7 См. «Затирки» в Справочном руководстве NTCA . (вверх)
          8 См. «Техническое обслуживание» в Справочном руководстве NTCA . (вверх)
          9 См. «Особые процедуры установки» в Справочном руководстве
          NTCA .(вверх)

          Том Пласкота, CDT, менеджер службы технической поддержки H.B. Fuller Construction Products Inc., и отвечает за управление группой полевой поддержки, которая разрабатывает и передает техническую информацию и предоставляет техническое обслуживание. Он работает с торговой маркой TEC по системам подготовки поверхности и укладки для полов, керамической плитки и натурального камня с 1997 года. Пласкота активно участвует в Национальной ассоциации плиточников (NTCA) и является бывшим отраслевым директором Чикагского отделения CSI.Plaskota имеет более чем 30-летний опыт работы с методами строительства, испытаниями и материалами. Он имеет сертификат технолога по строительной документации (CDT) и имеет степень бакалавра гражданского строительства Университета Вальпараисо. С ним можно связаться по электронной почте [email protected]

          S-CLIP F SYSTEM Квадратная и прямоугольная плитка. Металлическое изделие

          Система доступа F-Clip

          ПОТОЛОЧНЫЕ И СТЕНОВЫЕ СИСТЕМЫ Идеи воплощаются в жизнь Металлический продукт Система доступа F-Clip Коридорные потолки СИСТЕМА доступа F-Clip Потолки коридоров :::: 3 Спецификация Система Материал панели Покрытие Исполнение *

          Подробнее

          МЕТАЛЛИЧЕСКИЙ БУКЕТ НА КРЮК

          METAL LEAFLET HOOK-ON МЕТАЛЛИЧЕСКИЙ ЛИСТ НАКОНЕЧНИК СИСТЕМЫ B-H 300 02 СИСТЕМА F-H 600 09 СИСТЕМА K-H 400 16 СИСТЕМА R-H 200 23 СИСТЕМА R-H 215 30 СИСТЕМА B-H 300 Линейная сетка Металлическое изделие СИСТЕМА B-H 300 ЛИНЕЙНАЯ СЕТКА :::: 4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

          Подробнее

          Как купить Eclipse Premium

          How To Buy Eclipse Premium Eclipse Premium ОДНОРОДНЫЙ ВИНИЛ ДЛЯ НАПОЛЬНЫХ ПОКРЫТИЙ> Гармоничная цветовая гамма> Классический ненаправленный дизайн> Армированный полиуретаном Простота и невысокая стоимость обслуживания> Выгодная начальная стоимость> Отсутствие дополнительной обработки поверхности Подробнее

          Как сделать потолок приточного воздуха

          Потолок приточного воздуха General — это потолочная система приточного воздуха с регулируемыми дисками.Схема распределения является бесконечно гибкой и может регулироваться по мере необходимости, не влияя на воздушный поток, падение давления или

          Подробнее

          Инструкция по установке

          Идеи CEILIN & WLL SYSTEMS воплощаются в жизнь. XIOM CIRCLE & CURVED CNOPIES Для плит Tegular 8 мм и MicroLook 8 мм с открытыми кромками И н с т а л ь н о в а н и е P R E P R T I O N ТОЧКИ ПОДВЕСКИ Подвеска

          Подробнее

          Linkeo 19-дюймовые отдельно стоящие шкафы

          Linkeo 19 freestanding cabinets 87045 LIMOGES Cedex France Телефон: (+33) 05 55 06 87 87 — Факс: (+33) 05 55 06 88 88 Linkeo 19-дюймовые отдельно стоящие шкафы Страница 1.Общие характеристики …. 1 2. Ассортимент …. 2 3. Технические характеристики … 3

          Подробнее .

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
