Монтаж фундаментных блоков. Возведения фундамента при помощи бетонных блоков

В строительстве одним из основных элементов для возведения зданий является фундаментный блок. С помощью него можно создать действительно прочный фундамент, который обязательно прослужит много десятков лет.

Главным достоинством бетонных плит называют их прочность и долговечность. Действительно, это самый простой вариант, который может применяться для постройки относительно крупных зданий. В это же время прочность бетона позволяет выдерживать огромные нагрузки созданного помещения, при этом имея в наличии огромный запас прочности. Кроме того, классические бетонные блоки спокойно выдерживают температурные перепады, при этом максимальная эксплуатационная температура может составлять +50 градусов по Цельсию, а минимальная -70 градусов.

Ну и, конечно же, нужно отметить, что фундаментные блоки отлично подходят для возведения небольших частных домов. Нужно учитывать, что при помощи подобной продукции мы можем рассчитывать на высокую надежность строения.

При этом дом, возведенный на основе бетонных блоков, может спокойно выдерживать различные внешние влияния, которые нередко становятся причиной аварийных ситуаций.

В этой статье мы рассмотрим все главные особенности бетонных блоков, а также подробно разберем процесс монтажа этого продукта.

Главные особенности бетонных блоков

На сегодняшний день в продаже можно найти огромное количество вариантов фундаментных блоков. Производством этой продукции занимаются сотни различных компаний по всей стране. При этом нужно учитывать, что далеко не вся продукция, присутствующая на рынке строительных материалов, достойна внимания.

Нередко случается так, что неопытные (новые на рынке) компании предлагают совершенно некачественную продукцию. Все дело в нарушении технологии производства блоков. В конечном итоге мы получаем продукцию, которая может иметь небольшую пористость, а также немало изъянов, в том числе трещин и вмятин. При обнаружении хотя бы небольших повреждений, следует отказаться от приобретения конкретных блоков.

Также стоит знать, что качество бетонных блоков, предлагаемых различными производителями, зачастую соответствует стандарту ГОСТ 13015. Более того, качество и состояние бетонных блоков никак не зависит от погодных условий либо от каких-нибудь еще факторов. По поводу отдельных вопросов, связанных с качеством бетонного продукта, можно обратиться к консультантам.

Кроме того, нужно понимать, что бетонные блоки должны производиться исключительно на крупных производствах, где есть все необходимое для полного объема работ. Нередко можно найти в продаже бетонные блоки кустарного производства. Они могут даже выглядеть точно так же, как и качественная продукция, однако, приобретать её однозначно не нужно. Зачастую подобные бетонные блоки имеют совершенно неподходящий состав, который может поставить под угрозу целостность возводимого здания.

Чтобы не стать жертвой подобных покупок, следует запросить у продавца лицензию или сертификат от производителя. Зачастую крупные компании дорожат своей репутацией, поэтому при любых ситуациях хвастаются качеством продукции.

Основные преимущества бетонных блоков

Нужно знать, что с каждым днем бетонные блоки используются все чаще. Все дело в том, что данная продукция является невероятно практичной в строительных целях. Речь идет о существенных преимуществах бетонных блоков по сравнению с монолитным фундаментом. Для создания монолитной основы необходимо много времени и сил. Особенно в том случае, если необходимо возвести крупное строение. Кроме того, нужно задействовать немало рабочих, которые смогут провести все эти работы. А при помощи бетонных блоков можно составить фундамент любых размеров. При этом достаточно всего лишь произвести транспортировку данной продукции к месту назначения и сделать все необходимое для создания качественного фундамента. Учитывая, что здесь нам не нужно с нуля готовить бетон и ждать, пока он схватится, процесс существенно ускоряется. Можно произвести все необходимые для создания фундамента мероприятия и сразу же перейти к следующему этапу работ.

Более того, бетонные блоки – это достаточно недорогое решение для строительства. Причем чем больше мы возводим строение, тем больше можно сэкономить. Однако не стоит думать, что блоки из бетона можно использовать для постройки любых помещений. Если масштабы очень крупные, то следует отказаться от данной продукции, так как бетонные блоки не слишком крупные по габаритам. Для строительства дачного дома или другого небольшого помещения – это отличный выбор. Не стоит забывать, что в продаже можно найти блоки различных размеров, которые идеально подойдут под конкретные масштабы строительства.

В продаже также можно найти бетонные блоки со специальными отверстиями. Это еще одно преимущество бетонных блоков, позволяющее проводить различные средства коммуникаций прямо через фундамент. В процессе создания монолитного фундамента создание отверстий в бетоне – непростой процесс, в течение которого можно столкнуться с многочисленными проблемами. В том случае, если сделан выбор в пользу бетонных блоков, следует заранее позаботиться о приобретении данной продукции с отверстиями, так как позже изменить что-то будет очень затруднительно или вовсе невозможно.

Подготовительные работы

Перед монтажом фундаментных блоков нужно провести целый ряд ответственных мероприятий. В первую очередь необходимо произвести разбивку осей основы (прямо в вырытом котловане). Для этого нам потребуются натянуть по периметру осевой шнур, чтобы в полной мере оценить масштабы работ. Далее происходит замер всех габаритов будущей основы, и в местах проектированных точек нужно разместить металлические колья.

Сам шнур должен находиться на пару сантиметров дальше, чем край будущего фундамента. Это нужно для того, чтобы можно было без проблем установить фундаментные блоки, и при этом контролировать их положение по всему периметру.

Также нужно позаботиться и об основании для создания фундамента. В данном случае отлично подойдет песчаная подушка – недорогой и эффективный вариант для возведения прочного фундамента. В данном случае нужно просто высыпать определенный объем песка в вырытую траншею и разровнять. Толщина песчаного слоя должна составлять до 10 см (не менее 5 см).

При этом нужно произвести уплотнения песка, чтобы позже не возникло никаких проблем с обустройством фундамента.

Несмотря на все вышеуказанные манипуляции, связанные с подготовительными работами, ситуация может существенно измениться в зависимости от конкретной ситуации. В отдельных случаях необходимо увеличить или уменьшить размеры песчаной подушки. Иногда требуется лишь минимальное углубление фундамента в почву, однако такой сценарий предусматривается лишь в тех случаях, когда существует необходимость создания подвального помещения. Однако больше всего внимания на данном этапе нужно уделить качеству песчаной подушки, на которой будет основываться все будущее строение. Следует несколько раз проверить плотность созданного слоя.

Отдельно нужно отметить то, что при использовании фундаментных блоков ФБС можно основываться на положительных качествах специальных подушек ФЛ. Суть заключается в том, что такая бетонная подушка существенно повысит несущую способность фундамента. Это актуально в тех нередких случаях, когда возводится масштабное строение, которое должно без проблем справляться с колоссальными нагрузками. Однако в большинстве случаев необходимости в подушках ФЛ нет, особенно если строится лишь небольшой частный дом.

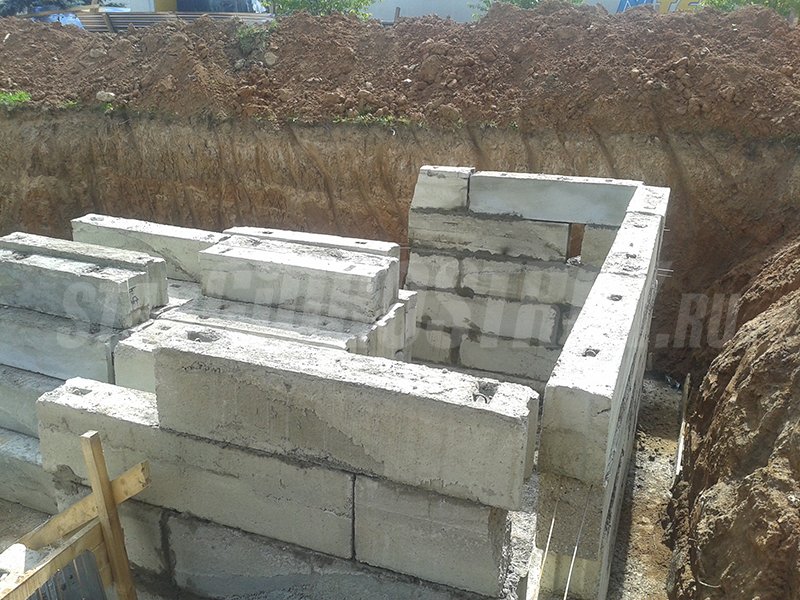

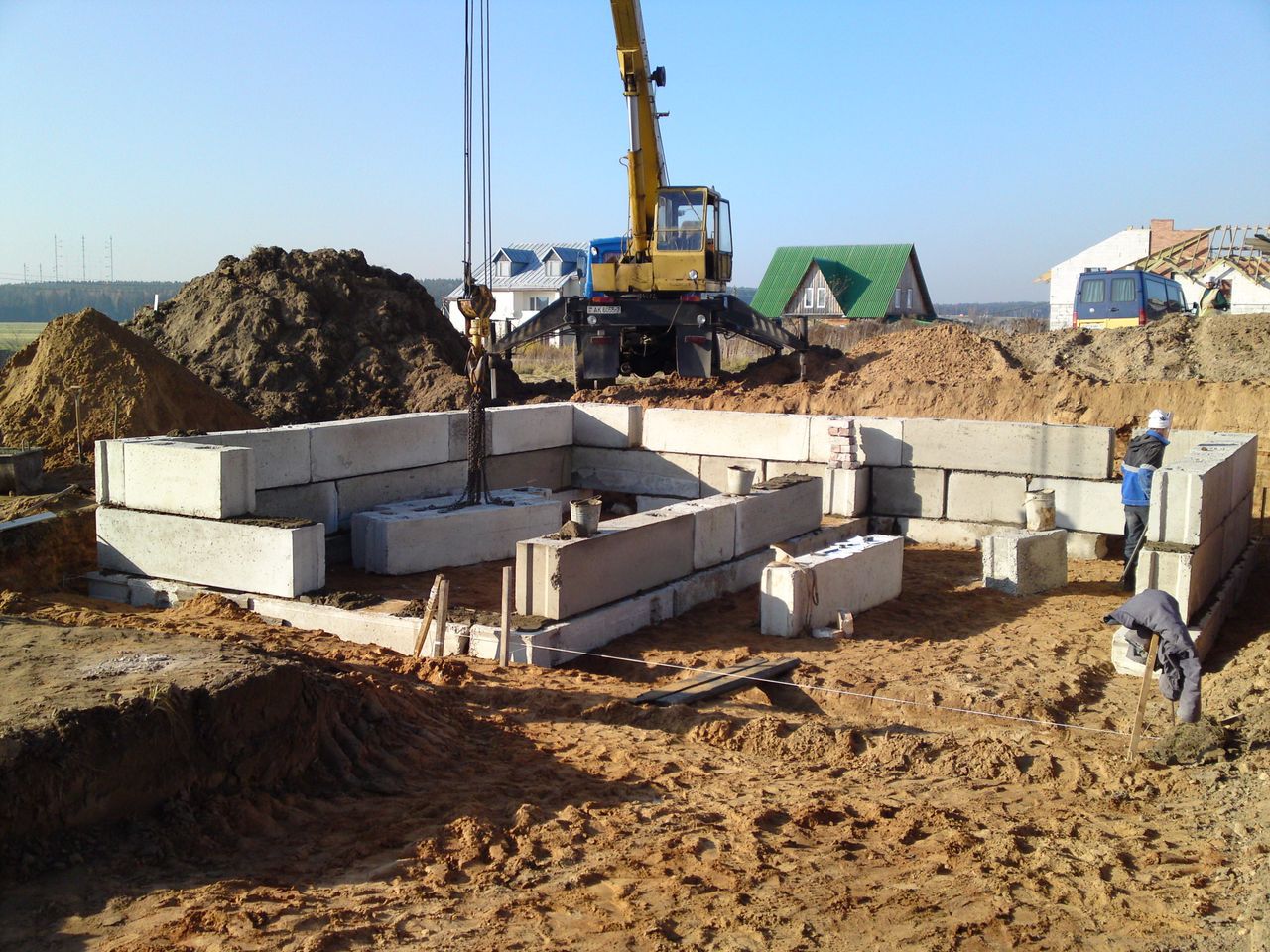

Процесс монтажа фундаментных блоков

Перед самой укладкой бетонных блоков нужно убедиться, что по всему периметру основания нет воды или других осадков. При таком раскладе монтаж начинать никак нельзя. Это не только небезопасно для будущей основы строения, но и вовсе может стать причиной неверной установки блоков.

  1. Установка блоков начинается с тех мест, которые будут выполнять своеобразную «разметочную» роль. Суть в том, что на основе уже установленных по периметру блоков можно будет ориентироваться в дальнейшем процессе. Зачастую на данном этапе происходит установка блоков по углам будущего фундамента, а также на пересечении стен. При помощи предварительных расчетов нужно убедиться, что уже установленные бетонные элементы не станут помехой для монтажа всех остальных блоков. Конечно же, установка происходит при помощи грузоподъемного крана.
  2. По граням уже установленных блоков проводится причалка (шнур, служащий для точного определения места установки блоков). Соответственно, уже на основе причалки проводится монтаж всех остальных блоков. Зачастую производится монтаж сразу нескольких уровней блоков. Это может быть 3-4 слоя фундаментного элемента, все зависит от конкретных масштабов и необходимости создания подвального помещения. При создании новой кладки нужно поднимать и причалку. Если существует хотя бы небольшое отклонение от необходимого значения установки, можно исправить ситуацию при помощи металлического лома. Достаточно всего лишь немного подвинуть необходимый бетонный элемент.
  3. После монтажа каждой кладки бетонных блоков, необходимо проверять горизонтальный уровень поверхности. Для этого используется нивелир. Сама по себе установка достаточно простая, однако для подобного анализа все же лучше нанять специалистов, которые в полном объеме проанализируют ситуацию.
  4. Если выяснилось, что один (или несколько) из бетонных блоков расположен совсем не так, как нужно, придется снова воспользоваться мощью грузоподъемного крана. Следует проверять установку каждого блока сразу же после того, как кран расположил его на поверхности. Между бетонными блоками располагается цементный раствор. Процесс аналогичный кладке кирпича, однако в данном случае масштабы существенно крупнее. Толщина раствора должна составлять 2 см. Для того чтобы качественно провести работы также можно увлажнить поверхность бетонных блоков. Тогда сцепление цемента будет происходить куда быстрее и качественнее. Разравнивание цемента зачастую проводится при помощи лопаты. Вертикальные промежутки между блоками тоже нужно заполнить цементным раствором.

Нюансы во время монтажа фундаментных блоков

Конечно же, и этот процесс имеет определенные трудности, с которыми наверняка придется столкнуться большинству строителей. Далее мы и рассмотрим самые распространенные нюансы строительного процесса:

  • Чаще всего получается так, что общая длина бетонных блоков не соответствует периметру основания. Соответственно, между блоками могут появиться небольшие (или крупные) промежутки, которые нужно как-то заполнить. Зачастую для этого процесса используются монолитные вставки, а также специальные доборные блоки. Важнее всего знать, что все эти заполнители должны иметь прочность приблизительно такую же, как и бетонные блоки.
  • При помощи кельмы нужно будет удалить все излишки цементного раствора. При этом нужно контролировать, чтобы между блоками не образовывались пустоты, которые могут стать причиной низкой прочности фундамента. Как раз эти излишки цемента можно без ограничений использовать для укрепления слабых мест основания.
  • Также стоит всегда внимательно относиться к любой манипуляции, которая происходит на строительной площадке. Как уже говорилось, использование бетонных блоков – это существенное ускорение строительного процесса. Сам фундамент можно возвести в течение пары дней. Однако такая спешка может принести немало проблем. К примеру, в каком-то месте может не оказаться цементного раствора для скрепления блоков. Очевидно, что таких проблем следует избегать. В любом случае, не следует сильно спешить, так как качественный результат куда важнее, чем быстрая постройка здания. Желательно привлечь к работам специалистов, которые мгновенно обнаружат ошибки в создании фундамента.



Смета на фундамент из блоков

Устройство блочного фундамента (п. Репное)

наименование работ, параметрые.и.объемценасумма

 Общестроительные работы

1Разметка, нивелирование строенияед2950019000
2Выемка грунта /работа экскаватора/м/ч18150027000
3Работа автокранам/ч22150033000
4Доработка грунта вручнуюм31385011050
5Устройство песчаной подушки с трамбовкойм244,341506651
6Монтаж блоков бетонныхэл26535092750
7Устройство опалубки с заливкой бетона (пространство между блоков)м311450049500
8Монтаж перемычекшт3235011200
9Кладка кирпичашт75001290000
10Замес раствора для кладки и монтажа блоковм311110012100
11Заделка швов между блоками, заштукатуривание кирпичей и пр. /ч/д4300012000
12Нанесение праймера (гидроизоляця)м21799517005
13Монтаж ленокрома (2 слоя)м235815053700
14Монтаж пенополистирола (устройство теплоизоляции)м217930053700
15Обратная засыпка /Экскаватор-погрузчик/м/ч8150012000
16Обратная засыпка /доработка вручную/м/388506800
17Демонтаж опалубкич/д216003200
18Подготовка трубы ПП Ф-50мм (ввод воды в дом)ч/ч46002400
19Монтаж трубы Ф 50 (ввод в дом)мп490360
20Монтаж гильзы в блокишт2200400
21Сборка трубы канализационнойч/ч1600600
22Монтаж трубы Ф 110мм (ввод канализации в дом)ч/ч26001200
23Монтаж плит перекрытияшт154006000
24Монтаж опалубким210,92160017472
25Жёсткое пространственное армированием211120013200
26Бетонная заливкам3230006000
27Демонтаж опалубкич/д116001600
28Подсобные, стропольные работыч/д14160022400
29Расходный материал / кисти, ведра, лопаты и пр. /   6900
30ИТР /Инженерно-технические работы/%859278837938

 Всего по работам   627126

 затраты и материалые.икол-воценассумма

1Труба КАЛЬДЕ Ф 50мм ППмп43921568
2Заглушка Ф 50мм ППшт2190380
3Отвод Ф 50 мм ППшт1230230
4Труба Ф 110мм 1м ДЮСЕЛЬДОРФшт2360720
5Отвод Ф 110мм 90гршт1190190
6Заглушка Ф 110ммшт23672
7Муфта Ф 110ммшт17878
8ПП 60. 12шт5790039500
9ПП 60.15шт3976029280
10ПП 69.12шт31025030750
11ПП 54.12шт3669020070
12ПП 54.15шт186508650
13Блок бетонный 24.5.6шт42235098700
14Блок бетонный 12. 5.6шт55135074250
15Блок бетонный 9.5.6шт1191050124950
16Блок бетонный 24.6.6шт13295038350
17Блок бетонный 12.6.6шт316004800
18Блок бетонный 9.6.6шт13150019500
19Кирпич керамическийшт800013,5108000
20Песок 15 тонн (с доставкой)маш4350014000
21Цемент м 500шт8023518800
22Перемычка 9пб-18-37шт48003200
23Перемычка 9пб-13-37шт2865018200
24Рубероид /15мп/шт52991495
25Бетон м 200м314320044800
26Праймершт511905950
27Ленокромшт23136031280
28Пенополистиролм39,5495047025
29Крепежный материал   8000
30Доставка материала
31Плит перекрытиярейс2500010000
32Цементарейс318005400
33Бетонарейс423009200
34Кирпичарейс4500020000
35Блоковрейс8500040000
36Перемычекрейс130003000
37Прочего материала /крепежа, расходников, горючего/рейс96005400
38ТЗР /Транспортно-закупочные расходы%388738826622

 Всего по материалам: 912410

 Всего по калькуляции: 1539536

Прайс-лист (цены, стоимость) на общестроительные работы

Кирпичная кладка и бетонирование
1 Кирпичная кладка в 1/2 кирпича с армированием м2 от 650
2 Кирпичная кладка при толщине стен 250мм и более с армированием м3 от 1900
3 Кирпичная кладка черновая м3 от 1900
4 Кладка стен из газосиликатных, пенобетонных блоков м3 от 1700
5 Кирпичная кладка лицевая (облицовка) м2 от 850
6 Прорез стандартного проема в ж/б стенах м2 от 1500
7 Бетонирование (фундаментов, крылец, и т. д.) м3 от 2600
8 Бетонирование перекрытий (при высоте до 3м) м3 от 3200
Земляные работы
9 Разработка грунтов в ручную м3 от 700
10 Обратная засыпка грунтов в ручную м3 от 700
11 Разработка грунтов механизированным способом, в отвал (от 50м3) м3 от 350
12 Вывоз грунтов а/м (8-12м3) до 30 км. рейс от 2500
13 Устройство подсыпки из песка, щебня 5-20мм, керамзита м3 от 700
Монтажные работы
14 Монтаж плит перекрытия ж/б шт от 560
15 Монтаж перемычек ж/б шт от 450
16 Монтаж фундаментных блоков шт от 560
Устройство скатных крыш
17 Устройство 2-х скатной крыши без утепления с покрытием металлочерепицей (ондулином) м2 от 1100
18 Устройство 2-х скатной крыши без утепления с покрытием мягкой кровлей м2 от 1500
19 Устройство скатной крыши без утепления со слуховыми окнами 3-мя и более фронтонами м2 от 1600
Утепление и пароизоляция
20 Утепление полистирольными либо мягкими минераловатными плитами при толщ. слоя 50мм м2 от 75
21 Паро, влаго, ветро — изоляция, рулонными мембранными материалами, 1 слой м2 от 50
Укладка тротуарной плитки
22 Укладка тротуарной плитки м2 500

Укладка фундамента

Сборные ленточные основания из ФБС блоков позволяют сократить сроки строительства, обеспечить гарантированное соответствие характеристик железобетона заложенным в проекте параметрам. Укладка осуществляется спецтехникой (манипулятор или кран) на цементно-песчаный раствор. Для фундамента необходимо изготовить котлован либо траншеи по периметру здания, выполнить бетонную подготовку.

Конструкция сборного фундамента из ФБС блоков

В отличие от монолитных лент сборный фундамент представляет собой конструкцию:

  • подушка – 20 см утрамбованного песка + 20 см уплотненного щебня
  • подготовка – 10 – 5 см бетонная армированная стяжка
  • гидроизоляция – 3 – 2 слоя рулонного материала
  • плиты ФЛ – бетонная конструкция сложной формы для уширения основания, стабилизации грунта
  • блоки ФБС – сборная лента с отверстиями для ввода коммуникаций
  • армопояс – монолитный слой по верху блоков (аналог ростверка, цоколя)
  • гидроизоляция – рулонными, обмазочными, пенетрирующими материалами

Укладка блоков возможна после 70% набора прочности бетонной подготовкой. Сроки изготовления фундамента с учетом этого составляют 8 – 5 дней.

Технология укладки блоков

Для обеспечения прочности сборного фундамента необходимо выполнить комплекс работ. Блоки заглубляются ниже отметки промерзания, поэтому необходимы траншеи или котлован. Укладка гидроизоляционного материала на щебенку чревата многочисленными порывами рулонного материала. Бетонная подготовка обеспечивает ровную поверхность для рубероида, позволяет надежно герметизировать швы изоляционного ковра.

Подготовка

Для строительства фундамента пятно застройки подготавливается следующим образом:

  • разметка – шнур на колышках по периметру с учетом размера фундаментных плит, труб дренажной системы
  • выемка грунта – изготовление котлована, реже траншей под будущими стенами коттеджа
  • засыпка подушки – слой песка (20 см), щебня или смеси ПГС (20 – 15 см) с послойным (10 см) уплотнением виброплитой
  • дренаж – перфорированные гофротрубы в геотекстильном фильтре (обмотка в два слоя), соединенные в общий контур, проходящие по периметру дома, позволяющие отвести от фундамента паводковые, ливневые стоки

Дрены нельзя укладывать под бетонную подготовку, они выносятся за периметр подземных конструкций.

Бетонная подготовка

Заливка стяжки по слою нерудного материала решает несколько задач:

  • создание ровной площадки для рулонной гидроизоляции
  • усиление фундамента, обеспечение большей площади опоры

Она изготавливается по технологии:

  • установка опалубки – щиты высотой 15 см
  • армирование – сетка из арматуры 16 – 12 мм
  • заливка – толщина 10 см

Для любых бетонных работ опалубка должна быть выше проектного уровня, чтобы обеспечить нормальное выравнивание бетонной поверхности, обеспечить уход за ним. В жару поверхность укрывается мешковиной, опилкам, песком, поливается из лейки.

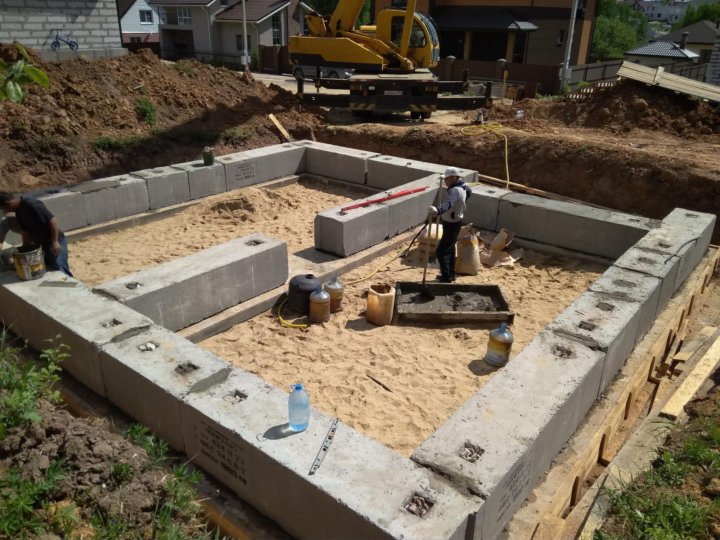

Монтаж блоков

Монтаж блоков ленточного фундамента производится в следующем порядке:

  • установка плит – модификации ФЛ, опорная площадка соответствует размеру подошвы блоков ФБС, монтируются впритык или вразбежку в соответствии с проектом
  • установка блоков – каждый ряд на раствор по уровню, начиная с углов, проемов с учетом отверстий для ввода коммуникаций (в подземном уровне), продухов вентиляции (в наземной части), перевязки в полблока (аналог кирпичной кладки)

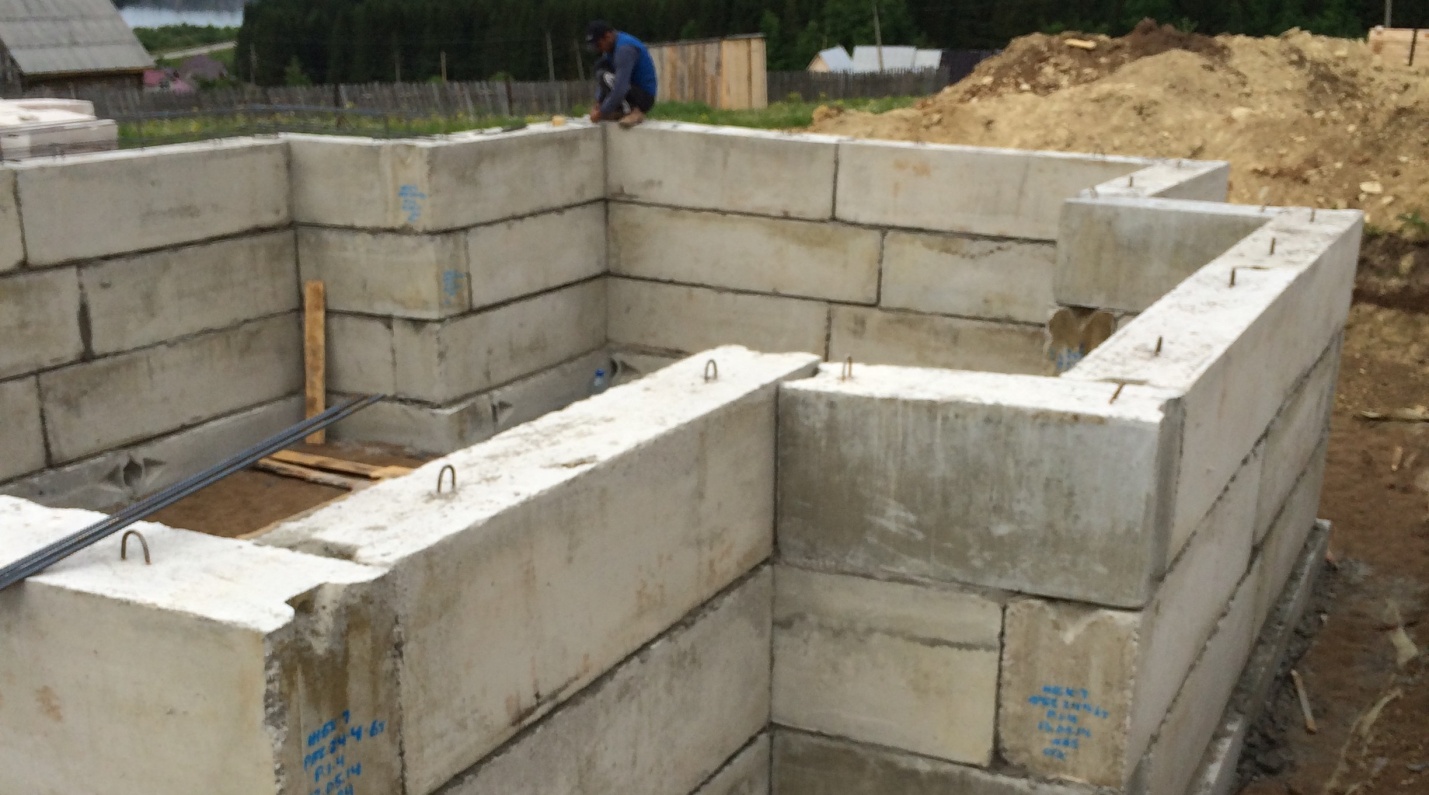

После установки каждого блока монтажные петли загибаются или срезаются УШМ после проверки позиционирования. Контролируется плоскость стены, равномерное опирание на предыдущий ряд. Оставшиеся проемы закладываются стеновыми блоками или кирпичом (глиняный, керамический).

Вентиляционные продухи, технологические отверстия для инженерных систем необходимы, не только по периметру ленты, но и под внутренними стенами, перегородками. В проектах с эксплуатируемым подземным этажом на этом же этапе монтируются лестничные марши. После перекрытия нижнего уровня возможно изготовление монолитных или сборных лестниц.

Армопояс

Уложенные друг на друга блоки представляют собой крупноформатную кладку, уступающую монолитным конструкциям по стабильности геометрии, пространственной жесткости. Поэтому в верхней части лента усиливается монолитным ростверком, связывающим из воедино. Технология армопояса выглядит следующим образом:

  • монтаж опалубки – досчатые, фанерные щиты по верхнему поясу блоков, соединенные распорками, стяжками (шпильки, брус, доски)
  • армирование – две горизонтальных сетки из арматуры периодического сечения
  • заливка – производится за один прием, бетон уплотняется ручным штыкованием или глубинными вибраторами

Распалубка возможна через 5 – 3 дня, в течение этого времени за бетоном необходим уход, позволяющий избежать трещинообразования, расслаивания. Армопояс является готовым цоколем, ширину которого варьируют в зависимости от облицовки, толщины несущих стен.

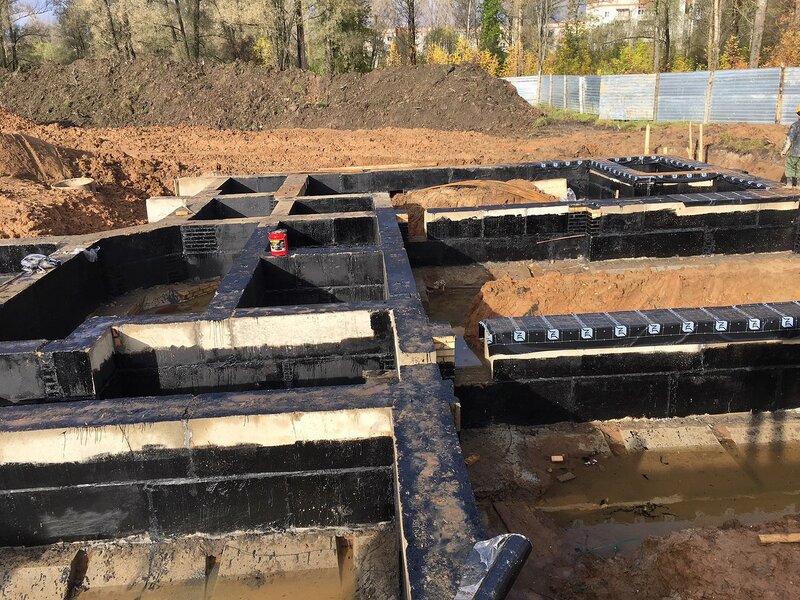

Гидроизоляция

Для любых ленточных оснований используется наружная гидроизоляция, защищающая бетон от коррозии, внутренние помещения от проникновения влаги. Существует несколько технологий изоляции подземных конструкций различными материалами. Чаще всего используются:

  • оклеечная – рулонные материалы приклеиваются на стены, заводятся на верхнюю плоскость ленты в несколько слоев
  • обмазочная – битумные мастики с полимерными наполнителями
  • окрасочная – ЛКМ на основе битума, эпоксидной смолы
  • проникающая – праймеры, вступающие во взаимодействие с молекулами бетона, меняющие его структуру по всей глубине

Независимо от используемой технологии, все бетонные поверхности должны быть покрыты непрерывным слоем. У ведущих производителей гидроизоляции существуют готовые решения для всех разновидностей фундаментов. Например, компания Пенетрон предлагает праймеры глубокого проникновения (обмазка стен, верхней плоскости блоков), продукты для герметизации щелей, трещин между блоками.

преимущества и недостатки, монтаж, цена

Фундаментные блоки наиболее часто используются при возведении многоэтажных зданий и сооружений капитального типа в промышленном, гражданском и жилом строительстве. Изготавливают их промышленным способом на заводах ЖБИ.

Блок полнотелый фундаментный может иметь размеры:

  • По длине от 88см до 238см.
  • По ширине от 30 до 60см.
  • Высота фундаментных блоков ФБС ограничена двумя показателями – 58 и 28 см.

Фундаментные блоки ФБС представляют собой изделия из тяжелого бетона прямоугольной формы, предназначенные для устройства ленточных фундаментов, стен подвалов. Согласно ГОСТ 13579-78 данные конструкции должны быть снабжены монтажными петлями из круглой горячекатаной стали, которые располагаются на верхней стороне блока.

Производство фундаментных блоков заключается в заливке бетонной смеси в металлическую сборную опалубку многоразового использования, которая перед каждой заливкой должна смазываться техническим маслом. Форма опалубки собирается путем завинчивания болтов.

Залитая бетоном опалубка с вставленными монтажными петлями помещается для набирания прочности на специально отведенное место, называемое полигоном, откуда по истечении 28 суток фундаментные блоки могут отгружаться потребителю, если образцы бетона, показали в лабораторных испытаниях соответствующую прочность.

Для более быстрого отвердения, формы с залитым бетоном могут помещаться в пропарочные камеры, где под воздействием высоких температур бетон приобретает 60-70 % своей прочности. Таким образом, окончательная прочность бетона приобретается гораздо быстрее, завод быстрее производит отгрузку бетонных изделий  потребителям.

На прочности и несущей способности фундаментных боков приобретения прочности тем или иным методом не сказывается никоим образом.

Преимущества и недостатки сборного фундамента

К достоинствам сборного фундамента можно отнести:

  1. Фундамент из блоков ФБС собирается в короткие сроки.
  2. Исключается тяжелый ручной труд по устройству монолитного ленточного фундамента.
  3. Производство дальнейших работ по строительству стен можно осуществлять сразу после установки блоков ФБС и замоноличивания отдельных участков, а не ожидать 28 суток для приобретения прочности бетона в монолитном фундаменте.

Недостатками фундаментов, устроенных из блоков ФБС являются:

  1. Высокая себестоимость фундамента, куда входит цена самих блоков и стоимость услуг грузоподъемной техники.
  2.  Возможность проникновения грунтовых вод через стыки между блоками.
  3. Большой объем земляных работ, поскольку для устройства сборных фундаментов, как правило, роются котлованы, или очень широкие траншеи.

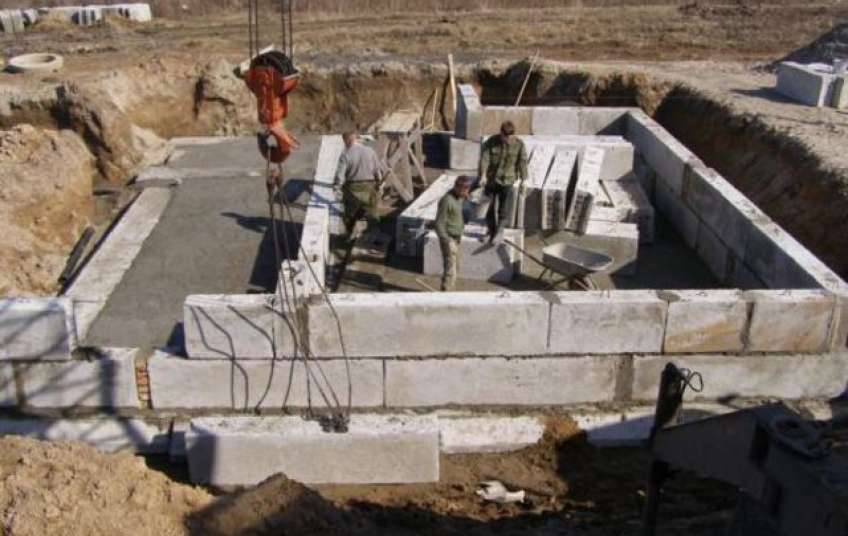

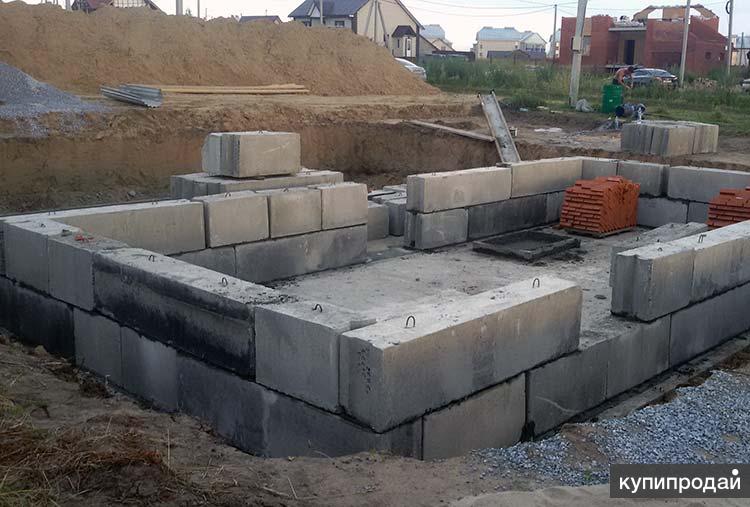

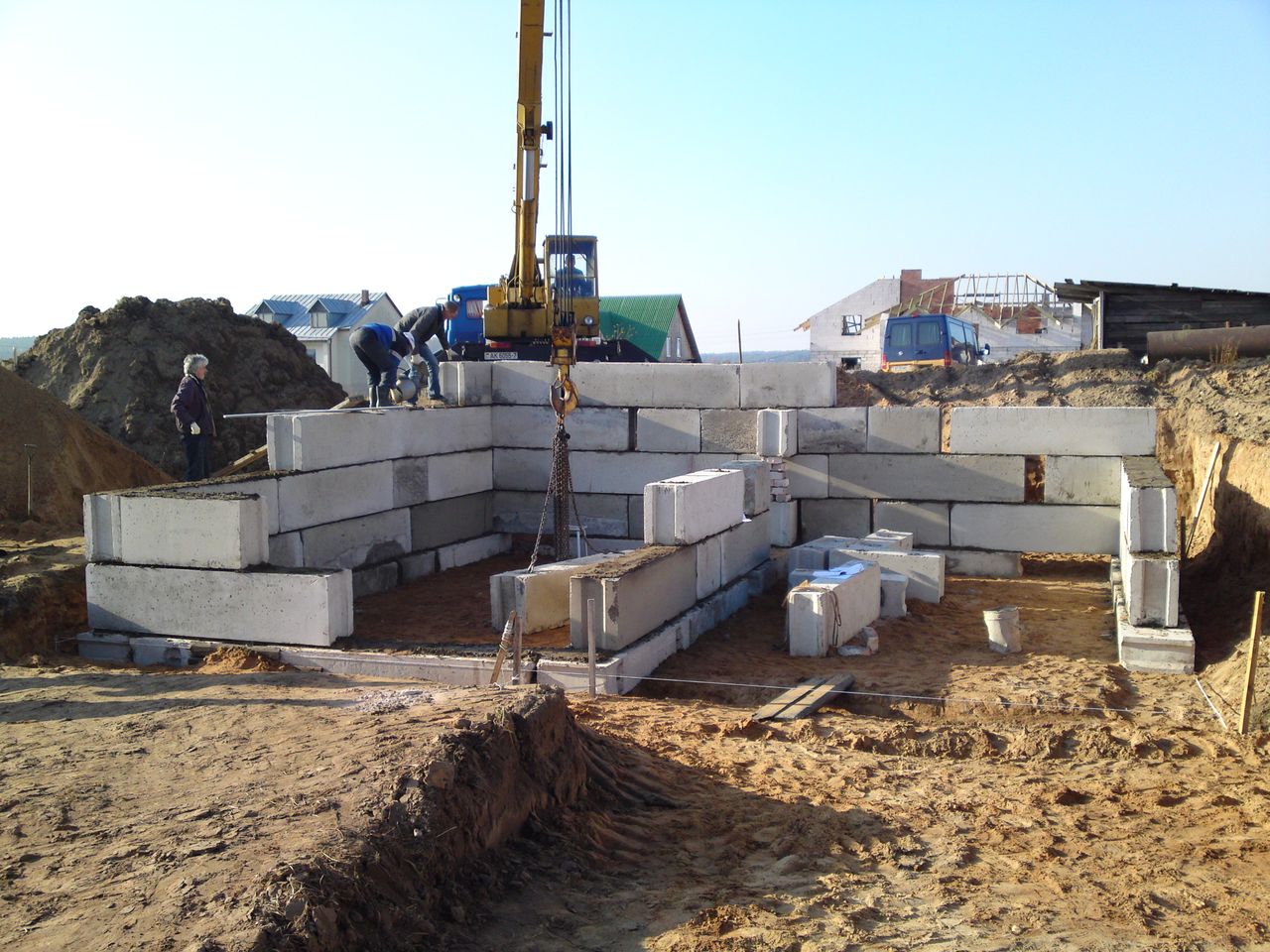

Монтаж фундаментных блоков

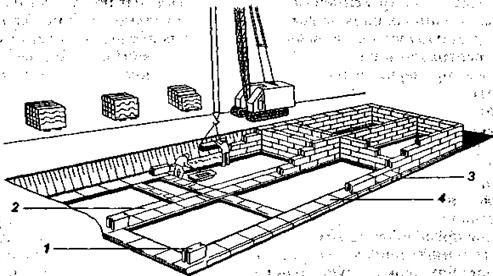

Установка блоков ФБС осуществляется при помощи автокрана или башенного крана, для чего должны быть задействованы монтажники с навыками стропальшика. Укладка блоков производится на песчаную подушку или непосредственно на грунт, если он отвечает  условиям плотности и прочности.

Установка блоков осуществляется по заранее размеченным осям, проектным данным, указанные в строительных чертежах на плане фундамента. Во время монтажа после установки блоков первого ряда проверяется их горизонтальность. Здесь уже строительным уровнем не обойтись. Потребуется геодезические приборы и специалист, умеющий обращаться с ними.

После установки первого ряда фундаментных блоков, независимо от того, будет или нет монтироваться второй ряд, монтажные петли срезаются или загибаются до того положения, чтобы они не мешали установке последующих блоков или возведения несущих стен.

Довольно часто случается, что фундаментные блоки не вполне соответствуют размерам фундамента, поэтому приходится оставлять пустые места, которые впоследствии замоноличиваются бетоном с установкой опалубки или закладываются красным кирпичом. Чтобы исключить такие моменты, или хотя бы минимизировать их, нужно подбирать фундаментные блоки разной длины, благо заводы выпускают их в широком ассортименте.

Однако нужно помнить, что такие участки не  должны находиться в углах здания. Здесь устанавливаются только целые блоки максимальной длины.

Если сборный фундамент устраивается с подвальным помещением, это естественно, подразумевает монтаж блоков в несколько ярусов. В этом случае установку блоков производят так, чтобы верхний блок своей серединой перекрывал стык двух нижних элементов. При этом поверяется также и вертикальность установки блоков.

Другие виды фундаментных блоков

Кроме блоков ФБС для устройства различных конструкций применяются элементы, произведенные также из бетонной смеси, но других размеров и форм. К ним можно отнести блок фундаментный Ф1, который используется часто для установки дорожных знаков, железобетонных плит  заборов. Это изделие заводов ЖБИ имеет внутри выемку,  в которую вставляются ножки заборной плиты, или стойка дорожного знака. В отличие от фундаментных блоков ФБС, Ф1 изготавливается с использованием арматурного каркаса  и также имеет монтажные петли. Однако при индивидуальном заказе их могут и не устанавливать.

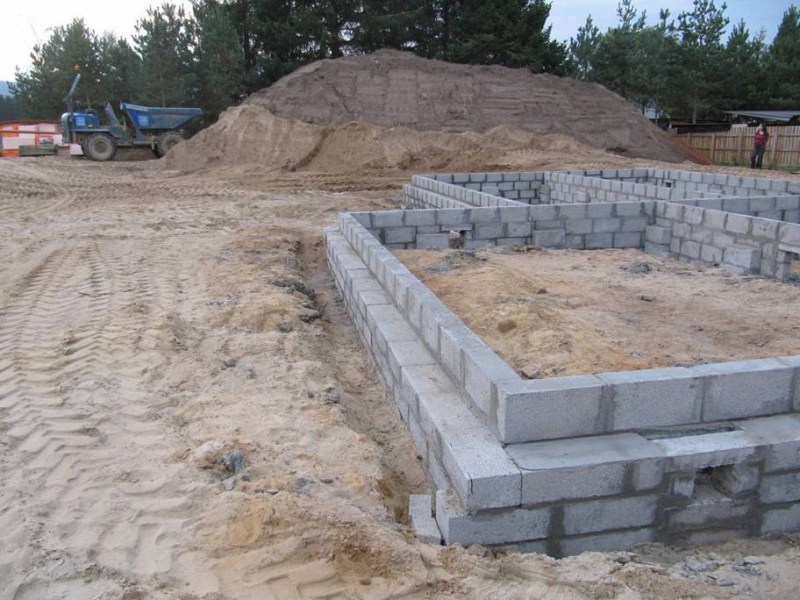

Другой вид блоков, изготавливаемых методом вибропрессования – это блок пескоцементный полнотелый фундаментный, который может использоваться для устройства фундаментов под жилые дома с небольшой нагрузкой или для возведения стен, фундамента заборов и прочих построек. Выпускается данное изделие с разной маркой прочности, его размеры, в основном, составляют 40х20х20см, однако у разных производителей могут отличаться.

Но для строительства стен чаще применяют пустотелые пескоцементные блоки, которые имеют внутри себя пустоты разных форм и размеров, что повышает теплозащитные функции стены. Ведь всем известно, что воздух самый лучший теплоизолятор.

Применение блоков малых размеров имеет свои преимуществ — нет нужды использовать грузоподъемную технику, поскольку с укладкой данных изделий может справиться один человек, а это напрямую влияет на сокращение затрат на строительство.

Снизить расходы на возведение фундамента, которые обычно составляют 20-30 % от общей сметной стоимости можно, если использовать б/у фундаментный блок, который возможно потерял внешний вид, имеет сколы или разломан на половинки, но при всем этом не потерял своей несущей способности. В любом случае фундамент никто не видит, а если он возвышается над уровнем земли, ему всегда можно придать соответствующий вид декоративной отделкой.

Погребенный спор – использование траншейных блоков

Мы изучаем возможности экономии при строительстве дома для клиента за счет использования траншейных или фундаментных блоков для заглубленной части кладки стен для объекта. Для тех, кто не отличит свои траншейные блоки от обычных блоков, траншейный блок — это легкий блокирующий блок, недавно появившийся на строительном рынке. Они бывают стандартной и повышенной прочности и имеют ручки, встроенные в блок для переноски.

Эти блоки больше по размеру, чем обычные блоки с размером лицевой стороны 440 мм x 215 мм, и доступны в диапазоне толщин от 255 мм до 300 мм и 355 мм. Один траншейный блок эквивалентен по размеру двум блокам заполнителя или 12 кирпичам, плюс анкеры и засыпка.

Одним из поставщиков является компания Forterra (под их торговой маркой «термалит»), но существует множество других поставщиков.

Преимущества

Преимущества использования блоков под землей для строителя:

  • Скорость сборки.
  • Легкий и безопасный.
  • Меньше отходов, так как блоки можно резать точно.
  • Более низкая стоимость.

Независимые испытания показали, что фундамент можно строить как минимум в два раза быстрее, используя траншейные блоки, и в четыре раза быстрее, чем из обычного кирпича.

Блоки

доступны в весе менее 20 кг с поручнями и соответствуют Правилам CDM, которые охватывают вопросы здоровья и безопасности на месте для повторяющихся операций.

Деталь блока траншеи

Использование траншейных блоков в качестве формы строительства включает в себя блочный фундамент ниже уровня земли с традиционной стеной из кирпича и блоков наверху.Полость может быть частично заполнена или полностью заполнена по мере необходимости. Этот тип конструкции предлагает конструкцию с хорошими звуко- и теплоизоляционными качествами.

Альтернатива

Двойная пустотелая стена из блоков является альтернативной конструкцией сплошного блочного фундамента. Блоки укладываются ниже уровня земли, образуя полость, которая затем заполняется до уровня земли смесью цемента и заполнителя. Полость может быть частично или полностью заполнена по мере необходимости.Заполнение полости предотвращает застой воды в основании стены, что со временем приводит к ухудшению каменной кладки.

Руководство по укладке стеновых блоков

ЭТАП 4: Приготовление раствора

Для кладки стен необходим раствор для кладки кирпича в пропорции 3 к 1. Это 3 части строительного песка на 1 часть цемента.

Смешайте с небольшим количеством пластификатора, чтобы сделать смесь более удобной. Добавьте ровно столько воды, чтобы получился гладкий и податливый раствор, который легко наносить.

Он должен быть достаточно жестким, чтобы выдержать вес стенового блока, но достаточно мягким, чтобы вы могли работать с ним и укладывать на него блоки.



ШАГ 5: Создание первого курса

Сначала сделайте известковую подушку. Поместите линию раствора на бетонное основание и встряхните его острием шпателя, чтобы убедиться, что при установке блока на него достаточно «податливости».

Нанесите достаточное количество раствора на основание блока, который вы кладете, с небольшим запасом, чтобы убедиться, что конец блока полностью поддерживается.

Поместите блок на место и с помощью резинового молотка осторожно постучите по блоку до правильной высоты, установленной линией струны.

Хотя веревочная линия должна быть хорошим ориентиром, дважды проверьте свои уровни, используя спиртовой уровень. Затем переходите к следующему блоку.

Раствор должен слегка выступать из швов, излишки следует срезать кельмой.

Не забудьте заполнить вертикальные швы, нанеся раствор на один конец блока, прежде чем размещать его рядом с ранее уложенным блоком.

Продолжайте проверять свои уровни — вы никогда не сможете делать это слишком часто!



ШАГ 6: Возведение стены

Разместите блоки на следующем ряду, чтобы вертикальные стыки не совпадали.

Там, где есть зазоры меньше ширины блока, вам нужно будет вырезать блок. Мы рекомендуем использовать молоток с клюшкой и острое долото.

Убедитесь, что вы тщательно разметили блок, прежде чем резать его.



ШАГ 7: Наведение соединений

Используйте остроконечную кельму, чтобы сгладить выдавленный раствор, а также заполнить щели



ШАГ 8: Добавление колпачков

Если вы добавляете бордюрные камни к верхней части стены, спланируйте необходимые стыки, чтобы избежать совпадения вертикальных швов, оставив зазор 10 мм между каждым бордюрным бруском.

Если вы используете плоские бруски для колпачка, убедитесь, что вдоль длинной стороны и короткого конца имеется выступ.

Затем уложите по той же схеме, что и стеновые блоки.

Не забывайте использовать спиртовой уровень для проверки уровней и добавления небольшого уклона к переднему краю, чтобы дождевая вода могла стекать.

Работа сделана — в качестве быстрого напоминания следуйте нашим 3 советам по созданию стены гномов.

  • Убедитесь, что фундамент ровный и прочный
  • Часто проверяйте свои уровни с помощью уровня
  • Никогда не стройте более 6 полей одновременно.

Фермерские конструкции… — Глава 5 Элементы конструкции: Бетонные фундаменты

Фермерские конструкции… — Глава 5 Элементы конструкции: Бетонные фундаменты
Бетон фундаменты

Содержимое Предыдущий Следующий

Для легких зданий навесная стена может быть залита непосредственно в тщательно вырытая траншея шириной 15-25 см. Чтобы была готовая стена возвышаются над землей, формы из бруса 50 х 200 мм могут быть крепится к вершине траншеи.

Рисунок 5.9 Навесная стена засыпал в траншею.

Можно использовать относительно бедную бетонную смесь 1:4:8. То бетон необходимо укладывать осторожно, чтобы сохранить стенки траншеи от отслаивания и смешивания, вызывая тем самым слабые места. Если почва недостаточно устойчива, чтобы можно было копать форму траншеи, потребуются широкие земляные работы и использование простых форм.

Дополнительная информация по соотношениям, материалам, формам, размещению и твердение бетона можно найти в главе 3.

Фундамент из бетонных блоков

Желательно, чтобы все размеры блочной стены были делится на 225 мм. это позволит использовать полные или полублоки. используется во всех углах и проемах без необходимости резать блоки до нечетной длины. Блоки должны быть сухими при использовании или растворных швах. не разовьет полную силу.

Фундаменты из бетонных блоков следует начинать с полной раствор на залитом бетонном основании.Соотношение 1:1:5 цементно-известково-песчаный раствор является хорошим раствором. Угловые блоки должны быть тщательно расположены и проверены на ровность и вертикальность. После несколько блоков были уложены рядом с углами, линия натянутые между углами можно использовать для выравнивания верха внешний край каждого ряда блоков, как показано на рисунке 5.10. После первого курса используется лицевая подстилка. Это, раствор укладывается вдоль вертикальных краев одного конца и стороны края верхней части блока.Это позволит сэкономить до 50% миномет и примерно на три четверти прочнее, чем полное постельное белье.

Рисунок 5.10 Лицевая часть вклеивание в блокворс.

Элементы кладки должны укладываться внахлест так, чтобы вертикальные швы расположены в шахматном порядке, чтобы получить достаточную прочность. Где маленький единиц, таких как кирпичи, склеивание должно быть как вдоль, так и через стену. Однако блоки соединяются только в продольном направлении. Перекрестное соединение требуется только в точках армирования, таких как пилястры.Скрепление внахлест является нормальным явлением, но при необходимости разрешить склеивание на ответвлениях и пересекающихся стенах, это может быть уменьшена до одной четверти длины блока, но не менее 65мм.

Прочность блоков как плотных, так и легких агрегата достаточно для нормальной мелкосерийной работы, но где нагрузка тяжелая, подходят только плотные бетонные блоки. Пустой блоки можно использовать для несущих стен, но ряды непосредственно несущие конструкции пола и крыши должны быть выполнены из прочная конструкция для распределения нагрузки по длины стены и, таким образом, избежать концентрации напряжений.

Толщина, длина и высота стены определяют ее структурная устойчивость. Таблица 5.7 указывает подходящие отношения для отдельностоящего, одинарной толщины, неармированный, из бетонного блока стены, не поддерживаемые снаружи и не связанные или закрепленные наверху и предназначен для сопротивления давлению ветра. Более длинные и высокие стены и, например, стены, удерживающие объемное зерно, могут нуждаться в дополнительном прочность привязки к пирсу или поперечной стене.

Рисунок 5.11 Армирование блочные стены.

Таблица 5. 7 Стабилизирующий полый блок Стены

Толщина стенки Высота стены Максимальная длина стеновая панель между опорами, поперечными стенами и т. д.
100 мм 1,8 м 3,6 м
150 мм 3.0м 3,0 м
215 мм 3,6 м 4,0 м
215 мм 4,5 м 3,0 м
305 мм 4,5 м 4,0 м

Плавающий плитный или плотный фундамент

Плитный фундамент представляет собой большое бетонное перекрытие, перекрывающее вся площадь здания, через которую проходят все нагрузки от здания передаются в почву. Это оба этажа здания и фундамент и хорошо подходит для гаражей, магазинов, небольших магазинов и домов без подвалов. Бетонный пол и фундамент отлит цельным куском. Плита отлита около 100 мм. толстый и слегка усиленный сверху для предотвращения усадки трещины. Стальные стержни размещаются внизу под стенами или колонны, чтобы противостоять растягивающим напряжениям в этих зонах. Светлая поверхность Плиты также могут использоваться для перевозки легконагруженных конструкций. грунты, подверженные общим движениям грунта.

Как и во всех фундаментах центр тяжести нагрузки должен совпадать с центром плиты. Это облегчается когда здание имеет простой правильный план с несущими элементы, такие как стены, колонны или дымоходы, расположенные симметрично относительно оси здания.

Основание пирса

Изолированные опоры или колонны обычно возводятся на независимых бетонные фундаменты, иногда называемые фундаментными площадками с пирсом или подшипник колонны в центральной точке фундамента. Площадь Фундамент определяется делением нагрузки на колонну на безопасную несущая способность грунта. Форма его обычно квадратная, а толщина определяется теми же соображениями, что и для опоры фундамента. Их делают не менее чем в 1 1/2 раза больше выступ плиты за поверхность пирса или колонны или край опорной плиты стальной колонны. Ни в коем случае не следует иметь толщину менее 150 мм. Как и в случае ленточного фундамента, когда основание колонны очень широкое, может быть уменьшена толщина осуществляется за счет армирования бетона.

Когда опоры используются для поддержки каркасов сборных зданий из стали или клееного дерева, болты для крепления рамы к опоры должны быть залиты в бетон и очень аккуратно позиционируется. это требует квалифицированной рабочей силы и контроля.

Рисунок 5.12 Конструкция плавающий плитный фундамент.

Рисунок 5.13 Простой жесткий каркасная конструкция.

Почтовый или опорный столб

Для легких зданий без подвесных полов, стоек или рамы опор, обработанные давлением, подходят и недороги. То столбы размещаются в ямах, вырытых в почве и фундаменте предоставляется в каждом посте. Это важно, поскольку в противном случае либо гравитационные нагрузки или подъем ветром могут привести к разрушению здания.

Бетонная подушка под столб обеспечивает необходимую поддержку для гравитационных нагрузок. Бетонный воротник вокруг основания полюс оказывает сопротивление подъему. Стойка крепится к воротник несколькими шипами, вбитыми у основания перед размещением столб на площадке и заливка бетоном воротника.При этом земляная засыпка должна быть хорошо утрамбована, чтобы обеспечить наибольшее сопротивление поднятию бетонной манжеты, которая простирается до на уровне земли, обеспечивает лучшую защиту от грунтовой влаги и термиты.

Крепление стоек к крыше и другому каркасу здания Члены обеспечивают достаточную боковую устойчивость. Рисунок 5.14 иллюстрирует дизайн подкладки и воротника.

Рисунок 5.14 Полюс Фонд.

Фундамент опоры и балки на уровне земли

Как упоминалось ранее, эта конструкция может быть выбрана для применение, где безопасные несущие слои настолько глубоки, что навесная стена очень дорогая. Балка на уровне земли должна быть предназначен для безопасной перевозки ожидаемой нагрузки. Обычно луч изготавливается шириной от 150 до 200 мм и расстоянием между ними 400 мм. Сначала пирсы формируется и заливается на фундаменты подходящего размера. Тогда почва засыпана на 150 мм ниже верха опор. После размещения 150 мм гравия в траншею, чтобы выровнять уровень с верх опор, строят формы и заливают балку. Армирование, показанное на рис. 5.15, необходимо. Размер и расстояние должно быть тщательно рассчитано.

Защитные элементы для фундаментов

Гидроизоляция

Рисунок 5.15 Пирс и земля ровный балочный фундамент.

Можно предпринять несколько шагов, чтобы предотвратить попадание грунтовых или поверхностных вод. от проникновения в стену фундамента. Если здание находится на участок с уклоном, на котором водосточный желоб может заканчиваться на земле уровень на разумном расстоянии, установка непрерывный дренаж по внешней стороне фундамента уменьшит как возможность утечек, так и боковая сила насыщенного грунт, упирающийся в стену. Рекомендуемая конструкция дренажа состоит из водосточной плитки толщиной 100 мм, расположенной чуть выше уровня нижняя часть фундамента. Плитку следует укладывать с небольшой уклон или его отсутствие, так что уровень грунтовых вод останется равны во всех точках опоры. Гравий используется для начала обратная засыпка первых 500 мм, а затем вынутый грунт возвращается и утрамбовывается слоями с уклоном от стены.

Водонепроницаемость монолитного бетонного основания фундамента стены можно улучшить, нанеся толстый слой битума краска.Блочные стены должны быть покрыты двумя слоями цементной штукатурки. от основания до уровня земли, а затем покрывается финишное покрытие битумной краской.

Влага, проникающая вверх по стене фундамента под действием капиллярных сил может привести к значительному повреждению нижних частей стены, сделанной земли или дерева. В то время как шапка из раствора поверх стены фундамента обычно обеспечивает достаточный барьер, дополнительную защиту иногда требуется судно из битумного войлока. Чтобы быть эффективным таких как влагонепроницаемая причина должна быть установлена ​​не менее чем на 150 мм выше земли и иметь ту же ширину, что и стена выше.

Здания со скатной крышей, не оборудованные карнизными желобами могут быть дополнительно защищены от чрезмерной влажности вокруг фундамент путем установки брызговика из конкретный. Фартук должен выходить за пределы капельницы не менее чем на 150 мм. края карниза и иметь уклон от стены примерно 1:20.Достаточно толщины 50 мм бетона 1:3:6.

Фундаменты для арок или жестких рам

Дополнительное сопротивление боковым силам необходимо для стены фундамента, поддерживающие арочные или жесткие каркасные здания. Этот может быть выполнен с контрфорсами, пилястрами или путем связывания стена в пол. На рис. 5.16 показан каждый из этих методов.

Защита от термитов

Рисунок 5.16 методов укрепление фундаментов.

Подземные термиты встречаются по всей Восточной Африке и вызывают значительный ущерб зданиям, поедая целлюлозу в древесине. Они должны иметь доступ к почве или другому постоянному источнику воды. Они могут серьезно повредить древесину при контакте с землю и могут распространять свое воздействие на балки крыши высоких здания. Доступ к незащищенным сооружениям осуществляется через трещины в бетонных или каменных стенах, через деревянную часть дом или соорудив защитные трубы над фундаментными столбами и стены.

Основная цель борьбы с термитами — разорвать контакт между колонией термитов в земле и древесиной в строительство. Это можно сделать, заблокировав проход термитов из почвы в древесину, соорудив плитный пол под всего здания и/или установка противотермитных щитов, обработка грунт у фундамента и под бетонными плитами с подходящими химикатами или комбинацией этих методов.

Лианы, вьющиеся растения и другая растительность, которая может средства доступа для термитов не должны расти на или рядом со зданием.

Химическая защита полезна, если нет защиты от термитов. доступны, но также рекомендуется в сочетании с механическим защита. Креозотовое масло, арсенит натрия, пентахлорфенол, пентахлорфенол, пентахлорфенат, нафтенат меди, бензол гексахлорид и дильдрин являются преимущественно используемыми продуктами. Защитная продолжительность составляет от 4 до 9 лет в зависимости от почвы и погодные условия. Деревянные элементы перед использованием пропитывают. Поверхность древесины защищена только при опрыскивании инсектицидом. перед покраской.Трещины, стыки и поверхности срезов должны быть защищены с особой тщательностью, так как нападения термитов всегда начинаются в такие локации.

Плита на грунтовой конструкции: Во-первых, конструкция место должно быть тщательно очищено, и все колонии термитов должны быть прослежены убит, разбит и отравлен 50 к 2001 г. химической эмульсией. Во-вторых, после удаления верхнего слоя почвы и любых земляных работ. завершено, следует применить яд в ярости 5 л/м в течение вся площадь, которую будет занимать здание. Почва, используемая в качестве обратная засыпка по внутренней и внешней стороне фундамента, вокруг сантехника и пустоты в стенах обрабатываются из расчета 61/м пог. и перед заливкой плиты перекрытия любой хардкорной заливкой и ослеплением песок тоже надо обрабатывать. Существующим зданиям можно придать некоторые защиты путем рытья траншеи шириной 30 см и глубиной от 15 до 30 см. по внешней стороне фундамента. После того, как опрыскал траншею с ядом, выкопанную почву обрабатывают и заменяют.

Целесообразно делать отравление почвы, когда почва достаточно сухо и когда не ожидается дождь, в противном случае существует риск химическое вещество вымывается, а не поглощается почва.

Также рекомендуется засыпать отравленную полосу почвы бетоном или со значительным слоем гравия. Это защищает ядовитый барьер и помогает сохранить стену чистой и свободной от грязи брызги. Если стена оштукатурена, желательно отравить любой визуализация, которая применяется в пределах 30 см или около того от земли. К отравить бетон или песок:цементный раствор, просто используйте от 0,5 до 1,0% эмульсию дильдрина вместо обычной воды для затворения. Здесь нет влияние на количество требуемой воды или прочность связывания цемент.

Все консерванты токсичны и требуют осторожного обращения. Некоторые из них чрезвычайно токсичны, если их проглотить или оставить в контакт с кожей. Рекомендация по оказанию первой помощи от следует настаивать на поставщике консерванта. Когда используешь дильдрин, альдрин или хлородан детям и животным следует держать подальше от того места, где будет проводиться лечение.

Щиты от термитов: щиты от термитов должны быть сплошными. вокруг фундамента независимо от изменения уровня и должны изготавливаться из оцинкованной стали 24 калибра.Край щита должен выступать горизонтально наружу на 5 см за пределы верхней части стены фундамента и должен затем изгибаться под углом 45 вниз еще на 5 см. Должен быть зазор в не менее 20 см между экраном и землей. Все суставы в экран должен быть дважды заперт и должным образом запаян либо пайкой, либо битумным герметиком. Отверстия через щит анкерные болты должны быть покрыты битумным герметиком и На болт надевается шайба, обеспечивающая плотную посадку.

Защита существующих зданий: здание должно быть регулярно проверяются внутри и снаружи и особенно в потенциальных укрытия. Снаружи следует проверить такие вещи, как пятна на стенах ниже возможно заблокированных желобов, нарастание почва, мусор или дополнительные предметы, такие как ступени, которые могут термитный щит. Оконные и дверные рамы первого этажа и древесина обшивку следует исследовать, чтобы обнаружить гниение или повреждение термитами. Вся древесина, будь то конструкционная или нет, должна быть проверена, особое внимание уделяется местам, которые редко таких как подкровельные пространства, нижние части лестниц, встроенные шкафы и полы под раковинами, где может быть сантехника утечки.

Сильно поврежденную древесину следует вырезать и заменить добротная древесина, предварительно обработанная консервантом. В случае распада источник влаги должен быть найден и устранен и где обнаружены подземные термиты, источник их проникновения должен быть прослежены и устранены. Термиты в здании должны быть сначала уничтожен. Применяемые методы лечения включают некоторую меру отравление почвы, обеспечение барьеров и поверхности обработка древесины и древесных материалов.

В случае термитов из сухой древесины окуривание является единственным надежный метод уничтожения, и это должно быть выполнено обученными людьми под надлежащим контролем.

Рисунок 5.17 Термит защита.


Содержимое Предыдущий Следующий

Как построить человеческую пещеру под открытым небом. Эпизод 2. Закладка фундамента

На что обратить внимание перед началом

Первый шаг в процессе строительства — убедиться, что площадка максимально чистая и ровная, если есть серьезное изменение уровня земли рассмотрите возможность копания земли или добавления гравия или почвы, чтобы выровнять землю.

Вы сможете просто изменить количество фундаментных блоков, которые вы используете на каждом уровне, если изменение уровня слишком резкое, однако это усложнит процесс строительства фундамента из-за необходимых дополнительных измерений.

И помните, все эти материалы и инструменты можно найти на нашем сайте с доставкой Frank Key по Ноттингему, Шеффилду, Лафборо, Честерфилду и Грэнтэму и прилегающим районам.



Тип фундамента для вас


  • Размер:
    • Размер вашего здания
    • Высота наземных
    • Твердость земли

    Есть много разных способов построить фундамент, некоторые из них намного проще, чем другие, но метод, который мы рекомендуем, — это блочный и балластный фундамент.Эта конструкция является наиболее идеальной для небольшой садовой конструкции, однако, если вы строите более крупную конструкцию (более 4 х 6 м), следует использовать столб забора с бетонным или полностью бетонным фундаментом.

    Шаг 1: Разметка фундамента


    На что обратить внимание в первую очередь:

    • Есть ли у вас подходящие измерительные инструменты
    • Какой вес должен быть в здании
    • 21

      2 используйте колышки, чтобы убедиться, что у вас есть идеальный визуальный план того, где должен быть ваш фундамент.Будет намного проще построить прямоугольную конструкцию, поэтому мы рекомендуем этот вариант дизайна. Убедитесь, что они прочные, чтобы вы могли плотно натянуть веревку вокруг колышков, чтобы получить контур границы пола. Эти струны будут обозначать высоту, на которой должны быть ваши блоки, а нижняя часть конструкции деревянного пола поможет вам увидеть, насколько высоко должны быть подняты ваши фундаменты в определенных областях.

      Линия должна проходить на расстоянии не менее 10 см от земли во всех областях, потому что ваш деревянный каркас должен быть приподнят над землей, чтобы предотвратить повреждение водой и обеспечить хороший поток воздуха под зданием. Эта линия должна быть отрегулирована с помощью спиртового уровня, чтобы убедиться, что линия ровная со всех сторон.

      Убедиться, что все углы струн находятся под углом 90 градусов, очень важно, так как это будет ключом к получению идеальной квадратной структуры, поэтому убедитесь, что вы используете складной угольник, чтобы убедиться, что все углы струн находятся под прямым углом.

      Этап 2: Выкапывание отверстий для фундамента


      На что следует обратить внимание в первую очередь:
      • Какой тип фундамента требуется вашему зданию
      • Сколько потребуется щебня/песка
      • Конструкция деревянного14 каркаса пола


        Сначала необходимо выкопать ямы глубиной 60 см с интервалом 1м-1.5 м друг от друга, это будет зависеть от размера вашей мужской пещеры. Затем уплотните почву на дне лунок деревянным бруском, ударив по нему или притопнув. Делайте это как можно чаще, потому что это гарантирует, что здание не просядет под нагрузкой, воздействующей на фундамент.

        Затем заполните дно отверстий щебнем примерно на 10 см, затем выровняйте щебень, чтобы он был как можно более плоским, затем нанесите тонкий слой песка на верхнюю часть щебня, где будет стоять ваш блок. размещен.

        Шаг 3: Создание стоек из блоков

        Что нужно учесть в первую очередь:


        уровне с вашей строкой, которую вы установили ранее. При этом учитывайте длину, добавленную количеством цемента, который вы поместили между каждым блоком, он может быть разным для каждого отверстия, так как раствор можно использовать для добавления нескольких дополнительных миллиметров, чтобы выровнять все столбы блоков.

        при строительстве башни из блоков убедитесь, что вы используете спиртовой уровень, чтобы убедиться, что блок выровнен, прежде чем положить на него раствор.

        Разместите блоки точно на уровне линии периметра. Заполните пространство вокруг блоков в яме балластом и убедитесь, что нижний блок погружен в балласт не менее чем на 5 см, а остальная часть блока находится над поверхностью. Наконец, уложите балласт вокруг блоков, а затем убедитесь, что верхний блок все еще выровнен и находится на одной линии со струной.

        Шаг 4: Установите лист для травы (дополнительно)

        Последний шаг подготовки фундамента необязателен, но рекомендуется, если ваша пещера для мужчин строится в травянистой местности, особенно если под фундаментом и вокруг него есть трава.

        Во-первых, вы должны выбрать лист сорняков подходящей длины, это можно легко сделать, если посмотреть на размеры вашего фундамента.

        Затем положите лист и обрежьте лист так, чтобы блоки проходили сквозь листы.Как только вся земля будет покрыта, используйте булавки, чтобы зафиксировать лист.


        Когда все это будет завершено, у вас будет все необходимое, чтобы начать деревянный каркас пола вашей мужской пещеры, а также на один шаг приблизиться к созданию собственной официальной мужской пещеры под открытым небом.

        Щелкните следующую ссылку, чтобы перейти к эпизоду 3: — Строительство деревянного пола

        Щелкните следующую ссылку, чтобы просмотреть эпизод 1: — Материалы



        Фундамент садовой стены

        ПРИМЕЧАНИЕ: Эти рекомендации только для светлых садовых стен.

        Самой важной частью любой стены является ее фундамент, и если он не соответствует действительности, вам придется нелегко сделать хороший стена.

        Фундамент должен быть как минимум в 3 раза шире половины кирпичной стены (т. е. 34 см/13,5 дюйма) или как минимум вдвое шире кирпичной стены. одна кирпичная стена (т.е. 45 см/18 дюймов).

        Для простенков фундаменты должны иметь запас со всех сторон не менее половины кирпича (т.е. 11 см/4,5 дюйма).

        Один из самых простых способов отметить наш фундамент перед рытьем траншеи — использовать «песчаную линию».Как только положение Фундамент был определен, воткните в землю колышки с каждого конца, протяните между ними леску и встряхните песок вдоль этой линии. Снятие лески перед началом копания предотвратит ее застревание или повреждение. Всегда вырезайте фундаменты горизонтально, на наклонных участках это может потребовать их уступа, чтобы приспособиться к уклону (см. ниже).

        Начинайте копать с самой нижней части и спускайтесь вниз, пока не найдете твердую почву. Для легкой садовой стены достаточно траншеи глубиной 30 см (12 дюймов), если почва твердая и хорошо дренированная.Но на неустойчивом или слабом грунте сделайте его глубиной 46 см (18 дюймов).

        После того, как траншея будет вырыта, вставьте штифт в дно с одного конца так, чтобы верхняя часть штифта находилась на уровне требуемой глубины бетона (минимум 15 см (6 дюймов)). Затем вставьте дополнительные колышки вдоль траншеи, используя спиртовой уровень, чтобы верх колышка оставался на одном уровне; переставьте спиртовой уровень между чередующимися парами колышков, чтобы любой дефект уровня имел минимальное влияние.

        После того, как траншея будет забита колышками по всей длине, заполните дно траншеи бетоном (6 к 1, весь балласт к цементу) до верха колышков.Всегда закладывайте фундамент по всей длине за один сеанс и следите за тем, чтобы бетон хорошо уплотнялся.

        Фундаменты на склоне.

        Если земля находится на склоне, при рытье траншеи требуется немного больше усилий. Снова начните копать в самой нижней точке и прорежьте горизонтальные ступени на склоне, поднимаясь вверх по склону. Старайтесь, чтобы ступени были равны целому числу кирпичей плюс раствор по длине и высоте (т. е. 22,5 см (8,75 дюйма) и 7,5 см (3 дюйма)) — это облегчит укладку кирпичей, так как потребуется вырезать меньше кирпичей. и курсы будут выстраиваться по мере возведения стены.

        Выемка траншеи аналогична одноуровневой траншеи, за исключением того, что перед каждой ступенькой должны быть установлены опалубочные доски для создания ступеней. Когда бетон залит в траншею, начните с верхней части склона и спускайтесь вниз, вы можете обнаружить, что верхние ступени просели к тому времени, когда нижние ступени были заполнены и выровнены, в этом случае вернитесь к верхним ступеням. , добавьте больше бетона и снова спускайтесь вниз.

        Подпорные стенки

        При строительстве стен для удерживания грунта высота стены должна быть не более чем в 4 раза больше толщины.Таким образом, для одиночной кирпичной стены высотой 22,5 см (9 дюймов) это ограничивает высоту до 90 см (36 дюймов).

        Чтобы помочь воде выйти из оставшегося грунта за стеной, полезно засыпать за стеной гравий (или аналогичный материал) и включить в стену дренажные трубы.

        Фундамент из бетонных блоков против заливного бетонного фундамента

        Бетон марки

        – самый прочный и экономичный материал для строительства. Благодаря универсальности бетона он дает домовладельцам более прочный, сухой и качественный бетонный фундамент.

        Здесь, в этом блоге, мы обсудим плюсы и минусы фундаментов из бетонных блоков и бетонных фундаментов.

        Перед этим сообщите нам термины «Фундамент из бетонных блоков» и «Фундамент из литого бетона».

        Фундамент из бетонных блоков

        Блочный фундамент обычно строится из больших блоков, обычно размером 8 дюймов в ширину и 16 дюймов в длину. Они различаются по размерам в зависимости от весовой нагрузки возводимого здания.Какой бы размер блоков ни использовался, он будет закреплен вместе с раствором и опирается на бетонное основание достаточно глубокое и широкое.

        Блоки закреплены как кирпичи, и для обеспечения оптимальной прочности и устойчивости используется схема перекрытия. Бетонные блоки пустотелые и крепятся с помощью растворной смеси. При установке на бетонный фундамент профессиональные стальные стержни, известные как арматурные стержни, соединяют блоки с фундаментом.

        Когда все сделано правильно, стальной арматурный стержень имплантируется в основание, и определяется точное место для размещения арматурного стержня.

        Фундамент из бетонных блоков
        Преимущества
        • Нет сложных тяжелых деревянных форм, которые нужно правильно настроить и закрепить.
        • Блоки
        • достаточно просты в установке даже при наличии некоторого опыта в кладке.
        • При армировании стальной арматурой и заполнении раствором бетонных блоков фундамент становится прочным и хорошо изолированным.
        Недостатки
        • Когда блоки не армированы должным образом, фундаменты из бетонных блоков становятся относительно слабыми.
        • Раствор, используемый для соединения блоков, подвержен протечкам и считается самым слабым звеном в самом фундаменте.

        Залитый бетонный фундамент

        Заливка фундамента из бетона выполняется профессионалами в области бетона. Большие тяжелые деревянные стены построены и закреплены должным образом, чтобы выдерживать давление, которому они будут подвергаться. Бетон заливают в деревянные формы за одну непрерывную заливку. Арматурные стержни уже установлены в фундаменте до того, как будет готов бетон.В отличие от блочного фундамента, монолитный бетонный фундамент не имеет слабых мест и стыков.

        Залитый бетонный фундамент

        Преимущества
        • Закладка залитого фундамента — быстрый процесс. Он требует меньше времени, чем блочный фундамент.
        • Залитый фундамент
        • обладает большей прочностью на сжатие и изгиб, чем блочный фундамент.
        • Повышенная прочность, плотность и конструкция без швов сводят к минимуму проблемы с водой в подвале.
        • Выполняется профессиональными монтажниками бетонных фундаментов, что гарантирует эффективное выполнение задачи.
        • Огнестойкий.
        • Не требует обслуживания.
        Недостаток

        Когда дело доходит до расходов, фундамент из бетонных блоков немного дороже, чем фундамент из бетонных блоков.

        Maple Concrete Pumping Компания предлагает хорошо оборудованные и высококачественные услуги по заливке бетона , работая в Торонто, Онтарио на протяжении многих лет. Наши специалисты берут на себя всю ответственность за проект и предлагают вам исключительные результаты.

        Если вам нужна помощь в строительстве бетона,



        Вы можете позвонить нашим специалистам по телефону: +1 647 529 7867

        Или свяжитесь с нами по адресу: www.mapleconcretepumping.ca/contact

        Как выбрать правильный фундамент для офиса на заднем дворе

        Все успехи в жизни начинаются с хорошего, прочного фундамента! То же самое касается офиса на заднем дворе.

        Вы застряли с тем, какой тип фундамента использовать для офиса на заднем дворе? Если это так, эта статья поможет вам выбрать правильный фундамент для вашего офиса на заднем дворе.

        Достаточно небольшие деревянные офисы на заднем дворе, например, 10 x 10 футов (3 x 3 м), могут иметь простую подушку из гравия или камня в качестве фундамента. Для немного больших деревянных офисов на заднем дворе в качестве фундамента можно использовать бетонные блоки и опоры. Офис с металлическим каркасом может иметь основание из бетона в качестве фундамента (не из гравия или камня). Как и в деревянных офисах, в больших металлических офисах в качестве фундамента должны использоваться бетонные блоки или опоры. Офисы на заднем дворе, построенные из кирпича или бетонных блоков, должны иметь более глубокий бетонный фундамент, так как стены конструкции намного тяжелее деревянных или металлических стен.

        Давайте копнем немного глубже (посмотрите, что я там сделал?), чтобы узнать больше о различных типах фундаментов и о том, как принять правильное решение.

        Почва и земля

        Как архитектор я лично считаю, что первое, что вы НЕ должны делать, это строить свой офис на заднем дворе прямо на почве или земле.

        Деревянная конструкция, вступающая в непосредственный контакт с землей, может серьезно повредить пол и каркас.Дождевая вода и другая влага со временем заставят деревянные балки пола гнить, и, в зависимости от размера вашего офиса, это может стать кошмаром для ремонта. Металлическое офисное основание будет ржаветь и подвергаться коррозии, а кирпичная конструкция расшатается или, возможно, рухнет.

        Еще один фактор, который следует учитывать перед закладкой фундамента, — это тип почвы или почвы на вашем заднем дворе. Колорадо, например, имеет репутацию страны с обширной глинистой почвой. Что такое экспансивная глина? Представьте себе обычную губку — когда она сухая, она твердая и крепкая.На сухую губку можно положить довольно тяжелый предмет. Налейте воду на губку, и вы увидите, что тот же предмет начинает шататься и шататься. Экспансивная глина ведет себя так же, как и губка.

        Это всего лишь один пример, и нам повезло, что мы живем во времена, когда есть достаточно профессионалов для решения подобных проблем. Давайте снова воспользуемся примером с широкой глиной. Просто одно из решений для борьбы с экспансивной глиной — вырыть глубокую яму чуть шире, чем площадь вашего будущего офиса.Затем они заполняют яму гораздо более твердой и уплотненной почвой, чтобы весь фундамент офиса имел прочную основу для опоры.

        Если вы не совсем уверены в типе почвы или грунта, который находится на вашем заднем дворе, вы можете подумать о том, чтобы инженер-почвовед или землеустроитель посмотрел и дал свою оценку.

        типов офисов на заднем дворе — и какие фундаменты лучше всего им подходят!

        У вас есть множество типов офисов на заднем дворе на выбор, и фундамент не обязательно будет одинаковым для всех из них.Ниже перечислены 3 наиболее распространенных типа офисов на заднем дворе и их наиболее подходящие фундаменты.

        Деревянный и виниловый

        Деревянные навесы и офисы на заднем дворе, безусловно, являются наиболее распространенным типом строительства, особенно в США. Фундаменты для этих сооружений могут варьироваться от простого слоя из гравия или камня до бетонных блоков и опор.

        Факторами, влияющими на тип используемого фундамента , являются тип почвы, размер конструкции, а также погодные условия.Ниже приведены варианты, на которые я бы пошел:

        .
        1. Гравийный фундамент
        Типичный пример фундамента из гравия

        Гравийные фундаменты, вероятно, являются самым простым и одним из самых дешевых вариантов фундамента для вашего офиса. Я считаю, что с гравием невероятно легко получить уровень земли для вашего офиса. Также важно отметить, что лучше всего использовать рядовой гравий (грубый и крупный), потому что, как только на него оказывается давление, он связывается вместе и не смещается.  С другой стороны, более мелкий гравий имеет тенденцию постоянно перемещаться и расшатываться.

        Установка гравийной подушки довольно проста и достаточно проста, чтобы ее можно было сделать самостоятельно без каких-либо навыков рукоделия. Все, что вам нужно сделать, это построить раму из деревянных балок, которая будет примерно на 1,5 фута (0,5 м) шире, чем площадь вашего офиса (со всех 4 сторон). Затем вы кладете ландшафтную ткань и насыпаете гравий поверх ткани. Ландшафтная ткань помогает блокировать рост сорняков и травы через гравий.

        Найдите центральную точку основания офиса и затем начните насыпать гравий в этой точке, а затем продвигайтесь к внешним краям рамы.Гравий должен быть около 4 дюймов (10 см) в высоту, и он обязательно должен быть прямым и ровным . Чтобы убедиться, что гравий ровный, вы можете установить достаточно длинную балку по диагонали. В идеале центр балки должен пересекаться с центральной точкой основания офиса. Поместите спиртовой уровень поверх балки, чтобы увидеть уровень гравия. Затем проверьте и противоположные диагонали.

        Офис размером 10 x 10 футов (3 x 3 м) означает, что размер гравийной подушки в идеале должен составлять 13 x 13 футов (4 x 4 м).Гравий стоит около 1 доллара за квадратный фут, что означает, что вы заплатите примерно 170 долларов за гравийную подушку площадью 169 футов² (16 м²).

        2. Бетонные блоки

        Фундамент из бетонных блоков — еще один простой метод, который также оказывается самым дешевым вариантом. Этот тип фундамента больше всего подходит для небольших офисов на заднем дворе — не более 10 х 10 футов (3 х 3 м). Фундамент из бетонных блоков лучше всего подходит для каменистой почвы.

        Здесь показан пример фундамента из бетонных блоков. Этот конкретный пример также имеет промежуточные блоки для дополнительной поддержки.

        Идея этого типа фундамента состоит в том, чтобы иметь каркасную конструкцию пола. Каркас пола из деревянных балок или несущих балок. Рама измеряет размеры желаемой офисной площади. Затем четыре (или более) угла рамы пола опираются на фундамент из бетонных блоков.



        Я бы посоветовал сначала построить каркас пола, прежде чем копать ямы для фундамента. Таким образом, вы можете разместить раму на земле в том положении, в котором вы хотели бы видеть свой офис на заднем дворе.Затем вы можете найти углы, чтобы выкопать отверстия для фундамента.

        Обычно достаточно отверстия глубиной в один бетонный блок с дополнительной глубиной около 1–2 дюймов (3–5 см). Небольшая дополнительная глубина предназначена для того, чтобы вы могли сначала бросить и уплотнить рыхлый камень и камень, а затем положить на них бетонный блок. Это предотвращает прямой контакт бетонных блоков с почвой, а это означает, что блоки не подвергаются воздействию влаги, потому что вода проходит через камень и камень, в отличие от почвы, которая удерживает воду.

        На неровной или наклонной поверхности некоторые ямы будут глубже и использовать больше бетонных блоков, чем другие. Это необходимо для получения ровного и ровного пола.

        3. Бетонные опоры
        Более современная бетонная опора с крестообразным вырезом

        Бетонные опоры в основном используются на сильно наклонных участках. Вы также можете использовать эту систему, если хотите иметь приподнятый офис на заднем дворе.



        Начало фундамента офиса на заднем дворе заложено на бетонных опорах

        Прелесть этого типа фундамента в том, что они часто не требуют копания.Если ваша земля достаточно стабильна, вы можете просто поставить эти бетонные опоры прямо на землю и начать строить свой офис. Бетонный пирс обычно шире внизу, чем наверху, что делает его чрезвычайно устойчивым на земле. Некоторые из более современных версий также имеют крестообразный вырез в верхней части опоры, чтобы вы могли вставлять балки или опоры, идущие в двух перпендикулярных направлениях. Помимо вставки балок в эти опоры, вы также можете вставить вертикальную стойку, что делает эту систему действительно универсальной.Этот тип системы может стоить дороже двух упомянутых ранее, но удобство и стабильность того стоят.

        Металл или сталь

        Офис на заднем дворе с металлическим или стальным каркасом может быть хорошим выбором. Они современные, легкие, прочные и долговечные, и вы можете отделать их различными сайдингами, и они также потрясающе смотрятся со стеклом. Тяжелые и громоздкие фундаменты не нужны, если в вашем районе не бывает регулярных ураганов.

        Металлические или стальные офисы могут использовать точно такие же фундаменты, которые я упомянул выше для деревянных офисов, ЗА ИСКЛЮЧЕНИЕМ гравийной подушки.Вместо этого используется бетонная кровать, и по этой причине она единственная, которую я перечислил ниже.

        1. Бетонное основание

        Мы узнали, что для деревянных офисов на заднем дворе можно использовать гравийную подушку в качестве фундамента. Вы можете применить аналогичный принцип к металлическому фундаменту офиса, но замените гравий бетоном.

        Свежезалитое бетонное основание. Посмотрите, какая она ровная и гладкая!

        Опять же, вы бы построили каркас и залили его бетоном. Вы можете либо закопать во дворе, а затем залить, либо просто поставить раму прямо на землю и начать заливать. Лично я предпочитаю копать (даже всего на несколько дюймов) в землю, вставлять раму, укладывать на дно ландшафтную ткань, а затем заливать бетоном — так делать это кажется гораздо более стабильным.

        В металлических конструкциях

        используются бетонные основания, потому что вы можете закрепить или установить стальную конструкцию непосредственно на бетон с помощью болтов и винтов. Бетонная кровать также станет полом офиса, который вы можете просто применить с любой отделкой пола по вашему выбору. Я лично предпочитаю полированный бетонный пол, но, возможно, это только я.

        Кирпич

        В Соединенных Штатах очень редко можно построить офис на заднем дворе из кирпичей. Но это может быть обычным выбором в определенных местах, например, в Великобритании.

        Офисы из кирпича имеют хорошую изоляцию и могут выдержать испытание временем, но при этом происходит значительное увеличение веса и нагрузки. Это означает, что вам понадобится гораздо больший и тяжелый фундамент для вашей конструкции.

  • LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
