Минимальный и оптимальный угол наклона крыши — какой он?

Дата последнего изменения:

26 ноября 2018

Время на чтение:

10 минут

11897

Любой дом венчается крышей – одной из главных конструкций здания, защищающей его внутренние помещения от дождя и снега. Одним из главных критериев любой кровли является крутизна скатов. Так как плоская крыша распространена преимущественно только в многоэтажном жилом и промышленном строительстве, то этот вопрос особо актуален для владельцев частных домов и коттеджей.

От величины наклона крыши зависит количество кровельного материала, поэтому выбор угла наклона и его предварительные расчеты следует производить до начала покупки кровельного материала.

Рассмотрим, как определить угол наклона скатной крыши и его связь с проектированием всей кровельной конструкции.

В этой статье

• От чего зависит крутизна крыши?
• Минимальный угол наклона
• Расчет угла наклона
• Заключение

От чего зависит крутизна крыши?

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

• Крутые с уклоном 45-60°;
• Скатные – 30-45°;
• Пологие – 10-30°;
• Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

• Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

• Снеговая нагрузка. В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.

• Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
• Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот. Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

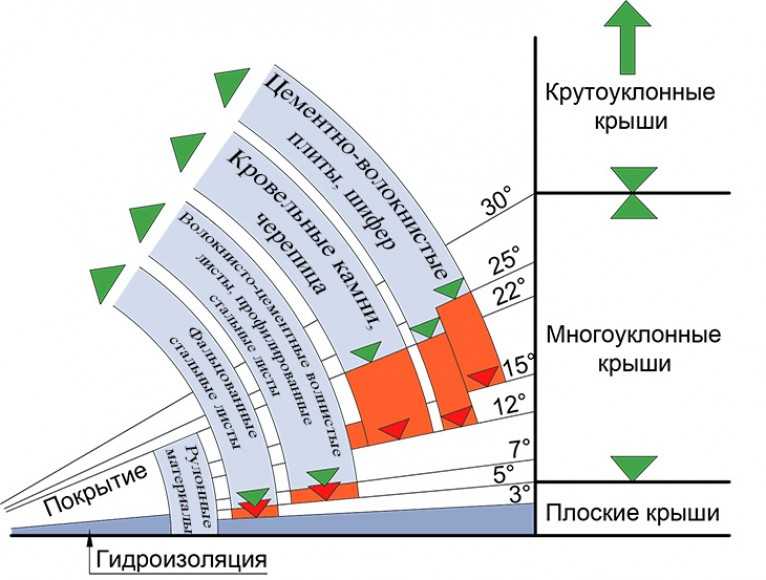

Рассмотрим основные кровельные покрытия и минимальные углы для них:

• Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
• В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
• Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
• Металлочерепица стелется при значении от 14°;
• Ондулин – от 6°;
• Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
• Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

• В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
• Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
• В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

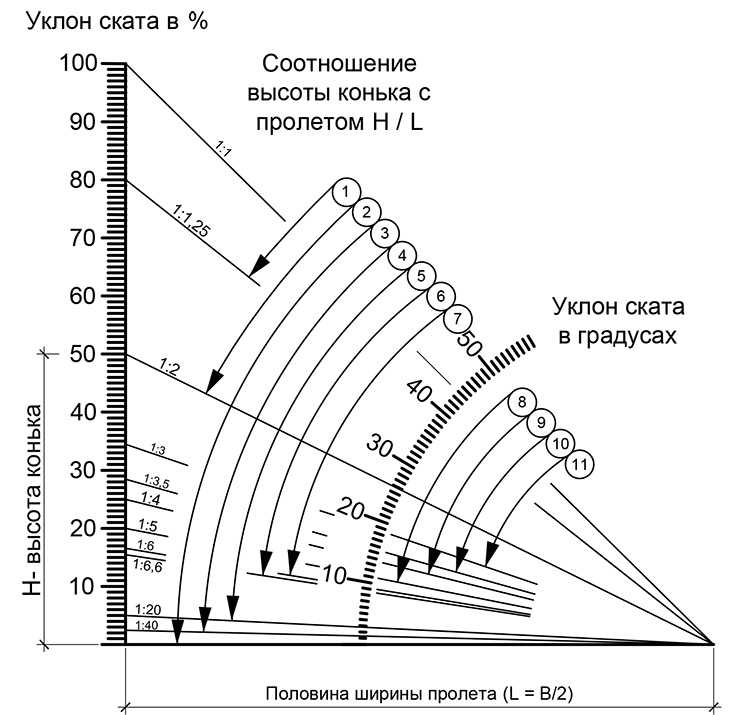

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

• Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

• H – высота конька;
• L – ширина половины дома;
• α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

• Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Заключение

В проектировании кровли нахождение оптимального угла наклона имеет важное значение. Данный параметр зависит от верной оценки погодных условий, выбора кровельного материала, желания создать жилое помещение. Его верное определение — залог долгой и успешной службы крыши в любых погодных условиях.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Разбираемся, как выбрать угол для крыши из профнастила.

Выбор уклона для кровли из профлиста — очень важное дело. От него многое зависит: например, величина полезного пространства в мансарде. Но нельзя просто взять и сделать понравившийся угол. Здесь нужен хороший расчёт и проект.

Разберёмся, какие типы уклонов существуют, в чём их преимущества и недостатки, а также какие факторы влияют на выбор угла для кровли из профлиста.

Каков минимальный угол?

Согласно СНиП II-26-76, в жилых постройках минимальный угол для кровли из профлиста должен быть не менее 10°. А минимальный уклон кровли из профлиста для односкатной крыши должен составлять не менее 8° — такие кровли чаще всего встречаются в промышленных постройках.

В СНиП II-26-76 также указано, какой должен быть оптимальный уклон для крыши из профнастила. Он составляет 20°. В этом случае кровля гораздо более надёжно защищена от протечек.

Следует признать, что строители в редких случаях возводят кровли из профнастила с уклоном ниже минимального. Чаще всего это временные постройки и инверсионные кровли. В этом случае используют профлист с самой большой несущей способностью. О выборе такого профлиста мы уже писали.

Какие уклоны бывают?

Разные строители относят кровли к плоским или крутым по-разному. У кого-то выше 20° — уже крутая, а у кого-то нет. Но чаще всего встречается именно такая классификация:

• Плоские кровли — меньше 5°.
• Малоуклонные кровли — от 5° до 30°.
• Крутоуклонные кровли — более 30°.

Эти цифры больше относятся к частному домостроению. В хозяйственных и промышленных постройках нечасто встретишь кровлю из профлиста с уклоном более 30°.

ОБРАТИТЕ ВНИМАНИЕ: согласно СНиП II-26-76, использовать профнастил на плоских кровлях в качестве верхнего кровельного покрытия НЕЛЬЗЯ! Его можно лишь положить в качестве нижнего слоя — так сказать, основания. Но при этом профнастил обязательно должен быть несущим! Поэтому, разбирая дальше особенности плоских кровель, мы будем опираться именно на этот факт.

В чём плюсы и минусы кровель с разным уклоном?

Мы указали разные типы наклонов для кровли из профнастила, но у каждого есть свои достоинства, недостатки и особенности. Разберёмся в них.

Плоские кровли: менее 5°

Преимущества:

• Высокая устойчивость к ветру. Плоские кровли гораздо более аэродинамичны, чем крутые. Ветер их огибает, поэтому почти нет риска, что он опрокинет крышу.
• Нет конька. Как говорится, нет конька — нет проблем! На плоских крышах не устанавливают конёк, поэтому вам не придётся испытывать проблем с его монтажом.

Недостатки:

• Высокая снеговая нагрузка. В снежных районах осадки зимой будут скапливаться на таких кровлях. Крыша будет испытывать большие нагрузки.
• Зимой надо чистить. Исходя из предыдущего пункта, владельцу дома с плоской кровлей скорее всего придётся не раз чистить крышу от снега зимой.
• Отсутствие мансарды. Если у вас плоская крыша, то вы сможете надстроить мансардный этаж, но тогда ваша кровля станет скатной.

Особенности:

• Используйте профнастил исключительно как основание для верхнего кровельного покрытия.

Какой профнастил подойдет:

• Строители рекомендуют использовать для плоских кровель только несущий профнастил — он начинается с буквы «Н» в названии. Варианты от Компании Металл Профиль: Н-60, Н-75, Н-114.

Малоуклонные кровли: 5-30°

Преимущества:

• Малая вероятность протечки. У таких кровель возможность, что крыша протечёт, гораздо ниже, чем у плоских. Вода будет скатываться вниз, не задерживаясь надолго. Но строители всё же рекомендуют делать герметизацию швов при уклонах до 12°.
• Средняя устойчивость к ветру. Такие кровли обладают достаточной устойчивостью к ветру. Да, он пытается опрокинуть и приподнять крышу, но, если это не ураган, то у него ничего не получится.
• Можно сделать чердак. Пространство под кровлей можно будет использовать как мансарду или чердак. Разве что полезного пространства в нём будет не очень много.

Недостатки:

• Средняя снеговая нагрузка. Если выпадет слишком много снега, то снежная шапка сможет продавить такую кровлю.
• Зимой надо чистить. Как и в случае с плоской кровлей, владельцу дома с малоуклонной крышей придётся очищать скопившийся снег.
• Увеличенный расход материала. Малоуклонные кровли могут быть и двускатными, и даже вальмовыми. Поэтому на них потребуется больше профлиста, чем на плоские.

Особенности:

• Чем больше угол, тем меньше нужно делать нахлёст профлиста. Для малоуклонных крыш строители рекомендуют делать горизонтальный нахлёст 15-20 см, а на вертикальный допускается одна гофра.

Какой профнастил подойдет:

• На кровлях с уклоном 5-8° строители рекомендуют использовать несущий профнастил Н-60 и Н-75. Но если уклон 8-30°, то подойдут также универсальные профлисты. У Компании Металл Профиль это МП-18, МП-20, МП-35, НС-35.

Крутоуклонные кровли: более 30°

Преимущества:

• Крайне малая вероятность протечки. Вода на кровлях из профнастила с таким уклоном просто не успевает просочиться в стыки — она скатывается вниз под силой тяжести. Дополнительная герметизация не нужна.
• Можно сделать мансарду. При таком наклоне под кровлей можно сделать комфортную мансарду или вместительный чердак. Полезного пространства будет много.
• Малая снеговая нагрузка. Снег, как и вода, под действием своего веса будет просто спадать с кровли под таким уклоном.

Недостатки:

• Повышенные ветровые нагрузки. Сильные порывы ветра попытаются опрокинуть кровлю с крутым уклоном. Поэтому на профлист будет действовать дополнительная нагрузка.
• Большой расход материала. На кровли из профлиста с крутым уклоном уходит больше всего материалов. Разница по сравнению с плоскими крышами может доходить до двух раз.
• Сложный монтаж. Из-за большого наклона монтажникам будет неудобно устанавливать профлист на обрешётку.

Особенности:

• Такие кровли меньше остальных требовательны к нахлёсту профлиста. Здесь хватит порядка 10-15 см горизонтального нахлёста и одну гофру вертикального.

Какой профнастил подойдет:

• Для кровель с крутым уклоном можно подобрать гораздо больше видов профнастила. Если речь идёт о продукции Компании Металл Профиль, то строители рекомендуют: С-21, С-44, МП-10, МП-18, МП-20, МП-35, НС-35.

​

Что влияет на выбор угла кровли?

Выбирать угол для кровли из профлиста по принципу «хочу вот такую» — неправильно. Нужно учитывать сразу несколько факторов, из-за которых крутая или плоская кровли могут вам совсем не подойти. Вот, что влияет на выбор уклона для кровли из профлиста:

• снеговая нагрузка;
• ветровая нагрузка;
• тип чердачного помещения.

Разберёмся, как именно влияют эти факторы на вашу кровлю.

Ветровая нагрузка

Климатические особенности везде разные.

Ветровая нагрузка варьируется от незначительных 24 кг/м2 до внушительных 120 кг/м2. В последнем случае это очень серьёзная нагрузка на кровлю. Вот какие рекомендации дают в СНИП по поводу наклона для кровли из профнастила в регионах с разной ветровой нагрузкой:

• При средней ветровой нагрузке рекомендуется делать скаты под углом 35-45°
• При сильной ветровой нагрузке лучше установить угол кровли порядка 15-25°.
• Также в регионах с сильным ветром не рекомендуется ставить плоские кровли — их может сорвать.

Снеговая нагрузка

Не менее важен параметр снеговой нагрузки, который в разных регионах сильно отличается. Например, в Норильске выпадает порядка 500 килограммов снега на один квадратный метр! Это примерно как поставить на кровлю взрослую лошадь. Вряд ли кому-то захочется так делать.

Но всё вышеописанное касается плоской поверхности. На кровлях с крутым уклоном снег задерживается меньше и просто спадает вниз. Поэтому строители рекомендуют в регионах с серьёзной снеговой нагрузкой делать уклон для кровли из профлиста порядка 45°.

Учтите, что снег начинает скапливаться на кровле уже при наклоне 30°.

Важный момент: исходя из практики, на кровлях из профнастила с уклоном 60° и более снег не задерживается вовсе.

Тип чердачного помещения

Ещё один важный фактор — тип помещения, которое вы хотите сделать под крышей. Здесь всё подчиняется одному простому правилу: чем меньше угол кровли, тем меньше полезного пространства получите.

Но нужно также учитывать и высоту конька. Ведь, например, крышу под углом 30° можно сделать как с высотой 3 метра, так и с высотой 1,5 метра. Понятно, что во втором случае под ней поместится только ребёнок.

Выходит, что с плоской кровлей у вас совсем не получится сделать ни мансарду, ни чердак. При наклоне в 20° и высоте конька в 2 метра взрослый человек с трудом сможет встать в полный рост. А, начиная с 30° и трёхметрового конька, комфорт сильно возрастает.

Выбирайте параметр высоты конька, исходя из своих предпочтений.

Итог

Помните, что чем больше угол, тем больше материала у вас уйдёт на кровлю, и тем более тяжёлой она станет — в этом случае используйте усиленную стропильную систему. А в случае с минимальным уклоном строители советуют применять сплошную обрешётку.

Если обобщить, то для средней полосы России строители рекомендуют делать уклон для кровли из профлиста от 25° до 40°. Такой угол позволит крыше спокойно выдерживать и ветровые, и снеговые нагрузки, характерные для большинства территорий РФ. Если у вас сильный ветер — делайте угол 25° и ниже. Если сильный снег — лучше около 45°.

И самое важное: выбирайте надёжный профлист у проверенных производителей! Удачной стройки!

» Калькулятор длины

Главная Расчет стропил крыши

Инструменты не будут работать для вас
Javascript отключен. Вы должны включить Javascript, чтобы использовать эти инструменты Наши комплекты амбаров премиум-класса стандартно поставляются с предварительно спроектированными фермами, но строительные стропила — еще один жизнеспособный вариант самостоятельного изготовления для конструкций с меньшими пролетами.

Калькулятор крыши и диаграммы
Варианты конструкции амбаров
…………………………………………
Крыша Калькулятор шага
Калькулятор фермы
Калькулятор стропил
Оценка грунта для заделки столба
Значение сопротивления изоляции
Пример квадратной формы линий застройки

Наши инструменты калькулятора стропил крыши удобны для расчета количества необходимых стропил, калькулятора длины стропил, линейных футов стропил, подачи досок в коньке и нижней облицовке, а также общего количества досок в крыше.

Подъем и прогон означает, что крыша с уклоном 6/12 имеет подъем 6 дюймов (по вертикали) на каждый фут прогона (горизонтальный). Приблизительный уклон (градусы) 1/12 5° 2/12 10° 3/12 14° 4/12 18° 5/12 23° 6/12 27° 7/12 30° 8/12 34° 9/12 37° 12/10 40° 12/11 42° 12/12 45°     Рассчитайте точный уклон с помощью нашего калькулятора уклона крыши
.

Ищете пиломатериалы какого размера?
Основано на пролете стропила (горизонтальный пролет, а не общая длина стропила), временных и постоянных нагрузках. Для определения размеров балок и стропил используйте Таблицы максимальных пролетов для южной желтой сосны. Этот калькулятор пролета стропил зависит от вида пихты Дугласа, болиголова и т. д.

Другие калькуляторы крыш
Калькулятор ферм крыши
Как обрезать стропила

Следующая » Амбарные двери

Комплекты для универсальных зданий

Фронтон • Приподнятый центральный проход/монитор • Навес • Солончак • Односкатный
• Проектные планы •

СВЯЖИТЕСЬ С НАМИ!

• Ящик для инструментов амбара
•  Ящик для инструментов амбара
• Ресурсный центр по строительству коровника
•  Наша миссия
•  Около
• Контакт

• Тип коровника

  Амбары с шестом Сообщение и луч Модульный Стальные Здания Гейбл Барнс Гамбрел Сараи Банковские сараи Мониторные сараи конюшни Другие типы

• Планы Сарая Глоссарий сарая Как получить информацию Амбарные ресурсы
•  Контакт  О программе  Миссия

Уклон крыши — это термин, описывающий, насколько крутым или плоским является скат вашей крыши. Комбинация двух чисел используется для отображения или отображения уклона крыши. Два наиболее распространенных метода (4/12 или 4:12) используются для обозначения уклона крыши. На чертежах архитекторы и инженеры обычно указывают уклон крыши в формат, показанный на изображении, где число (4) представляет собой рост и число (12) представляет собой длину. Это означает, что если крыша возвышается на 4 фута в длина 12 футов, ваш уклон крыши будет 4/12 или 18,43 градуса.

Уклон крыши и соответствующие углы

Уклон крыши (скат)	Угол крыши (градусы)
Шаг 1:12	4,76°
Шаг 2:12	9,46°
Шаг 3:12	14,04°
Шаг 4:12	18,43°
Шаг 5:12	22,62°
Шаг 6:12	26,57°
Шаг 7:12	30,26°
8:12 Шаг	33,69°
Шаг 9:12	36,87°
Шаг 10:12	39,81°
Шаг 11:12	42,51°
Шаг 12:12	45. 00°
13:12 Шаг	47,29°
Шаг 14:12	49,40°
Шаг 15:12	51,34°
Шаг 16:12	53,13°

КАЛЬКУЛЯТОР УГЛА КРЫШИ

Таблица коэффициента уклона Шаг 1:12 — Шаг 6:12

Диаграмма коэффициента наклона Шаг 7:12 — Шаг 12:12

Уклон крыши	7:12	8:12	9:12	10:12	11:12	12:12
