Пистолет ПБ (6П9) ТТХ и фото

Военной разведке и некоторым подразделениям КГБ было необходимо бесшумное короткоствольное огнестрельное оружие. В 1967 году советский конструктор Анатолий Арсеньевич Дерягин, творчески доработав уже ставший к этому времени популярным ПМ, выдал на суд военной общественности пистолет с индексом ГРАУ 6П9. Труд конструктора был оценен по достоинству и в том же году пистолет был протестирован на полигонных испытаниях и был официально принят на вооружение в подразделения Комитета Государственной Безопасности (КГБ СССР) и в армейских подразделениях, находившихся в подчинении Главного разведуправления Генштаба Министерства Обороны, проще говоря, спецназ ГРУ. С появлением отдельных спецподразделений в составе КГБ («Вымпел», «Альфа») и внутренних войск, ПБ занял достойное место в кобурах этих спецов. Практически параллельно с ПБ разрабатывался и поступал на вооружение в советские силовые структуры пистолет АПБ. Но если ПБ является «младшим братом» пистолета Макарова, то АПБ – тем же «потомком» автоматического пистолета Стечкина, который к тому времени был снят с вооружения, и в спецподразделениях его заменил АПБ.

Конструкторские решения ПБ, собственно, напоминают конструкторские решения ПМ, на базе которого он и был создан, но с рядом специфических особенностей. Изменения затронули кожух затвора и рамку, ствол, возвратную пружину. Самое главное отличие нового оружия от ПМа – интегрированный глушитель и отдельный, надеваемый вручную глушитель, снижающий звук выстрела до минимума. Другими словами, из ПБ можно стрелять как с интегрированным глушителем без дополнительного глушителя, но тогда звук выстрела будет довольно громким. А вот если на пистолет к интегрированному глушителю присоединяется дополнительный – звук выстрела становится адекватным для бесшумного огнестрельного оружия.

Тактико-технические характеристики () ПБ:

• УСМ — двойного действия
• Калибр, мм — 9х18 ПМ
• Длина в сборе, мм — 310
• Длина без насадки, мм — 170
• Длина ствола, мм — 105
• Высота, мм — 134
• Ширина, мм — 34
• Масса в сборе с насадком и со снаряженным магазином, кг — 1,02
• Масса с насадком и магазином без патронов, кг — 0,970
• Емкость магазина, патр. — 8
• Прицельная дальность, м — 25
• Начальная скорость пули, м/с — 290
• Дульная энергия пули, Дж — 252
• Скорострельность, выстр./мин — 30

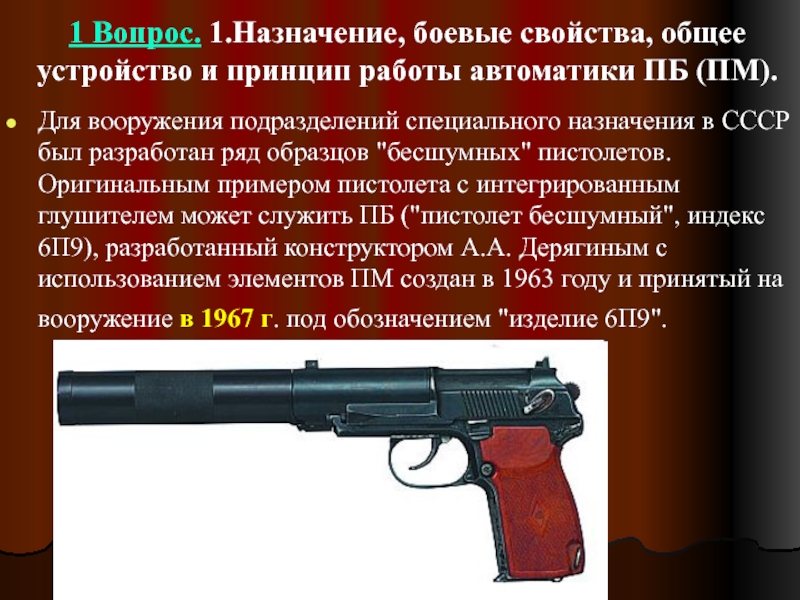

Пистолет бесшумный ПБ (индекс 6П9) был разработан конструктором А.А. Дерягиным на базе пистолета Макарова ПМ для вооружения армейских разведывательных групп а также персонала КГБ СССР, принят на вооружение в 1967 году.

ПБ имеет двухсекционный глушитель. На ствол надет кожух — расширительная камера.

Действие такого интегрирован­ного глушителя основано на предвари­тельном отводе пороховых газов из кана­ла ствола, что снижает давление порохо­вых газов и скорость пули (до 290 м/с — заведомо ниже звуковой).

Камера фикси­руется на переднем отростке рамки пис­толета, пороховые газы отводятся в нее через отверстия, выполненные по дну на­резов ствола.

Между стволом и кожухом уложена рулоном металлическая сетка, отбирающая температуру пороховых га­зов. К передней части камеры крепится съемный узел глушителя — насадок с по­мещенным в нем сепаратором с несколь­кими шайбами, установленными после­довательно под разными углами наклона.

В образованных ими камерах насадка по­роховые газы дробятся, постепенно рас­ширяются и теряют свою скорость и тем­пературу.

Причем в отличие от большинства аналогичных систем глушитель звука выстрела сделан разборным из двух частей. Это решение позволяет носить и хранить пистолет со снятой передней частью глушителя (насадком), а перед применением быстро устанавливать насадок на оружие.

При этом пистолет сохраняет возможность безопасного для стрелка ведения огня при снятом насадке, что немаловажно в критических ситуациях. Естественно. что при снятом насадке звук выстрела близок по громкости к звуку выстрела обычного пистолета ПМ.

Впрочем, и с установленным насадком пистолет не становится полностью беззвучным, однако снижение громкости выстрела все же достаточно существенно. Снятый насадок переносится в специальном отделении кобуры, разработанной для пистолета ПБ.

Пистолет ПБ полностью унаследовал от пистолета ПМ конструкцию ударно-спускового механизма с самовзводом и расположенным слева на затворе предохранителем, при включении автоматически снимающим курок с боевого взвода.

В силу того, что передняя часть ствола закрыта глушителем, затвор имеет небольшую длину, не позволяющую разместить внутри него возвратную пружину.

Поэтому возвратная пружина размещена в рукоятке, под ее правой щечкой, и воздействует на затвор через длинный качающийся рычаг.

Прицельные приспособления фиксированные, нерегулируемые. Пистолет использует штатные магазины от ПМ на 8 патронов.

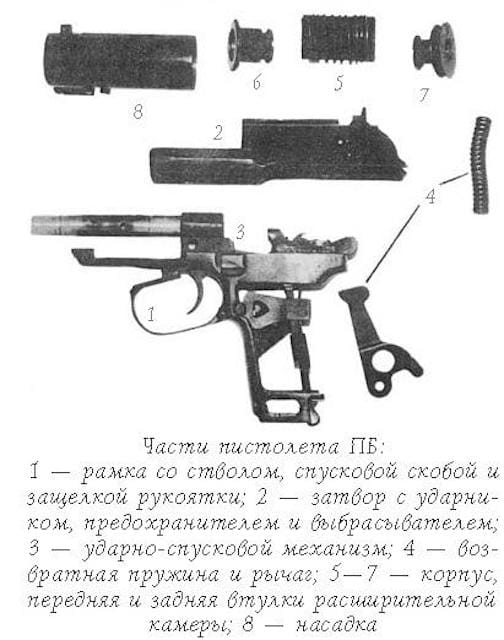

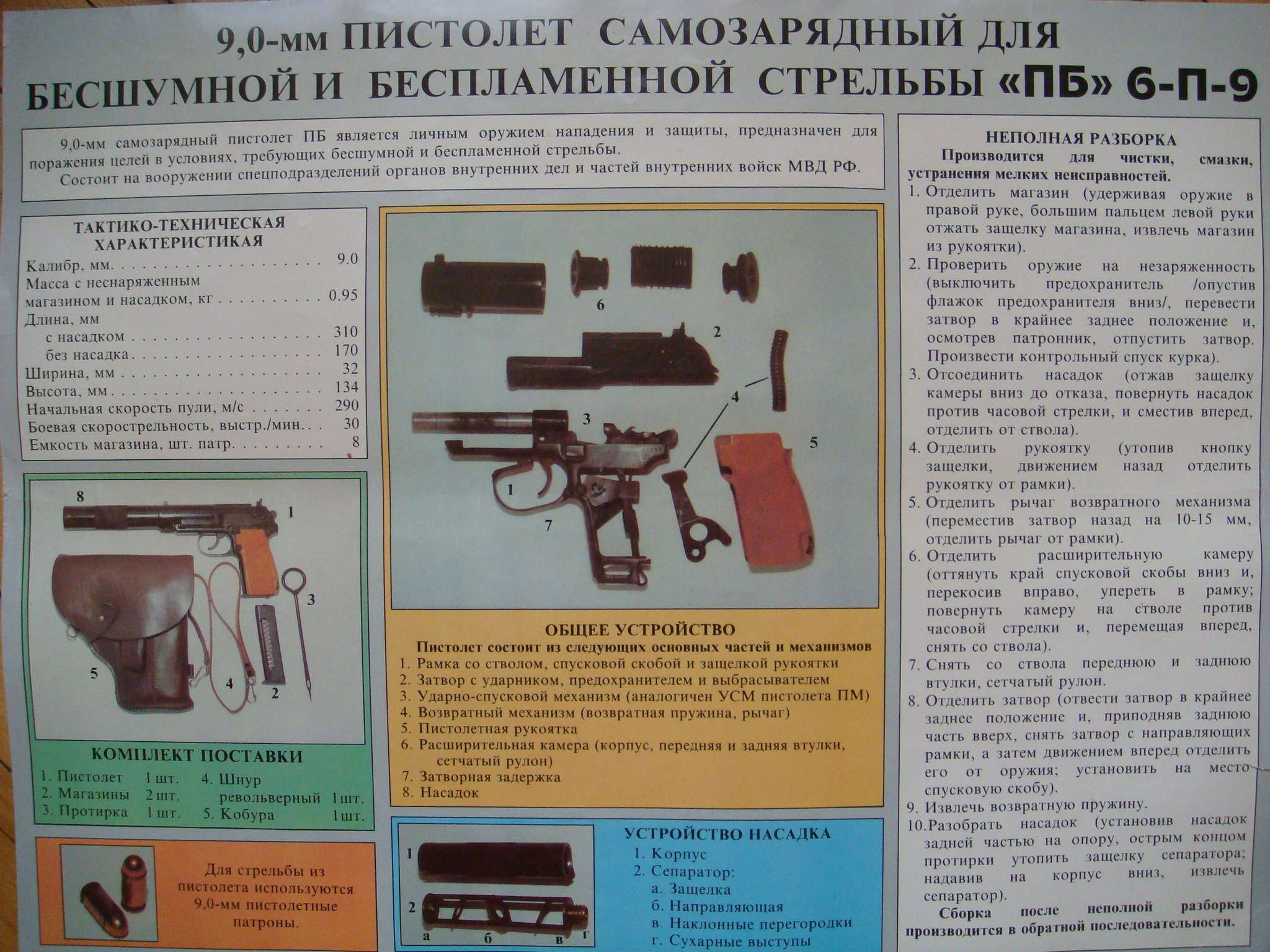

Пистолет ПБ состоит из следующих основных частей и механизмов:

1. Корпус расширительной камеры;
2. Передняя втулка расширительной камеры;
3. Сердечник расширительной камеры;
4. Задняя втулка расширительной камеры;
5. Затвор;
6. Рамка;
7. Ствол;
8. Накладка рукоятки;
9. Ударник;
10. Пружина выбрасывателя;
11. Гнеток;
12. Выбрасыватель;
13. Спусковой крючок;
14. Курок;
15. Шептало с пружиной;
16. Предохранитель;
17. Спусковая тяга с рычагом взвода;
18. Затворная задержка с отрожателем;
19. Спусковая скоба;
20. Возвратная пружина;
21. Передаточный рычаг возвратной пружины;
22. Задвижка боевой пружины;
23. Боевая пружина;
24. Корпус глушителя;
25. Сепаратор;
26. Магазин;

Устройство насадка

1. Корпус
2. Сепаратор: (а. Защелка, б. Направляющая, в. Наклонные перегородки, г. Сухарные выступы)

Неполная разборка ПБ / 6П9:

Производится для чистки, смазки, устранения мелких неисправностей.

1. Извлечь магазин из рукоятки.
2. Проверить нет ли в патроннике патрона.
3. Отсоединить глушитель.
4. Оттянуть спусковую скобу.
5. Отделить расширительную камеру.
6. Извлечь сердечник расширительной камеры.
7. Отсоединить накладку рукоятки.
8. Извлечь возвратную пружину.
9. Отсоединить Передаточный рычаг возвратной пружины.
10. Отсоединить затвор.
11. Извлечь сепаратор из корпуса глушителя.

Сборка после неполной разборки производится в обратной последовательности.

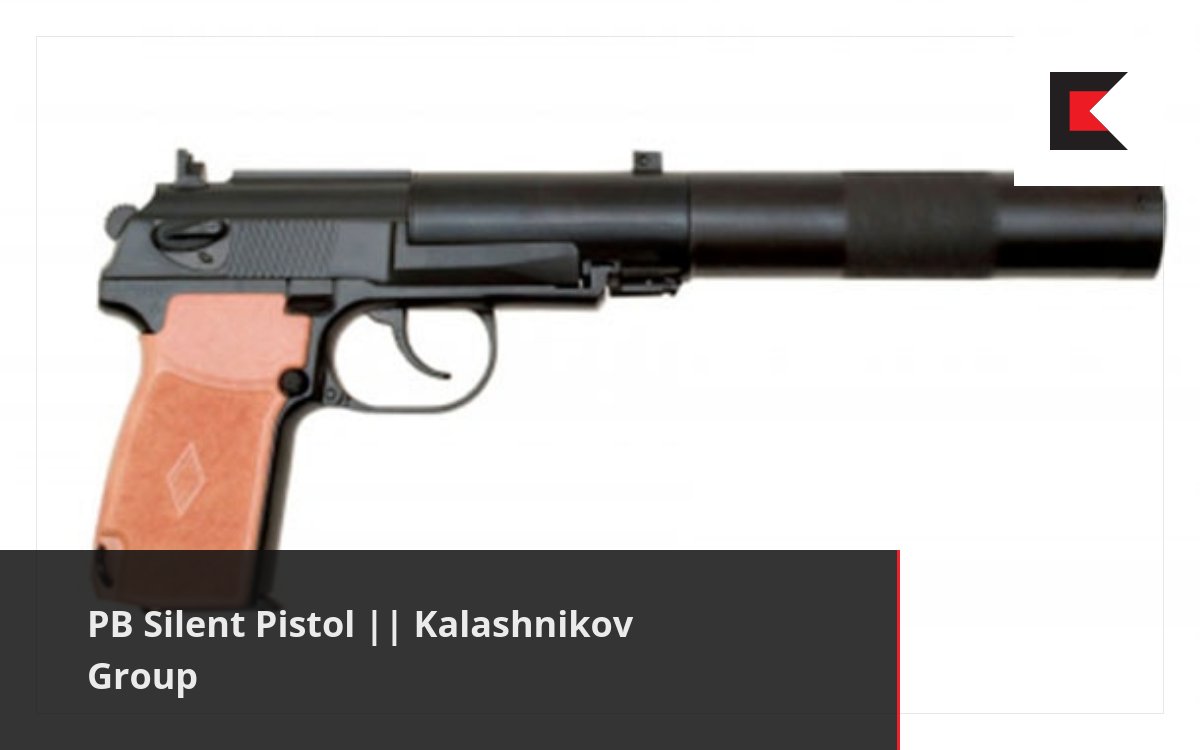

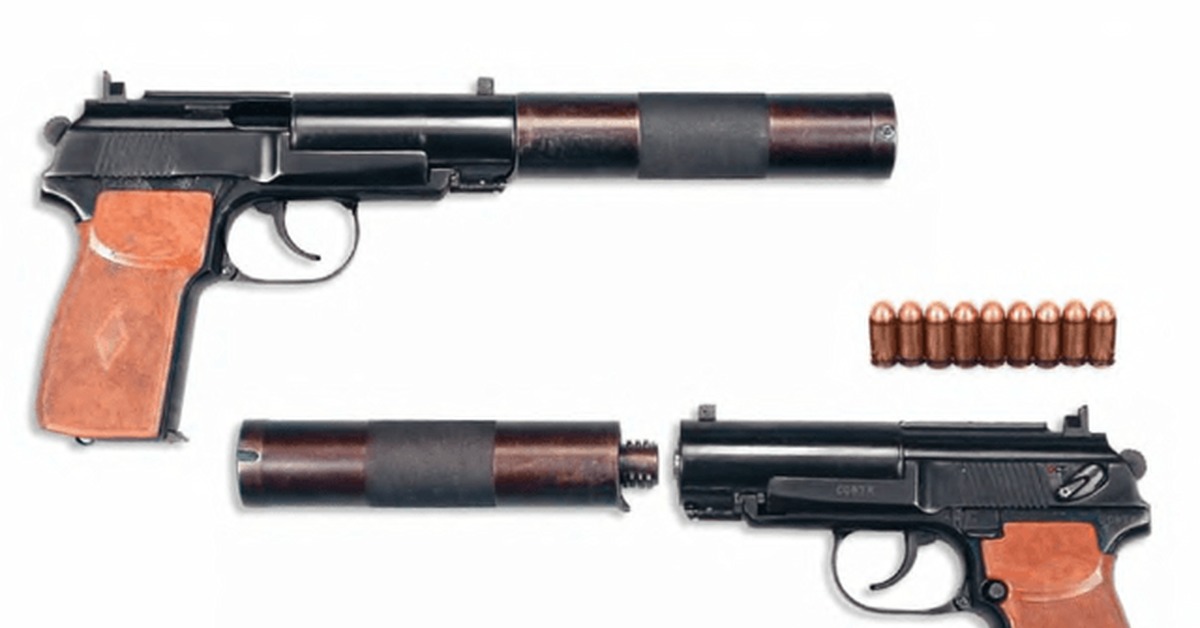

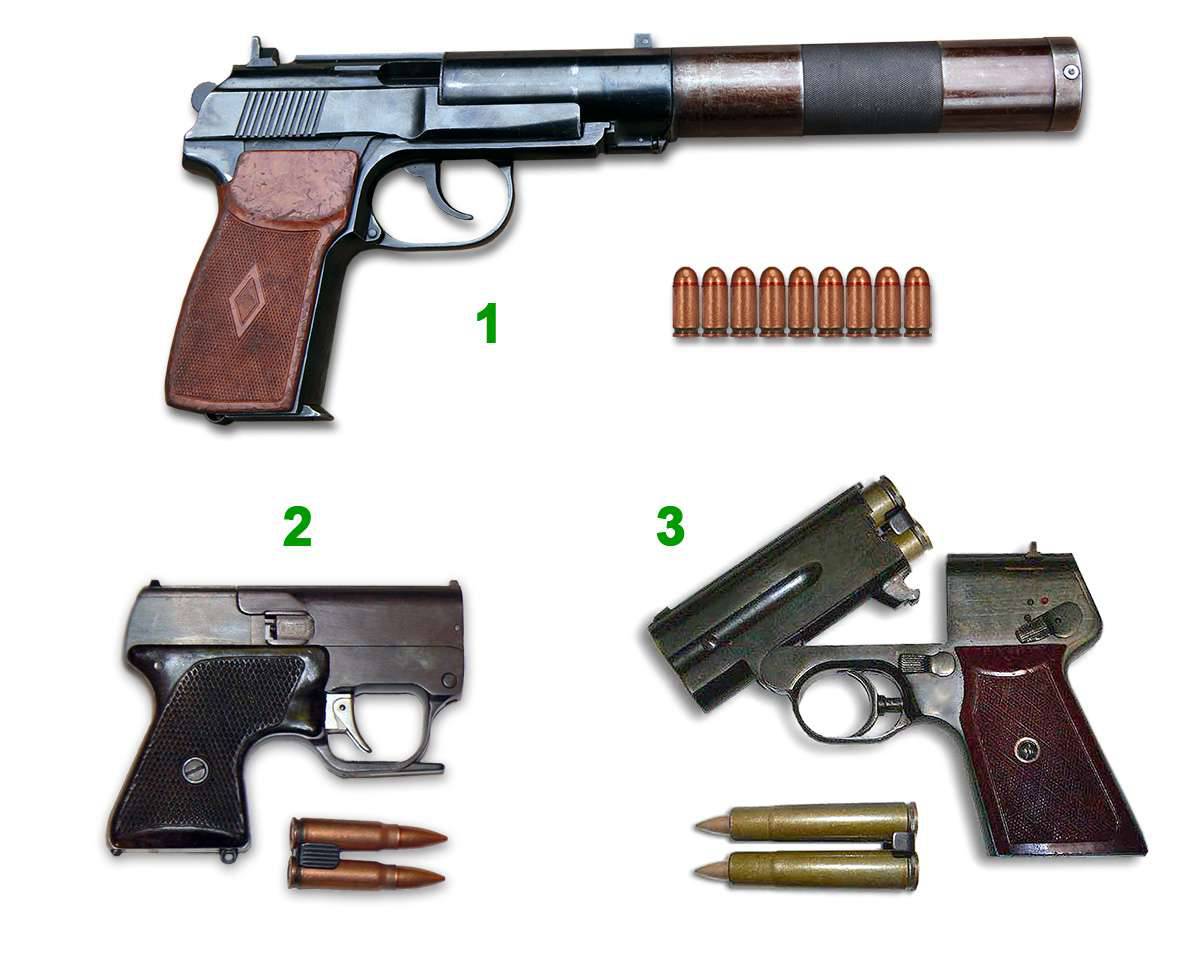

Фото пистолета ПБ:

Видео о пистолете ПБ:
