Цоколь какой: Типы, виды и размеры цоколей ламп

22.08.2023

0 Comment

Виды и характеристики цоколей в лампочках

Цоколь – это часть лампы, с помощью которой к ней подводится электрический ток и лампа крепится в плафоне светильника. В разных светильниках используются разные типы цоколей, а в каждый патрон можно установить только лампу с тем цоколем, который указан в сопроводительной документации. Лампа с неправильно подобранным цоколем просто не установится в светильник и не будет работать.

Две основные группы, на которые можно разделить все многообразие цоколей, это резьбовые и штырьковые. Резьбовые более популярны среди потребителей, в лампах светильников в большинстве домов можно встретить именно такой тип.

Первая буква в названии цоколя определяет его тип. Согласно буквенной маркировке, к типам цоколей относятся:

— E – резьбовой цоколь Эдисона;

— G – штырьковой цоколь;

— R – цоколь с утопленными контактами;

— B – штифтовой цоколь (байонет).

После буквы следует число, означающее размер цоколя или расстояние между контактами. Например, E27 означает, что диаметр вкручиваемой части составляет 27 мм. Помимо этого, в маркировке могут присутствовать и строчные буквы, которые указывают количество соединительных контактов или пластин: — s – 1 контакт;

— d – 2 контакта;

— t – 3 контакта;

— q – 4 контакта;

— p – 5 контактов.

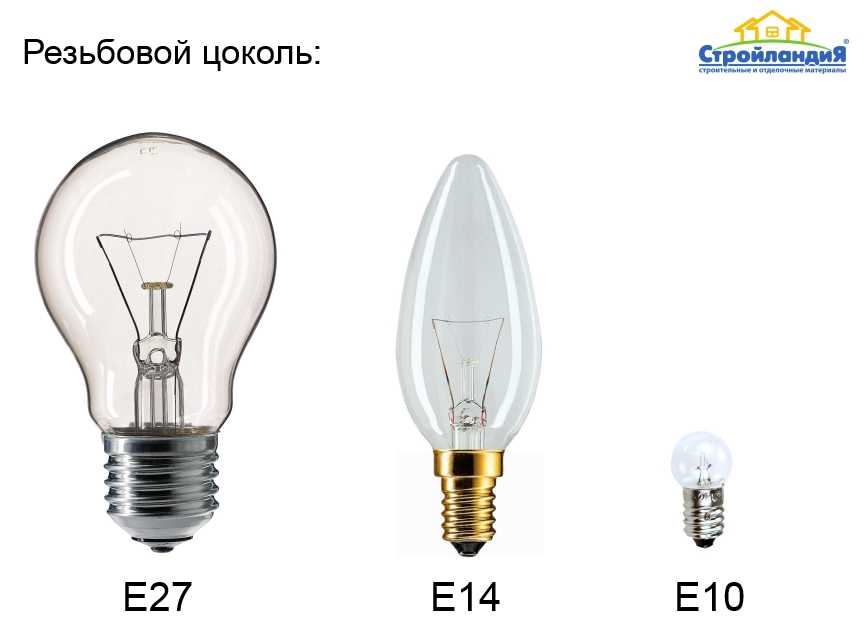

Резьбовой цоколь Эдисона E. Как следует из названия, этот вид цоколя был изобретен Томасом Эдисоном в 1909 году. Его удобство заключается в быстрой установке лампы в светильник путем вкручивания в патрон. Маркировка Exx указывает на размер в миллиметрах. Наиболее часто встречающимися моделями являются E27 и E14, называемый «миньоном». В силу своей популярности, сейчас эти цоколи находят применение не только в лампах накаливания, но и в таких, как люминесцентные, энергосберегающие и другие.

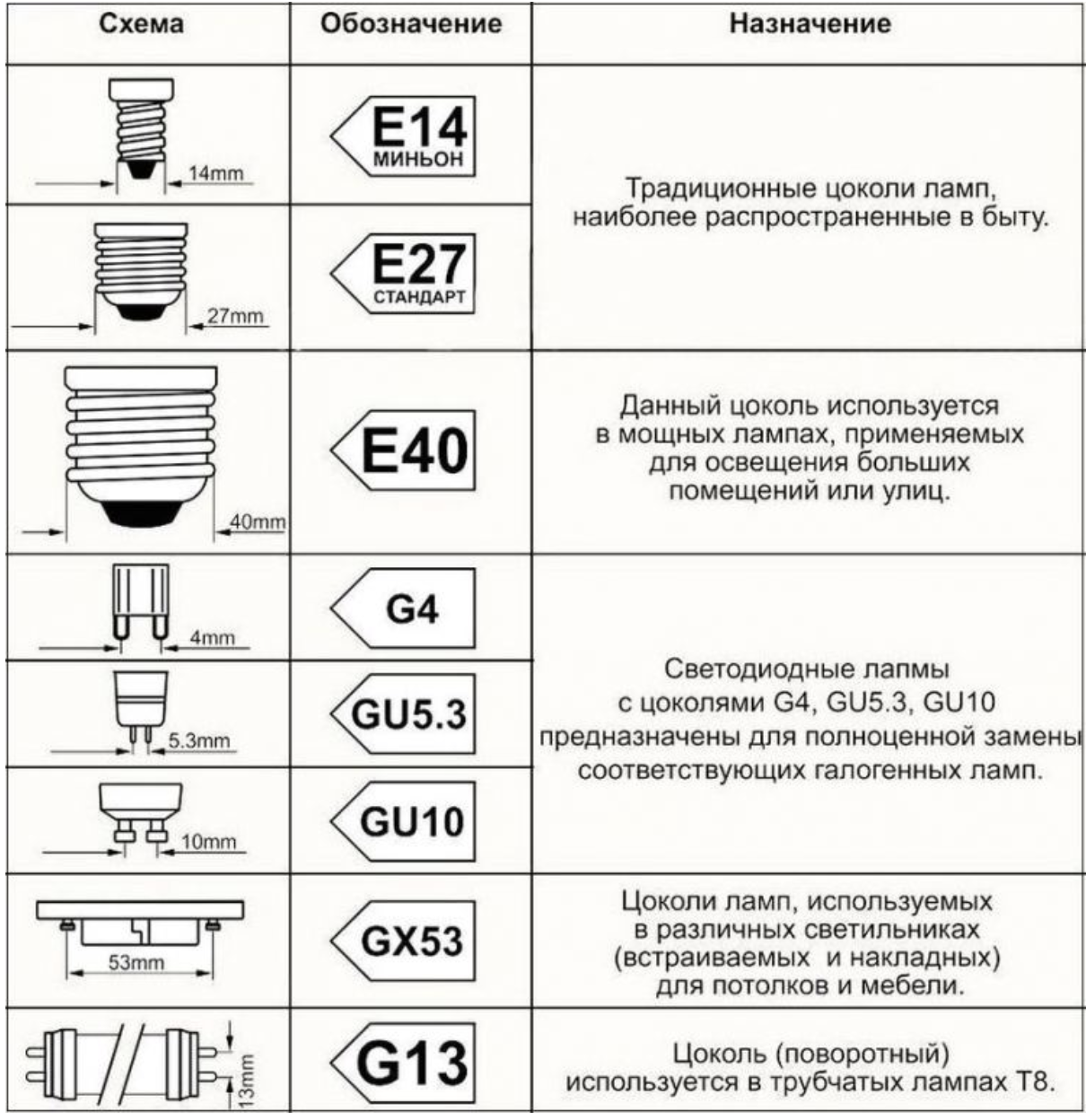

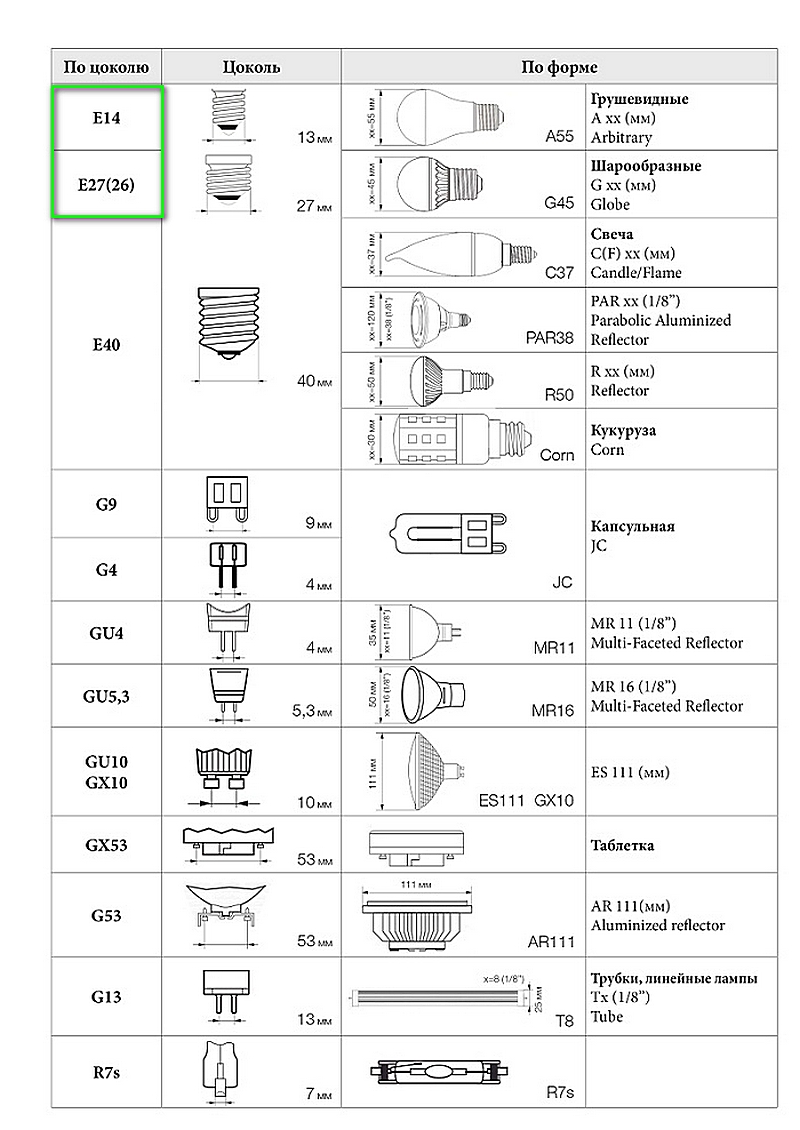

Таблица размеров и названий цоколей резьбового типа.

Штырьковой цоколь G. В штырьковом цоколе лампа соединяется с патроном путем вставления специальных штырьков в предназначенные для них разъемы. Цифры в маркировке после буквы указывают расстояние между центрами штырьков, если их два, или диаметр окружности, на которой штырьки расположены, если их три и более. Дополнительные буквы U, X, Y, Z определяют модификацию всей конструкции. Буква U ставится в энергосберегающих лампах, буква X – в точечных светильниках с направленным светом. Цоколи GY и GZ встречаются редко и только в лампах специального назначения. Все эти цоколи не взаимозаменяемы.

Цоколь G4 используется в маленьких галогеновых лампах с напряжением 12В или 24В. Цоколь G5 используется в люминесцентных трубчатых лампах, диаметр колбы которых составляет 16 мм. Цоколь GU5.3 (MR16) используется в бытовых светильниках для встраиваемого освещения. Лампы с таким цоколем можно устанавливать в том числе в патроны, предназначенные для GX5.3. Но лампы GX5.3 нельзя установить в патрон GU5.3.

Цоколь GU10 имеет утолщения на концах контактов для поворотной установки в патрон. У этого цоколя существуют две другие разновидности – GZ10 и GX10. GZ10 имеет прямое цилиндрическое основание. У GX10 основание имеет ступенчатое уменьшение диаметра и два выступа-ключа. Лампы GX10 и GZ10 невозможно вставить в патрон для GU10. Самый универсальный вариант – GZ10, в него можно установить лампы с цоколями всех трех типов.

Расстояние между контактами у цоколей штырькового типа.

Цоколь с утопленным контактом R. Такой цоколь используется достаточно редко, в основном в некоторых видах кварцевых галогенных ламп и в светильниках с ярким световым потоком. Цифры в маркировке указывают полную длину лампы в миллиметрах, а строчная буква после – количество контактов. Параметры цоколя R7s означают, что длина лампы составляет 7 мм и она имеет 1 контакт.

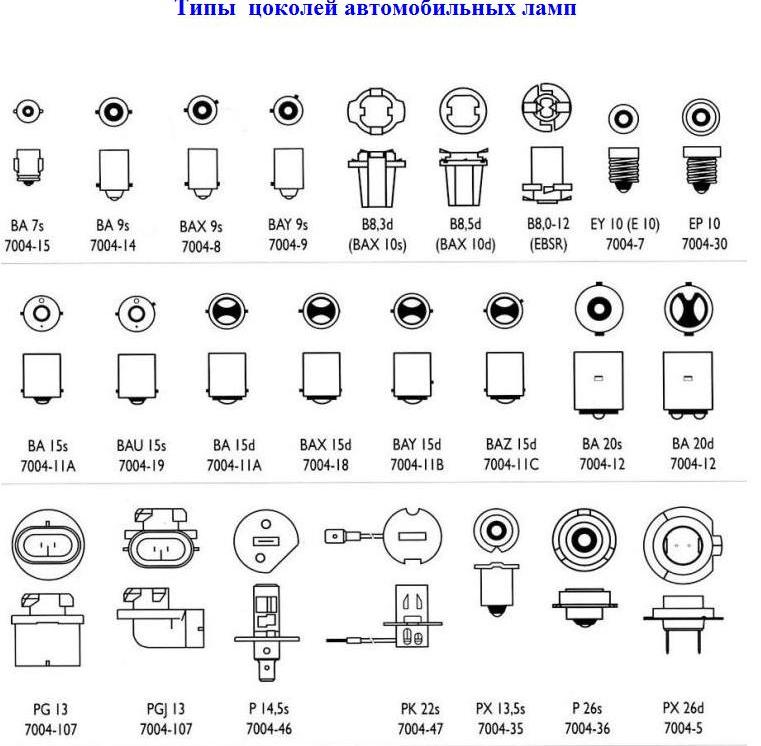

Штифтовой цоколь (байонет) B. Корпус данного цоколя оснащен специальными штифтами для установки в патрон. Цифры в маркировке указывают наружный размер цоколя в миллиметрах. Его особенностью является наличие несимметричных боковых контактов, которые фиксируют лампу в патроне строго заданным образом для фокусировки светового потока. В некоторых странах вместо размеров в миллиметрах используются аббревиатуры:

— BC — Bayonet Cap (Байонетный цоколь) = B22d, Русскоязычное обозначение 2Ш22;

— SBC — Small Bayonet Cap (Маленький Байонетный цоколь) = B15d, Русскоязычное обозначение 2Ш15;

— MBC или MBB — Miniature Bayonet Cap / Base (Миниатюрный Байонетный цоколь) = Ba9s, Русскоязычное обозначение 1Ш9.

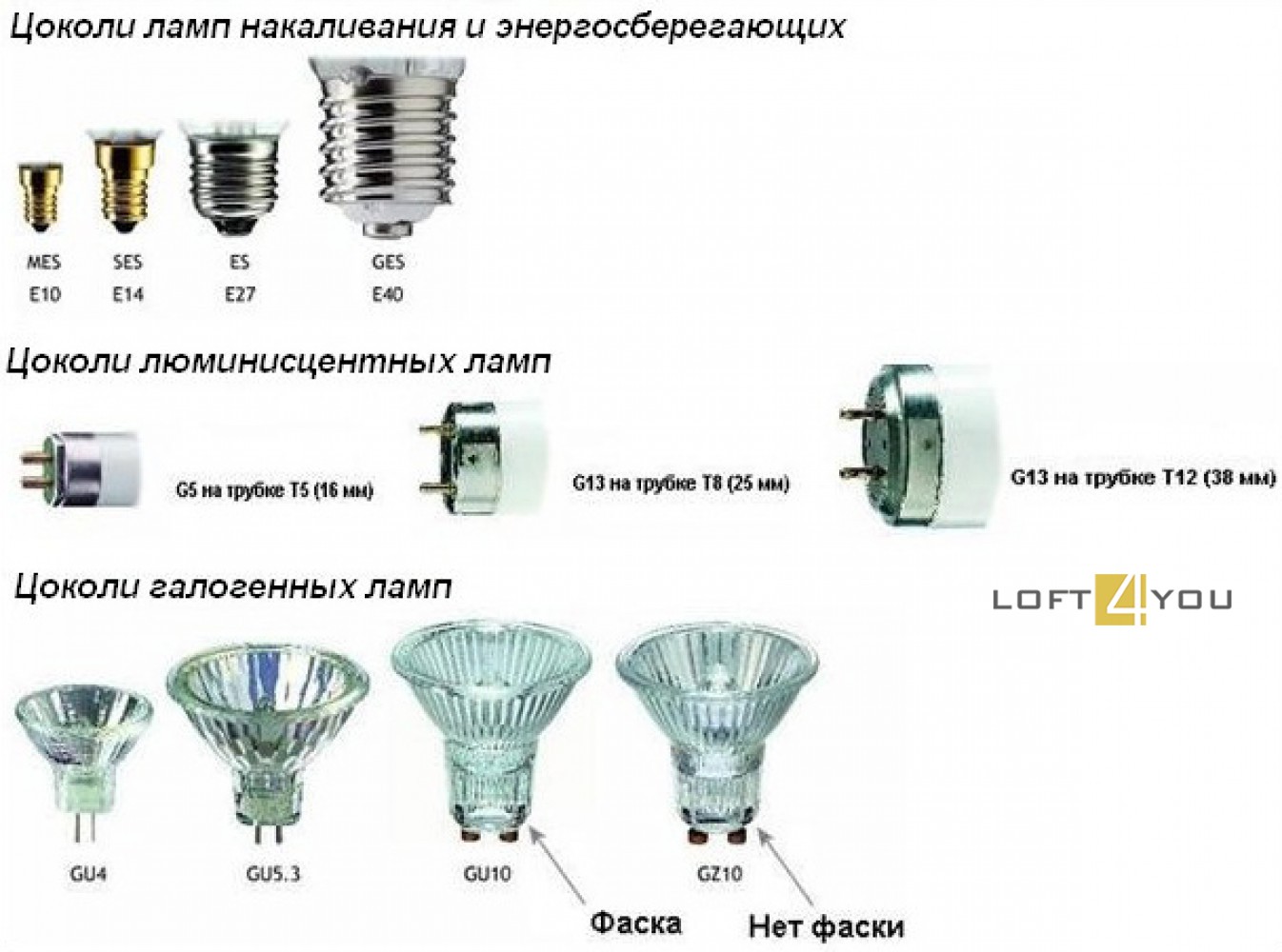

Какие бывают цоколи у лампочек

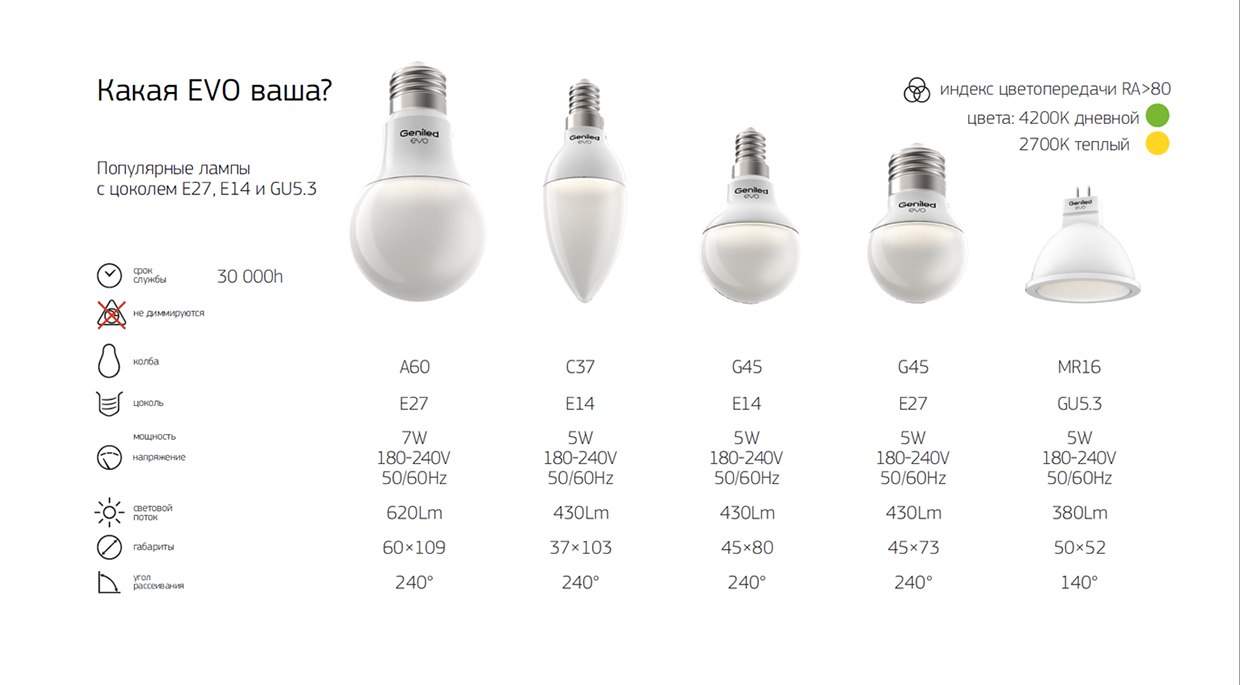

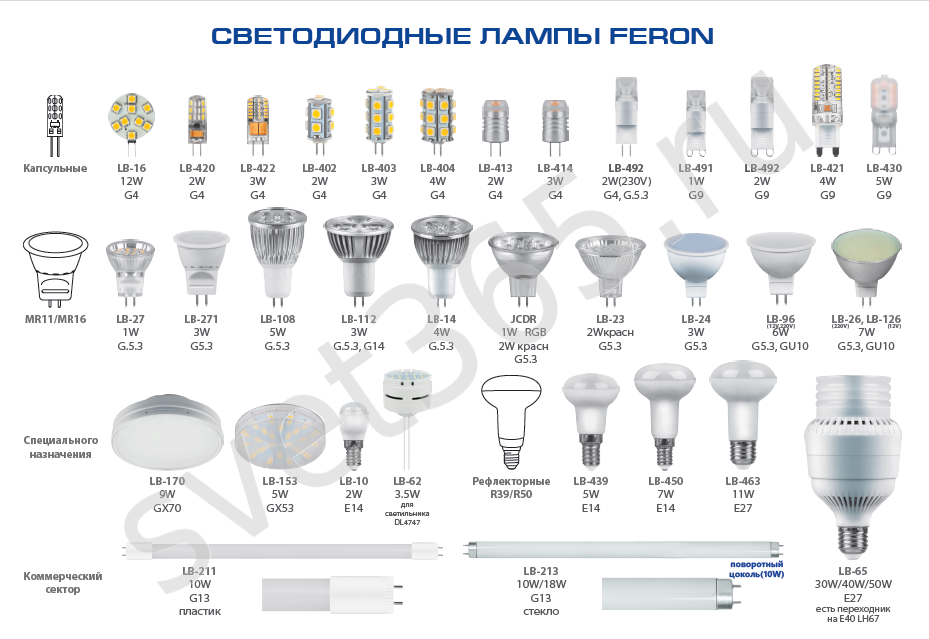

Светодиодные лампы

Светодиодные лампы стремительно набирают популярность, поскольку они дают возможность в 20 раз снизить затраты на освещение (в сравнении с лампами накаливания), без ущерба его качеству. Кроме того, LED лампы имеют отличные эксплуатационные и прочностные характеристики.

E14 (LED)

Классические цоколи для миньона позволяют устанавливать LED-лампочки E14 любой формы. За счет превосходной светоотдачи, обеспечивается большая яркость, увеличивается площадь освещения, экономится электроэнергия.

Посмотреть в каталоге

E27 (LED)

LED лампы со стандартным цоколем E27 могут быть установлены в светильники общего назначения, вместо классических ламп накаливания. Отличаются ударопрочностью, экономичностью и повышенной безопасностью, ведь не содержат ртути и стекла.

Посмотреть в каталоге

GU5.3 (LED)

LED лампы с цоколем типа GU5.3 идеально подходят для установки в точечный или встраиваемый светильник, подвесную и натяжную систему. При минимальном потреблении электроэнергии имеют мощный световой поток. Угол освещения составляет порядка 100–120 градусов, оснащены штыревым цоколем.

Посмотреть в каталоге

GU10 (LED)

Могут быть установлены в любой светильник, с цоколем с цоколем GU10. Свет таких ламп мягкий и сбалансированный. Имеют колоссальный службы ламп – на уровне 50000 часов. Не искажают природных цветов объектов, ввиду высокого индекса цветопередачи.

Посмотреть в каталоге

G4 (LED)

Светодиодные лампы G4 являются экономичным аналогом галогенным лампам. Имеют универсальную форму и небольшой размер, поэтому активно используются при создании освещения в жилых домах и квартирах, и подходят практически к любым осветительным приборам. Не греются во время работы.

Посмотреть в каталоге

G9 (LED)

Миниатюрные приборы, способные заменить традиционную лампу мощностью 50Вт в различных люстрах и светильниках. Широко применяют как для основного, так и для декоративного освещения. Безопасны и экологичны, обладают внушительным резервом включений/выключений.

Посмотреть в каталоге

E14 R50 (LED)

Имеют высокие технические характеристики и обеспечивают яркий направленный свет. Предназначены для основного и акцентного освещения. Применяются в спальных комнатах, кухнях, холлах и галереях. Имеют длительный срок службы и низкое потребление электричества.

Лампы Loft (Лампы Эдисона)

С распространением моды на ретро, лофт и индастриал в интерьерах стало популярно использовать ретро-лампочки. По внешнему виду они напоминают те самые лампочки, которые в 1910 году впервые создал Томас Эдисон.

Loft E14

Цоколь e14 часто применяется в небольших световых приборах в стиле Loft и Indusrial.

Посмотреть в каталоге

Loft E27

Лампочки с цоколем e27 применяются как в световых приборах (люстрах и светильниках) так и отдельно в качестве декоративного элемента.

Посмотреть в каталоге

Энергосберегающие лампы

Энергосберегающие лампы обладают очень высоким коэффициентом полезного действия. Их световая отдача примерно в 5 раз больше традиционных ламп накаливания. Также ЭСЛ имеют внушительный срок службы — около 10000 часов. Вместе это позволяет кардинально сократить расходы на электроэнергию.

E27, Е14 (ESL)

Энергосберегающие лампы с резьбовым цоколем традиционного размера. Подходят к большинству применяемых в быту патронов. Могут иметь различную форму и мощность светового потока.

E27, E14 (2U)

Энергосберегающие лампы малого размера. Маркировка 2U свидетельствует о том, что колба представляет собой две U-образные люминесцентные трубки. Поставляются с двумя типоразмерами цоколя: 14 и 27 мм.

G23

Лампа G23 имеет изогнутую форму колбы и представляет собой трубку, сложенную вдвое. Оснащена односторонним штырьковым 2-пиновым цоколем, а также стартером и конденсатором для подавления электромагнитных помех. Благодаря небольшим размерам, имеет широкую область применения.

G24

Лампочки G24 состоят из 4-х U-образных люминесцентных трубок, и обладают большей мощностью, нежели G23. Могут иметь двухштырьковый или четырехштырьковый цоколь и предназначаются для работы с электромагнитными или электронными ПРА соответственно. Используются для бытового и промышленного освещения.

G9

Обычно лампы G9 служат для декоративного освещения: в бра, настольных лампах, дизайнерских торшерах, натяжных и подвесных потолках. Цоколь лампы имеет двухштыревую систему подсоединения к патрону.

GU10

Лампы GU10 имеют поворотный штырьковой цоколь, с дистанцией между штырьками равной 10 мм. Ключевая особенность цоколя GU10 —утолщение на концах штырьков, необходимое для поворотной фиксации в патроне. Применяются в случаях, когда требуется надежная фиксация лампочки.

2G11

Люминесцентные лампы, имеющие компактный размер и оснащенные 4-штырьковыйм цоколем. За счет внушительного светового потока при сравнительно малых габаритах, активно устанавливаются в потолочные и настенные светильники в коммерческих и производственных помещениях.

G5

Лампы с цоколем G5 имеют трубчатую форму, диаметр колбы составляет 16 мм. За счет небольших размеров, G5 широко востребованы в любых областях. Потребителям предлагаются приборы с обширным диапазоном мощностей (от 4 до 28 Вт) и различной цветовой температурой (от 4000 до 6500 К).

G13

Предназначены для применения в промышленном, офисном и бытовом освещении, общественных и жилых помещениях. Подходят для установки в светильники стандартных типов: ЛПО, ЛВО. Отличаются высокой надежностью и стабильной работоспособностью при любых температурах.

T5 FC

Одноцокольная кольцевая лампа, диаметр трубки — 16 мм. Инновационное решение для проектировщиков освещения и архитекторов, желающих отказаться от привычных световых линий и прямоугольных светильников. За счет особой формы прибора, обеспечивается оптимальное распределение света.

GX35

Люминесцентные лампы круглой формы, используются для встраивания в натяжные и подвесные потолки (точечная подсветка). Не имеют аналогов среди ламп накаливания.

G10q

Кольцевые лампы G10q подходят для большинства круглых и квадратных светильников различного назначения. Используются для освещения больших помещений коммерческого и бытового назначения. Диаметр трубки — 26 мм.

2GX13

Энергосберегающие кольцевые лампы, позволяющие создавать необычные светильники с равномерным светораспределением, для многостороннего использования. Отличаются солидной долговечностью и надежностью.

Галогеновые лампы

Из всех современных источников света, галогеновые лампы имеют наибольшую световую отдачу, создавая при этом не только яркое, но и комфортное освещение. Устойчивы к температурным колебаниям, сравнительно экономичны. Для подобных приборов не требуются специальные светильники.

G4

Обладают скромными габаритами и изящной формой. Подходят для установки в точечный или небольшой потолочный светильник. Средний ресурс работы — 2000-4000 часов. Обеспечивают стабильный свет повышенной яркости.

G9

Крошечные галогеновые лампы для декоративных светильников. Великолепно отображают цвета и обеспечивают отличное качество света, при строке эксплуатации большем, чем у традиционных ламп накаливания. Не требуют подключения трансформатора.

GY6.35

Капсульные лампы GY6.35 совместимы с цоколем G5.3, но имеют особую форму колбы и светящейся поверхности. Благодаря повышенной светоотдаче и лучшей цветопередаче, широко применяются в бра, торшерах, подсветке для мебели. Зажигание происходит через понижающий трансформатор.

GU10

Лампы GU10 обеспечивают яркое акцентное освещение и могут быть установлены в любой светильник с соответствующим цоколем. Подключаются посредством двуштырьковой системы, работают без трансформатора.

GU5.3

Предназначены для установки в точечные врезные светильники с цоколем GU5.3. Разработаны для непосредственного подключения в электросеть 220V или 12V, и не требуют использования понижающих трансформаторов. Угол освещения составляет 30-36 градусов.

AR111

Галогенные лампы AR111 обладают внешним диаметром 111 мм, углом свечения 24° и мощностью 50 Вт. Совместимый тип цоколя — G53. Используются преимущественно в точечных светильниках для создания акцентированного освещения. Наибольшее применение этот вид ламп нашел в светильниках шарнирного типа.

GY4

Особенностями ламп с цоколем GY4 является низкое потребление электроэнергии, компактные размеры и высокая эффективность. Лампы создают фокусированный пучок света, что идеально подходит для направленного освещения.

GZ10

Выпускаются со стеклянным дихроичным отражателем для создания световых эффектов и возможности светорегулировки. Лампы с цоколем GZ10 должны устанавливаться исключительно в совместимые настенные светильники или закрытые люстры.

MR11(GU4)

Лампы MR11 (GU4) оснащены отражателем и зачастую применяются в точечных встраиваемых светильниках. Подходят для любых встраиваемых светильников с патрон GU4, рассчитаны на напряжение 220V или 12V.

R7S

Лампы с цоколем R7s излучают яркий, теплый свет. Предназначены для установки в мощные светильники, прожекторы, конструкции наружной рекламы или подсветки витрин. Подключения трансформатора не требуют.

Лампы накаливания

Лампы накаливания — это самый распространенный и проверенный временем источник света. Средний срок службы приборов сравнительно невелик — порядка 1000 часов, однако низкая стоимость компенсирует недолговечность. Такие лампы обеспечивают мягкий, комфортный и не утяжеляющий свет.

E27

Лампы с цоколем E27 представляют собой классические, привычные лампочки. Обычно устанавливаются в люстры, плафоны, настенные и настольные светильники. Цифра 27 в маркировке соответствует наружному диаметру (мм). Данный тип цоколя предельно популярен и потому универсален.

E14

Лампы E14 (миньон) являются вариацией традиционной винтовой лампочки, и могут иметь свечевидную, грибообразную или шарообразную форму. Диаметр цоколя — 14 мм. Лампы E14 изящны и компактны, а потом нередко используются в миниатюрных светильниках и бра.
