Трубы под фундамент: Какие трубы для фундамента: использование труб вместо свай

применение, сваи из труб, монтаж

При строительстве загородного жилья часто применяется столбчатый фундамент. Он обеспечивает устойчивость дома, дачи на грунте, одновременно экономя время на земляных работах, заливке бетона. Раствора нужно меньше, глубина траншеи тоже уменьшается. Более того, вы сможете сами приготовить бетон, используя строительный миксер. Следовательно, часть работ сможете провести своими силами. Используя трубы под фундамент, вы снижаете вес конструкции. То есть давление на почву ощутимо уменьшается. Разберёмся более подробно в самой технологии, её плюсах, минусах.

Как применяются трубы под фундамент

Так как сваи из труб это столбчатый фундамент, то закладка выполняется по единым правилам для монтажа несущих опор. Важно правильно распределить нагрузки.

Поверхность металлических изделий гладкая. Благодаря этой особенности, опалубка хорошо сопротивляется пучению грунта в зимний период. При этом она прочна, устойчива к морозам, не подвержена расширению, не имеет пор, в которые бы проникала влага.

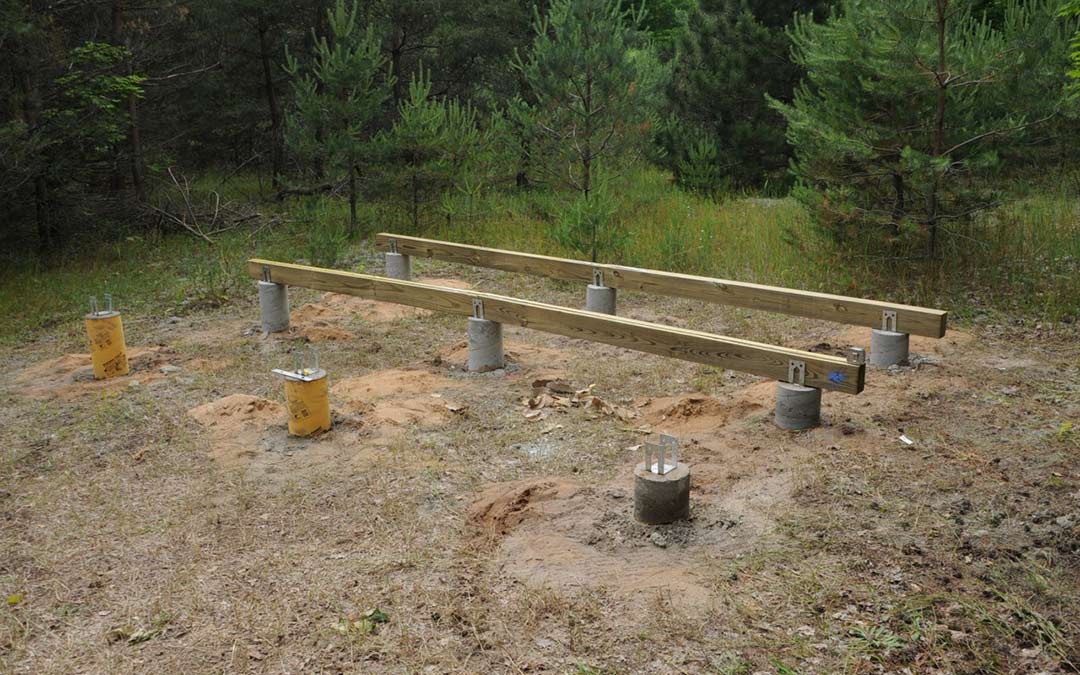

Для изготовления столбов трубы вгоняют глубоко в грунт, заполняют бетоном, а ростверк обеспечивает распределение нагрузок и защищает от вероятности опрокидывания постройки. В итоге получается система из бетонных столбов в металлическом корпусе. Она прочнее, долговечнее, увеличивает несущую способность и лучше сопротивляется влаге. Также не нужно выполнять армирование. Единственное ограничение – вес самого дома не должен быть слишком большим.

На выбор методики установки влияет сразу несколько факторов:

• Тип грунта и степень его влажности и гигроскопичности. А также глубина, на которой проходят грунтовые воды.
• Особенности климата.
• Вес постройки. Его нужно заранее рассчитывать, учтя и вес людей, которые будут в проживать доме, а также крупной бытовой техники, мебели и прочего.

Глубина бурения составляет 1м 80см. Яма засыпается крупнозернистым песком. Диаметр чуть меньше, чем у самих опор. Затем вбивают сваи, заливают внутрь бетонный раствор. Обвязка производится с использование бруса либо швеллера. Минимальное расстояние от обвязки до земли 30 сантиметров.

Винтовая свая также представляет собой трубу сприваренными к ней лопастями и коническим «носом». Эти дополнения предназначены для упрощения процесса вкручивания конструкции в землю. Винтоваямодификация отлично подойдёт для бани, забора, небольшого деревянного жилого домика.

Рассчитываем количество сваи из труб для основания

Покупая трубы под фундамент, будущий владелец жилья всегда задумывается о расходах, а также пытается понять, какая нагрузка будет приходиться на основание.

• Если вы используете трубу с диаметром 30 см. площадь каждой опоры составит около 700 кв.см.
• При установке опор во влажный грунт с сопротивлением 1,5 кг./кв.см. на каждый столб может приходиться нагрузка до 1050 кг. Для глины и влажных суглинков – 700 кг.
• Чтобы определить нагрузки на фундаментное основание, изучите удельный вес материалов. Зная их количество, можно провести расчёты.

Постоянную нагрузку на грунт создают сами сваи из труб, стены, перекрытия, кровля, отделка и изоляция, коммуникации и сантехника. Также не забывайте о бытовой технике и мебели. Временные нагрузки обусловлены осадками. Их количество примерно можно определить для каждого региона.

Как устанавливаются трубы под сваи. Монтаж столбчатого фундамента

Первый этап подготовки – разметка площадки при помощи колышков. Затем при помощи техники снимается верхний слой грунта. После этого производится разравнивание рабочей площадки. Далее при помощи бура вручную проделываются скважины с необходимыми параметрами. Если вы возводите капитальный жилой дом, то трубы под фундамент должны имет диаметром не мене, чем 250 миллиметров. Иначе они не справятся с нагрузками, о которых говорилось ранее.

Заливка производится бетоном, который замешивают по следующему рецепту:

• Засыпать в миксер 1 часть цемента марки М500.
• Добавить 6 частей смеси песка и гравия.
• Использовать пластификатор для исключения образования пустот.

Для заглублённого фундамента на дне скважины возводится надлежащим образом утрамбованная песчаная подушка. Чтобы обеспечить изоляцию металлической части опоры, применяют мастику из битума. Далее трубу погружают в песок, фиксируют и заполняют раствором. Далее опалубка закрепляется, а пространство вокруг столба плотно утрамбовывается грунтом и песком. На каждом этапе замеряется уровень. Надземная часть должна иметь высоту не более 50 см. Как только раствор застынет, модно заняться обустройством ростверка.

Дополнительные рекомендации

Вы можете устанавливать сваи из труб в любую погоду, не боясь проблем с высокой влажностью. Ведь битумная изоляция или рубероид легко справятся с защитой металлических поверхностей от коррозии. Если нет труб нужного диаметра, можно взять несколько более тонких и забить их в скважину.

Ранее мы говорили про обвязку. Тут следует сделать дополнение. Для неё можно использовать многие материалы:

• Уголки или швеллеры.
• Деревянный брус.
• Трубы меньшего сечения.

Установка опор проводится всегда до того, как грунт начнёт промерзать. Дополнительные опоры не сделают конструкцию прочнее. Более того, они на пучинистом грунте станут причиной выдавливания конструкции. Винтовой тип не используется на плывунах или склонах. Помните, что приподнятый дом требует больше затрат на утепление цоколя.

Монтаж своими руками

Если вы устанавливаете трубы под сваи без привлечения специалистов, требуется соблюдать определенные правила и технологию работы. Вам придётся провести геологоразведку, чтобы выяснить, на какой глубине проходят водоносные горизонты. Также нужно заранее продумать, как будут прокладываться канализационные и водопроводные трубы, другие коммуникации, необходимые для обустройства быта.

Далее намечаем границы. Разметка колышками выполняется с отступлением по периметру 2 метра. Затем готовят ямы глубиной примерно полтора метра или используется бур. Далее дно засыпается песком. Устанавливается и закрепляется песком труба.

Советы опытных строителей:

• Обязательно просеивайте песок, иначе в скважину попадёт мусор, что негативно отразится на общем качестве.
• Чтобы на бетоне не появились трещины, его нужно поливать водой в течение трёх суток после застывания.
• При обустройстве опалубки не экономьте на качестве досок, иначе она может не выдержать.
• Чтобы раствор не протекал, накройте доски плёнкой.

Чтобы трубный фундамент был прочнее, армируйте его стальными стержнями. Они должны иметь диаметр не менее 12 мм. Расстояние между прутьями – 7 см. Их длина на 20 см. больше, чем у сваи. Они будут частично погружены в грунт и выходить верхним краем наружу. Если хотите усилить такую конструкцию, используйте несколько перемычек. Конечно, вы потратите больше времени на монтаж, добавите массы основанию, но оно станет действительно надёжнее. В этом случае вы повышаете как внешнюю, так и внутреннюю жёсткость.

О реальных преимуществах

Теперь, когда вы разобрались в том, как проводится подготовка и монтаж, разберёмся, чем же конкретно хорош трубный столбчатый фундамент и почему мы рекомендуем его рассмотреть в качестве удобного решения.

Первое, на что стоит обратить внимание – равномерное распределение нагрузок без создания внутреннего напряжения. Также вы получаете точную геометрию, ведь трубный прокат это заводские изделия со стандартизированными параметрами. Огромный выбор диаметров позволяет легко найти опору с подходящими характеристиками.

Трубы могут играть роль несъёмной опалубки. Следовательно, вы сэкономите время и на демонтаже после завершения бетонных работ. Ещё один плюс – экономия на дополнительной гидроизоляции. Ведь труба прикрывает бетон от избыточной влаги.

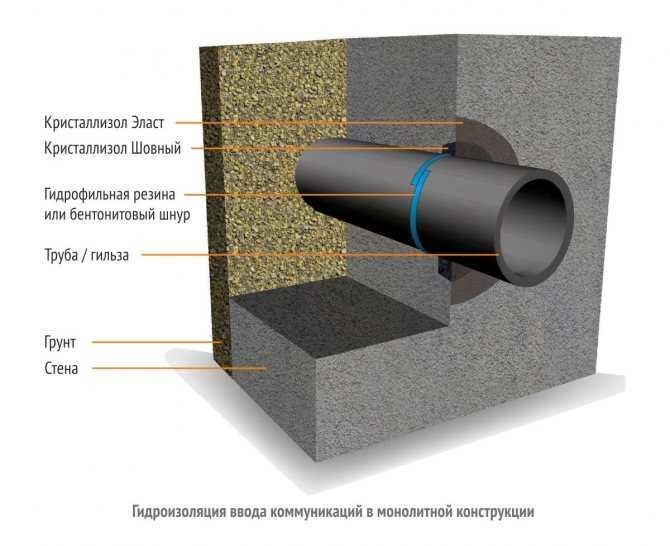

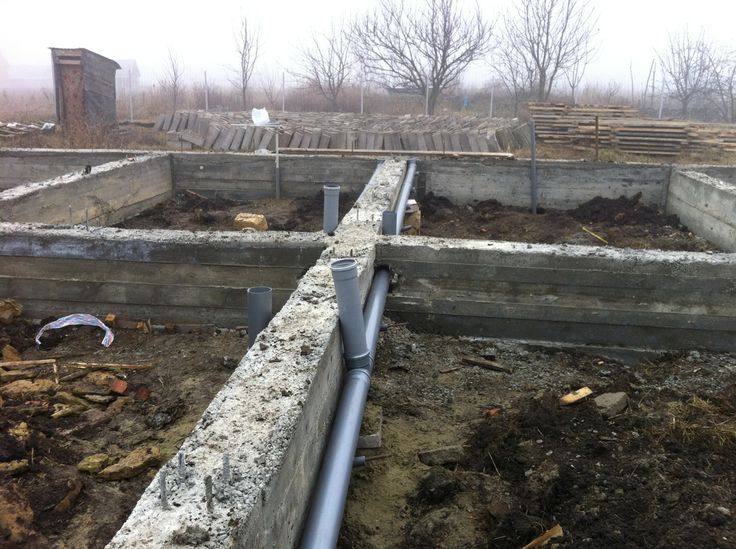

Когда вы будете проводить коммуникации, то не раз скажете спасибо, что делаете это не через монолитный или ленточный фундамент. Не возникнет и проблем с подтоплением. Наконец, вы получаете великолепную эстетику.

Очень часто рельеф местности на участке сложный. Однако данный тип оснований позволяет вести строительство даже на склонах, других неровностях, которые нельзя устранить бульдозером.

Со временем не возникает проблем с усадкой, так как закладка осуществляется ниже уровня промерзания грунта. Также актуален вариант для тех участков, где есть риск подтопления или грунтовые воды находятся на небольшой глубине от поверхности.

В отличие от плитного фундамента, столбчатый позволяет возводить здания, в которых предусмотрены подвальные помещения. Так что вы сможете обустроить погреб или установить в подвальном помещении какое-то оборудование, дизельный генератор.

Минусы или нюансы

Здесь нужно уточнить, что речь идёт не столько о минусах, сколько о ранее озвученных ограничениях. На такое основание нельзя ставить тяжёлый коттедж, кирпичный дом, сооружение из плит или массивных блоков.

Второй момент – вам нужно будет узнать уровень промерзания грунта, чтобы заложить фундамент ниже этой точки. Иначе к зимнему сезону при вспучивании почвы ваши сваи полезут наружу, нарушая устойчивость постройки. Никогда не стройте дома на сваях, если почва илистая или торфяная.

Часто люди забывают защитить металлические поверхности. Помните, что это не нержавейка. Находясь долгое время в почве, изделия могут разрушаться под воздействием влаги. Поэтому сначала обработайте трубы мастикой или закройте их парой слоёв рубероида. Теперь вам не страшна никакая ржавчина.

Почему стоит выбрать железную трубу?

Иногда строители предлагают заменить металл асбестом, пластиком и другими материалами. Такая экономия хороша только для совсем лёгких строений, за безопасность и устойчивость которых можно особо не волноваться. Ставить полноценный жилой домик или дачу лучше на изделия из прочной стали. Такая основа прослужит намного дольше, не повредится зимой, не боится перепадов температур. Асбестовые и полимерные аналоги выигрывают лишь в одном пункте – они не ржавеют. По остальным параметрам они ощутимо уступают стали. Стальная опора не лопнет и не растрескается со временем.

Подведём итоги

Использование труб в качестве основы для фундамента – доступное по цене и удобное решение, если вы планируете построить на своём участке дом из бруса, каркасных конструкций или другие лёгкие строения. Это может быть даже полноценное жильё с гаражом на первом этаже. Если вы изначально правильно рассчитали максимальные нагрузки, прослужит такое строение не одно десятилетие без рисков. Доступность материалов и их разнообразие упрощает покупку и ощутимо снижает общие затраты на реализацию проекта.

Однако важно изначально ответственно подойти к проекту, провести исследование участка, чтобы не ошибиться с глубиной, количеством необходимых опор и другими параметрами. Хотя часть задач вы можете выполнить своими силами, стоит привлечь к выполнению работ команду профессионалов. В этом случае вы сможете быть уверены, что все строительные нормы и правила выполнены в полной мере, а созданная фундаментная конструкция действительно выдержит вес вашего будущего дома.

Основание из стальных труб и бетона, это надёжно и долговечно при соблюдении перечисленных нами требований.

Фундамент из асбестоцементных труб

Содержание

• Устройство фундамента из асбоцементных труб
• Устройство фундамента на асбестоцементных трубах своими руками
  • Изготавливаем сваи из асбестоцементной трубы
  • Заливка асбестоцементных опор бетоном
  • Ростверк или каркас, что использовать
• Заключение

Первоначально асбестоцементные трубы достаточно ограниченно использовались в частном домостроительстве. Во-первых, трубы из асбеста отпугивали народ мифами о канцерогенности материала, а во-вторых, опыта использования в обустройстве фундамента на таком типе материала было немного. Сегодня столбчатый фундамент из асбестоцементных труб можно назвать удачным компромиссом между низкой стоимостью и высокой стойкостью к влаге и нагрузке. Еще одним неоспоримым достоинством является то, что изготавливается столбчатый фундамент из асбестовых труб своими руками намного проще и быстрее, чем любой другой вариант столбчатого фундамента.

Устройство фундамента из асбоцементных труб

Общая конструкция и принцип изготовления такого фундамента мало чем отличается от других вариантов изготовления свайных опор с заливкой бетона в подготовленную форму. В нашем случае каркас и бетонный раствор заливаются в асбоцементный корпус трубы, погруженной в пробуренную скважину в грунте. Свайный фундамент на асбоцементных опорах ценят, прежде всего, за такие моменты:

• Скорость изготовления такого фундамента намного выше, а трудоемкость значительно ниже любых других буронабивных опор, в том числе свай ТИСЭ, каркасных заливных свай, уступая в этом показателе только дорогим винтовым и железобетонным вариантам;
• Высокая стойкость асбестоцементной основы труб к любой влаге, при этом не происходит потери прочности свайной опоры, деградации материала, коррозии;
• На сваях из асбестоцементных труб можно поднять цоколь здания на высоту в 30-40 и даже 100 см при правильном распределении нагрузки, что не всегда возможно в ряде случаев для свайных конструкций другого типа.

Устройство фундамента на асбестоцементных трубах своими руками

Конструкцию фундамента с опорами из асбоцементной трубы нельзя назвать идеальной. Ее можно легко и быстро собрать и построить в течение двух дней, при наличии бетономешалки, ручного бура для сверления скважин, болгарки, сварочного аппарата, бетонного раствора и заготовленной стальной арматуры толщиной 8 мм. Прежде чем приступать к изготовлению подобного фундамента, необходимо обратить внимание на его недостатки:

• Прочность асбестоцементных опор фундамента относительно невелика. Жесткости и несущей способности свайных элементов достаточно для постройки каркасного, бревенчатого или газобетонного здания при условии, что строительство выполняется на плотных и тяжелых грунтах;
• Буровые работы необходимо выполнять на глубину не менее 150-180 см, из-за небольшой прочности свай приходится бурить большое количество скважин, причем практически всю работу выполнять ручным буром;
• В отличие от своих конкурентов – заливных свай ТИСЭ, асбоцементные сваи не обладают «якорным» свойством, поэтому при нарушениях технологии изготовления фундамента возможны случаи выдавливания опор пучинистыми грунтами.

Изготавливаем сваи из асбестоцементной трубы

Перед началом работ по подготовке участка и разметке мест под бурение скважин необходимо определиться с точным количеством требуемых асбестоцементных опор и их диаметром. Чаще всего для изготовления опор используются асбестоцементные трубы диаметром проходного сечения в 100 или 150 мм. Намного реже применяется труба в 200 мм. В основном она применяется в тех случаях, когда необходимо выполнить ремонт асбестовой трубы столбчатого фундамента. Соответственно под размер асбестоцементной трубы необходимо подобрать вылет режущих кромок ручного бура. Диаметр скважины должен быть минимум на 10 мм больше, чем наружный диаметр асбестоцементной опоры.

Например, для «сотки» — асбестоцементной трубы в 100 мм, наружный диаметр для марки «БНТ» составит 118 мм, а для более распространенной «ВТ» – 122 мм. Соответственно, диаметр скважины должен быть 128 и 132 мм. Для 150-й трубы диаметр скважины должен составить 170 и 180 мм. Данный зазор указан для глубины в 150 см, если бурение будет выполняться на два и более метров, величину зазора необходимо увеличить еще на 30%.

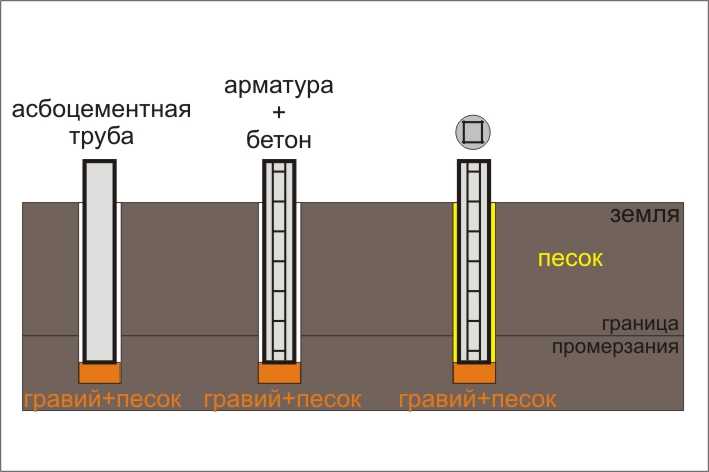

После того, как пробита скважина необходимого диаметра и глубины, на дно необходимо отсыпать смесь из песка и отсева, чтобы образовалась подушка толщиной не менее 10 см. Это позволит скомпенсировать усадку бетонной смеси внутри асбестоцементной трубы.

Перед установкой асбестоцементной трубы рекомендуется наружную поверхность обработать битумной мастикой, независимо от уровня грунтовых вод. Далее устанавливаем трубу в полость скважины и заливаем вовнутрь небольшое количество раствора, не более 2-3 литров. После заливки легонько приподнимем трубу и несколько раз осадим ее, чтобы добиться выравнивания залитого слоя раствора по поверхности подушки, как на видео:

На следующем этапе выравниваем все асбестоцементные опоры по вертикальному отвесу так, чтобы добиться максимально ровного положения по горизонтали и по вертикали, после чего фиксируем трубы с помощью деревянных реек. Вовнутрь каждой асбестоцементной трубы закладываем пакет из трех десятимиллиметровых прутьев арматуры. Каждый прут должен быть равноудален от стенок трубы и других прутьев.

Заливка асбестоцементных опор бетоном

Наиболее ответственный этап в построении фундамента – это заливка бетоном внутреннего пространства трубы. Бетонный раствор готовят из цемента марки 300, песка и мелкого гравия или отсева, предварительно промытого водой. Консистенция раствора должна быть таковой, чтобы смесь, залитая в воронку с размером горлышка в 50 мм, свободно протекала без образования пробок.

В зависимости от диаметра опоры и глубины, на каждую сваю потребуется не менее 40 литров бетонной смеси. После заливки первой части бетон внутри опоры аккуратно просаживают тонким прутом в течение 10-15 минут, после чего заливают оставшуюся часть раствора.

Пазухи между трубой и стенками скважины необходимо заделать остатками раствора, чтобы избежать подтекания дождевой воды внутрь. Это существенно увеличит срок службы опорных элементов. Верхний торец опоры по мере отвердевания бетона и его усадки может менять свое положение. Окончательное выравнивание торцов асбестоцементных столбиков можно выполнять не ранее, чем через две недели после заливки свай. Если работы выполняются в жаркое летнее время, сваи лучше накрыть пакетами из полиэтиленовой пленки, чтобы уменьшить потери влаги на испарение и избежать растрескивания бетона.

Ростверк или каркас, что использовать

На завершающем этапе после выравнивания высоты оголовков свай необходимо установить несущий каркас фундамента или залить ростверк. Последний вариант используется чаще всего для газобетонных стен, арболитовых кладок, любых строительных материалов на основе цемента. В случае если вы строите свой щитовой домик или помещение из профилированного бруса, каркас можно изготовить из дубового бруса с сечением 200 мм или швеллеров, что позволяет относительно легко заменить сваю или отремонтировать при необходимости. В любом из перечисленных вариантов необходимо предусмотреть способы связки арматуры асбестоцементных свай с силовыми элементами каркаса.

Заключение

Асбестоцементные сваи практически не поддаются коррозии, даже при длительном нахождении в воде. Но материал обладает щелочной реакцией, поэтому при установке в кислых почвах гладкая наружная поверхность трубы может превращаться в изъеденную кавернами, особенно при повреждении гидроизоляции. Чтобы избегать проблем подобного рода, в районе перехода наружной части сваи в грунт обязательно выполняется отсыпка из песка. Любые другие смеси для этих целей использовать не рекомендуется. В таких условиях свайный фундамент свободно может простоять 30-40 лет.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

тем для обсуждения по сантехнике: что такое дренаж фундамента и кто за него отвечает?

В последнее время в нескольких дискуссиях на открытом форуме ASPE Connect обсуждались вопросы дренажа фундамента: подключение ливневой канализации к дренажу фундамента, ремонт старых дренажных труб фундамента и дренажная труба фундамента — ответственность за сантехнику? Или только между гражданским и структурным? Итак, что такое дренаж фундамента, зачем он нужен, кто должен отвечать за проектирование системы и для чего он нужен?

Что такое дренаж фундамента?

Дренаж фундамента определяется как дренаж, который устанавливается в основании конструкции для предотвращения скопления воды вокруг него. Эти водостоки устанавливаются снаружи фундамента у основания. Фундаментные дренажи устанавливаются одновременно с фундаментом на этапе установки фундамента здания.

Подкатегорией дренажа фундамента является подпочвенный дренаж. Это дренажная система, устанавливаемая под плитой для сбора подземных или просачивающихся вод и отвода их к месту утилизации. В обеих этих системах используются перфорированные или щелевые трубы (гибкие или ребристые), обернутые в геотекстильный материал для минимизации проникновения твердых частиц и покрытые камнем или щебнем. Эти дренажные системы в основном одинаковы; они отличаются только расположением: снаружи и внутри.

Почему необходим дренаж фундамента?

Эти системы требуются в соответствии с разделом 1805.4 IBC (Международный строительный кодекс — код, указанный в этой колонке): Дренаж фундамента, в котором говорится: «Дренаж должен быть размещен по периметру фундамента, состоящего из гравия или щебня. с содержанием не более 10 процентов материала, прошедшего через сито № 4 (4,75 мм). Дренаж должен выступать не менее чем на 12 дюймов (305 мм) за пределы внешнего края фундамента. Толщина должна быть такой, чтобы нижняя часть желоба была не выше нижней части основания под полом, а верхняя часть желоба находилась не менее чем на 6 дюймов (152 мм) над верхом основания. Верхняя часть слива должна быть покрыта утвержденным фильтрующим мембранным материалом. При использовании водосточной трубы или перфорированной трубы изнаночная сторона трубы или плитки не должна быть выше отметки пола. Верхняя часть стыков или верхняя часть перфорации должны быть защищены утвержденным фильтрующим мембранным материалом. Труба или плитка должна быть уложена на гравий или щебень толщиной не менее 2 дюймов (51 мм) в соответствии с Разделом 1805.4.1 и должна быть покрыта слоем того же материала толщиной не менее 6 дюймов (152 мм).

Кто должен нести ответственность за проектирование системы?

Кажется, по этому вопросу ведутся споры, поскольку вы можете увидеть детали, относящиеся к системе, в архитектурных, структурных или сантехнических документах. Раздел 1805.4.3 IBC предлагает некоторые рекомендации: «Основание пола (грунт) и дренаж по периметру должны сбрасываться самотеком или механическими средствами в утвержденную дренажную систему, соответствующую IPC (Международному водопроводному кодексу)». Основываясь на этом заявлении, можно было бы ожидать, что инженер/проектировщик сантехники будет логичным выбором для проектирования и спецификации этих систем. В конце концов, эти системы включают в себя трубопровод и отводят сточные воды из «корыта» здания (ванна — это пространство, созданное частью здания, находящейся ниже уровня земли, например, подвалом, лифтовыми ямами и т. д.).

Однако, несмотря на это руководство, многие проектировщики сантехнических систем не считают эти системы сантехническими. Хотя они могут принять меры для удаления сточных вод, они считают, что кто-то другой несет ответственность за проектирование трубопровода. Это, по моему мнению, трудно поддержать, когда МПК обращается к вопросу в Разделе 1102. 5, который касается материалов подпочвенного дренажа и конкретно требует, чтобы труба была «трубой с горизонтальным разъемом или перфорацией». В Разделе 1111.1 описывается, как могут быть отведены подземные дренажи: «Подземные дренажи должны представлять собой трубы с открытыми соединениями, горизонтально разделенными или перфорированными трубами, соответствующими одному из стандартов, перечисленных в Таблице 1102.5. Такие дренажи должны быть не менее 4 дюймов (102 мм) в диаметре. Если здание подвержено обратному подпору, подпочвенный дренаж должен быть защищен легкодоступным обратным клапаном. Подпочвенные стоки должны сбрасываться в канализацию, отстойник, сухой колодец или в утвержденное надземное место. Подземный отстойник не должен иметь ни газонепроницаемой крышки, ни вентиляционного отверстия. Отстойник и насосная система должны соответствовать Разделу 1113.1». По моему мнению, это явно исключает из обсуждения идею о том, что это «не сантехника».

Хотя я могу понять путаницу, учитывая, что и архитектор, и строительный консультант склонны показывать части этих систем в деталях и на фасадах, они, как правило, не показывают полный проект системы ни на одном из планов этажей. Это оставляет реальную работу консультанту по сантехнике, который должен тесно сотрудничать с консультантом по геотехнике, чтобы определить высоту грунтовых вод и потенциальный объем, требующий удаления.

Какова цель дренажа фундамента?

Не для всех зданий требуется дренаж фундамента/подпочвенного дренажа, как это определено в геотехническом отчете, который показывает установленный уровень грунтовых вод в пределах площади основания здания. Если максимальная высота грунтовых вод находится по крайней мере на фут ниже отметки фундамента и, вероятно, никогда не поднимется выше этого уровня, то дренирование фундамента/грунта становится ненужным. Тем не менее, некоторые архитекторы могут по-прежнему настаивать на их установке, чтобы решить проблему проникновения дождевой воды, которая будет просачиваться вдоль стен фундамента и оседать вокруг фундаментов. В зависимости от типа почвы, на которой стоят фундаменты, эта вода может нуждаться в средствах удаления или она может просто выщелачиваться в окружающую почву.

На открытом форуме ASPE Connect Open Forum было выяснено, как мы используем много терминов для одних и тех же систем — фундаментные дренажи, фундаментные дренажи, подземные дренажи, подпочвенные дренажи и т. д. — что является лишь напоминанием о взаимозаменяемости терминов. , но каждый из них может быть связан с определенным определением или областью структуры. (Я, например, в будущем постараюсь конкретизировать свои термины.) У всех этих терминов есть одна общая черта: удаление воды (грунтовые воды или дождевая инфильтрация) вокруг или под конструкцией для защиты это из-за того, что вода просачивается в эту структуру и потенциально может повредить интерьер или содержимое, содержащееся внутри здания.

Вы также должны различать удаление воды вокруг сооружения и осушение территории вокруг этого сооружения. Дренаж фундамента/грунта предназначен для удаления воды вокруг сооружения в зависимости от изменения уровня грунтовых вод и проникновения дождевой воды. Это система, в которой обычно не наблюдается непрерывного потока. Однако в редких случаях уровень грунтовых вод таков, что может иметь место непрерывный поток, и в зависимости от объема этого потока вы должны учитывать дополнительные соображения. Одним из таких дополнительных соображений является обезвоживание. Большинство систем водоотведения носят временный характер: насосы, коллекторы трубопроводов и оголовки скважин забиваются в землю для извлечения грунтовых вод, которые удаляются после завершения работ в зоне осушения. Однако в некоторых ситуациях система водоотвода должна быть постоянной, чтобы справиться с объемом воды и помочь дренажной системе фундамента/грунта.

Например, стадион Огайо (известный как «Подкова» из-за своей формы) в кампусе Университета штата Огайо в Колумбусе, штат Огайо, был реконструирован и обновлен. В рамках обновления и добавления трибун у входа в подкову было опущено игровое поле. Кто знает местонахождение «Туфельки», тот знает, что река Олентаньи недалеко. При нормальном уровне реки необходимо постоянно извлекать воду и возвращать ее в реку, и этот объем увеличивается по мере изменения уровня реки из-за дождей. В то время как на других территориях вокруг и внутри стадиона есть дренажные системы фундамента / грунта, их работа изменилась в результате того, что эта система осушения стягивает «чашу» грунтовых вод вниз вокруг основания стадиона.

В заключении

Хотя, по моему мнению, дренаж фундамента/грунта является водопроводной системой, он также требует участия консультанта по геотехнологиям и координации с консультантами по архитектуре, строительным и строительным работам; каждый приносит определенные знания и опыт к столу. Как и в случае любого проекта, на кого в контракте возлагается ответственность за работу? Прочтите свой контракт и объем работ, прежде чем платить гонорар и согласиться показать работу в ваших контрактных документах.

Об авторе

Дэвид Д. Декстер, FNSPE, FASPE, CPD, CPI, LEED BD+C, PE, является зарегистрированным профессиональным инженером, сертифицированным инспектором по сантехнике и сертифицированным экспертом по планированию с более чем 40-летним опытом установки. и проектирование сантехнических систем. Он специализируется на сантехнике, противопожарной защите и проектировании систем отопления, вентиляции и кондиционирования воздуха, а также на криминалистике, связанной с отказами механических систем. Дэйв является председателем Главного комитета по стандартам проектирования ASPE, председателем комитета по уставу, сопредседателем Отборочной комиссии Коллегии стипендиатов и сопредседателем рабочей группы профессиональных инженеров. Он также был 2008–2009 гг.Президент Инженерного фонда Огайо, 2010–2011 гг. Президент Общества профессиональных инженеров Огайо и 2012–2014 гг. Директор Центрального региона Национального общества профессиональных инженеров.

Мнения, выраженные в этой статье, принадлежат автору, а не Американскому обществу инженеров-сантехников.

Применение стальных труб: Фундаментные сваи

Фундаментные сваи из стальных труб представляют собой разновидность глубокого фундамента, состоящего из тонких стальных труб, которые используются для поддержки конструкции, такой как здание или резервуар для воды, за счет передачи веса конструкции грунту под ним. .

Когда необходима забивка фундамента из стальных труб?

Закладка фундамента из стальных труб необходима в одной из двух ситуаций. Во-первых, если на поверхности строительной площадки имеется слабый слой грунта, грунт не сможет выдержать вес новой конструкции, поэтому необходимо использовать фундаментную сваю из стальных труб. Во-вторых, если строится очень тяжелое здание (например, высотное здание, мост или резервуар для воды), поверхностный грунт не сможет выдержать его вес независимо от прочности грунта, и необходимо использовать фундаментные сваи. В обоих случаях цель сваи из стальных труб состоит в том, чтобы перенести вес конструкции с поверхности почвы на более прочную почву или скалу ниже.

Концевые опорные сваи и висячие сваи

Существует два основных типа фундаментных свай из стальных труб: концевые опорные сваи и висячие сваи. У свай с торцевыми опорами нижний конец сваи опирается на подземный слой прочного грунта или скалы. Конец ворса «сидит» на этом прочном слое и упирается в него, чтобы не сместиться. При использовании торцевых несущих стальных трубных свай нагрузка надземного здания передается через сваю на прочный подземный слой. В некотором смысле концевые опорные сваи действуют как строительные колонны.

Висячие сваи, напротив, работают как клин в почве. Трение грунта вокруг сваи из стальной трубы — это то, что удерживает сваю на месте, и это то, что переносит вес надземной нагрузки на почву.

Установка фундаментных свай из стальных труб

Фундаментные сваи могут быть установлены одним из двух способов: с помощью забивных свай или сборных забивных свай. Забивные сваи изготавливаются путем забивания в землю полой тонкостенной стальной трубы. Затем земля внутри трубы удаляется, а в трубу опускается стальной арматурный каркас. Наконец, в стальную трубу заливается влажный бетон, чтобы удерживать ее на месте.

При сборных забивных сваях труба сначала заливается на уровне земли, а затем забивается в землю с помощью копра. Копер держит стальную трубу вертикально и забивает ее в землю, ударяя по ней тяжелым грузом. На стальную трубу надевают временный колпачок, чтобы не повредить трубу во время забивания. Трубу забивают до «отказа», когда труба физически не пойдет дальше.

Преимущества и недостатки свай из стальных труб

Сваи из стальных труб имеют много преимуществ. Они просты в установке, могут достигать большей глубины по сравнению с другими типами свай, могут проникать сквозь твердые слои почвы, легко сращиваются и могут выдерживать большие нагрузки. Недостатком стальных свай является то, что при неправильной обработке они подвержены коррозии, могут сместиться в процессе установки и дороже по сравнению с другими типами свай, такими как дерево или бетон. В целом считается, что фундамент из стальных труб стоит своих денег из-за его долговечности и долговечности.

Чтобы узнать больше о стальных трубах, посетите наш блог «Все о стальных трубах» .
