Асбестоцементные трубы для фундамента

Столбчатый монолитный фундамент

Столбчатый монолитный фундамент из хризотилтрубобетона состоит из хризотил-цементной трубы 400 мм, залитой бетоном в который жестко заделана несущая колонна из асбестоцементной трубы меньшего диаметра. Применяют для домов с несъемной опалубкой. На дно фундаментной ямы укладывают песок или слой гравия с песком толщиной 100-150 мм. Внутреннюю полость несущей колонны армируют металлическим каркасом. По наружному контуру здания столбчатый фундамент связан бетонной балкой в несъемной опалубке из плоских хризотилцементных листов.

Применяют на глубокопромерзающих пучинистых грунтах при глубине заложения фундамента из асбестоцементных труб более 0,8-1,0 м.

Применяют на глубокопромерзающих пучинистых грунтах при глубине заложения фундамента из асбестоцементных труб более 0,8-1,0 м. На дно фундаментной ямы укладывают песок или слой гравия с песком толщиной 100-150 мм, заливают бетон для устройства опорной плиты и утапливают в него металлическую трубу. На верхнюю часть металлической трубы надевают

Свайный фундамент для дома

Применяется при необходимости передачи на слабый грунт значительных нагрузок, при высоком уровне стояния грунтовых вод. Распространен в строительстве малоэтажных зданий. В качестве свай рекомендуется использовать безнапорные асбестоцементные трубы диаметра Ø 100, 150, 200, 250, 300 мм. Длину свай выбирают, исходя из грунтовых условий строительной площадки. В жилых домах сваи длиной до 5 м располагают во всех местах сосредоточения нагрузки в 1-2 ряда на расстоянии 3-8 диаметров и заполняют армированным бетоном. По верху сваи по выровненным оголовкам связывают ростверком.

видео-инструкция по монтажу, особенности столбчатых, свайных оснований, цена, фото

Статьи

Во многих случаях столбчатый фундамент является идеальной основой под строительство небольшого дома, бани или беседки. На пучинистых, промерзающих почвах монтаж заглубленного ленточного фундамента, дело не целесообразное и дорогостоящее.

А вот прочно установленные столбы выдержат любые испытания, создав постройке надежную и долговечную платформу. Один из удачных вариантов – асбестовые трубы для фундамента, обладающие массой положительных характеристик.

Такие трубы отлично подходят для сооружения столбчатого фундамента.

Разновидности асбестоцементных труб

На фото трубы категории БНТ.

На изготовление стандартных труб идет 85% портландцемента, 15% асбеста и вода.

По назначению их можно разделить на две категории.

1. Безнапорные аналоги. Продукция предназначена для транспортировки по готовой системе веществ без напора. Такие трубы чаще применяются для вентиляционных сетей и тому подобных коммуникаций. Маркируются буквами БНТ. (См. также статью Вытяжные трубы — особенности.)
2. Напорные изделия. Продукт намного прочнее, так как обязан выдерживать давление от 6 до 9 атмосфер. Имеют маркировку ВТ.

Обратите внимание!
Что касается стоимости, то цена напорных труб выше, но не обязательно выбирать именно этот тип.
Для возведения фундаментной основы вполне подойдут безнапорные аналоги труб, диаметром 150/250 мм.
Прочность здесь играет не главную роль, ведь основную нагрузку будет нести залитый бетон.

Достоинства материала

1. Асбестовые трубы с цементной заливкой образуют прочную монолитную конструкцию.
2. Грамотно смонтированная система обладает высокой степенью морозоустойчивости.
3. Агрессивные среды материалу не страшны.
4. Наружная поверхность гладкая и аккуратная.
5. Не наблюдается деформаций опалубки при заливке бетонной смеси.
6. Отличительным от рубероидной опалубки свойством является повышенная жесткость.

Необходимые расчеты

Для разных регионов существуют свои определенные нормы строительства.

Глубина заложения

Карта глубины промерзания почв в регионах России.

Чем холоднее зимы и суровее климат, тем глубже вгоняются сваи. Главное, чтобы они входили примерно на 15 см ниже уровня промерзания почвы.

Вот примерная глубина мерзлоты для некоторых областей.

1. В самых северных регионах (от Воркуты и Салехарда до Новосибирска) почва замерзает до 220–240 см.
2. В Перми, Челябинске, Екатеринбурге, Оренбурге, Уфе глубина чуть меньше – от 180 до 190 см.
3. В Самаре и на Урале глубина составляет около 160 см.
4. На уровне Москвы, Костромы, Саратова, Пензы и Твери сваи вгоняют минимум до 140–150 см.
5. Курск, Волгоград, Псков и Астрахань отличаются уже более теплыми зимами. Здесь промерзание доходит до отметки в 110–120 см.
6. Еще теплее в Ростове, Краснодаре, Нальчике. Сваи вкапывают на 60–80 см.

Обратите внимание! Здесь показана максимальная глубина мерзлоты, наблюдаемая в самые холодные и малоснежные зимы. При наличии снежного постоянного покрова свайный фундамент тем более не пострадает, т. к. почва будет мерзлой на меньшую глубину.

Расчет труб

До начала строительства следует произвести еще некоторые расчеты. Так, надземная часть трубы выступает над уровнем грунта на 30–35 см. Но, если наблюдаются частые затопления, это значение рекомендуется увеличить.

Что касается диаметра, то стандартный столбчатый фундамент из асбестовых труб 25-30 сантиметрового диаметра хорош для бревенчатого дома. Под террасу или беседку подойдут сваи 10-сантиметровой толщины.

Нагрузка на основу

Деревянный дом создает относительно небольшую нагрузку на основание.

Понятно, что сваи должны выдерживать вес строения с хорошим запасом.

Ниже приведены краткие сведения об удельной массе основных строительных материалов.

1. Кирпич (тыс./шт.) – 3500/3700 кг.
2. Лес хвойных сортов круглый (м3) – 450–750 кг.
3. Лес пиленый (м3) – 600 кг (хвойный), 850 кг (лиственный).
4. Песок (м3) – 1500 – 1650 кг.
5. Щебень (м3) – 1400/1800 кг.
6. Шпалы (шт.) – 75 кг.
7. Утеплитель (минвата, войлок) – 100–250 кг.

Сваи устанавливают по углам постройки, в точках пересечения несущих стен, и по периметру, с шагом в метр.

Строительство основания из асбестоцементных столбов

Схема обустройства основания с ростверком.

Исходя из вышеперечисленных факторов, ведется подсчет количества труб, необходимых для проведения работ. Следует вычислить примерную массу будущей постройки, ее размеры и узнать глубину промерзания грунта в вашем регионе. Только после этого можно закупать материалы и приступать к работам.

Подготовительные работы

1. Первоначально производится разметка территории. Устанавливается обноска, затем натягивается бечевка. По центрам пересечения бечевок ставятся колышки, они будут обозначать места расположения скважин для свай.
2. После установки колышков рекомендуется снять бечевку. Тогда бурению скважин ничего не будет мешать.

Бурение скважин под трубы.

3. Пробуриваются скважины. Инструкция советует воспользоваться садовым буром, или ТИСЭ. При возможности применить спецтехнику, стоит это сделать.
4. Глубина бурения зависит от глубины промерзания, плюс 15–20 см про запас. Диаметр скважины должен максимально совпадать с диаметром трубы.
5. В нижней части ямы делается расширение. Удобно использовать бур ТИСЭ или штыковую лопату.

Столбы можно нарезать болгаркой с отрезным диском.

6. Нарезаются фрагменты труб заранее просчитанной длины.

Обратите внимание!
На нижние концы труб рекомендуется надеть пакеты для мусора, закрепив их скотчем.
Пакет не должен быть натянут туго по низу, так как он послужит барьером между землей и бетоном при создании расширения.
Сделать это особо желательно, если грунтовые воды расположены высоко, и на дне скважины проступает вода.

7. Из четырех металлических прутьев создается арматурный каркас. Конструкция соединяется воедино проволокой. Внизу прутья нужно загнуть буквой L, сформировав пятку.
8. Подготавливается шпилька, анкер для связки столба с нижней обвязкой. Для свайно-растверковой основы она не нужна, достаточно вывести арматуру выше столба.

Монтаж труб

1. В скважину устанавливается асбестовая труба.
2. Для создания уширения внизу, в трубу заливается небольшая порция бетонного раствора. При этом трубу слегка приподнимают и опускают, чтобы смесь заполнила и прикрепленный пакет, сформировав расширенный конец.
3. Раствор штыкуют лопатой или арматурным прутом, затем плотно придавливают столб, следя за максимально плотной подгонкой ко дну скважины.
4. Первую и последующие трубы вставляют на одном уровне, контролируя уровнем и протянутой бечевкой. Чтобы столб не погружался глубже рассчитанного, делается зажим из двух длинных и одного короткого брусков в виде буквы П. Концы стягиваются веревкой.
5. Если сваи все же, торчат по разной высоте над землей, можно их обрезать до одинакового уровня по окончании работ.

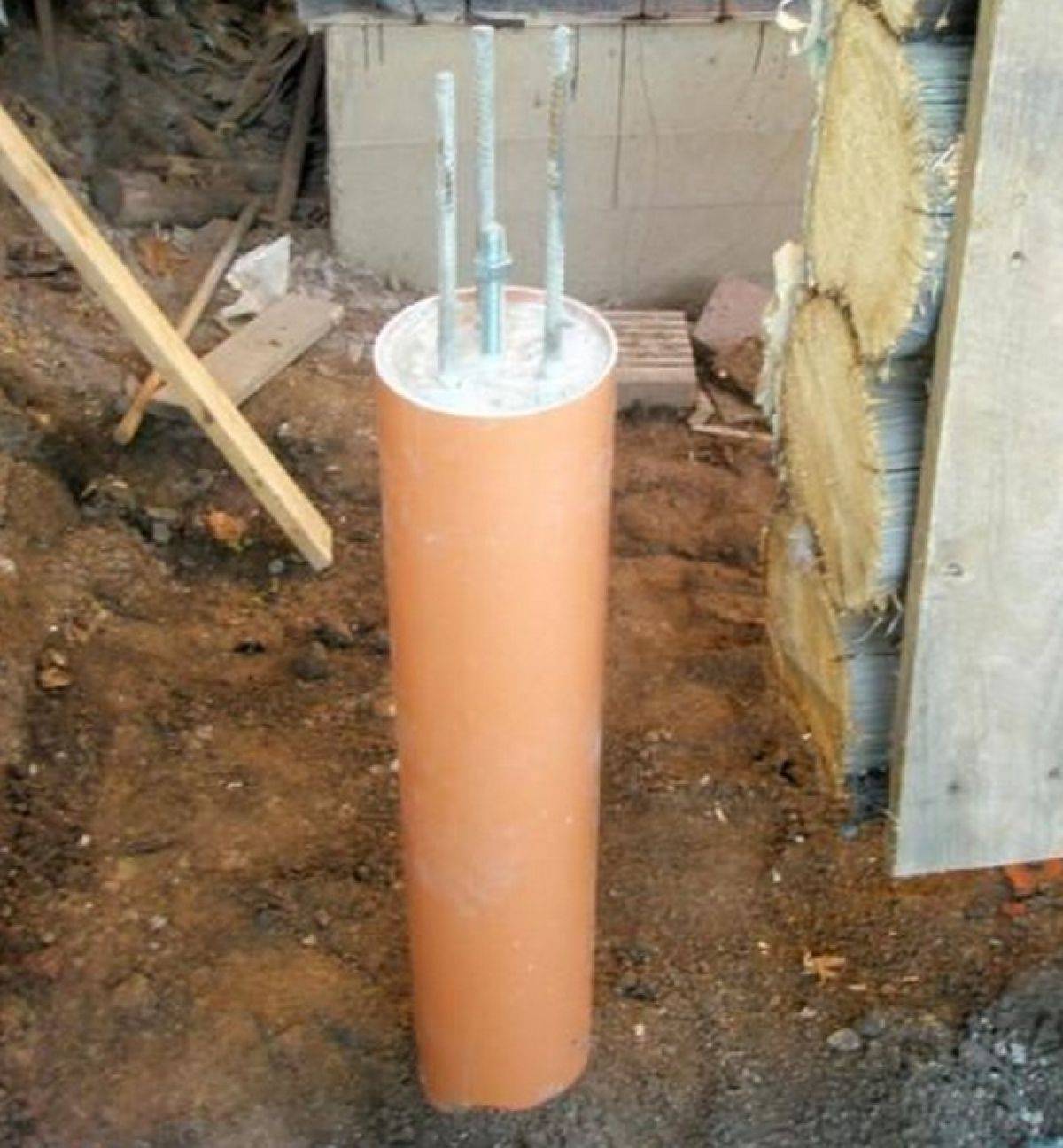

Строб, залитый бетоном.

6. В опалубку из трубы вставляется каркас из арматуры. Для столбчатого фундамента с обвязкой из бруса каркас должен стоять немного ниже края трубы. Под свайно-ростверковую основу каркас ставят, оставляя выступающий конец.
7. Заливается бетон и вставляется шпилька. Для созревания бетона верх труб накрывают пленкой.

Вывод

Надежную основу вполне реально сделать самостоятельно, из недорогого и долговечного материала. Вы сэкономите и время, и деньги, а будущий дом или баня обретет достойный фундамент.

Больше информации вы найдете в видео в этой статье, там процесс представлен наглядно.
