Трубный фундамент: Трубный столбчатый фундамент под сарай или бытовку

Добавлено: 04.05.2022. Обновлено: 23.11.2022 0 комментариев 999 просмотров

Приусадебных участков без хозпостроек практически не бывает, и самая распространённая из них – сарай. Потребность в этих строениях очевидна, причём круглогодичная, а потому строят их с прицелом на длительный срок эксплуатации.

Поскольку основательность постройки подразумевает наличие фундамента, рассмотрим популярную при строительстве сараев опорную конструкцию – столбчатую трубную, распространённую в силу простоты возведения.

Содержание

1.

Суть конструкции

2.

Возведение трубного столбчатого фундамента

2. 1

2.2

Сооружение и обустройство лунок под столбы

2.3

Армирование

2.4

Установка и бетонирование опор

3.

Заключение

Суть конструкции

Столбчатый трубный фундамент представляет собой систему вертикальных опор из стальных, асбоцементных или пластиковых труб, заглублённых в грунт на расчётную глубину, а поверху обвязанных горизонтальной рамой из балок (брус, швеллер, двутавр). Конструкции под сарай чаще всего сооружают с мелким заложением столбов.

В водонасыщенных почвах и при высоком уровне грунтовых вод лучше использовать винтовые сваи – их легче заглубить до плотных слоёв. Для пучинистых грунтов те же рекомендации – лопасти винтовой сваи, достаточно заглублённой ниже уровня промерзания, при сезонном пучении будут надёжно удерживать её на проектной глубине. Для сараев лопастная фиксация опор актуальна, поскольку веса таких строений недостаточно для воспрепятствования выталкиванию трубных опор.

Под углами строения стойки располагают обязательно, под наружными стенами – в зависимости от габаритов постройки, её веса и жёсткости балок обвязки (шаг промежуточных опор – 1,5-2 м).

Асбестовые и ПВХ-трубы после установки по месту всегда заполняют армированным бетоном, то есть, по факту их основная роль — несъёмная опалубка. Толстостенные стальные трубные опоры иногда оставляют полыми, но даже при достаточной несущей способности такое решение ущербно, так как сопровождается образованием конденсата на внутренней поверхности стоек с последующей коррозией и снижением прочности. Металлические трубы армируют редко, разве что на грунтах с вероятностью горизонтальных подвижек, но бетонировать их обязательно.

Возведение трубного столбчатого фундамента

Из существующих вариантов рассмотрим технологию с использованием асбоцементных труб – изделий из цементного раствора, армированного асбестовым волокном. Эти трубы уступают в прочности стальным, особенно при ударных воздействиях, но выдерживают значительные нагрузки на продольное сжатие. Будучи же заполнены железобетоном, опоры в асбоцементной оболочке получают несущую способность, достаточную для любого сарая, обладая при этом важным преимуществом – неподверженностью коррозии.

Работы начинают с пробного бурения или рытья ямы – это нужно для определения заглубления столбов и подсчёта потребности в трубе.

Читайте также: Кирпичный столбчатый фундамент под сарай

Разметка

С помощью рулетки и колышков на площадке обозначают углы будущего сарая. Прямоугольность контура строения проверяется замерами диагоналей — разница между ними допускается в 2-3 см. Натянув на колышки шнуры, получают оси расположения столбов. Если в постройке будет внутренняя перегородка мало-мальски значительного веса, двумя кольями и шнуром обозначают точки её примыкания к наружным стенам.

Затем за пределами контура устанавливают обноску, на которой натягивают шнуры уже со смещением – так, чтобы будущие трубы располагались не в вершинах, а внутри углов.

Использование обноски позволяет монтировать столбы под контролем натянутых бечёвок, тогда как разметка по кольям мешала бы монтажу.

Сооружение и обустройство лунок под столбы

Лучший способ вырыть ямы под столбы – пробурить скважины буром, ручным или с мотоприводом. Их диаметр должен быть на 15-20 см больше диаметра трубы, чтобы сформировать на нижней оконечности опоры пяту. Если бура нет, ямы роют вручную.

В готовых углублениях ровняют и трамбуют донья, после чего засыпают их слоем песка со щебнем, и засыпку также уплотняют.

Читайте также: Монолитный столбчатый фундамент под хозблок

Армирование

Из арматуры переменного профиля ? от 10 мм вяжут армирующие каркасы – 3-4 продольных прута, соединённых между собой поперечными хомутами.

Продольные прутья нарезают длиннее кусков асбестовой трубы на 20 см, а затем загибают с одной стороны 10 см под прямым углом – эти участки будут в пяте опоры.

Остальные 10 см запаса с другого конца арматуры будут нужны для крепления к столбам балок обвязки.

Установка и бетонирование опор

На дно лунки кладут плашмя 2-3 плоских камня, и устанавливают в неё армирующий каркас – так, чтобы его загнутые «ножки» были приподняты над подушкой на 3-5 см. Камни сформируют защитный слой бетона под пятой.

На каркас надевают трубу и опускают её вниз до упора, центруя относительно арматуры. Запасаются распорками, чтобы после бетонирования закрепить трубную оболочку в яме.

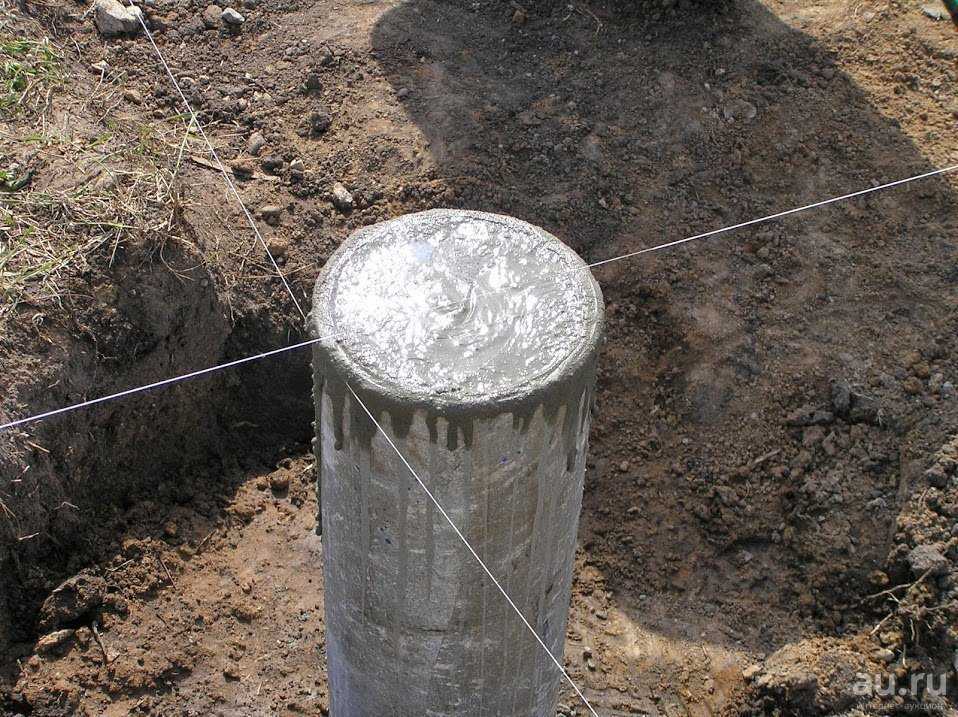

Из цемента М400 или М500 замешивают бетон в пропорции 1:4:2 (цемент/щебень/песок) и заполняют им трубу, уплотняя штыкованием или вибратором. По заполнении оболочку приподнимают на 10-15 см – этим обеспечивается вытекание бетона из нижней части трубы с формированием армированной пяты.

Если данная манипуляция не была учтена при нарезке трубных стоек, и оболочки оказались выше нужного уровня, их излишки позже отрезают болгаркой с диском по камню. По большому счёту, все стойки после отверждения бетона нужно будет «отстрелять» нивелиром и начисто подрезать по высоте перед монтажом обвязки.

На трубы после заполнения надевают полиэтиленовые пакеты, чтобы исключить преждевременное испарение влаги из раствора.

Через 5-7 дней после бетонирования полости вокруг опор заполняют песчано-щебневой смесью, послойно проливая и трамбуя засыпку.

К сведению. Использование в сарайном фундаменте ПВХ-труб вместо асбоцементных практически не меняет технологию. Разница заключается лишь в результате – пластик боится высоких температур, ультрафиолета и не вносит никакого вклада в несущую способность конструкции.

Заключение

Для сарая на грунтах нормальной плотности и обводнённости трубный столбчатый фундамент – одно из оптимальных решений. Технология позволяет соорудить достаточно надёжную и долговечную опорную конструкцию своими силами, при минимальной потребности в материалах и в короткие сроки.
