Пористая структура наделяет ячеистый бетон замечательными свойствами: высокой способностью к сохранению тепла, хорошим звукопоглощением, сниженным весом. Однако это же делает материал хрупким и уязвимым к влажности, из-за чего появляются микротрещины в газобетонных блоках. При правильном проектировании и соблюдении норм строительства они не наносят несущим конструкциям вреда, однако ситуации бывают и другие.

Вспененный бетон – материал хрупкий. Микротрещины на газобетонной стене явление обыденное, легко устраняемое за счёт внешней отделки. Правда, они могут проявиться и на штукатурке, если она выполнена до того, как конструкции подсохнут и приобретут эксплуатационную влажность. Для ячеистого бетона она в норме составляет 5-6%.

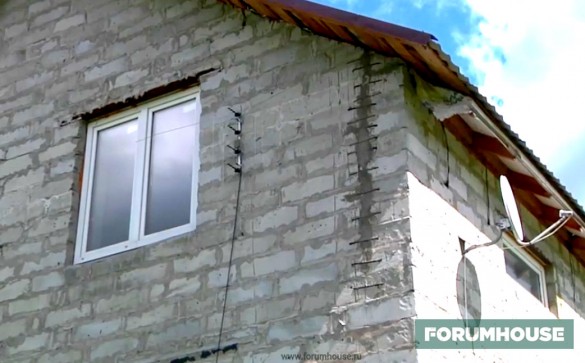

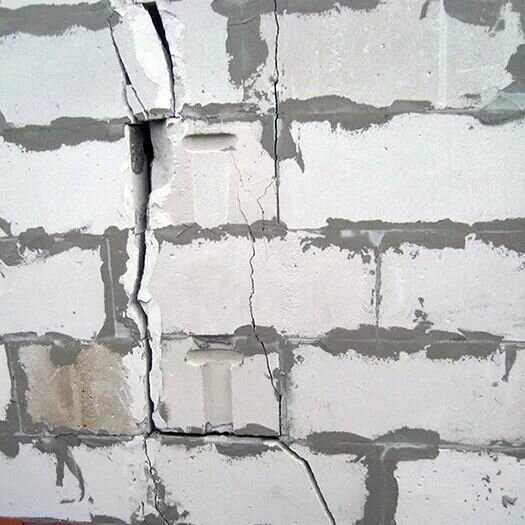

А вот что делать, если в доме из газобетона пошли трещины не волосяные, а с раскрытием более 2 мм? Такие дефекты часто возникают по причине устройства недостаточно жёсткого фундамента, который и сам может деформироваться из-за подвижек грунта — или избытка же влаги в кладке, которая подвергалась перепадам температуры.

Если трещины в стене из газобетона небольшие, их можно заделать таким образом:

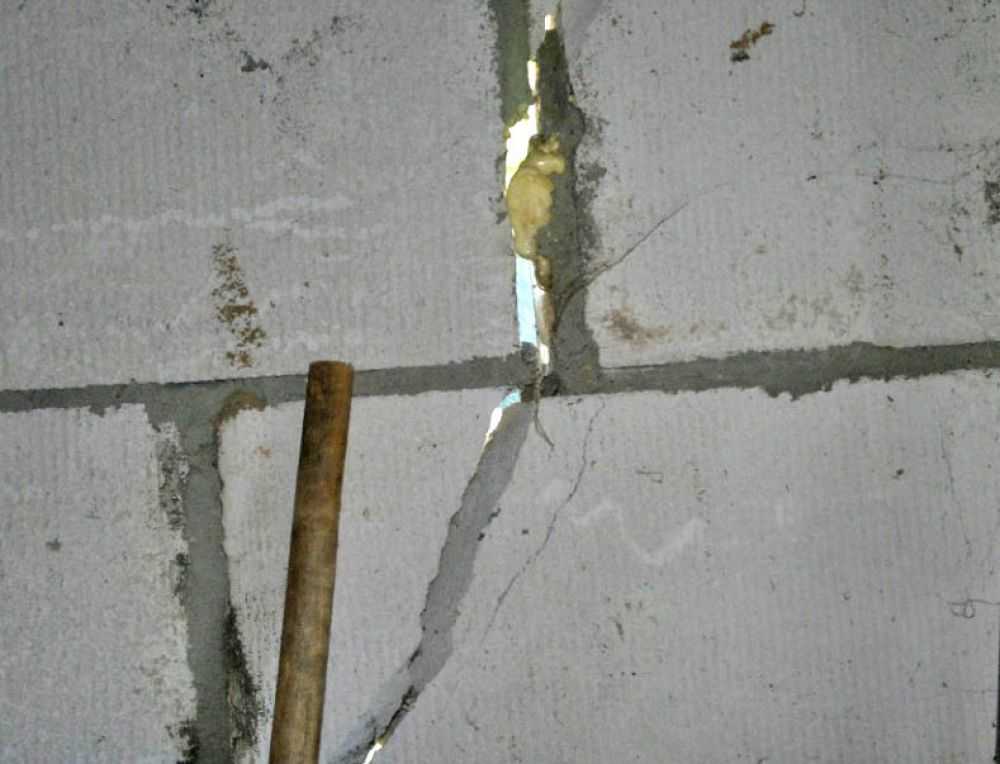

Если трещина в стене большая и глубокая (а после расшивки она ещё увеличивается), её через 10 см армируют оцинкованными гвоздями. Для большей прочности армирования, на шляпки надевают кусочки мелкоячеистой металлической сетки. Более крупная сетка монтируется поверх трещины уже после того, как реставрационный состав затвердеет и будет снят щит.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90 м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114 м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115 м²

Подробнее

Самые большие проблемы с растрескиванием кладки возникают при неправильно рассчитанных, и неграмотно устроенных фундаментах. В этом случае и появляются крупные усадочные трещины в газобетоне, о которых говорилось выше.

• В интернете можно столкнуться с рекомендациями по устройству вокруг дома, в котором треснул газобетон, кольцевого дренажа, который преподносится как панацея, способная повлиять на ситуацию. Такую меру можно применить, но только как второстепенную. Сама по себе она не обезопасит базу дома от подвижек оттаивающего по весне грунта.
• Необходимо усилить фундамент и установить на стенах силовой металлический каркас, что всегда ведёт к существенным финансовым затратам. Такое решение требует экспертного обследования конструкций и грамотной разработки защитных мероприятий, так что заниматься этим самостоятельно не советуем.
• Как остановить проседание дома из газобетона должны решать специалисты, ведь для достижения цели приходится не только выполнять дополнительные монолитные пояса, но и стягивать каркасом существующую ленту фундамента.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Примечание: На плите таких проблем, как правило, не бывает, вот почему лучшим выбором для газобетонного дома является плитный монолит.

• Если треснул дом из газобетона, в качестве дополнительного усиления, каркасом из металлопрофиля могут дополнительно стягиваться и стены. В них устанавливают анкера, к которым затем приваривают уголки, швеллера, широкую стальную полосу или прямоугольную трубу. В результате получается несущая диафрагма, которая часть нагрузок принимает на себя.
• Возвращаясь к фундаменту, отметим, что самые большие нагрузки приходятся на его опорную часть – подошву, соприкасающуюся с грунтом. Если трещит дом из газобетона, необходимо увеличить несущую способность ленты, для чего её нижнюю часть расширяют. Делают это путём частичного подкопа периметра фундамента небольшими участками по 95-100 см. Тут надо действовать осторожно, чтобы не допустить проседания.
• Подкапывают одновременно с двух сторон, вбок до середины подошвы, и вглубь на 30 см (изнутри дома приходится демонтировать полы). Сетку для армирования вяжут из стержней диаметром 14 мм, укладывают её в выемку и устанавливают опалубку. Бетон для заливки берут класса В22,5, тщательно уплотняют его вибрированием. В итоге получается несущая обойма из монолитного железобетона, которая охватывает фундамент по всему периметру.
• Если изначально лента дома, в котором появились трещины в газобетонных стенах, не была монолитной, а сделана из сборных блоков или бутовой кладки, для неё выполняется защитная бетонная рубашка. Она сопрягается с существующим фундаментом заанкерованными в него, и зафиксированными пластифицированным цементным раствором, отрезками арматуры. Толщина рубашки не менее 250 мм, и делается она по всей высоте ленты.

После таких мероприятий можно и дренаж устраивать (если стены из газоблоков треснули по причине повышенной влажности грунта), но главное – чтобы по периметру дома была грамотно выполненная отмостка.

Почему трескается стена из газобетона, если с фундаментом всё в порядке и никаких недостатков в его конструкции нет? Причин на самом деле достаточно много. Одной из них является некачественный кладочный материал – то есть, сам газоблок.

Согласно действующему стандарту, газонаполненный бетон может изготавливаться по двум технологиям, основным отличием которых являются условия твердения – естественные, и с дополнительной обработкой горячим паром в автоклаве.

• Газобетон, предназначенный для отправки в автоклав, формуется в один большой блок, который нарезается на высокоточном оборудовании на блоки. При этом отклонения в параметрах минимальные, что очень важно для выполнения качественной кладки. В паровых камерах под воздействием влаги и высокой температуры процесс сушки бетонного камня ускоряется. При этом в нём образуются новые минералы, за счёт которых бетон становится прочнее.
• Неавтоклавная технология предусматривает заливку бетонной смеси в формы, из которых блоки выкладываются на ровную поверхность для сушки. В таких условиях они достаточно долго (почти месяц) набирают прочность, поэтому для ускорения процесса в состав бетона вводятся поглощающие влагу добавки. Дополнительных качеств при этом бетон не приобретает. А если учесть, что производителям выгодно как можно быстрее запустить блоки в продажу, они часто не выдерживают положенных сроков.
• Покупатель нередко привозит блоки на объект, и сразу же пускает в работу, и это одна из причин возникновения трещин в газобетонных стенах. Поэтому, при покупке кладочного материала не смотрите на низкую цену, а обратите внимание на технологию его изготовления. В паспорте изделий должен быть проставлен ГОСТ 31360 (обновлялся в 2007 г.), на неавтоклавный бетон этот стандарт не распространяется.
• Производители, не имеющие дорогостоящего современного оборудования, действуют по старинке, и зачастую для удешевления продукции вместо кварцевого песка добавляют в бетон технические отходы типа золы-уноса. Это ко всему прочему ухудшает ещё и экологичность газоблоков, что ставит под сомнение качество жилого дома в целом.
• Трещина в перегородке из газобетона, так же, как и в несущей стене, может образоваться и по причине откровенного производственного брака. Вряд ли это касается производителей с именем, чаще такое случается у тех, кто только ставит подобный бизнес. На начальном этапе в цехах экспериментируют с добавками, которые ускоряют схватывание бетона.
• Если, к примеру, вместо двуводного гипса добавить полутораводный, схватывание произойдёт быстрее, чем закончится процесс газообразования. В этом случае, трещины могут появляться даже не в кладке, а на самих изделиях, уже через пару недель после их выхода с конвейера. Появление таких трещин невозможно остановить, будут появляться всё новые и новые.

Поэтому, чтобы потом не думать, как устранить трещины на газобетонной стене, внимательно осматривайте блоки перед покупкой. А чтобы быть полностью уверенными в качестве, дайте им полежать на объекте пару недель до начала кладки.

Даже качественный материал не даёт гарантии целостности кладки, если в процессе строительства допускались нарушения технологий. Вот какие ещё причины могут повлечь за собой растрескивание газобетона.

Ещё раз скажем о плохой геометрии неавтоклавных блоков, из-за которой кладку чаще ведут не на тонкослойный клей, а на обычный ЦПС. Из-за неравномерности усадки раствора и самих блоков тоже могут появляться трещины в доме из газобетона (что делать с ними, было рассказано выше).

Так же, при монтаже блоков на пескоцементный раствор, могут появляться горизонтальные трещины в стене из газобетона и вертикальные щели по швам кладки. Дело в том, что пористый бетон забирает у раствора влагу, в результате чего нарушается процесс гидратации последнего, сильнее происходит усушка. Такие дефекты можно устранить кладочным раствором или клей-пеной, но в целом, в этой ситуации спасает только нанесённая с двух сторон штукатурка.

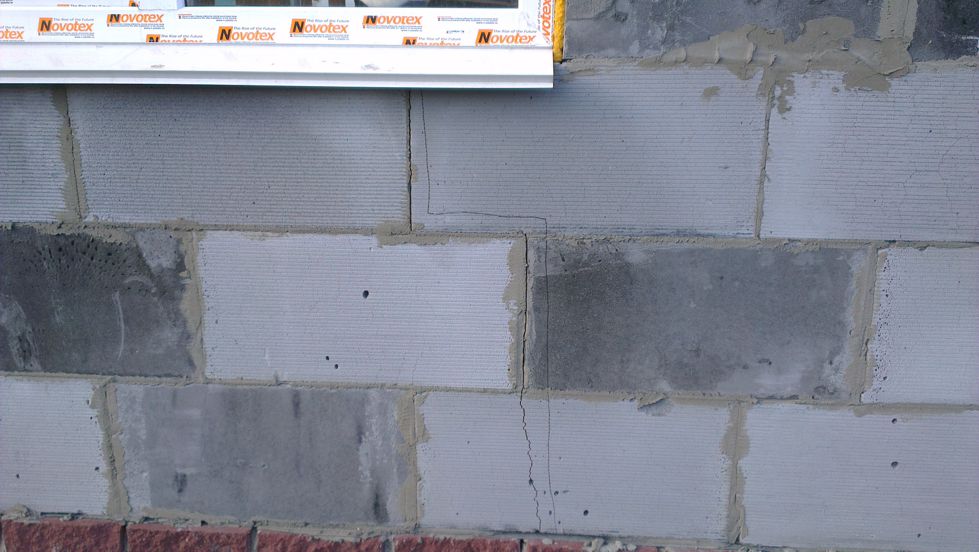

Когда верхние плоскости двух, уложенных рядом блоков образуют перепад, в кладке возникают напряжения. Из-за этого может появиться как горизонтальная трещина в стене из газоблоков, так и сетка трещин на самом бетоне. Поэтому ещё раз обращаем внимание на то, как важно, чтобы кладочный материал имел хорошую геометрию. У автоклавных блоков отклонения наименьшие, всего 1-2 мм. Если они приходятся на постель блока, её выпуклости нужно обязательно выравнивать с помощью тёрки, добиваясь максимальной ровности поверхности, а вмятины заделывать клеем.

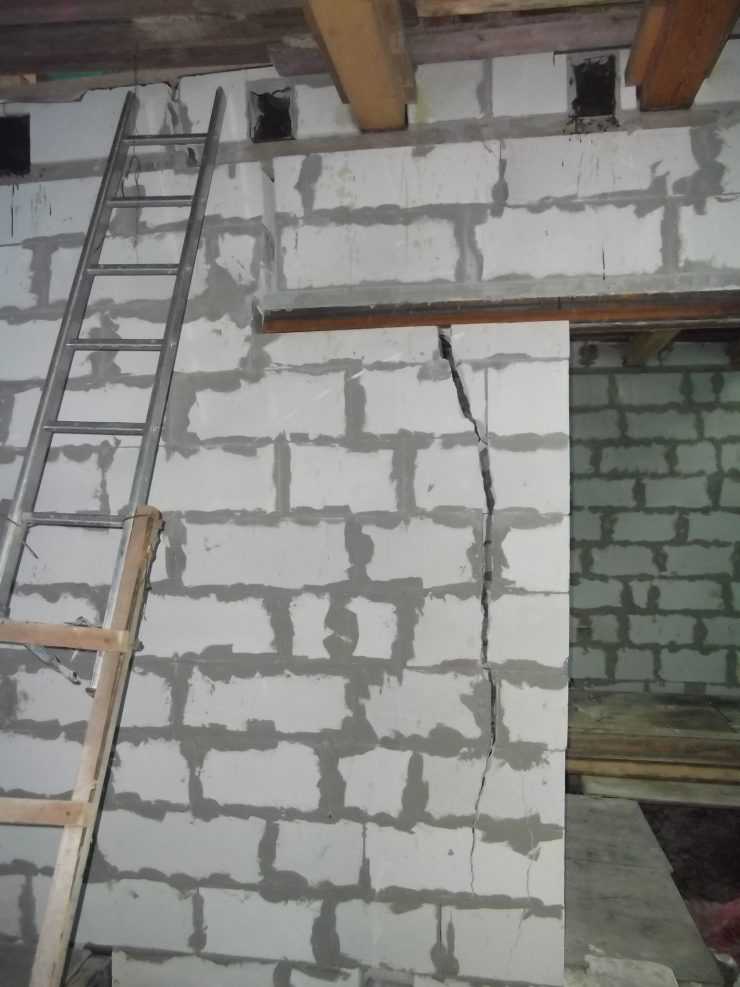

Трещины под окнами в доме из газобетона, в зоне опирания перемычек, перекрытий и стропил появляются из-за недостаточного или полного отсутствия армирования. Сама кладка на растяжение работает плохо, и заложенная в неё арматура обеспечивает стенам необходимую жёсткость. Поэтому кладка усиливается за счёт использования стальной или композитной арматуры – стержневой с периодическим профилем или сетки.

Для укладки прутов на поверхности блоков штроборезом вырезают два параллельных паза (или один, если стена не толще 200 мм). Сетка просто замоноличивается в слой кладочного раствора. Арматура укладывается с нахлёстом в 20 см, с обязательным загибом на углах.

Вот какие зоны необходимо армировать, чтобы не появлялись трещины газобетонных блоков:

1. Первый ряд кладки, так как он примыкает к деформационному шву.
2. Последний ряд, предшествующий формированию низа оконного проёма. Из-за отсутствия здесь арматуры появляются трещинки под окном дома из газобетона. Стержни или сетка прокладываются по всей ширине проёма, с заведением за его обреза на 90 см в каждую сторону.
3. Под пятами перемычек, если они сооружаются из U-блоков или металлопрофиля. Сетка или отрезки арматуры заводятся в кладку на 50 см по обе стороны проёма. Если перемычка готовая заводская, армирование производится сразу после её укладки.
4. Глухие стены и простенки шириной более 6 м – в каждом 4-м ряду.
5. Для опоры перекрытий и стропильных систем по обрезу кладки заливается монолитная армированная балка.
6. По контуру фронтона.

Как строить, чтобы не потрескался газоблок? Один из важных моментов – правильное устройство перемычек. Они не должны прогибаться под тяжестью вышележащей кладки. В первую очередь это касается использования для перекрывания проёма металлопроката (недостаточная толщина металла или слишком близкое расположение арматуры к граням блока).

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90 м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144 м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150 м²

Подробнее

При монолитной заливке необходимо использовать диаметр арматуры не менее 8 мм, а класс бетона не ниже В3,5 (марка М50). Важно, чтобы перемычки имели достаточно места для опирания, для чего по бокам от проёма предусматривают площадки шириной 25-30 см. Чем длиннее перемычка, тем больше места для опоры ей требуется.

Часто возникает такая ситуация: положили плиты перекрытия на газобетон, треснули стены. Происходит это из-за того, что коробка дома деформируется из-за непомерных нагрузок. Избежать этого поможет залитая по обрезу стены армированная кольцевая балка. Для домов, возводимых из ячеистых бетонов, её устройство обязательно.

Армопояс может быть как монолитным, так и выкладываться из полнотелого красного кирпича. Он повысит несущую способность стен; качественно распределит нагрузки от перекрытия; предохранит кладку от растрескивания; сгладит неравномерные линейные расширения конструкций.

Монолитный пояс необходимо устраивать не только для опирания бетонных перекрытий, но и под мауэрлат (деревянную балку, на которую опираются стропила). Конечно, деревянные конструкции крыши не столь тяжёлые, как железобетонные плиты. Однако их вес усиливается ветровыми и снеговыми нагрузками. Так же они создают точечное распорное усилие, которое стремится раздвинуть стены здания в разные стороны. Так что, устройство силового пояса для опоры каркаса крыши для дома из газобетона необходимо.

Мало знать, как заделать трещину в газобетонной стене, необходимо в процессе строительства сделать всё, чтобы избежать подобных проблем. Главный враг газобетона – вода. За 24 часа он способен впитать до 30 % от собственной массы. Именно избыточная влага и является в большинстве случаев причиной трещинообразования.

Поэтому очень важно:

1. Перед началом кладки выполнить на горизонтальной плоскости фундамента двойной слой гидроизоляции. Лучший вариант – приклеить рубероид на битумную мастику.
2. Не допускать увлажнения стен паром, наглухо запечатывая их снаружи пенопластом или кирпичом без вентилируемого зазора.
3. Не оставлять газобетонные стены зимовать без крыши и внешней отделки.

При выборе варианта для оформления фасада нужно учитывать такой нюанс. Вентилируемый фасад идеально подходит для облицовки газобетонных стен, однако навесные конструкции имеют значительный вес. Не говоря уже о том, что на стенах приходится выполнять множество сверлений. Если для кладки были использованы блоки с низкой плотностью – D400, например, она может начать растрескиваться. Специалисты рекомендуют под такой вид отделки использовать блоки плотностью не менее 600 кг/м³.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
269

Задать вопрос

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Причины трещин в газобетоне, можно ли исправить

Газобетон является отличным строительным материалом, основным достоинством которого является сохранение тепла. Но при этом газобетон является довольно хрупким, что делает его менее универсальным.

Дом из газобетона должен строится точно по технологии, и тогда он будет теплым, комфортным и прослужит 100 лет. Но если некоторые этапы технологии строительства нарушены, в газобетоне появятся трещины.

И именно о трещинах в газобетоне мы и расскажем в данной статье. Итак, трещины могут быть мелкими усадочными, что в принципе не страшно, а могут быть основательными.

Причины возникновения трещин в газобетоне:

1. Кладка блоков на раствор.
2. Не выравнивают теркой плоскость газобетона.
3. Отсутствие или неправильное армирование кладки.
4. Неправильные перемычки или их отсутствие.
5. Отсутствие армопояса.
6. Некачественный газобетон.
7. Экономия на фундаменте, подушке, дренаже.
8. Применение газобетона низкой плотности.

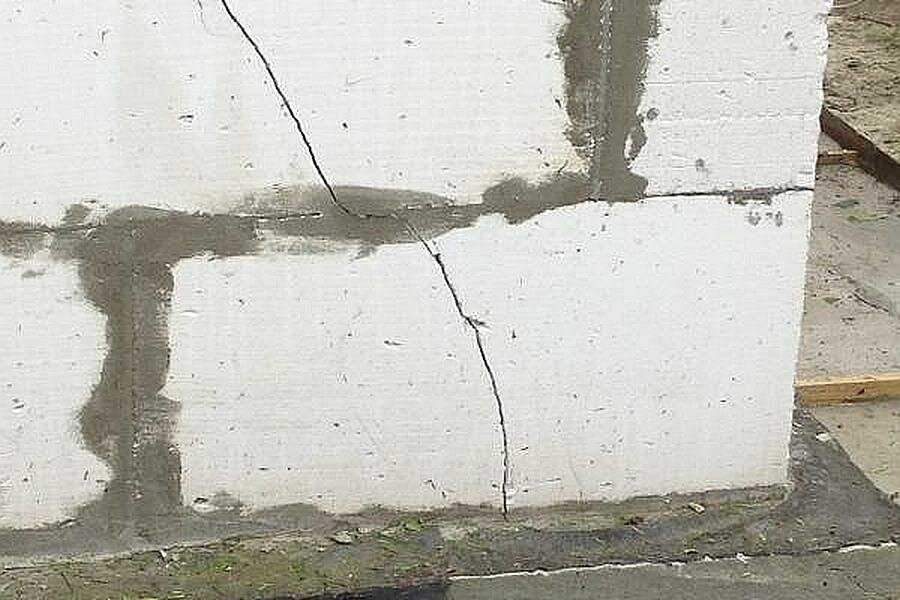

Трещины из-за раствора

Кладка газоблока на раствор не допускается, так как растворный шов не сможет качественно скрепить газоблоки. Все дело в том, что газобетон очень быстро вытягивает воду из обычного раствора, и как итог, цемент не успевает прореагировать с водой. То есть цементный раствор очень плохо скрепляет газоблоки, потому нужен клей.

Единственное место, где газоблоки нужно укладывать на раствор – первый ряд на гидроизоляцию.

Между собой, блоки нужно укладывать на специальный клей, который обеспечивает тонкий шов, и отличное склеивание блоков.

Более подробно про состав клея для газобетона вы можете почитать в нашей предыдущей статье – состав клея для газобетона.

Также в последнее время появилась специальная монтажная пена для кладки, которая также является прекрасным материалом.

Трещины из-за того, что не выравнивают блоки теркой

Хоть газобетонные блоки и являются геометрически точными, но все же погрешность в 1-2 мм имеется. И во время кладки эту погрешность нужно убрать при помощи терки. Плоскость газоблоков должна быть идеально ровной.

Всё дело в том, что клей для газобетона имеет очень сильную усадку, примерно в 1,5 раза. Из этого следует, что если разница между блоками будет в несколько миллиметров, под одним из блоков образуется пустота, и с ростом стен, в этом месте, будет создаваться напряжение, которое и создаст трещину по всей стене.

Выравнивать теркой плоскость блоков нужно обязательно. Толщиной клея выравнивать блоки категорически нельзя.

Трещины из-за неправильного армирования кладки

Армирование газобетонной кладки также является важной частью технологии, без которой трещина в стене обеспечены. Арматура работает на растяжение, и обеспечивает жесткость стен и устойчивость к возникновению трещин.

Армируют первый и каждый четвертый ряд. На ряд применяют два прута арматуры диаметром 8 мм, хотя можно использовать и 10мм. Нахлест арматуры должен составлять минимум 200 мм, с обязательными загибами на углах. Расстояние от краев блока до арматуры должно быть минимум 690 мм. Армировать нужно места под оконными проемами, под перемычками.

Более подробно про армирование мы описали в статье по ссылке, обязательно почитайте, там очень важная информация!

Неправильные перемычки

Перемычки над окнами и дверными проемами должны быть жесткими, они не должны прогибаться. Для такой жесткости есть два решения: купить готовые перемычки из газобетона, или же залить перемычку самостоятельно. Чтобы самодельная перемычка получилась качественной, для армирования нужно применять четыре прутка арматуры диаметром 8-10 мм, а также использовать бетон марки 300.

Перемычки должны опираться на блоки минимум по 300 мм с каждой стороны. Также не забывайте про утепление перемычек пенополистиролом, чтобы избежать мостиков холода.

Трещины из-за отсутствия армопояса

Армопояс необходимая железобетонная конструкция, которая создает монолитное кольцо по периметру стен.  Армопояс существенно укрепляет стены дома, а также равномерно распределяет нагрузку от перекрытий и стропильной системы.

Трещины из-за некачественного газобетона

Некачественный (гаражный) газобетон имеет разную плотность и размеры, что влияет на общее качество кладки. Более того, гаражный газоблок дает различную усадку, которая может дать трещины.

Советуем покупать блоки от проверенных фирм, которые делают качественный автоклавный газобетон на заводском оборудовании.

Прочие причины возникновения трещин

Дом из газобетона требует надежного и жесткого фундамента. Также отметим, что чем плотность газоблоков ниже, тем больше вероятность возникновения трещин в стенах.

Для двухэтажного дома, мы бы рекомендовали газобетон марки D500. Для одноэтажного можно и D400, но самого качественного, с хорошим армированием всех важных элементов.

Также газобетон желательно уберечь от намокания, ведь если ударят морозы, возможны микротрещины в блоках, хотя в большинстве случаев, газобетон не разрушается на морозе.

Как итог данной статьи скажем, что газобетон является хорошим строительным материалом, но требующим полное соблюдение технологии. Стройте с умом, и не экономьте на качестве.

Также очень советуем посмотреть обучающее видео от Константина, где он подробно рассказывает про строительства своего дома.

Трещины в стенах из блоков AAC

Почему больше жалоб на трещины в стенах, сделанных из блоков AAC:

Усадка при сушке

Во время производства, когда блоки AAC выходят после автоклавирования имеют высокое количество остаточной влаги от 24 до 28%.

(по этой причине большинство производителей не отправлять блоки на рынок, так как прочность блоков меньше и они склонны к сколам или трещинам во время погрузки и разгрузки блоков.)

Эта остаточная влага покидает блоки преимущественно в первые 48 часов. Когда влага покидает блоки, они сокращаться, сжиматься. Представьте, что мы установили эти блоки во время кладки стены внутри первые 48 часов, после чего происходит усадка внутри стены. Усадка может быть огромной силой, которая разрывает стену вертикально, что приводит к трещине в центре длины стены.

С другой стороны, если блоки могут «высыхать вниз» на период от 48 часов до 96 часов до того, как они войдут в каменную стену, тогда вы обнаружите, что трещины в вашем здании уменьшатся на 80%.

А как быть с оставшимися 20% трещин?

Оставшиеся 20% трещин могут быть вызваны двумя причинами в стенах из газобетонных блоков. Первый – это мастерство.

Качество изготовления

Нам нужно уплотнить стену верхней балкой перед устанавливаем любой раствор в зазор. Для этого можно использовать заполнители размером 10 мм. Наш луч RCC не находится в «линии и уровне». Это оставляет переменные промежутки между верх стены и низ балки. Этот зазор создает точечную нагрузку на стены из-за прогиба верхней балки. Как только стена заполнена агрегаты, то целевая нагрузка от балки преобразуется в udl и напряжение концентрация внутри стены снижается, устраняя трещины в стене.

Прочность на сжатие или прочность на растяжение

Другой причиной растрескивания является прочность блоки, которые должны быть минимум 4 МПа, что снижает сушку значение усадки менее 0,05%.

Другой причиной является использование крепкого раствора. Использование более высоких марка цемента для приготовления раствора. Использование богатого цементного раствора, т.е. цемента содержание выше, чем указано в дизайн-миксе.

Прочность на сжатие строительного раствора для швов выше, чем у газобетонных блоков.

Теперь, если прочность блока на сжатие меньше его прочность шва при меньшем строительном шве, поверхностное натяжение раствор будет очень высоким. И это будет трещина из-за очень меньшей терпимости ограничение в блоке AAC.

Узнав обо всем этом, человек по имени Mr. Рамакришна ушел из компании и открыл собственное производство сухих смесей. Он продает более 600 тонн сухих смесей в Хайдарабаде, в то время как компания, в которой он работал ранее, не может продавать то же самое по всей Индии.

Компенсаторы

Основной причиной является отсутствие расширения стыков, мы никогда не должны укладывать блоки длиной более 6 м без стыков.

Даже на каждые 1200 мм высоты у нас должна быть кровать армирование.

Отбраковка растений

Если отбраковок больше, также отразить при погрузке, разгрузке и на площадке (после строительства). За например, растения асколит, эколит, шришакти имеют меньше брака (ниже 3%), тогда как в корпоративных компаниях уровень отказа составляет более 5%, а трещины после строительства больше. Крупная корпоративная компания, использующая сухие мухи пепел в своей партии, имеют больше жалоб на трещины в рынке. в исследования было обнаружено, что их уровень отбраковки составляет более 10%.

Изучение микротрещин в стенах из бетонных блоков

Что такое усадка бетонной кладки

Бетонная кладка состоит из двух основных компонентов: бетонных блоков и цементного раствора, помещенного между блоками. Оба состоят из гидравлического цемента, минеральных заполнителей и воды. В любой бетонной смеси гидравлический цемент соединяется с водой, образуя пасту, которая связывает вместе минеральные заполнители. После объединения гидравлический цемент химически расщепляет молекулы воды, используя атом водорода и один атом кислорода, чтобы сформировать кристаллическую структуру, которая придает бетону прочность. Этот процесс называется гидратацией.

В дополнение к формированию кристаллической структуры, которая придает бетону прочность, гидратация создает тепло, так как связи молекулы воды разрушаются. Этот процесс также приводит к высвобождению свободного атома водорода в виде газа. Что еще более важно, этот процесс приводит к уменьшению объема материала. Дополнительным источником уменьшения объема является избыток воды. В частности, гидравлический цемент может принимать только ограниченное количество воды. Следовательно, любая дополнительная вода, добавленная в смесь, сначала увеличит объем, но будет «стекать» и уменьшать объем по мере отверждения и затвердевания бетона. «Вытекание» лишней воды обычно происходит в течение первых 12 часов после смешивания, но для большей гидратации требуется примерно 28 дней. Через 28 дней процесс гидратации будет продолжаться с уменьшающейся скоростью и, в зависимости от условий, будет продолжаться в течение многих лет после первоначального смешивания.

Усадка бетонной кладки происходит из-за уменьшения объема как блока, так и раствора. Учитывая, что блок составляет большую часть площади стены, усадка блока является основным механизмом, вызывающим усадку бетонной кладки. Следовательно, усадка при высыхании зависит от нескольких факторов, включая метод отверждения, начальную влажность, содержание цемента и заполнители, используемые в блоке. Хотя усадка бетонной кладки различается, существуют опубликованные коэффициенты усадки в ACI 530-11 (Американский институт бетона). Согласно этим опубликованным коэффициентам, для 100 погонных футов каменной стены характерно уменьшение длины на полдюйма или более.

Геометрические ограничители

Для того чтобы бетонная кладка конструктивно функционировала должным образом, чтобы передавать вертикальные нагрузки и сопротивляться боковым нагрузкам, стены должны быть закреплены. Это ограничение достигается за счет конструктивного соединения стены с фундаментом, а также с другими компонентами, такими как пилястры и связующие балки. В дополнение к соединению стен с фундаментом и связующими балками, стены обычно строят за одно целое по углам и при изменении геометрии. Все эти места, хотя и необходимые для надлежащих структурных характеристик стены, приводят к ограничениям внутри стены, которые вызывают напряжения, когда стена испытывает усадку. Как и обычный бетон, бетонная кладка прочна на сжатие, но слаба на растяжение. Следовательно, ограниченные растягивающие усилия часто приводят к растрескиванию, поскольку стена снимает напряжение.

Трещины в блочной стене

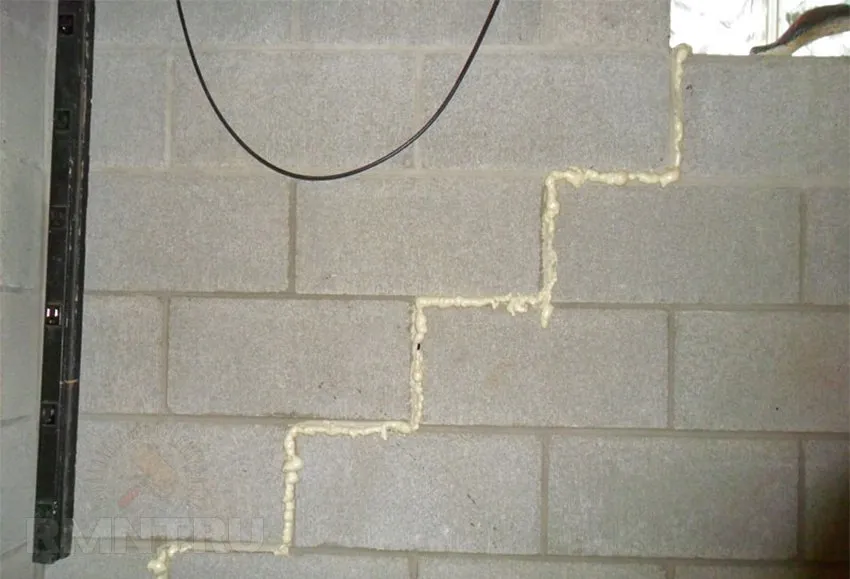

При усадке бетонной кладки образующиеся в результате трещины образуют различные узоры в зависимости от того, где стена снимает напряжение. Как правило, усадочные трещины проявляются при изменении материала, изменении геометрии (например, проемов для окон или дверей), примыкании к углам. Их узоры могут быть ступенчатыми, горизонтальными или вертикальными. Трещины также могут возникать на границе раздела различных компонентов внутри стены, например, на границе раздела фундамента и стены или на границе раздела стены и связующей балки. Трещины в этих местах обычно имеют горизонтальный характер (см. рис. 1).

ВЫВОДЫ: Чаще всего ступенчатая трещина возникает в углах секций стен, где есть переход от ведущих секций блочной стены к секциям заполнения (см. рис. 2). В частности, при возведении стены из бетонной кладки каменщик сначала начинает со строительства выводов или углов и обычно использует более быстросхватывающийся и более прочный раствор. После установки выводов остальная часть стены строится с использованием раствора, который не обладает прочностью раствора внутри выводов. В результате углы стен существенно более жесткие, чем остальная часть стены; следовательно, по мере усадки каменной кладки внутри стены вдоль этого изменения жесткости будет развиваться ступенчатая трещина, которая по своей сути ведет себя как холодный шов внутри стены.

ПРОЕМЫ И ПЕРЕМЫЧКИ: Трещины на ступенях также образуются в углах дверных и оконных проемов. Это происходит из-за того, что большие проемы создают изменения геометрии в сборке стены, которые служат для концентрации усадочных напряжений. То же самое явление существует и с другими материалами, такими как сталь и дерево. В этих материалах размер и расположение отверстий ограничены, чтобы свести к минимуму концентрацию напряжения или локальное увеличение напряжения. В бетонной кладке, когда стена подвергается ожидаемой усадке, напряжение, возникающее в углах дверных и оконных проемов, часто приводит к ступенчатой, диагональной, вертикальной или горизонтальной трещине в зависимости от конфигурации стены.

Горизонтальные трещины обычно развиваются вдоль границы между сборными железобетонными перемычками и теми частями стены, которые их поддерживают. Это происходит, когда оконный проем создает перфорацию в секции стены, подобно контрольному шву в плите перекрытия. По мере того, как секции стены по обе стороны от проема сжимаются и пытаются оторваться от проема, вдоль сборной перемычки, соединяющей две секции стены, накапливается напряжение. Это условие приводит к горизонтальному трению или сдвигу раствора между стеной и сборной перемычкой.

АРМИРОВАННЫЕ КАМЕРЫ: Вертикальные трещины обычно возникают в области стены или вдоль армированных отверстий. Это происходит, когда внутренние напряжения, связанные с усадкой, вызывают растрескивание между ячейками, заполненными внутри армированным раствором, и соседними неармированными участками. Различные свойства материалов напрямую связаны с различной прочностью материалов. В случае сборок бетонной кладки типичный бетонный блок имеет прочность на сжатие примерно 2000 фунтов на квадратный дюйм, как и большинство обычных строительных растворов. Однако прочность на сжатие цементного раствора может варьироваться от 3000 фунтов на квадратный дюйм до более чем 5000 фунтов на квадратный дюйм. Эти различные сильные стороны приводят к различному поведению и производительности. Именно это колебание и возникающее в результате изменение объема создает внутренние напряжения. По мере изменения объема стены и роста усадочных напряжений между гораздо более прочной армированной ячейкой, заполненной цементным раствором, и соседними неармированными участками возникает трещина.

Характеристики усадочных трещин

При осмотре трещин в стене из бетонных блоков важно оценить не только форму и расположение трещины, но и характеристики трещины. Например, в ступенчатой ​​трещине, если разделения вдоль вертикальных участков трещины равномерны, а вдоль горизонтальных участков трещины нет измеримого разделения, то эта трещина согласуется с усадкой, когда стенка движется горизонтально и сдвиг вдоль строительного шва, а не смещение по вертикали.

Та же самая концепция горизонтального сдвига шва из раствора также может быть найдена на стыке блочной стены с фундаментом, а также на стыке сборной перемычки с блочной стеной. Подобно дифференциальной усадке и жесткости, обсуждаемым в ячейках с внутренним армированием, заполненных цементным раствором, фундамент обычно представляет собой сплошной бетон, который будет усаживаться с другой скоростью, чем стена из каменных блоков, находящаяся на нем.

Учет усадки в стенах из бетонных блоков

Напряжение усадки в стенах из бетонных блоков является ожидаемым механизмом, который следует учитывать при проектировании и строительстве. Фактически, Американский институт бетона в своих требованиях к каменным конструкциям (ACI 530-11), раздел 1.7.5, указывает, что при проектировании бетонной кладки следует учитывать влияние сил и деформаций, вызванных усадкой. Кроме того, в TEK 10-1A Национальной ассоциации бетонщиков усадка при высыхании указана как первая причина растрескивания.
