Профили трапециевидные: особенности монтажа крыши

• — Гнутые листы соответствующих размеров — занимают большую часть крыши.
• — Изогнутые карнизы, монтируются на крыше, чтобы дождевая вода стекала с крыши в желоб.
• — Шайбы или калотты, необходимы для резьбового соединения, благодаря им усиление давления может быть равномерно распределено по всей площади.
• — Специальные болты для трапециевидных листов с очень острым наконечником. Они идеально подходят для легкого прокола листов.
• — Угловые панели, представляющие собой боковую часть крыши на наклонах.
• — Изогнутый коньковый лист, образующий кончик крыши.
• — Резиновые профильные заполнители — необходимы в качестве принадлежностей. Они устанавливают соединения в местах перекрытия трапециевидных листов.
• — Водосточные желобы и держатели желобов отводят дождевую воду.
• — В дополнение к основным материалам, вам потребуются инструменты: плоскогубцы, аккумуляторный гайковерт, прочные перчатки, винты, устройства для обрезки.

Трапециевидная форма торца является тезкой листового металла, известного как шведский лист. Он изготовлен из многослойной стали или алюминия и поэтому особенно хорошо защищен от воздействия окружающей среды. Вы можете выбрать из различных профилей, поэтому так много различных строительных проектов могут быть реализованы совместно с трапециевидными листами. Чем выше профиль, тем больше стабильность. Особенно при перекрытии широкополосных конюшен, цехов или промышленных зданий. В этом случае эффективный монтаж и прочная конструкция играют важную роль. Тем не менее, трапециевидный лист также подходит для небольших проектов.

• — недорогой,
• — долговечный,
• — универсальный,
• — легкий вес,
• — атмосферостойкий,
• — легко и быстро монтируемый.

• — местные строительные нормы и правила должны соблюдаться,
• — очень шумно под дождем.

Оцинкованный стальной лист обеспечивает хорошую антикоррозионную защиту и может быть окрашен по желанию. Однако в местах прокола трапециевидный лист теряет свою антикоррозионную защиту. Горячекатаный алюминий нержавеющ в местах установки, но он чувствителен к царапинам. Нержавеющая сталь непригодна из-за нечувствительности и грузоподъемности. Она подходит для дополнительных кровельных сооружений, таких как фотоэлектрические модули.

При обрезке трапециевидного листа избегайте использования углового шлифовального прибора! Режущие кромки могут отжигаться и разрушать покрытие профильных пластин.

Установка трапецеидальной крыши

Измерьте обе диагонали поверхности крыши и посмотрите, под прямым ли углом крыша. Выровняйте наклонную поверхность, слегка смещая ее между листами или регулируя края с помощью наклонных разрезов.

Можно изготовить необходимые профильные плиты из профнастила на заказ или приобрести стандартных размеров. Если вы хотите обрезать их для конструкции кровли самостоятельно, используйте для стальных пластин с профилем электрические ножницы или круглую пилу с высокой скоростью вращения и подходящим пильным полотном.

Убедитесь в том, что оплетенные металлические стружки быстро удалены с трапециевидных листов. В случае загрязнения, очистите. Чтобы избежать деформации и повреждения, носите профильные пластины один за другим и всегда попарно.

Если профиль пластины не превышает шести метров в длину, вилочный погрузчик может быть использован для выгрузки. При более длинных вариантах, до десяти метров, следует использовать краны. Для этого необходимы грузоподъемные детали. Тем не менее, это не будет уместным в частном использовании.

Обратите внимание на наклон крыши, он особенно важен для крыш из листового металла, чтобы предотвратить ржавчину при стоячей воде. Поэтому не следует использовать листы трапецеидальной формы для плоских или слабонаклонных профилей крыш. Уклон должен быть не менее трех процентов, рекомендуется пять. Так грязь, листва или что-то подобное в случае дождя смываются сами по себе.

Держатели желоба для крыши монтируются в коньковые балки. Желоб затем вставляется и фиксируется, загнув выступы на держателе. Над ним идет карниз. Он прочно прибивается или привинчивается к пластинкам.

Профильный наполнитель изготовлен из пенопласта. Листы должны выступать чуть более половины над дождевым желобом и обязательно крепиться с помощью шайб, чтобы монтажные винты не вырывались при порывах бури.

После полного резьбового соединения, обработайте трапецеидальные листы плоскогубцами. При этом согните их вертикально вниз, чтобы осадки не попали в желоб. Только после этого установите верхний заполнитель профиля. Поместите коньковый лист на место и закрепите его. Затем вы одеваете наклонную крышу с помощью дверных проемов.

При креплении профилей необходимо установить под винтами предварительно окрашенные алюминиевые крепежные скобы. Это позволит избежать деформации профильных панелей и проникновения воды через винты в крышу.

устройство стропильной системы, чертежи стропил кровли своими руками, как собрать мауэрлат, изготовление

Содержание:

Особенности конструкции и внешнего вида кровли
Формы четырехскатной крыши
Составляем проект и делаем чертежи
Устройство стропильной системы своими руками

Чтобы самостоятельно покрыть большой частный дом, нередко используется четырехскатная крыша. Архитектурные и дизайнерские рекомендации указывают на оригинальность, надежность и практичность данного решения.

Особенности конструкции и внешнего вида кровли

Кровля четырехскатной крыши состоит из четырех пересекающихся плоскостей, или скатов. Две из них имеют форму треугольника и находятся на торцах, играя роль фронтонов. У фасадных скатов — трапециевидная конфигурация. Скаты такой крыши могут иметь наклон от 15 до 60 градусов. Кровельная облицовка может быть выбрана любая, исходя из личного вкуса.

В состав конструкции четырехскатной крыши входят следующие элементы:

1. Конек. Это кровельная вершина (место, где пересекаются кровельные скаты).
2. Скаты. Четыре плоскости, имеющие угловое расположение по отношению к основанию крыши. Для их облицовки используется кровельный материал.
3. Свесы. Эти кровельные элементы выступают за пределы крыши, за счет чего стены дома получают защиту от стекающей воды. Для обустройства свесов потребуется удлинить стропильные ноги, или применить специальные детали – кобылки.
4. Стропильная система. Она скрыта от внешнего обозрения. Выполняет функция каркаса и опоры для всей кровельной конструкции, определяя ее конфигурацию.
5. Водостоки. С их помощью осуществляется отведения за пределы дома атмосферных осадков. В состав системы обычно входят водосточные желоба, приемные воронки и вертикальные отводы.
6. Снегозадержатели. Их располагают на краях крыши, для защиты от резкого обрушения снеговых скоплений на поверхности кровли.

Формы четырехскатной крыши

Четырехскатные крыши разделяются на несколько видов, различающихся своим устройством:

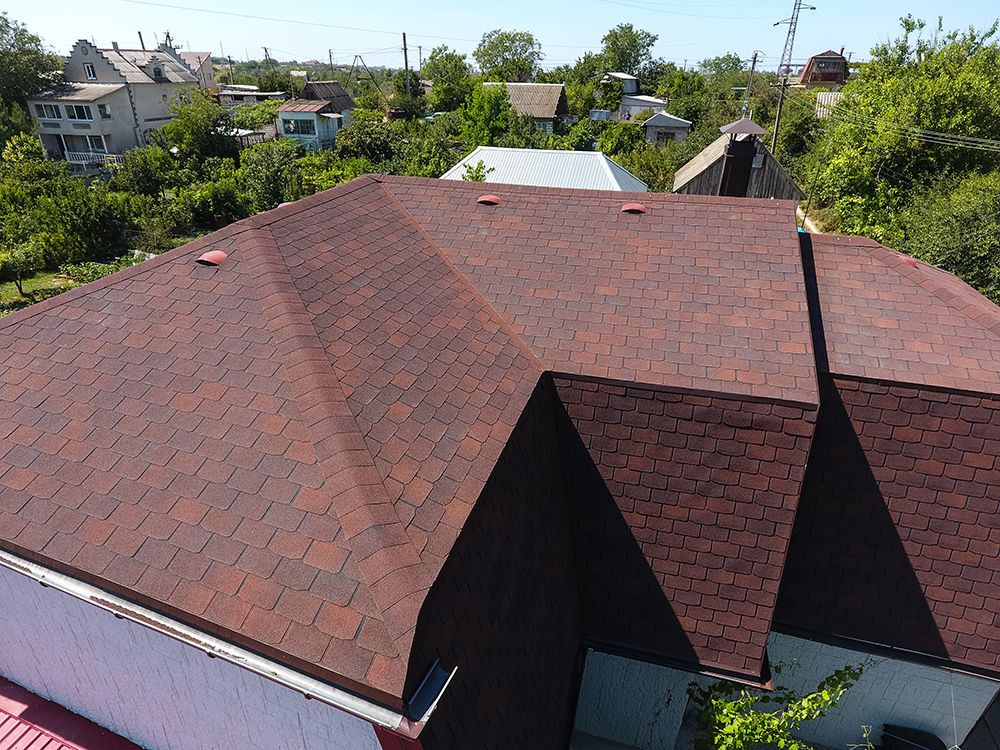

• Вальмовые. В этом случае крыша состоит из пары треугольных и пары трапециевидных скатов. В месте их соединения образуется конек: он всегда меньшей длины, чем здание. Стропильная конструкция в этом случае имеет повышенную сложность, поэтому ее проектирование и сборка обычно осуществляются профессионалами.
• Полувальмовая. Этот тип кровли может быть идентифицирован и как двухскатный, и как четырехскатный. В состав голландской кровли входят два трапециевидных ската и два маленьких треугольных, имеющих усеченную форму. В этом случае не происходит полная замена фронтонов вальмами, что дает возможность применить стандартные вертикальные окна, так как мансардные системы на порядок дороже.
• Полувальмовая датская. В этом случае имеется четыре ската в виде трапеции разного размера. Началом вальм является не конек, а более низкий участок: это дает возможность сделать фронтон треугольным. Там можно установить слуховое окно или организовать вертикальное освещение.
• Мансардная. В ее состав входит пара вальм в виде треугольника и два ломаных ската с нестабильным уклоном. Благодаря этой конструктивной сложности достигается возможность оснащения мансардной комнаты высокими потолками.
• Шатровая. От вальмовых крыш шатровые отличаются тем, что их используют только на квадратных постройках. Это позволяет изготовить четырехскатную крышу с одинаковыми по форме и размеру скатами. Данная конструкция не нуждается в коньке: для соединения всех плоскостей используется одна точка.

Составляем проект и делаем чертежи

Перед тем, как собрать четырехскатную крышу, придется провести точные расчеты и составить проект. В былые времена с этой задачей могли справиться только квалифицированные архитекторы. Сегодня, благодаря наличию специальных компьютерных программ, это под силу практически каждому.

По ходу разработки проекта определяются следующие параметры:

1. Угол наклона. Это показатель находится в прямой зависимости от применяемого кровельного материала. Также на него влияет ветровая и снеговая нагрузка, характерная для данной местности. Специальные таблицы содержат уже готовые расчетные данные, как сделать многоскатную крышу для различных регионов.
2. Высота конька. Определяется углом наклона и необходимой высотой потолка мансарды.
3. Размеры стропильных элементов. Для их определения нужно выяснить постоянные и временные нагрузки, оказывающие на них непосредственное воздействие. Во время вычисления потребуется использовать показатель суммарного веса всей крыши, включая кровельный пирог, перекрытие, опоры и мансардный пол. Обязательно учитывается снеговая нагрузка.
4. Число доборных деталей. В тех случаях, если стропила и другие элементы конструкции длиннее 6-ти метров, то система усиливается дополнительными элементами. Это позволяет сделать кровлю более прочной и устойчивой.

В результате расчетов получают чертежи устройства стропильной системы четырехскатной крыши, с реальными параметрами элементов и указанием их взаимного расположения.

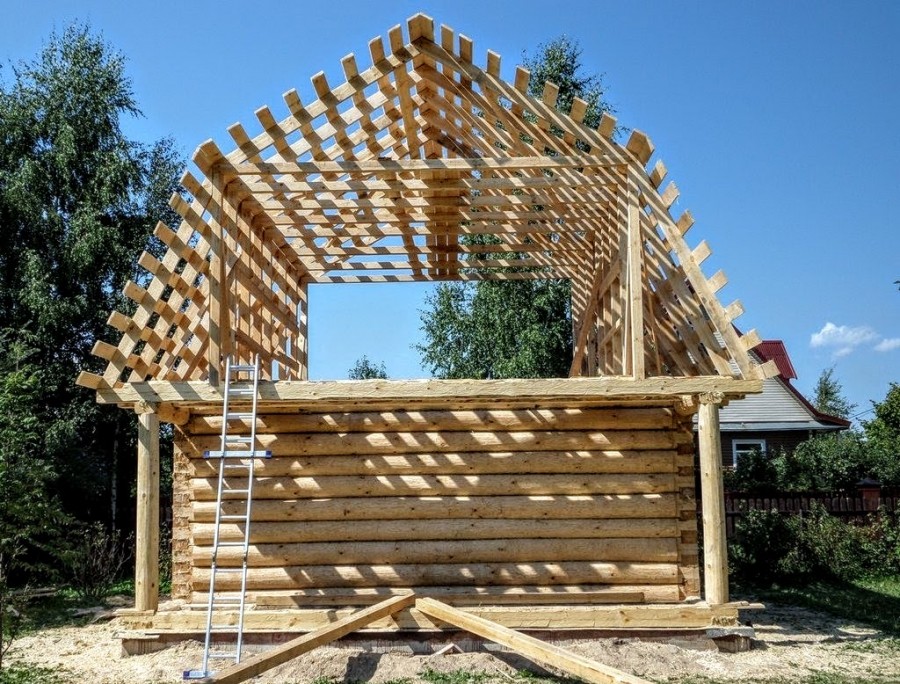

Устройство стропильной системы своими руками

Опорой четырехскатной крыши служит стропильная система: ее изготовляют в основном из древесины хвойных пород. Для защиты деревянных элементов их обрабатывают антисептиками и антипиренами.

Стропильная система включает в себя:

• Мауэрлат. Для изготовления этой опоры для распределения веса кровли по несущим стенами используется брус.
• Стойки. Установка этих вертикальных поддерживающих элементов осуществляется поверх лежня или балок перекрытия. Они оберегают стропильные ноги от прогибов.
• Стропильные ноги. При помощи диагональных стропил для четырехскатной крыши своими руками происходит формирование ребер вальмового ската. Одна их сторона устанавливается на конек, а вторая – на мауэрлат, под разными углами. Для определения вальмовой поверхности используются нарожники, фиксирующиеся на диагональные ноги. Трапециевидные скаты опираются рядовыми стропилами.
• Затяжки. Так называют расположенные в горизонтальном положении балки. Они служат для стягивания стропильных ног, чтобы стены дома не распирались.
• Подкос. Имеет угловое расположение по отношению к стропильным ногам. Таким образом достигается ликвидация прогиба, с упором подкосов на поверхность мауэрлата для четырехскатной крыши.
• Обрешетку. Поверх нее настилают кровельный материал. Мягкое и рулонное покрытие потребует обустройства сплошной обрешетки, а твердая облицовка монтируется на решетчатую конструкцию.

Что такое трапециевидный ребристый профиль крыши?

Трапециевидный профиль крыши имеет ребристый трапециевидный рисунок по всей панели. Это означает, что это четырехугольник (или четырехугольник — см. рис. 1), у которого всего одна пара параллельных сторон. Иногда трапециевидные крыши ошибочно называют профнастилом . Это неправильное название, поскольку гофрированный профиль имеет повторяющийся волнистый рисунок на своей поверхности. Трапециевидные ребристые крыши популярны среди производителей, потому что их форма делает их очень эффективными с точки зрения материалов (высокое соотношение прочности и веса).

Это делает профиль очень экономичным. Тени трапециевидной формы предлагают четкие линии независимо от того, установлены ли они вертикально, диагонально или горизонтально. Они также обладают хорошими конструктивными характеристиками и могут хорошо выдерживать расчетные нагрузки (например, снеговые и ветровые подъемы). Тем не менее, он не считается премиальным профилем из-за способа крепления.

Как правило, трапециевидные крыши крепятся лицевым или сквозным креплением (так называемое открытое крепление) – это означает, что панели удерживаются на месте крепежными элементами, которые протыкают материал с помощью винтов с шайбами, закрепленных в конструкции. Расстояние между ребрами варьируется от 6 до 12 дюймов, и между ними могут быть крошечные «второстепенные ребра», которые помогают придать панели жесткость. Хотя на первый взгляд они могут выглядеть одинаково, точные размеры и углы варьируются от одного производителя к другому. Популярные во всем мире трапециевидные ребристые крыши дешевле, чем обычные кровельные профили со стоячим фальцем. Существуют профили со стоячим фальцем, которые также заимствуют преимущества трапециевидной формы. Фактически, они являются отраслевыми стандартами для больших зданий благодаря экономической эффективности трапециевидной геометрии ребер.

Рисунок 1

Существует превосходная аналогия, чтобы использовать для объяснения хороших структурных характеристик профиля трапезоидной грудной кровли. Рассмотрим древние пирамиды. Форма пирамиды — это не что иное, как трапеция со срезанной вершиной. Пирамиды буквально выдержали испытание временем – на протяжении тысячелетий. Прочная конструкция пирамид доказывает, что форма способствует распределению нагрузки, создавая более устойчивую опорную конструкцию.

PRONUNCIATION: \ ˈtra-pə-ˌzȯid-al

PART OF SPEECH: Adjective

ПРЕДЛОЖЕНИЕ: //  Конструкция трапециевидной крыши в сочетании с RibBracket™ I-IV обеспечивает достаточное пространство для прокладки проводов во время установки солнечной фотоэлектрической батареи.

СИНОНИМЫ И РОДСТВЕННЫЕ СЛОВА: R-панель, трапециевидное ребро

ДЕЛАЕТ S-5! ПРЕДЛАГАЕМ КРОНШТЕЙНЫ ДЛЯ КРЕПЛЕНИЯ К ТРАПЕЦИОНАЛЬНОМУ ПРОФИЛЮ КРЫШИ?:  Обязательно!

РИББРАКЕТ™ I-IV:  S-5! предлагает лучшее солнечное решение для подавляющего большинства трапециевидных форм крыш. RibBracket поставляется в четырех вариантах ширины, что позволяет регулировать трапециевидную форму различной ширины. («Ножки» также изгибаются, чтобы приспосабливаться к различным размерам и углам). Посетите С-5! веб-сайт  , чтобы узнать больше о конкретных профилях швов, к которым подходит каждый кронштейн.

Ниже вы найдете габаритные чертежи S-5! Ребро. Конструкция нашего кронштейна с более высоким профилем также обеспечивает достаточное расстояние между крышей и солнечными модулями. Его четыре точки крепления служат для увеличения его удерживающей силы. В то время как другие продукты крепятся прямо к верхней части трапециевидного профиля, RibBracket крепится к боковым стенкам, обеспечивая гораздо большую удерживающую способность для приложений с прямым креплением. А верхний слот предусматривает «подгонку» выравнивания модулей при установке.

Узнайте больше о RibBracket™ I-IV

ТОЛЬКО ДЛЯ ПРЯМОГО КРЕПЛЕНИЯ SOLAR: S-5! RibBracket предназначен для установки на наиболее распространенные трапециевидные кровельные профили с открытым креплением в Северной Америке. Нет необходимости в грязных герметиках. Кронштейн имеет двойное уплотнение с резиновой прокладкой из EPDM уже внутри основания кронштейна и защищен от воздействия УФ-излучения. Специальные винты с шайбами ​​из EPDM, поставляемые вместе с RibBracket, завершают сборку с двойным уплотнением.

Learn More about the RibBracket™

Trapezoidal Roof Profile with RibBracket™ and PVKIT™ 2.0

S-5! также предлагает два других продукта, которые являются основными решениями для монтажа солнечных фотоэлектрических систем: SolarFoot™ и ProteaBracket™ . Используйте SolarFoot для крепления солнечных панелей на рельсах. Он совместим с любой «L-Foot». Хотите продукт, который делает все это? Полностью регулируемый S-5! ProteaBracket можно использовать как для прямого крепления с помощью PVKIT™, так и для крепления на боковых и нижних направляющих. L-образная опора никогда не требуется — в ProteaBracket входит полностью универсальная опора. И все С-5! продукты полностью протестированы под нагрузкой для инженерных приложений. Просто посетите наш веб-сайт или спросите одного из наших дружелюбных технических специалистов!

С-5! SolarFoot™

S-5! ProteaBracket™

ЧТО О СТАЛЬНЫХ ТРАПЕЦОИДАЛЬНЫХ КРОВЕЛЬНЫХ ПРОФИЛЯХ? Рассмотрим зажим S-5-V . Этот зажим предназначен для двойного сложения или трапециевидной защелки  (вертикального) стоячего шва. S-5-U и S-5-V  Mini — это два других универсальных хомута, которые мы предлагаем для этого типа профиля крыши. Этот зажим подходит для вертикальных швов, а также для горизонтальных швов. Кроме того, S-5-H , H-90 и S-5-U  , а также соответствующие им мини-версии подходят к вариантам трапециевидного профиля ребер.

https://www.s-5.com/products/clamps-brackets/clamps/

RibBracket™

Ribbracket I-IV ™

S-5-U Зажимы

S-5-V

S-5-H Зажимы

ProteaBracket™

SolarFoot™

S-5! Солнечные решения PVKIT™

Передовой опыт 2019 г. для солнечных и металлических крыш с открытым крепежом

Что такое гофрированная металлическая кровельная панель?

Quick  Возврат инвестиций, ожидаемый от проекта McElroy Solar Mounting

Слово недели: что включено в список UL?

Слово недели: что такое фотогальваническая солнечная технология?

Трапециевидная | Металлическая кровля | Европлакат

• Перейти к:
• Технические и загружаемые материалы
• устойчивость
• Услуги

Европлакат_Крыша_Профиль_Трапеция_32_1000_1F

Трапециевидные кровельные листы Euroclad представляют собой легкий гофрированный кровельный профиль.

Профильные листы обычно изготавливаются из стали с покрытием, но могут также поставляться из алюминия и иметь уплотнения из мастики, расположенные на торцах и боковых нахлестах. Крепления расположены обычно через «поддон» профиля, а не через гофр.

• Профилированные кровельные листы обычно лучше всего подходят для готовых крыш с уклоном более 4°. Их также можно использовать для изогнутых крыш с бочкообразным сводом в некоторых Elite Systems
.
• Какими бы ни были требования, изделия из трапециевидного листа Euroclad изготавливаются в соответствии с применимыми стандартами
.
• В системах Euroclad Elite 1 и 2 используются наружные листы трапециевидного профиля
.

Параметры продукта

32-167-1000 — Профиль крыши — сталь или алюминий

Ширина крышки	1000 мм
Шаг профиля	167 мм
Глубина профиля	32 мм
Ширина короны	23 мм
Ширина долины	94 мм
Ширина ребра	73 мм
Интернет	39 мм
Перекрытие	См. чертеж конкретного профиля
Подложка	См. специальный профильный чертеж

32-200-1000 MW5 — Профиль крыши — сталь или алюминий

Также доступны с обжимными желобами.

38-152-914 — Профиль крыши — сталь или алюминий

Ширина крышки	914 мм
Шаг профиля	152 мм
Глубина профиля	38 мм
Ширина короны	19 мм
Ширина долины	82 мм
Ширина ребра	70 мм
Интернет	45 мм
Перекрытие	См. чертеж конкретного профиля
Подложка	См. специальный профильный чертеж

Допуски на размеры согласно:
BS EN 508-1 для стали
BS EN 508-2 для алюминия

Таблицы ветровой нагрузки / Спецификации

Европлакат_Трапециевидный_32-167-1000-Крыша_Профиль_Алюминий

Скачать Скачать

Euroclad_Trapezoidal_32-167-1000-Roof_Profile_Steel

Скачать Скачать

Euroclad_Trapezoidal_38-152-914-Roof_Profile_Aluminium

Скачать Скачать

Euroclad_Trapezoidal_38-152-914-Roof_Profile_Steel

Скачать Скачать

Euroclad_Trapezoidal_32-200-1000 MW5R- Roof_Profile_Aluminium

Скачать Скачать

Euroclad_Trapezoidal_32-200-1000 MW5R-Roof_Profile_Steel

Скачать Скачать

Euroclad_Trapezoidal_32-200-1000 MW5RS-Roof_Profile_Aluminium

Скачать Скачать

Euroclad_Trapezoidal_32-200-1000-MW5RS-Roof_Profile_Steel

Скачать Скачать

Файлы дизайна — Детали

Euroclad_Trapezoidal_32-200-1000-MW5-1F-Roof_Profile

Скачать Скачать

Euroclad_Trapezoidal_32-200-1000-MW5-1FS-Roof_Profile

Скачать Скачать

Euroclad_Trapezoidal_32-200-1000-MW5-1F-Roof_Profile

Скачать Скачать

Euroclad_Trapezoidal_32-200-1000-MW5-1FS-Roof_Profile

Скачать Скачать

Планета Страстная

Наш подход к устойчивому развитию

Euroclad Group стремится к постоянному совершенствованию, стремясь производить и поставлять наиболее экологически ответственную и устойчивую продукцию.
