Трапециевидная крыша: Профили трапециевидные: особенности монтажа крыши

Профили трапециевидные: особенности монтажа крыши

• — Гнутые листы соответствующих размеров — занимают большую часть крыши.
• — Изогнутые карнизы, монтируются на крыше, чтобы дождевая вода стекала с крыши в желоб.
• — Шайбы или калотты, необходимы для резьбового соединения, благодаря им усиление давления может быть равномерно распределено по всей площади.
• — Специальные болты для трапециевидных листов с очень острым наконечником. Они идеально подходят для легкого прокола листов.
• — Угловые панели, представляющие собой боковую часть крыши на наклонах.
• — Изогнутый коньковый лист, образующий кончик крыши.
• — Резиновые профильные заполнители — необходимы в качестве принадлежностей. Они устанавливают соединения в местах перекрытия трапециевидных листов.
• — Водосточные желобы и держатели желобов отводят дождевую воду.
• — В дополнение к основным материалам, вам потребуются инструменты: плоскогубцы, аккумуляторный гайковерт, прочные перчатки, винты, устройства для обрезки.

Трапециевидная форма торца является тезкой листового металла, известного как шведский лист. Он изготовлен из многослойной стали или алюминия и поэтому особенно хорошо защищен от воздействия окружающей среды. Вы можете выбрать из различных профилей, поэтому так много различных строительных проектов могут быть реализованы совместно с трапециевидными листами. Чем выше профиль, тем больше стабильность. Особенно при перекрытии широкополосных конюшен, цехов или промышленных зданий. В этом случае эффективный монтаж и прочная конструкция играют важную роль. Тем не менее, трапециевидный лист также подходит для небольших проектов.

• — недорогой,
• — долговечный,
• — универсальный,
• — легкий вес,
• — атмосферостойкий,
• — легко и быстро монтируемый.

• — местные строительные нормы и правила должны соблюдаться,
• — очень шумно под дождем.

Оцинкованный стальной лист обеспечивает хорошую антикоррозионную защиту и может быть окрашен по желанию. Однако в местах прокола трапециевидный лист теряет свою антикоррозионную защиту. Горячекатаный алюминий нержавеющ в местах установки, но он чувствителен к царапинам. Нержавеющая сталь непригодна из-за нечувствительности и грузоподъемности. Она подходит для дополнительных кровельных сооружений, таких как фотоэлектрические модули.

При обрезке трапециевидного листа избегайте использования углового шлифовального прибора! Режущие кромки могут отжигаться и разрушать покрытие профильных пластин.

Установка трапецеидальной крыши

Измерьте обе диагонали поверхности крыши и посмотрите, под прямым ли углом крыша. Выровняйте наклонную поверхность, слегка смещая ее между листами или регулируя края с помощью наклонных разрезов.

Можно изготовить необходимые профильные плиты из профнастила на заказ или приобрести стандартных размеров. Если вы хотите обрезать их для конструкции кровли самостоятельно, используйте для стальных пластин с профилем электрические ножницы или круглую пилу с высокой скоростью вращения и подходящим пильным полотном.

Убедитесь в том, что оплетенные металлические стружки быстро удалены с трапециевидных листов. В случае загрязнения, очистите. Чтобы избежать деформации и повреждения, носите профильные пластины один за другим и всегда попарно.

Если профиль пластины не превышает шести метров в длину, вилочный погрузчик может быть использован для выгрузки. При более длинных вариантах, до десяти метров, следует использовать краны. Для этого необходимы грузоподъемные детали. Тем не менее, это не будет уместным в частном использовании.

Обратите внимание на наклон крыши, он особенно важен для крыш из листового металла, чтобы предотвратить ржавчину при стоячей воде. Поэтому не следует использовать листы трапецеидальной формы для плоских или слабонаклонных профилей крыш. Уклон должен быть не менее трех процентов, рекомендуется пять. Так грязь, листва или что-то подобное в случае дождя смываются сами по себе.

Держатели желоба для крыши монтируются в коньковые балки. Желоб затем вставляется и фиксируется, загнув выступы на держателе. Над ним идет карниз. Он прочно прибивается или привинчивается к пластинкам.

Профильный наполнитель изготовлен из пенопласта. Листы должны выступать чуть более половины над дождевым желобом и обязательно крепиться с помощью шайб, чтобы монтажные винты не вырывались при порывах бури.

После полного резьбового соединения, обработайте трапецеидальные листы плоскогубцами. При этом согните их вертикально вниз, чтобы осадки не попали в желоб. Только после этого установите верхний заполнитель профиля. Поместите коньковый лист на место и закрепите его. Затем вы одеваете наклонную крышу с помощью дверных проемов.

При креплении профилей необходимо установить под винтами предварительно окрашенные алюминиевые крепежные скобы. Это позволит избежать деформации профильных панелей и проникновения воды через винты в крышу.

Крыша частного дома: виды, конструкции и фото

Строительство своими руками поможет существенно снизить стоимость как отдельного этапа работ, так и всего проекта в целом. Крыша является масштабной конструкцией, поэтому на её возведение уходит существенная часть бюджета застройки. Для сокращения затрат можно отказаться от услуг строительной бригады и сделать всё самостоятельно. Чтобы иметь представление о предстоящем объёме работ, достаточно ознакомиться с разновидностями кровли, их назначением и особенностями.

Какую построить крышу будет проще и экономичнее

В зависимости от установки конструкции крыша может быть плоской, когда угол наклона не превышает 12 градусов, и скатной — наклон превышает обозначенную величину. Плоские кровли сооружаются с уклоном в 1–3 градуса, чего будет достаточно, чтобы своевременно отвести влагу с поверхности. В целом этапы возведения плоских сооружений сходны, различия имеются только в их обустройстве. В зависимости от очерёдности укладки утеплителя и слоя гидроизоляции существуют обычные и инверсионные крыши. Второй вариант отличается тем, что монтаж водонепроницаемого утеплителя осуществляется поверх гидроизоляции.

Несущий каркас плоской кровельной системы собирается из монолитного железобетона, металлопрофиля и металлических балок или деревянных стропил. Для экономии пространства плоские крыши успешно используются для отдыха, когда они застилаются специальным покрытием или засеиваются травой. Ухаживать за газоном очень просто — трава поливается как обычные растения, а земля на зиму переносится в тёплое помещение. Создать зелёные лужайки не составит труда, важно только помнить о необходимости устройства гидроизоляционной полимерной мембраны, стоимость которой достаточно высока.

Иметь цветущую поляну над головой, конечно, интересно, но более практичным вариантом кровли считается скатная конструкция. Среди ярких преимуществ такой крыши — возможность естественной очистки от снежных масс и влаги благодаря большому углу ската, а также высокая надёжность по сравнению с плоской поверхностью. Здесь появляется свободное пространство, которое может служить мансардой или чердаком. Отрицательными моментами при строительстве скатной конструкции являются высокая стоимость материалов и сложность выполнения ремонта в случае появления дефектов.

Особенности двускатной (шипцовой) крыши

Эта форма считается наиболее распространённой, что объясняется её эффективностью для отвода влаги от выпавших осадков. Сделать односкатную и двускатную кровлю одинаково просто, при этом постройка будет прочной, если оборудовать её замкнутой стропильной системой. Схема двускатной крыши доступна для понимания даже начинающими мастерами, а материала на неё потребуется минимальное количество. Размещение оконных проёмов во фронтонах целесообразнее их установки на скатах, поэтому оборудование мансарды не вызовет трудностей.

Форма крыши не обязательно должная быть симметричной — при желании уклон скатов можно сделать разным, от этого будет зависеть и планировка внутренних помещений. Если же план дома предполагает форму, отличную от прямоугольника, то крыша будет ещё более сложной формы.

У двускатной кровли могут быть:

• наклонные и висячие стропила;
• неравномерные углы наклона;
• различные по размеру карнизные свесы.

Двускатная конструкция сооружается в два этапа:

1. Сначала поверх несущих балок строится обрешётка.
2. После этого осуществляется монтаж кровельного покрытия. Для сборки обрешётки и стропил подбираются доски и брусья, а также болты, гвозди или специальные соединительные элементы в качестве крепежа. Стропила могут быть изготовлены и из металлических профилей, подходящих для покрытия больших пролётов без дополнительного применения подкосов и стоек.

Не нужно беспокоиться о сложности работы с металлическими конструкциями: на промышленных предприятиях их изготавливают с высокой точностью, поэтому они легко монтируются даже непрофессиональными застройщиками. Единственным недостатком таких элементов является большой вес, что вызывает трудности для подъёма на крышу, а также увеличивает нагрузку на несущую конструкцию дома во время эксплуатации.

Видео: стропильная система двускатной крыши

Подробнее о самостоятельном строительстве двухскатной крыши мы рассказывали ранее в этой статье, обязательно прочитайте!!!

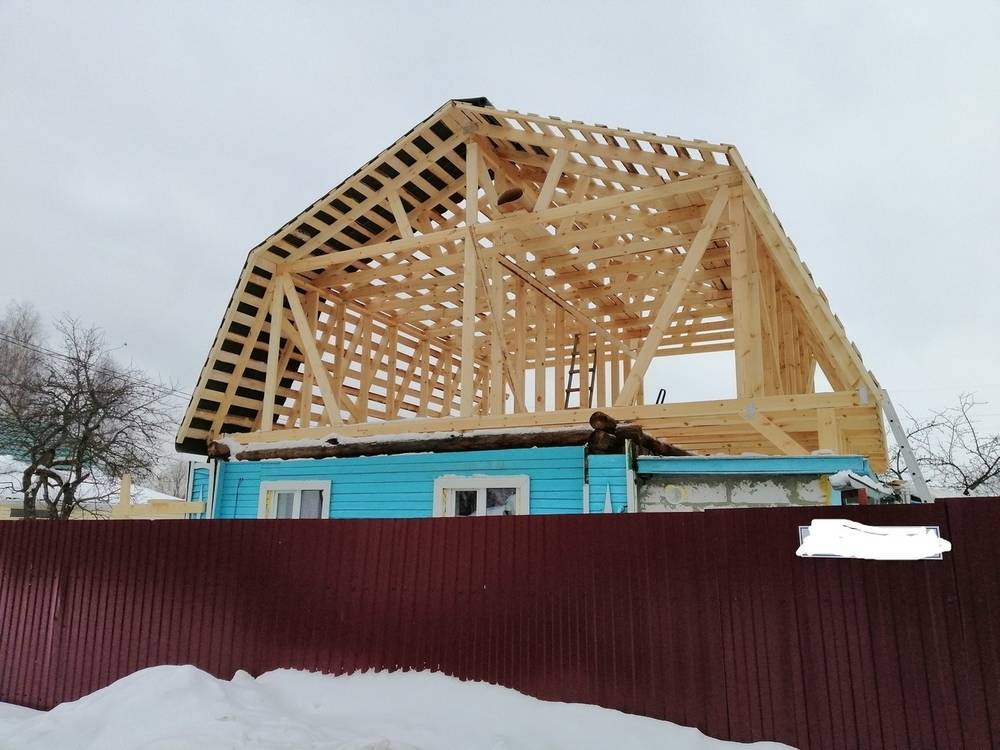

Устройство мансардной кровельной системы

Мансардная крыша может быть любой формы и типа, главное — это наличие ломаного ската, увеличивающего высоту внутреннего помещения. Благодаря такому решению удаётся минимизировать угол наклона потолка в будущих комнатах. Наличие ломаного стропильного контура характерно для крыши любой разновидности: двускатной, вальмовой и других.

В мансардной кровле верхняя и нижняя балки стропил связаны вместе — так создаётся высокопрочная конструкция при незначительном уменьшении сечения каркасных частей. Строительство несущей системы такой крыши в отличие от каркасов с прямым скатом несколько сложнее, а большая площадь кровли сказывается на увеличении стоимости. Однако все дополнительные расходы окупаются за счёт получения большей жилплощади.

Поскольку мансарда устраивается сразу над помещениями нижнего пояса, то на одном из этапов работ выполняется укладка межэтажного перекрытия, заменяющего кровельную стяжку. Если неправильно рассчитать схему проекта по параметрам дома, то по высоте мансардное помещение будет намного ниже остальных. Чтобы этого избежать, при возведении современных домов чердаки обустраиваются крышей с прямой линией, а не ломаной. Такой вариант обеспечивает расположение стен мансардных комнат под острым углом.

Видео: устройство мансардной крыши

Возведение вальмовой крыши

Особенность вальмовой конструкции заключается в замещении фронтонов двумя скатами в виде треугольника, тогда и сами скаты называются вальмами. Верх скатов оборудуют слуховыми окнами. Сложность выполнения работы и необходимость точно следовать требованиям проекта исключают возможность самостоятельного строительства. Несмотря на дополнительные расходы на оплату услуг профессиональной бригады, можно быть уверенным в высокой прочности системы и её устойчивости к воздействию климатических факторов.

В этом случае неизбежны затраты и на кровельное покрытие, но при выборе экономичных материалов типа шифера или ондулина можно сделать крышу даже экономичнее двускатной. Благодаря оборудованным скатам, по всему периметру строения можно сделать несколько навесов, которые защищали бы стены от дождя и снега. Что касается полезной площади чердака, то вальмовая конструкция уступает кровлям другой формы.

Вальмовые крыши представлены разнообразными вариациями:

Ещё одним неудобством при монтаже может быть установка окон в готовые скаты с уложенным кровельным материалом. Даже во время их эксплуатации возникают сложности, чего нельзя сказать о конструкциях, оборудованных во фронтонах.

Вальмовая крыша: что это такое, виды конструкций, фото

Видео: как поставить стропильную систему вальмовой крыши

Устройство полувальмовой крыши

Как уже ранее было сказано, полувальмовая кровля сходна с двухскатной и с вальмовой крышами. Внешними отличительными признаками конструкции выступает трапециевидная форма торцевых фронтонов, покрытых полувальмами. Крыша вполне может быть оборудована окном на фронтоне, при этом полувальмы придают уникальность дизайна всему сооружению.

Интересной по внешнему исполнению может быть полувальмовая крыша, в которой скат перекрывает нижнюю фронтонную часть. Такое расположение позволяет привести оставшуюся часть фронтона к правильной треугольной форме с возможностью установки слухового окна. В частных домах нередко можно увидеть необычные полувальмовые крыши с очень интересным внешним видом.

Особенности оборудования шатровой крыши

Шатровая конструкция выступает своего рода разновидностью вальмовой кровли и подходит для монтажа на домах с правильной многоугольной или квадратной формой. При грамотной установке симметричность скатов постройки получается поразительная. В этом случае отпадает необходимость возведения конькового элемента, а все её скаты, которых может быть от трёх и более, соединяются в одной точке. Что касается эксплуатации, то такая крыша зарекомендовала себя в качестве устойчивой и надёжной конструкции.

Перед сборкой шатровой кровли проводится масштабная работа по расчёту материалов и созданию проекта, реализацией которого могут заниматься исключительно профессионалы.

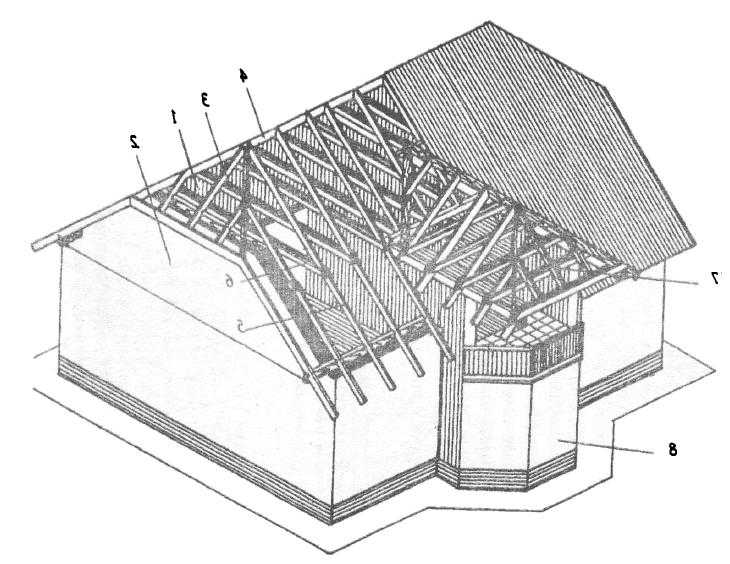

Устройство многощипцовой кровли

Если здание имеет сложную многоугольную форму, то для него, как правило, строят многощипцовую крышу. Сложность таких конструкций обусловлена необычной стропильной системой, но если проект будет грамотно составлен и правильно реализован, то может получиться уникальное сооружение.

Структура такой крыши представлена несколькими элементами, не используемыми в формах других конструкций:

• щипцами;
• ендовами в большом количестве;
• фронтонами;
• разжелобками.

Дождевая и талая вода легко удаляется с такой кровли без каких-либо дополнительных усилий, что обеспечивается благодаря скатной системе, где кровельные элементы установлены под наклоном к наружным стенам.

Щипец — это верхняя стеновая часть, которую ограничивают два кровельных ската, при этом снизу она не отделена карнизом, как это бывает на фронтонах. Ендова используется в качестве внутренних стыковых углов. В состав щипцовой крыши независимо от конфигурации входят плоскости, точка опоры которых обозначена на одном уровне стены. Для их ограничения с торцовой части устанавливаются фронтоны или щипцы.

Строительство многощипцовой крыши для неопытных мастеров станет практически невыполнимой задачей, поскольку для устройства её системы из наслонных и висячих стропил важно точно рассчитать сечение элементов и установить рёбра жёсткости. Для этого потребуется не только терпение, но и наличие навыков подобной работы.

Самым простым способом монтажа многощипцовой конструкции будет устройство двух двускатных кровель, объединённых под прямым углом. Если смотреть на такую крышу сверху, то она будет представлять собой крестообразную фигуру. Если на одном здании построить нескольких элементов с двускатными конструкциями, объединёнными в одну композицию, то внешне такое сооружение будет иметь ещё более необычный дизайн.

Видео: крепление стропил к ендове многощипцовой крыши

Система купольной крыши

При строительстве частных домов крыши купольной и конической формы используются редко. Как уже понятно из названия, такая конструкция имеет округую форму, но накрывается ей не всё помещение, а только какие-то отдельные его части. Так, купольную кровлю хорошо возводить на веранде или декоративных башнях.

Возводится купольная крыша на основе изогнутого каркаса, а в качестве кровельного покрытия в этом случае допускается исключительно мягкий материал типа стеклоизола, рубероида, битумной черепицы, либо гибкий — оцинкованная металлочерепица, пластик. Часто такими кровлями украшают свои дома поклонники старинного стиля с хорошим достатком.

Основные составляющие элементы кровельной конструкции

Строительство крыши производится в несколько этапов, основными среди которых является:

• создание стропильной системы;
• обустройство обрешётки;
• монтаж ограждений.

К дополнительным элементам относятся наклонные части (скатные поверхности, рёбра), горизонтальные детали (коньки, ендовы). Нижний край ската, как правило, оборудуется желобами. Каркас крыши полностью деревянный и складывается из мауэрлата, стропильной системы, основной и обязательной обрешётки, затяжки, стоек и подкосов. По мере готовности скелета крыши, на него укладывается кровельное покрытие.

Стропильная система должна быть долговечной, прочной и при этом обладать небольшим весом, поэтому для её устройства подбирают древесину хвойных пород. Особый состав такого дерева обеспечивает дополнительную защиту от гниения.

Для опоры стропил служит мауэрлат — толстый брус, установленный поверх несущих стен дома на двух его сторонах. В качестве крепёжных элементов используются металлические болты, шпильки или проволока. Поскольку мауэрлат в последующем соединяется со стропильным каркасом, то качество крепления должно быть наилучшим. Для изоляции деревянных деталей используется любой подходящий материал, как правило, рубероид. Так брус прослужит дольше и сохранится лучше. Средняя толщина мауэрлата составляет 15 см и выше по его меньшей стороне.

Крыша дома устанавливается в постепенно, и каждый её элемент при взаимодействии друг с другом создаёт основу устойчивого каркаса. Незначительная ошибка на любом из этапов работы может сказаться на качестве всего проекта по обустройству кровли.

Что нужно знать при установке стропильной системы

Стропила выступают основной опорой для обрешётки и, следовательно, самой кровли, уложенной поверх неё. В зависимости от конфигурации стропильная система монтируется висячей или наслонной. Рассмотрим основные элементы каждой из них.

Наслонные стропила:

• используются при наличии в доме опорных стен или перегородок;
• монтируются при расстоянии от одного пролёта крыши до другого в пределах 4–6 м и оборудуются дополнительными опорами, если пролёты намного шире;
• представлены двумя стропильными ногами, опирающимися на мауэрлат и соединяющимися на коньковом брусе. В качестве соединительных элементов применяются ригели;
• изготавливаются из материала сечением от 5 см и более. Промежуток от одного стропила до другого составляет 1–1,5 м. Для дополнительной опоры под стропильными ногами фиксируются подпорки из дерева.

Висячие стропила:

• монтируются, если между стенами нет перегородок, а пролёт кровельной конструкции составляет более 7 м;
• незаменимы в строительстве мансарды, когда установка перегородок под стропильным каркасом нецелесообразна;
• представлены в виде двух стропильных ног, которые соединяет горизонтальная затяжка, укреплённая вертикальной стойкой и наклонными подкосами;
• не нуждаются в дополнительном усилении за счёт опоры затяжки к мауэрлату.

Обустройство обрешётки и укладка покрытия

Стропильная система сверху обшивается обрешёткой — она служит своего рода подложкой для кровельного материала. Выбор типа обрешётки зависит от того, какое покрытие используется, и может быть сделан в пользу сплошной или разреженной конструкции.

При использовании рулонных кровель, мягких покрытий, черепицы и других штучных материалов подойдёт сплошная обрешётка. Деревянные доски укладываются с шагом не более 10 мм. Сплошная конструкция будет практичнее, если сделать её в два слоя, а между ними проложить гидроизоляционную прокладку из рубероида, изопласта или других рулонных покрытий. При правильном оборудовании прослойки гарантируется защита крыши от проникновения осадков и воздействия ветра.

Обустройство разреженной обрешётки осуществляется под листовую кровлю — металлочерепицу, шифер, профлист, ондулин. Высокая нагрузка от такого материала требует укладки бруса толщиной от 2–3 см, при этом расстояние между элементами конструкции должно быть до 60 см. Все деревянные части для защиты от гниения необходимо обработать специальными средствами.

Как только с укладкой обрешётки будет закончено, можно приступать к монтажу кровельного материала. Если требуется дополнительное утепление подкровельного пространства, то допускается монтаж твёрдых утеплителей — подойдёт экструдированный пенополистирол или пенопласт, а также мягкие материалы, например, минеральная вата. Обязательным условием выполнения утепления выступает обустройство пароизоляционного и гидроизоляционного слоя.

Видео: монтаж обрешётки под профнастил

Уникальная конструкция: сложная крыша

Для определения разновидностей крыш, относящихся к сложным, достаточно обратиться к нормативно-правовой базе. Так, СНБ ГЭСН 121.11 описывает особенности кровельных конструкций, представленных по степени сложности в трёх вариантах:

1. Простая крыша — поверхность распределена таким образом, что 100 м² оборудовано 1–2 скатами.
2. Крыша средней сложности — на каждые 100 м² установлено 2–5 скатов.
3. Сложная конструкция — крыша с большим количеством скатных элементов (на 100 м² более 5).

Помимо количества скатов для полного определения степени сложности кровельной конструкции важно учитывать и её форму. В ЕНиР 7 указывается, что любая криволинейная конструкция (купольная, сводчатая, шатровая), на которой совмещаются разные элементы, занимающие более 10% от её площади, является сложной.

Объединив вышеизложенную информацию в одно определение, можно сказать, что для сложной кровли характерно наличие 5 и более скатов или криволинейная поверхность с меньшим количеством скатов.

Обладая привлекательным дизайном, сложная кровля должна справляться со своим прямым назначением — защищать помещения от негативного воздействия внешних условий, не пропускать тепло из дома наружу. Несмотря на кажущуюся простоту, работа по обустройству таких крыш очень трудоёмка и требует максимального профессионализма. При самостоятельном строительстве не гарантируется пригодность кровельных конструкций к дальнейшей эксплуатации, а также есть вероятность столкнуться с лишними расходами материала. Неправильно собранная кровля потребует дополнительного ремонта и новых вложений.

Красивое жилище является показателем статуса его обитателей, поэтому хороший надёжный дом с практичной крышей не только простоит многие годы без повреждений от протекающей сверху воды, но позволит продемонстрировать хороший вкус и достаток своего владельца.

Что такое трапециевидный ребристый профиль крыши?

Трапециевидный профиль крыши имеет ребристый трапециевидный рисунок по всей панели. Это означает, что это четырехугольник (или четырехугольник — см. рис. 1), у которого всего одна пара параллельных сторон. Иногда трапециевидные крыши ошибочно называют профнастилом . Это неправильное название, поскольку гофрированный профиль имеет повторяющийся волнистый рисунок на своей поверхности. Трапециевидные ребристые крыши популярны среди производителей, потому что их форма делает их очень эффективными с точки зрения материалов (высокое соотношение прочности и веса).

Это делает профиль очень экономичным. Тени трапециевидной формы предлагают четкие линии независимо от того, установлены ли они вертикально, диагонально или горизонтально. Они также обладают хорошими конструктивными характеристиками и могут хорошо выдерживать расчетные нагрузки (например, снеговые и ветровые подъемы). Тем не менее, он не считается премиальным профилем из-за способа крепления.

Как правило, трапециевидные крыши крепятся лицевым или сквозным креплением (так называемое открытое крепление) – это означает, что панели удерживаются на месте крепежными элементами, которые протыкают материал с помощью винтов с шайбами, закрепленных в конструкции. Расстояние между ребрами варьируется от 6 до 12 дюймов, и между ними могут быть крошечные «второстепенные ребра», которые помогают придать панели жесткость. Хотя на первый взгляд они могут выглядеть одинаково, точные размеры и углы варьируются от одного производителя к другому. Популярные во всем мире трапециевидные ребристые крыши дешевле, чем обычные кровельные профили со стоячим фальцем. Существуют профили со стоячим фальцем, которые также заимствуют преимущества трапециевидной формы. Фактически, они являются отраслевыми стандартами для больших зданий благодаря экономической эффективности трапециевидной геометрии ребер.

Рис. идально-реберный профиль крыши. Рассмотрим древние пирамиды. Форма пирамиды — это не что иное, как трапеция со срезанной вершиной. Пирамиды буквально выдержали испытание временем – на протяжении тысячелетий. Прочная конструкция пирамид доказывает, что форма способствует распределению нагрузки, создавая более устойчивую опорную конструкцию.

Слово «Деконструкция»

Слово недели: «Трапеция»



ˈN 9003 PRO 9000 tra-pə-ˌzȯid-al

ЧАСТЬ РЕЧИ: Прилагательное

ПРЕДЛОЖЕНИЕ: //  Конструкция трапециевидной крыши в сочетании с RibBracket™ I-IV обеспечивает достаточное пространство для прокладки проводов во время установки солнечной фотоэлектрической батареи.

СИНОНИМЫ И РОДСТВЕННЫЕ СЛОВА: R-панель, трапециевидное ребро

ДЕЛАЕТ S-5! ПРЕДЛАГАЕМ КРОНШТЕЙНЫ ДЛЯ КРЕПЛЕНИЯ К ТРАПЕЦИОНАЛЬНОМУ ПРОФИЛЮ КРЫШИ?:

Обязательно!

РИББРАКЕТ™ I-IV:  S-5! предлагает лучшее солнечное решение для подавляющего большинства трапециевидных форм крыш. RibBracket поставляется в четырех вариантах ширины, что позволяет регулировать трапециевидную форму различной ширины. («Ножки» также изгибаются, чтобы приспосабливаться к различным размерам и углам). Посетите С-5! веб-сайт  , чтобы узнать больше о конкретных профилях швов, к которым подходит каждый кронштейн.

Ниже вы найдете габаритные чертежи S-5! Ребро. Конструкция нашего кронштейна с более высоким профилем также обеспечивает достаточное расстояние между крышей и солнечными модулями. Его четыре точки крепления служат для увеличения его удерживающей силы. В то время как другие продукты крепятся прямо к верхней части трапециевидного профиля, RibBracket крепится к боковым стенкам, обеспечивая гораздо большую удерживающую способность для приложений с прямым креплением. А верхний слот предусматривает «подгонку» выравнивания модулей при установке.

С-5! РеброКронштейн I	С-5! Ребристый кронштейн II
С-5! Ребристый кронштейн III	С-5! Ребристый кронштейн IV



Узнайте больше о RibBracket™ I-IV

ТОЛЬКО ДЛЯ ПРЯМОГО КРЕПЛЕНИЯ SOLAR: S-5! RibBracket предназначен для установки на наиболее распространенные трапециевидные кровельные профили с открытым креплением в Северной Америке. Нет необходимости в грязных герметиках. Кронштейн имеет двойное уплотнение с резиновой прокладкой из EPDM уже внутри основания кронштейна и защищен от воздействия УФ-излучения. Специальные винты с шайбами ​​из EPDM, поставляемые вместе с RibBracket, завершают сборку с двойным уплотнением.

---

Узнайте больше о RibBracket™

Трапециевидный профиль крыши с RibBracket™ и PVKIT™ 2.0

0 9003 9003 Кронштейн™

S-5! также предлагает два других продукта, которые являются основными решениями для монтажа солнечных фотоэлектрических систем: SolarFoot™ и ProteaBracket™ . Используйте SolarFoot для крепления солнечных панелей на рельсах. Он совместим с любой «L-Foot». Хотите продукт, который делает все это? Полностью регулируемый S-5! ProteaBracket можно использовать как для прямого крепления с помощью PVKIT™, так и для крепления на боковых и нижних направляющих. L-образная опора никогда не требуется — в ProteaBracket входит полностью универсальная опора.

И все С-5! продукты полностью протестированы под нагрузкой для инженерных приложений. Просто посетите наш веб-сайт или спросите одного из наших дружелюбных технических специалистов!

С-5! SolarFoot™

S-5! ProteaBracket™

---

ЧТО О СТАЛЬНЫХ ТРАПЕЦОИДАЛЬНЫХ КРОВЕЛЬНЫХ ПРОФИЛЯХ? Рассмотрим зажим S-5-V . Этот зажим предназначен для двойного сложения или трапециевидной защелки  (вертикального) стоячего шва. S-5-U и S-5-V

 Mini — это два других универсальных хомута, которые мы предлагаем для этого типа профиля крыши. Этот зажим подходит для вертикальных швов, а также для горизонтальных швов. Кроме того, S-5-H , H-90 и S-5-U  , а также соответствующие им мини-версии подходят к вариантам трапециевидного профиля ребер.

Вот два примера разновидностей стоячего фальца: трапециевидный двойной фальц и трапециевидный защелкивающийся профиль (рис. 2 и 3 соответственно). Рисунок 2 Рисунок 3



---

С-5! Непроникающие зажимы SSR

https://www.s-5.com/products/clamps-brackets/clamps/

---

Почему S-5! Хомуты — это правильный путь™ к  Монтаж практически любых предметов на трапециевидную крышу:



S-5! Совместим с трапециевидным ребристым профилем

RibBracket™

RibBracket I-IV™

S-5-U Зажимы

S-5-V Зажимы

9 S0004

-50H-3 9000 03 Зажимы

S-5- H-90  Зажимы

ProteaBracket™

SolarFoot™

S-5! Солнечные решения PVKIT™

---

Передовой опыт 2019 г. для солнечных и металлических крыш с открытым крепежом

Что такое гофрированная металлическая кровельная панель?

Quick  Возврат инвестиций, ожидаемый от проекта McElroy Solar Mounting

Слово недели: что включено в список UL?

Слово недели: что такое фотогальваническая солнечная технология?

Трапециевидные металлические кровельные панели MasterLok-90 и MasterLok-FS

Панели МЛФС механически фальцованы. Механические закаточные машины и ручные обжимные станки можно арендовать в компании Developmental Industries (DI) по адресу 9.0003  mcelroyseamers.com , веб-сайт, созданный специально для клиентов McElroy.

Загрузите нашу бесплатную электронную книгу

Заводская антиконденсативная мембрана

Кровельные панели MasterLok-90/MasterLok-FS с MoistureLok от McElroy предлагают отличный вариант для решения проблем с конденсацией.

Конструкция нашего продукта MoistureLok улавливает влагу, а затем выпускает ее обратно в воздух в виде естественной влажности, как только температура опускается ниже точки росы.

Технические характеристики и детали

Применяется на заводе для повышения герметичности

МЛ-90 1/4:12; МЛ-ФС 1/4:12

Может быть над сплошным настилом или открытым каркасом

Боссье-Сити, Луизиана; Клинтон, Иллинойс; Винчестер, Вирджиния; Эшберн, Джорджия

Система с механическим швом

Система защелкивания

MoistureLok доступен на MasterLok-90

Нефтяное консервирование является естественным явлением в металлических панелях и не является причиной брака панелей

Класс А

UL580 класс 90, ASTM E1592

АСТМ Е1680

АСТМ Е1646

УЛ2218
