Утепление стен из кирпича

Как сохранить тепло в доме? Учитывая, что около половины всех теплопотерь в здании происходит через наружные стены, разумнее именно здесь защитить жилище от промерзания.

Толщина стены из кирпича обычно лежит в пределах от 120 мм (полкирпича) до 800 мм (3 кирпича). Причем, 800 мм встречается совсем редко, чаще стены — до 510 мм толщиной (2 кирпича). По опыту расчетов (территориально – на площади бывшего СССР) нет регионов, в которых стены в 2 кирпича (510 мм) не нуждались бы в дополнительном утеплении. Таким образом, стандартную наружную стену из кирпича (120-510 мм) утеплять нужно практически всегда. Толщина утеплителя подбирается расчетом, в зависимости от климатической зоны стройки и толщины стены.

Если речь идет о кирпичном здании, вариантов утеплить стены не так много. Решение увеличить толщину стен из обычного полнотелого кирпича — не лучшее, поскольку значительно повышает затраты на создание фундамента, на работу каменщиков, а кроме того, «съедает» полезную жилплощадь, пагубно сказывается на эстетике, наконец, в холодных регионах это просто невозможно: чтобы получить требуемую теплотехнику, стены должны быть слишком толстыми.

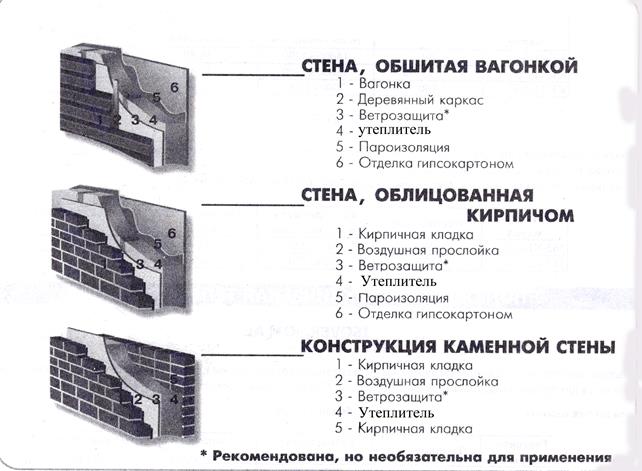

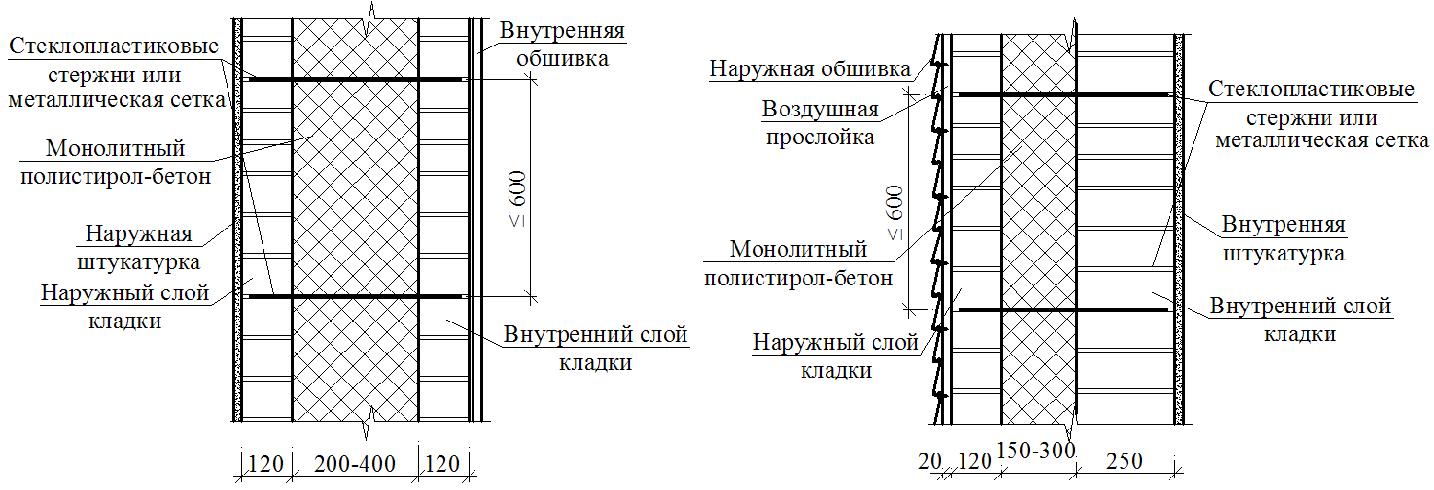

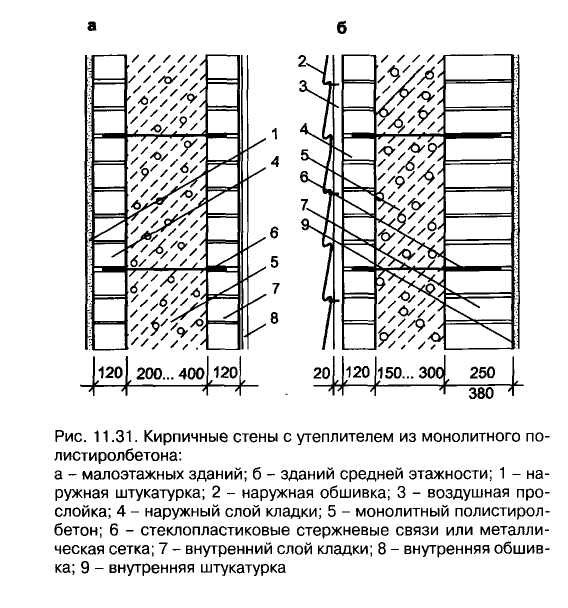

Более эффективный вариант — «внедрение» в конструкцию стены теплоизоляционного материала (как правило, минеральной ваты или пенополистирола). К недостаткам такого способа утепления можно отнести меньшую долговечность и экологическую чистоту стен, а в случае пенополистирола — еще и меньшую огнестойкость. В этой связи применение эффективного керамического кирпича позволяет беречь тепло, сохраняя все достоинства традиционного кирпичного дома: прочность, большой срок службы, пожарную безопасность, комфорт для его обитателей, обусловленный способностью стен уравновешивать колебания температур, поглощать шум, не впитывать вредные вещества из окружающей среды.

Для утепления кирпичной стены может применяться минвата, вата из стекловолокна, пенопласт, ЭППС, различные насыпные утеплители (перлит, вермикулит, насыпное пеностекло). Выбор утеплителя и его плотности будет зависеть от того, какая схема утепления применена.

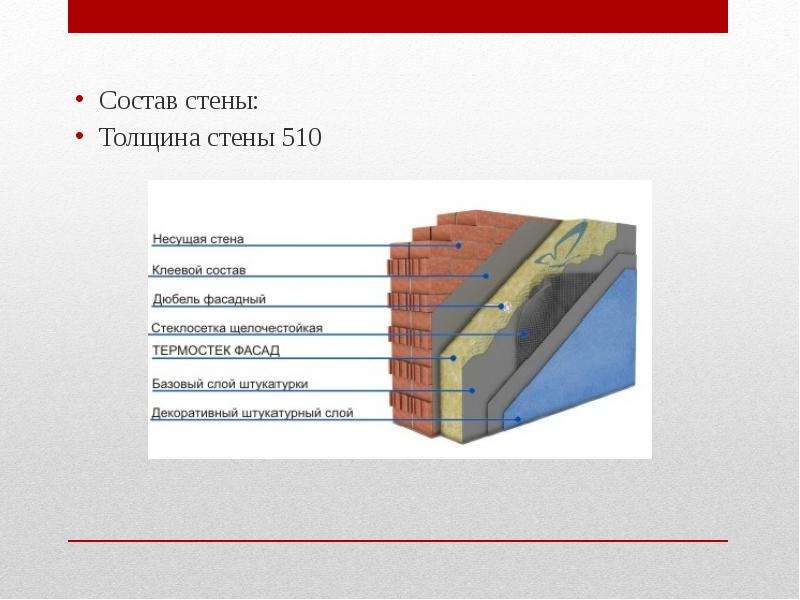

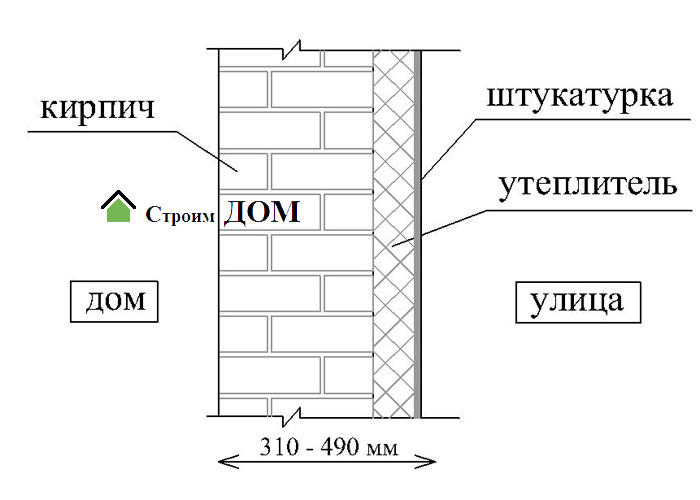

Утепление под штукатурку по утеплителю. Утеплитель: минвата, пенопласт или эппс (на выбор). Минвата плотность 135-145 кг/м3, пенопласт плотность 20-25 кг/м3, ЭППС плотность 30-35 кг/м3.

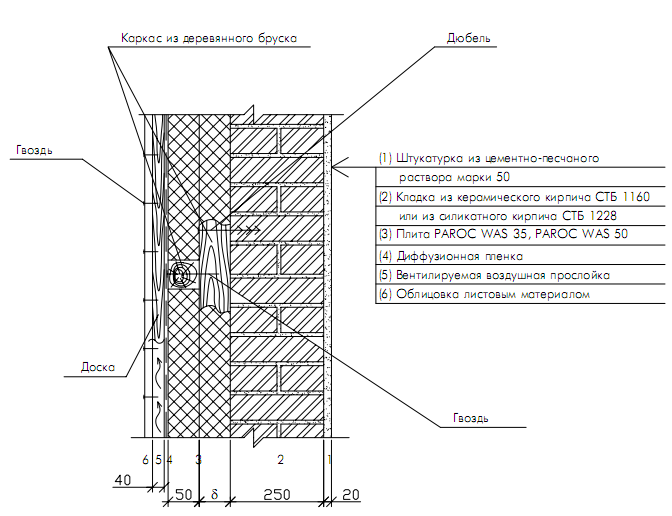

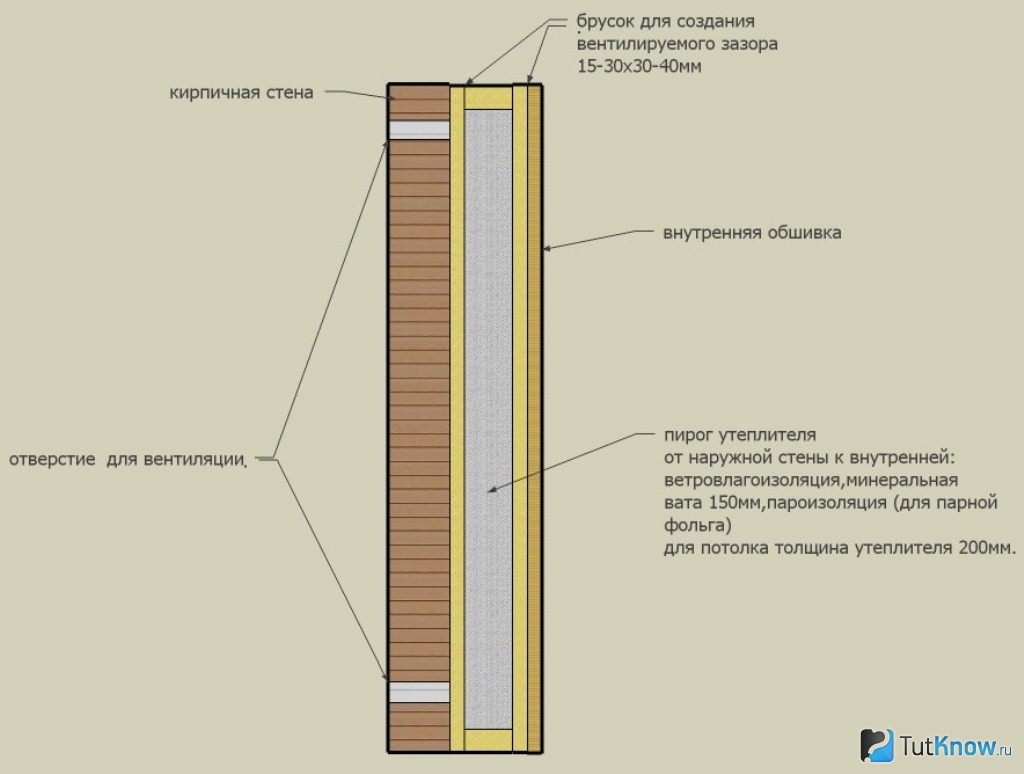

Утепление под сайдинг (вентфасад). Утеплитель: минвата или вата из стекловолокна. Минвата плотность 40-60 кг/м3, вата из стекловолокна плотность 17-20 кг/м3.

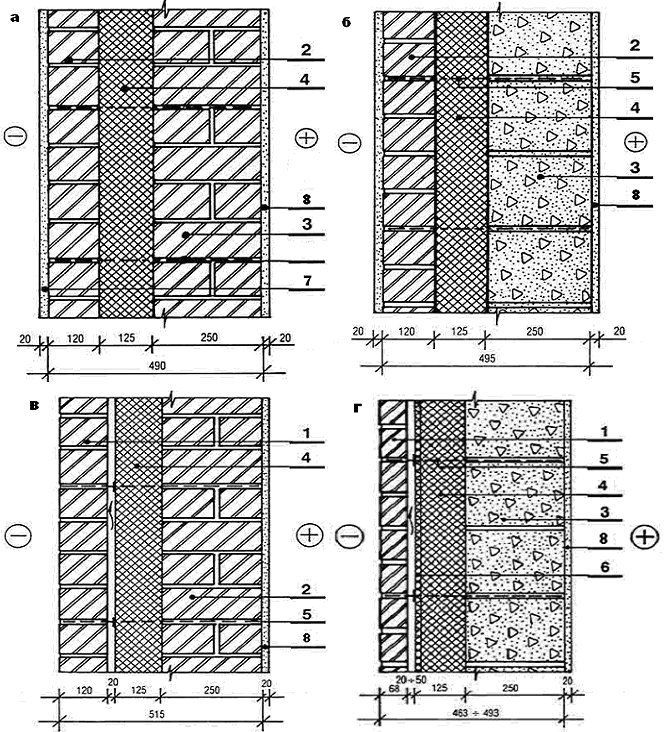

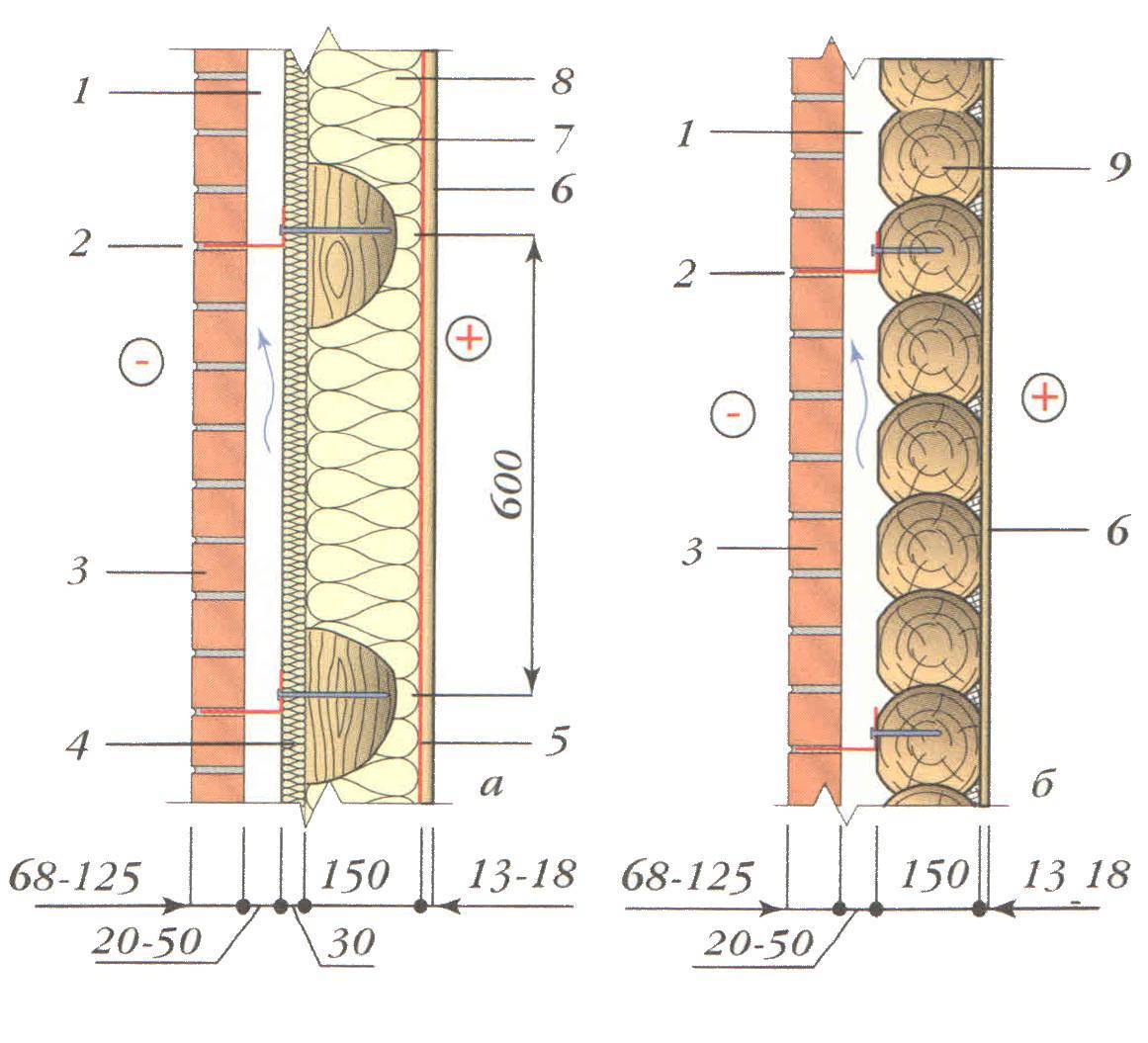

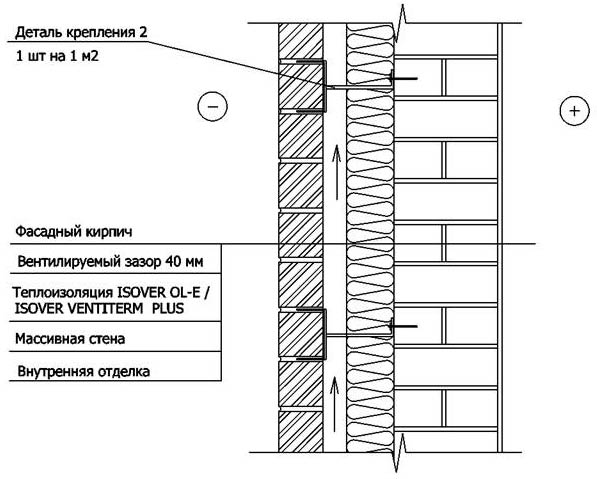

Утепление под обкладку облицовочным кирпичом. Утеплитель: минвата, пенопласт, эппс, насыпные утеплители (на выбор). Минвата плотность 40-60 кг/м3, пенопласт плотность 20-25 кг/м3, ЭППС плотность 30-35 кг/м3. Насыпные утеплители: перлит, вермикулит, пеностекло. В этом варианте от вида утеплителя будет зависеть, есть ли зазор между утеплителем и облицовочной стенкой. При применении пенопласта или ЭППС зазора нет. При применении минваты зазор есть, 2-3 см. При применении насыпных утеплителей зазора нет.

Кирпич – материал паропроницаемый, и, следовательно, стена из кирпича тоже паропроницаемая, «дышащая». Когда мы утепляем кирпичную стену, можно оставить ее паропроницаемой, можно не оставлять, и сделать паронепроницаемой. Все будет зависеть от паропроницаемости материалов утепления и отделки. В общем случае, если стена утеплена минватой, ватой из стекловолокна или насыпными утеплителями — она останется паропроницаемой. Если кирпичная стена утеплена пенопластом, ЭППС — она станет паронепроницаемой. Это важно учитывать, так как от того, какие стены (паропроницаемые или нет) в доме, зависит требуемая мощность вентиляции. Для паропроницаемых стен эта мощность меньше, для паронепроницаемых больше, в среднем на 10-15 %.

Кирпич обладает в 4 раза большей теплопроводностью, чем древесина, и стена из него теоретически должна быть во столько же раз толще. Чтобы не входить в такие траты, давно придумали кирпич со щелевидными пустотами.

Пустоты составляют 13-33% от его объема. Они бывают разными — сквозными или несквозными, прямоугольными или круглыми. Не следует путать подобные кирпичи с полнотелыми, имеющими отверстия для компенсации изменения размеров (обычно — сужения) глиняного изделия при обжиге. Такие пустоты препятствуют образованию трещин или не позволяют появившимся трещинам распространяться дальше; размер и количество отверстий зависят от особенностей самой глины, из которой выполнены кирпичи, но не превышают 13% от их объема.

Эффективный кирпич — «теплый, потому» что его пустоты заполнены воздухом, который является прекрасным теплоизолятором. Кроме того, многощелевой кирпич менее плотный, чем полнотелый, а с уменьшением плотности понижается теплопроводность материала (плотность полнотелого — не менее 1600 кг/куб. м, пустотелого — не более 1400 кг/ куб. м). Так как холод с трудом преодолевает «воздушный барьер», то он пытается «пройти» сквозь кирпич через стенки (перемычки), ограждающие пустоты (стенки придают прочность изделию). А значит, важны длина этих перемычек и взаимное расположение воздушных камер. Условно говоря, чем длиннее и извилистее путь холода сквозь кирпич, тем теплее в доме, именно поэтому отверстия в изделии нередко расположены в шахматном порядке и даже в виде лабиринта.

То, что пустотелый кирпич сохраняет тепло значительно лучше, чем полнотелый, — не единственное его достоинство. Благодаря отверстиям он существенно легче полнотелого. Если обычный кирпич весит около 4 кг, то эффективный при тех же габарита, как правило, 2,5 — 3 кг, то есть он на 25 — 40% легче. А чем легче кирпич, тем меньше нагрузка на фундамент и меньше площадь последнего. К этому стоит прибавить и меньшую толщину стен из эффективного кирпича — тоже «облегчение» для фундамента. Учитывая, что в стоимости здания 20 — 25% составляет фундамент, экономия очевидная.

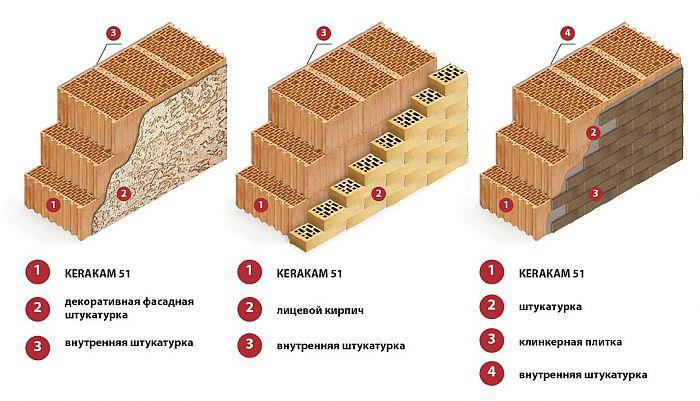

Эффективный кирпич бывает строительным и лицевым. В качестве строительного он может быть несущим и самонесущим, использоваться для кладки наружных и внутренних стен. В принципе важно, чтобы хорошими теплозащитными свойствами обладал тот кирпич, из которого возводят несущие стены (так называемый забутовочный), лицевой не столь сильно влияет на теплотехнику. Пустотелый кирпич нельзя применять для кладки первых пяти цокольных рядов здания, так как из-за пустот может происходить проникновение влаги в стену.

Кирпичная стена обычно состоит из кирпичей размером 250Х120Х65 мм, которые укладывают длинной стороной («ложком») или короткой («тычком»). Пустоты заполняет воздух, значительно снижающий теплопроводность конструкции. Ради того же сбережения тепла придуман и другой способ кладки стены. Используя, например, способ колодезной кладки, внутреннюю и наружную стенки в полкирпича соединяют через каждые 0,6-1,2 м вертикальными кирпичными перевязками. Причем наружную стенку можно выложить целиком из белого силикатного (более дешевого) кирпича или вперемежку с красным глиняным. Внутренние полости («колодцы») заполняют материалом с малой теплопроводностью, например керамзитом, пенобетоном или минеральным войлоком. Стена такой конструкции может быть тоньше сплошной, что сократит сроки и стоимость строительства. Для средней полосы России ее возводят толщиной не менее 510 мм (в 2 кирпича).

Толщина утепления стен

При утеплении стен важно не ошибиться в выборе толщины и вида утеплителя. Часто жильцы хотят сэкономить там, где экономить нельзя – на толщине утепления стен. Цена утепления от этого выигрывает не сильно, ведь работа и отделка дороже. Но последующие за этим потери гораздо более значительные.

Экономить на толщине утеплителя – невыгодно. В СНИП приведены значения минимального сопротивления ограждающих конструкций (стен) которые были рассчитаны из экономической целесообразности.

Т.е. применять слой утепления тоньше, чем требует норматив не выгодно. Это влечет перерасход средств на отопление. А если не топить, то будет ущерб комфорту. В общем, сопротивление теплопередаче стен должно быть в соответствии с нормативом или больше.
А какая для этого потребуется толщина утепления стен?

Требования нормативов

На фото приведены требования СНИП по сопротивлению теплопередаче ограждающих конструкций. Можно заметить, что для стен требования более низкие по сравнению с потолками, крышей и полами. Это говорит о распределении тепла в доме, и доле утечек через те или иные конструкции.

Основной вопрос возникает по нахождению градусо-суток отопительного периода. Можно сказать, что для климатической зоны Москвы это значение составляет примерно 5000 С х сут.

Поэтому требования для средней полосы (умеренный климат) примерно принимаются в соответствии от 4000 до 6000 С х сут. А точно количество градусо-суток можно вычислить в соответствии со СНиП для каждой области или города.

Т.е. для климатической зоны под условным название «Москва», где среднегодовая температура примерно +4 град. С, требуемое сопротивление теплопередаче стен принимается примерно 3,2 м2С/Вт.

Как рассчитывается толщина утеплителя

Сопротивление теплопередаче утепленной стены складывается из сопротивления собственно стены и сопротивления слоя утеплителя.

Сопротивление теплопередаче стены можно найти зная ее толщину и материал из которого она сделана. Необходимо поделить толщину стены на коэффициент теплового сопротивления материала.

Для примера рассчитаем стену из кирпича толщиной 36 см. Тогда сопротивление теплопередаче стены составит — 0,36 м / 0,7 Вт/мС = 0,5 м2С/Вт.

Теперь найдем сколько теплового сопротивления нужно добавить этой стене, что бы достигнуть требований норматива.

Отнимем от нормативных требований полученное значение. Для примера принимаем, что стена находится в климате Москвы. Тогда 3,2 – 0,5=2,7 м2С/Вт.

Следовательно, у слоя утепления минимальное сопротивление теплопередаче должно быть 2,7 м2С/Вт.

Найдем минимальную толщину пенопласта для утепления этой стены. Умножим коэффициент его теплопроводности на требуемое сопротивление теплопередаче. 0,037х2,7=0,1 м.

Найдем минимальную толщину минеральной ваты – 0,045х2,7=0,12 м.

Но нужно учитывать, что это минимальные значения, исходя из экономической целесообразности. Больше можно (но любой слой проверяется по паропроницаемости (ниже)), меньше делать нельзя. Т.е. если бы строительство вела организация, то нарушения гос. норматива повлекло бы ответственность…

Что подходит для стен

Приведены результаты расчетов для различных климатических зон.

Показаны градусо-сутки отопительного периода (С х сут.) и минимальная толщина утеплителя (м).

Какая толщина утеплителя для кирпичной стены 0,36 м

Пенопласт
2000 – 0,06
4000 – 0,09
6000 – 0,11
8000 – 0,14
1000 – 0,16
12000 – 0,19

Минеральная вата

2000 – 0,07
4000 – 0,1
6000 – 0,14
8000 – 0,17
1000 – 0,2
12000 – 0,23

Какая толщина утеплителя для железобетонной стены 0,30 м. Нужно учесть, что собственное сопротивление теплопередаче такой стены составляет около 0,14 м2С/Вт

Пенопласт
2000 – 0,07
4000 – 0,1
6000 – 0,12
8000 – 0,15
1000 – 0,18
12000 – 0,2

Минеральная вата
2000 – 0,09
4000 – 0,12
6000 – 0,15
8000 – 0,18
1000 – 0,22
12000 – 0,25

Проверка по паропроницаемости слоев

Вопрос толщины утепления стен тесно увязан с паропроницаемостью слоев в единой конструкции.

На ограждающей конструкции дома (стены, потолок полы) всегда будет перепад температуры.

Внутри конструкции будет находиться точка росы. В тоже время через стены, потолок, крышу, полы будет проходить водяной пар, и когда на улице холодно, то направление его движения будет из помещения наружу.

Если пар не встретит препятствий на своем пути на улицу, то его накопления внутри стены не произойдет. А если на пути пара образуется повышенное сопротивление его движению, то конструкция намокнет от сконденсировавшейся воды. В однослойной стене повышенного сопротивления движению пара не бывает. Но когда появляется слой утепления, то на паропроницаемость слоев необходимо обращать пристальное внимание.

Нужно что бы выполнялось правило – наружный слой должен быть более паропрозрачный. А так как мы утепляем снаружи, то следовательно, слой утеплителя, должен быть более проницаемый для пара чем сама стена.

Иногда пользуются приемом разделения слоев пароизолятором. Но при этом пароизоляция должна быть абсолютной, что бы полностью прекратилось движение пара сквозь конструкцию. Тогда на пар находящийся в стене действие парциального давления прекращается и его накопление в конструкции не происходит.

Паропроницаемость слоя можно определить разделив толщину слоя на коэффициент паропроницаемости материала.
Например, для кирпичной стены толщиной 36 сантиметров — 0,36/0,11=3,27 м2 • ч • Па/мг.

Слой пенопласта толщиной 12 сантиметров будет сопротивляться движению пара – 0,12/0,05=2,4 м2 • ч • Па/мг.

Условие паропрозрачности слоев выполняется – 2,40 меньше 3,27.
Следовательно, кирпичную стену толщиной в 36 см можно утеплять слоем пенопласта толщиной 12 сантиметров.

Определенная расчетом толщина утепления стен должна соблюдаться и при строительстве. Нужно помнить, что найти толщину утепления стен не сложно, важно соблюсти теорию на практике.

Какой толщины должны быть стены загородного дома?

Каждый хозяин дома хочет, чтобы его сооружение было теплым и долговечным. Во многом это зависит от правильно выбранной толщины стен.

Этот критерий в свою очередь формируется с учетом строительного материала. Рассмотрим, какой должна быть толщина стен дома.

Виды стен

Наружные стены выполняют важную функцию – защиту от внешней среды. Также они играют роль несущих конструкций. Различают внутренние и наружные стены. В зависимости от накладываемых на них нагрузок это могут быть несущие или ненесущие стены.

На несущие опираются перекрытия и кровельные элементы. Ненесущие призваны разделять помещения между собой.

Наружные стены в большинстве случаев одновременно являются и несущими. Поэтому толщина их должна быть больше. Как правило, они состоят из нескольких слоев и включают утеплитель.

Толщина внутренних стен, как правило, меньше, особенно, если это не несущие конструкции. Для таких перегородок куда большее значение имеют их звукоизоляционные свойства. И здесь также важно выбрать подходящий строительный материал.

Материал стен – что выбрать?

Начиная строительство дома, большое значение имеет, из чего вы будете возводить стены. Значение имеет долговечность, комфорт, экономия и скорость строительства. Каждый материал имеет свои плюсы и минусы, поэтому выбор сделать достаточно сложно.

Наибольшее распространение получили следующие виды стен:

  • кирпичные;
  • бетонные (пеноблоки, газосиликат) ;
  • керамзитоблоки;
  • каменные;
  • монолитные;
  • деревянные
  • комбинированные.

Казалось бы, все просто. Чем толще стена, тем лучше. Но слишком толстыми стены делать не стоит. Во-первых, это значительная переплата за материалы. Во-вторых, потеря полезной площади внутри здания. Поэтому куда проще – высчитать оптимальные показатели с учетом климата, нагрузок и состава материала.

Как правильно определить толщину стен?

Для этого берутся следующие составляющие: материал, конструкция, средняя температура в регионе. При этом в помещении берется за основу температура не менее 18С с грамотно разведенной отопительной системой и наличием утеплителей.

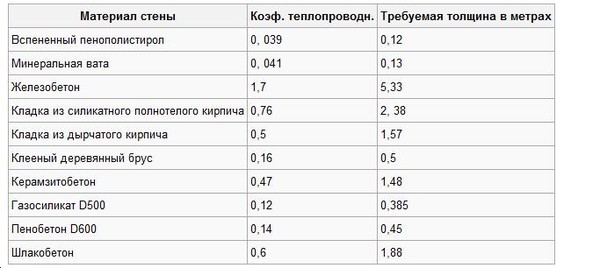

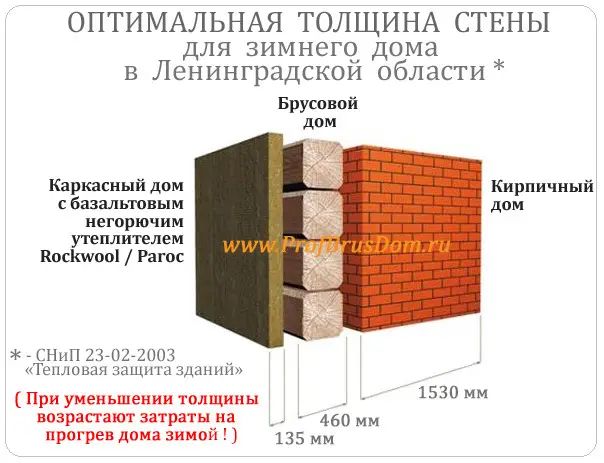

В таблице приведена оптимальная толщина стен из кирпича, блоков и других материалов:

В целом, толщина не должна быть менее 1/15 высоты стены, начиная от гидроизоляционной части и заканчивая нижней части балок перекрытия.

Можно уменьшить толщину стен, но в таком случае необходимо увеличивать теплоизоляционный слой. Для этого применяют минеральную вату, пеноплекс и другие материалы. При этом размещать утеплитель можно не только снаружи, но и изнутри.

Кирпичные стены

Размер кирпича в стандартном исполнении равен 250х120х65 мм. Длина в 250 мм едина для всех видов кирпича. Соответственно, толщина стены имеет именно такой показатель. Для того чтобы дом был действительно теплым, этого параметра недостаточно. Что же делать?

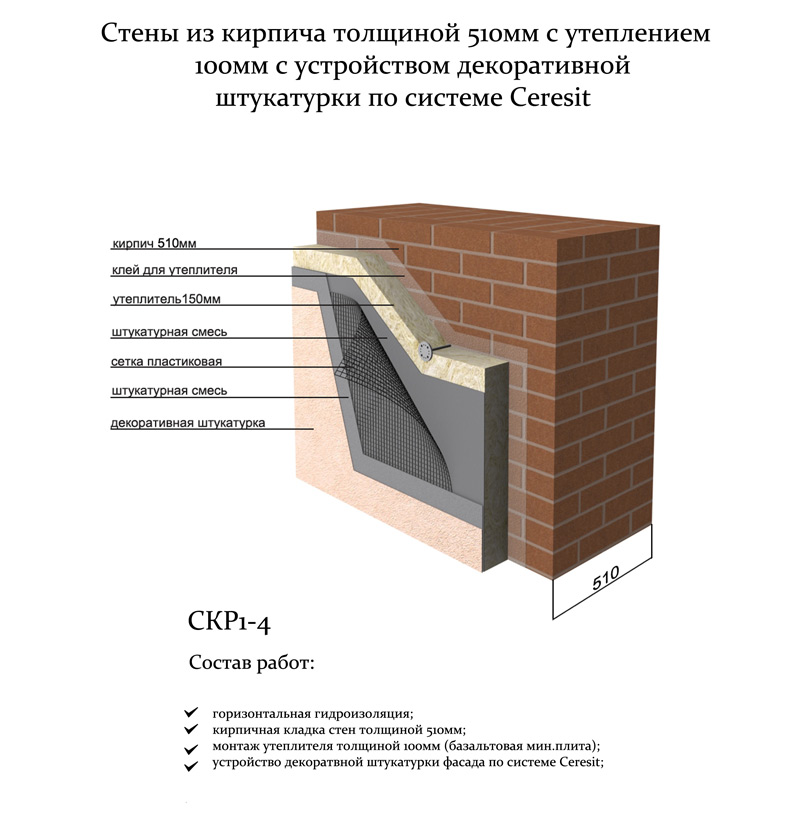

В идеале кирпичная стена должна иметь толщину 510 мм. Каким образом это достигнуть? С помощью двух простенков из кирпичной кладки плюс утеплителя между ними толщиной от 100 мм. На выходе получается толщина, равная 600 мм. Эта цифра вполне подходит для эксплуатации дома в холодных регионах.

Стены из газобетона

Один газобетонный блок имеет длину, равную 600 мм, и высоту, равную 200 мм. Ширина при этом различна – от 300 до 500 мм. Оптимальная толщина стены из такого материала составляет 450 мм. Поэтому стоит выбирать блоки, ширина которых не менее 400 мм плюс отделка изнутри и снаружи.

Дома из керамзитобетона

Керамзитобетонные блоки – популярный материал, который отличается хорошей теплоизоляцией и доступной ценой. Ширина его различна – от 190 до 450 мм. Оптимальная толщина стен из этого материала составляет 380 мм. Это значит, что кладка должна идти в два блока, если выбрана минимальная ширина. Нередко дома из керамзитобетонных блоков дополнительно отделывают кирпичом. В таком случае ширину блочных стен можно снизить.

Стены из бруса

Этот материал редко имеет сечение более 220 мм, при этом оптимальная толщина деревянных стен должна быть не менее 480 мм. Поэтому при строительстве таких домов обязательно использование утеплителя. Это позволит достичь нужных показателей тепла.

Стены из бревен

Один из наиболее теплых и долговечных строительных материалов. Особенно, если выбран диаметр в 350 мм и более. Но и цена немалая. В то же время, потратившись один раз, можно в последующем неплохо сэкономить на утеплении и отоплении коттеджа.

Каркасные стены

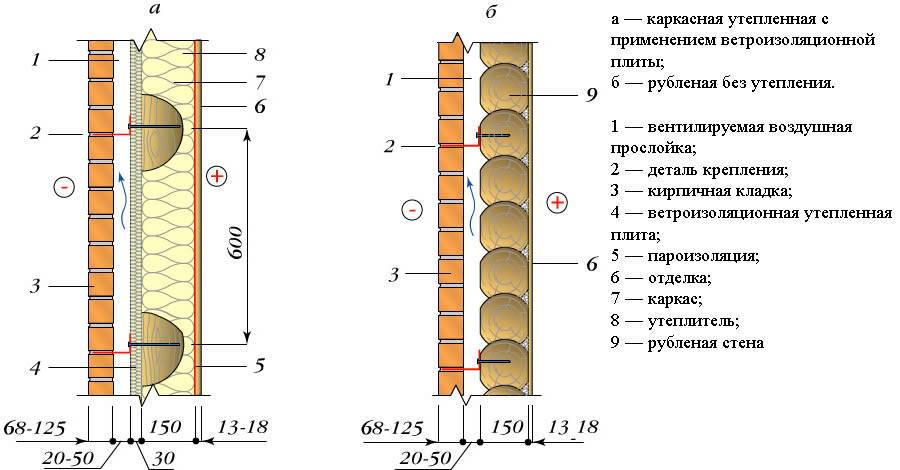

Толщина стен каркасного дома зависит от количества и вида слоев. Теплоизоляционной внутренний слой не должен быть менее 150 мм. Также в состав «пирога» входит гипсокартон, цементно-стружечные плиты и ОСБ. Финишная отделка включает обрешетку, мембранную пленку, пароизоляцию и сайдинг. В результате каркасная стена получит толщину от 220 мм и более.

Что касается внутренних перегородок, то здесь куда большее значение имеет шумоизоляция. Оптимальным вариантом могут стать два листа гипсокартона, а между ними звукоизоляционная прослойка. Если же выбор пал на газобетон, керамический или керамзитобетонный блок, то достаточного одного ряда таких материалов. Плюс внутренняя отделка.

Как  показывает практика, нет необходимости делать стены слишком толстыми. Куда более целесообразно – дополнительно использовать современные утеплители. Многослойная стена в результате будет тоньше, но теплей.

Толщина стены из кирпича. Строительство кирпичного дома

Керамический одинарный полнотелый кирпич — универсальный строительный стеновой материал. Из кирпича можно возвести внешние стены, можно сделать перегородки. Кроме того, полнотелый кирпич используется для строительства дымоходов, вентиляционных каналов, каминов, а также для обустройства цоколя под основную стену дома. Однако требования к тепловым характеристикам строительных материалов серьёзно изменились за последние 100 лет и рядовой кирпич все реже применяют для строительства внешних стен коттеджей. Чаще сегодня в качестве стеновых материалов используется множество разных видов блоков, композитных материалов, разных видов бетона и утеплители. Какой должна быть стена, если использовать полнотелый кирпич как материал для внешней стены?

ПРИМЕНЕНИЕ ПОЛНОТЕЛОГО КИРПИЧА СЕГОДНЯ

В XXI веке кирпич используется для строительства стен размерами от 120 мм (так называемая стена в полкирпича) до стены 640 мм (толщина в 2,5 кирпича). Кладка в половину кирпича используется для внутренних межкомнатных перегородок в коттеджах, квартирах, офисных и промышленных зданиях. Кладка в один кирпич (250 мм) используется для межквартирных перегородок. Иногда кладка в кирпич используется для возведения внешних стен коттеджей, а также для исполнения внешних стен в высотных домах по монолитному каркасу. Кладка в полтора, два и два с половиной кирпича используется для строительства внешних стен коттеджей.

В качестве несущей стены может выступать стена толщиной в один кирпич (и другая более широкая стена). В таком случае на стену можно опирать железобетонные плиты перекрытия, возводить по ней крышу со стропильной системой и проводить прочие работы. Но сферу применения кирпича ограничивает его высокая теплопроводность (чем выше показатель теплопроводности, тем больше «тепла» покидает дом через стены в единицу времени, что неэкономично). Сегодня невозможно построить по современным требованиям теплоэффективности зданий кирпичную стену без утепления.

КИРПИЧНАЯ СТЕНА И УТЕПЛИТЕЛЬ

Полнотелый кирпич для строительства коттеджей используется сегодня только в вариантах с утеплением. Получается неоднородная двухслойная стена, эффективный срок службы которой не столь продолжителен.

Для климатической зоны Республики Башкортостан подходят следующие варианты стен с утеплителем. Стена толщиной 250 мм + 100 мм минераловатный утеплитель (она будет составлять от требуемой нормы 90%). Также возможно строительство стены толщиной в два кирпича (510 мм) с дополнительным утеплением толщиной 100 мм – 100% от нормы. Строить более толстую стену и утеплять её 100 мм утеплителя не имеет экономического смысла. Внешнюю часть стены можно облицевать кирпичом, но в таком случае кирпич должен быть декоративным и усиливать теплотехнические характеристики стены он не будет.

P.S. Стену из полнотелого кирпича без утепления (чтобы соответствовала норме) построить можно. Однако это будет стена толщиной не менее 1950 мм. Один метр и пятьдесят сантиметров. Это показатель чтобы соответствовать термическому сопротивлению стены для климатического региона Башкортостан, г. Уфа. Но строительство такой стены не будет оправдано (широкий фундамент, толстые стены отнимают полезную жилю площадь) и пр.

Формула тепла в квартирах от ГК «ЭНКО»

ГК «ЭНКО» строит квартиры в домах с максимальной защитой от потерь тепла. Даже в самые суровые зимние морозы вы будете надежно защищены от холода. А в жаркие летние дни наши дома сохраняют приятную прохладу. Такого результата мы добиваемся благодаря современной технологии строительства и использованию проверенных материалов.

Тепло в квартирах от ГК «ЭНКО» надежно, как швейцарские часы, ведь оно создано по специальной улучшенной формуле: несущий слой с теплоизоляционными свойствами + увеличенная толщина утеплителя + качественные отделочные и материалы + современная система отопления + многоуровневая защита от проникновения холода в подъезды.


Тепло в квартирах от ГК «ЭНКО» создано по формуле: несущий слой с теплоизоляционными свойствами + увеличенная толщина утеплителя + качественные отделочные и материалы + современная система отопления + многоуровневая защита от проникновения холода в подъезды

Теплотехнические свойства помещения рассчитываются исходя из внутренних и наружных параметров. Температурная норма воздуха в жилой комнате согласно ГОСТу (Р 51617-2000) должна быть не менее 18 градусов по Цельсию, среднее значение – 22 градуса. Данные по внешней температуре воздуха прописаны в СНиП 23-01-99 «Строительная климатология», где для каждого города РФ определен параметр «холодной пятидневки» (предельно низкая температура в течении пяти дней подряд за всю историю наблюдений). Для Тюмени – это минус 38 градусов. Таким образом, стены в квартире тюменского дома должны выдержать 38-градусный мороз в течении пяти дней и не промерзнуть. Наши дома выдержат и более серьезные температурные нагрузки, мы гарантируем.


Дома в четвертом квартале жилого района «Преображенский» выполнены из кирпича. Важнейшим преимуществом кирпичных домов являются их прекрасные теплоизоляционные свойства. А благодаря специальной технологии кладки от ГК «ЭНКО» — достигается высочайший уровень состыковки материалов и заполнения швов, и стены здания надежно защищены от продувания. Толщина несущего слоя стен из кирпича в домах составляет до 510 мм.

Утеплитель в домах от «ЭНКО» толще в 1,5 раза! В качестве утеплителя мы используем минерально-ватную плиту толщиной 150 мм, вместо положенных по норме 100-110 мм. Экологически чистый и долговечный материал обладает высокими свойствами пожаробезопасности, влагостойкости, паропроницаемости и звукоизоляции. Следует отметить, что 100 мм минераловатной плиты по показателям теплоизоляции заменяет 1000 мм (1 м!) кирпичной стены. Общая толщина стен домов от ГК «ЭНКО» вместе с утеплителем составляет до 660 мм.

Дополнительно поддерживает комфортную температуру и качество воздуха в доме современная система теплообеспечения: все квартиры оборудованы стальными польскими радиаторами Purmo. Марка Purmo зарекомендовала себя на рынке, как одного из лидеров среди производителей отопительных приборов.

Двери и окна, которые мы устанавливаем в наши квартиры, так же защищают от холода. Двухконтурные утепленные входные двери, двухкамерные окна с тремя стеклопакетами, надежное запенивание рам и утепленные откосы сохранят комфортный микроклимат в вашем доме. Из подъезда, оборудованного отопительными радиаторами, в жилые помещения не попадет сквозняк, ведь входная группа дома остеклена и имеет несколько отсекающих тамбуров.

Живите в тепле! Переезжайте в дома от ГК «ЭНКО». Воспользуйтесь специальным ценовым предложением на квартиры в доме ГП-11 в ЖР «Преображенский». Подробности вы можете узнать по телефону – 560-343 или заполнив форму обратной связи.

Заказать консультацию

Нужно ли утеплять стены из кирпича. Часть 2. | Обзоры проектов частных домов.

Добрый день!

В предыдущей статье мы выяснили, что ни одна из применяемых толщин кирпичных кладок (380 мм, 510 мм, и даже 640 мм) не проходят по современным нормам теплозащиты.

Но как же старые дома, сталинки-хрущевки-брежневки, выполненные из кирпича и просто оштукатуренные, ведь они десятилетиями стоят и люди в них не мерзнут? Все дело в том, что СП (Свод Правил) применяемый строителями, как и СНиПы (Строительные Нормы и Правила) на которых и основаны СП, из года в год перерабатываются. Вводятся новые нормы, создаются новые ГОСТы, которые также включены в СНиПы и СП. И за десятилетия были внесены такие изменения, из-за которых прежние материалы для строительства стали энергоНЕэффективными, более того, были разработаны более энергоэффективные материалы, чем кирпич или бетон. В старых домах тепло и комфортно зимой, но для достижения этого комфорта на дом тратится значительно больше энергии при отоплении, чем на дома, построенные с применением современных технологий и энергоэффективных утеплителей.

А что же такое энергоэффективность? Энергоэффективность — эффективное (рациональное) использование энергетических ресурсов — использование меньшего количества энергии для обеспечения того же уровня энергетического обеспечения здания. Соответственно чем выше энергоэффективность здания, тем меньше энергии тратится на его отопления, а значит меньше «топлива» (угля, газа, электричества, дров). Утеплители же и призваны увеличить показатель энергоэффективности, при снижении толщины стен и расхода дорогостоящих строительных материалов.

Теперь же давайте вернемся к вопросу о необходимости утепления кирпичных стен. Как я уже говорил минимальная толщина кирпичной кладки наружной несущей стены составляет 380 мм, вот эту толщину стены мы и возьмем для расчетов. Толще стены брать не стоит, так как затраты на строительство стен из кирпича большей толщины, будут выше, чем применение утеплителя большей толщины. Для начала попробуем минераловатный утеплитель толщиной 100 мм (и не забудем про гидроизоляцию).

Рисунок 1.1. Расчет сопротивления теплопередаче кирпичной кладки 380 мм с утеплением 100 мм, рассчитанный при помощи https://www.smartcalc.ru/.

Рисунок 1.1. Расчет сопротивления теплопередаче кирпичной кладки 380 мм с утеплением 100 мм, рассчитанный при помощи https://www.smartcalc.ru/.

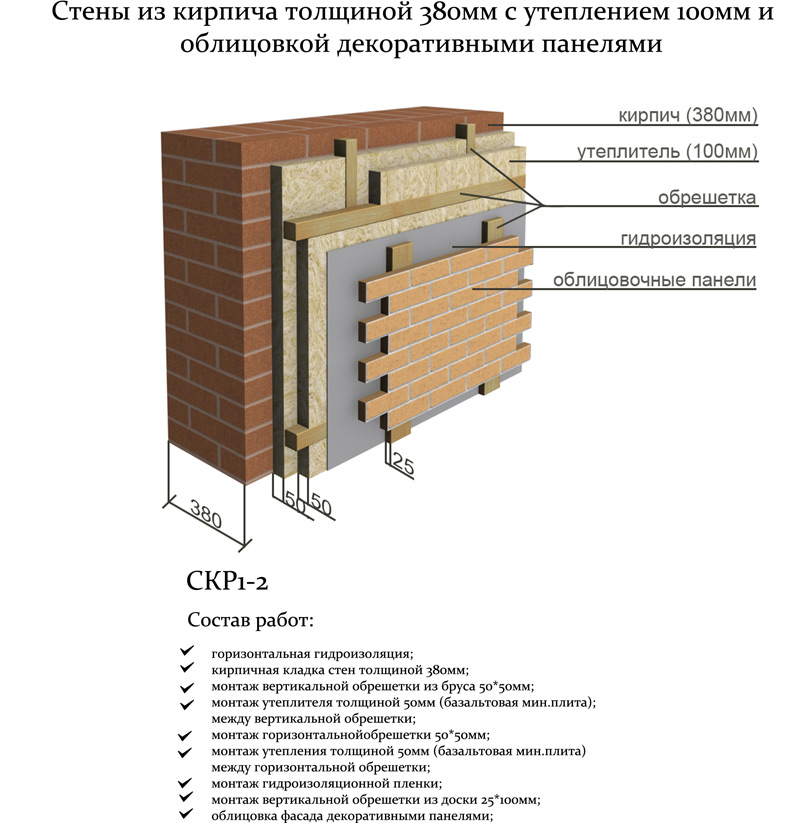

А вот как выглядела наша стена БЕЗ утепления:

Рисунок 1.2. Расчет сопротивления теплопередаче кирпичной кладки 380 мм, рассчитанный при помощи https://www.smartcalc.ru/.

Рисунок 1.2. Расчет сопротивления теплопередаче кирпичной кладки 380 мм, рассчитанный при помощи https://www. smartcalc.ru/.

Из рисунков 1.1 и 1.2 видно, что разница сопротивления теплопередаче кладки БЕЗ утепления и С утеплением огромна. Сопротивление теплопередаче конструкции с применением 100 мм утеплителя составила 3,11 (м.кв.*град.С)/Вт, что выше более чем в 4 раза, чем у стены без утеплителя (0,73). А как изменяется график тепловых потерь:

Рисунок 2.1. Расчет тепловых потерь кирпичной кладки 380 мм с утеплением 100мм, рассчитанный при помощи https://www.smartcalc.ru/.

Рисунок 2.1. Расчет тепловых потерь кирпичной кладки 380 мм с утеплением 100мм, рассчитанный при помощи https://www.smartcalc.ru/.

Рисунок 2.2. Расчет тепловых потерь кирпичной кладки 380 мм, рассчитанный при помощи https://www.smartcalc.ru/.

Рисунок 2.2. Расчет тепловых потерь кирпичной кладки 380 мм, рассчитанный при помощи https://www.smartcalc.ru/.

Из рисунка 2.1 видно, что тепловые потери кладки с утеплением составляют 41,43 кВт*ч через 1 м.кв. за отопительный сезон, тогда как кладка без использования утеплителя на рисунке 2. 2 демонстрирует показатель потери тепла в 176,42 кВт*ч за тот же сезон, что выше в более чем 4 раза, соответственно и энергии для отопления неутепленного дома вы потратите больше в 4 раза, а значит и топлива.

Из расчетов выше следует, что утеплять кирпичную кладку нужно обязательно. Толщины кирпичной кладки 380 мм с утеплением минераловатного утеплителем толщиной 100 мм достаточно. Применять кладку большей толщины — пустая трата денег. Применять утеплитель меньшей толщины нельзя, так как показатель сопротивления опустится ниже нормируемых, а тепловые потери возрастут в разы. Применить утеплитель большей толщины можно, при этом показатель сопротивления возрастет, а тепловые потери уменьшатся, что приведет к еще большему уменьшению расхода топлива, и дом будет считаться более энергоэффективным.

Рисунок 3. Расчет сопротивления теплопередаче кирпичной кладки 380 мм с утеплением 150 мм, рассчитанный при помощи https://www.smartcalc.ru/.

Рисунок 3. Расчет сопротивления теплопередаче кирпичной кладки 380 мм с утеплением 150 мм, рассчитанный при помощи https://www. smartcalc.ru/.

Рисунок 3. Расчет тепловых потерь кирпичной кладки 380 мм с утеплением 150мм, рассчитанный при помощи https://www.smartcalc.ru/.

Рисунок 3. Расчет тепловых потерь кирпичной кладки 380 мм с утеплением 150мм, рассчитанный при помощи https://www.smartcalc.ru/.

Увеличение толщины минерального утеплителя до 150 мм приблизит вас к цели создания «пассивного» дома, дома с минимальными тепловыми потерями и минимальными расходами на отопление. Большинству же из нас, которые стараются сэкономить деньги именно на этапе строительства, утепления толщиной 100 мм будет достаточно.

Но при применении минераловатного утеплителя есть несколько нюансов — такой утеплитель применяют, в основном, под навесной фасад (сайдинг, керамогранит), а минеральные утеплители под штукатурные «мокрые» фасады имеют более высокую стоимость. Что же делать тем, кто хочет штукатурный фасад, но не хочет переплачивать за утеплитель для него? А что делать, если хочется чтобы дом снаружи был отделан облицовочным кирпичом? И есть ведь более дешевый утеплитель, пенопласт. Рассмотрим эти вопросы в следующей статье.

Не забывайте подписываться на канал, чтобы не пропустить следующие публикации. Делитесь ссылкой, для кого-то вопросы утепления могут быть актуальными прямо сейчас. Отмечайте статью и пишите в комментариях, если появятся вопросы.

Утепление по СНиП, или как снизить расходы на отопление

Rо = 0,64м/0,58 = 1,1 м²х°С/Вт.

Рекомендуемое значение Rreg для Нижнего Новгорода – 3,36 м²х°С/Вт., чему совсем не удовлетворяет наш расчет. В таком доме зимой будет холодно, потребуются более мощные отопительные приборы и счета за оплату будут значительно выше, чем у утепленного дома по СНиП.

Проверим тогда, какой должна быть толщина стены, чтобы она удовлетворяла нормам?

d = Rreg * λ

d = 3,36 * 0,58 = 1,95 м

Вот это стена! Но только такая толщина кирпичной кладки позволит Вам иметь теплый дом. Кирпич обладает очень большой теплопроводностью, и чтобы дом хранил тепло намного дольше, приходиться городить такую стены. Понятно, что мало кто решится возводить такое «бомбоубежище».

Значит будем утеплять стены другим материалом, у которых теплопроводность низкая, а соответственно толщина стены будет намного меньше. Материалов для утепления очень много, плюсы и минусы которых — это отдельная история, а сейчас решим утеплить стену каменной ватой.

Какой толщины выбрать слой ваты? Рекомендуемое значение сопротивления теплопередаче в Нижнем Новгороде 3,36, у нас уже есть стена со значением сопротивления – 1,1. Остается «добрать» 2,26.

Из таблицы теплопроводности материалов берем значение коэффициента для каменной ваты, плотностью 25 кг/м³ – 0,045, и вычисляем какой толщины должен быть утеплитель:

d = 2, 26 * 0,045 = 0,10 м

0,1 метра – 10 см – это минимальная толщина утеплителя, которая позволит сделать дом теплым.

Вывод: утепляем стены дома до требуемых норм СНиП, а также не забываем про пол и потолок, т.к. через них также идут большие теплопотери. Чем больше толщина утеплителя, тем меньше теплопотери, тем меньше энергозатрат придется потратить на обогрев помещения.

Не будем Вас утомлять расчетами, а сразу скажем, что каменной ваты на пол и потолок в качестве утеплителя необходимо минимум по 20 см – для Центральной полосы России. Для Севера – 25-30 см. Тогда Ваш дом будет держать тепло очень долго, расходы на отопление будут радовать, а отопительные приборы будете выбирать не из расчета 1 кВт на 10 м², а, например, КОУЗИ 450Вт на 10м². Почему на такую площадь будет достаточно одного «КОУЗИ», читайте в следующих статьях.

Теплоизоляция сплошных стен занижена

Оула Лехтинен – CC BY-SA 3.0

В Англии насчитывается около 5,7 млн ​​домов со сплошными стенами, что составляет 25% жилого фонда. Большинство из них были построены между 1750 и 1914 годами. Исследования показывают, что их энергоэффективность недооценивалась на протяжении десятилетий.

Английское обследование жилищного строительства (EHS) определяет строительство со сплошными стенами как здание, внешние несущие стены которого выполнены из кирпича, блоков, камня или кремня без полостей.В Англии переход к использованию полностенного кирпичного строительства начался во время великой перестройки с середины 16 века.

Для нынешнего английского жилищного фонда подавляющая часть жилищ со сплошными стенами, построенных в основном из кирпича, возникла в результате роста населения с середины 18 века до начала первой мировой войны. Сплошные стены оставались наиболее распространенной конструкцией для бытового сектора до британского жилищного бума 1920-х и 1930-х годов.

Толщина стенки

Наиболее широко используемая оценка коэффициента теплопередачи (показатель теплопроводности) свойств твердых стен Великобритании составляет 2,1  Вт·м−2 K−1 . Тем не менее, появляется все больше свидетельств того, что значения U для сплошных стен намного ниже, чем предполагалось ранее. Несколько исследований, проведенных в последние годы, показали, что средние или медианные значения U, измеренные для конструкций со сплошными стенками, составляли около 1,3–1,4 Вт·м–2 K–1. Есть две причины такого большого расхождения.

Во-первых, стандартные значения коэффициента теплопередачи для сплошной кирпичной стены основаны на предполагаемой толщине стены в 220 мм кирпича и приблизительно 12 мм плотной штукатурки.Современные кирпичи имеют длину 220 мм, поэтому это предположение было бы логичным для современной кирпичной стены. Однако толщина 220  мм использовалась как консервативная оценка для учета изменений в производстве кирпича. После Великого лондонского пожара в 1666 году потребовалось построить двухэтажное кирпичное здание со стенами толщиной более одного кирпича.

Требуемая толщина несущих каменных стен в Англии поэтому увеличивается с высотой здания. В то время как двухэтажные здания могут быть построены со стенами толщиной чуть более 200 мм, для трехэтажных зданий требуется минимум 300 мм, а для четырехэтажных зданий — стены толщиной не менее 400 мм.Следовательно, очевидно, что средняя толщина сплошных стен в жилом фонде Великобритании, вероятно, будет больше, чем номинальные 220  мм одинарной кирпичной стены.

Воздушные полости

Во-вторых, так называемые «сплошные стены» на самом деле часто не являются полностью сплошными. Кирпичные стены могут быть построены по разным схемам, но обычно строятся из смеси типов кирпича, причем некоторые из них проходят прямо через всю глубину стены, известные как перемычки, а некоторые укладываются бок о бок, известные как подрамники. (см. изображение выше).Чтобы можно было построить стены с обычным типом кладки, общая ширина двух соседних ложков меньше длины коллектора на ширину строительного шва, которая обычно составляет 5–10  мм.

Хотя некоторое количество раствора будет проникать в пространство в виде соплей из швов между носилками, практические ограничения кирпичной кладки означают, что этот зазор часто не заполняется раствором. Существует большая вероятность того, что сегменты со сплошными стенками, построенные с помощью подрамников, содержат воздушные зазоры.Если предположить, что подложки составляют 50–80% поверхности стены с воздушными зазорами порядка ≈10  мм, то прямой расчет с теми же предположениями относительно плотности кирпича и т. д. дает оценки коэффициента теплопередачи в диапазоне 1,65–1,8. Вт−1 м2 К

«Сплошные» каменные стены могут также содержать остаточные воздушные полости по тем же причинам. Стены, построенные из камня, часто в целом толще, чем стены из одинарного кирпича, и часто имеют сердцевину, заполненную щебнем. Почти наверняка внутри этих сердцевин есть пустоты, которые увеличивают тепловое сопротивление элемента по сравнению с полностью твердой стенкой.

Последствия

Среди многих последствий для политики несоответствие между реальными значениями U и значениями U, принятыми в энергетическом моделировании, и стандартными протоколами оценки зданий Великобритании предполагает, что стандартные значения U для сплошных стен могут быть неподходящими для энергетической сертификации или для оценки инвестиций. экономичность монолитного утепления.

Уменьшение представленного коэффициента теплопередачи сплошных стен на складе с 2,1 до 1,3 Вт·м−2 K−1 снижает расчетную среднегодовую потребность в отоплении помещений на 16% и приводит к изменению примерно одной трети всех жилищ со сплошными стенами. Диапазон сертификации производительности (EPC).

Источник:
Li, Francis GN, et al. «Значения U сплошной стены: измерения теплового потока по сравнению со стандартными предположениями». Строительные исследования и информация 43.2 (2015): 238-252. http://www.tandfonline.com/doi/full/10.1080/09613218.2014.967977

Расчет толщины утеплителя для кирпичных стен. Определяем толщину утеплителя для наружной стены

Онлайн-калькулятор утепления Предназначен для расчета количества и объема утепления наружных стен и боковой поверхности фундаментов зданий.В расчетах учитываются оконные и дверные проемы, а также стоимость утепления и дополнительных материалов.

При заполнении данных обратите внимание на дополнительную информацию со знаком   Дополнительная информация

Пенополистирол (PPS) и экструдированный пенополистирол (EPS)

I — один из самых доступных и эффективных легких утеплителей. Более чем на 90% состоит из воздуха, который является лучшим теплоизолятором. Обычный ППС используется для утепления наружных стен зданий, но поскольку это влагопроницаемый материал, для утепления фундаментов его применять не рекомендуется.Для этих целей лучше всего подходит ЭППС, который при утеплении фундаментов также является влагоизоляцией.

Маты каменная (базальтовая) вата

В настоящее время самыми известными производителями плит из каменной ваты являются такие компании, как Rokwool и ТехноНИКОЛЬ.

Основными преимуществами этого материала являются простота обработки, для работы с ним вам не потребуется никакого специального оборудования, только нож или пила с мелкими зубьями. Стоит помнить, что плиты ваты должны состыковываться очень плотно, но трамбовать их или сжимать запрещается. Внутри маты покрыты пароизоляционной мембраной, а снаружи ветрозащитной пленкой, это необходимо для того, чтобы защитить шерсть от влаги.

При сильном увлажнении каменная и минеральная вата теряет свои теплосберегающие характеристики.

Напыляемая изоляция

Этот способ утепления в нашей стране пока не получил широкого распространения. В основном для утепления стен каркасных домов используют пенополиуретан. Он состоит из двух жидких веществ, которые под давлением воздуха превращаются в пену, а после заполнения всего пространства ее излишки отсекаются.Работа с таким материалом напоминает работу с монтажной пеной.

Эковата

В последнее время очень популярным стало использование таких утеплителей, как целлюлозные волокна или эковата. Производится из натурального материала и не требует дополнительной защиты, такой вид утепления больше всего подходит тем, кто хочет сделать свой дом экологически чистым.

Известны два способа укладки: сухой и мокрый.

  • Сухой путь
  • С помощью специальной машины выдувается вата с утепляющим слоем до достижения необходимой плотности.Недостаток этого метода в том, что со временем он может дать усадку и начать пропускать тепло в верхние слои. Хотя многие производители дают гарантию, что усадки не будет минимум 20 лет.

  • Мокрый метод
  • Можно сделать с помощью специального оборудования, эковата под давлением «приклеивается» как к стенам, так и между собой, это позволяет избежать усадки. Основной недостаток заключается в том, что мокрую укладку эковаты необходимо проводить снаружи перед обшивкой стен.

Далее полный список выполненных расчетов с кратким описанием каждого пункта. Если вы не нашли ответ на свой вопрос, вы можете связаться с нами по обратной связи.

Общие сведения о результатах расчетов

  • На количество утеплителя
  • — Общее количество необходимого утепления
  • Теплоизоляция зала
  • — Общая площадь утепления с учетом фронтонов, оконных и дверных проемов
  • На количество грибков дюбелей
  • — Общее количество дюбель «грибки» с расходом 6 штук на 1 квадратный метр утеплителя.
  • В ЕС утеплитель
  •   — Общий вес утеплителя указанной плотности. Плотность материала уточняйте у продавцов.

Для расчета толщины утеплителя в доме приходится учитывать множество параметров, и большинство из них не будут касаться самого материала. Это включает в себя стены дома и температуру окружающей среды и влажность воздуха в вашем районе или населенном пункте.

А в качестве дополнительной информации можете посмотреть видео в этой статье.

Характеристики строительных материалов и теплопроводность

Многие строительные компании предлагают услуги по расчету теплоизоляции, но это имеет свою цену, которую вам придется оплачивать дополнительно, кроме работы и материала. Чтобы разобраться, как рассчитать толщину утеплителя, не нужно получать специальное образование, для этого можно просто воспользоваться готовыми формулами, подставив в них нужные значения.

Кроме того, любой производитель утеплителя указывает в документах коэффициент теплопроводности материала.

Расчет толщины изоляции

Строительный материал Коэффициент теплопроводности (Вт/м*К)
Минеральная вата 0,045 – 0,07
Стекловата 0,033 – 0,05
Эковата (целлюлоза) 0,038 – 0,045
Пенополистирол 0,031 – 0,041
Экструдированный пенополистирол 0,031 – 0,032
Опилки (стружка) 0,07 – 0,093
ЦСП, ОСП (OSB) 0,15
Дуб 0,20
Сосна 0,16
Пустотелый кирпич 0,35 – 0,41
Рядовой кирпич 0,56
0,16
Железобетонная плита 2,0
  • Для того, чтобы рассчитать, какой толщины должен быть утеплитель, нам необходимо определить число R, означающее необходимое термическое сопротивление для каждого отдельного региона или участка. Также буквой p обозначаем толщину слоя (в метрах), а буквой k обозначаем коэффициент теплопроводности. Это означает, что тепловое сопротивление или толщину слоя (пола, стены, потолка) мы будем рассчитывать по формуле R = p/k.

Примеры расчета теплоизоляции

  • Итак, как мы уже говорили, определение толщины утеплителя будет зависеть от климатических условий вашего региона или даже небольшой местности.Допустим для южных регионов России принимаем необходимый коэффициент теплового сопротивления для потолка — 6 (м 2 *к/Вт), для пола — 4,6 (м 2 *к/Вт) и для стен — 3,5 (м 2 * к/ж). Теперь, имея региональные показатели, нам необходимо отрегулировать толщину теплоизоляции.
  • На картинке выше вы видите стену в полтора кирпича, толщина которой 0,38 м, также мы знаем коэффициент теплопроводности этого материала — 0,56. Итак, R кирпичной стены = p / k = 0.38/0,56 = 0,68. Но нам нужно достичь в сумме 3,5 (м 2 *к/Вт), тогда R минеральной ваты = R общ –К кирпичной стены = 3,5-0,68 = 2,85 (м 2 *к/Вт). Но теперь, зная основную формулу, определяем, какой толщины наш утеплитель (минеральная вата) нам нужен.
  • Теперь можно воспользоваться калькулятором толщины утеплителя (много в интернете), а можно и самим — так точнее: p минвата = R*k = 2,85*0,07=0,1995. Это означает, что необходимая толщина такого теплоизолятора составит 199.5 мм, то есть 200 мм. Но, опять же, нужно обращать внимание на теплопроводность приобретаемого материала.

  • Толщина пенопласта для утепления дома определяется точно так же, поэтому попробуем рассчитать этот материал для потолка. Допустим, у нас есть перекрытие из железобетонной плиты толщиной 200 мм, тогда R арматуры = p/k = 0,2/2 = 0,1 (м 2 *k/Вт). Теперь р пены = R перекрытия — R железобетона = 6-0,1 = 5,9. Как видите, бетон практически не греет и приходится утеплять потолок шестью слоями 100 мм пенопласта, что в принципе неприемлемо, но это чистый расчет, а там, кроме ЖБИ, будет быть гипс, доски и тому подобное.
  • По этим же формулам рассчитывается и толщина утеплителя для пола, хотя, в целом, толщины утеплителя 30 мм в таких случаях достаточно (учитывая, что пол деревянный). Эти же параметры эффективны для лоджий и балконов, если вы хотите получить там микроклимат, близкий к комнатной температуре.

Совет. Рассчитывая толщину утеплителя, следует обратить внимание на другие его свойства, например, устойчивость к влаге или к активной химической среде.
  Дело в том, что возможно придется использовать паропроницаемые пленки, ветрозащитные и/или гидроизоляционные, а также эти материалы способствуют утеплению зданий.

О популярных теплоизоляторах

  •  выпускается в рулонах или в матах (см. фото выше), при этом ширина рулонов может быть как 600, так и 1200 мм, а маты обычно 1000Х600 мм. Толщина такого теплоизолятора может быть от 20 до 200 мм, причем одна сторона материала иногда покрыта алюминиевой фольгой, что резко снижает теплопроводность.
  • Кроме того, минеральная вата делится на каменную, шлаковую и стекловату, и каждая из разновидностей имеет свой коэффициент теплопроводности, указанный производителем на этикетке. Этот утеплитель чаще всего используется при строительстве зданий, но он боится влаги (вымываются соединительные элементы).

Совет При использовании минеральной ваты для утепления зданий следите за тем, чтобы она не мнелась, т. к. она потеряет полезные свойства.
  Используйте защитное снаряжение (перчатки, очки, респиратор) для крепления материала.

  • Не менее популярным можно назвать материал, который более удобен в монтаже, поскольку имеет прочную структуру. Толщина материала от 20 до 100 Ом, а по периметру панели 1000×1000 мм. Из-за разной плотности и толщины такой утеплитель имеет разный коэффициент, но он указывается в маркировке производителем.
  • Полистирол горит, а при температуре 75⁰c-80⁰C начинается деструкция с выделением опасного для здоровья фенола. Чаще всего используется в комплекте с негорючей подкладкой. Также панели плотностью 25 кг/см 2 можно шпаклевать и штукатурить. Также используют очень похожий, но имеющий большую плотность пеноплекс (экструдированный пенополистирол), который не горит, а тлеет и выделяет токсины.


  7 сентября 2016 г.
Специализация: мастер внутренних и наружных работ (штукатурка, шпаклевка, плитка, гипсокартон, вагонка, ламинат и т. д.).Кроме того, сантехника, отопление, электрика, обычная обшивка и расширение балконов. То есть ремонт в квартире или доме был сделан под ключ со всеми необходимыми видами работ.

Безусловно, расчет утеплителя для стен в собственном доме – очень серьезная работа, особенно если она не была сделана изначально и в доме холодно. И здесь вам предстоит столкнуться с рядом вопросов.

Например, каким должен быть утеплитель, какой лучше и какая нужна толщина материала? Попробуем разобраться в этих вопросах, а также посмотреть видео в этой статье, наглядно демонстрирующее тему.

Изоляция стен

Внутри или снаружи

Если вы решите воспользоваться калькулятором толщины утеплителя для стен, вы не получите точных данных. Вручную можно получить более точную и достоверную информацию. Кроме того, имеет значение расположение утеплителя, который можно укладывать как внутри, так и снаружи здания, что необходимо учитывать при расчете!

Особенности внутреннего и наружного утепления:

  • представьте, что вы пользуетесь калькулятором для расчета утеплителя для стен, но укладываете утеплитель внутри помещения, будут ли результаты расчета правильными? Обратите внимание на диаграмму выше;
  • какой бы толщины не был утеплитель в помещении, стена все равно останется холодной и это приведет к определенным последствиям;
  • , то есть это означает, что точка росы или зона, где теплый воздух превращается в конденсат при встрече с холодным воздухом, переносится ближе к помещению.И чем мощнее внутреннее прогревание, тем ближе будет эта точка;
  • в некоторых случаях эта зона достигает поверхности стены, где влага способствует развитию грибковой плесени. Но даже если он остается внутри стены, эксплуатационный ресурс не увеличивается;
  • поэтому инструкция и здравый смысл подсказывают, что внутреннюю изоляцию следует устанавливать только в крайнем случае или когда необходима звукоизоляция. ;
  • с наружным утеплением точка росы будет приходиться на зону утепления, а значит, вы сможете увеличить срок годности вашей стены и избежать сырости.

Расчет — дело серьезное!

№ б/н Материал стенки Коэффициент теплопроводности Требуемая толщина (мм)
1 Пенопласт ПСБ-С-25 0,042 124
2 Минеральная вата 0,046 124
3 Клееный деревянный брус или цельная массивная ель и сосна поперек волокон 0,18 530
4 Укладка керамических блоков на изоляционный клей 0,17 575*
5 Кладка газо- и пеноблоков 400кг/м3 0,18 610*
6 Укладка пенополистирольных блоков на клей 500кг/м3 0,18 643*
7 Кладка газо- и пеноблоков 600кг/м3 0,29 981*
8 Кладка на керамзитобетонный клей 800кг/м3 0,31 1049*
9 Кладка из керамического пустотелого кирпича по ЦПР 1000кг/м3 0,52 1530
10 Кладка из рядового кирпича по ЦПР 0,76 2243
11 Кладка из силикатного кирпича по ЦПР 0,87 2560
12 ЖБИ 2500кг/м3 2,04 6002

Теплотехнический расчет различных материалов

Примечание к таблице. Наличие знака * указывает на необходимость добавления коэффициента 1,15, если в здании выполнены перемычки и монолитные пояса из тяжелого бетона. Сверху для наглядности составлена ​​схема — цифры совпадают с таблицей.

Итак, расчет толщины утеплителя, это определение его термического сопротивления, которое обозначим буквой R   — величина постоянная, которая рассчитывается отдельно для каждого региона.

Для наглядности возьмем среднюю цифру. R = 2,8 (м2 * К/Вт). По ГОСТу это значение является минимально допустимым для жилых и общественных зданий.

В случаях, когда теплоизоляция состоит из нескольких слоев, например, из кирпичной кладки, пенопласта, евровагонки, то суммируется сумма всех показателей — R = R1 + R2 + R3 . А общую или индивидуальную толщину теплоизоляционного слоя рассчитывают по формуле R = p/k .

Здесь p   будет означать толщину слоя в метрах, а буква k , это коэффициент теплопроводности данного материала (Вт/м*k), значение которого вы можете взять из таблицы тепловой расчет, который приведен выше.

На самом деле по тем же формулам можно рассчитать энергоэффективность от утепления подоконников или узнать толщину утеплителя для пола. Используйте значение R в соответствии с вашим регионом.

Чтобы не быть голословным, приведу пример, возьмите кирпичную кладку в два кирпича (обычная стена), а в качестве утеплителя используйте пенополистирольные плиты ПСБ-25 (двадцать пятая пена), цена которых вполне приемлема даже для бюджетное строительство.

Значит, термическое сопротивление, которого нам нужно добиться, должно быть 2.8 (м2*Д/Ш). Сначала мы признаем термическое сопротивление этой кирпичной кладки. От стыка до стыка кирпич имеет 250 мм и между ними находится раствор толщиной 10 мм.

Следовательно, р = 0,25 * 2 + 0,01 = 0,51 м . Коэффициент силиката 0,7 (Вт/м*К), тогда Р кирпича = р/к = 0,51/0,7 = 0,73 (м2*К/Вт) — получили теплопроводность кирпичной стены, рассчитав ее с наши собственные руки.

Идем дальше, теперь нам нужно добиться общей цифры для слоеной стены 2. 8 (м2*К/Вт), то есть R=2,8(м2*К/Вт и для этого надо знать необходимую толщину пенопласта. Значит Rпенопласт=R-общ=2,8-0,73=2,07(м2* К/В).

На фото — местная защитная пена

Теперь для расчета толщины пенополистирола возьмем за основу общую формулу и вот П пенопласт = Р пенопласт * К пенопласт = 2? 07*0? 035 = 0? 072м . 2 см в ПСБ-25 мы, конечно, не найдем, но если учесть интерьер и воздушный зазор между кирпичами, то 70 см будет достаточно, а это два слоя по 50 мм и 20 мм.

Заключение

Не забывайте, что при расчете необходимой толщины теплоизоляционного материала нужно использовать значение термического сопротивления (R), которое установлено конкретно для вашего региона. Если у вас возникнут трудности или возникнут вопросы по расчетам — пишите об этом в комментариях, буду рад помочь вам решить трудности!

   7 сентября 2016 г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, спросить автора о чем-то — добавьте комментарий или скажите спасибо!

Утепление стен, пола и потолка здания – неотъемлемая часть строительства, особенно если речь идет о жилом доме. Но не столько важно выбрать качественный теплоизоляционный материал, сколько рассчитать его оптимальную толщину. От того, насколько правильно будет определена толщина утеплителя в каждом конкретном случае, будут зависеть эксплуатационные качества и долговечность здания.

Для понимания степени важности расчета толщины утеплителя необходимо понимать принцип работы и назначение теплоизоляции. С каждым годом человечество тратит все больше энергетических ресурсов, и цены на них растут.Следовательно, люди начинают думать о способах экономии энергии, чтобы сэкономить деньги на отоплении дома зимой и охлаждении летом. А вот и теплоизоляция.

Слой утеплителя, прикрепленный к стене, полу или потолку, снижает энергопотребление в несколько раз. Теплоизоляция не дает теплу быстро уйти из помещения зимой, а летом не пропускает потоки горячего воздуха внутрь. Но чтобы организовать такие условия, необходимо рассчитать толщину утеплителя до сантиметров.Ошибетесь на 2-3 см, и очень скоро возникнет масса проблем, начиная от потери энергии, заканчивая разрушением стены.

Большинство людей сегодня живут в высотных домах из бетона и иногда платят большие деньги за коммунальные услуги. Но жалуясь на повышение тарифов, мало кто задумывается о том, что решить проблему лишних расходов раз и навсегда можно, просто утеплив стены своей квартиры. Разумеется, речь идет о наружных стенах, не примыкающих к другим комнатам или квартирам.Иногда утепление только одной стены, выходящей на улицу, позволяет снизить теплопотери на 30–40 %.

Второстепенным назначением изоляционного слоя является дополнительная звукоизоляция. Если речь идет о многоэтажном доме в спальном районе города, утеплитель защитит вас от шума с улицы, звука будильника посреди ночи и т. д.

Если речь идет о частном строительстве, например, коттедже или загородном доме, то некоторые теплоизоляционные материалы позволяют снизить затраты на строительство, заменив материалы для возведения стен.Так, используя толстые пенополистирольные или минераловатные плиты толщиной около 10 см, можно заменить ими кирпичные стены. Нагрузка на такие стены должна быть минимальной, поэтому такой способ подходит для одноэтажного строительства, возведения веранды или гостевого дома.

Требования к теплоизоляционным материалам

К теплоизоляционным материалам предъявляется множество требований, которые различаются в зависимости от эксплуатационной нагрузки будущего здания, климатических условий, финансовых возможностей и т.д.

Основной характеристикой качества утеплителя является способность проводить тепло. Это, в свою очередь, зависит от структуры материала, его плотности, пористости, уровня влажности и многих других факторов.

Существует несколько классов материалов по теплопроводности:

  1. Низкий — обозначается буквой А на упаковке утеплителя (0,06 Вт/кв.м).
  2. Средние — обозначаются буквой Б (от 0,06 до 0,115 Вт/кв.м).
  3. Высокий — буква Б (от 0.115 до 0,175 Вт/кв.м).

Для обеспечения качественной теплоизоляции фасада, будь то многоэтажный дом или частный коттедж, утеплитель должен быть достаточно прочным, чтобы выдержать вес отделки. Поэтому выбирать материал необходимо с учетом того, чем вы будете покрывать стену. Плитка, например, довольно много весит и требует прочного основания, а вот обои или пробка будут хорошо держаться практически во всех случаях.

Кроме того, утеплитель должен быть максимально паропроницаемым, но по возможности не впитывать влагу.Материал не должен гореть и поддерживать горение, выделять вредные и ядовитые вещества, не деформироваться при перепадах температуры.

  Способы утепления

Снижение теплопотерь зависит не только от правильного материала, но и от того, где он расположен. Итак, существует несколько способов утепления стен, каждый из которых имеет свои преимущества и недостатки.

Способы утепления стен:

  1. Стена монолитная — специальная кирпичная или деревянная перегородка толщиной 40 см и более.
  2. Многослойный пирог — теплоизоляционный слой располагается внутри стены между внешней и внутренней панелями. Организовать такую ​​теплоизоляцию можно только на этапе возведения стен, иначе придется ломать, а затем восстанавливать внутреннюю панель.
  3. Наружное утепление — слой утеплителя крепится к наружным стенам и укрывается финишной отделкой (фасадная штукатурка, плитка, сайдинг и т.п.). Этот способ утепления требует дополнительной пароизоляции и гидроизоляции, но является наиболее эффективным среди всех остальных.

Толщина изоляции

Почему так важно выбрать правильную толщину изоляционного слоя? Неужели так страшно переборщить, ведь по идее, чем толще изоляция, тем лучше? На самом деле ситуация такова – если утеплитель слишком тонкий, через стену проникают холод и сырость, если слишком толстый – деньги «летят на ветер».

Если слой теплоизоляционного материала будет меньше уложенного хотя бы на пару сантиметров, стены непременно промерзнут и отсыреют.Так называемая точка росы, которая обычно находится снаружи, сместится внутрь стены, потому что утеплитель не сможет ее удержать. В результате на поверхности стены появится конденсат, она будет медленно отсыревать, разрушаться, появляться плесень и грибок.

Слишком толстый утеплитель приведет к ненужным затратам. Каждый добросовестный хозяин хочет не только построить надежный дом, но и максимально сэкономить, а толстые утеплители стоят немалых денег… Именно поэтому важно уметь рассчитать его толщину. Также слишком большая толщина утеплителя нарушает естественную вентиляцию внутри стен, в результате чего внутри помещения становится слишком душно и некомфортно. Плюс, если утепление выполнять с внутренней стороны стены, толстый материал будет занимать много свободного места, уменьшая квадратуру помещения.

Еще один важный момент перед тем, как перейти к расчетам – определение толщины утеплителя зависит от материала, из которого сделана стена.На основании этих данных можно судить о теплопроводности и тепловых свойствах поверхности. Эти данные позволяют определить потери тепла на каждый квадратный метр площади. Полный перечень характеристик материала указан в СНиП №2-3-79.

Плотность утеплителя может быть совершенно разной, но чаще используют материалы плотностью от 0,6 до 1000 кг/куб. м.

Большинство современных многоэтажных и частных домов построены из пеноблоков. Для этого материала определены следующие требования к изоляции:

  1. ГОСТП (указывается в градусо-днях за отопительный период) — 6000.
  2. Сопротивление теплопередаче для стен более 3,5 Кл/кв.м/Вт.
  3. Сопротивление теплопередаче для потолка более 6 Кл/кв.м/Вт

Если предполагается укладка нескольких слоев утеплителя, показатели сопротивления теплопередаче рассчитываются как сумма каждого слоя. Необходимо учитывать теплопроводность и характеристики материала, из которого сделаны стены.

Как рассчитать

Для выполнения теплотехнического расчета утепления необходимо учитывать одновременно большое количество факторов, что достаточно сложно сделать неопытному строителю.Важнейшим показателем является характеристика стены и климатические условия местности, где ведется строительство.

Когда вы определились с технологией работы и выбрали подходящий материал, можно приступать к расчетам.

Полезный совет: для утепления одного дома или пола рекомендуется выбирать одинаковый материал от одного производителя и желательно из одной партии.

Также в обязательном порядке необходимо утеплить со стороны улицы трубопроводы, ведущие внутрь дома.Это одно из потенциально опасных мест возникновения «мостиков холода», через которые удаляется до 30% тепла.

Для приведения значений сопротивления теплопроводности стен и пола к требуемым показателям (3,5 и 6 соответственно) необходимо использовать следующие формулы:

  • для стен: R = 3,5-R стен;
  • для потолка: R = 6-R потолок.

При нахождении разницы можно узнать какой толщины должен быть утеплитель по формуле: p = R*k, где p — необходимая толщина утеплителя, k — коэффициент теплопроводности используемого теплоизоляционного материала .

Если вы используете пенопласт или минеральную вату, профессионалы рекомендуют делать оптимальную толщину 10 см.

Калькуляторы

Если вы не хотите запоминать формулы и самостоятельно выполнять расчеты, расчет толщины утеплителя для стен помогут сделать онлайн-калькуляторы. Это специально созданные программы, учитывающие все факторы и характеристики материалов, позволяющие точно знать, сколько теплоизоляции необходимо купить.

Одной из самых популярных программ является калькулятор Rockwool, разработанный опытными специалистами для расчета толщины и энергоэффективности утеплителя.Интуитивно понятный интерфейс не вызовет вопросов даже у неопытных пользователей. Зайдите на сайт калькулятора, нажмите «Начать расчет» и следуйте подробным пошаговым подсказкам.

Расчет утепления стен и потолка может выполнить даже новичок при наличии необходимых показателей материалов. Пренебрежение необходимостью расчета точной толщины слоя утеплителя влечет за собой массу хлопот, часть из которых можно быстро исправить, а другим придется дожить до следующего капитального ремонта.

Предисловие . Для утепления дома выбирают материал, обладающий низкой теплопроводностью и высоким сопротивлением. Для определения термического сопротивления строительных материалов достаточно знать коэффициент теплопроводности и его толщину. В этой статье мы расскажем, как рассчитать толщину утеплителя для крыши, чердака, стен и пола в доме, чтобы зимой было тепло и комфортно.

Что необходимо для расчета толщины утеплителя

Комфортное проживание в доме предусматривает поддержание оптимальной температуры в помещении, особенно зимой.При строительстве здания следует помнить о теплоизоляции, следует правильно подобрать и рассчитать толщину утеплителя для стен, крыши, пола и чердака. Любой материал – кирпич, дерево, пеноблок или минеральная вата имеет свое значение теплопроводности и термического сопротивления.

Теплый дом — мечта каждого хозяина

Под теплопроводностью принимают способность материала проводить тепло. Это значение определяется в лабораторных условиях, а полученные данные приводятся производителем на упаковке или .Теплостойкость материала обратно пропорциональна теплопроводности. Материал, который хорошо проводит тепло, имеет низкую термостойкость и требует изоляции.

При строительстве здания следует помнить о качественной теплоизоляции. Если в стенах дома или в других конструкциях при строительстве были допущены ошибки, то возможно появление мостиков холода – участков, по которым тепло быстро уходит из дома. На этих участках может образоваться конденсат, а позже и плесень, если ее не принять во время мероприятий по прогреву.

Как рассчитать толщину утеплителя для стен

1 . Определиться с дизайном и отделкой наружных стен дома (внутренних и наружных). Схема отделки зависит от ваших предпочтений, решения экстерьера и интерьера здания. Отделка добавляет несколько слоев к толщине стены дома.

2 . Рассчитать термическое сопротивление выбранной стены (Rпр.) Значение можно найти по формуле, при этом нужно знать материал стены и ее толщину:

Рпр.= (1 / α (с)) + R1 + R2 + R3 + (1 / α (n)) ,

, где R1, R2, R3 — сопротивление теплопередаче слоя, α (а) — коэффициент теплопередачи внутренней поверхности стенки, α (n) — коэффициент теплопередачи наружной поверхности стенки.

3 . Рассчитайте минимальные значения сопротивления теплопередаче (Rmin.) для вашей климатической зоны по формуле R = δ/λ, δ, где δ – толщина слоя материала в метрах, λ – коэффициент теплопроводности материала (Вт/м* К).Теплопроводность (способность материала обмениваться теплом с окружающей средой) можно узнать на упаковке материала или определить по таблице теплопроводности минеральной ваты или другого материала, например, для пенопласта ПСБ-С 15 она равна 0,043. Вт/м, для минеральной ваты плотностью 200 кг/м3 – 0,08 Вт/м.

Чем выше коэффициент теплопроводности, тем холоднее материал. Самая высокая теплопроводность у металла, мрамора, минимальная – у воздуха. Материалы, основу которых составляет воздух, теплые, например, 40 мм пенопласта по теплопроводности равны 1 метру кирпичной кладки.Коэффициент имеет постоянное значение, его можно найти в справочнике ДБН В.2.6-31:2006 (Теплоизоляция зданий).

4 . Сравните Rмин. с Rпр. и найти разность ΔR. Если в результате вашего расчета Rмин. Меньше или равно Rпр., то утепление стен дома не нужно, так как существующие слои обеспечивают стандартную теплоизоляцию здания. Когда Rмин. больше Rпр., то определить разницу между ними, для этого от большего значения вычесть меньшее? R = Rмин.- Рпр.

5 . Выберите толщину изоляции в соответствии с размером ΔR. Выбранный утеплитель должен предусматривать в конструкции недостающее сопротивление теплопередаче. При выборе материала следует помнить о его характеристиках: теплопроводности, плотности и классе горючести, коэффициенте водопоглощения. Далее мы рассмотрим на примерах, как рассчитать толщину утеплителя для разных конструкций, но вы легко можете рассчитать теплопроводность стены онлайн-калькулятором на нашем сайте.

Как рассчитать утеплитель для кирпичных стен

Представим, что в доме стены из пенобетона плотностью 300 (0,3 м), коэффициент теплопроводности материала 0,29. Делим 0,3 на 0,29 и получаем общее значение 1,03.

Как рассчитать толщину утеплителя для стен, позволяющую обеспечить комфортное проживание в доме? Для этого необходимо знать минимальное значение термического сопротивления в городе или районе, где находится утепляемая конструкция.Далее из этого значения необходимо вычесть полученное 1,03 и в результате станет известно теплостойкость, которой должен обладать утеплитель.

Если стены состоят из нескольких материалов — бетона, кирпича, штукатурного слоя и т.п., то значения их термического сопротивления следует суммировать. Толщина стенового утеплителя рассчитывается с учетом сопротивления теплопередаче используемого материала (R). Для нахождения параметра необходимо узнать величину ГОСП (градусо-сутки отопительного периода) по формуле:

t B представляет температуру в помещении.По установленным нормам она находится в пределах +20-22°С. Средняя температура воздуха t от, количество дней отопительного периода в календарном году z от. Эти значения приведены в СНиП 23-01-99 «Строительная климатология». Следует обратить внимание на продолжительность и температуру в отопительный период, когда среднесуточная t≤ 8°С.

Когда определено термическое сопротивление каждого материала, следует выяснить, какой должна быть толщина утеплителя потолка, пола, стен, крыши дома.Каждый материал «многослойного пирога» конструкции имеет свое термическое сопротивление R и рассчитывается по формуле:

Р ТП = Р 1 + Р 2 + Р 3 … Р н,

Где под n понимается количество слоев, а термическое сопротивление определенного материала равно отношению его толщины (δ с) к теплопроводности (λ с).

R = δ S / λ S

Как рассчитать утепление стен пеноблоком

Например, в конструкции используется пеноблок D600 толщиной 30 см, теплоизоляцией выступает базальтовая вата URSA плотностью 80-125 кг/м3, а пустотелый кирпич плотностью 1000 кг/м3 и толщиной 12 см служит финишным слоем.

Коэффициенты теплопроводности указанных выше материалов указаны в сертификатах.

Теплопроводность бетона 0,26 Вт/м*0С

Теплопроводность изоляции — 0,045 Вт/м*0С

Теплопроводность кирпича — 0,52 Вт/м*0С.

Мы определяем R для каждого материала.

Тепловое сопротивление газобетона — R Г = δ СГ / λ СГ = 0,3 / 0,26 = 1,15 м 2 * 0 С / Вт
Тепловое сопротивление кирпича РК = δ СК / λ СК = 0.12/0,52=0,23 м 2 *0 Кл/В.

Зная, что стена состоит из 3-х слоев, находим R TP = R G + R Y + R K и находим тепловое сопротивление утеплителя R Y = R TP — R G — R K .

Представим, что строительство происходит в районе, где R тр (22 0 С) составляет 3,45 м 2 * 0 С/Вт. Вычислим RY = 3,45 — 1,15 — 0,23 = 2,07 м 2 * 0 С/Вт. Теперь мы знаем, что Сопротивление должна иметь базальтовая вата или другой утеплитель. Толщина утеплителя для стен будет определяться по формуле:

δ S = R Y x λ SY = 2.07 х 0,045 = 0,09 м или 9 см.

Если представить, что R тр (18 0 С) = 3,15 м 2 * 0 С/Вт, то R У = 1,77 м 2 * 0 С/Вт, а δ S = 0,08 м или 8 см.

Как рассчитать толщину утеплителя чердака

Расчет этого параметра производится по аналогии с определением толщины утеплителя стен дома. Для теплоизоляции чердачных помещений лучше использовать материал с коэффициентом теплопроводности 0,04 Вт/м°С.Для чердаков толщина слоя торфа большого значения не имеет. Чаще всего для утепления кровли используют рулонный, матовый или плитный утеплитель.

Толщина утеплителя для потолка рассчитывается по приведенному выше алгоритму. Температура в доме зимой зависит от того, насколько правильно определены параметры утепляющего материала. Опытные строители советуют увеличивать толщину утеплителя кровли до 50% относительно проектной. Если используются шихтовые материалы, их необходимо время от времени разрыхлять.

Толщина утеплителя в каркасном доме

В роли теплоизоляции может выступать каменная вата, эковата и сыпучие материалы. Расчет толщины утеплителя в каркасном доме прост, ведь его конструкция требует наличия утеплителя. Тепловое сопротивление стен дома в Москве должно быть R=3,20 м 2 *0 С/Вт. Теплопроводность утеплителя представлена ​​в таблицах или в паспорте на товар.

Для шерсти это λ ut = 0.045 Вт/м*0 С. Толщина утеплителя для каркасного дома определяется по формуле:

δ ut = R x λ ut = 3,20 x 0,045 = 0,14 м

Плиты минераловатные изготавливаются толщиной 10 см и 5 см. В этом случае необходимо будет уложить минеральную вату в два слоя.

Как рассчитать толщину утеплителя пола


  Прежде чем приступить к расчетам, вы должны знать, какова высота пола относительно уровня земли. Также следует иметь представление о температуре почвы зимой на глубине.Данные можно взять из таблицы зависимости температуры грунта от глубины и расположения:

Сначала необходимо определить ГОСП, затем рассчитать сопротивление теплопередаче, определить толщину слоев пола (например, железобетон, цементная стяжка по утеплению, напольное покрытие). Далее определяем сопротивление каждого из слоев и суммируем полученные значения. Таким образом, мы узнаем термическое сопротивление всех слоев пола, кроме утеплителя.

Чтобы найти толщину утеплителя, из нормативного теплового сопротивления отнимаем суммарное сопротивление слоев пола, за исключением изоляционного материала. Толщина утеплителя для пола в доме рассчитывается путем умножения термического сопротивления утеплителя на коэффициент теплопроводности.

Нужно ли утеплять кирпичный дом?

Кирпич — древний материал, из которого веками строились дома.Но означает ли это, что кирпич отвечает текущим энергетическим требованиям дома и нужна ли кирпичному дому теплоизоляция?

Самые ранние известные кирпичные дома, датируемые 7000 г. до н.э. в Турции, в основном были сделаны из глиняных блоков, оставленных сохнуть на жарком солнце, пока они не затвердеют. Древние кирпичи использовались для строительства прочных стен, полов и мостов и были революционными для своего времени. Высушенные на солнце кирпичи оставались стандартным строительным материалом до тех пор, пока древние римляне около 3000 г. до н.э. не начали обжигать глиняные кирпичи в глиняных печах.Это значительно увеличило их долговечность и прочность. Современные кирпичи, которые мы используем сегодня, изготавливаются методом экструзии. Глину и сланец с низким содержанием влаги помещают в формы, дают затвердеть, а затем разрезают на более мелкие части для формирования отдельных кирпичей. Наконец, кирпичи обжигают при высоких температурах, в результате чего получаются прочные кирпичи одинакового размера.

Хотя кирпичи обладают естественными изоляционными свойствами со значением R около 0,80, этого недостаточно. Изоляция наряду с кирпичом — лучший способ утеплить дом и снизить затраты на электроэнергию.

Тип изоляции, которую следует использовать, зависит от возраста дома и способа его постройки.

Сколько изолирует кирпич

Кирпич

обычно обеспечивает лучшую изоляцию, чем другие материалы для облицовки, с коэффициентом R 0,80. Для сравнения, винил, дерево и фиброцемент имеют значение R ниже 0,35. Хотя значение R 0,80 не очень много.

Несмотря на то, что кирпич не имеет высокого значения R, он все же помогает поддерживать постоянную внутреннюю температуру благодаря своей тепловой массе и влаге, поглощаемой кирпичом.Кирпичи поглощают и сохраняют тепло намного лучше, чем другие материалы для облицовки, а затем медленно отдают это тепло в течение дня. Этот процесс помогает сохранять в доме прохладу днем ​​и тепло ночью.

Естественную способность кирпича накапливать и выделять тепло можно увеличить, включив в конструкцию изоляцию. Изоляция повышает энергоэффективность вашего дома и снижает затраты на отопление и охлаждение.

Новый дом из красного кирпича с черной входной дверью и черными ставнями.

Новые кирпичные дома

Кирпичный сайдинг стал нормой, когда строительные нормы и правила стали требовать изоляции внутри наружных стен. Одним из лучших изоляторов на самом деле является воздух. Большинство хороших утеплителей задерживает воздух, поэтому он такой легкий и пушистый, полная противоположность кирпичу. Кирпич не очень хороший изолятор, но современный дом из кирпича на самом деле представляет собой просто деревянный каркасный дом с кирпичом, используемым в качестве сайдинга, а не конструкционного материала. Полость между стойками внутри наружных стен — это то, что утеплено.

Кирпич сегодня используется не так, как раньше. В старых домах в качестве несущего материала использовался кирпич. Однако в новых домах он используется в основном в качестве внешнего сайдинга.

Каркасы современных домов построены из дерева, стали или бетона, а в качестве облицовочного материала используется кирпич.

Кирпичный дом обычно включает в себя мембрану, такую ​​как паронепроницаемая домашняя пленка, такая как Tyvek, или рубероид поверх обшивки дома. Когда мы устанавливаем кирпич, мы обычно оставляем узкое воздушное пространство между мембраной и кирпичами.Это оставляет некоторое пространство для потока воздуха и область, где вода может стекать, если она попадает за кирпич.

Во время строительства кирпичный сайдинг крепится к каркасу дома с помощью металлических анкеров, известных как «кирпичные стяжки». Раствор создает равномерные швы между кирпичами. Небольшие отверстия, известные как «сливные отверстия», расположены вдоль нижнего ряда кирпичей, чтобы любая вода, попадающая за кирпичи, могла стекать.

Жесткие пенопластовые изоляционные плиты можно использовать для изоляции сплошных стен, таких как бетонные блоки или заливной бетон.

Старый дом из красного кирпича с зелеными ставнями и металлической крышей, без внутренней изоляции стен.

Старые кирпичные дома

Старые кирпичные дома, которые были построены до вступления в силу современных энергетических норм, не были построены с учетом теплоизоляции. Вот почему в старых домах так дорого обогрев и охлаждение.

Наружные стены были сделаны из кирпича или других каменных изделий, скрепленных раствором. В некоторых случаях несущие кирпичные стены строились из двух слоев кирпича, идущих параллельно друг другу с некоторым зазором посередине.Затем пространство было заполнено щебнем и раствором. Стены представляли собой сплошную каменную кладку без дополнительного места для утепления.

Внутренние стены, как правило, были каменными или деревянными с токарной обработкой и штукатуркой.

Стены также были построены из бетонных блоков или монолитного бетона. И без дополнительного утепления.

Если вы хотите утеплить дом, построенный с использованием этих старинных строительных технологий, у вас нет другого выбора, кроме как добавить теплоизоляцию снаружи стен. Нет никакого способа получить его в стене, потому что они прочные.

Существует два основных способа утепления старой каменной стены:
  1. К стене добавлена ​​изоляция из жесткого пенопласта. Вы можете добавить жесткую пену на внешнюю или внутреннюю сторону стены. После того, как изоляция нанесена, вы можете отделывать стену, как вам нравится. Внутренние стены обычно отделаны гипсокартоном, штукатуркой или вагонкой. Наружные стены могут быть облицованы любым количеством материалов. Например, кирпич, камень, штукатурка, винил, фиброцемент, дерево или даже металл.
  2. Стены можно обрамлять рядом с кирпичной стеной. Обычно мы используем шпильку 2×4 или 2×6, расположенную на расстоянии 1/2 дюйма от старой стены. Затем заполняем пустоты утеплителем. Вы можете использовать этот метод как на внешней, так и на внутренней стороне стены. Если это внешняя новая стена, вы должны обшить стену, а затем обшить ее стороной. Внутреннюю новую стену отделывают соответствующим образом.

Общие проблемы с изоляцией старых кирпичных домов

Основные проблемы при утеплении старых кирпичных домов – это место, время и деньги.Внутри стен нет места для дополнительной изоляции, поэтому ее необходимо добавить снаружи. Это занимает много места. В среднем вы добавите около 4–8 дюймов, включая изоляцию и отделку. Добавление изоляции таким способом требует много времени и средств. Это непростая задача — добавить изоляцию на каждый сантиметр ваших стен, а затем закончить стены. Помните, что вам понадобится не только изоляция, но и совершенно новый внешний сайдинг или внутренняя отделка стен. Стоит ли оно того?

Обычно имеет смысл сделать другие части дома более энергоэффективными.Такие вещи, как замена окон и дверей, герметизация утечек воздуха, обеспечение большей изоляции в таких областях, как чердаки и подвалы, а также переход на энергоэффективные системы отопления и охлаждения. В долгосрочной перспективе внесение этих изменений может оказаться более эффективным, чем утепление дома.

Старый дом из красного кирпича без утепления.

Изоляция внутренней поверхности и старой кирпичной стены может вызвать проблемы с влажностью

Для повышения энергоэффективности можно утеплить старые кирпичные дома.Это делается путем добавления слоя изоляции на внутреннюю поверхность стены. Это определенно повысит значение R ваших стен, но есть некоторые недостатки.

Одна из проблем заключается в том, что повышенная теплоизоляция изменяет то, как стена справляется с скоплением влаги. Поскольку кирпичная стена с теплоизоляцией будет холоднее, чем кирпичная стена без теплоизоляции, кирпич дольше будет оставаться влажным. Это связано с тем, что внутри кирпича хранится меньше тепла. Раньше тепло уходило из дома через кирпич, который нагревал кирпичи.Теперь тепло внутри останавливается новой изоляцией, поэтому оно никогда не нагревает кирпичи. Кирпичи становятся холоднее и не так быстро испаряют влагу.

Еще одна проблема – неравномерный прогрев кирпичной стены. Поскольку стена не получает тепла изнутри, единственным источником тепла является солнце. В толстой кирпичной стене тепло остается на внешней стороне стены, а внутренняя сторона холодная. Это перемещает точку кристаллизации внутрь по направлению к изоляции. Когда стена становится действительно влажной, вода на внешней поверхности испаряется от солнечного света, но вода, скопившаяся возле изоляции, может замерзнуть.Это может привести к повреждению.

Хранить воду внутри каменной стены — плохая идея. Если вы планируете утеплять старый кирпичный дом, осмотрите весь кирпич. Убедитесь, что нет трещин или поврежденного раствора, через которые вода может просачиваться в стену. Остановите проникновение воды в стену, и вы предотвратите повреждение.

Включает воздушный зазор для вентиляции

В более мягком климате с более теплой зимой изоляция рядом с кирпичом может не вызвать проблем. Но метод, который мы рекомендуем, включает небольшой воздушный зазор около 1/2 дюйма между кирпичом и изоляцией.Зазор обеспечивает вентиляцию за кирпичной стеной, что обеспечивает как энергоэффективность, так и улучшенную сушку.

Воздушный поток также является отличным способом сушки кирпича, что помогает предотвратить рост плесени и грибка. Безусловно, основной причиной повреждения домов любой конструкции является вода.

Если потеря тепла является проблемой для вашего старого кирпичного дома, то это решение лучше, чем простое нанесение изоляции непосредственно на кирпич. Это займет немного больше времени, но преимущества стоят затраченных усилий.

При этом необходимо учитывать некоторые дополнительные факторы риска:

  • Больше дождя увеличивает риск, так как вода просачивается внутрь и за кирпичную стену.
  • Более холодный климат повышает вероятность того, что температура упадет достаточно низко, чтобы вода, содержащаяся в кирпиче, замерзла.
  • Большее количество изоляции делает обратную сторону кирпичной стены намного холоднее, поскольку через более толстую изоляцию проходит меньше тепла.
  • Кирпичи низкого качества, как правило, пористые, что позволяет воде скапливаться внутри.
  • Плохая установка является важным фактором. Неправильное нанесение раствора может привести к образованию трещин и проникновению воды.

Перед утеплением старых кирпичных стен тщательно их осмотрите. Ищите любые ранее существовавшие повреждения или места, куда может проникнуть вода. Убедитесь, что вы все стены, которые будут изолированы. Качество кирпичей может варьироваться в зависимости от того, где они находятся в стене. Лучшие кирпичи часто использовались для передней части дома, но кирпичи более низкого качества использовались для стен и задней части дома.

Если вы обнаружите существующие повреждения, устраните их как можно скорее.

Добавить дренажные отверстия для дополнительного дренажа

Добавление изоляции к старой кирпичной стене может привести к проблемам с влажностью, которые нельзя игнорировать. Основной причиной повреждения дома является вода, и вы должны принять все возможные меры предосторожности. Рассмотрите возможность добавления дренажных отверстий, чтобы облегчить дренаж. Любая вода, которая скапливается за кирпичной стеной и напротив изоляции, будет стекать через отверстия.

Работа внутри дома.Просверлите ряд дренажных отверстий небольшого диаметра на уровне пола через кирпичную стену. Наклоните отверстия вниз к земле. Их можно оставить пустыми или заполнить дренажными трубками, снабженными фитильками для дренажа.

Добавьте слой пластика или другой мембраны между изоляцией и кирпичом, чтобы вода не касалась изоляции.

Резюме: Нужна ли теплоизоляция кирпичному дому?

Кирпичные дома

— это красивый дизайн, который не требует обслуживания, чрезвычайно прочен, служит на десятилетия дольше, чем любой другой вид сайдинга, и доказано, что он увеличивает стоимость дома, если они построены правильно.Но старые кирпичные дома практически не имеют изоляции по сравнению с современными кирпичными домами. Нужно ли утеплять кирпичный дом? И стоит ли утепление старого кирпичного дома денег? Это зависит от вас. Это определенно возможно. Однако это трудоемкая и дорогая работа, и существуют альтернативные способы сделать старый кирпичный дом более энергоэффективным.

Я надеюсь, что часть этой информации поможет вам решить, нуждается ли ваш старый кирпичный дом в дополнительной изоляции.

Если у вас есть какие-либо вопросы или комментарии, напишите нам в любое время.

Влагостойкость внутренних изолированных сегментов кирпичной стены, подвергнутых увлажнению и сушке.

Лабораторное исследование https://doi.org/10.1016/j.buildenv.2020.107488Get rights and content подвергается увлажнению и сушке в крупногабаритном климатическом симуляторе ограждающих конструкций.

Видно, что разнообразие поведения кирпичной кладки влияет на характеристики внутренней изоляции стен.

Умеренная по сравнению с высокой начальной скоростью поглощения (IRA) кирпичная кладка показывает более быстрое высыхание закладных концов балок.

Улучшенный потенциал высыхания показан при использовании умной пароизоляции по сравнению с пароизоляцией из полиэтилена.

Реферат

Гигротермические задачи вводятся при оснащении фасадов существующих каменных зданий внутренним утеплением. Если не принять меры, влага может привести к повреждению ограждающих конструкций здания.Было предложено и изучено множество мер по преодолению снижения потенциала высыхания. Тем не менее, необходимо больше понимания в отношении последствий мер.

В этой статье исследуется поведение во время смачивания и высыхания сегментов каменных стен, установленных в крупномасштабном симуляторе климата оболочки здания, подвергая их воздействию различных климатических условий, включая проливной дождь. Оснащенные внутренней изоляцией и встроенными деревянными концами балок, большинство сегментов стен имеют интеллектуальную пароизоляцию. Это должно обеспечить внутреннюю сушку в теплом внешнем климате, а в холодном климате предотвратить внутритканевую конденсацию.

Было обнаружено, что различное поведение кирпичной кладки при смачивании и высыхании среди сегментов одного и того же типа кирпича частично скрывает влияние других параметров, таких как толщина изоляции, тип кирпича и тип пароизоляции. По сравнению с сегментами кирпича с высоким IRA (начальная скорость поглощения) сегменты кирпича со средним IRA демонстрируют более высокие скорости высыхания на концах балки и на границе между внутренней поверхностью каменной кладки и изоляцией. Во время смачивания результаты оказались противоречивыми. Было обнаружено, что повышенное высыхание поверхности раздела между внутренней поверхностью каменной кладки и изоляцией коррелирует с уменьшением толщины изоляции и применением интеллектуальной пароизоляции поверх традиционной полиэтиленовой изоляции.Аналогичная, но менее выраженная тенденция наблюдается и на концах балки. Интеллектуальная пароизоляция, по-видимому, улучшает потенциал сушки, но, вероятно, она должна сопровождаться другими мерами.

Ключевые слова

Внутренняя изоляция

Кирпичная стена

Торцы деревянных балок

Умная пароизоляция

Лабораторный климатический тренажер

Рекомендованные статьиСсылки на статьи (0)

© 2020 Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Новый кирпич может заменить изоляцию

Большинство домовладельцев, стремящихся снизить расходы на отопление или охлаждение, знают, как это сделать. Первое, что нужно сделать, это обеспечить надлежащую изоляцию дома, обычно скатывая слой розового стекловолокна или вдувая пушистую версию в стены дома.

А вот относительно новая идея: вместо утепления построить конструкцию из кирпичей, уже набитых материалом, известным своей теплопроводностью. Кирпичи устраняют дополнительные слои изоляции и уменьшают толщину стены.

В строительной отрасли начали использовать стены с внутренней изоляцией с использованием изолированного кирпича и панельных систем, в которых в качестве изоляторов используются такие материалы, как перлит, минеральная вата или полистирол.

Ученые из швейцарской исследовательской группы Empa утверждают, что создали лучший изоляционный кирпич из всех возможных. В нем используется изоляционный материал, отличный от остальных: аэрогель, говорит Яннис Вернери, руководитель проекта. Он научный сотрудник отдела строительных материалов и компонентов Empa, входящего в состав Швейцарских федеральных лабораторий материаловедения и технологий.

Группа Вернери показала, что стена, построенная из аэрокирпичей, проводит тепло в восемь раз лучше, чем стена из стандартных глиняных и сланцевых кирпичей.

Кирпичи обладают сильными изоляционными и строительными свойствами. Например, обычная кирпичная стена должна иметь глубину более 6 футов, чтобы обеспечить те же изоляционные свойства, что и стена из аэрокирпича глубиной 8 дюймов. По словам Вернери, стена из перлитового кирпича должна быть примерно на 35 процентов толще, чем стена из аэрокирпича, чтобы иметь такие же изоляционные свойства.

Подробнее для вас: Прочтите о последних новостях в области производства и проектирования на ASME.орг

Для достижения таких же показателей изоляции, как у стены из аэрокирпича толщиной 165 мм (слева), стена из перлитового кирпича (в центре) должна иметь толщину 263 мм, а стена из неизолирующего кирпича, справа, должна быть более метровой толщины. Кредит: Эмпа

Аэрогель — это легкий промышленный материал, изготовленный из геля, в котором газ заменяет жидкий компонент геля. По словам Вернери, крошечные пузырьки сводят к минимуму движение молекул воздуха через материал, что делает его идеальным теплоизоляционным материалом.

Исследователи Empa уже использовали аэрогель в изоляционной штукатурке, которая, среди прочего, позволяет модернизировать исторические здания с минимальными потерями энергии, не влияя на их внешний вид.

Затем они перешли к изоляционным кирпичам с аэрогелем. Как и аналогичные кирпичи на рынке, аэрокирпичи изготавливаются из полой стандартной глины, наполненной аэрогелем.

«Аэрогелем можно легко заполнить полости, а затем он соединится с глиной кирпичей», — говорит Вернери.«Аэрогель остается в кирпичах, и вы можете работать с ними как обычно».

Поскольку аэрогель дорог, исследователь Empa Маттиас Кобель и его команда разработали новый метод производства, который, как они надеются, снизит затраты на производство аэрокирпича.

Аэрокирпичи имеют измеренную теплопроводность 59 ватт на метр по Кельвину. Имеющиеся в настоящее время изоляционные кирпичи, изготовленные из воздуха, минеральной ваты или перлита, имеют теплопроводность от 70 до 90 мВт/(м·К), по данным Empa.

Теплопроводность измеряет легкость, с которой тепло может проходить через материал путем теплопроводности, основной формы передачи тепла через изоляцию. Чем меньше цифра, тем лучше изоляция.

Исследователи использовали прибор для измерения теплопроводности, чтобы получить эти результаты.

В Часть 2 мы рассмотрим некоторые дополнительные функции aerobrick и сравним стоимость.

Джин Тилмани — независимый писатель.

Можно ли утеплить сплошные стены | Статьи и советы | Изоляционные плиты | Кингспан

Более 8 миллионов домов в Великобритании имеют сплошные стены.Это означает, что в стене либо нет полости, либо она очень тонкая, что не подходит для изоляции полых стен. Эти конструкции являются источником теплопотерь, что делает отопление дома дорогим. К счастью, во многих случаях можно улучшить их характеристики, установив сплошную изоляцию стен. Изоляция может быть установлена ​​либо на внешней стороне существующей стены (изоляция внешней стены — EWI), либо на внутренней поверхности (изоляция внутренней стены — IWI).

В этом блоге мы рассмотрим преимущества этих различных подходов и то, как решить, какой из них подходит для вашего дома.

Как узнать, сплошные ли стены в моем доме?
Сплошные стены чаще всего встречаются в домах, построенных до 1920-х годов. В большинстве случаев сплошные стены из кирпича будут иметь длину примерно с кирпич плюс несколько дополнительных сантиметров для штукатурки (обычно всего около 230 мм). Простой способ измерить это — встать в дверном проеме.

Другим распространенным признаком сплошной стены из кирпича является чередование кирпичей коротким краем наружу.Эти кирпичи обычно проходят по всей ширине стены, что означает отсутствие полости.

Если вы не уверены в том, какой тип конструкции используется в вашем доме, обратитесь к подходящему монтажнику, сертифицированному TrustMark, который сможет быстро определить конструкцию вашего дома.

Если вы живете в доме с нетрадиционной конструкцией, например, в доме из бетона, стали или деревянного каркаса, вам понадобится специалист по модернизации, который посоветует вам варианты.

Почему стоит изолировать сплошные стены?
Наличие хорошо изолированного дома с меньшим сквозняком может существенно повлиять как на ежегодные счета, так и на ваше здоровье.Самое последнее обследование жилищного строительства в Англии показало, что большинство домов, построенных до 1920 года (как правило, со сплошными стенами), попали в худшие группы по энергоэффективности (F или G). Это означало, что их средние счета за электроэнергию более чем вдвое превышали стоимость домов, построенных после 2002 года (1259 фунтов стерлингов по сравнению с 603 фунтами стерлингов). Это может быть серьезной проблемой, из-за которой некоторые владельцы не могут позволить себе отапливать свой дом. Также было показано, что свойства в этих диапазонах с большей вероятностью пострадают от таких проблем, как влажность, которая может способствовать росту плесени, подвергая риску ваше здоровье.

Во многих случаях владельцы домов со сплошными стенами, возможно, уже установили некоторые улучшения для снижения потерь тепла, такие как изоляция чердака и двойное остекление. Тем не менее, поскольку внешние стены составляют значительную часть площади внешней поверхности дома, важно учитывать, как изоляция может также принести пользу собственности.

Сколько я могу сэкономить, установив сплошную изоляцию стен?
По оценкам Energy Savings Trust, годовая экономия от установки твердой теплоизоляции стен составляет от 105 фунтов стерлингов для квартиры до 375 фунтов стерлингов для отдельного дома, но это также зависит от эффективности и стоимости топлива вашей системы отопления, и экономия может быть больше.

Кроме того, недавнее исследование, проведенное правительством, показало, что установка твердой изоляции стен в вашем доме также может помочь увеличить его стоимость.

Полая стена

: как утеплить стены без полости?

Что такое полая стена?

Стенка с полостью представляет собой двойную стенку, разделенную полым пространством, известным как «полость». Стена внешнего слоя обычно строится из кирпичной кладки, тогда как внутренний слой строится из кирпича или бетона. Кирпичная кладка и бетон обладают высокой впитывающей способностью.Таким образом, когда идет дождь, влага впитывается в дом. Точно так же теряется тепло внутри дома.

Есть ли у меня стенка полости?

Рекомендуется связаться с геодезистом, чтобы точно подтвердить, есть ли в вашем доме полая стена или нет. Однако для тех, кто хотел бы сохранить некоторые изменения, есть несколько способов определить, есть ли у вас полость стены или нет. Если у вас нет пустотелых стен, нажмите здесь, чтобы узнать, как утеплить дом.

Толщина внешних стен

Еще один способ проверить, есть ли у вас полость стены, – измерить толщину внешних стен.Из-за полости (пустого пространства) между внешней и внутренней стеной стены полости будут толще, чем обычная сплошная стена.

Чтобы измерить толщину, откройте окно или переднюю/заднюю дверь и измерьте от стены. Если наружная стена имеет толщину менее 30 см, полая стена отсутствует. Но на расстоянии более 30 см есть стенка полости.

Узор из кирпичей

Знаете ли вы, что узор кирпичной стены может рассказать вам историю о вашем доме? В Великобритании есть три типичных кирпичных завода; эластичная облигация, английская облигация и фламандская облигация.

Возраст вашего дома

Исходя из возраста вашего имущества, вы можете предположить, был ли ваш дом построен с пустотелой стеной.

Дома, построенные в период:

До 1932 года, вряд ли вряд ли иметь стены полости

1932 — 1982. Высоко вероятно,

После 1982 года почти наверняка

Существуют случаи, когда улучшения были сделаны в собственность (например, расширение кухни) , где были построены полые стены.Узнайте больше о полых стенах

Альтернативные варианты изоляции

Если вы уверены, что в вашем доме нет полых стен, но вас все же беспокоит тепло вашего дома. Не расстраивайтесь. Есть еще альтернативные методы изоляции, которые могут быть столь же эффективными, а в некоторых случаях даже более эффективными.

Изоляция наружных стен

Как следует из названия, изоляция наружных стен (EWI) представляет собой метод изоляции, заключающийся в креплении слоев изоляционных материалов к наружным стенам.Затем следует армирование, которое помогает закрепить изоляцию на месте. Затем доработали уникальным типом рендера. Рендер поставляется с различными текстурами, чтобы соответствовать строению и внешнему виду вашей собственности. EWI может прийти в форме EPS. Что такое EPS, так это пенополистирол. При этом в качестве одного из фиксирующих слоев используется полистирол. EPS бывает различной толщины: 20 мм, 50 мм, 70 мм, 90 мм и 100 мм.

Недостаток

EWI — очень трудная работа. Сложная конструкция делает его кошмаром для монтажников.Также пенополистирол имеет слабую структуру, что делает его склонным к распаду.

Изоляция чердака

Это может показаться немного не по теме, но изоляция чердака на самом деле является отличной альтернативой изоляции полых стен. Людей заставляют верить, что теплоизоляция стен — единственный способ уменьшить потери тепла, что неверно.

Производительность

Однако почти 50% тепла теряется через крышу. Это делает утепление чердака распыляемой пеной отличной заменой, создавая воздушный барьер на чердаке, удерживая холодный воздух внутри и снаружи.По сути, вы экономите до 50 % на счетах за электроэнергию.Подробнее

Покрытие ProPerla Masonry Creme

Покрытие ProPerla Masonry Creme наносится на наружную стену. Этот метод изоляции был разработан за последние 20 лет с использованием новаторской технологии, что делает его превосходным изолятором для наружных стен. ProPerla является идеальной альтернативой для тех, у кого нет полостей, поскольку она проникает глубоко в поверхность, создавая эффективный изоляционный барьер. Более того, поскольку крем настолько хорошо впитывается, что поверхность (будь то кирпич или бетон) выглядит так, как будто к ней ничего не прикасалось.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
