Толщина плиты пустотной плиты: Размеры пустотных плит перекрытия

Размеры плиты перекрытия, маркировка пустотных железобетонных плит перекрытий

Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.

Например: ПК63.12-3. АтVта

• 1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
• 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
• 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
• 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
• 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
• 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
• 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
• ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
• ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например:

Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра — несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м². (3 означает 300 кг/м²).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

• АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
• т – плита перекрытия изготовлена из тяжелого бетона.
• а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

Таблица 1. Стандартные размеры многопустотных плит перекрытий

Тип плиты	Координационные размеры плиты, мм
	Длина	Ширина
1ПК 2ПК 3ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 7500	1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК	9000	1000, 1200, 1500
1ПК 2ПК 3ПК	От 3600 до 6600 включ. с интервалом 300, 7200, 7500	От 2400 до 3600 включ. с интервалом 300
1ПК 2ПК 3ПК	От 2400 до 3600 включ. с интервалом 300	От 4800 до 6600 включ. с интервалом 300, 7200
4ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 9000	1000, 1200, 1500
5ПК	6000, 9000, 12000	1000, 1200, 1500
6ПК	12000	1000, 1200, 1500
7ПК	От 3600 до 6300 включ. с интервалом 3000	1000, 1200, 1500, 1800
ПГ	6000, 9000, 12000	1000, 1200, 1500

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.

Плиты перекрытия размеры ГОСТ, вес, пустотные, ЖБ, деревянные

Расцвет строительства связан с появлением железобетона. Исследования свойств стали и цементных составов позволили установить, что два этих материала имеют почти одинаковые коэффициенты теплового расширения. Без этого совпадения армированных плит из бетона не существовало бы, они растрескивались бы в течение года.

Когда открыли способность цементного камня приобретать добавочную прочность в сочетании с армирующими стальными прутьями, вставленными внутрь бетонного массива, строительство стало приобретать черты, характерные для его современного состояния.

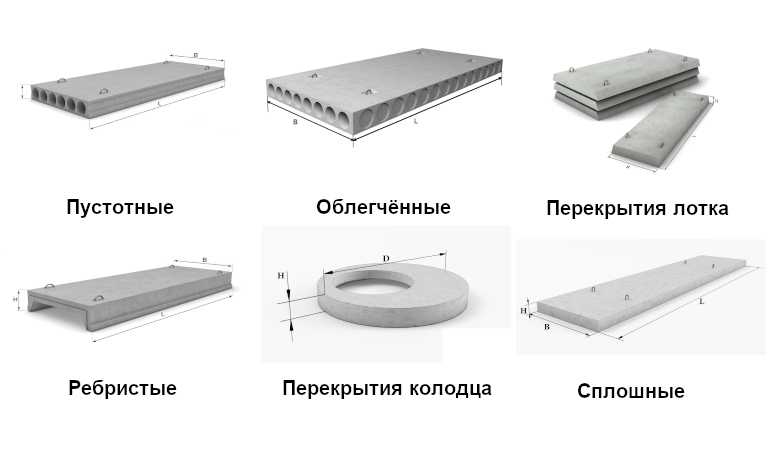

Виды железобетонных плит перекрытия

Другим важнейшим открытием в физике строительных материалов стало появление предварительно напряжённых железобетонных конструкций. Если стальную арматуру, или стальные строительные канаты сначала «натянуть», а потом залить цементом, дождаться его отвердения и снять нагрузку натяжения, то силы сжатия будут переданы на цементный камень. Прочность предварительно напряжённых жб конструкций возрастает многократно по отношению к ненапряженным. Без предварительно напряжённого железобетона невозможно ни строительство мостовых пролётов, ни возведение многоэтажного дома.

Рассмотрим типы перекрытий, которые применяются в современном строительстве.

Перекрытия без бетона

При строительстве индивидуального дома широко используются деревянные перекрытия. Доски толщиной 45 – 50 мм и шириной 250 – 300 мм устанавливаются на ребро через 500 – 600 мм на конструкции внешних стен или перегородок.

Снизу подшиваются листовые материалы, образующие потолок. В каналы между досками размещается утеплитель. Сверху через звукоизолирующую прокладку нашиваются доски пола следующего этажа.

Виды деревянных перекрытий

При правильном выборе толщины и высоты досок и расстояния между ними можно перекрыть пролёты до восьми метров. На смену «доскам на ребре» в индивидуальное строительство приходят двутавровые профили, изготовленные из материалов, получаемых в результате переработки древесины, например, ДВП.

В настоящее время широкое распространение получили деревянные арочные конструкции: с их помощью перекрываются спортивные залы, торговые площадки и пр.

И всё же в строительстве многоэтажных жилых домов и промышленных зданий железобетонным перекрытиям на сегодняшний день конкурентов нет.

Существует несколько типов перекрытия.

Монолитные перекрытия

В последние десятилетия широкое распространение получили сооружения из монолитного бетона. Это связано с желанием уйти от типовых строений и придать каждому сооружению уникальный архитектурный облик.

Схема железобетонного монолитного перекрытия

Здание, этаж за этажом, отливается из бетона, естественно — по стальному армированному каркасу.

После строительства стен, перемычек и колонн очередного этажа устанавливаются дополнительные временные опоры. На общее опорное поле укладывается съёмная алюминиевая или деревянная опалубка. Поверх опалубки монтируется арматурный каркас. Каркас соединяется с арматурными прутьями стен и перегородок. После этого в опалубку заливается цементный раствор. Для повышения прочности его уплотняют с помощью виброреек и вибролотков. Так как бетон лучше схватывается при температуре порядка 70 градусов тепла, его укутывают теплоизоляционными материалами и готовят с использованием горячей воды. Все видели «палатки и шалаши» над пролётами строящихся мостов.

После отвердения опалубка снимается, получается монолитный пол и потолок. Там, где листы опалубки соприкасались между собой, бывают выступающие швы. Их удаляют механическим способом, или оставляют как есть, в зависимости от того, какие варианты отделки пола и потолка будут применяться в дальнейшем.

Строительство монолитного здания – дело долгое и хлопотное. При значительных отрицательных температурах вести строительство из монолитного бетона запрещено строительными нормами и правилами (СНиП).

Дома и производственные сооружения чаще строятся из сборного железобетона. Есть и различные гибридные варианты, но при этом применяются плиты перекрытия, изготавливаемые на заводах бетонных изделий. Плиты перекрытий бывают трёх типов.

Ребристые плиты

Ребристые плиты перекрытия

Эти плиты в поперечном сечении напоминают букву «П» с широкой перекладиной и короткими ножками. Такая форма придаёт ей требуемую прочность.

Для этих плит существует свой набор государственных стандартов, ГОСТ. Их удельный вес относительно невелик.

Такие плиты используются, главным образом, при возведении промышленных зданий. При строительстве многоэтажных жилых домов и частного жилья использование этих железобетонных конструкций неэффективно из‑за недостаточной тепло– и звукоизоляции.

Кессонные перекрытия

Кессонные плиты перекрытия

Кессонные («часторебристые», «частобалочные», «вафельные») перекрытия. Это перекрытия, которые состоят из продольных и поперечных балок одной высоты и ширины. Сверху помещаются бетонные плиты, связанные с «растром» арматурой.

Кессонные перекрытия обладают высокой прочностью и используются в случаях, когда необходимо перекрыть большую площадь без установки дополнительных опор.

Кессонные перекрытия создаются, как правило, в ходе сооружения монолитных бетонных зданий производственного назначения. Перекрытия отличает большой удельный вес.

В многоэтажном жилом, тем более — малоэтажном строительстве такие перекрытия не используются.

Многопустотные плиты перекрытия

Это наиболее распространённый тип плит, используемый в промышленном, гражданском и частном строительстве.

Государственные стандарты России жёстко определяют требования к этому типу плит.

ГОСТы и «Строительные Нормы и Правила», СНиП, разработаны на все виды конструкций из армированного бетона. В силу того, что пустотные бетонные изделия используются в строительстве шире, чем другие типы жб перекрытий, ГОСТ, посвящённых им, намного больше.

Многопустотные плиты – это вид плит, у которых вдоль её большей оси проложена арматура и сделаны отверстия – каналы, как правило, круглого сечения. В отдельных видах многопустотных плит отверстия по форме напоминают трапецию со скруглёнными углами, а иногда — овал.

Примечание

Это самый востребованный на сегодня материал для перекрытий, индивидуальные каменные дома не возводятся без их использования. Вес, тепло – и звукоизоляция – это их преимущество.

Почему многопустотные плиты?

Эти плиты относительно легки, пустотелость снижает их удельный и общий вес.

Многопустотные плиты перекрытия

Это уменьшает затраты на возведение фундамента, несущих конструкций стен при строительстве многоквартирного или частного дома.

При использовании пустотных плит структурные шумы снижаются относительно монолитных перекрытий. Значит, при использовании таких плит потребуется меньше изоляционных «прокладок» для обеспечения звукового комфорта в помещениях.

Пустотные плиты изготавливаются на заводах по выпуску бетонных конструкций.

Стандартные условия производства на предприятии обеспечивают соответствие произведённых бетонных плит требованиям ГОСТ.

Для производства плит, размеры которой по высоте составляют 220 мм, используется конвейерная технология. На специальном столе устанавливается опалубка (форма) и пластиковые трубы для образования пустот. В технологические отверстия на торцах опалубки пропускается арматура или арматурный канат. Механизмы натяжения, присоединённые к противоположным концам формы, в которой отливается плита, «напрягают» растяжением стержни или канаты. Объем опалубки заполняется цементным раствором. «Сырая» плита отправляется на вибростенд. На вибростенде бетон уплотняется, из него выдавливается воздух и избыточная влага. Извлекаются пластиковые трубы, сформировавшие продольные полости. После этого плита укрывается теплоизолятором и отправляется в паровую баню на следующий этап передела. Плита отвердевает при семидесяти градусах тепла, т. е. при самой оптимальной температуре для формирования прочного цементного камня.

Безопалубочные многопустотные плиты перекрытия

Применение высокопрочной и точно изготовленной опалубки гарантирует размеры плиты, определённые ГОСТ.

Какие ещё технологии применяются при изготовлении пустотных плит?

Облегченные плиты перекрытия

Для облегчённых плит перекрытия, размеры которых по высоте составляют 140 мм, разработаны технологии непрерывного литья. Конвейер позволяет получить плиту — ленту длиной до 200 метров.

Затем электропилой с алмазным диском эта лента разрезается на стандартные плиты, размеры которых определены ГОСТ или на плиты, размеры которых указаны в требованиях заказчика.

Строительство – опасная вещь. Говорят, что лётные наставления писаны кровью. Но разве ГОСТ или СНиП не писаны теми же чернилами?

Если заказчик закажет плиты, параметры которых не соответствуют их несущей способности, ответственность за возможные последствия ляжет на него.

Государственные стандарты

Многопустотные плиты маркировки ПК

Многопустотные облегчённые плиты перекрытия (по ГОСТ – «ПНО», «ПБО», «3.1.ПБ») тоньше почти в полтора раза, имеют меньший вес. С другой стороны – их прогиб под нагрузкой больше. Это необходимо учитывать при проектировании здания. Этот тип плит особенно популярен в малоэтажном строительстве. Преимущества – цена (требуется меньше сырья), вес (меньшие нагрузки на стены и фундамент – экономия на фундаменте и стенах), лучшая тепло- и звукоизоляция.

Для всех типов плит жёстко определены размеры, допустимая нагрузка на квадратный метр, удельный и общий вес, отклонения от формы идеального параллепипеда и пр.

Следует помнить, что плита – это только один элемент здания. Рассчитывать строение необходимо целиком: фундамент, несущие и изолирующие конструкции стен, перекрытий. Не следует забывать про снег и ветер. Грамотно выполнить эту работу может только профессионал.

Примечание

Место нанесения маркировки на плиту стандартизовано.

В строительстве и машиностроении на чертежах все размеры указываются в миллиметрах.

Чтобы избежать слишком длинных надписей, в ГОСТ предусмотрены «огрубления» для обозначения плит. Это сделано потому, что требуемую для перекрытия плиту в частном коттедже, таунхаусе или многоэтажном доме всё равно должен выбирать специалист.

Маркировка

Маркировка наносится на боковую поверхность. В действительности – маркировка – лишь ключ к строительным справочникам, в которых можно почерпнуть информацию об изделии. Для краткости при маркировке применяются многочисленные сокращения и огрубление реальных размеров. Приведём пример.

Многопустотные плиты маркировки ПБ

Многопустотные плиты — ПБ, ПК, НВ. Высота — 220 мм.

Пример маркировки по ГОСТ: П 63-12-8. «П» означает «пустотность» и высоту — 220 мм, длину — 6270мм (округление в большую сторону до дециметров) ширину — 1290мм (округление в меньшую сторону до дециметров) нагрузка записывается в центнерах, т. е. 8 обозначает, что плита выдерживает вес 800кг/м2.

Не следует думать, что на каждом квадратном метре плиты может быть размещён вес 800 кг.

Реально общий вес на некоторой поверхности основания рассчитывается с учётом общих характеристик сооружения.

Пустотные плиты Exeed Precast

Exeed Precast Пустотные плиты представляют собой предварительно напряженные железобетонные элементы, которые отливаются с помощью передовой технологии экструзии и используются в качестве систем настила полов и крыш, перегородок, а также граничных стеновых панелей.

Основная цель непрерывного прохождения стержней/пустот через плиты состоит в том, чтобы уменьшить вес и материалы в перекрытии при сохранении максимальной прочности. Эти пустоты также дают возможность использовать их в качестве служебных каналов для скрытых коммуникаций, таких как сантехника и электричество. Их можно даже использовать в качестве воздуховодов для кондиционирования воздуха.

Использование многопустотных плит доказало свою эффективность в жилых домах, школах, больницах, автостоянках, многоэтажных зданиях и многофункциональных центрах. Они легко адаптируются к низким, средним или высоким конструкциям.

ТИПИЧНЫЕ СЕЧЕНИЯ ПУСТОТНЫХ ПЛИТ

Exeed Precast предлагает диапазон глубины для пустотных плит: 150, 200, 265, 320, 400 и 500 миллиметров. В зависимости от требований проекта наша команда проектировщиков предоставит наиболее адекватный и экономичный проект, который будет соответствовать пролету и характеристикам нагрузки и соответствовать сводам правил.

HOLLOW CORE SLAB
150mm Thick

HOLLOW CORE SLAB
200mm Thick

HOLLOW CORE SLAB
265mm Thick

HOLLOW CORE SLAB
320mm Thick

HOLLOW CORE SLAB
400mm Thick

ПУСТОТНАЯ ПЛИТА
Толщина 500 мм

ПРЕИМУЩЕСТВА

БЫСТРОЕ СТРОИТЕЛЬСТВО НА СТРОИТЕЛЬНОЙ ПЛОЩАДКЕ

Сокращение времени строительства, простота строительства, сокращение затрат на строительство и экономию времени на строительстве затраты и ускорение получения дохода от использования зданий.

ВЫСОЧАЙШЕЕ КАЧЕСТВО

Производится на нашем заводе на автоматизированных машинах в контролируемых условиях методом экструзии.

ПРОСТОТА МОНТАЖА

Нет необходимости в какой-либо дорогой или сложной опалубке или даже во временных опорах, что дает свободное пространство с легким доступом на строительной площадке. Для возведения многопустотных плит требуется лишь небольшая монтажная бригада.

ЛЕГКИЙ

Наличие пустот в многопустотных плитах снижает собственную нагрузку на перекрытие, сохраняя при этом прочность по сравнению с другими системами перекрытий.

ВЫСОКАЯ ГРУЗОПОДЪЕМНОСТЬ

Может выдерживать высокие нагрузки в конструкциях, таких как фабрики, склады, мосты, школы, складские помещения, без увеличения толщины настила или добавления множества балок и колонн.

ДЛИННЫЕ ПРОЛЕТЫ

Сборные многопустотные плиты Exeed легко подходят для длинных пролетов до 20 метров без использования промежуточных балок и колонн.

ЗВУКОСТОЙКОСТЬ

Обладают низкой звукопроницаемостью. Плотность и конфигурация многопустотных плит в сочетании чрезвычайно хорошо поддаются как ударному, так и переносимому по воздуху звуку.

ОГНЕСТОЙКОСТЬ

Огнестойкие конструктивные элементы, испытания и исследования показали высокие эксплуатационные характеристики многопустотных плит. Двухчасовая огнестойкость может быть легко достигнута без каких-либо дополнительных доливок. Добавление топпинга обеспечит огнестойкость до четырех часов, что удовлетворит даже самые строгие требования кодекса.

Типы пустотных плит

Ищете типы пустотных плит? Тогда вы пришли в нужное место.

Здесь мы обсудим, какие бывают виды многопустотных плит.

Начнем.

Типы пустотных плит

Содержание

Это разновидность сборной плиты, через которую проходят сердечники. Эти ядра не только уменьшают собственный вес плиты и повышают первичную производительность, но и служат в качестве каналов управления. Это подходит для ситуаций, когда требуется быстрое развитие событий.

Ассортимент многопустотных плит не ограничен, их стандартная ширина составляет 120 мм, а глубина варьируется от 110 мм до 400 мм.

Блоки плиты обычно вводятся между лучами с помощью кранов, а отверстия между блоками заполняются тирадами. Было замечено, что пустотная плита может выдерживать нагрузку 2,5 кН/м на расстоянии 16 м. Это разумно для офисов, магазинов или транспортных средств.

Знакомство с многопустотными плитами

Старомодные многопустотные плиты нашли способ оставаться, пожалуй, самыми известными плитами перекрытий и крыш в течение длительного времени. Мы попросили профессионального дизайнера Лассе Раджалу, директора бизнес-подразделения Sweco, объяснить тайну ее процветания.

Адаптируемый элемент по некоторым причинам

Пустотные плиты представляют собой сборные плиты из предварительно сфокусированного цемента, обычно используемые при устройстве полов в многоэтажных частных, коммерческих, офисных и механических строениях. Кроме того, можно использовать многопустотные плиты в вертикальных или плоских конструкциях в качестве разделителей или противошумных барьеров. Плита была особенно хорошо известна в Северной Европе, где основное внимание в жилищном строительстве уделялось сборному цементу. Существуют различные виды пустотных плит. Как правило, стандартная ширина составляет 1200 мм.

Резервные фонды в цементе

Глубоко упорядоченное и эффективное использование материала делает многопустотные плиты, возможно, наиболее управляемыми элементами в разработке.

Сборная монолитная плита имеет закругленные пустоты, идущие по всей длине плиты, что делает плиту намного легче, чем чудовищно прочная монолитная плита перекрытия эквивалентной толщины или прочности.

В поперечной части многопустотных плит бетон используется именно там, где это действительно необходимо. Зоны, где твердое тело действует как противовес, вытесняются впадинами. Например, в многопустотных плитах толщиной 200 мм 490,9% поперечного сегмента составляют пустоты. В многопустотных плитах толщиной 400 мм этот показатель может достигать 55,6. Это влечет за собой солидные материальные затраты инвестиционных фондов, а также резервные средства в вертикальных конструкциях, учреждениях и поддержке.

Прочная плита

Предварительно ориентирована на многопустотные плиты, не ломается под вспомогательными нагрузками. Это уменьшает уклонение по сравнению со структурами с укрепленным цементом, потому что весь сегмент многопустотной плиты добавляется к противоположным отвалам. Когда разрушение уничтожено, укрепление будет лучше защищено от эрозии, что продлит ожидаемый срок службы конструкции.

Возможность индивидуальной планировки

В момент, когда планируется конструкция из многопустотных плит, облегченная, дальнобойная компоновка предлагает больше перспектив по сравнению с обычными огромными ограниченными возможностями фокусировки. При использовании многопустотных плит в частных строениях сегментные перегородки внутри прокладок, как правило, могут быть ненесущими. Это позволяет индивидуально планировать прокладки, как и для изменений в течение срока службы конструкции.

В коммерческих и общественных зданиях длинномерные многопустотные плиты позволили работать с удобными автопарками без колонн, с быстрым и простым доступом и выездом.

Звукоизоляция для предметов первой необходимости

В современных многоэтажных частных строениях во многих странах существует острая необходимость в звукоизоляции. Пустотные плиты хорошо отвечают этой потребности, особенно в плане защиты от воздушного шума. При стандартной компоновке многопустотных плит можно без особых усилий выполнить предварительное условие R’w ≥ 55 дБ против передачи воздушного шума.

Представляют собой конструктивные элементы, изготовленные из железобетона или сборных материалов, с полным прямоугольным поперечным сечением или с отверстиями, небольшой толщины и покрывающие значительную площадь поверхности пола. Они служат для формирования полов и потолков в здании и поддерживаются балками или стенами. Они могут иметь одну или несколько непрерывных секций.

Плиты с опорой по периметру — это плиты, которые опираются на балки или стены с четырех сторон и, следовательно, работают в двух направлениях, в отличие от плит в одном направлении, которые конструктивно поддерживают только два конца. Плоские плиты — это те, которые опираются непосредственно на колонны, без какой-либо блокировки между колоннами.

• Сплошная плита
• Ребристый
• Облегченный
• Тип т
• Балка свода
• Лосасеро

ТВЕРДАЯ ПЛИТА

Сплошная плита представляет собой железобетонную плиту, покрывающую прямоугольные или квадратные доски, края которых опираются на балки или стены, на которые они передают свою нагрузку, а те, в свою очередь, на колонны и/или стены и эти к фундаменту и находится на земле.

Характеристики:

• Горизонтальная плоская поверхность здания, предпочтительно мезонин и крыша.
• Внутри он состоит из бетона и своего рода «сетки» или сетки, называемой решеткой, состоящей из стержней, связанных вместе обожженной проволокой.
• Стержни, которые размещаются в обоих направлениях, идут от № 3 до более высоких номиналов, в зависимости от характеристик веса и, конечно, того, что должно быть покрыто, они также могут иметь изгибы 45º

Материалы, необходимые для изготовления монолитных плит:

• Цемент
• Песок
• арматурный стержень
• проволока
• гравий
• песок
•  Вода
• опалубка

Использование и очистка:

Полнотелая плита используется в основном в домах, в коротких пролетах, так как в длинных пролетах она имеет тенденцию провисать, поэтому целесообразно использовать плиту другого типа, например сетчатую.

Прозрачный: просветы обычно разного размера, этот тип плиты не рекомендуется для больших пролетов

ОБЛЕГЧЕННАЯ ПЛИТА

Она состоит из бетона и стали в своих структурных частях, а также из облегчающих агентов, таких как барокко блок, кессоны, полиуретан.

Аналогичен ребристой плите, но в этом случае материалы утоплены или заделаны в плиту и не видны из-за финишной отделки.

РЕБРИСТАЯ ПЛИТА

Состоит из конкретных нервов, отделенных друг от друга прибл. 50 см. Имеют наполнительные элементы из различных материалов. Эти плиты изготавливаются различной толщины, например, 15, 20, 25, 30 и 35 см, в зависимости от расчетного пролета.

 Бетонная облицовка обычно составляет 5 см. Они используются при малом и среднем освещении, при малых и средних перегрузках.

ЭЛЕМЕНТЫ, СОСТАВЛЯЮЩИЕ ПЛИТУ

• Нервы
• Балки
• Блоки могут быть изготовлены из различных материалов, таких как глина, полиэтилен и бетон, и их функции: облегчают вес плиты, служат в качестве потерянной опалубки для верхней бетонной плиты, способствуют теплоизоляции плиты, действуя как воздушные камеры. , Служить опорным элементом для нижних накладок.
• Арматурная сталь размещена на объекте

ПРЕИМУЩЕСТВО:

• Система известна персоналу и проста в установке
• Хорошая производительность для размещения
• объектов.
• Умеренные затраты на строительство
• Хорошее сцепление между конструкцией и кирпичной кладкой
• Хорошее антисейсмическое поведение.
• Низкий уровень вибрации
• Низкий уровень теплового и акустического переноса

ПРИМЕНЕНИЕ:

• Домохозяйства
• Здания
• Мезонины
• крышки

Т-образные плиты

Двутавровые плиты представляют собой конструктивный элемент, состоящий из бетонной плиты толщиной 0,05 метра с двумя балками высотой от 30 см до 85, хотя возможен заказ определенных размеров и шириной до 1,22 метра. от края до края его крыльев; Он может быть изготовлен длиной от 4,00 до 12,50 метров.

ПРИМЕНЕНИЕ:

• Фальшполы и потолки зданий
• Трибуны для спортивных залов или стадионов
• Наружные стены
• Камбузные палубы
• Мосты
• Мезонины для парковки
• Подпорные стенки

ПРЕИМУЩЕСТВО:

• Производство в контролируемой среде обеспечивает лучшее качество плит
• Требуется минимальное использование опалубки и строительных лесов на площадке
• Для них не требуются наполнители блоков
• Быстрая установка; строительные работы, экономящие время
• Конкурентоспособная стоимость квадратного метра
• По своей конструкции они позволяют устанавливать каналы вентиляции или кондиционирования воздуха
• Простая потолочная установка

БАЛКА И БАРКА

Балочно-сводчатая система состоит из несущих элементов, железобетонных балок и сводов в качестве элементов освещения.

Балки изготавливаются разных размеров (геометрического сечения) и различного усиления, а также своды имеют различные сечения по длине, ширине и глубине, таким образом, существует множество комбинаций, которые могут удовлетворить любые потребности.

Преимущество:

• Преимущество строительства плит без опалубки, так как своды поддерживаются балками.
• Балки опираются на стены или балки, временно поддерживая их. • Своды облегчают плиту и служат опалубкой для монолитного бетона.
• На всю плиту наносится слой электросварной сетки, которая служит температурным армированием и сжимающим слоем.
• Плита интегрируется в стены и замки с помощью ограждающих цепей, отлитых по периметру стен.
Бетон
• заливается для заполнения ребер и формирования компрессионного слоя над легкими элементами (минимальной толщиной три сантиметра).

ХАРАКТЕРИСТИКИ:

• Конструктивная эффективность заключается в том, что конструкционные балки образованы балками, расположенными через каждые 75 см, которые вместе образуют Т-образные балки.
• Мы можем гарантировать, что до 6,00 мтс. конечно. Это самая экономичная система плит. Балки изготавливаются разными способами: литьем в многометаллические формы и на экструзионных машинах.
• Своды изготавливаются с использованием вибропрессующих машин, в которых формы для различных типов профилей заменяются, как правило, из легких материалов.

Процесс строительства:

Этап 1: Крепление

Поддерживающие и выравнивающие стойки и балки устанавливаются и удаляются через 7 дней после заливки компрессионного слоя. 4 стойки «x 4» через каждые 1,50 м и косоуры того же сечения через каждые 1,60 м служат временной опорой для балок.

Шаг 2: Размещение балок

Поместите балки, опираясь на несущие стены нашей плиты. Балки укладываются вручную на несущие стены. Начиная со стартовой стены укладывается первая балка.

ПРИМЕЧАНИЕ: Компрессионный слой рекомендуется заливать вместе с балками ограждения или цепями. Балки должны опираться на стены или несущие элементы не менее чем на пять сантиметров.

Шаг 3: выровнять балки

Своды размещаются на концах балок, чтобы получить правильное расстояние между ними, а также облегчить последующее размещение других сводов на одной линии.

Шаг 4. Размещение хранилищ

Убежища размещаются так, чтобы они были правильно установлены и располагались как можно ближе друг к другу. Размещение также осуществляется вручную.

  Шаг 5: Размещение электроустановок

•  Шланги для электроустановок размещаются на стенах и через отверстия в сводах.
• Там, где для очага требуется выход, этот свод снимается, ставится инсталляция, под нее ставится опалубка, а затем отверстие укрепляется мелкими стержнями или сеткой, после чего заливается бетоном.
• Таким образом, также выполняются необходимые гидравлические и санитарные установки.

Этап 6: Установка электросварной сетки

• Она поставляется, нарезается до необходимого размера и привязывается отожженной проволокой к верхнему стержню балок и цепям ограждения.
• Электросварная сетка врезается в пол нужного размера, затем поднимается на строящуюся плиту и привязывается отожженной проволокой к верхнему стержню балок и цепям ограждения.

Этап 7: Заливка компрессионного слоя

Закрыты отверстия в торцевых сводах и/или отверстия, прорезанные для регулировки зазора.

Балки и своды полностью смачиваются водой и заливается бетоном толщиной от 3 до 5 см в зависимости от используемой сетки.

Рекомендуется смачивать своды для лучшего сцепления с компрессионным слоем.

Бетон должен иметь минимальное сопротивление f ̈c = 200 кг/см2. Этот этап заливки компрессионного слоя (бетонного слоя) должен выполняться за одну операцию.

LOSACERO

В системе, основанной на конструкционном листе, который крепится к основной конструкции, с армирующей сеткой, которая позволяет анкеровать бетон и одновременно служит опалубкой. Она служит самоопалубкой, а ребристость листов работает своеобразным ребром.
