Толщина плиты перекрытия пустотной: толщина пустотных перекрытий, ширина ЖБК, сборные железобетонные пустотелые, ГОСТ объем многопустотных, длина бетонной

характеристики, маркировка, размеры и цены

Для строительства жилых домов, сооружений гражданского и промышленного назначения характерно применение перекрывающих конструкций: деревянных, из монолитного железобетона, а также пустотных плит из армированного железобетона. Последние в этом списке изделия уже давно обратили на себя внимание благодаря своим особенностям и преимуществам. Цена облегченных плит довольно демократична, при этом их качество не уступает полнотелым аналогам. Перед выбором разновидности перекрытия и его габаритов следует провести расчет допустимой нагрузки, ознакомиться с классификацией, назначением, техническими и ценовыми параметрами.

Оглавление:

1. Особенности и преимущества
2. Маркировка
3. Сфера применения
4. Цена ЖБИ

Характеристики

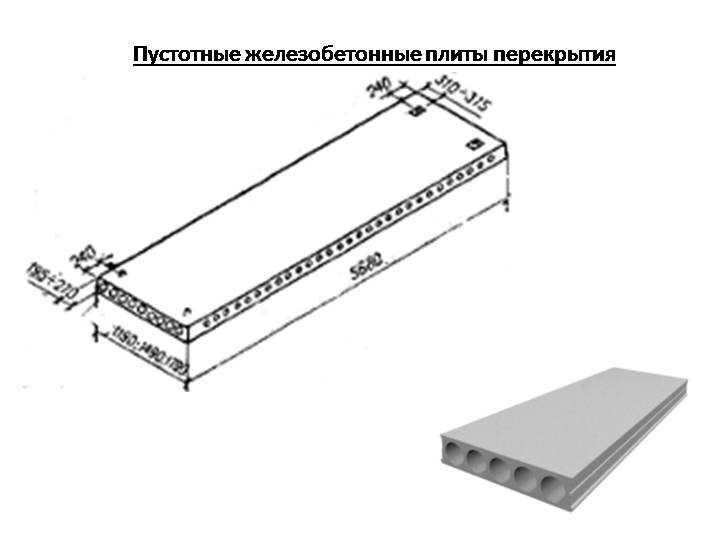

Пустотные плиты – это прямоугольные железобетонные панели правильной формы с продольными каналами, параллельно которым проложена арматура (стальные канаты). Отверстия бывают разной конфигурации: цилиндрические, грушевидные, прямоугольные. Самыми популярными являются варианты с шестью круглыми пустотами диаметром 159 мм.

Стандартные размеры варьируются в следующих пределах:

• толщина – 22-30 дм;
• ширина – 9,9-35 дм;
• длина – 11,8- 98 дм.

Чаще всего в строительстве применяются конструкции 22х15х60 дм, которые монтируются с помощью крана, грузоподъемность которого – не более 5000 кг.

Плиты делятся на три типа:

• серия ПК – с круглыми пустотами диаметром 114-203 мм, заливается в опалубку;
• серия ПГ – толщина панели – 260 мм, полости грушевидные;
• серия ПБ – изделие, произведенное по прогрессивной технологии непрерывного формования на специальных длинных стендах; стандартная толщина ПБ – 220, диаметр пустот – 60 мм.

Железобетонные панели имеют целый ряд достоинств по сравнению с монолитными.

1. Они значительно уменьшают массу строительных конструкций.

2. Высокие звукоизоляционные характеристики достигаются за счет того, что воздушные полости эффективно гасят шумы и звуки.

3. Пустоты отлично выполняют функции каналов, по которым прокладывают электрокоммуникации (сигнализацию, кабели).

4. Воздух, которым заполнены полости, играет роль теплоизолятора.

5. Монтаж изделий (в отличие от монолитных перекрытий) допускается выполнять при низких температурах.

6. Усиление перекрытий предварительно напряженной арматурой способствует повышению их выносливости и прочности.

Маркировка

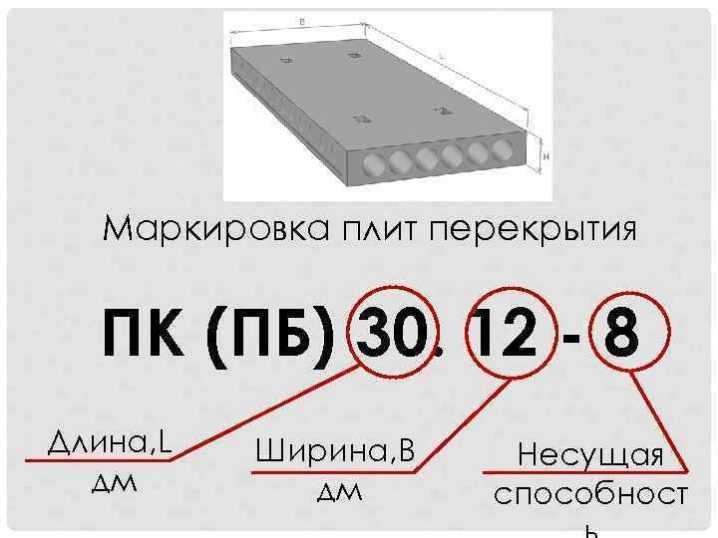

Критериями выбора железобетонных перекрытий с внутренними пустотами являются расчетные нагрузки, способ опирания на основание, тип бетона, вид армирования, габариты, форма и размеры пустот. Все эти параметры отражаются в обозначении плиты.

1. Начальные литеры. Они означают тип изделия – ПК, ПГ или ПБ. Перекрытия ПК делятся на 7 групп, отличительные признаки которых указаны в таблице.

2. Дополнительные буквы. Перекрытия ПБ, ПГ и ПК опираются на стены по двум сторонам, но выпускаются и другие железобетонные изделия. В маркировке это отмечается еще одной буквой: Т обозначает возможность опирания на 3 стороны (3ПКТ), К – на все четыре (например, 2ПКК).

3. Цифры. Линейные размеры пустотных плит перекрытия. Первая пара – это длина в дециметрах, округленная до целого значения (реально – на 20 мм меньше). Например, если в маркировке стоит число 63, то размер – 6280 мм. После точки стоит вторая пара цифр, указывающая ширину изделия в дм, увеличенную на 10 мм: скажем, шифр 15 означает панель шириной 1490. Завершающее число (после черты) обозначает расчетную нагрузку, которую выдерживает конструкция (в килограммах силы на м2), или ее порядковый номер по несущей способности.

4. Буквенные шифры. Если панель предварительно напряжена, то сразу после цифр следует класс стали арматуры – например, AтV. Далее указывается вид бетона: Л – легкий, С – силикатный плотный, Т – тяжелый (иногда он не маркируется).

5. Дополнительные характеристики. Их указывают в том случае, если плита рассчитана на применение в особых условиях: при повышенной сейсмичности, агрессивности газообразной среды. В конце обозначаются конструктивные особенности – к примеру, буква а ставится, если перекрытие имеет по торцам уплотняющие вкладыши.

Вот пример маркировки изделия типа 2ПК длиной 2680 мм, шириной 1290 мм с расчетной нагрузкой в 3 кгС/м2, изготовленной из тяжелого бетона, усиленной предварительно напрягаемой арматурой AтV и предназначенной для строительства в сейсмически опасных районах (до 6 баллов): 2ПК27.13-3 AтV-С6.

Почти все панели, опирающиеся на стены двумя или тремя сторонами, армируются напрягаемой арматурой. ГОСТ 9561-91 допускает не монтировать ее в такие разновидности:

• толщина – 220, длина – 4780, диаметр полостей – 140 или 159 мм;
• толщина – 260, максимальная длина – 5680 мм;
• толщина – 220, при любой длине и диаметре пустот – 127 мм.

Панели со сквозными отверстиями чаще всего выбирают для обустройства перекрытий между этажами в домах из бетона, кирпича, ячеистых пено- и газоблоков. Более совершенной считается серия ПБ, плиты этого типа имеют плоскую гладкую поверхность, технология позволяет получать полноценно армированные элементы разной длины, при необходимости играющих роль «доборных» изделий. Иногда в таких случаях рабочие заполняют промежутки между опалубочными ПК или ПГ монолитной стяжкой, армированной своими силами. Такая конструкция уступает по прочности стандартным ПБ, техпроцесс изготовления которых предусматривает виброуплотнение бетона и его обработку паром.

Преимущество ПК – достаточно большой диаметр каналов. Применение изделий этой серии рекомендуется, если планируется монтаж канализационных труб диаметром 80-100 мм.

Стоимость

В таблице приведена средняя цена разных серий железобетонных пустотелых изделий от производителей Московской области.

Цены на железобетонные перекрытия зависят от веса изделия, технологии изготовления, а также ценовой политики поставщика. Иногда предлагается бесплатная доставка по Москве, чаще расчет транспортных услуг ведется по километражу. Снизить итоговую стоимость помогают сезонные акции от производителей, оптовые заказы, использование соответствующего транспорта.

описание, характеристики, размеры и цены

Плиты перекрытия — железобетонные изделия, которые используют в частном и профессиональном строительстве для разделения этажей подземных или надземных коробов жилых зданий, общественных, производственных построек с фундаментом, обладающим высокой несущей способностью. Их изготавливают из высокопрочного бетона и качественной обычной или предварительно напряженной стальной арматуры.

Оглавление:

1. Технические параметры
2. Особенности маркировки
3. Разновидности ЖБИ
4. Стандартные габариты
5. Стоимость и от чего она зависит

Пустотные плиты — это элементы прямоугольной формы, внутри них расположены сквозные круглые воздушные камеры. За счет такого устройства имеют сравнительно небольшой вес, что помогает снизить общую нагрузку на фундамент и стены. Для перемещения с помощью техники на одной из сторон находятся стальные монтажные петли.

Характеристики плит

Достоинства:

• прочность, долговечность;
• водостойкость;
• огнестойкость до 180 мин;
• простой быстрый монтаж;
• возможность применения в качестве несущих стен;
• допустимая нагрузка до 1,5 т на кв. м по отношению к вертикально направленным нагрузкам.

Преимущества пустотелых ЖБИ по сравнению с полнотелыми:

• повышенные звуко- и теплоизоляционные характеристики за счет воздуха внутри;
• сквозь пустоты проще проводить коммуникации, это помогает сократить стоимость отделочных работ;
• применение в сейсмоопасных зонах;
• высокая несущая способность;
• проще транспортировка, монтаж;
• увеличенный полезный объем помещений;
• возможность нагружать перекрытие сразу после установки, не стягивая бетоном;
• сравнительно низкая цена, расход бетона на производство пустотелой плиты на 50% ниже, арматуры требуется на 30% меньше.

При покупке необходимо внимательно осмотреть изделие. Дефекты, при наличии которых оно непригодно для применения:

• трещины шириной более 0,3 мм;
• имеются участки с обнаженной арматурой;
• не соответствует размер;
• уклон поверхности более 8 мм;
• раковины и размывы диаметром более 15 мм;
• сколы на ребрах глубиной от 1 см и длиной от 5 см;
• недостаточная толщина слоя бетона между стержнями и стенками.

Вес пустотных плит перекрытия — не менее 700 кг. Для транспортировки их укладывают штабелями высотой до 2,5 м, прокладывая между ними деревянные бруски. Перевозить можно в горизонтальном, вертикальном и наклонном положении при условии надежной фиксации. Для выгрузки потребуется кран. Если есть необходимость продолжительного хранения, то элементы складывают стопками высотой не более 2,5 м, снова помещая деревянные прокладки. Сверху каждую стопку накрыть гидроизолирующим материалом — проще всего обычной полиэтиленовой пленкой.

Маркировка

На торце находятся:

• маркировка;
• дата изготовления;
• масса;
• штамп ОТК.

Стандартная состоит из нескольких букв, обозначающих серию, и трех групп цифр, по которым определяют размеры и несущую способность. Первая и вторая группа представлены двумя цифрами, обозначающими длину и ширину в дециметрах с округлением до целого числа в большую сторону. Последняя группа состоит из одной цифры, которая указывает на расчетную равномерно распределенную нагрузку в кПа, тоже с округлением. Пример: ПК 23-5-8 — плита с круглыми пустотами длиной 2280, шириной 490 мм, несущей способностью 7,85 кПа (800кгс/м3).

Обозначение некоторых изделий в конце дополняет код из латинских букв и цифр, обозначающий тип прутьев. Пример: ПК 80-15-12,5АтV — каркас выполнен из предварительно напряженной арматуры класса АтV.

Дополнительно могут быть указаны: вид бетона (т — тяжелый), обозначено наличие уплотняющих вкладышей у отверстий (а), способ производства (э — экструзионный метод формовки).

Виды и маркировка

Разновидности (серии):

• ПК — стандартная толщиной 22 см со сквозными полостями цилиндрической формы, изготовленные из железобетона класса не ниже В15;
• ПБ — изделие, полученное безопалубочным методом в конвейерных формах, с особым способом армирования, за счет которого возможна его резка вдоль и поперек без потери прочности, поверхность более ровная, упрощающая отделку полов или потолков;
• ПНО — облегченная плита, изготовленная безопалубочным способом, отличается от ПБ меньшей толщиной — 16 см;
• НВ — настил внутренний из железобетона класса В40 с однорядным предварительно напряженным армированием;
• НВК — класса В40 с двурядным предварительно напряженным армированием, толщина — 265 мм;
• НВКУ — то же, что и НВК, но из железобетона В45;
• 4НВК — с четырехрядным армированием, толщина — 400 мм.

Напрягаемая (предварительно напряженная) арматура при производстве ЖБИ до заливки бетона подвергается сжимающему напряжению в точках, где каркас будет предположительно испытывать наибольшее растяжение. После такой обработки повышаются прочность, устойчивость к появлению трещин, снижается расход стали. В характеристиках указывают: «предварительно напряженная плита» или «с напрягаемой арматурой».

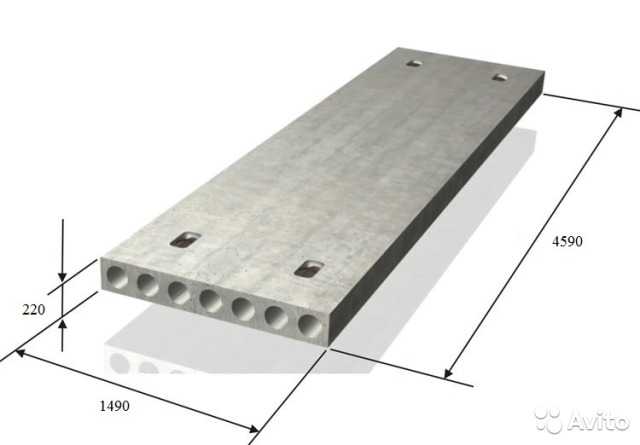

Стандартные размеры

Длина плит толщиной 22 см (серии ПК, ПБ, НВ) и 16 (серия ПНО): от 980 до 8980 мм (в маркировке указывают соответственно от 10 до 90). Шаг между соседними габаритами составляет 10-20 см. Ширина полноразмерных изделий может быть 990 (10), 1190 (12), 1490 (15) мм. Для того, чтобы избежать необходимости резки, используют доборные элементы. Их ширина: 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) мм.

ПБ могут иметь длину до 12 м. Если этот параметр более 9 м, то либо толщина должна быть больше 22 см, либо несущая способность будет ниже. Серии НВК, НВКУ, 4НВК могут иметь длину и ширину, не входящую в стандартную сетку.

При необходимости применения конструкций нестандартного габарита можно заказать их по индивидуальным чертежам. Но это существенно повышает стоимость ЖБИ.

Стоимость

Чем больше изделие, тем выше его цена. Технические характеристики, влияющие на расценки:

• способ производства;
• тип армирования;
• количество арматурных прутьев в каркасе — минимальное, среднее, максимальное;
• класс прочности бетона;
• масса бетонного раствора.

Цены на железобетонные перекрытия ПК (выборочно):

Примерная цена на ПБ, ПНО:

Стоимость пустотных плит НВ, НВК, НВКУ, 4НВК шириной 1190 мм:

Марка	Армирование	Цена за пог. м
НВ	минимальное	1600
	среднее	1800
	максимальное	1900
НВК	минимальное	1750
	среднее	1850
	максимальное	1950
НВКУ	минимальное	2150
	среднее	2250
	максимальное	2500
4НВК	минимальное	2650
	среднее	2800
	максимальное	2900

Многие производители делают скидки до 20% на крупные партии. Пустотные плиты перекрытия используют для частного или промышленного многоэтажного строительства. Этот вид ЖБИ обладает сравнительно небольшим весом при высокой несущей способности. Существует несколько их разновидностей. Они отличаются способом изготовления, типом, количеством рядов армирования, прочими характеристиками.

Hollowcore Часто задаваемые вопросы

Дом » Технические ресурсы » Строительство » Полый сердечник

Общие вопросы

Какая длина пролета может быть достигнута с помощью систем пустотелых досок?

Рекомендации по проектированию длины пролета немного различаются от продукта к продукту, но следует помнить несколько общих практических правил. Если мы предполагаем равномерную дополнительную нагрузку в 100 фунтов на квадратный фут и систему без верхней части, применяются следующие рекомендации:

• Пустотная доска толщиной 6 дюймов: пролеты 22 фута
• Полая доска толщиной 8 дюймов: пролеты 29 футов
• Полая доска толщиной 10 дюймов: пролеты 35 футов
• Полая доска толщиной 12 дюймов: пролеты 40 футов
• Полая доска толщиной 16 дюймов: пролеты 50 футов

Такие факторы, как сосредоточенные нагрузки и большие проемы, могут повлиять на возможности пролета вашей системы. После того, как вы определили данные нагрузки, рейтинги огнестойкости, длину пролета и толщину плиты для вашего проекта, обратитесь к местному производителю GCPCI за их опубликованными таблицами нагрузок.

Какая помощь может быть мне оказана при проектировании многопустотной системы?

GCPCI Производители пустотных плит имеют в своем штате инженеров, хорошо знакомых с требованиями к представлению, проектированию, материалам, бетонным смесям, доставке продукции, хранению, монтажу, сварке на месте и навесному оборудованию. Обычно производитель сборного железобетона выполняет окончательный инжиниринг продукта, который будет поставлен на работу. Сюда входят нагрузки, указанные зарегистрированным инженером, встроенные элементы, погрузочно-разгрузочные работы, транспортировка и т. д. Очень важно, чтобы зарегистрированный инженер удостоверился в том, что указанная система пола и крыши достижима до выбора производителя. Сборщики сборных железобетонных изделий GCPCI могут предоставить информацию о длине пролетов и размерах проемов, а также о последних инновациях в технологии соединения и методах использования пустотелых элементов с максимальной выгодой.

Как мы проектируем отверстия в доске?

Отверстия могут быть предусмотрены в многопустотных системах путем формирования отверстий на заводе, установки стальных коллекторов, распиловки и распиловки или резки после установки и заливки настила. При планировании проемов для проекта наименьший структурный эффект будет получен при ориентации проема параллельно пролету или при пробивке небольших отверстий для сокращения наименьшего количества предварительно напряженных прядей.

Отверстие размером более 2 футов x 2 фута должно быть отлито в пустотелой доске шириной 8 футов-0 дюймов. Это обычно происходит, если плита изготовлена ​​методом мокрого литья. Отверстие может быть вырезано на заводе или в полевых условиях в изделие из сухого литья.Если размер проема превышает безопасные ограничения литого в использовании конструкционного коллектора используется для создания необходимого проема.

Отверстия менее 2 футов могут быть залиты или вырезаны в доске при условии, что вся необходимая информация (местоположение и размер) предоставлена ​​сборщику сборных железобетонных изделий до начала производства. Генеральный подрядчик должен координировать свои действия со всеми заинтересованными сторонами, чтобы получить информацию о многопустотном каркасе, изготовленном на этапе заводского чертежа, чтобы можно было запроектировать дополнительное армирование в доску, чтобы выдерживать требуемые расчетные нагрузки. Отверстие размером менее 10 дюймов не может быть отлито в доске из-за производственных ограничений.

Небольшие отверстия обычно просверливаются в полевых условиях специалистами (сантехниками, электриками и т. д.) после того, как планка установлена ​​и залита цементным раствором. Опять же, расположение и размер этих отверстий должны быть предоставлены сборщику сборных железобетонных изделий на этапе проектирования в цеху, чтобы планка могла быть спроектирована для размещения этих стержней. Пожалуйста, ЗАПРЕЩАЕТСЯ резать предварительно напряженные пряди в доске без разрешения производителя пустотных плит.

Что должно быть показано на чертежах проекта сборных многопустотных плит?

Рекомендации по проектированию длины пролета немного различаются от продукта к продукту, но следует помнить несколько общих практических правил. Если мы предполагаем равномерную дополнительную нагрузку в 100 фунтов на квадратный фут и систему без верхней части, применяются следующие рекомендации:

• Направления пролета
• Требования к загрузке
• Информация о соединении
• Требования к огнестойкости
• Требования к верхнему покрытию (например, 3/4-дюймовое выравнивающее покрытие; или 2-дюймовое композитное или некомпозитное покрытие)
• Отверстия: размеры и расположение

Следует ли использовать пустотелые доски для внешней отделки балконных секций проектируемого мной высотного здания?

Жилищное строительство идеально подходит для использования пустотелых плит. Однако все мы знакомы с жарким влажным летом и холодной влажной зимой в Среднеатлантическом регионе. Возможны проблемы из-за просачивания воды и последующего повреждения полых заполнителей от замерзания/оттаивания при использовании для наружного применения. Все сборщики многопустотных досок GCPCI рекомендуют указать, что стержни должны быть заполнены для области балкона, или планировать, чтобы эта часть (части) была цельной секцией плиты. Это легко и обычно производится для высотных жилых проектов.

Является ли обычной практикой сварка противоположных концов многопустотной доски? Когда это практично?

Соединения требуются в системах многопустотных плит по разным причинам. Большинство из них предназначены для локализованных сил. Соединения являются расходом проекта и при неправильном использовании могут иметь пагубные последствия, поскольку не учитывают изменения объема или другие перемещения, происходящие в сборной конструкции. Соединения могут развивать силы, поскольку они сдерживают эти движения. При указании соединений необходимо учитывать фактические силы. Если невозможно показать существование силы, соединение не следует использовать.

Инженер по сборным железобетонным конструкциям часто дает рекомендации официальному инженеру относительно общепринятых отраслевых практик. Как правило, для зданий длиной более 100 футов с полым сердечником, установленным на конструкционной стали, система сборных перекрытий требует только одного жесткого соединения. Это достигается путем указания сварного соединения на противоположных или чередующихся концах доски. Затем всю плиту заливают обычным способом. Это позволяет тепловому перемещению в плите перекрытия происходить без повреждения закладных сварных пластин. Эта практика имеет смысл для конструкционной стальной рамы, но не для многопустотной опоры на кирпичной кладке, а также для сборных железобетонных систем. Практика заключается в том, чтобы избегать чрезмерно ограниченных систем для больших площадей.

Всегда полезно обсудить свои опасения с производителем сборного железобетона до начала производства и строительства.

Как определить огнестойкость или сопротивление пустотелых плит? Должен ли я указать рейтинг UL

Как и все сборные железобетонные изделия, многопустотные плиты обладают отличной огнестойкостью. В зависимости от толщины и покрытия прядей может быть достигнута стойкость до 4 часов. Степень огнестойкости зависит от эквивалентной толщины для теплопередачи, покрытия напрягаемой пряди для прочности в условиях высокой температуры и концевого ограничения. Лаборатория страховщиков (UL) публикует рейтинги огнестойкости для различных сборок. Классы огнестойкости следует учитывать при определении толщины плиты, которая будет использоваться в предварительном проекте.

Типичная пустотелая доска толщиной 8 дюймов имеет 2-часовую огнестойкость. Для более высокого рейтинга (3- или 4-часовой), как правило, применяется бетонное (или на гипсовой основе) покрытие или может быть добавлен распыляемый огнестойкий материал на нижнюю сторону доски. Это также показано в каталоге UL.

Коды моделей, такие как IBC, имеют предписанные классы огнестойкости. Это лучший способ указать способы достижения заданных показателей огнестойкости, и его следует выбирать в первую очередь. Списки UL — это еще один способ указать, как достичь указанных показателей огнестойкости. Кодекс не требует предоставления списков UL. Эти списки являются результатом запатентованных испытаний конкретных сборных элементов, произведенных и испытанных конкретными компаниями. Если требуются этикетки или номера UL, то конкретные детали в Справочнике UL точно и только то, что будет соответствовать этому требованию.

Руководство PCI «Расчет огнестойкости сборного предварительно напряженного бетона» иллюстрирует общепринятую практику рационального противопожарного проектирования сборных и предварительно напряженных железобетонных изделий. В случае пустотелых элементов эквивалентная толщина рассчитывается на основе характеристик поперечного сечения пустотелых элементов каждой марки. Рациональное противопожарное проектирование используется в ситуациях, не предусмотренных нормами.

Ведущий инженер решит, можно ли считать плиты перекрытия защемленными или незакрепленными. Таблицы в ASTM E119обсудить условия ограничения, а также показаны в Руководстве по проектированию полых сердечников PCI. Требуемые показатели огнестойкости должны быть четко указаны в контрактных документах.
