Плита перекрытия пустотная — размеры, вес, стандарты

Строительство всегда сопровождается не только созданием проекта и выбором места будущей постройки. Важным этапом будет выбор строительных материалов. Один из них – детали перекрытий.

Для деревянных сооружений, такие материалы, конечно не стоит применять, но, когда сооружается что-то из бетона, то замены бетонным же деталям не найти.

Кроме этого, материал, из которого перекрытия изготавливаются, дополнительно армируется специальными типами арматуры, что повышает конечную прочность всей постройки.

Чаще всего, применяются так называемые пустотные плиты. Почему именно они, и какие особенности имеет этот материал, рассмотрим подробнее.

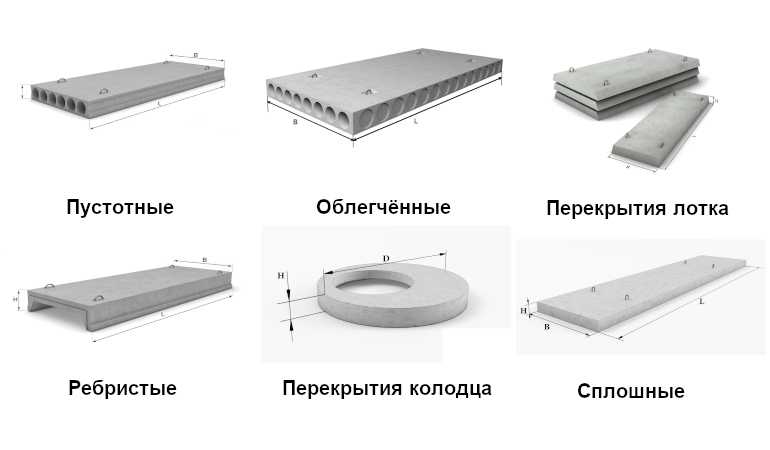

Что это и зачем

Для сооружения междуэтажных перекрытий как в жилых, так и в промышленных постройках, применяются плиты пустотные. Своим названием они обязаны наличием специальных технологических пустот, обычно овальной или круглой формы.

Эти пустоты улучшают звукоизоляционные качества материала, а кроме этого, повышают его прочность на изгиб.

Они повышают теплоизоляцию и значительно уменьшают вес, а следовательно – уменьшают общую нагрузку на фундамент.

Верхняя часть такой конструкции, обычно служит полом в верхнем, а нижняя – соответственно потолком в расположенном ниже помещении.

Благодаря постоянному усовершенствованию технологий в производстве подобных материалов, такие детали постройки могут быть изготовлены по параметрам заказчика, со срезом торца под углом, из разных марок бетона.

В зависимости от того, какая предполагается нагрузка на пустотную плиту перекрытия, она изготавливается из тяжелого, конструкционного или плотного силикатного бетона.

Качество изготовления, достигает таких высот, что после монтажа, они не требуют дополнительной шлифовки или другой обработки. Некоторые разновидности таких деталей можно оставлять без оштукатуривания и требуют лишь небольшого шпаклевания поверхностей.

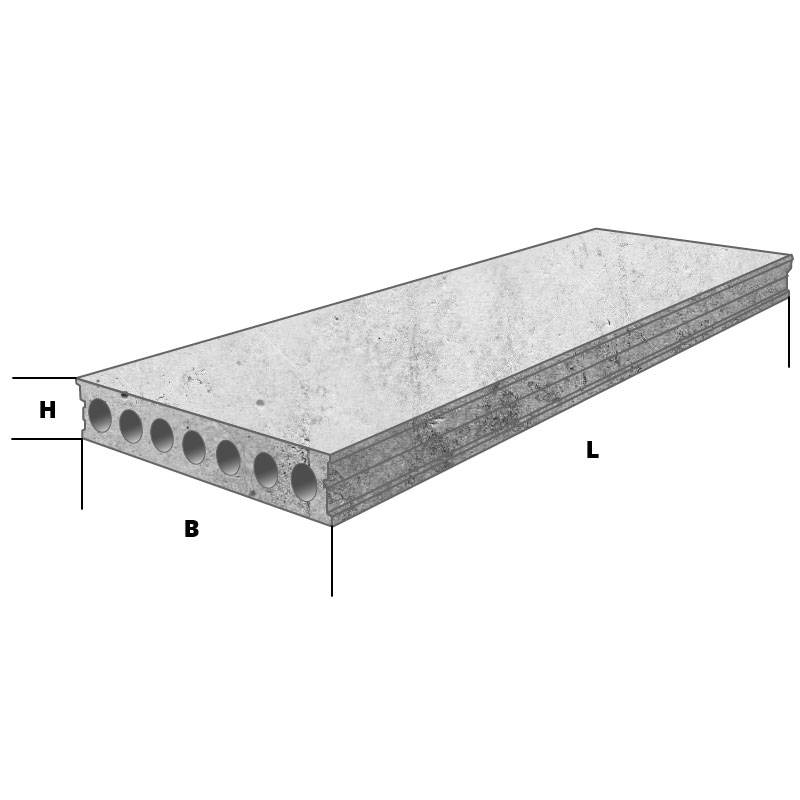

Стандарты и размеры

Все виды таких конструкций, могут быть изготовлены под требования заказчика, если того требует конструкция сооружения, но обычно, в строительстве применяют стандартные пустотные плиты, которые имеют наиболее часто применяемые размеры.

• Наиболее часто встречающаяся длина, может быть от 1,5 до 10 метров
• Ширина составляет 1 метр, 1,2 или 1,5 метра
• Толщина обычно стандартная – 220 миллиметров

Иногда их изготавливают и другой ширины или длины, но все пустотные плиты, которые планируется приобрести, должны соответствовать ГОСТ 9561-91. Такое соответствие – гарантия их надежности и того, что построенное здание будет прочным.

Максимальная длина будет зависеть от способа производства. Некоторые технологии позволяют изготовить конструкции длиной до 17 метров. Толщина же, зависит от области применения, и может составлять 160, 260 или 300 миллиметров. В зависимости от толщины изменяется и диаметр внутренних пустот.

Вес, который имеют пустотные перекрытия, может варьироваться, в зависимости от марки использованного при производстве бетона, и от размеров плит.

Обычно, для строительства с применением такого способа сооружения межэтажных конструкций, достаточно крана с грузоподъемностью от трех до пяти тонн.

Еще одним важным параметром этих частей будущего здания, будет их тип. Он определяет максимально возможную нагрузку, способ их укладки и диаметр пустот.

Можно назвать, как самые распространённые три основных типа:

• 1ПК – плиты с круглыми пустотами, имеющими диаметр 159 миллиметров
• 2ПК – разновидность с пустотами в 140 миллиметров
• 3ПК – виды изделий, у которых диаметр пустот составляет 127 миллиметров

Есть еще несколько разновидностей, но все они будут различаться только диаметрами пустот и характеристиками.

Что за буквы в названиях

Именно характеристики, а так же показатели возможных нагрузок и будут составлять название, или по другому — маркировку. Взглянув на нее, знающий человек может сразу определить, для чего подойдет маркированная таким образом конструкция.

Например, ПК – обозначает плита перекрытия круглопустотная, дальше идут ее размеры. Остальные буквы и цифры предназначены для обозначения различных технических характеристик изделий.

Таким образом, в названии материала уже есть все необходимые характеристики. Пример:

ПК 60.15 – 8 – AIV.

Это означает:

• ПК – плита перекрытия пустотная
• 60.15 округленное значение длины и ширины изделия в ДМ
• 8 – возможная нагрузка на изделие, без учета его собственного веса
• АIV – класс примененной при изготовлении арматуры

Разобраться во всех этих обозначениях поначалу немного сложно, но постепенно все становится очень понятно и удобно.

Область применения

Обычно, такие изделия применяются при строительстве многоэтажных промышленных или жилых зданий.

Гараж, построенный с применением таких деталей, будет очень прочным, а потолок в нем точно не провалится и не будет промерзать. Отапливаемые гаражные комплексы практически все построены именно по такой технологии.

Отличные звуко и теплоизоляционные качества позволяют их применить для строительства самых разных по профилю зданий, а использование специальных добавок в бетон, дает возможность использовать подобные решения, для сооружений, располагающихся в сейсмически активных зонах.

Нередко, их можно увидеть и при постройке частных домов. Они, благодаря своим эксплуатационным характеристикам и не самой высокой цене, стали одним из наиболее привлекательных способов сооружения перекрытий.

Выводы

Как показала многолетняя практика, такие части сооружений — практически незаменимый материал, когда идет стройка. Что бы ни сооружалось – торговый комплекс, жилой дом или производственный цех, они везде найдут свое место.

Выбирая их для строительства своего частного дома, можно здорово улучшить тепло и звукоизоляционные характеристики, а заодно и увеличить прочность дома.

характеристики, маркировка, размеры и цены

Для строительства жилых домов, сооружений гражданского и промышленного назначения характерно применение перекрывающих конструкций: деревянных, из монолитного железобетона, а также пустотных плит из армированного железобетона. Последние в этом списке изделия уже давно обратили на себя внимание благодаря своим особенностям и преимуществам. Цена облегченных плит довольно демократична, при этом их качество не уступает полнотелым аналогам. Перед выбором разновидности перекрытия и его габаритов следует провести расчет допустимой нагрузки, ознакомиться с классификацией, назначением, техническими и ценовыми параметрами.

Оглавление:

1. Особенности и преимущества
2. Маркировка
3. Сфера применения
4. Цена ЖБИ

Характеристики

Пустотные плиты – это прямоугольные железобетонные панели правильной формы с продольными каналами, параллельно которым проложена арматура (стальные канаты). Отверстия бывают разной конфигурации: цилиндрические, грушевидные, прямоугольные. Самыми популярными являются варианты с шестью круглыми пустотами диаметром 159 мм.

Стандартные размеры варьируются в следующих пределах:

• толщина – 22-30 дм;
• ширина – 9,9-35 дм;
• длина – 11,8- 98 дм.

Чаще всего в строительстве применяются конструкции 22х15х60 дм, которые монтируются с помощью крана, грузоподъемность которого – не более 5000 кг.

Плиты делятся на три типа:

• серия ПК – с круглыми пустотами диаметром 114-203 мм, заливается в опалубку;
• серия ПГ – толщина панели – 260 мм, полости грушевидные;
• серия ПБ – изделие, произведенное по прогрессивной технологии непрерывного формования на специальных длинных стендах; стандартная толщина ПБ – 220, диаметр пустот – 60 мм.

Железобетонные панели имеют целый ряд достоинств по сравнению с монолитными.

1. Они значительно уменьшают массу строительных конструкций.

2. Высокие звукоизоляционные характеристики достигаются за счет того, что воздушные полости эффективно гасят шумы и звуки.

3. Пустоты отлично выполняют функции каналов, по которым прокладывают электрокоммуникации (сигнализацию, кабели).

4. Воздух, которым заполнены полости, играет роль теплоизолятора.

5. Монтаж изделий (в отличие от монолитных перекрытий) допускается выполнять при низких температурах.

6. Усиление перекрытий предварительно напряженной арматурой способствует повышению их выносливости и прочности.

Маркировка

Критериями выбора железобетонных перекрытий с внутренними пустотами являются расчетные нагрузки, способ опирания на основание, тип бетона, вид армирования, габариты, форма и размеры пустот. Все эти параметры отражаются в обозначении плиты.

1. Начальные литеры. Они означают тип изделия – ПК, ПГ или ПБ. Перекрытия ПК делятся на 7 групп, отличительные признаки которых указаны в таблице.

2. Дополнительные буквы. Перекрытия ПБ, ПГ и ПК опираются на стены по двум сторонам, но выпускаются и другие железобетонные изделия. В маркировке это отмечается еще одной буквой: Т обозначает возможность опирания на 3 стороны (3ПКТ), К – на все четыре (например, 2ПКК).

3. Цифры. Линейные размеры пустотных плит перекрытия. Первая пара – это длина в дециметрах, округленная до целого значения (реально – на 20 мм меньше). Например, если в маркировке стоит число 63, то размер – 6280 мм. После точки стоит вторая пара цифр, указывающая ширину изделия в дм, увеличенную на 10 мм: скажем, шифр 15 означает панель шириной 1490. Завершающее число (после черты) обозначает расчетную нагрузку, которую выдерживает конструкция (в килограммах силы на м2), или ее порядковый номер по несущей способности.

4. Буквенные шифры. Если панель предварительно напряжена, то сразу после цифр следует класс стали арматуры – например, AтV. Далее указывается вид бетона: Л – легкий, С – силикатный плотный, Т – тяжелый (иногда он не маркируется).

5. Дополнительные характеристики. Их указывают в том случае, если плита рассчитана на применение в особых условиях: при повышенной сейсмичности, агрессивности газообразной среды. В конце обозначаются конструктивные особенности – к примеру, буква а ставится, если перекрытие имеет по торцам уплотняющие вкладыши.

Вот пример маркировки изделия типа 2ПК длиной 2680 мм, шириной 1290 мм с расчетной нагрузкой в 3 кгС/м2, изготовленной из тяжелого бетона, усиленной предварительно напрягаемой арматурой AтV и предназначенной для строительства в сейсмически опасных районах (до 6 баллов): 2ПК27.13-3 AтV-С6.

Почти все панели, опирающиеся на стены двумя или тремя сторонами, армируются напрягаемой арматурой. ГОСТ 9561-91 допускает не монтировать ее в такие разновидности:

• толщина – 220, длина – 4780, диаметр полостей – 140 или 159 мм;
• толщина – 260, максимальная длина – 5680 мм;
• толщина – 220, при любой длине и диаметре пустот – 127 мм.

Панели со сквозными отверстиями чаще всего выбирают для обустройства перекрытий между этажами в домах из бетона, кирпича, ячеистых пено- и газоблоков. Более совершенной считается серия ПБ, плиты этого типа имеют плоскую гладкую поверхность, технология позволяет получать полноценно армированные элементы разной длины, при необходимости играющих роль «доборных» изделий. Иногда в таких случаях рабочие заполняют промежутки между опалубочными ПК или ПГ монолитной стяжкой, армированной своими силами. Такая конструкция уступает по прочности стандартным ПБ, техпроцесс изготовления которых предусматривает виброуплотнение бетона и его обработку паром.

Преимущество ПК – достаточно большой диаметр каналов. Применение изделий этой серии рекомендуется, если планируется монтаж канализационных труб диаметром 80-100 мм.

Стоимость

В таблице приведена средняя цена разных серий железобетонных пустотелых изделий от производителей Московской области.

Цены на железобетонные перекрытия зависят от веса изделия, технологии изготовления, а также ценовой политики поставщика. Иногда предлагается бесплатная доставка по Москве, чаще расчет транспортных услуг ведется по километражу. Снизить итоговую стоимость помогают сезонные акции от производителей, оптовые заказы, использование соответствующего транспорта.

Hollowcore Часто задаваемые вопросы

Дом » Технические ресурсы » Строительство » Полый сердечник

Общие вопросы

Какая длина пролета может быть достигнута с помощью систем пустотелых досок?

Рекомендации по проектированию длины пролета немного различаются от продукта к продукту, но следует помнить несколько общих практических правил. Если мы предполагаем равномерную дополнительную нагрузку в 100 фунтов на квадратный фут и систему без верхней части, применяются следующие рекомендации:

• Пустотная доска толщиной 6 дюймов: пролеты 22 фута
• Полая доска толщиной 8 дюймов: пролеты 29 футов
• Полая доска толщиной 10 дюймов: пролеты 35 футов
• Полая доска толщиной 12 дюймов: пролеты 40 футов
• Полая доска толщиной 16 дюймов: пролеты 50 футов

Такие факторы, как сосредоточенные нагрузки и большие проемы, могут повлиять на возможности пролета вашей системы. После того, как вы определили данные нагрузки, рейтинги огнестойкости, длину пролета и толщину плиты для вашего проекта, обратитесь к местному производителю GCPCI за их опубликованными таблицами нагрузок.

Какая помощь может быть мне оказана при проектировании многопустотной системы?

GCPCI У производителей пустотных плит есть инженеры, хорошо знакомые с требованиями к представлению, проектированию, материалам, бетонным смесям, доставке продукции, хранению, монтажу, сварке на месте и навесному оборудованию. Обычно производитель сборного железобетона выполняет окончательный инжиниринг продукта, который будет поставлен на работу. Сюда входят нагрузки, указанные зарегистрированным инженером, встроенные элементы, погрузочно-разгрузочные работы, транспортировка и т. д. Очень важно, чтобы зарегистрированный инженер удостоверился в том, что указанная система пола и крыши достижима до выбора производителя. Сборщики сборных железобетонных изделий GCPCI могут предоставить информацию о длине пролетов и размерах проемов, а также о последних инновациях в технологии соединения и методах использования пустотелых элементов с максимальной выгодой.

Как мы проектируем отверстия в доске?

Отверстия могут быть обеспечены в многопустотных системах путем формирования отверстий на заводе, путем установки стальных коллекторов, распиловки и распиловки, или путем резки после установки и заливки настила. При планировании проемов для проекта наименьший структурный эффект будет получен при ориентации проема параллельно пролету или при пробивке небольших отверстий для сокращения наименьшего количества предварительно напряженных прядей.

Отверстие размером более 2 футов x 2 фута должно быть отлито в пустотелой доске шириной 8 футов-0 дюймов. Это обычно происходит, если плита изготовлена ​​методом мокрого литья. Отверстие может быть вырезано на заводе или в полевых условиях в изделие из сухого литья.Если размер проема превышает безопасные ограничения для литья, при использовании конструкционного коллектора используется для создания необходимого проема.

Отверстия менее 2 футов могут быть залиты или вырезаны в доске при условии, что вся необходимая информация (местоположение и размер) предоставлена ​​сборщику сборных железобетонных изделий до начала производства.

Небольшие отверстия обычно просверливаются в полевых условиях специалистами (сантехниками, электриками и т. д.) после того, как планка установлена ​​и залита цементным раствором. Опять же, расположение и размер этих отверстий должны быть предоставлены сборщику сборных железобетонных изделий на этапе проектирования в цеху, чтобы планка могла быть спроектирована для размещения этих стержней. Пожалуйста, ЗАПРЕЩАЕТСЯ резать предварительно напряженные пряди в доске без разрешения производителя пустотных плит.

Что должно быть показано на чертежах проекта сборных многопустотных плит?

Рекомендации по проектированию длины пролета немного различаются от продукта к продукту, но следует помнить несколько общих практических правил.

• Направления пролета
• Требования к загрузке
• Информация о соединении
• Требования к огнестойкости
• Требования к верхнему покрытию (например, 3/4-дюймовое выравнивающее покрытие; или 2-дюймовое композитное или некомпозитное покрытие)
• Отверстия: размеры и расположение

Следует ли использовать пустотелые доски для внешней отделки балконных секций проектируемого мной высотного здания?

Жилищное строительство идеально подходит для использования пустотелых плит. Однако все мы знакомы с жарким влажным летом и холодной влажной зимой в Среднеатлантическом регионе. Возможны проблемы из-за просачивания воды и последующего повреждения полых заполнителей от замерзания/оттаивания при использовании для наружного применения. Все сборщики многопустотных досок GCPCI рекомендуют указать, что стержни должны быть заполнены для области балкона, или планировать, чтобы эта часть (части) была цельной секцией плиты. Это легко и обычно производится для высотных жилых проектов.

Является ли обычной практикой сварка противоположных концов многопустотной доски? Когда это практично?

Соединения требуются в системах многопустотных плит по разным причинам. Большинство из них предназначены для локализованных сил. Соединения являются расходом проекта и при неправильном использовании могут иметь пагубные последствия, поскольку не учитывают изменения объема или другие перемещения, происходящие в сборной конструкции. Соединения могут развивать силы, поскольку они сдерживают эти движения. При указании соединений необходимо учитывать фактические силы. Если невозможно показать существование силы, соединение не следует использовать.

Инженер по сборным железобетонным конструкциям часто дает рекомендации официальному инженеру относительно общепринятых отраслевых практик. Как правило, для зданий длиной более 100 футов с полым сердечником, установленным на конструкционной стали, система сборных перекрытий требует только одного жесткого соединения. Это достигается путем указания сварного соединения на противоположных или чередующихся концах доски. Затем всю плиту заливают обычным способом. Это позволяет тепловому перемещению в плите перекрытия происходить без повреждения закладных сварных пластин. Эта практика имеет смысл для конструкционной стальной рамы, но не для многопустотной опоры на кирпичной кладке, а также для сборных железобетонных систем. Практика заключается в том, чтобы избегать чрезмерно ограниченных систем для больших площадей.

Всегда полезно обсудить свои опасения с производителем сборного железобетона до начала производства и строительства.

Как определить огнестойкость или сопротивление пустотелых плит? Должен ли я указать рейтинг UL

Как и все сборные железобетонные изделия, многопустотные плиты обладают отличной огнестойкостью. В зависимости от толщины и покрытия прядей может быть достигнута стойкость до 4 часов. Степень огнестойкости зависит от эквивалентной толщины для теплопередачи, покрытия напрягаемой пряди для прочности в условиях высокой температуры и концевого ограничения. Лаборатория страховщиков (UL) публикует рейтинги огнестойкости для различных сборок. Классы огнестойкости следует учитывать при определении толщины плиты, которая будет использоваться в предварительном проекте.

Типичная пустотелая доска толщиной 8 дюймов имеет 2-часовую огнестойкость. Для более высокого рейтинга (3- или 4-часовой), как правило, применяется бетонное (или на гипсовой основе) покрытие или может быть добавлен распыляемый огнестойкий материал на нижнюю сторону доски. Это также показано в каталоге UL.

Коды моделей, такие как IBC, имеют предписанные классы огнестойкости. Это лучший способ указать способы достижения заданных показателей огнестойкости, и его следует выбирать в первую очередь. Списки UL — это еще один способ указать, как достичь указанных показателей огнестойкости. Кодекс не требует предоставления списков UL. Эти списки являются результатом запатентованных испытаний конкретных сборных элементов, произведенных и протестированных конкретными компаниями. Если требуются этикетки или номера UL, то конкретные детали в Справочнике UL точно и только то, что будет соответствовать этому требованию.

Руководство PCI «Расчет огнестойкости сборного предварительно напряженного бетона» иллюстрирует общепринятую практику рационального противопожарного проектирования сборных и предварительно напряженных железобетонных изделий. В случае пустотелых элементов эквивалентная толщина рассчитывается на основе характеристик поперечного сечения пустотелых элементов каждой марки. Рациональное противопожарное проектирование используется в ситуациях, не предусмотренных нормами.

Ведущий инженер решит, можно ли считать плиты перекрытия защемленными или незакрепленными. Таблицы в ASTM E119обсудить условия ограничения, а также показаны в Руководстве по проектированию полых сердечников PCI. Требуемые показатели огнестойкости должны быть четко указаны в контрактных документах.

Возникла проблема с загрузкой этой области.

Планка NiCore™ — толщина выпуклости и покрытия

Автор: Laura Martin | Опубликовано: 10 ноября 2020 г. | Последнее обновление: 9 марта 2022 г.

Категории: Сборный железобетон

Сборные предварительно напряженные многопустотные плиты обычно имеют выпуклость (т. ) ничем не отличаются. Периодически мы сталкиваемся с строительными спецификациями, в которых указывается, что многопустотные плиты должны быть изогнуты для преодоления прогиба статической нагрузки из-за собственного веса, но такие спецификации не могут быть далеки от реальности. Это, несомненно, пережиток строительной практики монолитных плит и балок с изгибом центрирования (т. Хотя желательность этого очевидна как для проектировщиков, так и для подрядчиков, при этом упускается из виду тот факт, что сборные, предварительно напряженные многопустотные плиты, сплошные плиты, балки и двойные тавры отливаются в виде длинных, плоских форм и  только получают изгиб за счет внешнего натяжения предварительно напряженных прядей. Выбор количества эксцентрично расположенных предварительно напряженных прядей зависит от приложенных нагрузок, которые должен выдерживать элемент, величина которых почти всегда превышает величину прогиба отдельного элемента под действием собственного веса. Высококачественные планки NiCore™ являются результатом тщательно срежиссированного танца минимизации веса (экономия материалов), максимального увеличения пролетов (архитектурная открытость), соответствия требованиям нагрузки (структурная целостность), контроля прогибов (удобство обслуживания) и обеспечения огнестойкости (безопасность жизни). ). Развал является естественным следствием максимально эффективного выполнения всех этих требований, и его не следует рассматривать как неизбежное зло, с которым нужно мириться. Многие конкурирующие системы для фальшполов и крыш сталкиваются с прямо противоположной ситуацией прогибов, что приводит к увеличению толщины плит, чем предполагалось, и возможному затоплению во время сильного дождя.

Это краткое описание выпуклости служит отправной точкой для рассмотрения толщины бетонного покрытия. В то время как в зонах с малой нагрузкой пешеходов, таких как квартиры и отели, обычно просто используют неструктурные материалы местного применения, такие как Gyp-Crete® или ARDEX K 500™, чтобы обеспечить гладкую основу для отделки пола и достаточно ровный пол, иногда это необходимо спроектировать систему перекрытий с использованием монолитного композитного бетонного покрытия. Это приложение более распространено в местах с интенсивным движением, таких как школы, тюрьмы, магазины, производство и т. д., и ведет себя подобно конструкции из композитных стальных балок и плит. Планка NiCore™ изначально спроектирована так, чтобы выдерживать собственный вес и вес влажного бетонного покрытия, после чего полностью композитная секция выдерживает все дополнительные нагрузки, которые впоследствии применяются, тем самым укрепляя и без того прочную структурную систему, увеличивая ее жесткость на 50. % до 70%.

Запросить экскурсию по заводу

Это подводит нас к намеченной цели данного документа относительно толщины монолитного композитного покрытия. Хотя выбор буквально бесконечен, по существу есть два (2) варианта проектирования и строительства, как показано на диаграмме ниже. Диаграмма (а), несомненно, отражает намерение большинства проектировщиков и строителей построить ровный фасад с отделкой пола. На диаграмме (b) показано предположение, что таблицы нагрузок имеют одинаковую толщину покрытия, часто выбираемую толщиной 2 дюйма.

В целях обсуждения предположим, что прогиб NiCore™ Plank оценивается в L/360, или 1 дюйм на пролете 30 футов-0 дюймов. Если в строительных документах указано, что толщина монолитного покрытия составляет 2 дюйма, разумно предположить, что это произойдет на опорных концах для целей расчета строительных размеров. Но фактическая толщина покрытия в середине пролета, где прочность на изгиб и напряжения являются наиболее важными, составляет всего 2 дюйма – 1 дюйм = 1 дюйм с учетом прогиба NiCore™ Plank. Но проницательный наблюдатель может поинтересоваться прогибом NiCore™ Plank под весом влажного бетонного покрытия (например, 25 фунтов на квадратный фут). Поскольку 8-дюймовые доски NiCore™ довольно прочны, прогиб верхней части составляет примерно ¼ дюйма на пролете 30,0 футов. Таким образом, толщина бетонного покрытия в середине пролета больше похожа на 2 дюйма – 1 дюйм + ¼ дюйма = 1 ¼ дюйма. Хотя очевидно, что это приводит к меньшему количеству бетонного покрытия, необходимо учитывать две (2) проблемы:

• Композитные свойства системы были нарушены, поскольку общая толщина составляет 9,25 дюйма вместо 10 дюймов. Это нежелательное последствие.
• Уменьшенная толщина верхнего слоя может обеспечить недостаточное покрытие для заполнителя и армирования, а также более уязвима к отслаиванию и расслаиванию от подложки NiCore™ Plank. Это тоже нежелательное последствие.

Если иное не указано инженером-регистратором (EOR), инженеры NCP обычно анализируют планку NiCore™, используя уменьшенную толщину бетонного покрытия, полученную в результате расчетного изгиба и немедленного прогиба мокрого бетонного покрытия. Вес бетонного покрытия консервативно основан на номинальной толщине. Таким образом, в приведенном выше примере мы будем проектировать, предполагая равномерную толщину бетонного покрытия 1¼ дюйма и вес 25 фунтов на квадратный фут. При этом мы не заявляем и даже не подразумеваем целостность 1¼ дюйма бетонного покрытия, так как это должно быть оценено МУН. По этой причине NCP настоятельно рекомендует, чтобы опубликованные таблицы нагрузок не «растягивались до предела» при проектировании конструкций. Различия в толщине покрытия и наличие вводов MEP, которые разрывают предварительно напряженные пряди, могут поставить под угрозу фактическую несущую способность конструкции, поэтому опытные проектировщики часто ограничивают проектные пролеты примерно до 85% от максимального опубликованного пролета, указанного в обычных таблицах нагрузок.

Другим вариантом, который нельзя упускать из виду, является увеличение номинальной толщины верхнего слоя бетона с учетом расчетного прогиба NiCore™ Plank. Чтобы развить предыдущий пример, строительные чертежи могут быть детализированы, чтобы показать номинальную толщину покрытия 3 дюйма вместо 2 дюймов. Прогиб NiCore™ Plank останется равным 1 дюйму, но прогиб влажного бетонного покрытия увеличится примерно до ⅜ дюйма. На опорах общая толщина конструкции будет 8 дюймов, но приблизительная толщина верхней части в середине пролета будет около 3 дюймов — 1 дюйм + ⅜ дюйма = 2,375 дюйма. Хотя это приводит к дополнительной толщине бетонного покрытия, это может стать более желательным решением с точки зрения конструктивных особенностей.

В связи с этим, одной из главных особенностей NiCore™ Plank от NCP является наша заводская практика натяжения прядей только до 60% от их предельной мощности вместо 70% – 75%, как это принято в отрасли предварительно напряженных конструкций. Таким образом, мы можем улучшить его характеристики, сведя к минимуму проблемы с толщиной бетонного покрытия, потому что изгиб уменьшается примерно на ⅜ дюйма на пролете 30,0 футов, при этом жертвуя лишь незначительной величиной предельной прочности на изгиб.
