Автор Георгий Русиев На чтение 3 мин Просмотров 12.2к. Опубликовано 21.03.2015

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

Характеристики

Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой.

Выпускаются в 3 видах:

1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.

3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м², размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

Пустотные плиты перекрытия маркируются:

• 1П – однослойное железобетонное изделие – не более 12 см.
• 2П – аналогично предыдущему, но толщина составляет уже 16.
• 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
• 2ПК – то же самое с сечением пустот до 14.
• ПБ – пустотная конструкция толщиной 22.

Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.

Вес готового изделия доходит до 2500 кг.

Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:

• ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
• 51 – длина в дм, то есть 5,1 м.
• 15 – ширина в дм – 1,5 м.
• 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м².

Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).

Монтаж сборных плит

Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.

Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.

При установке плиты должны опираться на капитальную стену или фундамент участком панели шириной не менее 15-20 см. Щели между ЖБИ и межкомнатной перегородкой закладываются кирпичом или блоками из легких бетонов.

Стоимость ЖБИ

Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены.

определение и толщина, сфера применения и основные требования ГОСТ

Плита перекрытия — это железобетонное изделие, укрепленное арматурой, необходимое для создания несущей конструкции в здании. Она бывает: пустотной, сплошной и ребристой.

Плита перекрытия изготавливается из бетона тяжелых марок, плотного силикатного бетона либо же плотного конструкционного бетона. В первую очередь они применяются для возведения несущей части перекрытия панельных зданий. Независимо от вида плиты и ее веса, нагрузка не может превышать 6,0 кПа.

Виды и особенности

Плиты классифицируются в зависимости от типа опирания на несущую конструкцию либо ее толщины. Чтобы доставить изделия к месту монтажа, на строительной площадке используют монтажные петли и специальные захватные устройства.

Основными преимуществами плит перекрытия является невысокая цена, тепло- и звукоизоляционные качества, простота монтажа, высокая несущая способность, долговечность.

Среди главных особенностей применения можно выделить следующие:

• форма и размер перекрытия в реальности должны строго соответствовать предоставляемым чертежам;
• ширина и длина плиты перекрытия должны соответствовать требованиям ГОСТ.

Если необходима плита для перекрытия пространства, размер которой больше, чем пространство между основными осями координат строения, то длина рассчитывается как длина между осями плюс необходимая величина. Число определяется с учетом принятого конструктивного решения.

Область применения

Железобетонные плиты перекрытия имеют несколько назначений. Их используют в коммерческом, индивидуальном и жилищном строительстве. Чтобы повысить звукоизоляционные качества, их делают с пустотами, это нужно и для снижения ее веса.

Кроме того, они используются при строительстве теплотрасс и тоннелей. Незаменимыми они считаются и при строительстве дачных домов и гаражей. Нижняя часть плиты в дальнейшем будет потолком, а верхняя полом, изделие изначально подготовлено для выполнения отделочных работ. Эти изделия хоть и являются прочными, тем не менее нуждаются в особых условиях хранения. Например, длительное время их нельзя хранить на открытом воздухе.

Любые правила и инструкции должны соблюдаться на все 100% из-за мощной нагрузки на конструкцию.

Чтобы добавить звукоизоляционные свойства ребристым перекрытиям, дополнительно устанавливают прослойку.

Если здание будет находиться в зоне сейсмической нестабильности, то железобетонным плитам выдвигают особые требования. Если сила землетрясения может достигнуть 8 баллов, то в бетон добавляют специальные компоненты для прочности.

Помимо крупнопанельных зданий, плиты перекрытия используют для зданий из блоков, камней, кирпичей и каркасных строений. Плиты перекрытий, фундаментные блоки и прочие железобетонные изделия используются строителями для возведения строений

Самыми востребованными являются плиты стандартных размеров. Существуют и другие, которые могут накрыть всю необходимую площадь, они называются шатровыми, но их строители используют редко. Дело в том, что их цена значительно превышает цену на стандартные изделия, хотя они имеют очевидные преимущества. Из-за отсутствия стыков уменьшается количество отделочных работ, плюс увеличиваются звукоизоляционные свойства.

Основные требования к изделию

Размеры плит и их форма должны строго соответствовать рабочим чертежам, которые были разработаны заводом-изготовителем.

Плиты устанавливаются на наружную или внутреннюю несущую стену. Перед тем как начать монтаж, необходимо сделать «постель» из металлических скоб. Плиты подравниваются по горизонтали; когда идут монтажные работы, нужно следить за обеспечением теплоизоляции. Пустоты наполняются герметиком, благодаря чему сохраняется тепло в сопряжениях с наружными стенами. Такие мероприятия целесообразны при монтаже перекрытий между первым этажом и подвалом, а также последним этажом и чердаком.

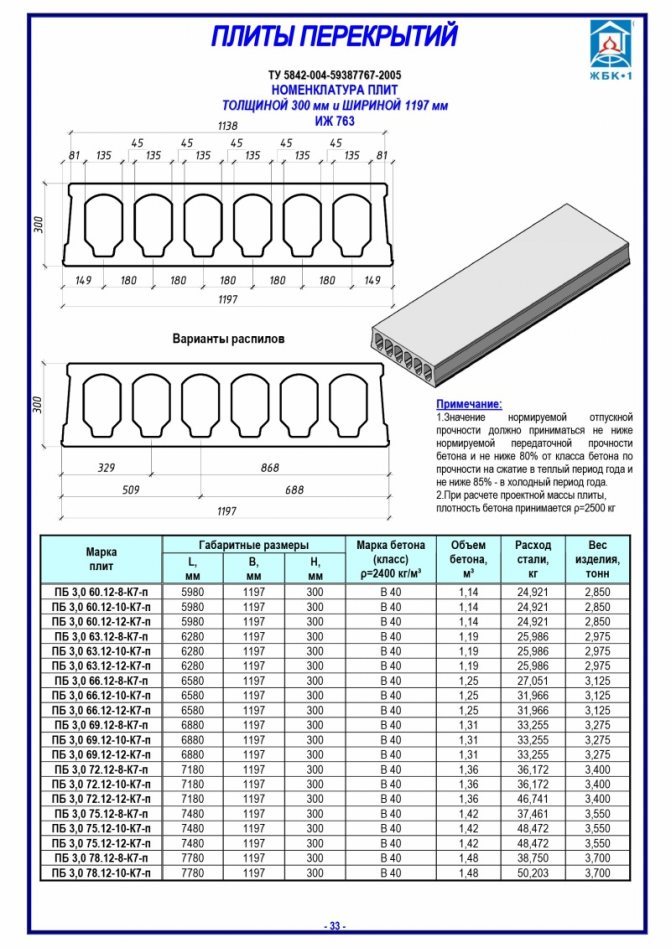

Что касается толщины плиты перекрытия, то каждый ее тип имеет конкретные параметры. Все они прописаны в ГОСТ.

1. ПБ имеет толщину 220 мм. Используют при опирании по двум сторонам. Изготавливается методом непрерывного формования на длинных стендах.
2. ПГ имеет толщину 260 мм, пустоты грушевидные. Используют при опирании по двум сторонам.
3. 1ПКТ пустотная панель имеет толщину 220 мм, диаметр круглых пустот 159 мм. Используют при опирании по четырем сторонам.
4. 1ПК панель имеет толщину 220 мм, диаметр круглых пустот 159 мм. Используют при опирании по двум сторонам.
5. 2ПКТ имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по трем сторонам.
6. 2ПКК имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по четырем сторонам.
7. 2ПК пустотная панель имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по двум сторонам.
8. 3ПКТ панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по трем сторонам.
9. 3ПКК панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по четырем сторонам.
10. 3ПК панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по двум сторонам.
11. 4ПК панель имеет толщину 260 мм, диаметр круглых пустот 159 мм. В верхней зоне по контуру есть вырезы, используют при опирании по двум сторонам.
12. 5ПК имеет толщину 260 мм, диаметр круглых пустот 180 мм. Используют при опирании по двум сторонам.
13. 6ПК имеет толщину 300 мм, диаметр круглых пустот 203 мм. Используют при опирании по двум сторонам.
14. 7ПК панель имеет толщину 160 мм, диаметр круглых пустот 114 мм. Используют при опирании по двум сторонам.

Любое возведение жилых, общественных и административно-бытовых зданий не обходится без плит перекрытия. Это оптимальный вариант, который обеспечивает долговечность, звуко- и теплоизоляцию в обычных условиях строительства.
