Толщина монолитной плиты: расчет плитного фундамента, марка бетона.

расчет плитного фундамента, марка бетона.

Содержание

1. Условия для плитного фундамента
   1. Устройство монолитной плиты фундамента
   2. Зачем нужно рассчитывать толщину монолитной плиты фундамента
   3. Как правильно рассчитать фундамент
   4. Какая марка бетона нужна для плитного фундамента

Монолитная плита считается самым дорогим видом фундамента, хотя и наименее трудоемким. Фундаментная плита под дом из газобетона может быть установлена в кратчайшие сроки. Все операции механизированы: земляные работы выполняются с помощью специализированной техники – грейдеров, бульдозеров. Бетон заливается автомиксером. Однако на сооружение самого тонкого фундамента придется израсходовать около 25 кубометров бетона, а это огромная масса – 50–55 тонн.

Устанавливать такой фундамент целесообразно в двух случаях: когда вы вместе с группой других дачников осваиваете новый участок, и когда дом возводится на специфической почве: тогда просто нет альтернативы монолитной плите.

Плитный фундамент отличается от всех других удивительной универсальностью. Монолитная бетонная плита, несмотря на массивность, сохраняет устойчивость на самых проблемных грунтах.

Плиты, как фундаментные основания, незаменимы в условиях вечной мерзлоты, на болотистых немелиорированных землях, на торфяниках, на подвижных лессовых грунтах.

Бетонная монолитная подушка имеет большую площадь, поэтому не проседает на любых почвах. Более того: если такое основание соорудить на пучинистом грунте, то оно будет воспринимать все нагрузки:

• при замерзании почвы, когда ледяное крошево увеличится в объеме, плита приподнимется вместе с домом;
• во время оттаивания земли плита займет прежнее положение – также вместе с домом.

Благодаря такому свойству фундамент из монолитных плит получил название «плавающего».

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90 м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114 м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115 м²

Подробнее

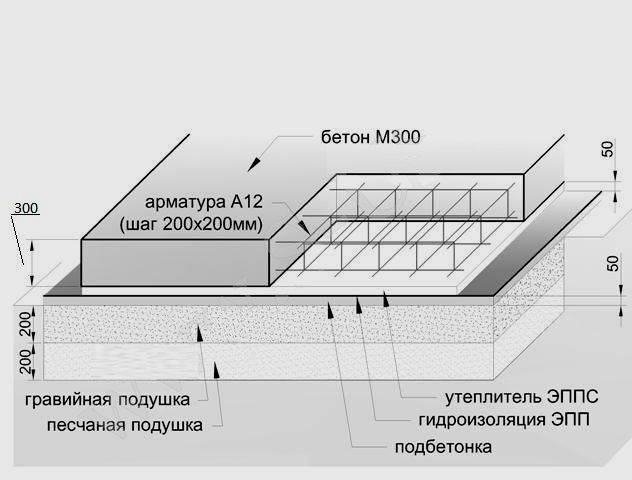

Классическая конструкция монолитного фундамента состоит из следующих элементов:

• песчаная подложка толщиной 100–300 мм – слой песка, выполняющий функцию амортизирующей подкладки;
• гравийная или щебеночная прослойка высотой 200 мм – массив, распределяющий нагрузку;
• подбетонка – тонкий слой, не более 20–50 мм, – черновая основа для бетонного массива;
• утеплитель – 100-миллиметровая прокладка из полистирольных плит; может выступать и в роли гидроизоляции;
• гидроизолирующий слой – полимерный или рубероидный настил;
• монолитная плита, армированная объемной двухуровневой стальной сеткой: ее толщина может достигать 600 мм.

Расчет позволяет достичь двух целей:

• максимальной прочности и функциональности сооружения;
• минимизации затрат.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Прочность – характеристика, которая описывает способность фундамента противостоять сдавливающим и изгибающим нагрузкам: ведь плита должна удерживать двухэтажную газобетонную конструкцию с кровлей, и при этом обязана обеспечивать ее целостность.

Функциональность подразумевает удобство эксплуатации. От качества фундамента зависит не только устойчивость здания, но и теплозащита. Известно, что треть тепла из помещений уходит через полы. От того, насколько правильно собрана монолитная плита, зависит количество влаги, проникающей в помещения: если ее уровень превысит норму, в доме невозможно будет жить.

Экономичность – критерий, который способен существенно украсить жизнь владельцу дома. Если при строительстве фундамента размером 10 х 10 метров удастся уменьшить сечение плиты хотя бы на 5 см, то в наличии останутся деньги, равные по стоимости 5 кубометрам или более чем 10 тоннам бетона.

Удерживающую способность определяют следующим образом:

1. Находят площадь основания;
2. Вычисляют объем бетонной плиты – перемножают между собой значения длины, ширины и высоты;
3. По справочнику устанавливают величину удельного веса железобетона данной марки и высчитывают общую массу конструкции;
4. Определяют вес дома. Вычислить величину массы можно двумя способами:
   • Первый: составляют перечень всех элементов конструкции, затем рассчитывают их объем и массу;
   • Второй: в справочниках находят числовое выражение нагрузки, которую оказывает двухэтажное здание из газобетона заданной площади.
5. Из таблиц с нормативными значениями определяют удерживающую способность грунта.
6. Сравнивают полученные значения. При выборе толщины плиты учитывают, что параметры сопротивления почвы должны быть на 20% выше.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Показатели теплопроводности определяют по СНиПам. Их величина должна соответствовать уровню комфортного микроклимата для проживания.

Экономические параметры определяют таким образом:

• рассчитывают стоимость материалов;
• рассчитывают стоимость транспортировки и хранения;
• добавляют стоимость выполнения работ;
• полученную сумму умножают на коэффициенты потерь, перерасхода и пересортицы.

При изготовлении бетонной конструкции следует учесть требования, которые предъявляются не только к марке бетона, а и к способу заливки монолита.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90 м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144 м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150 м²

Подробнее

1. Чтобы получить качественный фундамент, следует использовать бетоны с маркой от 300 и выше. Кроме того, следует уделить внимание заполнителям. Лучше отдавать предпочтения мелкофракционным материалам. Строители знают: чем меньше гранулы, тем легче уплотнить бетонную смесь до заданных показателей.
2. Чтобы монолитная плита оправдывала свое название, заливать бетон следует в один прием – без перерывов.

Если выполнить два этих условия и произвести грамотный расчет толщины плиты, фундамент простоит одну-другую сотню лет.

Толщина фундаментной плиты для домов из газобетона, бруса и кирпича

Главным элементом строящегося объекта является несущее основание. Его тип зависит от предполагаемой нагрузки здания, климата, а также вида грунта и рельефа местности. Монтаж единой фундаментной плиты под домом позволяет возвести прочную систему, оказывающую сбалансированное давление на грунт.

Оглавление:

1. Преимущества и недостатки
2. Пошаговая технология строительства
3. Что влияет на толщину?
4. Правила самостоятельного расчета

Плюсы и минусы

Армированный несущий монолит является простейшим вариантом жесткого и надежного фундамента с разной величиной заглубленности. Его положительные и отрицательные стороны определяются типом постройки.

Плюсы	Минусы
Фактически не углубляется, находится на поверхности почвы, затраты на земляные подготовительные работы минимизированы.	Монтируется под каркасные, каменно-кирпичные и газобетонные строения высотностью не более 3 этажей.
Плита может быть возведена на любых видах грунта, имеет высокую морозостойкость. За счет песчано-гравийной подушки не деформируется, почти не дает усадки.	Срок работ увеличивается, так как требуется выдержать полный цикл застывания бетона.
Гарантированный срок эксплуатации, при соблюдении нормативов >150 лет.	Необходима укладка гидроизоляционного слоя и качественного дренажа.
Поверхность монолита не требует выполнения стяжки пола при отделке и настилании покрытий.	Площадка под заливку фундаментной плиты должна быть выровнена, не иметь наклона.
Заливка не предполагает высоких квалификационных умений. Большая площадь соприкосновения с землей защищает от проникновения талых и грунтовых вод.	За счет использования большого количества арматуры и бетонной смеси имеет высокую стоимость, которая при возведении заглубленной конструкции может достигать 50 % цены всего строительства.

В зависимости от региона для предотвращения промерзания грунта предусматривается утепление фундаментного монолита.

Подготовительный этап включает в себя проведение исследования почвы, выбор наиболее подходящего места бетонирования и выемку почвенного слоя под котлован установленной проектом глубины.

1. По всему периметру формируется уплотняющая подсыпка 20-40 см, состоящая из песка с гравием либо щебнем. Толщина каждого слоя в основном одинаковая. Он распределяет нагрузку, компенсируя ее:

• гасит вспучивание грунта с высокой влажностью;
• уравновешивает малую плотность;
• является дренажной прослойкой.

Размер фракции щебня или гравия определяет способность конструкции пропускать под собой воду без ущерба прочности.

2. На подготовленную подушку или между ее слоями укладывается гидроизоляция, при необходимости стыки герметизируются. Это действие позволяет защитить основание от намокания, предотвратить появление плесневелого грибка и разрушения объекта.

3. Вокруг котлована обустраивается дренажная система, и устанавливаются опалубка.

4. Выполняется вязка двухконтурного арматурного каркаса:

• сечение металлического прутка >12 мм;
• минимальное расстояние между ребрами – 10 см;
• арматурная решетка укладывается с шагом в 20-30 см;
• перпендикулярно расположенные части соединяются вязальной проволокой;
• расстояние от каркаса до края плиты должно составлять >5 см.

5. Заливается бетонная смесь марки М300 и выше. Процесс бетонирования производится сразу. Если это неосуществимо, то котлован заполняется постепенно, слоями по 15-20 см, с временными промежутками, не превышающими 12 часов.

Чтобы не произошло нарушения пропорционального соотношения компонентов в бетоне, нужно сохранять правильный температурно-влажностный режим во время затвердевания.

Прочностные характеристики набираются основанием в течение 28 дней, однако добавка присадок позволяет значительно сократить этот период. После застывания конструкция гидроизолируется битумно-обмазочными материалами. Весь процесс занимает довольно много времени.

От чего зависит толщина?

В большинстве случаев максимальная толщина фундаментной плиты равна 50-60 см, так как больший размер требует значительных финансовых вложений.

1. Конструктивный расчет параметров включает в себя:

• массу возводимого объекта, получаемую посредством перемножения площадей кровли, перекрытий и стен с удельным весом строительных материалов;
• среднестатистические характеристики состава почвы;
• равномерность залегания пластов.

2. Вычисление высоты монолита невозможно произвести без учета бетонного слоя над и под арматурным каркасом, а также сечения прутка. В процесс обустройства включаются дренажный слой и песчаная подушка.

3. Расчет толщины плитного фундамента напрямую зависит от материала, из которого производится монтаж здания. Результат должен соответствовать нормативам СНиП и ГОСТ. Если планируется возводить кирпичный дом, то толщина варьируется в пределах 35-40 см.

Для определения общего количества раствора перемножаются площадь и высота основы. При этом из полученного в итоге результата требуется вычесть массу и размер термоизоляции.

Как выполняется расчет?

Толщина фундаментной плиты и жесткое ее армирование позволяют предохранить здание от деформаций, справиться с изменением нагрузок в разных частях сооружения.

1. Двухэтажный дом дает изгибающую нагрузку с центром посередине. Если предполагается возведение дома с небольшим количеством несущих стен, то для снижения вероятности разрушения требуется увеличить высоту.

2. Толщина плиты для такого дома и прочих объектов, имеющих прямоугольное основание, рассчитывается по формуле:

3. Если деревянный или кирпичный дом имеют фундамент неправильной формы, чтобы узнать его площадь, надо:

• разбить его на простые геометрические фигуры;
• вычислить объем каждой части;
• сложить полученный результат.

При планировании возведения коттеджа, состоящего не из одного этажа или имеющего жилую мансарду, к полученной высоте дополнительно прибавляется 35 см. Для дома из газобетона и других легких сооружений, возводимых на твердых грунтах, можно использовать среднестатистическую величину высоты, равную 30-40 см. Во всех остальных случаях расчет перед заливкой монолитного основания обязателен, так как только оптимальное давление на грунт позволит фундаменту выполнить возложенные на него функции. Превышение допустимой массы даст сильную усадку грунта, а при недостаточном весе плита будет излишне подвижной, что может привести к деформации построенного на ней здания.

Фундаменты на уровне земли и их применение — S3DA Design

Фундаменты на уровне пола относятся к бетонным плитам перекрытия, залитым на уровне земли или на уровне земли для создания фундамента дома. Перед началом процесса строительства контракт выкапывает грунт (рядом с местом для строительства фундамента) и подтверждает, что грунт может поддерживать конструкцию.

Обычно периферия плиты более плотная, чем остальная поверхность. Эта секция напоминает нижний колонтитул, который способствует равномерной циркуляции веса наружных стен по грунту под конструкцией. Плитный фундамент хорошо работает в местах, где почва не может поддерживать фундамент подвала или фундамент подполья.

Кроме того, в районах с незатвердевшим грунтом можно использовать плитный фундамент. Также обратите внимание, что эти фундаменты могут иметь или не иметь арматуру. Однако включение армирования зависит от местных строительных норм и нагрузок на пол.

Градуированная плита должна иметь толщину не менее четырех дюймов. Увеличьте толщину плиты, если грунт имеет пористую структуру. Кроме того, для обеспечения безопасности строительства перед укладкой бетонной плиты на землю следует укладывать битумно-гравийный слой. Благодаря этому вы предотвратите проникновение влаги в плиту.

Плита на грунте с опорой прекрасно работает, когда на площадке уже есть обычные фундаменты для поддержки колонн. Под опираемой плитой на грунт стену необходимо поставить на обычный фундамент и выровнять плиту на влагоизоляционный и гравийный слой.

Опалубка, используемая на цокольных балках, работает как настил опалубки перекрытий. Кроме того, у вас есть компенсационный шов между стеной и бетонной плитой, чтобы свести к минимуму нагрузку, возникающую в сезон высоких температур.

Контрольные соединения должны быть установлены в сетке с нанесенными мелом линиями. Эта функция играет жизненно важную роль в предотвращении случайного растрескивания плиты.

Монолитная плита на грунте не имеет фундаментов. В этом случае сама плита выступает в качестве фундамента здания, а плита уклона поддерживает стены и колонны конструкции.

Еще одно замечание по поводу монолитной плиты на уровне грунта – это то, что ее структуру окружают оббивочные плиты. Тем не менее, эта конструкция зависит от конструкции, и бетон стекает внутрь отбойных плит. Обратите внимание, что эти доски для теста работают как форма для определения углов плиты.

Обратите внимание, что плиты грунта обычно стоят на слоях гидроизоляции и гравия, которые могут препятствовать проникновению воды в плиты грунта и образованию поверхностных трещин.

Кроме того, эта плита имеет более плотную периферию, чем остальная поверхность. Эта секция играет решающую роль, работая в качестве фундамента мини-здания.

• Фундаменты с монолитными плитами очень популярны в районах с более теплым климатом. В регионах с более теплым климатом эффект оттаивания и замораживания не представляет проблемы. В результате отпадает необходимость прокладки теплопроводов под полами.
• Эти фундаменты очень популярны в районах с глинистой почвой.
• Фундаменты из плит на уровне грунта хорошо подходят для домов или построек, построенных с ограниченным/небольшим бюджетом.
• Эти основы хорошо подходят для гаражей, амбаров и навесов, чтобы создать красивый пол, не залезая глубоко в карман.

Как правило, если вы решите использовать плитный фундамент, электрические и сантехнические работы должны располагаться внутри здания или ниже уровня земли. Этот фундамент требует, чтобы вся проводка находилась в водонепроницаемом кабелепроводе. Кроме того, вся проводка должна поддаваться замене всякий раз, когда возникает необходимость в ремонте или обновлении.

Плитный фундамент требует, чтобы вы копали поглубже в кармане, и это ускоряет строительство. Однако плюсы этой основы перевешивают минусы. Для домов жизненно важно заливать разные фундаменты, а не решать проблемы, связанные с фундаментом из плиты на уровне.

Если вам нужна помощь, вы можете связаться с нами!

s3da 0 комментарий

Монолитная плита I Монолитное определение I Монолитное основание I Монолитная плита Фундамент Конструкция фундамента из монолитной плиты L Что такое монолитная плита L Как сформировать монолитную плиту

26 сентября 2021 г. 20 сентября 2021 г. по кришнарадж

Оглавление

Монолитная плита

Монолитная означает «все одинарная заливка», поэтому фундамент выполнен из одного слоя бетонной горки с толстыми поверхностями под несущими стенами и всеми краями периметра для замены нижний колонтитул. Поскольку эта плита применяется одновременно, она выполняется очень быстро и снижает трудозатраты.

Проще говоря, термин «монолитный» означает, что плита и балка работают как единое тело. Это монолитное действие балки достигается за счет плиты и балки одновременно.

В строительстве бетонных горок термин «монолитная плита» используется для описания бетонных конструкций, таких как фундаменты, плиты, фундаменты, балки уклона, опоры и колонны, применяемые одновременно.

Читайте также: Типы марок цемента | Разница между цементом 33, 43 и 53 класса

Монолитный фундамент

• В дополнение к одноступенчатой ​​заливке, монолитный фундамент также намного меньше, чем традиционный фундамент. Они всего около двух дюймов (4 см) в диаметре и могут достигать 12 дюймов [12 см] в высоту. Это означает, что вам нужно будет копать только около шести дюймов, и вся работа будет выполняться вашими руками.
• Плита обычно опирается на каменную подушку для отвода воды и армируется проволокой или арматурной проволокой для увеличения прочности и снижения вероятности растрескивания. В более холодном климате, подобном тому, с которым мы столкнулись здесь, в Колорадо, вы можете комбинировать внутреннее отопление с дополнительным покрытием вокруг нижней границы, которое выталкивает линию льда наружу и вниз, сохраняя ее в безопасности в циклы холода и таяния.
• Столько существенных проблем возникает, если многие условия не противоречат Монолитной плите. Их нельзя использовать, когда требуется больше заполнения, потому что у бетона больше шансов, если почва недостаточно уплотнена.
• Основная проблема заключается в том, чтобы построить дома над поймой, которые предоставляет ваш инженер (как и должно делать большинство строителей во Флориде). В этом случае моноплиты, как правило, окружают стены по периметру и другие большие несущие области. Это растрескивание может вызвать структурные проблемы, затрагивающие другие предметы домашнего обихода, такие как гипсокартон и пол, если каркасные стены неустойчивы.

Фундамент из монолитных плит

• Фундамент изготавливается путем заливки одного слоя бетона с образованием плиты и основания. Подрядчики предпочитают монолитную концепцию, потому что она снижает трудозатраты, а процесс строительства происходит быстрее, чем при использовании других фундаментов.
• Основание типичной монолитной плиты имеет толщину 12-18 дюймов в основании и от 4 до 6 дюймов. Для возведения монолитного фундамента требуется правильная подготовка площадки и армирование бетона арматурой и проволокой.
• Строительство быстрое и простое: после того, как круговой ров уложен и гравий уложен, можно приступать к заливке бетона.
• Эта основа высыхает быстрее, чем любая другая основа.
• Прочный фундамент: этот фундамент прочный, если правильно установлены анкерные болты и болты.
• Low Storage: Монолитный фундамент необходимо проверять только через регулярные промежутки времени, чтобы гарантировать отсутствие трещин в фундаменте.
• Энергосбережение: меньше энергии тратится впустую, потому что между домом и землей нет пространства. Воздух не движется под цокольным этажом.
• Это хороший способ для климата, где почва не холодная, а температура не слишком жаркая, и это не похоже на пустыню. Если нет необходимости в подвале или подвале, можно использовать монолитную плиту для повышения энергоэффективности.
• Средняя базовая стоимость может варьироваться от 4600 до 20 000 долларов США в зависимости от определенных факторов. Некоторые факторы, которые в основном определяют цену фундамента, включают место вашего проживания, размер вашего дома, арматуру, используемую в бетоне, размер и почву, на которой вы строите.

Читайте также: Что такое оценка? | Типы оценки | Преимущество оценки | Недостаток сметы

Проект фундамента из монолитной плиты

• Основными элементами проекта фундамента из монолитной плиты являются сам пол и могут быть дистанционные балки или стены фундамента с опорами на краях плиты. В некоторых случаях требуются дополнительные опоры (обычно толстая плита) под стены или колонны посередине плиты. Формованные бетонные полы, как правило, проектируются достаточно прочными, чтобы выдерживать нагрузки на грунт без армирования при заливке в сплошной или уплотненный грунт. Надлежащее использование горячекатаной стальной ткани и окалины из низкосортного бетона/цемента может уменьшить усадочное растрескивание, что очень важно для внешнего вида, а также может помочь в методах контроля проникновения радона.
• Стены фундамента обычно выполняются из камня или бетона для бетонного строительства. Стены фундамента должны выдерживать вертикальные нагрузки от верхней конструкции и передавать эти углы на подошвы. Насыпные фундаменты из бетона должны обеспечивать опору под стены и столбы. Точно так же дистанционные балки по краям фундамента поддерживают верхнюю конструкцию выше. Фундаменты должны быть рассчитаны на размер, достаточный для распределения нагрузки на землю. Под ногами может подниматься холодная вода, вызывая трещины и другие структурные проблемы. По этой причине фундаменты следует размещать под высоким снегом, если только они не установлены на камне или земле, которые, как было доказано, не промерзли или не промерзли для предотвращения замерзания.
• При наличии обширного грунта или в районах с высокой сейсмической активностью могут потребоваться специальные фундаменты. В этом случае требуется консультация местного строительного чиновника, и рекомендуется инженер-строитель.

Термин «монолитный» означает «все в один снос», поэтому в строительстве, где используется монолитная плита, фундамент выполнен из одного слоя бетонной горки с толстыми участками под несущими стенами и всеми края вокруг опоры для ног.

Строительство монолитной плиты происходит очень быстро, а трудозатраты низкие, так как в этой плите бетон заливается одновременно. Бетон используется не только с одним слоем бетона для бетонного пола, но и в сочетании с неподвижной плитой.

Использование дорогих материалов делает заливку бетонных камней монолитной с бетонными столбами и столбами, при этом закрепленный бетонный шифер находится над уровнем земли. Монолитные плиты представляют собой базовые конструкции, выполненные из одного слоя бетона, обычно состоящие из бетонной трубы толщиной 4 дюйма с толстыми внутренними слоями под несущими стенами и обычно упрочненные по периметру периметра.

Преимущества монолитных плит:

1. Быстрые сроки строительства.
2. Очень прочный, особенно с добавлением армирующей стали и волокнистой сетки.
3. Его также можно улучшить, добавив давление на слабый грунт.

Читайте также: Что такое древесина? | Что такое пиломатериалы? | Для чего используются пиломатериалы? | Пиломатериалы против дерева | Разница между пиломатериалами и древесиной | Стандартный размер древесины | Для чего используется древесина?

Как сформировать монолитную плиту?

Монолитный означает «все одинарная заливка», поэтому фундамент выполнен из одного слоя бетонной горки с толстыми поверхностями под несущими стенами и всеми ребрами периметра для замены нижнего колонтитула. Поскольку эта плита применяется одновременно, она выполняется очень быстро и снижает трудозатраты.

При использовании в идеальных условиях моноплиты могут звучать как плиты Stem-Wall. В большинстве сообществ подкатегории он накапливается, почва равномерно распределяется по территории и очень уплотняется с минимальной необходимой фильтрацией. В этом случае, если вся высота пола одинакова от много до много и много меньше, моноплиты могут быть лучшим вариантом.

Правильная планировка площадки и армирование бетона являются важными методами возведения монолитной плиты.

1. Почва:

Необходимо покрыть почву ниже уровня серы и не содержать никаких живых существ. Если верхний слой почвы подвергается эрозии, он имеет тенденцию создавать почву, которая недостаточно нарушена под поверхностью.

Важно хорошо удалить землю. Важно реагировать потоком воды, и следует подготовить правильное перенаправление, чтобы не перегружать лабораторию.

Траншеи по периметру: Толстый край монолитной горки образован траншеей, соответствующей повороту склона. В теплых условиях траншее может понадобиться только глубина стопы и ширина стопы.

Глубина траншеи составляет не менее 2 метров, что требуется в местах, где проникает иней, и его можно предотвратить, чтобы предотвратить перемещение снега под лабораторию.

2. Гравий:

Комбинированный гравий рассыпают под горки и траншеи на глубину от 3-1/2 до 4 дюймов и более. Гравий, который хорошо выделяет заполнители от 3/8 до 3/4 дюйма, является популярным методом.

3. Армирование:

Проволочная сетка размером 6 дюймов на 6 дюймов (6 ″ x 6 ″) используется в стандартной установке, которая размещается на посадочных местах для арматурных стержней, расположенных рядом с центром готовой направляющей.

Для затягивания толстой кромки часто используется арматурный стержень № 4. В нижней части канала можно расположить 2 последовательных стержня рядом друг с другом, начиная с одного стержня вверху. Арматура должна быть помещена в траншею и держать связанной.

4.
