Толщина монолитной плиты: расчет плитного фундамента, марка бетона.

расчет плитного фундамента, марка бетона.

Содержание

1. Условия для плитного фундамента
   1. Устройство монолитной плиты фундамента
   2. Зачем нужно рассчитывать толщину монолитной плиты фундамента
   3. Как правильно рассчитать фундамент
   4. Какая марка бетона нужна для плитного фундамента

Монолитная плита считается самым дорогим видом фундамента, хотя и наименее трудоемким. Фундаментная плита под дом из газобетона может быть установлена в кратчайшие сроки. Все операции механизированы: земляные работы выполняются с помощью специализированной техники – грейдеров, бульдозеров. Бетон заливается автомиксером. Однако на сооружение самого тонкого фундамента придется израсходовать около 25 кубометров бетона, а это огромная масса – 50–55 тонн.

Устанавливать такой фундамент целесообразно в двух случаях: когда вы вместе с группой других дачников осваиваете новый участок, и когда дом возводится на специфической почве: тогда просто нет альтернативы монолитной плите.

Плитный фундамент отличается от всех других удивительной универсальностью. Монолитная бетонная плита, несмотря на массивность, сохраняет устойчивость на самых проблемных грунтах.

Плиты, как фундаментные основания, незаменимы в условиях вечной мерзлоты, на болотистых немелиорированных землях, на торфяниках, на подвижных лессовых грунтах.

Бетонная монолитная подушка имеет большую площадь, поэтому не проседает на любых почвах. Более того: если такое основание соорудить на пучинистом грунте, то оно будет воспринимать все нагрузки:

• при замерзании почвы, когда ледяное крошево увеличится в объеме, плита приподнимется вместе с домом;
• во время оттаивания земли плита займет прежнее положение – также вместе с домом.

Благодаря такому свойству фундамент из монолитных плит получил название «плавающего».

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Классическая конструкция монолитного фундамента состоит из следующих элементов:

• песчаная подложка толщиной 100–300 мм – слой песка, выполняющий функцию амортизирующей подкладки;
• гравийная или щебеночная прослойка высотой 200 мм – массив, распределяющий нагрузку;
• подбетонка – тонкий слой, не более 20–50 мм, – черновая основа для бетонного массива;
• утеплитель – 100-миллиметровая прокладка из полистирольных плит; может выступать и в роли гидроизоляции;
• гидроизолирующий слой – полимерный или рубероидный настил;
• монолитная плита, армированная объемной двухуровневой стальной сеткой: ее толщина может достигать 600 мм.

Расчет позволяет достичь двух целей:

• максимальной прочности и функциональности сооружения;
• минимизации затрат.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Прочность – характеристика, которая описывает способность фундамента противостоять сдавливающим и изгибающим нагрузкам: ведь плита должна удерживать двухэтажную газобетонную конструкцию с кровлей, и при этом обязана обеспечивать ее целостность.

Функциональность подразумевает удобство эксплуатации. От качества фундамента зависит не только устойчивость здания, но и теплозащита. Известно, что треть тепла из помещений уходит через полы. От того, насколько правильно собрана монолитная плита, зависит количество влаги, проникающей в помещения: если ее уровень превысит норму, в доме невозможно будет жить.

Экономичность – критерий, который способен существенно украсить жизнь владельцу дома. Если при строительстве фундамента размером 10 х 10 метров удастся уменьшить сечение плиты хотя бы на 5 см, то в наличии останутся деньги, равные по стоимости 5 кубометрам или более чем 10 тоннам бетона.

Удерживающую способность определяют следующим образом:

1. Находят площадь основания;
2. Вычисляют объем бетонной плиты – перемножают между собой значения длины, ширины и высоты;
3. По справочнику устанавливают величину удельного веса железобетона данной марки и высчитывают общую массу конструкции;
4. Определяют вес дома. Вычислить величину массы можно двумя способами:
   • Первый: составляют перечень всех элементов конструкции, затем рассчитывают их объем и массу;
   • Второй: в справочниках находят числовое выражение нагрузки, которую оказывает двухэтажное здание из газобетона заданной площади.
5. Из таблиц с нормативными значениями определяют удерживающую способность грунта.
6. Сравнивают полученные значения. При выборе толщины плиты учитывают, что параметры сопротивления почвы должны быть на 20% выше.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Показатели теплопроводности определяют по СНиПам. Их величина должна соответствовать уровню комфортного микроклимата для проживания.

Экономические параметры определяют таким образом:

• рассчитывают стоимость материалов;
• рассчитывают стоимость транспортировки и хранения;
• добавляют стоимость выполнения работ;
• полученную сумму умножают на коэффициенты потерь, перерасхода и пересортицы.

При изготовлении бетонной конструкции следует учесть требования, которые предъявляются не только к марке бетона, а и к способу заливки монолита.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

1. Чтобы получить качественный фундамент, следует использовать бетоны с маркой от 300 и выше. Кроме того, следует уделить внимание заполнителям. Лучше отдавать предпочтения мелкофракционным материалам. Строители знают: чем меньше гранулы, тем легче уплотнить бетонную смесь до заданных показателей.
2. Чтобы монолитная плита оправдывала свое название, заливать бетон следует в один прием – без перерывов.

Если выполнить два этих условия и произвести грамотный расчет толщины плиты, фундамент простоит одну-другую сотню лет.

Фундамент монолитная плита расчет толщины

15.10.2014 09:03

Фундамент «Монолитная плита» представляет собой железобетонную конструкцию, которая укладывается под весь дом. Такой тип основания имеет наибольшую опорную твердость, потому подходит для строительства домов различной этажности.

Такой тип фундамента можно применять даже на весьма неустойчивых грунтах

не заметно, если вы не специалист в области геодезии и строительства.

Толщина монолитной плиты может быть от 10 сантиметров, в зависимости от того какое здание планируется на ней строить. Как основу под такой фундамент обычно берут песчано-гравийную смесь, далее прокладывается гидроизоляция.

Следующим этапом строительства такого фундамента можно считать установку

Толщина монолитной плиты фундамента для двухэтажного дома составляет в большинстве случаев 40 сантиметров и более в зависимости от конфигурации здания. Фундамент дома из цельной плиты имеет большую жесткость, чем из нескольких плит, потому используется наиболее чаще.

К преимуществам использования монолитной плиты стоит отнести:

— наличие пространственного армирования и большая площадь цельного фундамента. Такая технология возведения фундамента приемлема на неустойчивой почве и является прекрасной основой под здания разного типа;

— сравнительно доступная стоимость возведения и монтажа фундамента. В процессе работы над основанием дома не требуется дорогостоящее оборудование, бетон выгружается просто из бетоносмесителей;

— большая площадь соприкосновения с грунтом обеспечивает прекрасную жесткость поверхности и устойчивость зданий;

— общая платформа не подвергается локальной деформации, что дает возможность предотвратить трещины в стенах дома, которые могут возникнуть в процессе сезонного движения грунта. Зимой в таком фундаменте не бывает ни трещин, ни изгибов, потому как плита двигается вместе с грунтом;

— монолитную плиту можно использовать в качестве чернового пола для цокольных этажей. Такое решение значительно экономит средства, потому как не требуется отдельных плит в работе над перекрытиями;

— фундамент подобного типа допускает строительство на грунтах, которые называются «сложными». При этом не требуется дорогостоящих землеройных работ. Монолитная плита дает возможность сэкономить время и бюджетные деньги при строительстве в зимний период, на участке с повышенным уровнем грунтовых вод.

Где можно использовать фундамент «Монолитная плита»? Если сравнивать этот тип основания со свайным фундаментом и другими видами основ, то монолитная плита актуальна:

— при строительстве зданий на грунте сложного типа;

— возведение зданий без подвала;

— строительство помещений без высокого цокольного этажа;

— строительство зданий, где требуется повышенная тепло или гидроизоляция;

— строительство в условиях мерзлого грунта.

Каким параметрам качества должен отвечать фундамент?

Основание подобного типа используется для строительства зданий разного назначения по всей стране. Но, предъявленные к нему требования едины:

— для фундамента используется бетон не ниже марки М-300;

— коэффициент водонепроницаемости должен быть примерно W-8;

— показатель подвижности плиты не менее П-3;

— устойчивость к перепадам температур;

— при строительстве на участках с повышенной влажностью, обязательно использование сульфат стойкого бетона;

— при обустройстве гидроизоляции, используется сульфат -полимерные материалы.

Фундамент «Монолитная плита» считается одним из самых популярных типов основания под здания различной этажности. Такой фундамент выдерживает нагрузки высокого класса, устойчив к влиянию окружающей среды, прост в монтаже. Именно на нем построенные большинство зданий в стране.

Вашему вниманию предлагается стоимость работ по установке широкоиспользуемых типов фундаментов, устанавливаемых в Санкт — Петербурге и Ленобласти:

• Фундамент монолитная плита цена
• Фундамент ленточный цена
• Фундамент на винтовых сваях цена

Статья подготовлена компанией АСК Эгида, которая выполняет строительство домов из бревна и оказывает широкий спектр строительных услуг на рынке загородного домостроения.

толщина для дома из газобетона, минимальное значение

Устройство монолитных несущих систем широко распространено в частном и промышленном строительстве. Такой выбор является оптимальным, а иногда и единственным, когда строительство зданий приходится вести на неустойчивых, рыхлых и сильно влажных грунтах, когда закладка глубокого пояса или свайного поля невозможна. Железобетонная плита фундамента для дома из газобетона – отличное решение в таких ситуациях. Конструкция отличается высокой прочностью, надежностью и долговечностью.

Содержание

1. Описание монолитной плиты и технические характеристики
2. Что влияет на расчет толщины монолитной фундаментной плиты
3. Минимальная толщина
4. Необходимость расчета
5. Примеры расчета 7 Описание монолитной плиты 90081 и технические характеристики Чем тяжелее стеновые материалы, тем толще должна быть монолитная плита фундамента.

   Монолитное основание представляет собой железобетонную плиту, форма которой соответствует конфигурации наружных стен дома.

   Если посмотреть на это сооружение схематично, то его внутреннее устройство в разрезе выглядит так:

   1. Яма. Оснащается во всех случаях, независимо от глубины системы поддержки. Предназначен для размещения всех его элементов.
   2. Дренажный лист. Его укладывают на дно приямка для предотвращения размывания подстилки подушки.
   3. Подушка. Производится из песка и щебня. Толщина колеблется в пределах 30-50 см, в зависимости от типа почвы и количества знаний.
   4. Изоляционный слой. Как правило, производится комбинация рубероида и пенопластовых плит. Защищает бетон от холода, влаги и активных химических соединений в грунте.
   5. Стальная рама. Служит для восприятия нагрузок на растяжение, сжатие, скручивание и изгиб. Предотвращает появление трещин, обеспечивает равномерное распределение веса здания по всей площади и передачу его на грунт.
   6. Бетон. Для заливки изготавливают смесь марки М300 и выше. Толщина бетонной плиты рассчитывается в каждом случае отдельно с учетом условий, сопутствующих выполняемой задаче. Минимальная толщина бетонной плиты 20 см для газобетонных зданий и 30 см для кирпичных.

   Плавучее основание желательно заглубить на толщину подушки, плюс 3-5 см на плиту. Заглублять фундамент больше не стоит, так как он может быть затоплен талыми и ливневыми водами, что крайне нежелательно для стен.

   По форме нижней плоскости основания плит ровные и с ребрами жесткости. Последние используются при возведении этажных конструкций и на слабых грунтах.

   Когда высоты первого уровня недостаточно для создания слоя теплоизоляции, делается цокольный этаж. Целесообразно возводить ее не менее 150 см, чтобы иметь возможность оборудовать в пространстве между плитами технический этаж для размещения коммуникаций, приборов отопления, водоснабжения и фильтрации.

   Что влияет на расчет толщины монолитной фундаментной плиты

   Монолитный фундамент возводится на неустойчивых пучинистых глинистых грунтах

   Толщина фундаментной плиты для двухэтажного дома из газобетонных блоков рассчитывается путем сравнения следующих данные:

   • Масса конструкции. В ее состав входят материалы стен, потолков, окон, дверей, мебели и бытовой техники.
   • Тип почвы. Определяют его плотность, степень пучения, содержание щелочи и кислот. Глубина промерзания не учитывается.
   • Влажность почвы и глубина грунтовых вод. Определяет вероятность просадки и деформации грунта, эрозии основания фундамента.
   • Средние и максимальные зимние температуры, необходимость утепления и его тип.
   • Несущая способность грунта. Определяется в тоннах на единицу площади. Если эти показатели низкие, монолитная железобетонная плита может быть больше стен здания.

   После сравнения всех данных производится расчет площади и толщины перекрытия.

   Минимальная толщина

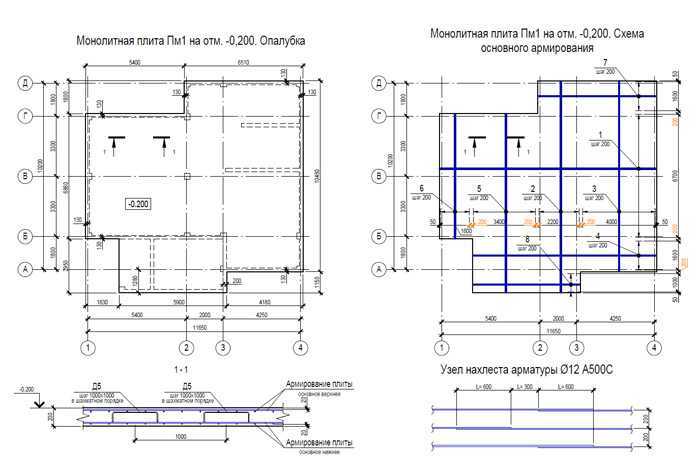

   Размеры монолитной плиты для фундамента

   Пенобетон относится к классу легких пористых стеновых материалов, однако готовая конструкция создает ощутимую нагрузку на несущую систему. К весу блоков добавляются перекрытия, массивные окна и двери, достаточно тяжелая кровельная система.

   С противоположной стороны на опорную систему действуют нагрузки от пучения, набухания и усадки при изменении влажности грунта. Это создает эффект плавающей плиты, когда она поднимается и опускается синхронно с деформирующимся грунтом.

   На основании анализа таких факторов получается, что основным критерием расчета параметров основания является усилие скручивания и изгиба. Чтобы эффективно противостоять этому, монолитная плита фундамента для дома из газобетона должна иметь толщину не менее 20 см при условии возведения одного этажа и дополнительно 5 см на каждый новый этаж или чердак. Тонкая плита просто треснет из-за разницы нагрузок по площади, а более тяжелое основание повлечет за собой лишние затраты.

   Необходимость расчета

   Трещины пенобетона, если фундаментная плита тонкая и провисает

   При планировании строительства дома из газоблоков следует учитывать особенности этого материала. Обладает малым удельным весом, высокими теплоизоляционными свойствами и ровными краями, что способствует получению ровной и аккуратной кладки. Однако блоки очень хрупкие. Если железобетонная плита прогнется, то пенобетонная стена треснет. Кроме того, нужно помнить, что материал гигроскопичен и нуждается во внешней отделке.

   Вышеперечисленные факторы определяют требования к фундаменту под пенобетонный дом:

   • Достаточно прочный, чтобы выдерживать вертикальное давление конструкций дома.
   • Устойчивость к изгибающим и скручивающим нагрузкам от неустойчивого грунта.
   • Низкая теплопроводность, если не планируется строительство цокольного этажа. Применение дренажной, тепло- и гидроизоляции.
   • Долгий срок службы. Пенобетонные дома рассчитаны на 60-75 лет, система опор должна ему соответствовать.
   • Стабильность в космосе. Для этого плиту немного углубляют, а для дополнительной устойчивости оснащают ребрами жесткости.
   • Достаточная площадь. На особо неустойчивых грунтах края плиты целесообразно выдвигать на 100-120 см за наружные стены. Это помогает снизить давление на почву и исключить риск проседания грунта. Кроме того, выступающая часть фундамента будет выполнять роль отмостки. Эта полоса бетона придает зданию законченный вид, защищает от грязи и воды, может использоваться как пешеходная дорожка и стоянка для малой колесной техники.

   При проектировании плитного основания не полагайтесь на минимальную прочность. Необходимо предусмотреть запас в 5 см, который может потребоваться при надстройке здания дополнительными уровнями в дальнейшем.

   Примеры расчета

   Для пенобетона толщина плиты минимальна. Прочность достигается арматурой

   Так как газобетон даже с отделкой легкий, для такого дома в один этаж необходима несущая система минимально допустимой толщины. Для достижения требуемой прочности следует использовать арматуру 16 мм и бетон марки М300.

   Расчеты основаны на следующих данных:

   1. Максимальное расстояние между рядами горизонтальных перекладин 100 мм.
   2. Слой бетона между арматурой и краями плиты 50 мм (× 2 = 100).
   3. Резерв 5 см.

   Итого получается, что для одноэтажного особняка из газоблоков необходима опорная плита толщиной 250 мм. Осталось составить чертеж и на его основе произвести расчеты. В среднем на заливку 1 м² плиты требуется 0,25 м³ бетона и 25 погонных метров арматуры.
