Фундаментная плита: расчет толщины и нагрузки


Плитный фундамент широко используется при строительстве малоэтажных зданий. Монолитная конструкция надежно защищает сооружение от проникновения грунтовых вод. Большая площадь опирания предотвращает просадку и деформацию грунта. Жесткая система армирования предохраняет основание от разрушения.

Принцип строения монолитного фундамента

Основой конструкции плитного фундамента служит монолитный бетонно-армированный слой. Подобная конструкция позволяет равномерно распределять усилия от здания на дно котлована.

При просадке и перемещении грунта фундамент компенсирует изменения. Это свойство называют «плавучестью» основания.

Для его изготовления используют высококачественный бетон. Высоту конструкции определяют расчетным способом. Основными критериями для подсчета являются характеристика грунта и проектная нагрузка от сооружения.

Схема возведения плитного фундамента по этапам

Конструкция монолитного фундамента

Плитный фундамент имеет следующую конструкцию:

Устройство монолитной плиты фундамента

Устройство монолитной плиты фундамента

  • Котлован.
  • Дренажная система.
  • Опалубка.
  • Песчаная подушка.
  • Слой геотекстиля.
  • Щебеночный слой.
  • Бетонная подготовка.
  • Гидроизоляция.
  • Теплоизоляция.
  • Арматура.

Котлован

Для устройства фундаментной плиты выкапывают котлован. Размеры котлована в плане должны превышать размеры будущего дома на 1–2 метра. Увеличенные размеры служат для укладки дренажа и устройства отмостки.

Чертеж котлована

Чертеж котлована

Дренажная система

Дренаж служит для отвода поверхностных вод от внешних стен здания. Состоит из системы перфорированных труб и приемного колодца. Трубы укладывают с небольшим уклоном. Для защиты от проникновения песка трубы оборачивают 1–2 слоями геотекстиля.

Дренаж для монолитного фундамента

Дренаж для монолитного фундамента

Опалубка

Для изготовления опалубки используют деревянные доски или водостойкую фанеру. Все элементы соединяют с помощью саморезов и стальной проволоки.

Пример опалубки плитного фундамента

Пример опалубки плитного фундамента

Песчаная подушка

Для устройства песчаной подушки используют крупнозернистый песок. Песок позволяет воспринимать и равномерно распределять усилия на плавающую плиту.

Песчаная подушка под фундамент

Песчаная подушка под фундамент

Геотекстиль

Между щебнем и песком укладывают слой геотекстиля. Он защищает состав от перемешивания и нарушения дренирующих свойств щебня.

Геотекстиль

Щебень

Служит для восприятия и передачи усилий на песчаную подушку. Щебень применяют в качестве дополнительной дренирующей системы. Вода при прохождении ослабляет напор и теряет способность к вымыванию песка.

Щебень для монолитного фундамента

Щебень для монолитного фундамента

Бетонная подготовка

На песчано-щебневое основание укладывают бетонную подготовку. Высота конструкции составляет 50–150 мм. Подготовку выполняют из бетона низких марок.

Бетонная подготовка:

  • защищает бетон от утечки цемента;
  • равномерно распределяет нагрузку;
  • делает удобным монтаж стального каркаса.
Состав бетона для фундамента

Состав бетонного раствора для фундамента

Гидроизоляция

На бетонную подготовку укладывают слой гидроизоляции. В качестве материалов используют полимерно-битумные вещества. Гидроизоляционный материал служит для защиты фундаментной плиты от проникновения грунтовой влаги.

Гидроизоляция фундаментов

Гидроизоляция фундаментов

Теплоизоляция

Теплоизоляция служит для защиты основания от промерзания. В качестве утеплителя используют экструдированный пенополистирол. Высоту слоя принимают 10–15 см.

На теплоизоляцию укладывают полиэтиленовую пленку. Она служит защитой от проникновения жидких компонентов бетонной смеси в утеплитель.

Схема теплоизоляции плиты фундамента пенополистиролом

Схема теплоизоляции плиты фундамента пенополистиролом

Арматура

Опорные элементы зданий армируются стальными каркасами. Сетка изготавливается из ребристых стальных стержней диаметром 12–18 мм. Они связаны в единый пространственный каркас с помощью стальной тонкой проволоки.

Размер ячеек каркаса зависит от величины проектируемых усилий на основание. Размер ячеек определяется расчетным путем и составляет от 10 до 25 сантиметров.

Схема армирования монолитной плиты

Схема армирования монолитной плиты

Расчет высоты фундамента

Целью расчета толщины плитного фундамента являются:

  • Определение размеров опорной плиты.
  • Вычисление нагрузок на дно котлована.
  • Подсчет необходимых материалов.

Исходные данные:

  • Вид и характеристика грунта основания.
  • Материал элементов здания.
  • Проектируемые усилия.
Расчет толщины плитного фундамента

Расчет толщины плитного фундамента

При расчете учитывают два типа усилий:

Устройство плитного фундамента - размеры

Устройство плитного фундамента — размеры

  • статические;
  • динамические.

Статические силы являются постоянной величиной. Они вызваны весом элементов здания.

Динамические усилия изменяются во времени и в значениях. Они оказываются людьми, мебелью, оборудованием и влиянием атмосферных осадков.

При подсчете нагрузок постоянного действия используют повышающие коэффициенты надежности конструкций. Эти коэффициенты зависят от размеров и материала элементов здания. Значения коэффициентов приведены в нормативных документах.

Подсчет динамических усилий ведут с учетом условий местности, типов используемой мебели, оборудования, планируемой заселенности дома.

В качестве результатов расчета получают следующие данные:

  • Удельная нагрузка на 1 м2 грунта основания.
  • Допустимая толщина конструкции.
  • Глубина залегания фундамента.
Определение объема материалов на плитное основание

Определение объема материалов на плитное основание

Последовательность расчета

В процессе расчета плитного фундамента выполняют следующие действия:

Технология устройства плитного фундамента

Технология устройства плитного фундамента

  • Вычисляют суммарные усилия от фундамента и основной части сооружения. Значение определяют сложением сил постоянного и временного действия.
  • Определяют допустимую нагрузку. Величину определяют по нормативным документам в зависимости от типа грунта.
  • Определяют максимальную массу основания.
  • Вычисляют максимальную толщину опорной плиты. Полученное значение округляют в меньшую сторону до значения, кратного 5 мм.
  • Повторяют решение задачи с принятой толщиной опоры.

Для автоматизации процесса используются специальные компьютерные программы.

Анализ результатов расчета

В процессе подсчета получают следующую высоту фундамента, мм:

Глубина ленточного фундамента

Глубина ленточного фундамента

  • менее 150;
  • от 150 до 350;
  • более 350.

В первом случае монолит не подходит в качестве опоры. Требуются дополнительные обследования и принятие решений для укрепления грунтов.

Во втором случае бетон подходит в качестве основания. Полученный результат округляют до ближайшего значения, кратного 50 мм.

В третьем случае бетон не подходит в качестве опорной части. Требуется принимать другой вариант опор (ленточный или столбчатый).

Глубина залегания фундамента

Глубину залегания плитного фундамента определяют по уровню поверхностных вод и толщине основания.

Глубина залегания зависит от следующих факторов:

  • типа грунта;
  • глубины промерзания;
  • суммарных нагрузок;
  • уровня грунтовых вод.
Правильный способ закладки фундамента

Правильный способ закладки фундамента

Рекомендуемая глубина котлована приведена в нормативных строительных документах. Она может составлять, см:

  • в северных регионах – от 80 до 100;
  • в центральных и южных районах – от 30 до 70;
  • в горных районах – до 20.
Требования к глубине заложения фундамента

Требования к глубине заложения фундамента

Что можно рассчитать, зная толщину фундамента?

По вычисленной толщине плиты рассчитывают следующие параметры:

  • объем бетонной смеси;
  • расход арматуры.
Пример расчета расхода материалов для фундамента на монолитной плите

Пример расчета расхода материалов для фундамента на монолитной плите

Расчет необходимого количества основной арматуры

Арматуру располагают равномерно по всей плавающей плите. В зависимости от толщины плиты каркас устанавливают в один или несколько рядов. Нормативное количество ярусов арматурной сетки при толщине плиты составляет:

Расчет расхода арматуры для плитного фундамента

Расчет расхода арматуры для плитного фундамента

  • до 15 см – 1 ряд;
  • от 15 до 30 см – 2 ряда;
  • более 30 см – 3 и более ряда.

Для продольных сеток рекомендовано использовать стержни диаметром 12–18 мм. Диаметр стержней поперечных сеток принимают 8–12 мм.

Шаг стержней зависит от толщины плиты. При ее высоте до 25 см шаг стержней принимают 15 см. При высоте плиты 25 см и более шаг стержней 10 см.

Пример расчета

Цель:

  • Рассчитать высоту фундамента.
  • Определить расход материалов.
Расчет бетона на фундамент

Расчет бетона на фундамент

Исходные данные:

  • Удельное нормативное сопротивление грунта – 0,350 кг/см2.
  • Размеры здания в плане – 4*8 м (320000 см2).
  • Общий вес конструкций – 24000 кг.
  • Размеры опорной плиты в плане – 6*10 м.
  • Плотность бетонной смеси – 2500 кг/м3.
  • Вес 1 погонного метра стальной арматуры — 1,210 кг/м.
  • Шаг основной арматуры – 100 мм.
  • Диаметр прутьев – 14 мм.

Расчет:

Расчет высоты фундамента

Расчет высоты фундамента

  • Суммарная нагрузка на фундамент 24000/320000=0,075≈0,08 кг/см2.
  • Разница между допустимым и фактическим давлением на плиту Δ=0,350-0,075=0,275 кг/см2.
  • Масса основания М=0,275*320000=88000 кг.
  • Толщина фундаментной плиты Н= (88000/2500)/32=1,1 м.
  • Длина стержней продольной арматуры 10 м, поперечной – 6 м.
  • Количество стержней поперечной арматуры: 6/0,10 *2 (слоя)=120 шт.
  • Количество продольной арматуры: 10/0,10*2=200 шт.
  • Суммарная длина стержней: 120*6 + 200*10=720 + 2000=2720 м.
  • Общая масса материала: 2720*1,210=3292 кг.

Видео по теме: Фундамент под дом — монолитная плита, расчет и армирование


Толщина фундаментной плиты для двухэтажного дома

Толщина монолитной плиты фундамента.

Важность фундамента сложно переоценить. От толщины опоры любого здания зависит его устойчивость и срок службы.

Любому проекту застройки должен предшествовать этап проектирования, когда учитываются все условия участка: тип почвы, климатические особенности, ландшафт и другие нюансы. Обязательно в расчете учитывается масса будущего дома. Вес двухэтажной постройки будет давить на фундамент с одной силой, масса же одноэтажного строения будет сильно отличаться. Именно несущая нагрузка фундамента выступает ключевым критерием при определении толщины монолитной плиты.

Особенности монолитной фундаментной конструкции.

Суммарный вес двухэтажного дома можно назвать весьма существенным, поэтому опора его должна быть надежной и крепкой. Монолитная плита позволит равномерно распределить всю массу постройки, а ее строительство доступно даже начинающему строителю. Любому проекту обязательно должен предшествовать грамотный расчет нагрузки.

tolshchina-fundamentnoy-plity-dlya-dvuhetazhnogo-doma-2Толщина фундаментной плиты для двухэтажного дома.

Плитное основание в разрезе.

Альтернативой монолитному плитному фундаменту является конструкция из железобетонных блоков, которые дополнительно армируют прутками для усиления прочности. Однако, монолитный тип опоры более популярен у частных застройщиков по причине несложного монтажа и доступности основных компонентов.

Плита может иметь небольшое или сильное заглубление, зависит этот показатель от этажности будущего дома. Мелкозаглубленный монолитный фундамент имеет 60-см заглубление. Но здесь есть существенное замечание: касается это утверждение лишь идеальных по своей структуре грунтов. Иногда специфика почвы заставляет мастера даже под баню устраивать прочный фундамент, глубоко уходящий вглубь грунта.

Резюме: устройство монолитной плиты избавляет владельцев недвижимости от возможных проблем с замерзанием почвы, подтоплением и нестабильностью грунтовой структуры.

Как рассчитать толщину фундаментной плиты.

Чтобы правильно выполнить расчет толщины плиты, необходимо располагать следующими данными:

  • предельная точка промерзания почвы;
  • структура грунта;
  • глубина залегания подземных вод.

Самый простой расчет заглубления фундамента – к точке промерзания прибавляется 60 см. Актуальность монолитной плиты в рои опоры дома возрастает на пучинистых и часто подтопляемых грунтах. Технология строительства такого фундамента по вложенным средствам существенно отличается от возведения столбчатого или ленточного основания.

tolshchina-fundamentnoy-plity-dlya-domaТолщина фундаментной плиты для дома.

Армирование монолитной плиты — обязательный этап фундаментных работ.

Конструкция фундаментной плиты дома собирается по типу пирога:

1) две сетки из арматуры закладываются на 7-см удалении;

2) поверх, снизу и между сетками устраивается слой из бетона, по бокам армирующего каркаса отступается до 5-ти см;

3) диаметр сечения арматурных прутьев должен превышать 120 мм.

Базовая толщина монолитной фундаментной плиты, исходя из вышеприведенных правил, равна 21,8 см.

Основные преимущества плитного основания.

Монолитная технология фундаментного строительства обладает рядом преимуществ:

  • платформа одно- или двухэтажного дома слабо подвержена деформации, естественной усадке и прочим негативны фактора внешней среды;
  • толщина фундамента прочно защищает первый этаж от подтопления, поэтому допускается возможность устройства дополнительного цокольного этажа;
  • сложность строительства доступна даже начинающему мастеру, главное – правильно произвести расчет суммарной нагрузки на опору дома.

Устройство подушки под плитный фундамент.

Расчет необходимо выполнять не только для монолитной плиты, но и для подушки под нее. Самый безопасный с точки зрения профессиональных строителей – песчаный тип почвы, он менее всего подвержен деформациям.

Пучинистые, глинистые почвы с близко подходящими к поверхности земли водами сильно подвергаются не только подтоплению, но и морозному пучению. Разница в уровне расположения фундамента летом можно отличаться от аналогичного параметра весной или осенью до 15 см.

Если первоначальный расчет толщины опоры дома выполнен некорректно, то плита может и не справиться с сезонными нагрузками. Самое страшное, что может произойти – трещина основания и перекос всего здания.

tolshchina-fundamentnoy-plityТолщина фундаментной плиты.

Внешний вид плитной фундаментной конструкции.

В чем заключается задача песчаной подушки под плитой? Она мягко распределяет вес здания и препятствует проникновению излишней влажности к плите.

В среднем толщина подложки из песка составляет от 200 до 600 мм. Грунт под подушку подготавливается следующим образом:

  • технология устройства песчаного слоя предполагает использование крупнофракционного песка без мусора и посторонних включений;
  • предотвратить смешивание материала подушки с грунтом можно прокладкой геотекстиля;
  • песчаная прослойка обязательно увлажняется и уплотняется до ровного основания;
  • когда данные работы завершены, можно переходить к строительству бетонной плиты.

Некоторые секреты строительства.

Фундамент двухэтажного дома нуждается в обязательной защите от влаги, для чего проводится серия гидроизоляционных процедур. Неграмотное строительство визуально определяется после первой зимы эксплуатации здания. Если расчет нагрузки выполнен с ошибками или фундамент не имеет гидроизоляции, основание здания может «повести» со всеми известными печальными последствиями.

При отсутствии навыков в строительной области и знаний геофизических характеристик грунтов необходимо обращаться к профессионалам, которые не бескорыстно помогут составить проект застройки и буду нести ответственность за исходные данные.

Монолитный плитный фундамент: расчет, толщина и особенности.

Нужна помощь на стройке?

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.

Особенности расчета толщины плитного фундамента.

При проведении расчета толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

  • промежуток между арматурными сетками;
  • толщина бетонного слоя над верхней и под нижней арматурной сеткой;
  • толщина арматуры.

Самый простой расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением принято считать толщину плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания пород.

Помимо габаритов плиты основания при обустройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для установки плитного фундамента снимается верхний слой грунта и роется котлован глубиной около 0,5 м. Данная величина определяется с учетом того, что щебень укладывается слоем примерно в 20 см, песок – около 30 см.

В итоге простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может значительно варьироваться в зависимости от изменений характеристик грунта и веса всей будущей постройки, под которую данное основание сооружается.

Так, плитный фундамент для кирпичного здания должен быть на 5 см толще такого же основания для постройки из пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты возрастает до 40 см (или больше — в зависимости от веса и конфигурации строения), а при строительстве двухэтажной постройки из пенобетона – как минимум до 35 см. Данные цифры приведены в качестве примера для понимания того, насколько толщина плитного основания зависит от типа постройки, под которую оно закладывается. Точные показатели для конкретного здания определяются путем расчетов, которые рекомендуется поручать специалистам.

Зачем измерять толщину плитного фундамента.

tolshchina-fundamentnoy-plity-dlya-dvuhetazhnogo-domaТолщина фундаментной плиты для двухэтажного дома.

Все указанные расчеты должны выполнятся в соответствии с нормами соответствующих СНиП и ГОСТ.

Зная, какая толщина плитного фундамента наиболее подходит для сооружаемой постройки, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Помимо толщины для расчета плитного фундамента нужно определить:

  • периметр (длину всех сторон) основания;
  • площадь плиты, включая термо- и гидроизоляцию;
  • площадь боковой поверхности;
  • количество бетона;
  • вес бетона;
  • нагрузку на почву;
  • диаметр арматуры в сетке;
  • диаметр вертикальных прутьев арматуры;
  • размер ячейки сетки;
  • нахлест арматуры;
  • общую длину арматурных прутьев;
  • общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем закладываемой термоизоляции.

Подушка под плитный фундамент: определяем толщину.

Подушка под плитное основание укладывается по всей площади. Она состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпается щебень, как правило, слоем в 20 см, а затем песок – слоем в 30 см. Таким образом, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует учитывать, что толщина каждого из двух слоев песчано-щебеночной подушки может варьироваться в довольно значительных пределах. Данный показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных строений будет достаточно подушки толщиной 15 см, для гаража – 25 см, а полуметровый слой лучше всего подойдет для больших кирпичных зданий.

Щебень в данном случае компенсирует пучинистость и невысокую плотность грунта, а также является отличным дренажом, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.

Пример расчета толщины и объема плитного фундамента.

Расчет плитного фундамента выполняют для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, поменяв соответствующие цифры. Допустим, будет возводиться дом размером 10×10 метров и монолитный плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в данном случае составит 25 кубических метров (10×10х0,25). Столько же бетона потребуется для заливки фундамента. Необходимо учесть и установку ребер жесткости, служащих для повышения устойчивости к деформациям. Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определиться с длиной и высотой ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Поперечное сечение выполняется в форме трапеции или прямоугольника. По стандарту, ширина ребра должна составлять 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25×0,8×80 = 16 кубометров. У трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее – 0,8. В рассматриваемом примере площадь трапециевидного поперечного сечения будет равна (0,8+1,5)/2×0,25=0,15 квадратных метров, а объем всех ребер составит 0,15×80=12 кубических метров.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10×10 метров потребуется 25 кубических метров бетона. Эту величину совсем несложно рассчитать самостоятельно, чтобы определиться с затратами, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может изменяться на разных грунтах или для разных построек. Поэтому, чтобы возвести действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

Определяем толщину плитного монолитного фундамента.

В плане соотношения функциональность/затраты на возведение данный тип основания является предпочтительнее более известных аналогов – ленточного или свайного. Тем не менее, в малоэтажном строительстве плитный фундамент монтируется значительно реже. Главная причина – в слабой информированности частных застройщиков обо всех плюсах, особенностях и специфике обустройства монолита. Статья восполнит пробел в знаниях и позволит выбрать оптимальный вариант надежной опоры для любого сооружения в сочетании с разумной экономией.

fundamentnaya-plita-pod-dom-tolshchinaФундаментная плита под дом толщина.

Существует несколько названий (плавающий, сплошной) и модификаций такого фундамента. Все зависит от варианта и схемы монтажа. В строительстве известны плиты монолитные, сборные, «шведские», ребристые, коробчатые, с армированием (или без него) и ряд других. Рассматривать все инженерные решения не имеет смысла. Для индивидуального застройщика более интересна монолитная железобетонная плита, которая как нельзя лучше подходит для небольших частных сооружений. Поэтому на ней и будет акцентировано внимание, тем более что технология ее строительства – одна из самых простых.

Особенности.

1. Повышенная несущая способность. Монолитная плита создает небольшое давление на грунт вследствие равномерности распределения всей нагрузки, независимо от толщины заливки. Отличный вариант для дома из бруса, ячеистых бетонов, даже кирпича.

2. Пространственная жесткость. Это исключает вероятность проседания на отдельных участках (пример – лента) и появления трещин в бетоне, на стенах или разошедшихся стыков.

3. Универсальность в применении. Плитный фундамент подходит для любых грунтов, в том числе и называемых проблемными.

4. Упрощенная технология строительства. Возведение монолитной плиты не требует проведения объемных земляных работ, что существенно экономит время.

На заметку! Это не касается варианта, когда проектом (схемой) предусмотрено цокольное (подвальное, технологическое) помещение. В этом случае затраты на монолитный фундамент могут достигать ⅓ – ½ от всей сметы на строительство.

5. Возможность качественного утепления. Варианты – укладка под основание пенополистирола, введение в раствор спец/добавок.

6. Снижение расхода бетона. Хотя это справедливо лишь для случаев обустройства незаглубленной монолитной плиты.

armirovaniye-fundamentnoy-plity-tolshchinoyАрмирование фундаментной плиты толщиной.

Многие из них относительные, но отметить стоит и их.

1. Сложность расчетов. Это касается толщины будущей плиты. Если речь идет о здании с подвальным помещением, то лучше выбрать другой вариант основания. Во-первых, резко возрастет стоимость строительства. Во-вторых, существенно усложнятся расчеты для монолитной плиты.

2. Большие затраты. Здесь многое зависит от конкретной схемы, но неоспоримо то, что при таком строительстве достигается экономия на других материалах. Если плитный фундамент мелкозаглубленный, небольшой толщины, она может быть внушительной.

3. Трудоемкость. Вопрос в том, насколько правильно организованы строительные работы. Например, использование «автомиксера» значительно упрощает технологию заливки бетонного раствора и экономит время. То же касается и точности расчетов толщины монолитного фундамента.

4. Определенные трудности с отдельными проектами. В первую очередь при реализации схемы с подвальным помещением и в процессе строительства на рельефном грунте.

kakoy-tolshchiny-fundamentnaya-plitaКакой толщины фундаментная плита.

Расчет толщины плиты.

Уместно привести лишь общую инструкцию и рекомендации, так как многое зависит от особенностей строительства – характеристики почвы, этажность дома, материалы, из которых он возводится, и ряд других нюансов.

Исходные данные для расчета толщины фундамента:

  • Тип грунта.
  • Конфигурация подземных водоносных пластов.
  • Уровень промерзания почвы.
  • Наличие дренажной системы на участке и ее схема (если она смонтирована).
  • Общая нагрузка на фундамент.

1. Толщина элементов усиления бетона (прутка, сетки).

2. Размер ячеек армирования и интервал между его слоями в монолите.

3. Отстояние прутка от верхнего и нижнего среза фундамента.

Совет. Если на чем и экономить, то только не на расчетах. В инструкциях на тематических сайтах, посвященных данному вопросу, дается лишь общая рекомендация по оптимальной толщине бетона – в пределах от 200 до 400 мм. Но при этом не учитывается специфика возведения монолитного фундамента под конкретное сооружение на определенном участке.

Разница в данном параметре основания для однотипных строений может быть значительной. Например, толщина плиты для деревянного дома варьируется в довольно больших пределах и зависит как раз от характеристик почвы, хотя это и сравнительно легкое сооружение в 1-2 этажа.

  • Сечение прутка – 12.
  • 2 уровня армирования, интервал между которыми – 70.
  • Отстояние арматуры от срезов бетонного монолита – по 50.

Расчет: 12 х 2 + 70 + 50 х 2 = 194.

Округленно – 20 см. К примеру, это минимальная толщина плиты для дома из газобетона. Но при условии строительства монолитного фундамента мелкого заглубления на хорошем, плотном грунте. Именно поэтому все расчеты желательно поручить профессионалу.

raschet-tolshchiny-fundamentnoy-plityРасчет толщины фундаментной плиты.

Порядок возведения.

Далее пошагово будут рассмотрены лишь основные этапы работы по сооружению монолитной конструкции, без учета специфики местности и самого сооружения.

1. Разметка территории.

Производится после ее полной зачистки в соответствии со схемой строительства и наиболее приемлемым способом – «золотой треугольник», по диагоналям и т. п.

2. Земляные работы.

Глубина котлована определяется общей толщиной плитного фундамента и «подушки». Для последней этот параметр выбирается в пределах 350 мм. Если предполагается дополнительное утепление основания Пеноплексом, то соответственно увеличивается и объем вынимаемого грунта.

По поводу структуры «подушки» мнения самые разные. Есть рекомендации засыпать ПГС, кто-то советует использовать песок вперемежку со щебнем. Нужно учесть, что чем меньше подсыпка впитывает влагу из грунта, тем дольше прослужит фундамент. Исходя из этого, предпочтительнее под монолит насыпать крупнозернистый песок, уплотнить его слой, а уже сверху – щебенку, которая также утрамбовывается.

На заметку! Перед обустройством «подушки» обязательно производится максимальное уплотнение грунта в котловане. От этого напрямую зависит надежность монолитной конструкции. Кроме того, желательно выстлать дно геотекстилем.

minimalnaya-tolshchina-fundamentnoy-plityМинимальная толщина фундаментной плиты.

3. Монтаж опалубки.

Если фундамент мелкого заглубления, то можно ограничиться лишь узкими щитами из досок, которые выкладываются по периметру котлована и сбиваются в единую конструкцию. Как вариант – плиты пенополистирола в качестве опалубки несъемного типа.

Рекомендация – если возводится дом более чем в 1 этаж, а грунт из категории «проблемных», то на этом этапе делается бетонная стяжка толщиной примерно в 100 мм.

В данном случае целесообразно использовать монолитное полотно. Такая бесшовная защита от влаги намного эффективнее рулонных материалов, полосы которых еще придется скреплять.

5. Слой теплоизоляции.

Не обязательно, но при укладке под монолит Пеноплекса полы 1-го этажа будут значительно теплее.

Первая сетка устанавливается не на гидроизоляцию (утеплитель), а на специальные приспособления, называемые «защитой бетона». Их высота определяет толщину его слоя от арматуры до нижнего среза плиты. В продаже встречаются различные варианты таких подставок, поэтому подобрать (или изготовить самостоятельно) нетрудно.

7. Заливка раствора.

Ничего сложного в этой операции нет, если заранее кое-что предусмотреть.

  • При выборе бетона нужно ориентироваться не только на его марку (не ниже 300-й), но и на размер фракций наполнителя. Чем они крупнее, тем впоследствии будет сложнее уплотнять раствор. А учитывая небольшую толщину плиты, этим придется заниматься вручную.
  • Работу нельзя оставлять на следующий день. Монолит заливается сразу, полностью. Поэтому понадобится хотя бы 1 помощник, даже если фундамент по габаритам и небольшой.

Внимание! Общепринятый алгоритм действий по возведению монолитного основания плиточного типа, без учета местных особенностей.



Рекомендация: Хорошая обзорная статья, из нее узнаете о толщине фундаментной плиты для двухэтажного дома. Чтобы не потерять деньги во время строительства, нужно тщательным образом сделать все расчеты плиты из ходя из реальных заданных условий, т.е. исходя из данного участка, грунта под фундаментом, веса всего дома и т.д. Только таким образом вы не потеряете свои деньги и не построите бракованную фундаментную плиту.

Расчет толщины плитного фундамента

Монолитная плита — один из самых надежных видов фундамента, если соблюдена технология монтажа. Ее используют как при возведении многоэтажных зданий на грунтах с плохими характеристиками, так и при строительстве индивидуальных домов. Отличие в этом случае будет в толщине бетонного слоя и степени армирования.

Содержание статьи

Материалы для плитного фундамента

Бетон используется для фундаментных конструкций благодаря своей самой главной характеристике — высокой прочности на сжатие. Для фундаментов не применяют материал высоких марок, достаточно приобрести бетон B15-B25 в качестве основного и B7,5-B12,5 для выравнивающей подготовки. Более прочный материал укладывать можно, но экономически не выгодно.

Минус бетона в качестве строительного материала — невысокая прочность на изгиб, которая компенсируется использованием арматуры. Стержни не дают монолитной плите растрескиваться при неравномерных нагрузках. Для фундаментов приобретают пруты класса А400(Alll — устаревшая маркировка) или ВрI.

Целесообразность проведения расчетов

Монолитная фундаментная плита рассчитывается как сложная конструкция, в которой бетон и арматура работают совместно. Основные цели расчета любого элемента в здании — проверка несущей способности и экономия материала. Благодаря предварительным вычислениям находится оптимальный вариант, обеспечивающий необходимую прочность с минимальными затратами.

Наиболее грамотное решение способен принять только специалист. Плитные фундаменты достаточно новая технология, поэтому далеко не каждый инженер-строитель способен грамотно их запроектировать. Вычисления выполняются в специальных программах, предварительно выяснив расчетные характеристики грунта. Под частный дом допустимо принимать толщину и процент армирования без расчетов, ориентируясь на нагрузку от вышележащих конструкций.

Сбор нагрузок

Исходными данными для проектирования монолитного фундамента, помимо характеристик грунта, служит сбор нагрузок. В расчете учитываются следующие значения:

  1. постоянные нагрузки от стен, кровли, перекрытий;
  2. временные нагрузки: (кратковременные — снеговая и длительная — нагрузка от мебели и людей).

Определение постоянной нагрузки

Важно учесть все элементы здания. Согласно пункту 1.23 «Руководства по проектированию каркасных зданий и сооружений башенного типа» на песчаных грунтах собственный вес плиты не учитывают, на глинистых его делят пополам, а на плывучих неустойчивых основаниях заводят в расчет полностью. Массу стен берут за вычетом проемов.

Получение из нормативных нагрузок расчетных производится путем умножения на коэффициенты надежности. Коэффициенты принимаются по таблице 7.1 СП «Нагрузки и воздействия». Коэффициенты, которые могут понадобиться для расчетов индивидуального дома, приведены в таблице.

Тип конструкцииКоэффициент надежности по нагрузке
Металлические1,05
Бетонные и железобетонные средней плотностью выше 1,6 т/м3, каменные, кирпичные, деревянные1,1
Бетонные и железобетонные средней плотностью 1,6 т/м3 и ниже (например, плиты перекрытий), изоляционные слои, засыпки, стяжки изготавливаемые в заводских условиях1,2
Бетонные и железобетонные средней плотностью 1,6 т/м3 и ниже (например, плиты перекрытий), изоляционные слои, засыпки, стяжки изготавливаемые на строительной площадке1,3

Определение временных нагрузок

Масса снегового покрова зависит от типа местности строительства. Нормативные значения для каждого приведены в таблице 10.1 СП «Нагрузки и воздействия». Чтобы получить расчетную величину нагрузку умножают на коэффициент надежности, для снега он составляет 1,4.

Равномерно распределенные нагрузки приведены в таблице 8.3 СП «Нагрузки и воздействия». Для жилых зданий значение принимается 150 кг/м². В эту величину включена масса мебели и оборудования. Если планируется размещение тяжелых предметов, значение принимают в индивидуальном порядке. Коэффициент надежности 1,2.

Видео по расчету плитного фундамента:

Определение толщины фундаментной плиты

Если плита проектируется с выполнением расчетов в полном объеме, то их ведут по l группе предельных состояний (расчеты по прочности) и по ll ГПС (расчеты по деформативности). Для индивидуальной застройки услуги квалифицированных специалистов зачастую недоступны из-за высокой стоимости, поэтому значения принимаются «на глаз» с учетом минимальных требований.

Приблизительные значения, какая толщина принимается для зданий из разных материалов удобнее свести в одну таблицу.

Тип зданияТолщина фундаментной плиты, ммАрмирование
Небольшие постройки (веранды, гаражи, помещения для хранения инвентаря)100-150сетками в один ряд
Жилые двухэтажные дома из легких материалов (каркасные, газобетонные)200-250объемное в два ряда
Жилые двухэтажные дома из бревен, бруса, бетона или кирпича с массивными перекрытиями250-300объемное в два ряда

Значения, приведенные в таблице, подходят для грунтов с достаточной несущей способностью. При плывучих болотистых основаниях толщину следует увеличить.

Минимальный диаметр арматурных стержней принимается 10 мм для легких строений на хороших фундаментах. Для армирования фундаментной плиты под кирпичный двухэтажный дом оптимально принимать пруты диаметром 12-16 мм. Ячейку сетки принимают от 10 см. Для вертикального армирования минимальное значение диаметра — 8 мм.

При использовании стержней разных диаметров, большие располагают в нижнем ряду, поскольку там плита испытывает большие нагрузки на изгиб.

Определение глубины заложения и глубины котлована

Фундаментная плита чаще относится к мелкозаглубленным фундаментам. Если планируется подвал, глубина заложения зависит от высоты помещения, в остальных случаях плиту заливают вровень с землей.

Глубину отрывки котлована можно определить, посчитав толщину подстилающих слоев.

  1. Слой геотекстиля. Только для илистых грунтов, для предотвращения перемешивания песка и грунта.
  2. Песчаная подушка принимается в среднем толщиной 30-50 см, при насыпных грунтах значение увеличивается. Необходимо приобрести песок средней крупности, мелкий может дать большую усадку. Обязательно послойное виброуплотнение песка слоями не более 40 см.
  3. Бетонная подготовка выполняется для выравнивания и удобства укладки гидроизоляции. Для небольших строений можно ее не использовать. Для двухэтажного кирпичного дома оптимальным вариантом станет подбетонка толщиной 5-10 см из бетона B7,5.
  4. Гидроизоляция фундамента. Удобнее выполнять с помощью рубероида, гидроизола и линокрома в два слоя, сначала вдоль затем поперек.

Суммарная толщина всех слоев с учетом плиты для массивного дома в среднем составляет 650-750мм.

Расчет количества материалов для двухэтажного кирпичного дома

Для примера рассмотрим здание с размерами в плане 6 на 6 метров. Толщина плиты принимается 30 см, армирование в два слоя. Рабочая арматура диаметром 14 мм с шагом 20 см. Вертикальные стержни диаметром 8 мм с шагом 20 см. Бетон плиты — B20, подготовки — B7,5. Песчаная подушка толщиной 50 см.

  1. Расход бетона В20. Плита должна выходить за пределы здания на 10 см, поэтому площадь плиты равняется 6,2*6,2 = 38,44 м². Объем = 38,44*0,3 = 11,532 м³.
  2. Расход рабочей арматуры. Стержни для армирования принимаются на 6 см короче размеров плиты для обеспечения защитного слоя.  Длина стержня = 6200-60 = 6140 мм. Количество стержней в одном направлении = 6200/200+1 =32 шт, на одну сетку 64 шт, поскольку стороны одинаковы. На всю плиту -1 28 шт. Длина арматуры = 128*6,14 = 785,92 м. Масса рабочего армирования = 785,92*1,21 (масса 1 м арматуры заданного диаметра, по сортаменту) = 950,96 кг.
  3. Расход вертикальной арматуры. Длина стержня = 300-60 = 240 мм. Количество стержней можно принять с учетом шага в 40 см = 16*16 = 256 шт.  Масса вертикального армирования = (256*0,24)*0,395 = 24,27 кг.
  4. Расход бетона B7,5 на подготовку = 6,2*6,2*0,05(толщина) = 1,9 м³.
  5. Подушка из песка средней крупности выходит за грани плиты на 10 см. Расход песка = 6,4*6,4*0,5 = 20,5 м³.
  6. Геотекстиль и гидроизоляция. Укладываются с небольшим запасом. Площадь одного слоя = 6,4*6,4 = 41 м².

Получившиеся значения для двухэтажного кирпичного дома перед закупкой материала удобно свести в таблицу.

МатериалРасчетное требуемое количество
Бетон B2011,16 м3
Бетон B7,53,72 м3
Арматура А400 диаметром 16 мм906,24 кг
Арматура А400 диаметром 10 мм364,41 кг
Песок средней крупности19,22 м3
Геотекстиль38,44 м2
Гидроизол в два слоя76,88 м2

При покупке нужно предусматривать небольшой запас.

Предварительные расчеты позволят значительно сэкономить на возведении монолитной фундаментной плиты, заранее просчитать все затраты и обеспечить высокую надежность конструкции. Важно учесть условия проведения работ. Если фундамент остается пережидать зиму, потребуется принять меры по его консервации и утеплению во избежание появления трещин.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Толщина плитного фундамент

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.

Плитный фундамент – сплошное основание из армированного бетона, которое укладывается под всей площадью здания. Фундаменты данного типа очень прочные и оказывают наименьшее давление на грунт. Но указанными преимуществами может обладать только тот плитный фундамент, толщина которого рассчитана с учетом характера грунта, глубины закладки и нагрузок, которые будет нести само основание во время его эксплуатации.



Особенности расчета толщины плитного фундамента

При проведении расчета толщины монолитной фундаментной плиты необходимо учитывать следующие величины:

  • промежуток между арматурными сетками;
  • толщина бетонного слоя над верхней и под нижней арматурной сеткой;
  • толщина арматуры.

Самый простой расчет толщины плитного фундамента осуществляется путем суммирования всех этих показателей, при этом оптимальным значением принято считать толщину плиты в 20-30 см. Конечный результат расчета во многом определяется составом грунта и равномерностью залегания пород.

Помимо габаритов плиты основания при обустройстве фундамента необходимо учитывать ширину дренажного слоя и песчаной подушки. Для установки плитного фундамента снимается верхний слой грунта и роется котлован глубиной около 0,5 м. Данная величина определяется с учетом того, что щебень укладывается слоем примерно в 20 см, песок – около 30 см.

В итоге простого суммирования получается, что минимальная толщина всего плитного фундамента не может быть меньше 60 см. Но этот показатель может значительно варьироваться в зависимости от изменений характеристик грунта и веса всей будущей постройки, под которую данное основание сооружается.

Так, плитный фундамент для кирпичного здания должен быть на 5 см толще такого же основания для постройки из пенобетона. При этом при наличии второго этажа в кирпичном доме толщина монолитной фундаментной плиты возрастает до 40 см (или больше — в зависимости от веса и конфигурации строения), а при строительстве двухэтажной постройки из пенобетона – как минимум до 35 см. Данные цифры приведены в качестве примера для понимания того, насколько толщина плитного основания зависит от типа постройки, под которую оно закладывается. Точные показатели для конкретного здания определяются путем расчетов, которые рекомендуется поручать специалистам.



Зачем измерять толщину плитного фундамента

Все указанные расчеты должны выполнятся в соответствии с нормами соответствующих СНиП и ГОСТ. Зная, какая толщина плитного фундамента наиболее подходит для сооружаемой постройки, можно не только обеспечить прочное основание под строящееся здание, но и определить количество необходимых материалов для его закладки.

Помимо толщины для расчета плитного фундамента нужно определить:

  • периметр (длину всех сторон) основания;
  • площадь плиты, включая термо- и гидроизоляцию;
  • площадь боковой поверхности;
  • количество бетона;
  • вес бетона;
  • нагрузку на почву;
  • диаметр арматуры в сетке;
  • диаметр вертикальных прутьев арматуры;
  • размер ячейки сетки;
  • нахлест арматуры;
  • общую длину арматурных прутьев;
  • общий вес арматуры.

Для расчета количества бетона, необходимого для заливки плитного фундамента, из общего объема вычитается объем закладываемой термоизоляции.



Подушка под плитный фундамент: определяем толщину

Подушка под плитное основание укладывается по всей площади. Она состоит из слоя щебня и слоя песка, которые наносятся на предварительно выровненное дно котлована. Сначала насыпается щебень, как правило, слоем в 20 см, а затем песок – слоем в 30 см. Таким образом, наиболее распространенная толщина подушки под плитный фундамент составляет примерно 0,5 м.

Следует учитывать, что толщина каждого из двух слоев песчано-щебеночной подушки может варьироваться в довольно значительных пределах. Данный показатель зависит от нескольких факторов, среди которых основными являются характеристики грунта и вес постройки. Например, для легких деревянных строений будет достаточно подушки толщиной 15 см, для гаража – 25 см, а полуметровый слой лучше всего подойдет для больших кирпичных зданий.

Щебень в данном случае компенсирует пучинистость и невысокую плотность грунта, а также является отличным дренажом, особенно на глинистых почвах с высоким уровнем грунтовых вод. Песок при этом обеспечивает равномерность нагрузки на грунт.



Пример расчета толщины и объема плитного фундамента

Расчет плитного фундамента выполняют для определения количества бетона, необходимого для его заливки. Для этого площадь подошвы следует умножить на ее толщину (высоту).

Проще всего разобраться с расчетом на конкретном примере, который можно использовать для других случаев, поменяв соответствующие цифры. Допустим, будет возводиться дом размером 10х10 метров и монолитный плитный фундамент, толщина которого составляет 0,25 м. Объем плиты в данном случае составит 25 кубических метров (10х10х0,25). Столько же бетона потребуется для заливки фундамента. Необходимо учесть и установку ребер жесткости, служащих для повышения устойчивости к деформациям. Они располагаются с шагом в три метра вдоль и поперек плиты, создавая в ней квадраты.

Для расчета плитного фундамента следует определиться с длиной и высотой ребер жесткости. Первый показатель устанавливается в соответствии с длиной каждой стороны основания и в рассматриваемом примере составляет 10 метров. Всего потребуется 8 ребер, поэтому общая длина составит 80 метров.

Поперечное сечение выполняется в форме трапеции или прямоугольника. По стандарту, ширина ребра должна составлять 0,8 от высоты. Для прямоугольных ребер общий объем составит 0,25х0,8х80 = 16 кубометров. У трапециевидных ребер нижнее основание равно 1,5 толщины фундамента, верхнее – 0,8. В рассматриваемом примере площадь трапециевидного поперечного сечения будет равна (0,8+1,5)/2х0,25=0,15 квадратных метров, а объем всех ребер составит 0,15х80=12 кубических метров.

Из рассмотренного примера видно, что для заливки монолитного плитного фундамента толщиной 25 см и размером 10х10 метров потребуется 25 кубических метров бетона. Эту величину совсем несложно рассчитать самостоятельно, чтобы определиться с затратами, которые потребуются для обустройства фундамента.

Толщина плитного фундамента – очень важный показатель, обеспечивающий его прочность и надежность. Она зависит от многих факторов и может изменяться на разных грунтах или для разных построек. Поэтому, чтобы возвести действительно крепкий дом, необходимо с повышенным вниманием отнестись к расчету толщины его плитного основания.

Читайте также:

Монолитная плита фундамента для дома, гаража: толщина, пошаговая инструкция, схемы

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Оглавление:

  1. Описание конструкции
  2. Как рассчитать толщину фундамента?
  3. Возведение монолитного основания по шагам

Особенности плитного фундамента

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Объект строительстваДля устойчивых грунтовДля сильно пучинистых
Хозяйственные постройки летняя кухня, баня, гараж10-1515-20
Толщина плиты для дома из газобетона, пиломатериалов или ОСБ (1-2 этажа)2530
То же для здания из кирпича или бетона более двух этажей25-3030-35

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м3, что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Последовательность расчета толщины будущей плиты

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

  • Анализ и грунта и определение оптимального удельного давления на фундамент.
  • Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
  • Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
  • Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
  • Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
  • Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

  • Для гаража – 25 см.
  • Легких щитовых конструкций – 15 см.
  • Фундамента для дома из бруса – 25-30 см.
  • Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры. На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.

Фундамент плита – расчет толщины

Экономически оправдан плитный фундамент при высоком УГВ, на глинистых грунтах для кирпичных коттеджей. Плита обладает максимальной несущей способностью ввиду большой опорной поверхности. Однако для обеспечения конструкционной прочности необходим точный расчет толщины конструкции, укладка двух арматурных сеток.

Конструкция плитного фундамента

Самым дорогостоящим является плитный фундамент для здания. Поэтому вполне естественным желанием каждого застройщика является необходимость снижения бюджета строительства. В проект должна закладываться плита минимальной высоты, обеспечивающая прочность, ресурс постройки. Производят расчет толщины ж/б конструкции с учетом следующих факторов:

  • грунт – плодородный слой убирается в пятне застройки полностью
  • подстилающий слой – вместо чернозема укладывается песчаная, щебенчатая фундаментная подушка толщиной 40 – 60 см в зависимости от содержания глины в почве
  • подбетонка – необходима для выравнивания основания, защиты гидроизоляционного ковра, предотвращения протечек цементного молочка в щебень, песок
  • гидроизоляция – 2 – 3 слоя наплавляемого рулонного материала (Технониколь, Бикрост)
  • утепление – слой экструдированного пенополистирола высокой плотности используется для сохранения геотермального тепла в зданиях с периодическим режимом обогрева либо эксплуатирующихся без отопления, в шведских плитах УШП теплоизолятор необходим для снижения теплопотерь от систем теплого пола
  • плита – две арматурных сетки, уложенные в бетоне

Внимание: Верхняя часть плиты должна выступать из земли, так как ресурс стеновых материалов (кирпич, венцы сруба, брус каркасника) резко снижается при контакте с землей.

Расчет толщины плитного фундамента

Существенным недостатком, который имеет фундамент плита, является отсутствие полноценного цоколя. Поэтому используется две разновидности плавающих плит с ребрами жесткости:

  • чашеобразная плита – ребра жесткости направлены вверх, напоминают балки ростверка, жестко связанные с основной конструкцией вертикальной арматурой
  • перевернутая чаша – ребра жесткости направлены вниз, за счет чего, сама плита приподнята над грунтом, конструкция используется в утепленных плитах УШП

Ребра жесткости армируются каркасами по аналогии с ростверком, МЗЛФ. Это позволяет снизить толщину плиты в центральной части. Например, в УШП она составляет 10 – 15 см вместо стандартных 25 – 40 см, что позволяет снизить расход бетона на 20%.

Внимание: Ребра жесткости проходят по периметру плиты, под внутренними несущими стенами, через каждые 3 м вдоль короткой стены жилища.

Кроме того, расчет толщины конструкции должен учитывать:

  • минимальное расстояние между арматурными сетками – 10 см, согласно СП 63.13330
  • защитный слой бетона – нижний у подбетонки 2 – 5 см, верхний 3 – 7 см

Таким образом, еще до начала вычислений минимальное значение толщины плавающей плиты без ребер жесткости можно выбрать предварительно:

  • трехэтажный кирпичный коттедж – от 40 см
  • двухэтажный бетонный, кирпичный дом – 25 – 35 см
  • двухэтажный сруб, жилище из газобетона – 30 – 40 см
  • каркасная конструкция, СИП-панели – 20 – 30 см
  • надворные постройки, пристрои к дому – 10 – 15 см

Если в проект заложен фундамент плита с ребрами жесткости, толщину центральной части снижают до 10 – 15 см. Расчет несущей способности плитного фундамента для малоэтажного строительства всегда показывает запас 200 – 300%. Однако, запрещено эксплуатировать подобный фундамент на свежих насыпях, торфяниках, пылеватых песках:

  • расчетное сопротивление этих грунтов недостаточно
  • здание будет просаживаться ежегодно

Единственным вариантом для строительства плавающей плиты на не стабильных грунтах является укрепление основания. Например, на торфяниках изготавливаются вертикальные дрены, пятно застройки нагружается песчаной насыпью. Вода выдавливается сквозь дрены, подстилающий слой уплотняет грунт. Строить фундамент по этой технологии можно через 6 – 12 месяцев.

Внимание: Если вместо стен коттеджа используются колонны (например, для панорамного остекления нижнего этажа), необходим расчет на продавливание плиты колонной. Для стен подобные вычисления не нужны, однако цоколь должен отстоять на 30 см минимум от края плитного фундамента внутрь.

Это требование обусловлено тем, что нагрузки от веса силовых конструкций, распределяемые стенами, действуют, не только вертикально вниз, но и под углом 45 градусов наружу. Поэтому вектор сил должен располагаться внутри железобетона, а не выходить из плиты наружу. Таким образом, габариты плитного фундамента на 30 см больше размера коробки коттеджа с каждой стороны. Дополнительный расчет в этом случае не требуется.

Толщина подстилающего слоя не зависит от этажности дома, веса стеновых материалов. При высоком УГВ необходимо использовать щебень, который создает разрыв слоя капиллярной юбки. В песках почвенная влага способна подниматься вверх к бетонным конструкциям при отрицательном давлении. Поэтому песчаная фундаментная подушка применяется на участках, где горизонт грунтовых вод находится ниже 1 м от подошвы фундамента.

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

  • если в коттедже используется постоянное отопление, грунт под ним не может промерзнуть, достаточно утеплить отмостку на глубине 30 – 40 см, чтобы полностью ликвидировать вспучивание
  • для дач с периодическим включением обогрева, садовых домиков без отопления придется уложить пенополистирол под плиту, отмостку
  • лишь в этом случае геотермальное тепло недр сохранится в любые морозы, чтобы не возникали силы пучения

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами.

Высота плавающей плиты над поверхностью

Согласно нормативам СП 21.13330 плитный фундамент можно заглублять на любое расстояние, ориентируясь на уровень УГВ, состав почвы. Однако, чем выше расположена плита над поверхностью, тем больше ресурс у стеновых материалов. Например, ремонтопригодность нижних венцов сруба гораздо выше, если они находятся над землей.

Поэтому для брусовых, бревенчатых срубов обычно применяются плиты с ребрами жесткости:

  • чашеобразная – отливается плита, после набора прочности бетона монтируется опалубка, изготавливаются ж/б балки под несущими стенами
  • перевернутая чаша – наружные щиты опалубки выше, внутренние остаются под бетонной конструкцией на весь период эксплуатации, внутренний периметр заполняется песком либо укладывается пенополистирол для утепления конструкции

На пучинистых грунтах необходим расчет сечения арматуры, ячейки сетки нижнего, верхнего пояса. Запрещено жестко связывать фундаменты присторев, отмостку с плавающей плитой. Различные нагрузки, неравномерное промерзание почв под этими конструкциями могут привести к раскрытию трещин в железобетоне.

В этом случае расчет производится на растяжение подошвы от сборных нагрузок, верхней поверхности плиты при возникновении сил пучения.

Внимание: Нижняя сетка может изготавливаться из прутков 10 – 16 мм, так как сборные нагрузки присутствуют всегда. Нижняя сетка вяжется из стержней 8 – 14 мм, поскольку вспучивание частично уравновешивается весом дома.

Таким образом, плитный фундамент для надворных построек имеет толщину от 10 см. Для опирания коттеджа потребуется расчет несущей способности. На выбор толщины влияет размер защитного слоя бетона, минимально допустимое расстояние между арматурными сетками.

Лента и монолитная плита фундамента: толщина типов оснований

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

Как определить толщину бетонной плиты

Мой аккаунт 0 товары ClickCease ClickCease 800-634-9961 Wagner Meters Wagner Meters Меню
  • Rapid RH ®
      • Для покупки
        • Купить сейчас
        • Найти дистрибьютора Rapid RH ®
      • Аксессуары
        • Приложения для мобильных устройств 9000 Mocreteist 9
        • Meter
        • Приложение DataMaster ™ L6
        • Smart Logger ™
      • Использование Rapid RH ®
        • Rapid RH ® Установка
        • Rapid RH ® 19 Руководство (pdf
        • Время проверки относительной влажности
        • Регулировка рабочей температуры
        • Опасности MVER
      • Почему Rapid RH ® ?
        • Почему RH является ТОЧНЫМ?
          Тест на влажность плиты
        • Почему следует использовать тестирование относительной влажности (RH)
      • Узнать больше
        • Rapid RH L6 Overview
        • Бесплатный веб-семинар Обучающие видео по тестированию RH
        • Влажность бетона
          Знания
        • Информационный бюллетень по бетонным полам
        • Станьте авторизованным дистрибьютором Wagner Meters
      • Загрузки и поддержка
        • Rapid RH ® )
        • Контрольный список ASTM F2170 (pdf)
        • Контрольный список ASTM F2170 — Español (pdf)
        • Rapid RH ® Spec (pdf)
        • Часто задаваемые вопросы по бетонным полам
        • Rapid RH 19 ® Руководства Загрузить литературу
        • Отправить запрос в службу поддержки
    • Закрыть
  • Измерители влажности
      • Измерители Ориона
        • Купить сейчас
        • Зачем покупать измеритель Вагнера?
        • Узнать больше
        • Сравнить измерители
        • Обзоры измерителей влажности
        • Поддержка
      • Аксессуары
        • Приложения для мобильных устройств
        • Smart Logger ™
      • Изделия из дерева
      • Обучение / курсы
      • Настройки и руководства по породам
      • Скачать литературу
      • Бесплатное руководство по предотвращению поломки полов
      • Информационный бюллетень по вопросам влажности
      • 000 Easy On-Site Calibration Process
      • Официальный дистрибьютор Wagner Meters
    • Выберите свою отрасль
.

Насколько тонкий слишком тонкий? Оценка толщины плиты железобетонной плоской конструкции

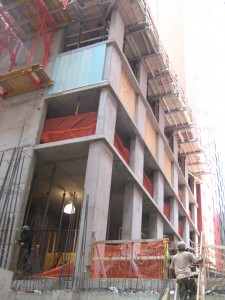

Типичная конструкция с плоской пластиной.
Фотографии предоставлены SGH

, Димитри Папагианнакис, PE
Конструкция из плоских железобетонных плит популярна среди проектов строительства жилых домов средней и высотной этажности. Он обеспечивает большую гибкость при размещении вертикальных несущих элементов конструкции (, т. Е. колонн и стен) без ущерба для эффективности каркаса пола, что потенциально может иметь место в случае стали или кирпичной кладки.

На ранних стадиях проекта архитекторы и владельцы часто спрашивают инженеров-строителей, насколько тонкими могут быть плиты в системе плоских плит. Вопрос обычно мотивируется желанием добиться большей высоты от пола до потолка, что может быть важной функцией продаж для конечных пользователей. Существуют положения строительных норм и правил, которые определяют минимальную толщину плиты в зависимости от длины пролета и состояния пролета (, например, непрерывно, а не прерывно и т. Д.). Существуют также практические и экономические факторы, которые часто влияют на конструкцию бетонных плоских плит.

Проектирование железобетонных конструкций регулируется Американским институтом бетона (ACI) 318, Требования строительных норм для конструкционного бетона , которые обеспечивают минимальную толщину одно- и двусторонних плит, поддерживающих структурные и / или неструктурные элементы здания. Они предназначены для ограничения прогибов, которые могут привести к проблемам с эксплуатацией конструкции или которые могут повредить архитектурные элементы здания.

Требуемые минимальные толщины являются функцией длины пролета, условий непрерывности и торцевых ограничений плиты; они предназначены для обеспечения секции плиты, которая соответствует предписанным нормами пределам прогиба, без необходимости для инженера выполнять подробные расчеты прогиба.Однако код также позволяет инженеру-проектировщику указывать более тонкие плиты, когда выполняются расчеты, показывающие, что краткосрочные и долгосрочные прогибы не окажут неблагоприятного воздействия на структурные или неструктурные элементы, прикрепленные к плите или поддерживаемые ею.

Clusters of mechanical/plumbing penetrations through flat-slab. Slab design must be checked for required additional reinforcement at penetrations. Кластеры механических / сантехнических проходов через плоские перекрытия. Необходимо проверить конструкцию плиты на предмет необходимого дополнительного армирования в местах проникновения.

Плюсы более тонких плит
Выбор более тонких плит дает несколько преимуществ с точки зрения конструкции.Одно очевидное преимущество — требуется меньше конкретики. Следовательно, уменьшение количества бетона также снижает гравитационные нагрузки на вертикальные несущие элементы. Обычно это приводит к меньшим колоннам с меньшим количеством армирования и, следовательно, к экономии материальных затрат.

Уменьшение массы здания также оказывает прямое влияние на сейсмические нагрузки, которым подвергается здание. Сейсмический сдвиг в основании строительной конструкции прямо пропорционален ее сейсмическому весу — уменьшение сейсмического веса здания обычно приводит к пропорциональному снижению требований к сейсмической нагрузке на элементы конструкции здания, выдерживающие боковую нагрузку, и таким образом, получается более экономичный дизайн.Кроме того, снижение нагрузки на здание может также привести к менее дорогой конструкции фундамента в зависимости от предлагаемой системы.

Plumbing sleeves placed near columns. This requires careful review of slab shear capacity. Сантехнические рукава у колонн. Это требует тщательного анализа прочности плиты на сдвиг.

Минусы более тонкой плиты
В зависимости от горизонтальных пролетов, которые должны быть достигнуты, минимальная арматура плиты может не обеспечить достаточной прочности для выдерживания нагрузок, предписанных нормами. Следовательно, внутри плиты может потребоваться дополнительное армирование, что сводит на нет упомянутую выше экономию затрат на материалы.

Более тонкие бетонные секции также подвержены разрушениям при продавливании и требуют тщательной оценки. При определенных обстоятельствах предотвращение предельного состояния сдвига при продавливании может препятствовать использованию колонн меньшего поперечного сечения. Возможность перенапряжения плиты на стыке плиты / колонны еще более усугубляется использованием рамок, действующих на момент плита-колонна, часто используемых как часть системы сопротивления поперечной нагрузке (если это разрешено кодексом). Величины неуравновешенных моментов и касательных напряжений в соединениях плита-колонна являются самыми высокими в местах расположения момента и рамы, и может потребоваться использование утолщенных откидных панелей на колоннах, чтобы выдерживать приложенные нагрузки.В качестве альтернативы, срезные штифты могут быть размещены в головках колонн для обеспечения необходимой прочности, или могут быть использованы более крупные секции балки по периметру для создания силового механизма вместо плиты. Эти варианты приводят к дополнительным трудозатратам и дополнительным затратам на проект.

Конструкция с плоскими пластинами требует тщательной координации между структурной системой и механическими, электрическими и водопроводными (MEP) компонентами. Проходки в перекрытиях для вертикальных механических и водопроводных стояков должны быть оценены на предмет возможного дополнительного армирования.Проходки стояка, расположенные вокруг колонн, также необходимо тщательно координировать и оценивать, так как они могут оказывать значительное влияние на сдвиг при продавливании и напряжения изгиба вблизи колонн и могут потребовать дополнительной арматуры на изгиб или сдвиг.

Electrical/plumbing conduit placed within slab. Coordination is required to avoid over-congestion of conduit (such as shown here) and delays associated with modifying conduit locations in the field. Электропроводка / водопровод внутри плиты. Координация необходима, чтобы избежать чрезмерной перегрузки трубопровода (например, как показано здесь) и задержек, связанных с изменением местоположения трубопровода в поле.

Электропровода также обычно размещается внутри плиты на средней высоте.Вокруг кабелепровода и между кабелепроводом и арматурой плиты необходимо обеспечить достаточное покрытие. Диаметр кабелепровода и расстояние между ними должны быть в определенных пределах, чтобы предотвратить снижение прочности плиты или образование трещин от усадочного напряжения. Проектирование и согласование этих элементов становится более сложным — и потенциально более дорогостоящим — по мере уменьшения толщины плиты и, следовательно, пространства, в котором можно разместить компоненты.

Для более тонких плоских плит увеличенное отношение площади поверхности к объему делает их более восприимчивыми к преждевременному высыханию из-за снижения теплоты гидратации ( i.е. уменьшенная масса бетона сохраняет меньше тепла — ключевой компонент процесса отверждения). Более высокая скорость высыхания увеличивает вероятность появления трещин в раннем возрасте и, в свою очередь, прогиба плиты.

Это снижение теплоты гидратации также становится фактором в холодных погодных условиях, когда свежеуложенный бетон может быть более восприимчивым к замерзанию из-за более низких температур бетона, чем в противном случае, чтобы защитить плиту. Более тонкие плиты также более склонны к растрескиванию в раннем возрасте из-за нагрузок на опалубку и повторной опалубки, типичных для быстрых строительных циклов.

Заключение
Выбор наиболее подходящей толщины плиты является важным аспектом проекта железобетонных плоских плит. Современные методы проектирования и наличие программного обеспечения для конечных элементов предоставляют полезные инструменты для быстрой и эффективной оценки систем с плоскими пластинами.

Инженер-проектировщик должен оценить возможность уменьшения толщины плиты сверх предписанных пределов, предусмотренных кодексом, и должен сообщить владельцу и проектной группе о последствиях этого ( e.г. дополнительное армирование, требования к деталировке соединений, вопросы согласования и т. Д.). Как уже упоминалось, у уменьшения проектной толщины плиты есть множество плюсов и минусов, и каждый из них необходимо оценить, чтобы прийти к наиболее правильному выводу.

DimitriP Димитри Папагианнакис, ЧП, присоединился к Simpson Gumpertz & Heger (SGH) в 2011 году с почти десятилетним опытом проектирования конструкций. Зарегистрированный профессиональный инженер в Нью-Йорке и Нью-Джерси, его работа включает проектирование новых строительных конструкций и подразделений, а также реконструкцию, переделку, ремонт и исследования существующих зданий.С ним можно связаться по адресу [email protected]

.

Абсолютные требования к стальным конструкциям, бетону и фундаменту

Конструкции

Absolute Steel предназначены для крепления к бетонному основанию или плите, либо непосредственно к земле.

СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ ДЛЯ ЗОН ХОЛОДНОЙ ПОГОДЫ: Конкретные применения, описанные ниже, не учитывают требования к линии замерзания. Если вы живете в районе с очень холодными зимами и морозной линией, бетонные основания должны быть глубже, чем показано на рисунке. Местные строительные власти могут предоставить информацию о требованиях к линии замерзания в вашем районе.

Подготовка площадки — для получения информации о подготовке площадки щелкните здесь.

Монтаж бетонной плиты

Размер перекрытия

Ваша плита должна быть шириной , что и ваше здание, и на 2 дюйма длиннее . Например, если вы приобрели здание шириной 20 футов и длиной 40 футов, ваша плита должна быть шириной 20 футов и длиной 40 футов 2 дюйма.

Толщина плиты

Ваш пол должен иметь толщину не менее 4 дюймов. Прочность бетона должна составлять минимум 2500 фунтов на квадратный дюйм, с добавлением арматуры из волокнистой сетки на заводе серийного производства арматуры OR № 3 на 24-дюймовых центрах.

Если вы планируете припарковать больших тяжелых транспортных средств внутри (например, грузовики или большие дома на колесах), вам следует подумать о том, чтобы сделать плиту толщиной 6 дюймов и использовать бетон под давлением 4000 фунтов на квадратный дюйм.

Обязательно выпилите компенсационные швы в плите в течение соответствующего времени после заливки или затертите компенсационные швы на этапах отделки бетона.

Для оценки мы можем сказать вам, что в нашем районе (Феникс, штат Аризона) стоимость 4-дюймовой плиты составляет около 4 долларов.50 за квадратный фут. Цены в вашем районе могут быть разными.

Требования к опорам

Одновременно с заливкой плиты необходимо также залить опор по периметру , как показано ниже. Это называется монолитной плитой или монолитной плитой .

Опоры по периметру должны быть 12 дюймов в ширину и 12 дюймов в глубину. (Глубже, если вы боретесь с линией инея). Вы можете включить толщину плиты 4 дюйма в общую глубину 12 дюймов; другими словами, опора будет выступать на 8 дюймов ниже плиты.Как показано на подробных чертежах, для ваших опор также потребуются сплошные участки арматурного стержня №4 сверху и снизу.

В нашем районе опоры этого типа будут стоить приблизительно 16,50 долларов за один линейный (ходовой) фут.

Монтаж на грунте с бетонными кессонами

Если вы решите построить свою конструкцию на расчищенном и выровненном основании, а не на бетонном фундаменте, вам все равно потребуется обеспечить бетонное анкерное крепление в виде кессонов .Другими словами, вам нужно будет выкопать ямы для столбов диаметром примерно 10 дюймов и глубиной 30 дюймов через каждые пять футов по длине здания. (Если вы приобрели каркасное здание размером 4 фута по центру, отверстия должны быть расположены на расстоянии четырех футов друг от друга.) Каждое отверстие будет заполнено бетоном, чтобы сформировать кессон .

Рытье ямок под столбы лучше всего производить с помощью шнеков или экскаваторов, которые обычно можно приобрести в компаниях по аренде инструментов или оборудования. После того, как ваши кессона отверстие вырыто и базовые рельсы структуры в раскладывают, поместите анкер в каждом отверстии (крепится к основанию рельсу, как описано в инструкциях буклета) и заполнить отверстие бетона.

НАПОМИНАНИЕ: В вашем районе могут быть дополнительные требования к линии замерзания, , что потребует сделать ваши опоры или кессоны глубже, чем указано здесь. Ваш местный строительный орган может предоставить вам информацию по этому поводу.

Крепление к земле с помощью зажимов заземления MR 68


Нажмите здесь, чтобы получить мгновенную цену СЕЙЧАС!

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237
с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по аризонскому времени с понедельника по пятницу.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
