Толщина бетона в гараже: Толщина бетонного пола в гараже

требования по нормативам, какие должны быть значения для стяжки, что будет, если нарушить параметры заливки

При отделке помещения гаража важно предусмотреть качественное и надёжное покрытие пола, которое подразумевает устройство высокопрочной стяжки из бетона или армированной цементно-песчаной смеси.

Для нормальной эксплуатации напольного покрытия в гараже, необходимо соблюдать количество слоёв, рецептуру раствора, а также количество арматуры для укладки в стяжку.

Чтобы покрытие поверх грунтового основания или железобетонной плиты удовлетворяло всем эксплуатационным требованиям, необходимо соблюсти технологическую карту, приобрести необходимые строительные материалы, правильно уложить все слои, с учётом толщины бетонного пола в гараже, а также выполнить все нормативные требования при возведении конструкции рассматриваемой категории.

Содержание

• 1 Нормативное регулирование
• 2 Слои стяжки из бетона
• 3 Какие параметры должны быть?
  • 3. 1 Как контролировать показатели при заливке?
• 4 Последствия нарушения значений
• 5 Полезное видео
• 6 Заключение

Нормативное регулирование

Стяжка пола гаража – это ответственная конструкция, которая выполняет функции несущего основания, а также ограждающего элемента для выравнивания поверхности плиты перекрытия перед укладкой чистового пола. Прежде чем заливать пол нужно ознакомиться с нормами. Требования к бетонной мокрой, либо полусухой стяжке устанавливаются следующими нормативными документами, действующими на территории РФ:

• СП 29.13330.201.1 Полы.
• ГОСТ 13087-2018. Бетоны. Методы определения истираемости.
• СП 71.13330.2017. Изоляционные и отделочные покрытия.
• СП 63.13330.2018. Бетонные и железобетонные конструкции.
• ГОСТ 31489-2012. Оборудование гаражное. Требования безопасности и методы контроля.

Каждая производственная компания, которая выпускает пескобетон или готовую смесь для стяжки пола, разрабатывает собственные ТУ на основании документов, перечисленных выше.

Все опытные образцы от каждой партии товара подвигаются испытаниям, согласно уставленным регламентам, после чего, на основании протоколов, изготовитель получает сертификат соответствия, что гарантирует высокое качество товара.

Слои стяжки из бетона

Бетонная или пескоцементная стяжка пола гаража, либо парковочного места, в зависимости от места её устройства и технологических требований к финишному покрытию, включает в себя следующие основные слои и конструктивные элементы:

• Уплотнённый грунт основания, либо железобетонная плита перекрытия, в случае устройства стяжки в многоэтажном отапливаемом, либо холодном паркинге.
• Выравнивающая стяжка из тощего бетона класса не более В7,5, предназначенного для фиксации последующих слоёв, повышающих эксплуатационные характеристики несущей и ограждающей конструкции.
• Обмазочная гидроизоляция типа «Техномаст», которая одновременно служит гидровставкой межу стяжкой и другими слоями ограждающей конструкции, обеспечивающими её энергоэффективность и влагонепроницаемость.
• Пароизоляция из полимерной мембраны толщиной до 80 – 120 мкм, которая препятствует образованию конденсата от отапливаемого помещения.
• Оклеечная гидроизоляция, предназначенная для защиты смежных помещений от случайных протечек, а также пространство гаража при сезонном подъёме уровня грунтовых вод.
• Теплоизоляционные плиты из экструдированного пенополистирола плотностью от 35 кг/м³ и более, которые укладываются поверх гидроизоляцией с фиксацией «в замок» и последующим устройством монтажной пены в стыки.
• Арматурная сетка из стальных или композитных прутков с ячейкой от 50 х 50 мм до 200 х 200 мм, обеспечивающих нормальную работу конструкции на растяжение или на изгиб.
• Бетонная или цементно-песчаная стяжка требуемой толщины, которая служит надёжным основанием под чистовое покрытие пола гаража.
• Тонкий слой наливного пола с полимерными добавками толщиной 5 – 10 мм, который необходим для снижения коэффициента пористости основания и выравнивания поверхности цементно-песчаной смеси для устройства чистового покрытия, как правило, наливной мастики с абразивами или керамогранитной плитки.
• В некоторых случаях допускается шлифовка, затирка или ожелезнение цементно-песчаной стяжки, при условии, что при её изготовлении использовался цемент марки не менее, чем М400 или М500, а также полимерные добавки – эпоксидные смолы и гидрофобизаторы.

Окончательное количество слоёв в стяжке из бетона или цементно-песчаной смеси зависит от требований проектной документации, а также от таких параметров, как эксплуатационные требования к помещению и характера технологического процесса в данном эксплуатируемом пространстве.

Какие параметры должны быть?

При устройстве стяжки из тяжёлого, лёгкого бетона или цементно-песчаной смеси, вне зависимости от содержания и количества модифицирующих добавок, необходимо соблюдать количество слоёв, а также их минимальную, оптимальную и максимальную толщину, а именно:

• Минимальная толщина стяжки из тяжёлого бетона или цементно-песчаной смеси без армирования должна быть не менее 40 мм. Данная величина обуславливается отсутствие сквозных усадочных трещин при твердении пластичного материала.
• Минимально допустимая толщина стяжки, при условии укладки арматурной сетки, составляет от 50 – 60 мм, та как защитный слой арматуры должен быть не менее 10 – 15 мм от грани конструкции.
• Оптимальная толщина стяжки, при которой достигается самая высокая прочность и другие физико-механические характеристики конструкции, составляет от 70 до 100 мм, при условии укладки в нижний слой арматурной сетки. При выборе данного параметра, достигается максимальна прочность и несущая способность конструкции при работе под внешними нагрузками.
• Предельно допустимая толщина мокрой или полусухой стяжки составляет 150 мм. В случае необходимости превышения данного показателя, рекомендуется разбить всю конструкцию на 2 и более слоёв с выжиданием полимеризации и частичного набора прочности каждого из них. Толстая стяжка в гараже устраивается, в случае необходимости прокладки под бетонной плитой инженерных коммуникаций – канализации, дренажа, тёплого пола и другой трубной, либо кабельной продукции.
• Толщина наливного пола поверх основной стяжки составляет от 5 до 25 – 20 мм. Данная величина обуславливается дороговизной самонивелирующегося материала, а также средней величиной дефектов новой стяжки от 5 до 10 мм.
• Мощность утеплителя составляет от 50 до 100 мм, в зависимости от теплотехнического расчёта конструкции, а также от наличия дополнительных требований к плавающей стяжке, либо к обеспечению звукоизоляции помещения.
• Толщина 1 слоя гидроизоляции должна быть не более 5 мм, 2 слоёв – 10 мм, соответственно.
• Пароизоляционная плёнка, вместе с обмазочной герметичной основой составляет не более 1 – 2 мм.
• Защитная или выравнивающая стяжка, как правило, выполняется с мощностью 30 мм.
• Под полами по грунту также устраивается послойной уплотнённая песчано-гравийная подушка, величина которой зависит от инженерно-геологических условий под пятном застройки, а также от требований проекта. При высоком качестве несущего основания, толщина подушки не превышает 200 мм. В случае замены основания с углублением корыта между стенками фундамента, толщина каждого слоя, который подвергается уплотнению до степени 0.95, должна быть не более 250 мм.

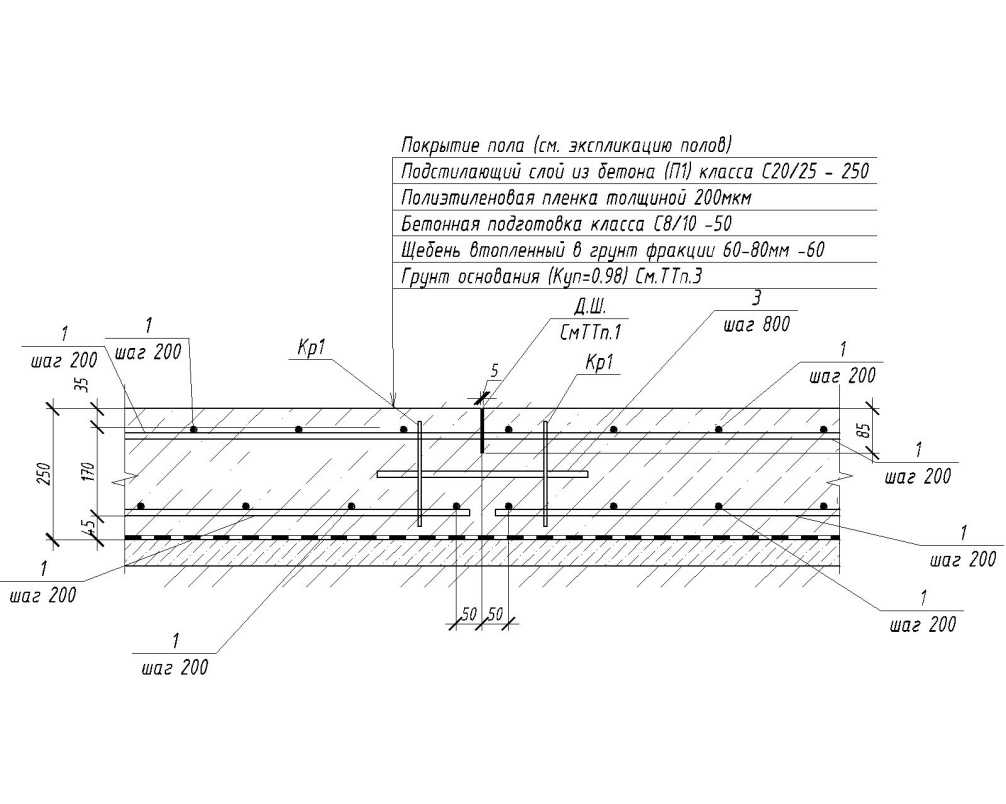

В архитектурном проекте проектировщик отображает графическое изображение сечений по пирогам и узлам полов, указывая состав ограждающей конструкции, технических характеристик каждого пласта, а также обоснование всех габаритов каждого нового слоя.

Как контролировать показатели при заливке?

Толщина каждого слоя стяжки – важнейшая величина, и её нужно контролировать, во избежание нарушения высотной отметки чистого пола, от которой зависит свободная высота помещения, а также возможность въезда автомобиля в бокс через ворота. Для контроля толщины и порядка слоёв в стяжке пола гаража, требуется выполнение следующего алгоритма:

• Точное следование чертежам рабочего проекта с соблюдением высоты каждого слоя стяжки в гараже.
• Проверка высотной отметки каждого слоя с помощью лазерного нивелира – подготовка исполнительной съёмки ответственных конструкций.
• Нанесение отметок на стене гаража с использованием лазерного уровня с предварительным указанием мощности слоёв.
• Замер высоты гаража в свету после устройства стяжки, с последующим подсчётом разницы, которая позволяет быстро вычислить толщину конструкцию на каждом этапе её возведения.

В случае, если мастер пренебрегает необходимостью контроля высоты каждого слоя и стяжки в целом, существует риск возникновения неоправданных расходов, в частности, демонтажа конструкции, корректировки въездных ворот, либо изменение высоты устройства лёгкой крыши гаражного бокса.

Последствия нарушения значений

При нарушении толщины слоёв при устройстве стяжки гаража, возможно наступление следующих негативных последствий

• Расслоение и разрушение стяжки во время эксплуатации под всеми действующими постоянными или временными нагрузками.
• Риск капиллярного подсоса влаги из грунта, либо затопления смежных помещений.
• Невозможность задания уклона для стока воды и организации трапа.
• Недостаточно жёсткая конструкция при работе на упругом основании из пенополистирольных плит утеплителя.
• Некорректная работа плавающей стяжки.
• Недостаточная величина грунтовой подушки, что приводит к осадкам бетонной стяжки под нагрузками и собственным весом.
• Присутствие дефектов на стяжке при недостаточной мощности слоя наливного пола.
• Возникновение усадочных трещин при твердении смеси.
• Недостаточный защитный слой для арматурной сетки.

Чтобы не допустить ошибок и избежать последствий, описанных выше, перед устройством стяжки гаража, помимо точного следования рабочему проекту, а также выбора качественных материалов и соблюдения технологической карты, следует ознакомиться с мастер-классами от профессионалов, которые нередко делятся своими видео роликами в публичном доступе.

Полезное видео

Дополнительно о толщине стяжки:

Заключение

Толщина бетонного пола в гараже – это важнейший объёмно-планировочный показатель, от величины которого зависит как прочность покрытия, подвергающегося интенсивной эксплуатации, так и удобство использования помещения для хранения автомобиля.

Слои стяжки в гараже состоят из грунтовой подушки, выравнивающего пласта, пароизоляции, гидроизоляции, пенополистирольных плит, черновой несущей конструкции из бетона, а также из наливного пола и чистового покрытия. Для каждого из описанных слоёв существует понятие минимальной, оптимальной и предельно допустимой толщины.

Данных показателей нужно обязательно придерживаться, чтобы избежать наступления негативных последствий, которые могут привести к необходимости восстановления или полной замены бетонной стяжки, а также вынужденным доработкам помещения гаражного бокса.

Толщина бетонной стяжки для разных конструкций — CemGid.ru

CemGid.ru — бетон, цемент, фундамент, армирование, арматура

бетон, цемент, фундамент, армирование, арматура, пескобетон

Стяжка выполняет функцию основания под декоративное покрытие пола или сама служит финишной поверхностью при упрочнении специальными сухими смесями. Чтобы готовая площадка выдержала эксплуатационные нагрузки в течение как минимум гарантийного срока, требуется расчет толщины каждого слоя пирога. Например, укладка пола по грунту выполняется в 7 шагов.

Оглавление:

1. Платформа в гараже
2. Устройство теплого водяногопола
3. Бетонирование отмостки
4. Схема пирога пола

Особую роль играет толщина бетона, которая определяется в зависимости от нескольких факторов:

• характера нагрузок в помещении;
• типа грунта;
• перепада высот;
• вида перекрытия объекта.

Чтобы выбранная высота стяжки оставалась на одном уровне, перед началом работ на площадке устанавливаются маяки – для этого обычно используются длинные рейки бруса. За ориентир в помещении берется наивысшая точка основания, от которой и производится последующее выравнивание по стенам с помощью лазерного уровня. Для закрепления конструкции применяются гипсовые (алебастровые) строительные растворы. Чтобы гарантировать полу должную прочность и долговечность, при любых условиях принято соблюдать чистовой слой толщиной 5 см как минимум.

Вас также может заинтересовать статья Руководство по строительству фундамента для гаража.

Устройство платформы под авто в гараже

Толщина бетонного пола в гараже должна быть достаточной, чтобы выдержать нагрузку легкового автомобиля. Перед определением оптимальной высоты слоя раствора и началом работ важно обратить внимание на следующие нюансы:

1. Пол будет регулярно подвергаться воздействию химических веществ, что неизбежно при эксплуатации машины и самостоятельном техническом обслуживании.
2. Большая вероятность механических повреждений поверхности – сколов, трещин, деформации.
3. Избыточная влажность. Пол под автомобилем не может быть всегда сухим даже в помещении. Зимой или в сырую погоду попадание влаги в гараж на колесах и подкрыльниках – явление естественное.
4. Риск преждевременного износа верхнего слоя ввиду достаточно агрессивной эксплуатации и постоянных динамических и статических нагрузок.

Средняя толщина стяжки в помещении под легковой автомобиль – 10 см, если бетонирование производится составом марки B22,5. Когда требуется экономия материалов или технически невозможно залить 10 см смеси, допускается укладка высотой 7 см. Но при этом уже используется класс B25 как минимум. Также важен устойчивый грунт и довольно плотная трамбовка предыдущих слоев.

Гаражный пол представляет собой монолитную бетонную плиту, чаще всего армированную. Раствор должен быть залит полностью за один прием, чтобы позже целостность площадки не была нарушена в месте стыка.

При соблюдении условий на всех этапах готовая платформа прослужит более 10 лет без необходимости крупных ремонтных работ.

Толщина бетона под теплый водяной пол

Утепление пола включает в себя и укладку теплоизоляционного слоя в конструкцию стяжки. Одна из самых надежных систем – водяной подогрев. Устройство основания со встроенным отоплением требует подбора оптимальной толщины, чтобы получить максимальный КПД и постоянные эксплуатационные нагрузки.

В зависимости от материалов, используемых в работе, слой может иметь разные показатели высоты:

1. Если для усиления используется армирующая сетка, пласт раствора составит около 7 см высотой.
2. Минимальные показатели толщины составляют 2-3 см. В этом случае конструкция не предполагает дополнительного усиления арматурой, а выравнивание поверхности производится специальными самонивелирующимися смесями.

Толщина отмостки

Бетонирование отмостки требует наличия уклона порядка 5-7° и представляет собой не монолитную плиту, а участок, залитый в несколько приемов. Подобная тактика позволяет избежать разрушения вследствие проседания грунта. Чтобы защитная отмостка вокруг гаража получилась долговечной и износостойкой, ее толщина должна быть от 5 до 10 см.

Гараж должен быть полностью защищен от проникновения талых и дождевых вод, и в этом случае монтаж отмостки с армированием является самым надежным вариантом.

Принципы устройства бетонного пола

Оптимальными параметрами считаются следующие:

• высота песчаной подушки составляет не менее 5 см;
• щебень – 10 см;
• основание в помещении для легковой машины (или другой не превышающей ее по массе техники) – 10 см.

Суммируя все показатели, получаем среднюю глубину котлована – 25 см, плюс слой гидроизоляции и теплоизоляции.

Именно щебень даст полу характерную плотность и прочность. Округлая форма гравия, используемого в строительных работах, не позволяет качественно утрамбовать основу. Это может вызвать разрушение даже надежно армированной платформы. Щебень берется мелкой и средней фракции. По окончании производится нарезка швов во избежание усадки и возникновения трещин.
