Толщина армопояса под плиты перекрытия: Армопояс под плиты перекрытия: толщина и высота

Армопояс под плиты перекрытия: толщина и высота

Армопояс под плиты перекрытия создается с целью укрепления конструкции сооружения, повышения прочностных характеристик несущих стен, распределения общего давления крыши на стены и фундамент, устранения негативных последствий проседания грунтов, воздействия внешних деформирующих нагрузок (ветер, сдвиги грунта, суточные и сезонные колебания температуры, осадки и т.д.).

На уровень прочности всего здания и актуальное сопротивление влияют: толщина и высота армопояса, марка бетона и свойства металлических элементов, конструктивные особенности каркаса, правильность выполнения работ и соблюдение всех норм и стандартов.

Содержание

• 1 Конструкция армопояса
• 2 Из чего изготавливается армопояс
• 3 Высота и толщина армопояса
• 4 Когда необходимо усиление строительных конструкций армированным поясом
• 5 Армопояс под сборными и монолитными железобетонными перекрытиями
• 6 Готовимся сделать армированный пояс под плиты перекрытия: стройматериалы и инструменты
• 7 Технология сооружения армированного пояса (главные этапы)
• 8 Какие материалы для опалубки можно использовать
• 9 Монтаж арматуры
• 10 Как необходимо залить бетон
• 11 Утепление армопояса
• 12 Заключение

Конструкция армопояса

Монолитный пояс под плиты перекрытия создается для сглаживания нагрузок от веса крыши, межэтажных панелей на капитальные стены (их торцевую плоскость). Таким образом удается распределить нагрузку от плит перекрытия наиболее оптимально, добившись прочности всей конструкции.

Планирование конструкции включает:

• Определение конструкционного типа
• Подбор оптимального диаметра арматуры, шага сетки, количества слоев – мощность должна быть тем больше, чем менее прочные материалы используются в кладке стен (так, для облегченных плит перекрытия можно брать не очень мощный пояс)
• Просчет размеров в соответствии с площадью, конструкционными особенностями
• Определяется толщина армопояса – обычно равна толщине стен

По месту использования армопояс может быть:

1. Ростверк – является опорой для фундамента, выполняется в специальной траншее на глубине, выбранной в соответствии с весом, этажностью, размерами и другими характеристиками здания.

2. Цокольный – создается под всеми несущими стенами для распределения нагрузки на фундамент, высота равна 20-40 сантиметрам, по ширине равен толщине стен, выполняется арматурой 12 миллиметров, прокладывается гидроизоляцией.

3. Межэтажный армированный пояс под плиты перекрытия – устанавливается после каждого этажа, укрепляя стены и повышая жесткость, не допуская разъезжания и деформаций, распределяя равномерно нагрузку.

4. Разгрузочный – под кровлю, упрощает создание стропильной системы, закрепляет мауэрлат на стене, ровняет их по горизонтали, распределяет вес крыши на весь периметр, не допуская точечной нагрузки.

Из чего изготавливается армопояс

Рассматривая данный вопрос, необходимо учесть подготовительные работы и саму конструкцию. На этапе подготовки понадобится опалубка. Для сооружения разборной опалубки используют строганную древесину в виде специальных щитов, стационарная же конструкция обычно создается из полистирола. В данном случае важно обеспечить герметичность и жесткость опалубочной конструкции, поэтому материалы нужно подбирать тщательно.

Армирование арматурой осуществляется с использованием таких материалов:

1) Бетонный раствор, замешанный из цемента марки М400 и выше.

Раствор готовят по стандартному рецепту из песка, щебня, цемента. Бетонирование выполняется за один раз, с обязательным уплотнением вибратором для устранения воздушных полостей внутри плиты.

2) Стальные стержни диаметром 8-10 миллиметров с рифленой поверхностью. Прутья режут по нужным размерам, связывают специальной вязальной проволокой в жесткий каркас. Обычно конструкцию составляют из четырех прутков, расположенных продольно и связанных поперечными кусками проволоки нужного размера диаметром 6 миллиметров. Сетка выполняется с квадратными ячейками, величина которых зависит от диаметра используемой арматуры и расчетов.

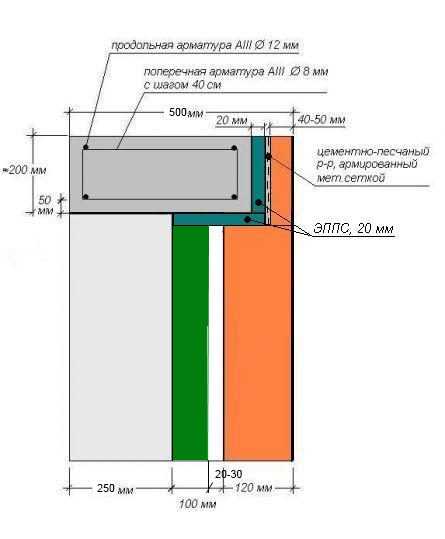

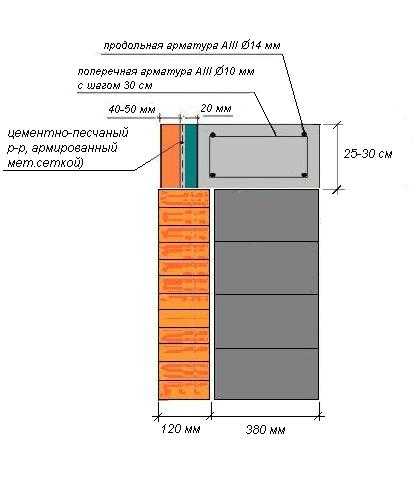

Высота и толщина армопояса

При создании армированного пояса квадратного сечения обычно его высота равна его же толщине. Прямоугольные конструкции предполагают, что высота превышает ширину в 1. 6 раза.

Ростверк должен быть высотой 30-50 сантиметров, для мягкого неустойчивого грунта увеличивают до 80 сантиметров, иногда до 100. Высота армопояса под плиты перекрытия цокольного типа должна составлять 20-40 сантиметров, межэтажного – около 40 сантиметров.

Толщина упрочняющего контура должна быть равной ширине несущих стен сооружения. Хотя, в некоторых случаях технология позволяет уменьшать толщину пояса, беря 0.7-0.8 толщины стен (если в строительстве зданий используются толстые легкие блоки).

Когда необходимо усиление строительных конструкций армированным поясом

Армпояс может понадобиться для реализации таких задач: повышения прочности несущих стен, создания ровного основания для установки межэтажных панелей, равномерного распределения разных типов нагрузок, предотвращения деформации стен, уменьшения негативного воздействия на здание внешних факторов, обеспечения максимальной устойчивости конструкции, увеличения запаса прочности.

Когда обязательно нужно создавать армопояс:

• При многоэтажном строительстве, где это предписывается строительными нормами
• При возведении стен из пористых материалов (газобетон, шлакоблок), которые могут сминаться и разрушаться
• Если строительство осуществляется на слабых грунтах и есть вероятность осадки – монолитный пояс выполнит роль стяжки и не позволит появиться трещинам
• Когда фундамент мелкозагублен или выполнен из сборных блоков
• Дом строится в сейсмоактивной зоне

Избежать необходимости обустраивать железобетонный пояс можно в случаях, если капитальные стены возводятся из кирпича или блока с хорошими прочностными характеристиками, а фундамент заливается ниже уровня точки промерзания грунта. В остальных же случаях вопрос о том, нужен ли армопояс под монолитное перекрытие, не поднимается вообще: контур усиления становится обязательным элементом сооружения.

Армопояс под сборными и монолитными железобетонными перекрытиями

В данном случае контур значительно повышает нагрузочную способность стен, построенных из блоков с ячеистой структурой, устраняя проблемы, вызванные пористостью бетона и нестойкостью его к деформациям.

Кроме того, такой вид упрочнения конструкции защищает коробку здания от растрескивания, сглаживает воздействия резких перепадов температур, существенно увеличивает срок службы кладки. Усиление из арматуры и бетона связывает в единый силовой контур всю коробку сооружения и плиты перекрытия, что очень важно.

Готовимся сделать армированный пояс под плиты перекрытия: стройматериалы и инструменты

Для заливки монолитного армирующего пояса необходимо просчитать расход и закупить такие материалы: фанера и строганные доски (либо полистирол в листах) для опалубки, все компоненты для бетонного раствора (гравий или щебень, цемент, песок), стальная арматура для самой конструкции и вязальная проволока для ее сборки, полиэтиленовая пленка (герметизирует опалубку), крепежные изделия (гвозди, шурупы, саморезы) для сборки опалубочной конструкции.

Инструменты, которые могут понадобиться в работе:

• Бетономешалка для приготовления бетонной смеси
• Ручной крючок для вязки арматуры
• Болгарка + круг по металлу для резки стальных стержней
• Отвес + строительный уровень для замеров
• Приспособление для гибки арматуры – если используются прутья увеличенного диаметра

Технология сооружения армированного пояса (главные этапы)

• Подготовка основания, нарезка заготовок для опалубочной конструкции
• Сборка опалубки из выбранного материала
• Нарезка прутьев в соответствии с заданными размерами и в нужном количестве
• Сбор каркаса – вязка прутьев проволокой
• Приготовление бетонного раствора
• Заполнение раствором опалубки – в один заход желательно, утрамбовка вибратором или вручную для удаления воздушных полостей
• Поливание бетона водой методом разбрызгивания, чтобы избежать появления микротрещин
• Разборка опалубки после застывания бетона

Для домов, которые строятся из кирпича, возможно создание пояса из этого материала. Сооружается контур в процессе кладки стен, конструкция соответствует особенностям здания. Для кирпичного пояса формировать опалубку не нужно, так как арматура прямо на кирпич кладется. В случае использования сетки нужно выбирать листы с толщиной прутьев минимум 5 миллиметров.

Какие материалы для опалубки можно использовать

Первым этапом, который предполагает армирование армопояса под плиты перекрытия, является создание опалубки. Ширина равна размеру стены, толщина – около 30 сантиметров. Чаще всего используют строганную древесину толщиной 2 сантиметра, скрепляя доски саморезами за 5 сантиметров до верха стены, дополнительно укрепляя каждые 100 сантиметров или чаще.

Боковую окантовку фиксируют планками или резьбовыми шпильками. Доски должны закрепляться горизонтально по уровню, герметично, надежно.

Также используют влагостойкую фанеру, пропитав ее предварительно отработанным маслом, что облегчит монтаж. Плиты экструдированного полистирола чаще всего выбирают для обустройства теплоизолированой опалубки.

Монтаж арматуры

Железобетонную ленту выполняют с определенной последовательностью работ: сначала нарезаются прутья, потом они укладываются на фиксаторы или подкладки вдоль опалубки, связываются проволокой (это нижний слой), на них устанавливаются поперечные стержни и крепится верхний слой. После элементы скрепляются проволокой или резьбовыми шпильками.

Обычно применяют обязательно ребристые пруты диаметром 12 миллиметров, собирая из них параллелепипед или лесенку. Но лучше для первого слоя брать 12, для второго – 6 миллиметров, для поперечного крепления – 10. Каркас поперечный можно приварить в центре и по краям, а весь объем прутьев связывать.

Каркас обязательно должен быть утоплен в бетонном растворе на несколько сантиметров, отступ от краев составляет 5 сантиметров. Вязальная проволока может быть минимального диаметра, так как ее толщина не влияет на прочность несущих внешних или внутренних конструкций, но ощутимо увеличивает время и средства на выполнение работ.

Когда готовы оба слоя сетки, они укладываются, по краям и в центре свариваются между собой, создавая каркас с квадратным или прямоугольным сечением. Этот этап работ лучше выполнять в опалубке, чтобы потом не пришлось транспортировать деталь, большой вес которой ощутим.

В процессе сбора деталей в единую сетку сварка не используется – достаточно выполнить нахлест в 20-30 сантиметров между частями. Вся конструкция должна быть ровно расположена внутри опалубки, для измерений применяют строительный уровень.

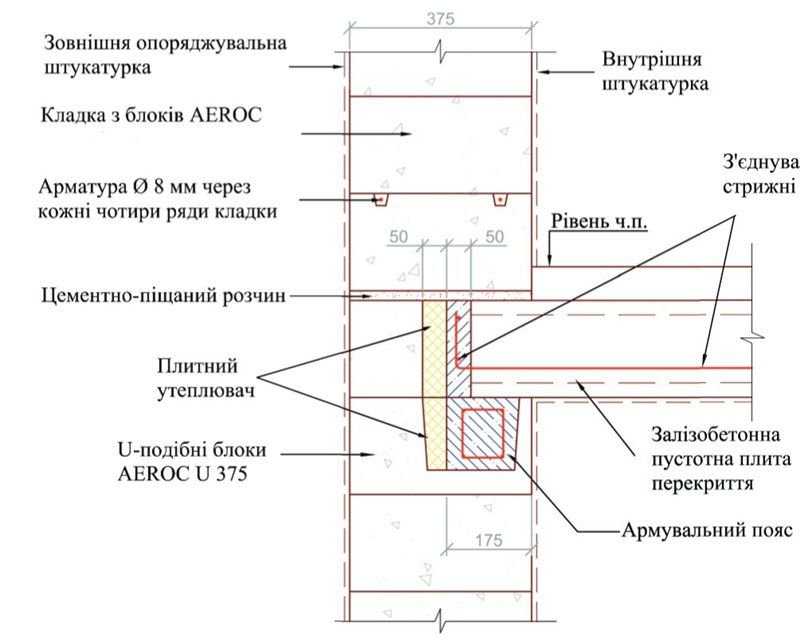

Если арматура укладывается в полистиролбетонные или другие блоки, то предварительно делают штроборезом канавки, их очищают от пыли, смачивают, заливают мягко замешанным бетонным раствором либо клеем. Потом укладывают металлические рифленые прутья диаметром 8 миллиметров в штробы, убирают излишки клеящего состава, продолжают процесс строительства.

Как необходимо залить бетон

Для заливки монолитного каркаса используют бетонный раствор, придерживаясь рецепта: 5 частей гравия, 3 части песка, 1 часть цемента, полное смешивание сухих компонентов, постепенное добавление воды до получения густого раствора.

Этап выполняют за один заход, заранее приготовив нужный объем смеси. В процессе заполнения опалубки обязательно нужно удалять пустоты вибратором или штыкованием, проверять уровнем горизонтальность, устраняя перепады. Потом нужно аккуратно спланировать поверхность и покрыть полиэтиленовой пленкой.

В процессе застывания обязательно периодически увлажнять путем разбрызгивания. Застывает бетон в течение 3-5 дней, на него уже можно будет укладывать плиты, заходя на 12 сантиметров на стены для надежности. Когда слой полностью застынет, можно демонтировать опалубку (но не ломать) гвоздодером или ломом.

Утепление армопояса

Контур усиления выступает проводником тепла, поэтому без правильного утепления будут появляться мостики холода, значительно ухудшающие теплоизоляционные характеристики. До начала проведения отделочных работ в оставшиеся после демонтажа опалубки выемки укладывают утеплитель.

Обычно утепление создают на высоту пояса по всему фасаду. В двухэтажных строениях, если пояс есть между первым и вторым этажами, в том числе после второго этажа под мауэрлат, по фасаду создают два утепляющих пояса.

Чаще всего используют пенопласт толщиной 8 сантиметров марки ПСБ-С 25, высоту утеплительного контура рассчитывают так: 15 сантиметров + высота арматурного пояса + 15 сантиметров, крепя утеплитель ниже и выше линий контура на указанное расстояние.

Чтобы сделать слой теплоизоляции долговечным, в верхней части обустраивают отлив с капельником, который будет отводить талую и дождевую воду от упрочняющего контура. Размещается отлив с уклоном от стены, выполняется из листовой оцинкованной стали и покрытием из полиэстера. Крепят путем пропила над поясом утепления, заводят верхний край, потом герметизируют и закрепляют с шагом от 30 сантиметров.

Заключение

Правильно выполненный армопояс является обязательным элементом любого здания, обеспечив его длительный срок эксплуатации за счет повышения прочностных характеристик всей конструкции. Верно просчитанные параметры помогут создать соответствующий конкретным параметрам и нормам, условиям эксплуатации контур усиления, оптимизировав расходы и трудозатраты. При условии тщательного изучения всех нюансов работы вполне возможно выполнить самостоятельно.

из чего делают, устройство и виды

Дата: 24 сентября 2018

Просмотров: 5701

Содержание

• Устройство армопояса
• Виды армопоясов
• Из чего делают армопояс

Большая высотность зданий, тяжелые плиты перекрытия, сложная стропильная система — все это создает большое давление на стены. От неравномерной нагрузки они могут лопнуть или деформироваться, что сделает строение непригодным для эксплуатации. Чтобы повысить прочность конструкции, делают железобетонный армопояс. Он необходим для равномерного распределения давления на стены. В противном случае конструкция может деформироваться или разрушиться.

Для того чтобы дом, построенный собственными силами, был прочным и служил без проблем долгие годы, необходимо обеспечить жесткость конструкции и качественную связку стен

Устройство армопояса

Тяжелые плиты перекрытия нельзя укладывать непосредственно на стены. Это связано с тем, что в местах их крепления создается точечная нагрузка, во много раз превышающая допустимую. Получается, что материалы не рассчитаны на такое давление. Поэтому они проминаются и разрушаются. Поэтому сначала на стене делают армирующий пояс, для которого точечная нагрузка не является критичной. Железобетонную ленту заливают под все перекрытия, которые планируются: после фундамента, 1-го и 2-го этажа, перед возведением крыши.

Сначала на верхней части стен изготавливается опалубка для армопояса. Оптимальная толщина — 30 см. Ширина должна быть равна размеру стены. Как правило, для опалубки используют доски толщиной 2 см. Их крепят примерно за 5 см до верха стены. Чтобы опалубка не разъехалась под давлением бетона, её дополнительно скрепляют поперечинами через каждые 90–100 см. Можно их устанавливать и чаще. Это сделает деревянную конструкцию более прочной.

Когда опалубка готова, в ней собирают арматурный каркас. Оптимально применять прутья диаметром 12 мм. Они обладают достаточной прочностью. Из арматуры собирают лесенку или параллелепипед. Места пересечения скрепляют с помощью проволоки или сварки. Каркас должен быть полностью утоплен в бетоне, оптимальный отступ от краев — 5 см.

Монолитный армированный пояс равномерно распределяет давление по всему периметру стены и обеспечивает ровную поверхность для последующего перекрытия

Когда арматурный каркас готов, начинают заливать армопояс под плиты перекрытия. Эта операция должна быть выполнена за 1 прием, чтобы получилась непрерывная лента. Только в этом случае армопояс сможет качественно выполнять свои функции. Заливают его смесью цемента, песка и щебня. По мере заполнения опалубки нужно удалять пустоты методом штыкования.

Внимание! Если для крепления стропильной системы или перекрытый понадобятся шпильки, анкеры или арматура, их необходимо будет установить до заливки.

Через 3—5 дней бетон застынет. На готовый армопояс можно будет укладывать плиты перекрытия. Для надежности установки они должны заходить как минимум на 12 см на стены.

Когда лента будет готова, нужно будет её утеплить, чтобы предотвратить проникновение холода через более тонкий железобетон. Часто используют пенопласт или другие специальные материалы.

Виды армопоясов

В зависимости от того, где используется железобетонная конструкция, её особенностей, выполняемых функций, выделяют следующие виды армопоясов:

• ростверк;
• цокольный;
• межэтажный;
• разгрузочный.

По периметру стены строится опалубка, в которую монтируется металлическая арматура

Ростверки используют в качестве опоры, на которой будет стоять фундамент. Такой армопояс делают в специальной траншее. Глубина выбирается в зависимости от характеристик будущей постройки (веса, количества этажей и пр.).

Высота железобетонной ленты составляет 30—50 см. Если грунт мягкий, неустойчивый, то этот параметр увеличивается до 60—80 см, а в некоторых случаях — до 100 см. Ширина составляет 70—120 см. Для армирования используются прутья диаметром 12—14 мм. Армопояс кладут на подготовленную песчано-гравийную подушку. Вместо нее можно использовать и кирпич. Из-за большого объема заливку часто проводят в 2 этапа. Однако лучше, чтобы армопояс был изготовлен за 1 раз, не прерывался и был единым целым по всему периметру.

Цокольный пояс устанавливают под все несущие стены. Это уравняет нагрузку на фундамент. Высота в этом случае должна составлять от 20 до 40 см в зависимости от ожидаемой нагрузки. Цокольный армопояс под плиты перекрытия по ширине должен быть равен толщине стен. Армируется железобетонная лента арматурой (12 мм). Цокольный пояс необходимо проложить гидроизоляцией, чтобы избежать проникновения сырости внутрь строения.

Межэтажные ленты делают после каждого этажа. Пояса укрепляют стены, препятствуют разрушению материалов, делают конструкцию более жесткой и не позволяют ей разъезжаться, деформироваться и давать трещины. Также они равномерно распределяют нагрузку от плит перекрытия в местах их установки. Как правило, их изготавливают с помощью деревянной опалубки, как описано выше.

Разгрузочный пояс подводят под крышу. В этом случае конструкция значительно упрощает возведение стропильной системы. Такой пояс необходим для того, чтобы закрепить мауэрлат на стене, выровнять стены по горизонтали, а также равномерно распределить вес крыши по всему периметру, избегая точечной нагрузки.

Из чего делают армопояс

Как правило, укрепляющие ленты делают из железобетона, заливая его в опалубку. В этом случае готовят смесь из цемента, песка, щебня и воды. Консистенция должна быть умеренно густой, чтобы не вытекать из деревянных ограждений. Также возможно добавление клеевых составов для укрепления конечного материала и всей конструкции.

Однако в некоторых случаях встречаются кирпичные армопояса. Они хорошо укрепляют конструкцию. Их используют в тех случаях, когда вся постройка возводится из кирпича. Между рядами закладывают специальную сетку с толщиной прутьев не менее 0,5 см. Для такого пояса не нужна опалубка, так как арматуру кладут непосредственно на ряды кирпича.

Армопояса необходимы при возведении различных зданий и построек. Они позволяют перераспределить нагрузку и избежать деформации стен. При этом существуют различные виды, каждый из которых выполняет свои функции и имеет некоторые особенности возведения. Однако изготавливаются все армопояса по единому принципу.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
