ТОЧКА РОСЫ

11 Февраль, 2016



Часто задают вопросы о точке росы у стены утепленной эковатой. Для начала немного об этом явлении.
Точки росы – это когда, влага из воздуха превращается в воду, т.е. температура при которой выпадает конденсат. Это точка на стене снаружи, где-то в толще стены или на стене внутри. В зависимости от расположения точки росы стена или сухая, или мокрая внутри. Точка росы зависит от влажности внутри помещения и температуры воздуха внутри помещения.
1. Если внутри помещения температура +20 градусов, и влажность внутри помещения 60%, то на любой поверхности с температурой ниже +12 градусов выпадет конденсат.
Чем ниже влажность в помещении, тем точка росы ниже фактической температуры воздуха внутри помещения.
2. При температуре внутри помещения +20 градусов, и влажности внутри помещения 40%, то на любой поверхности с температурой ниже +6 градусов выпадет конденсат.
Чем выше влажность в помещении, тем точка росы выше и ближе к фактической температуре воздуха внутри помещения.


3. При температуре внутри помещения +20 градусов, и влажности внутри помещения 80%, то на любой поверхности с температурой ниже +16, 44 градусов выпадет конденсат.
Если относительная влажность составляет 100%, то точка росы совпадает с фактической температурой внутри помещения.
4. При температуре внутри помещения +20 градусов, и влажности внутри помещения 100%, то на любой поверхности с температурой ниже +20 градусов выпадет конденсат.

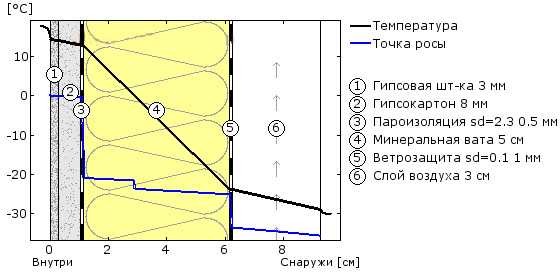

Точка росы в стене зависит от:
толщины и материала всех слоев стены,
температуры внутри помещения,
температуры снаружи помещения,

влажности внутри помещения,
влажности снаружи помещения.
Для того, чтобы точка росы была не на ваше стене, желательно утеплять ее снаружи.



УТЕПЛЕНИЕ СТЕН ЭКОВАТОЙ.


При утепление стен эковатой, стены дышат, надежно утеплены. Человек в таком доме чувствует себя комфортно.
И, так, точка росы – то место, где влага преобразовывается в воду, находится в утеплителе, не ложится на стены, и самостоятельно выводится, благодаря волокнистой структуре всего материала стены.

Почитайте еще


Михаил

Нашел сайт в интернете. Позвонил — быстро приехали, посчитали, все объяснили, и сделали на пять. Вообще эковата хорошая вещь, сперва хотел минвату, но передумал и не жалею! Дом должен быть экологичным С уважением, Михаил Валерьевич. Успехов!

Ринат

Покупали Эковату, привезли быстро, объяснили как с ним работать. Я доволен. Ринат Мидхатович с г.Кумертау

Ильнур и Гульназ Вильдановы

Эковата — очень хороший утеплитель. Мы теперь тоже убедились в этом. Спасибо Вам!

Ильнур и Гульназ

ТОЧКА РОСЫ

  Часто задают вопросы о точке росы у стены утепленной эковатой. Для начала немного об этом явлении. Точки росы — это …

11 Февраль, 2016

Подробнее…
АНТИКРИЗИСНОЕ ПРЕДЛОЖЕНИЕ ДЛЯ ЖИТЕЛЕЙ г.
МЕЛЕУЗ

ПОЗВОНИТЕ, ЗАПИШИТЕСЬ НА ЗАМЕР И ПОЛУЧИТЕ СКИДКУ НА УТЕПЛЕНИЕ ДОМА. ЗВОНИТЕ ПРЯМО СЕЙЧАС!!! 8-903-3522255 …

17 Декабрь, 2015

Подробнее…
Тепловизор

Обследуем дома тепловизором!!!

28 Январь, 2015

Подробнее…

ПЕНОПЛЭКС: на фасадах загородных домов

Содержание статьи:

Для каждого из нас дом является тем местом, где мы хотим чувствовать себя в полной безопасности независимо от того, бушует ли на улице вьюга или хлещет проливной дождь. Для того чтобы воплотить это желание в жизнь, необходимо своевременно позаботиться об утеплении собственного дома. В первую очередь это касается стен, которые являются одной из самых уязвимых частей любого здания.

Даже самые прочные стены подвергаются воздействию целого ряда разрушительных факторов. К числу этих факторов относятся и атмосферные осадки, и водяной пар, содержащийся в воздухе, и ветер, и перепады температур. Большая часть территории России находится в зоне суровых зимних климатических условий, когда столбик термометра зачастую опускается ниже отметки в -20 0С, а при такой температуре – и не нужно никого обманывать – деревянный брус толщиной даже 200 мм, будет не просто холодным, а ледяным. Именно поэтому деревянный брус является отличным конструкционным, но не лучшим теплоизоляционным материалом, не говоря уже о кирпиче, газосиликатных блоках, пенобетоне, газобетоне и тому подобных материалах. И если мы хотим жить в тепле и комфорте, утеплять дом просто необходимо.

Главная функция теплоизоляции любой конструкции – защита от нежелательного теплового обмена. Именно с этой точки зрения утеплять необходимо абсолютно любые стены: и деревянные и каменные.

Почему же делать это так уж необходимо? Да потому, что нежелательный тепловой обмен – это негативный процесс, причиняющий массу неудобств и ненужных расходов. Недостаточно надежная теплоизоляция стен приводит к тому, что дом теряет до 45 % своего тепла. А ведь это не только выкинутые в буквальном смысле слова деньги «в печь», это еще и холод зимой и невыносимая жара летом…

Кто-то будет утверждать, что в теплоизоляции стен его дома нет никакой необходимости, т.к. они очень толстые. Утверждение имеет право на существование, осталось только ответить на вопрос: зачем Вам это нужно? К чему эти колоссальные затраты на монументальные стены и не менее монументальный фундамент, чтобы эти стены поддерживать? Не приятнее ли потратить деньги на что-нибудь более полезное, чем сооружение крепостных стен, в которых нет никакой необходимости?

Грамотно выполненная теплоизоляция дома в целом и его стен в частности – это не только уют и комфорт в помещении любое время года, но и способ реальной экономии средств в течение всего срока службы здания.

Однако, для того, чтобы теплоизоляция могла эффективно выполнять свою главную функцию – защиту от нежелательного теплового обмена, необходимо пользоваться эффективными теплоизоляционными материалами, в противном случае, все усилия могут оказаться напрасной тратой времени, нервов и денег.

На сегодняшний день одним из самых удобных и практичных материалов, позволяющих эффективно решать проблему теплоизоляции зданий на протяжении всего срока их службы, является теплоизоляция ПЕНОПЛЭКС®. Являясь теплоизоляционным материалом нового поколения, ПЕНОПЛЭКС® обладает целым рядом очевидных преимуществ по сравнению с теплоизоляционными материалами «вчерашнего дня» — стекловатой, минеральной ватой.

Необходимая толщина утеплителя определяется значением коэффициента теплопроводности, это самый важный показатель любого теплоизоляционного материала (см. таблицу 1):

1. Экономия расходов на теплоизоляцию зданий – низкая теплопроводность.

Необходимая толщина утеплителя определяется значением коэффициента теплопроводности, это самый важный показатель любого теплоизоляционного материала (см. таблицу 1):

Тип теплоизоляционного материала

Коэффициент теплопроводности в лабораторных условиях Вт/м · 0С (при 25±5 0С)

Коэффициент теплопроводности в условиях эксплуатации «А» (сухой климат)

Коэффициент теплопроводности в условиях эксплуатации «Б» (влажный климат)

Теплоизоляция ПЕНОПЛЭКС® 0,031 0,031 0,032
Минеральная вата
0,037 0,042 0,045

Таблица 1. Коэффициенты теплопроводности различных теплоизоляционных материалов
в лабораторных и реальных условиях

С практической точки зрения данные из таблицы означают, что для утепления наружной стены любого здания понадобится меньший объем материала

ПЕНОПЛЭКС® примерно в 1,5 раза меньше требуемой толщины минеральной ваты – а это существенная экономия жилого пространства и, что не менее важно – Ваших финансовых ресурсов.

2.Отсутствие конденсата – отсутствие водопоглощения

Показатель водопоглощения характеризуется количеством воды, которое поглощает сухой материал при контакте с влагой (см. таблицу 2). Чем больше влаги способен накопить теплоизолятор, тем хуже будет его теплоизоляционная способность, т.к. вода очень хорошо проводит тепло.

Таблица 2.Водопоглощение за 24 часа и за 28 суток

Тип теплоизоляционного материала

Водопоглощение в % по объему за 24 часа, не более

Водопоглощение в % по объему за 28 суток, не более

Теплоизоляция ПЕНОПЛЭКС® 0,4 % 0,5 %

Поясним, что влага чаще всего попадает в утеплитель либо вследствие её капиллярного подсоса стенами здания через фундаменты, либо она конденсируется в утеплителе за счет различного температурного и влажностного режима внутри и снаружи здания (точка росы).

Рис. 1. Точка росы (0 0С) в плитах ПЕНОПЛЭКС® в домах с облицовкой по утеплителю

Рис. 2. Точка росы (0 0С) в плитах ПЕНОПЛЭКС® в домах каркасного типа

В связи с нулевым водопоглощением плит ПЕНОПЛЭКС ® внутри них конденсат не может образоваться в принципе (рис. 2 и рис. 3).

Другое дело – утеплители, способные накапливать влагу. В таких материалах, например, в минеральной вате (фоторяд 1), может скапливаться конденсат, являясь зачастую причиной образования плесени, грибков и питательной среды для мошек, мух и вредные микроорганизмов.

Фоторяд 1: реальный процесс водопоглощения минеральной ватой (время 2 минуты)

Кроме этого, намокание утеплителя утяжеляет его. В случае с минеральной ватой это, с одной стороны, ускоряет оседание материала и появление мостиков холода, а с другой — создает дополнительные нагрузки на несущие конструкции кровли.

Кроме этого, намокание утеплителя утяжеляет его. В случае с минеральной ватой это, с одной стороны, ускоряет оседание материала и появление мостиков холода, а с другой — создает дополнительные нагрузки на несущие конструкции кровли.

Существует популярное заблуждение, культивируемое и насаждаемое производителями влаговпитывающих теплоизоляционных материалов, которое заключается в том, что стена должна «дышать». Особенно распространено данное утверждение у владельцев деревянных или каркасных домов. Однако здания не должны «дышать» стенами, стены выполняют совершенно другую функцию. Органами «дыхания» домов являются окна и вентиляция, а паропроницаемость теплоизоляции приводит лишь к миграции водяных паров и вышеописанным проблемам с образованием конденсата. Поэтому, при использовании влаговпитывающих утеплителей обязательно применяются пароизоляционные пленки, т.к. отсутствие пароизоляции – разрушает влаговпитывающие утеплители.

Кроме этого, намокание утеплителя утяжеляет его. В случае с минеральной ватой это, с одной стороны, ускоряет оседание материала и появление мостиков холода, а с другой — создает дополнительные нагрузки на несущие конструкции.

3.Долговечность материала (более 50-ти лет)

Под долговечностью мы понимаем, прежде всего, стабильность теплофизических параметров материалов: неизменную теплопроводность, геометрию, прочность и т.д.
Теплоизоляция ПЕНОПЛЭКС® не изменяет своих теплотехнических показателей на протяжении всего срока службы (более 50-ти лет), вне зависимости от условий эксплуатации. Это объясняется прежде всего жесткой закрытой ячеистой структурой материала: влага не скапливается в толще утеплителя, не расширяется в объеме под воздействием сезонных и суточных температурных колебаний и не разрушает структуру материала на протяжении всего срока его службы.

Минеральная же вата обладает в десятки раз большим водопоглощением, что становится причиной ее разрушения и усадки и образования мостиков холода уже через несколько лет после установки, а значит, утепление фасадов с использованием таких материалов оказывается неэффективным.

Рис. 3 Теплоизоляция полых стен

Существующие конструктивные решения по утеплению стен (рис. 3), диктуют необходимость очень ответственного подхода к выбору теплоизоляции именно с точки зрения долговечности. Слеживаемость минеральной ваты может быть обнаружено только при капитальном разборе стен, что зачастую просто невозможно, а до тех пор, Вы будете просто гадать, почему в доме стало так холодно зимой и так жарко летом, несмотря на применение теплоизоляции.

4.Удобство применения и монтажа

С плитами ПЕНОПЛЭКС® удобно, быстро и просто работать: ПЕНОПЛЭКС® имеет однородную плотную структуру, а плиты - идеальную геометрию. Это легкий и прочный материал, он не крошится и не сыплется ни в процессе монтажа, ни в течение всего срока службы, в отличие от состоящей из волокон минеральной ваты, которые со временем осыпаются.

Специально для целей теплоизоляции стен, поверхность плит ПЕНОПЛЭКС® подготовлена специальным образом, благодаря чему удается обеспечить лучшее сцепление плит с материалами внутренней отделки: сухой или мокрой штукатуркой, а также облицовочной плиткой.

Плиты ПЕНОПЛЭКС® имеют небольшой вес, благодаря чему нагрузка на стены и фундамент здания не увеличивается даже после проведения комплексных работ по утеплению дома.

5.Экологичность и безопасность

Плиты ПЕНОПЛЭКС® изготавливаются из экологически чистого материала, применяемого также для изготовления одноразовой посуды, пищевой упаковки и медицинских товаров.

С этой точки зрения минеральная вата недостаточно безопасна. Она является источником пыли, зависающей в воздухе и переносимой на большие расстояния, а также способна проникать в легкие человека. В Германии существует специальный стандарт TRGS 905, по которому определяется степень онкологической (канцерогенной) опасности волокон минеральной ваты, ведь некоторые из них, попадая в легкие, задерживаются в них и могут стать причиной рака. В минеральной вате для склейки волокон используются канцерогенные вещества: фенолформальдегидные и карбамидные смолы. Кроме этого, при работе с ватным утеплителем обязательно использование СИЗ – средств индивидуальной защиты: очков, перчаток, респиратора, головного убора, так как пыль и ватные волокна могут вызывать аллергические реакции, раздражение кожи и верхних дыхательных путей.

Фото 3: внешний вид минеральной ваты на фасаде, Санкт-Петербург: плесень, оседание, влага

Плиты ПЕНОПЛЭКС®, в свою очередь, на 100% безопасны, подтверждением чему служит экологический сертификат.

Совокупность всех вышеперечисленных преимуществ, позволяет говорить о ПЕНОПЛЭКС® как о действительно универсальном теплоизоляционном материале. Недаром его активно используют для утепления не только стен, но и фундаментов, полов, кровель, а также труб водоснабжения и канализации. Применение материала ПЕНОПЛЭКС® получило широкое распространение в малоэтажном коттеджном строительстве.

С применением плит ПЕНОПЛЭКС® утеплено множество объектов в различных регионах нашей страны и ни на одном из них качество материала ПЕНОПЛЭКС®, его способность длительное время соответствовать высоким заявленным параметрам не ставилась под сомнение.

В предложенной читателю статье мы постарались доходчиво и понятно объяснить, почему и для чего необходимо утеплять стены вне зависимости от того, из какого материала они сделаны: из дерева, кирпича, газобетона и т.п. В южных регионах, теплоизоляция стен – это прежде всего спасение от жары, и наоборот, в северных – в основном защита от холода. Однако, всегда необходимо помнить о том, что теплоизоляция какого-либо одного конструктивного элемента здания не решит в целом ни вопросов безопасности, ни вопросов комфортности проживания. Для того чтобы любой дом был уютным и комфортным необходима комплексная теплоизоляция всех его основных элементов: фундамента, стен и кровли.

Возврат к списку

Точка росы в стене или в утеплителе — Строительство — Каталог статей



В строительной сфере очень важную роль играет так называемая «точка росы». Находиться она может в разных местах – в толще стены, на внутренней ее поверхности или снаружи. И в зависимости от того, где располагается точка росы, определяется место конденсации влаги. Конечно же, лучше, если точка росы будет находиться не внутри, а снаружи здания.

Тогда влажность в жилом доме будет нормальная, а климат – сухим и комфортным. Попробуем вспомнить теорию. Что такое «относительная влажность воздуха» знают если и не все, то большинство из нас. Если же вы никогда не задумывались над этим вопросом, поясним: воздух обладает свойством содержать в себе определенное количество влаги, которая находится во взвешенном состоянии. И этот объем влаги напрямую зависит от температуры воздуха. Так, чем выше поднимается столбик термометра, тем больше влаги может находиться в воздухе. Максимальная влажность обозначается как 100%, с уточнением, что такая влажность возникла при определенной температуре. Грубо говоря, при температуре в +30 °C кубометр воздуха будет содержать литр воды, а при -30 °C – только пол-литра. А оставшиеся пол-литра воды с понижением температуры выпадут в осадок. Спешим успокоить специалистов и критиков – все данные приводятся лишь условно, исключительно для наглядности примера.

Благодаря этому необычному свойству воздуха люди могут объяснить некоторые природные явления. Возьмем, к примеру, туман. После продолжительного теплого дождя утром вдруг резко похолодало – и мы можем видеть, как туман окутывает горизонт. Откуда он взялся? А очень просто – пресловутый туман и есть та самая «лишняя» вода, которую конденсирует остывающий воздух.

Для чего весь этот разговор? Да все просто. Подобное интересное свойство воздуха как раз объясняет сущность точки росы. Другими словами той самой температуры, при которой воздух не в состоянии удерживать в себе влагу. Это отнюдь не температура замерзания, которая составляет 0 °C. На появление точки росы влияет как влажность, так и температура, а потому для ее расчета был выведен целый ряд формул и разработаны специальные методики. Впрочем, сейчас они навряд ли будут уместными и полезными.

Но не будем углубляться дальше. Вернемся к тексту письма. Итак, в зимнее время влажность воздуха на улице будет выше, чем в помещении, это мы уже поняли.

«Вектор влажности будет направлен внутрь стены».

Скорее всего, подразумевается, что вектор будет направлен со стороны помещения. Но ведь совсем не факт, что он будет упираться в стену. Вот что будет, если у стены будет бОльшая влажность, нежели у воздуха, который ее обтекает? Давайте возьмем да и положим какой-нибудь намоченный предмет (камень или кирпич) в середине помещения. Как вы думаете, что с ним будет? Разумеется, этот предмет высохнет. Если точнее, то он приобретет влажность воздуха, который его окружает.

И вышеупомянутый вектор до тех пор, пока разница во влажности не будет нивелирована, будет направлен как раз из кирпича.
«а т.к. пенопласт — пароизолятор».

Да ничего подобного. Пенопласт – это далеко не пароизолятор. Если интересно – загляните в СНиП II-3-79 и удостоверьтесь в этом сами. Коэффициент паропроницаемости бетона, к примеру, будет меньше, чем у пенопласта (бетон — 0,03, а пенопласт — 0,23). Пенополистирол – и тот меньше пропускает. Впрочем, это заблуждение достаточно распространено. Я вот тоже считал пенопласт пароизолятором, пока в СНиП не заглянул.

Каждая стена имеет определенную влажность. Если она построена из традиционных материалов, а не из чугуна или стали – то она будет влажной. Ведь влагу впитывает практически все: дерево, бетон, кирпич… Влажность окружающего воздуха передается и стене.
Очень важно понимать это. Условия, в которых находится стена, чрезвычайно важны. Если обе поверхности стены будут иметь одинаковую или незначительно различающуюся температуру, то ее влажность будет равна влажности обтекающего воздуха. А это значит, что «мокрой» стена не будет.

А стена, о которой мы говорим, какую температуру имеет? Если кому-то любопытно – загляните в статью, там все расчеты есть. А здесь скажу лишь, что при увеличении теплопроводности стены разница температур будет меньше. Может возникнуть вопрос – а что случится, если утеплитель вообще убрать? Если уж на то пошло, ведь это он ответственен за примерное равенство температур поверхностей. Помните, мы в помещении мокрый кирпич и камень клали? Так вот, они ведь находились практически в тех же условиях, что и стена с утеплителем. Тогда что произойдет, если полностью избавиться от пенополистирола?

В этом случае мы получим сплошные проблемы. Стена внутри помещения будет иметь температуру в +20 °C, а внешняя охладится до -20 °C. Это все очень приблизительно, поскольку стена имеет хорошую теплопроводность, а потому внутренняя поверхность станет холоднее воздуха в помещении. Но примем условия, что все так и обстоит. И вот тут-то точка росы и проявит свои отрицательные качества во всей красе. В толще стены будет копиться влага, которая непременно проступит на поверхности.Но и это еще не конец. Из-за ухудшения теплоизоляции тока росы приблизится к поверхности стены, которая находится внутри помещения. И хотя это само по себе не слишком критично, но ведь внутренняя поверхность стены холоднее воздуха в помещении! Пусть она будет хотя бы +5 °C. И тогда при определенной влажности воздуха в теплом помещении, точка росы в котором составляет 10-12 °C, стена начнет покрываться влагой, возникающей буквально из воздуха. Сомневаетесь? Любопытства ради, гляньте на трубу в теплом помещении, в которой течет холодная вода. Она же вся мокрая! Само собой, вода не сквозь металл проникает. Вот и получаем мы стену не только холодную, но еще и мокрую. Только представьте: вода по обоям ручьями течет…

Но и тут наши неприятности не заканчиваются! Не стоит забывать про влагу, которая образовалась во внутренних слоях стены. Она ведь при понижении температуры начнет замерзать. А уж что дальше будет, думается, и так ясно.

Чтобы грамотно сложить «пирог», для начала неплохо понять физику процесса. А вопрос по точке росы/пароизоляции/утеплителю походу, самый популярный.

«РАЗДЕЛ III.
КОНДЕНСАЦИЯ ВОДЯНОГО ПАРА В СТРОИТЕЛЬНЫХ КОНСТРУКЦИЯХ И МЕТОДЫ БОРЬБЫ С НЕЙ

Осуществляя тепловую защиту ограждающих конструкций, следует помнить, что коэффициенты теплопроводности проницаемых утеплителей (минплиты, стекловата и др. ), которые приведены в справочной и рекламной литературе, измеряются в условиях, далеких от реальных эксплуатационных. В реальности перенос тепла воздухом, проходящим через утеплитель, увлажняет его внутреннюю структуру, катастрофически снижая теплозащитные свойства, И если в потолочных перекрытиях снизить влажность можно хорошей вентиляцией и пароизоляцией, то на стенах сделать это гораздо сложнее. Полностью избежать увлажнения стен дома практически невозможно, поэтому нужно максимально снизить количество источников влаги и обеспечить ее отвод в сторону улицы.
ИСТОЧНИКИ ВЛАГИ
Влага попадает в конструкции здания в процессе строительства, из внешних источников природного происхождения, а также в результате жизнедеятельности человека. Увлажненные конструкции теряют свои эксплуатационные и теплоизоляционные свойства, преждевременно разрушаются, снижая срок службы здания и нарушая микроклимат в помещениях.
Внутрь здания испаряется большая часть воды из бетона, раствора штукатурки, красок и т. п.
Внесенная в конструкцию вода должна быть испарена до начала эксплуатации здания. Здания, сооружаемые весной и летом, не должны закрываться, пока большая часть влаги не испарится. Здания, которые сооружаются в зимний период, насыщаются влагой гораздо сильнее. Особенно интенсивно происходит процесс насыщения строительных конструкций влагой, когда оконные и дверные проемы закрываются для за щиты рабочих от сквозняков.
Влага, внесенная при строительстве, обычно испаряется в течение одного года. Это правило справедливо для тех конструкций, вентиляция которых происходит на должном уровне. Если вентиляция плохая или совсем отсутствует, то испарение влаги из конструкций может происходить более года. В невентилируемых конструкциях в процессе эксплуатации здания влага не только не испаряется, а даже накапливается со временем.
Проникновение влаги в конструктивные элемент здания от внешних источников происходит несколькими путями.
Во-первых, при отсутствии или некачественно выполненной гидроизоляции фундаментов и стен.
Во-вторых, стены могут подвергаться воздействию атмосферной влаги. Косые дожди и вода, стекающая с крыши дома, увлажняют стены и снижают эффективность их тепловой изоляции. Бороться с этим явлением помогает создание в верхней части стены карнизов и стропильных свесов, которые выступают за плоскость стены на расстояние 30-40 см. Карнизы строят в процессе возведения стен, укладывая последние ряды кирпичной кладки с напуском за плоскость стены. Из архитектурных соображений карнизы могут принимать различную форму, но в любом случае их функциональной нагрузкой должна быть защита стены от атмосферной влаги. Причиной сырости наружных стен могут быть плохо заполненные швы кирпичной кладки, в которые затекает вода. Вода легко проникает в любые поры и щели, свободно проходит через пористые бетонные камни. Поэтому защитить стену от переувлажнения дождем может тщательная отделка ее наружной поверхности. Внутренняя поверхность кирпичной стенки не промокнет даже после двухнедельного проливного дождя, если ее наружная сторона выполнена из обожженного кирпича с хорошо заполненными швами.
В процессе эксплуатации здания влага появляется в результате жизнедеятельности человека.
Кроме того, влага испаряется в невентилируемых подвальных помещениях, с поверхностей грунта, не покрытого водонепроницаемым материалом и т.п.
Возможность конденсации пара из воздуха определяется порядком взаимного расположения материалов в наружных ограждающих конструкциях. В многослойных конструкциях обычно применяются материалы, которые существенно отличаются по паропроницаемости и водопоглощению. При одних и тех же климатически условиях в результате одного расположения слоев материалов конденсация пара может происходить, а при другом — ее не будет.
Влага поступает в конструкцию в виде пара, которые может проникать через многие материалы, включая и те которые считаются непроницаемыми для воздуха и вод в жидком виде. Перепад температуры воздуха внутри и снаружи здания вызывает перепад парциального давления и, как следствие, — диффузию водяного пара через ограждающую конструкцию. Пары воды всегда имеются в воздухе. Известное количество этих паров необходимо для поддержания жизнедеятельности и комфорта. Когда пар попадает на достаточно холодную поверхность, он конденсируется, с чем и связаны многие проблемы надежной теплозащиты зданий. При конденсации тепло пара передается холодной поверхности и с этим связаны тепловые потери. Существует шесть «правил» предохранения проектируемого здания от недопустимой степени конденсации, которые можно применять в различных сочетаниях:
— устранение источников лишней влаги. Обычно это достигается устройством дренажа, вентиляции или изоляцией выделяющих влагу источников;
— недопущение попадания влажного воздуха на холодные поверхности. Для этого используют парозащитные барьеры (пароизоляция, выполняемая из паронепроницаемых материалов), не позволяющие влажному воздуху из помещения проникать к холодным поверхностям внутри стен, потолка, пола, покрытия;
— обеспечение температуры внутренней поверхности выше точки росы, применяя теплоизоляцию с холодной стороны;
— обеспечение возможности водяному пару выходить с холодной стороны ограждения наружу через паропроницаемый материал или через вентиляционные отверстия в наружной обшивке;
— устранение возможности задержки пара между двумя слоями материала, представляющими сопротивление паропроницанию;
— применение материалов, временно абсорбирующих конденсат. При этом обязательно интенсивное омывание воздухом внутренних поверхностей наружных ограждений для ускорения испарения поглощенной влаги.


ПАРОИЗОЛЯЦИЯ
Давление водяного пара внутри жилого помещения почти всегда (независимо от давления воздуха) больше чем снаружи. Поэтому пар движется через ограждающую конструкцию путем диффузии в сторону меньшего давления снаружи. Если в какой-либо зоне ограждающей конструкции температура опускается до точки росы (температура насыщения водяного пара), то происходит выпадение конденсата. Процесс появления влаги и накопления ее в конструкциях относится к вредным явлениям, с которыми следует бороться.
Пароизоляция конструкций выполняется из таких материалов, чтобы паропроницаемость слоя была меньше 0,03 г/м2,ч.мм рт.ст.
Пароизоляционный слой обычно применяется в теплоизолированных конструкциях. Теплоизоляция в конструкциях приводит к тому, что материал с внутренней стороны становится теплее, а материал с наружной стороны конструкции — холоднее, чем это было бы в неизолированной конструкции. Следовательно, зимой теплоизолированная конструкция может усилить конденсацию и вызвать увлажнение материалов ограждающей конструкции.
Пароизоляция служит для устранения конденсации зимой, а летом не позволяет пару снаружи проникнуть внутрь помещения, в котором установлен кондиционер. Таким образом, пароизоляция позволит поддерживать более комфортные условия в помещении не только зимой, но и летом. Поэтому в отапливаемых зимой и кондиционированных летом помещениях рекомендуют применять пароизоляцию, которую следует располагать по внутренней отделке или сразу за ней. В зданиях из малопроницаемых материалов с наружной стороны ограждений паропроницаемость пароизоляции на теплой стороне должна быть, по меньшей мере, в 5 раз меньше, чем у любого слоя холодной стороны. Если это условие выполнить невозможно, необходимо предусмотреть вентиляцию конструкции с холодной стороны.
В многослойных ограждающих конструкциях слой, имеющий малую паропроницаемость, может выступать в качестве паробарьера, и это обстоятельство следует учитывать при проектировании зданий или их тепловой защиты.
Пароизоляционные слои в стенах, перекрытиях, покрытиях необходимо выполнять тщательно, чтобы обеспечить непрерывность защиты. Отверстия для выхода труб и т.п. герметизируют мастиками.


МЕТОДЫ ВЕНТИЛИРОВАНИЯ СТЕНОВЫХ КОНСТРУКЦИЙ
Исследования показали, что водяной пар, свободно движущийся через пористый материал, не конденсируется даже проходя зону температур, которая соответствует его точке росы. Если же конденсация и происходит, то она сопровождается мгновенным испарением влаги без увлажнения конструкций. Когда же пар достигает поверхности, которая препятствует его свободному течению или тормозит его, происходит конденсация при соответствующих температурных условиях. В строительной практике имеется два конструктивных решения указанной проблемы.
Первое решение заключается в применении в ограждающей конструкции паропроницаемых материалов на холодной от пароизоляции стороне. И, наоборот, везде, где только позволяют проектируемые условия, следует избегать применения материалов с большим сопротивлением паропроницанию с холодной стороны. К наружным паропроницаемым отделкам относятся все виды штукатурок, кирпичная облицовка, дощатые обшивки и т.п.
Второе конструктивное решение состоит в устройстве воздушных каналов, через которые из ограждающих конструкций удаляется пар. Этот метод позволяет применять для наружной облицовки практически непроницаемые материалы: керамическую плитку, металл, стекло и т.п. Для использования естественной тяги, которая усиливается от нагрева солнцем, воздушные каналы должны быть направлены вертикально.
Проектируя такие стены, следует побеспокоиться о герметичности воздушных каналов, так как от этого зависят естественная тяга и эффективность воздушного охлаждения. Кроме того, негерметичность каналов может привести к накоплению в них влаги. Это же явление может наблюдаться и при использовании в ограждающих конструкциях полых материалов. При отрицательных температурах замерзшая вода может разрушить элемент ограждающей конструкции. Чтобы в стенах с воздушной прослойкой не происходило такого явления, для выхода пара и его дренажа предусматривают отверстия вверху и внизу облицовки.
УТЕПЛЕНИЕ ЦОКОЛЬНОГО ПЕРЕКРЫТИЯ
В соответствии со СНиП II-3-79* «Строительная теплотехника» (выпуск 1998 года) требуемое приведенное сопротивление теплопередаче цокольных перекрытий для Москвы и Подмосковья должно составлять не менее R0 = 4,15 м2 °С/Вт. При утеплении перекрытий над холодными подвалами и подпольями следует учитывать, что через них, как и через все ограждающие конструкции, разделяющие зоны теплого и холодного воздуха, происходит диффузия водяных паров. Для защиты утеплителя от увлажнения его необходимо изолировать слоем пароизоляционного материала, но в отличие от чердачных перекрытий пароизоляция располагается над утеплителем (а не под ним), т.к. водяные пары диффундируют из теплых (верхних) помещений в более холодные (нижние). Чтобы предотвратить увлажнение утеплителя перекрытий и избежать появления сырости, грибка и плесени, необходимо обеспечить вентиляцию подполья и подвалов. С этой целью устраиваются специальные отверстиям продухи, через которые водяные пары будут удаляться наружу с вентиляционным воздухом Температура пола должна быть не более чем на 2°С ниже температуры воздуха в помещении, так как длительный контакт стоп с холодной поверхностью пола способен вызвать общее переохлаждение организма, что, в свою очередь, способствует развитию различных простудных заболеваний. Поддерживать температуру пола, отвечающую гигиеническим нормативам, можно лишь при хорошей теплоизоляции. В связи с этим при строительстве или ремонте коттеджа необходимо обратить особое внимание на теплоизоляцию перекрытия первого этажа и проследить, чтобы его теплозащитные характеристики были достаточно высокими. При утеплении плитных цокольных перекрытий теплоизоляцию укладывают на несущие плиты, располагая ее между лагами, установленными на железобетонную плиту через прокладки из рубероида, гидроизола или из другого гидроизоляционного материала.
Толщина утеплителя определяется в зависимости от теплозащитных свойств по коэффициенту теплопроводности материала.
Поверх утеплителя размещают пароизоляционный слой, который препятствует увлажнению теплоизоляции водяными парами внутреннего воздуха. Полотнища пароизоляционного материала раскатывают с перехлестом не менее 100 мм. Для обеспечения герметичности швов их проклеивают специальной лентой или скотчем. Фольгированные пароизоляционные материалы устанавливают блестящей поверхностью в сторону теплого помещения. В этом случае между пароизоляцией и основанием пола нужно предусмотреть небольшую воздушную прослойку. Для вентиляции подвала устраивают отверстия размером 100×100 — 150×150 мм, располагая их по периметру цокольной части здания через каждые 4-5 м. Влага будет иметь возможность испаряться наружу, и в подвале не появятся плесень и запах сырости.
При утеплении цокольных перекрытий по деревянным балкам теплоизоляцию укладывают на доски или на деревянные щиты, опирающиеся на черепные бруски. С «теплой» стороны утеплитель защищают пароизоляционным материалом. Концы деревянных балок (120-180 мм), опирающиеся на цоколь, обертывают рубероидом, полиэтиленовой пленкой или другим гидроизоляционным материалом, а торцы балок оставляют открытыми. Крайнюю балку, параллельную наружной стене, укладывают не вплотную к поверхности стены.»

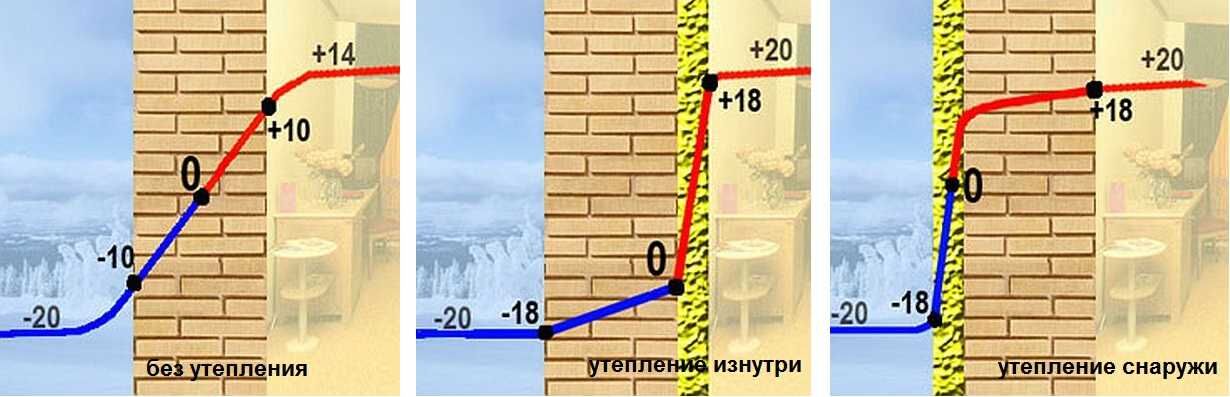

Как избежать смещения точки росы при наружном утеплении дома?

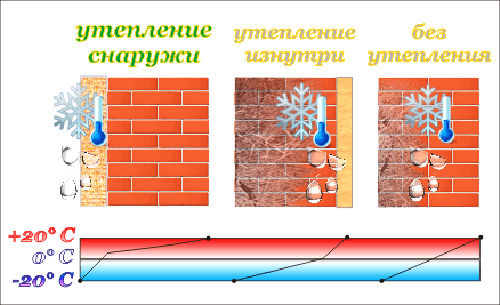

Утепляя стены изнутри, необходимо быть уверенным в том, что точка росы будет находиться в толще стены. Визуально это определяется просто – если стена в холодный период года не мокнет, то точка росы не выходит внутрь помещения и дополнительное утепление не вызовет образование сырости под утеплителем и его намокания. Но поскольку мы, утепляя стену, закрываем ей прогрев от комнатного тепла, в периоды похолодания, этот процесс может сместиться на внутреннюю поверхность основной конструкции и сырость с плесенью станут неизбежны. Нет одинаковых ситуаций при определении места выбора утепления стены. Учитывается множество факторов:

  • Климатические условия;
  • режим эксплуатации;
  • системы обогрева и вентиляции помещения;
  • толщина стен, качество их материала, возведения;
  • влажность и температура внутри и снаружи;
  • степень утепления пола, крыши и др.

Но опять же, если утеплитель способен забирать влагу с поверхности и отдавать ее (сохнуть самостоятельно), а такими свойствами обладают натуральные утеплители с волокнистой структурой, то многие моменты нивелируются. Компания Теплосервис СПб проводит утепление Эковатой, как внутренних поверхностей, так и полых конструкций внутри стен. Все контрольные вскрытия показали, что в случае подобного утепления, в доме отсутствует сырость, плесень. Комфортный микроклимат поддерживается без дополнительных систем вентиляции.

Наружное утепление

Положение точки росы в утеплителе снаружи можно прогнозировать лишь в том случае, если толщина утепления будет соответствовать теплотехническому расчету. Меньший слой может принести больше вреда, чем тепла. Точка росы может располагаться в середине стены и сдвигаться до внутренних поверхностей при резких похолоданиях. Стена изнутри будет мокнуть. Но стоит повториться – нет одинаковых ситуаций, выбор утеплителя, методов утепления, необходимо делать с учетом всех особенностей проекта, планировки, конструкций, климата, режима эксплуатации.
Есть дополнительные строительные нюансы при утеплении, это вентиляционные зазоры, дополнительная пароизоляция, ветрозащита, не стоит забывать и о них, приступая к утеплению дома. Остановив свой выбор на натуральном целлюлозном утеплителе Эковата, Вы можете получить любые бесплатные консультации от специалистов компании Теплосервис по телефону 8 (812) 9999812. Мы выполним утепление любой сложности на любом этапе строительства, ремонта и эксплуатации. Теплосервис работает с сертифицированным утеплителем на целлюлозной основе.

Производительность печи зависит от точности измерения точки росы по Cole-Parmer

Неправильный уровень точки росы может указывать на то, что что-то где-то пошло не так в промышленных применениях, таких как термообработка металлов. Прибор для измерения точки росы имеет неоценимое значение для диагностики потенциальных проблем технологического процесса.

Водяной пар является важным компонентом атмосферы многих печей. Будь то пайка, отжиг или спекание, существует несколько процессов, в которых водяной пар не играет роли.Целевые уровни водяного пара (обычно выражаемые как температура точки росы) варьируются в зависимости от процесса, металлов, других печных газов, связующих веществ, флюсов и т. д. Точка росы может сильно различаться в разных зонах печи. Температура точки росы от -70 до 10°C (от -94 до 50°F) является обычным явлением при термообработке. Точку росы можно активно контролировать путем образования газа или смешивания газов, но на нее также влияет конструкция печи, а иногда даже погода.

Более пристальный взгляд на печь для спекания иллюстрирует сложность контроля атмосферы в отношении точки росы.Типичная печь для спекания имеет несколько зон, которые выполняют разные функции и требуют наличия атмосферы и уровня точки росы. В передней части печи ключевой функцией является выжигание смазки, добавленной в порошковую смесь для облегчения уплотнения. Обычно для этого требуется окислительная атмосфера и относительно «влажная» точка росы, например, -10°C (14°F). Горячая зона, где спеченная деталь становится однородной, требует восстановительной атмосферы и низкой точки росы, возможно, -40°C (-40°F).Зона охлаждения обычно заполнена чистым азотом, точка росы которого может составлять -70°C (-94°F). Еще больше усложняет ситуацию то, что газовая смесь и уровень точки росы будут различаться в одной и той же печи в зависимости от того, какой именно тип детали изготавливается.

Поддержание надлежащей точки росы
Как поддерживается точка росы в печи на желаемом уровне? Три основных подхода — проектирование системы, прямое измерение точки росы в определенном месте и получение значения точки росы на основе другого измерения.

Первый подход основан на внутренней конструкции системы. Например, процесс может потребовать азотной подушки. Азот может быть получен с помощью генератора азота на месте с концентрацией водяного пара 1 ppmv (около -80°C или -110°F, точка росы при атмосферном давлении). Предполагается, что генератор работает в соответствии со спецификацией, и для газа подушки не требуется измерение или контроль точки росы.

Второй подход заключается в измерении температуры точки росы в интересующей точке.Для этого требуется соответствующий прибор, который правильно установлен, откалиброван и обслуживается.

Третий подход заключается в получении точки росы на основе другого измерения газа. Это также зависит от правильной установки, калибровки и технического обслуживания соответствующего прибора. Рис. 1 — Портативный измеритель точки росы Vaisala DryCap обеспечивает быстрое и точное измерение точки росы в промышленных приложениях, таких как термическая обработка металлов, мониторинг сжатого воздуха и сушка полимеров.
Нетрудно представить, что многое может пойти не так с системой управления атмосферой. Это особенно верно, когда точка росы измеряется или рассчитывается напрямую, а полученная информация используется для контроля. Если точка росы в печи не соответствует спецификации, это связано с измерительным прибором, контроллером процесса, клапаном где-то в системе или чем-то еще?

Система диагностики точки росы
Понимая, что точка росы может быть важным показателем работы печи, компания Vaisala приступила к созданию простой системы диагностики точки росы. Полученное устройство сочетает в себе проверенную технологию определения точки росы, интуитивно понятный пользовательский интерфейс и систему отбора проб, которая может работать при положительном давлении или извлекать пробу из процесса при атмосферном давлении. Вся система размещена в небольшом портфеле промышленного класса. ( Рис. 1)

Система основана на переносном приборе для определения точки росы, который измеряет точку росы в диапазоне от -60 до 20°C (от -76 до 68°F). Уникальная сенсорная технология, используемая в этом приборе, активно проверяет и корректирует себя.Пользовательский интерфейс предоставляет несколько функций, которые легко перемещаются с помощью языковых меню. Графический дисплей (рис. 2) показывает измерение во времени, поэтому пользователю легко определить, когда измерение было стабильным. удерживаемый измеритель точки росы помогает пользователю узнать, когда достигнута стабильность точки росы. достигнуто.При желании данные измерений можно записать для использования в будущем, а прибор можно настроить на регистрацию данных в течение длительного периода времени для выявления проблем, которые могут возникнуть во время всего процесса.

Измерительный прибор интегрирован в систему отбора проб, которая включает фильтр, насос для отбора проб, расходомер и игольчатый клапан (рис. 3). Система может быть сконфигурирована для извлечения образца из печи или для измерения точки росы сжатого газа. Весь измеритель точки росы Vaisala питается от перезаряжаемой аккумуляторной батареи.Поскольку это прибор прямого считывания, с его использованием не возникает ошибок или чувствительности оператора. Измеренная точка росы не требует поправки на тип газа или другие переменные.

Измеритель точки росы Vaisala обычно используется для проверки постоянно установленных приборов определения точки росы. Это достигается подключением устройства к газовому выходу испытуемого устройства и пропусканием пробы газа через испытательный прибор. Если нет газоотвода, например, испытуемый блок установлен непосредственно в трубе, контрольно-измерительный прибор может быть установлен в запасной патрубок на той же трубе, или же испытуемый блок может быть удален и заменен контрольно-измерительным прибором. В любом случае показания обоих приборов сравниваются для определения характеристик тестируемого устройства. С помощью измерителя точки росы Vaisala также возможны прямые измерения атмосферы печи. Пользователь просто подключает впускное отверстие системы отбора проб к отверстию для отбора проб в печи и запускает насос для отбора проб. Расходомер показывает, что датчик точки росы действительно получает пробу из печи.

Портативные приборы обеспечивают два основных преимущества для термообработчиков.Во-первых, если печь или система контроля атмосферы включают какие-либо приборы для определения точки росы, необходимо время от времени проверять их работу. Требовательный характер среды термообработки часто приводит к тому, что постоянно установленные сенсорные устройства отклоняются от калибровки. Быстро и удобно проводить выборочные проверки с помощью портативного прибора. Портативный прибор можно легко отправить на периодическую калибровку, а его калибровку, в свою очередь, можно перенести на стационарные приборы. Кроме того, прибор для определения точки росы незаменим для диагностики технологических проблем. Неправильный уровень точки росы может быть индикатором того, что что-то где-то пошло не так. Это может не выявить или не решить основную проблему, но это первый шаг в правильном направлении.

Что такое точка росы и как она влияет на мой котел?

Вы постоянно слышите это от местного метеоролога: «Сегодняшняя точка росы…» Но что такое точка росы и что она означает? Скорее всего, вы миллион раз наблюдали за точкой росы в действии, но никогда не задумывались об этом дважды.Если вы видели конденсат на холодном стекле в летний день или капли, осевшие на лужайке ранним утром, вы уже знаете о влиянии точки росы. По сути, точка росы — это температура, до которой необходимо охладить воздух, чтобы вода в воздухе превратилась из пара в жидкость. Эта жидкость выглядит как роса на траве или лужица на вашей подставке (если вы следуете маминым правилам). Однако, несмотря на это, казалось бы, простое объяснение, температура точки росы определяется множеством факторов, включая температуру наружного воздуха, влажность и атмосферное давление.

Точка росы тесно связана с «относительной влажностью» или относительной влажностью, которую мы все знаем в наших погодных приложениях или ощущаем в душный летний день. Относительная влажность – это процент водяного пара в воздухе в данное время и при заданной температуре. Например, относительная влажность 50% показывает, что воздух удерживает половину своей общей емкости для водяного пара при текущей температуре. Что делает относительную влажность немного сложной, так это то, что по мере падения температуры воздух способен удерживать меньше воды, а это означает, что относительная влажность 90% при 5ºF и 80ºF будет ощущаться совершенно по-разному с точки зрения того липкого, влажного ощущения, о котором вы привыкли думать. о.Из-за этих колебаний точка росы является более надежным способом измерения влажности.

Итак…. что это значит в реальной жизни?

Несмотря на то, что точка росы кажется немного научной и ее легко игнорировать в повседневной жизни, на самом деле точка росы может сказать нам многое, например, хороший ли день для ремонта и покраски двери, к которой вы собирались добраться. Как правило, не следует красить, когда точка росы находится в пределах нескольких градусов от температуры воздуха в теплые дни, она будет слишком влажной и не высохнет должным образом! Избыток влаги в воздухе также может привести к расширению древесины, в результате чего двери набухнут и застрянут.

Точка росы также важна для вашего котла. Многие современные котлы предлагают возможность конденсации (узнайте о конденсационных котлах здесь). Чтобы ваш конденсационный котел работал с максимальной эффективностью и экономил вам обещанные деньги, он должен уметь конденсировать эту росу из воздуха в системе отопления, а это означает, как вы уже догадались, точка росы вступает в игру!

При проектировании системы отопления или установке нового котла проектировщик системы или подрядчик по установке должны обратить пристальное внимание на температуру воды, возвращающейся в котел — если она слишком высокая, точка росы не будет достигается, а вода останется испаренной и улетучится вверх по дымоходу. Однако, когда вода, которая течет к вашим радиаторам, может быть снижена настолько, чтобы точка росы была достигнута, когда она возвращается в котел, происходит волшебство. Вода, хранящаяся в виде пара, может конденсироваться в капли воды на теплообменнике котла (см. рисунок справа), высвобождая всю эту дополнительную энергию, хранящуюся в виде тепла, обратно в систему отопления. Это обеспечивает низкий расход топлива и высокую эффективность!

Побочные продукты, образующиеся при сжигании природного газа для обогрева вашего котла, имеют точку росы около 130ºF.Это означает, что для образования конденсата на теплообменнике вода, циркулирующая через радиаторы, должна иметь температуру 130ºF или ниже. Найдите надежного подрядчика и попросите его убедиться, что ваш котел настроен на правильную конденсацию, или чтобы узнать больше о конденсационных котлах, ознакомьтесь с этой записью в блоге здесь.

Точка росы – обзор

4.4.5 Точка росы

Точка росы или температура точки росы газа – это температура, при которой водяной пар или низкокипящие углеводородные производные, содержащиеся в газе, переходят в жидкое состояние . Образовавшаяся жидкость (конденсат) существует в виде жидкости ниже температуры точки росы, но выше точки росы жидкость является газообразной составляющей газа.

Точка росы по углеводородам часто считается наиболее важным фактором при отборе проб газа любого типа. Проще говоря, точка росы по углеводородам — это точка, при которой компоненты газа начинают переходить из газообразного состояния в жидкое. Когда происходит фазовый переход, некоторые компоненты газового потока выпадают и образуют жидкости, что делает невозможным получение точного образца газа.Точка росы по углеводородам зависит от состава газа и давления. Кривая точки росы по углеводородам представляет собой справочную диаграмму, определяющую удельное давление и температуру, при которых происходит конденсация. Не бывает двух одинаковых кривых точки росы по углеводородам из-за разного состава газа. Поскольку точка росы может быть рассчитана по составу, прямое определение точки росы для конкретной пробы сжиженного нефтяного газа является мерой состава. Это, конечно, имеет более прямое практическое значение, и если присутствуют небольшие количества материала с более высокой молекулярной массой, предпочтительно использовать прямое измерение.

Точка росы по углеводородам – это температура (при заданном давлении), при которой углеводородные компоненты любой богатой углеводородами газовой смеси, такой как природный газ, начинают конденсироваться из газовой фазы. Максимальная температура, при которой происходит такая конденсация, называется крикондентерм . Точка росы по углеводородам зависит как от состава газа, так и от давления. Точка росы по углеводородам повсеместно используется в газовой промышленности как важный показатель качества, оговоренный в контрактных спецификациях (таблица 4.8) и применяется по всей цепочке поставок природного газа от производителей через газоперерабатывающие (газоочистные), транспортные и распределительные компании до потребителя.

Таблица 4.8. Примеры спецификаций трубопровода для природного газа

7 Trace Components
Минимальные
70023 70022 этан
этан
10
пропан
5
Бутаны 2
Пентаны плюс 0. 5
азота и другие инертные инеры
сероводород
0,25-1,0 г / 100 футов 3
Mercaptan Sulfur 0.25-1.0 G / 100 FT 3
Total Sulfur
5-20 г / 100 футов

5 3

Водяной пар 7 .0 фунтов / мм FT 3
950 1150 BTU / FT

5 3

, таким образом, если углеводород точка росы снижается до такого уровня, что ретроградная конденсация, т. е. конденсация в результате перепада давления, не может возникнуть в самых неблагоприятных условиях, которые могут возникнуть в газотранспортной системе. Точно так же точка росы по воде снижается до уровня, достаточного для предотвращения образования гидратов от C 1 до C 4 в системе.Природный газ после соответствующей обработки для снижения содержания кислых газов, одоризации и корректировки точки росы по углеводородам и влаге будет затем продаваться в соответствии с установленными пределами давления, теплотворной способности и, возможно, индекса Воббе (cv/(уд. гр.) (Глава 8: процессы газоочистки).

После определения состава смеси можно рассчитать различные свойства, такие как удельный вес, давление пара, теплотворная способность и точка росы. Поскольку точка росы может быть рассчитана по составу, прямое определение точка росы пробы сжиженного нефтяного газа является мерой состава.Если присутствуют небольшие количества материала с более высокой молекулярной массой, предпочтительно использовать прямое измерение.

Хотя точка росы определяет состояние, при котором пар впервые начинает конденсироваться в жидкость, она не дает информации о количестве конденсата в результате небольшого охлаждения. Скорость конденсации жидкостей в газопроводах может широко варьироваться в зависимости от состава, температуры и давления в системе, и необходимо иметь практическую спецификацию точки росы по углеводородам, позволяющую использовать небольшие количества жидкостей, которые не оказывают существенного влияния на работу (Bullin et al. др., 2010).

Электрические обогреватели корпусов — средство от конденсата

Все мы переживали туманное утро, когда роса покрывает землю, как блестящее одеяло. Это природное явление возникает, когда теплый и влажный дневной воздух уступает место более прохладным ночным температурам. При определенной температуре водяной пар в воздухе конденсируется в жидкость — это то, что известно как «точка росы». Когда достигается точка росы, более холодный воздух не может удерживать влагу, которую он несет, и высвобождает эту влагу посредством конденсации.Поскольку вода тяжелее воздуха, она оседает на землю и образуется на любой поверхности, температура которой ниже температуры точки росы.



Влияние конденсации

Компоненты, размещенные в электрических шкафах, особенно подвержены опасности конденсации. При нормальной работе температура окружающего воздуха в сочетании с теплом, выделяемым рабочими компонентами, обычно поддерживает температуру компонентов выше точки росы. В то время как потребность в охлаждении во время пиковой нагрузки в большинстве случаев по-прежнему необходима, угроза образования конденсата значительно возрастает в непиковые часы, когда оборудование отключено и температура окружающей среды падает.С каждым днем ​​продолжающийся цикл конденсации и испарения влаги начинает разъедать чувствительную электронику и, в конечном счете, подвергать опасности оборудование.



Решение? Обогреватели корпусов.

С помощью нагревателей корпуса можно подавать тепло для поддержания температуры выше точки росы. Это относится как к открытым, так и к закрытым приложениям. Обогреватели для корпусов экономичны, имеют низкие начальные затраты, занимают минимум места и предлагаются в широком диапазоне мощностей. Кроме того, обогреватели корпусов доступны в нескольких операционных стилях, таких как тепловентиляторы и нагреватели PTC.



Специалисты Kooltronic по охлаждению корпусов готовы помочь вам с любыми вопросами, касающимися обогревателей корпусов, кондиционеров воздуха в электрических шкафах или нестандартных решений для охлаждения корпусов.





Предотвращение конденсации кислоты и коррозии при низкой производительности

Рекуперация дымовых газов низкого уровня позволяет нефтеперерабатывающим заводам повысить эффективность нагревателей.Однако этот процесс может привести к конденсации дымовых газов, и эти кислотные капли могут вызвать коррозию оборудования. Для оптимальной безопасности и эффективности нефтеперерабатывающие заводы должны контролировать температуру и при необходимости вносить коррективы в работу.

На нефтеперерабатывающих заводах пламенные нагреватели являются одними из ведущих потребителей энергии, потребляя около 40-50% топлива в различных технологических установках. Коммунальная система, состоящая из котлов и газовых турбин, потребляет около 30-40% топлива. Для типичного нефтеперерабатывающего завода с установкой вторичной переработки средний расход топлива на нагревателях составляет около 7 мас.% от производительности сырой нефти.

В связи с растущим стремлением к сокращению выбросов углерода повышение эффективности пламенных нагревателей является одним из наиболее важных шагов, которые может предпринять нефтеперерабатывающий завод. Одним из способов повышения эффективности является использование низкоуровневой рекуперации тепла дымовых газов, которая представляет собой процесс обмена тепла дымовых газов с более низкотемпературными процессами, такими как питательная вода котла, воздух для горения и т. д.

Рекуперация тепла дымовых газов связана со своими проблемами, и одной из наиболее важных, о которых следует помнить, является коррозия точки росы дымовых газов .

Конденсация и коррозия в нефтеперерабатывающем оборудовании

.

При сгорании топлива, содержащего сернистые соединения, образующиеся дымовые газы могут конденсироваться в серную кислоту (H 2 SO 4 ), сернистую кислоту (H 2 SO 3 ) и другие агрессивные вещества. Эти конденсированные кислоты вызывают коррозию труб и других протяженных поверхностей в конвекционных секциях, дымоходах, дымовых трубах, воздухоподогревателях и т. д. Количество серосодержащих соединений, в основном в форме сероводорода (H 2 S) в топливе , прямо коррелирует с концентрацией капель кислоты и, следовательно, со степенью коррозии.

Несколько исследователей провели обширную работу по точной оценке точки росы кислоты , или температуры, при которой определенный кислый газ конденсируется в капли. Для нагревателей цель состоит в том, чтобы поддерживать температуру восприимчивых областей выше этой точки росы. Эту переменную легко контролировать в нормальных условиях эксплуатации. Однако во время работы в режиме пониженного энергопотребления, как это происходит в настоящее время в промышленности, низкотемпературная зона нагревателей, обычно называемая холодным концом, может приблизиться к температуре точки росы по кислоте.

Низкая пропускная способность, более высокий риск коррозии

С тех пор, как мир захватил COVID-19, потребители и предприятия сократили потребление транспортного топлива. Нефтяная и газовая промышленность отреагировала на этот более низкий спрос сокращением объемов работ на нефтеперерабатывающих заводах, при этом наибольшее сокращение установок было сосредоточено на производстве бензина.

По данным Управления энергетической информации США (EIA): «Валовые входы в ADU [установки атмосферной перегонки] в апреле 2020 г. были на 3,4 млн баррелей в сутки (б/д) (21%) ниже, чем за пять лет (2015–2015 гг.). 19) средние и валовые затраты на ADU в мае 2020 года составили 3.на 6 млн баррелей в сутки (21%) ниже, чем в среднем за пять лет (Рисунок 1). По сравнению с установками каталитического крекинга и другими установками, расположенными ниже по течению, затраты на установки каталитического крекинга, связанные с производством бензина на нефтеперерабатывающем заводе, показали второе по объему изменение по сравнению со средними значениями за пять лет в апреле и мае, составив в среднем 1,6 млн баррелей в сутки и 1,4 млн баррелей в сутки ниже, соответственно» («This Week in Petroleum», 19 августа 2020 г. , US EIA).

Низкая пропускная способность огневых нагревателей напрямую влияет на температуру холодного конца, что может привести к кислотной коррозии точки росы. Для оптимальной работы и целостности оборудования нефтеперерабатывающие заводы должны контролировать температуру и при необходимости вносить коррективы в работу.

Рис. 1: Профиль рекуперативного воздухоподогревателя (ПВВ)

Холодные углы в воздухоподогревателях

Из всего оборудования нагревателя наиболее подвержены кислотной коррозии точки росы воздухоподогреватели (ПВВ). Эти теплообменники передают тепло от дымовых газов воздуху для горения до того, как он попадет в горелку.Для этого большинство рекуперативных АПН устроены в конфигурации потока сверху вниз и из стороны в сторону (рис. 1).

Эта конфигурация создает пространственные температурные градиенты на стороне дымовых газов и воздуха для горения APH, тем самым создавая холодный угол в месте, соответствующем самой низкой температуре дымовых газов и воздуха для горения.



Измерение температуры в воздухоподогревателях

Рис. 2. Типовое оснащение и конфигурация рекуперативного ПВД, а также расположение индикаторов температуры (TI) и преобразователя дифференциального давления (DP)

Обычно в ПВД измеряется температура на выходе смешанный дымовой газ используется для контроля и оперативных регулировок.Это, однако, используется с запасом, чтобы можно было сопоставить с минимальной температурой металла трубы в холодном углу.

На рис. 2 ① и ② показано обычное расположение индикатора температуры дымовых газов (TI). Однако по мере старения и засорения АТН пространственный температурный профиль изменяется из-за изменения характеристик теплообмена. Это изменение может быть незаметным при одноточечном измерении смешанной температуры.

Большинство нефтеперерабатывающих заводов уже понимают, что они могут использовать мониторинг состояния печи для предотвращения загрязнения, утечек, распределения потока и других проблем с производительностью. Теперь, во времена более низкой производительности, нефтеперерабатывающие заводы также должны помнить о конденсации кислотной точки росы в чувствительном оборудовании. В APH один из способов сделать это — использовать заслонку перепуска воздуха. Также важно измерять температурный профиль на выходе дымовых газов ③, а также контролировать перепад давления (DP) с помощью датчика перепада давления в точке ⑥ – на стороне дымовых газов.

В большинстве ДВС измерение температуры воздуха для горения производится только в точке ⑤: комбинированный канал к горелке после байпаса.Этого достаточно для условий, когда байпас воздушной стороны полностью закрыт. Однако само по себе это местоположение не дает информации о производительности APH, когда часть воздуха, подаваемого в APH, перепускается, что обычно имеет место при работе в условиях пониженного режима работы. Именно по этой причине измерение температуры воздуха для горения как до байпаса (место ④), так и после байпаса имеет неоценимое значение для диагностики, а также для оценки производительности.

WIKA, мировой лидер в области измерительных технологий

WIKA США является новатором в области электронных решений для измерения температуры (ETM) и измерения давления для нефтеперерабатывающей и нефтехимической промышленности.В дополнение к нашему обширному портфелю устройств и принадлежностей у нас есть полноразмерная установка для обработки данных рядом с Хьюстонским судоходным каналом для тестирования измерительных приборов в конкретных условиях и конфигурациях заказчика.

Для контроля состояния печи и предотвращения кислотной конденсации/коррозии компания WIKA USA может помочь. Свяжитесь с нашими специалистами, если вам нужна дополнительная информация о том, может ли ваш нефтеперерабатывающий завод извлечь выгоду из расширенного мониторинга вашего APH и другого оборудования.

Точка росы — более значимая мера влажности?

Была ли сегодня утром роса на траве там, где вы живете? Здесь получилось.(Фотография выше — настоящая роса на настоящей траве этим настоящим утром рядом с моим настоящим домом!) Появление жидкой воды происходит из-за одного простого факта: температура поверхностей, собирающих эту росу, ниже точки росы окружающий воздух. Все это, конечно, знают, но что это значит?

Вода действительно удивительная субстанция, и если вам интересно, почему я так разглагольствую о ней, как если бы я снова был профессором колледжа, то это потому, что у воды и зданий интересные отношения.Фактически, понимание того, как вода взаимодействует со зданиями, является одной из самых важных задач строительной науки. Я слышал, что тремя основными причинами разрушения зданий являются:

Меня уже не так интересует относительная влажность, как раньше. Сам по себе он не дает вам достаточно информации. Если вы действительно хотите понять свойства данного объема воздуха, вы должны знать, помимо относительной влажности, хотя бы еще один показатель: температура (по сухому термометру), абсолютная влажность, точка росы…

Однако, в отличие от относительной влажности, если вы знаете точку росы саму по себе, у вас есть полезная информация.Если у вас есть воздух с точкой росы, скажем, 20 ° C (68 ° F), вы знаете, что если этот воздух найдет любую поверхность с температурой 20 ° C или ниже, водяной пар из воздуха конденсируется и превращается в жидкость. капли воды, как это было на крыше автомобиля, показанной ниже.

Сказанное выше достаточно важно, чтобы повторить его. Воздух, в котором мы живем, содержит водяной пар. Количество водяного пара в воздухе — с точки зрения количества молекул или массы водяного пара — определяет, при какой температуре водяной пар начинает переходить в жидкую фазу.Обычно это происходит на поверхностях. Температура воздуха не должна быть ниже точки росы. Нужно только найти поверхности с температурой на уровне или ниже точки росы.

Вы можете видеть это регулярно, особенно в это время года. Помимо утренней росы на траве и машинах, вы видите ее также на холодных напитках — например, на том стакане воды со льдом в ресторане — или на еде

, которую вы достаете из холодильника и ставите на прилавок.

Да, даже если ваш кондиционер работает хорошо, точка росы воздуха в вашем доме все еще, вероятно, выше температуры в вашем холодильнике.Если вы поддерживаете температуру на уровне 75 ° F и относительную влажность 50%, точка росы составляет 55 ° F. В вашем холодильнике, вероятно, 35–40 ° F.

Как определить точку росы? Один из способов, которым я это отслеживаю, — это проверить канал погоды на моем телефоне. Помимо температуры и относительной влажности, они также говорят мне о точке росы. Вы также можете найти хорошую карту точек росы в США на их веб-сайте. Еще один очень хороший веб-сайт, который я обнаружил недавно (спасибо Дэвиду Батлеру!), — это калькулятор точки росы.Это позволяет вам поэкспериментировать с ползунками температуры, относительной влажности и точки росы, чтобы увидеть, как изменения одной переменной влияют на другую.

В следующей статье я соберу все эти переменные вместе и объясню психрометрию, термин Уиллиса Кэрриера, взятый из греческих слов, означающих «холод» (психро) и «мера» (метрика). Вот где все это объединяется, и неудивительно, что «отец современного кондиционирования воздуха» повсюду оставил свои отпечатки пальцев.

Прежде чем я оставлю тему на сегодня, позвольте мне привести несколько примеров пересечения точки росы и зданий:

Так что, если правда, что это действительно влажность, а не тепло, то не говорите мне относительную влажность. Да, это несколько полезно, но если вы собираетесь дать мне одну цифру, я бы предпочел знать точку росы.



Эллисон Бейлз из Атланты, штат Джорджия, спикер, писатель, консультант по строительным наукам и основатель Energy Vanguard. Он имеет докторскую степень по физике и ведет блог Energy Vanguard. Он также пишет книгу по строительной науке. Вы можете следить за ним в Твиттере по адресу @EnergyVanguard .



Похожие статьи

Сделайте точку росы вашим другом для определения влажности

Проблема с относительной влажностью

Какова относительная влажность во время дождя?



ПРИМЕЧАНИЕ. Комментарии закрыты.

Инженерная школа Массачусетского технологического института | » Когда воздух достигнет точки росы, изменится ли скорость конденсации при понижении температуры?

Когда воздух достигнет точки росы, изменится ли скорость конденсации при понижении температуры?

Это довольно длинный вопрос — и нет, не будет. Читать дальше…

Сара Дженсен

Когда Джейн Тейлор написала свое стихотворение «Звезда» в 1806 году, она, вероятно, не сверилась с психрометрической таблицей, чтобы определить точную температуру, при которой образуется роса на английских лужайках.Тем не менее, в одной из версий ее колыбельной говорится, что звездочка мерцает только «Когда палящее солнце садится / И трава с росой мокрая». Тейлор был прав, предположив, что для появления росы во дворе необходима более низкая температура. Точка росы определяется как температура воздуха, ниже которой водяной пар при данном барометрическом давлении конденсируется в жидкость. Это параметр, используемый метеорологами — и поэтами, хотя они могут этого не знать — для измерения количества влаги в воздухе.

Однако на скорость этой конденсации не влияют более низкие температуры, говорит Пракаш Говиндан, научный сотрудник отдела машиностроения Массачусетского технологического института. «Вопрос касается двух отдельных областей физики, термодинамики и теплопередачи», — говорит он. Точка, в которой воздух становится достаточно холодным для того, чтобы водяной пар начал конденсироваться, действительно является температурой точки росы, но, говорит Говиндан, «чтобы определить скорость конденсации, необходимо знать множество вещей о регионе — его география, климатические условия, воздушные потоки и т.д.Это не определяется точкой росы».

Говиндан предостерегает от путаницы точки росы с температурой по влажному термометру, температурой воздуха, охлажденного до насыщения — или 100-процентной относительной влажности — за счет испарения в него воды. «Если вы распыляете воду из бутылки, большая ее часть испаряется, так как забирает скрытое тепло из воздуха», — объясняет он. «Точка, до которой воздух охлаждается, — это температура по влажному термометру». Пловцы знакомы с этой концепцией: выход из океана на ветреный пляж приводит к ознобу, поскольку испарение отводит тепло от их мокрой кожи и купальников.Температура по влажному термометру в конечном итоге повышается и сходится с температурой по сухому термометру, при этом температура воздуха измеряется термометром, полностью защищенным от влаги.

Психрометрия, область, связанная с физическими и термодинамическими свойствами парогазовых смесей, имеет фундаментальное значение для понимания того, как инженеры проектируют системы для управления микроклиматом в помещении. От северной части Новой Англии до Найроби им необходимо учитывать местные температуры, тенденции влажности и точку росы при проектировании систем отопления и охлаждения, которые должным образом справятся с самыми жаркими и самыми холодными условиями региона.Их цель: довести точку росы и температуру в домах и на рабочих местах до наиболее комфортных для человека уровней — около 21°C (70°F).

Любой, кто интересуется психрометрией, должен поискать дополнительную информацию в Интернете, предлагает Говиндан. (Только следите за написанием — не пропускайте первую букву «р», иначе вы получите совсем другие результаты поиска.) «Многие сайты объясняют, как состояние воздуха зависит от влажности, температура, температура по влажному и сухому термометру и точка росы.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
