калькулятор расчета толщины утеплителя (теплоизоляции) для стен

Содержание

В процессе утепления стен минеральной ватой для утепления стен очень важно заранее рассчитать все параметры теплоизоляции. Убедиться в том, что вы все сделали правильно.

Только после расчета следует приступать непосредственно к монтажу утеплителя. Но как выполнить расчет теплоизоляции правильно и не сделать ошибку во время его осуществления?

Монтаж пенополистирольных плит на стену

Сейчас мы в этом подробно разберемся.

1 Зачем нужен расчет?

Кто-то из вас может задать закономерный вопрос, а зачем собственно рассчитывать все так дотошно?

Ведь можно просто на глаз взять, к примеру, 10 сантиметров утеплителя из пенопласта, и его наверняка хватит для полноценного утепления дома.

И действительно, при отделке тех же стен часто расчет вообще не выполняется. Но это не всегда правильно.

Если вы экономный человек и желаете расходовать свои средства правильно, то вам придется выполнить несколько простых действий.

Это необходимо для того, чтобы получить возможность использовать точное количество утеплительного материала. При этом его будет достаточно и для надежной теплоизоляции, и для размещения точки росы в правильном месте.

С теплоизоляцией все и так понятно, даже если производится утепление ангара с помощью ППУ. Если толщины утеплителя не хватит, то поверхность стен не будет защищена должным образом. Рано или поздно она промерзнет, а это значит, что температура у вас в доме упадет, и очень быстро.

Тут важно использовать формулы расчета, чтобы не прогадать с толщиной, при этом не затрачивая лишних средств на работу. Ведь лишние пару сантиметров того же пенопласта – это тоже деньги.

В особенности если вы собираетесь отделывать всю наружную поверхность стен. На таких площадях перерасход теплоизоляции может существенно отразиться на вашем кошельке.

к меню ↑

1.1 Что такое точка росы?

Второй – более неочевидный момент, заключается в необходимости смещения точки росы. Для стен, особенно наружных, важно просчитать точку росы правильно.

Точкой росы называют место отложения конденсата. Конденсат образуется из-за пара, что проходит через стену. Выходит он из помещений внутри. Это нормальный процесс. Поверхность стен постоянно подвергается воздействию пара, так как пар – это продукт жизнедеятельности человека.

Горячий, слегка увлаженный воздух довольно легко проходит через почти все конструкции. И если стена не защищена пароизоляцией, то пар будет беспрепятственно выходить наружу.

Внутреннее утепление стен минеральной ватой по каркасу

Однако выход пара может существенно затрудниться, если температура разных конструкций имеет разные показатели.

Наверняка вы видели, как на поверхности стен в сарае или на даче скапливается вода даже с утеплителем для стен снаружи. Она появляется ниоткуда и провоцирует появление на площади стен грибков, а также других подобных неприятностей.

Образуется конденсат из-за того, что неутепленные стены имеют пониженную температуру. Они промерзают, и на внешнем крае стены появляется так называемая точка росы. Положение, где температура конструкции находится на уровне примерно 10 градусов по Цельсию.

Именно в этом месте при образовании конфликта температур происходит физический процесс образования конденсата.

Если человек позаботился о монтаже утеплителя на поверхность стен, то они уже не промерзнут так, как раньше. Однако это не значит, что проблема решена. Без основательного расчета утеплитель может тоже частично промерзать. Это означает, что точка росы просто сместится на дальний край утеплителя.

Все бы ничего, да вот только большинство теплоизоляционных материалов влагу не любят, особенное ее избыточное количество. Нахождение в таких условиях может привести к различным неприятностям.

А всего этого можно избежать, если использовать калькулятор для расчета рабочей толщины теплоизоляции стен.

к меню ↑

1.2 Функции калькулятора

Выполнять расчет толщины для утепления стены можно вручную, а можно и с помощью калькулятора.

Калькулятор в привычном понимании – это специальная вычислительная машина, которая помогает проводить нам расчеты. Он часто используется даже при ручном выведении оптимальной толщины стен.

Однако в данном случае подразумевается другой калькулятор. Имеется в виду специальная программа по расчету эффективности теплоизоляции и утепления полиуретаном.

Сам по себе расчет можно изложить всего в нескольких формулах. Основные различия есть только в том, что каждый хозяин использует определенные материалы.

Так, стены могут быть выполнены из:

Кирпича;
Бетона;
Легких блоков;
Древесины и т.д.

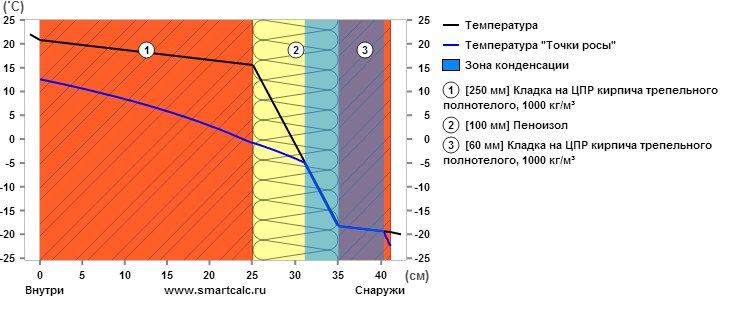

Слой утеплителя в пустотелой стене из пеноизола

При этом каждый материал имеет свою теплопроводность и влияет на конструкции. Аналогичная ситуация проходит с утеплителем для стен. Строители часто прибегают к помощи:

То есть по сути, все что от нас требуется – заранее определить нужные значения и подставить их в формулу. Этим и занимается калькулятор. Будучи прописанной по текущим стандартам программой, он содержит в себе все необходимые для работы данные.

Вам же нужно только выбрать материал, вписать его параметры и получить ответ. У того же пенопласта теплопроводность немного отличается от минваты.

Калькулятор же примет все заданные свойства и через секунду выдаст вам результат. Причем результат будет максимально точным, ведь калькулятор не может ошибаться.

Такие программы существенно упрощают жизнь людям. Даже далекому от математических формул и строительства человеку справиться с ними будет достаточно легко.

к меню ↑

2 Процедура расчета

Использовать калькулятор – это конечно хорошо. Но не будем забывать и про личные качества. Все-таки знание и понимание процесса расчета даст нам намного больше сведений, чем бездумное забивание нескольких цифр в рабочую программку.

Да и к тому же рассчитывать утеплители очень просто. Вся процедура заключается в сравнении наличных параметров и свойств, которые необходимы для качественного утепления.

Сначала рассчитывают номинальное теплосопротивление стен. То есть те их теплоизоляционные свойства, которыми они обладают изначально.

Теплосопротивление на утепление стен минеральными плитами считают по формуле:

R=p/k, где

R – непосредственно теплосопротивление;
P – толщина слоя;
k – коэффициент теплопроводности.

Однако показателей сопротивления будет несколько. Ведь стена может состоять не только из одного лишь кирпича или бетона. Снаружи ее могут отделать слоем в 3-4 см штукатурки, а изнутри нанесут еще несколько сантиметров шпаклевки. Все это надо рассчитать и сложить.

В итоге вы получите общий показатель сопротивления, что есть у ваших стен на данный момент. Затем вы сравните его с номинальными показателями по температурному региону.

Схематическое изображение теплоизоляционного пирога

Для этого загляните в справочник строительных норм. Под каждый регион в нем указывается показатель теплосопротивления, при котором стена эффективно удерживает тепло внутри дома. В большинстве случаев полученный показатель будет ниже номинального, и это нормально.

При несоответствии вам нужно отнять от номинального сопротивления реальное. Полученный результат и будет тем теплосопротивлением, которое необходимо будет нивелировать с помощью использования утеплителя.

к меню ↑

2.1 Расчет утеплителя

Итак, недостающие показатели получены. Что же делать дальше? А все очень просто. Действуем по той же схеме. Теперь у нас уже есть понимание того, сколько примерно тепла нужно компенсировать.

Также у нас есть показатели теплопроводности самих утеплительных материалов. Например, у пенопласта он находится 0,035 Вт/м. Данные берутся с таблиц.

Мы перемножаем показатели друг на друга, чтобы получить примерную рабочую толщину утеплителя. Если, например, 50 мм пенопласта не хватит, чтобы полностью компенсировать потери теплосопротивления, то нужно просто увеличить эту толщину и пересчитать ее еще раз.

В конце концов, вы придете к нормальному значению, что будет вас устраивать.

Прелесть выполнения расчета в том, что вы сможете подобрать практически идеальный слой утеплителя и сэкономить на этом существенные деньги.

Вместо того чтобы по стандарту утеплять стены десятисантиметровыми пенополистирольными плитами или жидкими утеплителями для стен, можно задействовать несколько формул и определить, что в вашем случае, например, хватит и 7 см пенопласта. Так зачем платить больше?

Собственно, все калькуляторы расчета утеплителя работают по этим же формулам. Просто там все данные уже забиты в ядро программы. Это касается как табличных параметров, так и формул, а также порядка их просчета.

Человеку больше не нужно искать формулы, подставлять в них значения и мучиться с расчетами. Программа перебирает все эти функции на себя, при этом выполняя работу намного быстрее. Любой расчет такой калькулятор способен выполнить почти мгновенно, что тоже большой плюс.

к меню ↑

2.2 Пример расчета теплоизоляционных конструкций (видео)

Точка росы и ее расчет – онлайн калькулятор

Точка росы – значение температуры, при которой водяные пары, находящиеся в воздухе, конденсируют в росу.

Конденсат – это продукт образованный в результате перехода жидкости из газообразного состояния в жидкое.

Конденсат на стекле

Точка росы зависит от:

Температуры;
Относительной влажности воздуха.

Чем выше относительная влажность воздуха, тем выше значение точки росы, соответственно, чем меньше влажность, тем она ниже.

Точка росы не может превышать температуру воздуха.

При 100 %-ой влажности воздуха, точка росы будет равна температуре воздуха.

Расчет точки росы

Рассчитать температуру выпадения конденсата можно по следующей формуле:

Т_р = (b*f(T, Rh))/(a-ƒ(T, Rh))

ƒ(T, Rh) = (a*T)/(b+T)+ln⁡(Rh/100)

где:

Т_р – температура точки росы, °С;
а (постоянная) = 17,27;
в (постоянная) = 237,7;
Т – температура воздуха, °С;
Rh – относительная влажность воздуха, %;
ln – натуральный логарифм.

Данная формула обладает погрешностью в ±0,4 °С в диапазоне:

0 °С < Т < 60 °С;
0,01 < Rh < 1,00
0 °С < Т_р < 50 °С;

Приборы для расчета точки росы

Для определения температуры выпадения конденсата используются различные приборы:

Психрометр – прибор, с помощью которого измеряется относительная влажность и температура воздуха. Он состоит из двух термометров: один – сухой, второй – с постоянным увлажнением. В ходе испарения влаги увлажненный термометр постепенно охлаждается. Чем ниже относительная влажность воздуха, тем ниже его температура. Психрометр используется в лабораторных условиях.
Портативный термогигрометр – цифровой прибор, показывающий влажность и температуру воздуха, а некоторые модели отображают и значение точки росы. Используется в строительстве для обследования зданий.
Тепловизоры. Некоторые приборы включают в себя функцию расчета точки росы. При этом на экране тепловизора показываются зоны с температурой ниже ее значения.

Таблица вычисления точки росы

Для быстрого расчета точки росы используют таблицу ее вычисления. Зная фактическую температуру и относительную влажность воздуха, можно легко определить температуру выпадения конденсата.

Точка росы – таблица вычисления

Так, например, при температуре воздуха, равной 20°С и относительной влажности 40%, выпадение конденсата будет происходить на поверхностях с температурой 6°С и ниже.

Полная таблица

Калькулятор точки росы

Результат вычислений

Комфортные значения точки росы для человека

Точка росы, °C	Восприятие человеком	Относительная влажность (при 32°С), %
более 26	крайне высокое восприятие, смертельно опасно для больных астмой	65 и выше
24-26	крайне некомфортное состояние	62
21-23	очень влажно и некомфортно	52-60
18-20	неприятно воспринимается большинством людей	44-52
16-17	комфортно для большинства, но ощущается верхний предел влажности	37-46
13-15	комфортно	38-41
10-12	очень комфортно	31-37
менее 10	немного сухо для некоторых	30

Точка росы в строительстве

Расчет точки росы имеет большое значение в строительстве. Благодаря ей, определяется:

Толщина и материал стен;
Толщина, материал и место утепления;
Система вентиляции и отопления в помещении.

Игнорирование или неправильный расчет точки росы ведет к образованию плесени и грибков. Это оказывает негативное влияние на долговечность здания, значительно сокращая срок его эксплуатации.

В оконной сфере – точка росы прямо касается проблемы выпадения конденсата на окнах. Зная ее определение, можно легко это устранить – достаточно понизить влажность воздуха либо повысить температуру поверхности стекла.

Расчет точки росы в стене, определение точки росы в строительстве

Во время проектирования тепловой изоляции жилых зданий специалистами всегда производится расчет точки росы с целью определения ее положения в наружной стене. Это позволяет понять, в каком месте есть большая вероятность выделения значительного количества конденсата, и таким образом выяснить, насколько выбранный материал ограждения соответствует условиям эксплуатации.

Мы не станем выкладывать здесь расчет точки росы по формулам, который принято делать в строительстве, так как он довольно сложен и громоздок. Кстати, этим пользуются многие недобросовестные продавцы стройматериалов, рассказывая нам о выделении влаги внутри тех или иных утеплителей. Цель данной статьи – помочь обычному домовладельцу самому определить точку росы в стене и использовать это на практике.

Что такое точка росы

Надо понимать, что воздух всегда содержит в себе водяной пар, количество которого зависит от многих условий. Внутри помещений пар выделяется от человека и от разных повседневных процессов его жизнедеятельности – стирки, уборки, приготовления пищи и так далее.

Снаружи содержание влаги в воздухе зависит от погодных условий, это понятно. Причем насыщение воздушной смеси парами имеет свой предел, при достижении которого начинается конденсация влаги и появляется туман.

Принято считать, что в этот момент воздух вобрал в себя максимально возможное количество пара и его относительная влажность (обозначается буквой ω) составляет 100%. Дальнейшее насыщение как раз и приводит к появлению тумана – мелких капелек воды, находящихся во взвешенном состоянии. Тем не менее всем доводилось наблюдать выпадение конденсата на различных поверхностях и без всякого тумана.

Так бывает, когда не полностью насыщенный парами воздух (влажность менее 100%) соприкасается с поверхностью, чья температура на несколько градусов ниже его собственной. Фокус в том, что воздушная смесь при различной температуре может вместить разное количество пара. Чем температура выше, тем больше влаги она может впитать. Поэтому, когда смесь с относительной влажностью 80% контактирует с более холодным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

В этот момент и начинается выпадение конденсата на поверхности, возникает так называемая точка росы. Именно это явление можно наблюдать летом на траве. Утром земля и трава еще холодные, а солнце быстро прогревает воздух, влажность его около земли быстро достигает 100% и выпадает роса. Примечательно, что процесс конденсации сопровождается выделением тепловой энергии, что была затрачена ранее на парообразование. Оттого роса быстро сходит.

Получается, что температура точки росы – величина переменная и зависит от относительной влажности и температуры воздуха в определенный момент. На практике эти величины определяются с помощью различных измерителей, — термометров и психрометров. То есть, проведя измерение температуры и влажности воздуха, можно предположить, при какой температуре поверхности возникнет точка росы по таблицам, о чем речь пойдет далее.

Для справки. Чтобы определить влажность наружного воздуха, сейчас вовсе не обязательно проводить какие-то измерения, достаточно взглянуть на метеопрогноз в интернете. Там указывается и относительная влажность.

Определение точки росы

На данный момент нет смысла задумываться над тем, как рассчитать точку росы, поскольку это давно уже сделано специалистами, а результаты сведены в таблицу. В ней указываются значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает выделяться конденсат.

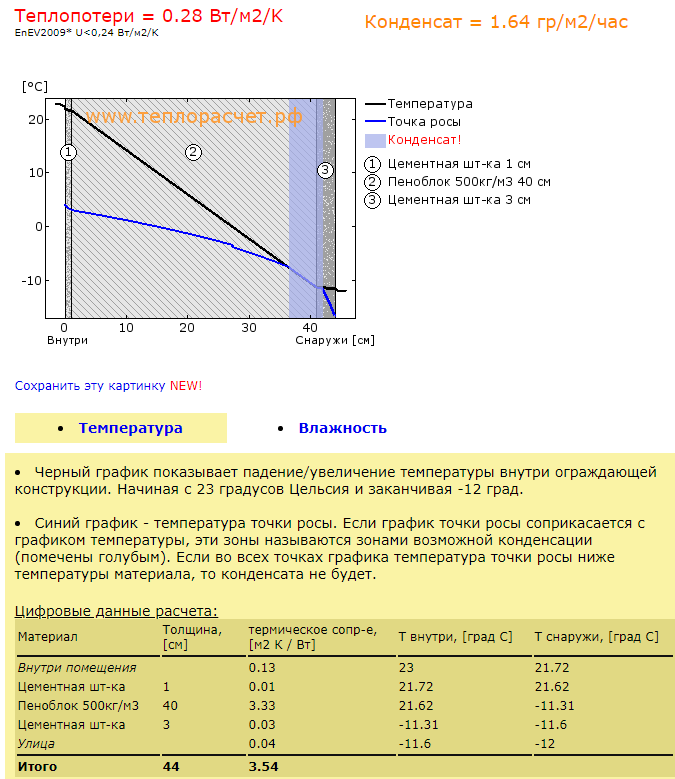

Как видите, фиолетовым цветом здесь выделена нормативная температура в помещении в зимнее время года – 20 °С, а зеленым обозначен сектор, что охватывает диапазон нормированной влажности – от 50 до 60%. При этом точка росы колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсация влаги внутри дома невозможна, поскольку в нем нет поверхностей с такой температурой.

Другое дело – наружная стена. Изнутри ее омывает воздух, нагретый до +20 °С, а снаружи – минус 20 °С, а то и больше. Значит, в толще стены температура постепенно растет от минус 20 °С до + 20 °С и в каком-то месте она обязательно будет равна 12 °С, что при влажности 60% даст точку росы. Но для этого еще нужно, чтобы водяной пар добрался до этого места сквозь материал ограждения. И тут возникает еще один фактор, влияющий на определение точки росы – паропроницаемость материала, которая всегда учитывается при строительстве.

Теперь можно перечислить все факторы, влияющие на образование влаги внутри наружных стен в процессе эксплуатации:

температура воздуха;
относительная влажность воздуха;
температура в толще стены;
паропроницаемость материала ограждения.

Примечание. Для измерения этих показателей в толще эксплуатируемых стен не существует никаких датчиков или анализаторов, их можно получить только расчетным путем.

Паропроницаемость – это характеристика, показывающая, какое количество водяного пара может пропустить через себя тот или иной материал за определенный промежуток времени. К проницаемым относятся все конструктивные материалы с открытыми порами – бетон, кирпич, дерево и так далее. В народе бытует выражение, что дома, возведенные из них, «дышат». Примерами пористого утеплителя служат минеральная вата и керамзит.

Из всего вышесказанного можно сделать вывод, что в обычных и утепленных стенах всегда есть условия для возникновения точки росы. Вот в этом месте и появляется много небылиц и страшилок, связанных с огромным количеством воды, прямо-таки вытекающим из стен при конденсации, и растущей на них массой плесени. В действительности все не так страшно, ведь эта точка не занимает стационарную позицию в ограждении. С течением времени условия с обеих сторон конструкции постоянно меняются, отчего и точка росы в стене перемещается. В строительстве это называется зоной возможной конденсации.

Так как ограждение проницаемо, то оно способно самостоятельно избавляться от выделяющейся влаги, при этом важную роль играет вентиляция с обеих сторон. Неспроста наружное утепление стен минеральной ватой делается вентилируемым, ведь точка росы в этом случае находится в утеплителе. Если все сделано правильно, то выделяющаяся внутри ваты влага через поры покидает ее и уносится потоком вентиляционного воздуха.

Вот почему так важно устроить хорошую вентиляцию в жилых помещениях, она удаляет не только вредные вещества, но и лишнюю влагу. Стена мокнет лишь в одном случае: когда конденсация происходит постоянно и в течение длительного времени, а влаге деться некуда. В нормальных условиях материал просто не успевает напитаться водой.

Современные полимерные утеплители практически не пропускают пар, поэтому при утеплении стен их лучше располагать снаружи. Тогда необходимая для конденсации температура будет внутри пенопласта или пенополистирола, но пары к этому месту не доберутся, а потому и увлажнения не возникнет. И наоборот, утеплять полимером изнутри не стоит, так как точка росы останется в стене, а влага станет выделяться на стыке двух материалов.

Пример такой конденсации – окно с одним стеклом в зимнее время, оно не пропускает пары, отчего на внутренней поверхности образуется вода.

Внутреннее утепление осуществимо при таких условиях:

стена достаточно сухая и относительно теплая;
утеплитель должен быть паропроницаемым, дабы выделяющаяся влага могла покинуть конструкцию;
в доме должна хорошо действовать вентиляция.

Заключение

Итак, точка росы внутри строительных конструкций присутствует всегда, при этом рассчитать количество образующейся влаги по формулам весьма сложно, можно лишь определить зону конденсации. А это дает возможность принять меры по удалению влаги, а иногда и вовсе предотвратить ее появление с помощью паронепроницаемых утеплителей.

Расчет точки росы в каркасном доме

Как рассчитать точку росы в каркасном доме и почему мокнет утеплитель

При выстраивании и проектировании всех домов крайне важным будет грамотный расчет точки росы в каркасном доме при выстраивании стен. Неправильный расчет точки росы и/или полное игнорирование такого показателя сможет разрушить дом изнутри.

Учет точки росы в области строительства может обезопасить от разрушительного влияния внешней среды.

Точка росы – что это такое

Итак, точка росы – определенный температурный предел воздуха, ниже которой пар будет содержаться в воздухе, а еще станет насыщенным и преобразуется в жидкость.

Точка росы является еще и тем местом, где холодный и теплый воздух встречаются, и в том месте при их взаимодействии появляется жидкость в виде конденсата. На примере строительный построек точка росы будет проявляться как конденсат на окнах, и всегда при резких похолоданиях на улице заметно, как на ранее сухом стекле окна появляется запотевание и капли воды. Это безвредное и ближайшее проявление точки росы. В природе точка росы появляется как капельки утренней росы на листиках растений и остальных объектах. Все это появится в результате взаимодействия ночного холодного воздуха и нагреваемого солнечными лучами утреннего теплого воздуха. В случае с нагреваемым помещением точка росы будет создавать искусственного в любое время суток, при температурных условиях ниже нуля на улице.

Совсем иным будет то, если образование точки росы (т.е. конденсата) будет обнаружено внутри домовой стены. Даже не самый опытный строитель обеспокоиться образованием излишней влаги в помещении, которое ранее было сухим. Так как последствия такого скопления влажности могут быть наиболее неблагоприятными. Но внутренняя домовая стена не единственное место для разрушения, где можно проявить себя неграмотный расчет точки росы или даже его полное отсутствие. Неправильно выполненный расчет и размещение точки росы станет врагом №1 в сфере строительства, который медленно изнутри будет разрушать все крепкие строения.

Подробности

Где должна быть ТР

Лучшим местом для появления точки росы в стене будет утеплитель, размещенный извне стены. Толщина утеплительного слоя на стенке должна быть такой, чтобы в прохладное время года конденсат не смещался в саму стенку или если начал смещаться, но не на долгое время. О разрушительных последствиях нахождения ТР в теле стены несущего типа рассмотрим дальше. Стены, базой которой стали пористые материалы (газоблоки и пеноблоки), ракушечник и иные материалы нуждаются в большем слое утеплителя, так как они прекрасно впитывают и сохраняют влагу. Получается, что даже не долгосрочное (несколько дней) пребывание в пористой стенке ТР может разрушительным образом будет сказываться на внутренней целостности. И потому теплые материалы для укладки стен могут быть эффективными лишь в определенных регионах, далеко с не самыми морозными зимами.

Если по расчетам точка росы будет время от времени перемещаться в стену дома или есть большая вероятность сдвига, то такой факт важно учитывать при выборе материала для стеновой укладки. Для такого случая прекрасно подойдут стеновые материалы с высокой степенью плотностью, и те, что выдерживают множество циклов заморозки и оттаивания, без повреждений, с огромным коэффициентом морозустойчивости. К материалам, устойчивым к морозу, отнесется кирпич и керамзитобетон. В таблице представлены все показатели устойчивости к морозу наиболее популярных стеновых материалов.

Как рассчитать точку росы в каркасном доме с утеплением

Рассчитать одно, определенное место на стене, где будет проявлять себя конденсат, нереально. Так как нахождение точки росы будет зависеть от определенных параметров и такой показатель переменчивый. Рассчитать можно лишь определенную дистанцию в стеновой толщине, где будет появляться жидкость при разных изменениях температуры снаружи дома. К примеру, если в помещении температура стабильная, а на улице стало резко холодно, то точка росы станет сдвигаться по толщине стен поближе к помещению. Посредством формулы можно получать по максимуму точные расчеты росы и однородной, и многослойной стены. Вычислять место появления точки росы во всех многслойных стенах крайне просто, и для того, чтобы узнать точку росы в каркасном доме, нужны такие показатели:

Температура воздуха в помещении.
Температура на улице.
Отдельная толщина всех слоев стен.
Коэффициент теплового сопротивления материалов, из которых выстроены домовые стены.
ТР при относительной влажности воздуха в регионе (таблица представлена ниже).

Для определения части планируемой стены, в которой будет точка росы и выделение конденсата, важно знать о таких показателях.

Температура ТР в регионе, с нужными для вас показателями влажности и воздушной температуры в помещении. Такой показатель можно просмотреть в таблице выше.
Воздушная температура, которая появляется на границе пары слоев стен, при интересующих показателях. Назовем это ТС (точка между слоев).

Если разница выделенных выше показателей станет положительной, то ТР будет в утеплителе, если показатель будет отрицательный, и ТР начнет накапливать жидкость в доме или стене. Иными словами, если температура стыка утеплителя и стен будет выше и иметь знак +, чем температура ТР по таблице, и тогда конденсат будет появляться в утеплителе. Рассмотрим пример. Температура ТР в регионе со влажностью 60% и температурой в комнате +21 градус, по таблице будет составлять +12.9 градусов. Температура воздуха на границе утеплительного слоя и стены составляет +15 градусов. Разница между показателями составляет +2.1 градус. Если разница показателей, отмеченных выше, будет положительной, как в этом случае, то точка росы будет в утеплителе, если показатель отрицательный, то ТР начнет скапливать жидкость в домовой стене.

В нашем случае температура выделения жидкости из пара будет раньше, нежели насыщенный влагой воздух дойдет до главной стены. Конденсат выпадет в утеплителе, а не в несущей стеновой части или внутри него. Появляется вопрос о том, что если температуру ТР при заданной влажности выберем из таблицы, то так вычислять температуру между стеновыми слоями.

Расчет температуры воздуха на границе пары слоев стен очень просто, применяя такую формулу:
ТС=(Т2-Т1)*(С1*0.01/к)/(С2*0,01/к)
Т2 – воздушная температура внутри помещения.
Т1 – температура воздуха со стороны улицы.
С1 – толщина стенового материала.
К – коэффициент тепла стенового материала.

К примеру, выберем регион, где точка росы +12.9 градусов со влажностью в 60%, температура в комнате +21 градус и температура на улице -12 градусов. Далее вам требуется вычислить для таких условий, какая будет температура между обычной стеной в 1.5 кирпича с толщиной 0. 38 метров и наружным видом утеплителя из пенопласта, толщина в 0.1 метр. Чтобы убрать температуру ТР из таблицы. Для этого применяйте формулу. Получится следующее:

Т2 составляет =21 градусов (воздушная температура в помещении).

Т1 составляет – 13 градусов (воздушная температура на улице).

С1 составляет 0.38 метров (толщина стенового материала).

К1 – 0.6 (коэффициент теплового вида сопротивляемости кирпичей).

С2 – 0.1 метр (толщина слоя утеплителя, сделанного из пенопласта).

К2 составляет 0.04 (коэффициент теплового сопротивления пенопластовых листов).

Расчет температуры между стеной из кирпича утеплителе из пенопласта, в выбранных нами условиях климата 9.52.

По вычислениям температура воздуха между пенопластовым утеплителем в 0.1 метр и стеной из кирпича в 0.38 метра при температуре воздуха на улице -13 градусов и температуре в доме +21, составляет 9.52. так, если произвести вычисления, точка росы, из-за которой намокает утеплитель, будет -3. 38. Как вы видите, получится отрицательный показатель, т.е. состояние конденсата воздух достигнет в кирпичной стене и в нем начнет накапливаться влажность. Приведенный расчет ТР будет самым точным, с погрешностью до ½ градуса, в отличие от определенных онлайн-калькуляторов и остальных приборов, которые не способны учесть разную материальную структуру.

Расчет точки росы на калькуляторе/приборе

В Интернете есть много онлайн-программ (калькуляторов), посредством которых можно рассчитывать приблизительное размещение ТР в стене. Программа рассчитает ТР, основываясь на множество показателей, которые важно вводить вручную. Это информация о материалах, из которых вы планируете возводить стены, число стеновых слоев и их толщина, температура воздуха внутри и снаружи, а также влажность воздуха. Калькуляторы удобны в расчетах, и вместе с цифровыми расчетами можно будет увидеть диаграммы и графики перемещения ТР в зависимости от изменений воздушной температуры. Но результаты расчетов у большинства калькуляторов отличаются и насколько точны расчеты, неизвестно.

ТР можно определять даже в реальном времени, посредством особого устройства. Это электроприбор с монитором, где отображены сведения про влажность внутри помещения, отображается температура воздуха и ТР. Эти приборы актуальны для изменения точки росы в уже законченной и возведенной строительной конструкции. При проектировании стеновой толщины и здания этот прибор не поможет.

Вред точки росы для домовых стен

Мы рассмотрели, что ТР может быть размещена в 3 разных стеновых участках:

В наружном виде утеплителя стен.
В стенах, поближе к наружной части.
В стеновой поверхности, поближе ко внутренней части.

В каждом из мест, которые перечислены, ТР будет проявляться себя по-разному. Если в одном месте она будет безвредной, то внутри дома/стене будет оказывать разрушительные последствия на стеновую целостность. Ниже мы рассмотрим поведение ТР в каждом из описанных мест.

Точка росы в утеплителе наружного вида

Это наиболее безвредное нахождение ТР для дома, и в таком случае:

Конденсат при попадании ТР образуется в самом утеплителе.
Слой утеплительного материала не гигроскопичный, и потому влага не станет задерживаться в стеновом конструктиве и испаряется при изменении воздушной температуры.
За счет пароизоляционных качеств утеплительного материала, влажность, которая появляется во время испарения конденсата, выйдет на улицу и не будет взаимодействовать с домовой стеной.
Домовые стены сухие в течение года, причем и снаружи, и изнутри.
Стены сохранят прочность и целостность в течение многих десятков лет.

Рассмотрим еще один вариант.

Точка росы в домовой стене, ближе к наружной части

Поведение стен будет во многом зависеть от материала, из которого она сделана. Лучше всего переносят ТР стены из тяжелых и плотных стройматериалов, таких как керамзитобетон, кирпич, древесина и камень, потому что они в меньшей мере подвержены разрушению и обладают огромный коэффициент морозоустойчивости. Домовые стены выстроенных из пористых материалов, отлично впитывают влагу и тех, которые пропускают пар. Это газоблоки, пеноблоки и подобные материалы, а у них действие точки росы должны быть по минимуму коротким.

При появлении конденсата внутри стен, материал начнет насыщаться жидкостью. При дальнейшем понижении температуры воздуха накопленная жидкость станет замерзать и расширяться, а увеличение объема жидкости разрушит любые материал стен внутри. Это приведет к появлению и мелких, и больших трещин к стеновой структуре. Так они окончательно потеряют свою прочность. В случае, когда стена, в которой точка росы внутри, а еще утеплена снаружи, то материал не станет препятствовать выходу влаги наружу.

По этой причине вся жидкость будет накапливаться на поверхности, между стеной и утеплителем. Это влечет образование грибковых колоний и плесени, со всеми последствиями, которые вредят и зданию, и человеческому здоровью. Если домовые стены не утеплены снаружи, то жидкость будет выходить с повышением воздушной температуры, но это не спасет стены от внутренних разрушений после замерзания воды. Такие испарения жидкости от влажных стен вы сможете наблюдать в виде белоснежного налета на стенах из кирпичей.

Как рассчитать точку росы в стене при утеплении

При строительстве здания или отдельных его частей часто перед застройщиком возникает понятие точка росы.

Этот термин слышали все кто хоть раз менял окна, утеплял стены или менял систему отопления в своем жилье.

Итак, рассмотрим, что такое точка росы, зачем надо знать её расположение в стене и как её можно определить с помощью доступных подручных средств.

Определяем суть термина

При высокой температуре и влажности холодные стены покрываются росой

Если выражаться простым языком, то точка росы – это момент, когда внутренняя температура помещения и влажность значительно превышают температуру поверхности перекрытия. При этом на поверхности стены неизбежно конденсируется влага из воздуха. Влияние на этот момент оказывают:

влажность воздуха в помещении;
температура стен или перекрытий;
температура внутри здания.

Если в помещении влажно и жарко, то на холодном стакане сразу образуются капли росы.

Для чего данный термин используется при строительстве?Любые ограждения: стена или окно – это граница с внешним миром, а значит температура их поверхности отличается от средней в помещении.

Значит, в том месте, где на стене расположена точка росы, будет регулярно скапливаться влага. На нахождение точки росы оказывают влияние:

характеристики используемых при строительстве материалов и их толщина;
место монтажа, количество слоев и качество утеплителя.

Важно, чтобы точка росы находилась с внешней стороны стены здания. В противном случае мы получаем постоянно влажную поверхность и как следствие образование плесени, грибка, разрушение декоративного слоя и несущих характеристик конструкции.

Расчет точки росы

Многих владельцев квадратных метров интересует вопрос, как самостоятельно рассчитать точку росы в стене. Чисто теоретически в этом нет ничего сложного, особенно, если вы математик, физик или просто хорошо помните школьную программу.

Для этого необходимо воспользоваться формулой:

ТР = (b * λ(Т,RH)) / (a * λ(Т,RH)), где:

ТР – искомая точка;
а –константа равная значению 17,27;
b – константа равная значению 237,7;
λ(Т,RH) – коэффициент, который рассчитывается следующим образом:

λ(Т,RH) = (а*Т) / (b*T+ lnRH), где:

Т – внутренняя температура помещения;
RH – влажность в помещении, значение берется в долях, а не в процентах: от 0,01 до 1;
ln – натуральный логарифм.

Если в школе вы увлекались игрой в баскетбол или чтением Достоевского больше, чем логарифмами, не расстраивайтесь. Все уже посчитано в таблице данных тепловой защиты за номером СП 23-101-2004, составленной на основании замеров и расчетов научно-проектными организациями.

Наиболее вероятные значения в средних российских условиях указаны в таблице ниже:

Если вы решите рассчитать значение, то получите данные, сходные с указанными в таблице. Кроме всего прочего, для расчета можно воспользоваться онлайн – калькулятором.

Практическое применение

Знание величины значения точки росы важно при планировании утепления здания

На практике значение термина точки росы важно при утеплении стен здания. Для обеспечения оптимальных теплоизоляционных характеристик ограждающих частей здания необходимо знать не только величину значения точки росы, но и ее положение на поверхности или в теле стены.

Современные методы строительства допускают 3 варианта проведения работ и в каждом случае точка выпадения конденсата может быть разной:

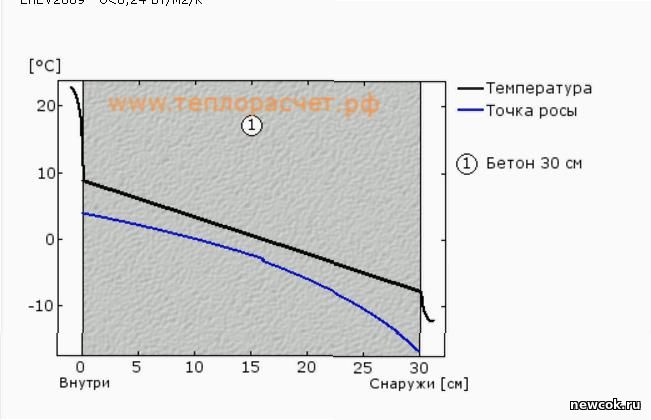

Здание, построенное из единого материала без дополнительной теплоизоляции. Если тело стены состоит из кирпича, камня или монолитного бетона, то при соблюдении технологии строительства в таких зданиях точка росы находится внутри стены. Её расположение тяготеет к внешнему краю поверхности. При условии снижения внешних температур точка росы будет смещаться внутрь стены. Если разница температур окажется значительной, то может наступить момент, когда точка росы окажется внутри помещения, и на стене выступит влага. Всем нам знакомая ситуация: запотевание окон зимой.

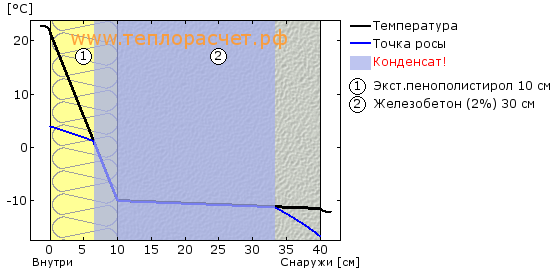

При правильном утеплении снаружи точка росы будет располагаться внутри утеплителя

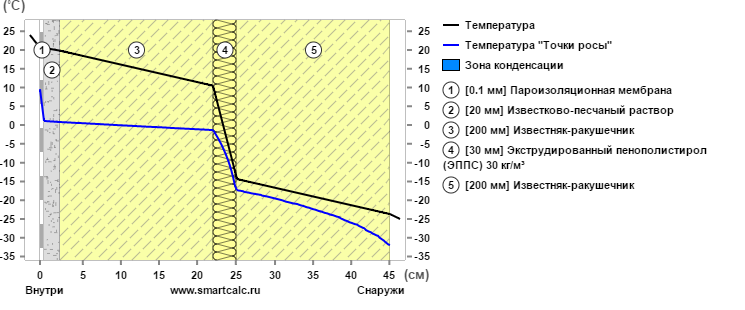

Здание построено с укладкой слоя внешней теплоизоляции. При правильном расчете данная теплоизоляция является оптимальной. Правильно подобранные толщины материала позволят утеплить строение, при этом точка росы будет располагаться внутри слоя утеплителя.
Строение с внутренним утепляющим слоем. В данном случае точка росы будет находиться близко к внутренней поверхности стены, а в случае похолодания сместится непосредственно к поверхности.

Исключение в случае с однотипной стеной составят, пожалуй, деревянные срубы. Дерево – природный материал, обладающий прекрасными качественными характеристиками низкой теплопроводности и высокой паропроницаемости. В таких зданиях точка росы всегда будет расположена ближе к внешней поверхности. Деревянные срубы почти никогда не требуют проведения работ по дополнительной теплоизоляции.

Последний вариант крайне нежелателен и производится только тогда, когда нет другого выхода. О том, как правильно утеплять стены дома, смотрите в этом видео:

Если всё же утеплитель укладывается внутри здания, то следует провести дополнительные мероприятия:

оставить воздушный карман между слоем теплоизоляции и облицовкой;
предусмотреть устройство вентиляционных отверстий и обогрев помещения с дополнительным уменьшением уровня влажности.

Что делать, чтобы вывести точку росы из дома наружу?

Как правильно поступать, когда дом уже построен и эксплуатируется, а стены начали сыреть? Всё выше сказанное говорит нам о том, что необходимо изменить факторы, влияющие на точку росы. А значит, можно либо усилить отопление, чтобы снизить уровень влажности, либо снизить разницу в температуре покрытий, а именно проложить слой внешней теплоизоляции.

Варианты утепления стен

Почему утепляем стены именно снаружи? Во-первых, это удобно. Во-вторых, в таком случае температуру внешней среды будет иметь не стена дома, а слой теплоизоляции. Кривая снижения температуры станет более пологой, и точка росы фактически сдвинется к краю теплоизоляционного слоя. Важные советы по данному вопросу смотрите в этом видео:

Чем толще покрытие, тем вероятнее смещение точки росы в тело теплоизоляции за пределы стены дома. Как результат, дома, хорошо утепленные снаружи, служат дольше и не требуют больших затрат на отопление.

Материал теплоизоляции

Пеноплекс рекомендуется для наружного утепления стен

Как мы уже разобрались, лучше использовать теплоизоляционный материал, который можно монтировать с наружной стороны здания. Как правило, речь идет о пеноплексе, пенопласте или минеральной вате.

Материал на основе минеральной ваты обладает хорошей паропроницаемостью. При этом частично влага задерживается в утеплителе и стекает вниз под действием силы тяжести. Утеплителю данное обстоятельство ничем не грозит, поскольку базальтовое или стеклянное волокно устойчиво к действию влаги.

Нелишним не будет устроить слой гидроизоляции в нижней части строения, чтобы предотвратить разрушение фундамента.

Материалы типа пеноплекса паронепроницаемы, поэтому при их монтаже следует оставить воздушный карман, чтобы отвести влагу с внутренней поверхности материала.

При соблюдении данных условий можно говорить о сохранности стен и эффективности утепления.

основные методы и нормативные документы

При проектировании строительства любого объекта ведется расчет точки росы. Это определение значения температуры, при которой образуется конденсат.

Данное значение позволяет определить локализацию образования конденсата, которая располагается на поверхности стены или внутри нее. Целесообразность ее расчета связана с определением толщины стены для сохранения тепла.

Важность определения точки росы определяется тем, что этот процесс влияет, влажной будет стена снаружи или внутри. Температура образования конденсата зависит от следующих факторов внутри помещения:

уровня влажности;
температуры воздуха.

Например, при температуре воздуха +20 ^oC и влажности 60% в помещении температурное значение выпадения конденсата на любой поверхности ниже +12 ^oC. Если на улице снизилась температура, а внутри она стабильно постоянна, то точка росы сдвинется в толще стены ближе к помещению.

Чем точнее определено значение показателя, тем выше вероятность создания комфортного микроклимата в зданиях и сооружениях. Расчет точки росы позволяет вычислить сегменты наиболее высокой влажности.

Целесообразно предотвратить данные процессы во избежание развития процессов гниения и появления грибка и плесени.

Достигается это смещением точки росы ближе к внешней поверхности, то есть мероприятиями по утеплению снаружи.

Грамотный расчет толщины утеплителя предотвратит промерзание стен в результате замерзания и оттаивания конденсата. Оптимально, если конденсат будет выпадать внутри утепляющего слоя.

Определение точки росы в стене

Основные показатели, необходимые для расчета, это влажность и температура внутри помещения. Для их определения используется бытовой психрометр.

Данный аппарат определяет оба показателя. Его работа основана на сочетании термометра, охлаждаемого увлажняющим устройством. Чем выше процент влажности, тем выше показатели термометра.

Для строительных нужд разработаны электронные устройства, мгновенно рассчитывающие величины температуры и влажности и выводящие показатели на дисплей. Также функцию расчета точки росы имеют некоторые модели тепловизоров.

Существует несколько способов расчета точки росы:

по формуле;
по таблице;
с помощью онлайн-калькулятора.

Расчет по формуле

Расчет точки росы T с помощью формулы проводится при известных показателях влажности и температуры. Итоговое значение будет считаться приблизительным ввиду пренебрежения некоторыми факторами.

Где нужно предварительно рассчитать f:

t — комнатная температура ^oC, φ — влажность %, а 17,27 и 237,7 — постоянные величины.

Например, для помещения нормальными показателями является влажность 60% и комнатная температура 21 ^oC, расчет будет выглядеть следующим образом:

Таким образом, расчет точки росы выглядит так:

Температура выпадения конденсата равняется 12.92 ^oC. Таким образом, утепление стен снаружи предотвратит потери тепла из помещения и промерзание стены.

Расчет по таблице

Точку росы можно определить с помощью созданной специалистами таблицы. Для того, чтобы определить точку росы, например для 21^oC при 60% влажности, ищем пересечение строки температуры со столбиком влажности и получаем значение 12.9 ^oC.
Таблица 1. Определения точки росы.

Расчет с помощью онлайн-калькулятора

Также вы можете рассчитать значение точки росы, воспользовавшись онлайн-калькулятором на сайтах и форумах строительной тематики. Внеся значения температуры и влажности, снова получаем значение 12,92^oC.

Как работать с онлайн-калькулятором для расчета точки росы в стене посмотрите на видео:

Нормативные документы

Необходимость расчета точки росы регламентируется строительными нормами и правилами. СП 23-101-2004 «Проектирование тепловой защиты зданий», а также СНиП 23-02 «Тепловая защита зданий». Недостаточное утепление смещает точку росы ближе к помещению.

Так как температура в районе оконных блоков или дверей ниже, чем общая рассчитанная точка росы, то выпадение конденсата в этих сегментах неизбежно в холодное время года. Определение точки росы важно для осуществления решения, с какой стороны проводить утеплительные работы и какой толщины целесообразнее приобрести утеплитель.

Важно! Чем ниже коэффициент теплопроводности утеплителя, тем меньшей толщины потребуется утепляющий слой. Например, толщины утеплителя из минеральной ваты будет достаточно 0,12 м, когда для сохранения тепла в помещении вам понадобится более 5 метров железобетона.
Таблица 2. Зависимость толщины материала стены от теплопроводности
Материал стены Коэфф. теплопроводн. I, Вт/(м*^oC) Требуемая толщина в метрах
Пенополистирол 0,039 0,12
Минеральная вата 0,041 0,13
Железобетон 1,7 5,33
Кладка из силикатного полнотелого кирпича 0,76 2,38
Кладка из дырчатого кирпича 0,5 1,57
Клееный деревянный брус 0,16 0,5
Керамзитобетон 0,47 1,48
Газосиликат 0,15 0,47
Пенобетон 0,3 0,94
Шлакобетон 0,6 1,88
Сведение к минимуму потерь тепла и поддержание комфортного микроклимата являются первоочередными задачами при проектировании и утеплении зданий. Соблюдение строительных правил и норм, а также санитарно-гигиенических нормативов позволит грамотно изготовить инженерную документацию и рассчитать объемы требуемых стройматериалов.
Как рассчитать точку росы и что это такое: tvin270584 — LiveJournal
Большинство из нас наверняка слышали про такое понятие, как точка росы. В этой статье мастер сантехник расскажет что это такое и почему данный физический фактор обязательно следует учитывать при проведении работ по теплоизоляции дома.

Что такое точка росы в строительстве
Точка росы — это расстояние от земли, где воздух, охлажденный до определенной температуры, образует росу. Этот показатель зависит от нескольких факторов.
Ключевым является давление воздуха внутри строения и на улице. Далеко не всегда удаётся просто определить этот показатель. Но заметим, что каждый владелец строения должен обязательно определить, какая в помещениях его дома точка росы, поскольку она оказывает влияние на комфорт при проживании.
Если в помещении точка росы завышена, в этом случае основные строительные материалы – бетон, металл и дерево – не обеспечат нужного эффекта при возведении дома, и срок их службы будет непродолжительным. Здесь понадобится либо высокий цоколь, либо дополнительная защита от влаги.
Если во внутренних помещениях строения выполняется настил полов из полимерных материалов, то попадание в структуру материала конденсата во время эксплуатации напольного покрытия может привести к возникновению таких дефектов:

Вздутие;

Отслоение;

Шагрень.

Чисто визуальным способом невозможно определить этот показатель в помещении. Для этого необходимо использовать специальный прибор под названием бесконтактный термометр. Кроме него следует пользоваться таблицей, в которой в специальной главе описано, как определить этот параметр в стенах сооружения и произвести его правильный расчет.
Под этим термином следует понимать показатель, который определяет уровень влажности в воздухе. То есть, можно говорить о том, что чем выше уровень влажности в помещении, тем выше точка росы. Однако при определении этого показателя необходимо принимать во внимание еще два важных критерия:

Изменяемые показатели давления;

Температура наружного воздуха.

О том, что измеряется показатель точки росы в градусах, знают далеко не все. В итоге получается, что точка росы — температура воздуха определенной величины, при которой он сам насыщается влажными парами. Однако необходимо принимать во внимание тот факт, что сама точка не может быть выше температуры воздуха.
Необходимо вспомнить, как возникает конденсат: он образуется при соприкосновении теплого воздуха с холодной поверхностью. Чтобы всем было понятно, как этот показатель работает в реальных условиях, будет правильным рассмотреть возникновение такого явления, как туман. Для его появления необходимо, чтобы температура наружного воздуха и температура точки росы совпадали между собой. Говоря другими словами, принимая во внимание эти показатели, можно точно определить уровень влажности на улице и в помещении.
Какие факторы оказывают влияние на точку росы
На такой показатель, как точка росы влияние оказывают несколько факторов:

Один из главных — толщина стен помещения. Другой не менее важный — какие материалы применяются во время теплоизоляции стен строения. Также значимым является и температура. Она может различаться в зависимости от территории расположения строения. Температурный коэффициент на северных территориях будет отличаться от регионов, расположенных на юге;

Еще один важный фактор — это влажность. Если в воздушном пространстве содержится влага, то чем её больше, тем более высоким будет показатель точки росы.

Чтобы было точное представление о том, что такое точка росы и какое влияние на неё могут оказать различные факторы, рассмотрим этот фактор на примерах:

Неутепленная стена в помещении. В этом случае точка росы будет передвигаться. Происходить это будет под влиянием погодных условий вне помещения. Если погода на улице стабильная и нет резких колебаний температуры, то точка росы будет располагаться максимально близко к наружной стене. В этом случае негативного влияния на само помещение оказываться не будет. В том случае, если наступит резкое похолодание, то произойдет постепенное перемещение точки росы во внутреннюю часть стены. А это может привести к тому, что помещение будет насыщено конденсатом, вследствие чего произойдет медленное намокание поверхностей стен.

Стена, имеющая утепление снаружи. Точка росы здесь будет располагаться внутри стены в теплоизоляционном слое. Выбирая материал для утепления конструкций, необходимо обращать внимание на этот фактор и правильно подходить к расчету толщины теплоизоляционного материала.

Стена, утепленная изнутри. Здесь точка росы располагается между утеплителем и центром стены. Такой вариант не самый лучший, ведь если в наружном воздухе преобладает высокий уровень влажности, то при резком похолодании произойдет движение точки росы на стык между утеплителем и стеной. А это может отразиться самым негативным образом на стене. Прибегать к внутреннему утеплению конструкций владелец может лишь тогда, если внутри дома имеется эффективная система обогрева, которая в состоянии обеспечить один и тот же температурный режим в каждой из комнат дома.

В том случае, если при выполнении ремонтных работ в доме погодные условия не принимаются во внимание, то устранить проблему практически невозможно. Единственно правильное решение — убрать все, что было сделано, а потом провести все работы повторно, но уже правильно с учетом точки росы. Однако это приведёт к большим затратам для владельцев строения.
Определение точки росы в стене
Основные показатели, необходимые для расчета, это влажность и температура внутри помещения. Для их определения используется бытовой психрометр.
Данный аппарат определяет оба показателя. Его работа основана на сочетании термометра, охлаждаемого увлажняющим устройством. Чем выше процент влажности, тем выше показатели термометра.
Для строительных нужд разработаны электронные устройства, мгновенно рассчитывающие величины температуры и влажности и выводящие показатели на дисплей. Также функцию расчета точки росы имеют некоторые модели тепловизоров.
Существует несколько способов расчета точки росы:

По формуле;

По таблице;

С помощью онлайн-калькулятора.

Расчет по формуле
Расчет точки росы T с помощью формулы проводится при известных показателях влажности и температуры. Итоговое значение будет считаться приблизительным ввиду пренебрежения некоторыми факторами.
Где нужно предварительно рассчитать f:
t — комнатная температура oC, φ — влажность %, а 17,27 и 237,7 — постоянные величины.
Например, для помещения нормальными показателями является влажность 60% и комнатная температура 21 oC, расчет будет выглядеть следующим образом:
Таким образом, расчет точки росы выглядит так:
Температура выпадения конденсата равняется 12.92 oC. Таким образом, утепление стен снаружи предотвратит потери тепла из помещения и промерзание стены.
Расчет по таблице
Точку росы можно определить с помощью созданной специалистами таблицы. Для того, чтобы определить точку росы, например для 21oC при 60% влажности, ищем пересечение строки температуры со столбиком влажности и получаем значение 12.9 oC.
Таблица 1. Определения точки росы
Расчет с помощью онлайн-калькулятора
Также вы можете рассчитать значение точки росы, воспользовавшись онлайн-калькулятором на сайтах и форумах строительной тематики. Внеся значения температуры и влажности, снова получаем значение 12,92 oC.
Видео
В сюжете — Как работать с онлайн-калькулятором для расчета точки росы в стене
Нормативные документы
Необходимость расчета точки росы регламентируется строительными нормами и правилами. СП 23-101-2004 «Проектирование тепловой защиты зданий», а также СНиП 23-02 «Тепловая защита зданий». Недостаточное утепление смещает точку росы ближе к помещению.
Так как температура в районе оконных блоков или дверей ниже, чем общая рассчитанная точка росы, то выпадение конденсата в этих сегментах неизбежно в холодное время года. Определение точки росы важно для осуществления решения, с какой стороны проводить утеплительные работы и какой толщины целесообразнее приобрести утеплитель.
Обратите внимание! Чем ниже коэффициент теплопроводности утеплителя, тем меньшей толщины потребуется утепляющий слой. Например, толщины утеплителя из минеральной ваты будет достаточно 0,12 м, когда для сохранения тепла в помещении вам понадобится более 5 метров железобетона
Таблица 2. Зависимость толщины материала стены от теплопроводности
Сведение к минимуму потерь тепла и поддержание комфортного микроклимата являются первоочередными задачами при проектировании и утеплении зданий. Соблюдение строительных правил и норм, а также санитарно-гигиенических нормативов позволит грамотно изготовить инженерную документацию и рассчитать объемы требуемых стройматериалов.

Источник
https://santekhnik-moskva.blogspot.com/2019/10/Kak-opredelit-tochku-rosy.html
Калькулятор точки росы
Калькулятор рассчитывает температуру, до которой воздух должен быть охлажден, чтобы он стал насыщенным водяным паром и образовал росу.
Укажите любых двух из трех нижеприведенных переменных для расчета третьей.

Калькулятор относительной температуры ветра | Калькулятор теплового индекса
Что такое влажность?
Влажность определяется как количество водяного пара (газообразная фаза воды) в воздухе. Это индикатор наличия росы, мороза, тумана и осадков.Максимальное количество водяного пара, которое может удерживать воздух, зависит от температуры; чем выше температура, тем большее количество водяного пара он может удержать, прежде чем достигнет насыщения.
Влажность часто называют абсолютной влажностью и относительной влажностью, как в этом калькуляторе. Значение абсолютной влажности возвращается как часть результатов расчета, но именно относительная влажность широко используется в повседневной жизни и используется как часть расчета температуры точки росы.
Абсолютная влажность — это измерение содержания воды в воздухе, обычно в граммах на кубический метр. Он рассчитывается путем деления общей массы водяного пара на объем воздуха. Учитывая такое же количество водяного пара в воздухе, абсолютная влажность не меняется с температурой при фиксированном объеме. Если объем не фиксирован, как в атмосфере, абсолютная влажность изменяется в ответ на изменения объема, вызванные колебаниями температуры и давления.
Относительная влажность сравнивает текущее отношение абсолютной влажности к максимальной влажности для данной температуры и выражает это значение в процентах. Чем выше процент, тем выше влажность. На него влияют как температура, так и давление. При одинаковом количестве водяного пара в холодном воздухе будет более высокая относительная влажность, чем в более теплом.
Относительная влажность — широко используемый показатель в сводках погоды и прогнозах погоды и является хорошим индикатором осадков, росы, мороза, тумана и видимой температуры.Кажущаяся температура — это температура, воспринимаемая людьми. Летом, чем выше относительная влажность, тем выше кажущаяся температура. Это результат более высокой влажности, что снижает скорость испарения пота, что увеличивает воспринимаемую температуру.
Относительная влажность 100% указывает на то, что воздух насыщен, а это означает, что при текущих условиях водяной пар в воздухе не может увеличиваться дальше в нормальных условиях. Относительная влажность 100% также является точкой, при которой может образовываться роса.
Что такое точка росы?
Точка росы определяется как температура, при которой заданный объем воздуха при определенном атмосферном давлении насыщается водяным паром, вызывая конденсацию и образование росы. Роса — это конденсированная вода, которую человек часто видит рано утром на цветах и траве. Точка росы варьируется в зависимости от количества водяного пара, присутствующего в воздухе, при этом более влажный воздух приводит к более высокой точке росы, чем сухой воздух. Кроме того, чем выше относительная влажность, тем ближе точка росы к текущей температуре воздуха, а относительная влажность 100% означает, что точка росы эквивалентна текущей температуре. В случаях, когда точка росы ниже точки замерзания (0 ° C или 32 ° F), водяной пар превращается непосредственно в иней, а не в росу.
В то время как восприятие различается у разных людей, и люди на определенном уровне могут адаптироваться к более высоким точкам росы, более высокие точки росы обычно вызывают дискомфорт, потому что влажность препятствует правильному испарению пота, затрудняя охлаждение тела человека. И наоборот, более низкие точки росы также могут быть неудобными, вызывая раздражение и растрескивание кожи, а также высушивая дыхательные пути человека.Управление по охране труда и здоровья США рекомендует поддерживать температуру воздуха в помещении в пределах 68–76 ° F при относительной влажности 20–60%.
Точка росы также учитывается в авиации общего назначения для расчета вероятности таких потенциальных проблем, как обледенение карбюратора или туман. В некоторых случаях устройства, известные как измерители точки росы, используются для измерения точки росы в широком диапазоне температур. Эти устройства состоят из полированного металлического зеркала, которое охлаждается при прохождении через него воздуха.Температура, при которой на зеркале образуется роса, и есть точка росы.
Калькулятор точки росы — Найдите точку росы
Этот калькулятор точки росы можно использовать для изучения взаимосвязи между точкой росы, температурой и относительной влажностью. Если вы когда-нибудь задавались вопросом «что такое точка росы?» или как рассчитать относительную влажность в определенных условиях, тогда этот калькулятор для вас! Кроме того, не стесняйтесь обращаться к нашему калькулятору охлаждения ветром или калькулятору индекса жары, если вас интересует влияние погоды на температуру.Продолжайте читать, чтобы узнать больше об образовании росы, комфортной температуре точки росы и относительной влажности.
Что такое точка росы? Определение точки росы
Название может быть немного обманчивым — точка росы на самом деле не имеет ничего общего с геометрией. Это просто максимально возможная температура, при которой водяной пар может конденсироваться с образованием росы. Например, если в вашей комнате высокая относительная влажность, вы можете наблюдать образование росы на поверхности окна. Это происходит из-за того, что температура в районе окна упала ниже точки росы.Если подумать, то можно найти пример именно этого явления в фильме «Титаник» …
Вы просто ищете краткое определение точки росы? Вот, пожалуйста!
Точка росы — это температура, при которой водяной пар начинает конденсироваться в воду.
или, если хотите более сложный:
Точка росы — это температура, при которой воздух или газ должны быть охлаждены, чтобы водяной пар конденсировался в росу (или иней, если температура ниже точки замерзания воды).
Что такое относительная влажность?
Относительная влажность выражается в процентах. Это отношение текущей абсолютной влажности к максимальной возможной абсолютной влажности для текущей температуры. Другими словами, это количество влаги в воздухе по сравнению с тем, что воздух может максимально «удерживать» при этой температуре:
relative_humidity = 100% * текущая абсолютная влажность / максимальная абсолютная влажность , при текущей температуре
или, иначе говоря, относительная влажность — это отношение давления водяного пара Pw к давлению насыщенного водяного пара Pws при данной температуре:
относительная_влажность = 100% * Pw / Pws
Чтобы понять это определение, вам также необходимо знать значение абсолютной влажности .Это просто содержание воды в воздухе, выраженное в граммах на кубический метр:
.
абсолютная влажность = m / V , где m — масса водяного пара, а V — объем смеси воздуха и водяного пара.
Для насыщенного воздуха при 30 ° C (86 ° F) абсолютная влажность в атмосфере колеблется от ~ 0 до 30 граммов на кубический метр. Вы заметили, что формулы не учитывают температуру?
Как рассчитать точку росы? Как рассчитать относительную влажность?
Сформировано множество уравнений, описывающих эту взаимосвязь.Однако ни один из них не идеален. В этом калькуляторе точки росы используется формула Magnus-Tetens (Sonntag90), которая позволяет нам получать точные результаты (с погрешностью 0,35 ° C) для температур от -45 ° C до 60 ° C.
Точка росы рассчитывается по следующей формуле:
Ts = (bα (T, RH)) / (a - α (T, RH))
где:
Ts — точка росы;
T — температура;
RH — относительная влажность воздуха;
a и b — коэффициенты.Для набора констант Sonntag90 a = 17,62 и b = 243,12 ° C ;
α (T, RH) = ln (RH / 100) + aT / (b + T) .
Если вы хотите рассчитать относительную влажность, вам необходимо знать точку росы и температуру, чтобы использовать уравнение, полученное из приведенной выше формулы. Или просто введите значения в наш калькулятор точки росы (который также может служить калькулятором относительной влажности). Результат появляется в кратчайшие сроки!
Зависимость точки росы от влажности: разница между точкой росы и влажностью
Теперь, когда вы знаете формулы для точки росы и влажности, вы можете задаться вопросом, в чем разница между этими двумя терминами? Точка росы — это точное измерение содержания влаги в воздухе.Чем выше точка росы, тем больше влаги в воздухе. Если вы хотите знать, удобно ли вам (или погоде, хех) совершать утреннюю пробежку или отправиться в поход на выходных, придерживайтесь этого термина. Относительная влажность — более запутанная величина, поскольку она зависит от температуры и давления в рассматриваемой системе.
Точка росы и относительная влажность — это не одно и то же, но они тесно связаны: чем выше относительная влажность, тем ближе точка росы к текущей температуре воздуха. В частном случае, когда воздух максимально насыщен водой (относительная влажность 100%), точка росы равна текущей температуре.
Чтобы лучше понять разницу между точкой росы и влажностью, давайте посмотрим на этот пример:
Представьте, что сейчас холодное осеннее утро, на улице 40 ° F, (~ 4,5 ° C). Наш прогноз показывает, что точка росы также равна 40 ° F, , поэтому относительная влажность составляет 100% .
Возьмем другой пример: наконец-то наступило лето, мы отдыхаем у реки, а температура составляет 75 ° F, (24 ° C).Точка росы составляет 60 ° F, (~ 15,5 ° C), поэтому, следуя формуле, мы можем узнать, что относительная влажность составляет ~ 60% .
А теперь парадоксальный вопрос: какая из этих двух ситуаций была бы более влажной ? Однозначно второй! Точка росы — это значение, на которое мы должны обратить внимание, если мы хотим знать, насколько сухой или влажный снаружи, а не относительную влажность.
Утренняя роса
Вы, наверное, заметили, что роса обычно образуется ночью.Наша обувь быстро намокает, когда мы идем по траве на рассвете, особенно в летние месяцы. Почему это? Почему мы не наблюдаем росу средь бела дня? А как образуется утренняя роса?
Когда солнце садится, температура поверхности падает — солнце не светит и не нагревает землю, поэтому поверхность охлаждается за счет потери инфракрасного излучения.
Объекты с плохой теплопроводностью не удерживают эту энергию слишком долго: поверхность холоднее, чем более глубокие слои грунта.
Если поверхность охлаждается до температуры ниже точки росы, атмосферный водяной пар конденсируется с образованием капель или инея на поверхности.
Кроме того, если слой воздуха, прилегающий к земле, охлаждается до температуры точки росы, образуется туман.
Когда солнце встает высоко, капли росы испаряются в воздух.
Предпочтительные условия для образования росы
Мы можем разделить предпочтительные условия для образования росы на две группы — погодные факторы и структурные характеристики, при которых роса предпочитает формироваться.
Предпочтительные погодные условия:
Чистое ночное небо, особенно после теплого дня
немного водяного пара в верхних слоях атмосферы
высокая влажность в нижних слоях воздуха
спокойная ночь, без сильного ветра
Предпочтительные структуры, на которых образуется роса:
тонкие открытые объекты, такие как листья, стебли травы, лепестки
плохая теплопроводность, хорошие радиаторы
хорошо изолирован от земли
Какая комфортная температура точки росы?
Высокие значения точки росы могут вызывать дискомфорт.При высоких температурах наш организм использует испарение пота для достижения охлаждающего эффекта. Этот процесс сильно замедляется, если воздух уже насыщен водяным паром.
Точка росы Уровни комфорта
<50 ° F (<10 ° C) немного сухо для некоторых
50-60 ° F
(10-16 ° C) сухой и комфортный
60-65 ° F
(16-18 ° C) становится липким
65-70 ° F
(18-21 ° C) неприятно, много влаги в воздухе
> 70 ° F
(> 21 ° C) неудобно, угнетающе, даже опасно выше 75 ° F
Применение точки росы
Вы можете быть удивлены, но калькулятор точки росы может быть полезен во многих различных областях. Назову лишь несколько:
Метеорология — самый очевидный: точка росы используется для выражения количества влаги в воздухе
Aviation — температура точки росы рассчитывается для оценки вероятности обледенения карбюратора или появления тумана
Сельское хозяйство — для поддержания оптимальной влажности в теплице и предотвращения конденсации воды на растениях
Technology — измерители точки росы используются при производстве и использовании различных технических газов (например,грамм. H ₂, N ₂, O ₂, Ar), а также в области электроники и оптики (осаждение из паровой фазы и тонкие пленки)
Медицина — например, мониторинг процесса стерилизации
Интересные факты о росе
Знаете ли вы, что …
Теоретически максимально возможное количество росы составляет около 0,8 мм / ночь, но редко превышает 0,5 мм.
В некоторых засушливых регионах — таких как, например, пустыня Негев в Израиле — роса — действительно важный источник воды , представляете ?! Подсчитано, что растения пустыни получают ~ 50% воды за счет выпадения росы.
Люди иногда путают росу с другим процессом, называемым гуттацией . Если растения получают слишком много воды, на кончиках и краях листа образуются капли. Экссудируемое вещество с высоким содержанием сахара и калия, поэтому, если капли высыхают, на поверхности остается белая корка. Это может быть похоже на обычную росу, но это совершенно другое явление, обычно происходящее в течение дня.
Калькулятор точки конденсации / точки росы | Циркулярный проект
Калькулятор точки конденсации / точки росы
В Новой Зеландии снова наступило то время года — конденсат на наших окнах.Здесь мы дадим вам краткое объяснение различных терминов, касающихся влажности, относительной влажности, конденсации и точки росы. Мы следим за этим, приводя быстрые примеры того, что может случиться, когда мы ошибаемся. Затем мы предложим вам калькулятор для расчета точки росы. Наконец, мы дадим несколько советов, как обеспечить здоровье вам и вашему зданию.
Влажность
Влага или водяной пар — это присутствие воды в воздухе.В зависимости от погоды в воздухе содержится разное количество воды. Дома мы увеличиваем это количество, дыша, готовя пищу или принимая душ.
Относительная влажность
Относительная влажность описывает количество воды относительно того, что может удерживать частица воздуха. Представьте себе, например, чашку как частицу воздуха. Если мы наполовину наполним чашу водой, то у нас будет 50% относительная влажность (RH). Самый здоровый воздух в помещении имеет относительную влажность от 40% до 60%.Другими словами, чашка заполнена водой на 40-60%.
Конденсация
Когда воздух становится холоднее, он уменьшается в размерах. Наша чашка (с относительной влажностью 50%) может уменьшиться вдвое. Но содержание воды осталось прежним и теперь составляет 100%, поэтому вода переливается, поскольку чашка больше не может удерживать жидкость. Причина того, что конденсация обычно наиболее заметна на наших окнах, заключается в том, что окна — самые холодные места в доме — точка, где наш воздух больше не может содержать воду, поскольку она сжимается.
Точка росы
Точка росы описывает температуру, при которой чашка больше не может удерживать воду. Как только ваша поверхность охладит воздух до этой температуры, воздух будет выделять воду в виде конденсата; на вашем окне или оконной раме чаще всего. Точка росы зависит от температуры воздуха и относительной влажности при этой температуре. Конечная цель состоит в том, чтобы наши поверхности в помещении и в стенах находились выше точки росы, чтобы избежать конденсации.
Что происходит при конденсации?
Конденсация может возникать не только в ваших окнах, но и при прохождении воздуха через ваши стены наружу. Конденсация и высокая относительная влажность имеют следующие недостатки:
Он может сгнить наш подоконник, если за ним не ухаживать должным образом.
День за днем вытирать конденсат с окон занимает много времени.
Обогрев здания с высокой относительной влажностью может быть на 30% дороже.
Ядовитая плесень может образовываться во влажных строительных материалах, потенциально вызывая астму и другие респираторные заболевания.
Конденсат
, образующийся в каркасе нашего здания (внутри стены), может застрять и сгнить наш деревянный каркас или вызвать плесень в изоляции.
Большинство изоляционных материалов не справляются с конденсацией или влагой, и их эффективность резко снижается, иногда более 30%.
Как избежать образования конденсата на окнах и конструкции здания?
Есть способы уменьшить конденсацию в наших домах.
По сути, мы должны снизить точку росы, температуру, при которой вода в нашей чашке начинает переливаться через край. Мы можем сделать это, снизив относительную влажность или обогрев само здание, хотя часто в холодных и сырых домах требуется и то, и другое. Исследования BRANZ ясно показали, что в наших домах холодно не потому, что они сырые, а сырые потому, что в них холодно.При нагревании испытательных помещений минимум до 18 градусов по Цельсию менее чем в 1% случаев высокая относительная влажность становилась проблемой в этом исследовании. Это означает, что правильное отопление помещений устранило 99% проблем с влажностью в домах (1).
Для разных климатических условий, материалов и стилей проживания требуются разные продукты для достижения наилучших результатов. Свяжитесь с нами, чтобы получить бесплатную консультацию — мы поможем вам найти то, что лучше всего подходит для вас с точки зрения науки, а не маркетингового сообщения.
1. Уменьшить относительную влажность
Снижение относительной влажности воздуха в помещении до здорового уровня (от 40% до 60%) является важным шагом. Это снижает наши счета за отопление, сохраняет здоровье и здоровье здания, а также снижает точку росы. Мы можем снизить относительную влажность несколькими способами:
Используйте больше натуральных строительных материалов и отделки, которые удерживают влагу: они впитывают ее в периоды высокой влажности и снова высвобождают ее в дневное время, когда относительная влажность в помещении снижается.Примерами таких продуктов являются изоляция из овечьей шерсти или древесного волокна, коврики из овечьей шерсти, мебель из цельного дерева или штукатурка на глиняной основе. Различные исследования показали, что дома с большим количеством буферных материалов для влаги могут сэкономить до 25-30% ваших затрат на электроэнергию.
Получите больше растений, которые минимизируют влажность воздуха. Использование таких растений, как бостонский папоротник, английский плющ или мирная лилия, поможет снизить количество влаги в воздухе.
Приобретите систему вентиляции.Система вентиляции заменит затхлый воздух с высокой относительной влажностью свежим и снизит относительную влажность. Пожалуйста, убедитесь, что для этого выбрана система вентиляции с теплообменником. Хотя в Новой Зеландии очень распространена система вентиляции, которая вытягивает воздух из полости крыши, эти системы не соответствуют нормативам стандарта вентиляции Новой Зеландии в отношении качества воздуха в помещении.
Давайте проясним: посадить 1 растение в спальне не поможет, кроме того, это не отменяет необходимости регулярно открывать окна или использовать систему вентиляции.Использование буферных материалов снижает потребность в вентиляции, что особенно удобно в ночное время, если у вас нет системы вентиляции.
2. Разогрейте здание
Другой способ, который часто используется в сочетании с понижением относительной влажности, — это прогревание поверхностей здания. Например, в случае двойного остекления холодная температура блокируется на внешнем стекле, сохраняя внутреннее стекло более теплым и часто выше точки росы (хотя бывают случаи, когда конденсация все еще происходит из-за очень высокой относительной влажности или на алюминиевой оконной раме. ).Еще один способ уменьшить конденсацию на окнах — это внешние жалюзи, предотвращающие лучистое охлаждение с неба и поддержание более высокой температуры на окнах.
Утепление оболочки нашего здания — это способ уменьшить или устранить конденсацию в наших стенах. Однако важно, чтобы водяной пар имел шанс вырваться из здания и не застревал и не впитывался в конструкцию, вызывая проблемы со структурой и здоровьем. Для этого подойдут многие натуральные строительные материалы, такие как стеновые панели из оксида магния, натуральные краски и изоляция.
Если утеплить стены, то внутренним частям стены будет теплее; это особенно важно для стального каркаса, поскольку сталь становится намного холоднее, чем, например, древесина. Вам также следует подумать об использовании более эффективных источников тепла, которые нагревают поверхности, сушат их и отражают тепло в воздух. Они часто позволяют сэкономить на текущих расходах, а также повышают комфорт в наших домах. См. Здесь для получения дополнительной информации.
Заключение
Очень важно поддерживать относительную влажность в наших домах на уровне 40% -60%.Это сохранит наше здоровье, позволит избежать нежелательных вещей, таких как более высокие счета за отопление, потенциальные структурные повреждения и последствия для здоровья, такие как астма.
Когда частица воздуха не может удерживать содержащуюся в ней воду, происходит конденсация. Эта точка называется точкой росы. Чтобы снизить точку росы в зданиях, важно снизить относительную влажность до нормального уровня и согреть наше здание. Чтобы достичь этого, мы должны стараться использовать натуральные строительные материалы и отделку, когда это возможно, и рассмотреть возможность добавления системы вентиляции, двойного остекления, лучшего лучистого отопления и лучшей изоляции в нашем доме.
Источники:
(1) Отчет об исследовании BRANZ SR389; ‘Могли ли сырые дома быть слишком холодными / недогретыми?’; Автор: Эндрю Поллард, 2018
Термический анализ ограждающих конструкций здания
Тепловой анализ ограждающих конструкций здания
Пример
: использование THERM и WUFI-ORNL / IBP для прогнозирования конденсации и влагосодержание в стеновых конструкциях
Филип Луо, архитектор, LEED AP
4 января 2010 г.
1.0 Введение
После судебного разбирательства по делу о токсичной плесени Балларда против Fire Insurance Exchange в 2001 году архитекторы и владельцы зданий все больше беспокоились об ответственности, вызванной наличием плесени на здоровье жильцов и качество воздуха в помещениях. Дело Балларда показывает, что присяжные были готовы вынести многомиллионные судебные решения против страховых компаний за ответственность за загрязнение плесенью.¹ Часто участвуют в качестве ответчиков в судебных процессах о загрязнении плесенью, архитекторы начинает сомневаться, что старые «практические правила» проектирования для контроля влажности в оболочке здания ‘может способствовать накопление влаги в некоторых зданиях ².
К счастью, есть ряд программных приложений, которые могут помочь Архитекторы оценивают эффективность своей конструкции оболочки.эта статья исследует две бесплатные программы анализа конвертов: THERM и WUFI. THERM — бесплатная программа, предоставляемая Национальной лабораторией Лоуренса Беркли. для анализа двумерной теплопередачи через строительные изделия. WUFI-ORNL / IBP, совместная разработка Окриджской национальной лаборатории и Институт Фраунгофера — это гигротермальная модель, предсказывающая перенос влаги. в системах ограждающих конструкций зданий в течение определенного периода времени.
2.0 Дождевик по сравнению со стеной из металлических панелей
Ventilated Rainscreen — это система облицовки, разработанная архитекторами и производителями производители приложили все усилия для улучшения характеристик влажности традиционных систем облицовки металлическими панелями. В этом исследовании будет использоваться THERM и WUFI для сравнения производительности системы Rainscreen с традиционная система металлических панелей.
РИСУНОК 1. РАЗРЕЗ ТРАДИЦИОННОЙ МЕТАЛЛИЧЕСКОЙ ПАНЕЛИ
Традиционная система металлических панелей механически крепится к металлической каркасная стена.Между металлической панелью и ограждением здания находится прослойка из воздухопроницаемого гидроизоляционного материала, такого как строительная бумага (асфальт пропитанная бумага) или строительная пленка. Полость стойки изолирована ватный утеплитель (минеральное волокно). Между металлическими шпильками и интерьером гипсокартон — это пароизоляция. Пароизоляция сохраняет тепло, влажность попадание воздуха в полость стены.
РИСУНОК 2. ВЕНТИЛИРУЕМЫЙ ДОЖДЕВЫЙ ЭКРАН
Вентилируемый дождевик отделяет внешнюю металлическую панель от ограждение здания с вентилируемым воздушным пространством и слоем жесткой изоляции.Вместо того, чтобы пропускать воздух через слой гидроизоляции, гидроизоляция слой также является воздушной преградой. Полость стойки неизолирована и не герметизируется пароизоляцией. Таким образом, воздух из внутренних помещений здания может высушить полость шипа.
3.0 Термический анализ холодного климата (THERM)
В данном исследовании используется программное обеспечение LBNL THERM ³ для сравнения тепловых характеристик сборки металлических панелей и сборки вентилируемого дождевого экрана в холодное время года, городской климат, такой как St.Луис, штат Миссури. 99% зимних дизайнерских условий данные из международного аэропорта Сент-Луис Ламберт показывают температуру воздуха 6 ° F (-14,5 ° C) и точки росы -6,5 ° F (-21,4 ° C). Температура в помещении установлена на 68 ° F (20 ° C) с относительным значением 50%. Влажность (RH).
РИСУНОК 3. СХЕМА ТЕПЛОПЕРЕДАЧИ ТЕРМИЧЕСКОЙ МЕТАЛЛИЧЕСКОЙ ПАНЕЛИ

Рисунок 3 — это цветная инфракрасная диаграмма THERM температурной модели через секция металлической панели.Цветовая диаграмма показывает, что наиболее впечатляющие перепад температур возникает в изоляционном слое, где температура падает с 58 ° F до 10,3 ° F от боковой поверхности комнаты к внешняя поверхность. Любой влажный воздух, просачивающийся через пароизоляция, вероятно, будет конденсироваться при попадании на холодную внешнюю поверхность. Термический анализ показывает, что существует большой риск накопления влаги. вверх в полость стены традиционной сборки металлических панелей.
РИСУНОК 4. ДИАГРАММА ТЕПЛОПЕРЕДАЧИ ТЕРМИЧЕСКОГО Дождевого экрана
Рисунок 4 — это цветная инфракрасная диаграмма THERM модели теплопередачи. вентилируемого дождевика в сборе. Происходит значительное изменение температуры в жесткой изоляции снаружи ограждения здания. Тепло от комната способна прогреть полость стойки выше точки росы. Тепловой Модель переноса предполагает низкий риск образования конденсата.
ТАБЛИЦА 1. АНАЛИЗ ТОЧКИ РОСЫ
г. г.
МЕТАЛЛИЧЕСКАЯ ПАНЕЛЬ ДОЖДЕВЫЙ ЭКРАН
Наружная температура , 6 ° F , 6 ° F
Температура в помещении 68 ° F 68 ° F
Относительная влажность в помещении 50% 50%
Точка росы в помещении 48 ° F 48 ° F
Температура поверхности в помещении 62.8 ° F, 54,1 ° F
КОНДЕНСАЦИЯ_ РИСК НИЗКИЙ НИЗКИЙ
Температура воздуха в камере 38 ° F 47 ° F
Точка росы полости 20 ° F 29 ° F
Температура поверхности полости 10.3 ° F, 40,6 ° F
РИСК КОНДЕНСАЦИИ ВЫСОКИЙ! НИЗКИЙ
Анализ точки росы в таблице 1 показывает, как анализ теплопередачи может использоваться для определения риска попадания влаги. THERM предсказывает температуру через различные компоненты сборки; однако он не моделирует влажность.Пользователь должен использовать другие ресурсы, чтобы предсказать опасность образования конденсата. Я использовал онлайн-калькулятор точки росы ⁴ найти точку росы в полости стены.
4.0 Анализ влажности холодного климата (WUFI)
WUFI-ORNL / IBP ⁵ может рассчитать термическую и перенос влаги в сборке в течение определенного периода времени. Эта учеба сравнивает сборку металлических панелей и дождевиков в Сент-Луисе, штат Миссури, с С 22 сентября 2008 г. по 1 февраля 2009 г. (зима).Интерфейс WUFI включает в себя анимированную диаграмму, которая отслеживает изменения следующих данных в течение период времени: температура (КРАСНЫЙ), относительная влажность (ЗЕЛЕНЫЙ) и вода содержание (СИНИЙ). Пользователь может увидеть, достигнет ли относительная влажность и когда 100%, и конденсат начинает накапливаться по мере содержания воды в компонентах здания.
РИСУНОК 5. РАСЧЕТ ПЕРЕДАЧИ ВЛАЖНОСТИ МЕТАЛЛИЧЕСКОЙ ПАНЕЛИ WUFI
На Рисунке 5 показано, что относительная влажность (ЗЕЛЕНЫЙ) в стойке Metal Panel полость достигает 100% (происходит конденсация) в течение периода выполнения расчетов.Кроме того, в фанерной подложке повышается содержание воды (СИНИЙ). подтверждает наличие воды в полости шипа. Результаты расчета анимированы, чтобы пользователь мог видеть конденсацию в начале полости стены в декабре и до февраля.
РИСУНОК 6. РАСЧЕТ ПЕРЕДАЧИ ВЛАЖНОСТИ ДОЖДЕВОГО СТЕКЛА WUFI
Относительная влажность на Рисунке 6 Расчет дождевого экрана остается в пределах нормальный диапазон (20% -80%) в течение всего периода выполнения.Нет значительного увеличение содержания воды в сборке. Результаты расчетов позволяют предположить низкий риск скопления влаги в вентилируемом дождевом экране.
5.0 Заключение
WUFI решает проблему конденсации и накопления влаги более прямым образом чем THERM. Он предсказывает, когда произойдет конденсация и сколько влаги будет в сборке в течение определенного периода времени. Главный недостаток WUFI-ORNL / IBP ограниченная библиотека строительных материалов и отсутствие опций в толщина строительного материала.Например, утеплитель бывает толщиной 0,089 м и 0,140 м. Пользователь не может создать изоляцию на расстоянии 1 дюйма (0,025 м). приращения. Бесплатная версия не позволяет пользователю редактировать или добавлять библиотека материалов.
THERM менее сложен, чем WUFI, но более гибок. Пользователь может нарисовать рассматриваемую сборку и смоделировать ее в THERM. Также THERM может использоваться для расчета теплопередачи на окнах.
В целом, этот автор смог достичь тех же результатов, используя THERM и WUFI.Они оба предсказали низкий риск образования конденсата в вентилируемом дождевом экране. и высокий риск образования конденсата в традиционной металлической панели. Если пользователь не имеет никакого реального жизненного опыта, чтобы подтвердить результаты любого программа, не помешает использовать одни программы для проверки результатов другого.
6.0 Примечания
¹ Энн Диринг, (2001), За больным зданием синдром: судебные тяжбы по плесени становятся основным направлением, AllBusiness, http: // www.allbusiness.com/finance/insurance-risk-management/992659-1.html
² Рон Никсон, (2005), Является ли ваша оболочка здания дизайн вызывает проблемы с плесенью ?, AllBusiness, http://www.allbusiness.com/technology/computer-software/587784-1.html
³ http://windows.lbl.gov/software/therm/therm.html
⁴ http://www.dpcalc.org/
⁵ http://www.ornl.gov/sci/btc/apps/moisture/index.html
Статьи :
Исследования в области дизайна :
Отель и конференц-центр, Напа, CA
Ветеринарная больница, Сан-Рамон, Калифорния
Торговое здание, Сан-Бруно, Калифорния
Офисное здание, Сан-Бруно, Калифорния
Развлекательный центр, Литтлтон, CO
Проекты :
Почему наружные стены должны дышать
Точка росы (DP) — это температура, до которой воздух должен остыть, прежде чем его насыщает водяной пар.Если воздух охлаждается дальше, влага «переливается» в виде конденсата. Так образуется роса в саду, когда ночью становится прохладно. Когда это происходит внутри дома, «роса» конденсируется на любой поверхности, более холодной, чем воздух.
Взаимосвязь между точкой росы, влажностью и замерзанием
Существует взаимосвязь между точкой росы и влажностью. Более высокий DP соответствует большей влажности в воздухе. Следовательно, нет абсолютной меры. Роса становится иней, когда температура воздуха опускается ниже точки замерзания воды.
.
Как рассчитать текущую DP в вашем регионе
Классическая формула для точки росы (T _dp) использует следующие данные для расчета
# Градусы Цельсия (T)
# Относительная влажность (RH)
Слава богу, есть веб-сайты, которые делают для нас вычисления. Погуглите «калькулятор точки росы», если мы возбудили ваше любопытство в достаточной степени, чтобы узнать больше.
Почему мы должны позволять наружным стенам дышать
Природа освежает воздух в большинстве мест за пределами наших домов. Это сохраняет его чистым и здоровым. Мы должны сделать что-то подобное в своих домах. Это простой способ впустить свежий воздух и удалить несвежий воздух, как это делают наши легкие. В противном случае может накапливаться влага, запахи, газы, пыль и другие загрязнители, а это плохо.
Градостроители настаивают на том, чтобы во всех зданиях были двери и окна, открывающиеся наружу, если для этого нет убедительной причины.Обычно они подходят для рециркуляции свежего воздуха, если мы их откроем.
Многие дома в Калгари полагаются на механические системы для подачи свежего воздуха и удаления загрязняющих веществ из кухонь и ванных комнат. Эти системы часто работают лучше всего, когда есть фильтры для предотвращения вторичного загрязнения.
Общие способы, которыми наши дома могут дышать свежим воздухом
# Открывайте окна и двери на противоположных концах не менее десяти минут каждый день
# Избегайте герметизации стыков, трещин и отверстий в местах соединения частей здания
# Используйте механическую систему для всего дома, чтобы нагнетать воздух внутрь и наружу.
Как плохая вентиляция может вызвать эти проблемы
# Избыточное энергосбережение может привести к улавливанию загрязняющих веществ внутри дома
# Концентрация угарного газа может увеличиваться до тех пор, пока не достигнет опасной точки
# Высокая внешняя влажность может проникнуть внутрь, вызывая плесень и гниль древесины.
Вентиляция чердака может помочь предотвратить это.
В ближайшее время поговорите с Valiant Exteriors (403) 829-1661) о нашей системе вентиляции чердака.Это вытягивает старый воздух из дома, поэтому приходит новый свежий воздух. Мы — небольшой семейный бизнес в Калгари, но у нас большие творческие идеи.
Связанные сообщения
Введение в типы окон, доступные в Канаде
Наука о вентиляции чердаков в жилых домах
Конденсация на бутылке: Liz West BY CC 2.0
Формула и график: любезно предоставлено Wikipedia
Калькулятор точки росы | Good Calculators
Вы можете использовать этот калькулятор точки росы для определения температуры точки росы (T _dew) в соответствии с температурой воздуха (T) и относительной влажностью (RH).
Вы можете рассчитать точку росы за три простых шага:
Выберите единицы измерения температуры: по Фаренгейту (° F), Цельсию (° C) или Кельвину (K).
Введите данные об относительной влажности и температуре воздуха.
Щелкните ссылку «Рассчитать», чтобы определить точку росы.
Что такое точка росы?
Температура, до которой необходимо охладить воздух, прежде чем он достигнет насыщения, называется температурой точки росы. Когда воздух достигает точки росы, окружающий водяной пар конденсируется, образуя туман или росу.
Существует тесная взаимосвязь между точкой росы и относительной влажностью (RH), последняя из которых представляет собой отношение давления водяного пара в воздушном пакете к давлению насыщения водяного пара в том же самом пакете при определенной температуре. Относительная влажность выражается в процентах.
Когда температура воздуха (T) и точка росы совпадают, относительная влажность составляет 100 процентов. Дальнейшее понижение температуры приведет к образованию конденсата и жидкой воды.
Определение точки росы часто считается более точным методом измерения комфорта и влажности воздуха, чем относительная влажность, потому что это абсолютное измерение, а относительная влажность — нет.
Уравнение, которое часто используется для определения точки росы в соответствии с T и RH, выглядит следующим образом:
T _роса = (237,3 × [ln (RH / 100) + ((17,27 × T) / (237,3 + T))]) / (17,27 — [ln (RH / 100) + ((17,27 × T) / (237,3 + T))])
Где:
T _роса = температура точки росы в градусы Цельсия (° C), T = температура воздуха в градусах Цельсия (° C), RH = относительная влажность (%), ln = натуральный логарифм.
Пример расчета точки росы
Допустим, у нас температура воздуха 20 ° C (68 ° F) и относительная влажность 70%. Температуру точки росы можно рассчитать следующим образом:
T _роса = (237,3 × [ln (70/100) + ((17,27 × 20) / (237,3 + 20))]) / (17,27 — [ln ( 70/100) + ((17,27 × 20) / (237,3 + 20))])
T _роса ≈ 14,36 ° C или 57,2 ° F.
Вы также можете попробовать наш калькулятор охлаждения ветром и / или калькулятор теплового индекса
% PDF-1.7 % 7241 0 объект > эндобдж xref 7241 107 0000000016 00000 н. 0000005798 00000 н. 0000006121 00000 п. 0000006175 00000 н. 0000006305 00000 н. 0000006737 00000 н. 0000006776 00000 н. 0000006826 00000 н. 0000006941 00000 н. 0000007829 00000 н. 0000008608 00000 н. 0000009231 00000 п. 0000009502 00000 н. 0000010192 00000 п. 0000010469 00000 п. 0000011071 00000 п. 0000011759 00000 п. 0000012016 00000 п. 0000012617 00000 п. 0000013090 00000 н. 0000013341 00000 п. 0000013902 00000 п. 0000014325 00000 п. 0000014583 00000 п. 0000015034 00000 п. 0000064920 00000 н. 0000095825 00000 п. 0000129592 00000 н. 0000167236 00000 н. 0000186411 00000 н. 0000189062 00000 н. 0000189119 00000 н. 0000235588 00000 н. 0000324046 00000 н. 0000324592 00000 н. 0000325846 00000 н. 0000326131 00000 н. 0000326482 00000 н. 0000326533 00000 н. 0000326608 00000 н. 0000326698 00000 н. 0000326792 00000 н. 0000326849 00000 н. 0000326979 00000 н. 0000327036 00000 н. 0000327201 00000 н. 0000327258 00000 н. 0000327384 00000 н. 0000327530 00000 н. 0000327731 00000 н. 0000327788 00000 н. 0000327894 00000 н. 0000327996 00000 н. 0000328149 00000 н. 0000328206 00000 н. 0000328338 00000 н. 0000328440 00000 н. 0000328605 00000 н. 0000328661 00000 н. 0000328767 00000 н. 0000328871 00000 н. 0000329012 00000 н. 0000329068 00000 н. 0000329166 00000 н. 0000329282 00000 н. 0000329435 00000 н. 0000329491 00000 н. 0000329593 00000 н. 0000329713 00000 н. 0000329835 00000 н. 0000329891 00000 н. 0000330001 00000 п. 0000330057 00000 н. 0000330173 00000 н. 0000330229 00000 н. 0000330347 00000 н. 0000330403 00000 н. 0000330460 00000 н. 0000330517 00000 н. 0000330574 00000 н. 0000330631 00000 н. 0000330689 00000 н. 0000330805 00000 н. 0000330863 00000 н. 0000330973 00000 п. 0000331030 00000 н. 0000331176 00000 н.

Материал стены	Коэфф. теплопроводн. I, Вт/(м*^oC)	Требуемая толщина в метрах
Пенополистирол	0,039	0,12
Минеральная вата	0,041	0,13
Железобетон	1,7	5,33
Кладка из силикатного полнотелого кирпича	0,76	2,38
Кладка из дырчатого кирпича	0,5	1,57
Клееный деревянный брус	0,16	0,5
Керамзитобетон	0,47	1,48
Газосиликат	0,15	0,47
Пенобетон	0,3	0,94
Шлакобетон	0,6	1,88

Точка росы	Уровни комфорта
<50 ° F (<10 ° C)	немного сухо для некоторых
50-60 ° F (10-16 ° C)	сухой и комфортный
60-65 ° F (16-18 ° C)	становится липким
65-70 ° F (18-21 ° C)	неприятно, много влаги в воздухе
> 70 ° F (> 21 ° C)	неудобно, угнетающе, даже опасно выше 75 ° F

	МЕТАЛЛИЧЕСКАЯ ПАНЕЛЬ	ДОЖДЕВЫЙ ЭКРАН
Наружная температура	, 6 ° F	, 6 ° F
Температура в помещении	68 ° F	68 ° F
Относительная влажность в помещении	50%	50%
Точка росы в помещении	48 ° F	48 ° F
Температура поверхности в помещении	62.8 ° F,	54,1 ° F
КОНДЕНСАЦИЯ_ РИСК	НИЗКИЙ	НИЗКИЙ
Температура воздуха в камере	38 ° F	47 ° F
Точка росы полости	20 ° F	29 ° F
Температура поверхности полости	10.3 ° F,	40,6 ° F
РИСК КОНДЕНСАЦИИ	ВЫСОКИЙ!	НИЗКИЙ
