Точечный дренаж: типы и советы по устройству

типы и советы по устройству

Одна из неочевидных, но очень серьезных проблем в частном домостроительстве — отвод лишней воды с участка. Главное средство борьбы с ней — дренажная система. О том, какие типы систем существуют и какие задачи выполняют, из каких элементов они состоят и как устроить качественный дренаж на своем участке — расскажем в статье.

Чем опасна лишняя влага

Повышенная влажность грунта — бич, способный попортить немало крови владельцу дома. Разберем все неудобства, связанные с высоким уровнем грунтовых вод.

• Повышенная влажность участка приводит к неравномерному промерзанию грунта под домом и вокруг него.

Если это не особо критично для фундамента на сваях, то для мелкозаглубленного ленточного фундамента и утепленной плиты появляется немалый риск: чем выше влажность грунта, тем сильнее он подвергается морозному пучению. Влага в почве под стенами дома промерзает и пытается вытолкнуть фундамент вверх, в то время как под самим домом такой нагрузки нет. Фундамент просто-напросто ломает — зачастую вместе со стенами. Та же участь может ожидать дорожки из тротуарной плитки.

Фото 1. Последствия морозного пучения.

• Повышенная влажность — причина появления грибка и плесени на стенах и перекрытиях.

Такое соседство крайне опасно для здоровья жильцов, вдвойне опасно — для детского организма; причем заболевания, вызываемые вредоносной флорой, проявятся раньше, чем вы обнаружите нежелательных соседей. Помимо вреда для здоровья, грибок, поселившийся в каркасной стене, может привести к самым печальным последствиям — вплоть до необходимости сноса дома

• На участке с повышенной влажностью грунта будет невозможно земледелие.

Если корни культурных растений постоянно находятся в воде — они попросту сгнивают.

• Повышенная влажность грунта под гаражом или хозпостройками приведет к порче имущества.

Вещи будут гнить, а кузов автомобиля больше подвержен коррозии.

!

Трещины в фундаменте и несущих конструкциях, грибок на стенах и перекрытиях, гниющие растения на грядках и ускоренная коррозия автомобиля в гараже — неполный список последствий повышенной влажности грунта.

Когда участку нужен дренаж?

Избежать этих проблем поможет дренажная система водоотведения, которая будет осушать участок. Определить, что в ней есть необходимость, несложно: есть надежные признаки.

• Если после дождя на участке есть долго не высыхающие лужи.
• Если садовые растения гибнут без особых причин.
• В подвале появляется плесень и грибок.
• Если земля на участке влажная даже при засушливой погоде.
• Если среди сорняков, преобладают влаголюбивые (рогоз, крапива).
• Если на вашем участке или рядом с ним есть водоем или болото.

Это говорит о том, что грунтовые воды расположены не глубже полутора метров, а значит, дренажная система — насущная необходимость.

Какой может быть дренажная система на участке?

Открытая система

Самый простой, дешевый, но неудобный и непрактичный — открытый дренаж. Тут все просто: для водоотведения используются траншеи, вырытые прямо в земле. Траншеи сходятся к яме-водоприемнику, находящейся в нижней точке участка.

Плюсы:

• Простота и дешевизна устройства

• Требуется укрепление стенок траншей лотками либо крепью — иначе стены траншей будут размываться водой и обваливаться.
• Система затрудняет свободное перемещение по участку.
• Про эстетику говорить даже не приходится.

Фото 2. Открытая дренажная система — об эстетике говорить не приходится.

Засыпная система

Состоит также из траншей, прокопанных на участке. Однако в этом варианте они засыпаются бутом или крупной фракцией щебня, а сверху укладывается дерн.

Плюсы:

• Не портит внешний вид участка.
• Не мешает передвижению по нему.

Минусы:

• Система практически не поддается обслуживанию. При неизбежном со временем заиливании прочистить ее будет невозможно.

Закрытая система

Состоит из водосборных лотков и дождеприемников, вода из которых отводится в специально оборудованный колодец. У нее есть свои минусы:

• Дороговизна в сравнении перечисленными выше системами.
• Сложность расчета и монтажа, а также трудоемкость устройства дренажной системы — это уже сложное инженерное сооружение.

Однако их с легкостью перекрывают достоинства системы:

• Закрытая система водоотвода на порядок эффективнее всех остальных. Она не только гораздо быстрее и качественнее отводит излишки воды, но и способна эффективно защищать даже заглубленный фундамент.
• Система полностью обслуживаемая. Даже заиленный участок возможно прочистить без демонтажа, при помощи специального оборудования.
• В закрытой системе есть возможность отводить воду не только с верхней точки в нижнюю, используя силу тяжести. При помощи насоса (как правило, автоматического) ее можно перекачивать из нижних точек.
• Не мешает передвижению по участку.
• В силу хорошей организации закрытых систем водоотведения они служат гораздо дольше, чем первые два варианта. При этом весь срок службы сохраняют максимальную эффективность, что вполне оправдывает трудоемкий монтаж.

Фото 3. Закрытая дренажная система удобна и эстетична.

Именно об устройстве закрытой системы дренажа как наиболее надежной, современной и практичной мы и поговорим далее.

Разбираем по деталям дренажную систему вокруг дома

Дренажные системы можно разделить на поверхностные и глубинные.

Поверхностный дренаж

Эта система состоит из дождеприемников и закрытых лотков, которые призваны отводить лишнюю воду именно с поверхности участка. Разбирать систему поверхностного водоотведения, для удобства, мы будем на примере продукции «Альта-профиль», в ассортименте которой есть все нам необходимое.

!

Все рассматриваемые элементы выполнены из пластика, хотя в продаже есть аналогичные бетонные и металлические элементы. Пластик значительно легче и дешевле бетона, при этом он долговечнее и не подвержен коррозии, в отличие от металла.

Точечный дренаж — дождеприемник — используется там, где нужно быстро отвести большой объем воды с небольшой площади. Выглядит он вот так.

Фото 4. Дождеприемник.

Короба дождеприемников устанавливаются, например, под водостоками или у крыльца. А уже из них, по подземным трубам, вода выводится в общую дренажную трубу, и далее — в колодец.

Чтобы внутрь системы не попадал принесенный водой мусор и опав

Монтаж дренажной системы на участке своими руками

Причины застоя воды на дачном участке разнообразны. К ним относится расположение участка в низине, высокие грунтовые воды, преобладающие глинистые и суглинистые почвы на участке. Постоянная влажность почвы приводит к гибели растений, увеличивается риск подмывания фундамента дома. Чтобы этого не произошло, установите дренажную систему. Я расскажу особенности монтажа глубинной, поверхностной и пристенной дренажных систем.

Глубинная дренажная система

Начните монтаж глубинной дренажной системы с изучения рельефа участка. Используйте для этих целей нивелир или лазерный уровень. При отсутствии необходимого инструмента наблюдайте за движением воды по участку. Выройте траншеи на выбранных направлениях, насыпьте слой песка высотой 10 см. Уложите в яму геотекстильную ткань с припусками на поверхности. Засыпьте 20 см щебня (не используйте известняковый щебень), проложите дренажные трубы отверстиями вниз, засыпьте щебнем и накройте тканью. Такая конструкция задержит на поверхности мусор, а пропустит вниз только воду. Засыпьте траншею грунтом. В нижней части рельефа участка установите коллекторы для сбора стекающей воды.

Поверхностная дренажная система

Поверхностная дренажная система бывает двух видов: точечная и линейная. Точечный дренаж установите на тех участках, где чаще всего скапливается вода. Возле беседки, на парковке, рядом с крыльцом дома и возле каждого угла дома. Система представляет собой дождеприемник для сбора жидкости, накрытый решетчатой крышкой, чтобы избежать попадания мусора и засорения. По трубам вода стекает в коллектор. Линейный дренаж – это система слегка углубленных каналов с водосборными желобами. Чтобы мусор не попадал в систему, желоба накройте решетками, по периметру установите пескоуловители. Они задерживают мелкочастичный мусор. По системе каналов вода стекается в коллектор. С помощью линейного дренажа от лишней воды защищают дорожки.

Пристенная дренажная система

Монтаж пристенной дренажной системы выполняется максимально близко к фундаменту дома. Дренажную трубу уложите в подготовленную траншею аналогично глубинному способу дренажа. На каждом углу дома установите по коллектору. Обратите внимание, трубы необходимо прокладывать под небольшим углом, чтобы помочь воде утекать в нужном направлении. Собираемую в коллекторе воду при необходимости останется только откачать. Не расстраивайтесь, если дом уже построен, а о пристенной дренажной системе вы узнали только сейчас. Монтаж системы разрешен на любом этапе строительства дома.

Какой дренажной системе отдать предпочтение?

У каждой дренажной системы свое назначение, поэтому обойтись выбором какой-то одной из них вам не удастся. Поверхностный точечный дренаж установите в посещаемых и важных местах, в которых постоянно скапливается вода, линейный поверхностный дренаж – вдоль дорожек на участке. Поверхностные системы призваны справиться с дождевыми лужами и добавить комфорта передвижению по участку человека. Но для борьбы с высокими грунтовыми водами, затоплением участка и гибелью насаждений вследствие переувлажнения установите глубинную дренажную систему. Главная задача пристенного дренажа – снижение нагрузки на фундамент дома. Специалисты рекомендуют: если загородный участок подвержен затоплению, установите все три вида дренажных систем. Еще несколько советов от профессионалов:

• Монтаж глубинного дренажа ведет к перекапыванию всей территории участка. Подождите с высадкой растений и деревьев до завершения работ.
• Изготовление подробного проекта дренажной системы – важный этап. В будущем вам могут пригодиться знания, в каких местах проложены трубы.
• Не забудьте о ревизионных колодцах, они понадобятся для обслуживания дренажа.
• Наклон дренажной трубы в зависимости от рельефа варьируется от 2 до 10 мм/м. Учитывайте этот показатель при составлении проекта и расчетах.

Монтаж дренажной системы своими руками – посильная задача, которую необходимо выполнить, если участок подвергается затоплению. Статья поможет определиться с последовательностью действий, и выбрать тот вид дренажа, который нужен вашему участку.

Дренаж участка своими руками: виды, устройство, схемы

В местности, где очень близко к поверхности залегают пласты грунтовых вод и в течение года выпадает внушительное количество осадков, происходит естественное заболачивание почвы, подмывание фундамента капитальных строений и затопление подвалов.

Чтобы обезопасить дом от этих неприятных явлений и удалить излишки влаги из земли, можно нанять стройбригаду со спецтехникой. Она быстро и профессионально проведет все работы, однако обойдется это «удовольствие» недешево, что не всегда приемлемо, согласны?

В целях экономии семейного бюджета можно сделать дренаж участка своими руками, потратив на это гораздо больше времени и сэкономив весьма солидную сумму. А как это правильно сделать и с чего начинать мы рассмотрим в нашей статье – разберем особенности поверхностного и глубинного дренажа, приведем рекомендации по устройству каждого из этих типов водоотвода.

Содержание статьи:

Какие проблемы решает дренажная система?

Корректный отвод излишней воды от подошвы жилых зданий и хозяйственных построек защищает строения от осадки, появления не эстетичных сырых пятен, потемнения углов и образования плесневых грибков, а подвалы – от ежегодного сезонного затопления.

Почва не «плывет», а при низких температурах не возникают последствия морозного пучения, «выдавливающие» постройки из грунта. Отводки, дорожки и тротуары, размещенные на территории, не трескаются и сохраняются в идеальном состоянии.

На хорошо дренированных участках долго и надежно работают очистные коммуникации и сооружения. Даже при повышении сезонного уровня грунтовые воды получают путь к оттоку и не провоцируют выход септиков и нечистот из выгребных ям наружу.

Влага от выпавших атмосферных осадков, своевременно уходящая по отводным каналам, не вступает в реакцию с солями, содержащимися в почве, и не образует агрессивных соединений, разлагающих строительные материалы.

Галерея изображений

Фото из

Предпосылки для устройства дренажной системы

Затопленный котлован для фундамента дома

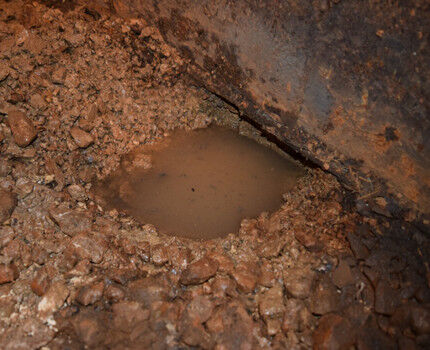

Ослабление минерального основания под фундаментом

Накопление воды в траншее для трубопровода

Формирование условий для жизни растений

Ландшафтное благоустройство территории

Дренажная система на садовой территории

Ливневка — веское дополнение дренажной системы

Качественный дренаж не позволяет лужам, образующимся после дождя, застаиваться и переувлажнять почву в , тем самым вызывая водную эрозию.

На участках с выраженным уклоном система отвода во время интенсивных осадков перенаправляет потоки воды в дренажные каналы, тем самым препятствуя размыванию грунта и сохраняя привлекательный внешний вид общей поверхности почвы.

В комплексе с кровельными ливнестоковыми коммуникациями дренажная система быстро удаляет лишнюю воду с периметра землевладения, не дает ей просачиваться в подвально-цокольные помещения и предотвращает подтопление как строений, так и всего участка.

Водная эрозии негативно сказывается на состоянии земельного покрова и существенно снижает уровень урожайности садовых и огородных культур

Где необходима организация водооттока?

Ровный участок непременно нуждается в дренаже. Если влага, образующаяся в результате ливневых дождей и тающих снегов, не находит путей оттока, то просто остается на месте, интенсивно пропитывает грунт и приводит к заболоченности, появлению грязи и глобальному переувлажнению земли.

Участок, расположенный в низине, без хорошей дренажной системы пропадает. Вся вода с более высоких мест стекает на него, и территория, в лучшем случае, перенасыщается влагой, а в худшем оказывается затопленной.

Земля, расположенная под резким уклоном, без дренажа теряет ряд своих ценных качеств. Слишком быстро убывающая вода размывает верхний плодородный слой почвы и существенно снижает уровень урожайности.

Галерея изображений

Фото из

Расположенный в низине земельный участок

Высокий уровень грунтовых вод

Дренажное благоустройство на участке с уклоном

Прокладка дренажной трубы в суглинках

Для территорий с глинистыми и суглинистыми грунтами дренирование – объективная потребность. Породы такого типа отличаются высокой плотностью и плохой проводимостью. Выпавшая в форме атмосферных осадков влага долго застаивается в них и приводит к общему заболачиванию местности, сдвигам грунтов и нарушению фиксированной стабильности фундаментов жилых и хозяйственных строений.

Не обойтись без полноценной дренажной системы и там, где уровень залегания природных грунтовых вод составляет менее 1 метра. Если игнорировать отвод, возникает риск затопления цокольных и подвальных помещений, нарушается целостность фундамента, а на капитальных, несущих стенах появляются трещины. Все это в будущем может привести к частичному или полному обрушению жилых и хозяйственных строений.

В случае сезонного повышения естественного уровня грунтовых вод в зону риска попадают жилые дома и хозяйственные постройки с заглубленным фундаментом. Его подошва в этом случае оказывается под угрозой, и в подвалах и цоколях, даже оснащенных хорошей гидроизоляцией, могут появиться влага и сырость.

Чтобы избежать этих неприятных моментов, необходимо и внедрить ее еще на стадии планирования строительства дома либо сразу же после приобретения недвижимости.

Почти обязательное явление, к которому приводит отсутствие качественной дренажной системы на участке, это трещины в стенах. Конечно, их можно зашпаклевать, но целостность внутреннего пространства уже будет нарушена и помещение станет уязвимым к проникновению сырости и холода

Для участков, частично или полностью забетонированных, вымощенных брусчаткой, тротуарной плиткой либо цветной мозаикой, наличие дренажных каналов и просто обязательно. Иначе после дождей или таяния снегов на поверхности будут застаиваться лужи, провоцирующие растрескивание верхнего декоративного слоя и нарушающие целостность всего покрытия.

Оборудовать дренаж необходимо и там, где располагаются газоны, оснащенные прогрессивными комплексами автоматического орошения. Это позволит контролировать уровень увлажнения почвы и не допустит гибели редких растений в результате заиливания грунта.

Дренажные каналы дают возможность быстро убрать воду с участка и не позволяют ей подтоплять строения, портить ландшафтный дизайн и вредить инфраструктуре территории.

Типы и виды водоотводных систем

Водоотводные комплексы различаются по техническим характеристикам, эффективности и способу обустройства. Для создания своими руками на частных земельных участках больше всего подходят дренажи глубинного и поверхностного типа залегания. Выбор зависит от цели, для которой в будущем планируется использовать установленную систему.

Галерея изображений

Фото из

Ливневая канализация на мощеной площадке

Ливневка на частично мощеном участке

Дренаж и ливневка в одной траншее

Устройство открытой дренажной системы

Особенности поверхностного водоотвода

Организация поверхностного дренажа своими руками на частных земельных участках оправдана и актуальна.

Несмотря на простоту, система эффективно удаляет излишки влаги, образовавшиеся в процессе выпадения осадков и таяния снегов. Кроме того, способствует отводу воды, скапливающейся в процессе мытья автомобиля, полива газонов или ополаскивания расположенных на территории владения бетонированных или брусчатых дорожек.

Поверхностные комплексы дренирования относятся к разряду бюджетных. Их обустройство не влечет за собой использования дорогостоящих материалов, а сводится к установке дождеприемников и лотков, способствующих корректному оттоку излишков воды с участка

Стоковые коммуникации размещаются вокруг жилых зданий и хозяйственных построек, в местах расположения мощеных площадок и при выезде из гаража и с самой территории участка.

Разновидность #1 – линейная система

Линейная система представляет собой конструкцию из лотков, размещенных в специально подготовленных траншеях наравне с уровнем воды. В процессе монтажа каналы копают с соблюдением условия постоянного уклона в сторону .

В таком варианте вода идет по системе самотеком и для ее движения не используются никакие дополнительные средства.

Галерея изображений

Фото из

Ливневая канализация линейного типа

Устройство системы линейного типа

Точечный водоприемник под водосточным стояком

Трубопровод ливневки с точечными водоприемниками

Для полноценного функционирования комплекс оснащается пескоуловителями, препятствующими заиливанию коммуникаций, а сверху закрывается прочными решетками, которые позволяют спокойно передвигаться по поверхности участка и пешеходам, и транспортным средствам (не только малолитражным, но и грузовым).

Линейные каналы имеют высокую проходимость и обладают способностью пропускать через себя большое количество воды. Считаются наиболее удачными вариантом дренирования для больших территорий и крупногабаритных землевладений.

Пескоуловитель из сверхпрочного пластика обладает сразу несколькими достоинствами. Он имеет малый вес, легко монтируется, надежно защищает дренажные каналы от возможного засорения и стоит вполне разумных денег. Эти параметры и обусловливают высокую популярность элемента в частном строительстве

Разновидность #2 – точечный водоотвод

Точечный водоотвод собирает воду на отдельных участках и перенаправляет ее излишки в общую ливнево-канализационную систему. Обычно используется там, где проложить линейный дренаж не представляется возможным либо не считается целесообразным.

При монтаже коммуникаций дождеприемники располагаются в местах наибольшего скопления воды, например, непосредственно под ливневыми водостоками, поливными кранами, водяными колонками, при въезде в гараж, под входными воротами или даже просто в районах территории, где вода после полива или обильных осадков застаивается наиболее часто.

Даже небольшие лужицы, образующиеся после полива, выпадения осадков или таяния снегов, способны спровоцировать проблемы и привести к порче жилых и хозяйственных построек. Чтобы избежать этих неприятностей, в зонах риска нужно установить точечные дренажные колодцы

Точечный вариант водоотвода эффективно функционирует самостоятельно там, где требуется локальный сбор воды либо служит практичным дополнением любой другой системы. Нуждается в обслуживании и регулярной прочистке.

Объемный вариант пользуется значительно меньшей популярностью, нежели два других вышеописанных варианта. Он отличается большей трудоемкостью и влечет за собой масштабные земляные работы. Сама система формируется из смеси песка, щебенки, геотекстильной прослойки, решеток и грунта. Все эти элементы располагаются на участках, где имеется открытая почва.

При наличии объемного дренажа в грунте остается лишь вода, необходимая для естественного увлажнения. Все излишки через систему уходят в глубинные слои и не доставляют хозяевам владения никаких неудобств и сложностей. Наиболее часто такие коммуникации монтируют в парковых зонах, на игровых площадках и газонах с целью поддержания оптимальной влажности полезной территории.

Выбор дренажной системы осуществляют индивидуально для каждого земельного участка, учитывая его расположение, размер, рельеф, физико-механические свойства грунтов, уровень грунтовой воды и склонность местности к заболачиванию.

По глубине  закладывания дренажные системы делятся на глубинные и поверхностные:

Галерея изображений

Фото из

Глубинный дренаж для защиты фундамента

Система для сбора воды из почвы

Устройство трубы дренажной системы

Уклон трубопровода в сторону разгрузки

Отличительные черты глубинного дренажа

Далеко не во всех случаях удается обойтись только поверхностным водоотоком. Для решения более глобальных проблем, например, понижения общего уровня грунтовых вод или защиты от подтопления определенного участка приходится прокладывать на территории глубинную дренажную систему.

Глубинный дренаж бывает:

• трубным;
• пластовым;
• кольцевым.

Далее разберем особенности каждой из этих разновидностей дренажа.

Вид #1 – трубный способ укладки

Трубный способ укладки актуален там, где грунтовые воды залегают на большой глубине. Обустройство предусматривает использование дренов – . Их размещают под землей, предварительно обеспечив соответствующий уровень уклона по направлению в сторону коллектора.

Влага проникает в дрены через отверстия и, пройдя по каналам, стекает в колодец ливневой канализационной системы, в коллектор или естественный либо искусственный водоем, расположенный за пределами обустраиваемого земельного участка.

Система глубинного дренажа располагается на участках, где грунтовые воды залегают на расстоянии до 2,5 метров от поверхности. Отличается высокой эффективностью, но влечет за собой значительные земляные работы. Прокладывать такие коммуникации рекомендуется до начала капитального строительства и обустройства ландшафтного дизайна

Вид #2 – пластовый дренаж

Пластовый дренаж очень распространен и осуществляется на площадях со сложными гидрогеологическими условиями.

Кроме того он:

• Обеспечивает отток влаги от жилых построек даже при наличии близко залегающего массивного водного пласта или напорных подземных вод.
• Помогает снизить уровень грунтовых вод там, где с этой задачей не справляются другие виды дренажных систем.
• Демонстрирует высокую эффективность на территориях со слоистым строением водоносного пласта и справляется с отводом влаги от построек, нуждающихся в абсолютной сухости и категорически не приемлющих проникновения воды в силу определенных эксплуатационных характеристик.

В случае острой надобности пластовый дренаж может монтироваться на суглинистых и глинистых почвах, выполняя роль профилактического барьера для сырости и влаги.

При закладке у подножия здания в непосредственной близости от фундамента предусматривается обязательное обустройство щебневой подушки, исполняющей роль естественного фильтра для водного потока.

Дрены из современного полимерного материала предлагаются на рынке в самых разных модификациях. Их главные достоинства – экономичность, надежность, простота в монтаже и отличные эксплуатационные характеристики

Вид #3 – кольцевой дренаж

Кольцевой дренаж применяется для защиты от подтопления подвалов и цокольных помещений зданий, возводимых на грунте песчаного типа. При желании или в случае необходимости дренажной системой можно оборудовать не только один дом, но и группу сооружений, имеющуюся на участке.

Если грунтовые воды очень близко подступают к постройкам лишь с одной стороны, допустимо проложить незамкнутое дренажное кольцо и создать преграду для влаги и сырости конкретно в самом уязвимом месте.

Для частых земельных участков допускается организация дренажа какого-то одного наиболее подходящего вида либо компоновка нескольких систем для обеспечения максимально эффективного оттока излишней влаги.

Дренажная система для сбора воды, проникающей в первый от поверхности слой грунта или почву в зоне озеленения участка, устраивается в традиционной последовательности:

Галерея изображений

Фото из

Этап 1: Разработка траншеи и укладка геотекстиля

Этап 2: Укладка дрены и засыпка ее гравием

Этап 3: Оборачивание дренажного канала

Этап 4: Обратная отсыпка и планирование участка

Как организовать поверхностный отвод воды?

Перед тем, как начать осуществлять дренажные мероприятия на личном земельном участке своими руками, определяют, какая именно система нужна, а потом составляют примерный план работы.

Если сложности с уходом воды касаются лишь отдельных частей территории и возникают только в период обильных дождей или активного снеготаяния, хозяева, как правило, ограничиваются локальным дренированием.

Если на участке в целом вода уходит равномерно, то в крупномасштабной дренажной системе нет потребности. Достаточно разместить водосборники под ливневыми трубами, и проблема с подтоплением или проникновением сырости в дом навсегда исчезнет из круга ваших интересов

Для этого в местах максимального скопления воды размещают водоприемники: герметичные емкости либо дренажные колодцы, соединенные каналами с общей ливневой канализацией. При более глобальной проблеме по участку прокладывают коммуникации для линейного дренирования.

Для оборудования системы сначала составляют проект расположения всех коммуникаций и определяют место размещения основного резервуара для забора лишней воды. Всю территорию участка покрывают сетью траншей глубиной около полуметра. Частоту расположения определяют исходя из уровня заболоченности всей территории. Если земля очень влажная, готовят максимальное количество каналов для отвода.

Для полноценной и качественной работы системы водоотводные траншеи прокладывают с уклоном в сторону расположения будущего водоприемника. Если земля на территории имеет неровную поверхность, каналы копают строго вниз по отношению к рельефу.

Когда же участок представляет из себя ровную площадь, уклоны создают искусственно. Это нужно для того, чтобы вода не застаивалась в дренажных коммуникациях, а максимально быстро уходила в естественные или искусственные водозаборники.

Самую частую дренажную сетку обустраивают на участках с глинистой и суглинистой почвой. На более легких грунтах каналы прокладывают реже. Узкие траншеи копают по краям периметра всей площади, постепенно увеличивая их широту по мере приближения к главному сливному колодцу. Максимально широкую траншею оставляют для канала, по которому весь объем воды проходит в сливной отсек.

Устанавливая лоток для линейного дренажа, в траншее сначала делают бетонную подушку высотой не менее 10 сантиметров. Она четко фиксирует водоотвод в земле и не дает ему сместиться в процессе возможного проседания почвы. Для дополнительной надежности внутри канала прокладывают армирующую сетку

Когда система полностью проложена, ее тестируют на работоспособность. Для этого с нескольких точек при помощи шлангов пускают мощные потоки воды. Если вода уходит на всех участках равномерно, значит комплекс функционирует нормально.

Когда же в некоторых местах влага течет медленней или застаивается, уровень уклона траншеи увеличивают. Потом лоточные каналы закрывают решетками, чтобы туда не попадали листья, мелкий мусор и прочие инородные элементы, способные забить стоковую систему.

Для оборудования поверхностных дренажных систем стоит использовать бетонный лоток с решеткой из оцинкованной стали. Он имеет отличные эксплуатационные характеристики, пропускает воду со скоростью более 4 л/сек и выдерживает нагрузку до полутора тонн

По окончании работ, связанных с обустройством линейного дренажа, прилегающую территорию декорируют сообразно собственным вкусам и общей идее ландшафтного дизайна, принятого на участке.

Как правильно сделать глубинный дренаж?

Для корректного монтажа глубинного дренажа на личном земельном участке в первую очередь формируют четкий проект всех работ, установив виды имеющейся на территории грунты, особенности рельефа и уровень залегания грунтовых вод.

Такой вид исследований поручают инженерно-геологическим организациям. Они совершат полное изучение площади, а потом предоставляют заказчику топографическую съемку, во всех подробностях описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую информацию, установить эффективную водоотводную систему не составляет никакого труда.

Сооружение системы выполняется в следующем порядке:

Галерея изображений

Фото из

Устройство дренажной системы, предназначенной для понижения уровня грунтовой воды путем ее сбора и отвода к разгрузке, разрабатываем траншею. Глубина ее на 20 см ниже подошвы фундамента или выше водоупорного слоя

Дно траншеи засыпаем песком, трамбуем его и разравниваем так, чтобы в сторону приемного пункта (смотрового, коллекторного, поглощающего колодца) соблюдался уклон 2-3 см на погонный метр

Отсыпанное песком дно траншеи застилаем геотекстилем, укладываем дренажную трубу, оборачиваем ее и заполняем траншею сначала гравием, затем песком. Ливневку и дренаж можно прокладывать одновременно

Для приема и утилизации в грунт собранной грунтовой воды устраиваем поглощающий колодец из бетонных колец. Дно колодца должно быть заглублено в грунт с хорошей пропускной способностью ( в песок, гравийно-песчаные или щебенистые отложения)

Дно колодца застилаем геотекстилем, чтобы улучшить очищение сбрасываемой в грунт воды. Затем засыпаем песок и гравий, в общей сложности мощность грунтового фильтра должна быть не менее 1 м

В устроенный поглощающий колодец вводим дрену, а также трубы ливневой канализации

Дренажный трубопровод и ливневую канализацию засыпаем песком послойно

Траншеи заполняем песком послойно, не трамбуем его, а даем естественным образом усесть. Трассы систем отмечаем любым способом, чтобы не повредить во время производства других работ

Шаг 1: Разработка траншеи для устройства дренажа

Шаг 2: Засыпка песка на дно траншеи

Шаг 3: Укладка дренажной трубы в траншею

Шаг 4: Сооружение фильтрующего колодца

Шаг 5: Устройство грунтового фильтра в колодце

Шаг 6: Ввод трубопровода в поглощающий колодец

Засыпка траншеи с трубопроводом песком

Шаг 8: Планирование участка с подземными системами

Основные элементы системы глубинного водооттока – дрены (трубы специфической конструкции). Их располагают ниже фундаментной подушки здания, которое планируют защитить, либо по всему периметру землевладения на глубине от 80 сантиметров до полутора метров.

Необходимый делают в сторону коллектора, сливного колодца или любого другого естественного либо искусственного водоема, расположенного за пределами участка.

Таким способом собирают влагу, собравшуюся в результате осадков, и понижают до некритичного состояния общий уровень залегающих рядом грунтовых вод. В центре участка и по краям дрены располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к главному водозаборнику.

Для усиления эффективности работы глубинной дренажной системы стоит использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Такой вариант коммуникаций подходит для грунтов всех видов и обладает способностью отводить большее количество воды

На абсолютно ровных участках необходимого уклона добиваются путем понижения при выкапывании дна траншеи. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на каждый метр трубы, для песчаных – 3 сантиметра. Если участок имеет масштабную площадь, во избежание слишком глобальных земляных работ устанавливают несколько .

Коммуникационные трубы оснащают поворотными и водоприемными колодцами. В случае надобности и при невозможности вывести излишки воды за пределы участка добавляют к остальным элементам , предназначенный для слива основного объема воды.

Под основанием поглотительного колодца обязательно делают насыпной слой щебня или битого кирпича. Это нужно для того, чтобы собранная жидкость равномерно уходила в почву и не размывала нижние слои, провоцируя проседание грунтов

Непосредственно перед укладкой труб в траншеи засыпают 10-сантиметровый слой крупнозернитого песка и такой же слой щебня.

Получившаяся амортизационная подушка не позволяет коммуникациям ломаться под тяжестью почвы. Во избежание заиливания труб каналы простилают геотекстилем.

Укладку глубинного дренажа на участке желательно провести уже после всех тяжелых строительных работ, чтобы коммуникации не просели и не треснули в результате интенсивной эксплуатационной нагрузки

Поверх разложенных труб делают еще по одному слою из песка и щебня, а оставшиеся пустоты заполняют землей, делая на поверхности холмики. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.

Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно оберегает строения от подтопления и последующего разрушения.

Выводы и полезное видео по теме

Видеосоветы для тех, кто решил самостоятельно заняться устройством дренажной системы на собственном дачном или садовом участке.

В ролике наглядно показано, как обустроить систему поверхностного водоотвода на участке:

Полезная видео-информация по организации дренажа вокруг жилого дома:

Зная правила установки дренажных систем и следуя вышеизложенным советам, сделать водоотвод на личном земельном участке не составит никакого труда. Если же возникнут сложности, можно обратиться к специалистам, и они профессионально помогут в решении проблем.

Вы задумались об устройстве дренажа вокруг дома? У вас остались вопросы после прочтения нашего материала? Задавайте их под статьей – мы постараемся максимально прояснить спорные моменты.

Или вы соорудили своими руками эффективную дренажную систему и хотите рассказать о своем опыте другим пользователям? Пишите свои рекомендации, добавляйте фото – новички в этом деле будут вам весьма признательны.

Виды дренажной системы: предназначение, устройство, особенности эксплуатации

Что такое дренаж

Дренаж предназначен для отвода воды с участка, с дорожек. Он нужен, чтобы защитить подвальное помещение с фундаментом от затопления водами, протекающими под землей. При монтаже дренажной системы следует соблюдать особые правила и требования, чтобы она работала правильно и эффективно.

Дренаж: что это такое. Дренаж состоит из колодцев дренажного и смотрового типа, дрен, может включать насосы, которые связаны друг с другом.

Они собирают воду, отводят территории дома избытки после дождей, таяния снега.

Содержание статьи:

Общие сведения

На этапе создания проекта учитывают тип дренажной системы, который будет организован на участке. Лучше, если дренаж будет основан на гидрогеологических изысканиях. При невозможности получения этих знаний, нужно узнать у соседей, какого уровня достигает вода в колодцах, как длительно она сохраняется, бывают ли застои воды в ямах для установки столбов, не преет ли трава на газонах.

Далее создают схему дренажной системы. Важно учесть все нюансы, куда будет уходить вода. На этом этапе надо проконсультироваться со специалистом. Систему отведения монтируют перед началом возведения дома.

Всегда ли нужен дренаж?

Дренажная система в обязательном порядке нужна не на каждом участке. Дренаж требуется, если:

1.подземные воды располагаются высоко, над уровнем прохождения фундамента, либо расстояние от поверхности составляет меньше метра.

2.если участок находится на территории, которая проходит по склону, либо в низине.

3.если глинистый грунт, а фундамент плитный или мелко заглубленный.

4.если участок частично, либо полностью заболачивается.

5.при желании исключить на участке образование луж, грязи.

6.вода часто проникает в цокольный или подвальный этаж, где стоит оборудование, либо помещение предназначено для других целей.

7.при обладании на участке глинистого типа почвы следует организовать дренаж поверхностного типа, чтобы отводить воды после дождей, снега.

Внимание! Супесчаники, черноземы не требуют обязательного выполнения дренажа.

Дренажную систему не обязательно выполнять, если:

1.грунтовые воды редко и ненадолго поднимаются выше, чем расположен фундамент.

2.если воды редко и в малых количествах попадают в подвальное помещение.

3.участок не болотистого типа, не требуется сохранение внешнего вида участка без луж.

Признаки, когда нужна дренажная система

Первым делом следует осмотреть участок. Если выявлены следующие признаки, то требуется дренаж:

1.потрескавшаяся отмостка, появление в фундаменте и на стенах трещин.

2.при попадании в подвал воды.

3.лужи после дождей застаиваются.

4.воды в колодце стоят высоко, у самой поверхности.

Последствия при отсутствии дренажа

Если дренаж необходим, но его не сделали, то можно ожидать плохие последствия. В том числе:

1.грунт вокруг фундамента пропитается водой и замерзнет, фундамент деформируется, начнет разрушаться, на стенах появятся трещины, стены отклонятся от вертикали.

2.если фундамент плитный, мелко заглублен, а почвы на участке глинистые, то весной при оттаивании земля будет прогреваться по-разному с тенистой и солнечной стороны здания, это приведет к деформации фундамента и образованию трещинок в конструкции.

3.в подвальном помещении появится вода, плесень.

Разновидности дренажной системы, устройство

Дренаж имеет различную конструкцию: открытую, закрытую. Может различаться по расположению: глубоко под землей, на поверхности. Глубинная система дренажа по периметру дома делается практически во всех случаях, дренаж участка выполняется не требованию.

Дренаж открытого и закрытого типа. Дренаж бывает разный по типу конструкции. Различают такие виды:

1.дренажная система, предполагающая засыпку траншеи щебнем. Открытая система состоит из канав, которые прокладывают по периметру здания на глубине пол метра или метр, в ширину полметра. Данный тип используют на участках заболоченного типа. Траншеи засыпают с помощью щебня. У канав делают стенки со скосами в двадцать – тридцать сантиметров. Канавы не должны быть полукруглыми, чтобы не происходило заболачивание. Самотеком воды стекают в канавки, далее направляются в основную канаву для дренажа. Тип дренажа подходит для участков, расположенных на склонах.

2.дренажная система с применением лотков. Поверхностный тип дренажной системы укладывают с применением лотков. Сверху них кладут решетку. В лотки стекает дождевая вода с земли. Ливневки устанавливают около дорожек, отмостков, дорог.

Лотки изготавливают из бетона, железобетона, полимербетона, либо пластика. Редко используют лотки из металла. Лотки из пластика могут выдерживать небольшие нагрузки. Лотки из бетона отличаются повышенной прочностью, они выдерживают сильные морозы, имеют невысокую цену, но очень тяжелые, что усложняет их монтаж. Полимербетонные лотки служат минимум пятьдесят лет, но весят они меньше, чем лотки из бетона. Они имеют гладкие стенки, поэтому вода по ним течет быстрее, ил на поверхности образуется меньше. Решетки чаще всего используют чугунные, стальные, медные с покрытием против коррозии, редко пластиковые.

3.дренажная система, использующая перфорированные трубы. Закрытая дренажная система предполагает применение дрен, которые укладывают глубоко в земле. Чтобы проложить систему, следует сделать большие земляные работы, чтобы требует денег и сил. Вырывают канавы глубиной от 70 до 150 сантиметров, в них кладут трубы, имеющие перфорацию. Далее их засыпают щебенкой, землей, сверху кладут дерн. Трубы следует класть с наклоном по направлению к дренажному колодцу. Собранная вода перетекает в общий коллектор, или в пруд.

Дренаж бывает поверхностным или глубинным. Глубинным называют дренаж закрытого типа, который устраивают на глубине. Он защищает фундамент и участок от вод, протекающих под землей. Поверхностным называют дренажную систему с канавами для сбора и отвода вод по поверхности участка, либо канавками, сделанных из лотков, чтобы отводить дождевые воды. Данный тип предназначен, чтобы осушать участок, отводить ливневые стоки.

Дренаж разделяют на точечный и вертикальный тип. К вертикальному типу относят систему, включающую колодцы, скважины, как единое целое. Воды выкачивают из устройств с помощью одного или нескольких насосов. Вертикальный дренаж устраивают в редких случаях, потому что сложно обслуживать. К точечному типу дренажа относят систему, которая служит для сбора стоков из отдельных источников, к примеру, ее обустраивают там, где сливается вода из водостока, либо на участке во дворе в нижней точке.

Монтажные работы

Открытую систему легко организовать своими руками. Закрытую систему смонтировать сложнее, она требует знаний, навыков. Если соблюдать нюансы, то можно проложить систему самостоятельно. Для работы потребуются помощники, минимум три человека.

Как подготовить канавы

Канавы для ливневой системы выкапывают согласно размерам лотков, прибавляя до тридцати пяти сантиметров в глубину. Если выкапывать траншеи на поверхности земли, то канавы должны иметь высоту до метра, соблюдая скос стенок до тридцати градусов. Если дренажная система закрытая, то выполняют рытье канав в глубину свыше одного метра, в ширину свыше трех размеров окружности трубы. К необходимой глубине следует прибавить тридцать сантиметров для укладки слоя из щебенки с песком. Дренаж по периметру здания требует канав с глубиной свыше 1.2 метра, так чтобы система пролегала на глубине большей, чем уровень промерзания земли. Канавы проходят от дома на расстоянии от 1.2 м до 1.5 м, от отмостки на расстоянии 90 – 120 сантиметров.

Как устроена поверхностная дренажная система

Система на основе лотков устанавливается на подушку против пучения, которую изготавливают из песка в двадцать сантиметров, щебенки мелкой фракции в пятнадцать сантиметров. Каждый из слоев подушки следует обернуть геотканью. При укладке следует соблюдать наклон минимум два миллиметра на каждый метр. Точечные ливнеотводы оснащаются дождеприемниками с мусорными корзинами.

Особенности укладки дренажа поверхностного типа

Стенки канав устраивают высокими, можно скругленными, сверху кладут дерн. Это делается, чтобы дождевые стоки в большом количестве не попадали в канавы и не просачивались в почву. Следует укрепить борта, который находятся ниже, чем гумусовый слой, с помощью камней, оставляя просветы. Рекомендуют выкладывать стенки с помощью бетонных плит, имеющие отверстия, незакрытый раствор с нижними стыками. Плиты следует класть под девяносто градусов. Данную канаву не нужно засыпать щебнем. Воды по канаве, либо сквозь колодец по трубе утекает в пруд, либо овраг.

Как устроена дренажная система глубинного типа

Чтобы сделать дренаж закрытого типа, следует придерживаться определенных шагов. Выделяют такие этапы:

1.на дне рва прокладывают геоткестиль широкими лентами, чтобы завернуть щебень, узкими лентами, чтобы завернуть песок.

2.насыпать слой песка до пятнадцати сантиметров, утрамбовать, завернуть края геотекстиля.

3.уложить щебень размером песчинки от 16 до 32 миллиметров слоем до пятнадцати сантиметров, он должен быть равен сечению трубы. Выровнять доской, которая прибита к палке. Обсыпка трубы щебнем выполняется, чтобы грунтовые воды проходили фильтрацию первого уровня. Щебенка должна быть вымыта. Ее сгребают в кучу, чтобы под напором воды промыть в течение пятнадцати минут, далее расфасовывают по мешкам. Ее не нужно сушить, чтобы не запылить. Срок хранения у мешков не должен превышать неделю. Щебенку можно заменить гравием.

4.на щебенку кладут трубы. Сначала их нужно замерить, обрезать нужной длины, далее уложить начало берут у колодца коллекторного типа. На концах трубопрокатов ставят заглушки.

Внимание! Трубы прокладывают, соблюдая наклон минимум 2 максимум 10 миллиметров на каждый метр.

5.остатки промытого щебня насыпают высотой в одно сечение трубы, заворачивают в геотекстиль.

6.сверху насыпают двухсантиметровый слой крупной щебенки диаметром от 8 до 40 миллиметров.

7.производят засыпку землей.

Как построить колодец

Дренажный колодец представляет собой несложное техническое сооружение. Конструкция должна быть водонепроницаемой. От выпусков патрубков до дна колодца расстояние должно быть свыше двухсот пятидесяти миллиметров. Вокруг колодца в яму засыпают щебенку, слои трамбуют. Рекомендуют приобретать готовые колодезные конструкции. Их следует устанавливать в местах, где стыкуются трубы, и на всех вторых поворотах трубопровода.

Как смонтировать самостоятельно

Если нет возможности тратить много денег на монтаж, то можно справится своими силами. Важно, следовать инструкции, соблюдая технологию. Не нужно покупать для системы трубы разрекламированных марок. Можно приобрести трубопрокаты по приемлемой цене, не уступающим по качеству. В приоритете трубы из асбестоцемента, либо из пластика с перфорацией крупного размера.

Внимание! Монтаж системы дренажа может обойтись дороже, чем стоимость самого дома. Если выполнять работы своими руками, то можно сэкономить.

Как чистить дренажный трубопровод

Функциональность дренажной системы может снизиться, потому что со временем трубы заиливаются. Прочищать элементы дренажа нужно через смотровые или дренажные колодцы. Для этого подходят два способа:

-механический.

-гидродинамический.

Дрены следует прочищать в среднем через четыре года. Для очистки используют установки пневматического типа, оснащеные механизмом, с помощью которого проходят через дрены и измельчают отложения.

Гидродинамический метод считается более эффективным. Специальный насос подсоединяют к трубе, которая находится в колодце, включают компрессор, нагоняющий воду с воздухом для измельчения мусора и отложений. Данный способ из-за эффективности позволяет проводить очистку не чаще одного раза в десять – пятнадцать лет.

точка дренажа — это … Что такое точка дренажа?

точка дренажа — это … Что такое точка дренажа?
