Бурение ТИСЭ. Механизированный бур ТИСЭ.

Бурим дёшево отверстия под фундаменты по технологии ТИСЕ в Москве и Московской области! Берем на себя выполнение всех вопросов связанных с недорогим бурением.

Много лет наша компания занимается непосредственно бурением отверстий любого плана, в том числе и под сваи фундамента ТИСЭ, ямобуром. На протяжении нескольких лет мы накопили большой опыт за плечами в бурении. Наши менеджеры всегда рады ответить вам на все возникающие у вас вопросы, проконсультировать, а бригады приступить к выполнению работы в оговоренные сроки.

Если вам когда-то уже приходилось на своем дачном участке копать в ручную отверстие около метра, то вы представляете, что это огромный труд. А если необходимо несколько отверстий, то работать придется, не покладая рук. Поэтому на помощь в таких делах приходит ямобур. Ямобур – это главный и незаменимый помощник при бурении отверстий, особенно, что касается свай фундамента ТИСЭ.

Какую технику выбрать при бурении свай фундамента ТИСЭ?

  • Ямобур — грузовой автомобиль
  • Минипогрузчик
  • Ручная техника

Применение ямобура при бурении свай фундамента ТИСЭ

Применение ямобура сегодня становится очень велико. Причина — доступная цена и качественная работа. Прямое назначение ямобура — бурении отверстий 80-250 мм в диаметре.

Фундаменты всегда вызывают много вопросов и спорных мнений, особенно фундамент по технологии ТИСЭ. Автор технологии Р.Н.Яковлев. в своей книге подробно расписал этапы строительства фундамента ТИСЭ.

В двух словах этот фундамент можно описать так; это свайно-ленточная конструкция, свай которой бурятся ямобуром на глубину промерзания, а ростверк, связывающий сваи, не касается земли, как бы «висит». Сама свая имеет вид перевернутого гвоздя – внизу имеется расширение, т.е. что-то вроде пятки. Такая ухищренная конструкция фундамента ТИСЭ позволяет избежать давления при промерзании грунта и выдавливания свай из земли, что довольно частое сезонное явление.

Огромное преимущество фундамента по технологии ТИСЭ – можно строить практически на любом грунте, даже на очень проблемных – супеси и глина. Фундамент по технологии ТИСЭ самый оптимальный вариант при строительстве на пучинистом грунте, холмистом участке или на склоне.

Этот вид фундамента отлично воспринимает сейсмические вибрации и не передает ее постройке.

Строительство фундамента ТИСЭ не так трудоемко, как кажется. Самый важный и тяжелый момент тут бурение свай ТИСЭ. Бурение осуществляется ямобурами ручными, Bobcat (минипогрузчик) или ямобурами на базе ГАЗ-66 ВМ-302. Благодаря совершенству ямобуров, такой фундамент можно построить в относительно короткие сроки и с соблюдением всех правил технологии.

Чаще при строительстве фундамента по технологии ТИСЭ применяют ручной ямобур. Этот ямобур, благодаря своей конструкции, позволяет бурить отверстия и делать расширение внизу сваи. Мы можем вам предложить, если ваш участок позволяет свободным пространством, и другие более мощные ямобуры.

Бурение отверстий под сваи ТИСЭ строго осуществляем на нужную глубину промерзания грунта – 1,5-1,85 м. Расширение выполняем тоже согласно технологии, иначе несущая способность сваи резко упадет.

Стоимость бурения свай под Фундамент ТИСЭ

Стоимость услуги по бурению отверстий под фундамент ТИСЭ для каждого клиента разная. Причина тому — объем предстоящей работы. Но, тем не менее, мы можем предложить очень выгодную цену. Самое главное, что за такие небольшие деньги вы сэкономите свои силы, нервы и время. И вы сможете рационально потратить свое время, а мы качественно выполним свои услуги в строго оговоренные сроки.

Мы выполняем недорогое бурение свай под фундамент ТИСЭ, а также предоставляем в аренду любой тип ямобура – ручной, Bobcat (минипогрузчик) или ямобурам на базе грузового автомобиля. Предоставляем консультации по всем возникающим вопросам.

Не так страшна потеря денег – как потеря времени!

Ручные фундаментные Буры ТИСЭ — «ТИСЭ»

Существует три разновидности фундаментных буров, отличающихся между собой весом, предназначением и диаметром. Фундаментный бур ТИСЭ ФМ 200 используют для устройства фундамента под легкие строительные конструкции и заборы. Кроме того, он служит для расширения в земле основания сваи до полуметра.

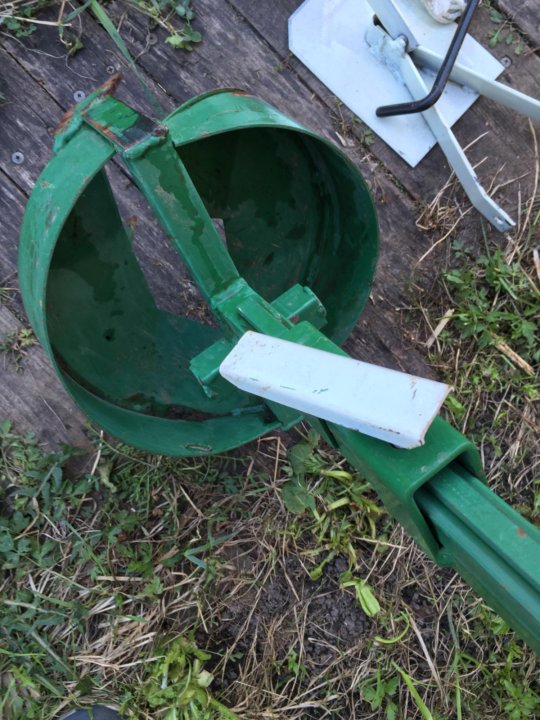

Фундаментный бур ТИСЭ ФМ 200

Бур фундаментный имеет незначительный вес, поэтому работать с ним можно в одиночку, не привлекая дополнительную рабочую силу и существенно сократив затраты труда и времени для обустройства фундамента.

Фундаментный бур ТИСЭ ФМ 200 представляет собой телескопическую конструкцию их двух профильных штанг разного сечения. Бурение скважины происходит при снятом плуге. Плугом делается расширение нижней части скважины, причем, давление на плуг производится путем нажатия на ручку фундаментного бура, что гарантирует полное опускание плуга и полноценное расширение скважины на любом типе грунта.

Максимальная глубина бурения составляет 3 метра.

Диаметр фундаментного бура ТИСЭ ФМ 200 составляет 20 см., а ширина рукоятки 50 см.

При использовании фундаментного бура ТИСЭ ФМ 200 диаметр цилиндрической части скважины достигает 20 см. Благодаря съемному переставному плугу можно задавать нужный диаметр полусферической полости в диапазоне 0,4-0,5 м. Такие показатели для ручного фундаментного бура достаточно внушительны. Поэтому для снижения трудозатрат и ускорения времени возведения фундамента были применены определенные конструктивные элементы.

В частности, эффективные резцы, расположенные на кромке бура значительно упрощают и облегчают процесс обустройства фундамента на жестких грунтах. Если в земле попадаются каменистые включения диаметром до 5 см., резцы направляют их в накопитель почвы, подцепляя снизу.

Простота использования фундаментного бура ТИСЭ ФМ 200 заключается не только в незначительном весе и простоте эксплуатации, но и в том, что резцы ТИСЭ вспахивают землю, в то время как обычный бур с прямолинейной кромкой снимает с поверхности земли пласты, что требует больших усилий.

Накопитель грунта также не имеет штыря, а средняя часть скважины без разрыхления, поступает в накопитель, что уменьшает усилия при бурении, поскольку бур довольно просто входит в грунт. Его режущую часть можно сравнить с головкой бура, используемой для зимней рыбалки.

После бурения скважины, ее армируют и заполняют бетонным раствором, в результате чего образуется столб.

Фундаментные буры и прочее оборудование ТИСЭ компактно, просто в устройстве и эксплуатации, поэтому его можно использовать в любом месте, даже при отсутствии электричества. И, кроме того, одним комплектом можно построить несколько домов ТИСЭ.

Фундаментные буры для земляных работ ТИСЭ ФМ 200, ТИСЭ ФМ 250 и ТИСЭ ФМ 300 являются новой разработкой компании ТИСЭ!

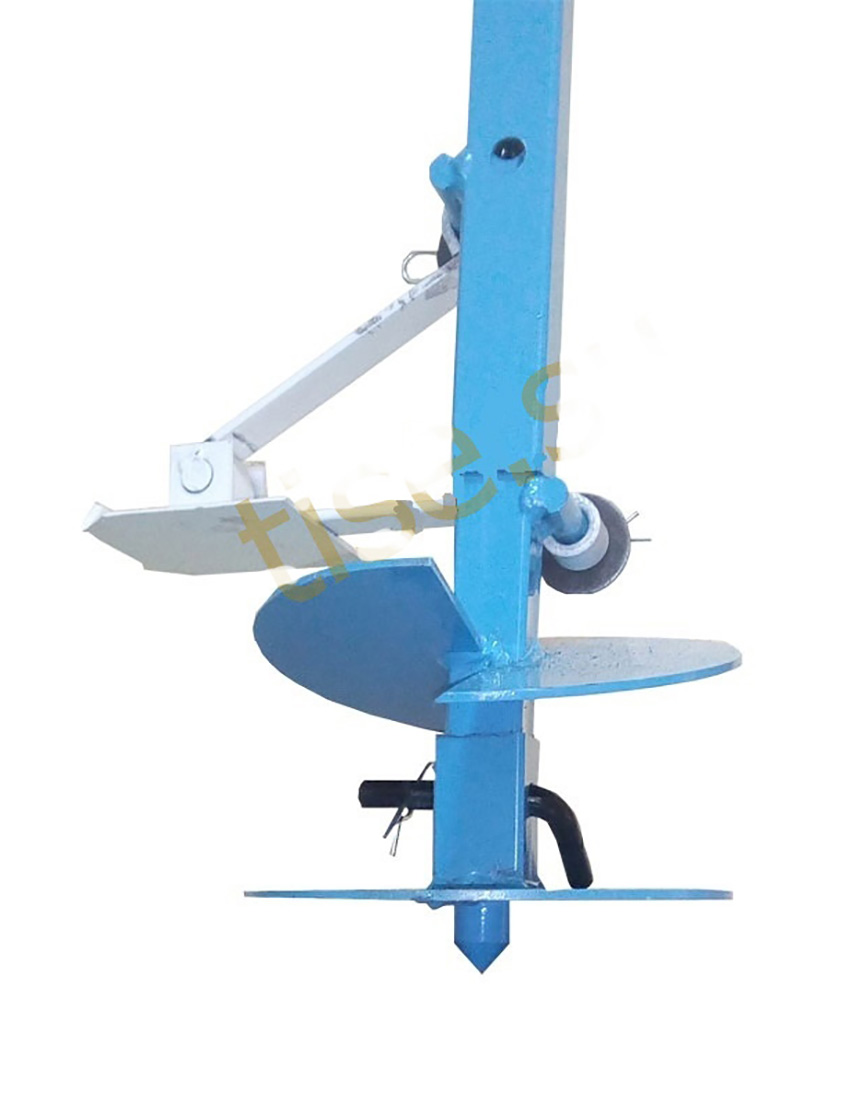

Фундаментный бур тисэ новой модификации.

Новая модификация буров тисэ с маркировкой ФМ.

В 2016 году компания ТИСЭ перешла  на выпуск новой модификации фундаментных буров с маркировкой ФМ.  На бурах продаваемых с 2016 года обязательно должна присутствовать голографическая наклейка с логотипом компании ТИСЭ, также каждому буру присваивается индивидуальный номер проставляемый в паспорте изделия. В нашей компании можно купить буры от производителя.

Преимущества новой модификации фундаментных буров ТИСЭ ФМ.

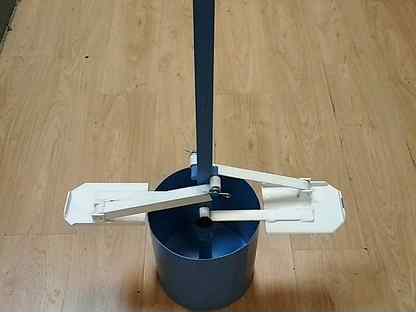

  • Новый,  модернизированный фундаментный бур ТИСЭ оснащён двумя лопатками для производства расширения в виде полусферы в основании фундаментного столба. Такое дополнение конструкции позволяет значительно увеличить производительность работы по устройству фундаментных столбов, а также снизить трудозатраты и прилагаемые мускульные усилия, что немаловажно в случае самостоятельного строительства.
  • Также как и модель прошлого года, новый бур ТИСЭ ФМ не нуждается в таком дополнении как верёвка — при помощи которой в первых ранних моделях происходил подъём – опускание лопатки. Данная операция производится простым нажатием вниз и последующим подъёмом вверх ручки бура.

Общие характеристики буров ТИСЭ ФМ.

  • Фундаментные буры ТИСЭ-ФМ размеров 200, 250 и 300 имеют телескопическую конструкцию из двух профильных штанг разного сечения. Наличие двух лопаток-расширителей, симметрично расположенных друг против друга, создаёт эффект уравновешивания боковых нагрузок на буровой механизм, что значительно увеличивает производительность работ.

  • Система тяг привода лопаток буров ТИСЭ-ФМ 200, 250 и 300 сделана так, что создаёт наименьшее сопротивление грунту, это также положительно сказывается на процессе бурения. Каменные включения (диаметром до 5 см) не являются помехой в процессе работы.
    Плуг данного бура, имеет независимое вращение относительно головки, что особенно актуально на этапе расширения скважины.

  • Бурение скважины буром ТИСЭ-ФМ 200, 250, 300 происходит при снятом плуге. Плугом делается расширение нижней части скважины 600 мм. Давление на плуг производится путем нажатия на ручку фундаментного бура, что гарантирует полное опускание плуга и полноценное расширение скважины на любом типе грунта.

  • Максимальная глубина бурения с расширением составляет 2 метра 20 см. Без расширения  3 м.

  • Изготовитель гарантирует исправную работу каждого бура в течение 12 месяцев со дня его продажи при условии соблюдения требований Руководства по эксплуатации. В пределах гарантийного срока эксплуатации, изготовитель производит безвозмездный ремонт или замену составных частей бура.

Отличительные особенности буров ТИСЭ-ФМ каждого размера.

  • Бур ФМ 300 и 250 применяется для возведения фундаментных опор с расширением, при строительстве жилых домов до трёх этажей, ограждений, гаражей, бань, мастерских и других построек хозяйственного назначения.
  • Бур ТИСЭ-ФМ 200 применяется для возведения фундаментных опор с расширением, при строительстве ограждений, гаражей, бань, мастерских и других построек хозяйственного назначения

Купить буры тисэ всех размеров, новой модификации можно в нашей компании ТИСЭ-Урал, мы находимся в Екатеринбурге (ООО «Батик-Центр»), по вопросам покупки обращайтесь по телефону 8 963 040 77 98, а также смотрите на странице Как купить товары и услуги в ООО «Батик-Центр», г. Екатеринбург.

Более подробная техническая информация по бурам ТИСЭ — чертежи, фото смотрите по ссылке.

На распространённых в нашем регионе суглинках и глине в случае производства значительного количества свай ТИСЭ целесообразно цилиндрические скважины, ниже глубины промерзания,  бурить с помощью техники (ямобура, мотобура)  с последующим производством расширения буром фундаментным ТИСЭ ФМ.
Для бурения расширения при помощи мотобура, компания ТИСЭ выпускает переходник  для мотобура. Переходник  предназначен для мотобуров с валом диаметром 20мм, вставляется в ствол квадратной трубы Бура ТИСЭ ФМ.



устройство, назначение, технология изготовления, чертеж

Для возведения зданий используются различные типы фундаментных оснований, выбор которых зависит от особенностей почвы. На проблемных грунтах положительно зарекомендовали себя свайные основы, выполненные в виде железобетонных столбов. Применение бурильных установок повышает сметную стоимость строительства. Уменьшить объем затрат на сооружение столбчатого фундамента позволит самостоятельно изготовленный инструмент – ТИСЭ бур. Рассмотрим конструкцию инструмента, а также технологию самостоятельного изготовления.

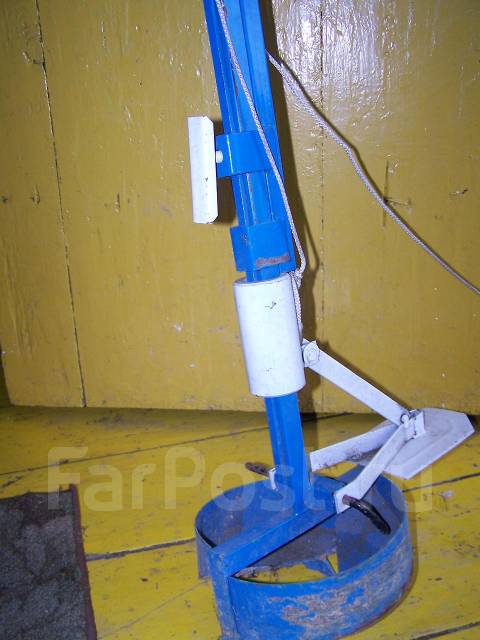

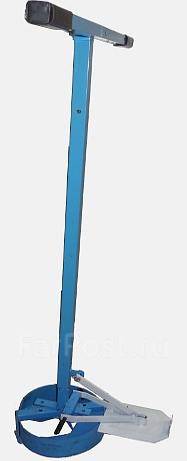

Ручной бур ТИСЭ Ф200

Как устроен фундаментный бур ТИСЭ

Бур ТИСЭ, облегчающий выполнение работ, состоит из следующих элементов:

  • рабочей рукоятки, предназначенной для передачи крутящего момента через металлический стержень на рабочий орган. Конструктивно рукоятка представляет собой стальную трубу квадратного, прямоугольного сечения, или цельный металлический профиль. С двух противоположных сторон вращательного механизма на расстоянии 50–55 см установлены обрезиненные рукоятки;
  • стальной штанги, состоящей из двух секций. Раздвижные части, имеющие длину по 1,1 м, стопорятся с помощью зажима. Базовая часть штанги обеспечивает возможность ускоренного выполнения работ на небольшой глубине за счет уменьшенной массы устройства. При необходимости извлечения почвы на глубине до 1,8 м, применяется удлинительный элемент. Составные части штанги взаимозаменяемы, к каждой из них можно присоединить ручную рукоятку;
  • почвенного накопителя радиусом 12,5 см, формирующего скважину соответствующего размера. Грунтоприемник выполнен в виде металлического цилиндра, оснащенного разрыхлительными резцами, специальными пластинами и направляющим стержнем. Конструктивные особенности грунтового накопителя обеспечивают свободное проникание разрыхленной почвы внутрь цилиндра и не позволяют шнековому механизму отклониться от вертикального положения;
  • откидного ножа, шарнирно закрепленного в нижней части инструмента. Устройство предназначено для формирования в нижней части скважины сферообразного расширения, увеличивающего площадь опорной поверхности будущей колонны до диаметра 0,5–0,6 м. При погружении в грунт откидная лопатка поворачивается за счет собственной массы. Подъем шарнирно закрепленной режущей кромки осуществляется вручную с помощью металлического троса, конец которого закреплен на рабочей рукоятке.


Как работает фундаментный бур ТИСЭ

От массы устройства и качества изготовления зависит скорость выполнения бурильных операций и удобство использование ручного бура ТИСЭ.

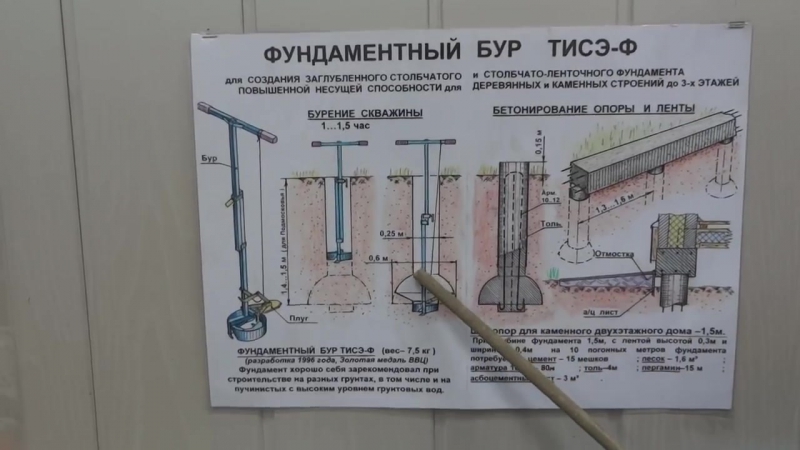

Бурение скважин под фундамент: технология

Процесс бурения скважины под буронабивной фундамент начинается с предварительной разметки строительной площадки, в ходе которой вехами отмечают месторасположение свай основания.

После этого можно приступать к бурению скважины, выполняемому следующим образом:

  • Вначале с площадки удаляется веха и готовится сам бур. Подготовка инструмента заключается в демонтаже плуга и органов управления фиксатором этого узла. Бурение прямой скважины можно выполнить и без затрудняющего этот процесс элемента конструкции бура.
  • Далее, на стержне инструмента монтируется маркер глубины погружения бура. Процесс бурения завершают после совмещения маркера с нулевым уровнем грунта.

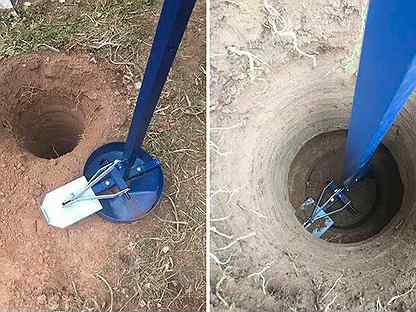

  • После этого бур вкручивают в землю, погружая инструмент на расчетную глубину. Выемку грунта осуществляют во время подъема бура из скважины. Поэтому технология обустройства скважины должна реализовываться последовательно – бур заглубляется на 30-40 сантиметров, отобранный грунт извлекается и операция начинается сначала.

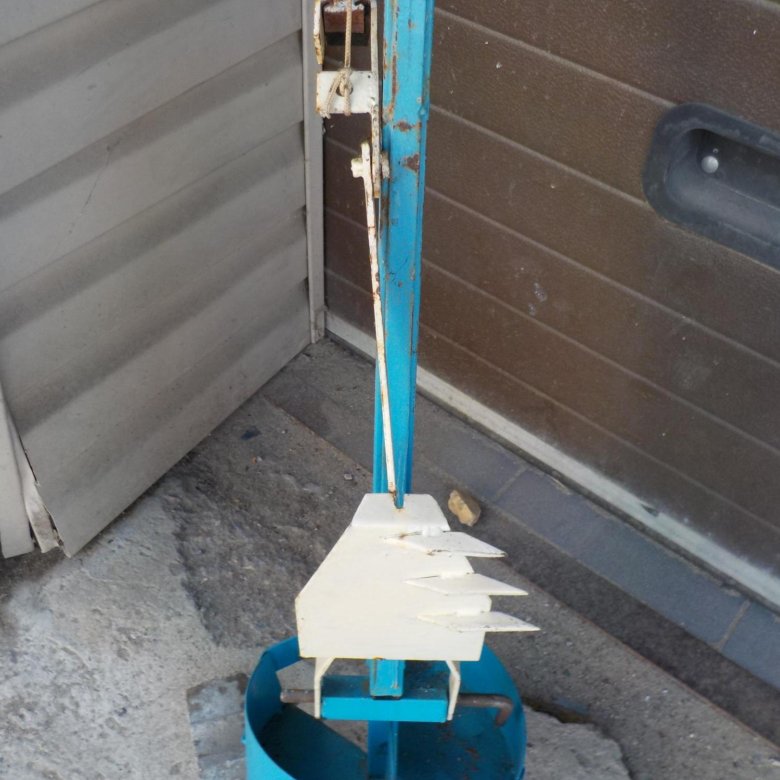

  • Обустройство придонного расширения начинается с монтажа насадки-плуга. После чего штанга бура опускается на дно, плуг отстегивается от фиксатора и, используя энергию крутящего момента, передаваемого от рукояти, расширяет стенки скважины.

Таким образом, для экономии времени процесс бурения следует разделить на поэтапное формирование прямых скважин по всему контуру фундамента и последующее обустройство придонных расширений в уже готовых шахтах.

Бур ТИСЭ для свай – достоинства и слабые стороны оборудования

Фундаментный бур ТИСЭ, облегчающий формирования полостей в почве под свайные опоры, широко применяется в частном строительстве. Инструмент обладает комплексом преимуществ:

  • надежной и проверенной конструкцией. Качественно изготовленный ручной бур ТИСЭ может эксплуатироваться на протяжении длительного времени, не нуждаясь в ремонте;
  • простотой применения. Для выполнения операций по формированию скважин и извлечению грунта не нужно проходить обучение;
  • экологичностью. При работе инструмента не оказывается отрицательное воздействие на строительный персонал, а также сохраняется структура извлекаемого грунта;
  • универсальностью. Фундаментный бур может использоваться для формирования полостей различного назначения, а также применяться как в летнее, так и в зимнее время года.

Конструктивные особенности инструмента позволяют использовать его для подготовки опор под сваи на почвах различной сложности.

Применение самодельного бура ТИСЭ позволяет:

  • возвести свайный фундамент для частного дома за ограниченное время при минимальной трудоемкости;
  • соорудить железобетонные опоры, обладающие повышенной нагрузочной способностью;
  • исключить необходимость использования тяжелой бурильной техники на автомобильном ходу;
  • своими силами выполнить мероприятия по извлечению грунта под фундаментные колонны;
  • значительно снизить объем затрат, связанных с выполнением мероприятий по формированию полостей.


Зачем нужен бур для фундамента ТИСЭ

Самодельный бур ТИСЭ не требует подключения к электрической сети и магистралям подачи воды, что обеспечивает возможность его автономного использования. Из недостатков, следует отметить необходимость периодического возобновления остроты режущей кромки на рабочем цилиндре. Благодаря множеству достоинств, самодельный бур ТИСЭ получил широкое распространение в индивидуальном строительстве.

Применение ямобура при бурении свай фундамента ТИСЭ

Применение ямобура сегодня становится очень велико. Причина — доступная цена и качественная работа. Прямое назначение ямобура — бурении отверстий 80-250 мм в диаметре.
Фундаменты всегда вызывают много вопросов и спорных мнений, особенно фундамент по технологии ТИСЭ. Автор технологии Р.Н.Яковлев. в своей книге подробно расписал этапы строительства фундамента ТИСЭ.

В двух словах этот фундамент можно описать так; это свайно-ленточная конструкция, свай которой бурятся ямобуром на глубину промерзания, а ростверк, связывающий сваи, не касается земли, как бы «висит». Сама свая имеет вид перевернутого гвоздя – внизу имеется расширение, т.е. что-то вроде пятки. Такая ухищренная конструкция фундамента ТИСЭ позволяет избежать давления при промерзании грунта и выдавливания свай из земли, что довольно частое сезонное явление.

Огромное преимущество фундамента по технологии ТИСЭ – можно строить практически на любом грунте, даже на очень проблемных – супеси и глина. Фундамент по технологии ТИСЭ самый оптимальный вариант при строительстве на пучинистом грунте, холмистом участке или на склоне. Этот вид фундамента отлично воспринимает сейсмические вибрации и не передает ее постройке.

Строительство фундамента ТИСЭ не так трудоемко, как кажется. Самый важный и тяжелый момент тут бурение свай ТИСЭ. Бурение осуществляется ямобурами ручными, Bobcat (минипогрузчик) или ямобурами на базе ГАЗ-66 ВМ-302. Благодаря совершенству ямобуров, такой фундамент можно построить в относительно короткие сроки и с соблюдением всех правил технологии.

Чаще при строительстве фундамента по технологии ТИСЭ применяют ручной ямобур. Этот ямобур, благодаря своей конструкции, позволяет бурить отверстия и делать расширение внизу сваи. Мы можем вам предложить, если ваш участок позволяет свободным пространством, и другие более мощные ямобуры.

Бурение отверстий под сваи ТИСЭ строго осуществляем на нужную глубину промерзания грунта – 1,5-1,85 м. Расширение выполняем тоже согласно технологии, иначе несущая способность сваи резко упадет.

Какими грунтоприемниками комплектуется фундаментный бур

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

  • для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
  • для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой. Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.


Бур ТИСЭ фундаментный ручной комплект универсальный
Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Ручной бур ТИСЭ – эксплуатационные характеристики

Произведенные в промышленных условиях ручные бурильные устройства и изготовленный своими силами инструмент имеют общие характеристики и отличаются только конструкцией грунтоприемника.

Рабочие параметры приспособления:

  • предельная глубина излечения почвы – 0,18 м;
  • размер рабочего органа в диаметре – 0,25 м;
  • длина рабочей рукоятки – 0,55 м;
  • длина в сложенном виде – 0,125 м;
  • размер в раздвинутом состоянии – 0,225 м;
  • диаметр формируемого расширения – 0,4–0,6 м;
  • масса инструмента в сборе с накопителем – 10–12 кг.

Характеристики ручного инструмента обеспечивают возможность его эффективного применения на легких и глинистых почвах, а также грунтах с повышенной концентрации минеральных примесей.

Как изготовить бур ТИСЭ своими руками

Для самостоятельного изготовления ручного инструмента, предназначенного для бурения полостей, необходимо выполнить следующие работы:

  • определиться с видом грунтоприемника;
  • разработать чертежи или эскизы;
  • подготовить необходимые инструменты и материалы.

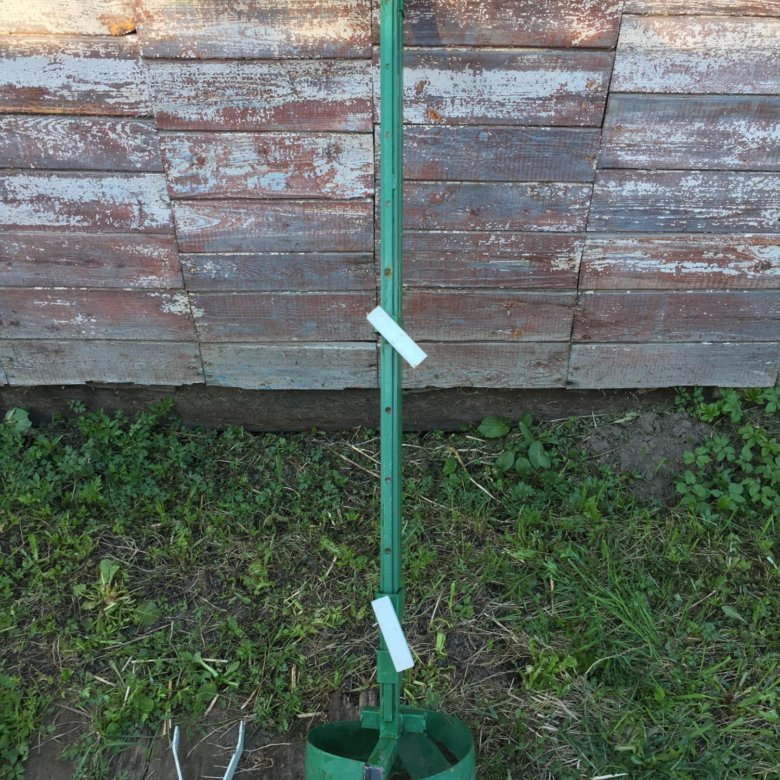

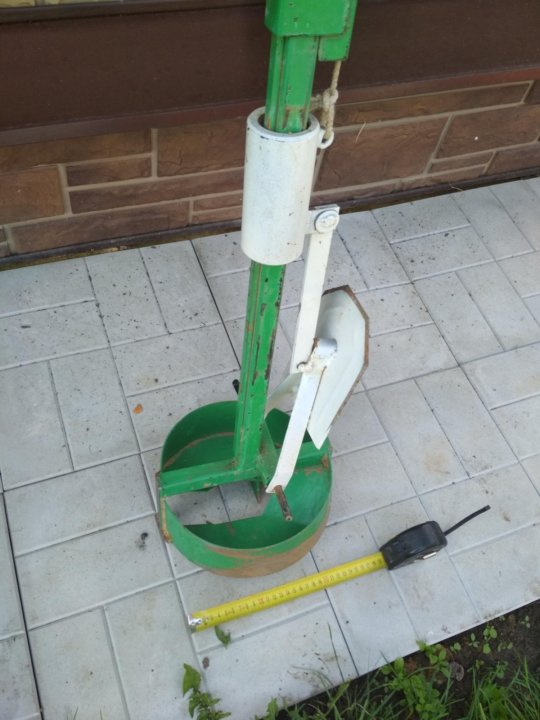

Бур ТИСЭ своими руками
Закончив подготовительные мероприятия, можно приступать к изготовлению устройства. Остановимся детально на этих моментах.

Чертежи бура ТИСЭ

Планируя изготовить бур ТИСЭ своими руками, чертежи необходимо подготовить заблаговременно.

Возможны следующие варианты:

  • приобретение готовых чертежей или эскизов, по которым уже производилось изготовление бурильного приспособления;
  • самостоятельное эскизирование с натурного образца, работоспособность которого проверена в процессе формирования скважин.

Можно также использовать стандартные чертежи с простановкой на них своих размеров. Выбрав этот вариант, помните, что увеличение диаметра рабочей части вызовет значительное возрастание усилий на рукоятке.


Устройство бура

Что необходимо для изготовления ТИСЭ бура

Для выполнения работ своими силами потребуется следующее оборудование и инструменты:

  • аппарат для электрической сварки;
  • дрель со сверлами;
  • болгарка с кругом по металлу;
  • кисть для малярных работ.


Как изготовить фундаментный бур своими руками
Для изготовления необходимо подготовить следующие материалы:

  • отрезок стальной трубы диаметром 25–30 см, соответствующий размеру сваи;
  • бывшее в употреблении или новое полотно от пилы дискового типа;
  • трубу или металлический профиль для изготовления рукоятки;
  • куски металла толщиной 2–3 мм;
  • профильную трубу 4х4 см или трубу диаметром 3,2 см;
  • краску для антикоррозионной защиты металлической поверхности.

Конструкция позволяет использовать материалы других сортаментов, подобранные согласно требованиям чертежей.

Самодельный бур ТИСЭ – технология сборки

После подготовки материалов и инструмента, приступайте к изготовлению бура ТИСЭ.


Глобальная модернизация бура ТИСЭ

При выполнении работ соблюдайте последовательность операций:

  1. Нарежьте заготовки, размеры которых соответствуют требованиям чертежа.
  2. Изготовьте рабочие кромки, используя разрезанный диск электропилы.
  3. Соберите штангу с фиксирующим зажимом.
  4. Приварите в нижней части штанги режущие кромки под углом 15–20 градусов.
  5. Соберите накопитель грунта, зафиксировав трубчатую заготовку над ножами.
  6. Зафиксируйте сваркой вертикальные ножи на внешней части почвоприемника.
  7. Прихватите петли шарнирного механизма над цилиндром грунтозаборника.
  8. Соедините шарнирно рабочие лезвия с петлями и присоедините стальной трос.
  9. Приварите к верхней части удлинителя поперечину, выполняющую функцию рукоятки.
  10. Убедитесь в свободном перемещении раздвижной штанги и шарнирного механизма.
  11. Проверьте качество сварных соединений, зачистите их и удалите заусенцы.
  12. Удалите ржавчину, покройте металлическую поверхность антикоррозионным составом.

После завершения сборки необходимо проверить функционирование инструмента. Правильно установленные режущие кромки должны эффективно заполнять почвосборник грунтом.

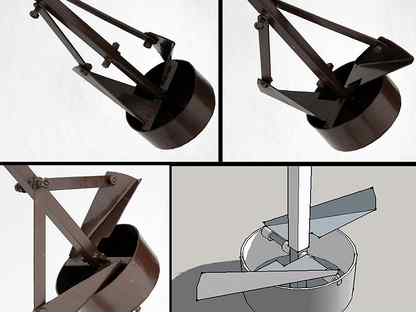

Схема сборки бура

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.


Наконечник для земляного бура из полосы стали


Пика — один из вариантов наконечника


Комбинированный наконечник для измельчения пород

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.


На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).


Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.


Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.


Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.


Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.


Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Как функционирует бур для фундамента

Технология бурения довольно простая и не требует специальной подготовки.

При выполнении мероприятий по формированию скважин выполняйте работы по следующему алгоритму:

  1. Произведите разметку свайного поля и удалите дерн на участках бурения.
  2. Соберите ручной бур ТИСЭ, укомплектуйте его необходимым накопителем.
  3. Выкопайте в зоне бурение небольшие приямки глубиной 15–20 см.
  4. Установите в точке бурения инструмент, обеспечив его вертикальное положение.
  5. Вращайте самодельный бур ТИСЭ, прилагая к рукоятке усилия в направлении часовой стрелки.
  6. Контролируйте наполнение грунтоприемника, периодически извлекайте из него почву.
  7. Удлините, при необходимости, длину штанги и зажмите фиксатором ее составные части.
  8. Продолжайте погружение в грунт, сформируйте углубление в нижней части полости.
  9. Потяните за шнур, поднимите лопатку и извлеките из скважины инструмент.


Бурение скважин для свай ТИСЭ

Выполняя работы на легких почвах, один приямок можно сформировать за полчаса. Продолжительность бурения на тяжелых грунтах в 2–2,5 раза дольше.

Стоимость бурения свай под Фундамент ТИСЭ

Стоимость услуги по бурению отверстий под фундамент ТИСЭ для каждого клиента разная. Причина тому — объем предстоящей работы. Но, тем не менее, мы можем предложить очень выгодную цену. Самое главное, что за такие небольшие деньги вы сэкономите свои силы, нервы и время. И вы сможете рационально потратить свое время, а мы качественно выполним свои услуги в строго оговоренные сроки.

Мы выполняем недорогое бурение свай под фундамент ТИСЭ, а также предоставляем в аренду любой тип ямобура – ручной, Bobcat (минипогрузчик) или ямобурам на базе грузового автомобиля. Предоставляем консультации по всем возникающим вопросам.

Не так страшна потеря денег – как потеря времени!

Бур ТИСЭ – отзывы и практические рекомендации

Частные застройщики и профессионалы, которые использовали промышленный и самодельный бур ТИСЭ в работе, положительно отзываются об этом инструменте и отмечают следующие качества приспособления:

  • удобство использования;
  • компактность;
  • долговечность.

Специалисты рекомендуют при использовании устройства придерживаться следующих рекомендаций:

  • не прилагать повышенных усилий в рукоятке, так как инструмент под действием собственного веса легко погружается в почву;
  • избегать боковых нагрузок, в результате которых возможна значительная деформация сборной штанги;
  • контролировать вертикальность самодельного бура ТИСЭ при погружении в грунт.

Инструмент облегчит выполнение работ и не доставит проблем при условии правильной эксплуатации.

Аренда ТИСЭ | Цены на услуги заказать на сайте частных объявлений Перевозка 24

11.11.2018 №283016

Заказ строительной работы: Нужна строительная бригада. Фундамент ТИСЭ с висячим ростверком и монолитный подвал в нем Этап — Изготовление свай ТИСЭ Общее количество свай 37 шт. Глубина свай 1,7 м. Диаметр ствола свай 0,25 м. Диаметр уширения 0,60 м. Этап — Изготовление висячего ростверка ТИСЭ Общая длина ростверка 85,7 п.м. Ширина ростверка 0,35 м. Высота ростверка 0,40 м. Этап — Устройство монолитного подвала с обратной засыпкой пазух / с утеплением по периметру / с наплавляемой гидроизоляцией Площадь плиты подвала 106,2 м.кв. Толщина подушки из песка 0,20 м. Толщина подбетонки 0,08 м. Толщина монолитной плиты 0,30 м. Глубина до пола от земли 1,50 м. Высота стен подвала 2,00 м. Длина наружных стен 46,0 м. Толщина наружных стен 0,35 м. Толщина утепления стен 0,10 м. Расположение Бутынь ( около Галицыно — в Галицыно бетонный завод) Смету направлять на электронку

11. 09.2019 №421283

Заказ ямобура: Необходимо пробурить 35 отверстий с расширением снизу под заливку свай Тисэ. Отверстие буром 300 на глубину 2 метра, далее буром тисэ расширить подошву. Территориально в г.Серпухов. Выполнение работы до 15.09.20190

08.05.2019 №375941

Заказ трактора: Требуется трактор, ямобур по технологии Тисэ

09. 05.2019 №376003

Заказ ямобура: Требуется бурение скважин по технологии ТИСЭ для частного домостроения

09.08.2019 №407994

Заказ ямобура: Требуется бурение отверстий под сваи тисэ с расширением

24. 08.2020 №546278

Заказ ямобура: Необходимо пробурить 17 отверстий под сваи по технологии ТИСЭ диаметр 150 , глубина 2 метра

24.08.2020 №546285

Заказ ямобура: Нужно пробурить 17 отверстий по технологии ТИСЭ. Диаметр 150 мм, глубина 2 м.

Цены на винтовой фундамент | Аренда ямобура ТИСЭ

Расстояние от МКАД (км)

Есть ли вода на участке? Вода на участке естьВоды на участке нет

Есть ли электричество? Электричество на участке естьЭлектричества на участке нет

Нужны ли оголовки? НужныНет

Бетонировать ствол свай? ДаНет

Диаметр свай? 57 мм — лопасть 200 мм76 мм — лопасть 250 мм89 мм — лопасть 250 мм108 мм — лопасть 300 мм133 мм — лопасть 350 мм

Длина свай? 1650 мм1800 мм2000 мм2500 мм3000 мм3500 мм4000 мм4500 мм5000 мм5500 мм6000 мм6500 мм7000 мм7500 мм8000 мм8500 мм9000 мм

Общее количество свай (шт. )

Требуется ли обвязка? НетДа, швеллером №16Да, швеллером №20

м/п обвязки

Стоимость без учета скидки* :

Рассчитать

Новое. Ручной инструмент на интернет-аукционе Au.ru

Ручной фундаментный бур с двухлопастным механизмом расширителя скважин по технологии ТИСЭ и оптимальной конструкцией механизма управления лопастями расширителя.

Фундаментный бур ТИСЭ-ФМ200 имеет телескопическую конструкцию из двух профильных штанг разного сечения. Бурение скважины происходит при снятом плуге. Плугом делается расширение нижней части скважины 600 мм. Давление на плуг производится путем нажатия на ручку фундаментного бура, что гарантирует полное опускание плуга и полноценное расширение скважины на любом типе грунта.

Максимальная глубина бурения с расширением составляет 2 метра 20 см. Без расширения — 3 м.

Фундаментный бур ТИСЭ-ФМ200 весит 9 кг, диаметр бура составляет 200 мм, а ширина рукоятки — 70 см. Плуг данного бура, как и у всех фундаментных буров ТИСЭ, имеет независимое вращение относительно головки, что особенно актуально на этапе расширения скважины.

Наличие двух лопастей, симметрично расположенных друг против друга, создаёт эффект уравновешивания боковых нагрузок на буровой механизм, что значительно увеличивает производительность работ.

Система тяг привода лопаток сделана так, что создаёт наименьшее сопротивление грунту, это также положительно сказывается на процессе бурения. Каменные включения (диаметром до 5 см) не являются помехой в процессе работы.

В отличие от бура ТИСЭ-Ф200, который может делать расширение от 400 до 500 мм, новая модель предназначена для производства расширения только 500 мм, ибо лопасти расширителя закреплены в одном положении.

Бур ТИСЭ-ФМ200 предназначен для строительства опор столбчато-ленточного и столбчатого фундамента своими руками под дома из любых строительных материалов: пескоцементных блоков, пеноблоков, бруса, а также под дома каркасные, щитовые и пр.

Строительство дома, бани, забора, хозпостройки по технологии ТИСЭ является надёжным, проверенным и наиболее экономичным способом строительства. При работе ручным буром и опалубкой используются самые дешевые материалы для ведения строительства: цемент, песок, вода. Постройка дешёвого дома нередко оборачивается весомыми затратами на его ремонт. Технология ТИСЭ позволяет построить теплый дом высокого качества и сократить расходы на материалы для строительства. Бур ручной фундаментный ТИСЭ-ФМ200 с новым механизмом расширителя – незаменимый инструмент для постройки фундамента для частного дома своими руками.

Бур ТИСЭ-Ф можно применять в разных регионах, в том числе сейсмически неблагоприятных, и в условиях Крайнего Севера.

Ямобур من لكمة بأيديكم

. للقيام بذلك ، اشتريت مثقاب ТИСЭ. كان من الصعب عليهم الحفر باليد. اتضح أنه يمكنك بذلك على النحو التالي:

فيمكن تبسيط العملية وبسهولة ، في يوم واحد ، قم بحفر ثقوب لحقل الوبر بأكمله. لقد قمت بالحفر لعدة أيام. من المراجعة — كل ما عليك فعله هو إنشاء محول ، عقدة لربط المثقاب بمثقاب (بمثقاب). باستخدام المثقاب ، قمت بعد ذلك بحفر ثقوب للمسامير (المسامير) في الشرير.لقد حصلت عليه ، ولم أكن بحاجة لشرائه. لكنني لم أفكر في ذلك ، لأن لم يدرس الموضوع.

إذا أراد شخص ما حفر ثثوب شخصشخص ما لأفر ثثوب بسرعة لأعمدة السياج أو لأأوام مملة من الهيكل — أعتقد أن الهيكل — أعتقد أن المعلومات الواردة أدناه ستكون مفيدة للثثيرين.

إذا لم تكن هناك حا لم تكن هناك حاجة إلى الحفر ذات التمدد المنخفض وفقا لتقنية Tising, لكنك تحتاج فطط إلى أسطوانة, فإإن المثثب من مثثب البنزين سيفي بالغرض. بالنسبة للثقوب العميقة ، تحتاج إلى امتداد للمثقب. تكلفة البريمة نفسها من 900 روبل (حسب القطر). تكاليف البريمة هي أوامر من حيث الحجم أقل من طلب yamobur على أساس السيارة3: 9000ة

وعلى الأرجح ، لن تذهب السيارة إليك أقل من مبلغ معين.أعتقد أن هذا ليس مقاربة معقولة. إذا كانت المواعيد النهائية هي فقط.

إذا كانت الميزانية محدودة, فهناك وقت, ثم يمكنك إإراء تمرين بنفسك من الخردة المعدنية. نحن بحاجة إلى مطحنة وآلة لحام. Номер телефона: 30-60 часов.

قم بتمييز وقطع نصف شفرة منشار دائري قديم. يمكن حتى قطعها جزئيًا. نحن أيضًا نقوم بلحام مثقاب قديم أو معطل من ثقب. أو يمكنك اللحام مباشرة في الأنبوب.

Источник: http://samodelki-n.ru/yamobur-svoimi-rukami-iz-perforatora.html Источник: http://samodelki-n.ru/yamobur-svoimi-rukami-iz-perforatora.html

تثبيت نصفي ، يغلي بشكل آمن. ونقوم بإدخال المثقاب في قضيب الأنبوب ولحم الوصلة أيضًا. يوجد في النهاية محول لطيف للتركيب في مثقاب المطرقة أو في خلاط الحفر. أو وصلة ملولبة لتمديد (أذرع 0,5 متر). يتم عرض العملية قصيرة العمر الكاملة لصنع مثقاب المطرقة في هذص الفيدي: 0لفيدي:

وفقا للمراجعات, فإن مثل هذا التصميم محلي الصنع, حتى في وضع الصفر اليدوي, يكون أأثر كفاءة في التشغيل من المثثاب المشتراة. إذا قمت بشراء المعدن للتصنيع عدن للتصنيع على أساس vtormet (25 روبل / غغ = 100-150 روبل) , ثم يمكنك إإراء مثل هذا الحفر دون خبرة كبيرة في اللحام.وتكلفة مثقاب مماثل في المتجر هي من 1500 فرك. خيار آخر هو استئجار آلة حفر. السعر: 2-3 ​​آلاف فرك. في اليوم. بالنسبة للبعض, هذا هو المال, إلى جانب ذلك, سيكون لديك تمرين عصامي لتمرين مطرقة لهذه الأموال.

قد لا يكون مثثاب الصخور منخفض الطاقة على مستوى المهمة, خاصة عند حفر ثثوب كبيرة. مطلوب مع عزم دوران عالي.

خيار اخر. من الأنابيب والتجهيزات ونوع من القاطع. الحافة عبارة عن قطعة من مثقاب ذي قطر كبير. يلدغ هذا المثقاب الأرض بسرعة كبيرة. من استخدم هذه التقنية — اكتب في التعليقات.ستكون تجربتك ممتعة أيضًا.

***

Почтовый адрес Яндекс. الصور

الإشتراك إلى القناة ، قم بإضافتها إلى إشارات المتصفح المرج. هناك الكثير من المعلومات المثيرة للاهتمام في المستقبل.

земляна, за ступове, бушотине, кртежи, величине

Prilikom gradnje kuće i uređenja mjesta je potrebno praviti okrugle rupe u zemlji. Потребни су за доставкой ограды — за доставкой ступова, тиеком изградне лукова, градне лукова и других лаких коммунальных градевина.ИАТА ДЖИМ, АЛИ С ВЕЧИМ ПРОМJEROM Я ДУБИНОМ, ПОТРЕБНЫЙ СУ ZA Postavljanje stupa stupa.naPravite oeve jame.u trgovinama Ih ručnom bušilicom.u trgovinama ih ručnom u dovoljnim.u o. toga, bušilica s vlastitim rukama može biti izrađena bilo kojeg dizajna, a ima ih puno.

Дизайн и техника

Postoje tri glavne strukture zemljanih bušilica:

  • Vrt.Obično su to dvije polukružne oštrice zavarene pod kutom jedna prema otheroj.Ručna bušilica ovog dizajna koristi se za organiziranje rupa za sadnju, zbog čega se naziva «vrt».Ali jame čine isti alat kad postavljate stupove za ograde, lukovice i othere lake zgrade.

    Первый дом бушилице за землю башту

  • Bušilica s pužom.Различие се по томе, что има духи резни дио.Користи се у исте сврхе — за израду рупа испод ступова.Због свой дизайн — dužeg dijela za rezanje — potrebno ga je rječe uklanjati bu običen kako bi običen

    Бушилица с пужом разлику се спирально намотана за неколико окретанья спираль

  • Бушилица для пилота ТИСЭ. Ovaj je dizajn sličan vrtnoj bušilici, ali ima dodatnu preklopnu oštricu za formiranje expanzije u donjem dijelu gomile, karakteristične za temelje temelje.

    Оштрица с насосом — знак бушенья за ТИСЭ пилоте

jednostavnije je nawraviti vrtne zemljane bušilice.ovisno o vrsti tla na kojem se vrši bušenje, njihov je dizajn malo izmijenjen.u Томе Дж Драж Домаче Бушилице — Один Se Mogu «Oštriiti» Za Posebne Uvjete, Ne Samo Po Veličini — Noževi Se могу učiniti uklonjivim, vijcima, ali i dizajnerskim značajkama.Da, obične bušilice u trgovini su jeftine, ali su «univerzalne».Dobro djeluju na «lakim» tlima. «Na ilovači, glini, laporima itd.oni su neučinkoviti.

Izrada vrtne bušilice

Vrtna bušilica je najjednostavnija, ali najučinkovitija konstrukcija.Sastoji se od:

  • dijela za rezanje.Obično se sastoji od dva čelična polukruga s naoštrenim rubovima.Promjer noževa odabire se ovisno o promjeru jama koje je potrebno izbušiti.Radi praktičjnoji ovima koje je potrebno izbušiti. Radi praktičjnoji ovimavištrice, možeteučcice

    Бушилица за ступой можно биты с монтажным шипком

  • Шипка.Ovo je okrugla ili profilirana cijev (kvadratni presjek).Otpad se također može koristiti, ali je vrlo težak i s njim će biti teško raditi.Duljina šipke je potrebna dubina jame plus 50-60 cm. AKO JE NAPRAVITE KRAćU, MORAT ćETE BUŠITI POSLJEDNJE STATIMETER U DUBOKOM NAGIBU, ŠTO UOPćE Nije Lako.ako JE U OVOM PRORAČUNU ukupna Visina Veća Od 1,5 метра, IMA SMISLA NAPRAVITI ŠIPKU ZA MONTAGU.ZATIM SE ŠIPKA POVECHAVA KOMADIMA Cijevi Istog Promjera, Nakon čega se izradio sustav artikulacije.
  • Drška.Najčešće je poprečni član zavaren na stap u obliku slova T. Duljina ručke je minimalna — 40 см, оптимально около 50-60 см.
  • Бушилица с врхом.Ово je dio koji se nalazi ispod lopatica.Ona prvo otpušta zemlju, a u početnoj je fazi odgovorna za centriranje bušilice — lakše ju je držati okomito.

Ovo je snovna konstrukcija i postoje mnoga poboljšanja. Ali prvo, razgovarajmo o tome od čega se može napraviti bušilica.

Материалы

Kao što je već spomenuto, šipka se najčešće izrađuje od cijevi okruglog или kvadratnog presjeka.Промьер — от 3/4 ‘до 1,5’, профилиран возможны с узлами от 20 * 20 мм до 35 * 35 мм.

Oštrice noža mogu biti izrađene od:

  • lima čelika debljine 4 мм или више;
  • список кучу za brusilicu odgovarajućeg promjera.

    Земляной бур с ножевимой стопкой для брусилики

Lakše je izrađivati ​​noževe od pile.U oom slučaju rezanjerubovi su spremni.Moguće je dodatno pooštriti bočne rubove kako bi se tlo lakše rezalo.

Pico-bušilica je izrađena od različitih materijala — puno je dizajna.Jednostavno prave naoštrenu šipku.Tada vam je potreban komad šipke velikog promjera.Druga je mogućnost napraviti nešto poput bušilice iz trake.I još — combinacija to dvoje.

Savjet za zemljani vijak izrađen od chelične trake
Vrh — jedna od opcija vrhova
комбинированный завод по обработке древесины

I na kraju, o olovci. Pogodnije je ako je izrađena od okrugle cijevi.Njegov promjer može se odabrati prema pokrivensti dlanova.Osnovni zahtjev je da bi vam trebalo biti ugodno.

Ножеви и начин причврщивания

Prije svega, morate odlučiti želite li to sami ukloniti ili nepomično.Ako su lopatice uklonjive, na jedan kraj štapa zavareni su zavarivi debeli čelik.Police su izrađene pod kutom — tako da se ravnine 3 °juodoževa rastavlja

Nakon što su Police zavarene, naprvite u njima dvije ili tri rupe — za pričvršćivače.Tada će se morati izvršiti iste rupe u noževima i instalirati их на vijke čvrstog promjera.

На единственной шипчи может быть имати неколико сечива резних сечива — за джамэ различных промйера

U sredini diskova morate izrezati rupe u sredini — tako da se čvrsto prilegnu uz šipku, ali ovooperacijaTakođer je potreban s monolitnom izvedbom — sa zavarenim noževima.

Челични лим

Ako ćete izrađivati ​​noževe od celicnog lima, izrežite predložak iz papira i krug od čelika. Избушите рупу у средини — морат чете уметнути и заварити шипку у ню.Круг или квадрат — овисно о одабраной траци.Димензие рупе су мало вече од размер шипке.

Zatim je potrebno odlučiti kakve ćete šiške Naправити — od dvije polovice kruga (kao na gornjoj fotografiji) или u obliku otvorenog kruga s pomaknutim rubovima — jednim okretanjem Spirale (na fotografiji dolje).

Ручное односмьерне олуйе

Rubovi se također moraju podići za 25-30 °.U ovom će slučaju učinkovitost busenja biti maximalna.Ako radite na gustim tlima (glina, ilovača s prevladavanjem gline), noževi pod opterećenjem mogu se smanjiti.Da biste to izbjegli, dodajte zaustavljanja iz ugla ili debele trake od čelika.

Jačanje ručne bušilice za bušenje u gustim tlima

Lopatice se savijaju zbog činjenice da se čelik koristi ne stvrdnut, ali da ga je gotovo nemoguće naći u limu, i ako jemoguće, onda je malo vjerojatno da će se moći saviti.

S-образная свая

Ako imate staru pilu odgovarajućeg promjera, našli ste gotovo savršenu mogućnost. Koriste kaljeni čelik, a on je elastičan i izdržljiv.Ali takav se disk ne može saviti, jer je prepolovljen, a ove polovice se uzgajaju pod potrebnim kutom.

Takva domaća buša za zemljane radove pokazuje prilično visoku produktivnost.Čak i rabljeni kotači imaju dobro isoštren rub.A da bi bušenje bilo još lakše, bušilica za napraviti sam je nao stranatrena.

Измене

На вкус тлима может быть бити тешко обрезать тло великим ножевима.У овом случае на шипку je zavareno nekoliko lopatica различных величин.Испод, у близини врхова, заварени су наймани, гор, повлачечи се неколико сантиметра — велики.Могу постояти три таква нивоа, найвише четири.Чиели резни дио не смие бити вечи од 50 см, иначе je vrlo teşiči radiko.

Oštrice za rezanje mogu se rasporediti u nekoliko slojeva

Ako je bušilica potrebna za plitke jame — za postavljanje stupova itd., Tada je ovaj dizajn optimalan — ima relativno malitežina, raditi s njom je lako. zaglavljeno između lopatica. Али ako trebate izbušiti duboke jame, izmamit ćete malu kolicinu tla iz dubine.Za takve slučajeve kutija za skupljanje tla zavarena je preko lopatica.

Домача бушилица с геодезическим гелем погодная е за поставка ступова и пилота

I sve je to vježba koja radi sama.Svi su visoko učinkoviti — puno je lakše raditi od kupljenih.

Бушилица с бушиликом

Vijačna bušilica stvara značajan otpor zbog velikog broja okreta, to jest, djeluje punotvrđi od vrtne bušilice.Ali vijci se koriste uglavnom u prisutnosti mehaniziranog pogona — kada naprave bušilicu za duboke bušotine — u vodu, ugradnju podzemnih sondi za toplinsku pumpu итд.

Ovako izgleda vijčana bušilica

Da biste направили kućnu vijak s bušilicom, trebat će vam nekoliko metalnih diskova.Broj diskova jednak je broju okreta.Diskovi su izrezani isto, u njima je u sredini izrezan otvor za šipku, kao i isti sektor za tako da.

U prstenovima je označen sektor, izrezan

Дискови су заварени с одной страны, а затим, lagano protežući dobivenu гармонику, šav je zavaren с другой страной. Na ekstremnim diskovima zavareni su prstenovi.Zavareni diskvi se stavljaju na šipku, donji rub je zavaren.

Ispada da je tako velika opruga

Zatim je potrebno vitlo.Prazan prag za vijak je fiksiran, kuka vitla pričvršćuje se za prsten i proteže se do željene duljine, nakon čega se vijak kuha.

Бушилица за ТИСЭ пилот

У авторовой версии, бушилица ТИСЭ je oštrica s bagerom и preklopivi širinož koji tvori produžetak na dnu hrpe.No, nezgodno je raditi s takvim projektilom — sklopivi nož jako ometa.Stoga se u nekim nacrtima čini uklonjivim, ali općenito, preporučuje se izbušiti same jame obicnom vrtnom bušilicom, a za širenje napraviti poseban sklopivi nož s prijemnikom za zemlju.Pa raditeLakše je i brže.

Smetana bušilica za TISE pilote jedna je od opcija

ИЗrezana Lopata Ovdje djeluje Kao Nož, Приямник Za Zemlju Izrađuje SE OD Konzerve Za Harifge.nož je fiksno fiksiiran, Приликом Спсно u Jamu Vuče Ga Najlonski Kabel Vezan Za Kraj.stigavši ​​do ДНК, Kabel Je Oslabljen, Lopatica Počinje Rezati Stranice Джейме, творческие потребности proširenje.

Na fotografiji ispod — другая версия дома bušilice za TISE-ove šipove.Dizajn je složeniji, ali i učinkovitiji.Oštrica-orač izrađena je od komada opruge, zemlje i zavarena je na šarklju konstrukcijema.

Сложение конструкции

Bager je iz starog spremnika za propan.Skupljanje zemlje događa se odozdo, jer je prijemnik pravljen sa zaobljenim dnom.Ima dvije rupe, njihovi su rubovi naoštreni.

Овай проектил добро успех чак и на дебелой глини.Нет, како би се smanjilo trenje, bunar mora stalno biti navlažen vodom.

Кртежи

Спиральна Бушилика Направлена ​​Сама Поэбилика Джен-Дже, Томей Што Джеегова Конструксия «Землю» za vlasnika.u Проце Проце Proizvodnje, Svaki Vrši Svoje Promjene, Onda Još Mnogo Njih Modificira Proizvod.ali Bez Osnovnih Crteža — Može Biti Teško.ova Grawura Sadrži nekoliko crteža veličina različitih bušilica.Kao što znate, veličine su proizvoljne, mogu se i trebaju mijenjati, prilagođavajući se veličini potrebnih bušotina.

Бушилица са Лопатама

нема ozbiljnu strukturu ZA sadnju biljakaosjećaj.U овом slučaju možete napraviti vrtnu bušilicu од lopate.Odaberite visokokvalitetnu lopatu од dobrog čelika, nanesite označavanje, Kao STO JE prikazano на crtežu.Prema oznaci, бит Ce potrebno izrezati два- Мала Fragmenta, izrezati Донжи Dio U средину сделать дубликат от 30 см (на фотографии).

Nadalje, rubovi su jedan presavijeni prema naprijed, otherprema natrag, a latice oblikovane u donjem dijelu su im presavijene.Добивени шавови кухани су извана и изнутра.

Бушилица за меха тла

Ако JE TLO Mekano, uobičajena Gradnja пе djeluje Bas dobro.Za takve slučajeve postoji posebna bušilica с izduženim dijelom ZA rezanje.To JE vrsta случае с prorezima на stranama.Rezovi су opremljeni reznim rubovima.Najbolje су izrađeni од Dobro očvrslog čelika.

Ovaj crtež pokazuje zanimljiv dizajn drške — može se preurediti kako se duljina štapa povećava.

Основни цтежи вийчане и вртне бушилице

Obje ove jedinice dobro funkcioniraju, ali vrtnu treba često uklanjati i vijak je teže rotirati. Odaberite prema vlastitim željama.

Бушилица и вртна бушилица за землю разных вкусов

Детальян crtež u projekcijama vijčane bušilice

Видео материалы

izbor alata za rezanje, njegova svrha|Ideje za vaš dom-2022

Тиеком градевинских или поправных радуг, често морате направити рупе у зиду од опеке, камена или бетона. Za to se koristi poseban elekttromehanički alat u obliku perforatora.Opremljen je radnom izmjenjivom mlaznicom koja vrši rotacijske i udarne pokrete. Bušilica za busač predstavljena je u nekoliko opcija. Стога при одабиру производит треба узэти у обзор негов дизайн.

Bušilica za bušilo je radni zamjenjivi dio elekttromehaničkog alata za rezanje udarom

Эта бушилица за бушило: značajke zamjenjivog elementa alata

Bušilica je radni zamjenjivi dio elekttromehaničkog alata za rezanje udarom. Izgledom izgleda kao bušilica.Za perforator mlaznica je izrađena od trajnijeg materijala. Opremljen je repnim dijelom s posebnim utorima. Характеристика велика распон великина. Bušilica za beton ima karakteristične karakteristike u obliku Spiralne Strukture odjeljenja, svojevrsne geometrije ruba navoja.

Бушилице за бушенем, который различает наклонную и величину.

Bušilica se sastoji od slijetaćeg Repa, Spiralne šipke i dijela za rezanje. Sa stražnjim dijelom element se učvršćuje u držaču alata.Spiralna šipka je radni dio. Dizajniran je za uklanjanje prašine i izbusenog betona iz rupa. Основа elementa je dio za rezanje.

Bušilica je izrađena od nekoliko materijala. Za izradu površine koristi se legirani alatni čelik. Na sječivu se dijamantsko lemljenje dodatno nanosi или osvaja. Takva tehnologija izrade omogućava povećanje produktivnosti proizvoda i produljenje njegova radnog vijeka.

Корисни савжет! Da biste povećali razdoblje rada potrošnog elementa za čekić bušilica, prije početka rada uložak i nosač moraju biti premazani posebnom mašću.

Бушилица за перфоратор je potrošni alat i koristi se za izradu rupa na betonskoy, ciglanoy или каменной плиты. Nemoguće je izbušiti metal или drvo takvom mlaznicom. Чтобы je zbog specifičnog dizajna reznog dijela. Za to se koriste samo metalne bušilice za bušenje.

Бушилица за бушач користи се за израду рупа у површинама од опеке, бетона или камня

Bušilice za beton dostupne su u različitim veličinama. Za uporabu u kućanstvu za mali bušač dovoljno je kupiti mlaznicu promjera 6-10 мм.U ovom slučaju odabire se moznik odgovarajuće velicine. Максимальный объем производства доза 50 мм. За причврщивание больших предметов требуется користити дубу бушилицу промьера 20 мм. Дулина производит биты 10, 50, 80 и 100 см. Pri proizvodnji bušilica mora se voditi računa o strogom omjeru između promjera i duljine kako bi se osigurala učinkovita, pouzdana i dugotrajna radnja mlaznice.

Корисни савжет! Podaci o promjeru i duljini proizvoda prikazani su na njegovom označavanju.

Bušilica: to je alat za rezanje daraljki, a ne bušilica

Bušilica i bušilica su slični po izgledu. Obje mogućnosti potrošnog koriste se za izradu provrta или otvora u cilindričnoj konfiguraciji. Яйца младенца користи се за пластику, металл и дрво.

Za guste površine koje se ne amortiziraju u obliku betona, kamena ili opeke koristi se samo bušilica za perforator. Kao rezultat, nedvosmisleno možemo odgovoriti na pitanje kako izbušiti betonski zid konvencionalnom bušilicom.Ni na koji način se za to koristi čekićna bušilica.

Главная разница između bušilice i bušilice je vrsta površine koju treba obraditi.

Alat za rezanje udaraljki u obliku bušilice je mnogo jaci od bušilica. Veličina bušilice također prelazi promjer ove vrste mlaznica. Максимальный радиус действия составляет 14 мм, а размер увеличенного диаметра составляет 55 мм. Dizajn nosača također se razlikuje. Bušilica ima udubljenja, a bušilica nema utore. Duljina mlaznica je također različita. Бушилице су доступно у величинама до 300 мм, а дулина бушилице достигает 1 м.

Bušilica se može koristiti kao mlaznica i za perkusije i za udare bez čekića. Bušilica за ову mlaznicu се не koristi. Bušilica je opremljena glavom s različitim rubovima i nekoliko umetaka za rezanje. Neki se modeli mlaznica odlikuju posebnom geometrijom, zbog koje se alat može držati u sredini udublenja. Bušilice karakterizira niska produktivnost, a bušilica može dugo raditi u uvjetima velikog udarnog opterećenja.

Классификация алата за резанье ударалки

Потрошной элемент удара за резанье удара может быть се классификати овисно о дизайне, кожи određuje opseg upotrebe elementa.

Bušaća bušilica je samoljezivi element, koji se uglavnom koristi pri busenju rupa velike dubine. Характеристика га высота čvrstoća, izdržljivost, učinkovitost, способность uklanjanja mrvica nastalih u rupi, izdržljivost u teškim uvjetima.

Udarne bušilice za čekić bušilicu klasificiraju se prema dizajnu

Bušilica u obliku uobicajene vijčane bušilice koristi se za stvaranje rupa u cilindričnoj configuraciji. Za betonske radove koristi se vrh. Захвати свою пособную конфигурацию, може творити широкое отворье. Djeluje kao električni čekić.

Dlijeto se rabi za rastavljanje materijala. Posebna vrsta elementa za rezanje udaraca u obliku vijenca dizajnirana je za postavljanje električnih utičnica. Uz pomoć takve bušilice stvara se duboka rupa ispravne zaobljene konfiguracije. Može se sigurno koristiti pri izvođenju stropa za polaganje cijevi za opskrbu vodom.

Бушилица за дрво je nekoliko puta učinkovitija od slične bušilice u pogledu učinkovitosti.To pomaže u smanjenju napora rada, brzom odvajanju strugotine, očuvanju strukture drva pod utjecajem takve rezačice. Drvena bušilica koristi se za stvaranje okruglih rupa u zemlji, što se događa zbog posebne strukture šipke za rezanje. Betonski vijak buši rupe na površinama od betona, opeke i kamena.

Бушилица из бетона: различные элементы

Građevinska bušilica klasificirana je prema dizajnu Spiralnog Dijela, vrsti osovine i obliku dijela za rezanje. Na temelju dizajna Spiralne šipke, Potrošni Materijal za bušenje je Sveden, Spiralno i Ravan.

Ravne bušilice se ne preporučuju za upotrebu s rotacijskim chekićima male snage.

Бушилица с бушиликом има велики кут нагиба спиральног утора, zbog čega je moguće napraviti duboke rupe. Također je opremljen vrhom za samooštrenje s pobjedničkim lemljenjem. Специфический дизайн резервных диелова сворняка за бушенем помаже učinkovito uklanjanje prašine i betonskih čestica iz rupa.

Spiralna bušilica, имеющая мужскую спиральную спираль. Koristi se za stvaranje plitkih rupa.Potonji наконечник alata karakterizira veliki kut nagiba Spirale, što osigurava visoku brzinu bušenja rupa i učinkovito uklanjanje prašine iz njih. Ravna bušilica je dizajnirana za plitke rupe. Ovo je najpopularnija opcija potrošnog materijala za koju je karakteristična izdržljivost. Znatno povećava Performanse udaraca, istovremeno povećavajuci opterećenje na njemu.

Важно! Za rotacijski čekić male snage ne preporučuje se uporaba bušilice ravnog typea.

Prema vrsti oštrenja rezne ivice, betonske bušilice su klasične i centrirajuće.U prvom ostvarenju ploča od karbida condstavljena je tetraedarskim dizajnom koji ima prednju i stražnju stranu. Lemilice za takvo oštrenje imaju jedan или dva rezna ruba.

Vrsta oštrenja rezne ivice bušilice na betonu je klasična i središnja.

Mlaznica za centriranje je modernizirana verzija klasičnog dizajna. Главная предность таквог элемента je odsutnost učinka pomaka bušilice u odnosu na početni položaj.

Čekićna bušilica: klasifikacija elemenata ležajeva

Mlaznice za beton mogu se klasificirati na temelju verzije nosača.Najpopularnija vrsta je bušilica SDS Plus za rotacijski čekić, koja se često koristi za kućanske i poluprofesionalne alate. Opremljen je osovinom promjera 10 mm, koja je cilindrična baza s utorima. Ova udubljenja ključna su za pouzdano spajanje potrošnog materijala na alat.

Mlaznica садржи 4 дома. Dvije od njih su čvrste или zatvorene, a ostale dvije su otvorene. Дулина репа же 40 мм. Promjer radnog ruba je u rasponu od 4-26 мм.

Другая строительная площадка для бетона SDS Max ima promjer repa od 18 mm.Дулина му же 90 мм. Po dizajnu utora, takva je bušilica slična prethodnoj verziji. Glavna razlika je razlika u promjerima radnog dijela. Za ovu vrstu ova vrijednost počinje od 26 мм. Ova verzija izmjenjive mlaznice koristi se za poluprofesionalne alate i čekiće.

Najpopularnija vrsta bušilice za bušilicu je SDS Plus

Nerijetko korishtena opcija je mlaznica za čekić bušilica SDS Top. U pogledu dizajna, to je križ između dviju prethodnih vrsta proizvoda. Njegov cilindrični dio ima promjer 14 мм.Duljina носача je 70 мм. Promjer radnog dijela mlaznice je u rasponu od 16-26 мм.

Mlaznica SDS Quick Quick по своей структуре лучше всего подходит для бушилиц. Репна осовина има шестерокутну конструкцию. Umjesto žljebova, на je opremljen furnirima или izbočenjima, zahvaljujući kojima je fiksiran u uložak perforatora. Takva bušilica promjera 6 mm može se koristiti ne samo za rotacijske chekiće, već i za bušilice i odvijače.

Важно! SDS Quick bušilica je isključivo pogodna za Boscheve električne alate — za modele Uneo и Uneo Maxx.

Нова izvedba obloge ima bušilicu za beton Spline. Ovaj dizajn utora razvio je kineska tvrtka koja se specijalizirala za proizvodnju perforatora. Mlaznica nove generacije postupno zamjenjuje other Analoge, dokazujući njezinu učinkovitost i pouzdanost.

SDS Quick je prikladan za Bosch rotacijske čekiće

Бушилица из бетона: сорт лемилице

Na reznom dijelu bušilice nalazi se posebno lemljenje karbidnih materijala, zahvaljujuci čemu se osigurava učinkovit rad mlaznice.Ako se troši, takav je proizvod neprikladan za daljnju upotrebu. Na temelju materijala koji se koristi za lemljenje, bušilice на betonskom bušaču mogu se podijeliti u podvrste.

Pobjedničke mlaznice izrađene su od legure dva materijala visoke čvrstoće u obliku kobalta i volfram karbida. Prvi element je snova proizvoda, other se koristi kao učvršćivač. Победит легура такоджер се широко користи за производню круница и бушилица на бетону за бушилику. Tvrdoća materijala je na Rockwell ljestvici от 80-90 HRA.

Dijamantne bušilice odlikuju se visokom čvrstoćom i izdržlivošću, što je popraćeno prilično visokom cijenom proizvoda. Dijamant се nanosi на reznu ivicu, я к не у obliku čvrstog cristala, već raspršivanjem, što je sasvim dovoljno za povećanje karakteristika čvrstoće mlaznice без značajnog povećanja njezinih troškova. Preporučljivo je koristiti takve mlaznice za perforator (bušilicu) za bušenje armiranobetonskih konstrukcija, granita i mramora. Postoje i modifikacije krune mlaznica za beton dijamantnim prskanjem.

Младенец, имеющий имя Rockwell tvrdoću od 80-90 HRA

Бушилица может быть бити опремлена побъедничким уметком, коди се формира уранянджем элемнта у карбидни материал. Чтобы помочь повечати отпорность на хабане, стоимость и трайность производства, можно направить до 200 руп. Možete razlikovati takvu mlaznicu u izgledu. Karakterizira ga svijetla boja vrha.

Proračunska opcija bušilice, za koju nije karakteristična trajnost, je proizvod koji se zagrijava.Za takav element, vrh ima tamnu boju, što ukazuje na dodatnu obradu. Za proizvodnju takvih mlaznica ne koriste se trajni materijali. Они су уочливи по ниской циени и широкой дистрибуции, джер их изводе тайни производачи.

Знак бушеня на земле

Mlaznica s kojom su izvedene bušotine ili jame u zemlji naziva se Yamobur. Широко се koristi у raznim područjima господарске aktivnosti, прави рупе с кружним presjekom. Бушилица за землю на перфоратору потребна je prilikom uređenja mjesta, поставка ступова, створанья ступа од гомиле, поставка лукова или лукова, поставка ограда, приликом полаганья коммунальных услуг, изграднье бунара или бунара.Mlaznica je izrađena od cijevi s debelim zidom, metalnog lima, bušilice za metal, celichnog diska.

Важно! Yamobur se može koristiti s čekićem bušilicom snage najmanje 850 vata.

Mlaznica za perforator, pomoću koje su u zemlji izrađene bušotine, naziva se Yamobur

Bušilica za perforator (za zemlju) представлена ​​как je u dvije verzije, ovisno o dizajnu radnog dijela. Може имати спиральни облик или бити izrađen u obliku hemisfernog noža s diskom.Iskusni obrtnici radije koriste other opciju.

Postoji nekoliko vrsta proizvoda: vijčane, vrtne i bušilice TISE. Vrtna mlaznica najjednostavniji je mehanički uređaj. Riječ je o obostranom proizvodu s cjevastom šipkom, drškom i mlinom koji na suprotnoj strani ima dva oštrica. Takva bušilica za zemlju za perforator koristi se za stvaranje plitkih jama ili bunara.

Bušilica za bušenje je opremljena, osim sječiva za rezanje, s vijčanim vijkom. Zahvaljujući odvojivom dizajnu i nekoliko mlinova, osigurana je velika brzina rada.Povećanje brzine mlaznice pomaže produbiti alat na određenu dubinu.

TISE bušilica za zemlju opremljena je potpornom postoljem i dopunjena je nekim elementima. Sakupljač tla s vijčanim plochama i posebnim rezačima osigurava brzo vađenje tla iz jame. Zahvaljujuci cilindričnom pogonu, u okomitom položaju može se naправити savršeno ujednačena rupa. Proširivi dio nosača pomaže prilagoditi potrebnu dubinu. Ako se u zemlji nađu prepreke, dolazi do spašavanja vodeća osovina.

Yamoburs su vijak, vrt i za hrpe TISE

Главный критерий перфоратора перфоратора

Pri odabiru mlaznica za kućnu или profesionalnu upotrebu potrebni su različiti pristupi.Međutim, u svakom slučaju bušilica mora biti izrađena od čvrstog karbidnog materijala, što doprinosi njegovom pouzdanom, učinkovitom i izdržljivom radu. Trebali biste kupiti set bušilica za rotacijski čekić od pouzdanog proizvođača koji proizvodi kvalitetne proizvode. Primjeri po niskoj cijeni mogu se koristiti za jednokratni rad. Осим тога, такви производити могу оштетити пробой.

Корисни савжет! Bosch, Sturm и Makita показали свою безопасность.

Za kućnu upotrebu dovoljno je kupiti mlaznice srednjeg cjenovnog segmenta, a za profesionalne je svrhe bolje odabrati skuplje primjerke.

Na temelju namjene proizvoda odabire se vrsta dizajna osovine. Najpopularnija opcija je bušilica SDS Plus, koja se koristi za male i srednje kapacitete. Длина 10-18 мм, диаметр 4 см. Da biste stvorili siroke rupe, trebali biste odabrati mlaznicu SDS Max, čiji promjer varira od 18 do 32 mm.Najpopularnija je bušilica za bušenje od 20 мм.

Boeri koje proizvode Bosch, Sturm и Makita показали свою эффективность.

Также требуется насадка на трубу диаметром 32 мм, требующая больших размеров насадок на перфоратор. Prilikom odabira bušilice također Morate obratiti pažnju na oblik dijela za rezanje koji može imati dva, tri ili četiri lica. Potonja opcija je najučinkovitija, ali ima povećane troškove.

Важно! Prilikom odabira bušilice prema vrsti osovine potrebno je u uputama za perforator pojasniti koja je inačica mlaznice pкладна za njega.

Uz to, za bušenje možete kupiti produžni kabel koji povećava duljinu rupe bez promjene njezinog promjera. Для je vrlo уместно za izvođenje zemljanih radova i korištenje krunica. Mlaznica se može nadopuniti setom šipki različitih duljina, što proširuje funkcionalnost proizvoda, povećavajuci njegovu produktivnost.

Kako koristiti bušilicu s mlaznicama

Prije uporabe rotacijskog čekića provjerite ima li oštećenja. Ako je potrebno, alat prvo treba očistiti.Prije umetanja bušilice u čekić bušilica mora biti podmazana. U suprotnom može doći do oštećenja trljanog dijela radne mlaznice prilikom zagrijavanja električnog alata.

Za profesionalnu upotrebu, bolje je odabrati bušilicu s većom cijenom.

Zatim je bušilica с неким напором, држач фиксиран у уложак за перфоратор. Ako dođe do klika, mlaznica je pravilno postavljena. Međutim, za kontrolu treba pokušati povući bušilicu natrag, što se ne smije realizirati. Ako je prisutna igra, uložak se mora zamijeniti.

Важно! Za učinkovit i dugotrajan rad električnog alata potrebno je koristiti mast za svrdle prije svake uporabe potrošnog materijala.

Приликом изготовлена ​​поставка бушенья сваких 10-15 секунд, бушилицу требование извадити из рупе. Da biste zamijenili bušilicu или на kraju rada, morate kliknuti posebni prsten патроне duž osi u smjeru električnog alata, nakon čega možete ukloniti potrošni materijal.

Може се догодити да бушилица не може бити извещена из улошки.Чтобы указать на деформацию осовине кожи се догодила тиеком изводэнья рада. Slična situacija može se pojaviti kada koristite proizvod izrađen od materijala loše kvalitete. Taj se fenomen može primijetiti i kao rezultat pretjeranog izlaganja alata tijekom bušenja.

Vrsta bušilice mora se odabrati na temelju svojstava obrađene površine

Da biste izvukli bušilicu, možete koristiti viličar na mjestu gdje je pričvršćen. Udarac se izvlači vrtložnim pokretima (sa strane na stranu). Уложак мора бити у отвореном положаю. Zaglavljena bušilica može se istisnuti pmoću plinskog ključa, koji će igrati ulogu poluge.

Корисни савжет! U slučaju zaglavljenja zamjenskog materiala, bušak se stavlja u udarni mod, a mlaznica se uklanjanjem trzajem.

Tijekom rada čekića bušilica može izletjeti iz uloška. Для того, чтобы je moguće kao rezultat dugotrajnih manipulacija alata pod kutom, neispravnih potrošnog materijala или trošenja mehanizma za zaključavanje.

Коричневый совет по употреблению бушилице за Чекич

Bušilicu treba koristiti strogo prema predviđenoj svrsi. Proizvođači dobre verzije на ambalaži navode podatke o opsegu upotrebe, jer mlaznice mogu biti opremljene različitim umetcima, profilima i savjetima.

Ako bušilica ne odgovara chekiću, может быть использован адаптер poseban

Vrsta bušilice odabire se na temelju prirode obrađene površine. Čvršća baza, krutiji matejal mora biti tvrđi. Najbolja opcija za perforator je bušilica ili proizvod legure VK 8 s visokim sadržajem volframa.

Velicina bušilice на betonu za bušenje odabrana je ne samo na temelju potrebnog promjera rupe, već i uzimajuci u obzir snagu uređaja. Velicina bušilice za čekić bušilica jednostavno nije pкладна za držač alata.

Корисни савжет! Ako trebate koristiti bušilicu koja nije priladna za čekić bušilica, možete koristiti poseban adapter koji se koristi isključivo za profesionalne električne alate.

Za bušenje betonskog zida s pojačanjem potrebno je koristiti mlaznicu s dijamantnim raspršivanjem

Pri stvaranju rupa trebali biste se voditi preporukama sadržanim u uputama za probijanje. Избор оптимальне brzine ovisit će o površinkom materijalu i vrsti bušilice. Tijekom izvođenja radova osa busenja se ne smije mijenjati. To može dovesti do deformacije mlaznice i njezinog neuspjeha.

Za bušenje betonske površine s armaturom treba odabrati dijamantsku mlaznicu. За мужской рупе користи себе бушилица за перфоратор од 6 мм с нежным спиралью.

Имаючи предоджбу о значайкама бушилице, незиним разликама од бушилице, разумеваючи сорте млазница, лако е направити прави избор приликом купне потрошног материяла за чекіч бушилица коя че се носка. Ovo je ključ učinkovitog, pouzdanog, sigurnog i trajnog rada elekttromehaničkog alata.

Видеозаписи: Меленци, бусенье землине коре (ручни бушац). — Алати 2022

описание корака по кораку, crtež

U procesu izgradnje kuće i uređenja partitione ponekad postoji potreba za okruglim rupama u tlu.Они могут бити потребни тиеком изградне граде, када технология осигурава градню ступова. Nosači se također montiraju tijekom izgradnje nasipa, lakih gospodarskih structura i lukova. Али ако organizirate gomilu temelj, onda će biti potrebne i rupe, ali njihov promjer bi trebao biti impresivniji.

Ove jame se oblikuju ručno ili motorizirano. U trgovinama su takvi uređaji prisutni u sirokom rasponu, ali mnogi kućni obrtnici radije их izvode sami, jer su pouzdaniji i ponekad produktivniji od tvornički proizvedenih proizvoda.Осим тога, ямобур сделай сам може се извести према властьим желяма.

Избор знака дизайна

Ако одлучите направити бушилицу властьим рукам, онда бисте требали разумети главне врсте таквых производа. Između ostalog, to su vrtni alati koji obično imaju polukružne oštrice. Они су заварени под кутом. Koristi se takav uređaj za stvaranje rupa prilikom sadnje. Međutim, korištenjem istog alata možete napraviti rupe za potpornje tijekom izgradnje paviljona, svjetlosnih zgrada i ograda.

Također možete napraviti svrdlo za bušenje, koje ima dulji dio za rezanje. Koristi се за izradu jama za podršku. Dizajn eliminira potrebu za češćim uklanjanjem alata, tako da se bušenje može završiti za kratko vrijeme. Prije nego to učinite sami, trebali biste razmotriti njegove varijacije. Između ostalog, onaj koji je posebno dizajniran za pilote. Ima nož za zavijanje kako bi dobio produžetak na dnu nosača.

Najlakše ih je proizvesti vrtne bušilice. Ovisno o vrsti tla u području, dizajn se može modificirati.To je ljepota domaćih alata, jer se mogu izostriti za specifične uvjete. Obične vježbe u trgovinama, iako su jeftine, svestrane su. Uz njihovu pomoć lako je raditi на laganim tlima, ali na glini, ilovini i laporu su neučinkoviti.

Израда самостоятельная рупия: анализ дизайнерских знаков

Ако планирате направити ямобур властитим рукама, онда бисте требуети разумети главный компонент овог дизайна. Između ostalog — rezni dio, koji je condstavljen s dvije polukružnice s naoštrenim rubovima.Promjer oštrice bit će odabran uzimajuci u obzir promjer. Radi lakšeg snalaženja, oštrice se obično izvode i montiraju na vijke.

Други čvor je jezgra, koja je izrađena od cijevi u obliku kvadrata. Alternativno rješenje je otpad, čija se dužina mora odabrati uzimajući u obzir dubinu rupe, dodaje se 60 cm.Ako se ova vrijednost smanji, tada će raditi posljednji cm, nagnuti se preko tla. Uz ovaj izračun ukupna visina treba biti veća od 1,5 m. To znači da je bar bolje naправити тим.

Jezgra je izgrađena s duljinama cijevi, no morat ćete razmisliti o artikulacijskom suktavu. Prije nego što направите svoj vlastiti yamobur, morate razmisliti o tome kakva će ručka biti. На носу je zavaren u obliku slova T, njegova je duljina 40 см, a moguće je povećati tu vrijednost na 60 cm. Važno je osigurati konstrukciju vrhom u obliku bušilice. Ovaj čvor se nalazi ispod lopatica. Vrh će otpustiti tlo, au prvom stupnju osigurati centriranje, tako da će vam biti lakše držati alat okomito.Ovaj dizajn je snovni, može se rafinirati, međutim, za početak, važno je odlučiti što napraviti bušilicu.

Припрема материла

Ако се одлучите направити ручно рачени ямобур властитиму рукама, требали бисте водити рачуна о доступности одговараючих материала. Uobičajeni alat je izrađen od cijevi, čiji presjek možete sami odabrati. Код profiliranog производства негов поручни presjek может бити četvrtast на странице од 20 мм. Повечанье овог параметр может бити до 35 мм.

Oštrice noževa obično su izrađene od lista pile i čeličnog lima. Debljina potonjeg treba biti jednaka 4 мм. Перечислите кучу je odabran za brusilicu, uzimajući u obzir promjer. Kao što praksa pokazuje, lopatice se obično izvode iz lista ворс. Rezne oštrice će biti spremne. Bočni rubovi su dodatno izostreni, tako da je tlo lakše.

Bušilica u obliku šiljaka izrađena je od različitih materijala. Можете направити само изоштрену шипку. U tu svrhu odabire se šipka impresivnog promjera.Другая сила может быть бити челична трака койа има облик бушилице. Понекад се користи комбинация ових опций. Prije nego što ručno направите yamobur vlastitim rukama, trebali biste razmisliti o olovci. To je zgodnije ako će izgledati kao okrugla cijev. Promjer je odabran на dlanovima. Glavni uvjet je izražen u činjenici da je gospodar bio ugodan za rad.

Рад на ножевима и технологии монтажа

U prvoj fazi potrebno je odrediti da li ćete raditi bušilicu s odvojivim или stacionarnim noževima.U prvom slučaju, Police koje su prethodno izrađene od debelog čelika moraju biti zavarene na jedan od krajeva štapa. Oni moraju biti nagnuti tako da su ravnine noževa odvojene pod kutom od 30°.

Za one koji rade yamobur сделай сам, crtež će biti prvi asist. Nakon što их pregledate, moći ćete shvatiti da nakon zavarivanja polica morate napraviti nekoliko rupa za pričvrščivače. Iste rupe morat će se formirati čak iu noževima, a ugraditi ih na vijke impresivnog promjera.

У диска у среднего потребления je izrezati rupe tako da se ti elementi dobro prianjaju uz šipku, međutim, ova manipulacija će biti potrebna samo kod monolitne varijante, kada se noževi moraju zavarivati.

Uporaba čeličnog lima

Prije nego što направите Yamobur vlastitim rukama, crteže treba prvo razmotriti. Jednu od njih морате сами направити или iskoristiti ono što je predloženo u članku. Ako noževi koje namjeravate napraviti od čeličnog lima, prvo morate napraviti predložak iz papira. U središtu kruga koji trebate izbušite rupu gdje je jezgra umetnuta i zavarena. Ovisno o tome koji štap želite, trebat ćete napraviti kvadrat ili krug.

Rupa će imati malo veću veličinu u usporedbi s parametrima stapa.Trebate odlučiti što će biti oštrice. Они могут имати двиье половице или могу бити представлены отвореным кругом с офсетным рубовима. Рубове треба посадити под кутом от 30°. Učinkovitost бушенька немного će maximalna.

Ako sami izvedete jamu na traktoru, uz pomoć kojih ćete raditi na gustim tlima, oštrice se mogu smanjiti pod opterećenjem. Kako bi se to izbjeglo, naglasak mora biti iz ugla ili debele čelične trake. Oštrice će se savijati, jer se čelik koristi neotkrivenim, ali ga je gotovo nemoguće naći u plahti.Ako riješite taj проблема, malo je vjerojatno да ćete saviti materijal.

Кориштэнье лист стопка

Радечи свою руку на МТЗ-у, можете користить лист стопку. Ako ga imate, važno je osigurati da njegov promjer odgovara. U takvim se proizvodima koristi kaljeni čelik, koji se odlikuje visokom čvrstoćom i elastičnošću. Za savijati takav list neće raditi, tako da je potrebno da ga izrezati na pola, a polovice rastopiti pod pravim kutom.

Takva domaća vježba pokazat će visoku učinkovitost.Čak i ako imate diskove prijašnje upotrebe, oni će imati dobro isoštren rub. Da bi bušenje bilo učinkovito, možete i oštriti alat na bočnim stranama.

Завршетак бушенья

Ако сте сами руком направили ямобур, накрти су вам сигурно помоги у томе. Međutim, kasnije možete shvatiti da alat treba nešto raditi. Kada se manipulacije moraju provoditi u gustim tlima, velike oštrice su vrlo teške za rezanje tla. У исто вриеме, ножеви различитих великина су заварени на езгру.

Blizu vrhova u donjem dijelu treba ojačati male oštrice, s nekoliko centimetara razvedenih — velikih. Slojevi trebaju biti 3, njihov broj može se povećati na 4. Rezni dio ne smij biti veći od 50 cm, inače će biti vrlo teško fizički raditi.

Знак производства электрических ямобуров

Ако желите направити свою рупу влиятельным рукам, требует знати да е дизайн електрично погоньен у облику мотораевског редукци. Uz pomoć njega izvršiti rad na busenju će ispasti što je brže moguće.Изведены ручни уреджай према гор наведенной технологии може се допунити электрическим погоном.

Можете направити алат из бушити, надопунити га с бушилица из резног диска. Potonji je dopunjen okruglom cijevi. Ocretaču se moze naručiti адаптер. Dizajn se isporuje s glavom koja će omogućiti povezivanje električnog alata s mehaničkim dijelom. To je važno kada rad s takvom opremom ne spotaknuti na korijene. Međutim, ako se pojavi prepreka, potrebno je primijeniti odgovarajuću zaštitu na električni alat.

Израда bušilice za traktor

Ako ste suočeni s pitanjem kako rightiti rupu na traktoru vlastitim rukama, za to možete koristiti metalne diskove. Njihov će broj biti jednak broju skretanja. Diskovi bi trebali biti isti, rupe za jezgru su izrezane u sredini. Дискове треба заварити с ъедне стране, а затим лагано растегнути како би се добила гармоника. С другой страной, шав куха. Na krajnjim diskovima ojačani su prstenovi. На шипку се ставлю заварени диски, а дони руб куха.

Sljedeći korak je korishtenje vitla. Rešetka za puž je učvršćena, krug vitla mora biti zakačen na prsten i rastegnut sve dok ne bude moguće dobiti željenu duljinu. Zatim se vijak prokuha.

Za referencu

Neovisno možete izvesti TISE bušilicu, koja će biti oštrica s prijemnikom. Nož bi trebao biti siri, na dnu će oblikovati proširenje hrpe. Međutim, korištenje takvog alata nije baš pikladno, jer će preklopni nož ometati.

заключак

У неким накртима како би се уклонио овай проблема, нож се може уклонити.Сами джами буше се вртном бушиликом, док се за экспансию може одвоено изводити склопиви нож с приемником. To će omogućiti rad u kratkom vremenu i uz manje troškove rada.

Prilikom izvođenja noža možete koristiti obrubljenu lopatu, dok je prijemnik izrađen od haringe. Nož je fiksiran pokretno, a kada dospije do oslabljen je, dok lopata počinje rezati strane jame, tvoreći expanziju.

От чего зависит внешний вид кожи. От чего зависит внешность человека

Как известно, кожа состоит из трех слоев: эпидермиса, дермы (собственно кожи) и гиподермы (подкожно-жировой клетчатки). Кожа, которую мы видим, представляет собой роговой слой эпидермиса. Эпидермис образован эпителиальными клетками, лежащими друг над другом в несколько слоев. Кровеносных сосудов нет (только нервные окончания), питание клеток проходит через межклеточные пространства.

Роговой слой — это всего лишь крыша, которая защищает нижние слои кожи. Клетки в нем постоянно подвергаются перепадам температуры, давления, живут в условиях недостатка влаги и питательных веществ.Поэтому они постепенно отмирают и превращаются в твердые роговые чешуи. Пространство между ними заполнено многослойными липидными прослойками, прочно скрепляющими роговые чешуйки. Когда клетки рогового слоя полностью изнашиваются, специальный фермент расщепляет прилипшие к ним вещества. Чешуйки постоянно отслаиваются от поверхности кожи, замещаясь молодыми клетками, мигрирующими из глубоких слоев эпидермиса. Например, человек среднего возраста каждый час теряет 600 тысяч частичек кожи, что составляет 675 граммов в год.

Размножение клеток кожи происходит в зародышевом слое эпидермиса, который граничит с дермой. Базальная мембрана служит платформой для зародышевого слоя. Именно на базальной мембране клетки получают программу, определяющую их судьбу. Каждая клетка рождается с определенной жизненной программой. Он содержит информацию о том, как быстро клетка должна расти, когда она вот-вот умрет, а также какие задачи она должна выполнять. Именно благодаря этой программе клетка узнает, например, что она станет клеткой кожи или печени.Процесс приобретения клеткой определенных функций по мере ее развития называется клеточной дифференцировкой.

Кожа выглядит по-настоящему красивой только тогда, когда соблюдается баланс между делением клеток базального слоя, дифференцировкой клеток и шелушением роговых чешуек.

Посмотрим, что может произойти, если этот баланс будет нарушен. Представьте, что ботинок натирает вашу пятку. Трение вызывает усиленное деление клеток базального слоя. Если процесс отшелушивания остается без изменений (скажем, вы не пользуетесь пемзой), происходит локальное утолщение эпидермиса, а просто мозоль.Ультрафиолетовое излучение, канцерогены могут породить более серьезную проблему – общее утолщение эпидермиса.

Под воздействием ионизирующего излучения или химических соединений скорость деления клеток, наоборот, замедляется, а значит, кожа истончается. Это снижает его барьерные и защитные свойства. Такая кожа легко трескается, раздражается, на ней могут даже появиться язвы. Если также нарушается процесс дифференцировки клеток, возникает такое серьезное заболевание, как псориаз.
С возрастом снижается как скорость деления, так и скорость отшелушивания клеток, поэтому стареющая кожа становится более грубой.

Рассмотрим подробнее каждый из видов установки винтовых свай. Сразу отметим, что везде есть плюсы и минусы.

Ручной способ

Для большинства клиентов это самый привлекательный вид установки, так как он самый дешевый из всех возможных. Но стоит ли обманутая цена? Не всегда! Установить винтовые сваи вручную на плотный грунт не получится.Кроме того, естественным усилием человека опора углубляется максимум на 180 см. При этом диаметр свай ограничен 133 мм. Плюс ручная установка занимает больше всего места — радиус работы около 3 метров, что может доставлять неудобства в стесненных условиях.

Установка с ручной гидравлической машиной

Или полумеханический способ, как его еще называют. Пожалуй, из всех методов этот имеет самое оптимальное соотношение цены и качества.Конечно, он будет стоить немного дороже ручного, тем не менее, можно будет проводить работы на более плотном грунте и даже содержащем мелкие камни. Кроме того, с помощью машины можно будет устанавливать сваи в самых стесненных условиях, например, на воде или в помещении при реконструкции пола.

Ручная гидравлическая машина обеспечивает большее усилие, чем несколько человек. Следствием этого является большая глубина проникновения — около 250-300 см. Постоянный крутящий момент без рывков позволяет поддерживать вертикальную ось без лишнего контроля и избежать преждевременного разрушения посадочного отверстия.

Полумеханические сваи можно устанавливать диаметром до 133 мм.


Установка с ямобуром

Этот тип установки значительно уступает двум предыдущим по цене и не только. Машине требуется больше времени для перемещения по участку, а уследить за вертикальностью гораздо сложнее. Но все же только ямобур сможет установить винтовые сваи в плотный грунт, где есть мелкие камни, строительный мусор и другие препятствия.Тем более, что ямобур хорошо справляется с большими склонами и в местах, где невозможно создать площадку для людей.

С помощью ямобура можно монтировать сваи диаметром от 108 мм до 159 мм, при этом их длина может варьироваться от 3 до 6 метров. Обычно применение техники требуется при возведении тяжелых зданий, требующих более глубокой опоры.

УБМ

Самый дорогой вид установки винтовых свай, который вряд ли понадобится обычным людям.Скорее такое оборудование потребуется для возведения фундамента под специализированные постройки. Стоимость одного метра углубления начинается от 1500 рублей, поэтому с финансовой точки зрения использовать машину в гражданском строительстве нецелесообразно.

УБМ может использоваться для установки свай диаметром от 159 мм до 325 мм и длиной от 6 до 10 метров. При этом ограничений по грунту нет (конечно, исключение составляет скальный грунт, в который винтовые сваи устанавливать в принципе нельзя).


Н Не забывайте, что выбор винтовых свай лучше доверить профессионалам, которые смогут рассчитать проектное заглубление опор. Также подскажут с выбором типа установки с учетом условий вашего участка и планируемой конструкции. От этого будет зависеть долговечность здания.

Наши предки считали, что состояние внешности человека зависит от наследственных факторов.Однако современные ученые доказали, что это не так. Только 40% нашей внешности зависит от генов, остальные 60% формируются экологией, привычками и питанием.

То есть наш внешний вид зависит от воздуха, воды и еды, а также от сна и спорта. Эти факторы способствуют гармоничному развитию нашего тела. Например, при плохом питании в детстве человек вырастает ниже заложенного в его генах роста.

Если разлучить близнецов и поместить их в разные социальные среды, через какое-то время они будут отличаться друг от друга.Один будет выглядеть старше, другой моложе.

Точно так же образ жизни, которому вы следуете, заставит вас выглядеть моложе или старше своих сверстников.

И все же нельзя не учитывать значение генов в построении внешности человека, хотя их роль в этом невелика. В начале жизни взаимодействуют несколько генов. От этого зависит будущий внешний вид ребенка. Доминантными генами могут быть темные волосы, глаза или цвет кожи. Например, у голубоглазой блондинки и темноглазой брюнетки будет темноволосый малыш с темными глазами.

Черты расы также могут доминировать. Так, у белой женщины и чернокожего мужчины ребенок, скорее всего, родится темнокожим с кудрявыми волосами.

Черты лица, цвет кожи и глаза будущего малыша закладываются еще во время внутриутробного развития.

По мере старения человека влияние генов ослабевает, и наш внешний вид начинает зависеть только от него. Плохой сон, вредная пища и алкоголь – все это приводит к ухудшению внешнего вида. Поэтому следует уделить им особое внимание.

Я хочу сказать, что то, как мы выглядим, – это результат нашей работы над собой, того, что мы вложили в себя.

От чего зависит форма глагола? Проблемные вопросы: Имеют ли глаголы вид? Умеют ли глаголы совершенного и несовершенного вида повелевать (указывать)? Глагол – это часть речи, обозначающая ЧТО? Учебные предметы: русский язык, литература. Участники: учащиеся 5 класса. Основной вопрос:

Фото 1 из презентации «Урок Виды глагола» к уроку русского языка по теме «Знаки глагола»

Размеры: 770 х 1070 пикселей, формат: jpg.Чтобы бесплатно скачать фото к уроку русского языка, нажмите на изображение правой кнопкой мыши и нажмите «Сохранить изображение как…». Для показа фотографий на уроках вы также можете бесплатно скачать всю презентацию «Уроки видов глаголов» со всеми фото в zip-архиве. Размер архива 996 КБ.

Скачать презентацию

Функции глагола

«Вид глагола» — ЧТО ТЫ СДЕЛАЛ? несовершенный вид ЧТО ДЕЛАТЬ? Время. Разделитесь на две группы. Футбольный глагол. Смотри… в-третьих, попробуй… нажми, ун… сти, скажи… скажи, добавь… сел, п… нажми, над… чан, в… зат.Над какой темой вы работали? E. Смотреть, что делать? Уноси, Константа переменчива. ЧТО ДЕЛАТЬ? Грамматические признаки глагола: Конспект занятия:

«Изучение глагола» — Особенности программы русского языка (учебник русского языка С. В.Иванова). Глагол. Планирование уроков по изучению глагола в 4 классе. Особенности программы. На уроках русского языка я использую учебник русского языка. 4 класс. Объект исследования. Формирующий эксперимент. Предмет исследования. Рабочая гипотеза исследования:

«Времена глаголов» — Ребенок, метель (плакать).Раненый, лес (стон). Найдите синонимы к слову комната. Птица, сердце (поют). Поставьте ударение в этих словах. Подготовьтесь к тестовой работе. Каллиграфия. Упражнение 90. Проверьте это! Определите время, лицо (род), количество глаголов. Упражнение 88. Вспомните сказочные произведения.

«Ошибки в глаголах» — С крыш сбегают капли, превращаясь в красивые сосульки. Домашнее задание. Капли стекают с крыш, превращаясь ночью в красивые ледяные сосульки. Разогревает. Поставьте ударение в формах слов и, доверяя окончаниям, укажите спряжение.Неуточненный F. 1. Настоящее Солнце пригревает сильнее. Или бутон. Запишите его, вставив пропущенные буквы.

«Окончания глаголов» — Инга сильным ударом посылает мяч в середину поля. Условия игры: запишите все глаголы, которые услышите в отчете. Придумайте слова, которые будут соответствовать этим схемам: Еще минута и мяч полетит в ворота соперника. Попробуй себя! Как определить сопряжение? Если вы пропустили глагол, вы пропустили гол!

«Глагол урока» — 2.Вырастает первая трава. Практическая работа. МУО «Гимназия №1 г. Кирово-Чепецк Кировской области». В какой морфеме написано это слово? Оставив зимнюю стужу. Создать условия для воспитания культуры общения в паре и фронтальной работе. Тип урока — контрольный урок; Система развивающего обучения Д.Б. Эльконина-В.В. Давыдова.

Всего 30 презентаций

Како Направити Домачу Бушилицу За Бушенье Рупа Испод Ступова

Опубликовано 17.09.2019

Становницы частного сектора добро су svjesni situacije u kojima nešto trebaju izgraditi ili instalirati, ali temelj takve strukture bit će u tlu. U vezi s tim, mnogi se pitaju kako vlastitim rukama praviti bušilicu za bušenje rupa ispod ступова (hrpe), koristeći materijale koji mogu biti dostupni u domaćinstvu. Штовише, без претьеране скромности може се тврдитити да у неким случаем самостально изражени алати надмашую квалитету творничьих производа. Stvar je u tome što tvornica proizvodi standard, a kod kuće se takav uređaj može prilagoditi specifičnim potrebama, uzimajuci u obzir stanje tla.

Domaća Ručna VRTNA BUŠILICA

Ovisnost O Dizajnu O Namjeni

ZA Kućne Potrebe Možete Vlastitim Rukama Napraviti Ručnu Bušilicu Za Razne Svrhe, Iako Je U Svakom Slučaju Takav Alat Namijenjen Bušenju Rupa. Нет, истодобно се разликую по изгледу и ряду характеристикама, по ву:

  • обычна вртна бушилица;
  • вртна бушилица с пужом;
  • Бушилица ТИСЭ (соединительная градевинская технология и экология).

Za rad na sastavljanju takvog alata, zasigurno će vam trebati aparat za zavarivanje koji radi на izmjeničnu или istosmjernu struju.

Obična VRTNA BUŠILICA

ZEMLJANA VRTNA BUŠILICA

ZA Izradu Konvencionnene ВРТНЕ БУШИЛИЦА, Koja SE Najčešće koristi za ne baš duboke руп, руп Требаю Снажну Шипка, О. Д. ЧВРСТОГ (Отпадака) Или Шуплег Profila Cijevi. Osim toga, trebat će vam polukružni rezni diskovi zavareni pod određenim napadnim kutom (najbolje ako je to legirani čelik). Помочу овог алата израдую се рупе за садню биляка (обично садница грмля или дрвеча), као и рупе за поставку ступова испод ограды или других лаганых архитектонских градевина.

Ручной раченный видак

Ручной раченный видак

Riječ “vijak” s njemačkog (“Schnecke”) prevodi se kao “puž” i to savršeno karakterizira configuraciju urezajaja. Lopatice su raspoređene poput desne niti s velikim nagibom, što omogućuje bušenje iz zemlje mnogo rjeđe, jer se tlo diže do pune visine lopatica, bez ometanja bušenja. Функциональность takvog toolsa praktički se ne razlikuje od gore opisanog uređaja, ali produktivnost rada u ovom se slučaju gotovo udvostručuje.Ako, na primjer, izgradite ogradu oko oboda stranice, morat ćete instalirati mnoge potpore, tako da će ta brzina imati samo koristi. Наравно. Bolje je koristiti Automaticizirani pogon za svrdlo.

Domaća bušilica ZA ТИСЭ hrpe

Bunari сек proširivanjem у donjem dijelu izrađeni су takav Alat

ТИСЭ bušilica ZA gomile у potpunosti JE у skladu с tehnologijom individualne gradnje я ekologijom Rada, Au svakodnevnim себе uvjetima у pravilu koristi ZA izlijevanje stupova лет проширим потплатом под ступовима од ступа и трака.Njegova jedinstvenost leži u činjenici da se u blizini reznih noža nalazi sklopiva oštrica (nož), uz pomoć koje se formira produžetak. Ако говоримо о продуктивности рада приликом излиеванья таквых темеля, онда су такви алати единоставно незамженживи.

Израда обычна вртне бушилице код кухни

U nastavku razmatramo kako naправити takav dizajn kod kuće, pod uvjetom da postoji radionica (za mnoge vozače ovo je garaža).

Сложенные элементы

Единицы с кодом je izrađen čitav sklop

Наименование товара:

  • Соединения за резанье для двух легиранных отличий по кругу рубок.Ovisno o namjeni alata, određuje se i njegov promjer. U nekim se slučajevima polukružni noževi fixiraju vijcima tako da se mogu zamijeniti različitim promjerom.
  • Шипка je okrugli или kvadratni profil cijevi, iako je ponekad takav dio izrađen od otpada, ali to značajno povećava masu i complicira radni proces. Duljina stapa ovisi o potrebi, ali najčešće se izrađuje ispod jama od 50-80 cm do 1,5 m duljine (s smanjenjem ovog parametra, morate stalno raditi u savijenom položaju). Али ако jedan я pol metar nije dovoljan (dubina jame je 80-100 см или выше), onda je bolje napraviti prefabrikovanu šipku sa šipkama za slaganje (mogu se spojiti s bradavicom).
  • Promjer ručke zavaren je na vrh stapa u obliku slova T, gdje je optimalna duljina poprečne šipke 25-30 cm u svakom smjeru. Ako ove poluge učinite kraćim, pomicanje će biti mnogo teže.
  • Vrh je oštar, služi kao bušilica, koja centrira lopatice u odnosu na površinu zemlje. Odnosno, oni se neće pomaknuti u stranu, jer su to jedna cjelina s bušilicom.

Koji će materijali biti potrebni

Četverokutni profil cijevi

Za proizvodnju šipke, kao što je već spomenuto, prikladan je profil cijevi kvadratnog ili okrug. Ako zid takvog profila ima debljinu 2-2,5 mm, tada je prikladan presjek od 20 do 20 mm или o20 mm, ali ako su zidovi tanji, tada je presjek potrebno povećati na 30? 30 или 35? 35 мм, о30-35 мм. U slučaju да tijekom рада postoji potreba za navijanjem dodatne šipke, tada je za šipku prikladan samo okrugli profil cijevi.

Vrhunski ravni vrh s izoštravanjem na sredini i sa pageАли такву точка может быть направлена ​​и од debelog pojačanja или komada čelika, oštrivši ga u obliku ravnih vrhova, kao na gornjoj fotografiji.

Резни дио izrađen je od kružne ворс

Направляющие тренуки je izrada sječiva za rezanje, a mogu se izrađivati ​​od:

  1. lima čelik debljine 3-4 mm;
  2. список стопка с брусиликой (дижамант) или ручная кружная пила.

U omom je slučaju najprikladnije koristiti diskove iz brusilice s dijamantnim prskanjem, dizajnirane za rezanje betona, ili ručnu kružnu pilu.Kad se pokrene dijamantno prskanje, tanka traka ne veća od 1 mm ostaje oko opsega i lako se brusi, čineći rubove oštrim, a nazubljeni disk iz kružnice prerezati će se samo na pola.

За референку. Unutarnji promjer diska или provrta je standardni i iznosi 22,5 mm.

I još nekoliko riječi o olovci – trebala bi biti iz okrugle cijevi i ni u kojem slučaju ne smijete stavljati bilo koju plastiku i, štovise, omotati je električnom trakom.

Način pričvršćivanja ножева

Uklonivi ножеви koji se mogu priviti

Ako se planira izbšiti bušotine različitog promjera, tada se noževi na alatu mogu načvimiti uk.U ту svrhu dvije су полиции zavarene на šipku, a noževi су pričvršćeni на njih с vijčanim spojem, као što je prikazano на gornjoj fotografiji.

Optimalni kut napada je 30-40?

Кроме того, не назовите миженьяти промьер ножева, тада je najoptimalnija opcija o120 mm i za to je pogodna lista ворс или oštrica noža o125 mm (5 mm širina dijamantskog prskanja i više negace negace biti) koja se mora Sjedala o22,5 mm morat će se prilagoditi ispod šipke, rezanje viška električnim zavarivanjem.За мека тла се кут напада обычно изводи 30,, а понекад чак и 40,, али за тврда тла je bolje bolje spustiti ga na 22-25?.

Sastavni Dijelovi Vrtne Bušilice: 1) Šipka S Bodom, 2) Rezni Diskovi, 3) Ručica Za Rotaciju

Slijedi Crtež Kućne Vrtne Bušilice S Nožjerua O120 мм (према Promjeru Korištenog Reznog diska za beton s dijamantnim prskanjem). ISPOD JE Videozapis o Proizvodnji Takvog Alata:

Видео: DIY VRTNA BUŠILICA U KUćNOJ Radionici

Bušilica

Shematski Dijagram Izrade Bušilice

SADA ćEMO SHVATITI KAKO NAPRAVITI VIJAK S SVRDLOM ZA BUŠENJE RUPA ISPOD.Takav alat neće trebati uklanjati iz rupe svakih 5-10 cm prolaza, budući da se deponij tla tijekom rotacije pomiče prema gornjim lopaticama. To uvelike ubrzava postupak, ali zahtijeva puno fizičke snage za rad s njim, pa se u većini slučajeva takve instalacije koriste u combinaciji s autoziranim pogonom.

SVI SV Diskovi Stežu u Ležištu I Režu ityžu u Ležištu i Režu isti Sektor rade Rotacije

SADA Najvažniji Trenutak: Potrebno JE DA SVI Diskovi Složeni Zajedno Odrežu Trapezoidni Sektor, Iako Se Oni Kosi Prepijecaju U Središtu, Tvoreći Akutni Kut. Dno crta je da kada zakrećete svaki gornji disk, lijeva strana rezanog sektora mora se poddarati s desnom stranom donjeg. Takve stvari, naravno, najbolje je najprije obaviti na papiru, ako se sve pokaže, prenesite oznaku za rezanje na metal. Broj navoja vijaka odgovarat će broju diskova.

Упозоренье! Ne ostavljajte iz vida činjenicu da se desni donji rub sektora i gornji lijevi koriste za pristajanje na donjem disku. Ako radite suprotno, tada morate bušiti u smjeru suprotnom od kazaljke na satu.

Sada započinje zavarivanje:

  1. Ставите диск на равнину, а други ставите на нега, али тако да се преклапаю резани сектор, чтобы просто да лиева страна врха мора бити уз десну страну дна;
  2. ovaj spoj je zavaren električnim zavarivanjem и postavljen na sljedeći disk, djelujuci na istom principu;
  3. pa se spajaju i zavarivaju sve diskove čineći od njih komprimiranu oprugu.

Компримирана опруга испружена витлом

По завршетку завариванья, ову домачу опругу морате испружити како бисте из не направили вияк. Da biste to učinili, stavite sklop na šipku i zavarite donji disk pod zelenim kutom, na primjer, 30°, a na gornji disk может zavariti nešto poput prstena kako biste pričvrstili vitlo. Šipka je fixirana na podu (razmislite sami kako to učiniti – окольности су различите) i opružite oprugu vitlom, nakon čega je gornji disk zavaren. Šipka себе oslobađa я sprali cijelu structuru у спирали.

Видео: Израда Бушилица ZA Bušenje

TINE PILOTSKA BUŠILICA

PIRCE BUŠENJA ZA TINE PILOTE

CRTEž NA VRHU PRIKAZUJE PRVO SE ČINI TRUP ZELJENOG PROMJERA, ISPOD BUŠOTINE PROSHIRUJE S S SKLOPIVIVIM NOžEM.Али možda ću vas razocharati, jer da biste takav dizajn направили код kuće, потребна vam je, u najmanju ruku, radionica s alatima я profesionalna bravarska vještina. Da bismo razmotrili takvu skupštinu, Морат CEMO prenijeti zaseban članak, САК я мали, али ovdje себе ograničavamo на prikazivanje видео zapisa о samostalnom sastavljanju vježbe ТИСЭ:

Видео: Domaća bušilica ZA ТИСЭ hrpe KOD Kuće

zaključak

Из ovog materijala naučili сте како направити бушилицу за бушень рупа испод ступова властьим рукама. S bušilicom za TISE pilote nećete početi postavljati ogradu ili graditi temelj za kupelj, pa je za kuću sasvim dovoljno uobicajeno ili, ako se od čega napravi pogon, bušilica.

Фундамент из буронабивных свай своими руками. Изготовление буронабивных свай. Опалубка на буронабивных сваях

Фундамент на буронабивных сваях

При строительстве частного дома при наличии хотя бы одного из факторов: высокого уровня грунтовых вод, слабой несущей способности грунта, незначительного уклона на строительной площадке, большой глубины промерзания грунта, большой массы возводимого здания – более 350 тонн – становится невозможно устроить обычный ленточный монолитный железобетонный фундамент… Также при наличии на участке очень тяжелых грунтов и устройстве ленточного фундамента в связи с высокой трудоемкостью земляных работ предпочтительным становится устройство свайных фундаментов. Единственным недостатком возведения дома на свайных фундаментах является отсутствие цокольного этажа.

Расчет свайного фундамента

При проектировании свайного фундамента его необходимо рассчитать на предполагаемые нагрузки. Для этого необходимо знать вес всего здания, состав грунта основания и его несущую способность на глубину не менее 4 метров.Если основание состоит из мягкого грунта, то его целесообразно пройти до более прочного грунтового слоя. Если сваи не достигают прочного слоя, их называют висячими сваями, если они доходят до него, их называют сваями. По принятому диаметру сваи и ее длине определяют ее несущую способность в данном грунте.


При проектировании свайного фундамента обязателен расчет ожидаемых нагрузок.

Далее, зная общую нагрузку на грунт и несущую способность одной сваи, можно найти количество свай для данного дома.Сваи устанавливаются под несущими стенами с шагом не менее 2 м. Поверх свай устраивается железобетонный ростверк, который может быть как мелкозаглубленным, так и полностью возвышающимся над землей.

Типы свайных фундаментов

На данный момент существует большое разнообразие свайных фундаментов. По способу устройства их делят на следующие основные виды:

Забивные сваи могут быть металлическими, деревянными и железобетонными. Их монтируют специальными ударно-забивными механизмами, молотками.Наиболее распространены сваи этого типа железобетонные квадратного или многогранного сечения, конец таких свай имеет заостренный вид. Сваи этого типа обычно используются в промышленном строительстве, а также при возведении крупных зданий культурно-бытового назначения.

Винтовые сваи обычно представляют собой стальные трубы со спиральными лопастями на конце. Они покрыты прочной антикоррозийной защитой, что обеспечивает их долговечность. Такие сваи используются во многих видах строительства; они также завоевали большую популярность при строительстве частных домов и других не очень больших сооружений.Отличительной особенностью этого вида свай является то, что их можно монтировать самостоятельно, не прибегая к сложной строительной технике.


Буронабивные сваи — это название буровых свай, которые изготавливаются путем бурения скважин и заполнения их монолитным бетоном с заделкой предварительно установленными арматурными каркасами. Привлекательность этого типа свай заключается в возможности их установки самостоятельно и при небольших затратах. Современные буронабивные сваи для частного дома могут быть установлены двумя рабочими в течение нескольких дней.

Инструмент для забивки свай

Чтобы сделать буронабивной фундамент своими руками, вам понадобится определенный инструмент:

  • лазерный уровень;
  • рулетка 10 и 50 м;
  • ручная дрель ТИСЭ-Ф или бензобур;
  • растворосмеситель;
  • вибратор-булава глубинная;
  • ящик для готового бетона;
  • тачка;
  • лопаты и ведра;
  • шнур каменщика;
  • болгарка и сварочный аппарат;
  • проволока вязальная;
  • деревянная опалубка для устройства ростверка;
  • дисковая пила или электролобзик для опалубки;
  • молоток, топор, лом, толь нож.

Кроме этого инструмента, для каждого конкретного случая дополнительно может понадобиться что-то еще. Обычно при строительстве частного дома у каждого домашнего мастера имеется большая часть такого набора инструментов.

Технология фундамента из буронабивных свай

Практически всегда работы по возведению фундаментов любого здания, в том числе и частного дома, начинают с переноса размеров с чертежа на строительную площадку. Для этого необходимо иметь определенные навыки работы с чертежами и измерительными приборами.В самом простом случае, если здание имеет в плане прямоугольную форму, необходимо предварительно найти крайние точки углов и закрепить их на земле деревянными колышками. Очень важно, кроме размеров сторон в метрах, которые измеряют рулеткой, чтобы все углы, образованные сторонами дома на плане, были прямыми, то есть 90 градусов. В геодезии это делают с помощью теодолита, а в строительстве частного дома пользуются измерением диагоналей нашего прямоугольника. Они должны быть одинаковыми с высокой точностью, тогда все углы будут 90 градусов. Это очень простой и эффективный метод разбивки здания в плане без использования теодолита.


Как производится маркировка свайного фундамента

После закрепления четырех углов прямоугольного здания на земле между ними натягивается шнур – это можно сделать с помощью толстой лески или тонкой нержавеющей проволоки. Затем с помощью рулетки определяют места расположения каждой сваи, согласно строительному чертежу плана свайного поля, который входит в генеральный проект частного дома.

Перед началом строительства должен быть на руках проект всего возводимого здания. После определения точек для всех свай выполняется жесткое крепление осей здания в двух взаимно перпендикулярных направлениях. Делается это с помощью так называемого заброса, который располагается на 1,5–2 м дальше от отмеченных точек сваи. Литейное устройство представляет собой П-образную конструкцию, две ножки которой заглублены в землю, к ним крепится горизонтальная перекладина. На нем с помощью гвоздя или шпильки фиксируется расположение оси здания.Этот скат выполняется со всех четырех сторон здания, напротив каждой линии выравнивания. Натягивая осевые шнуры между штырями на тряпках, получаем расположение на земле всех свай, которые необходимо установить.

Перед началом бурения необходимо определить диаметр сваи, глубину погружения в грунт и способ бурения. В частном домостроении применяются как ручные буры, так и механические буры, которые устанавливаются на специализированные станки. Кроме того, существуют также газовые буры, которые значительно ускоряют процесс бурения с использованием бензиновых двигателей.Однако самым простым вариантом является ручной бур ТИСЭ, позволяющий пробурить скважину под сваю диаметром 280 мм и длиной до 2 м. двухэтажного дома этой дрели вполне достаточно. В этом ручном буре, который изобрел конструктор из Москвы, есть дополнительное приспособление, называемое плугом, позволяющее расширять нижнюю часть сваи — пятку — до 500 мм в диаметре.


Конечно, процесс ручного бурения довольно медленный, что также зависит от прочности грунта.За смену возможно бурение от 2 до 6 скважин глубиной до 2 м. Однако такой тип фундамента намного проще в исполнении, а также с экономической точки зрения, чем традиционный глубинный ленточный.

Установка опалубки

После завершения земляных работ — бурения скважин под все сваи — приступают к изготовлению и установке опалубки под сваи. Обычно используется самый экономичный вариант – это рубероид, свернутый в трубку и закрепленный скотчем.Такие трубы изготавливаются для всех колодцев. Для участков свай, расположенных над землей на высоте 300-400 мм, применяют рубероид, обвязанный снаружи вязальной проволокой или гипсовой сеткой, а также можно использовать пластиковые трубы соответствующего диаметра. На протяжении всего периода времени от бурения скважин до установки опалубки строго контролируется точность положения свай с помощью осей по разметке. Чтобы в процессе бетонирования верхняя часть сваи, которая находится над землей, не ушла в сторону, используют две направляющие из деревянных брусков, которые на концах крепятся к тряпкам гвоздями и являются направляющими для верхних частей свайной опалубки. Перед бетонированием можно приготовить опалубку для одного ряда свай. Забетонировав их, переходите к следующему ряду.

Армирование свай

Все буронабивные сваи представляют собой монолитные железобетонные конструкции, которые изготавливаются непосредственно на строительной площадке. Каждая свая армируется каркасом из стальной арматуры класса АIII, обычно продольная арматура имеет диаметр от 10 до 14 мм, а поперечно-распределительная от 5 до 6 мм. Поперечная арматура может быть выполнена из гладкой проволоки в виде хомутов.Каркасы обычно сваривают и изготавливают параллельно с бурением скважин, чтобы после установки опалубки быстро установить арматуру и подготовиться к бетонированию. Каркасы изготавливаются таким образом, чтобы после бетонирования арматура выходила примерно на 350-400 мм над поверхностью бетона. Это необходимо для соединения каркасов ростверка и свай.


Армирование и опалубка фундаментных свай

Заливка бетона

Для бетонирования фундамента на участке в бетономешалке готовят бетонную смесь из песка, щебня и цемента с водой в пропорции для получения бетона М300. Пропорции легко найти в справочниках или интернете. Готовый бетон подвозят к сваям тачкой и с помощью ковша или затирочной машины забрасывают бетон в опалубку, при этом вибрируя с помощью глубинного игольчатого вибратора — это относится к части сваи что находится в земле. Часть сваи над землей бетонируют без вибрации. Чтобы процесс бетонирования прошел успешно, сваи лучше устанавливать весной, летом или осенью при положительной температуре наружного воздуха.

Устройство для решетки

Все свайные фундаменты при строительстве дома, комплектуются ростверком по верхней части свай. При этом арматурный каркас ростверка соединяется сваркой с рабочей арматурой свай. Опалубка ростверка выполнена из деревянных щитов. Ширина и высота берутся из проекта. При этом ширина равняется 400-500 мм, чтобы по верхнему срезу ростверка можно было выполнить кирпичную кладку несущих стен дома.Такой фундамент более экономичен по расходу бетона и арматуры, чем обычный ленточный фундамент с основанием ниже уровня промерзания грунта. Если ростверк делается мелкозаглубленным, опалубка устанавливается с двух сторон – внутренней и внешней. Если ростверк по проекту должен располагаться над поверхностью земли, то опалубку кладут и на нижнюю часть ростверка. После установки опалубки арматурные каркасы монтируются относительно каркасов свай.После всех работ по установке опалубки и каркаса забивается верхний бетонный уровень. После этого готовят бетонную смесь М300 и заливают ее с помощью вибрации. После выдержки бетона не менее недели опалубку демонтируют и выполняют покрытие гидроизоляционного ростверка битумной мастикой. Сейчас почти все готово к возведению стен и полов первого этажа. Таким образом выполняется буронабивной фундамент своими руками.

Ленточный и столбчатый фундамент более традиционны и понятны для строительства бань в России, однако более современный буронабивной фундамент имеет перед ними ряд преимуществ.А для участков на склонах и с проблемной почвой это идеальный вариант. А для тех мест, где строительство ведется особенно плотно, фундамент на буронабивных сваях позволяет построить даже двухэтажную баню без последствий для грунта и близлежащих построек.

Особенности устройства данной конструкции

Вся идея этого чудо-фундамента в том, что сваи не вбиваются в землю насильно и не повреждают слои — они как бы «вырастают» из земли.Говоря простым языком, в грунте сверлится скважина, в нее помещается труба или съемная опалубка и все это дело заполняется раствором.

А для слабых грунтов буронабивной фундамент с ростверком — совершенно уникальный возможный вариант… Ведь главная задача любых свай и столбов — опираться на самый твердый слой грунта — на несжимаемый, который всегда внизу уровень промерзания грунтовых вод. И он может быть расположен достаточно глубоко из-за геологии некоторых регионов. До такой линии доходят именно буронабивные сваи – удерживая на ней всю только что построенную баню.

Сегодня также практикуется такой более дорогой, но надежный нулевой уровень, как свайный фундамент на буронабивных сваях с утеплением. Для этого используется пенополистирол, который, как известно, имеет жесткую структуру. Его закрепляют непосредственно на гидроизоляции и засыпают грунтом. Кроме того, пенополистирол сам по себе является отличным амортизатором сил пучения грунта.

И самое главное, даже ленточный фундамент на буронабивных сваях не нарушает коммуникации, которые были проложены на участке еще раньше.И то, что подвал в таком здании нельзя сделать позже, нельзя считать проблемой для бани, ведь такое помещение для нее просто нетрадиционно. Радует и срок службы такого фундамента – более ста лет!

Порядок выполнения строительных работ

Построить этот прочный и прочный фундамент можно в любое время года – и это ценный момент. Но при строительстве необходимо строго соблюдать технологию, иначе даже небольшие просчеты приведут к серьезным последствиям – и в первую очередь пострадает прочность самой конструкции.

Шаг 1. Расчет будущего фундамента

Ширина такого фундамента рассчитывается в зависимости от толщины будущих стен бани. Так, для каркасной конструкции особо мощный нулевой уровень не нужен, ведь такие стены и легкие, и тонкие. А вот для настоящей русской парилки из бруса буронабивного своими руками фундамент придется делать на 20-40 мм больше, чтобы вся нагрузка распределялась равномерно.

Шаг 2.Разметка сайта

Порядок расположения свай на участке может быть самым разным — как в виде сплошной стены, так и в шахматном порядке или под определенные участки бани.

Этап 3. Бурение скважин

Буровая установка может пробурить одну скважину всего за несколько часов. Наиболее производительными в России являются корейские и японские шурфовые буры, позволяющие в короткие сроки возводить буронабивные свайные фундаменты.

Шаг 4. Изготовление опалубки

Следующим шагом будет сборка опалубки для создания колодца.Это необходимо, когда почва недостаточно плотная и может осыпаться. Но в нормальных геологических условиях можно обойтись и без опалубки, заливая бетон прямо в созданный колодец – что значительно облегчает весь процесс. Нужно будет только сделать на поверхности земли небольшую опалубку – она потом станет головкой для сваи. Такой опалубкой вполне может быть рубероид, свернутый в трубу.

Шаг 5. Выбор свай

Сами сваи также должны быть прочными и долговечными – по несущей способности они должны быть намного качественнее, чем обычные забивные.Благодаря простоте конструкции буронабивных свай можно значительно ограничить земляные работы, а сами сваи не нужно устанавливать слишком много – даже не на каждый квадратный метр.

Сваи можно сделать своими руками. Тем более, что сваи изготавливаются прямо на месте – а значит, не нужно беспокоиться о месте их хранения. Популярны в строительстве и буронабивные сваи, основание которых расширено до 50 см. Этому способствуют специальные технологические приемы, позволяющие таким сваям иметь несущую способность целых 5 тонн.На таком фундаменте можно смело строить добротную баню из кирпича – со всеми архитектурными изысками.

Сваи для фундамента могут быть из самого разного материала – все зависит от имеющейся плотности грунта. Так, если грунт на участке глинистый и перенасыщенный влагой, то при установке свай стенки колодцев придется укреплять специальными обсадными трубами, в крайнем случае, когда бюджет сильно ограничен — хотя бы глиняным раствором. Благодаря этим опалубочным формам перекрываются горизонты зыбучих грунтов и фундамент абсолютно безопасен. Ведь и глубина, и ширина колодцев остаются неизменными и не подвержены деформации.

Шаг 6. Изготовление подушки

Подушка для такого фундамента обязательна. Его обычно делают из песка, щебня или просто бетонной смеси. Подушку хорошо утрамбовывают, а затем уже заливают колодец основным материалом.

Шаг 7. Армирование фундамента

Для дополнительной прочности буронабивных свай часто используют арматуру, которая вяжется в единую конструкцию с помощью ростверка.

Чтобы буронабивные сваи были прочными, для них заранее изготавливают арматурные каркасы — из стержней диаметром 10-12 мм, связанных особым образом. Также можно использовать готовые треугольные рамы, которые обычно берутся за балки перекрытия.

Шаг 8. Установка свай

Сейчас готовятся сваи – их толщина и расположение напрямую зависят от проекта будущей бани. Для точного определения длины сваи используется специальное оборудование – ручная дрель или мотобур.

Глубина таких свай должна быть не менее 1,5 метра и более глубины промерзания грунта. Но обязательно на 10-15 см больше стандартной глубины промерзания почвы на определенном участке. Для чего нужен правильный расчет такого фундамента. Кстати, глубину промерзания той или иной местности можно узнать по геологической карте или проконсультироваться у местных специалистов. Это важно: если основание свай находится ниже глубины промерзания грунта, то весь фундамент не будет «выдавлен» сразу же после выпадения снега.

Еще один важный момент: над землей останется около полуметра свай. Их заливают бетоном, и как только он затвердеет, все сваи отделывают рубероидом и объединяют обвязкой.

Шаг 9. Гидроизоляция колодца

Чтобы цементное молочко не впитывалось в почву, стенки таких колодцев необходимо заранее обложить прочной полиэтиленовой пленкой или рубероидом, что еще лучше. Если используется первый вариант, то пленку лучше предварительно сварить и сделать из нее чехол – он станет хорошей гидроизоляцией для фундамента. Но этот способ подходит только для действительно твердого грунта. Во всех остальных случаях в качестве опалубки больше подходят металлические, картонные и асбестоцементные трубы.

Шаг 10. Заливка бетона в скважины

Удобнее всего заливать бетон из миксера. Ведь именно так можно обрабатывать довольно большие объемы за день.

Буронабивной фундамент заливается традиционно быстросхватывающимся цементом, который разводится небольшими порциями – каждый раз, как только будет утрамбован предыдущий слой.

Возможно заполнение скважин буронабивных фундаментов бетоном или бетоном с примесью камня: булыжника, известняка или песчаника. Требование к такому наполнителю только одно: чтобы он был прочным и ровным, т.е. бутовым камнем.

А чтобы бетон в скважине уплотнялся более плотно, используется специальный бур – он создает необходимую механическую вибрацию. Ведь главное при строительстве полностью исключить даже малейшие пустоты в сваях.Для этого используется только качественный гидротехнический бетон, а в форму свай он подается специальной гидромашиной – именно она обеспечивает необходимый уровень давления.

Вот и все – осталось сделать качественный ростверк, и можно смело строить добротную баню!

Буронабивной фундамент — один из вариантов фундамента, который отлично подойдет в условиях сложного рельефа с резкими перепадами высот и сложным грунтом, при наличии плотной застройки в населенном пункте, в местах с опасностью повреждения соседних строений и коммуникаций.


Плюсы буронабивного фундамента

  • Когда традиционный монтаж невозможен, его легко заменить буронабивным фундаментом, который при правильном монтаже обладает достаточными несущими свойствами.
  • Помимо уже перечисленных выше важным преимуществом буронабивного фундамента является то, что технология его возведения позволяет работать в любое время года, малошумные показатели, простота монтажа.
  • Сама технология возведения буронабивного фундамента избавляет Вас от необходимости приобретать и доставлять на строительную площадку сваи и другие элементы конструкции.

Конструктивные особенности дома с ростверком

Строительство такого типа фундамента, как буронабивной, заключается в бурении столбовых отверстий в грунте, в который погружается металлический каркас, причем заметьте все это заливается бетонной смесью или раствором цемента с песком.

Буронабивной фундамент монтируется непосредственно на строительной площадке. Приступая к работе, необходимо учитывать характер грунта (уровень его промерзания) и вес будущей конструкции.Как правило, ширина будущего фундамента должна быть на 30-40 см больше предполагаемой ширины наружных и несущих стен дома.

Этапы установки буронабивного фундамента

Этап 1. Расчет фундамента на сваи

  1. Первым шагом является расчет строительной площадки. За каркасный дом не беспокойтесь, мощный нулевой уровень не нужен. В каркасных домах легкие, но если вы строите массивный дом, то сваи придется делать толще на 30-40 мм, чтобы нагрузка на фундамент была соразмерной. Таблица расчета вам в помощь.


Этап 2. Отмечаем площадку

Выбрать расположение свай можно по-разному, обычно это делают под основными несущими стенами дома, но можно и расположить буронабивные сваи в шахматном порядке.

Этап 3. Бурим скважины под фундамент дома

Разметить строительную площадку, выкопать траншею, определить места расположения столбов и выровнять линию фундамента с помощью лески и уровня.

Выполняем сверление и изоляцию. Затем с помощью мотобура или специальной бурильной машины в отмеченных местах бурят скважины заданного диаметра.

Этап 4. Изготовление деревянной опалубки

Опалубка необходима там, где есть вероятность осыпания; для свай может сыграть роль опалубка, завернутая в трубу. Изготавливаем деревянную опалубку для ленточного фундамента.


Стадия 5. Прочность сваи

Чтобы сваи служили долго, выбирайте сваи более высокого качества, буронабивные сваи можно ставить на расстоянии пары метров друг от друга, в зависимости от вашего дома. Если ваши сваи 50 см в диаметре, каждая свая выдерживает до 5 тонн, что дает возможность строить даже из, надежность высокая.

Ступень 6. Песчаная подушка

На дне колодца устраивается подушка из песка или щебня, которая утрамбовывается вручную. После этого в котлован заливается подготовленная строительная быстросхватывающаяся цементная смесь (бетон), иногда ее комбинируют с камнями. Обязательным условием является подача бетонного состава на определенном уровне вибрации и малыми порциями.Это исключит образование воздушных пустот и обеспечит фундаменту прочность и долговечность.

7 этап. Обвязка арматуры

Лучше использовать фитинги диаметром 10-12 мм. Они обеспечат достаточную прочность конструкции.

На следующем этапе вяжем арматурный каркас, нижний край которого должен оставаться погруженным в бетонную смесь и не касаться дна ямы. В противном случае металл будет подвергаться коррозии, а буронабивной фундамент потеряет свою прочность.

Этап 8. Гидроизолируем колодцы

Для обеспечения прочности будущего буронабивного фундамента колодцы выполняют с использованием одного или двух слоев рубероида. На грунтах с повышенной влажностью для защиты применяют обсадные трубы.

Этап 9. Заливка фундамента бетоном

Арматура устанавливается в опалубку в виде сетки, однако, не касаясь ее. Для этого арматурный каркас соединяется со свайным каркасом. Затем опалубку заливают раствором, после его застывания буронабивной фундамент считается готовым.

На завершающем этапе происходит монтаж, который объединяет выступающие над землей части буронабивного фундамента. Наиболее прочным является монолитный железобетонный ростверк. Для его установки понадобится железобетонный раствор, арматура и деревянные конструкции под опалубку. После этого нужно дать фундаменту высохнуть до одного месяца.

Традиционные ленточные и плитные фундаменты все чаще уступают место свайным. Дома на сваях получаются не хуже, но стоимость такого фундамента дешевле, а простота монтажа позволяет выполнить все этапы работ своими руками. Если речь идет об участке с повышенной водонасыщенностью, неровным рельефом, наличием уклонов или проблемной почвы, помогут буронабивные сваи. Эта основа является отличной альтернативой любому типу основы.

Особенности конструкции

Преимуществ у буронабивного свайного фундамента много:

  • возможность работы в плотной застройке;
  • снижает динамические нагрузки на прилегающие фундаменты;
  • малый объем земельных работ;
  • практичность;
  • всесезонная конструкция;
  • возможность выполнить работу своими руками;
  • функциональность основания на любом типе грунта;
  • долгий срок службы.

Главной особенностью устройства буронабивных свай является то, что элементы не забиваются в грунт силой, они «врастают» в грунт путем бурения скважин и заливки бетонной смеси. Проще говоря, в отверстие в грунте помещается кожух и заливается раствором. Слабые грунты требуют именно такого фундамента, так как при этом способе опора ложится на нижние плотные слои с минимальной функцией сжатия.

Важно! Строительство буронабивного фундамента допускается в водонасыщенных, многолетнемерзлых грунтах… Нужно только соблюдать технологические тонкости обустройства и тогда фундамент простоит долго.

Практикуемый надежный и немного затратный вариант устройства свайно-бурового фундамента с утеплителем позволяет снизить риск разрушения при естественных движениях грунта. Работы ведутся с использованием пенополистирола, имеющего жесткую структуру. Укладка листов происходит на слой гидроизоляции с последующим присыпанием грунтом.В случае пучения лист пенополистирола поглощает и предотвращает возможные смещения.

Важно! Такой вариант фундамента не всегда позволяет построить цоколь, цокольный этаж.

Этапы работ


Чтобы построить свой дом на буронабивном свайном фундаменте, вам потребуются точные расчеты и правильное планирование всех этапов деятельности. В частности, для возведения основания в зимнее время необходимо позаботиться о подогреве бетонной смеси, чтобы она набрала необходимую прочность.

  1. Расчет основания . Ширина рассчитывается исходя из толщины стеновых панелей . Но стоит помнить, что если планируется строительство каркасного или дома из легких материалов, нулевой уровень не требуют особой мощности, но для строительства бревенчатой ​​бани, дома следует взять за правило: фундамент на 35-45 см шире стены для равномерного распределения нагрузки…
  2. Разметка участка осуществляется в зависимости от предпочтений владельца: шахматная, в виде сплошной стены (дорого).Возможно усиление отдельных частей будущего дома, однако все несущие панели и внутренние перегородки должны опираться на сваи. Шаг свайных элементов не должен быть меньше диаметра скважины, умноженного на три, и более 2 метров.


  1. Сверление осуществляется с помощью техники или обычного садового бура. Лучшими считаются японские буровые установки, которые быстро справляются с работой и при этом имеют множество функций, облегчающих бурение в разных грунтах.Сверлить можно пробивкой отверстия — уронив с высоты тяжелый предмет с заостренным концом. Метод немного дороже, но позволяет добиться максимальной эффективности при малом объеме проходки.

Совет! Для возведения одного фундамента покупка ямобура нерациональна, поэтому лучше всего арендовать технику – работа пойдет быстрее, чем если сделать буронабивные сваи своими руками садовым буром, да и усилий уйдет меньше. Финансовые затраты со временем окупятся.

  1. Опалубка необходима при малой плотности грунта и угрозе обрушения стенок котлована. При нормальной выносливости грунта опалубка не нужна, достаточно залить бетонную смесь в колодец, укрепить сваю каркасом или стержнями и хватит. В качестве опалубки подойдет обсадная труба, которую вместе с пробивкой погружают в скважину, а по мере заполнения скважины бетонной смесью извлекают из скважины.

Важно! Независимо от глубины заглубления потребуется оголовок сваи для последующего крепления ростверком.Поэтому требуется мелкоформатная опалубка на поверхности грунта. В качестве опалубки для формирования оголовка подойдет свернутый в трубу лист рубероида.

  1. Выбор свай зависит от грунта. Преимущество буровых свай в том, что их не нужно делать много на один квадратный метр, при этом работы по изготовлению ведутся на строительной площадке. Однако если есть малейшие трудности с заливкой, проще купить готовые сваи и вставить их в скважины.


Возможно изготовление свай с уширением нижней части. Изготавливается такая конструкция путем утрамбовки щебеночного порошка на дно колодца и последующей заливки бетоном. Способ хорошо подходит и для осыпающихся грунтов – уширение будет выступать в роли прочного основания, увеличивая несущую способность свай.

При наличии на участке глины или обводненного грунта используется глиняная болтушка. Это смесь глины и воды, которая заливается в колодец и, вымывая остатки грунта из ямы, одновременно предотвращает попадание воды в состав бетона, что продлевает срок службы сваи.

Важно! Самый простой способ борьбы с зыбучими песками на земле – оставить обсадную трубу в колодце. Элемент должен быть изготовлен из материала, устойчивого к коррозии. Бетонная смесь заливается и утрамбовывается в обычном режиме, однако обсадная труба полностью перекрывает горизонты зыбучих песков и фундамент прослужит значительно дольше.

  1. В качестве подушки для основания выступает среднефракционный щебень, песчано-щебеночная смесь, которую утрамбовывают «до отказа», то есть так, чтобы при каждом ударе тромбоза смесь оседала на 0.7-1 см. После утрамбовки подушки заливается бетонный состав из порошка:
  • марки от М200 и выше для среднеслабых грунтов,
  • марка М 350 и выше для слабых грунтов,
  • марки М 400 и выше для вечномерзлых тяжелых грунтов.


  1. Для увеличения срока службы сваи армируют стержнями диаметром 12 мм. Прутки берутся по 2-4 шт. для каждой сваи делается каркас, который вставляется в верхнюю треть колодца так, чтобы концы стержней выходили наружу, чтобы потом их можно было обвязать ростверком.

Совет! В продаже есть готовые трех-, четырехугольные рамки, которые ускорят работу. Допустимо использование старых рам, если они находятся в хорошем состоянии и очищены от земли, кусков бетона. Иногда для укрепления тела сваи используют подручные материалы – битое стекло, щебень, однако использование этих наполнителей не рекомендуется для зданий с большой массой.

  1. Установка свай проста. При определении глубины бурения необходимо знать норматив: вне зависимости от залегания грунтовых водоносных горизонтов и точки промерзания грунта репер для сваи бурового типа не выше 1.5 метров и не менее чем на 15-20 см ниже нормативной точки промерзания грунта. Надземная часть сваи может иметь длину до 0,6 метра.

Важно! Если работы по углублению колодца выполнены неправильно и точка замерзания (расчетная) не достигнута, то в начале заморозков основание будет выдавлено наружу.

  1. Оголовки свай гидроизолируют листами рубероида для последующей обвязки ростверком.
  2. Скважины без применения обсадных труб и глиняных болтушек также гидроизолируются.Для этого используется либо целлофан, либо рубероид. Эта мера предотвратит впитывание бетонного молочка в почву. Метод прост, но применим только к плотным и несыпучим грунтам. В противном случае обязательно применение асбестоцементных, металлических обсадных труб.


  1. Заливка бетоном производится порционно с утрамбовкой каждого предыдущего слоя. Перерыв между заливками не должен быть более 30 минут. Работа пойдет быстрее, если сразу залить бетономешалкой.Возможно использование наполнителя (камень, щебень, песок), главное соблюдать параметры прочности наполнителя и ровности краев.

Важно! Недопустимо оставлять в колодце даже малейшие пустоты – каверны приведут к разрушению свай, что приведет к перекосу фундамента. Для сведения к минимуму риска образования воздушных карманов используется высококачественный бетон и хорошая трамбовка. Например, это может быть специализированная гидравлическая машина, подающая компаунд под давлением.

Если у вас остались вопросы по устройству буронабивных свай, стоит посмотреть видео. Процесс работы показан подробно и максимально наглядно, чтобы каждый застройщик мог сам построить фундамент для своего дома.

При выборе типа фундамента необходимо учитывать особенности грунта на строительной площадке. Если вам нужно построить здание без фундамента на сложных грунтах, то практически идеальным вариантом станет свайный фундамент.Такой вариант фундамента еще и экономически выгоднее, так как на его возведение тратится меньше. строительных материалов, чем обычно. Для возведения железобетонных свай требуется специальная опалубка. Чаще всего это несъемная форма из плотного картона или ПВХ.

Для строительства небольших зданий массой не более 130-150 тонн часто применяют фундамент на буронабивных сваях. Такой вариант фундамента выбирают для строительства на сложных грунтах – рыхлых, перенасыщенных влагой и т.п.

Для устройства свай предварительно бурят скважину, глубина которой превышает глубину промерзания грунта на данном участке не менее чем на 50 см. После этого в колодец устанавливается опалубка и бетонируются сваи. Стоимость буронабивных фундаментов ниже, чем у монолитного ленточного, поэтому такую ​​конструкцию часто используют в частном строительстве.

Особенности свайного фундамента

Свая представляет собой железобетонный стержень, который изготавливается путем заливки бетонного раствора в опалубку, установленную в колодце, либо путем забивания готового стержня в грунт.Фундаменты, состоящие из свай, имеют массу достоинств, среди них:

  • Не нужно копать котлован;
  • Ограниченный расход материала.

Однако самым главным преимуществом такого фундамента является то, что его можно использовать для строительства зданий на сложных грунтах:

  • Если верхний слой грунта слабый (песок), то применение свайных фундаментов позволяет передать нагрузку от здания на нижние и более плотные слои грунта.
  • Если дом строится на плотных грунтах, то использование данной технологии позволяет сократить объем трудоемких земляных работ.


Типы свай

При строительстве фундаментов используются сваи нескольких типов:

Первые два варианта свай редко применяются в частном строительстве, так как для забивания бетонных столбов необходимо использовать специальные механизмы.

Технологически устройства буронабивных свай намного проще, их делают прямо в земле.Делается колодец, затем устанавливается опалубка – картонная или пвх. Далее устанавливается арматура и заливается бетон.

Типы опалубки для буронабивных свай

Самый простой способ изготовления буронабивных свай не предполагает использования опалубки. Бетонный раствор заливают прямо в подготовленные лунки. Однако такой способ строительства не самый рациональный.

Дело в том, что для того, чтобы бетон набрал прочность, важно, чтобы содержание «цементного молока» в массе было достаточным.При заливке бетонного раствора непосредственно в скважины «молоко» впитывается в грунт, поэтому бетон не может набрать требуемой прочности.

Чтобы устранить такую ​​«течь» жидкости, используйте простейшую опалубку самостоятельного изготовления из рубероида. Материал просто сворачивается в трубку и вставляется в лунку.


Сегодня есть возможность упростить работы по устройству буронабивных свай. При строительстве используется несъемная опалубка из картона или поливинилхлорида, либо съемная опалубка в виде металлической или пластиковой трубы.

Варианты несъемной опалубки

Недорогой и достаточно простой способ возведения буронабивных свай – использование одноразовой картонной опалубки. Это простая опалубка, которая состоит из полимерной основы, обмотанной по спирали плотным картоном.

Чтобы картонная опалубка не впитывала влагу, ее покрывают слоем водостойкого полимерного клея. Технические характеристики картонной опалубки:

  • Диаметр литой конструкции может варьироваться в широких пределах от 15 см до 1.25 метров.

Совет! В последнее время в продаже появилась картонная опалубка не только круглого, но и квадратного или прямоугольного сечения.

  • Толщина стенки опалубки может варьироваться от 3 до 15 мм в зависимости от диаметра
  • Несъемная картонная опалубка доступна длиной до 11 метров.
  • Масса опалубочных форм в зависимости от диаметра колеблется от 1,8 до 9 килограммов на погонный метр.

Совет! Благодаря небольшому весу несъемная картонная опалубка устанавливается без использования грузоподъемной техники.

Съемная опалубка

Для возведения буронабивных свай также может применяться съемная опалубка. Такие формы представлены трубами из стали или пластика соответствующего диаметра. Формы устанавливаются в подготовленные колодцы, заливаются бетоном и через 2-3 часа снимаются с отлитой конструкции.


Двух-трех часов выдержки, как правило, достаточно, чтобы бетон немного «схватился», и в дальнейшем сваи не изменили своей формы и размера.У этой технологии строительства есть минус – строящиеся сваи не гидроизолируются от окружающего грунта.

Чтобы несколько компенсировать этот недостаток, между поверхностями свай и стенками колодцев рекомендуется делать прослойку из песка. Это уменьшит негативное воздействие промерзающего грунта на сваи. При необходимости с помощью съемной опалубки разного диаметра возможно создание свай с расширенным основанием, конусообразных свай и т.п.

Как устроен свайный фундамент?

Строительство фундамента с устройством буровых скважин осуществляется следующим образом:

Подготовка скважин

  • Бурение скважин может осуществляться ручной дрелью или электродрелью.
  • Размеры скважин определяются проектом. Важно, чтобы скважина была достаточно глубокой, чтобы проникнуть в слабые слои грунта. Кроме того, необходимо, чтобы глубина колодца превышала глубину промерзания грунта на этом участке не менее чем на 50 см.
  • Ширина скважины определяется расчетным диаметром сваи и необходимостью песчаной подсыпки.

Установка опалубки

Опалубка должна быть установлена ​​в подготовленный колодец. Это может быть картонная или пластиковая опалубка, которая не снимается и будет выполнять роль гидроизоляции.Либо это будет съемная опалубка в виде трубы подходящего диаметра.


Опалубка устанавливается в подготовленные колодцы, вокруг опалубки засыпается песок. Функции песчаного слоя заключаются в защите будущих свай фундамента от подвижек промерзающего грунта.

Арматурное исполнение

Для усиления строящихся конструкций применяется его армирование. Для создания каркаса следует использовать 3-4 металлических стержня диаметром 6-8 мм.Стерн крепится по длине через каждые полметра. Длина арматурного каркаса должна быть такой, чтобы после установки в колодец он выступал над уровнем грунта на 3 см.

Каркас необходимо устанавливать так, чтобы расстояние между арматурой и стенками опалубки было не менее 2 см. Это обеспечит образование защитного слоя бетона для арматуры, что предотвратит коррозионные процессы.

Бетонирование

  • Бетонирование производится послойно, высота слоев 40-60 см.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
