Фундамент на столбах — «ТИСЭ»

Буронабивные сваи — технология, используемая при возведении зданий и сооружений с глубокими фундаментами — многоэтажные промышленные и жилые здания, дорожные развязки, опоры под мосты, эстакады и др., когда существуют большие сосредоточенные горизонтальные и вертикальные нагрузки, а также при сложных условиях строительства.

Буронабивные сваи – это скважины, в которые могут опускаться различные типы металлокаркасов. В скважины под давлением закачивается   бетон, песчано-цементная смесь или водоцементный раствор.

Буронабивные сваи устраивают без использования обсадных труб в маловлажных породах. В таком случае бурение можно осуществлять без крепления стенок скважин. В насыщенных водой породах устройство буронабивных свай проводят только под защитой обсадных труб или полимерного или глинистого бурового раствора.

Буронабивные сваи формируются из цемента, срок схватывания которого должен быть не менее 2 ч. Подвижность бетонной смеси обеспечивается подбором ее состава и введением в смесь поверхностно-активных пластифицирующих добавок.

Ленточный и столбчатый фундамент более традиционны и понятны для строительства бань в России, однако более современный буронабивной фундамент имеет целый ряд преимуществ перед ними. А для участков на склонах и с проблемным грунтом это и вовсе – идеальный вариант. И для тех мест, где застройка ведется особо плотная, фундамент на буронабивных сваях позволяет построить даже двухэтажную баню или дом без последствий для грунта и находящихся рядом зданий.

Буронабивные сваи, изготовленные без применения обсадных труб, делаются это следующим способом: в грунте бурят скважину, используя установку вращательного или ударного способа бурения. В процессе бурения используется глинистый раствор, который будет сдавливать стенки скважины, предотвращая тем самым возможность обвала. Также при помощи восходящего потока этого раствора, выносятся частицы разбуренного грунта на поверхность. После этого в нее опускают арматурный каркас, который может устанавливаться либо по всей длине сваи, либо по части длины, либо у самого верха, чтобы связать ее с ростверком.

После этого скважину бетонируют при помощи трубы, которую перемещают постепенно вверх. Поднимая бетонолитную трубу в процессе бетонирования, всегда необходимо помнить и следить, чтобы ее нижний конец был углублен в бетонную смесь минимум на метр. Бетонная смесь, поданная в трубу, уплотняется при помощи вибратора, который закреплен на бетонолитной трубе. Еще один метод бетонирования предполагает использование миксера с бетононасосом. Насос закачивает бетон в скважину, а бетоновод всегда остается в одном и том же положении и извлекается только после окончания бетонирования. Эта методика бетонирования исключает возможность пережима сваи грунтом, обеспечивая при этом высокое качество бетонного покрытия.

Буронабивные сваи, изготовленные с помощью применения обсадных труб, делаются таким способом: бурится скважина, в которую устанавливают свайный каркас-трубу. При этом обсадная труба позволяет перекрыть горизонты плывунных грунтов, а также обеспечивает безопасность при ведении свайных работ, помогает контролировать основные параметры буровой скважины и обеспечивает качественное заполнение скважины бетоном.

Строительство подразумевает четкое следование технологиям. Даже небольшие просчеты приведут к последствиям, в первую очередь пострадает прочность будущего строения. Для того, чтобы избежать такого по истине печального события требуется знать последовательность действий.

Расчет фундамента:

Ширина фундамента должна исходить из толщины будущих стен. Это значит, что каркасное строение не должно обладать мощным нулевым уровнем, потому что стены будут легкими и тонкими. Если собираетесь строить настоящую русскую парную из бруса, то для того ,чтобы сделать фундамент своими руками придется делать его больше на 40 мм, ведь самое главное – равномерно распределить нагрузку по всей площади фундамента.



Разметка:

Необходимо понимать, что сваи могут располагаться практически в любом порядке, самое главное, что необходимо обеспечить – равномерность нагрузки. Если собираетесь сделать равномерную нагрузку, то расположение свай может происходить сплошной стеной, в шахматном порядке, либо под определенными участками бани.



Бурение:

Одна скважина выполняется примерно за несколько часов. Это означает, чтобы пробурить несколько скважин для свай, потребуется достаточно долгое время, но как же сэкономить драгоценные часы? Все достаточно просто, необходимо использовать наиболее производительные ямобуры. Считается, что модели японских и корейских производителей самые надежные и быстрые. Поэтому, если вы решили экономить время, то пожертвуйте деньгами и все будет сделано в самые краткие сроки.

Опалубка:

Чтобы продолжать строительство фундамента потребуется создать опалубку, которая необходима для создания скважины. Опалубка необходима в тех регионах, где грунт не плотен, а значит, велика вероятность осыпания. Если же геологические условия нормальные, то можно спокойно обойтись и без создания опалубки, то есть бетон следует лить прямо в скважину, что облегчает процесс в разы. Главное, что необходимо запомнить так это то, что вам потребуется небольшой опалубок на поверхности, именно он будет служить оголовком сваи.

В качестве такой опалубки может статья рубероид, свернутый в трубу.

Выбор свай:

Сваи необходимо выбирать так, чтобы они служили еще много лет. Несущая способность должна быть намного лучше и надежнее, чем та, которой обладают забивные сваи. Именно простота конструкций буронабивных свай может ограничить земляные работы, соответственно не необходимо изготавливать большое количество свай, устанавливать можно даже не на каждом квадратном метре.

Изготовление свай процесс довольно легкий, а значит, все можно сделать своими руками. Для этого не требуется особо ничего. Самый главный плюс при изготовлении свай самому это то, что не необходимо думать о том, где складировать сваи. В строительстве очень популярны буронабивные сваи, основание которых имеет диаметр 50 см, это позволяет удерживать примерно пять тонн веса (каждая свая удерживает 5 тонн веса). Такой фундамент может выдержать солидную баню, сделанную из кирпича, которая будет содержать разнообразные архитектурные изыски.

То, что касается изготовления свай, то можно использовать практически любой материал, все зависит только от качества грунта, которое преобладает на участке. Например, если почва состоит из глины и в ней очень много воды, то для того, чтобы установить сваи придется укрепить скважины специальными обсадными трубами, но если бюджет не позволяет, то можно ограничиться глинистым раствором. Благодаря такому способу будут перекрыты горизонты грунтов, и фундамент станет безопасным. Необходимо учитывать, что глубина и ширина скважин подвергается деформациям. А значит, для того, чтобы обеспечить долговечность фундаменту, необходимо серьезно подумать над тем, как противостоять деформациям.

«Подушка»:

«Подушка» для фундамента из буронабивных свай строго обязательно для конструкций такого типа. Чаще всего, выполнение подушки происходит при использовании песка, щебня или бетонной смеси. Подушку необходимо хорошо утрамбовать, а после этого заполнить скважину основным материалом, который обеспечит жесткость конструкции.

Армирование фундамента:

Для того, чтобы придать дополнительную прочность сваям, чаще всего используют арматура, которая при помощи ростверка крепко вливается в единую конструкцию. Чтобы сваи были прочные, необходимо заранее продумать изготовление арматурных каркасов. Для того, чтобы сделать это, понадобиться несколько прутьев диаметром примерно 12 мм, которые связанны особым образом. Применить их можно в качестве готового каркаса, но, если нет времени заморачиваться с изготовлением. То можно использовать треугольные каркасы, которые обычно используются для перекрытий.

Монтаж:

На этом этапе подготавливают сваи. Необходимо понимать, что толщина и расположение зависит только от проката бани. Чтобы определить длину, необходимо использовать либо ручной бур, либо мотобур.

Глубина свай не может быть менее 1.5 метра и больше глубины промерзания грунта. Однако требуется знать, что свая должна обязательно заходить на 15 см больше, чем позволяет глубина промерзания грунта на том или ином участке. Именно для этих целей и нужен расчет фундамента. Глубину промерзания можно определить по геологическим картам, а если нет такой возможности, то придется консультироваться со специалистами. Очень важно соблюдать все расчеты, если сваи будут ниже глубины промерзания, то фундамент не «выдавится» как только выпадет снег.

Очень важный момент: над поверхностью должно остаться около полуметра свай. Они будут заполнены бетоном, а после того, как он остынет, сваи необходимо отделать рубероидом и соединить при помощи обвязки.

Заливка бетона:

На этом шаге происходит завершение монтажа свай. Все, что вам необходимо это залить бетон. Чаще всего используют заливку бетона из смесителя. Таким способом можно очень быстро залить большое количество бетона, так что останется много времени на остальные работы.

Заливка должна производиться только быстротвердеющим цементом, который разводится небольшими порциями и каждый раз происходит точно такая же утрамбовка, как и в предыдущий раз.

Идея этого чуда-фундамента в том, что сваи не забиваются с силой в землю и не повреждают слои – они как бы «вырастают» из земли. Говоря более простым языком, в почве пробуравливается скважина, в нее ставится труба или формируется съемная опалубка и все это заполняется строительным раствором. А для слабых грунтов буронабивной фундамент с ростверком бывает и вовсе единственно возможным вариантом. Ведь главная задача любых свай и столбов – опереться на самый твердый слой почвы – на несжимаемый, тот, что всегда находится ниже уровня промерзания грунтовых вод. А он может находиться в силу геологии некоторых регионов достаточно глубоко. Вот как раз буронабивные сваи и достигают такой линии – держа на ней всю нововозведенное сооружение. Сегодня практикуется также и такой более дорогой, но надежный нулевой уровень, как свайный фундамент на буронабивных свай с утеплителем. Для этого используется пенополистирол, который, как известно, имеет жесткую структуру. Фиксируется он прямо на гидроизоляцию и засыпается грунтом. К тому же пенополистирол сам по себе – отличный амортизатор для сил пучения почвы. Главное – даже ленточный фундамент на буронабивных сваях не нарушает коммуникации, которые были установлены на участке ранее. А то, что подвал в таком здании потом не сделать – нельзя считать проблемо. Радует и срок эксплуатации такого фундамента 70-100 лет.



Теория фундамента ТИСЭ

    Итак, что же представляет собой фундамент по технологии ТИСЭ. Визуально это столбчатый фундамент, по крайней мере так выглядит его надземная часть. Но под землёй скрывается самая важная и интересная часть технологии — расширение столбов! Расширение — это ключевое отличие технологии от обычного столбчатого фундамента. Так-же можно сказать, что ТИСЭ находится между столбчатым и финтовым фундаментом. Очень рекомендую к прочтению книгу автора технологии «Универсальный фундамент — Технология ТИСЭ». А для тех, кому нужно определиться, стоит ли её читать я вкратце расскажу основы.

      Возведение фундамента — для многих этот вопрос связан не столько со сложностью выбора удачной схемы, сколько с большими материальными затратами. Для многих стереотип “чем больше бетона — тем лучше” очень сложно преодолим. Однако, дом должен опираться не на стереотип, а на правильно рассчитанное основание. Зачастую застройщики опираются на мнение соседей или на советы знакомых друзей, иногда находятся знакомые строители в той или иной сфере. В результате бывает так, что на фундамент для каркасного дома уходят тысячи и десятки тысяч долларов. Один мой знакомый продал машину и взял кредит, чтобы залить в землю 60 кубов бетона (!) для небольшого одноэтажного дома из газосиликата в 120 м.кв. Существует и другая крайность — суперэкономия, когда тяжёлый дом опирают на фундамент с низкой несущей способностью. Столбчато-ленточный фундамент по технологии ТИСЭ вобрал в себя достоинства заглубленных ленточных фундаментов по цене мелкозаглубленных, он более трудоёмкий, чем мелкозаглубленный, сложнее автоматизируется, но в то же время не требует рытья траншей ниже глубины промерзания. Да и вообще можно обойтись без какой-либо тяжёлой техники. Простота оборудования ТИСЭ и самой технологии, незначительный объём земляных работ, оптимально низкий расход строительных материалов, большая надёжность фундамента на пучинистых грунтах сделали его доступным и иногда единственно возможным для большинства застройщиков. Более чем десятилетний опыт внедрения данной технологии в России и за рубежом дают основание считать такой фундамент весьма надёжным и универсальным, применимым для большинства строений, возводимых индивидуальными застройщиками.

       Фундамент ТИСЭ представляет собой матрицу бетонных столбов диаметром от 200 до 300мм, внедрённых в грунт ниже глубины промерзания (для разных широт это значение может быть до 2,5м), имеющих в нижней своей части расширение от 400 до 600мм, и связанных над грунтом монолитным железобетонным или деревянным ростверком.

    Функция ростверка — приём, распределение и передача нагрузки от строения столбам. Основная «фишка» ростверка в технологии ТИСЭ это то, что он не должен опираться на землю. Только на столбы! Под ростверком — воздух на сантиметров 10 — 15. Интуитивно его хочется опереть на землю, как в мелкозаглубленных фундаментах, но это будет грубейшей ошибкой и так делать ни в коем случае нельзя! Причина этого в так называемом морозном пучении — зимой, при промерзании водонасыщенного грунта последний расширяется и поднимается, порой на 10см.. Этого не видно глазом, так как он поднимается повсеместно. Но подниматься он может на совершенно произвольную величину и зависит это от типа грунта (который подразделяется на сильнопучинистые (пучение до 12%), среднепучинистые (8%), слабопучинистые (4%) и непучинистые (скальные) грунты), от глубины промерзания, от уровня грунтовых вод, и т.д. Одним словом, ростверк не должен лежать на земле! Высота железобетонного ростверка зависит от типа строения. Если дом деревянный или бревенчатый, то высоту лучше делать 40 — 60см. Это обеспечит фундаменту достаточно высокую изгибную жёсткость и отделит деревянный венец дома от зоны повышенной влажности. Если дом каменный, из блоков, то высоту можно уменьшить до 15 — 20см, так как больших изгибных нагрузок на фундамент нету, они приходятся на сами стены. Ширина же ленты ростверка должна согласовываться со стеной, с её утеплением и внешней отделкой. Армирование ростверка выполняется прутами арматуры диаметром от 10 до 14мм. Вообще, вопрос расчёта ростверка освещён в отдельной статье, но в книге Яковлева есть и обобщённые данные на эту тему. Так, по книге, арматуру 10мм следует укладывать в 8 прутов, 12мм — 6 прутов, 14мм — 4 прута.

      Функция столбов — передача нагрузки грунту и расширению на глубину ниже промерзания. Поскольку опора столбов находится ниже глубины промерзания, силы морозного пучения зимой сжимают столб в верхней его части и стремятся выдавить наверх. Сила этого выдавливания может быть настолько велика, что может разорвать бетонный столб, или оторвать и разрушить ростверк, если он касается земли! Один из древнейших способов раскалывания каменных глыб — бурение небольшого углубления в камне, заливка туда воды и последующая заморозка — так что разорвать бетонный столб замерзающей в грунте воде не проблема. Для противостояния этим силам бетонный столб прежде всего армируется. Армирование столбов может быть более простым, нежели армирование ростверка, обычно это две П-образные скобы диаметром 10-12мм.  Вторым по важности мероприятием служит создание гладкой поверхности столба. Отчасти по этой причине и отчасти для гидроизоляции бетонный столб оборачивают рубероидом, либо в качестве опалубки столбов используют пластиковые трубы необходимого диаметра. Кстати, диаметр столбов обычно составляет 200 — 300 мм. Но самым важным в этом деле является расширение!

       Функция расширения — передавать нагрузку от столба грунту и одновременно противостоять силам выталкивания, образующимся из за морозного пучения. На расширение приходится основная функция всего комплекса фундамента по технологии ТИСЭ. Расширение увеличивает площадь опоры одного столба почти в 6 раз!!! (при диаметре столба 250мм Sопоры=490см.кв., при диаметре расширения 600мм Sопоры=2827см.кв.). Расширение полностью устраняет подвижки столба вследствие морозного пучения. Более того, если правильно рассчитан вес дома, диаметр расширения и известен тип грунта, то под расширением создаётся зона повышенного давления, которая снижает пучинистость грунта, что позволяет снизить трудозатраты и бурить на меньшую глубину (при расчётных глубинах промерзания более 1,8м можно бурить на 30-50см меньше). Так же этому способствует цементизация грунта вокруг основания цементным»молочком» при бетонировании опоры, что можно рассматривать как дополнительное расширение на 5см. В следствие всех этих факторов столб ТИСЭ получается надёжной статичной опорой, не подверженной сезонным подвижкам грунта, морозным пучениям и прочим факторам, воздействующим на мелкозаглубленные фундаменты. Объём строительных материалов весьма невысок, так, объём бетонной смеси для столба диаметром 250мм, расширения диаметром 600мм и высотой 1,5м получается около 0,12м.куб. Что, в сумме с более низкой высотой ростверка, чем у мелкозаглубленных фундаментов, приводит к более низкой стоимости всего фундамента.
         Способ создания опоры с применением специального бура изображён на рисунке, взятом с сайта автора. На практике же мы делали фундамент несколько по другому…

Новая технология установки столбов для забора на пучинистых грунтах

Строительство забора с применением технологией бурением ТИСЭ.

В местах где есть грунтовые воды, расположенные близко к поверхности, есть большая вероятность выпирание бетона наружу.

В таких случаях строительство забора возможно делать с применением технологии бурение ТИСЭ.
Что такое ТИСЭ — технология индивидуального строительства экологии.


В данной статье Мы приведем пример и наглядно покажем Вам как применяется это бурение и что из этого получается.






Бур ТИСЭ предназначен для проделование расширение в пробуренных отверстий. В нашем случае отверстие под бетонирование будет составлять 300 мм .

Проведем эксперемент: пробурим отверстие , расширим его буром ТИСЭ, зальем отверстие бетоном. После застывания бетона, вытащим его из земли и сделаем замеры нижней расширенной забетонированной площадки.

Способности бура проделать отверстие на расстояние до 2 м самостоятельно значатся в его характеристиках. Но времени  на это займет прилично и чтобы ускорить процесс бурения мы пробурим отверстие буром tr-85 со шнеком 300 мм. Основная наша задача быстро проделать отверстие и расширить его основание буром ТИСЭ.

После того, как отверстие пробурено вставляем бур ТИСЭ и начинаем вращать его с помощью рычага . При этом давления на рычаг делаем вниз чтобы лезвие ножа бура отходило в сторону и тем самым цепляя землю сваливала ее в нижнюю часть бура, для дальнейшего ее доставание наружу.






Крутить в сухой глинистой земле механическим буром и нарезать землю расширяя отверстия не легк,  понадобится помощь второго человека.


Расширив отверстие в нижней части, мы установили арматурный каркас и залили бетоном М-300.



Дали бетону застыть 3 суток, после чего конструкция была выкопана из земли с целью демонстрации технологии бура ТИСЭ с последующими замерами.




Как Вы видите нижняя часть фундамента значительно расширена. Ее диаметр составил 600 мм. Под расширенной частью внизу имеется выступ диаметр 300 мм и высотой 90 мм.


Этот выступ остается от нижней части бура в который собирался грунт при срезании и вытаскивание его на наружу.





Технология с применением бура ТИСЭ эффективна при строительстве забора на пучнистых грунтах при установке опорных столбов под ворота, при установке забора высотой более 2,5-3.0 м, при строительстве кирпичного забора на ленточном фундаменте.


Буронабивная свая с технологией ТИСЭ может применятся точечным бетонированием, т е не каждый столб  с шагом 2,5 м, а на углах, входной группе и выбранных контрольных точках.


Также технология ТИСЭ успешно применяется не только в строительстве заборов, но и как фундамент в строительстве домов и бань.



Столбчатый фундамент ТИСЭ

Фундамент ТИСЭ конструктивно состоит из железобетонных столбов с расширениями в нижней части и ростверка, уложенного на эти столбы. Опоры в этой конструкции нередко называют и сваями.

Для пользователей он имеет великую ценность, которая материализуется в экономию денежных средств при возведении, из-за возможности сделать все самостоятельно вручную, без экскаваторов и с экономией бетонно-армировочных материалов.

Конструкция также имеет особую устойчивость на пучащих грунтах. При расширении грунты просто скользят по опалубке из рубероида каждой сваи и не могут вырвать ее с места.

Общие характеристики

Закладка опор ведется обязательно ниже глубины промерзания почвы процентов на 20. Но максимальная глубина ограничена возможностями ручных буровых инструментов и подачи бетона на глубину в скважину — максимум 3 метра, но на практике, по глубине промерзания, чаще — от 1,0 метра до 1,8 метра.

Диаметр буримых скважин составляет обычно 200 или 250 мм, а диаметр расширенного основания – 0,4, 0,5 или 0,6 метра.

Несущая способность одного столба – не менее 5 тонн. Шаг столбов определяется расчетом (проектом), чаще более 1,5 метров, — 2 – 2, 5 метра. Опоры закладываются по всем углам и под тяжелые внутренние перегородки здания.

Преимущества

Разработчики заявляют о таких главных преимуществах технологии ТИСЭ:

  • Фундамент применяется практически для любых типов зданий, в том числе и для «тяжелых» стен. Но все будет зависеть от несущей способности грунтов и конкретного расчета. Не произойдет ли так, что потребуется слишком много обор, минимальный шаг между ними и выгодней окажется уже ленточный фундамент.
  • Строительство может вестись на любых почвах, кроме плывунов. Но здесь все зависит от наличия «хряща» — каменистых включений, через который бур просто не пройдет. С другой стороны, и слишком слабые обводненные грунты создают сложности с бетонировкой, вплоть до применения насоса для откачки и доставки бетона к подошве без всяких промедлений…
  • Особая устойчивость конструкции фундамента к зимнему пучению почвы, что особенно важно для глинистых вспучивающихся на морозе почв. А такие грунты у нас повсеместно. Т.е. данная конструкция в большинстве случаев применима и полезна.
  • Общие затраты на строительство фундамента ТИСЭ в разы меньше по сравнению с ленточными. Конечно под легкое домостроение данный фундамент окажется оптимальным по экономике…

Практика применения

Технология строительства была разработана в 90 г. прошлого века. Но принципиально нового, что бы не было известно раньше, в ней нет. Главное отличие ТИСЭ в применении ручного бура с откидным плугом внизу.

Этот плуг применяется на конечной стадии бурения для образования подземного расширения.

ТИСЭ дает возможность собственноручно сделать столбчатый фундамент с повышенной несущей способностью, такой, что можно обустраивать строения не только из дерева и щитов, но и чего-либо потяжелее.

На видео представлена практика строительства по данной технологии.

Как бурятся скважины ТИСЭ

Специальный бур оснащен накопителем грунта и откидным плугом, который управляется шнуром. Бур уходит в грунт под воздействием собственного веса (10 кг), на него давить не нужно. Прямолинейность бурения достигается за счет стенок накопителя грунта, которые опираются на скважину.

Бурение скважины в 1,5 метра в крепком грунте – не более 1 часа. А образование расширения в нижней части – до получаса.

Бетонировка, создание столбов

После бурения на расчетную глубину (минимум на 0,15 метра ниже глубины промерзания) скважина армируется, затем ее подошва заполняется бетоном.
Армировка – 3 – 4 прута 10 – 14 мм диаметром связанных собой и загнутыми на концах – для связки с ростверком и армировки подошвы.

Столб скважины обсаживается рубероидом, таким образом обеспечивается скольжение пучащих почв зимой по телу опоры. Сама же опора остается неподвижной за счет подошвы находящейся ниже глубины промерзания.

Заполнение скважины бетоном выполняется в несколько этапов, с обязательной плотной утрамбовкой.

Бетон закладывается до уровня будущего ростверка. Этот уровень задается заранее с помощью колышков и шнура. На уклонах можно возводить ростверок ступеньчатым.

Ростверк – обычная технология

Над всеми опорами строится ростверок – железобетонная лента, на которую и будут опираться стены. При этом обязателен зазор между ростверком и грунтом не менее 0,15 метра, — для компенсации морозных колебаний почвы. Арматура ростверка связывается с армированием столбов.

Лента создается в деревянной опалубке по обычной технологии на подушке из утрамбованного песка. Зазор можно закрывать отмосткой на слое водостойкого утеплителя.

Сечение ростверка, его размеры, — только расчетные характеристики, индивидуальные для каждого домостроения.

Когда стоит применять

Как и для любого другого фундамента, для создания ТИСЭ требуется обязательно точный расчет в проектной документации, с предварительным взятием проб грунта.

Напомним, что глубина промерзания грунта (глина, суглинки) для района Москвы составляет около 1,5 метра, а в южных регионах – 0,6 – 1,0 метра

Но расчет глубины заложения фундаментов более сложен, учитываются еще и режим эксплуатации зданий, и тип фундамента, и уровень грунтовых вод, и характер грунта.

Подробней о фундаментах по этой технологии вы можете прочитать в книге «Универсальный фундамент. Технология ТИСЭ.» Яковлева Р.Н.

Столбчатый фундамент ТИСЭ своими руками

На этот раз речь пойдёт об одном из наиболее технологичных и простых в устройстве видов оснований для построек с небольшим весом. Мы расскажем, в чём преимущества фундамента ТИСЭ перед другими типами, где его применение наиболее актуально, а главное — как выполнить работы своими руками.





Что такое ТИСЭ и в чём его особенность



Фундамент ТИСЭ — это часть комплекса, позволяющая создать прочную и надёжную основу для последующего возведения здания кладкой малоразмерными элементами высотой до трёх этажей. При этом упор в строительстве такого фундамента сделан на ручной труд без применения средств механизации.

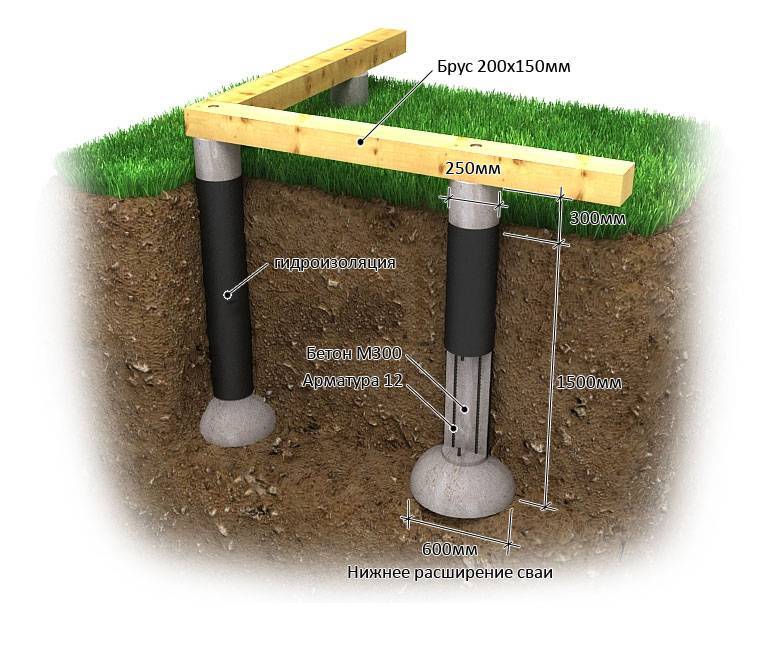

В структурном плане фундамент подобен свайному, но имеет меньшую глубину залегания за счёт расширителей в основании каждого столба. Благодаря гидрофобной оболочке бетонных свай исключается их насыщение влагой, то есть при пучении грунт не может порвать бетон — он попросту не примерзает к нему.

1 — гидроизоляция; 2 — арматура; 3 — бетон М350



При диаметре узкой части в 200 мм столб из пескобетона класса В25 обеспечит гарантированную прочность при нагрузке до 40 тонн. Этого более чем достаточно, учитывая площадь основания сваи в 0,8 м2, позволяющую надёжно опереть на столб 4–5 тонн даже при строительстве фундамента в слабом и влажном суглинке.





Применение ТИСЭ и миф о цокольных этажах



Конечно, фундамент ТИСЭ — вовсе не панацея, но эту технологию можно по праву назвать наименее затратной для строительства в условиях, где без усиленного основания вообще ничего не построить. К неблагоприятным условиям можно отнести пучинистые и водонасыщенные грунты, регионы с глубиной промерзания более полутора метров и участки, близкие к водоёмам.

ТИСЭ, однако, практически бесполезен на плывунах и в скальном грунте. Но незаменим для быстрой постройки небольших хозяйственных зданий и дачных домов каркасного типа. Из-за небольшого веса такие постройки не требуют от фундамента высокой несущей способности.

Существует мнение, что столбчатые фундаменты исключают возможность строительства цоколя или подвального помещения под домом. В стандартном представлении — возможно так и есть, но ведь и столбчатые фундаменты, и ТИСЭ, как их частную разновидность, нередко используют для стабилизации плитных оснований и увеличения несущей способности цоколя за счёт дополнительного опирания на более заглубленные, а, следовательно, более плотные слои грунта.

И оголовки столбов, и ростверк (плита), располагаются на дне общего котлована ниже глубины промерзания. Такой фундамент будет оптимален для зданий на монолитных железобетонных каркасах, характеризующихся значительным весом.





Бурение скважин земляным плугом ТИСЭ-Ф



Бур для изготовления скважин под сваи — это изделие, которое для правильного использования требует знания и понимания механики процессов, способствующих выемке грунта.

Сам шурф может быть проделан практически любым, в том числе и моторизованным буром диаметром не менее 250 мм. У ТИСЭ-Ф под эти задачи предусмотрены две наклонные режущие кромки, в нижней части которых расположено по паре зубьев, рыхлящих грунт. Обе режущие кромки расположены внутри кольцевого накопителя высотой 200 мм, способствующего быстрому удалению взрыхлённой массы.

Бурение начинается с откапывания по разметке приямков для более простого врезания бура в землю. С небольшим вертикальным нажимом бур проворачивается по часовой стрелке, через 2–3 полных оборота вынимается и чистится от земли. В среднем бурение двухметровой скважины занимает у одного человека 2,5 часа, у двоих около 40 минут.

Выборка расширения проводится после установки на бур плужка. За счет телескопического устройства штанги бура плуг прижат к её оси, пока бур находится в подвешенном состоянии. При давлении на рукоятки механизм отводит пластину в сторону, таким образом, на глубине постепенно «выгрызается» полость в форме полусферы.

Технология бурения скважины ТИСЭ: 1 — опалубка из доски; 2 — песок; 3 — арматурный каркас; 4 — бетон



Дальнейшая подготовка скважин заключается в установке гидроизолирующей обкладки. Для этих целей применим рубероид, хотя при возможности рекомендуется использовать листы ПЭТ или стекловолокно с битумной пропиткой. Трубы гидроизоляции подрезают ножом по общей секущей горизонтальной плоскости, в навершиях устанавливается квадратная опалубка, сбитая из 120 мм досок.





Армирование и заливка



Если вы устраиваете фундамент при высоком УГВ, перед заливкой каждой скважины в неё нужно опускать погружной шламовый насос до полного удаления жидкости. В этом хорошо помогает 20 см зумпф под расширением, где скапливаются остатки воды.

Для армирования сваи используется пенальная конструкция из четырех продольных стержней 12 мм арматуры с поперечной перевязкой хомутами через 40–45 см. В плане армирующий каркас имеет квадратное сечение со стороной 180 мм. Для фиксации арматуры точно по центру сваи на стержни с интервалом в метр надевают дистанционные 35 мм кольца.

Заливка происходит следующим образом: на дно скважины высыпается ведро крупного гравия или дорожного щебня. Устанавливается на место армирующий каркас: если поверх столбов планируется бетонный ростверк, хвосты арматуры выпускают над опалубкой сваи на 30–40 см.

Для заливки используется бетон класса 20–25. Наиболее подходящим с точки зрения уплотнения массы можно назвать пескобетон или бетон на гранитном отсеве с соотношением цемента марки 400 к наполнителю как 1:3,5.

После заливки бетона его нужно уплотнить штыреванием, а затем несколько раз погрузить в скважину вибратор. Верхний торец столба подравнивается мастерком, выступающую арматуру нужно сразу отмыть от цемента. Полную прочность сваи набирают как и любой бетон — за 28 дней, но уже спустя 100 часов возможно начало возведения надстроек, а бетонный ростверк можно и вовсе отливать в один день со столбами.





Ручное изготовление свай — преимущества и недостатки



Фундаменты ТИСЭ не произвели революцию — наливные сваи с расширением внедрились в стройку гораздо раньше. И есть ряд обстоятельств, когда предпочтение нужно отдать стандартному методу устройства такого фундамента без хитрых буровых приспособлений.

В самом начале мы заметили, что предел прочности столба гораздо выше опорной способности грунта даже при наличии расширения. Эту разницу можно использовать с пользой, если устраивать расширение вручную, и правильно его армировать, что позволит увеличить шаг установки свай до 3–4 метров.

Под такие столбы копаются колодцы 100х100 см, дно заливается на 150 мм с закладкой решёток из 14 мм прутьев арматуры в два слоя и закладными для армирования сваи. После этого строится опалубка — квадратный столб с просветом внутри 200х200 мм, расходящийся трапецией из фанеры в 35 см от основания. Так появляется возможность соорудить пропорциональное по прочности расширение, правильно армировать и гидроизолировать бетон, устроить подсыпку вокруг столбов материалом, не подверженным пучению.





Альтернативный способ заливки по ПЭТ-трубам



В заключение приведём аналогичный вариант исполнения такого фундамента, в котором используются некондиционные ПЭТ или широкие ПНД трубы. Способ особенно хорош при наличии минимальной механизации — бензобура или КБМ от местных коммунальных служб.

Скважина диаметром 400 мм отрывается на 50 см ниже глубины промерзания, на дно заливается 30 см бетона по песчаной подсыпке. В схватившийся, но не застывший бетон вставляются и выравниваются по уровню пластиковые трубы, выполняющие впоследствии роль опалубки, гидроизоляции и обсадной гильзы, препятствующей примерзанию грунта.

Диаметр труб должен быть не менее 200 мм, для легких бытовых построек допустимо использование стандартных 110 мм труб при шаге свай не более 1,6 метра. Заливать столбы нужно пескобетоном, штыревать его и усаживать вибрацией, а после загнать внутрь 3–4 прута 12 мм арматуры во всю длину сваи, не беспокоясь о защитных слоях.



http://www.rmnt.ru/ — сайт RMNT.ru



Фундамент ТИСЭ: технология строительства | Строительный портал

Затевая строительство собственного дома нельзя не учитывать особенности почвы в месте застройки. Существует такое понятие, как пучинистость грунта. Оно характеризует способность почвы менять объем при сезонных перепадах температуры. Показатели разнятся в зависимости от влажности грунта и разницы в температурах. Строительство обычного свайно-ленточного фундамента в данной ситуации не совсем оправдано, так как велик риск того, что опорные столбы будут вытолкнуты. А применение фундамента по ТИСЭ технологии позволяет избежать таких проблем. Столб с расширением внизу надежно укрепляется в грунте, и промерзающая земля не сможет оказать на него давления необходимой силы, чтобы он изменил свое положение. Это далеко не единственное его преимущество. В статье речь пойдет о том, как сделать фундамент ТИСЭ своими руками.

Содержание:

  1. Принцип выбора фундамента в зависимости от типа почвы
  2. Фундамент ТИСЭ
  3. Свайный фундамент тисэ
  4. Порядок проведения работ при строительстве фундамента по ТИСЭ технологии



Принцип выбора фундамента в зависимости от типа почвы

Мекозаглубленный фундамент (МЗФ) становится единственным доступным решением, если залегание грунтовых вод проходит слишком близко, а возможность их отведения или сооружение дренажа невозможны в силу различных обстоятельств. С его возведением появляется другая проблема: в течение всего холодного сезона сила морозного пучения будет приподнимать фундамент. А весной, после прогрева почвы, основание будет возвращаться на место, но с незначительными сдвигами. Такое явление не считается особо деструктивным для домов из дерева, но каменным строениям подобные смещения строго противопоказаны.

  • Учитывая вышесказанное, мелкозаглубленный фундамент хорошо применять на песчаных почвах. А если и устраивать его на грунтах, склонных к пучению, то только в случае, если планируемое строение не отличается большими габаритами и весом. Не обойтись при этом без армирования стен и самого фундамента.
  • Универсальный фундамент по технологии ТИСЭ  позволяет не учитывать описанные особенности почвы. Близкое залегание грунтовых вод и высокая степень пучения зимой не скажутся на прочностных характеристиках дома, возведенного на фундаменте этого типа.

Фундамент ТИСЭ

  • Индивидуальное строительство из любого материала требует качественного основания. Большинство существующих видов предполагают значительные денежные расходы, в то время как, бюджет зачастую бывает совершенно на них не рассчитан. Поэтому главными принципами стала цена (которая ниже аналогов в три-четыре раза) и безопасность для окружающей среды. При этом экономичность ничуть не сказалась на комфорте.
  • Датой «рождения» ленточного фундамента  ТИСЭ можно считать 90-е годы XX в. Тогда был разработан бур, позволяющий создать углубление под сваи с нижним расширением, а все затраты при установке сводились к минимуму. Расширение у основания столба в разы увеличивает его несущую способность и повышает сопротивляемость к разрушительной силе промерзающего грунта. Дальнейшее развитие технологии было ознаменовано тем, что разработчик предложил приподнять ростверк, связывающий сваи, на расстояние 10-15 см от земли. Это позволило освободить его от нагрузок, неизбежно оказываемых вспучившейся почвы.

Его надежность позволяет строить здания на разных типах грунта:

  • глина;
  • суглинок;
  • песчаные почвы;
  • супесь.

Определенное ограничение в его использовании накладывает только наличие на участке плывуна. Он не позволит создать качественную основу для закладывания свай.

Не играет роли и назначение постройки: дом, гараж, баня или сарай – для универсального фундамента ТИСЭ нет препятствий по этим параметрам, равно как и по используемому материалу. Строить можно из кирпича, пеноблоков, бруса – одинаковая устойчивость будет обеспечена в любом случае. Данная технология идеальна для малоэтажного частного строительства.

Свайный фундамент тисэ

  • У сваи есть одна особенность  – расширение внизу, равное 60 см. С появлением бура, способного выполнить необходимое углубление в грунте, процесс монтажа перестал считаться сложным и трудоемким. Наоборот, быстрота возведения стала одним из достоинств фундамента ТИСЭ.
  • Называть такие сваи инновационной разработкой было бы ошибкой. Столбы под фундамент, увеличивающиеся по радиусу в опорной части, известны строителям с середины XXVIII века. Другое дело, что увеличение скважины снизу достигалось не самыми удобными и безопасными способами от специальных насадок до применения взрывных работ.

Сделав необходимые расчеты фундамента ТИСЭ, можно приступать к его монтажу.

Фундамент тисэ технология бурения
  • Проще всего работы проводятся в песчаных грунтах. Глина и суглинок жестче, и тяжелее поддаются бурению. Но и значительного расширения твердая почва не потребует.
  • Бурение происходит на требуемую глубину, но опорная часть сваи должна целиком располагаться ниже уровня промерзания. Определенные сложности может создать попавшийся на пути камень значительных размеров. Тогда бур будет не в состоянии его пройти. В этом случае придется заняться устранением препятствия вручную.
  • Когда уровень залегания грунтовых вод невысок, проделанную скважину требуется сразу же залить бетоном, чтобы предотвратить обрушение.

  • Сам бур имеет несложную конструкцию, но она позволяет легко создать углубление необходимой формы и глубины. Элементы механизма:
    • вертикальная стойка с ручками;
    • откидной нож с тягой;
    • емкость для сбора грунта и резцами, расположенными на дне, для вхождения в почву.
  • Оператор начинает процесс бурения, который на первом этапе не отличается от привычного, а по достижении нужного уровня глубины откидывается нож. Он благодаря тяге продолжает выбирать грунт, который в свою очередь собирается в емкость и легко извлекается.

Среди распространенных моделей бура можно выделить ТИСЭ Ф300, Ф250 и Ф200. Цифры после буквенного обозначения показывают диаметр шурфа в мм.

Как правильно выполняется армирование

Усиления потребуют как само столбчатое основание, так и ростверк.

Придание прочности сваям

  • Назначение этой процедуры – не допустить разрушения расширенного основания и самой опоры в процессе замерзания и вспучивания грунта. Для армирования берется арматура диаметром 10 – 12 мм, сформированная в П-образные пруты. Они сверху соединяются проволокой.
  • Перед тем, как монтировать арматуру, ее обязательно очищают от загрязнений, проявлений коррозии и краски (если таковая имеется). Эту процедуру выполняют с помощью металлической щетки. Нужна она для того, чтобы остатки старого покрытия и грязь не препятствовали сцеплению прутов и раствора.

  • Для армирования подойдет любой длинномерный материал подходящего диаметра. Главное условие, чтобы он не имел полости. То есть, использование труб считается недопустимым, поскольку случайно попавшая внутрь нее жидкость во время морозов вызовет растрескивание арматуры, а следом и разрушение столба.
  • Когда проводится усиление самой сваи, нужно следить, чтобы армирующий материал проходил по центру, а не смещался к краям.

Принципы армирования ростверка

  • Диаметр применяемой для этой цели арматуры равен 10-14 мм. Это тот случай, когда больше не значит лучше. Нецелесообразность использования более толстого в обхвате материала объясняется тем, что он гораздо хуже включится в контакт с бетоном. Рассчитать количество прутьев можно в зависимости от их диаметра. Данные приведены в таблице.
Диаметр арматуры (мм) Количество прутьев (шт. )
14 4
12 6
10 8



  • Прут нарезается в длину таким образом, чтобы он не доставал пару сантиметров до поперечных сторон опалубки. При формировании Т-образных соединений и при создании углов элементы арматуры не требуют крепления между собой. Нарастить недостающий по длине прут достаточно просто: два куска просто кладутся внахлест.

Монтаж происходит следующим образом:

  • выполняется гидроизоляция опалубки;
  • на изоляционный слой с интервалом в 1 или 1,5 метра набрасываются «лепешки» из раствора. Они не должны быть большими, 5-6 см будет достаточно;
  • на сформированные «лепешки» укладывается нижний слой арматуры;
  • производится заливка бетоном, немного не доходя до края опалубки;
  • на раствор укладывается второй слой арматуры;
  • заливка завершается до самого верха.
Бетонирование свай

Некоторые затруднения возникнут, если уровень грунтовых вод достаточно высок. Как уже упоминалось, такая особенность потребует заливки раствором сразу же после проведения работы по бурению. В случае, когда быстро это сделать не удалось, или вода успела заполнить скважину, ее придется откачивать насосом или вычерпывать.

Заливка будет происходить поэтапно:

  • армируется расширение;
  • заливается широкий элемент сваи;
  • укрепляется сам столб;
  • устанавливается «рубашка» из рубероида;
  • окончательное бетонирование сваи.
Монтаж ростверка ТИСЭ

Завершающим этапом при создании фундамента по технологии ТИСЭ является ростверк. К его монтажу приступают после окончательного застывания свай (спустя примерно 3 дня). Его высота для домов из дерева или щитовых построек составляет 20 см, для кирпичного – 40 см. Ширина в любом случае рассчитывается по толщине стен. О необходимости подъема ростверка уже упоминалось выше. Конструктивных различий между ним и привычным «вкопанным» вариантом нет. Разница заключается лишь в уровне заложения. Такое «подвешенное состояние» обеспечивает преимущества фундамента по следующим показателям:

  • экономия на материалах для гидроизоляции. Можно выполнить все работы, обойдясь при этом пятью-шестью рулонами рубероида обычной ценовой категории;
  • подъем над уровнем земли не позволит фундаменту разломиться на почвах склонных к сезонной пучинистости;
  • такой «зазор» создает идеально вентилируемое пространство – прекрасное профилактическое средство против плесени, сырости и размножения грибков;
  • объем земляных работ сводится к минимуму.

Если строение располагается на участке с большим уклоном, то элемент будет ступенчатого вида, а небольшой подъем подразумевает ростверк с переменной высотой.

Этапы работ

  • Вначале площадь между сваями заполняется грунтом, шлаком или песком в уровень с бетонными основаниями. Ширина «насыпи» должна соответствовать толщине ленты фундамента с припуском на 200 мм. Все тщательно утрамбовывается. Поверх прокладывается рубероид или полиэтилен.

  • Опалубка выполняется с использованием кольев и обрезной доски. Материала потребуется немного больше, чем при сооружении опалубки по другой технологии, но данное условие нельзя считать существенным недостатком.
  • Желательно проводить процедуру цементирования в максимально сжатые сроки, не более двух дней. Предпочтительно все-таки уложиться с заливкой за день. Гладкого основания можно добиться, если застелить опалубку толем. Нельзя выполнять работы при отрицательных температурах.
  • Опалубка снимается на 22 день после заливки и из-под ростверка можно удалять насыпь. Балку можно покрыть слоем жидкой гидроизоляции. Если в дальнейшем имеются планы по возведению стен по технологии ТИСЭ, то покрывается вся поверхность ростверка кроме той, которая непосредственно будет контактировать со стеной.

Порядок проведения работ при строительстве фундамента по ТИСЭ технологии

Все действия укладываются в десять основных этапов

  • Потребуется разметить оси фундамента.
  • Обозначить места расположения свай.
  • Пробурить скважины.
  • Проложить гидроизоляцию стенок.
  • Установить заготовленные каркасы в скважины согласно технологии.
  • Произвести заливку столбов фундамента.
  • Наметить уровень будущего ростверка.
  • Смонтировать опалубку.
  • Создать гидроизоляционный слой стенок опалубки.
  • Выполнить армирование и заливку ростверка.

Фундамент тисэ видео

Индивидуальное строительство, как и любое другое преследует цели экономии средств без потери в качестве. Фундамент по технологии ТИСЭ, отвечая этим требованиям, еще и позволяет бережно относиться к природным ресурсам, а справиться с ним способен домашний умелец со средними навыками в строительстве. Затраты уже сведены к минимуму, поэтому строго не рекомендуется пытаться сэкономить на качестве бетона или армирующего материала. Достойное качество «сырья» позволит фундаменту прослужить не одному поколению жильцов дома.

Фундамент ТИСЭ. Технология ТИСЭ – описание, строительство. Фундамент ТИСЭ цена

Сегодня самый знаменитый и известный столбчатый фундамент – это фундамент по технологии ТИСЭ.

Немного об истории создания технологии ТИСЭ:
Индивидуальное строительство очень быстро развивается. Существует огромное количество строительных технологий, но они как стоят недешево. Что же делать, если доход не позволяет такой возможности? Дать ответ на этот вопрос может технология, которая обходится дешевле в три, а то и четыре раза. Кроме этого, она должна быть экологически безопасной и обеспечивать хороший комфорт.

В 90-х годах появилась на рынке строительства новая технология – Технология Индивидуального Строительства и Экологии (ТИСЭ). Для данной технологии разработан специальный бур. Благодаря этому буру, стало возможным пробурить сваи, имеющие нижнее расширение, у основания сваи, при небольших затратах. С этого и началось бурное развитее данной технологии. По результатам исследований, у свай, имеющих нижнее расширение, многократно увеличивается несущая способность. При промерзании и пучении зимой, грунт не выталкивает сваи ТИСЭ, в отличие от обычных свай. Также автору-разработчику технологии ТИСЭ, пришла очень хорошая идея, ростверк, который связывает свай, приподнять над землей на 10-15 см. Благодаря этому, ростверк не испытывает нагрузки, которые возникают при пучении грунта зимой.

Все это, позволило фундаменту, построенному по технологии ТИСЭ, стать самым доступным и при этом очень надежным. Он обеспечивает зданиям надежную опору, подходит ко многим грунтам (суглинок, глина, песок, супесь). Но если на вашем участке плывун, лучше отдать предпочтение другому фундаменту, в таких условиях сложно будет пробурить и качественно сформировать сваи ТИСЭ.

Технология ТИСЭ в 1997 году награждена Золотой медалью ВВЦ.

Фундамент по технологии ТИСЭ подходит для любых строений – дом, сарай или гараж. Строения могут быть выполнены как из дерева, бруса, так и из пеноблока, кирпича.

Фундамент ТИСЭ — особенности

Главная особенность фундамента по технологии ТИСЭ, это расширение основания столба диаметром 60 см. Расширение увеличивает и улучшает площадь опоры, а также способствует сопротивлению выпучивания сваи силами грунта. Раньше фундамент с расширением основания столбов строили очень редко, поскольку процесс расширения был сложен и трудоемок. Но благодаря появившемуся буру ТИСЭ ситуация весьма упростилась, и задача по расширению была запросто решена.

Преимущества фундамента по технологии ТИСЭ – это быстрое построение и надежность. И еще один важный плюс в пользу фундамента ТИСЭ, является его привлекательная цена.

Бывают такие ситуации, когда данный фундамент построить просто невозможно. Но это бывает крайне редко.

Бурение свай ТИСЭ

Бурение осуществляется специальным буром ТИСЭ на глубину промерзания. Если в грунте встречаются камни больших размеров, то могут возникнуть некоторые проблемы. Бур с ними справиться не сможет, и придется доставать из скважины вручную. При высоком уровне грунтовых вод надо выбуренную скважину тут же заливать бетоном. В противном случае, вода может вызвать обрушение грунта. Бурение на песчаном грунте выполняется значительно быстрее, в отличии от суглинках или глине.

Расширение основания скважины зависит от грунта – чем жесте грунт, тем сложнее сделать расширение. На жестком грунте большое расширение основания делать необязательно, ведь несущая способность столба и так велика.

Армирование фундамента по технологии ТИСЭ

Армирование свай ТИСЭ

Это важная обязательная работа. Ее главное назначение – предотвратить разрыв расширенной опоры от самого столба в результате действия на них пучинистого грунта. Обычно используют арматуру диаметром 10-12 мм. Армирование выполняется прутами, согнутыми «буквой П». наверху они связываются проволокой.

Арматуру можно заменить любым длинномерным материалом. Но использовать в этом деле трубы совсем не приветствуется. Вода может попасть внутрь трубы и, когда ударят морозы, образовать трещину, а в дальнейшем разрушит структуру столба.

Очень важно использовать в строительстве чистую арматуру. Ржавчина, грязь, краска помешает сцеплению арматуры с бетоном. Поэтому перед постройкой лучше очистить ее с помощью стальной щетки.

Когда дом помещается на фундамент, то арматура выпадает из работы. Это происходит потому, что растяжение исчезает. Только вот совсем игнорировать арматуру не надо. Она незаменима, чтобы столб не соскочил от сжатия. Еще важно, чтобы при армировании столбов арматура находилась в центре бетона, как можно дальше от боковой поверхности.

Для ростверка используют арматуру диаметром — 10-14 см.

Армирование ростверка ТИСЭ

Армирование ростверка ТИСЭ выполняют арматурой 10-14 мм диаметра. Слишком большого диаметра использовать не целесообразно, так как она хуже включается с бетоном в работу. Количество прутьев арматуры на фундамент зависит от ее диаметра.

Таким образом:

10мм – 8шт

12мм – 6шт

14мм – 4шт

При армировании рассчитывают длину арматуры так, чтобы она в углах до поперечных стен опалубки не доходила на пару сантиметров. В «Т»- образных соединениях и углах арматура при пересечении между собой не крепится между собой. Если не хватает длины арматуры на всю стену фундамента, то делается перехлест одного прутка арматуры на другой.

При армировании нижний слой арматуры выкладывается на небольшие лепешки 5-6см бетона, которые набрасываются на гидроизоляцию опалубки. Бетонные лепешки набрасываются через расстояние 1-1,5 метра.

После укладки нижнего слоя арматуры все заливается бетоном. В самом завершении заливки бетона, сверху на раствор кладутся верхние прутья арматуры и завершается под края все бетоном.

Бетонирование свай ТИСЭ

Трудности бетонирования столбов появляются при высоком уровне грунтовых вод. Как мы уже говорили, тут надо заливать бетон сразу после бурения. Если же все-таки залить сразу не получилось или вода очень быстро подступила, то воду можно вычерпать или выкачать насосом. Сначала в пробуренную скважину устанавливают арматуру и заливают расширение. Только потом рубашку и заливку самого столба.

Строительство ростверка фундамента ТИСЭ

Ростверк – это последний этап в строительстве фундамента ТИСЭ. Под ростверком должен зазор 10-15 см. Если такого зазора нет, то при морозах пучинистый грунт может приподнять ленту и даже разорвать саму ленту или опору, так как опора будет препятствовать.

Для деревянного или щитового дома подойдет высота ростверка 40 см. этого будет достаточно для изгибной жесткости. Ширина же определятся по стенам. Каменному дому высота – 20 см, ширина – по толщине стен.

Если на участке большой уклон, то ростверк примет ступенчатый вид. При небольшом уклоне – ростверк переменной высоты.

Опалубку делают из обрезных досок и кольев.

Бетонируют не более двух дней. Но желательно ростверк залить за один день. Чтобы бока фундамента получились более гладкими, можно опалубку закрыть толем или пергамином. При отрицательной температуре бетонировать крайне не рекомендуется.

Вы сделаете правильный выбор, если выберете технологию ТИСЭ. Она позволит сэкономить ваши деньги и время. А гарантию качества технология ТИСЭ обеспечит.

Приливные стойки для TOPEX

Приливные стойки для TOPEX

Приливные стойки для TOPEX

Доктор Гэри Т. Митчум
Департамент океанографии
1000 Pope Road, MSB 307
Гавайский университет в Маноа
Гонолулу, Гавайи 96822 США

электронная почта: [email protected]

Недавно Nerem (1995a,b) сообщил об оценке изменения среднего глобального уровня моря, которая была рассчитано по альтиметрическим высотам поверхности моря, измеренным прибором TOPEX/POSEIDON (T/P) спутник.Использование альтиметров для измерения глобальной средней скорости повышения уровня моря является захватывающее приложение, потому что почти глобальное покрытие, обеспечиваемое спутниками, позволяет избежать некоторых неоднозначность из-за неравномерности пространственного опробования поверхности океана мареографами. В принцип, вычисляя истинное глобальное среднее значение морской поверхности в почти синоптическое время масштабах, высотомер избегает осложнений из-за перераспределения массы в океане, т.к. в отличие от истинного изменения громкости.

Нерем обнаружил, что тренд уровня моря примерно за первые 2 года миссии T/P было 3.8 (0,8) мм/год. Число в скобках представляет собой планку погрешности в одно стандартное отклонение; это в оставшейся части этого документа будет использоваться соглашение об отчетных ставках. Нерем очки из того, что среднее изменение уровня моря за этот период значительно больше принятого фоновая скорость изменения уровня моря 1,8 (0,1) мм/год (Douglas, 1991), но предупреждает, что это нельзя предполагать, что это указывает на ускорение темпов повышения уровня моря. Он указывает на возможность того, что эта скорость представляет собой межгодовое колебание, и он также показывает, что среднее изменение уровня моря коррелирует с глобальной средней температурой поверхности моря (SST).

Однако для целей настоящей заметки более важным является тот факт, что скорость Nerem котировки получены после применения поправки на скорость дрейфа альтиметра TOPEX. С большинство высот, полученных T/P, взяты из высотомера TOPEX, оценка тренда должна правильнее считать, что это связано с прибором TOPEX, который, как известно, дрейфует (Хейн и др., 1994). Скорость дрейфа, определенная Hayne et al. из внутренней калибровки на борту спутника, и Нерем принял значение 2.8 мм/год. Обсуждение дрифта ставка для высот TOPEX является основным пунктом этой статьи.

Конечно, внутренняя калибровка — не единственная оценка дрейфа TOPEX. ставка. Оценки выполняются на калибровочной платформе Harvest (Christensen et al., 1995). над Великими озерами (Morris and Gill, 1995) и при сравнении с POSEIDON высотомер (LeTraon, личное сообщение). Кроме того, оценка также производится на месте. сеть мареографов (Mitchum, 1995), и именно на этой последней оценке я сосредоточусь сейчас.Но сначала следует отметить, что все эти стратегии оценки имеют одно ключевое преимущество. над внутренней калибровкой. В частности, все они измеряют дрейф в итоговом TOPEX. измерения высоты, а не только для самого прибора. Например, если один из поправки на окружающую среду, применяемые к высотам TOPEX, должны были систематически дрейфовать, эти последние оценки должны показать это; внутренняя калибровка не будет.

Идея использования мареографов для мониторинга низкочастотных дрейфов высотомеров обсуждалась количество лет назад Wyrtki and Mitchum (1990).Их анализ по данным GEOSAT, был мотивирован потенциальным дрейфом из-за ошибок орбиты, что не так важно для Т/П. Однако основная идея по-прежнему применима, и пример приложения к T/P, которое было предшественник настоящей работы, был дан Mitchum (1995). Идея состоит просто в том, что мареографы обеспечивают независимое измерение изменений высоты морской поверхности, и различия между идеальными мареографами и идеальными альтиметрическими высотами не должны иметь существенного значения. значительный тренд в длительных временных и пространственных масштабах. Интересно отметить, что существует очень убедительный аналог с использованием приливных шестов для контроля дрейфа мареографов. Приливный столб измерения, хотя обычно шумные, могут использоваться в течение достаточно длительных периодов времени, чтобы проверить стабильность измерений мареографа. Измерения полюса прилива ценны для этой цели, потому что они независимы, а также потому, что они из гораздо более простого система измерения, которая с меньшей вероятностью будет дрейфовать, чем механическая система мареографа.От по аналогии, мареографы не зависят от альтиметрических измерений и относительно просты, по крайней мере, по сравнению с альтиметрическими приборами. Отсюда возникает мысль, что мареографы могут использоваться в качестве «приливных полюсов» для TOPEX.

Данные мареографов, используемые в этом исследовании, были выбраны со станций, доступных через Центр уровня моря WOCE «Быстрая доставка» (Митчем, 1990 г.). Временные ряды со 101 станции были изучены, а данные ближайших 4 проходов альтиметра TOPEX использованы для построить независимые временные ряды альтиметра за вычетом разностей мареографов. Время серии были подвергнуты ряду скрининговых испытаний; например, требуется не менее 50 проходов TOPEX при наличии достоверных данных набор был ограничен 200 сериями из 76 станций. Детали выбора критерии будут описаны в рукописи, которая в настоящее время находится в стадии подготовки, так что только краткое резюме приведено здесь. Во-первых, очень шумная серия, что привело к плохо определяемому дрейфу. оценки были отклонены. Кроме того, мареографы с нереалистичной сезонной изменчивостью, скорее всего, из-за к стоку пресной воды, а очевидные проблемы с движением суши были отклонены.Чистый результат таков, что 144 серии с 54 станций (Рисунок 1) использовались в анализах.

Данные из этих 144 серий были впервые использованы для воспроизведения простого индекса, предложенного Митчем (1995). Результат показан в (Фигура 2), и оценка дрейфа TOPEX, которая включая дрейф, измеренный внутренней калибровкой, составляет 4,7 (1,2) мм/год. Проблема Однако при использовании этого метода всем временным рядам и станциям присваивается одинаковый вес. Идеально, хотелось бы придать больший вес станциям, где дрейф определен лучше.На с другой стороны, следует также уменьшить вес станций, которые расположены достаточно близко друг к другу, чтобы они нельзя считать статистически независимыми.

Следующий подход позволил применить эти соображения. Во-первых, каждый временной ряд присвоен весовой коэффициент, который необходимо определить. Далее дисперсия дрейфа оценка вычислялась как функция (неизвестных) весов, и эта дисперсия затем минимизируется за счет соответствующего выбора весов. Эту задачу минимизации можно поставить как стандартная задача квадратичного программирования и решается с помощью легкодоступных подпрограмм.То Требуемый ввод — функция пространственной корреляции, которая была оценена путем подгонки к данным самих себя. Опять же, подробности этой процедуры будут описаны в статье, на которую ссылаются. ранее. Результатом этого расчета является оценка скорости дрейфа 5,4 (1,0) мм/год. Эта ставка несколько больше, чем значение из оригинальной методики, но разница не статистически значимый. Однако в любом случае расчетная скорость дрейфа значительно больше. чем результат внутренней калибровки 2.8 мм/год принят Nerem.

Принимая скорость дрейфа, определенную мареографами, равной 5,4 (1,0) мм/год, и вычитая скорость внутренней калибровки 2,8 мм/год оставляет 2,6 (1,0) мм/год неучтенного дрейфа для и может быть вызвано другими причинами, такими как поправки на окружающую среду. Если мы предположим для момент, когда оценка дрейфа мареографа является правильной для всей системы TOPEX, тогда тренд среднего уровня моря, рассчитанный Неремом, становится равным 1,3 (1,3) мм/год, что не соответствует значительно отличается от фоновой скорости 1.8 мм/год упоминалось ранее. Это также Интересно предположить, что дополнительные 2,6 мм/год дрейфа могут быть источником корреляция с глобально усредненной ТПМ, о которой сообщает Nerem, а не с какой-либо истинной тенденцией в океане объем. Один из сценариев, который подходит для этого, состоит в том, что одна из экологических поправок немного отличается, а также коррелирует с SST. Очевидным виновником будет мокрый тропосферная или водяная коррекция. Конечно, нет никакого способа определить, является ли это случае с настоящими данными.Это предположение задумано, скорее, как просто альтернативное гипотеза корреляции с SST.

Источник дополнительного дрейфа, оцененного по мареографам, по сравнению с внутренним калибровка, в настоящее время неизвестна. Вполне возможно, что существует систематическая предвзятость в анализ мареографа, который будет учитывать большую оценку дрейфа. Кажется вероятным, однако, что эти вопросы могут быть решены в ближайшие год-два, а средний уровень моря тенденция будет определена лучше, чем 1 мм/год, с данными всего за несколько лет от высоких качественные альтиметрические данные.Последствия этого для мониторинга изменений объема океана следующие: и очевидным, и захватывающим.

Каталожные номера

Кристенсен, Э.Дж. и 14 других, Калибровка TOPEX/POSEIDON на платформе Harvest, J. Геофиз. рез., 99, 24465-24486, 1995.

Дуглас, Британская Колумбия, Глобальное повышение уровня моря, J. Geophys. Рез., 96, 6981-6992, 1991.

Хейн, Г.С., С.В. Хэнкок III и К.Л. Purdy, оценки стабильности дальности высотомера TOPEX из данных режима калибровки, TOPEX/POSEIDON Research News, 3, 18-20, JPL410-42, 1994.

Митчем, Г., WOCE США поддерживает сбор данных о глобальном уровне моря, WOCE Notes, 2(6), 10- 12, Техасский университет A&M, Колледж-Стейшн, Техас, 1990 г.

Митчем Г., Сравнение высоты поверхности моря TOPEX и уровня моря с помощью мареографа, Дж. Геофиз. рез., 99, 24541-24553, 1995.

Моррис, К.С. и С.К. Гилл, Оценка системы альтиметра TOPEX/POSEIDON над Великие озера, J. ​​Geophys. рез., 99, 24527-24540, 1995.

Нерем, Р.С., Глобальные колебания среднего уровня моря по данным альтиметра TOPEX/POSEIDON, Наука, 268, 708-710, 1995а.

Нерем, Р.С., Измерение колебаний среднего глобального уровня моря с использованием альтиметра TOPEX/POSEIDON. данные, J. Geophys. Рез., в печати, 1995б.

Выртки, К. и Г.Т. Митчем, Межгодовые различия высотомеров Geosat и моря. уровень: важность данных. Дж. Геофиз. рез., 95, 2969-2975, 1990.

Подписи к рисункам

Рисунок 1: Расположение мареографов, используемых в этом исследовании.

Рисунок 2: Оценка дрейфа TOPEX с использованием метода, предложенного Митчем (1995).За каждый 10-дневный цикл повторения, разница между TOPEX и высотой мареографа для всех доступные проходы (максимум 4) усреднялись на каждой из 54 станций. Медиана Затем вычисляли значения se 54 для оценки усредненной за цикл разницы. Полученное время Затем ряд (сплошные кружки) был подогнан к линейному тренду (сплошная линия) и стандартному отклонению тренд вычислялся в предположении, что остатки не коррелированы. Это предположение было поддерживается тестом прогонов, который не обнаружил значительной последовательной корреляции в остаточном времени ряд.

Информация о приливных бассейнах Laguna Beach

Посещение наших охраняемых приливных бассейнов Laguna Beach – это веселый и информативный способ для всех узнать о морской жизни, а также об охране океана.

Лучшие пляжи для изучения приливных бассейнов:

В отличие от соседних городов на севере и юге, Лагуна-Бич известен своими впечатляющими бассейнами приливов и отливов. Эти особые экосистемы в Лагуна-Бич являются частью нашей охраняемой морской среды и поэтому процветают, поскольку они защищены от рыбной ловли, прикосновения или добычи.

Что такое приливный бассейн?

Приливные бассейны находятся в приливных зонах, где океан встречается с сушей: от крутых скалистых уступов до длинных пологих песчаных пляжей. Эти образования создают изолированные карманы с морской водой, заполненные разнообразными обитателями океана, уникально адаптированными к среде приливных бассейнов. (источник )

Каких животных можно найти в бассейне с приливом?

Приливные бассейны Лагуна-Бич являются домом для удивительного множества подводных морских обитателей, включая осьминогов, улиток, морских слизней, блюдечек, ракушек, морских огурцов, мидий, анемонов, морских ежей, морских звезд, ракообразных (включая крабов-отшельников и другие виды), ламинарию. , морские водоросли и мелкие рыбы, такие как морские собачки, бычки и бычки.

Над поверхностью воды приливные заводи также являются важной средой обитания для болотных птиц, таких как цапли и белые цапли, которые питаются содержащимися в них морскими обитателями. (источник)

Во время экстремальных отливов, которые происходят в зимние месяцы (ноябрь-март), еще больше водных обитателей можно увидеть дальше от берега в нижних зонах. Взгляните на таких существ, как морское ушко, хитон, лобстер и мурена. (источник)

Когда можно посмотреть приливные бассейны?

Приливы и отливы происходят дважды каждые 24 часа 50 минут (из-за гравитационных сил, действующих на Землю со стороны Луны) — обычно рано утром и вечером.Точно так же, как время восхода и захода солнца меняется день ото дня в течение года. (источник)

Лучший способ определить отлив — использовать карту приливов или график приливов, подобный опубликованному TidesChart, или проверить последние данные со станции NOAA на острове Санта-Каталина.

Что такое морской охраняемый район (MPA)?

 Морской заповедник или охраняемый МОР – это особо охраняемый тип МОР, в котором удаление или уничтожение природных или культурных ресурсов запрещено. Морские заповедники редки в Соединенных Штатах, около 3 процентов U.С. воды в этих запретных районах. Заповедники защищают целые экосистемы, позволяя им вернуться к более естественному и сбалансированному состоянию. ( источник )

Как лучше всего взаимодействовать с окружающей средой при плавании

Несмотря на их способность адаптироваться, жизнь здесь, в приливных заводях, подвержена влиянию человека. За последние несколько десятилетий численность многих местных видов серьезно сократилась, а некоторые, например, черные морские ушки, находятся на грани исчезновения. Исследование приливных бассейнов должно осуществляться безопасно и ответственно.

Сбор, вытаптывание и преследование этих видов оказывает огромное влияние на выживание этих особенных морских существ и сохранение этой уникальной среды обитания. ( источник )

Правила, которым нужно следовать при плавании:

  • Наблюдать
  • Помните о приливе
  • НЕ прикасаться
  • НЕ брать

Информация о приливном бассейне Laguna Beach

От глубоких уединенных бассейнов в Тысяче ступеней до легкодоступного скального шельфа в заливе Полумесяца — в городе полно морских обитателей, которые только и ждут, чтобы вы их исследовали.Анемоны, раки-отшельники, морские звезды — целый мир находится прямо под поверхностью воды.

Посещайте различные бассейны во время отлива и следите за волнами – попадание в скалы с разбивающимися волнами может быть опасным. Также стоит отметить, что с пляжей Лагуны нельзя ничего брать, так как это морская охраняемая территория. Это приключение, в котором вы уйдете с воспоминаниями и ничего не оставите после себя.

Если вы ищете легкодоступные пляжи с приливными бассейнами, на пляжах Полумесяца, Дайвера и Рокпайла есть чем удивить вас. Для новичков или тех, кто хочет получить дополнительную информацию, бассейны на Мейн-Бич и Острове Сокровищ легко доступны и часто есть под рукой инструкторы, которые помогут вам в исследовании.

Узнайте больше о наших приливных бассейнах

лучших пляжей для купания приливов в округе Монтерей, Калифорния

Познакомьтесь с маленькими чудесами природы и морскими обитателями в одном из многочисленных приливных бассейнов вдоль береговой линии округа Монтерей. Легкий доступ приглашает детей и взрослых внимательно изучить местную дикую природу, включая крабов, морских ушек, мидий, морских анемонов, морских звезд, а если вам повезет, вы даже можете увидеть неуловимого осьминога.

Приливные бассейны лучше всего делать во время отливов, но вы почти всегда можете найти что-то интересное круглый год. Важно наслаждаться дикой природой, не нарушая при этом их естественную среду, и не забывать соблюдать осторожность во время прилива. Некоторые камни могут быть скользкими, если они все еще мокрые, поэтому носите прочную обувь, которая может цепляться за скалистые берега, и всегда следите за приближающимися волнами. Самое главное, жизненно важно защищать окружающую среду и помнить, что во всех приливных бассейнах округа Монтерей действует политика «абсолютного запрета».

Вот наш список лучших мест для купания в бассейне. Следите за множеством моллюсков, рыб и ракообразных, и, что самое главное, это бесплатно!

Государственный пляж Асиломар

Pacific Grove — горячая точка, когда дело доходит до приливов и отливов. Скалистые пляжи Asilomar State Beach предлагают идеальную среду обитания для более мелких обитателей океана, включая морских анемонов, морских ежей и морских ежей. Район вдоль Сансет Драйв особенно процветает.

Пойнт Пинос

Не позволяйте прекрасным видам поля для гольфа Pacific Grove Golf Links и маяка Point Pinos отвлечь вас от драгоценных камней прямо под поверхностью океана. Мыс Пинос в Пасифик-Гроув, также известный как Большой приливный бассейн, является одним из самых густонаселенных мест обитания приливных бассейнов в мире и виден даже во время приливов.

Государственный заповедник Пойнт-Лобос

Государственный заповедник Пойнт-Лобос является не только одним из величайших мест встречи суши и моря, но и прекрасным местом для приливных бассейнов.Уэстон-Бич, расположенный к западу и немного южнее от главного входа в Пойнт-Лобос, исключительно хорош для охраняемых бассейнов. Кроме того, у вас отличные шансы увидеть пару выдр!

Макаби Бич

После осмотра каланов, акул и медуз в Аквариуме Монтерей-Бей отправляйтесь на пляж Макаби под площадью Стейнбек Плаза на Консервном ряду для более захватывающей встречи. Хорошо защищенный пляж также является отличным местом для сбора морского стекла.

Пляж Лаверс-Пойнт

Этот популярный пляж Пасифик-Гроув буквально кишит слизистыми и жуткими тварями.Зубчатые скалы возле береговой линии Лаверс-Пойнт создают идеальное место для маленьких крабов, мидий и большого количества водорослей!

17-мильный проезд

Среди различных полей для гольфа и особняков знаменитостей вдоль 17-мильной дороги в Пеббл-Бич находятся одни из лучших приливных бассейнов, которые может предложить Национальный морской заповедник Монтерей-Бей. Мелкие и скалистые берега полны существ, ожидающих своего открытия. Имейте в виду, что за вход в Пеббл-Бич взимается плата в размере 10,50 долларов США (только наличными).

Компания по производству пользовательских флагов — Производитель флагов — AGAS Mfg —

Мы предлагаем широкий выбор нестандартных флагов, включая автомобильные флаги , печатные флаги, флаги на палках и любые другие изготовленные на заказ флаги или баннеры, которые вы можете себе представить.

Если вы занимаетесь рекламой, сбором средств или празднованием какого-либо события, позвольте компании AGAS Mfg помочь вам выделить ваше мероприятие с помощью флага или баннера собственного дизайна. Мы предлагаем широкий выбор персонализированных флагов, включая рекламные флаги, флаги с цифровой печатью, флаги с трафаретной сублимацией, печатные флаги, автомобильные флаги, растяжки, флаги на палках и многое другое!

Позвольте нам помочь вам воплотить идею вашего флага в реальность уже сегодня.

Чтобы заказать пользовательские баннеры, перейдите на наш веб-сайт баннеров: www.custombanners.com.

Чтобы подписаться на нашу рассылку, нажмите кнопку ниже:

Свяжитесь с нами сейчас! Напишите нам: [email protected]

Или нажмите кнопку ниже, чтобы пообщаться в чате с одним из наших представителей!

У AGAS Mfg Inc есть графические дизайнеры, которые помогут вам разработать любой флаг или баннер, который идеально подходит для вашего случая или рекламной акции. У нас есть тысячи вариантов на выбор, включая различные размеры флагов, формы, ткани и методы печати, чтобы сделать именно тот флаг, который вам нужен.

ВАШ ИНДИВИДУАЛЬНЫЙ ФЛАГ ЖДЕТ ВАС!

Не стесняйтесь спрашивать о широком ассортименте уникальных флагов и баннеров! Наши графические дизайнеры, работающие полный рабочий день, помогут вам воссоздать логотип или создать флаг с нуля. Если у вас есть какие-либо вопросы о наших продуктах или процессах, или если вы хотите получить коммерческое предложение, свяжитесь с нами по телефону: 866-269-3524, факсу: 212-202-4830.
Свяжитесь с нами сейчас! Напишите нам: [email protected]

Индивидуальные флаги с цифровой печатью дают вам возможность гибкого заказа небольшого количества флагов с вашим собственным дизайном.Для флагов с цифровой печатью нет минимума, поэтому вы можете напечатать 1 флаг для своего дома, 10 флагов для бейсбольной команды или 100 флагов для сбора средств. Цифровая печать также воспроизводит очень сложную и красочную графику четко и ярко. Без дополнительной платы за тираж вы можете напечатать любой рисунок на своем флаге или баннере.

AGAS Mfg предлагает различные размеры и материалы для ваших флагов и баннеров с цифровой печатью. Меньшие флаги, такие как флаги размером от 12 дюймов на 18 дюймов до 2 футов на 3 фута, отлично подходят для вашего дома, лодки или тележки для гольфа.Большие флаги размером 3’x5’ или 5’x8’ идеально подходят для наружных флагштоков. Нет ограничений или ограничений на размеры флагов. Мы можем сделать вам любой размер, который вам нужен. Чтобы узнать цены на флаги нестандартных размеров, свяжитесь с одним из наших опытных торговых представителей.

При выборе материала флага важно определить, для чего флаг будет использоваться в первую очередь. Внутренние материалы, такие как экономичный полиэстер или шелковый полиэстер, идеально подходят для внутренних дисплеев. Трикотажный полиэстер и нейлон — это более прочные ткани для наружного применения, специально разработанные для того, чтобы противостоять износу, связанному с использованием на открытом воздухе.Трикотажный полиэстер особенно хорош для применения в условиях сильного ветра и окружающей среды.

Наш опытный торговый персонал поможет вам выбрать размер, материал и отделку, которые идеально подходят для вашего флага. Наша талантливая команда графического дизайна может помочь вам создать свой флаг, чтобы вы получили именно тот флаг, который вам нужен.

Независимо от того, хотите ли вы создать индивидуальный подарок или несколько нестандартных флагов, чтобы продемонстрировать гордость вашей команды, AGAS — производитель нестандартных флагов для вас.

Свяжитесь с нами сегодня для получения дополнительной информации, предложения или размещения заказа.

Телефон-1-866-Любой-Флаг (269-3524)

Электронная почта: [email protected]

AGAS. Mfg., 2701 E. Tioga, Philadelphia, PA 19134 Тел.: 1-866-269-3524 Факс: 215-689-4091 Все права защищены © 2010

Как бы выглядел мир, если бы весь лед растаял

Эта история опубликована в сентябрьском номере журнала National Geographic за 2013 год.

Карты здесь показывают мир таким, какой он есть сейчас, с одним лишь отличием: весь лед на суше растаял и стекал в море, поднимая его на 216 футов и создавая новые береговые линии для наших континентов и внутренних морей.

На Земле более пяти миллионов кубических миль льда, и некоторые ученые говорят, что потребуется более 5000 лет, чтобы полностью его растопить. Если мы продолжим добавлять углерод в атмосферу, мы, скорее всего, создадим свободную ото льда планету со средней температурой 80 градусов по Фаренгейту вместо нынешних 58.

Северная Америка

Все побережье Атлантического океана исчезнет вместе с Флоридой и побережьем Мексиканского залива. В Калифорнии холмы Сан-Франциско превратились бы в группу островов, а Центральная долина — в гигантский залив.Калифорнийский залив будет простираться на север за широту Сан-Диего — не то чтобы там был Сан-Диего.

Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

На фото видно, как Национальный парк Глейшер тает.

Южная Америка

Бассейн Амазонки на севере и бассейн реки Парагвай на юге станут заливами Атлантического океана, уничтожив Буэнос-Айрес, побережье Уругвая и большую часть Парагвая. Горные участки сохранятся вдоль побережья Карибского моря и в Центральной Америке.

Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

Африка

По сравнению с другими континентами, Африка потеряет меньше своей земли в результате окончательной катастрофы уровня моря, но повышение температуры Земли может сделать большую ее часть непригодной для жизни. В Египте Александрия и Каир будут затоплены вторгшимся Средиземным морем.

Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

Европа

Лондон? Воспоминание. Венеция? Освоен Адриатическим морем.Через тысячи лет, в этом катастрофическом сценарии, Нидерланды уже давно сдались морю, и большая часть Дании тоже исчезнет. Между тем расширяющиеся воды Средиземного моря также наполнят Черное и Каспийское моря.

Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

Азия

Земля, населенная сейчас 600 миллионами китайцев, будет затоплена, как и весь Бангладеш с населением 160 миллионов человек и большая часть прибрежной Индии.Из-за затопления дельты Меконга Кардамоновые горы Камбоджи превратились в остров.

Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

Австралия

Преимущественно пустынный континент получит новое внутреннее море, но потеряет большую часть узкой прибрежной полосы, где сейчас живут четверо из пяти австралийцев.

Пожалуйста, соблюдайте авторские права. Несанкционированное использование запрещено.

Антарктида

Восточная Антарктида: Ледяной щит Восточной Антарктиды настолько велик — он содержит четыре пятых всего льда на Земле — что может показаться, что его нельзя растопить.Он пережил более ранние теплые периоды без изменений. В последнее время он, кажется, немного сгущается — из-за глобального потепления. Более теплая атмосфера содержит больше водяного пара, который выпадает в виде снега в Восточной Антарктиде. Но даже этот бегемот вряд ли переживет возвращение к эоценовому климату.

Западная Антарктида: Подобно гренландскому ледяному щиту, западно-антарктический ледяной щит, по-видимому, был намного меньше в более ранние теплые периоды. Он уязвим, потому что большая его часть находится на скале ниже уровня моря.Нагревающийся океан подтапливает сам плавучий ледяной щит снизу, заставляя его разрушаться. С 1992 года его чистые потери составляют в среднем 65 миллионов метрических тонн льда в год.

Все карты ДЖЕЙСОНА ТРИТА, МЭТЬЮ ТВОМБЛИ, ВЕБ БАРР, МЭГГИ СМИТ, СОТРУДНИКИ NGM. ИСКУССТВО: KEES VEENENBOS.

ИСТОЧНИКИ: PHILIPPE HUYBRECHTS, VRIJE UNIVERSITEIT BRUSSEL; РИЧАРД С. УИЛЬЯМС МЛАДШИЙ, ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ВУДС ХОУЛ; ДЖЕЙМС С. ЗАЧОС, КАЛИФОРНСКИЙ УНИВЕРСИТЕТ, САНТА-КРУЗ; Геологическая служба США; NOAA, ETOPO1 BEDROCK, 1 ARC-MINUTE GLOBAL RELIEF MODEL АВТОРСКИЕ ПРАВА © СЕНТЯБРЬ 2013 г. НАЦИОНАЛЬНОЕ ГЕОГРАФИЧЕСКОЕ ОБЩЕСТВО

Пожалуйста, соблюдайте авторские права.Несанкционированное использование запрещено.

Посмотрите на экстремальные изменения вблизи Антарктического полуострова.

Что такое приливный бассейн?

Приливные бассейны находятся в приливных зонах, где океан встречается с сушей: от крутых скалистых уступов до длинных пологих песчаных пляжей и обширных илистых отмелей.

Насадки для приливных бассейнов
  • Лучшее время для посещения приливных бассейнов — во время отлива.
  • Возьмите с собой сумку, чтобы собирать на пляже пластиковый, бумажный, стеклянный или металлический мусор.
  • Найдите точки опоры на голых скалах, которые менее скользкие, чем те, которые колонизированы водорослями и другими чувствительными морскими обитателями.
  • Если вы заглянете под камень, верните его туда, где вы его нашли. Оставьте животных и растения в покое.
  • Не собирать литоральные виды. Это незаконно во многих регионах.

Образовавшиеся во впадинах вдоль береговой линии скалистых берегов приливные бассейны заполняются морской водой, которая задерживается во время отлива.В то время как эти небольшие бассейны на краю океана обычно имеют глубину от нескольких дюймов до нескольких футов и несколько футов в ширину, они заполнены крепкими морскими обитателями, такими как улитки, ракушки, мидии, анемоны, морские ежи, морские звезды, ракообразные, морские водоросли, и мелкая рыба.

Поскольку океанская вода отступает за пределы приливного водоема во время отлива, морские обитатели должны часами подвергаться воздействию солнца, низкого содержания кислорода, повышения температуры воды и хищников, таких как болотные птицы, которые специализируются на обеде в этих мелких водоемах. Во время прилива растения и животные в бассейне купаются в пресной морской воде, но должны выдерживать удары разбивающихся волн и добывающую пищу рыбу с временным доступом к береговой линии.

Чтобы выжить в этой суровой среде, обитатели приливных заводей часто очень крепко цепляются за любую скалу, к которой они могут прицепиться. Barnacles , например, производят быстротвердеющий цемент, который позволяет им оставаться на месте. Это натуральное вещество является одним из самых сильных известных клеев. На самом деле исследователи пытаются выяснить, можно ли и как его собирать или воспроизводить для коммерческого использования.

Места в бассейне с приливом может и не хватить, но еды там предостаточно. Каждая волна при каждом приливе доставляет свежие питательные вещества и микроскопические организмы, такие как планктон , для поддержания и пополнения сложной пищевой цепи бассейна. Вымываемые волнами, эти организмы питают мельчайших животных, которые, в свою очередь, питают более крупных.

Приливные столбы Формби — Гражданское общество Формби

Приливные стойки Formby

Если стоять на месте спасательной станции Формби и смотреть в море во время отлива, можно увидеть два высоких столба.Они были там в течение многих лет, играя важную роль в регистрации приливов и отливов, столь необходимых для безопасности судоходства в Мерси.

Еще в 1764 году капитан дока Ливерпуля Уильям Хатчинсон тщательно записывал приливы и отливы, и его записи позволили Ричарду и Джорджу Холдену рассчитать ожидаемое время и высоту приливов и опубликовать ежегодную таблицу приливов и отливов. Хатчинсон продолжил свои наблюдения, а Холдены в предисловии к таблице приливов и отливов 1773 года поздравили себя с тем, что «их расчеты совпали с наблюдениями в пределах семи дюймов и пяти минут».

На протяжении многих лет Совет доков и гавани Мерси продолжал регистрировать фактическую высоту прилива на подоконниках доков и в различных местах Ливерпульского залива и сравнивать их с прогнозами. Сначала это делалось с помощью визуальных показаний, но теперь это делается автоматически. Приливные столбы в Формби в последний раз официально использовались в 1970-х годах.


В 1889 году хранитель мареографа, который также был рулевым спасательной шлюпки, получал пособие в размере 3/6 в день, «чтобы держать мареограф всякий раз, когда это требуется.В 1970-х датчик считывался ежедневно каждые 15 минут с 9:00 до 16:00. Показания были занесены на большой лист и отправлены в Совет доков и гавани Мерси. Совет тщательно следил за тем, чтобы на столбах не было ракушек, и перекрашивал шкалу, которая была в футах и ​​​​дюймах, до 32 футов. столбы были фиксированными отметками. также использовались для съемки целей. Когда-то там было три поста и три отмечены на Адмиралтейской карте 1980 года. Для архивных целей было бы неплохо иметь фотографию этих трех постов.

Измерение приливов.
Предсказываемые приливы публикуются в виде таблиц приливов. Высота приливов, предсказанная в таблицах, связана с нулевой отметкой на карте, которая является местной мерой самого низкого уровня, до которого приливы когда-либо опускались в открытой воде под астрономическими влияниями. На картах Адмиралтейства указаны глубины моря и уровни берегов относительно исходной точки карты, тогда как все карты Обзора боеприпасов соотносят уровни с исходной точкой карты. База данных боеприпасов также известна как система данных «Ньюлин», поскольку она основана на среднем уровне моря в Ньюлине, Корнуолл, поскольку уровень мирового океана медленно повышается, а также потому, что массивы суши также перемещаются вертикально в течение длительного периода времени, если иногда это необходимо пересматривать и слегка пересматривать любые данные.В Ливерпульском заливе исходная точка карты находится на 4,93 метра (16 футов 2 дюйма) ниже нулевой отметки артиллерийского вооружения. Самые высокие астрономические приливы поднимаются на 10,3 метра (33 фута 9,5 дюйма) над исходной точкой карты. Однако на любой прилив будет влиять погода, и к прогнозам приливов всегда нужно относиться с осторожностью.

Низкое атмосферное давление или сильный прибрежный ветер могут ускорить время паводка, увеличить скорость подъема прилива и добавить до 2 метров (6 футов 6 дюймов) к высоте прилива Этот эффект известен как шторм Нагон и, например, штормовые нагоны 26–25 февраля 1990 г. вызвали сильные приливные наводнения вокруг северо-западного и северного побережья Уэльса с катастрофическими последствиями в Тауине

.

Приливы регистрируются на национальном и международном уровнях Океанографической лабораторией Праудмана, которая сейчас находится в Ливерпуле, но ранее находилась в Бидстоне, где обсерватория долгое время была связана с наукой о предсказании приливов. Национальная сеть мареографов состоит из 37 станций вокруг побережья Англии, Шотландия и Уэльс.Изначально использовавшиеся мареографы приводились в действие поплавком, при этом движения поплавка в успокоительном колодце переносились на барабан для записи бумажных диаграмм с часовым механизмом. Большинство новых приборов в регистрирующей сети представляют собой пневматические устройства, работающие по барботерному принципу. Это измерение давления, необходимого для того, чтобы вытеснить пузырек воздуха из подводного резервуара. Устройства просты и надежны и могут работать автоматически, отправляя данные по телефону обратно на центральную станцию ​​приема и обработки данных.

Уровень приливов регистрируется в Ливерпуле с 1854 года. В разное время мареографы устанавливались в доках Джорджес, Принс-Пир и Гладстон-Док. На острове Хилбре также есть мареограф. Данные, даже усредненные, настолько изменчивы, что их очень сложно различить любую локальную тенденцию среднего уровня моря. Имеющиеся данные свидетельствуют о том, что скорость ежегодного повышения находится в диапазоне от 1 до 3 миллиметров в год, что примерно соответствует тенденции глобального повышения уровня моря. До сих пор не удалось обнаружить какого-либо увеличения скорости повышения уровня моря из-за получившего широкую огласку «парникового эффекта»

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
