Тисэ столбы: Фундамент на столбах — «ТИСЭ»

Столбчатый фундамент ТИСЭ

Фундамент ТИСЭ конструктивно состоит из железобетонных столбов с расширениями в нижней части и ростверка, уложенного на эти столбы. Опоры в этой конструкции нередко называют и сваями.

Для пользователей он имеет великую ценность, которая материализуется в экономию денежных средств при возведении, из-за возможности сделать все самостоятельно вручную, без экскаваторов и с экономией бетонно-армировочных материалов.

Конструкция также имеет особую устойчивость на пучащих грунтах. При расширении грунты просто скользят по опалубке из рубероида каждой сваи и не могут вырвать ее с места.

Общие характеристики

Закладка опор ведется обязательно ниже глубины промерзания почвы процентов на 20. Но максимальная глубина ограничена возможностями ручных буровых инструментов и подачи бетона на глубину в скважину — максимум 3 метра, но на практике, по глубине промерзания, чаще — от 1,0 метра до 1,8 метра.

Диаметр буримых скважин составляет обычно 200 или 250 мм, а диаметр расширенного основания – 0,4, 0,5 или 0,6 метра.

Несущая способность одного столба – не менее 5 тонн. Шаг столбов определяется расчетом (проектом), чаще более 1,5 метров, — 2 – 2, 5 метра. Опоры закладываются по всем углам и под тяжелые внутренние перегородки здания.

Преимущества

Разработчики заявляют о таких главных преимуществах технологии ТИСЭ:

• Фундамент применяется практически для любых типов зданий, в том числе и для «тяжелых» стен. Но все будет зависеть от несущей способности грунтов и конкретного расчета. Не произойдет ли так, что потребуется слишком много обор, минимальный шаг между ними и выгодней окажется уже ленточный фундамент.
• Строительство может вестись на любых почвах, кроме плывунов. Но здесь все зависит от наличия «хряща» — каменистых включений, через который бур просто не пройдет. С другой стороны, и слишком слабые обводненные грунты создают сложности с бетонировкой, вплоть до применения насоса для откачки и доставки бетона к подошве без всяких промедлений…
• Особая устойчивость конструкции фундамента к зимнему пучению почвы, что особенно важно для глинистых вспучивающихся на морозе почв. А такие грунты у нас повсеместно. Т.е. данная конструкция в большинстве случаев применима и полезна.
• Общие затраты на строительство фундамента ТИСЭ в разы меньше по сравнению с ленточными. Конечно под легкое домостроение данный фундамент окажется оптимальным по экономике…

Практика применения

Технология строительства была разработана в 90 г. прошлого века. Но принципиально нового, что бы не было известно раньше, в ней нет. Главное отличие ТИСЭ в применении ручного бура с откидным плугом внизу.

Этот плуг применяется на конечной стадии бурения для образования подземного расширения.

ТИСЭ дает возможность собственноручно сделать столбчатый фундамент с повышенной несущей способностью, такой, что можно обустраивать строения не только из дерева и щитов, но и чего-либо потяжелее.

На видео представлена практика строительства по данной технологии.

Как бурятся скважины ТИСЭ

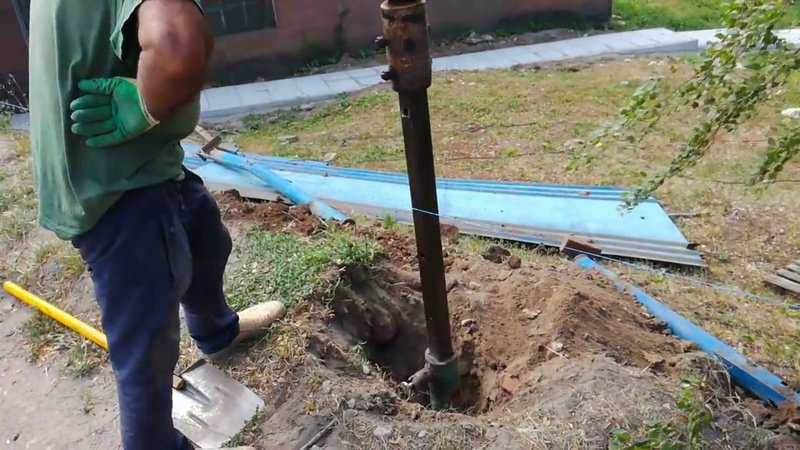

Специальный бур оснащен накопителем грунта и откидным плугом, который управляется шнуром. Бур уходит в грунт под воздействием собственного веса (10 кг), на него давить не нужно. Прямолинейность бурения достигается за счет стенок накопителя грунта, которые опираются на скважину.

Бурение скважины в 1,5 метра в крепком грунте – не более 1 часа. А образование расширения в нижней части – до получаса.

Бетонировка, создание столбов

После бурения на расчетную глубину (минимум на 0,15 метра ниже глубины промерзания) скважина армируется, затем ее подошва заполняется бетоном.

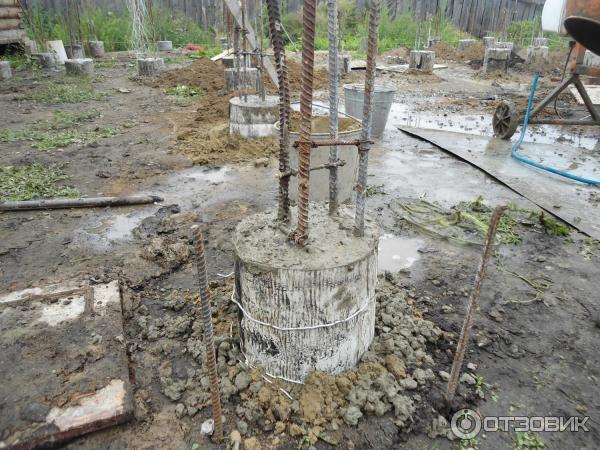

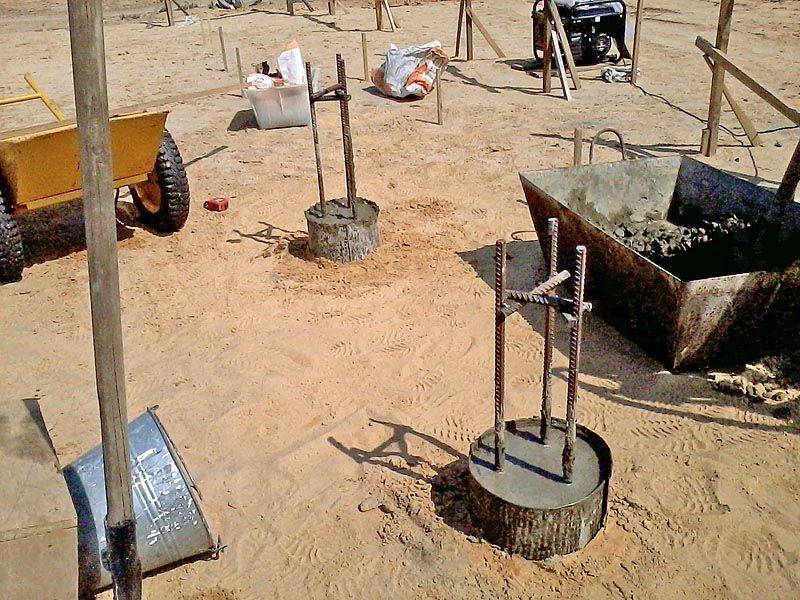

Армировка – 3 – 4 прута 10 – 14 мм диаметром связанных собой и загнутыми на концах – для связки с ростверком и армировки подошвы.

Столб скважины обсаживается рубероидом, таким образом обеспечивается скольжение пучащих почв зимой по телу опоры. Сама же опора остается неподвижной за счет подошвы находящейся ниже глубины промерзания.

Заполнение скважины бетоном выполняется в несколько этапов, с обязательной плотной утрамбовкой.

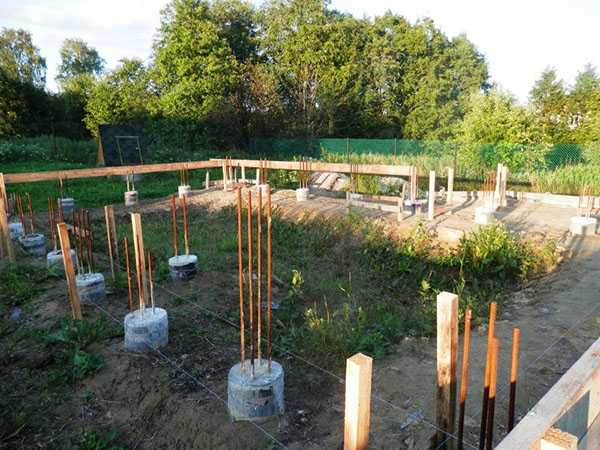

Бетон закладывается до уровня будущего ростверка. Этот уровень задается заранее с помощью колышков и шнура. На уклонах можно возводить ростверок ступеньчатым.

Ростверк – обычная технология

Над всеми опорами строится ростверок – железобетонная лента, на которую и будут опираться стены. При этом обязателен зазор между ростверком и грунтом не менее 0,15 метра, — для компенсации морозных колебаний почвы. Арматура ростверка связывается с армированием столбов.

Лента создается в деревянной опалубке по обычной технологии на подушке из утрамбованного песка. Зазор можно закрывать отмосткой на слое водостойкого утеплителя.

Сечение ростверка, его размеры, — только расчетные характеристики, индивидуальные для каждого домостроения.

Когда стоит применять

Как и для любого другого фундамента, для создания ТИСЭ требуется обязательно точный расчет в проектной документации, с предварительным взятием проб грунта.

Напомним, что глубина промерзания грунта (глина, суглинки) для района Москвы составляет около 1,5 метра, а в южных регионах – 0,6 – 1,0 метра

Но расчет глубины заложения фундаментов более сложен, учитываются еще и режим эксплуатации зданий, и тип фундамента, и уровень грунтовых вод, и характер грунта.

Подробней о фундаментах по этой технологии вы можете прочитать в книге «Универсальный фундамент. Технология ТИСЭ.» Яковлева Р.Н.

Теория фундамента ТИСЭ

    Итак, что же представляет собой фундамент по технологии ТИСЭ. Визуально это столбчатый фундамент, по крайней мере так выглядит его надземная часть. Но под землёй скрывается самая важная и интересная часть технологии — расширение столбов! Расширение — это ключевое отличие технологии от обычного столбчатого фундамента. Так-же можно сказать, что ТИСЭ находится между столбчатым и финтовым фундаментом. Очень рекомендую к прочтению книгу автора технологии «Универсальный фундамент — Технология ТИСЭ». А для тех, кому нужно определиться, стоит ли её читать я вкратце расскажу основы.

      Возведение фундамента — для многих этот вопрос связан не столько со сложностью выбора удачной схемы, сколько с большими материальными затратами. Для многих стереотип “чем больше бетона — тем лучше” очень сложно преодолим. Однако, дом должен опираться не на стереотип, а на правильно рассчитанное основание. Зачастую застройщики опираются на мнение соседей или на советы знакомых друзей, иногда находятся знакомые строители в той или иной сфере. В результате бывает так, что на фундамент для каркасного дома уходят тысячи и десятки тысяч долларов. Один мой знакомый продал машину и взял кредит, чтобы залить в землю 60 кубов бетона (!) для небольшого одноэтажного дома из газосиликата в 120 м.кв. Существует и другая крайность — суперэкономия, когда тяжёлый дом опирают на фундамент с низкой несущей способностью. Столбчато-ленточный фундамент по технологии ТИСЭ вобрал в себя достоинства заглубленных ленточных фундаментов по цене мелкозаглубленных, он более трудоёмкий, чем мелкозаглубленный, сложнее автоматизируется, но в то же время не требует рытья траншей ниже глубины промерзания. Да и вообще можно обойтись без какой-либо тяжёлой техники. Простота оборудования ТИСЭ и самой технологии, незначительный объём земляных работ, оптимально низкий расход строительных материалов, большая надёжность фундамента на пучинистых грунтах сделали его доступным и иногда единственно возможным для большинства застройщиков.

       Фундамент ТИСЭ представляет собой матрицу бетонных столбов диаметром от 200 до 300мм, внедрённых в грунт ниже глубины промерзания (для разных широт это значение может быть до 2,5м), имеющих в нижней своей части расширение от 400 до 600мм, и связанных над грунтом монолитным железобетонным или деревянным ростверком.

    Функция ростверка — приём, распределение и передача нагрузки от строения столбам. Основная «фишка» ростверка в технологии ТИСЭ это то, что он не должен опираться на землю. Только на столбы! Под ростверком — воздух на сантиметров 10 — 15. Интуитивно его хочется опереть на землю, как в мелкозаглубленных фундаментах, но это будет грубейшей ошибкой и так делать ни в коем случае нельзя! Причина этого в так называемом морозном пучении — зимой, при промерзании водонасыщенного грунта последний расширяется и поднимается, порой на 10см.

      Функция столбов — передача нагрузки грунту и расширению на глубину ниже промерзания. Поскольку опора столбов находится ниже глубины промерзания, силы морозного пучения зимой сжимают столб в верхней его части и стремятся выдавить наверх. Сила этого выдавливания может быть настолько велика, что может разорвать бетонный столб, или оторвать и разрушить ростверк, если он касается земли! Один из древнейших способов раскалывания каменных глыб — бурение небольшого углубления в камне, заливка туда воды и последующая заморозка — так что разорвать бетонный столб замерзающей в грунте воде не проблема. Для противостояния этим силам бетонный столб прежде всего армируется. Армирование столбов может быть более простым, нежели армирование ростверка, обычно это две П-образные скобы диаметром 10-12мм.  Вторым по важности мероприятием служит создание гладкой поверхности столба. Отчасти по этой причине и отчасти для гидроизоляции бетонный столб оборачивают рубероидом, либо в качестве опалубки столбов используют пластиковые трубы необходимого диаметра.

       Функция расширения — передавать нагрузку от столба грунту и одновременно противостоять силам выталкивания, образующимся из за морозного пучения. На расширение приходится основная функция всего комплекса фундамента по технологии ТИСЭ. Расширение увеличивает площадь опоры одного столба почти в 6 раз!!! (при диаметре столба 250мм Sопоры=490см.кв., при диаметре расширения 600мм Sопоры=2827см.кв.). Расширение полностью устраняет подвижки столба вследствие морозного пучения. Более того, если правильно рассчитан вес дома, диаметр расширения и известен тип грунта, то под расширением создаётся зона повышенного давления, которая снижает пучинистость грунта, что позволяет снизить трудозатраты и бурить на меньшую глубину (при расчётных глубинах промерзания более 1,8м можно бурить на 30-50см меньше). Так же этому способствует цементизация грунта вокруг основания цементным»молочком» при бетонировании опоры, что можно рассматривать как дополнительное расширение на 5см.
