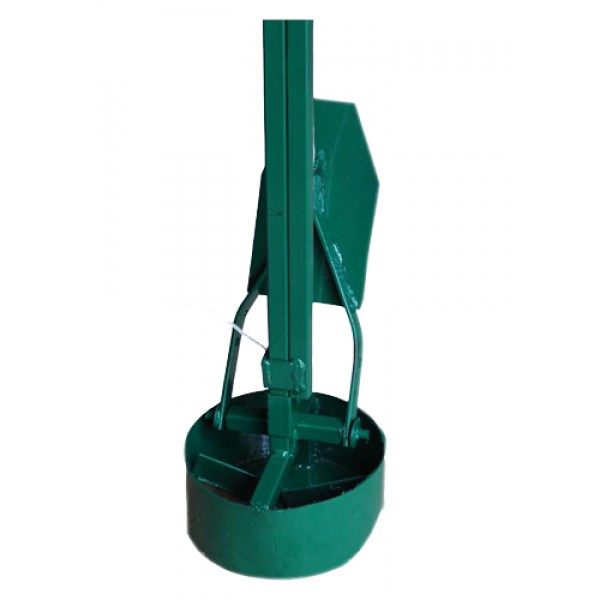

Фундаментный бур ТИСЭ-Ф Это ручной бур для земляных работ , используется при возведении зданий по технологи индивидуального строительства (ТИСЭ). Он незаменим при бурении скважин диаметром 25 см для столбчатого фундамента , которые расширяются к низу. При этом диаметр расширения составляет 50-60 см. Это необходимо для придания фундаменту большей прочности и увеличения его опорной площади.

Бурение производит один человек вручную , что достаточно удобно и эффективно , благодаря конструкции бура , который выполнен в виде раздвижной штанги. На одной стороне фундаментного бура ТИСЭ находится накопитель грунта с двумя резцами , а на другой перекладина с двумя ручками. Вес бура составляет 11 кг.

Над накопителем грунта закрепляется откидной плуг , который наклоняется под собственным весом. При бурении плуг срезает пласт земли со стенок скважины и формирует расширение. Под воздействием собственного веса плуг опускается и срезает грунт , находящийся ближе ко дну скважины , что дает возможность создать скважину с анкерным полусферическим расширением.

При бурении следует учитывать направление. Так вращение бура фундаментного ТИСЭ по часовой стрелке дает возможность пробурить скважину вглубь , если же требуется анкерное расширение , то вращать инструмент надо против часовой стрелки.

Прежде чем приступать к бурению , нужно лопатой убрать дерн. Только помните , что при бурении , если вы продолжаете работать с плугом и вращаете бур по часовой стрелке , то тем самым создаете лишнюю нагрузку.

Бурение можно начинать вручную , простым земляным буром

В зависимости от типа грунта можно бурить скважины как одному , так и вдвоем. При обустройстве фундамента на плотных почвах , к примеру , глинистых , к бурению лучше привлекать напарника.

Каждый строитель знает , что анкерное расширение должно быть полусферическим , однако плуг не полностью принимает горизонтальное положение , что объясняется нехваткой собственной массы для того , чтобы срезать землю. Поэтому не удается добиться максимального диаметра расширения внизу. Однако данный факт ничуть не влияет на надежность и долговечность фундамента.

Существует три разновидности бура: ТИСЭ-Ф200 , ТИСЭ-Ф250 , ТИСЭ-Ф300

ТИСЭ-Ф – фундаментный бур , который используется для бурения скважин в земле с расширением до 60 см. Он оснащен плугом , который имеет три положения для бурения – 40 , 50 , 60 см.

Фундаментный бур для земляных работ ТИСЭ-Ф в настоящее время снят с производства , поэтому просим вас ознакомиться с новыми разработками компании ТИСЭ: фундаментными бурами ТИСЭ-Ф200 , ТИСЭ-Ф250 и ТИСЭ-Ф300

О фундаменте ТИСЭ

Видео обзор бура ТИСЭ для строительства фундаментов

БУР ФУНДАМЕНТНЫЙ ТИСЭ ФМ 200 (200 мм)

Буры фундаментные ТИСЭ

БУР ФУНДАМЕНТНЫЙ ТИСЭ ФМ 250 (250 мм)Переходник ТИСЭ для мотобура

Бур фундаментный «ТИСЭ» предназначен для возведения столбчатого или столбчато-ленточного фундамента с перевязкой столбов выше уровня земли монолитной лентой-ростверком.

Цена 7100,00 руб

• Характеристики
• Инструкция
• Видео

Характеристики

Ручной бур для строительства свай с расширенным основанием.

Особенности бура ТИСЭ-ФМ: наличие двух съемных разбуривающих лопаток и телескопической штанги. Применяется для возведения фундаментных опор с расширением при строительстве жилых домов и других построек.

Размеры формируемой в земле фундаментной сваи с уширением:

— высота от нижней опорной площадки до уровня земли……………… до 2,2 м

— диаметр цилиндрической части скважины……………………………………0,2 м

— диаметр расширения в нижней части опоры(Бур ФМ 200).……….…………0,5 м

— объем столба с расширением 0,5 м и глубиной 1,5 м……………………..0,1 м³

Инструкция

Бур фундаментный «ТИСЭ» предназначен для возведения столбчатого или столбчато-ленточного фундамента с перевязкой столбов выше уровня земли монолитной лентой-ростверком.

Бур позволяет возвести фундамент в условиях индивидуального строительства для дома, гаража и т.п. на любых грунтах.  Наиболее распространённое использование такого фундамента – на  глинистых пучинистых грунтах.

После заполнения пробуренных скважин бетоном с арматурой в земле образуется фундаментный столб с высокой несущей способностью. Максимальная глубина бурения с расширением – 2,2 м, что достаточно для использования бура на большей части территории России.

Бур позволяет возводить фундамент, обладающий сейсмоизоляционными свойствами (подробнее – в книге по ТИСЭ).

Бур позволяет создать фундаментный столб под стоящим домом (при усилении фундамента, при замене фундамента).

При работе с буром не требуется использование подъемных и транспортных механизированных средств и электроэнергии. Работа может выполняться одним человеком.

Бур компактен. Габариты и вес позволяют легко транспортировать его одному человеку, в том числе  и в общественном транспорте.

Использование бура позволяет свести к минимуму земляные работы, существенно снизить затраты на  создание опалубки и значительно сократить  сроки возведения фундамента.

При транспортировке и хранении во избежание получения травм о зубья бура нижнюю часть бура необходимо обернуть плотной бумагой или тканью.

Для защиты рук при бурении рекомендуется использовать перчатки из легкой ткани.

При работе с буром необходимо остерегаться острых клыков бура.

При работе с буром не допускать боковой нагрузки на штангу бура во избежание деформации.

Изготовитель гарантирует исправную работу бура в течение 12 месяцев со дня его продажи при условии соблюдения требований настоящего Руководства по эксплуатации.

В пределах гарантийного срока эксплуатации изготовитель производит безвозмездный ремонт или замену составных частей бура.

Видео

Единиц товара в коробке: 1

строим своими руками, технология, работа буром

Одним из видов свайного или свайно-ростверкового фундамента является фундамент ТИСЭ. Его основное отличие в том, что на конце ворса есть полусферическое (куполообразное) утолщение. Такая форма позволяет использовать свайные фундаменты на пучинистых грунтах, при этом объем земляных работ остается очень небольшим.

Содержание статьи

• 1 Сваи ТИСЭ
  • 1.1 Достоинства и недостатки
• 2 Где можно применять
• 3 Отзыв о марке Шторм
• 4 Расчет фундамента ТИСЭ
• 5 Фундамент ТИСЭ: наряд-заказ
  • 5.1 Сложность бурения
  • 5.2 Заливка бетоном 0.3 0.3
  9

Сваи ТИСЭ

Основной недостаток классического свайного фундамента в том, что при сильном пучении опору можно просто вытолкнуть. Но так как сама идея очень привлекательна — возводится быстро при минимальных затратах — на сложных грунтах внизу сваи стали делать подошву — прямоугольную армированную плиту. Но при таком варианте объемы земельных работ сразу увеличиваются в разы: под каждую сваю необходимо вырыть котлован большего размера, чем запланированная подошва. С другой стороны, здание нормально стоит даже на грунтах с сильным морозным пучением.

Свайный фундамент по технологии ТИСЭ имеет куполообразное утолщение в основании каждой опоры

Под сваи, выполненные по технологии ТИСЭ, создается аналогичное утолщение. Но ямы копать не надо. Это расширение формируется с помощью специального ножа, который крепится к фирменной дрели. Этот нож образует расширенный купол. Далее вся технология почти в точности повторяет процесс возведения свайного или свайно-ростверкового фундамента.

Раньше тоже практиковались разгибания, но их пытались делать с помощью микровзрывов или тычков лезвием на длинном шесте. Главное нововведение в технологии ТИСЭ – дрель с регулируемым раскрытием лезвия. Это значительно облегчает расширение подошвы.

Как работать дрелью ТИСЭ

Преимущества и недостатки

Фундаменты ТИСЭ стремительно набирают популярность: при минимальных дополнительных затратах получается более надежный фундамент. Итак, его преимущества:

Если для вашего дома рекомендуется свайный или свайно-ростверковый фундамент, имеет смысл делать сваи ТИСЭ. При небольшом увеличении нагрузки вы получаете значительный прирост надежности. Ведь проектировщики не любят свайные фундаменты за то, что невозможно узнать, какой грунт находится под каждой опорой. Поэтому спрогнозировать, насколько надежным и устойчивым будет фундамент, не получится. А фонд ТИСЭ имеет более широкую поддержку, что снижает риски. Предсказать что-либо по-прежнему невозможно, но большая площадь распределения нагрузки — это всегда хорошо.

Однако есть и недостатки. Главный из них: пятку сваи ТИСЭ нельзя хорошо армировать. Можно опустить арматурный каркас в самый низ, но расширять арматуру нельзя. Поэтому остается вероятность того, что это утолщение разрушится.

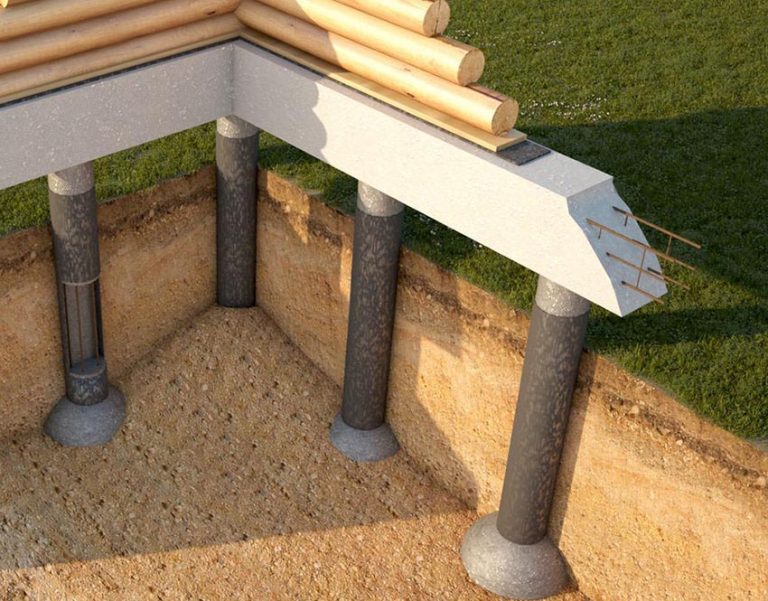

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Есть еще один недостаток, но из практики применения буры: работать с ними непросто. Сама конструкция интересная. Это не лопасть, обернутая вокруг стержня, а емкость с композитным дном. Пластины, образующие дно, сварены четырьмя угловыми лопастями. Когда вы вращаете бур, они рыхлят землю. Так как дно не сплошное, грунт попадает в корпус, откуда его необходимо удалить.

Где можно использовать

Ограничений по видам и материалам построек нет: можно делать фундамент ТИСЭ под деревянные, каркасные, кирпичные и блочные постройки. Этажность — до трех.

На грунтах ограничения такие же, как и при использовании свайных фундаментов: необходимо, чтобы сваи передавали нагрузку на грунт с нормальной несущей способностью. Чтобы решить, можно или нет использовать ТИСЭ, необходимо геологическое изучение участка в том месте, где планируется строительство.

Из чего состоит свая ТИСЭ

Поскольку основание сваи уширено и сопротивление выталкивающим усилиям больше, данная технология может применяться на пучинистых грунтах. Но при этом необходимо учитывать: ближе 1,5 метра сваи ставить нет смысла. При более близком расположении одно расширение подошвы будет перекрывать другое. С другой стороны, диаметр сваи больше 30 см не сделаешь — нет такого бура. Если опорной площади с такими параметрами недостаточно, нужно использовать другой тип фундамента.

Отзывы о марке storm

Основные вопросы к разработчикам связаны с тем, насколько реально бурить скважины вручную с помощью фирменного бура. Глядя на видео, кажется, что это задача не из легких. Но вот несколько отзывов.

У меня на участке почва получается разная: где суглинок, где глина плотная, и такая, что только топором рубишь. Сначала думал арендовать мотобур, но решил попробовать сразу с дрелью. И ничего, не очень тяжело. В итоге решил, что мотобур немного ускорит процесс, поэтому все 40 штук сделал своими руками. В течение суток было добыто 5-6 2-метровых скважин. Сверлили легко, а вот с расширением было тяжело: грунт у меня и так плотный, открытым лезвием крутил с трудом.

Олег, г. Харьков

Купленный бур ТИСЭ доработал: приварил дополнительные зубья, вместо веревки, открывающей лезвие, приспособил стержень — теперь на него можно давить, а не только тянуть. И самое главное, я удлинил ручку, чтобы ее могли крутить два человека. Пока сверлили удлинители, подкрутили на 90°, но работать стало намного легче. В целом я доволен.

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью запланированного количества и диаметра свай.

Сначала разместите сваи на плане дома. Они обязательно должны быть в углах и на стыке стен. Если расстояние между сваями более 3 метров, между ними ставят промежуточные. Так расставьте все опоры на плане, придерживаясь правила:

• минимальное расстояние 1,5 метра;
• максимум 3 м.

Потом рассчитываешь нагрузку от дома. Для этого сначала нужно рассчитать вес дома (все строительные материалы + мебель, сантехника, тяжелая бытовая техника).

Средние нагрузки от разных типов узлов дома

Если говорить усредненные, то для зданий из кирпича или ракушечника на каждый квадрат площади можно взять 2400 кг, из легких строительных блоков (пенобетон, газобетон, д.) — 2000 кг, из деревянных и каркасных рам — 1800 кг. Эти усредненные нормы можно предварительно ориентировать. Если вы решите отнестись ко всему серьезно, то вам нужно будет следовать всей методике: считать материалы стен, полов, крыш, отделки и т.

Полученное значение умножается на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра и есть нагрузка, которую нужно будет передать через сваи.

Теперь по таблице вы выбираете, какого диаметра должна быть свая, чтобы она могла выдержать необходимый вес.

Несущая способность свай разного диаметра в разных грунтах

Если запланированное количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, ничего переделывать не нужно. Если перемещаемая масса слишком мала, необходимо либо увеличить количество свай, либо сделать «пятку» большего диаметра.

Фундамент ТИСЭ: наряд-заказ

Сама методика ТИСЭ содержит некоторые рекомендации:

1. Сваи заглубляются примерно на 20 см ниже уровня промерзания для данного региона.
2. Для армирования сваи используют четыре ребристых стержня диаметром 10-12 мм. Прутья следует располагать не ближе 4 см от края.
3. При уклоне участка более 10% выпуск арматуры необходимо соединить с ростверком.
4. Использовать либо высокий ростверк — приподнятый над землей на 150 мм, либо делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используется для тяжелых строений, вес которых невозможно передать с помощью свай, тогда делают ленту, которая увеличивает площадь передачи.

   Схема усиления свайно-ростверкового фундамента железобетонным ростверком (свая-лента)

5. Не стоит делать на дне колодца песчаную подушку: она не будет иметь нормальной плотности и работать не будет.
6. Используйте бетонный вибратор, чтобы закрепить его. Ручная вибрация арматурным стержнем малоэффективна. Если в хозяйстве такого приспособления нет, возьмите его в аренду на время заливки фундамента: прочность возрастает в разы.
7. Свайная опалубка изготавливается из рубероида, рубероида или пергамина, свернутого в трубку. Лучше, чтобы он имел несколько слоев (2-3). Их не нужно ничем скреплять: закрутили чуть меньше диаметра, вставили. Высота этой опалубки составляет 15 см над уровнем земли, независимо от того, есть на участке уклон или нет. Этот выступающий кусок желательно присыпать песком или грунтом, и уплотнить вокруг. Это предотвратит обрушение кровли при заливке бетона.

Фундамент ТИСЭ является подвидом свайно-ростверкового фундамента. И технология его изготовления ничем не отличается. Вся разница в процессе сверления. Никаких других. Порядок работ и технология изготовления свайно-росистого фундамента описаны здесь. А в этой статье лучше дать несколько дельных советов.

Сложное бурение

Если грунт очень рыхлый — мелкий песок — стенки колодца могут осыпаться. Чтобы этого не произошло, полейте водой. Песок уплотнится и сохранит форму. Вода также поможет, если почва очень сухая и плотная. Просверлив несколько десятков сантиметров, залейте в колодец воду. Он размягчит почву, его можно измельчить лопатой или другим приспособлением, а затем удалить буром.

Бурить скважины под фундамент ТИСЭ своими руками непросто, но возможно даже в одиночку

Мощные корни деревьев и кустарников создают трудности. Их нужно измельчить. Для этого к рукояти приваривается (прикрепляется) ручка. Резким опусканием его в лунку измельчают корни.

Как сформировать надставку

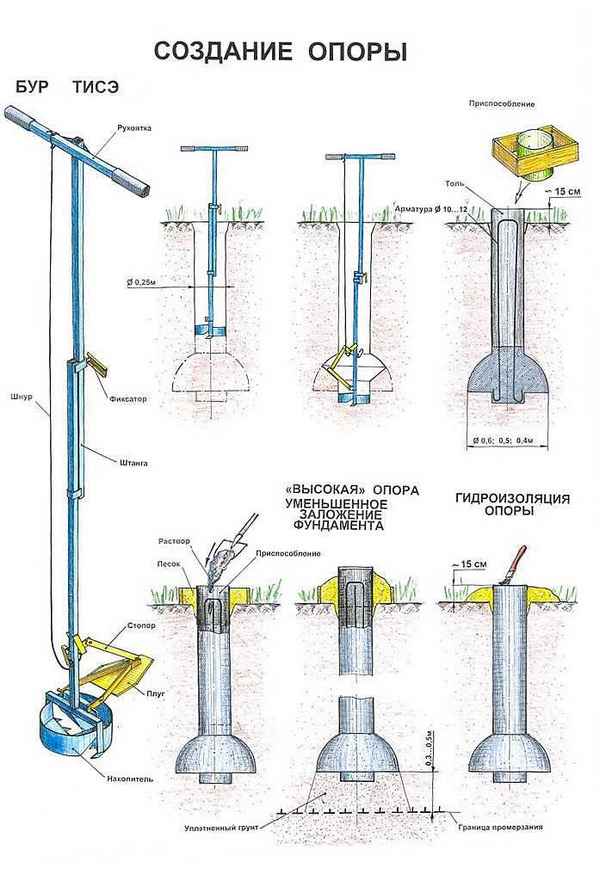

После достижения проектной глубины скважины к буру присоединяется плуг. Его можно зафиксировать в двух положениях: сформировать каблук 50 или 60 см. Плуг привязан к веревке.

Это плуг, образующий куполообразную экспансию.

Бур опустить вниз, канат натянут, плуг прижат. Веревка отпущена, и под собственным весом она опускается. Начинаешь вращаться (идет тяжело — режущая поверхность большая), лезвие режет землю, образуя утолщение.

Можно вращать как по часовой, так и против часовой стрелки. Если по часовой стрелке, то старайтесь не нажимать: углубляться не нужно. При вращении против часовой стрелки срезается только грунт без заглубления, но возникает другая проблема: грунт подсыпается под бур, выталкивая его вверх.

Оптимальный порядок работы такой: несколько раз прокрутить против часовой стрелки. Как почувствуете, что лезвие уперлось в арку, сделайте несколько оборотов по часовой стрелке, подбирая срезанный грунт в корпус бура. Берешь бур, высыпаешь грунт. Повторяйте несколько раз, пока не образуется расширение (грунт перестанет накапливаться).

На твердой почве работа с открытым плугом может быть проблематичной. Затем можно формировать пристройку поэтапно. Сначала установите плуг на наименьшее расстояние, затем увеличьте его до необходимого размера.

Заливка бетоном

Если уровень грунтовых вод невысокий, проблем не возникает: заливаешь, обрабатываешь вибратором. Все.

При высоком уровне грунтовых вод пятку можно заливать сразу после ее образования. Вам просто нужно вставить арматуру. Затем вяжите его перед сверлением. Наполнение основной части колодца можно оставить на потом.

Выставив арматуру и опалубку, приступают к заливке бетона

Если воды много и она поступает быстро, понадобится большой пакет из плотной пленки с отверстием на дне. Вставьте его в отверстие и залейте бетоном. Поскольку он более плотный, он вытесняет воду. Наполнив пятку, достаньте мешок. Он пригодится для следующих свай.

описание и область применения, плюсы и минусы, технология

Фундамент ТИСЭ востребован в связи с тем, что данная технология позволяет подготовить фундамент под строительство здания без специальных навыков. Его часто используют при самостоятельном строительстве загородных домов.

Содержание

1. Устройство и область применения
2. Достоинства и недостатки
3. Расчет фундамента ТИСЭ
4. Порядок проведения работ при строительстве
5. Разметка фундамента
6. Армирование
7. Бурение скважин и бетонирование свай
8. Устройство ростверка

Устройство и область применения

Технология ТИСЭ предполагает устройство железобетонного ростверка на свайной опоре. Дизайн может быть прямоугольным или квадратным. Сваи ТИСЭ имеют сферические концы, что улучшает несущие свойства и увеличивает площадь опирания. Так как ростверк не соприкасается с грунтом (насыпается на определенной высоте от его уровня), давление на грунт снижается.

Технологию ТИСЭ для фундамента часто называют универсальной, так как ее можно использовать для зданий разного типа. Благодаря отсутствию усадки хорошо подходит для каменных домов и построек с каркасным основанием. Конструкция столбов ТИСЭ адаптирована для использования в грунтах, склонных к пучинистости. Специфическая форма нижних концов предотвращает выдавливание. Отсутствие контакта с грунтом также способствует выравниванию сил пучения.

Использование технологий обеспечивает экономию ресурсов для дальнейшего развития. Расход бетона на работу небольшой, сам процесс реализуется быстро и может быть организован без привлечения большого коллектива рабочих. К другим преимуществам относятся:

• отсутствие выраженного радиационного фона и качественная изоляция здания от контакта с ним;
• снижение энергопотребления системами отопления;
• безопасность для окружающей среды;
• допустимость устройства фундамента в зимнее время;
• возможность реализации на «неудобных» типах грунтов — сейсмоустойчивых, пучинистых, с высоким подъемом вод и др.;
• простота установки вытесняющих вентиляционных установок в таких зданиях, что предотвращает появление застойных зон.

Недостатком данной технологии является необходимость в специальном оборудовании — мотобурах и бурах. Для удешевления работ оборудование берется в аренду.

Расчет фундамента ТИСЭ

Чтобы при строительстве не пришлось исправлять допущенные ошибки, необходимо правильно рассчитать показатели: глубину бурения, количество опорных столбов и расстояние между ними. По результатам расчетов готовят чертежи.

Для правильных расчетов нужно представить, какой будет масса нагрузки на фундамент. Он складывается из нескольких составляющих – веса самого здания, оборудования и техники, снежного покрова. Масса дома, в свою очередь, складывается из нагрузок, создаваемых фундаментом, стеновыми конструкциями, напольными покрытиями, потолками и кровлей. Чтобы найти вес любого из этих компонентов, нужно знать его пространственные размеры и удельный вес используемого материала.

К эксплуатационным нагрузкам относятся приборы, установленные в жилом помещении, предметы мебели, инженерные коммуникации, а также общий вес жильцов. Нагрузки на перекрытия между этажами и на цоколь могут быть до 200 кг. Для чердака значение меньше – около 100 кг.

Рассчитав вес, действующий на фундамент, нужно узнать несущую способность сваи ТИСЭ. Его определяют по таблице, зная сопротивление грунта. Последнее значение зависит от его состава и размера частиц – параметров, определяемых при обследовании грунта перед строительными работами. Несущая способность определяется сопротивлением и диаметром свайного фундамента. Если поблизости нет грунтовых вод, возле расширенной части образуется скопление грунтобетона за счет проникновения цементного состава. При достаточной толщине он увеличивает несущую способность примерно в 1,5 раза. Но на практике для надежности следует брать расчетное значение.

Глубину посева определить легко — она ​​зависит от степени промерзания грунта. Берется табличное значение, характерное для данного региона. Вам нужно забурить грунт на 0,2 м глубже этой отметки.

Чтобы найти необходимое количество свай, сумму всех нагрузок на фундамент делят на несущую способность одной опоры. Если вы получаете число с дробной частью, оно округляется в большую сторону. Расстояние между свайными элементами находят делением периметра фундамента на число опор.

Порядок проведения работ при строительстве

Произведя необходимые расчеты, можно приступать к монтажу фундамента ТИСЭ своими руками. При установке свай необходимо соблюдать строительные нормы, чтобы не допустить вспучивания грунта. Высота ростверка должна превышать ширину, а расстояние между ним и грунтом должно быть 0,1-0,15 м. Конструкция должна быть усилена.

Разметка фундамента

Это первый этап собственно строительных работ. Вам нужно будет подготовить колья, рулетку, рейку, леску и уровень воды.

Пошаговая инструкция по разметке участка фундамента:

1. Там, где будет стена, вбиваются рейки с запасом 2 м. К ним крепятся подмости.
2. Для разметки первого угла от рейки делают метровый отступ и вбивают кол. На длину стены от первого кола ставится еще один кол. Верхнюю границу ростверка определяют с помощью уровня.
3. Вторая стена отмечена прямым углом. На нем отмечены остальные стены.

Внутренняя граница ростверковой части размечается с помощью рулетки и лески. Также следует указать места, где будут располагаться колодцы.

Армирование

Эта процедура делается для увеличения прочности опор. Для свай нужно подготовить прутья сечением 1-1,2 см, для ростверковой части – чуть тоньше. Сваи армируются и заливаются отдельно.

Бурение скважин и бетонирование свай

В отмеченных местах копают ямы лопатой на полштыка. Затем переходят непосредственно к бурению. Для этой процедуры приобретается инструмент для фундамента, предназначенный для работы именно по технологии ТИСЭ. Глубина этой буровой установки регулируется двухсекционной штангой, а для расширения базы она снабжена специальной лопатой. Имеется приспособление для подбора и рыхления почвы.

Когда колодец будет готов, нужно сделать его основание шире. Некоторые мастера предпочитают для этого сразу перенастраивать дрель. Другие расширяются после завершения нескольких скважин. После этой процедуры сваи армируют и заливают. Этот процесс реализуется по частям. Залив порцию бетонного раствора, его уплотняют с помощью вибратора. Это нужно проделать с каждой частью.

Устройство ростверка

Ростверк служит для соединения свай и обеспечивает равномерное распределение веса здания.
