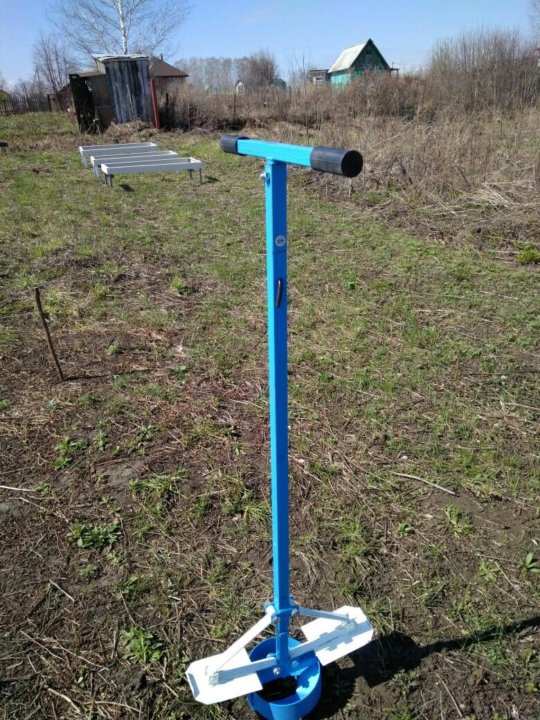

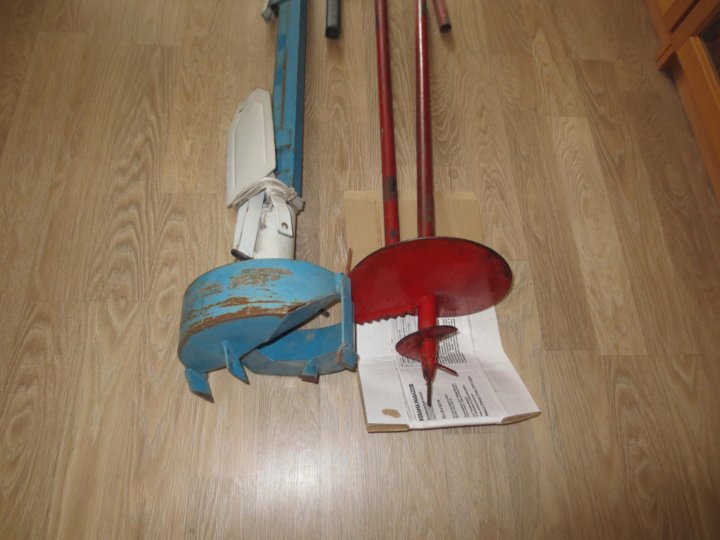

Фундаментный бур ТИСЭ-Ф Это ручной бур для земляных работ , используется при возведении зданий по технологи индивидуального строительства (ТИСЭ). Он незаменим при бурении скважин диаметром 25 см для столбчатого фундамента , которые расширяются к низу. При этом диаметр расширения составляет 50-60 см. Это необходимо для придания фундаменту большей прочности и увеличения его опорной площади.

Бурение производит один человек вручную , что достаточно удобно и эффективно , благодаря конструкции бура , который выполнен в виде раздвижной штанги. На одной стороне фундаментного бура ТИСЭ находится накопитель грунта с двумя резцами , а на другой перекладина с двумя ручками. Вес бура составляет 11 кг.

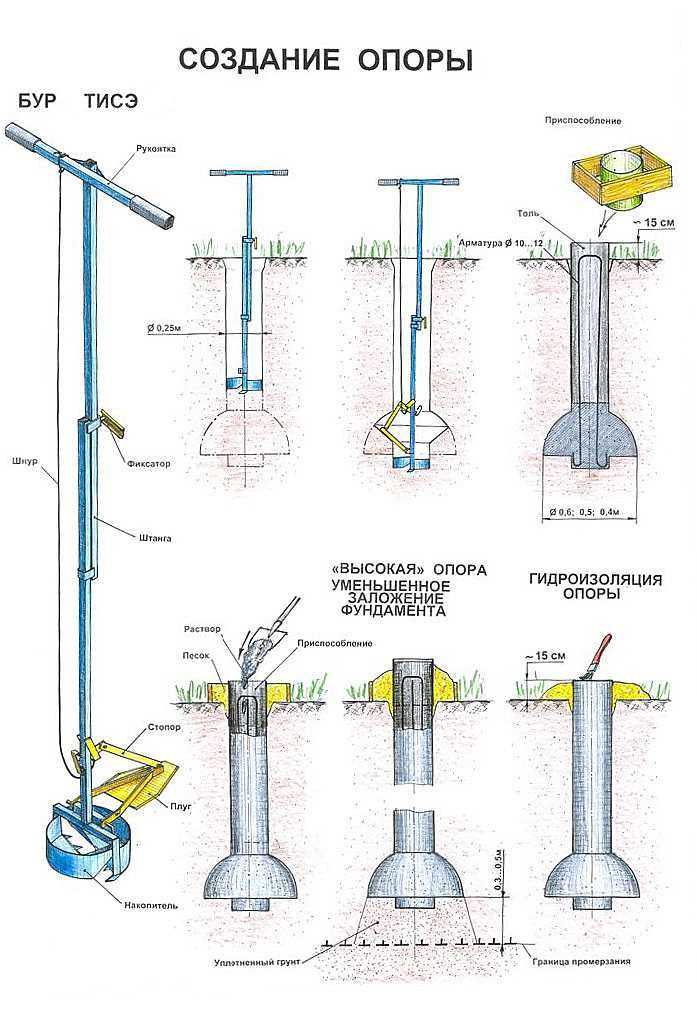

Над накопителем грунта закрепляется откидной плуг , который наклоняется под собственным весом. При бурении плуг срезает пласт земли со стенок скважины и формирует расширение. Под воздействием собственного веса плуг опускается и срезает грунт , находящийся ближе ко дну скважины , что дает возможность создать скважину с анкерным полусферическим расширением.

При бурении следует учитывать направление. Так вращение бура фундаментного ТИСЭ по часовой стрелке дает возможность пробурить скважину вглубь , если же требуется анкерное расширение , то вращать инструмент надо против часовой стрелки.

Прежде чем приступать к бурению , нужно лопатой убрать дерн. Только помните , что при бурении , если вы продолжаете работать с плугом и вращаете бур по часовой стрелке , то тем самым создаете лишнюю нагрузку.

Бурение можно начинать вручную , простым земляным буром

В зависимости от типа грунта можно бурить скважины как одному , так и вдвоем. При обустройстве фундамента на плотных почвах , к примеру , глинистых , к бурению лучше привлекать напарника.

Каждый строитель знает , что анкерное расширение должно быть полусферическим , однако плуг не полностью принимает горизонтальное положение , что объясняется нехваткой собственной массы для того , чтобы срезать землю. Поэтому не удается добиться максимального диаметра расширения внизу. Однако данный факт ничуть не влияет на надежность и долговечность фундамента.

Существует три разновидности бура: ТИСЭ-Ф200 , ТИСЭ-Ф250 , ТИСЭ-Ф300

ТИСЭ-Ф – фундаментный бур , который используется для бурения скважин в земле с расширением до 60 см. Он оснащен плугом , который имеет три положения для бурения – 40 , 50 , 60 см.

Фундаментный бур для земляных работ ТИСЭ-Ф в настоящее время снят с производства , поэтому просим вас ознакомиться с новыми разработками компании ТИСЭ: фундаментными бурами ТИСЭ-Ф200 , ТИСЭ-Ф250 и ТИСЭ-Ф300

О фундаменте ТИСЭ

Видео обзор бура ТИСЭ для строительства фундаментов

БУР ФУНДАМЕНТНЫЙ ТИСЭ ФМ 200 (200 мм)

Буры фундаментные ТИСЭ

БУР ФУНДАМЕНТНЫЙ ТИСЭ ФМ 250 (250 мм)Переходник ТИСЭ для мотобура

Бур фундаментный «ТИСЭ» предназначен для возведения столбчатого или столбчато-ленточного фундамента с перевязкой столбов выше уровня земли монолитной лентой-ростверком.

Цена 7100,00 руб

• Характеристики
• Инструкция
• Видео

Характеристики

Ручной бур для строительства свай с расширенным основанием.

Особенности бура ТИСЭ-ФМ: наличие двух съемных разбуривающих лопаток и телескопической штанги. Применяется для возведения фундаментных опор с расширением при строительстве жилых домов и других построек.

Размеры формируемой в земле фундаментной сваи с уширением:

— высота от нижней опорной площадки до уровня земли……………… до 2,2 м

— диаметр цилиндрической части скважины……………………………………0,2 м

— диаметр расширения в нижней части опоры(Бур ФМ 200).……….…………0,5 м

— объем столба с расширением 0,5 м и глубиной 1,5 м……………………..0,1 м³

Инструкция

Бур фундаментный «ТИСЭ» предназначен для возведения столбчатого или столбчато-ленточного фундамента с перевязкой столбов выше уровня земли монолитной лентой-ростверком.

Бур позволяет возвести фундамент в условиях индивидуального строительства для дома, гаража и т.п. на любых грунтах.  Наиболее распространённое использование такого фундамента – на  глинистых пучинистых грунтах.

После заполнения пробуренных скважин бетоном с арматурой в земле образуется фундаментный столб с высокой несущей способностью. Максимальная глубина бурения с расширением – 2,2 м, что достаточно для использования бура на большей части территории России.

Бур позволяет возводить фундамент, обладающий сейсмоизоляционными свойствами (подробнее – в книге по ТИСЭ).

Бур позволяет создать фундаментный столб под стоящим домом (при усилении фундамента, при замене фундамента).

При работе с буром не требуется использование подъемных и транспортных механизированных средств и электроэнергии. Работа может выполняться одним человеком.

Бур компактен. Габариты и вес позволяют легко транспортировать его одному человеку, в том числе  и в общественном транспорте.

Использование бура позволяет свести к минимуму земляные работы, существенно снизить затраты на  создание опалубки и значительно сократить  сроки возведения фундамента.

При транспортировке и хранении во избежание получения травм о зубья бура нижнюю часть бура необходимо обернуть плотной бумагой или тканью.

Для защиты рук при бурении рекомендуется использовать перчатки из легкой ткани.

При работе с буром необходимо остерегаться острых клыков бура.

При работе с буром не допускать боковой нагрузки на штангу бура во избежание деформации.

Изготовитель гарантирует исправную работу бура в течение 12 месяцев со дня его продажи при условии соблюдения требований настоящего Руководства по эксплуатации.

В пределах гарантийного срока эксплуатации изготовитель производит безвозмездный ремонт или замену составных частей бура.

Видео

Единиц товара в коробке: 1

описание и область применения, плюсы и минусы, технология

Фундамент ТИСЭ востребован в связи с тем, что данная технология позволяет подготовить фундамент под строительство здания без специальных навыков. Его часто используют при самостоятельном строительстве загородных домов.

Содержание

1. Устройство и область применения
2. Достоинства и недостатки
3. Расчет фундамента ТИСЭ
4. Порядок проведения работ при строительстве
5. Разметка фундамента
6. Армирование
7. Бурение скважин и бетонирование свай
8. Устройство ростверка

Устройство и область применения

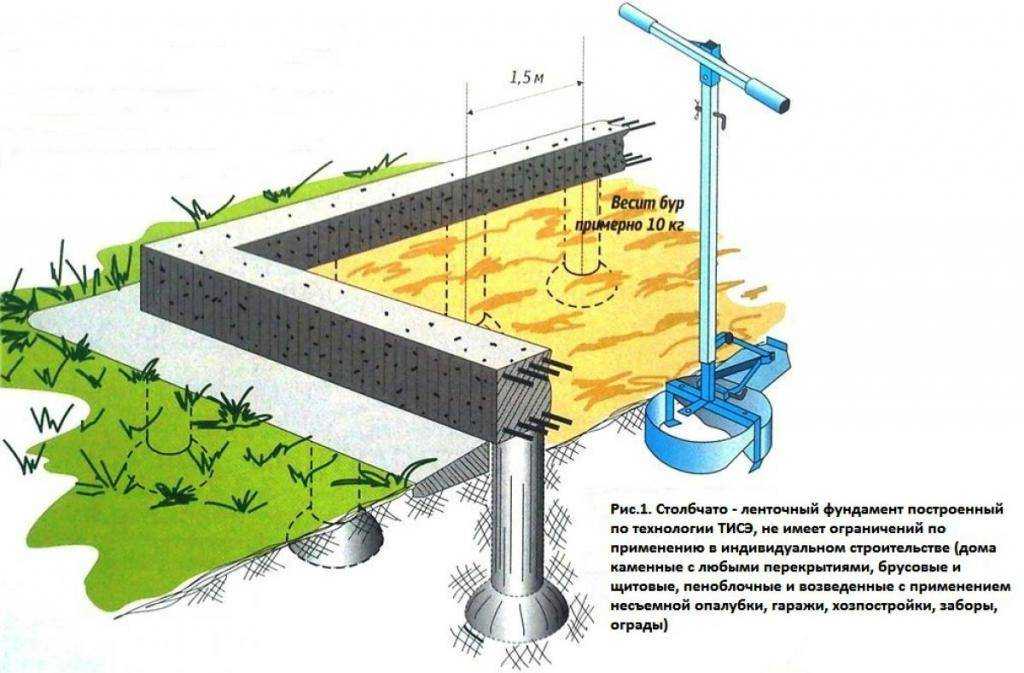

Технология ТИСЭ предполагает устройство железобетонного ростверка на свайной опоре. Дизайн может быть прямоугольным или квадратным. Сваи ТИСЭ имеют сферические концы, что улучшает несущие свойства и увеличивает площадь опирания. Так как ростверк не соприкасается с грунтом (насыпается на определенной высоте от его уровня), давление на грунт снижается.

Технологию ТИСЭ для фундамента часто называют универсальной, так как ее можно использовать для зданий разного типа. Благодаря отсутствию усадки хорошо подходит для каменных домов и построек с каркасным основанием. Конструкция столбов ТИСЭ адаптирована для использования в грунтах, склонных к пучинистости. Специфическая форма нижних концов предотвращает выдавливание. Отсутствие контакта с грунтом также способствует выравниванию сил пучения.

Использование технологий обеспечивает экономию ресурсов для дальнейшего развития. Расход бетона на работу небольшой, сам процесс реализуется быстро и может быть организован без привлечения большого коллектива рабочих. К другим преимуществам относятся:

• отсутствие выраженного радиационного фона и качественная изоляция здания от контакта с ним;
• снижение энергопотребления системами отопления;
• безопасность для окружающей среды;
• допустимость устройства фундамента в зимнее время;
• возможность реализации на «неудобных» типах грунтов — сейсмоустойчивых, пучинистых, с высоким подъемом вод и др.;
• простота монтажа вытесняющих вентиляционных установок в таких зданиях, что предотвращает появление застойных зон.

Недостатком данной технологии является необходимость в специальном оборудовании — мотобурах и бурах. Для удешевления работ оборудование берется в аренду.

Расчет фундамента ТИСЭ

Чтобы при строительстве не пришлось исправлять допущенные ошибки, необходимо правильно рассчитать показатели: глубину бурения, количество опорных столбов и расстояние между ними. По результатам расчетов готовят чертежи.

Для правильных расчетов нужно представить, какой будет масса нагрузки на фундамент. Он складывается из нескольких составляющих – веса самого здания, оборудования и техники, снежного покрова. Масса дома, в свою очередь, складывается из нагрузок, создаваемых фундаментом, стеновыми конструкциями, напольными покрытиями, потолками и кровлей. Чтобы найти вес любого из этих компонентов, нужно знать его пространственные размеры и удельный вес используемого материала.

К эксплуатационным нагрузкам относятся приборы, установленные в жилом помещении, предметы мебели, инженерные коммуникации, а также общий вес жильцов. Нагрузки на перекрытия между этажами и на цоколь могут быть до 200 кг. Для чердака значение меньше – около 100 кг.

Рассчитав вес, действующий на фундамент, нужно узнать несущую способность сваи ТИСЭ. Его определяют по таблице, зная сопротивление грунта. Последнее значение зависит от его состава и размера частиц – параметров, определяемых при обследовании грунта перед строительными работами. Несущая способность определяется сопротивлением и диаметром свайного фундамента. Если поблизости нет грунтовых вод, возле расширенной части образуется скопление грунтобетона за счет проникновения цементного состава. При достаточной толщине он увеличивает несущую способность примерно в 1,5 раза. Но на практике для надежности следует брать расчетное значение.

Глубину посева определить легко — она ​​зависит от степени промерзания грунта. Берется табличное значение, характерное для данного региона. Вам нужно забурить грунт на 0,2 м глубже этой отметки.

Чтобы найти необходимое количество свай, нужно разделить сумму всех нагрузок на фундамент на несущую способность одной опоры. Если вы получаете число с дробной частью, оно округляется в большую сторону. Расстояние между свайными элементами находят делением периметра фундамента на число опор.

Порядок проведения работ при строительстве

Произведя необходимые расчеты, можно приступать к монтажу фундамента ТИСЭ своими руками. При установке свай необходимо соблюдать строительные нормы, чтобы не допустить вспучивания грунта. Высота ростверка должна превышать ширину, а расстояние между ним и грунтом должно быть 0,1-0,15 м. Конструкция должна быть усилена.

Разметка фундамента

Это первый этап собственно строительных работ. Вам нужно будет подготовить колья, рулетку, рейку, леску и уровень воды.

Пошаговая инструкция по разметке участка фундамента:

1. Там, где будет стена, вбиваются рейки с запасом 2 м. К ним крепятся подмости.
2. Для разметки первого угла от рейки делается метровый отступ и вбивается кол. На длину стены от первого кола ставится еще один кол. Верхнюю границу ростверка определяют с помощью уровня.
3. Вторая стена отмечена прямым углом. На нем отмечены остальные стены.

Внутренняя граница ростверковой части отмечается с помощью рулетки и лески. Также следует указать места, где будут располагаться колодцы.

Армирование

Эта процедура делается для увеличения прочности опор. Для свай нужно подготовить прутья сечением 1-1,2 см, для ростверковой части – чуть тоньше. Сваи армируются и заливаются отдельно.

Бурение скважин и бетонирование свай

В отмеченных местах копают ямы лопатой на полштыка. Затем переходят непосредственно к бурению. Для этой процедуры приобретается инструмент для фундамента, предназначенный для работы именно по технологии ТИСЭ. Глубина этой буровой установки регулируется двухсекционной штангой, а для расширения базы она снабжена специальной лопатой. Имеется приспособление для подбора и рыхления почвы.

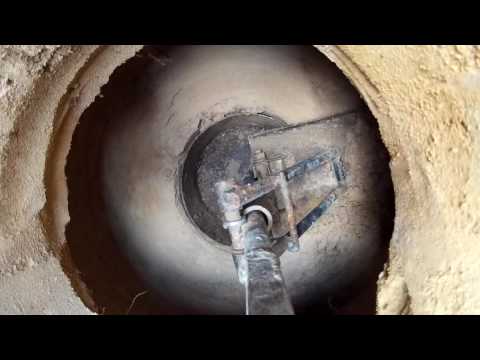

Когда колодец будет готов, нужно сделать его основание шире. Некоторые мастера предпочитают для этого сразу перенастраивать дрель. Другие расширяются после завершения нескольких скважин. После этой процедуры сваи армируют и заливают. Этот процесс реализуется по частям. Залив порцию бетонного раствора, его уплотняют с помощью вибратора. Это нужно проделать с каждой частью.

Устройство ростверка

Ростверк служит для соединения свай и обеспечивает равномерное распределение веса здания. Для этих работ существуют разные варианты опалубки ТИСЭ, рассчитанные на стены разной толщины. Самый массивный из них (под номером 3) предназначен для строения 0,38 м и подходит для жилого дома, самый легкий (1) — около 0,2 м, используется для гаражей, сараев и заборов. Опалубка ТИСЭ 2 подходит для стены толщиной в четверть метра.

Внутри опалубки должен быть уложен гидроизоляционный слой. Насыпав слой песка, устанавливается арматурный каркас. При этом выдерживается расстояние до стен 50-70 мм. Заливаемая смесь уплотняется специальным вибратором. Когда она затвердеет, опалубку можно демонтировать. Песчаный слой также удаляется.

Благодаря экономичности и возможности установки на пучинистых грунтах фундамент ТИСЭ популярен в загородном малоэтажном строительстве. Недостатком данной технологии является необходимость использования специального сверла.

недостатки фундаментов, технология возведения свайной конструкции своими руками, работа с буром и тонкости расчета

1. Особенности
2. плюсы
3. Минусы
4. Оплата
5. Строительство
6. Совет

Одним из видов свайного или свайно-ростверкового фундамента является основание, выполненное по технологии ТИСЭ.

Особенности

Не зря фундамент ТИСЭ называют универсальным, он предназначен для различных грунтов, исключение составляют лишь горные породы. Здание может иметь несколько этажей и железобетонный перекрытие, но на прочность и надежность конструкции это не повлияет. Но это не значит, что у него совершенно нет недостатков.

Эта конструкция отлично зарекомендовала себя на сильносуглинистых почвах. , на котором фундаменты других типов трескаются через несколько лет. Фундамент ТИСЭ подходит для использования на участках, расположенных вблизи железнодорожных путей или автомобильных дорог. Обычный столбчатый фундамент при вибрациях разрушается, а для фундамента ТИСЭ они совершенно незаметны.

Расчет фундамента необходимо начинать с тщательного изучения и анализа участка. После этого территория размечается и бурится. Для этого используется ручной фундаментный бур ТИСЭ Ф300, Ф250, Ф200 – диаметр соответствует показателю в названии. Сваи могут быть заглублены на максимальную глубину 2,20 метра. Отзывов против ТИСЭ практически нет, все владельцы остались довольны своим выбором.

плюсы

По мнению профессионалов, фундамент, возводимый по технологии ТИСЭ, имеет огромное количество преимуществ:

• Доступная цена — такая конструкция обойдется в 2 раза дешевле традиционного ленточного фундамента. При монтаже уменьшаются масштабы земляных работ и стоимость бетона, к тому же нет необходимости привлекать спецтехнику.
• Монтаж такого основания можно производить в любое время года и при любых погодных условиях.
• Работа по обустройству не займет много времени. Такой фундамент отлично подходит для индивидуального строительства, поэтому его быстро сможет установить даже мастер-самоучка.

Специалисты также отмечают тот факт, что по возводимому зданию можно без затруднений провести коммуникации, и это еще одно неоспоримое преимущество фундамента.

Минусы

Как и у любого изделия, у сооружения, возводимого по технологии ТИСЭ , также есть ряд недостатков:

• Такой фундамент нельзя строить на илистой или обводненной почве. При больших нагрузках сваи провисают и повреждаются.
• Требуется ручной труд — бурение на твердых и скалистых участках затруднено, появляются проблемы со скважиной. Но даже в такой ситуации можно обойтись без помощи специалистов.
• Нельзя делать подвал на всю площадь дома.
• Необходимо выполнить широкую отмостку.

Учитывая все характеристики фундамента, выполненного по технологии ТИСЭ, можно с уверенностью сказать, что он идеален для частного строительства, а также экономичен.

Платеж

Для правильного расчета фундамента необходимо определить необходимое количество свай.

Для этого придерживайтесь следующей последовательности:

• Рассчитайте общую нагрузку на фундамент с учетом конструкции сооружения. Необходимо учитывать вес конструкции с ростверком и всеми стенами, вес кровли, перекрытий и полов. Сложите все эти показатели и умножьте на 1,2, результат умножьте на 1,3. Полученный результат является показателем нагрузки на сваи.
• Затем необходимо рассчитать несущую способность буронабивной сваи. Для этого нужно обратиться в архитектурный отдел города, чтобы узнать геологические особенности участка и какие грунты находятся ниже глубины промерзания. Сотрудники отдела быстро рассчитают и скажут вам максимальную нагрузку с помощью таблицы.

• Скопируйте план фундамента проекта. Разделите максимальную нагрузку конструкции на нагрузку сваи. Таким образом, вы узнаете необходимое количество столбов.
• На копиях планов отметьте расположение всех свай. Сначала указываются сваи по углам поля, затем по стыкам, а оставшийся объем равномерно распределяется по участку.

Это даст вам базовый план, над которым вы сможете работать в будущем.

В среднем для кирпичного дома или здания-оболочки на каждый квадрат территории допустима нагрузка 2400 кг, для домов из различных видов бетона (пенобетона или газобетона) — 2000 кг, а для деревянного и каркасных конструкций — 1800 кг. На эти показатели можно ориентироваться приблизительно.

Строительство

Универсальный фундамент, возводимый по технологии ТИСЭ, востребован, потому что стоит недорого, а его возведение не занимает много времени, к тому же все можно сделать своими руками. Изначально тщательно подготовьте участок, а именно снимите верхний слой почвы и смонтируйте ветошь.

Затем отметьте расположение свай и площадку. Для этого используется гидроуровень. Затем немного подрежьте колышки и поместите гвозди во внешние углы площадки, закрепив на них веревку, также можно использовать крепкую леску. Когда эта работа будет выполнена, установите колья для несущих стен.

Для монтажа обгонной рамы используется кругляк из доски толщиной 50 мм. Рекомендуется использовать садовый бур. Экономичнее и удобнее сделать полутвердую обгонку, на которой обязательно нужно определить нулевой уровень.

Затем осуществляется установка гладких брусков, которые крепятся к доскам. Сверху должен быть нулевой уровень. Обратите внимание, что обгон устанавливается для контроля, затем демонтируется. Выкопайте яму вокруг участка и начните бурить. Для начала рекомендуется обустроить примерно 5 колодцев, после чего их нужно расширить.

Если в почве небольшое количество песка, то бурение будет затруднено и эта работа займет много времени. Чтобы облегчить процесс, в каждую лунку налейте на ночь по 5 ведер воды, это смягчит почву и на следующий день расширить лунку будет легче. Таким образом, вы можете справиться с этим без специального оборудования.

При установке основания ТИСЭ не забудьте об армировании. Длину стержня можно узнать по глубине опоры. Если арматура едва заметна из-за столба, ее можно в дальнейшем использовать как виброуплотнитель для бетонирования, который удалит остатки воздуха из бетона.

Следующая процедура – ​​гидроизоляция, для которой используется рубероид. Для монтажа материал нужно разделить на куски и свернуть в цилиндр. Изделие помещается в колодец, но только при установленной арматуре. Насыпьте почву на видимый конец рубашки. Монтаж фундамента ТИСЭ требует максимально быстрого бетонирования.

Специалисты рекомендуют заполнять несколько колодцев одновременно.

Когда зальете столбы и зальете опоры, приступайте к изготовлению ростверка. Для этого устанавливаются щиты, их закрывают прочным полиэтиленом. Опалубку закрепляют шпильками, а в брусе с обеих сторон делают отверстия. Один конец шпильки загибают на другой, на котором закрепляют шайбу и гайку. На шпильки устанавливается арматура, она фиксируется пластиковыми стяжками.

Неоспоримым преимуществом этого фундамента является отсутствие дренажа. Утепление отмостки и подхват проводить не нужно. А чтобы стоки не действовали разрушительно на участки, прилегающие к отмостке, снаружи устанавливаются ливневые желоба.

Консультация

Фундамент по технологии ТИСЭ можно использовать для многоэтажных зданий и не переживать, что они просядут. Но помните, что дома средней площади весом около 380 тонн на мягком грунте нуждаются в большом количестве опор ТИСЭ, что сделать самостоятельно очень сложно, но все же возможно.

Чтобы строительство фундамента было завершено быстро и качественно, необходимо учитывать следующие рекомендации:

• Цилиндрические части всех колодцев в первую очередь лучше пробурить, а уже потом расширять. Такая последовательность сократит время на монтаж и демонтаж бурового плуга.

• Во время бурения камни могут затруднить работу. Маленькие автоматически попадут в драйв, а вот больших придется вынимать мотыгой. Поэтому, если вам попался крупный валун, то начинайте бурить немного дальше. Допускается максимальное смещение 500 см.
• Если при расширении колодца грунт начал осыпаться, как можно быстрее приступайте к бетонированию. Пробурили одну скважину — и сразу бетонируем. Эту процедуру следует выполнять на песчаных грунтах и ​​при повышенном уровне грунтовых вод.
• При наличии на участке неровного рельефа ростверк необходимо выполнять либо с переменной высотой сечения для небольших уклонов, либо ступенчатым для больших уклонов.

Не все сваи фундамента ТИСЭ должны забиваться в обязательном порядке. Технология винтовых свай позволяет быстро возводить фундамент. Винтовые сваи работают как винт. Это металлическая труба диаметром 108 мм с винтовой лопастью. Отвал сконструирован таким образом, что при вкручивании в землю почва уплотняется. Полость бетонируется, и полученная опора имеет несущую способность до 5 тонн. Фундамент на сваях уместно строить на заболоченных грунтах и ​​торфяниках, но только при возведении зданий из дерева.

Срок службы конструкции зависит от толщины металла сваи и интенсивности образования коррозии на поверхности, но, как правило, значительно больше, чем у других видов оснований.
