Типы свай: Классификация видов свай и виды свайного фундамента

какие бывают и классификация фундаментов

Виды свайных фундаментов могут различаться в зависимости от особенностей ландшафта, грунта и самого сооружения. Но в любом случае, данный тип опорных сооружений существенно снижает затраты на строительство по сравнению с применением заливных фундаментов, уходящих под поверхность земли. Во многих случаях различные типы свай являются единственным решением в строительстве сооружений при сложных условиях. Свайные конструкции имеют свои преимущества некоторые недостатки, потому в проектировании учитываются даже малейшие нюансы их сооружения.

Содержание

Основные типы свайных конструкций

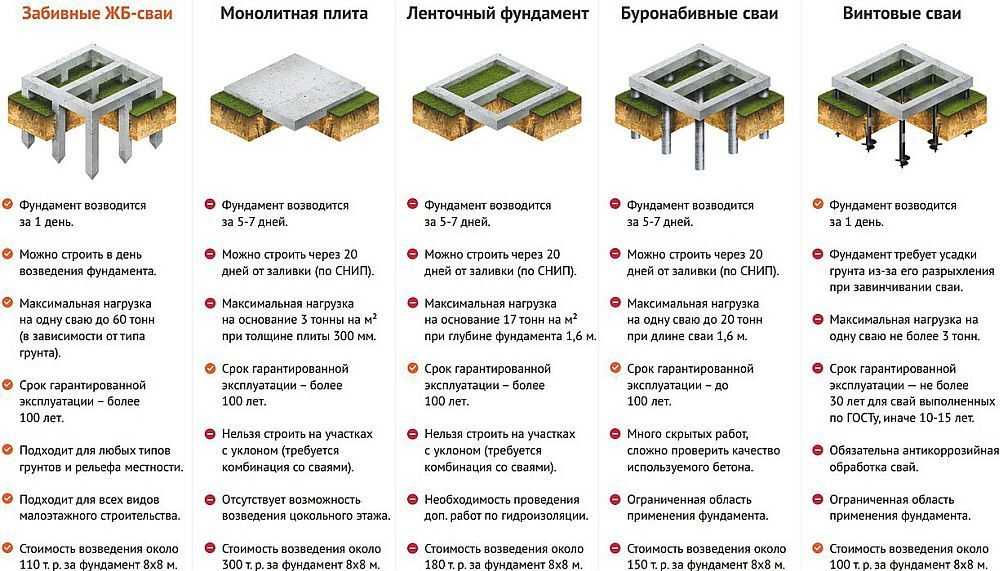

Типы свайных фундаментов различаются по видам свай и ростверк. Но основной принцип применения данного типа фундамента заключается в том, что опора сооружения получает сцепление с грунтом за счет наличия вертикально расположенных в нем элементов конструкции, то есть – свай.

По типу работы фундаменты разделяют на следующие типы:

1. Стоечные сваи. Их задача заключается в принятии на себя основной нагрузки от веса всего сооружения. Такие сваи передают вес конструкции на грунт. Это – наиболее распространенный тип свай, их материал и конструкция предполагает максимальную прочность, надежность и долговечность, так как на них приходится около 85 % всей массы здания. Данный тип фундамента практически не дает осадки и способен выдерживать значительные нагрузки на протяжении длительного периода.
2. Висячие сваи. Они, как правило, имеют рельефную поверхность в сочетании с увеличенной боковой площадью. По принципу действия их можно сравнить с забитым в прочное основание гвоздем. Яркий пример данного типа фундамента можно привести при помощи винтовых свай. Их применение становится целесообразным в тех случаях, когда прочный грунт залегает в поверхности на значительную глубину, то висячие смогут выполнять свою функцию без погружения в грунт на большое расстояние.

Устройство фундамента на сваях

Свая – это стержень, на котором впоследствии будет держаться фундамент. Она может погружаться в землю в готовом виде, либо изготавливаться непосредственно в грунте. Основное назначение элемента – передача нагрузки на грунт как посредством бокового трения, так и через нижний торец.

Составляющие свайного фундамента

Свайный фундамент состоит из нескольких составляющих. Его конструкция может изменяться в зависимости от типа применяемых материалов и других факторов, но в целом выглядит следующим образом:

• сваи, погруженные в землю;
• в верхней части они соединяются ростверком, который может состоять из балок или плит и находиться над уровнем грунта.

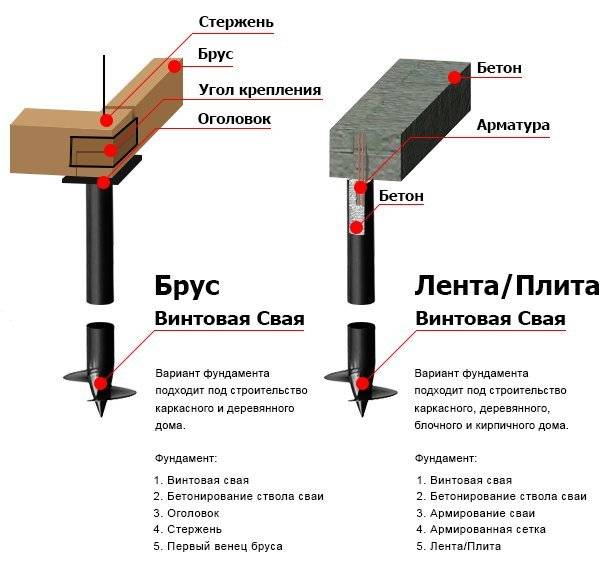

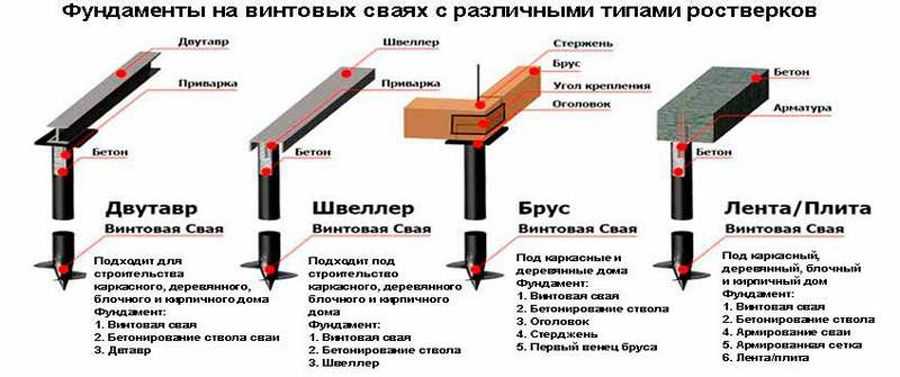

Виды ростверков свайных фундаментов: сборные, монолитные, монолитно-сборные. В случаях, когда голова сваи является ее продолжением и соединяется с другими колонами, в изготовлении ростверка необходимость отпадает.

Во всех типах фундаментов ростверк служим для равномерной передачи нагрузки от здания к сваям, а от них – на грунт.

Классификация по типу материала

Чтобы определить, какие бывают сваи, следует более подробно рассмотреть их классификацию по типу материала. От его выбора будет зависеть долговечность, надежность, устойчивость к внешним раздражителям возводимого фундамента.

Деревянные

Изделия изготавливаются преимущественно из следующих пород древесины:

• сосна, ель;
• дуб;
• кедр;
• лиственница или пихта.

Сваи из дерева бывают цельными и сращенными по длине, во втором случае бревна соединяются с помощью металлических накладок.

При меньшей цене изделий из дерева важно учитывать, что они способны выдержать меньшую нагрузку по сравнению с железобетонными или железными аналогами. Чаще всего деревянные сваи применяются при сооружении временных конструкций.

Железобетонные

Данная разновидность свай имеет наиболее распространенное применение. Они могут быть как монолитными, так сборными.

Монолитные конструкции имеют разное сечение: круглое, квадратное, прямоугольное. Параметры сечения – от 20Хдо до 40Х40. Конец, погружаемый в грунт, имеет пирамидальную форму. При забивке фундамента он дополнительно защищается стальным башмаком. Монолитная конструкция почти всегда укрепляется посредством внутреннего продольного армирования. Для увеличения прочности сваи она может иметь поперечное армирование из низкоуглеродистой проволоки.

Сваи сборной конструкции собираются из трубчатых железобетонных элементов. Сборка осуществляется заранее на производстве или непосредственно на месте строительства.

Забивка железобетонных свай может осуществляться при помощи копров, передвижных кранов и прочего специализированного оборудования. Широкое распространение получила менее затратная технология вибропогружения.

При забивке свай их верхняя поверхность защищается тройным слоем металлической сетки с шагом от 5 см. Данная мера предотвращает разрушение железобетонного изделия в процессе передачи нагрузки от молота.

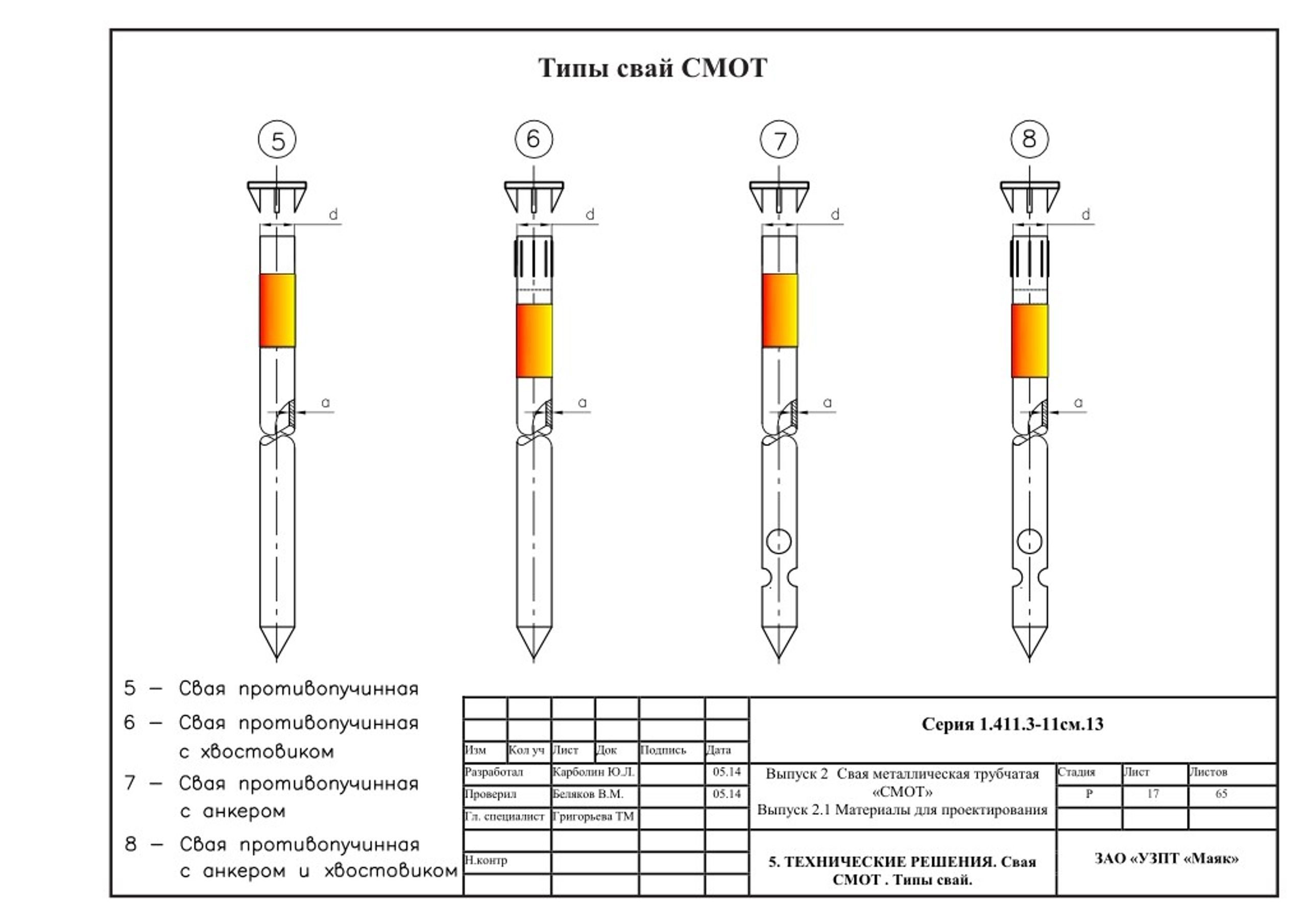

Металлические

Основное преимущество металлических или винтовых свай заключается в возможности точечного создания несущей способности в местах, где применение железобетонных технологий либо невозможно по причине трудного доступа, либо является слишком дорогим. На сегодняшний день в гражданском строительстве данный вид опор применяется все чаще.

Изделия изготавливаются из цельнолитых труб, с одной стороны сведенных к конусу. Около наконечника к трубе приваривается реборда из листового металла. Существуют следующие виды винтовых свай:

• сварные;
• с литыми наконечниками;
• геошурупы.

Применение металлических свай целесообразно в строительстве фундамента на сложном грунте. С их помощью можно значительно сэкономить бюджет, при этом достигается максимальное качество и прочность конструкции. Сроки возведения фундамента и шум сокращаются в 2 раза по сравнению с железобетонными аналогами.

Классификация по способу заглубления в грунт

Способ погружения сваи зависит от вида изделия, материала, из которого оно изготовлено и некоторых других факторов, например – тип грунта и уровень грунтовых вод. Для облегчения возведения свайного фундамента в песчаных и гравелистых грунтах может применяться технология подмывания, а для пылевато-глинистых грунтов – бурение скважин и электроосмос. Но чаще всего используются следующие способы погружения:

• забивной способ реализуется с применением свайных молотов;
• погружение вибрированием осуществляется в условиях влажных песков;
• вдавливание в грунт, применяется в случаях, когда недопустимо динамическое воздействие на грунт;
• винтовые металлические си заглубляются в грунт посредством ввинчивания. Данная технология является целесообразной в слабых грунтах.

Разделение свай по условию изготовления

Существует две основные классификации свай по условию их изготовления: производимые на производстве и в грунте. Если в первом случае изделие погружается в землю в готовом виде, то во втором изготавливается непосредственно на месте строительства. Такие изделия называют буронабивными или набивными.

Набивные сваи

Первым этапом монтажа таких свай является бурение скважины до определенной отметки. Впоследствии в ней набивается бетон или железобетонная конструкция. Часто в нижней части скважины путем бурения грунта либо распирания путем усиленной трамбовки бетона делается расширение. В результате свая будет иметь расширенную пяту.

Следующим этапом является укрепление ложа. Для этого на дно скважины засыпается и трамбуется щебень или шлак для укрепления будущей сваи. Максимальные параметры буронабивного изделия – до 0,5 м.

Затем в скважину устанавливается обсадная труба, которая впоследствии будет выполнять функцию фундамента. Если конструкция сваи предполагает дополнительное укрепление, в обсадную трубу устанавливается каркас из арматуры. Труба имеет теряемый башмак, который в процессе утрамбовки бетона образовывает расширенную пяту.

В трубу заливается бетонная смесь, после чего производится утрамбовка материала. Оно выполняется путем удара молота по трубе либо по технологии виброштампования. Второй метод является более экономичным и на сегодняшний день применяется все чаще.

Применение фигурных свай различного типа

В особенно сложных условиях, например – при сильном промерзании грунта или чрезмерной нагрузке на почву, рекомендуется применение свай с различными формами. Они могут быть как изготавливаемыми в грунте, так и забивными.

Различают следующие виды изделий:

• пирамидальные;
• трапецеидальные;
• ромбовидные;
• с уширенной пятой.

Вид свай с уширенной пятой

Все эти виды свай используются только в качестве висячих стоек, так как позволяют в полной мере использовать опорную способность грунта. Первые три вида изделий применяются в условиях сильного промерзания грунта для минимизации касательных сил при его пучении.

Сваи с уширенной пятой применяются в слабых грунтах, под которыми пролегают более плотные слои. Такие изделия используются в качестве стоек и могут обеспечить прочность и надежность фундамента даже на нестабильных грунтах.

Виды и классификация свай — полезная информация о примерах применения свай

16.06.2022

Сваи появились практически одновременно с человеческой цивилизацией. Как только люди стали строить дома, они стали применять сваи для укрепления строений. Тогда сваи выглядели как деревянные колья, часто закованные в железо со стороны острия. С развитием металлургии появились металлические (чугунные или железные) сваи, а в ХХ веке получили распространение железобетонные и винтовые конструкции.

Главное назначение свай — прорезка поверхностных слабых слоёв грунта с целью передачи нагрузок на нижние, более устойчивые слои. Свайный фундамент рационально устраивать в двух случаях:

1. Грунт с достаточной несущей способностью расположен существенно ниже уровня земли.
2. Невозможность увеличения фундамента под очень тяжёлым строением — многоэтажным зданием или мостом.

По своей конструкции сваи состоят из пяты, оголовка, ствола, башмака, наконечника и других элементов в зависимости от типа сваи.

При устройстве фундаментов может быть использована одна свая (односвайный фундамент), кучно расположенные сваи числом от 2 до 16 (свайный куст) и большое количество свай (свайное поле). Свайный фундамент комбинируется с ленточным или плитным, образуя комбинированный фундамент, препятствующий общей и неравномерной осадке строений.

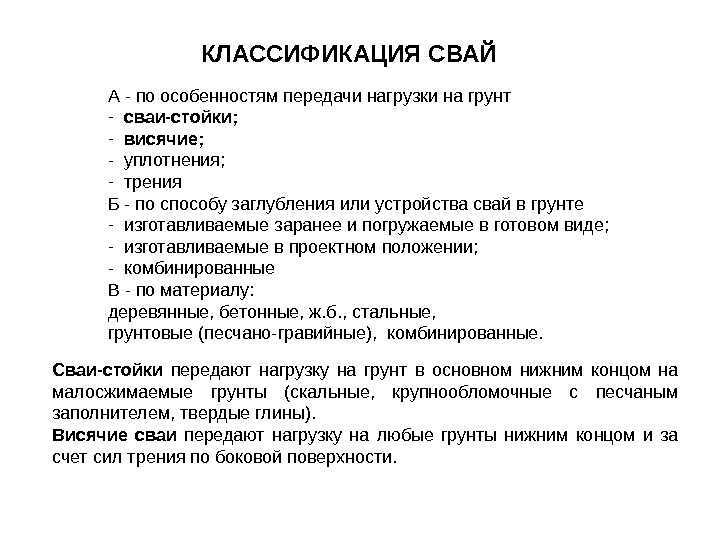

Классификация свай включает в себя несколько критериев:

• методы погружения в грунт;
• способы опоры на грунт;
• материал изготовления.

Кроме того, внутри каждой группы есть своя классификация, позволяющая получить представление о широте ассортимента свай и их функциональных возможностях. Рассмотрим виды свай по методу погружения в грунт:

• Забивные. Они погружаются в грунт без его предварительной выемки с помощью копровых установок ударного, вибрационного и вдавливающего типа.
• Сваи-оболочки. Их устанавливают вибрационным методом с предварительной выемкой грунта.
• Буровые. Это железобетонные сваи, которые погружают в предварительно пробуренную скважину методом бетонирования.
• Винтовые. Лёгкие металлические сваи, вкручиваемые в грунт.

По способу опоры на грунт сваи делятся на сваи-стойки, опирающиеся пятой на скальные и малосжимаемые слои, и висячие сваи, которые опираются на сжимаемые слои боковой поверхностью и пятой. Есть и анкерные сваи, которые раскрывают опорную лопасть после погружения в грунт, что позволяет им воспринимать как вдавливающие, так и выдёргивающие нагрузки.

Что касается видов свай по материалу изготовления, то можно выделить следующие группы:

Железобетонные сваи. Это наиболее распространённые забивные сваи, имеющие длину до 12 м при сечении до 30×30 см и до 16 м с сечением 40×40 см. По способу армирования ж/б сваи выпускаются с ненапрягаемой продольной арматурой и с предварительно напряжённой продольной арматурой. По форме сечения они бывают квадратные, прямоугольные, квадратные полые и круглые полые. По геометрии пяты ж/б сваи могут быть заострёнными и тупыми, а по конструктивным особенностям — цельные и составные.

Деревянные сваи. Производятся из длинномерного леса хвойных пород, используются при малых и средних нагрузках в слабых грунтах. Согласно требованиям ГОСТ-9463, диаметр деревянных свай должен составлять 22–34 см, а длина — 650–850 см, с сохранением естественной коничности (сбега) брёвен. Нижние концы деревянных свай заостряются в виде трёх- или четырёхгранной пирамиды и защищаются металлическим башмаком, а верхние концы — бугелем.

Металлические сваи. Их производят из высокопрочных сталей и делят на винтовые, шпунт Ларсена и шпунтовые трубы. Винтовые сваи представляют собой стальные стержни с винтообразными лопастями в нижней части. Они могут быть монолитными и сварными, делиться по числу витков лопастей — это влияет на применение свай в различных типах грунта.

Шпунт Ларсена выглядит как металлопрокат корытообразной формы с пазовыми замками на торцевых частях. Длина одной секции составляет от 5 до 20 м — их соединение образует монолитные стены, не пропускающие воду. В отличие от шпунта Ларсена, шпунтовые трубы имеют полую форму и такие же замки — благодаря своей форме они образуют ещё более прочные и устойчивые шпунтовые стенки.

Сфера применения свай зависит от их классификации. Железобетонные забивные сваи применяют в промышленном и гражданском строительстве — они становятся надёжными опорами для зданий, мостов, ЛЭП.

Буровые сваи применяются в зависимости от способа установки: буронабивные сваи применяются при высоких вертикальных или горизонтальных сосредоточенных нагрузках, на площадках со сложными инженерными или геологическими условиями. Буроинъекционными сваями укрепляют старые основания зданий в случае опасности оседания грунта. Буросекущие сваи применяются для устройства сплошной стены, выполняющей функцию шпунтового ограждения котлована, фундамента и стены подвальной части здания.

Металлические винтовые сваи становятся фундаментом для малоэтажных зданий, опорами для заборов и рекламных щитов. Шпунтовый металлопрокат применяется для укрепления стенок котлованов, набережных и резервуаров. Деревянные сваи находят своё применение в частном домостроении — их малый вес и способность не нагружать собой грунт позволяют сократить площадь подошвы деревянного фундамента.

различных типов свай | Сваи класса

Геморрой, также известный как геморрой, представляет собой опухшие вены, которые образуются вокруг анальной области. Они могут развиваться внутри прямой кишки или на коже вокруг заднего прохода. Геморрой встречается часто и очень редко бывает серьезным. Иногда они протекают бессимптомно и проходят сами по себе, при этом люди даже не подозревают, что у них есть или были геморроидальные узлы.

Некоторые случаи геморроя более серьезны в зависимости от их расположения и размера. Геморрой можно классифицировать по степени; у каждого есть рекомендованное лечение свай. При геморрое от легкой до умеренной степени изменения диеты и образа жизни иногда может быть достаточно, чтобы предотвратить их ухудшение и развитие новых. Хирургия, проводимая хирургом по сваям, является вариантом для более серьезных случаев, вызывающих большой дискомфорт.

Причины геморроя

Типы геморроя

Геморрой можно разделить на четыре основных типа: внутренний геморрой , выпавший геморрой , наружный геморрой и тромбированный геморрой .

Внутренний геморрой

Внутренний геморрой представляет собой набухшие вены, которые развиваются глубоко в прямой кишке. Из-за своего расположения они не видны и не пальпируются, редко вызывают заметные симптомы из-за того, что в прямой кишке отсутствуют болевые нервы. Внутренний геморрой в основном безвреден и проходит сам по себе.

Однако более крупные могут вызывать такие симптомы, как боль, зуд или жжение. Припухлость также может ощущаться возле ануса. Также могут быть ректальные кровотечения во время дефекации. Иногда дефекация или перенапряжение при дефекации может привести к выталкиванию внутреннего геморроидального узла из анального отверстия (выпадение геморроидального узла).

Выпавшие геморроидальные узлы

Внутренние геморроидальные узлы, которые выступают или выталкиваются из заднего прохода, называются выпадением геморроидальных узлов. Выпадение геморроидальных узлов можно классифицировать по степени выпячивания:

• I степень – Внутренний геморрой без пролапса.
• Степень II — Пролапс возникает при повышенном давлении в ректальной или анальной области, например при натуживании при дефекации. Однако геморроидальные узлы втягиваются в прямую кишку самостоятельно после дефекации.
• Степень III – Подобно степени II, геморроидальные узлы выпячиваются из заднего прохода во время дефекации, но в этом случае они не втягиваются обратно самостоятельно впоследствии. Вместо этого их нужно будет втолкнуть обратно.
• Степень IV – Выпавшие геморроидальные узлы выпячиваются из заднего прохода и не могут быть возвращены в нормальное положение. На этой стадии геморрой рискует стать ущемленным, что является серьезным и неотложным состоянием, когда кровоснабжение геморроидальных узлов прекращается из-за давления, что приводит к сильной и внезапной боли.

Основным симптомом выпадения геморроидального узла является видимый выступающий геморрой. Иногда они сопровождаются болью, жжением и зудом. В зависимости от степени, выпадение геморроидальных узлов можно лечить с помощью изменения диеты и образа жизни, лигирования резинкой, склеротерапии или хирургического вмешательства.

Наружный геморрой

Наружный геморрой обычно первое, о чем думают люди, когда слышат слово «геморрой». Это видимые и ощутимые шишки, которые образуются на коже вокруг заднего прохода. По симптомам они похожи на внутренний геморрой, за исключением того, что внутренние геморроидальные узлы располагаются внутри прямой кишки.

Однако, поскольку наружные геморроидальные узлы образуются вне тела, такие симптомы, как боль, более выражены, а у некоторых людей симптомы могут нарушать повседневную деятельность, такую ​​как сидение, выполнение физических упражнений или опорожнение кишечника.

Тромбированный геморрой

Тромбированный геморрой представляет собой внутренний или наружный геморрой, в котором образуется кровяной сгусток, называемый тромбом. Будучи серьезным осложнением невылеченного геморроя, тромбированный геморрой вызывает более серьезные симптомы, включая сильную боль, жжение, зуд, покраснение и отек.

Хотя тромбированный геморрой не является опасным для жизни состоянием, он требует немедленной медицинской помощи. Его основным методом лечения является хирургическая процедура, известная как тромбэктомия, при которой сгусток крови в геморроидальном узле вырезается и дренируется. Тромбэктомия отличается от геморроидэктомии или операции по удалению геморроидальных узлов.

Геморрой часто нарушает повседневную деятельность и влияет на качество жизни. При появлении таких симптомов, как боль, кровотечение и ощущение комка в анальной области, лучше всего обратиться за консультацией к врачу для постановки точного диагноза и последующего лечения геморроя. Это не только вылечит геморрой, но и исключит другие состояния с похожими симптомами, такие как рак.

Colorectal Practice — клиника в Сингапуре, специализирующаяся на лечении колоректальных заболеваний, включая геморрой. Клинику возглавляет доктор Деннис Кох, который имеет опыт проведения как нехирургического, так и хирургического лечения геморроидальных узлов, таких как геморроидэктомия и лигирование резиновыми кольцами. По всем вопросам и для записи звоните по телефону 6262 1226.

Полный спектр колоректальных услуг для вашего спокойствия

Мы адаптируем наши методы лечения в соответствии с вашими требованиями к образу жизни и медицинскими потребностями. В нашей колоректальной клинике мы верим в предоставление индивидуального ухода, поскольку это позволяет улучшить хирургические результаты и создает благоприятную среду для наших пациентов.

Для получения подробной консультации свяжитесь с нами по телефону 6262 1226 или заполните контактную форму ниже.

Свяжитесь с нами

Какие бывают типы свай и методы их возведения?

Сваи сегодня являются одним из краеугольных камней строительной индустрии, и так было на протяжении столетий, если не тысячелетий. Функция свай заключается в простой передаче нагрузки от конструкции или здания в грунт.

В этом руководстве мы сначала рассмотрим, что такое сваи и откуда они взялись, затем рассмотрим два типа свайных фундаментов, методы возведения свай, установку свай и, наконец, роль безопасных рабочих площадок для поддержки свай. вышки.

Воспользуйтесь ссылками ниже, чтобы перейти к наиболее интересующему вас разделу:

• Что такое свайное строительство?
• Откуда взялась свая?
• Типы свай?
• Методы устройства свай
• Типы свайного фундамента
• Установка свай
• Безопасные рабочие платформы

Что такое свайное строительство?

Забивка свай – это процесс забивания или бурения свайных фундаментов в землю под строящимся зданием. Эти сваи передают нагрузку от конструкции на землю, помогая поддерживать ее. Свайные фундаменты часто используются там, где грунт слишком слаб, чтобы поддерживать конструкцию.

Читайте дальше, чтобы узнать больше о различных типах забивки и методах устройства свай.

Откуда взялись сваи?

Как и многие современные технологии, наши высокотехнологичные свайные системы сегодня возникли из-за явной потребности сотни и даже тысячи лет назад, которая существует и по сей день. Некоторые из первых зарегистрированных примеров закладки свай включают речных жителей в Швейцарии 6000 лет назад, которые строили сооружения на свайных фундаментах для защиты от наводнений и нападений, возводя свои жилища. Римляне, что неизбежно, первыми начали использовать сваи для береговых работ в Европе, а в Великобритании есть доказательства того, что они использовали деревянные сваи, забитые в русло реки, для мостов в Лондоне и Корбридже более 2000 лет назад.

В ранних цивилизациях города и поселки хотели строить близко к рекам для связи и защиты, поэтому болотистую почву нужно было чем-то укрепить и укрепить – вот как и почему родилось свайное дело. Деревянные сваи вбивали в землю вручную или выкапывали ямы и засыпали их песком и камнями. В более современные времена постоянно растущая потребность в зданиях и инфраструктуре вынуждает власти и агентства по развитию использовать земли с плохими характеристиками почвы. Сваи, как и всегда, жизненно важны в нашей современной строительной отрасли.

Какие существуют типы свай?

Два основных типа свай — это концевые опорные и висячие сваи:

• Концевые опорные сваи передают нагрузку непосредственно на более глубокий прочный слой грунта или горной породы на некотором расстоянии от поверхности.
• Висячие сваи передают нагрузку за счет трения между окружающим грунтом и поверхностью сваи по всей ее длине.

Способы устройства свай: типы свайного фундамента

Важно отметить, что свайный фундамент и свая — это две разные вещи, но они работают вместе, чтобы сваи могли выдерживать большие нагрузки. Свайный фундамент обычно определяется как ряд колонн, которые служат основанием для конструкций, тогда как сама свая представляет собой колонну или цилиндр, который помогает передавать нагрузку на нижний слой грунта.

Строительство свайных фундаментов осуществляется разными способами, с различными преимуществами и применениями. Однако все сваи так или иначе бурятся или вбиваются в землю. Существует четыре основных типа свайного фундамента, каждый из которых имеет свой способ возведения:

• Забивные сваи
• Буронабивные сваи
• Забивные и монолитные сваи
• Сваи из заполнителя

Читайте дальше, чтобы узнать об этих различных типах свайных фундаментов, или используйте приведенные выше ссылки для перехода к определенному типу.

Забивные сваи

Забивные сваи — классический тип свайного фундамента. Они могут быть построены из дерева, техника, которой уже много веков и которая до сих пор используется во всем мире. В Великобритании деревянные сваи используются в основном для прибрежных работ, морской обороны и причалов. Другой вариант — сборные железобетонные сваи, армированные, чтобы выдерживать движущие нагрузки, они обычно предварительно спрессованы с квадратным или восьмиугольным сечением. Наконец, существуют стальные сваи трубчатого, коробчатого или двутаврового сечения. Замкнутые стальные шпунтовые сваи также широко используются, преимущественно для строительства стен.

С каждым из этих материалов сваи вбиваются в грунт, отталкивая равный объем грунта в стороны и уплотняя зону вокруг сваи, увеличивая ее несущую способность. Чтобы произошло это увеличение прочности почвы, поровое давление воды должно рассеяться за счет быстрого дренажа. Этот тип укладки не подходит для водонасыщенных или илистых грунтов, так как они медленно дренируются и не могут быть уплотнены таким же образом.

Буронабивные сваи

Буронабивные сваи, также известные как сменные сваи или буронабивные сваи, сооружаются путем бурения в земле больших отверстий и заполнения их бетоном. Буронабивные сваи очень эффективны, поскольку они передают нагрузку над землей на глубокие слои горных пород и почвы под ними с минимальной осадкой, что идеально подходит для опорных конструкций, таких как мосты и защита от наводнений.

Для некоторых буронабивных свай дно отверстия расширяется или расширяется, образуя утолщение на конце. Стальной арматурный каркас опускается в отверстие перед заливкой бетона или опускается после заливки бетона.

В категории фундаментов с буронабивными сваями обычно используются два подтипа: буронабивные сваи и сваи непрерывного шнека (CFA):

• Буронабивные сваи используются в случаях, когда в земле имеются значительные препятствия. Временная обсадная труба устанавливается сваебойной установкой для обеспечения поддержки. «Свайные выступы» (земля и порода, удаленные в процессе бурения) удаляются изнутри обсадной трубы, затем устанавливается стальной арматурный каркас. В этот момент отверстие заливается бетоном и снимается обсадная труба.

• Сваи непрерывного шнека (CFA) не требуют использования временной обсадной колонны – это наиболее универсальный, эффективный и широко используемый тип фундамента из буронабивных свай в Великобритании. После того, как отверстие пробурено, в него закачивается бетон, затем вставляется стальной арматурный каркас.

Вращающаяся буронабивная установка

Сравнение буронабивных и забивных свай

Как указано выше, забивные сваи представляют собой классический метод забивки свай, при котором свая забивается в грунт, что увеличивает ее несущую способность. Буронабивная свая строится путем бурения отверстий в земле и заполнения их бетоном.

Основное различие между этими двумя типами свай заключается в том, что забивные сваи формируются за пределами площадки и устанавливаются на месте, в то время как буронабивные сваи заливаются бетоном на месте. Преимущество забивных свай в том, что их можно быстро построить и использовать, однако они создают сильные вибрации, поэтому не подходят для компактных участков. Предпочтение отдается буронабивным сваям, поскольку они не создают такого нарушения в почвах, имеют более высокую несущую способность и избегают сезонных нарушений, таких как промерзание.

Забивные и монолитные сваи

Забивные и монолитные сваи сочетают в себе преимущества обоих методов возведения свай.

Одним из вариантов является постоянная обсадная труба, при которой трубчатая обсадная труба (или оболочка), изготовленная из армированной гофрированной тонкой стали, забивается в землю с помощью оправки, вставленной в обсадную трубу. Затем оправку извлекают, оставляя кожух на месте. Наконец, в корпус заливают бетон, образуя композитную сваю из стали и бетона.

Другой вариант этого типа свайного фундамента использует временную обсадную трубу. Известный как тип Franki, в этом случае в корпус опускается стальной арматурный каркас, который затем извлекается при укладке сухой бетонной смеси. Бетон уплотняется, а часть вытесняется из нижней части кожуха, образуя увеличенный бульб, увеличивающий несущую способность сваи.

Сваи из заполнителя

Сваи из заполнителя или каменные колонны означают, что для формирования сваи используется уплотненный заполнитель, а не бетон. Этот тип свайных фундаментов работает с использованием следующего процесса:

1. Обсадная труба вставляется по мере бурения скважины, и заполнитель засыпается в нее слоями, которые затем вибрируют или уплотняются при извлечении обсадной колонны.
2. Заполнитель вдавливается боком в окружающий грунт для улучшения несущей способности.
3. Сваи из заполнителя вибрационного типа создают плотно уплотненные колонны из гравия или аналогичного материала с использованием вибрирующей оболочки. Процесс смещения уплотняет окружающие зернистые грунты.
4. В сваях из заполнителя типа Geopier заполнитель вбивается в кожух, выдавливая его из нижней части для создания плотного бульба. Это повторяется поэтапно по мере снятия обсадной колонны, уплотнения и повышения прочности окружающего грунта.

Строительство и установка свай

Большинство сваебойных установок монтируются на гусеничном ходу и представляют собой специальные установки, предназначенные для установки одного типа свай. Забивные сваи забивают, вбивают или вбивают в землю с помощью ударного молота, гидравлического забивного устройства или домкратов (обычно используемых для шпунтовых свай) или дизельных вибрационных забивных устройств, используемых для снижения сопротивления окружающего грунта и позволяющих свае скользить в землю.

Буронабивные сваи используют непрерывный шнек, очень похожий на очень большое буровое долото, диаметром от 300 мм до 900 мм. Для забивки свай большого диаметра используют круглое долото диаметром до 1200 мм. Буровые установки большие, весом до 180 тонн.

Безопасные рабочие платформы

Сваебойные установки выпускаются различных размеров в зависимости от типа и требуемой глубины сваи. Буровые установки должны перемещаться и точно позиционироваться для каждого местоположения сваи. Район, на котором работают буровые установки, известен как платформа Piling. Платформы обычно формируются путем уплотнения слоя крупнозернистой насыпи на заданную глубину. Соответствующая засыпка может быть доставлена ​​на площадку или измельчена, строительный щебень с площадки может быть использован для застройки заброшенных площадок.

Сваебойная платформа необходима для распределения нагрузки от гусениц и предотвращения выхода из строя подшипников, минимизации осадки для обеспечения безопасной работы буровой установки. Рабочие платформы должны быть надлежащим образом спроектированы квалифицированным инженером с использованием данных о грунтах и ​​нагрузке сваебойной установки для конкретной площадки. Платформы должны быть правильно сконструированы и регулярно проверяться и обслуживаться подрядчиком.

Федерация специалистов по сваебойным работам (FPS) заявляет, что одна треть всех опасных происшествий, о которых сообщают ее члены, связана со свайными платформами. Они предупреждают, что «каждое опасное происшествие и каждый «неизбежный промах», связанный с платформой, может привести к летальному исходу». Генеральный подрядчик на площадке отвечает за проектирование и строительство свайной платформы, и он часто передает проектирование профессиональному инженеру.
